DTF Procolored K13 (01-08/09/26)¶
Ressources (manuel, téléchargement, etc)
Installation de windows 10 sur un all in one DELL (via ventoy et une iso téléchargée depuis le site microsoft)
Installation des drivers EPSON qu'utilisent l'imprimante (L1800) depuis le site web de procolored
Branchage du dongle qui doit toujours resté branché à l'ordinateur pour connecter à l'imprimante (clef de
Installation du logiciel depuis le site web de procolor
Test print sans encre
Conservation d'encre : 15°C à 25°C
Faire attention à où conserver les boites d'encre (toujours garder ça à l'abri de la lumière et de l'humidité)
Tutoriel complet d'utilisation et de maintenance ou sur leur site web)
Vidéo tutoriel en plus du manuel précédent
Vidéo tuto variés à propos des maintenances
Resources officielle pour le four (ou sur leur site)
Settings: 135°C (275°F) pendant 150s
Settings presse: 160°C (320°F) pendant 35s
Infos importantes à retenir :
- Le bouton ink en haut à droite de l'imprimante à appuyer pendant 10s semble être que pour la première fois pour que l'encre remplisse les tubes.

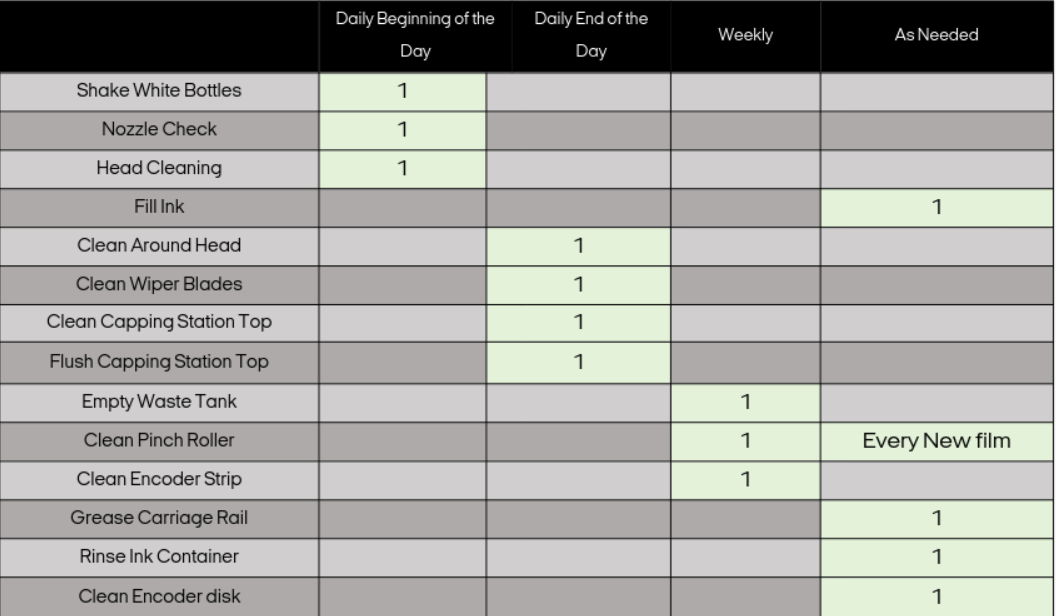

- Maintenance toutes les semaines ou deux ! (partie 11 du pdf tutoriel)
- Suivre les instructions journalières, première utilisation, dernière, et maintenance journalière (étape 12 et 13 du tutoriel)
- une fois que la bouteille d'encre est ouverte à utiliser dans les 3 mois
- secouer la bouteille d'encre blanche tous les jours
- Quand on veut faire du noir, penser à faire du noir pur, et pas du noir CMJN (Inkscape permet de faire ça, choisir la bonne palette de couleur, et exporter en .tiff) (alors maybe not, tests inconclusifs)
- Ne pas oublier de presser une fois pour repasser le tissu
- En cas de bulles dans les lignes d'encres (facebook) (prendre seringue et tirer de l'encre depuis le dampeur puis les remettre dans leur bouteille)
- Pas d'images trop grandes (dizaines de Mo) ? Plus de tests nécessaires
- ne pas mettre trop de poudre adhésive au même endroit
- Faire attention à la pression pas assez ou trop
- Si y'a des lignes en bas de la page en blanc complet, ça va pas s'imprimer parce que le logiciel pense que c'est pas la peine
Possibles solutions: ajouter un pixel de noir sur la dernière ligne
- Mettre 50% de white pour du bois contreplaqué (ptetr moins, necessite plus de tests)
Potentiel mode Vacances (la vidéo dont le lien est ajouté à ce post n'est pas une représentation de ce qui est écrit)
- Print check
- 2-3 nettoyages standards de la tête
- Enlever les bouteilles et utiliser la seringue pour enlever l'encre des tuyaux (principalement l'encre blanche, qui sèche très vite. Cependant, vaut mieux enlever toutes les encre si la machine ne sera pas utilisée pendant plus de deux semaines)
- Remplacer les bouteilles par des bouteilles remplies de la solution nettoyante/humidifiante
- Faire un setup complet (le bouton à presser pendant dix secondes en haut à gauche de l'imrpimante) pour remplacer l'encre dans les tuyaux par la solution
- Faire un nettoyage de tête additionel pour être sûr que la tête est remplie de solution
- Faire attention à ce que la station de capsulage soit également remplie de solution et y faire rentrer la tête
- Garder ça dans une température entre 20/28°C et une humidité de 40/60%
- Checker la station du capsulage une fois par mois et remplir de nouveau de solution si nécessaire
- Bouton d'allumage flashant bleu = en cours d'opération, attendre que ça se finisse

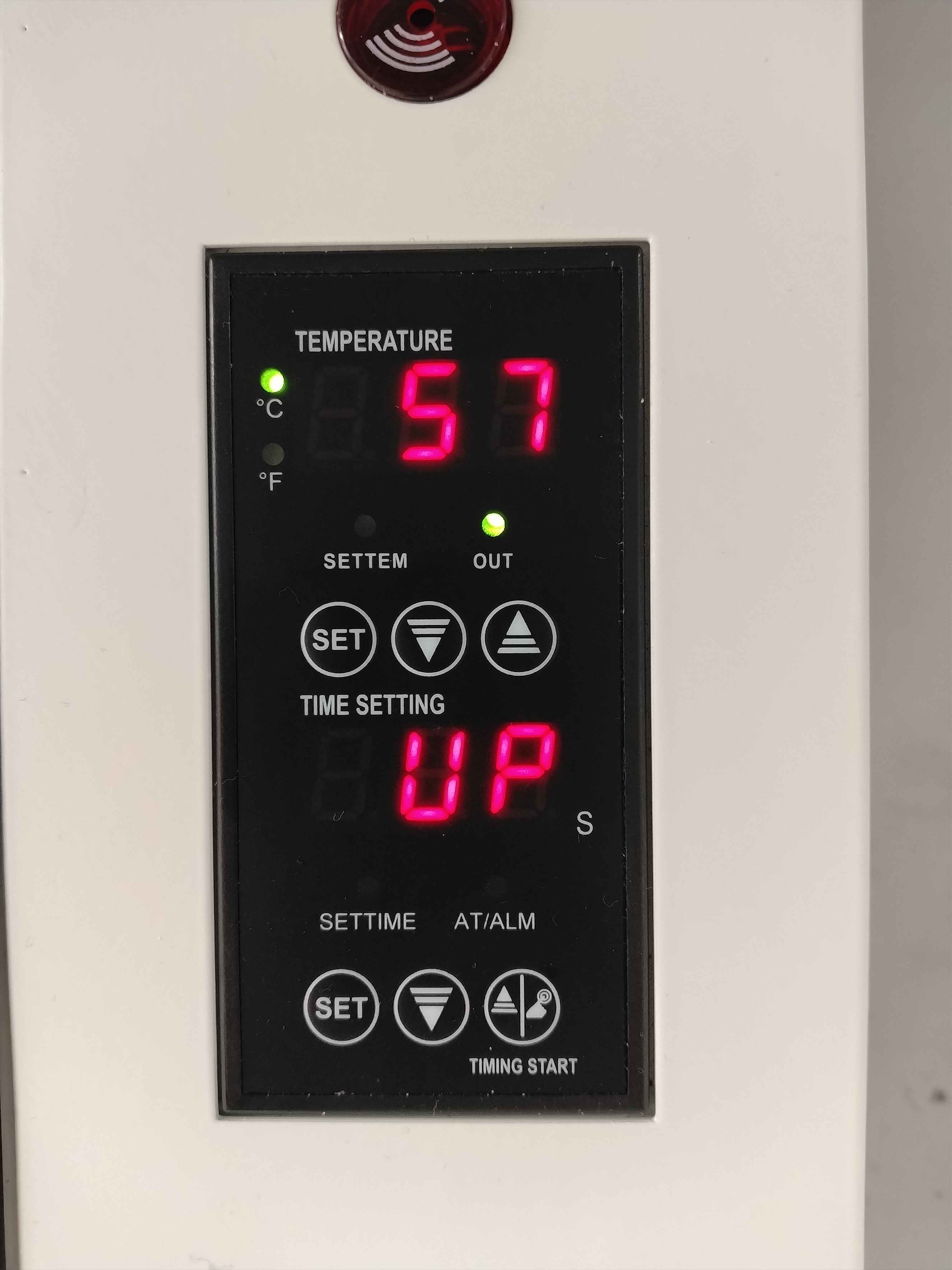

Passer de Farhenheit <-> Celsius
- Appuyer sur les deux boutons flèches en dessous de la température en même temps
- Monter le temps (via les mêmes flèches) à 88s
- Appuyer sur le bouton set en dessous de la température 4 fois (jusqu'à ce que CF apparaisse)
- Ensuite utiliser les mêmes flèches pour passer à "1s" pour farenheit ou "0s" pour Celsius
- Et appuyer sur Set une fois (pour que ça affiche dF) et ensuite appuyer pendant 5sec
Troubleshooting¶

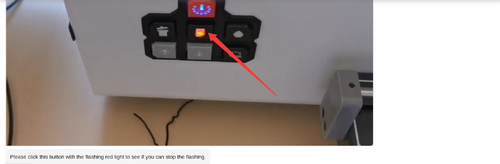

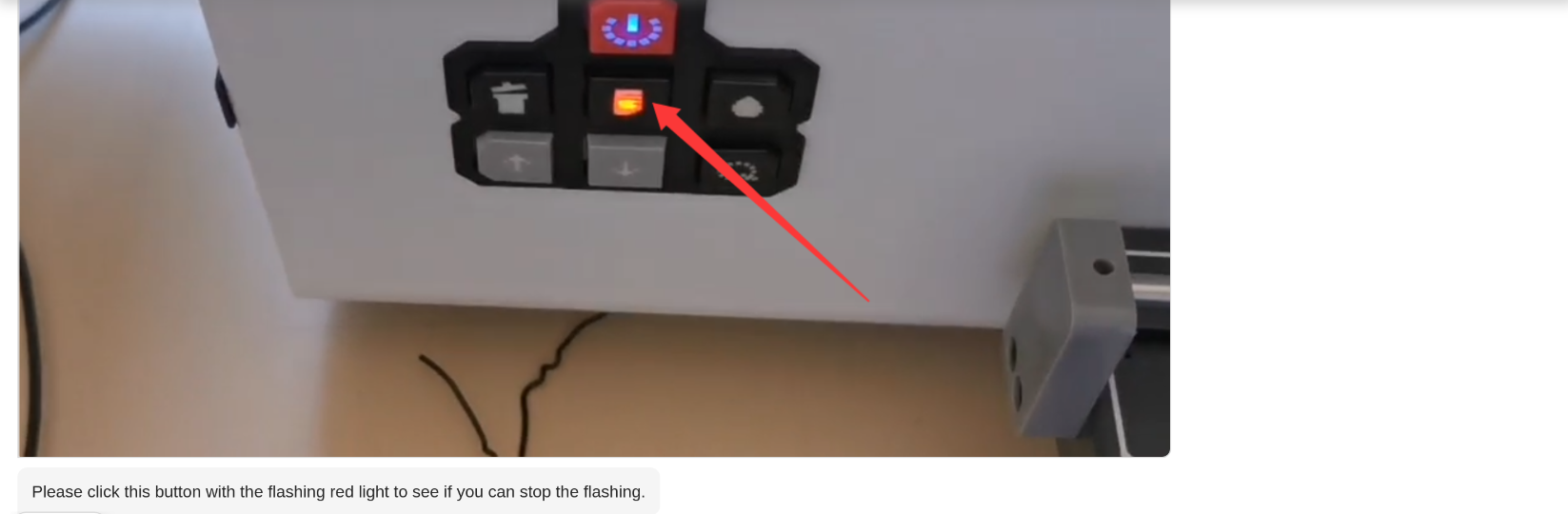

En cas de ce bouton si dessous s'allume en rouge à l'allumage, appuyer dessus devrait résoudre le problème.
Si ça ne marche pas, recentrer le film en le sortant (à l'aide des boutons flèches haut et bas) et en le remettant plus centré

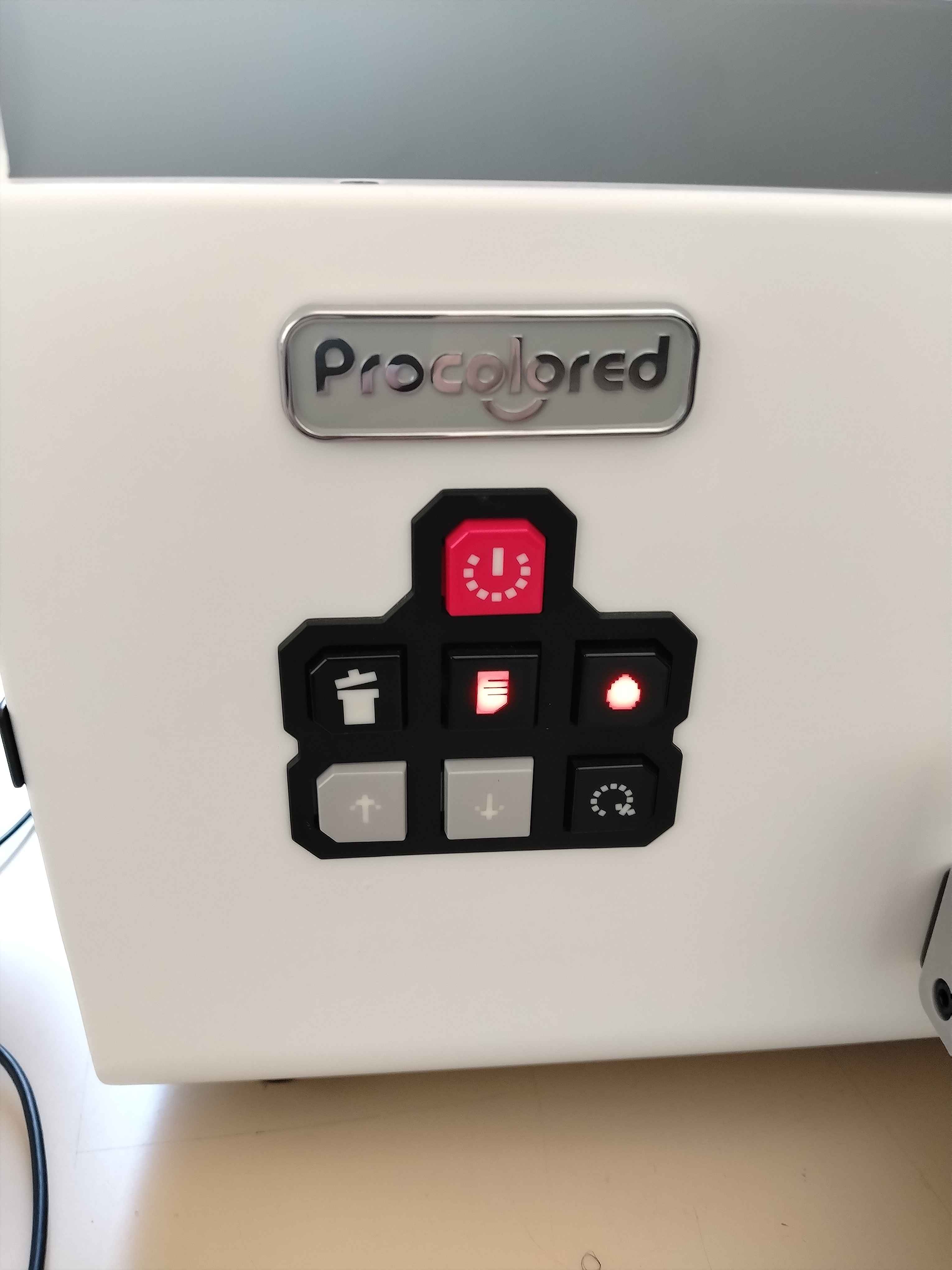

En cas d'erreur où les deux boutons s'allument comme ci-dessous, suivre les instructions du constructeur et tourner trois fois la vis du capteur (LED verte) trois fois dans le sens anti horaire. (tutoriel vidéo)
Installation "d'un nouveau logiciel": https://www.2manuals.com/WIC/wicreset.exe pour récuperer les codes d'erreur de l'imprimante.
Le lancer et appuyer sur "Report" pour les trouver
Résolution des problèmes d'impression : epson driver L1300 -> driver L1800 (K13 et pas K13 Lite T.T) IMPORTANT
En cas de message d'erreur sur windows "L'imprimante a cessé de fonctionner"
ou si l'imprimante se met juste à imprimer en décalé :
- D'abord tenter de redémarrer l'ordinateur
- Si ça marche pas, désintaller le driver dans le panneau de configuration
- Le réinstaller depuis leur site en ayant l'imprimante allumée
- Durant l'installation, si le logiciel propose de choisir le port manuellement, c'est que l'imprimante est pas allumée ou mal connectée
Test de différentes strat pour le nettoyage hebdo
- nettoyer la statiion de capsulage avec de l'eau et l'enlever : semble bien marcher
- mettre de la solution de nettoyage et la laisser durant le weekend : en cours
Brouillon documentation K13¶
Fiche 1: utilisation usuelle¶
(Ces images sont également jointes à cette page en svg)
[QR CODE vers pdf tutoriel]
[QR CODE vers playlist tutoriel officiels]
- Si première utilisation de la journée
- VÉRIFIER SI Y'A DES BULLES DANS LES TUYEAUX D'ENCRE
- Si oui, se réferer à cette vidéo (facebook, temporaire le temps de trouver un moyen de récup cette vidéo/en faire une autre)

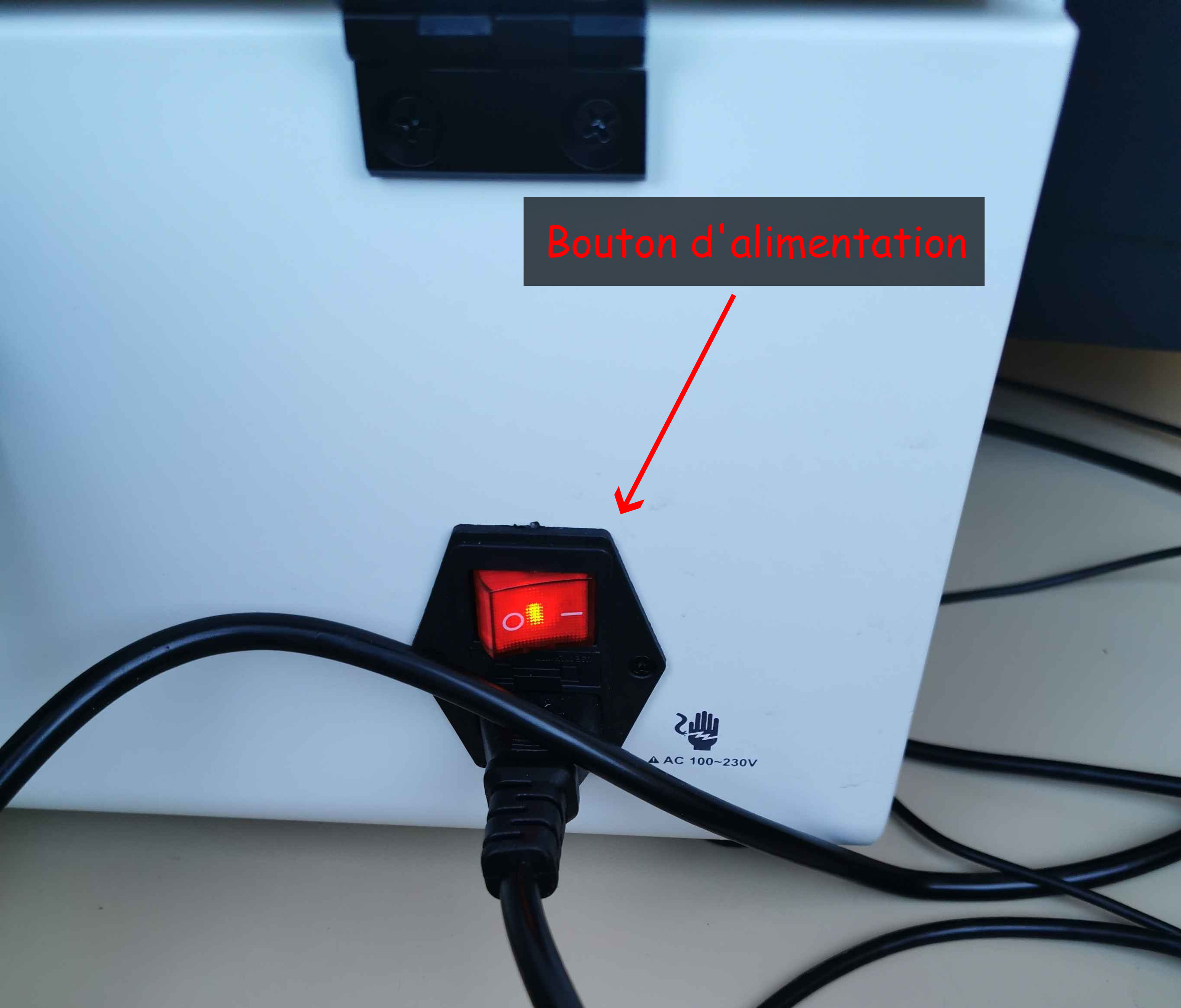

- Allumer l'intérupteur derrière la machine
- Appuyer sur le bouton d'allumage devant
- Attendre que le bouton finisse de flasher bleu
- Vérifier que le film est bien centré dans la machine [mettre des photos centrés et pas centré]

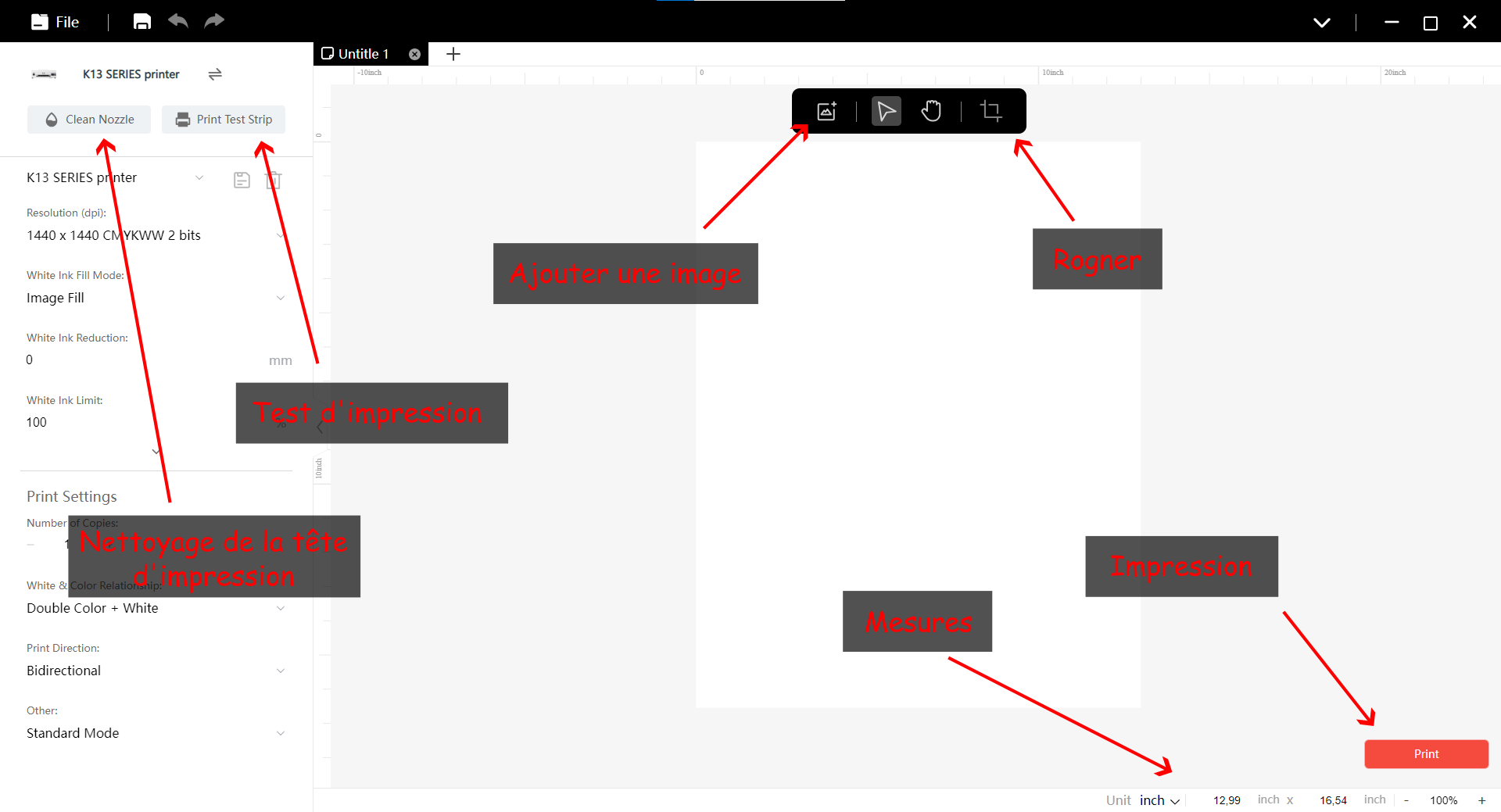

- nettoyer la tête avec le bouton de nettoyage du logiciel (voir image ci-dessous) ou en appuyant longuement sur le bouton encre (voir image ci-dessus)
- lancer un test print et vérifier que l'impression est correcte [montrer exemple d'impression de test correct]
- Si dernière utilisation de la journée
- Supprimer toutes les potentielles impressions restantes
- Ouvrir le panneau de configuration
- Périphériques, puis double cliquer sur l'imprimante EPSON pour avoir la liste des impressions en cours
- Clique droit -> Annuler- Libérer la tête de la station de capsulage
- Éteindre complètement la machine avec le bouton d'alim
- Rallumer et appuyer sur le bouton d'allumage lui-même
- Attendre que la tête d'impression se déplace et éteindre la machine- Nettoyer les éclaboussure d'encre autour de la tête d'impression [Photo] et de la station de capsulage [Photo]
- Recapsuler la tête d'impression en rallumant la machine. Et l'éteindre de nouveau une fois que c'est fait
- ÉTAPE 1: IMPRESSION
- Allumer l'imprimante via le bouton d'allimentation si nécessaire
- Appuyer sur le bouton d'allumage et attendre qu'il finisse de flasher en bleu
- Lancer le logiciel "Procolored" sur l'ordinateur
- Ajouter son design (le déplacer et le rogner si nécessaire, mais il vaut mieux arriver avec un design tout prêt)
- Cliquer sur "Print"
- Attendre que ça finisse et découper le design (attention à laisser de la marge pour ne pas faire des traces sur l'encre)
- ÉTAPE 2 : CUISSON
- Mettre de la poudre adesive sur le design (partie blanche vers le haut) au dessus d'un bac et faire en sorte que ça aille sur tout la surface (et réparti également partout)

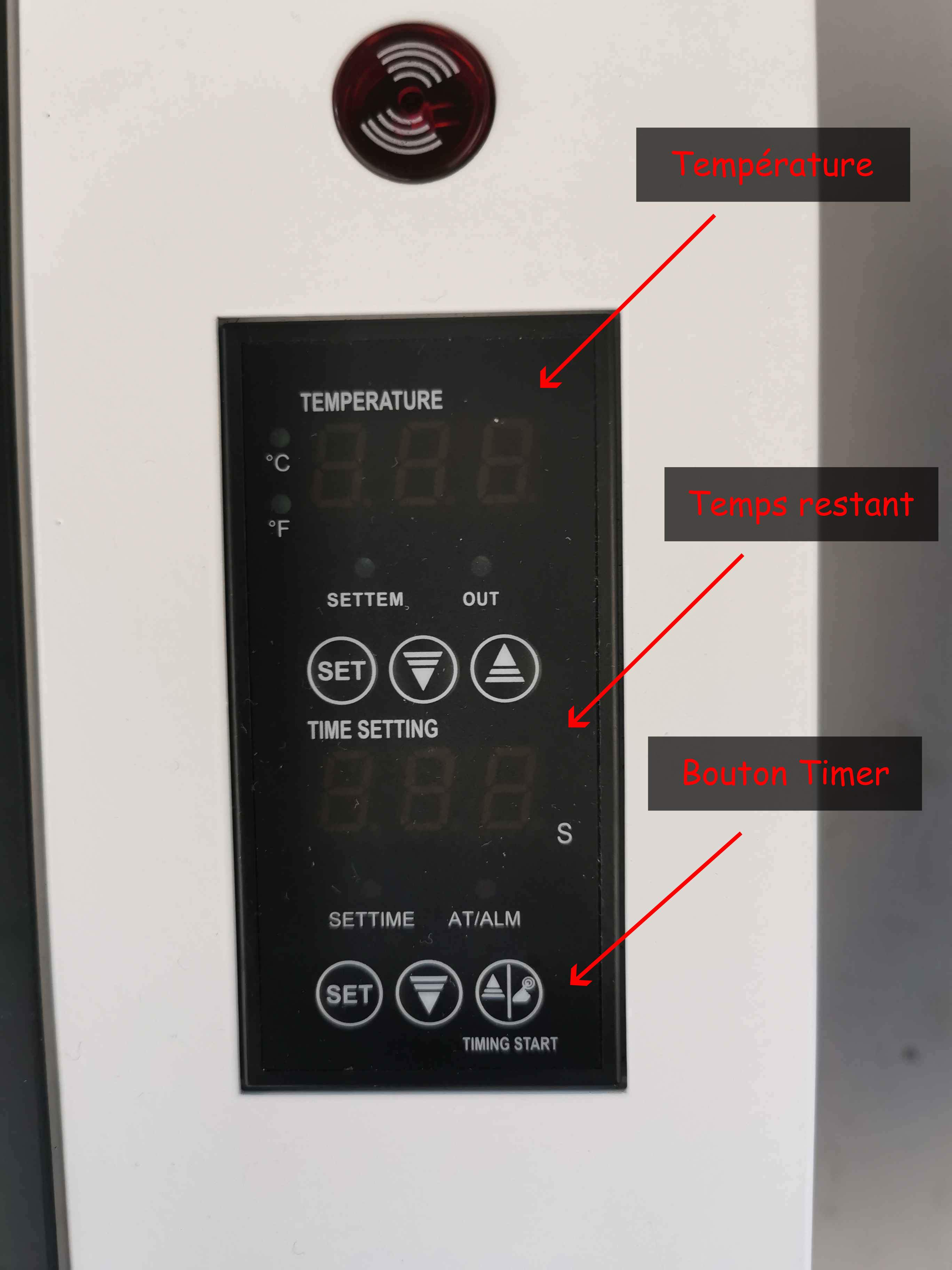

- Allumer le four via le bouton d'alimentation situé à l'arriève, la chauffe débute immédiatement. Le timer affiche "UP" durant la chauffe
- METTRE LES GANTS
- Une fois que le timer affiche un nombre, mettre le design dans le four (face blanche vers le haut)
- Laisser appuyer sur le bouton "TIMING START" jusqu'à ce que le timer se lance
- Attendre le timer
- Récup son design
- ÉTAPE 3 : PRESSING [QR Code video pour plus d'infos]
- Appuyer pendant 3s pour allumer
- Utiliser le bouton changer de mode jusqu'à être au mode DTF [Ajouter image]
- Mettre le matériau cible, ajouter le design (face adhésive vers le bas), ajouter la feuille de teflon
- Presser une fois pour repasser le tissu
- Appyuyer sur le bouton d'allumage pour commencer le pressing
- Une fois que c'est fini, passer avec le bloc de verre pendant quelques secondes un peu partout pour refroidir
- Décoler le design
Fiche 2: Maintenance (+ mode vacances ?)¶
- Maintenance hebdomadaire (tous les 1 à 2 semaines)
- Nettoyer l'encre sur la station de capsulage avec du coton
- Injecter de l'eau chaude dans la station et bien la nettoyer
- Utiliser une seringue dans le tuyau d'encre usée pour enlever l'eau (et la remettre dans le conteneur d'encre usée)
- Nettoyer avec un tissu mouillé la bande orange de la tête

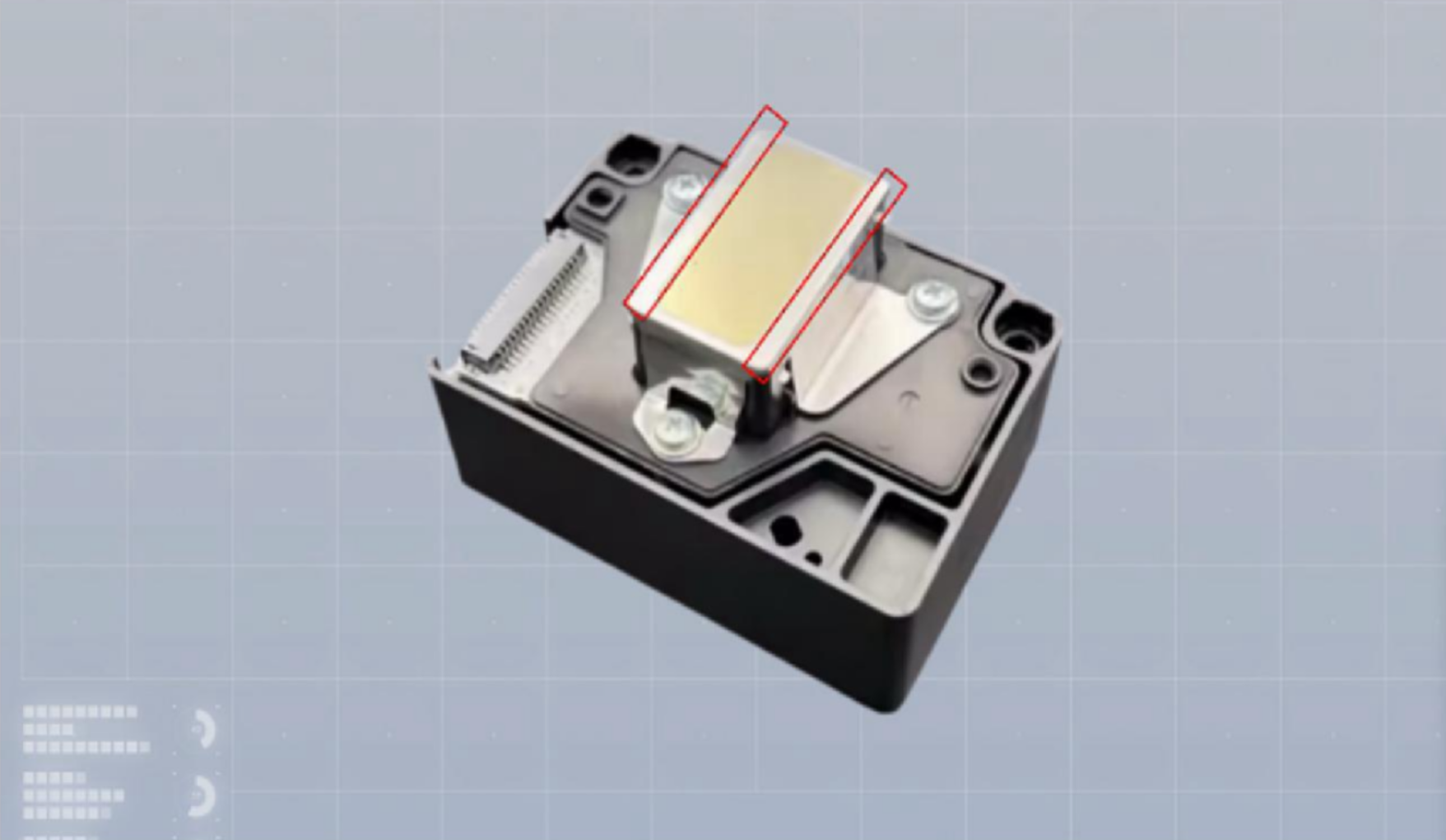

- Nettoyer les parties de la tête d'impression suivantes
TODO List¶
Liste d'images à prendre pour la doc:

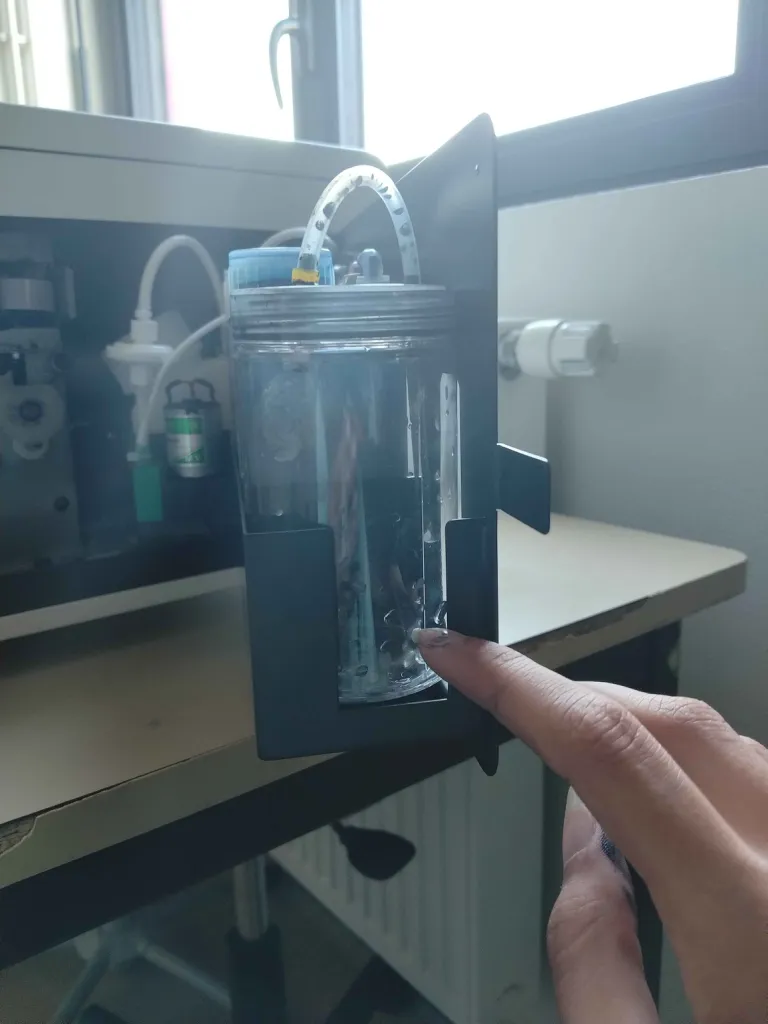

- photo d'où nettoyer pour la station de capsulage et la tête d'impression
- modifier doc mettre vider le spooler à début de journée plutôt que fin de journée

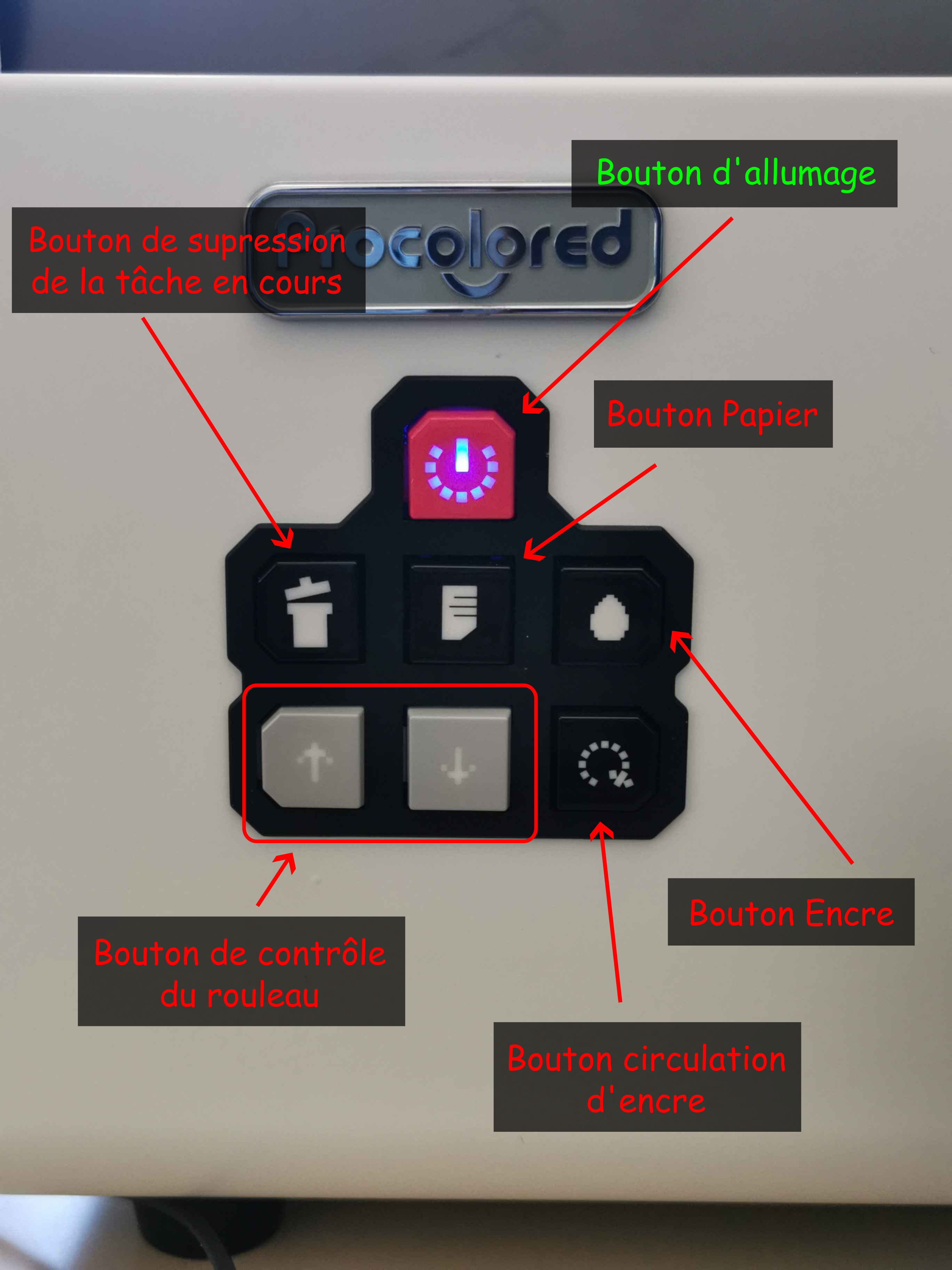

- ajouter images des boutons d'alimentation
Tester imprimer que du blanc avec ou sans un pixel en bas/checker mettre 1% de de couleur
Trucs aléatoires omg faut que je range cette page¶

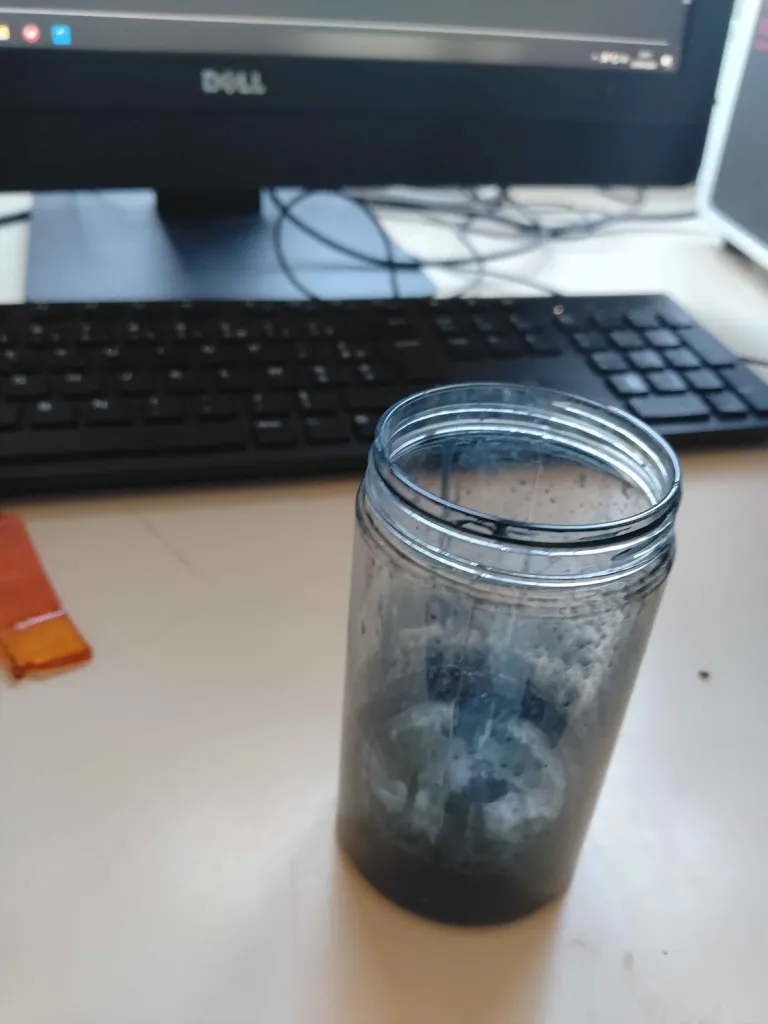

Montant très approximatifs d'encre dépensée pour une semaine et 4 jours de nettoyage de tête
Manuel extrêment détaillé d'une EPSON L1800 classique (lien externe)
Coder + Décompiler RIP pour la K13 (25/09/26)¶
Recherche des solutions déjà existantes :
- GutenRIP, pas adapté, trop vieux, et c'est jsute des .bat qui patch le code, marcherait pas sur linux
- ObscuraRIP potentiel projet de 2023 mais la personne n'a jamais fait suite
Objectifs d'une nouvelle solution :
- Logiciel interface impression DT
1. importation de l'image, choix de la taille, nom de l'adhérant
2. calcul de la surface de papier/surface encrée
- Affichage du prix du print + envoi à JB pour facturation
3. enregistrement des prints avec date
4. surveillance des maintenances (maintenance hebdomadaire + print tous les 3/4 jours) + Alertes mail en cas de manquement
Étapes :
- Parser le fichier d'instructions d'impression
- Décompiler leur logiciel procolored qui vient avec l'imprimante
TODO list :
- Faire des tests en changeant chaque setting un à un et comparer les .prn
- Reflechir à si y'a besoin de faire du dithering pour le blanc. Est-ce que les bords faut changer leur trensparence pour avoir moins de blanc ? Mais est-ce que utile pour une résolution de 1440dpi ?
- Comment faire pour guarentir d'avoir des bords de couleur nets
- Halftoning vs Error Diffusion (et which one, toute les faire ? mettre un aperçu ?) ?
- ICC profile conversion (trouver .icc de procolored k13)
Comprendre les fichiers .prn¶
Trois parties dans un job :
1. Intialisation (Remote Mode and User settings, Commands to the printer, etc)
2. Main print (ESC/P2)
3. End of print
Première partie¶
1. Exit Packet Mode (IEEE 1284.4 protocol)
2. Enter Remote Mode ("ESC (R")
3. Remote Mode Commands
- TODO
- Exit Remote Mode
4. Initialize Printer ("ESC @") (default settings + clear print buffer)
5. Select Printing Mode ("ESC (G") (In this case, raster mode)
6. Set page, vertical and horizontal units ("ESC (U")
7. Print Direction ("ESC U") ('0' for bidirectional, '1' for unidirectional)
8. "Microweave"https://corporate.epson/en/technology/overview/printer-inkjet/micro-weave.html off or on ("ESC (i")
9. Color Mode ("ESC (K")
10. Drop Size Mode ("ESC (e") (Values for small, medium and large ink drops, values printer dependent)
11. Head Geometry ("ESC (D") (??? TODO)
12. Vertical Page Margin ("ESC (c")
13. Size of printed region ("ESC (S")
14. Print Method ("ESC (m") (value specific to K13, TODO tests)
15. Feed paper from the top margin ("ESC (V") (0mm for the setup)
16. Feed paper from current head position ("ESC (v") (0mm for the setup)
Deuxième Partie¶
for color in [black, cyan, magenta, yellow, color_17 (white), color_18 (white)]:
ESC ($ 5097 (= 89.91mm) : set horizontal position from the left margin (dans ce contexte, pour aller au début de l'image au centre de la feuille)
ESC i COLOR COMPRESS BITS BYTES LINES data :
COLOR = 0 black, 1 magenta, 2 cyan, 4 yellow, 17 & 18 white (sur la k13)
COMPRESS = 00 no compression, 01 RLE compression?, 02 ??
BITS = number of bits per pixel
BYTES = number of bytes per row
LINES = number of rows to be printed in this command (one per nozzle)
data = données d'impression, (when uncompressed:) 00 empty, 01 small drop, 10 medium drop, 11 large drop
carriage return (not physical just the x position)
ESC (v 15 (=0.26mm) : imprime en une fois chacune des données présentées avant et pousse le film de 0.26mm
Troisième Partie¶
1. 0c 0d : carriage return + form feed
2. ESC @: reset printer
3. Enter remote mode : LD (load default), JE (end job)
4. Exit remote mode
Algorithme pour passer d'une image aux données à mettre dans ESC (i¶
1. Transformer RGB > CMYK (ICC Profile)
2. Problématique, pour chaque composante d'un pixel (couleurs), il faut passer d'une valeur de 0-255 à 0-3 (nothing, small, medium, big drop)
3. Utiliser l'ordered dithering (comment représenter efficacement une image avec moins de couleurs en utilisant une matrice d'offset pour pas juste match le pixel à la couleuy la plus proche dans le nouvel espace de couleur)
- Prendre une matrice d'une certaine taille avec des offset
- new_color = nearest_palet_color(old_color + scaling * treshhold_matrix(x mod n, y mod n)) (maybe normalization avec -1/2 à l'offset de la matrice, x et y étant les coordonnées du pixel dans l'image et n étant la taille de la matrice)
4. et hop ça donne la taille de la goutte d'encre à mettre pour cette composante de ce pixel
Donc faut faire cet algorithme initiallement pour transformer l'image en matrice de taille d'encre, et ensuite la packaged en ligne par ligne pour les données rasterisées
Random infos¶
Microweave est pas pertinent à utiliser parce que ça casse la couche de blanc qui s'imprime en décalé de la couche normale
Par défaut, utilisation de ce profil ICC
ce module python permet de parser du ESC/P2
Excellent cours sur la composition d'image (utilisée pour transformer RGBA en RGB pour la conversion en CMJN) (lien externe)
Projets persos¶
Knitted Heart Première Impression 3D (03/09/26)¶
Modèle

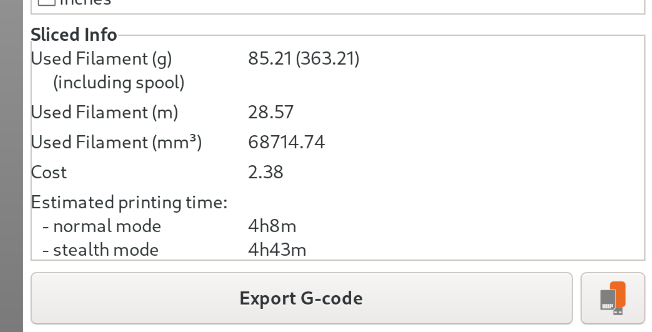

- 1h8/5.50m
