Bec de saxophone ténor¶

La société Windy City a gentiment mis les fichiers 3D (STL) de ses becs de saxophone à disposition. On retrouve 3 séries pour alto, tenor et baryton dans des ouvertures variées. Les fichiers "STL" sont zippés en bas de page.

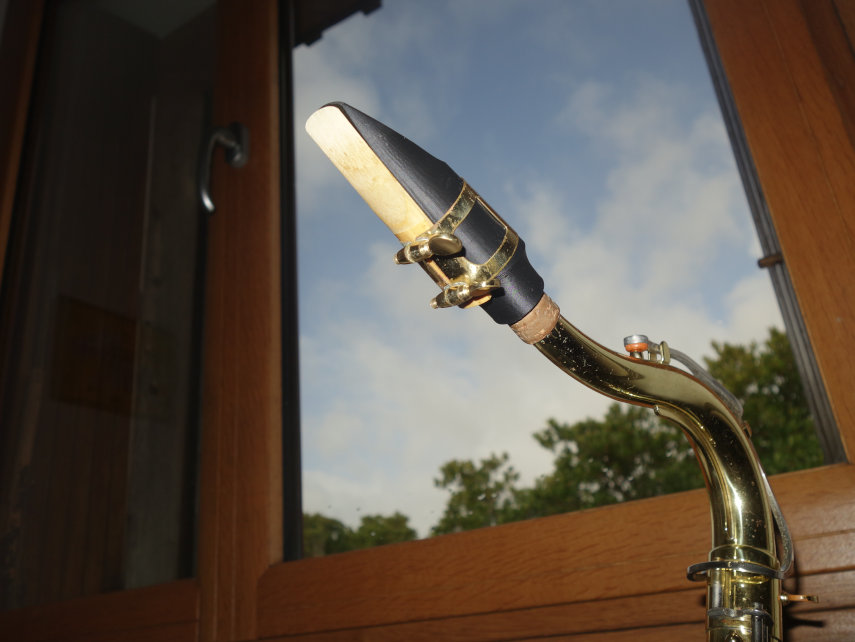

J'ai imprimé un exemplaire du modèle "64 ouverture 105" pour ténor.

Impression¶

Le bec s'imprime verticalement sur le plateau, stable avec une bordure et sans support sur la Prusa MK4

• PLA standard
• couches de 0.1 mm
• remplissage à 100%

Post impression¶

Pour être jouable, la table doit être poncée. Une lime douce puis une pierre à aiguiser (avec de l'eau) donnent de bons résultats tout en conservant la planéité indispensable à cette surface.

Comment ça sonne ?¶

C'est bien là l'essentiel, vous pouvez l'entendre sur cet extrait de la panthère rose, pas mal non ? On entend également très bien le bruit des clés ;-).

Pour ceux que les détails de réalisation intéressent :

• Sax : Yamaha YTS-23
• Bec : Windy City 64 ouverture 105 made in Cohabit
• Anche : Vandoren Classique 3 1/2
• Enregistreur : Tascam DR-100mkII
• Export : Audacity "BIO / sans traitement"

Evolutions¶

Dans sa version ténor, le bec sonne correctement mais joue 1/4 de ton trop haut. En groupe, on s'en sort en tirant sur le bocal et le bec mais cela peut être amélioré. Je ne suis pas le seul à expérimenter ce désagrément. Rainer Backes a écrit un fichier OpenSCAD pour rallonger le bec d'une valeur paramétrable. Dans mon cas, après test à l'accordeur, 11 mm semblent convenir. Je ne suis pas fan de la brillance à priori donc je me suis abstenu d'élargir la chambre du bec comme il le propose en option.

Le fichier "wcw_modify.scad" est à disposition.Par rapport au fichier original, la résolution du rendu a été augmentée à 256 pour éviter un artefact dans le slicer.

La génération du fichier STL nécessite une version récente d'OpenSCAD (nightly built, éventuellement appimage) utilisant la bibliothèque "Manifold" pour le rendu. Cette dernière est plus "tolérante" dans les cas d'utilisation mixte (génération + import STL existant), le slicer se charge ensuite de réparer les petites incohérences.

Par ailleurs le bec en version 105 ténor est plus "souple" que l'alto. Pour les pratiquants, à même sensation, je joue sur des anches "3-1/2 classiques" sur le ténor et "3 java" sur l'alto. Luxe de l'imprimante, j'en profite aussi pour tester le bec dans sa version plus ouverte "115".

Fabrication, tests et enregistrements à venir ...
