Bonjour je m'appelle Loan Bonneau et je suis en classe de Terminal bac pro systèmes numérique Option Réseau Informatique et Systèmes communicants au lycée Alfred Kastler de Talence.
Je suis au Fablab pour effectuer un stage de 5 semaines du 3 Janvier au 3 Février, durant mon stage je vais réaliser principalement des tâches en lien avec le réseau et la maintenance informatique.
Mes passions sont le karting que je fais occasionnellement avec mon beau père, j'aime aussi comme beaucoup jouer aux jeux vidéos, sortir avec des potes faire un foot ou aller en soirée.
h1. mardi 3 janvier - mercredi 4 janvier au matin

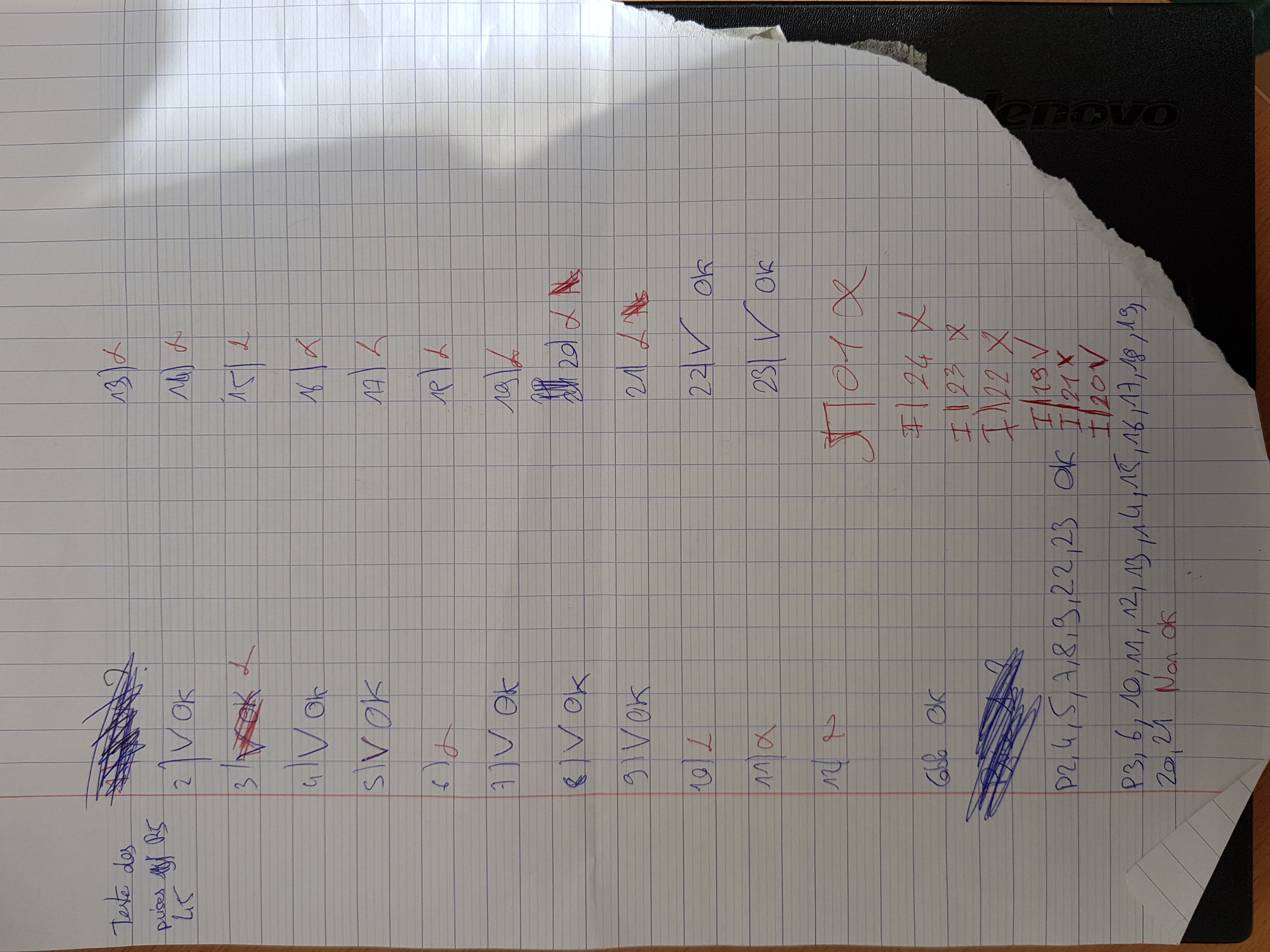

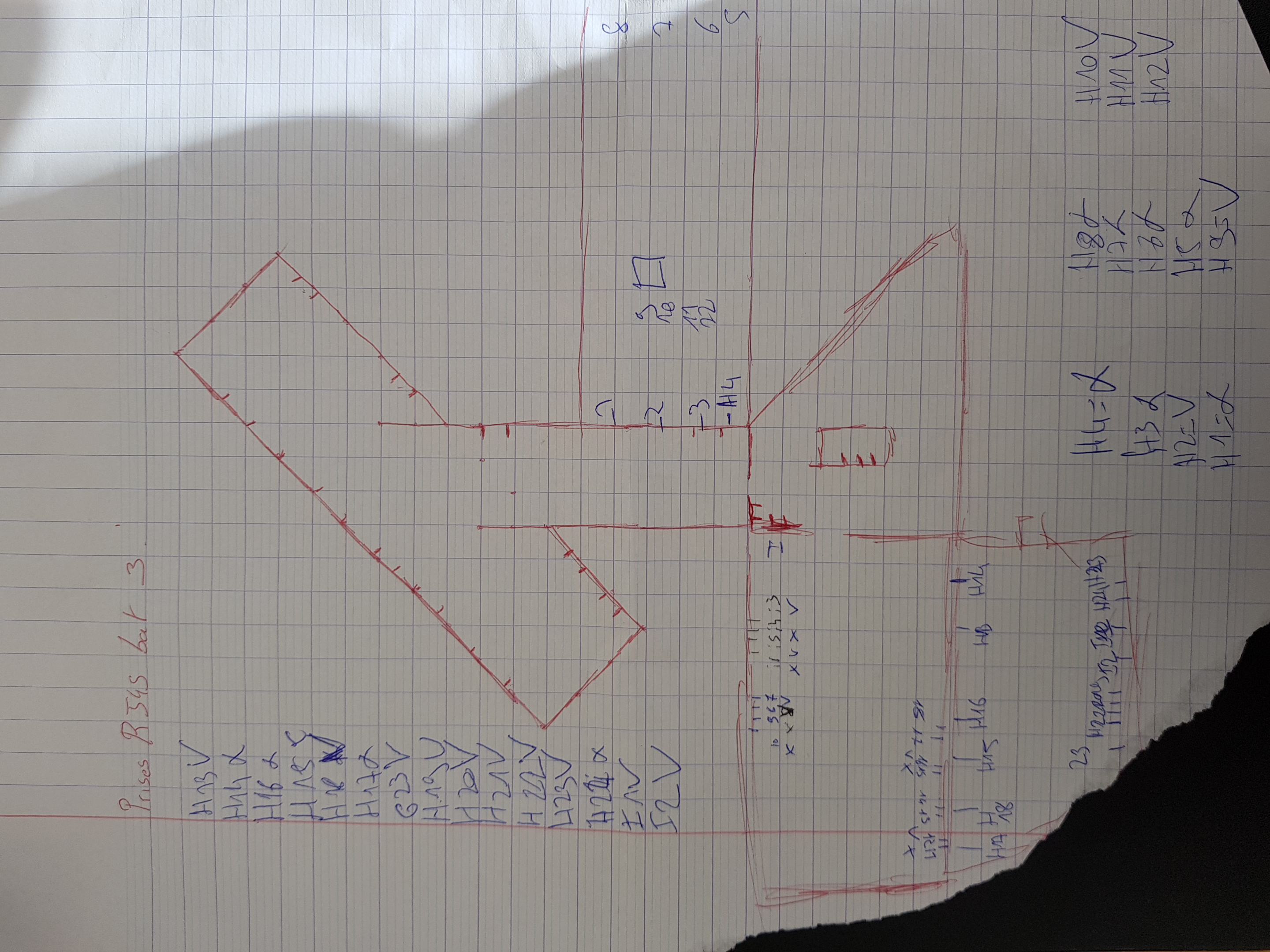

Pour notre premier jour avec Alan et Rafael nous avons eu à cartographier les prises RJ45 de Fablab en utilisant un Câble RJ45 fonctionnel grâce à un testeur de câble réseau puis on a utilisé un pc portable que l'on a branché sur chacune des prises RJ45 puis si le pc pouvait se connecter à quelconques sites se trouvant sur internet nous savions que la prise était brassé. Au préalable nous avions dessiné un croquis vite fait du plan de fablab sur une feuille de brouillon pour noter où étaient les prises et lesquels fonctionnaient
, vous pouvez trouver en détail le plan fini sur https://projets.cohabit.fr/redmine/projects/serveur/wiki/RJ45?parent=Wiki

Mercredi après-midi 4 janvier - vendredi 6 janvier¶

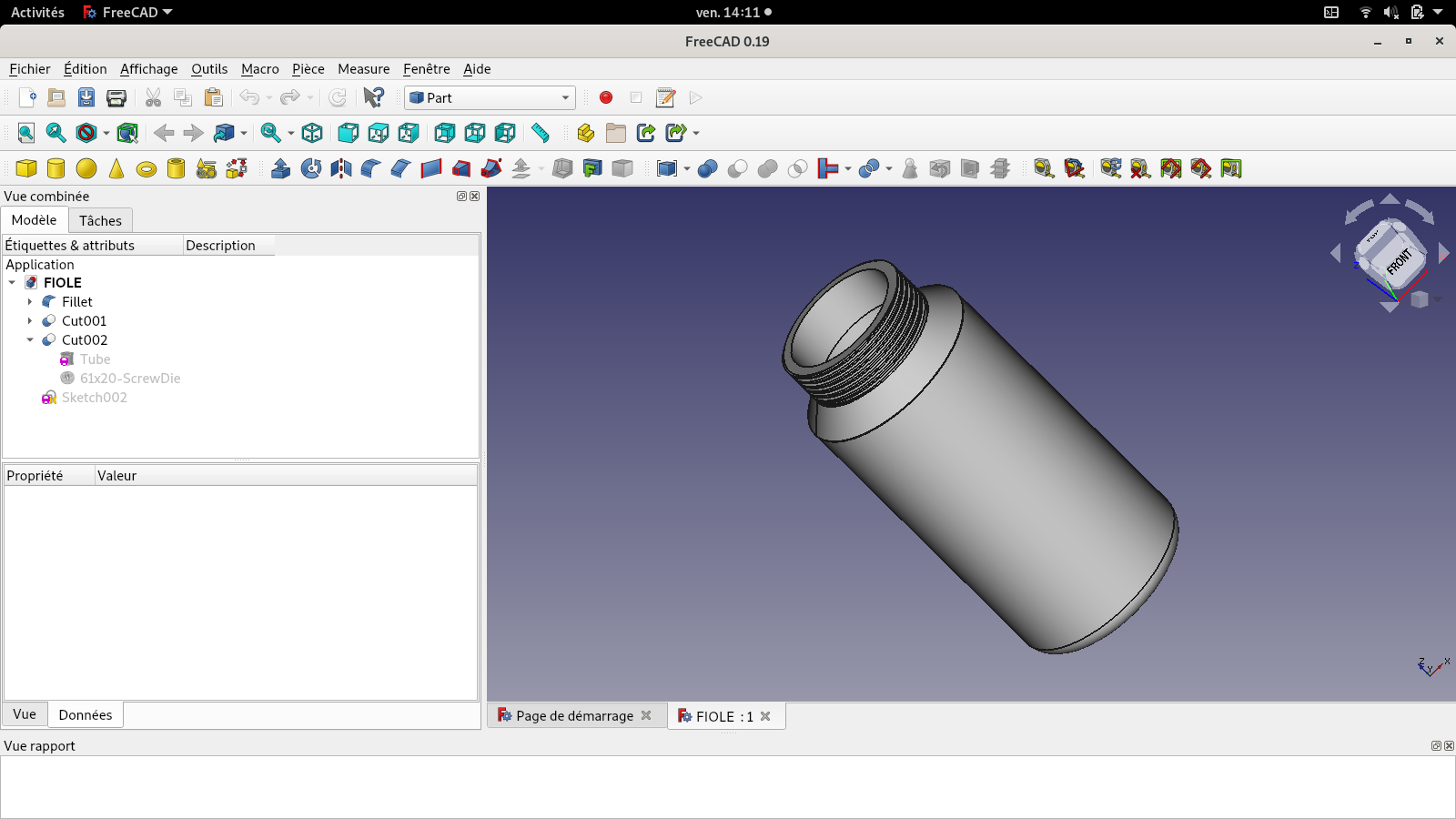

Nous avons fait une initiation à Freecad pour imprimer en 3D tout d'abord nous avons suivi le tuto de Pierre pour commencer à prendre en main le logiciel et commencer à pouvoir modéliser quelques formes simples comme on le souhaite. Pour ma part j'ai réalisé une fiole avec filetage pour pouvoir la fermer avec un bouchon (qui n'est pas encore conçu) pour réaliser ma fiole j'ai utilisé comme base un cylindre au quel crée un congé sur l'arrête du bas pour l'arrondir puis j'ai creusé l'intérieur du cylindre puis ensuite j'ai intégré un cône que j'ai coupé pour ensuite y insérer un autre cylindre que j'ai creusé et ensuite fileté. Vous pouvez retrouver mon fichier tout en bas. FIOLE .FCStd

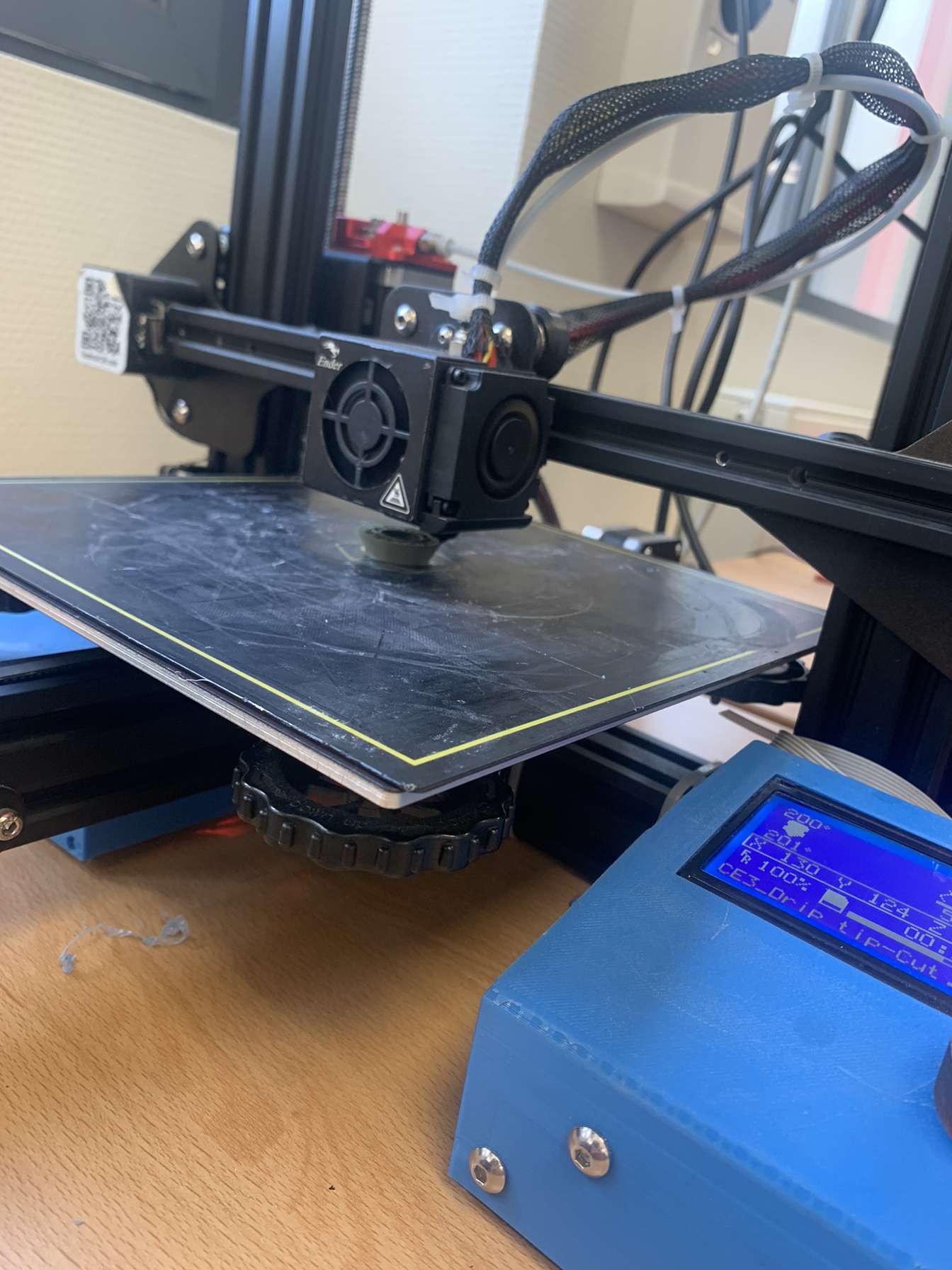

Pour l'instant je n'ai pas imprimé mon fichier 3D car c'est un peu long mais pour vous donner une idée de ce que ça donnerai Alan a imprimer sa pièce et voici ce que ça donne :

Pour plus de détail : https://projets.cohabit.fr/redmine/projects/accueil/wiki/Alan_Agrain

Lundi 9 Janvier¶

Aujourd'hui nous sommes entrain de voir le projet Thermo-bibli https://projets.cohabit.fr/redmine/projects/thermo-bibli/wiki qui a pour but de prendre la température et l'humidité grâce à des capteurs pour protéger des livres anciens de la faculté de médecine.
Ce matin nous devons regarder si tous les éléments nécessaires à la fabrication du thermo-bibli sont là grâce à un prototype déjà assemblé. Pour ma part je fais des recherches pour déverser le programme sur Grafana

Mardi 10 Janvier au Mercredi 11 Janvier¶

Nous avons poursuivi le câblage qui avait déjà était commencé par les précédentes personnes travaillant dessus, ce câblage permettra aux capteurs d'être reliés à la carte.

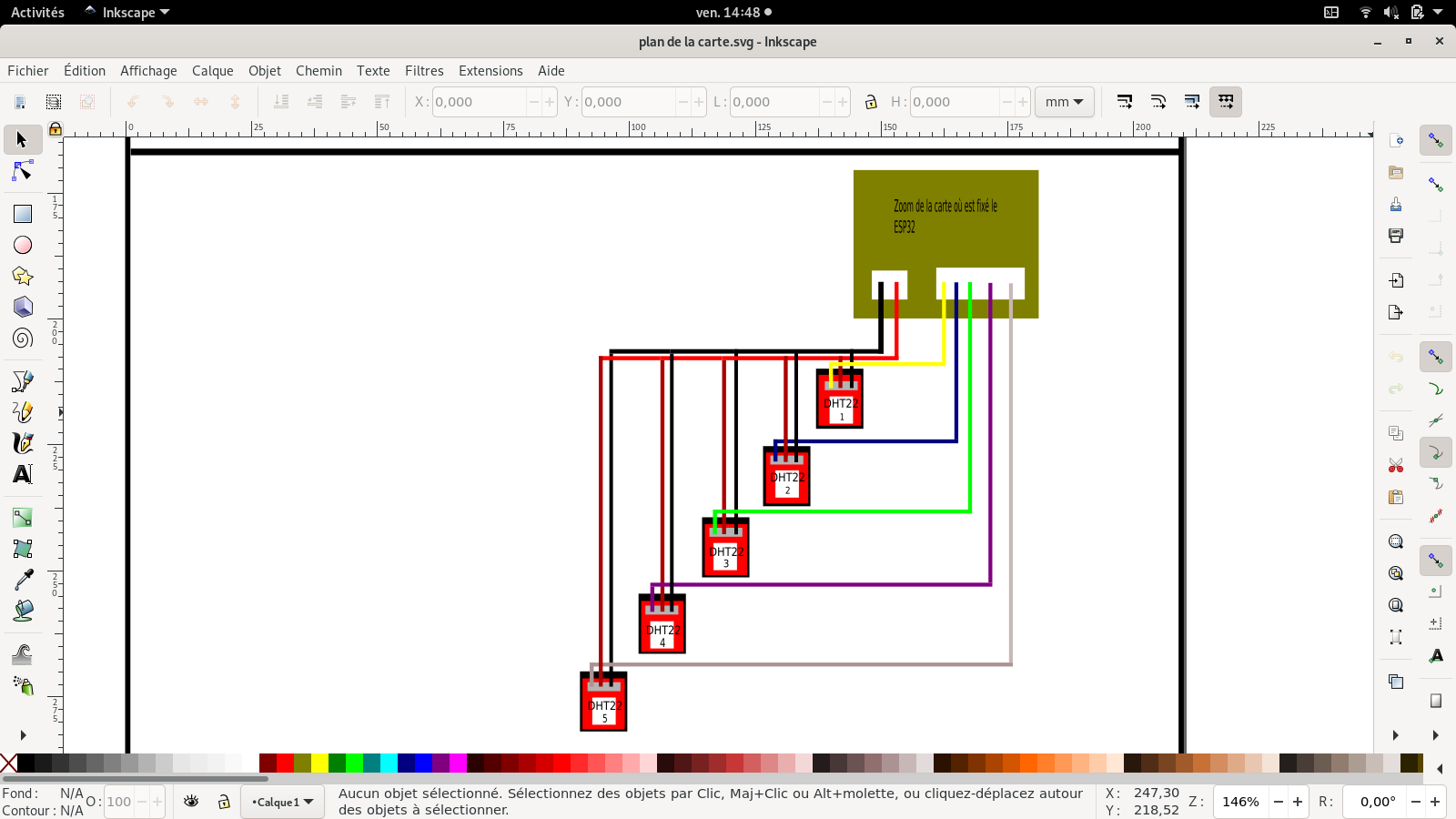

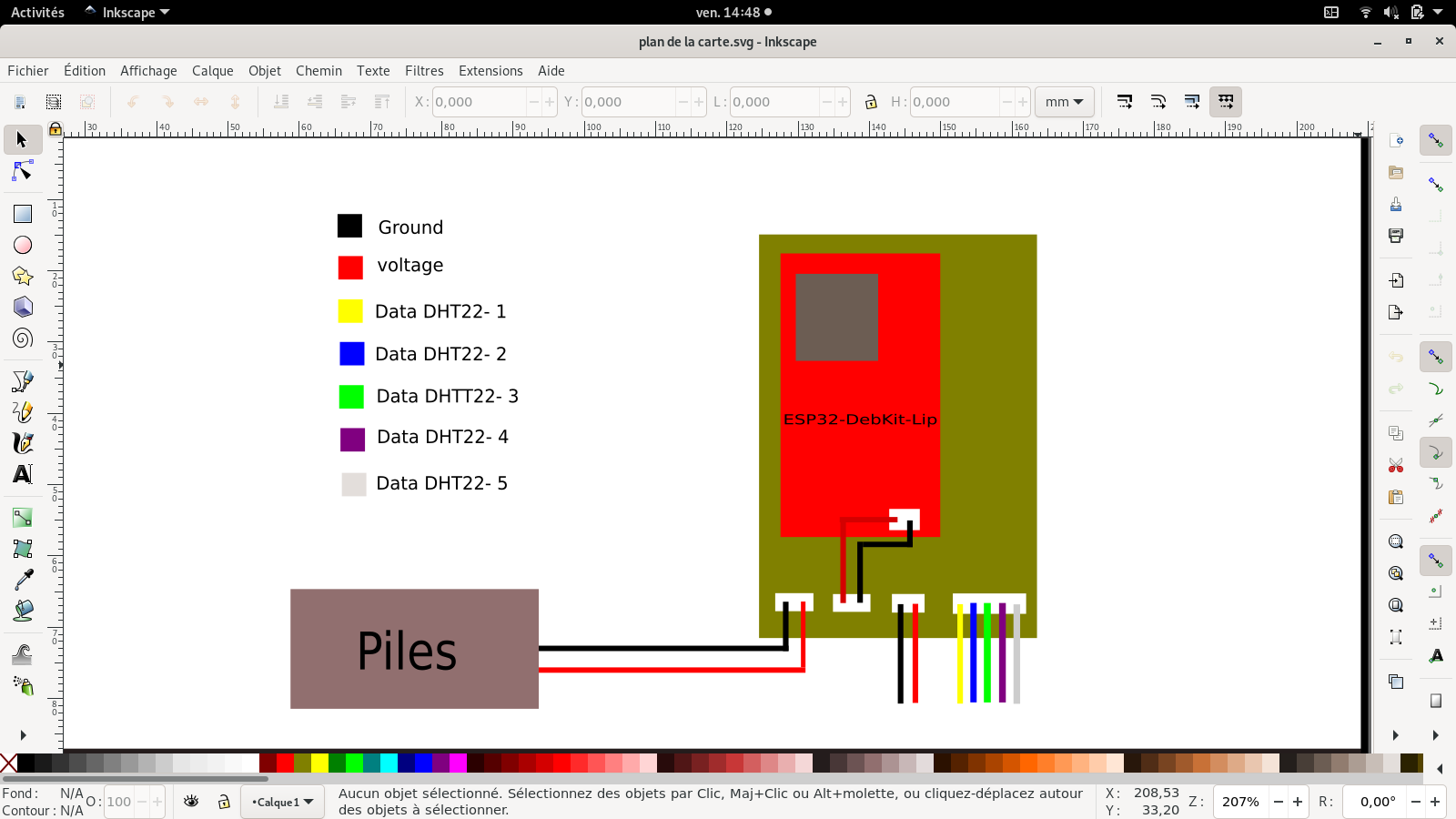

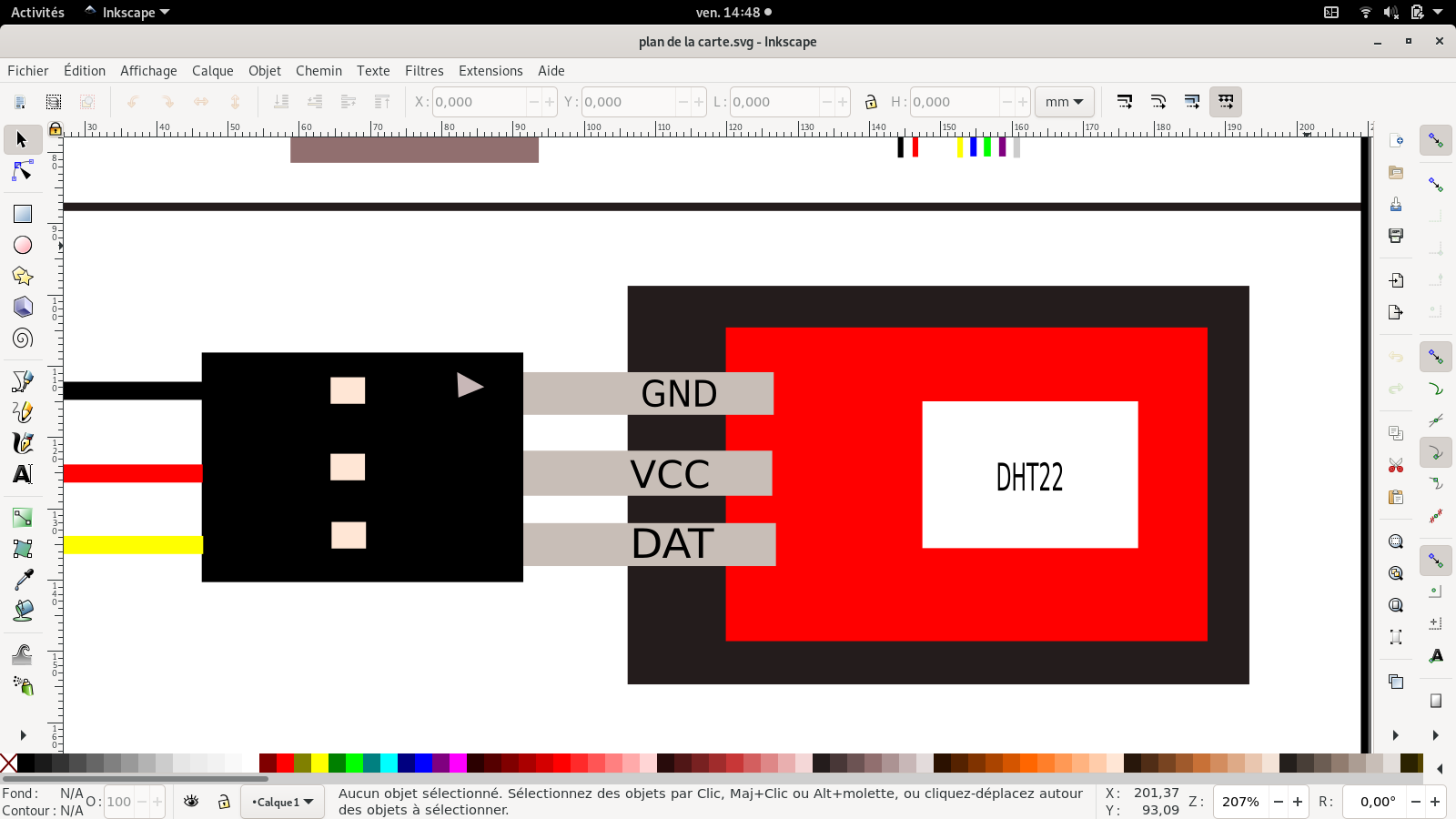

Pour commencer on relie les câbles suivant ce schéma de construction :

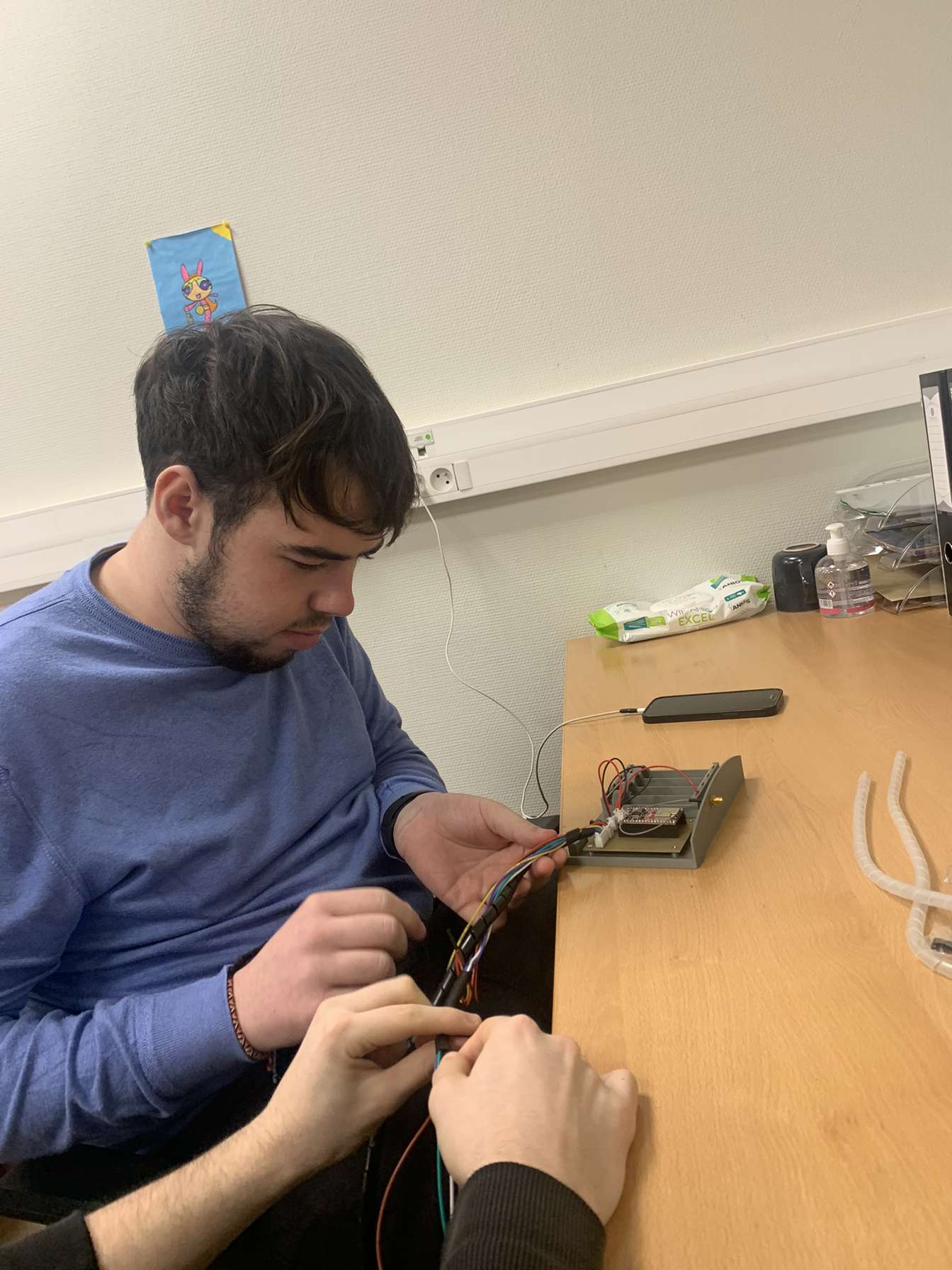

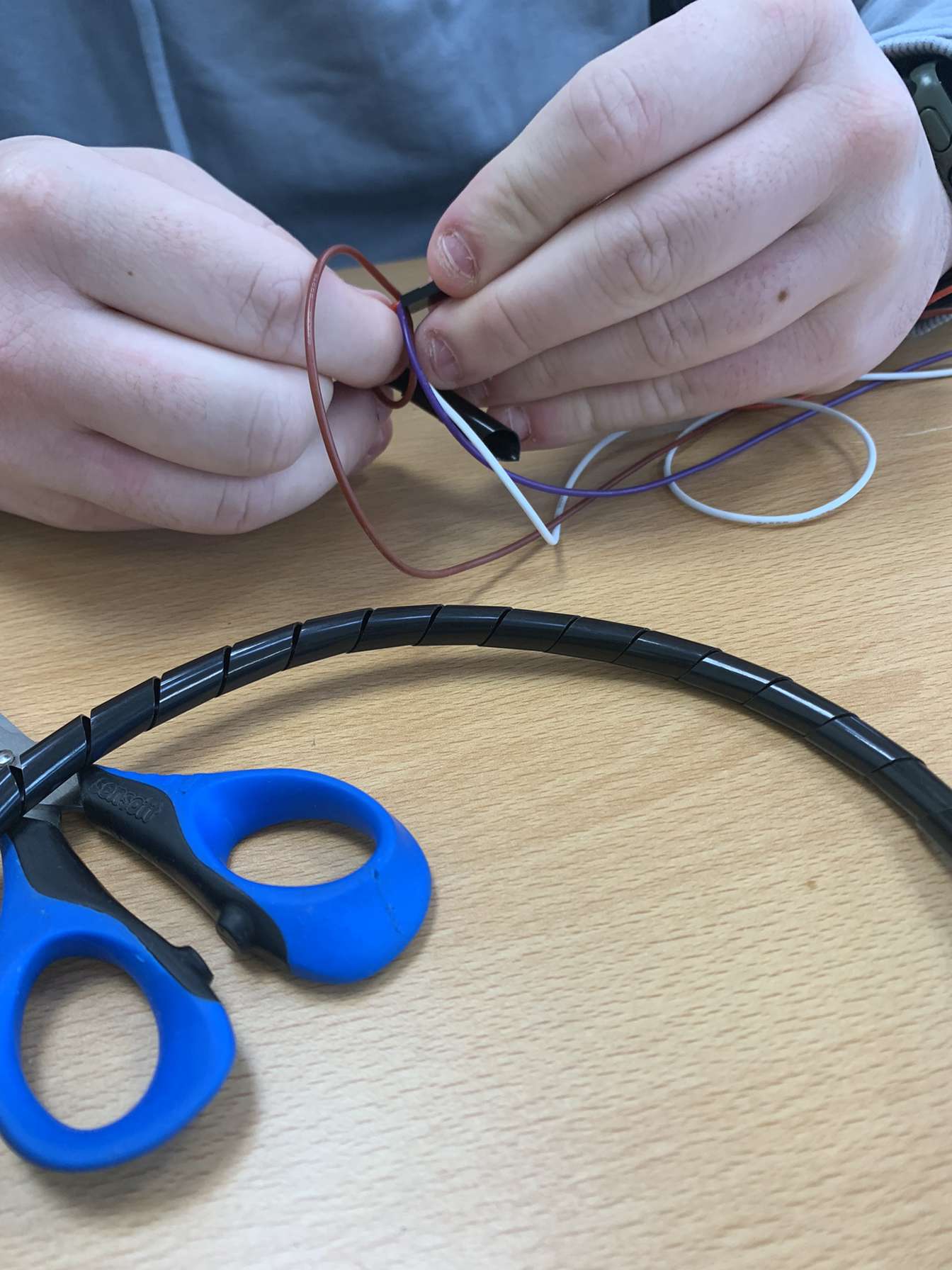

Viens l'étape pratique :

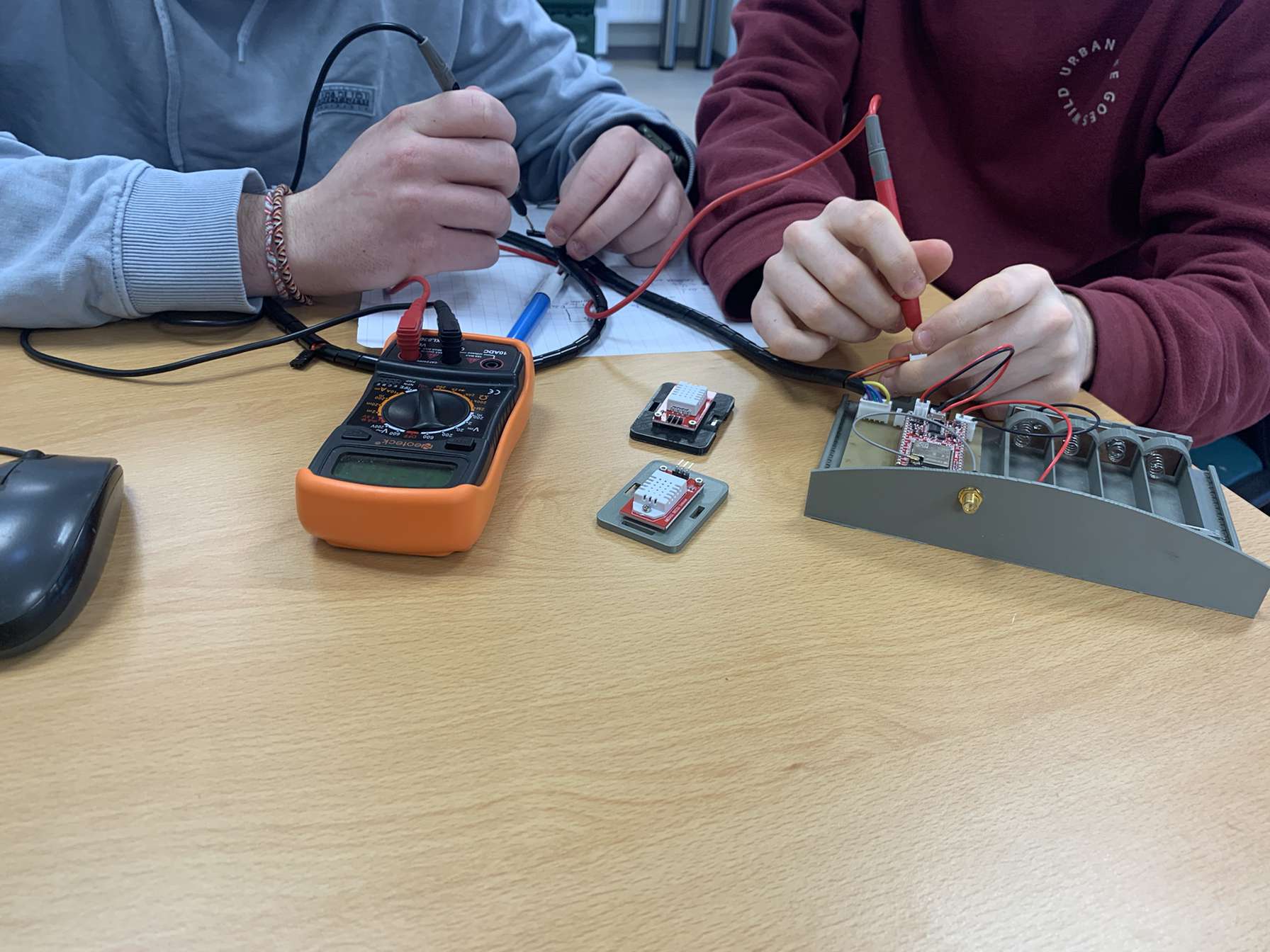

Une fois cela terminé nous poursuivons par le test du transfert du signal pour voir si les câbles transmettent bien le signal jusqu'aux connecteurs, alimentation et qu'aucuns faux contact soit là ect..

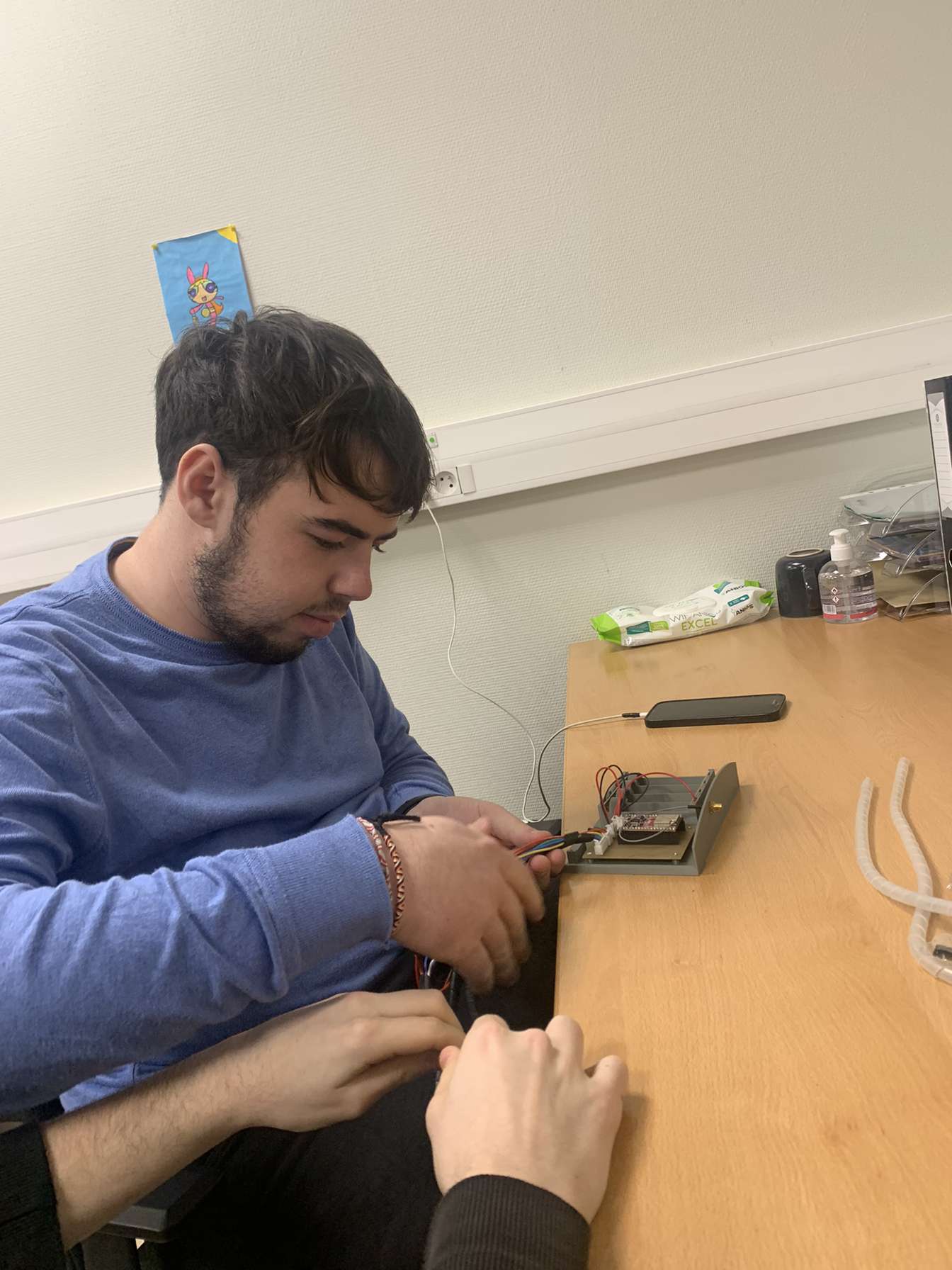

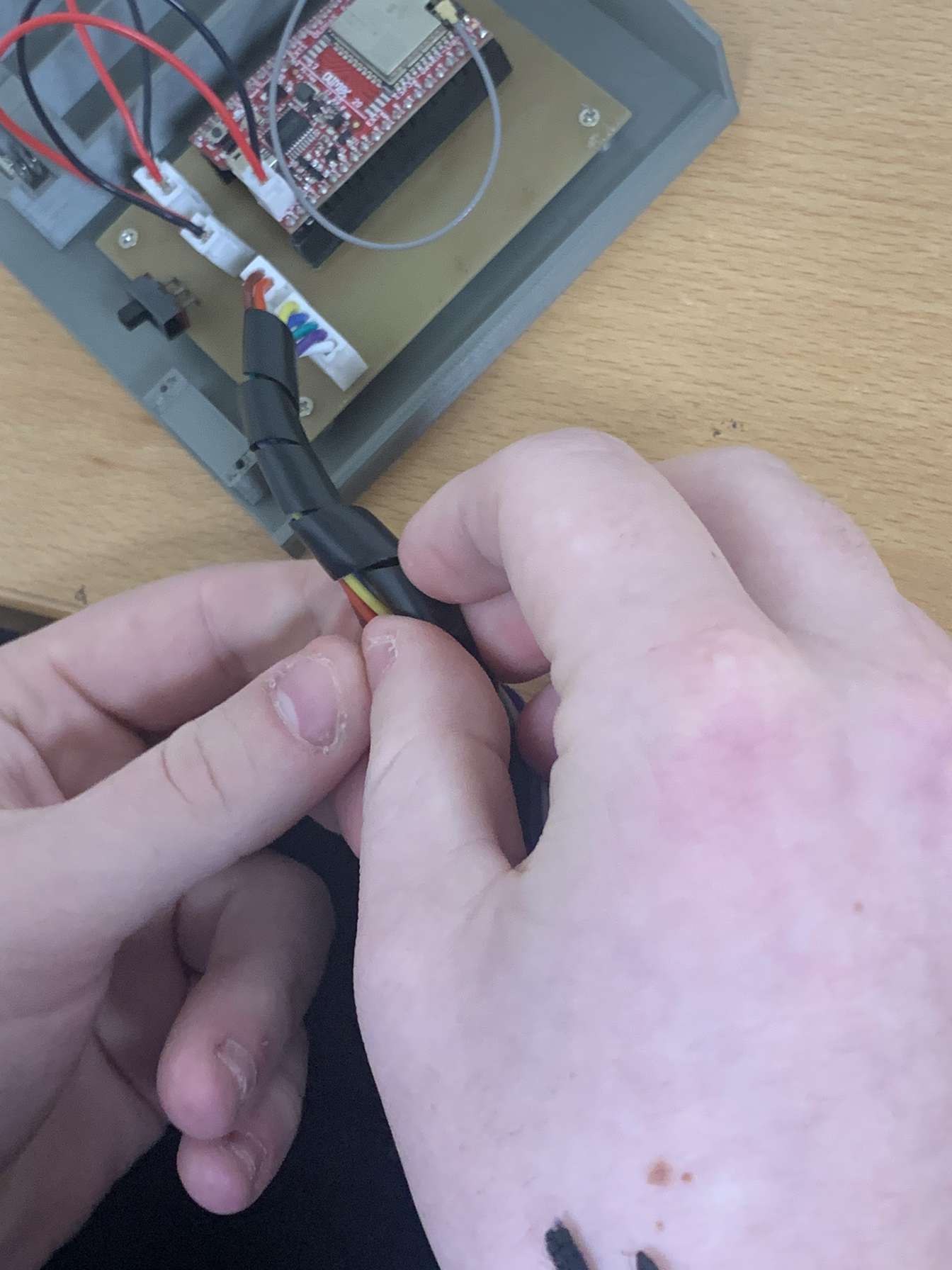

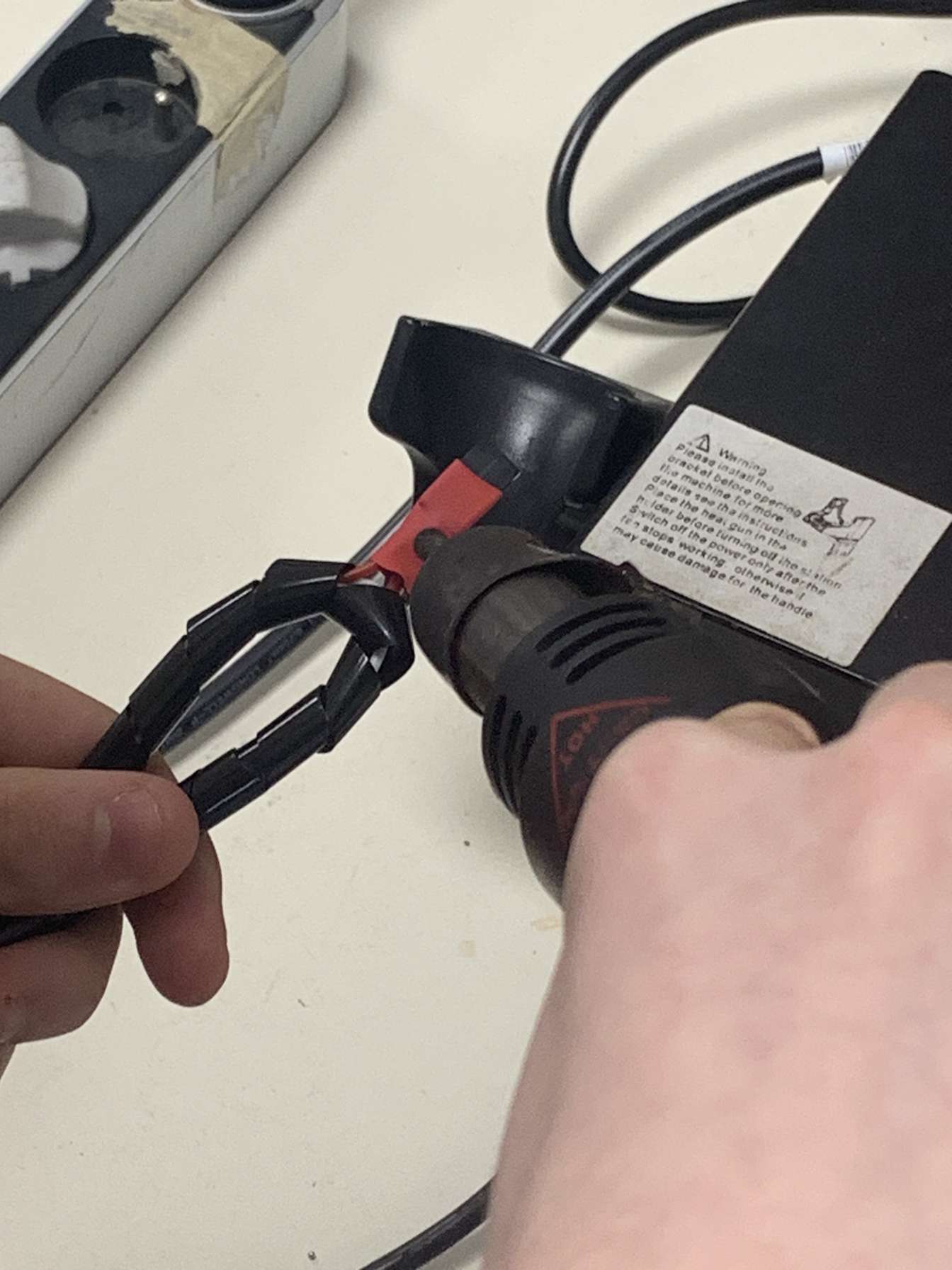

Ensuite nous entamons la protection des connecteurs avec des gaines thermorétractable puis ensuite entourer tout le câble d'une gaîne plastique classique pour finir la protection :

Le mercredi Pierre nous a dis qu'il voulait que l'on protège les petits câbles reliés au connecteur par peur que certains câbles puissent faire contact.

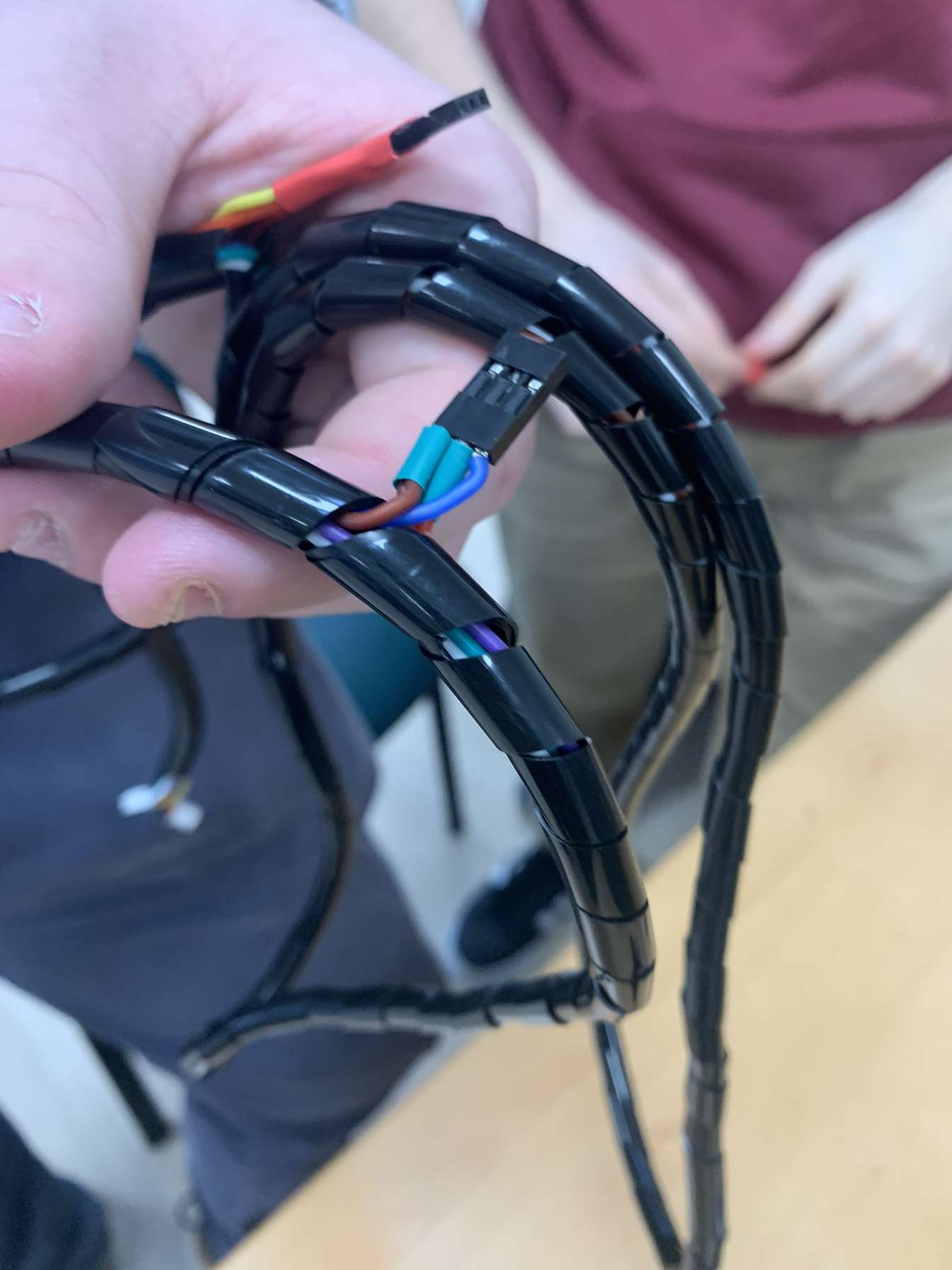

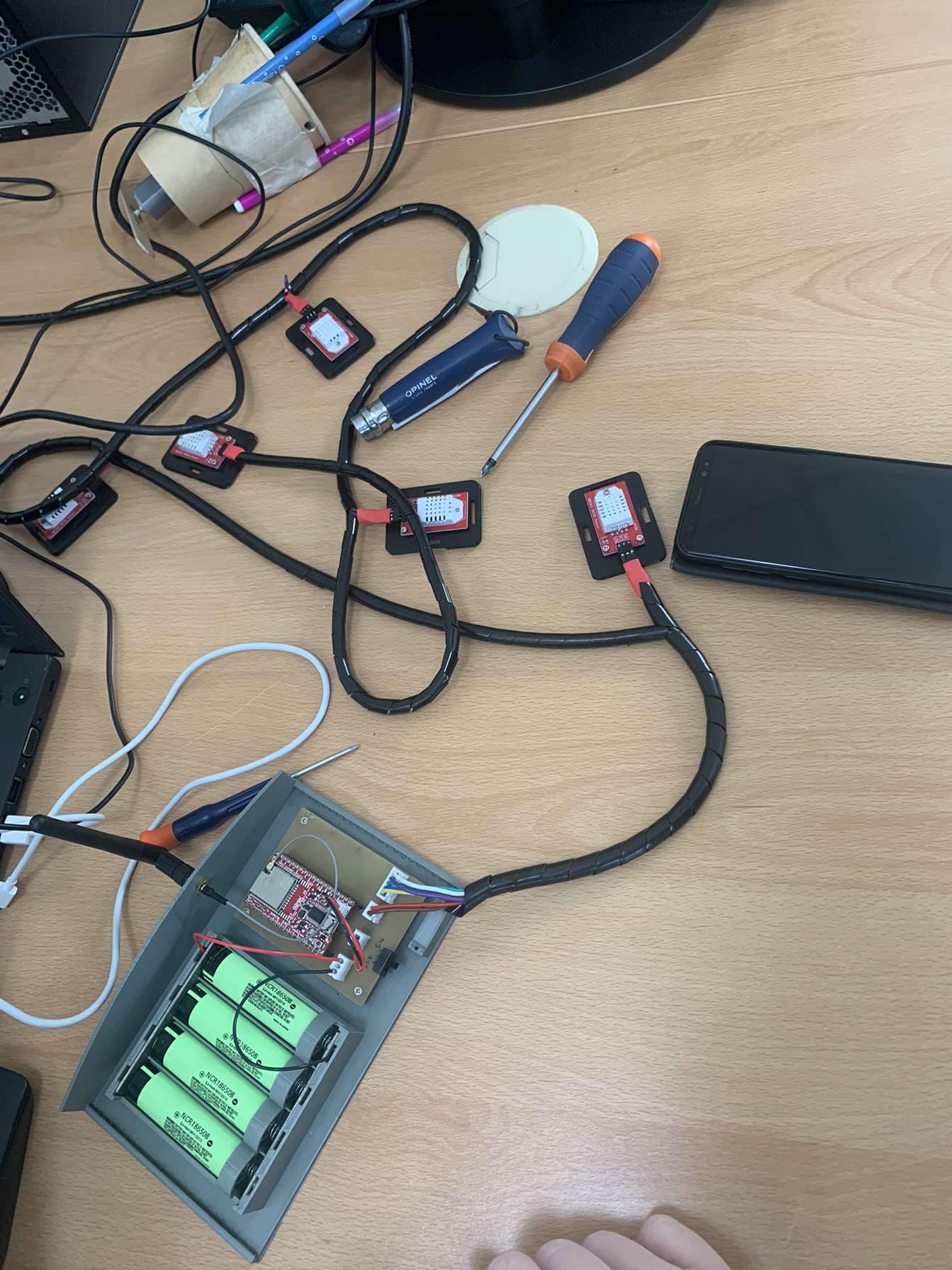

voici la photo du câblage terminé :

Jeudi 12 Janvier¶

Ce jour nous avons modifié avec Pierre le programme pour le micro-contrôleur pour qu'il est les bonnes données pour ce connecter au hotspot et pour recevoir les données sur Grafana, une fois cela fait nous avons téléversé le programme puis on a regardé sur Grafana mais pas de données. On a cherché d'où venait le problème et on s'ait rendu compte qu'il y avait un problème d'alimentation à cause de certaines soudures sur la carte, Pierre a donc réalisé l'amélioration des soudures et après ça on a tenté un nouvel essai et on recevait des données ! Mais en réalité ce n'étaient pas les données de notre micro-contrôleur mais un autre fonctionnel donc faux espoirs.

Vendredi 13 janvier¶

Aujourd'hui nous devons réussir à envoyer les donner sur le Grafana depuis le deuxième micro-contrôleur. Changement de plan on a cramé la carte

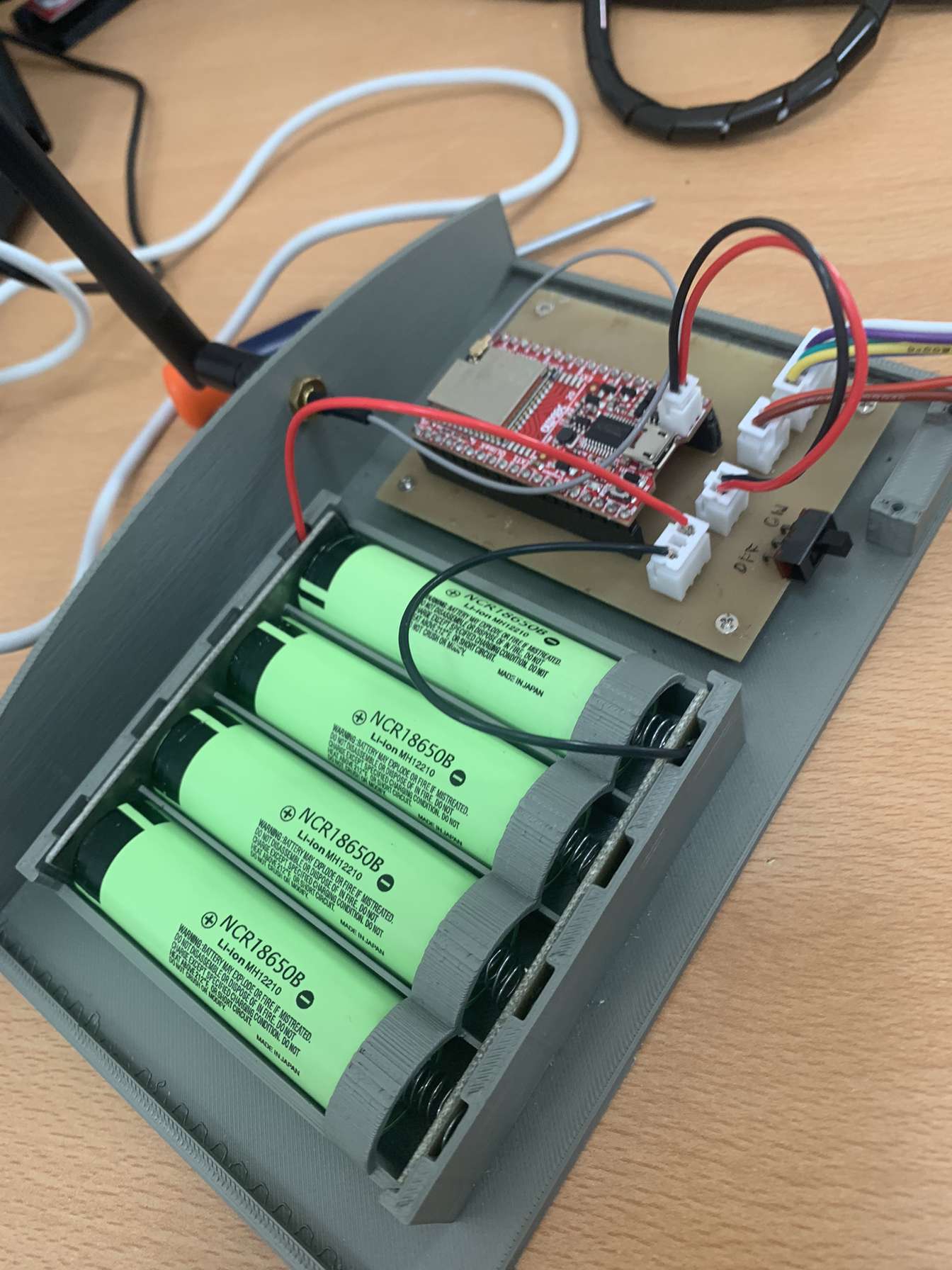

donc lundi prochain on va tester si le micro-contrôleur, les capteurs et les batteries sont toujours fonctionnels.

Lundi 16 Janvier au Vendredi 20 Janvier¶

Lundi matin on a commencé à tester le micro-contrôleur en l'enlevant de la carte mère pour le tester à part en le branchant par USB à l'ordinateur pour téléverser le programme car si le téléversement arrive au bout ça veut dire que le micro-contrôleur fonctionne. Pour l'instant on peut pas tester les capteurs car il nous manque les cartes mères à fabriquer donc on a poursuivi par des recherches sur le wiki du projet thermo-bibli pour voir si il y avait un fichier kicad de la conception des pistes de la carte mère, on a dû un peu les modifier car cette fois-ci les cartes ne sont pas gravé par laser mais chimiquement, en gros on a une plaque de résine recouverte sur une face par du cuivre puis on va dissoudre la partie qui n'est pas protégé par le patron pour les parties protégées puissent former les pistes il ne manquera plus qu'à percer les troues et souder les connecteurs dessus.

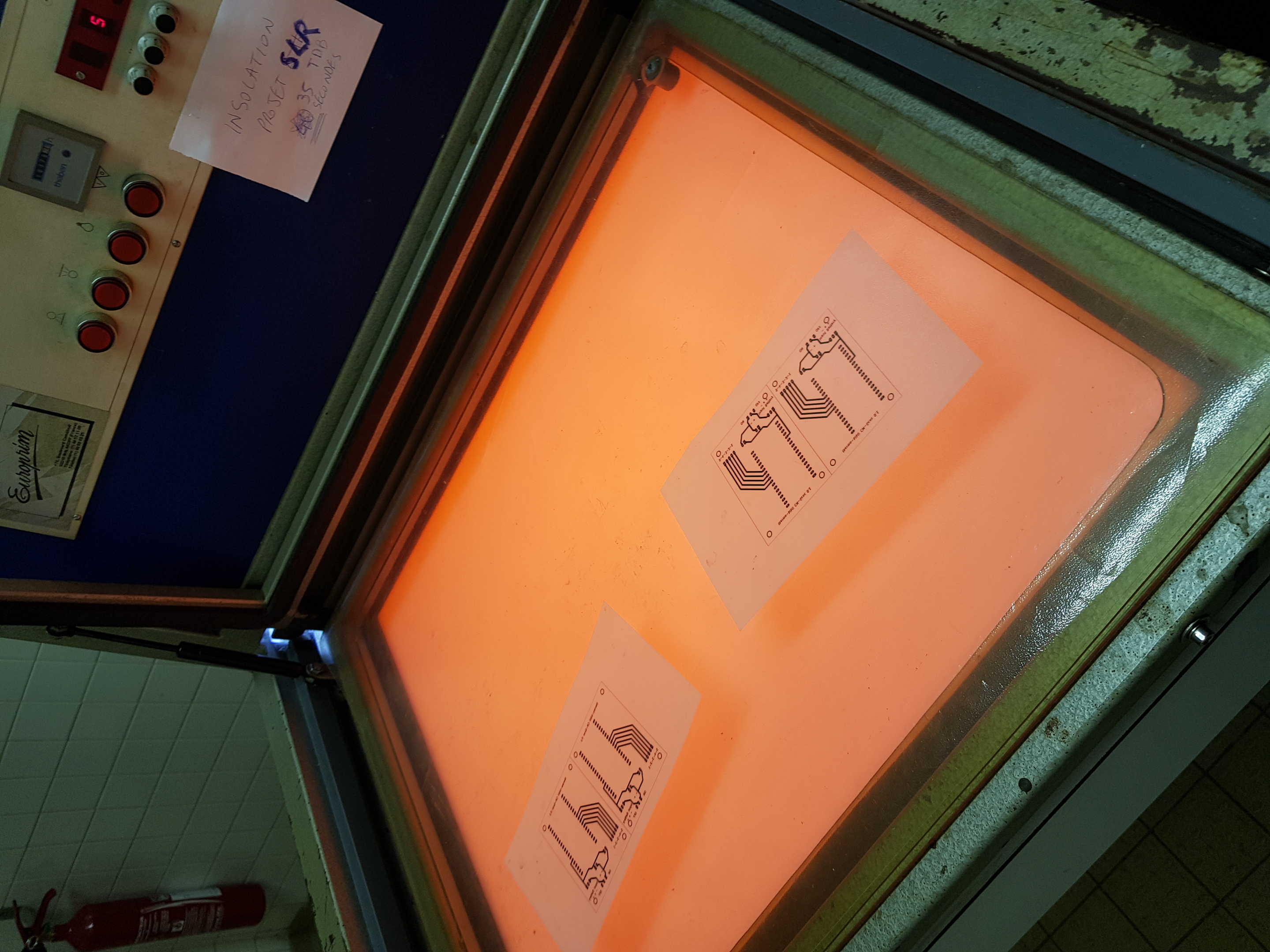

1ère étape à la machine à UV pour les patrons

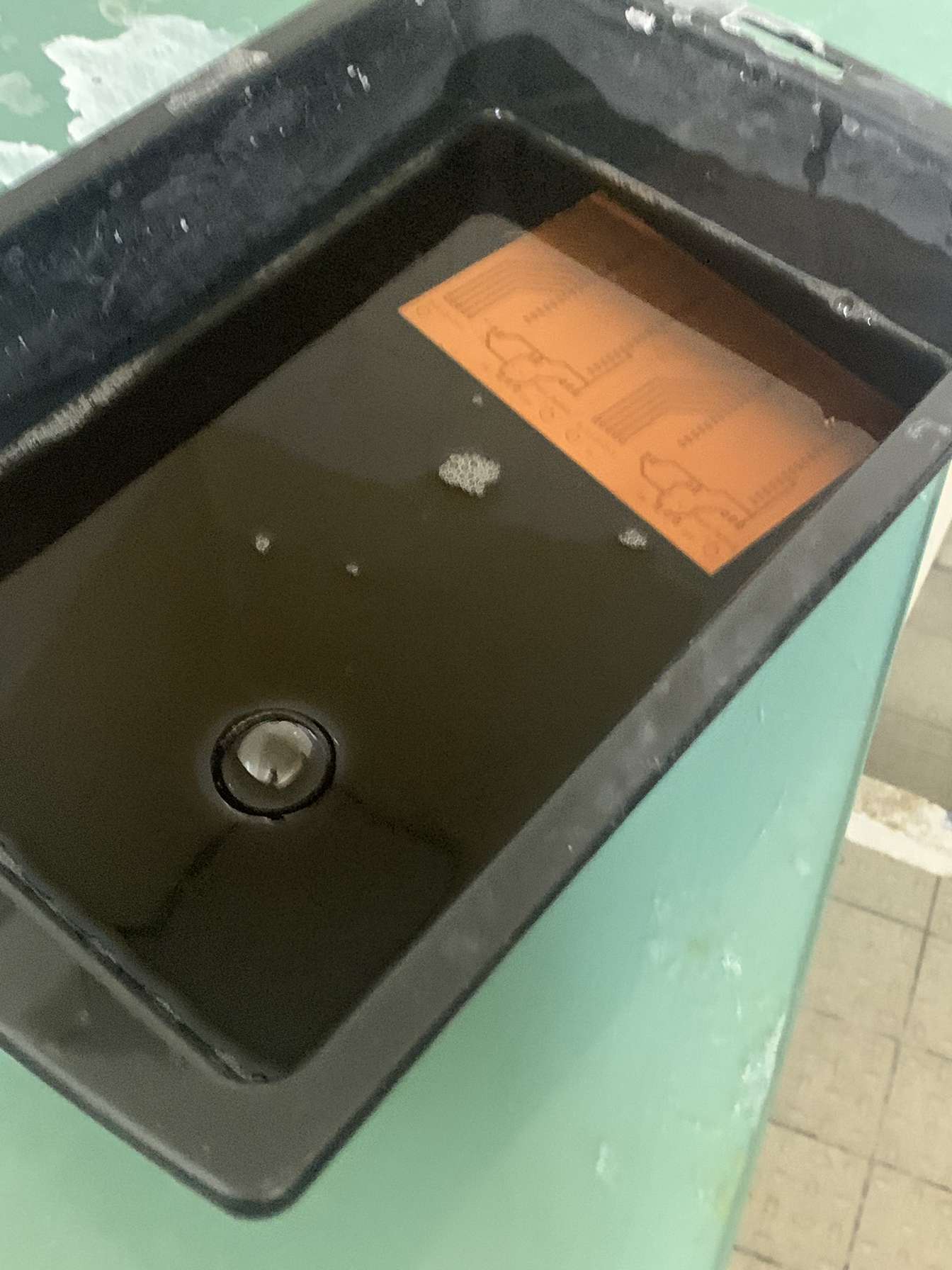

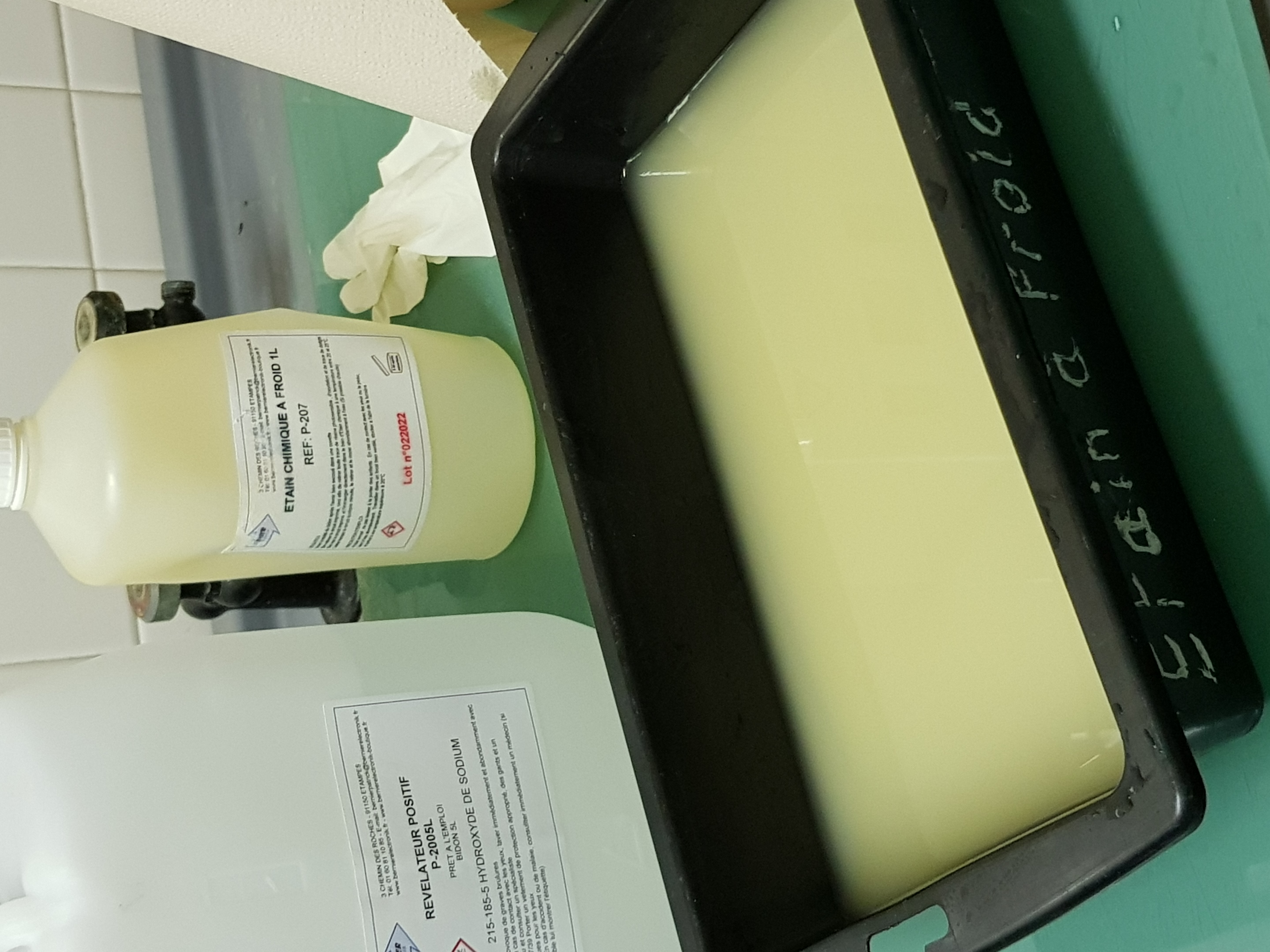

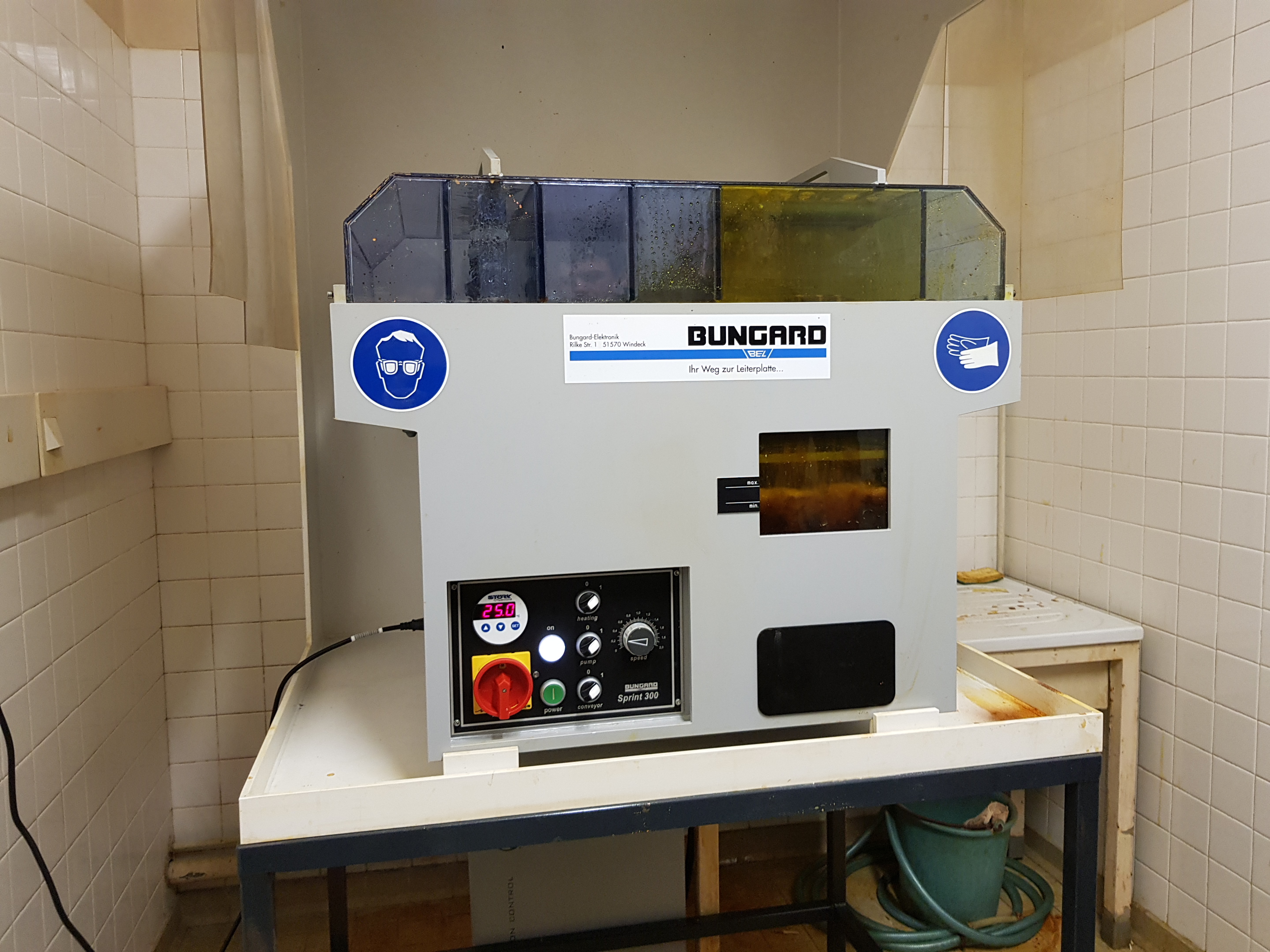

2ème étape on passe les plaques dans un produit pour dissoudre le cuivre

3ème étape on passe la carte sous l'eau puis ensuite on on passe la carte dans une machine qui va vaporiser un produit pour protéger le cuivre de l'oxydation

Dernière étape on plonge les cartes dans de l'étain à froid liquide pour recouvrir les pistes

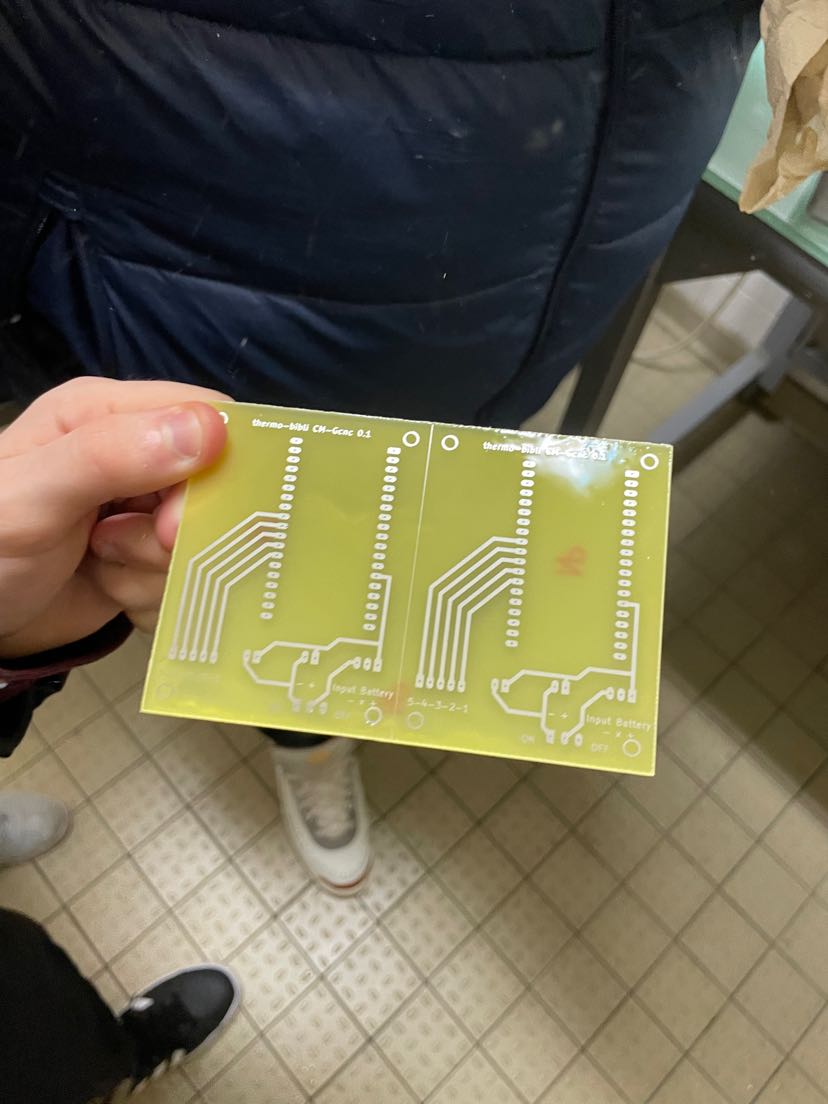

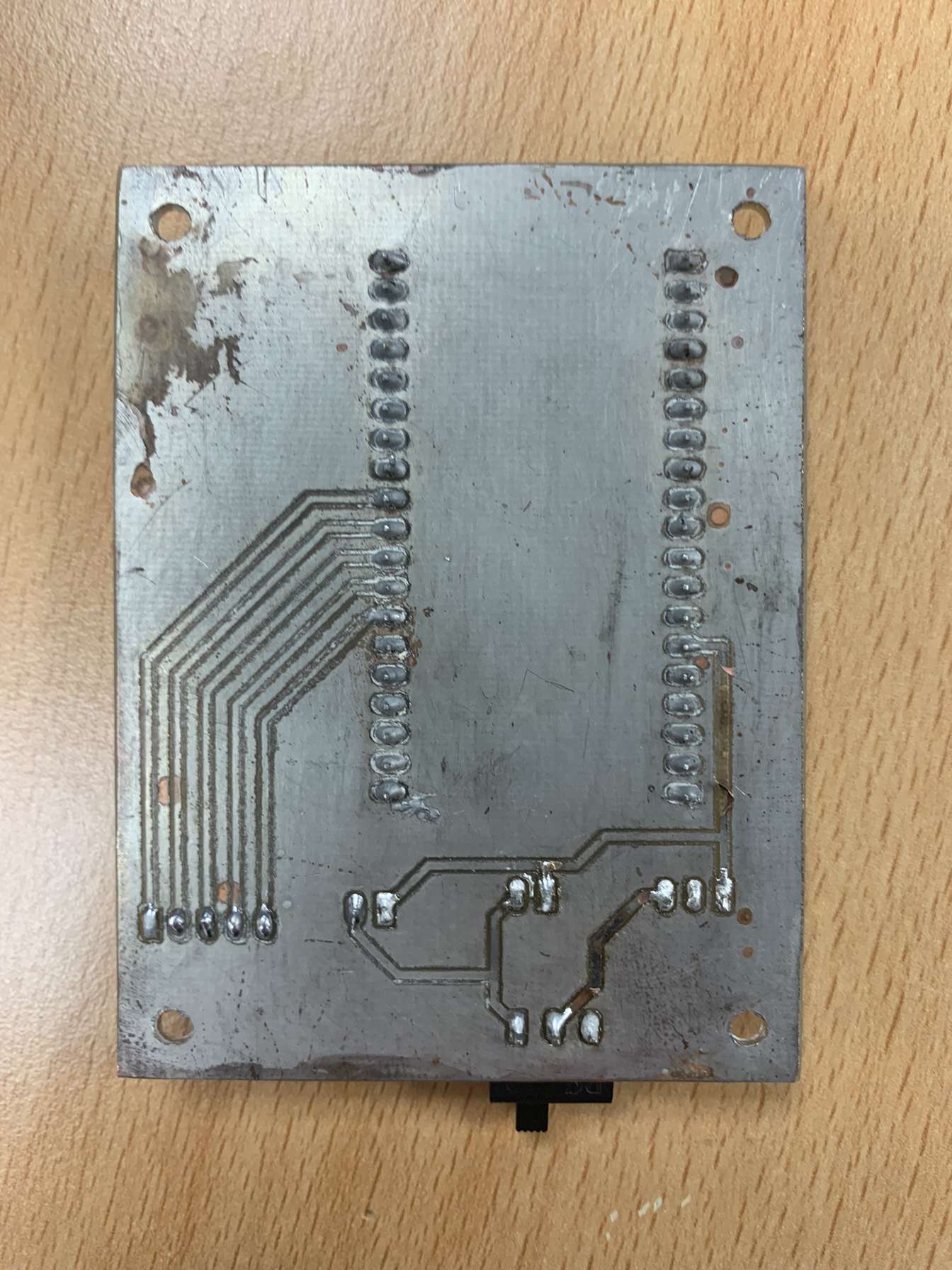

Et voilà une des cartes avec tout le procédé terminé !

Ensuite perçage des troues

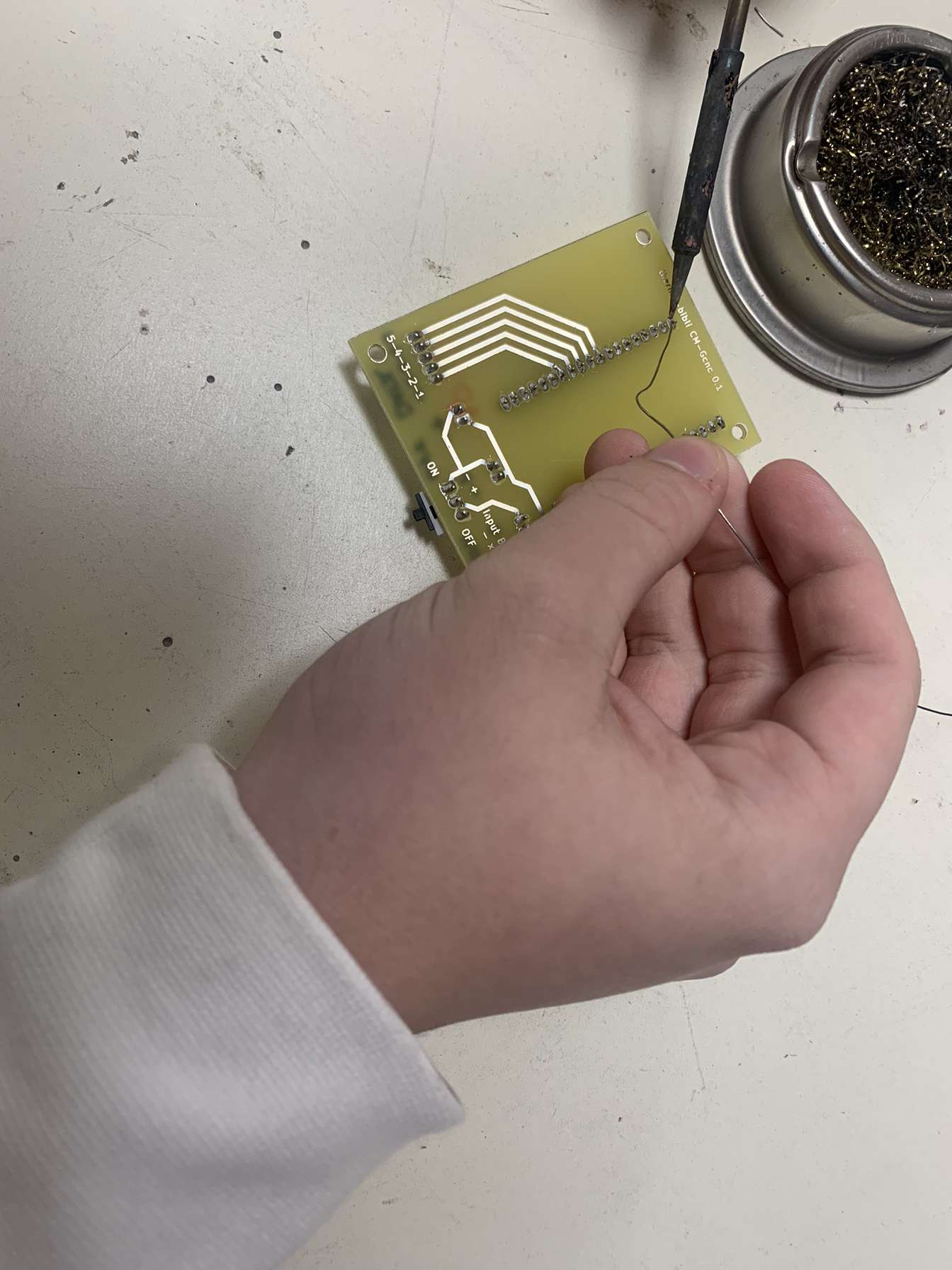

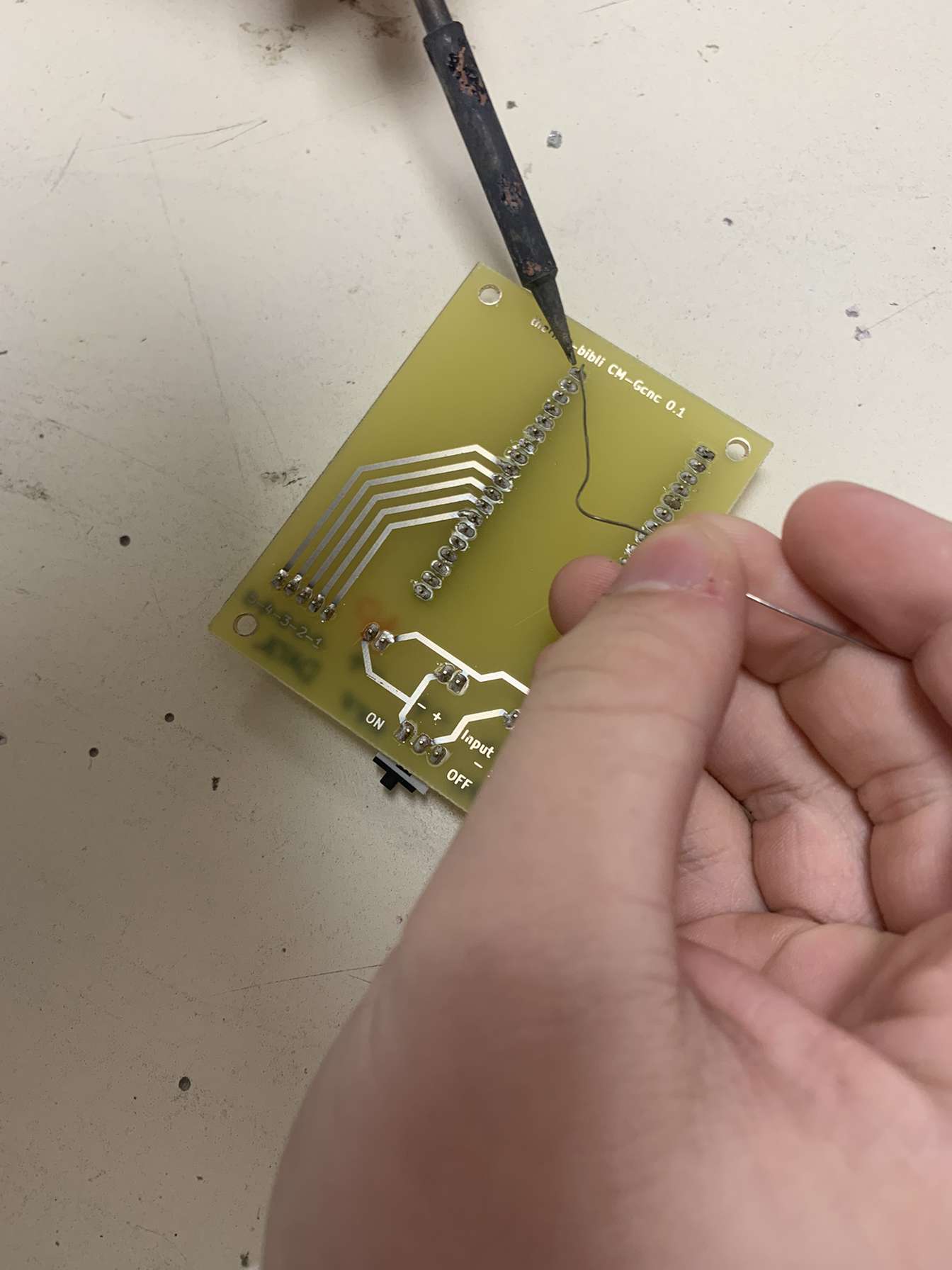

On commence la soudure

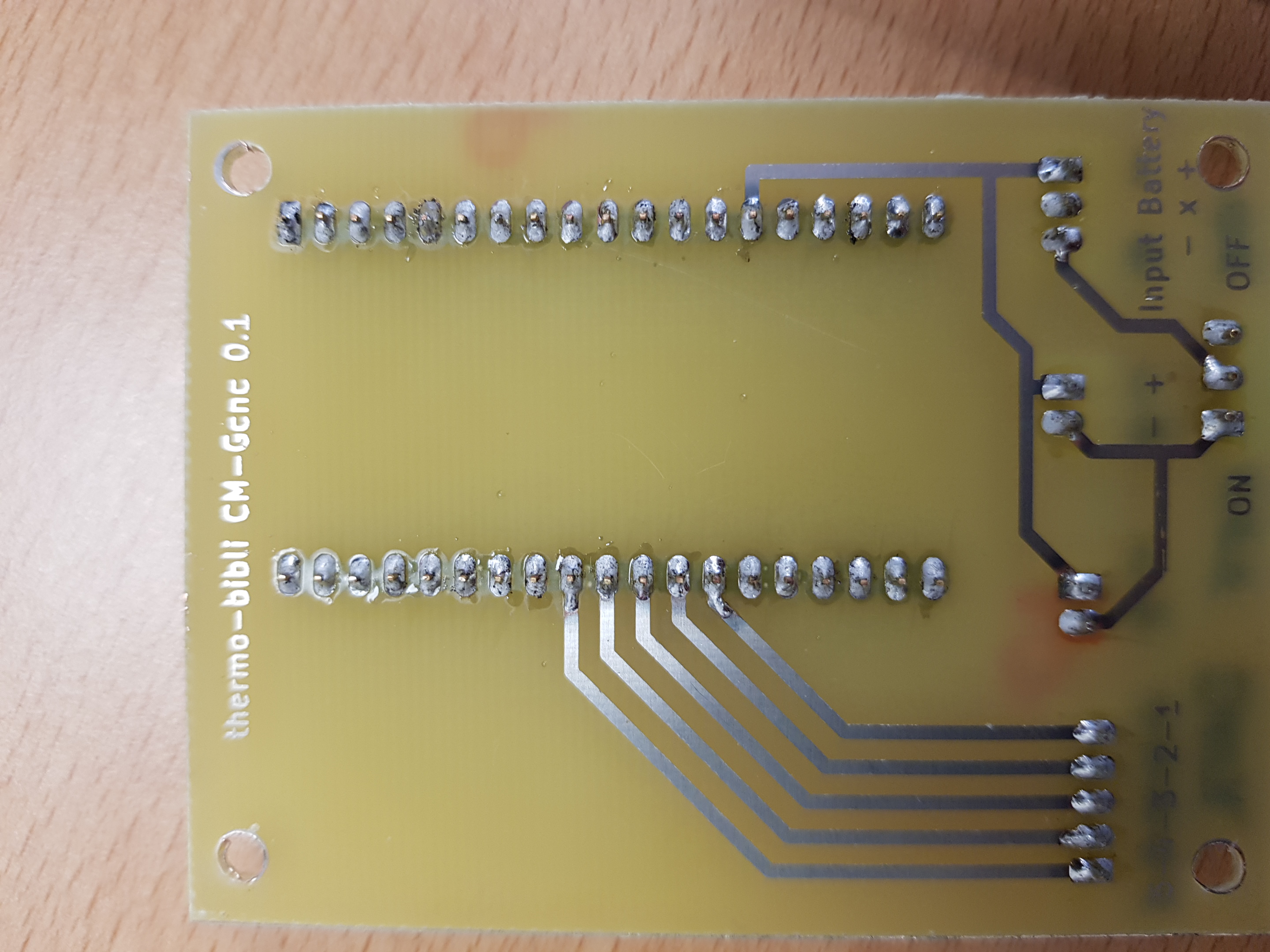

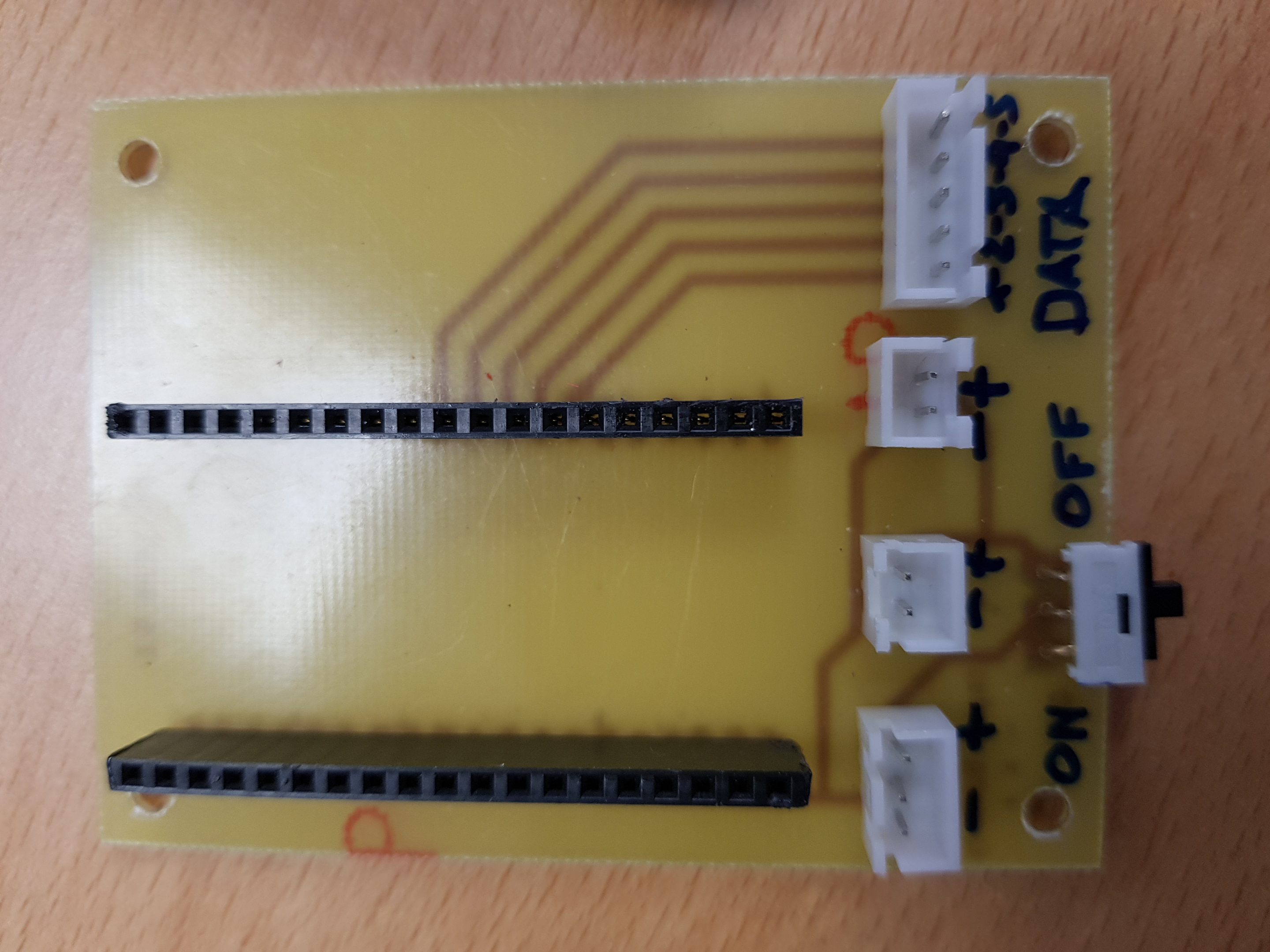

Et voilà la carte terminé !

Lundi 23 Janvier au Mercredi 25 Janvier¶

Nous avons d'abord fait un tableau des différents problèmes que l'on a eu pour expliquer sur le wiki les erreurs à éviter et voir si il y a possibilité d'effectuer des améliorations :

Problèmes	Causes	Solutions
Carte cramée	Soudure non conforme donc court-circuit	La carte mère était complètement irrattrapable on a décidé d'en refaire 4 un pour la remplacer et 3 de secours
Piste a l'envers sur la CM	Impression dans le mauvais sens	ré-impression
Piste cramée	Mauvaise protection des câbles	Ajout de gaines thermo pour protéger les câbles
non-affichage de la batterie (grafana)	Soudures manquantes sur le microcontrôleur	Réalisation de 2 soudures sur le microcontrôleur
Soudure cassée au niveau de l'emplacement des batteries	Mauvaise soudure	Réalisation d'une meilleure soudure
Câble qui se décoche du connecteur	Câblage mal fait	Réalisation de nouveaux câblages + Améliorations et protections avec de la gaine thermo
Mauvaise donnés Gafana	problème dans le code	Modification du code

Ensuite Pierre a proposé l'amélioration des connecteurs car ils ne sont pas pratique et ils se décrochent tout le temps donc on va changer les simples pins par des connecteurs bloquants

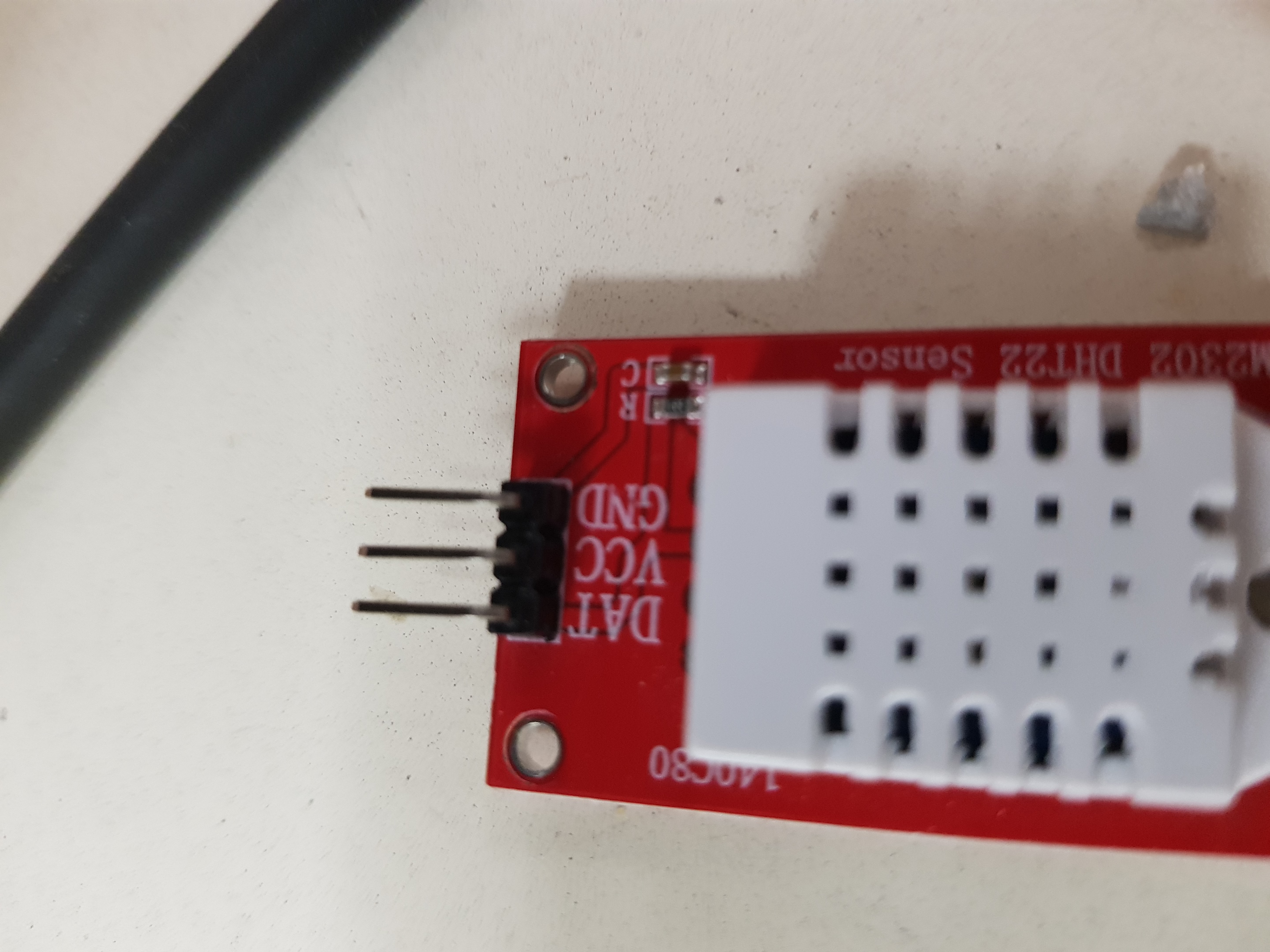

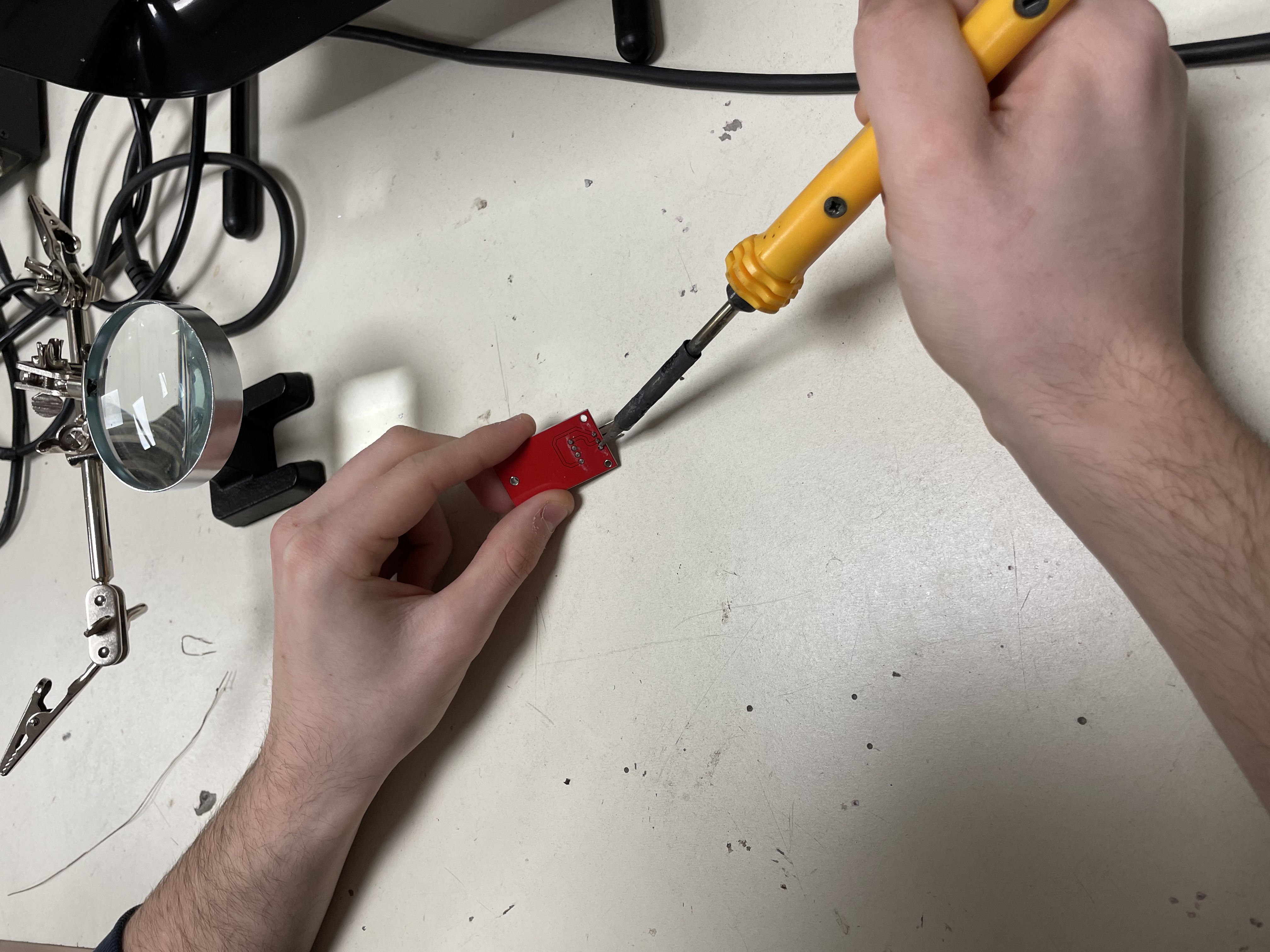

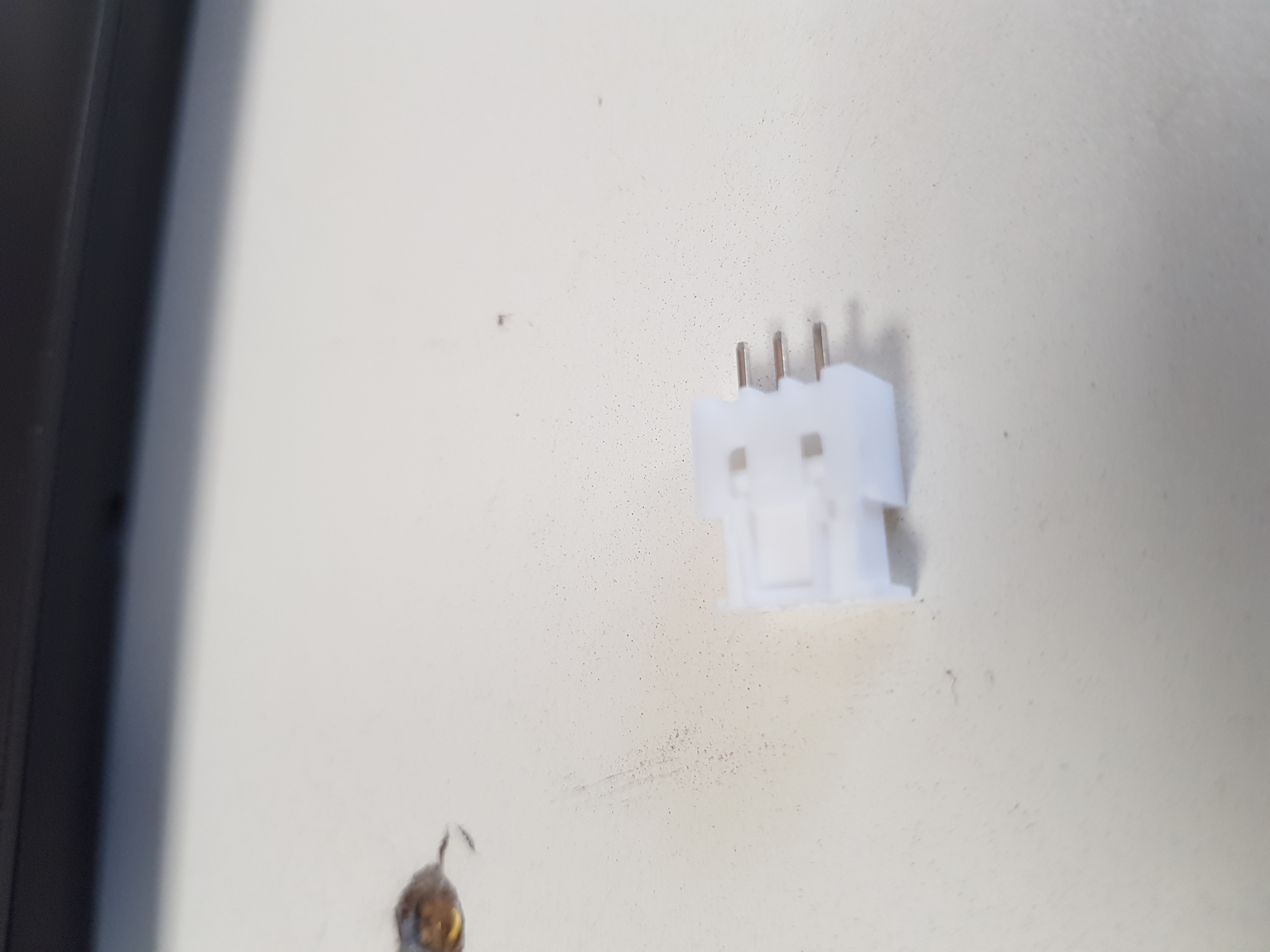

ici je commence par dessouder les pins pour ensuite y souder le connecteur.

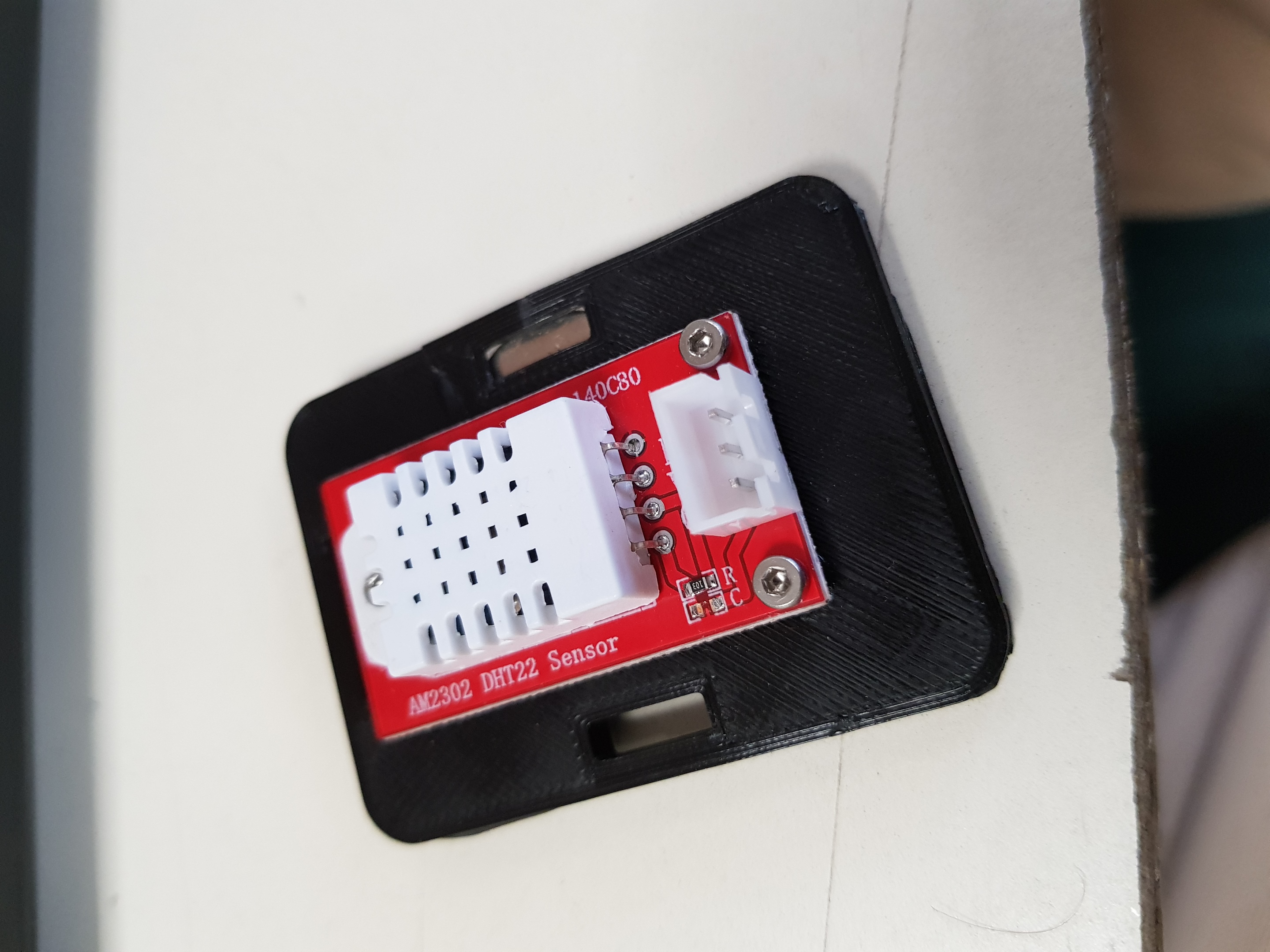

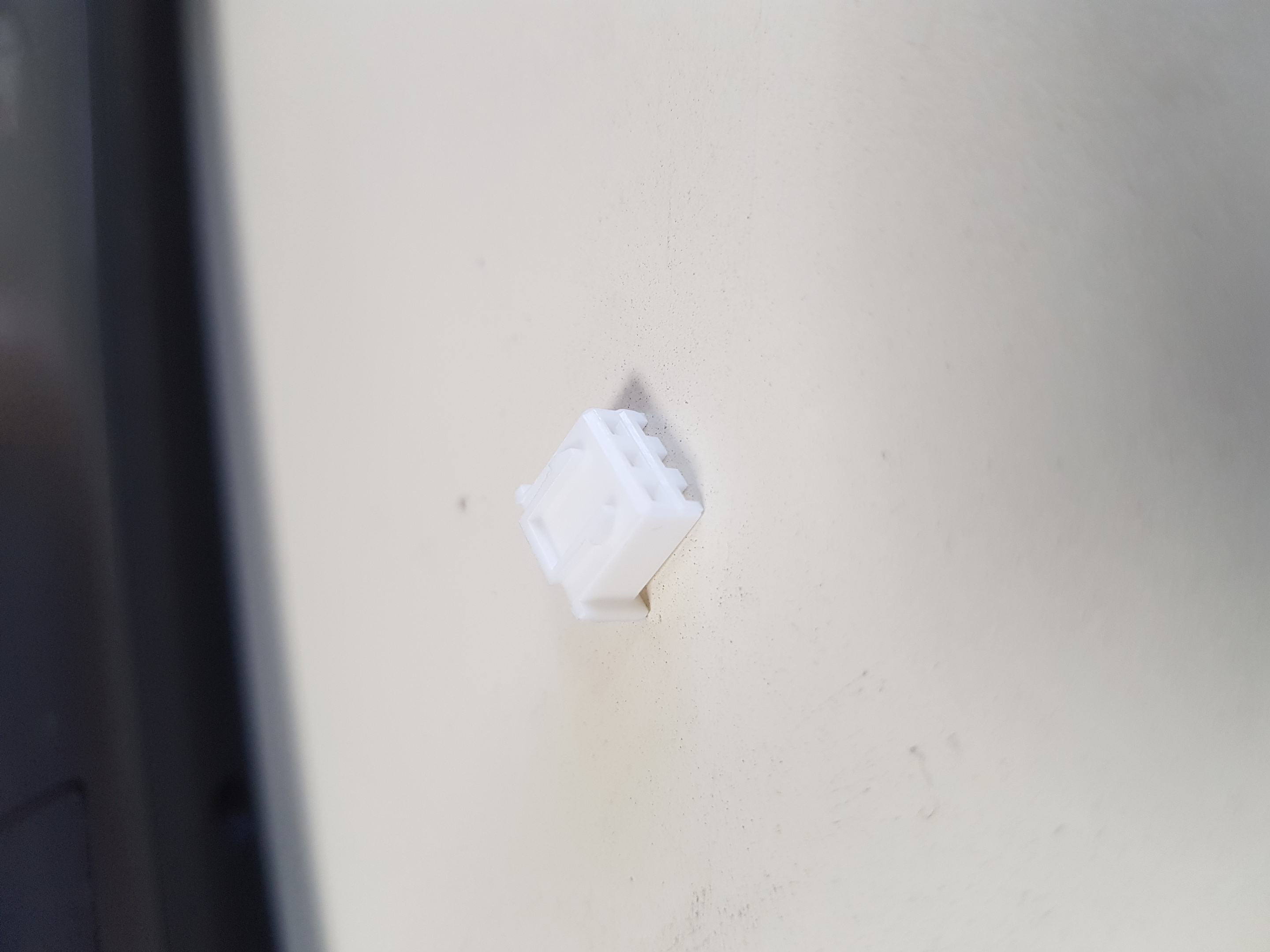

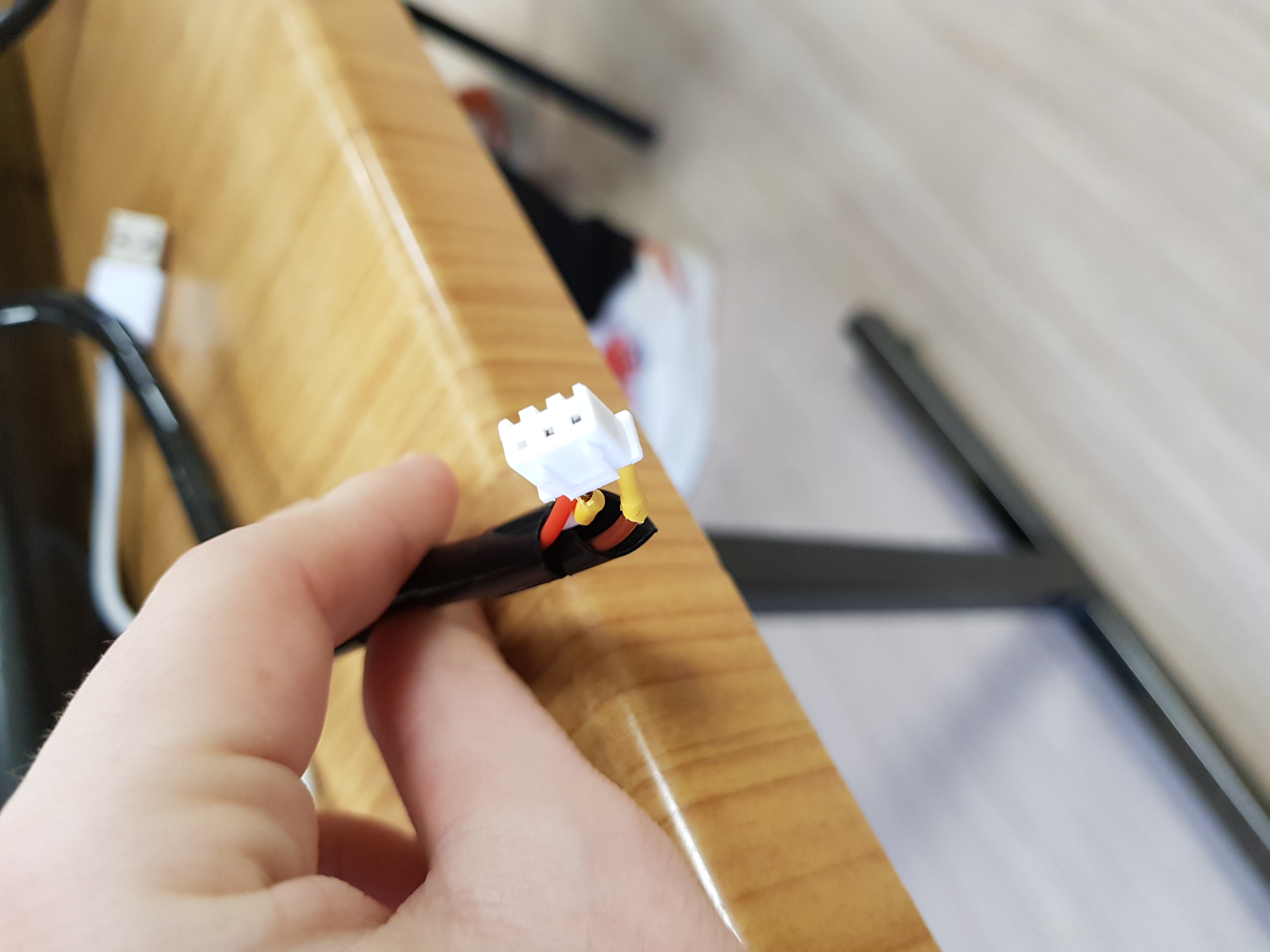

voilà le capteur avec le nouveau connecteur une fois soudé.

Pendant que je m'occupais de changer les connecteurs sur les capteurs Alan et Rafael ce sont occupés du remplacement des connecteurs sur la grappe.
