Naelle Valat

Présentation

Étudiante en 1ère année de Master Design Situé : milieux et matériaux (Université Bordeaux Montaigne).
Stage de 7 semaines en prototypage numérique (04 mai au 19 juin 2026).

Tirette fermeture à glissière "Feuille de la Lorien"

Création d'une tirette/porte-clef inspiré(e) de l'univers du Seigneur des Anneaux.

Conception sur FreeCAD -> Import d'une image et construction à la plume puis extrusion de l'esquisse.
Impression 3D au filament PLA vert métallisé.
Voir tracés FCStd et STL ci-joints : Feuille Lorien N.VALAT.FCStd ; Feuille Lorien N.VALAT.stl

Matériel pédagogique primaire Géométrie

Formes et règle (4 et 5 mai 2026):

  1. Tracer les formes sous inkscape pour les découper ensuite au laser dans du plexi transparent de différentes couleurs

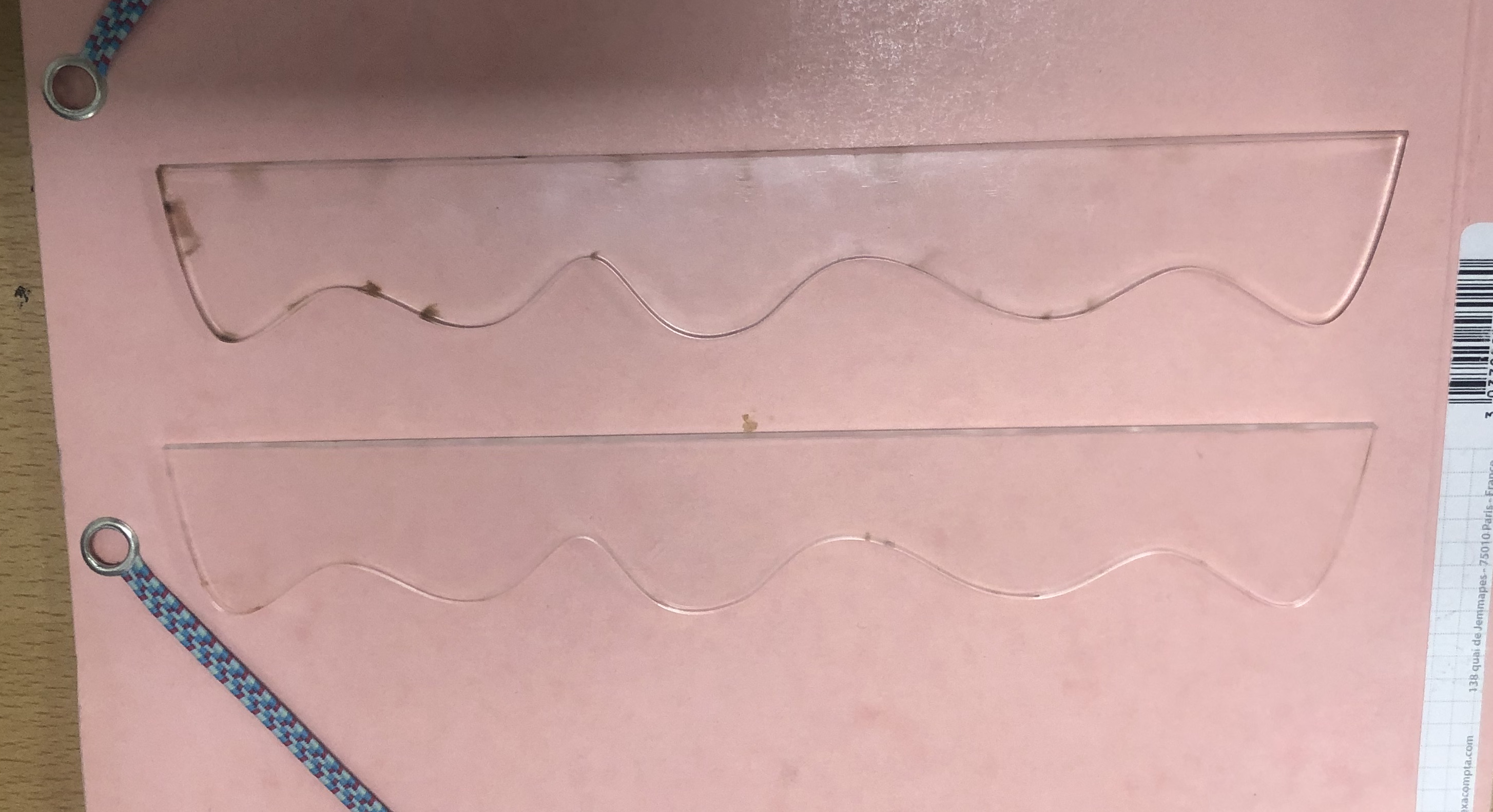

  2. Dessiner une règle de 20cm non graduée et dont un des bords est en forme de vague, et la découper dans du plexi transparent.


Dessins de référence et résultat règle 20cm

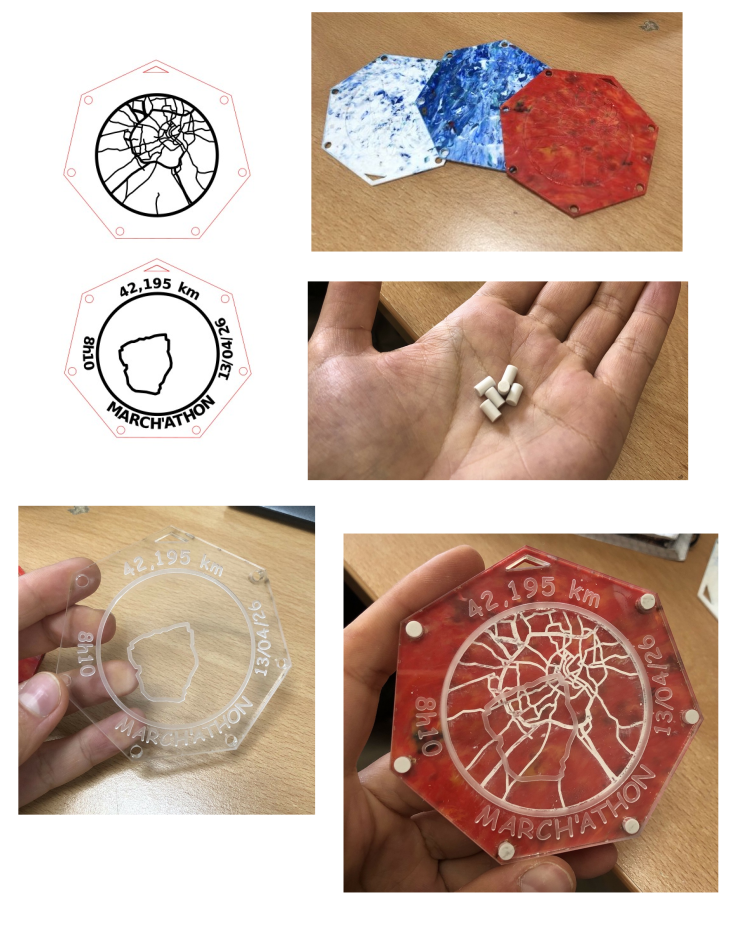

Médaille March'athon

Création d'une médaille en 2 couches rivetées.

  1. Création des tracés numériques sur Inkscape.
  2. Tests de découpe et gravure sur plaque de PLA 3mm (couleurs, rendu, profondeur gravure, ...) pour 1ère couche et sur PMMA 4mm pour la 2ème couche (découpe laser).
  3. Conception des rivets sur FreeCAD (impression 3D).
  4. Assemblage de la médaille.

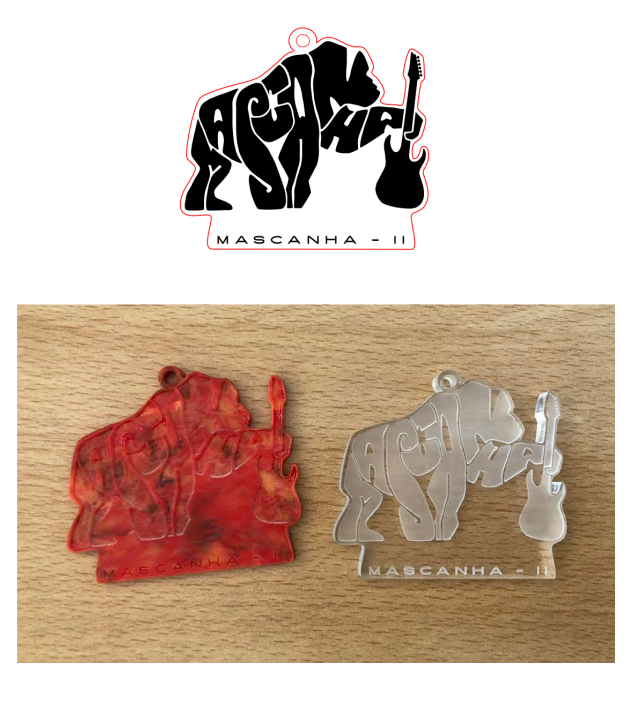

Porte-clef Mascanha - II

Logo de l'album II de Mascanha (nom d'artiste de D. VALAT, mon père, guitariste et compositeur). N'hésitez pas à aller écouter ! https://www.youtube.com/@MascanhaMusic/videos
  1. Création des tracés numériques sur Inkscape.
  2. Découpe et gravure sur plaque de PLA 3mm et sur PMMA 5mm (découpe laser).

Cadeau fête des mères 2026

Création d'un module et d'un décor en MDF coloré avec Inkscape et la découpeuse laser

Voir tracés SVG du projet ci-joints : Tracés module Famille.svg

Contraintes (Éco-conception):
  • Utilisation de chutes de MDF (pas de matériau neuf).
  • Limiter l'utilisation de colle.
  • Optimisation générale (temps de découpe, nombre d'essais, répartition sur le matériau ...).

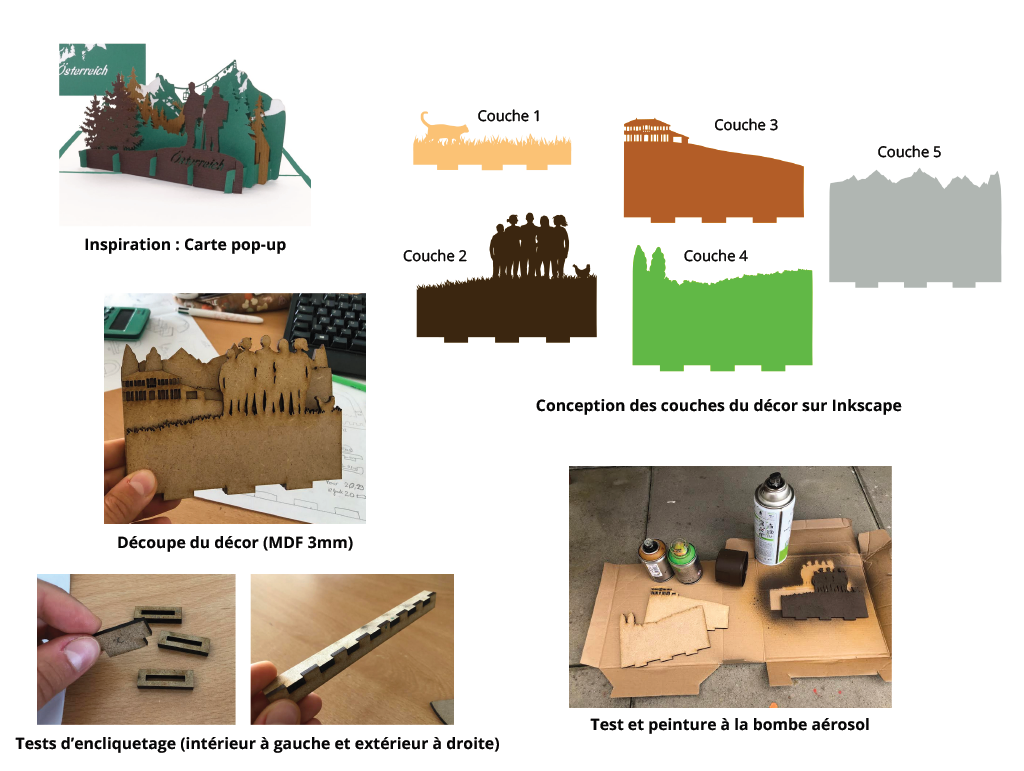

Cœur du projet :
Inspiration du concept de carte pop-up pour donner un effet de profondeur avec du paysage et créer ma scénographie : Univers de ma famille (animaux, silhouettes, maison, paysage).
Utilisation de la vectorisation d'objet matriciel et de la plume pour la partie design, et la construction géométrique pour les éléments d'encliquetage et de socle.
Test d'échantillon pour l'encliquetage (trouver les bons rapports entre partie mâle et femelle) -> Pour très bon ajustement, voir image ci-dessous ("schéma cotations").
Test et peinture à la bombe aérosol des couches de décor pour un meilleur rendu (marron clair, marron foncé, vert clair, gris clair).

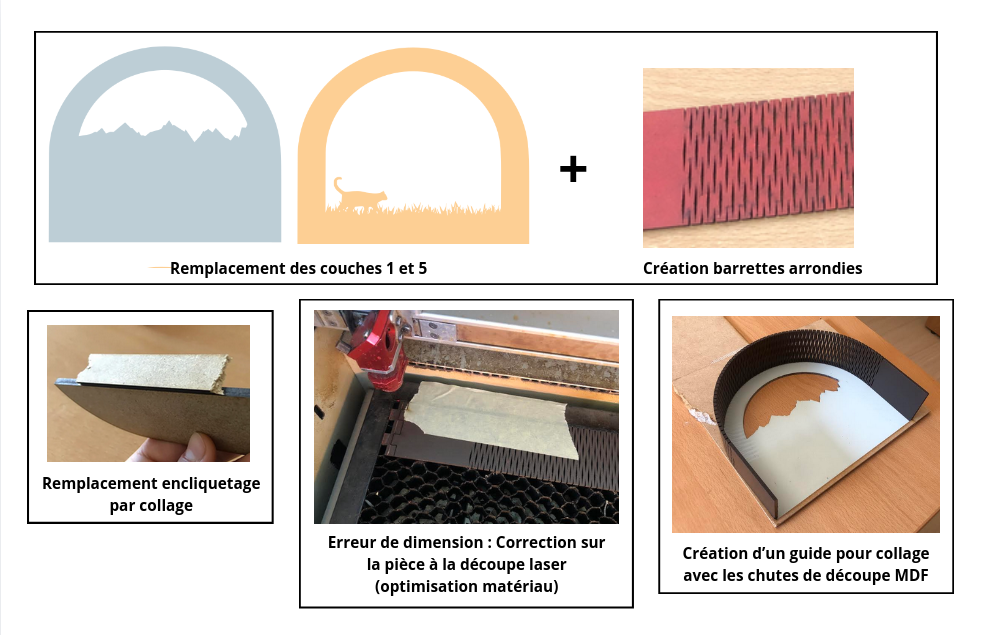

Évolutions :
Créer une structure englobante pour ce décor avec les parties supérieure et intérieure arrondies : Utilisation d'une technique de découpe du MDF pour pliage comme ci-dessous (modèle utlisé : kerf-cut.pdf) + Modification des couches 1 et 5 (chat+montagne) pour coffrage.
Mesures et tests de découpe (réutilisation des essais grands formats ratés pour créer les nouveaux plus petits).

Problématiques :
  • Système d'encliquetage jugé peu esthétique pour la partie extérieure -> Collage colle forte.
  • Difficultés dans correspondance des barrettes arrondis avec arrondi intérieur -> Mesures à la ficelle, essais et rectifications en réutilisant les mêmes pièces (raccourcissement).
  • Difficulté de placement/alignement des formes arrondis (souples) sur le coffrage -> Création d'un guide réalisé à partir des chutes de découpes des couches 1 et 5.

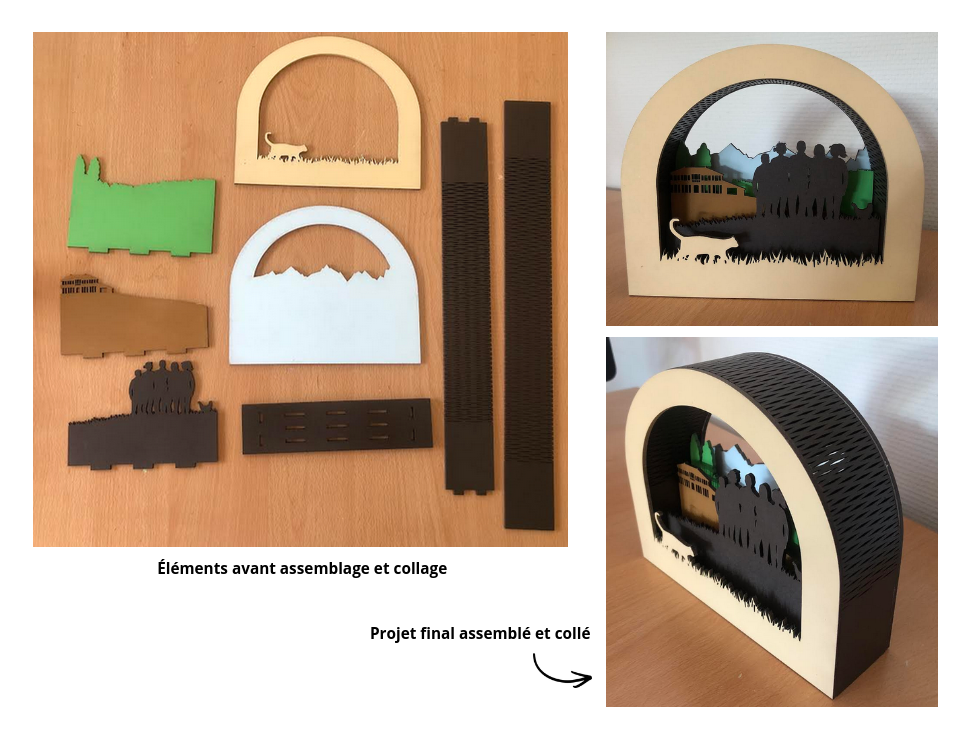

Assemblage final :
  • Encliquetage -> Couches 2, 3 et 4 dans les encoches horizontales de la pièce A.
    -> Pièce B dans les encoches verticales de la pièce A.
    -> L'assemblage obtenu est nommé "Pièce CENTRE".
  • Collage -> Déposer un filet de colle forte sur les deux petites arrêtes de la pièce A (qui fait partie de la pièce CENTRE).
    -> Tenir la pièce C arrondi pour coller ses pieds à la pièce A (intérieur de la pièce C sur extérieur de la pièce A).
    -> Placer la couche 5 (face bleu vers le ciel) dans le guide.
    -> Déposer un filet de colle forte sur le pourtour de la pièce C (qui fait partie de la pièce CENTRE).
    -> La déposer sur la couche 5 en veillant au bon alignement (pas de dépassement).
    -> Déposer un filet de colle forte sur le pourtour de la pièce C.
    -> Placer la couche 1 par dessus en veillant à l’alignement.
