PROJET FABLAB Tétris en Arduino sur LCD avec manette 3D¶

Réalisation 3D d'une manette sur Freecadd avec boutons poussoir pour jouer au jeu Tétris que j'essayerais de programmer sans aide en C. Le jeu sera réaliser a partir d'une carte arduino, d'un écran LCD et de cables de connexion.¶

Première étape : Conception de la manette.¶

J'ai lancé un fichier Freecad dans lequel j'ai crée une boîte de [9cm x5.5cm x1.5cm ] de façons à adapter la taille de cette manette a la taille de la main.
La manette devait accueillir 4 boutons poussoirs de 1,2cm de diamètre, et les câbles de connexions de la manette a la carte Arduino afin de transmettre les signaux, en mouvements sur le programme Tétris.

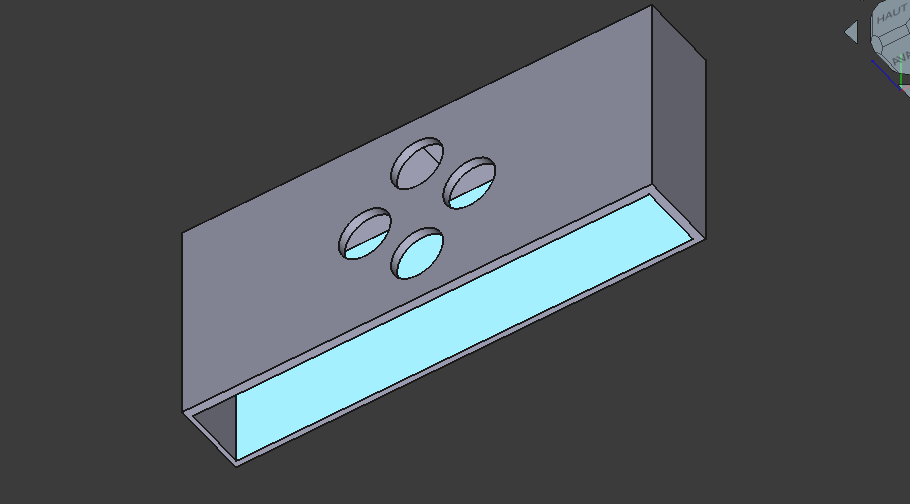

Voici les plans de la manette réalisé principalement a base d'extrusions sur deux plans : la face avant avec les trous pour les boutons poussoirs et une face latérale qui permet de soustraire l'intérieur de la manette afin d'y laisser la place pour les câbles de connexion.

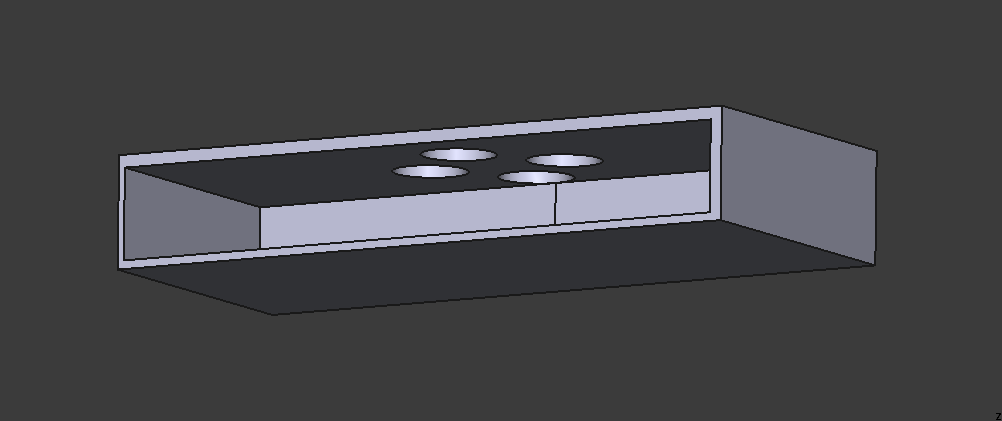

Voicis la forme finale de la manette :

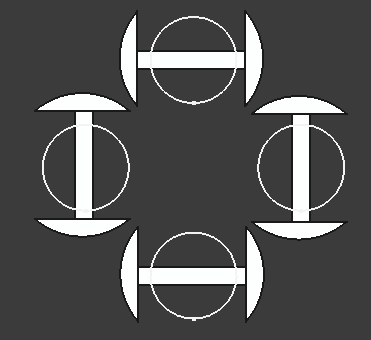

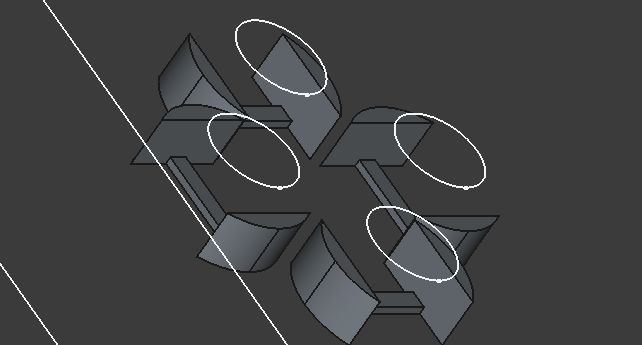

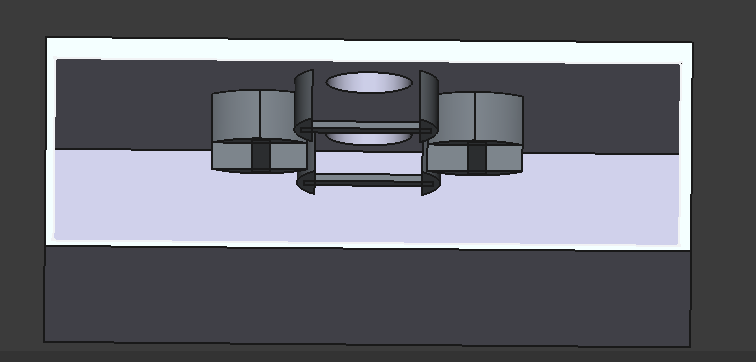

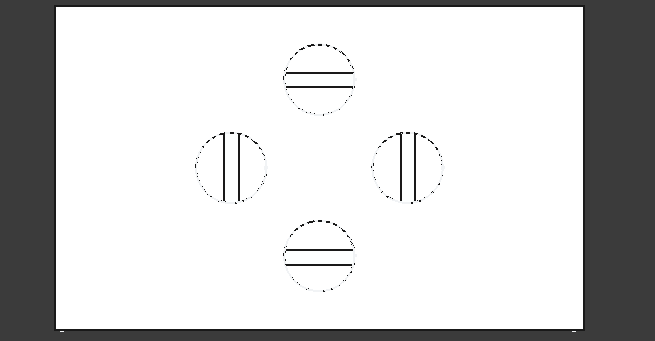

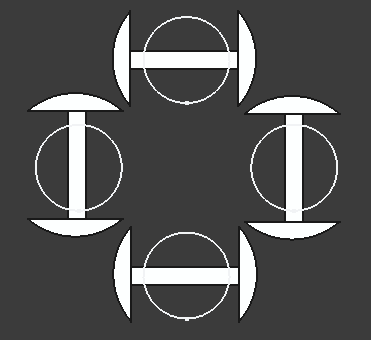

Ensuite j'ai dus ajotuer des support pour tenir les boutons qui allaient se placer dans les trous, tout en leurs laissant la place pour le connections, donc j'ai imaginer une barre qui passeraient en en dessous et entre les connecteurs sous le boutons qui ressemble a ça pour chaque emplacement de boutons.

Deuxième étape : Fabrication de la manette¶
