2023-S1 Groupe 1
Clémence et Baptiste

INTRODUCTION :

Notre Projet est de créer une machine à laver manuelle à pédale. Ce type de machine à laver comporte l'avantage de ne pas consommer d'énergie électrique et elle permet surtout une importante économie d'eau. Le deuxième objectif de notre projet est d'assister la création d'une machine a laver a partir de pièces de récupération comme un tambour .

Les spécifications que l'on souhaiterait atteindre pour notre machine à laver sont une contenance 3kg de vêtements, avec une durée de lavage estimée à 10 minutes.

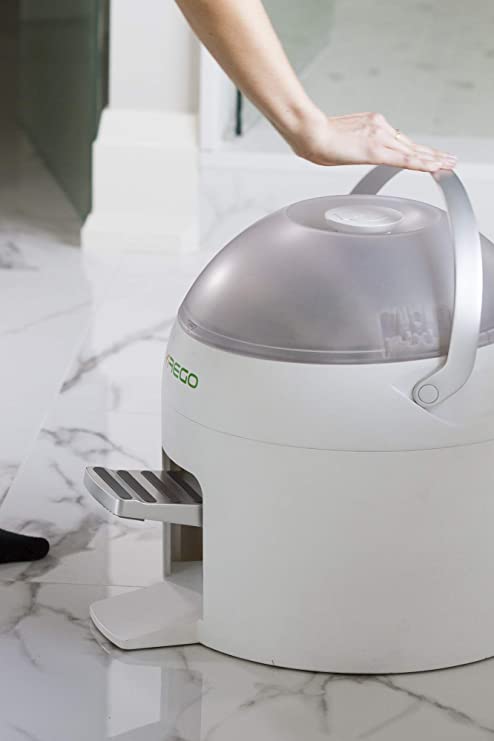

Pour notre prototype nous nous sommes inspirées de la machine Yrego Drumi.(url: https://www.youtube.com/watch?v=o424IWJB66g )

illustration

Fonctionnement machine a laver à pédale manuelle :

Dans un premier temps on place à l'intérieur du tambour les vêtements à laver avec notre lessive et de l'eau .
L'action du pied sur la pédale entraîne des bielles qui transmettent le mouvement circulaire a un axe encastré au tambour de la machine à laver créant ainsi la rotation de ce dernier .
Au dessous du tambour il se trouve le bac de rétention qui stocke l'eau qui coule du tambour, dans notre cas ce bac est rectangulaire et il est connecté a un tuyau qui assure l'exfiltration de l'eau hors de la machine.

Déroulé du projet:

Nous avons réalisé différents croquis de la machine à laver afin d'identifier les différents éléments de celle ci:

illustration
illustration

Nous avons ensuite imaginé le système interne de notre machine :
Le pédalier et son système de transmission de puissance:
Nous avons pris comme exemple les systèmes des anciennes meules de rémouleur à pédales, celles ci utilisaient le système bielle-manivelle pour transformer le mouvement de la pédale en une rotation.
Illustration vidéo du sytème : (url: https://www.youtube.com/watch?v=26uBMwWPiyU )

-:PROTOTYPE: (Pour le modèle CAO nous allons utiliser Freecad , sur Freecad il faudra installer l'extension A2plus pour pouvoir créer des assemblages et visualiser/tester notre système.)
Vidéo explicative sur les assemblages A2plus : https://youtu.be/cLcKOmL8sM4

Avant de nous lancer dans la production réel nous avons décidé de réaliser un modèle miniature afin de vérifier le fonctionnement de notre mécanisme et de pouvoir le produire plus facilement

Nous avons réalisé le tambour à l'imprimante 3D en deux partie afin de pouvoir faire ultérieurement le système ouverture du tambour.
fichier CAO du tambour:

illustration

illustration

En ce qui concerne le bac de rétention d'eau ainsi que la structure totale nous envisageons de les réaliser a la découpe laser.

Le mécanisme de notre système miniature se présente comme ceci :
fichier CAO :
illustration

il est composé :
-D'une pédale
fichier CAO :
illustration

-De différentes bielles servant a transmettre le mouvement
fichier CAO :
illustration

-de 2 axes fixes
-La boite qui contient le système est un carré de dimension 20*20 cm

Nous avons réalisé notre prototype miniature a la découpe laser , avec une épaisseur de 3mm par pièce sauf pour la pédale d'une épaisseur de mm.

Prototype réel :
image pédale proto
système tambour-bielle

PRODUITS POSSIBLES DE LESSIVE :

Nous avons aussi effectué des recherches sur les produits possibles à utiliser.
En effet si l'eau est versée dehors il faut que la lessive utilisée soit biodégradables.

De nos jours 10€/bouteille, c’est un budget qu’on aimerait pouvoir diminuer, d’autant qu’on ne sait pas vraiment quels produits sont utilisés. D’après une étude publiée sur le site Planteoscope, les français consomment en moyenne 26L de lessive par an. Si on prend une des lessives les plus vendu avec un prix de 4,20€/litre, on arrive à un budget annuel de 109,20€.

Payer quasiment 110€ par an pour utiliser des produits nocifs pour nous et la planète, c’est un peu beaucoup.

De plus ces produits ne sont pas bons pour l'environnement. En effet c’est un détergent, donc il y a des tensioactifs qui, en plus d’être irritants sont mal biodégradables et libèrent des composés chimiques toxiques en se décomposant.
Les tensioactifs sont divers et leur action est d’assurer la dilution du produit dans l’eau ou sur tout type de surface. Par exemple, il y a des tensioactifs dans nombre de shampooing et gel douche, c’est notamment ce qui fait mousser le produit.
Dans les lessives « grand public » il y a également beaucoup de parfum. Il s’agit d’un composant assez allergisant. Dans la lessive liquide, on trouve aussi des conservateurs (méthylisothiazolinone, méthylchloroisothiazolinone, ou benzisothiazolinone ) qui sont aussi allergisants.

Ces produits sont toxiques pour la faune et la flore des milieux aquatiques dans lesquels ils sont déversés.

Recette lessive maison:

-1 L d’eau
-50g de savon de Marseille en paillettes, ou vous pouvez râper 50g de votre pain de savon de Marseille saponifié à froid (environ 5€ les 500g)
-3 cuillères à soupe de Bicarbonate de soude (environ 3€ les 500g)
-En option : 30 à 40 gouttes de l’huile essentielle de votre choix
