Conception¶
Taraudage¶
Pour avoir un trou taraudé M?, il faut d'abord percer à un certain diamètre puis tarauder au diamètre souhaité. Ci-dessous le tableau des équivalences.
Taraudage | Perçage - sans taraudage - (Ø mm) | Exemple et schéma explicatif |
---|---|---|
M1 | 0.75 | |
M1.2 | 0.95 | |
M1.4 | 1.10 | |
M1.7 | 1.35 | |
M2 | 1.60 | |
M2.3 | 1.90 | |
M2.6 | 2.15 | |
M3 | 2.40 | |

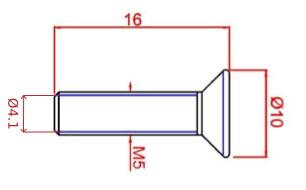

M3.5 | 2.90 | Vis filetée - exemple d'une vis M5 |
M4 | 3.25 | |
M4.5 | 3.75 | |
M5 | 4.1 | |
M5.5 | 4.6 | |
M6 | 5.0 | |
M7 | 6.0 | |
M8 | 6.8 | |
M9 | 7.8 | |
M10 | 8.5 | Pièce taraudée - exemple d'un taraudage M5 |
M12 | 10.2 | |
M14 | 12.0 | |
M16 | 14.0 | |
M18 | 15.5 | |
M20 | 17.5 | |
M22 | 19.5 | |
M24 | 21.0 | |
M27 | 24.0 |
