Ceci n'est qu'un début de recherche d'informations sur internet pour fabriquer avoir une idée du matériel nécessaire pour réaliser soi-même une lampe à gravité.
Késako :
https://fr.wikipedia.org/wiki/GravityLight
Voici deux liens vers un projet de lampe à gravité :
https://rimstar.org/science_electronics_projects/gravity_light_homemade_diy.htm
https://rimstar.org/science_electronics_projects/gravity_light_homemade_diy_v2.htm
Parts¶
tige semi-rigide¶
fil de fer + tuyau de douche ou gaine thermo
Cycle=cy
1cy\3ms
1t = 2 cy = 6 ms
1t\6ms=10000/60000=10000t/1min

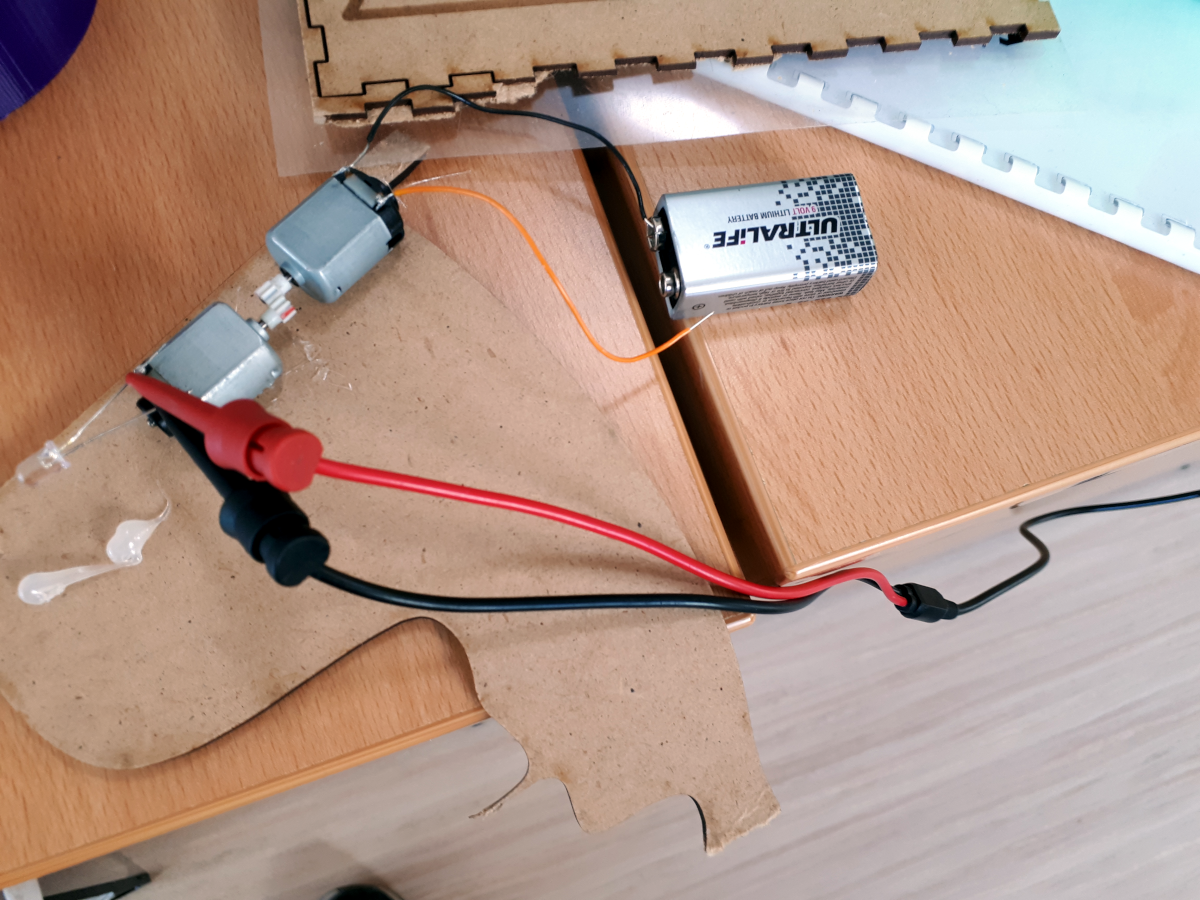

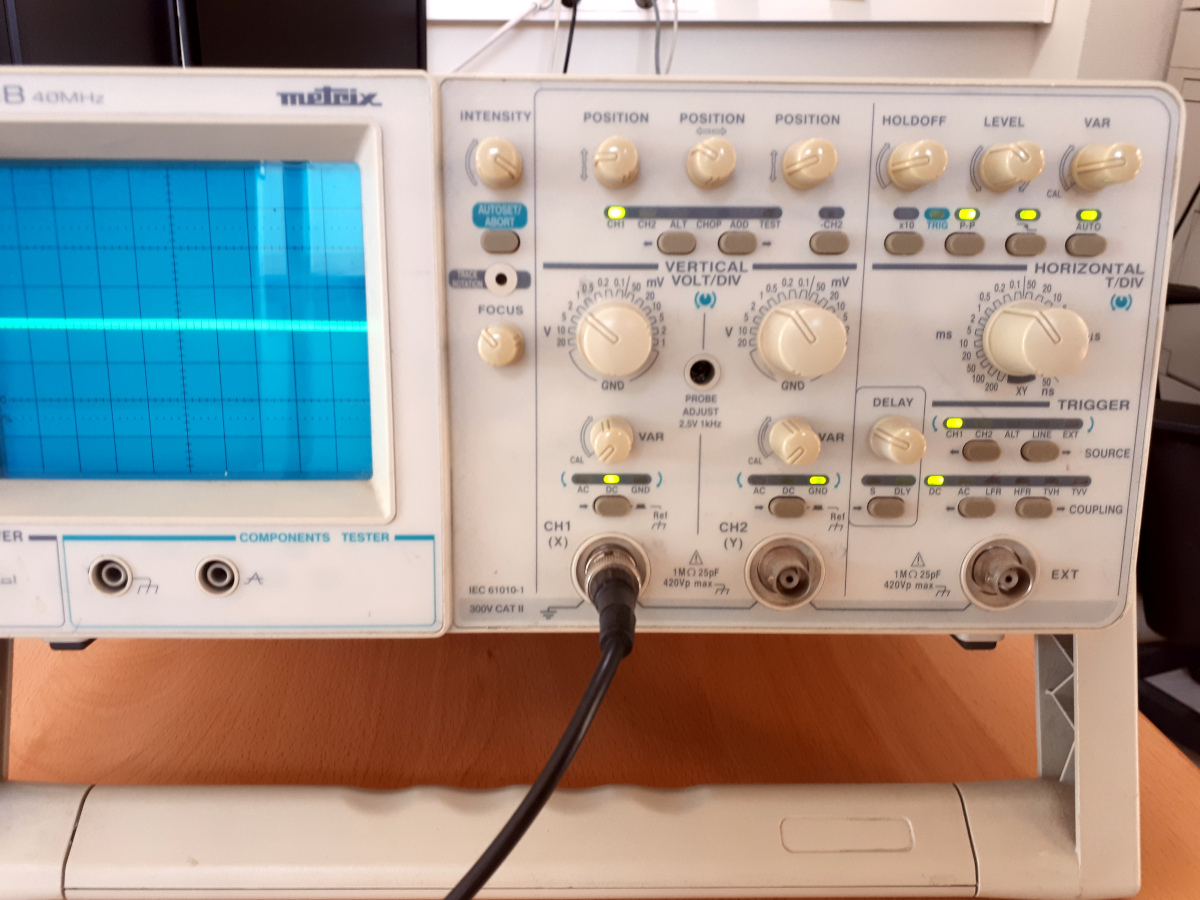

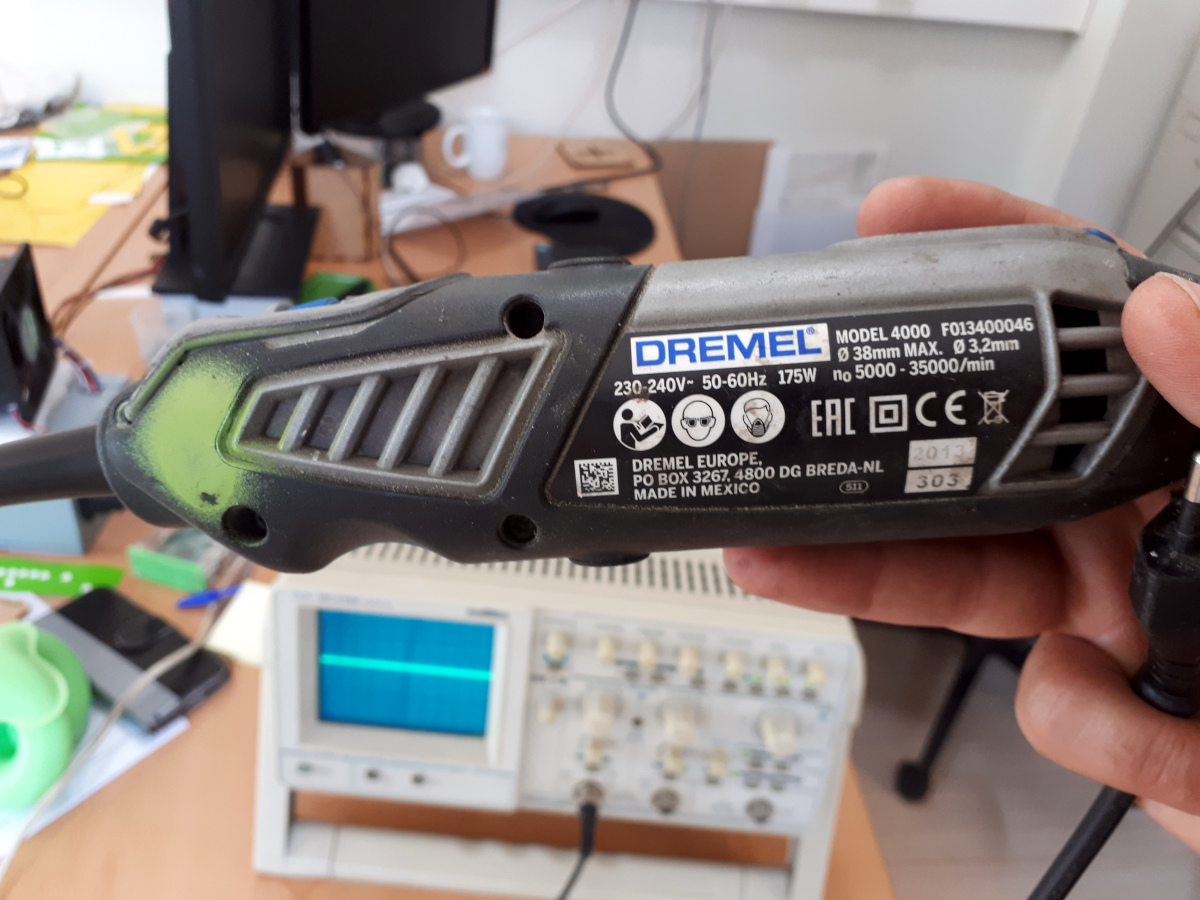

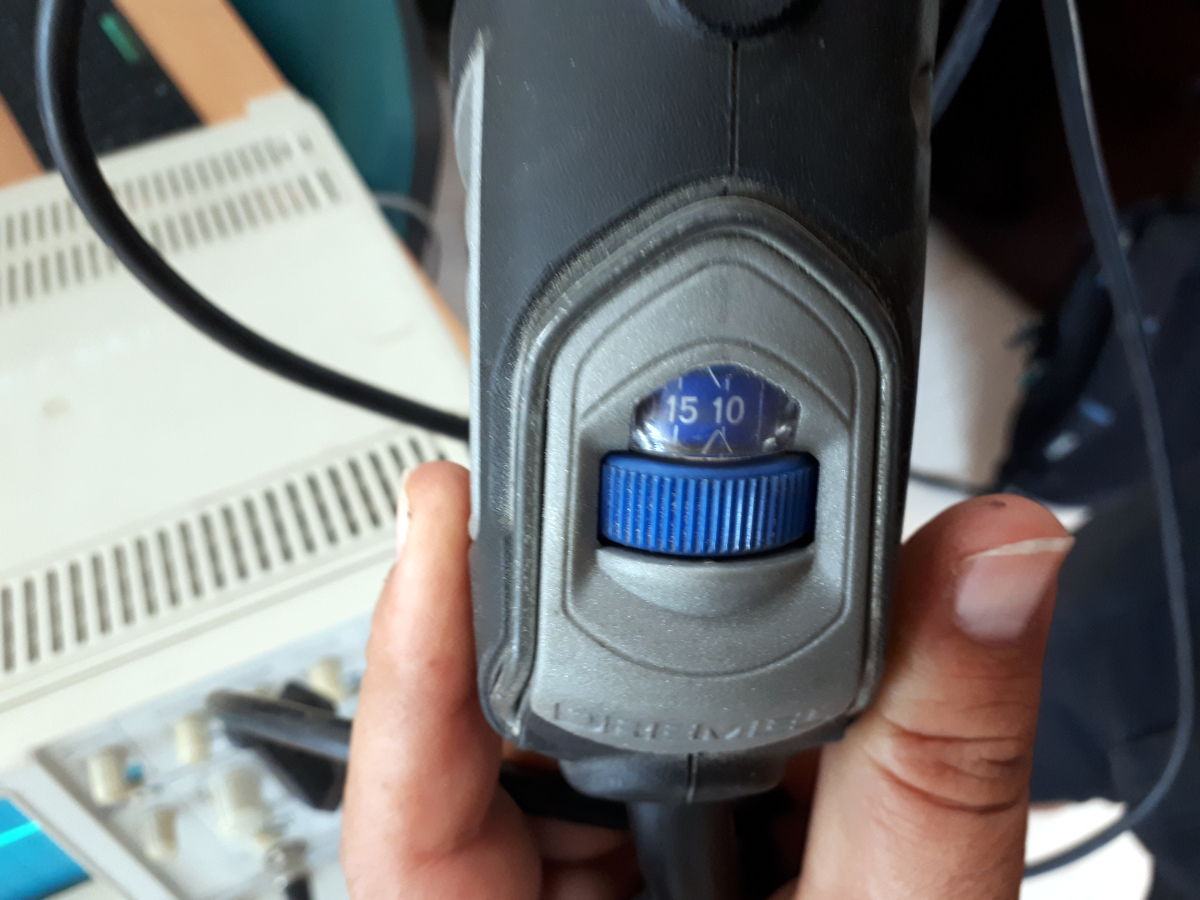

Calculs réalisés à l'aide d'un oscilloscope et d'un Dremel. (Ce dernier pour la comparaison sonore)

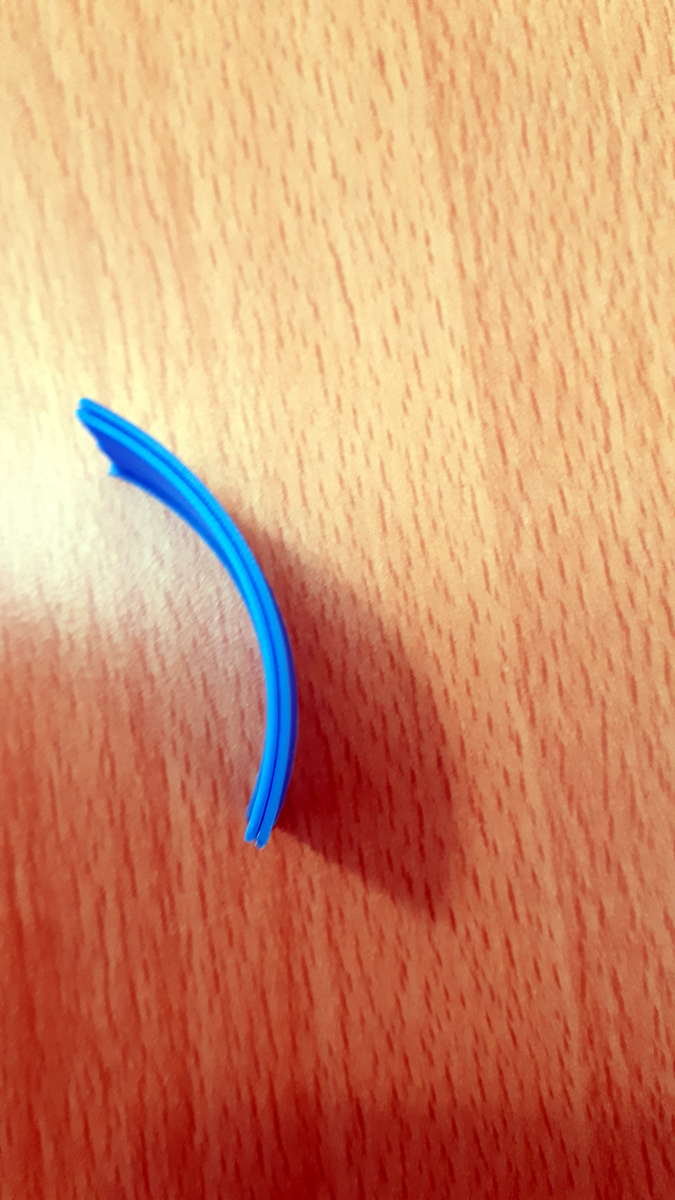

25/09/2018:Quelques tests ont été effectués pour le capuchon du réflecteur (celui-ci fait avec un bout de canette de coca).

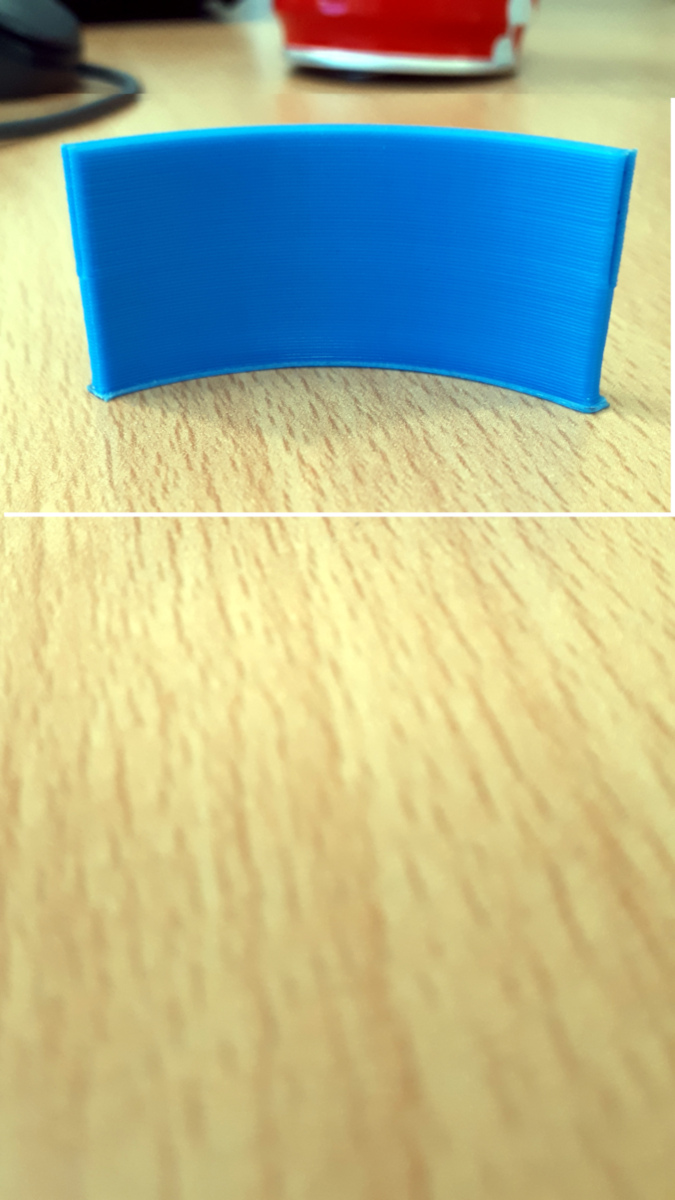

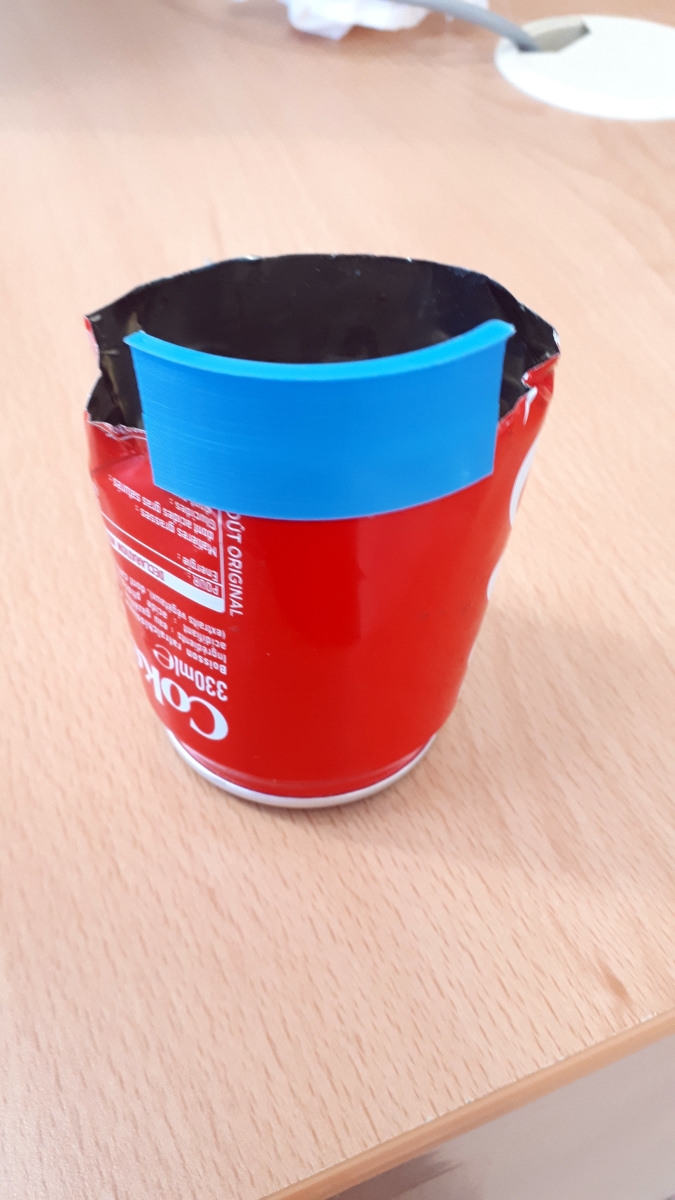

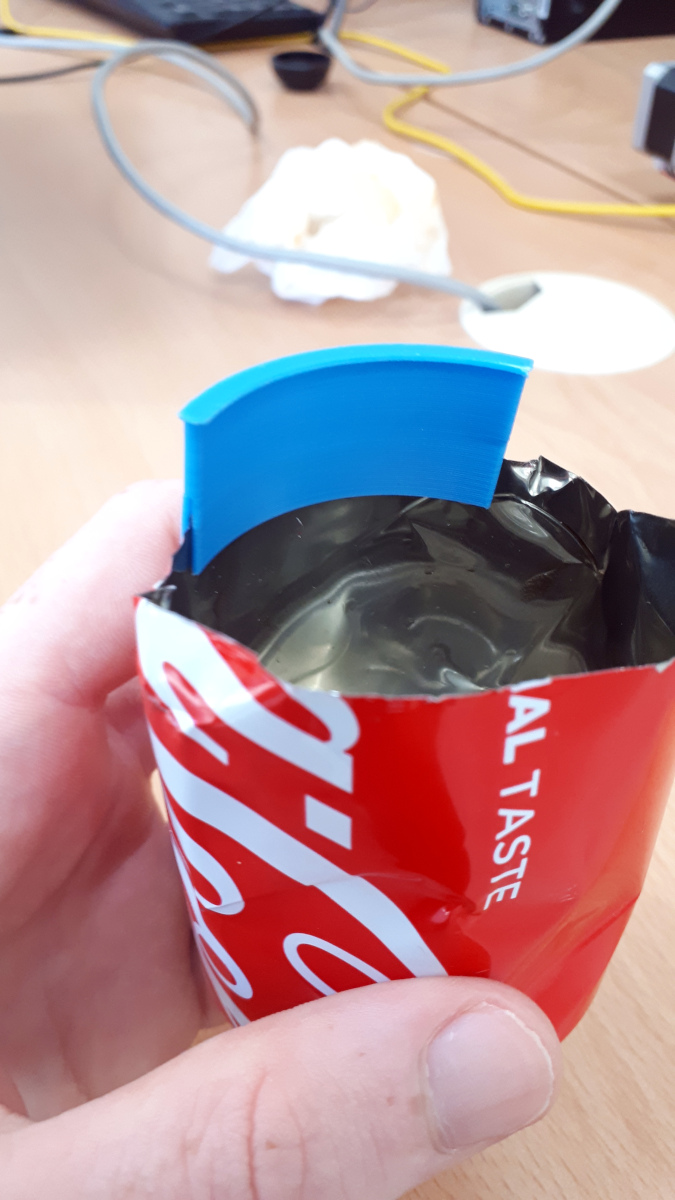

- Le premier est la base du capuchon.

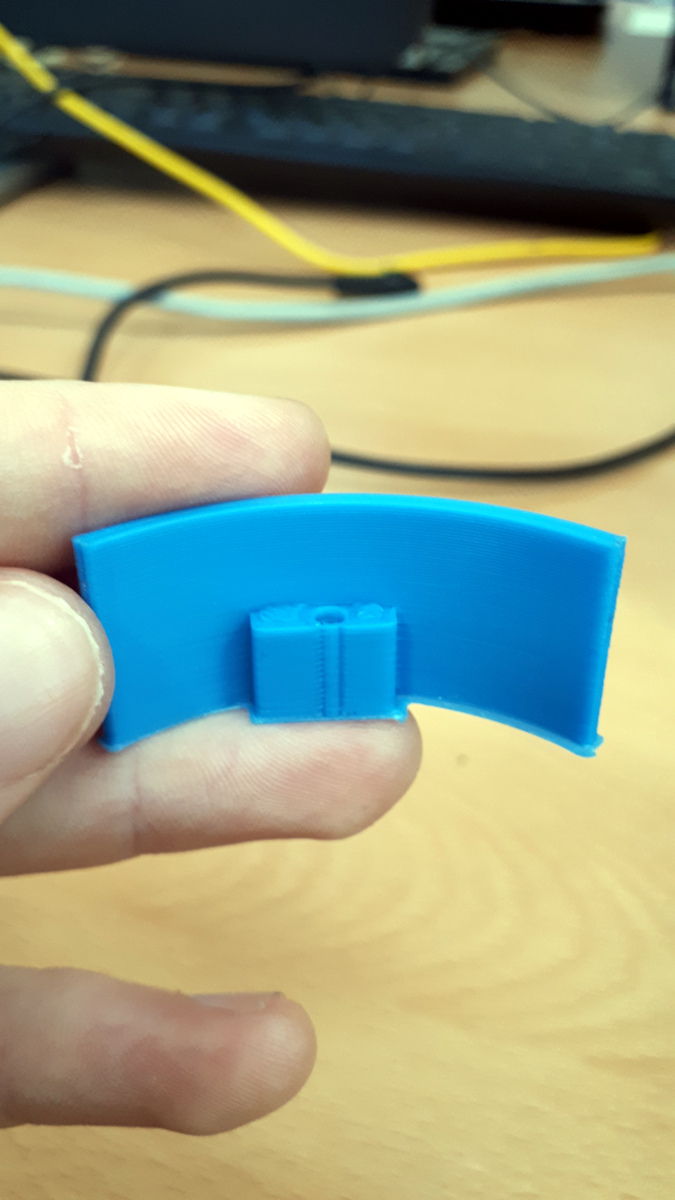

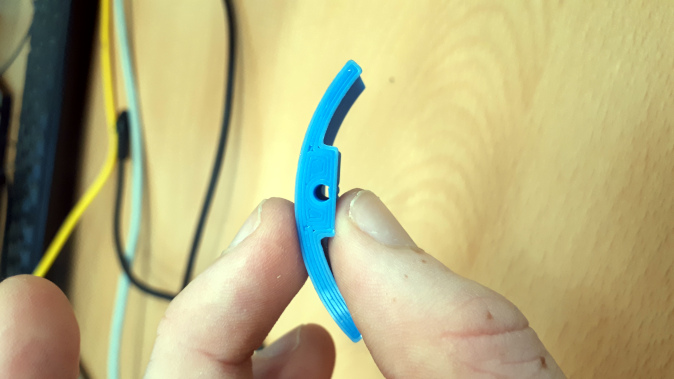

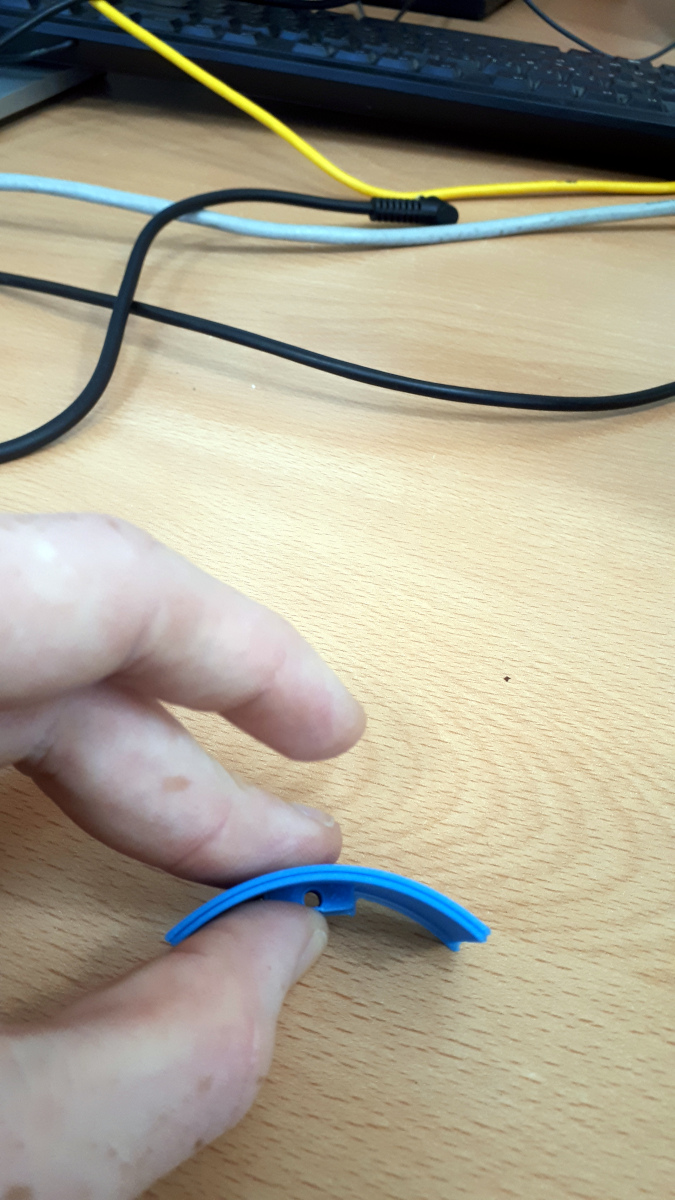

- Le second essai est un prototype de la fixation du tuyau.
- Boite 120x120x120mm 10mm d'épaisseur: http://projets.cohabit.fr/redmine/attachments/197/box_120x120x120_10mm_DEUX.svg possède trous nécessaire pour faire passer l'axe ainsi que le moteur.
- 160 dents/8 dents: rapport de force de 20; besoin d'un rapport de force de 200; ajouter des engrenages.
- Réa 20mm: bouteille 80g; on commence à faire tourner.
- Réa 10mm: bouteille 260g; tourne.
- Axe de 6mm de diamètre; couper les rondelles MDF à 5,8mm de diamètre dans la face intérieure à la découpeuse laser.
Si besoin, se référer à http://projets.cohabit.fr/redmine/documents/32 à partir du 21/09.
Fichiers SVG + FCStd : http://projets.cohabit.fr/redmine/projects/lampe-a-gravite/files
A faire:
- Manivelle.
- Faire tenir sur la table sans avoir à tenir la boite.
02/10/2018:
****Prototype de boite****
Engrenages rajouté pour optimiser le rapport de réduction.(engrenages 156 dents + 30 dents)
*Test effectué mais non concluant, l’axe tourne mais la Réa ne tourne pas.
-Rapport de réduction à 5,33…(160/30)
-Nouvel axe ajouté (160mm).
-Boite 120x120x120mm 10mm d'épaisseur
-Engrenages 160 dents/30 dents = engrenages axe bas.
-Engrenage 156 dents = engrenage axe haut.
-Rondelles MDF de 3mm de diamètre découpé au laser.
-Une rondelle MDF collé à l'engrenage et a l'axe du haut l’autre rondelle du haut n’est collé qu’a l’engrenage.
-Deux nouvelles Parois Box MDF de 10mm de diamètre découpé au laser avec un nouveau trou apparent (à 6mm du rebord du haut des nouvelles parois) pour faire rentré l’axe ajouté.
-Trou dans la parois MDF pour le moteur trop bas de 0,02mm. *EDIT: Remonté de 0,2mm mais à caler car trop bas.

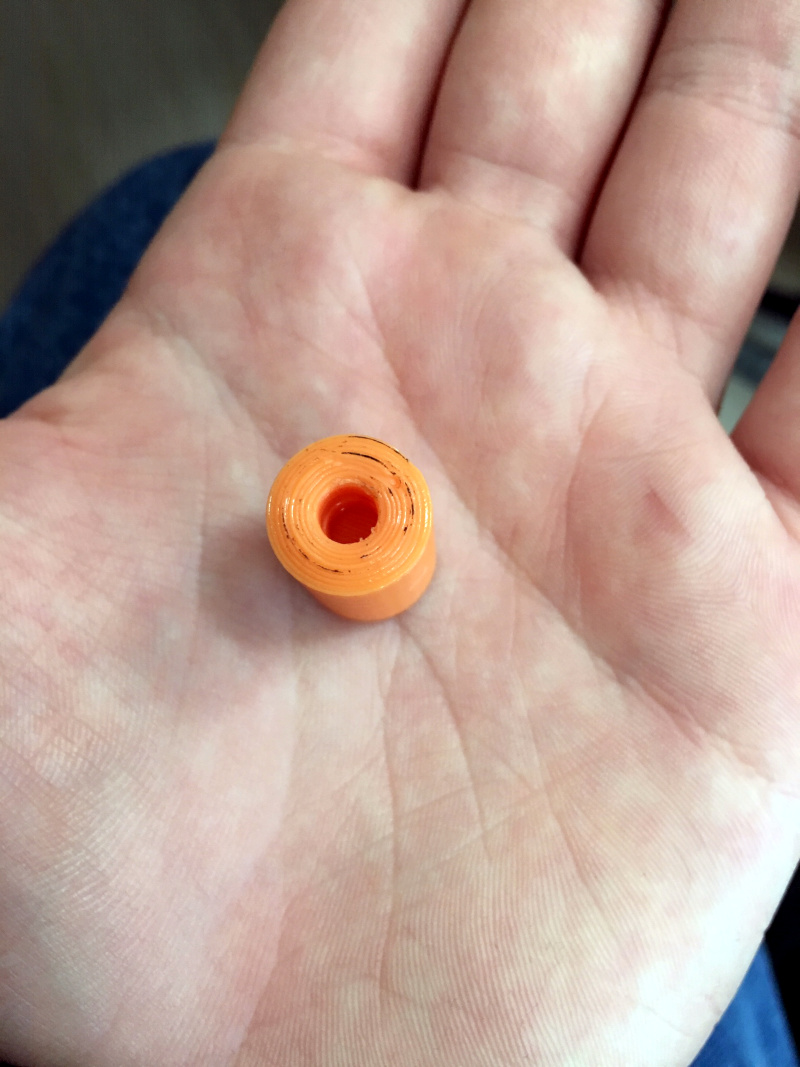

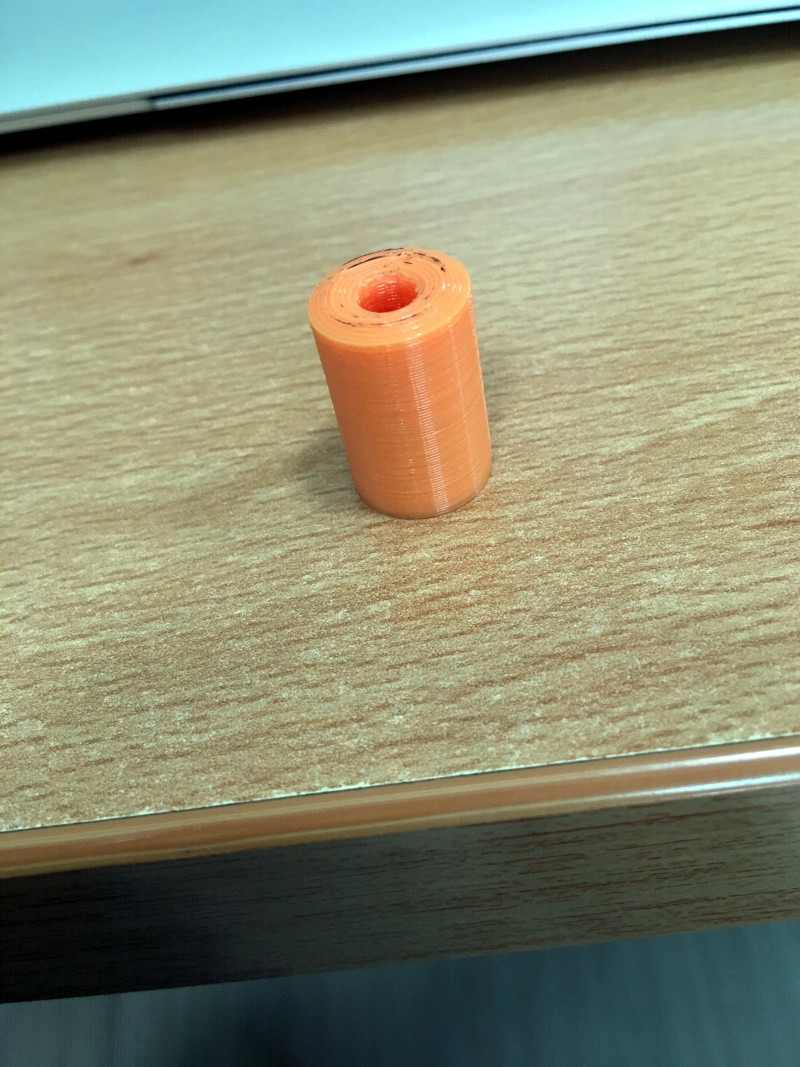

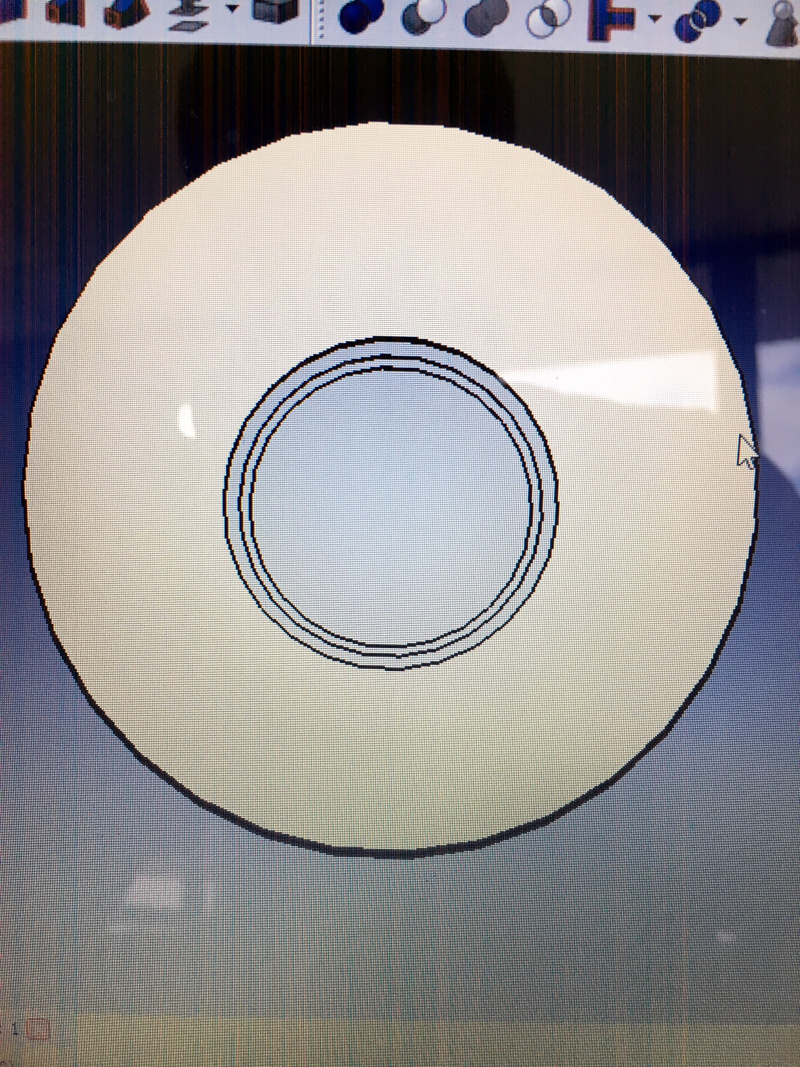

-Prototype d'embout de manivelle imprimé, a refaire.
10/10/18:
-Engrenage axe haut modifié, passé à 160 dents.
-Tests de nouvelles parois boîtes. Trou moteur descendu et réduit car trop large. Trous axes modifiés
-Manivelle imprimée ( fait le 05/10)
A faire:
-Diminuer le rapport de réduction.
-Découper à la laser la dernière pièce de la manivelle.
-Faire tenir sur la table sans avoir à tenir la boite.
Condensateur¶
Pauses¶
- Fishly and Weiss - der lauf der dinge
- Ada Lovelace
- Le jeu de la vie
- œuvre engrenages / mur
- formule 1 freinage mercedes récupération d'énergie
fabrication¶
| Pièces | Matèriau | Quantité | fichier |
|---|---|---|---|
| engrenage 40 dents | PMMA 3mm | 1 | 0 |
| engrenage 140 dents | PMMA 3mm | 1 | 0 |
| engrenage 120 dents | PMMA 3mm | 1 | 0 |
| boîte-face-1 | mdf 10mm | 1 | 0 |
| boîte-face-2 | mdf 10mm | 1 | 0 |
| boîte-face-3 | mdf 10mm | 1 | 0 |
| boîte-face-4 | mdf 10mm | 1 | 0 |
| boîte-face-5 | mdf 10mm | 1 | 0 |
| entretoise 10mm | mdf 10mm | 3 | 0 |
| entretoise 5mm | mdf 5mm | 3 | 0 |
