Wiki du projet Openbeelab : Balance de Ruche¶
L'objectif de ce projet est de concevoir une balance de ruche, réparable, simple à fabriquer, abordable, et fiable sur le long terme.
Cela peut permettre aux apiculteurices d'obtenir des balances de ruches plus facilement et d'être plus autonomes sur la maintenance par rapport aux balances du marché, tout en aillant une très bonne précision de mesure tout au long de l'année.
Openbeelab est un projet toujours ouvert aux améliorations, et aux retours des utilisateurices.
Vous trouverez de quoi vous lancer dans la fabrication, mais aussi le fils rouge du projet, ainsi que les détails techniques et scientifiques du projet.
- Table of contents
- Wiki du projet Openbeelab : Balance de Ruche

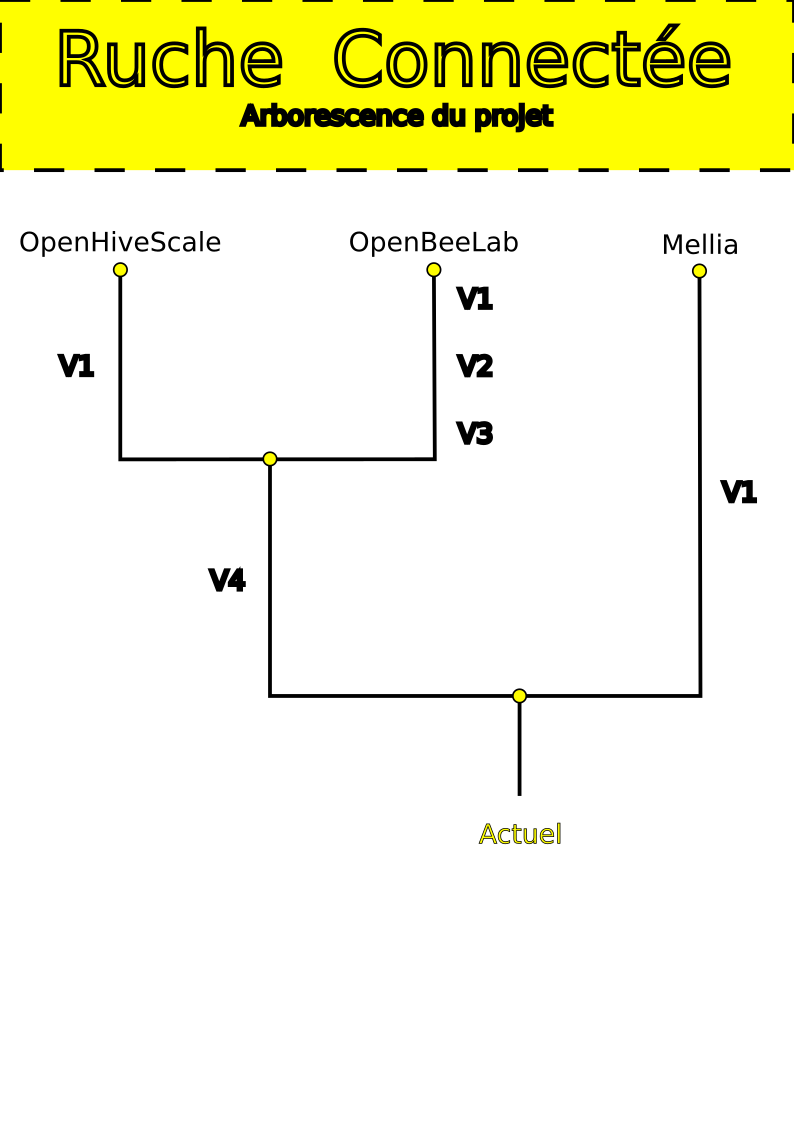

Historique des versions¶
Plusieurs versions ont été mises au point durant le projet, elles sont recensées avec les explications des principes et les raisons pour lesquelles elles n'ont pas été retenues. L'historique des versions permet de comprendre le fil rouge des choix techniques.
Modèle actuel de la balance.¶
La dernière version de la balance openbeelab c'est le modèle 5 :
Ce modèle est optimisé pour une moyenne production (entre 200 et 1000 exemplaires), mais elle peut se faire en un seul exemplaire tout de même. Le coût de fabrication d'une balance en moyenne série est autour de 130€ (en février 2024).
Partie mécanique :¶
Pour fabriquer la balance les moyens de fabrication sont : impression 3D (PLA), découpe laser (Inox), Découpe, perçage, pliage.- Pour télécharger la CAO (FreeCAD) :
- Modèle 5 CAO complète pour les grandes tailles : openbeelab_5.FCStd
- CAO du support de contrepoids pour les petites tailles de ruches : Support_contrepoids_petite_taille.FCStd
- CAO de l'équerre mise à plat : Equerre_laser.FCStd
- Pour télécharger les plans des pièces à usiner : Dadant.pdf , Langstroth.pdf , Voirnot.pdf , Warre.pdf
- Pour télécharger les fichiers stl pour l'impression 3D : Les STL Dadant et Langstroth Les STL voirnot Warre
- Pour télécharger les fichiers svg pour la découpe laser : Openbeelab_5-Pieces_laser.svg equerre_laser.svg
Partie Electronique :¶
Cette partie n'est pas encore effectuée.
Une fois les composants choisis, il faut remplir leurs dimensions dans la CAO pour le carter de la fourche optique et la dimension du balancier.
Il y a aussi une partie électronique dans Assemblage_de_la_balance pour le montage du balancier.
La conception mécanique du modèle 5 de la balance.¶
Vous y trouverais le cahier des charges et toutes les recherches de solutions techniques du modèle 5 de balance openbeelab.
Cahier des charges de la balance de ruche Openbeelab.¶
Conception du produit¶
CAO paramétrique¶
Assemblage de la balance¶
Pistes d'améliorations¶
