Projet

Général

Profil

Andiana Rason

J'étudie au département informatique. Je suis passionnée par la musique, je joue du piano et je compose quelques sons.

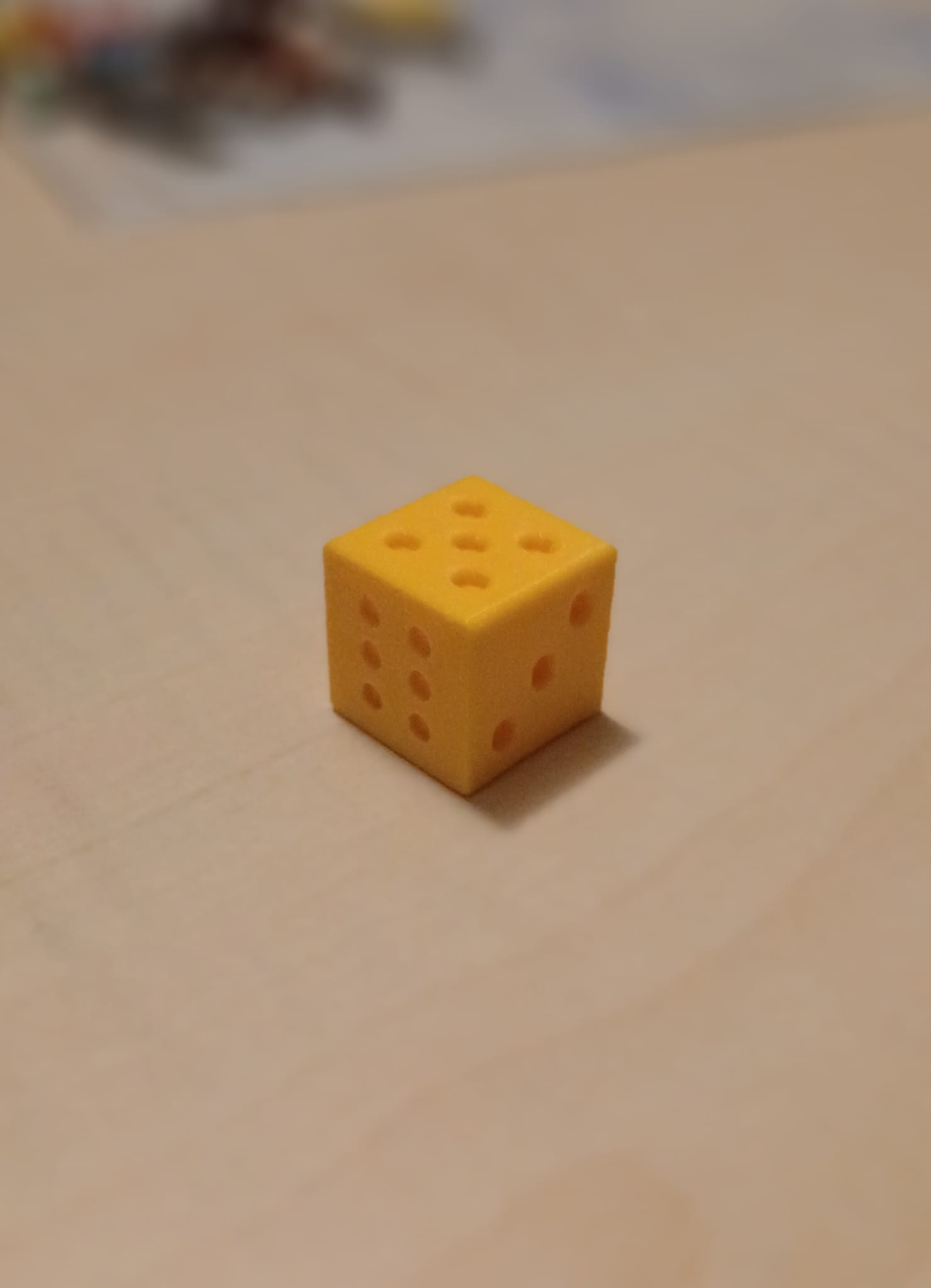

Dé à six faces

Modélisation d'un dé à six faces avec FreeCAD.

Pot à crayon

Découpe laser d'un pot à crayon créé à partir d'un générateur de boîte "boxes.py" et Inkscape.
Tuto du pot à crayon

Mon projet : Ocarina

Je veux réaliser un ocarina à 12 trous personnalisé avec mon personnage gravé dessus.
Pour ce faire, il me faut un modèle d'ocarina déjà réalisé que je dois modifier afin d'intégrer ma gravure avant de l'imprimer.
Il faut qu'il soit fonctionnel, c'est-à-dire qu'il soit jouable et que les notes soufflées soit claires et fluides.

5 Novembre 2026

Modèle à imprimer

Pour commencer, je cherche un modèle d'ocarina déjà réalisé.
Lien du modèle repris : Il contient le fichier .stl de l'ocarina.

Paramètres d'impression utilisés par l'auteur :

Imprimante : Creality CR-10
Support : Oui
Résolution : .2
Remplissage : 100%

Notes de l'auteur :

I print mine at .2 layers, 100% infill (personal pref) on esun PLA pro.
Have gone as rough as .4 layers, 20% infill, 1.8mm walls with success.
Just keep a good wall size.
Print vertically.

tuto motif à graver

Dans Inkscape :

- importer l'image
- sélectionner dans le menu Chemin > Vectoriser un objet matriciel
- ajuster le seuil de luminosité
- effacer l'image d'origine en ne gardant que le tracé vectoriel
- sélectionner tout le motif et aller dans Chemin > union pour fusionner toutes les formes

Enregistrer au format SVG Inkscape ou SVG standard

Dans FreeCAD :

- Importer le fichier STL de l'ocarina
- Importer le fichier SVG du motif en choisissant l'option "SVG as geometry"

- Aller dans l'atelier Draft
- Sélectionner toutes les lignes du motif dans l'arbre de construction
- Cliquer sur l'outil Agréger pour fusionner les lignes en une face pleine ou un contour fermée

- Aller dans l'atelier Part > Projeter sur une surface > Sélectionner la surface de projection
- Cliquer sur la zone de l'ocarina où mettre le motif
- Cliquer sur Select data object
- Sélectionner le motif SVG
- Régler la profondeur d'extrusion sur 0.5mm
- Cliquer sur OK

- Sélectionner le modèle de l'ocarina dans l'arbre de construction
- Maintenir Ctrl et sélectionner le motif projeté
- Cliquer sur Soustraction

- Exporter le projet au format STL

12 novembre 2026

Je dois trouver un tuto pour graver le motif réalisé sur Inkscape pour enfin passer par l'impression 3D. Je pourrais par la suite tester sa sonorité, sa prise en main et puis détecter les éventuels défauts et améliorations à apporter et résoudre.

19 novembre 2026

Impression de l'ocarina sans motif pour tester l'objet.
imprimer à l'horizontale avec du PLA violet avec support
3h7 d'impression avec 66.25g de fil
regarder la machine utilisée :
