Naelle Valat¶
Présentation¶
Étudiante en 1ère année de Master Design Situé : milieux et matériaux (Université Bordeaux Montaigne).
Stage de 7 semaines en prototypage numérique (04 mai au 19 juin 2026).
Sommaire¶
- Contenu
- Naelle Valat
- Présentation
- Sommaire
- Impression 3D
- Découpe laser
- Couture et broderie
- Autres moyens de fabrication
Impression 3D¶

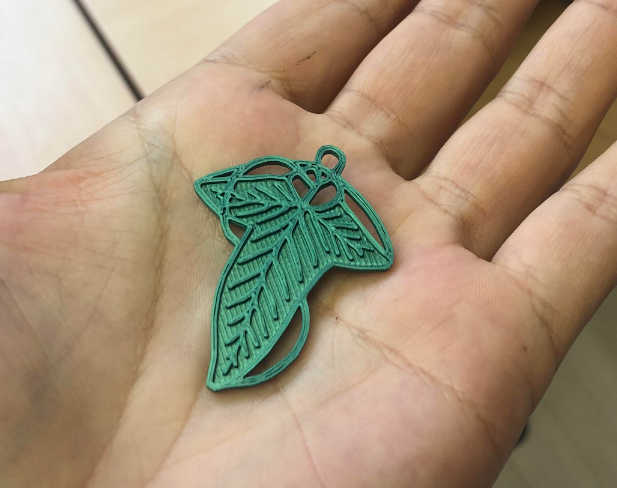

Tirette fermeture à glissière "Feuille de la Lorien"¶
Création d'une tirette/porte-clef inspiré(e) de l'univers du Seigneur des Anneaux.¶
Conception sur FreeCAD -> Import d'une image et construction à la plume puis extrusion de l'esquisse.
Impression 3D au filament PLA vert métallisé.
Voir tracés FCStd et STL ci-joints : Feuille Lorien N.VALAT.FCStd ; Feuille Lorien N.VALAT.stl

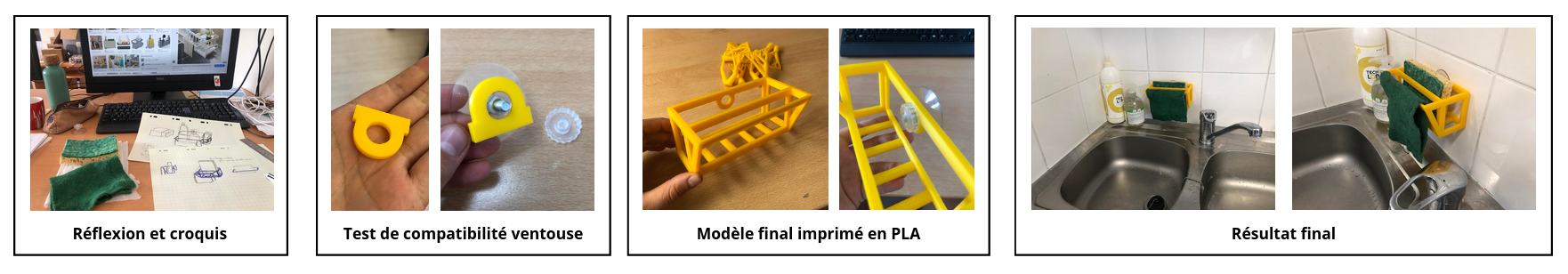

Porte-éponge évier FabLab Coh@bit¶
Création d'un porte-éponge ventousé pour l'évier du coin cuisine¶
Problème observé : Les deux éponges ainsi que la lavette de l'évier sont souvent laissées dans la vaisselle ou sur le bord, à coté du savon/liquide vaisselle => Elles ne sèchent pas et traînent, ce qui n'est pas très hygiénique lorsque l'on souhaite s'en servir pour nettoyer.
Solution envisagée: Créer un porte-éponge 2 en 1 (porte-éponge + support de lavette) pour éviter un contact avec l'eau et favoriser leur égouttement/séchage. L'idée est de proposer un module simple et non encombrant (facilité pour l'agent d'entretien + place autour de l'évier) qui serait suspendu à la crédence carrelée grâce à une ventouse vissable (trouvée au FabLab).
Conception et modélisation sur FreeCAD:
Prise de mesures (place autour de l'évier, éponge, lavette, ventouse ...) et réflexion pour créer une structure géométrique simple (facilité d'impression, optimisation matériau) sur papier.
Création d'une première pièce pour tester la compatibilité de la partie support de la ventouse avec cette dernière.
Construction de ma pièce en 3D en veillant à limiter la nécessité de support lors de l'impression => optimisation matériau (voir fichiers ci-joints : Porte-éponge FabLab.stl ; Porte-éponge FabLab.FCStd).
Impression en PLA jaune/orange (voyant).
Clef USB Épée "Narsil"¶
Création d'une clef USB inspirée de l'univers du Seigneurs des Anneaux (et oui encore !).¶

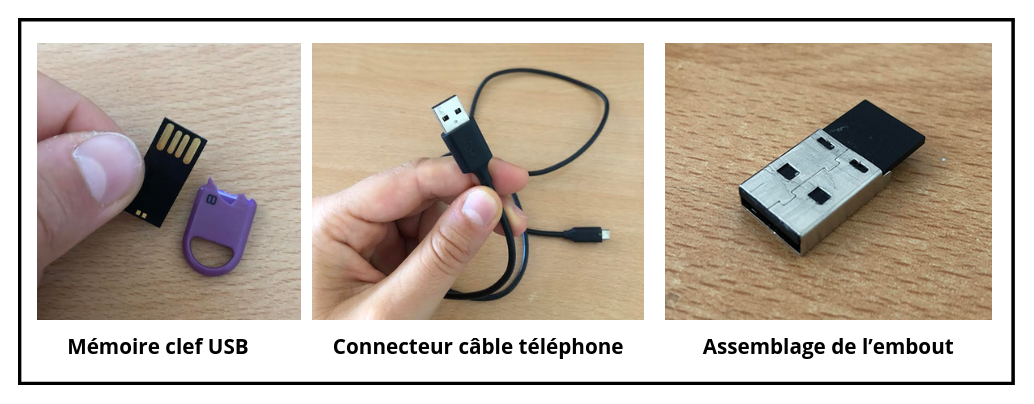

Bricolage d'un connecteur USB :
Clef USB en plastique qui se casse au niveau du connecteur => Récupération de la carte mémoire mais inutilisable en l'état.
Trouve un vieux câble USB pour récupérer le connecteur en métal => Assemblage des deux composants à la colle forte après test de fonctionnalité à l'ordinateur.
Conception d'une coque fantaisie :
Utilisation de FreeCAD et aide de quelques tutos pour créer des lissages/balayages ( voir : https://wiki.freecad.org/Part_Sweep/fr ; https://www.youtube.com/watch?v=lu9iZaAGxbg).

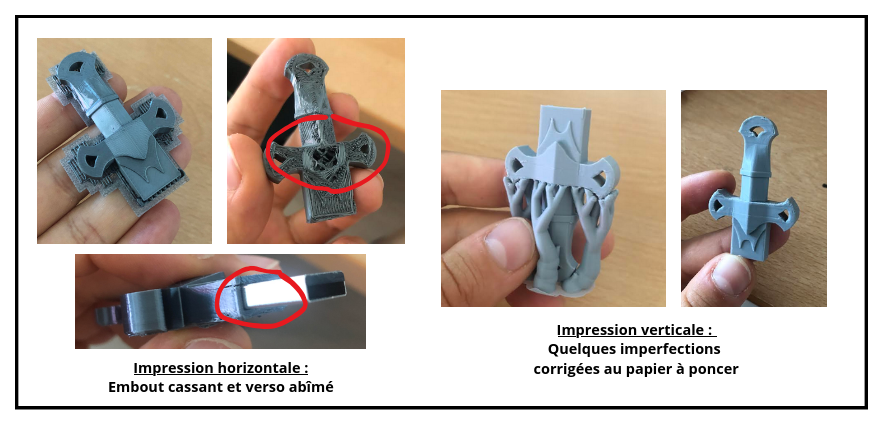

Impression en PLA gris clair VERTICALEMENT pour L'Épée + supports arborescents car une impression horizontale de l'épée ne rend pas assez solide l'embout dans lequel sera placé le connecteur !
Fichiers ci-joints : Épée clef USB.FCStd ; Épée clef USB.stl.
Assemblage des pièces et enroulage fil de couture noir autour du pommeau pour esthétique.
Conception d'un capuchon adapté :
Même procédés et contraintes que pour la coque.
Fichiers ci-joints : Capuchon clef USB.FCStd ; Capuchon clef USB.stl.

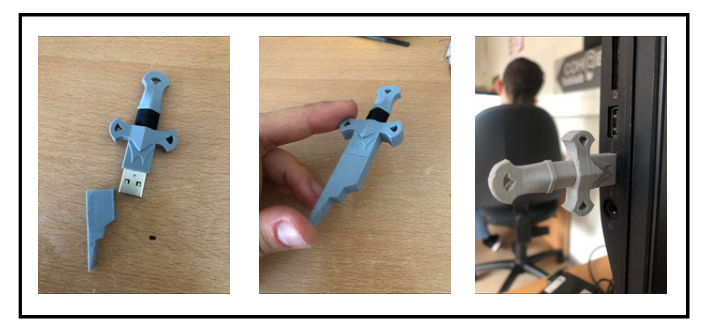

Résultats finaux :
Découpe laser¶
Matériel pédagogique primaire Géométrie¶
Formes et règle :¶
- Tracer les formes sous inkscape pour les découper ensuite au laser dans du plexi transparent de différentes couleurs
- Dessiner une règle de 20cm non graduée et dont un des bords est en forme de vague, et la découper dans du plexi transparent.
Dessins de référence et résultat règle 20cm
Médaille March'athon¶
Création d'une médaille en 2 couches rivetées.¶
- Création des tracés numériques sur Inkscape.
- Tests de découpe et gravure sur plaque de PLA 3mm (couleurs, rendu, profondeur gravure, ...) pour 1ère couche et sur PMMA 4mm pour la 2ème couche (découpe laser).
- Conception des rivets sur FreeCAD (impression 3D).
- Assemblage de la médaille.
Porte-clef Mascanha - II¶
Logo de l'album II de Mascanha (nom d'artiste de D. VALAT, mon père, guitariste et compositeur). N'hésitez pas à aller écouter ! https://www.youtube.com/@MascanhaMusic/videos- Création des tracés numériques sur Inkscape.
- Découpe et gravure sur plaque de PLA 3mm et sur PMMA 5mm (découpe laser).
Cadeau fête des mères 2026¶
Création d'un module et d'un décor en MDF coloré avec Inkscape et la découpeuse laser¶
Voir tracés SVG du projet ci-joints : Tracés module Famille.svg
Contraintes (Éco-conception):- Utilisation de chutes de MDF (pas de matériau neuf).
- Limiter l'utilisation de colle.
- Optimisation générale (temps de découpe, nombre d'essais, répartition sur le matériau ...).
Coeur du projet :
Inspiration du concept de carte pop-up pour donner un effet de profondeur avec du paysage et créer ma scénographie : Univers de ma famille (animaux, silhouettes, maison, paysage).
Utilisation de la vectorisation d'objet matriciel et de la plume pour la partie design, et la construction géométrique pour les éléments d'encliquetage et de socle.
Test d'échantillon pour l'encliquetage (trouver les bons rapports entre partie mâle et femelle) -> Pour très bon ajustement, voir image ci-dessous ("schéma cotations").
Test et peinture à la bombe aérosol des couches de décor pour un meilleur rendu (marron clair, marron foncé, vert clair, gris clair).
Évolutions :
Créer une structure englobante pour ce décor avec les parties supérieure et intérieure arrondies : Utilisation d'une technique de découpe du MDF pour pliage comme ci-dessous (modèle utlisé : kerf-cut.pdf) + Modification des couches 1 et 5 (chat+montagne) pour coffrage.
Mesures et tests de découpe (réutilisation des essais grands formats ratés pour créer les nouveaux plus petits).
- Système d'encliquetage jugé peu esthétique pour la partie extérieure -> Collage colle forte.
- Difficultés dans correspondance des barrettes arrondis avec arrondi intérieur -> Mesures à la ficelle, essais et rectifications en réutilisant les mêmes pièces (raccourcissement).
- Difficulté de placement/alignement des formes arrondis (souples) sur le coffrage -> Création d'un guide réalisé à partir des chutes de découpes des couches 1 et 5.
- Encliquetage -> Couches 2, 3 et 4 dans les encoches horizontales de la pièce A.
-> Pièce B dans les encoches verticales de la pièce A.
-> L'assemblage obtenu est nommé "Pièce CENTRE".
- Collage -> Déposer un filet de colle forte sur les deux petites arrêtes de la pièce A (qui fait partie de la pièce CENTRE).
-> Tenir la pièce C arrondi pour coller ses pieds à la pièce A (intérieur de la pièce C sur extérieur de la pièce A).
-> Placer la couche 5 (face bleu vers le ciel) dans le guide.
-> Déposer un filet de colle forte sur le pourtour de la pièce C (qui fait partie de la pièce CENTRE).
-> La déposer sur la couche 5 en veillant au bon alignement (pas de dépassement).
-> Déposer un filet de colle forte sur le pourtour de la pièce C.
-> Placer la couche 1 par dessus en veillant à l’alignement.
Couture et broderie¶
Initiation à la machine à coudre/brodeuse¶
Objectif : Comprendre le fonctionnement et apprendre à me servir de la Brother Innovis du FabLab Coh@bit et réaliser quelques pièces de couture/broderie.
En suivant les étapes du guide de démarrage et en me renseignant sur internet, j'ai appris à monter les différents éléments sur la machine et comprendre leurs fonctions (quels sont les outils, quels sont les différents types de points, quel pied pour quel type de points, les étapes de bobinage, l'installation d'une canette,...).
Couture¶

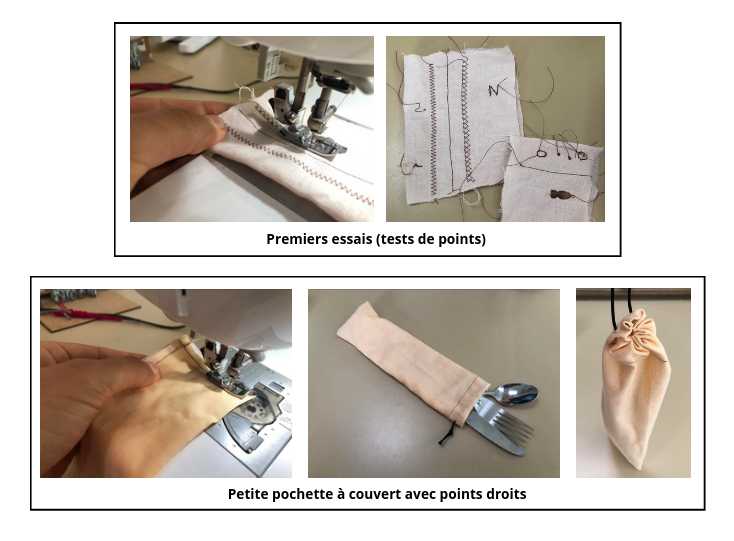

Pour débuter, j'ai testé des tissus de natures différentes avec des motifs de points variés (utilitaires, décoratifs et de caractères) puis j'ai réalisé une petite pochette à couvert pour m’entraîner à créer des jointures en point droit bien alignées (veiller à guider correctement le tissu, gérer la vitesse de pique, maniement de la pédale,...).

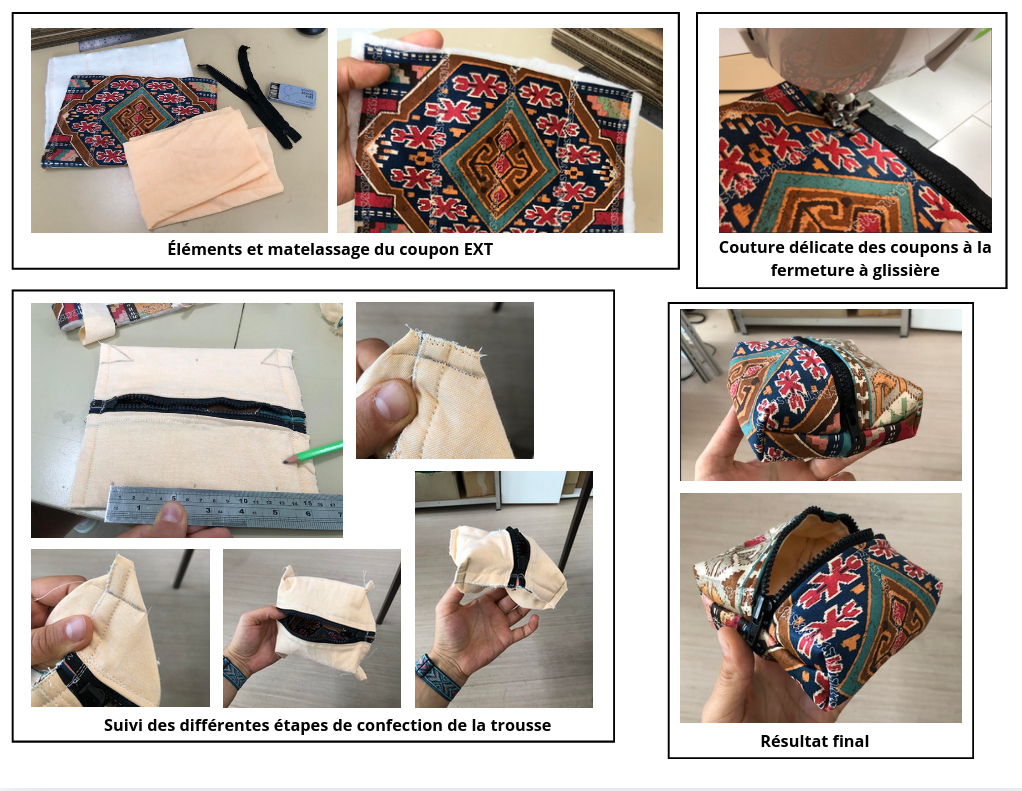

Projet :
Grâce à des tissus et une fermeture éclair de récupération, j'ai réalisé une petite trousse de 150x120x50mm pour les protections periodiques (ou autre pour ceux qui veulent !).
- Un tissu coloré bariolé pour la partie extérieure préalablement matelassé avec une couche de molletonné (EXT). Comment matelasser un tissu ? https://www.atelierdelacreation.com/blog/78-tuto-couture-comment-matelasser-un-tissu
- Un tissu coloré uni pour la partie intérieure (INT).
NB: Le fait de matelasser la trousse permet d'obtenir une meilleure tenue et une texture plus agréable (tissu dense et non élastique) => Conseil : Coller les deux surfaces avant de piquer pour matelasser avec thermocollant ou colle en spray.
J'ai ensuite suivi le tutoriel suivant : https://aufildeleontine.com/blog/tuto-couture-coudre-une-trousse-pour-la-rentee-b32.html
Difficultés rencontrées :- Adapter la taille des coupons/éléments pour qu'elles correspondent aux dimensions souhaitées pour la trousse finale (pas de règle de trois qui marche ou de modèle standard) donc j'ai estimé, calculé en fonction de mes contraintes (taille de la fermeture à glissière, tissus disponibles, ...) => Pour une trousse de 150x120x50mm, utiliser 2 coupons EXT de 260x180mm ; 2 coupons INT de 260x180mm et une fermeture glissière de 175mm.
- Coudre la fermeture à glissière aux coupons => Surtout pour les deux premiers passages à cause de l'étroitesse.
Broderie¶
Préparation des supports :
Contrairement à la couture, il faut que le tissu soit tendu dans un cadre de broderie et, pour moins l'abîmer, collé à un film tissé thermocollant (ou à la colle en spray comme ici).

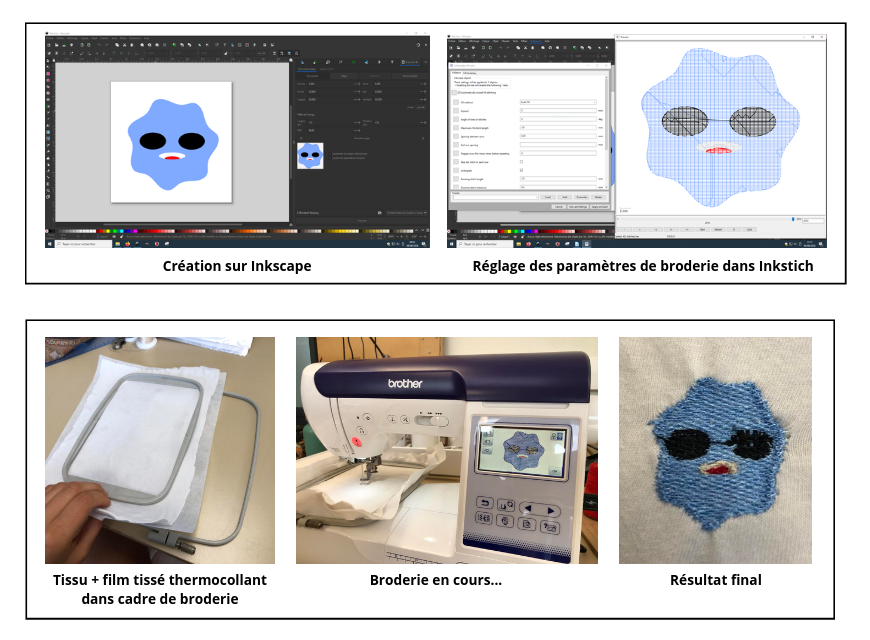

Utilisation d'Inkscape et de l'extension Inkstich :
J'ai commencé par quelques motifs simples et préenregistrés dans la machine avant de m'attaquer à la création d'un décor multicolore sur Inkscape (voir fichiers ci-joints : Test smiley.svg ; Test smiley.dst).
La création du décor se fait de la même façon + extension Inkstich pour régler les paramètres/visualisation de la broderie (pour plus de détails, voir : https://projets.cohabit.fr/projects/documentation-machines/wiki/Brodeuse).
NB: Inkstich et la brodeuse permettent de définir une couleur de fil par couleur du document afin de séquencer la broderie (il est cependant nécessaire de changer bobine et canette manuellement pour changer de couleur car la machine ne possède qu'un seul support).
Documentation Wiki "Fonctionnement Brodeuse" :
La documentation étant incomplète, j'ai rajouté des données et conseils appris grâce à ma propre expérience de la machine/ tutos Youtube utiles sur le sujet (voir page Wiki : https://projets.cohabit.fr/projects/documentation-machines/wiki/Brodeuse ).
- Le résultat peut être très différent selon le tissu utilisé. Trop d'élasticité ou des fibres trop fines engendrent des décalages dans le piquage des points : Je conseille donc un tissu épais et plutôt raide pour une broderie réussie.
- Lors de la broderie d'un décor sans fond (voir exemple logo "Mascanha"), il faut veiller à bien tendre le tissu dans le cadre + coller 2 couches de film tissé thermocollant pour limiter le risque de décalage.
- Il est recommandé de ne pas dépasser 2 couches de broderie, sinon le fil aura tendance à s’enficeler et à créer un relief peu esthétique.

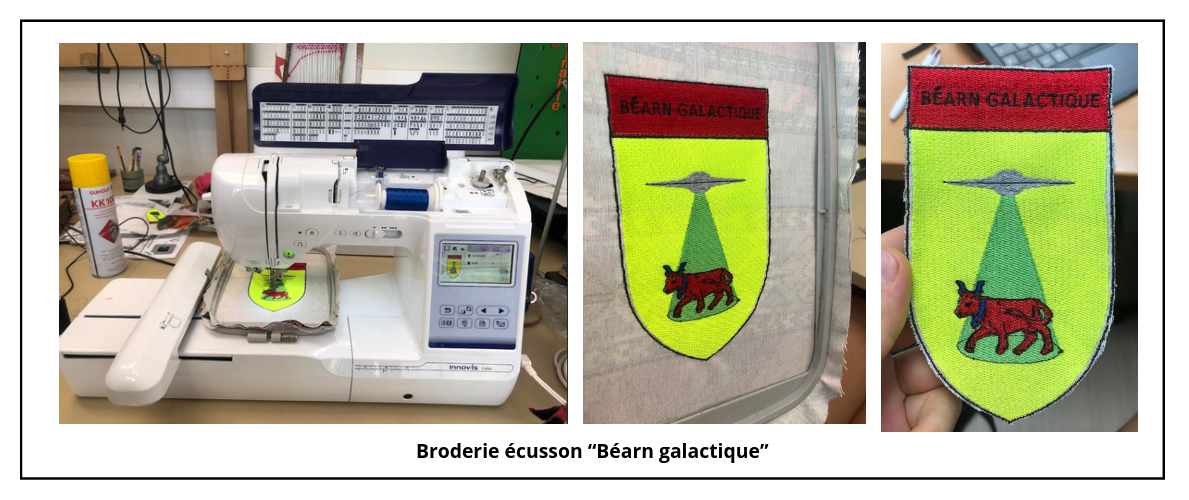

Projet 1 : Écusson 5 couleurs "Béarn galactique".
Premier essai sur un format 1/2 pour s'assurer du bon fonctionnement du motif (on observe un décalage du contour noir à cause de la rétractation du tissu, je mettrai une seconde couche de film pour l'écusson taille réelle) puis lancement de l'écusson (fichier ci-joint : ecusson_bearn_galactique.dst).

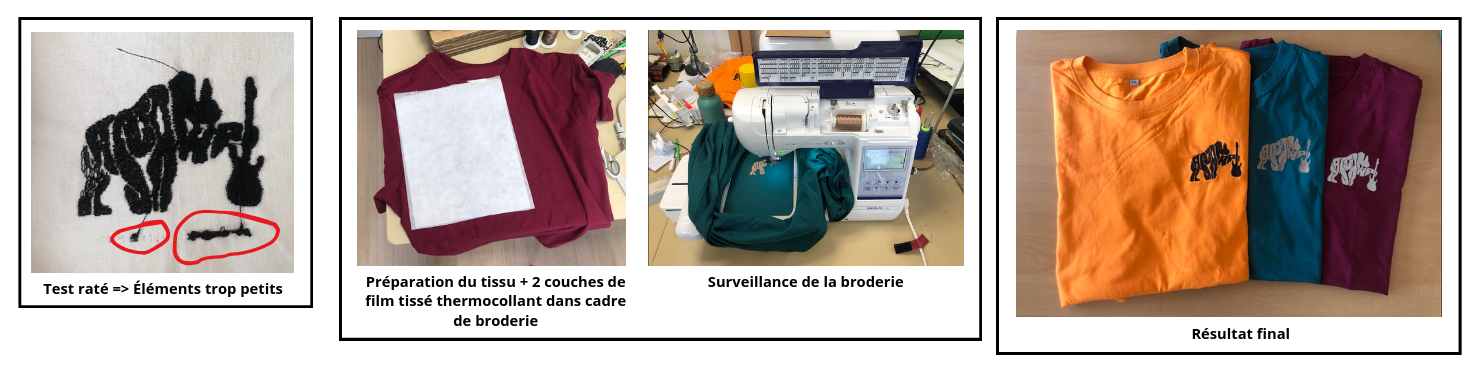

Projet 2 : Logo "Mascanha" uni sur t-shirts en coton.
Premier test sur un tissu autre + 2 couches de film tissé thermocollant avant lancement officiel (pas le droit à l'erreur car directement sur t-shirt) => Format du logo 80*80mm avec trop de petits détails ( titre "MASCANHA - II" qui emmêle le fil de la bobine) donc suppression + format à 100*100mm.
Lancement de la broderie sur t-shirts (fichiers ci-joints : Logo Mascanha.svg ; Logo Mascanha.dst): Bon rendu mais il est important de rester à proximité et de surveiller la machine car elle à tendance à rompre le fil/créer un nœud dans la bobine puis broder dans le vide.
Autres moyens de fabrication¶
Signalétique poubelles FabLab Coh@bit¶
Création d'une signalétique pour le tri des mouchoirs/essuie-tout¶
Problème observé : Malgré la documentation collés au dessus de l'espace poubelle, les déchets type mouchoir/essuie-tout sont trop souvent jetés à tort dans le bac des emballages (jaune) ou de papier (faisant ici référence au matériel de papeterie) alors qu'ils devraient être placés dans la poubelle noire (autres déchets, non recyclés). Cette erreur rend le recyclage des emballages et du papier impossibles (!!!).
Problématique: Comment montrer à la personne jetant son mouchoir/essuie-tout qu'il faut le placer dans la poubelle noire et pas dans les deux autres ?

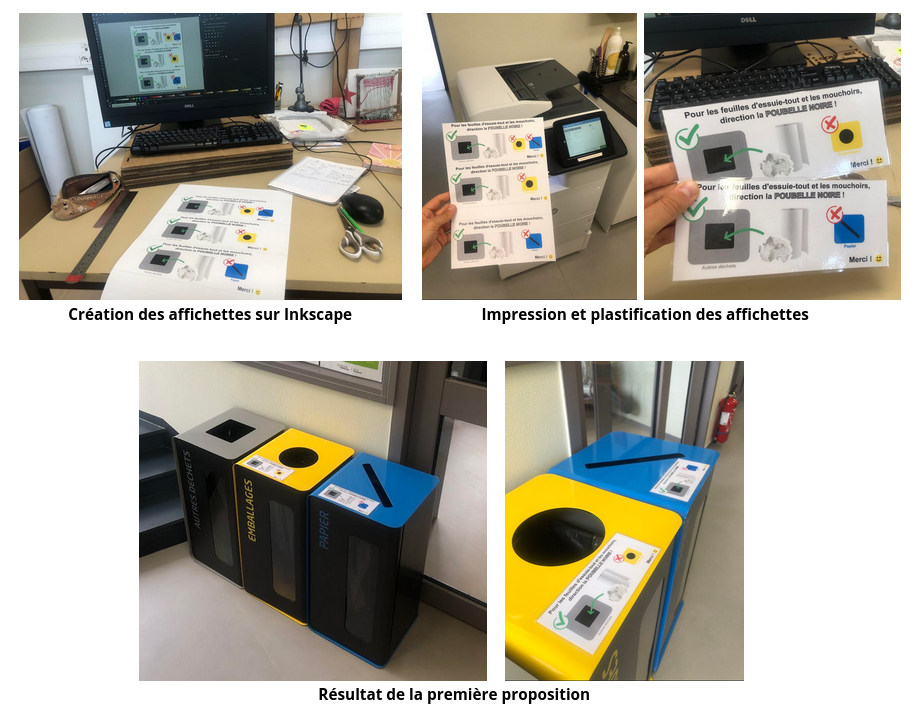

Première solution envisagée :
Création d'affichettes colorées et humoristiques collées sur les deux poubelles à NE PAS UTILISER !
Contraintes observées après quelques jours: Toujours autant d'essuie-tout dans les poubelles jaune et bleue donc inefficacité des affichettes, mauvaise communication !
=> La personne ne doit pas avoir à se poser la question ou réfléchir à ce qu'il doit faire.
Deuxième solution envisagée :

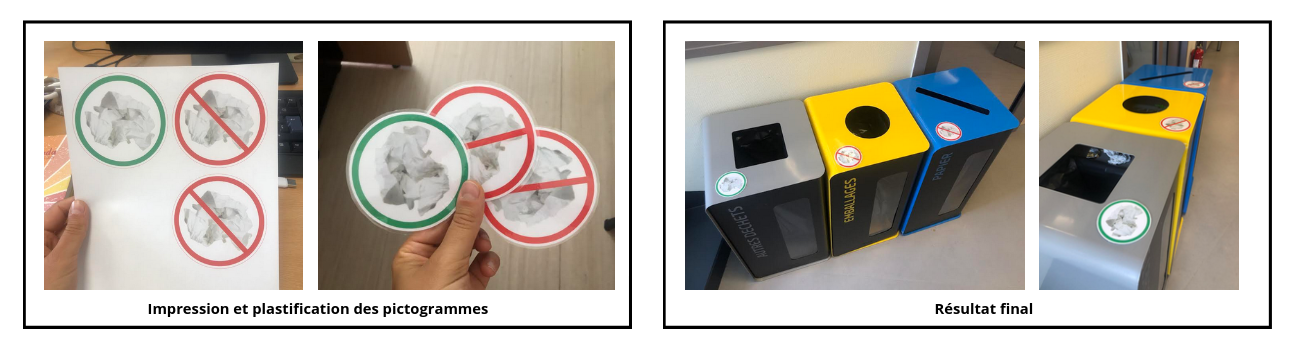

3 pictogrammes (1 sur chaque poubelle) ultra minimalistes façon signalétique routière :
- Affichage le plus épuré possible => Photo d'un essuie-tout en grand, pas d'informations manuscrites superflues.
- Couleurs rouge et verte => Associées instinctivement à "interdit" et "autorisé".
Bilan à J+7 : Réduction drastique de la quantité d'essuie-tout dans les poubelles jaune et bleue au profit de la noire.
NB : Attente de résultats positifs avant plastification des pictogrammes pour limiter la consommation de pochettes plastique !
