Introduction à l'AOP

Impression 3d d'un dé

Modélisation en 3D d'un dé à jouer grâce au logiciel FreeCAD et à un tutoriel [[https://tube.aquilenet.fr/w/p/1kRD5Ef5AVYJz3qydiStDN?playlistPosition=1]].

Le logiciel Orcaslicer nous a par la suite permis de convertir et sauvegarder le fichier sous format g.code afin de pouvoir l'enregistrer sur la carte SD de l'imprimante 3D et ainsi réaliser la création physique de notre dé à jouer.

L'imprimante ici utilisée est une Bambulab PS1.

- Matière utilisée = 1.13m de PLA
- Temps d'impression = 18.38 min
- Densité de remplissage = 15%
( fichiers nécessaires pour reproduction joints à la page)

Gravure laser d'un porte crayon

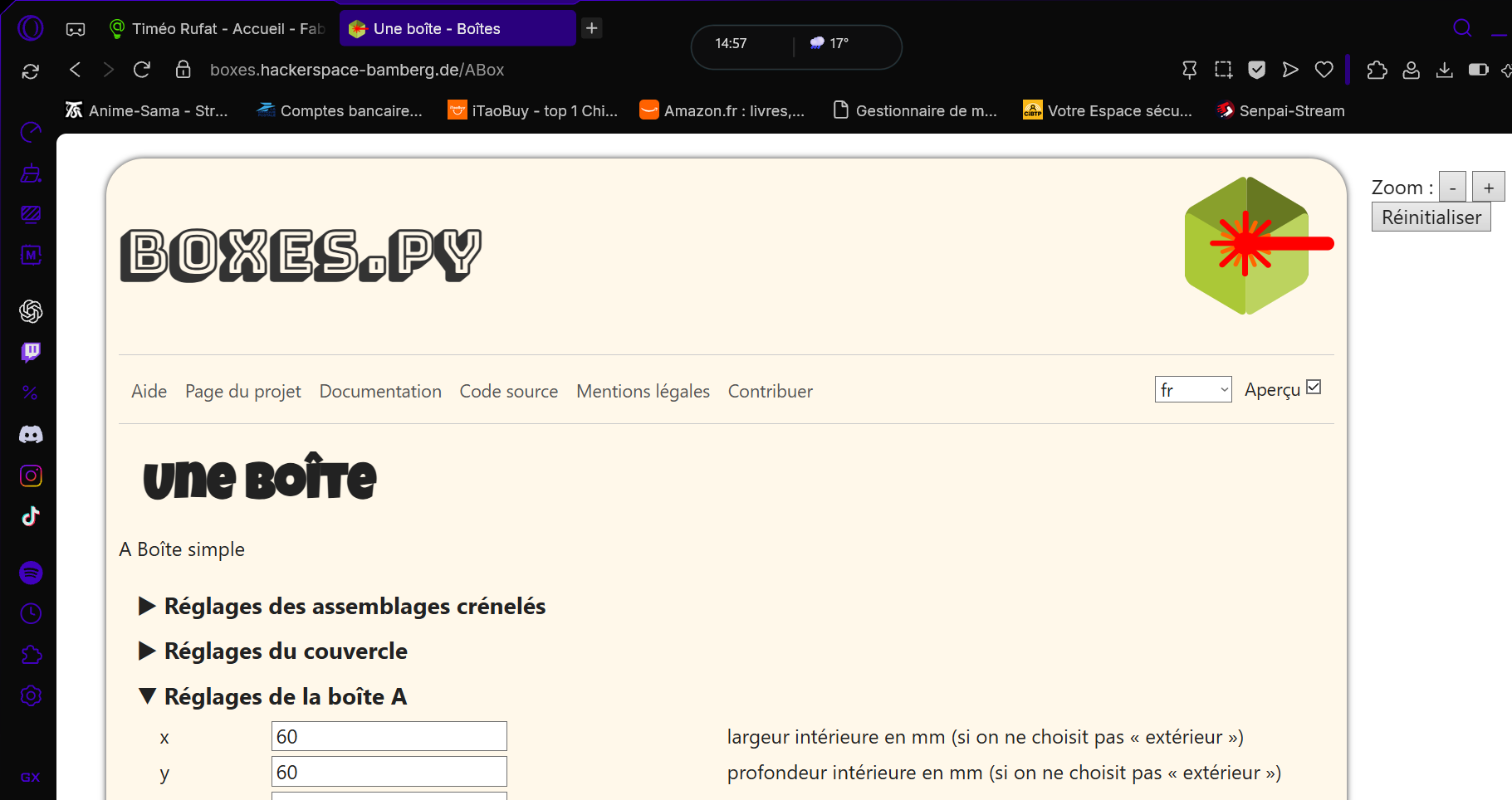

- Modèle à choisir: ABox
- Réglages: x = 60 ; y = 60 ; z = 100 ; type de bord pour le bord du bas = F finger joint (opposing sides) ; brûlage = 0

Ce patron a par la suite été importé dans le logiciel Inkscape afin de pouvoir le styliser.

Attention! contour rouge pour surfaces à découper et contour noir pour surfaces à graver

Enfin, le logiciel Trotec job control nous a permis d'envoyer le design du pot à crayon sur la découpe laser et ainsi permettre sa création physique.

J'ai réalisé mon porte crayon en y incorporant une image png convertie en svg afin de pouvoir la graver et j'ai pu également graver du texte sur la planche de bois pour faire de mon porte crayon un fan art reprenant le branding de la marque BAPE. ( fichiers nécessaires pour reproduction joints à la page)

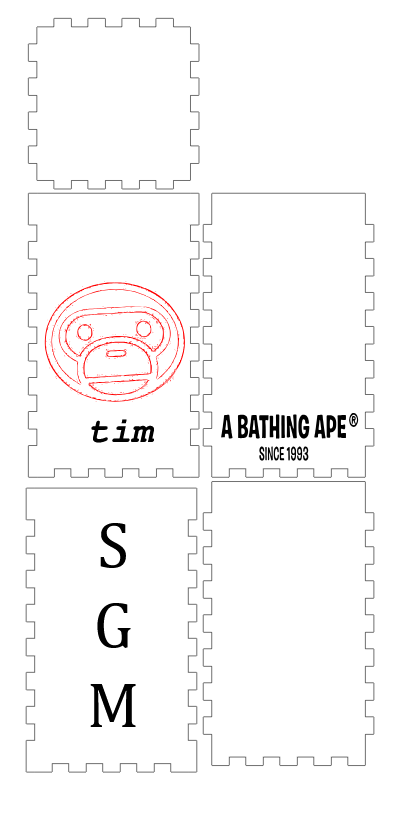

Boite finalisée en svg

MON PROJET "TOUS MAKERS"

Mon projet sur cette année consistera à récupèrer une imprimante non utilisée et hors service du Fablab afin de pouvoir la remettre en état ce qui me permettra d'acquérir une imprimante gratuitement et en plus je vais pouvoir acquérir de nombreuses compétences qui me permettront de connaître ma machine et pouvoir la réparer de nouveau en cas de problème. Si il me reste du temps je souhaiterais créer des petits accessoires pratiques pour l'imprimante ou mon bureau pour me créer un environnement optimisé et pratique.

-22/10

J'ai commencé à réfléchir à comment démarrer mon projet mais n'ayant pas l'imprimante avec moi pour commencer le démontage je vais donc commencer par lister les tâches que je devrais effectuer:
-démonter les principaux composants pour libérer les pièces à réparer ou refaire

-nettoyer l'imprimante

-s'assurer de tout les branchements

-modéliser les pièces cassées en 3d pour les réimprimer

- vérifier la mécanique réparer si besoin

-remonter l'imprimante

-la tester si possible

-05/11

Je n'ai pas pu emmener l'imprimante faute de place mais j'ai commencé à enlever la poussière des composants et j'ai pris en note certains défauts:
-le châssis tenant la buse sur l'axe y est complétement déformé il faudra le modéliser de nouveau sur Catia dans un autre plastique que du PLA pour optimiser la résistance à la chaleur
-il manque la plaque en verre sur le plateau chauffant
-le détecteur de fin d'axe sur l'axe x est incomplet il manque un petit élement en métal sans doute trouvable sur une autre imprimante H.S selon mes recherches cela se nomme un "Mechanical Endstops", cela se rachète facilement si besoin.

Programme du jour: pour ne pas être inactif je vais tenter de modéliser un support de bobine pour filament car il n'y en a pas sur l'imprimante ça fera un accessoire utile et pratique je vais le modéliser sur FreeCAD
- après beaucoup d'essais la forme est trop difficile à toruver je vais donc regarder des inspirations sur le site de modèles 3D cults j'n ai troivé un qui me convient du printer ws3d je joindrai le fichier d'impression à son nom

-j'ai testé de mettre ce modèle sur orcaslicer il est composé de trois pièces avec la fonction organiser les objets le slicer a optimisé les positions afin de minimiser le temps d'impression

-Pour la fin de séance je vais regarder des tutos freeCAD pour me préparer à modéliser les pièces la prochaine fois
(FreeCAD 1.1 Ultimate Beginners Crash Course in 1 hour for 3D printing CAD Lesson / Tutorial - MangoJelly)

-12/11

Je n'ai pas pu assister à cette séance donc j'ai rattrapé le travail chez moi j'ai pu:
-démonter toute l'imprimante
-vérifier les branchements des composant
-J'ai demonté le chassis de la buse complétement tordue que j'ai pu réparer car la température de transition vitreuse du pla est à 60°C donc avec de l'eau chaude et des serre-joints la pièce a repris sa forme

Puis j'ai téléchargé le logiciel gratuit pronterface afin de faire fonctionner l'imprimante et je me suis retrouvé face à de trop gros problèmes,
la connexion s'est parfaitement déroulé mais la machine a vite montré des soucis les détecteur de fin de course étaient tous défaillant sauf sur l'axe Z et la carte mère reste défaillante sur certaines actions telles que (réaliser une extrusion du fil restant/ centrer la buse sur les axes)
Bilan: seul le déplacement par simple commande marche ainsi que la chauffe de la buse et du plateau)

Je laisse ces infos ici pour peut être une personne qui tentera de finir le travail mais il ne me reste pas assez de temps pour m'atteler à cette tâche malheureusement...
endstop switch
pronterface

Je me lance donc dans l'idée de créer un mini jeu de basket de bureau pour pouvoir se détendre pendant des sessions de révisions intense.

Je vais partir en m'inspirant de plusieurs éléments de ce type de jeu déjà existant en exploitant au maximum les capacités techniques du fablab
ci dessous les inspirations:
!images (1).jpg!
!images (3).jpg!
!images (2).jpg!

-Je divise ce projet en plusieurs étapes:
1) créer le terrain en bois gravé pour décorer
2) panier de basket en impression 3d
3) créer la simulaion de joueur et son ballon aussi imprimé en 3d
4) si possible essayer de créer un floquage à venir imprimer sur le terrain pour le rendre agréable visuellement

1) Terrain
je vais m'aider de l'outil makercase.com pour créer le terrain aux bonnes dimensions ci joint les dimensions choisies.

je télécharge maintenant le fichier afin de personnaliser la boîte et retirer le bord de devant qui me dérange
