Abdulmalek Bin ladin¶

Projets:

• Alimentation_pilotée_par_le_réseau

gestion de projet:

• redmine avec wiki et tickets
• logiciels: Kicad

À découvrir:

• Freecad
• Linux
• protocoles de communication entre capteurs (i2c, spi, etc...)
• git

10/05/2022

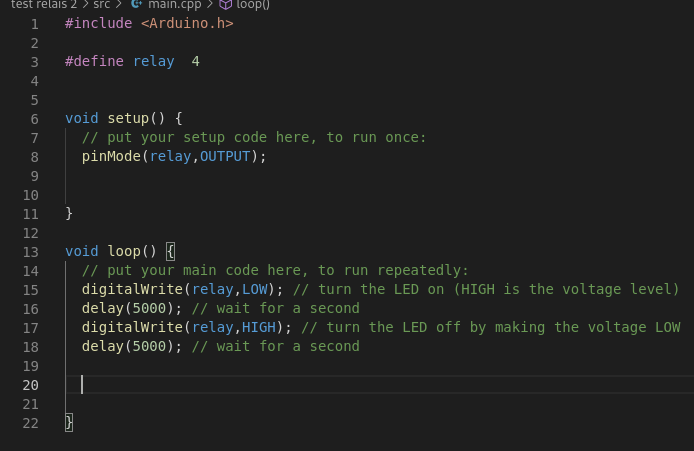

• avant de bien commencer le projet par faire le code et la partie hardware correspondante , je voulais vérifier le fonctionnement du relais car c'est un nouveaux composant pour moi. Du coup, je le testais avec un code simple ( que faire basculer le relais).


  j'ai relié le Vcc de relais avec Vin de l'arduino qui veut environ 4,8 V,le port D4 avec le In1 de relais et bien évidement les Gnds sont reliés ensembles .

!!photo!!

Mais le circuit n'a pas fais basculé le relais car Car il y a une différence entre le niveaux haut du pin (3,3V) et et le Vcc qui vaut 4,8.cette expérience a causé un bruit remarquable au niveaux bas qui le fait varier entre 0.05 V et 0.08 V alors il est supposé être 0V. Donc on a remis la résistance pulldown pour soulever le problème.Par contre quand on a relié le Vcc avec le 3v3 le relais fonctionnait comme il faut car il n'y a plus de différence entre le nivaux haut et le Vcc.

de 11/05/2022 à 13/05/2022

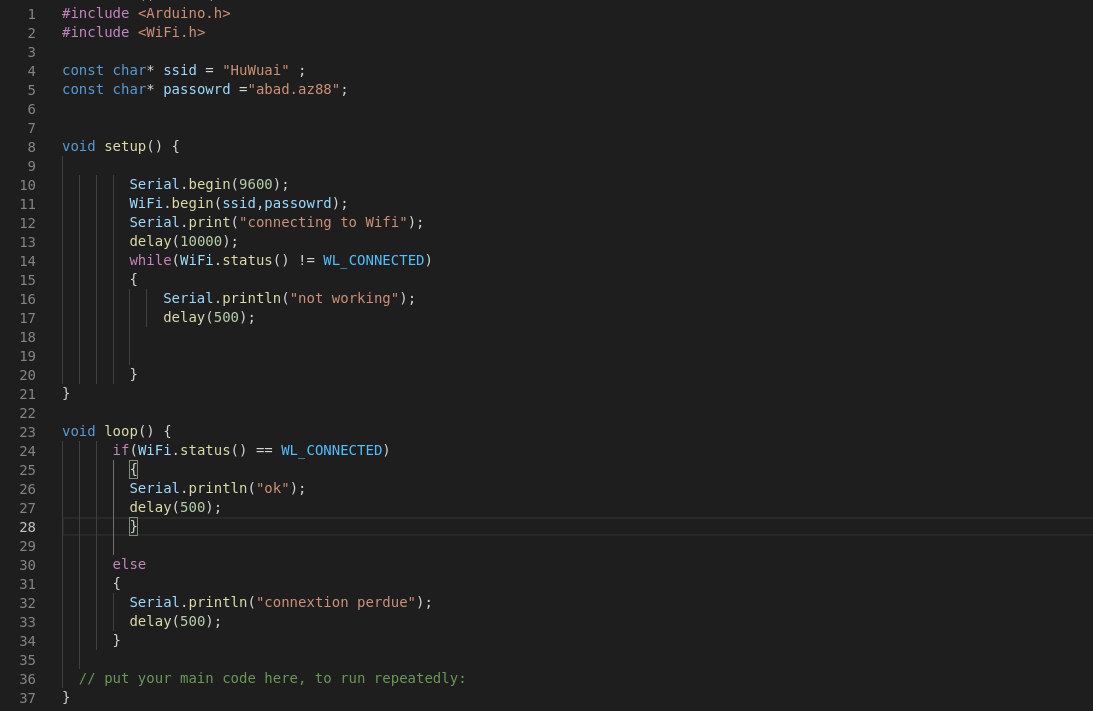

d'abord on a juste vérifié que la connexion wifi et esp fonctionne puis on a cherché le code pour faire fonctionner le microcontrôleur comme un bouton poussoir d'alimentation.

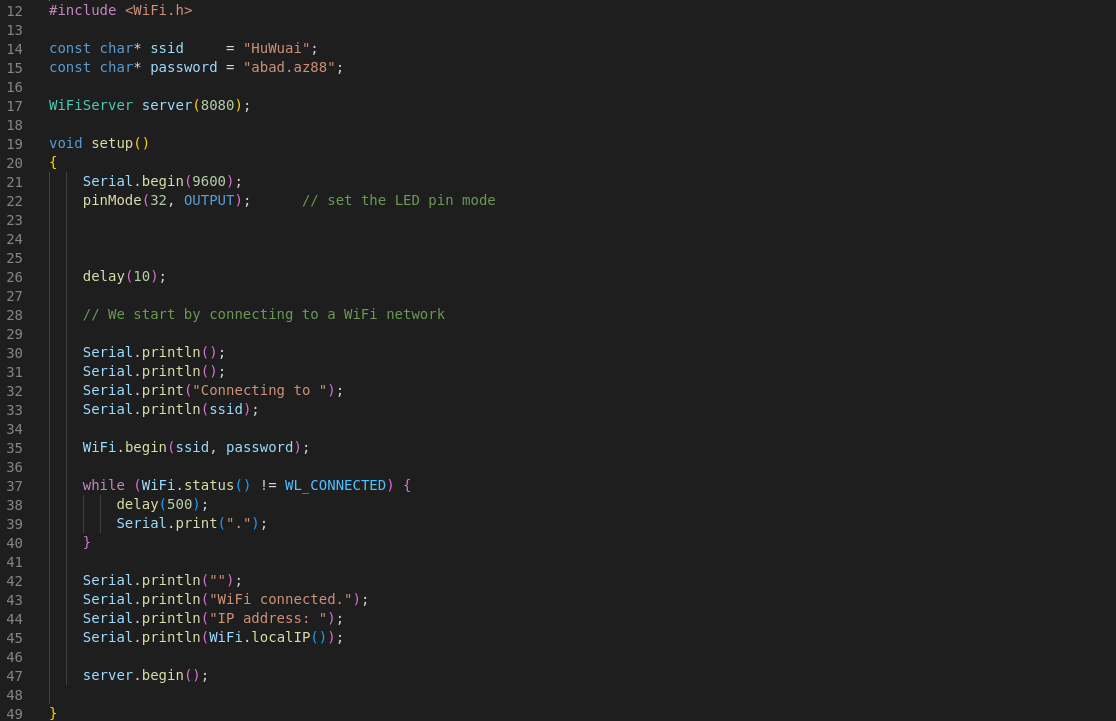

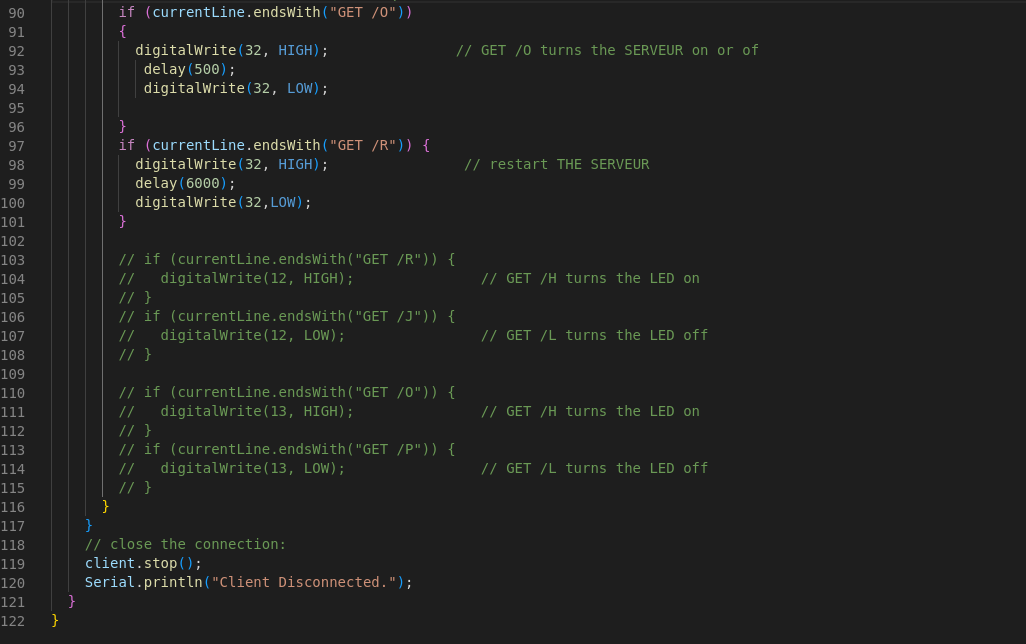

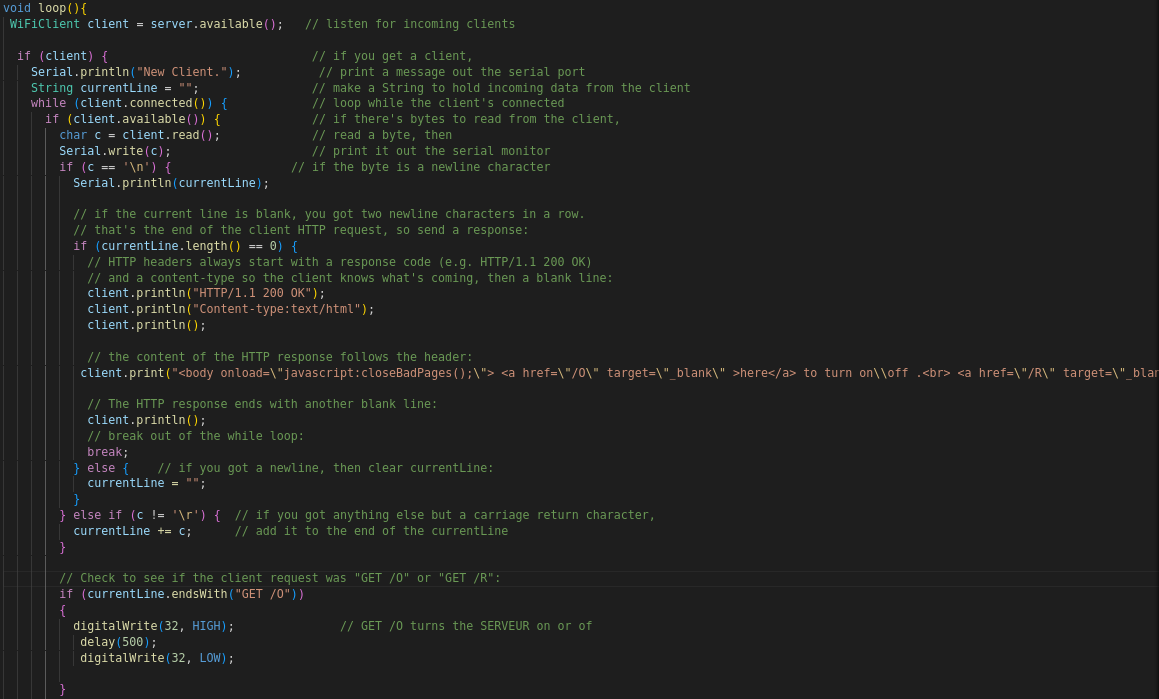

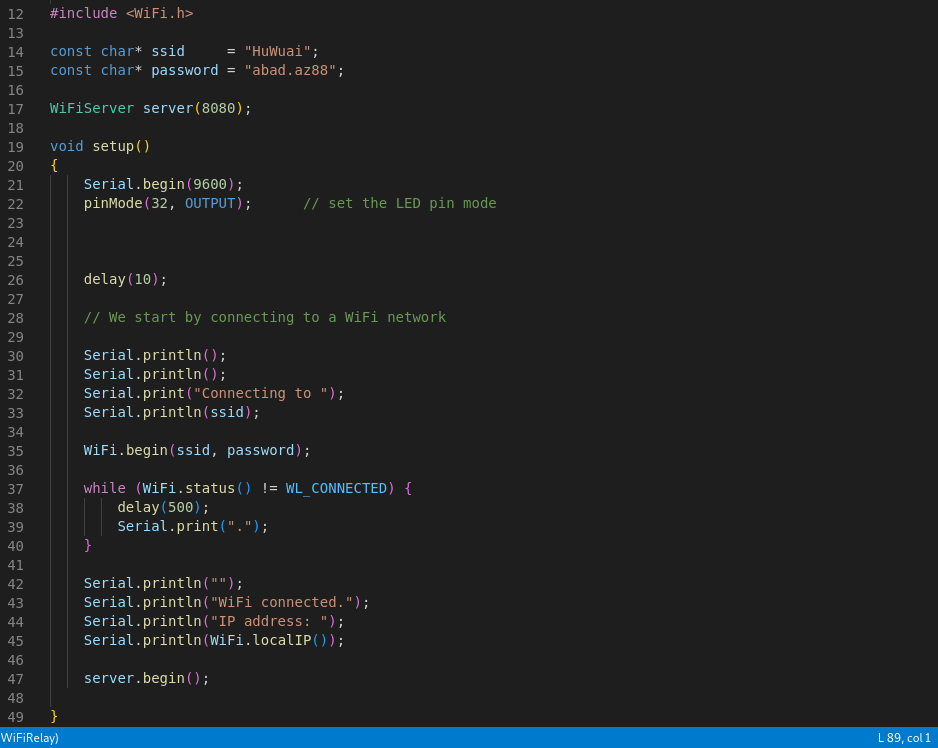

Voici le code correspondant

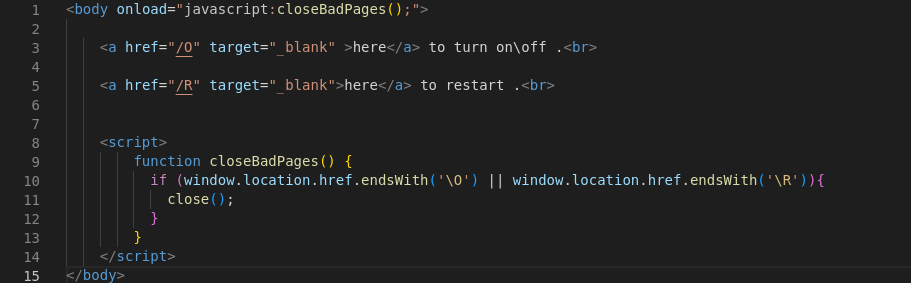

avec le code html correspondant

un lien pour acheter esp32 avec un port de type POE
https://www.olimex.com/Products/IoT/ESP32/ESP32-POE-ISO/open-source-hardware
