Alice Barbotin¶

Stage de 3e¶

du 02/02/26 au 06/02/2026

Visionnage du tutoriel vidéo FreeCAD "Dé à jouer" : https://tube.aquilenet.fr/w/p/1kRD5Ef5AVYJz3qydiStDN

Lien vers le site "FreeCAD" : https://www.freecad.org/index.php?lang=fr pour éventuellement télécharger le logiciel.

02/02¶

Dé à jouer

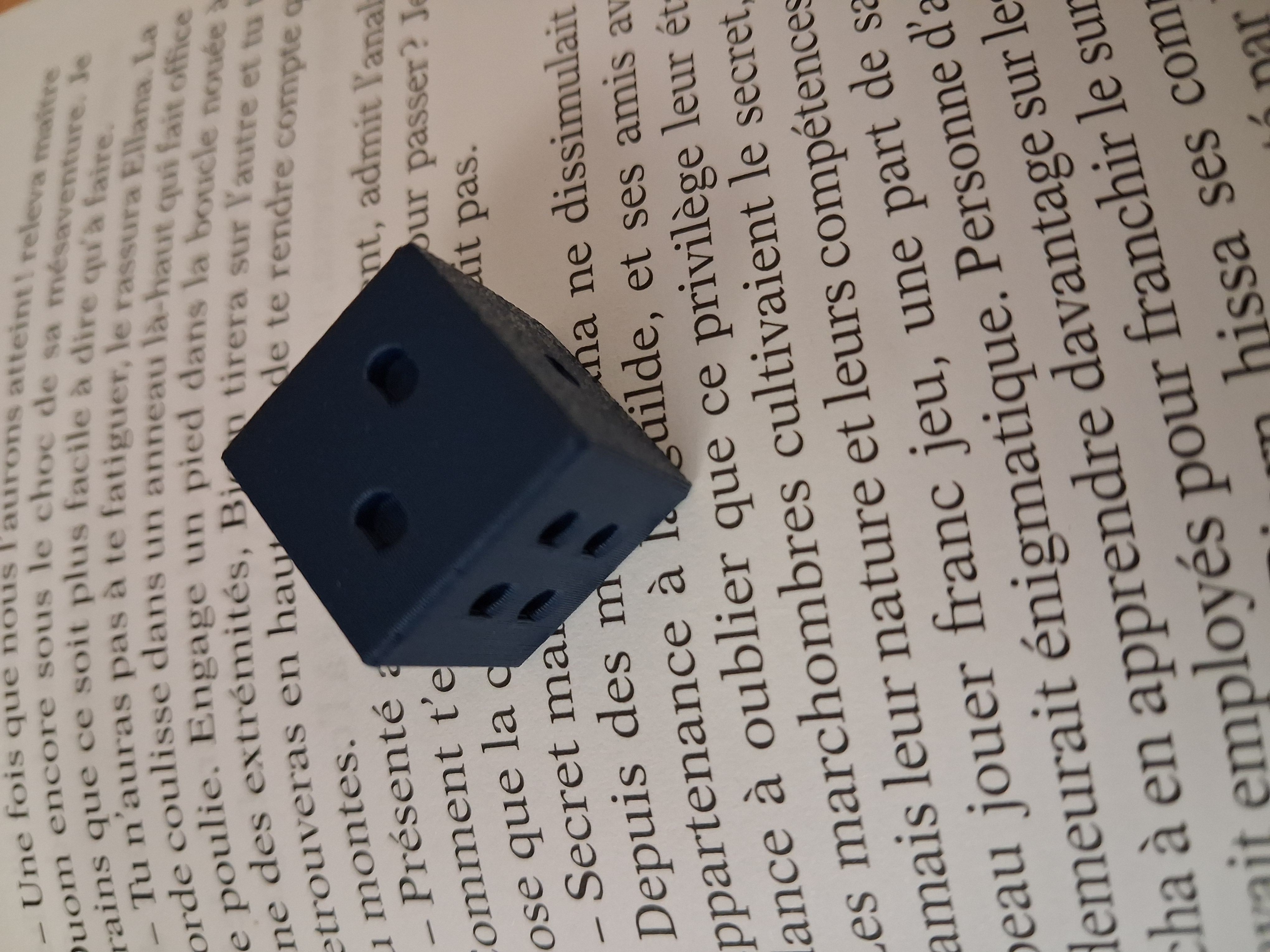

Modélisation 3D + Impression 3D d'un dé à jouer.

dé à jouer.FCStd fichier FreeCAD
dé_à_jouer.stl fichier OrcaSlicer

Fabrication du dé :

• Machine utilisée : Bambu Lab P1S
• Type de fichier : stl et FreeCAD
• Type de filament plastique : pla
• Durée d'impression : préparation 6 min, impression 14 min, total 20 minutes
• Trancheur utilisé : orcaslicer
• Quantité filament plastique : 1,05 m ou 3,13 g

03/02¶

[10h30]
J'ai ouvert l'esquisse que j'avais commencé hier.
Projet personnel inspiré de cette photo de référence :

https://www.ungrandmarche.fr/boutiques/p/lecture-et-ecriture/bloque-page-marque-pages-pokeball-pokemon/3853297
[10h40]
J'ai l'intention d'imprimer une pièce semblable en 3D.
[11h00]
J'ai terminé la modélisation 3D.

[11h45]
Impression de la pièce en cours.

Fabrication du bloque page :

• Machine utilisée : Bambu Lab P1S
• Type de fichier : stl et FreeCAD
• Type de filament plastique : pla
• Durée d'impression : préparation 6 min, impression 11 min, total 17 minutes
• Trancheur utilisé : orcaslicer
• Quantité filament plastique : 1,81m ou 5,40g

[12h00]
Impression de la pièce terminée.

[13h15]

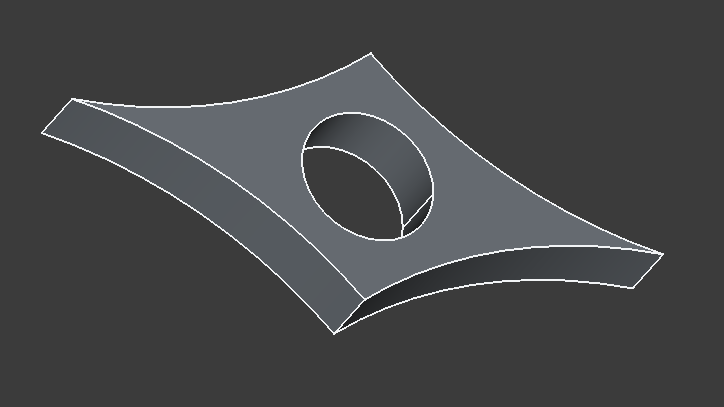

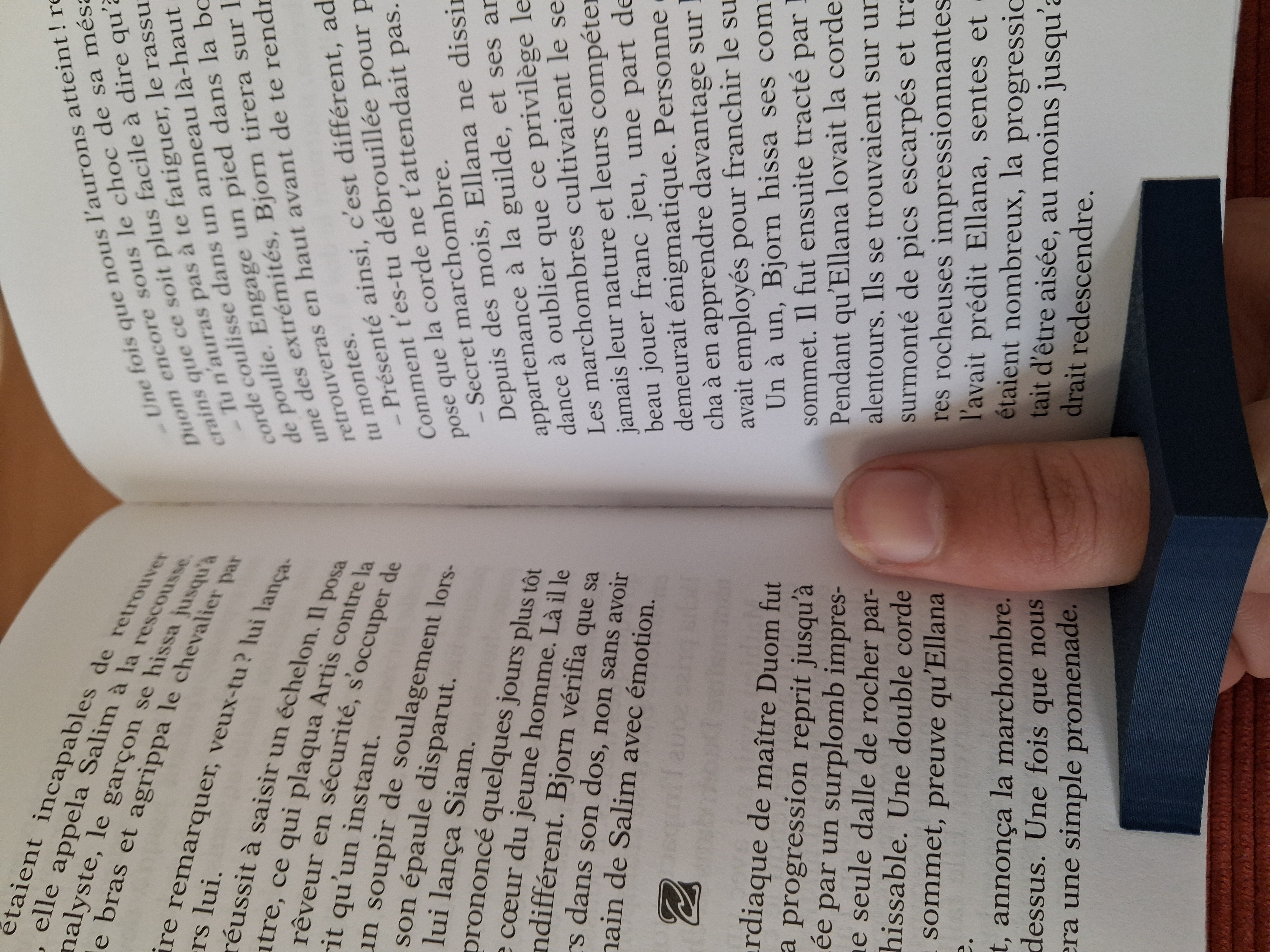

Aperçu de la pièce "bloque page"

bloque_page.FCStd
bloque_page-.stl

Points positifs et négatifs :

• points positifs:
  • dimensions parfaites, elles me correspondent, mais peut-être qu'elles ne conviendront pas à tout le monde.
  • cette pièce est très légère, elle est très pratique dans la prise en main d'un livre de poche (les livres "grand format" ou type reliés, seront probablement difficiles à manier avec).
  • ce bloque page est assez petit, il rentre facilement dans une trousse voire un porte monnaie.
• points négatifs:
  • les sommets en contact avec les pages peuvent les abîmer, les "rayer", les plier
  • les coins les plus fins sont fragiles et demandent une certaine minutie pour ne pas les casser.

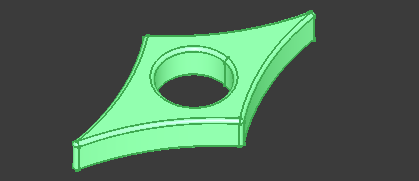

Pour que l'inconvénient "les sommets abîment les pages" disparaisse, j'ai modifié ma première modélisation ; j'ai rajouté des congés sur toutes les arrêtes de la pièce.

bloque_page_amélioré.FCStd
bloque_page_amélioré-.stl

[14h15]
Impression version 2 en cours.

Fabrication du bloque page version 2 :

• Machine utilisée : Bambu Lab P1S
• Type de fichier : stl et FreeCAD
• Type de filament plastique : pla
• Durée d'impression : préparation 6 min, impression 11 min, total 17 minutes
• Trancheur utilisé : orcaslicer
• Quantité filament plastique : 1,73m ou 5,15g

[15h00]

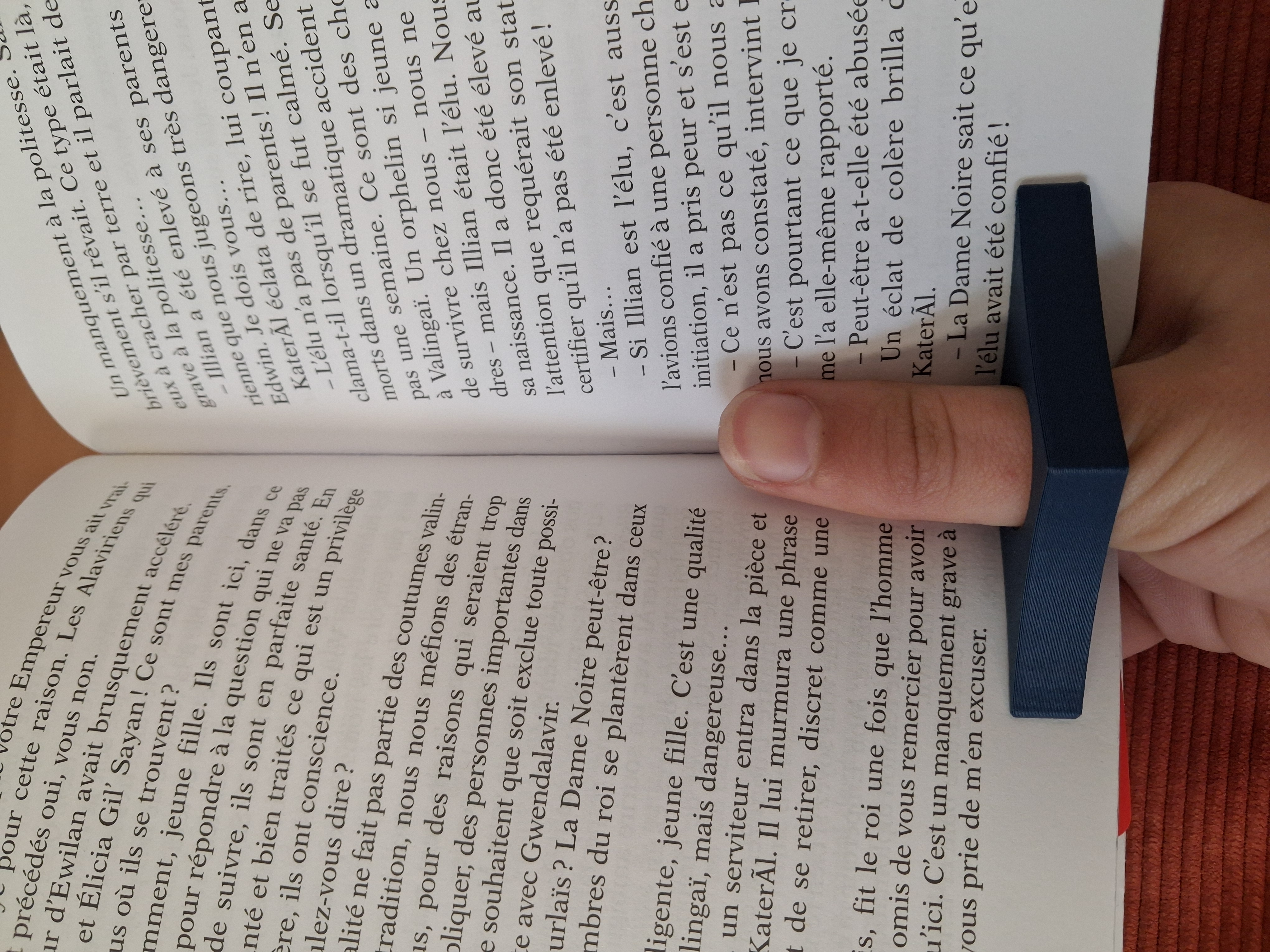

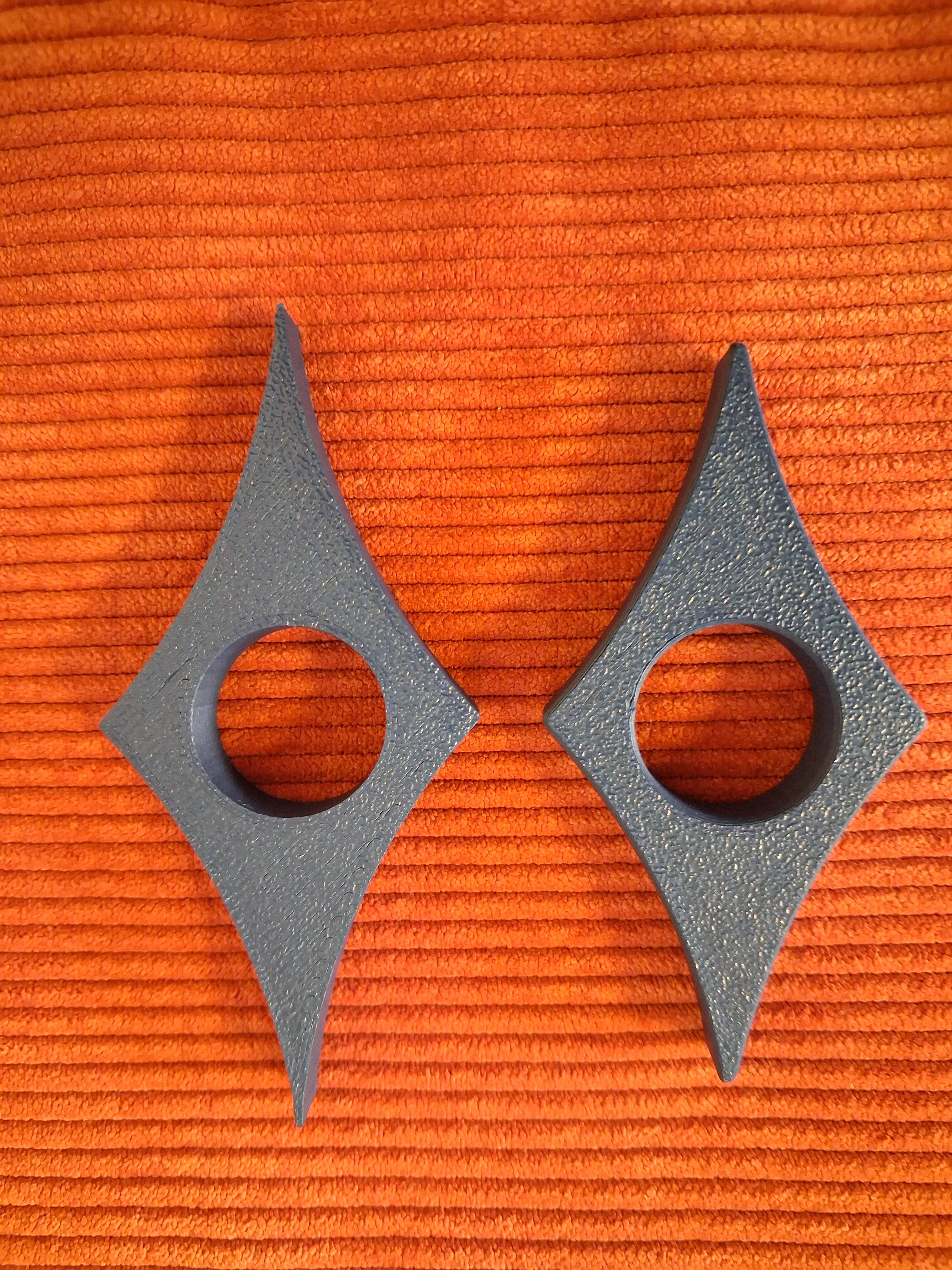

Comparaison des 2 versions.

À gauche c'est la première version, à droite la deuxième

La deuxième version a les arrêtes arrondies ce qui évite d'abîmer les pages des livres, mais grâce à l'ajout de congés, les côtés sont moins longs et les sommets sont plus épais. Maintenant que les sommets sont plus épais, ils sont beaucoup moins fragiles.
Pour conclure cette deuxième version est bien meilleure car tous les points négatifs de la première sont résolus.

04/02¶

Ce matin je me suis consacrée à la rédaction de mon rapport de stage, je ne l'ai pas encore fini, il me reste une vingtaine de questions auxquelles je n'ai pas répondu et environ une demie douzaine qu'il faut compléter.

[15h40]
Je me lance dans un mini projet à l'occasion de l'anniversaire de ma mère.
Je suis allée sur le site de Thingiverse sur les conseils de M. Bonnemaison, puis dans la barre de recherche j'ai taper "heart bookmark", enfin, j'ai sélectionné le modèle qui me plaisait le plus.

Idée principale :

Imprimer un marque page en forme de cœur, premièrement car c'est le mois de la St Valentin mais surtout que demain c'est l'anniversaire de ma mère. Ça sera l'occasion pour moi de faire un cadeau pour elle.

J'ai récupéré le fichier ci-dessous

heart_bookmark.3mf

Fabrication du marque page cœur :

• Machine utilisée : Imprimante 3D Original Prusa XL
• Type de fichier : stl
• Type de filament plastique : pla
• Durée d'impression : 5 minutes
• Trancheur utilisé : prusaslicer
• Quantité filament plastique : 0,57m ou 1,17g

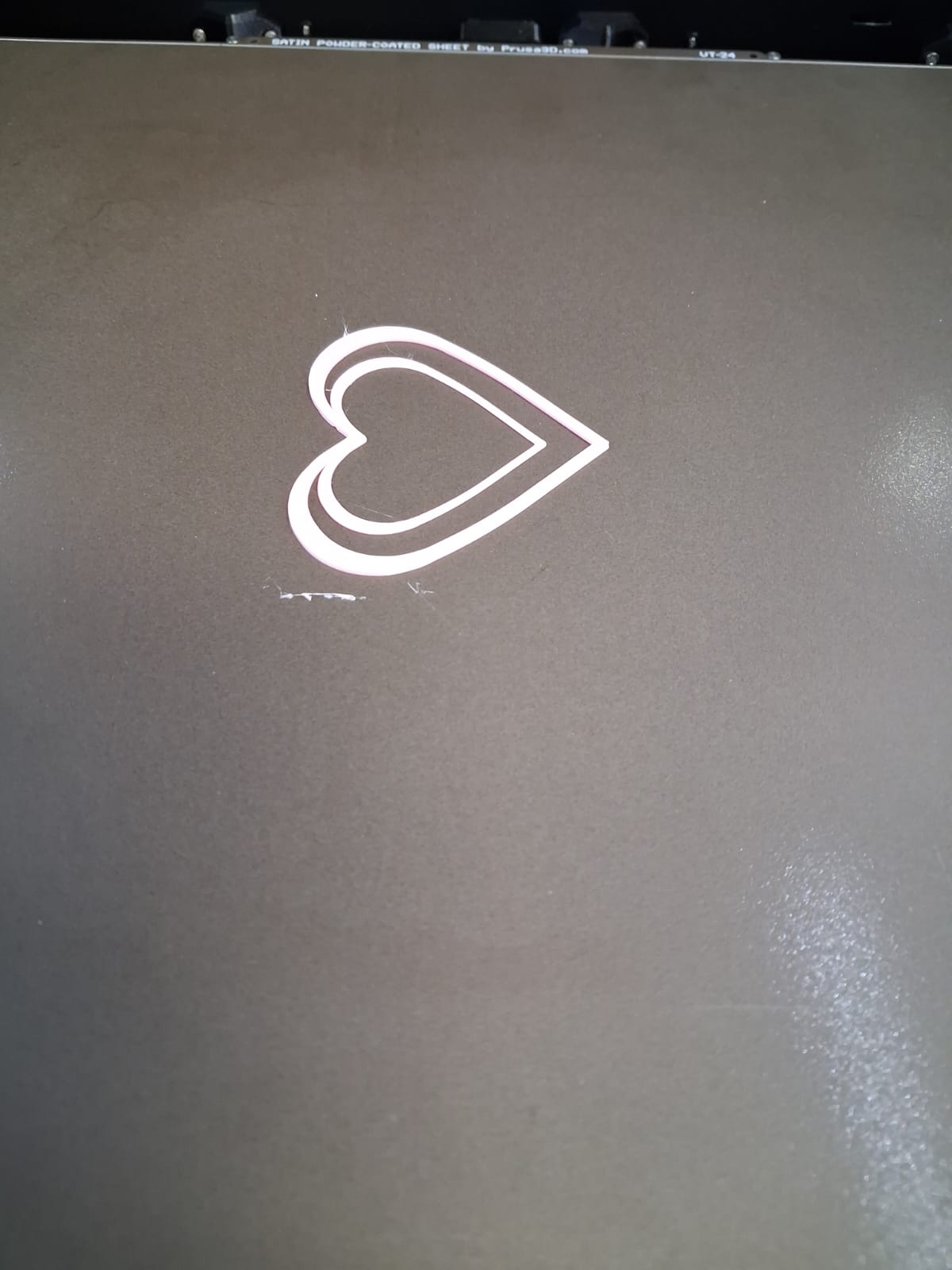

Résultat fin d'impression

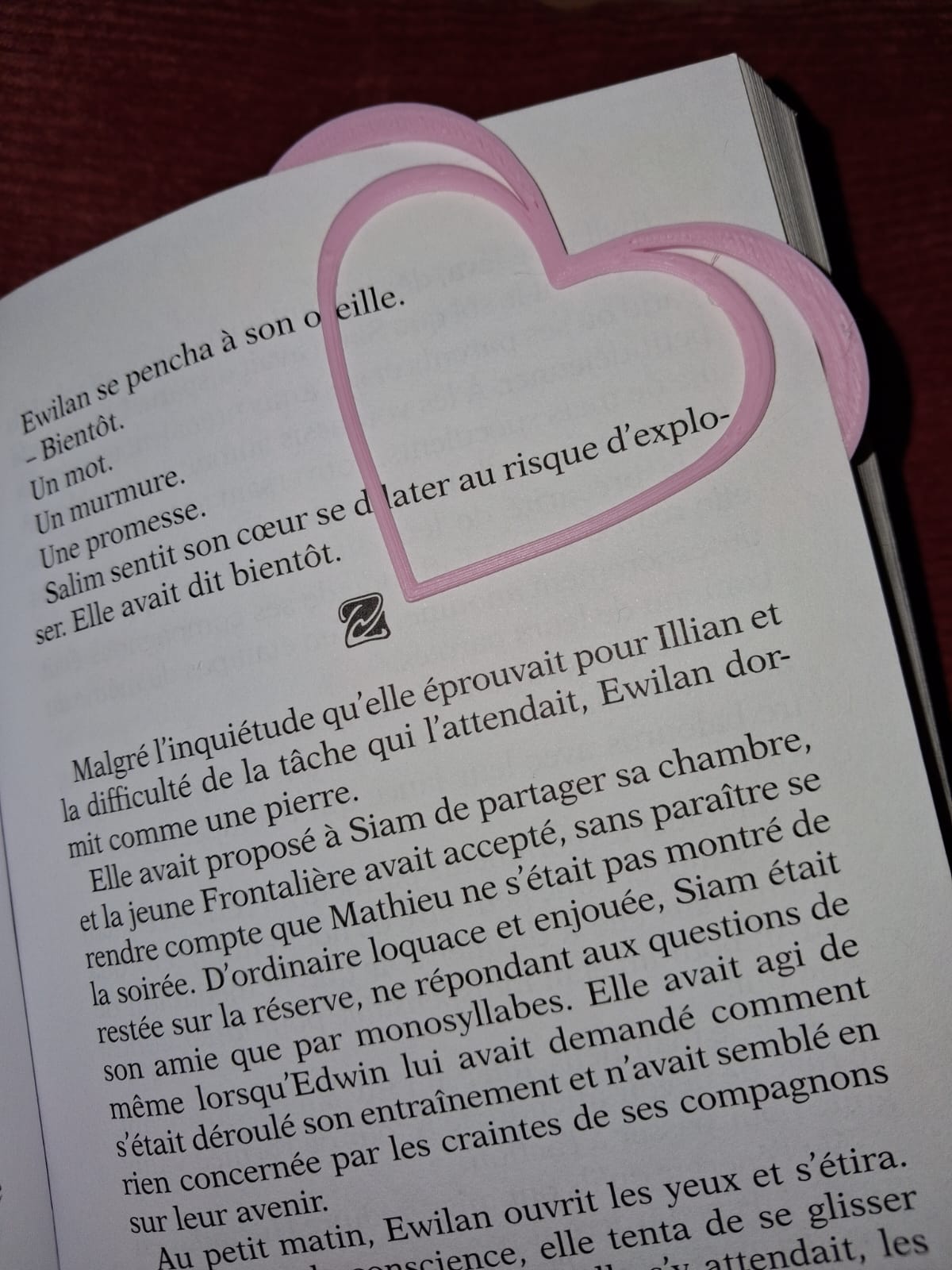

Aperçu du marque page en cours d'utilisation

05/02¶

Ce matin, j'ai offert le marque page à ma mère, elle était ravie. De plus, il lui en manquait un pour sa dernière lecture. Elle pourra maintenant reprendre son livre.

[11h30]
J'ai suivi ce tutoriel de pot à crayon : https://projets.cohabit.fr/redmine/projects/ateliers/wiki/Pot_%C3%A0_crayon

Voici ce que j'ai produit :
ABox2.svg

Malheureusement, il y a eu un "bug" dans une application, par conséquent, une des pièces que j'ai dessiné n'apparaissait pas, du moins les motifs que j'avais mis dessus ainsi que les contours.

M. Bonnemaison m'a expliqué l'importance du code couleur lorsque nous utilisons une graveuse laser : par exemple, nous avons programmé le deuxième logiciel comme ceci :

• Rouge = découpe
• Noir = gravure

Il y avait pleins d'autres paramètres par rapport aux couleurs mais pour le projet que je mène aujourd'hui, ils n'étaient pas nécessaires.
J'ai été beaucoup accompagnée car toute la procédure est très complexe par rapport à moins point de vue bien sûr, mais j'ai quand même assez bien suivi.

La gravure a pris une huitaine de minutes pour la réalisation des pièces de ma boîte.

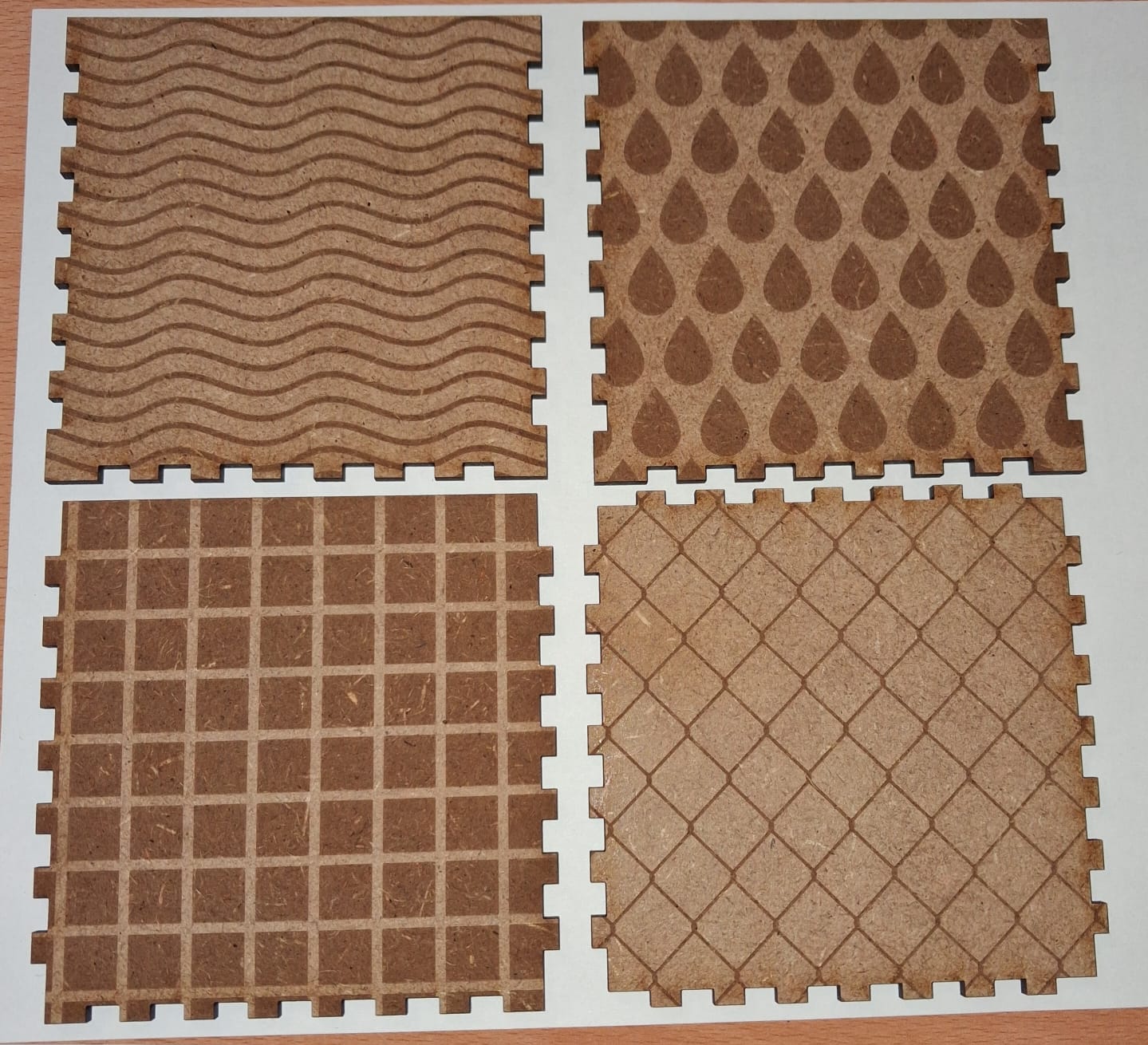

Sur cet aperçu il n'y aura que quatre des faces de ma boîte, vu que je prépare la cinquième qui n'a pas été reconnue par le logiciel.

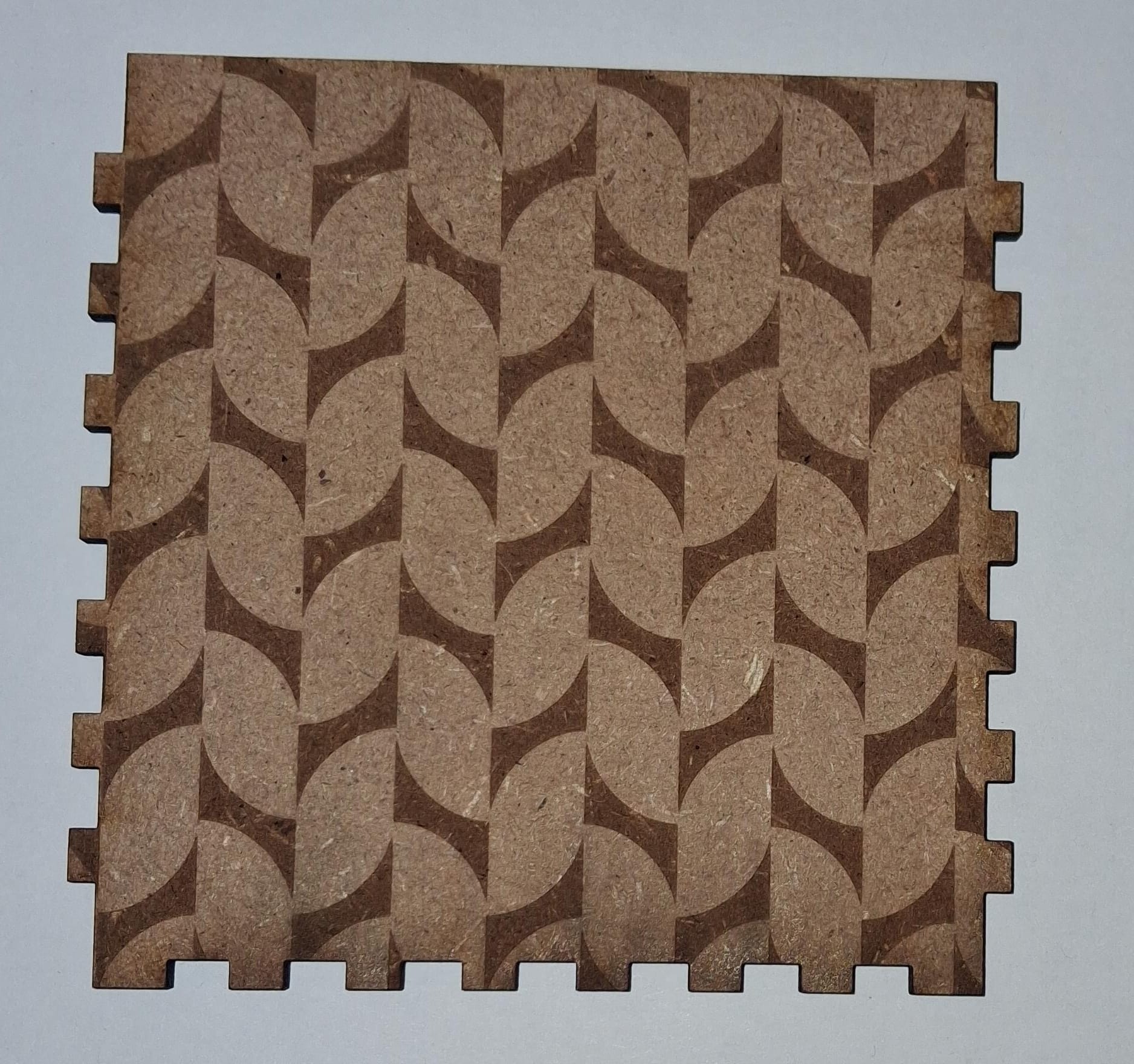

Essai n°1 cinquième face :

Face5_ABox.svg

Essai n°1 réussi:

Fabrication de la boîte :

• Machine utilisée : Speedy 300, Trotec
• Type de fichier : svg
• Durée d'impression : 1 huitaine de minutes
• Application utilisées : Inkscape (pour les dessins des faces)

Une fois que toutes les pièces furent prêtes, j'ai appliqué une colle à bois sur les arrêtes des faces de la boîte pour qu'elles puissent tenir ensemble. C'était facile à faire, seulement, le processus de séchage était très long. Finalement, cette boîte est plutôt bien réussie.

Pour conclure : Je suis satisfaite de sa décoration, néanmoins, un peu déçue que le premier motif de la cinquième face ne soit pas compatible avec l'application qui a "buguer". Le résultat final est correct, les finitions sont invisibles, pour un premier projet de gravure laser, je suis fière du résultat.

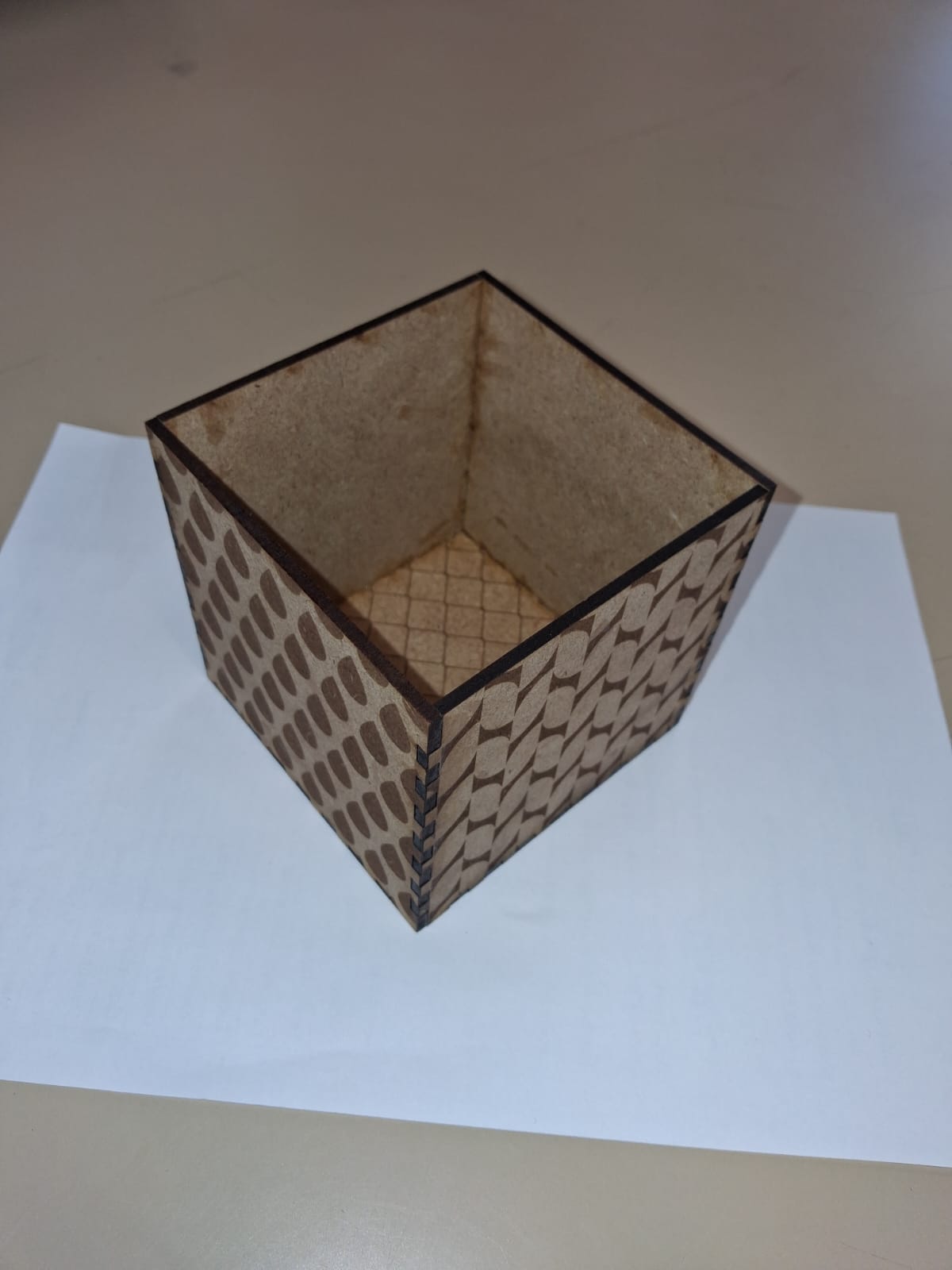

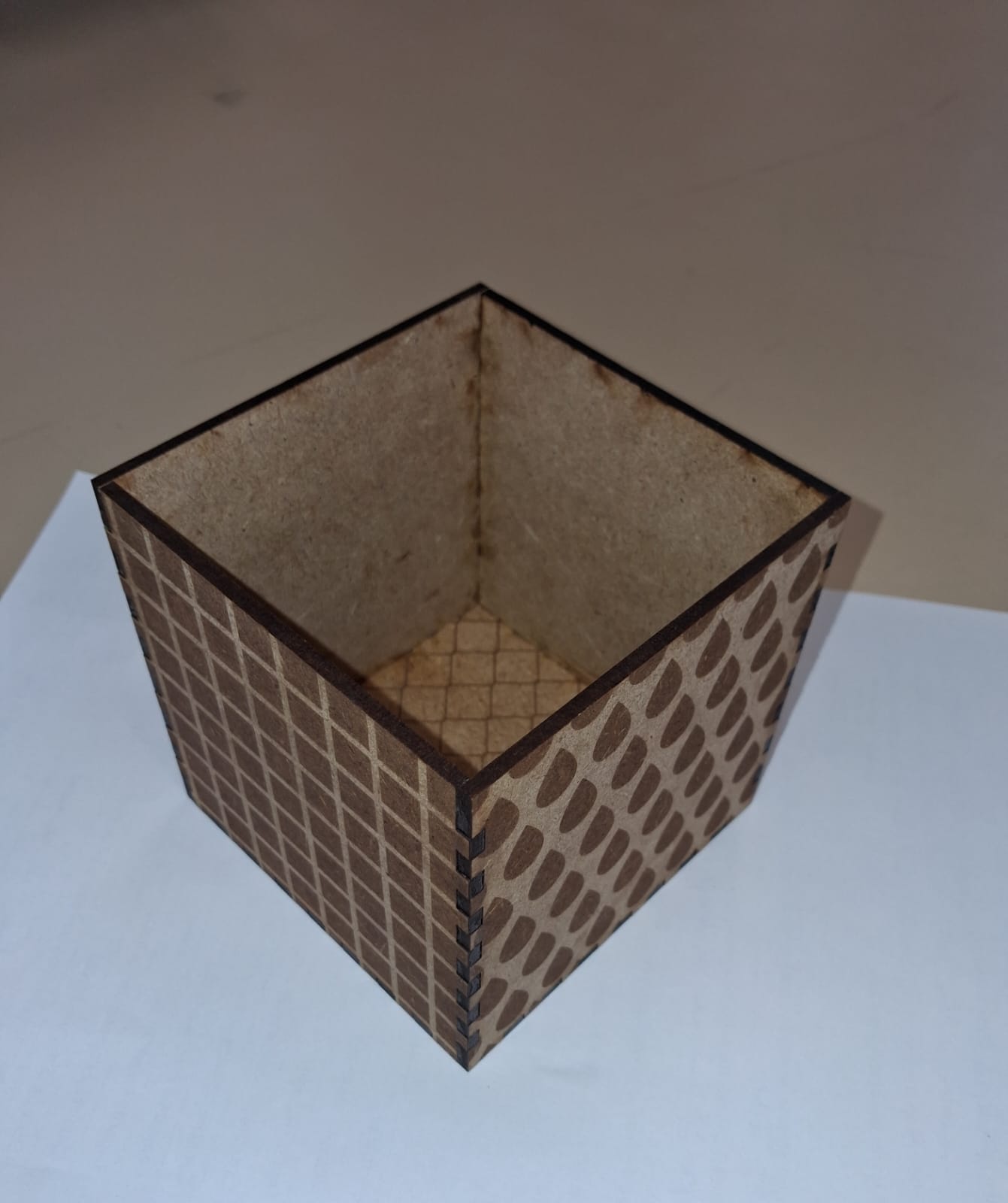

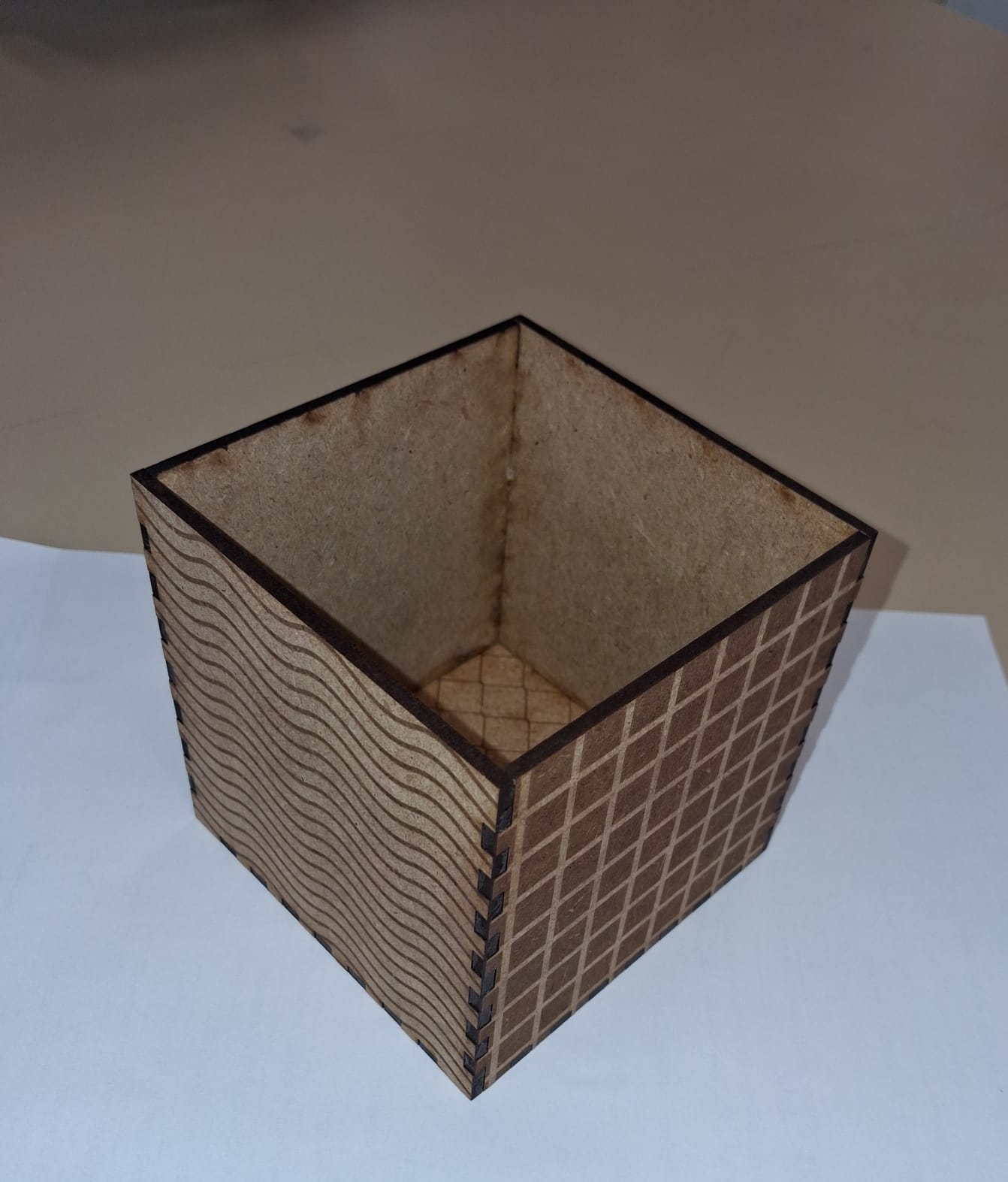

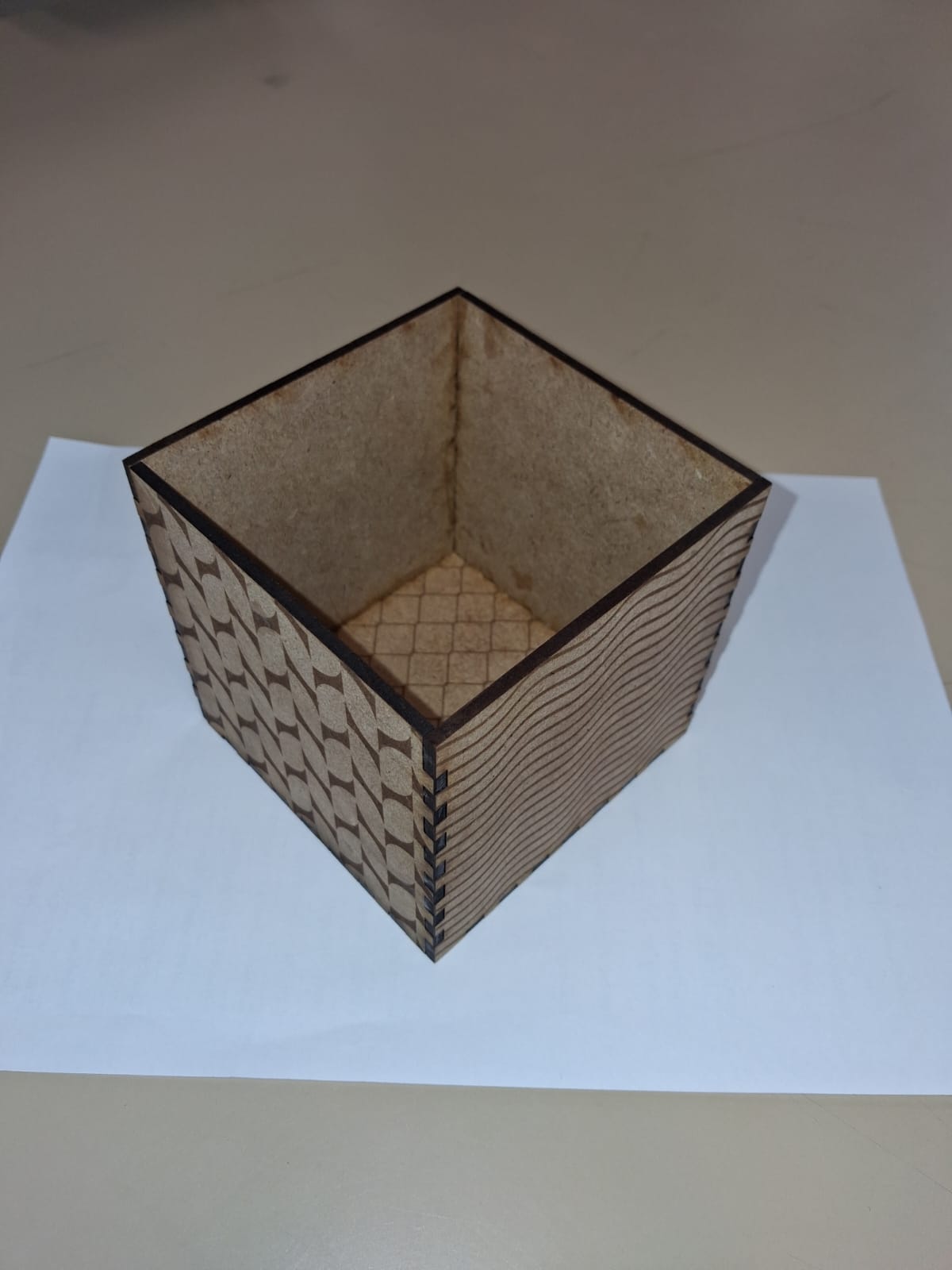

Voici les aperçus de la boîte une ses faces assemblées :

Note à moi-même:
longueurs des côtés légèrement grandes pour un pot à crayons, je pense que je l'utiliserai pour quelque chose d'autre.

06/02¶

[13h50]

Durant toute la matinée, j'ai repris la rédaction de mon rapport de stage et je l'ai fini.
