Antoine Fort¶
Dates du stage ...
Bac ??
Actuellement en baccalauréat professionnel systèmes numériques (option réseaux informatiques et systèmes communicants), j'effectue un stage à Fablab dune période de 3 semaines du 28 Mars au 15 Avril 2022 afin d'acquérir de nouvelles compétences.
Projet capteur de spores¶
Lundi 28 Mars¶
Tout d'abord afin de m'aider sur le sujet je consulte la documentation liée a celui-ci via ce lien : https://projets.cohabit.fr/redmine/projects/capteursdesporesifv/wiki
Nous avons refait un tableau sur le site de fablab avec la liste des composants néce
ssaires à jour via le schéma électrique : https://projets.cohabit.fr/redmine/projects/capteursdesporesifv/wiki/Sch%C3%A9ma_%C3%A9lectrique.
Voici notre tableau de la liste des composants actuellement à jour consultable sur le liens suivant : https://projets.cohabit.fr/redmine/projects/capteursdesporesifv/wiki/Liste_des_composants
Dorénavant nous avons étudier via le schéma mécanique et électrique les diverses méthodes que nous devons effectuer afin d'aboutir au projet mais nous devons faire des câbles soudés au connecteur correspondant.
Mardi 29 Mars¶
Aujourd'hui nous avons consultés la liste des schémas de câblage : https://projets.cohabit.fr/redmine/projects/capteursdesporesifv/wiki/Sch%C3%A9ma_%C3%A9lectrique , celle-ci nous a permis :
*Couper le câble a sa dimension nécessaire
*Dénuder le câble de quelques petits millimètres
*Imbiber déteins le bout du câble auquel on placera notre connecteur mâle femelles
*Souder le connecteur nécessaires mâle ou femelle
*A l'aide de la pince a sertir on ressert le connecteur afin que le contact se fasse
*Au dessus de celui-ci on ajoute de la gaine thermos que par la suite on chauffe
:

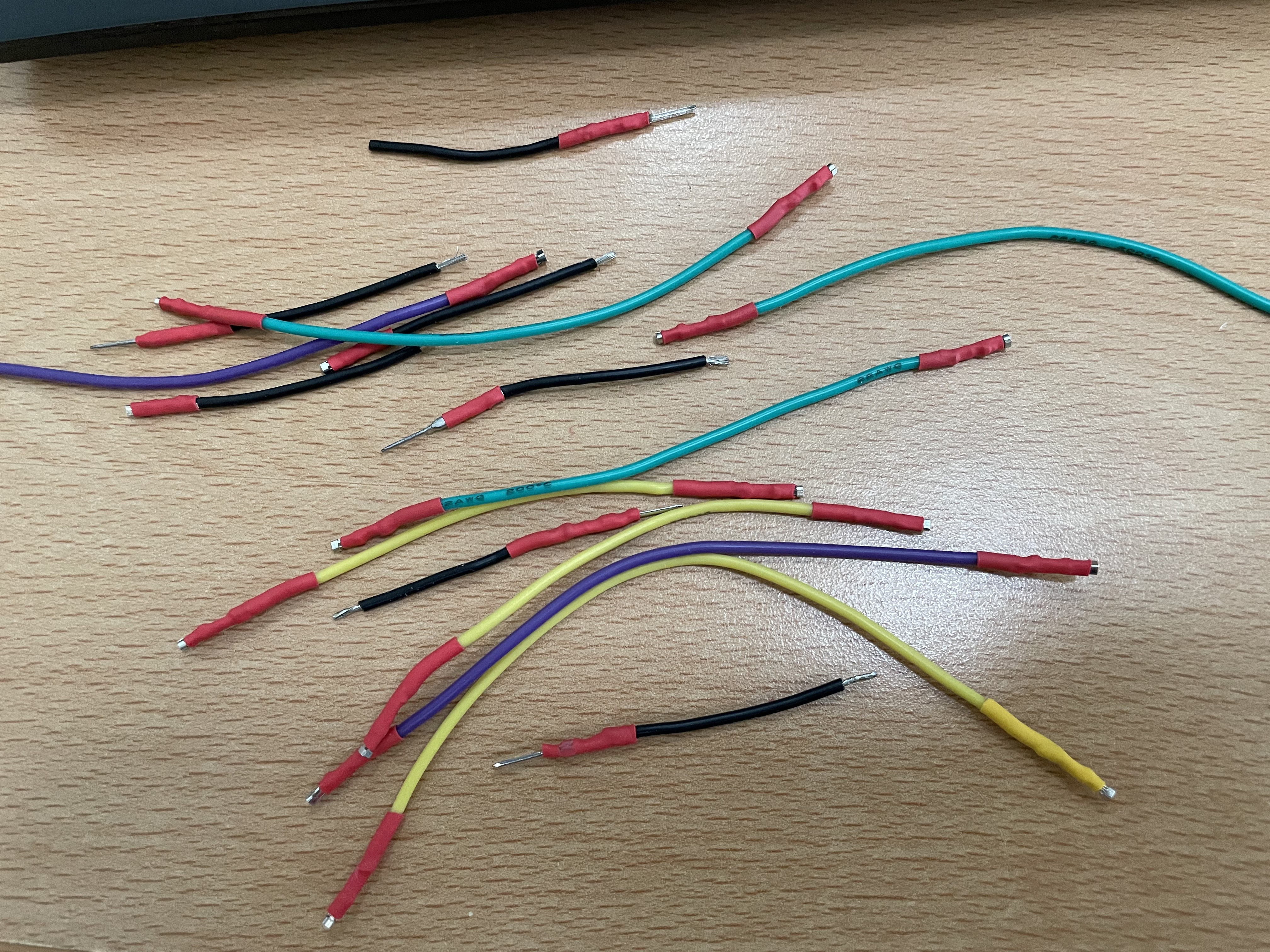

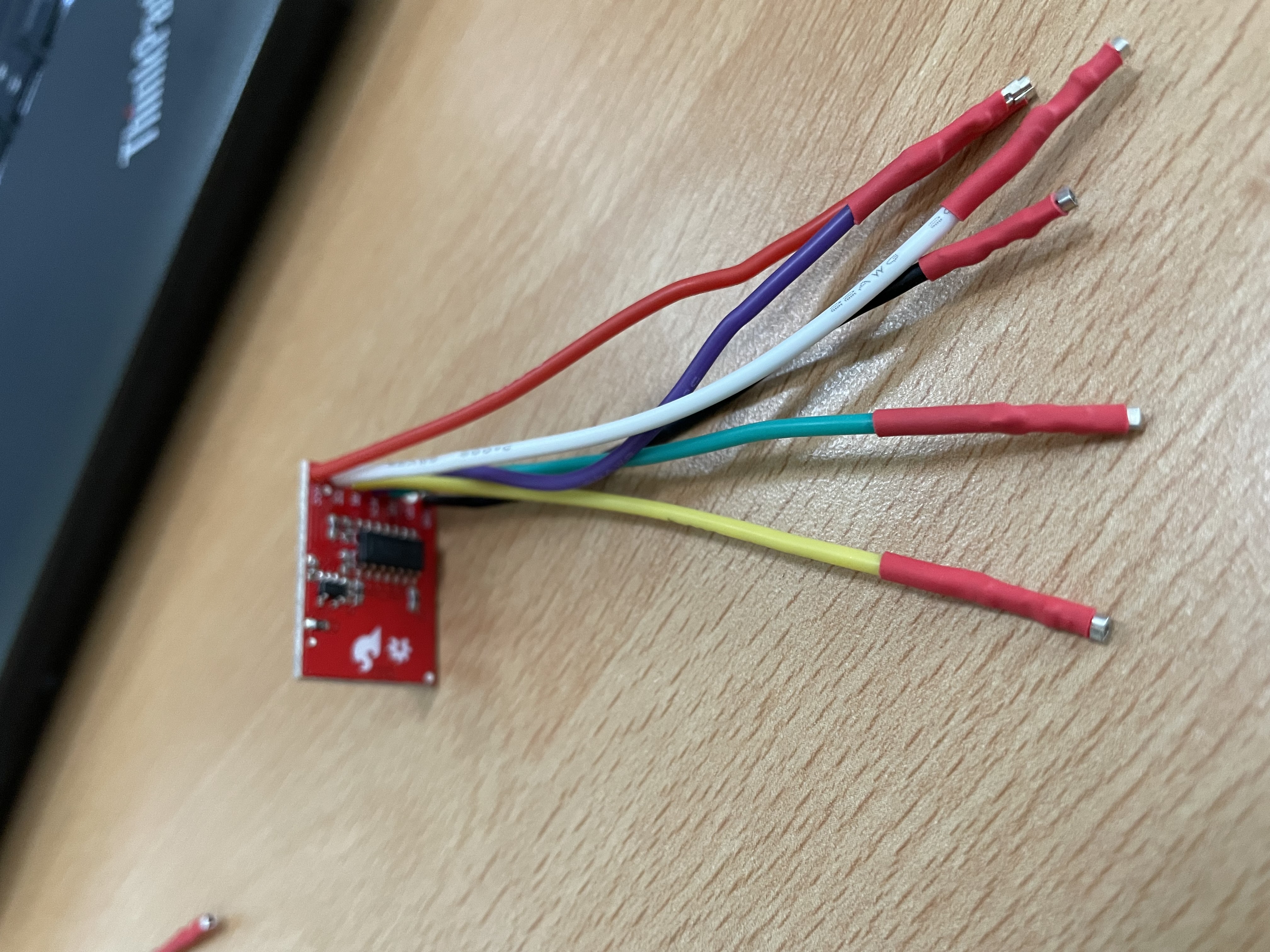

Ensuite nous avons commencé a souder des câbles a leurs comosant
:
Mercredi 30 Mars¶

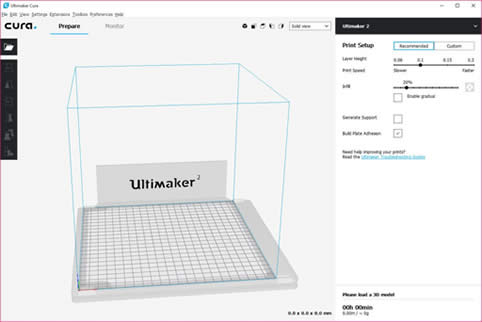

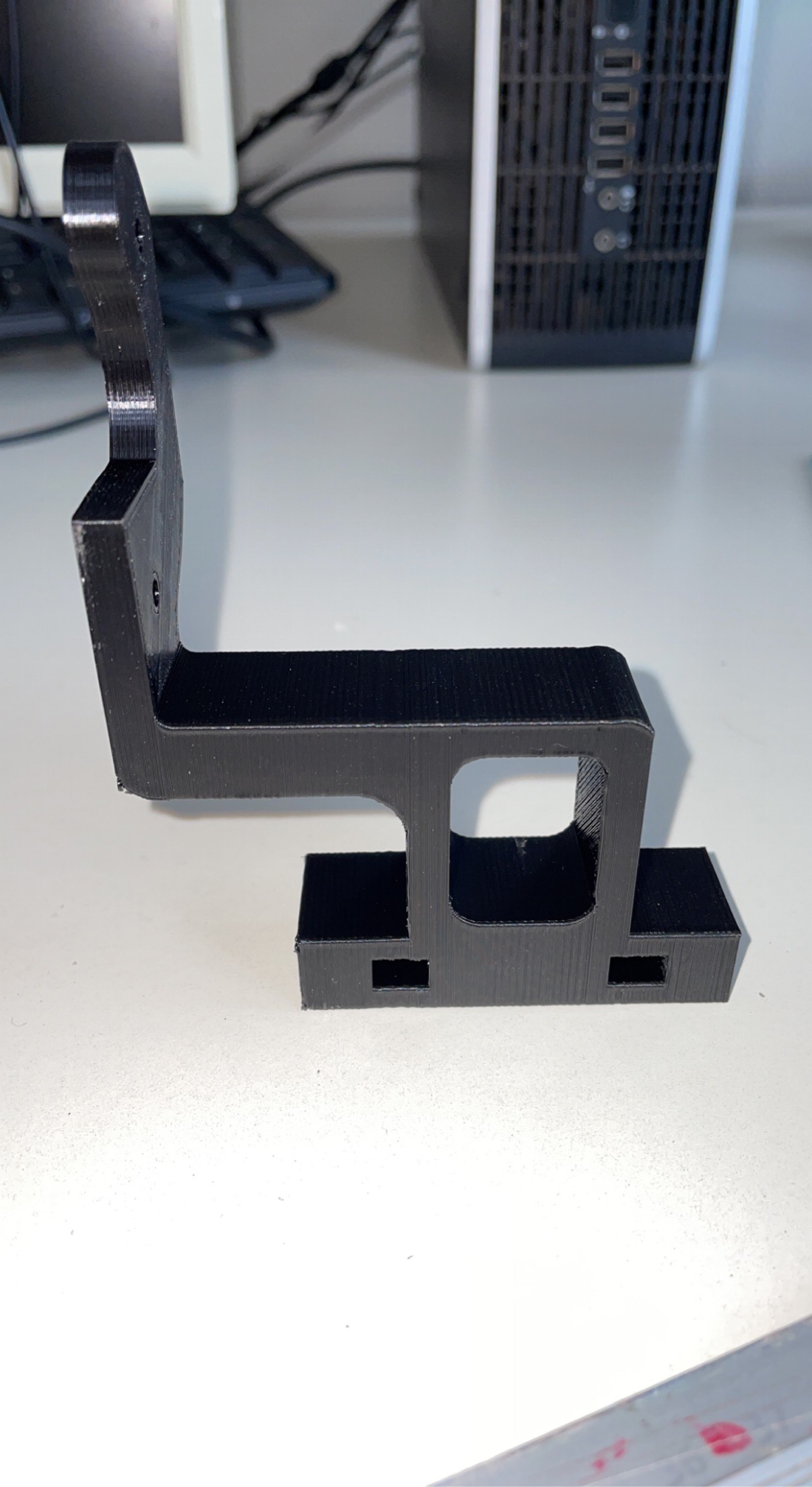

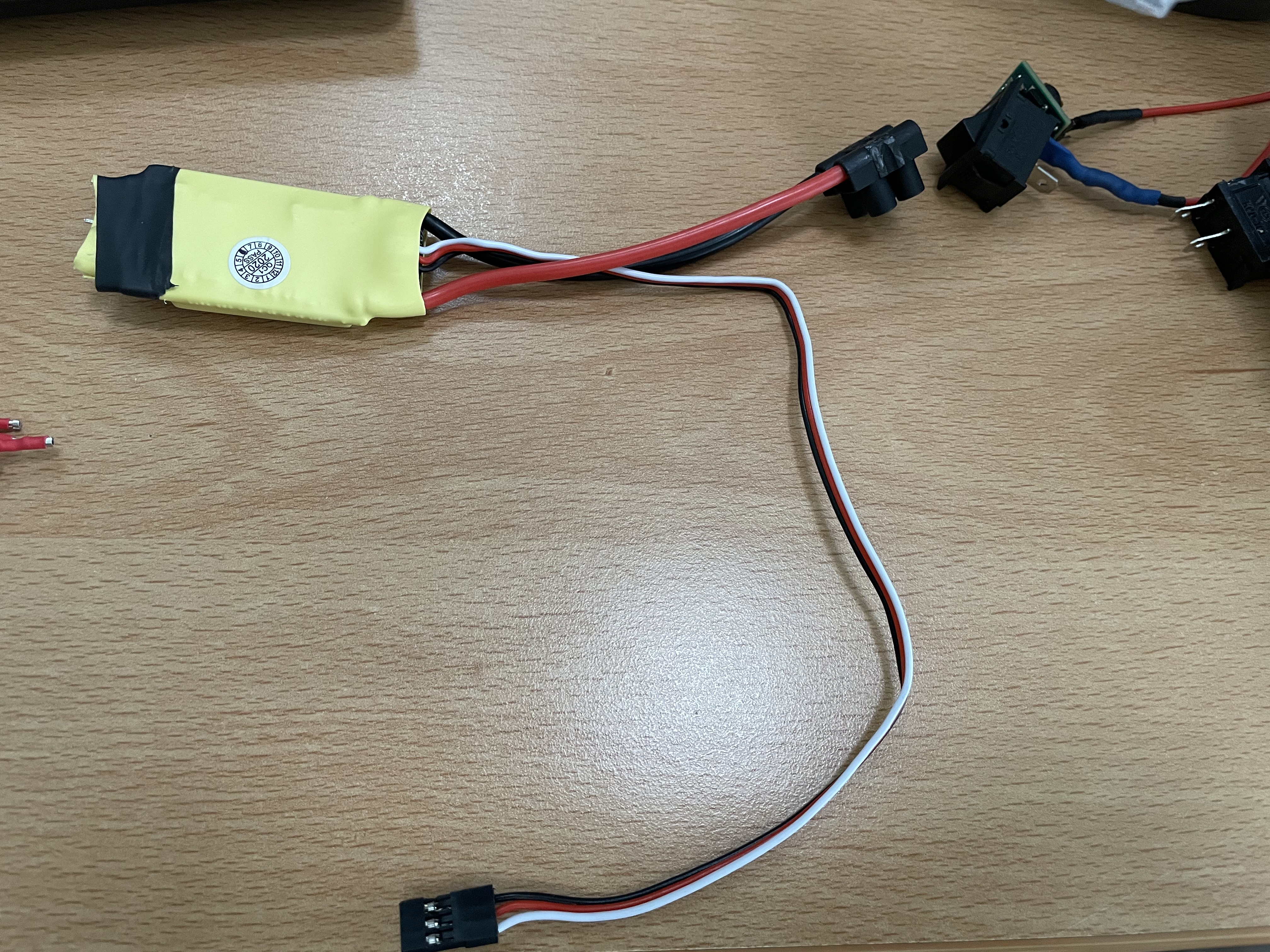

Aujourd'hui nous avons continué a câbler certains composants entre-eux puis nous avons apprit à imprimer les pièces manquantes : la base du moteur ainsi que le socle du système :
Nous avons ensuite continuer a souder certains câbles manquants à leurs connecteur requis.
Un problème est survenu lors des câblages des composants nous avons remarqués que le schéma électrique, le prototype modèle et les tableaux des longueurs des câbles ne correspondaient pas alors nous sommes actuellement en train d'observer via le schéma et le prototype les bon câbles, les bonnes longueurs ainsi que les bons emplacements qui nous sont nécessaires.
Enfin quand nous aurons fait cela nous allons refaire sur le site wiki:
Un schéma électrique a jour
Des tableaux avec les bonnes couleurs, les bonnes dimensions, les bons connecteurs et les bons emplacements.
Jeudi 31 Mars¶
Aujourd'hui nous avons régler nos problèmes précédents pour cela nous avons refait les câbles nécessaires au systèmes en observent le schéma électrique et le prototype.
Nous avons refait intégralement les tableaux des câbles électriques sur le wiki, dorénavant celui-ci est à jour : https://projets.cohabit.fr/redmine/projects/capteursdesporesifv/wiki/Sch%C3%A9ma_%C3%A9lectrique .
Par la suite la pièce 'Poignée système' a du être imprimée pour cela nous avons utilisé les fichiers du plan mécanique : https://projets.cohabit.fr/redmine/projects/capteursdesporesifv/wiki/Plans_M%C3%A9caniques -> https://projets.cohabit.fr/redmine/attachments/3481 :

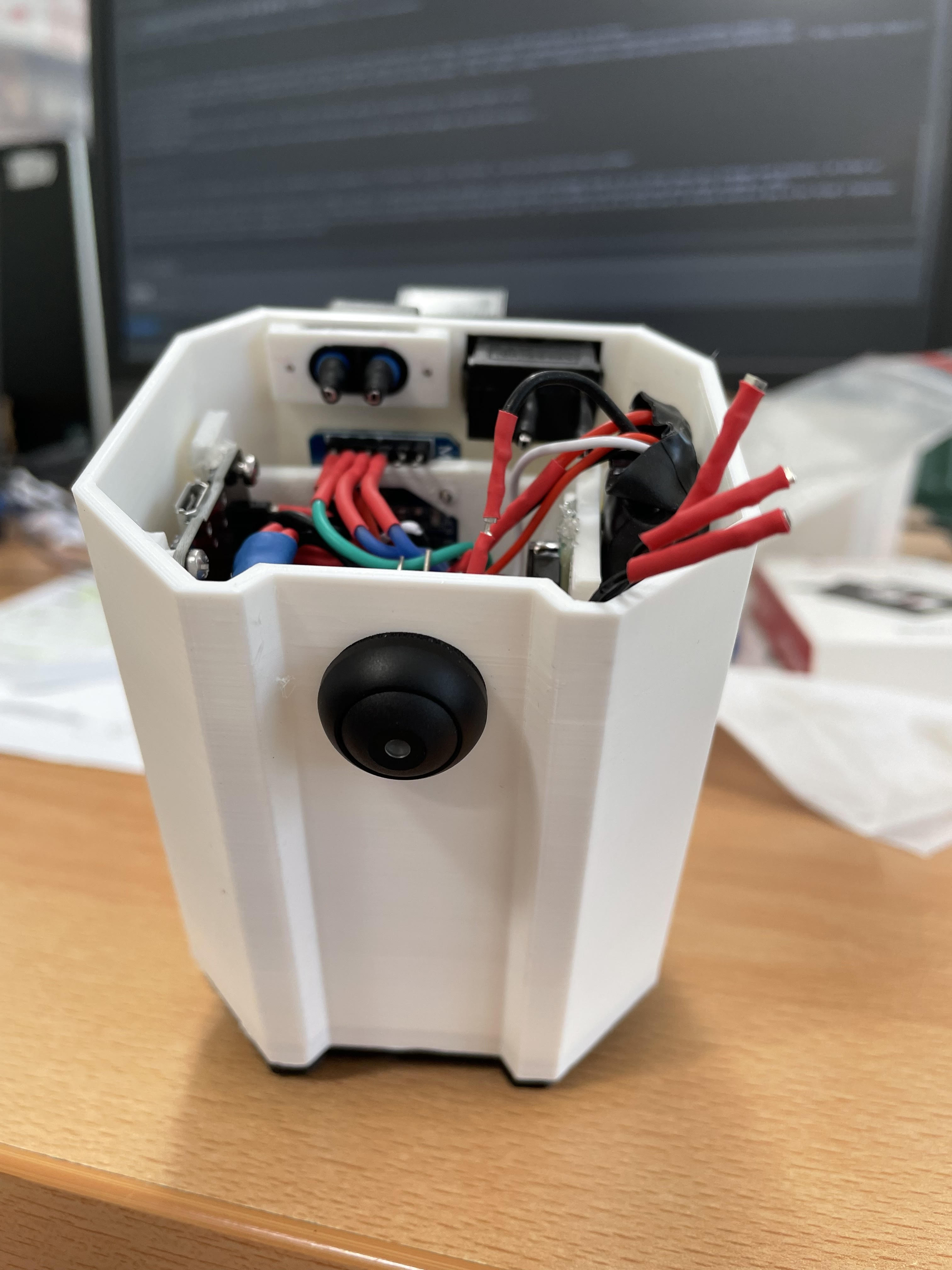

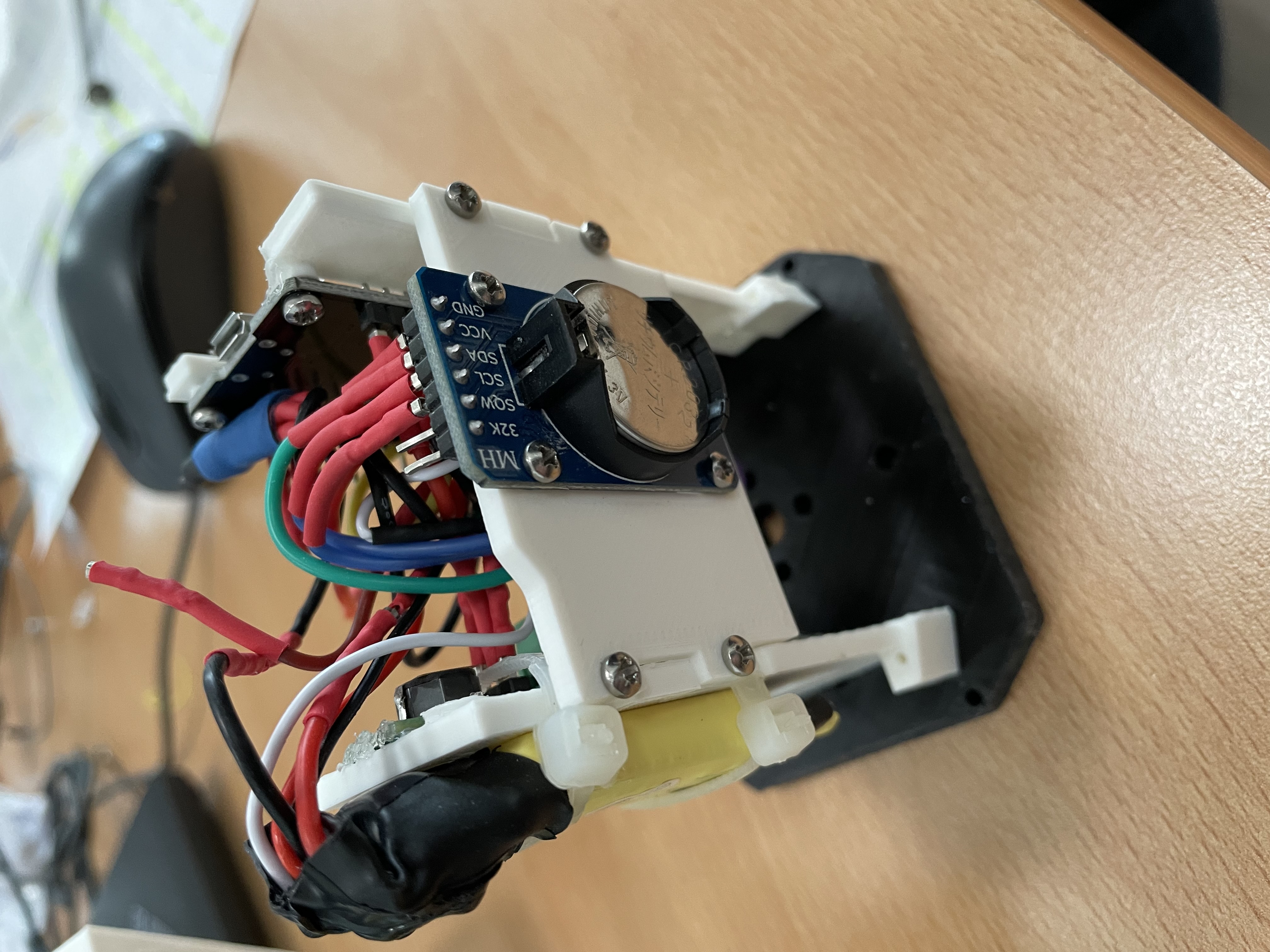

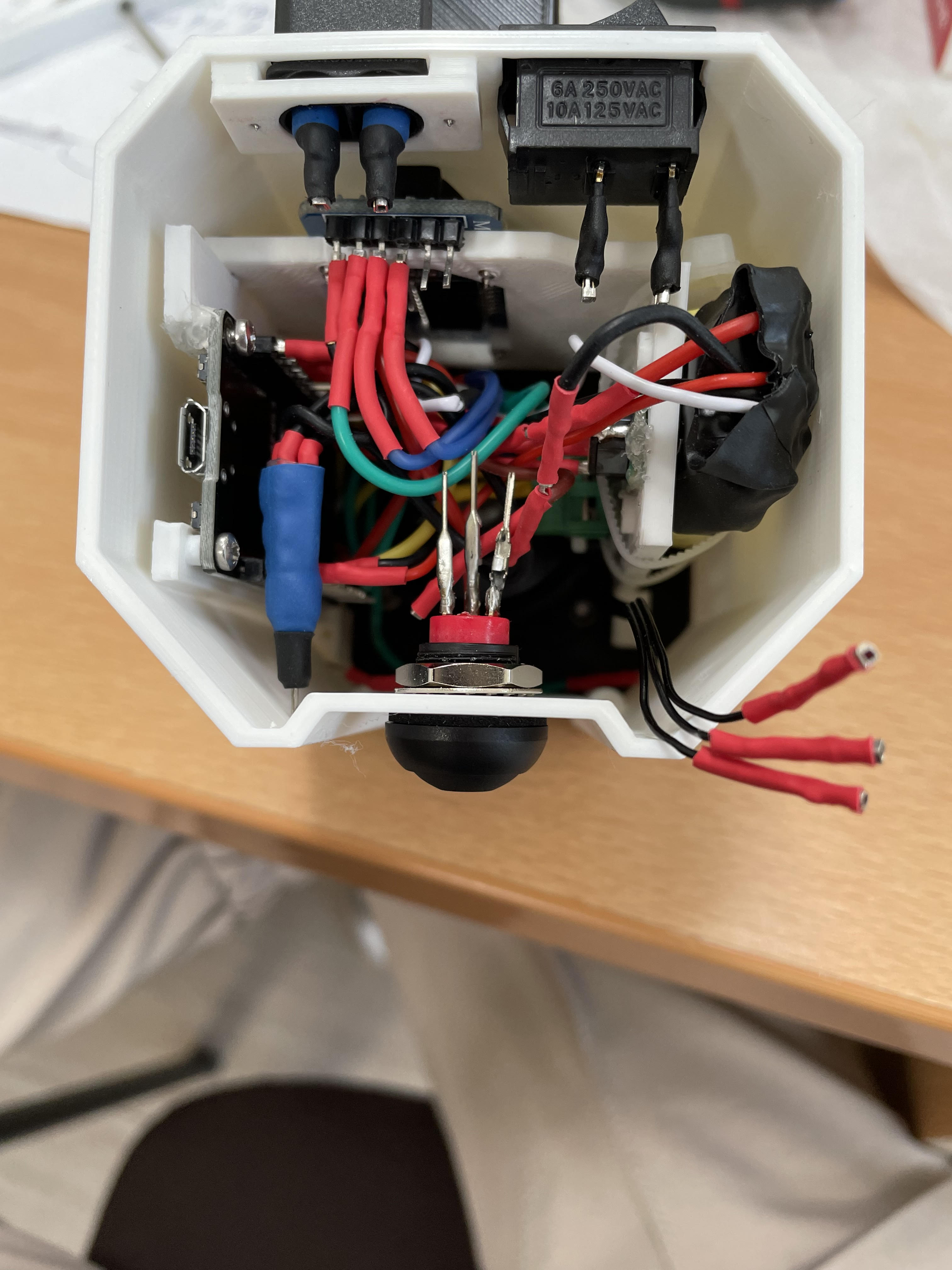

Enfin les branchement des composants est quasiment finit, les pièces qui ont étaient imprimés se mettent en place, le projet touche a sa fin :
HORS SUJET DU CAPTEUR = ( En parallèles avec le projet, Pierre nous a montré une partie du monde de Linux, du codage et des chiffres binaires . )
Vendredi 1 Avril¶

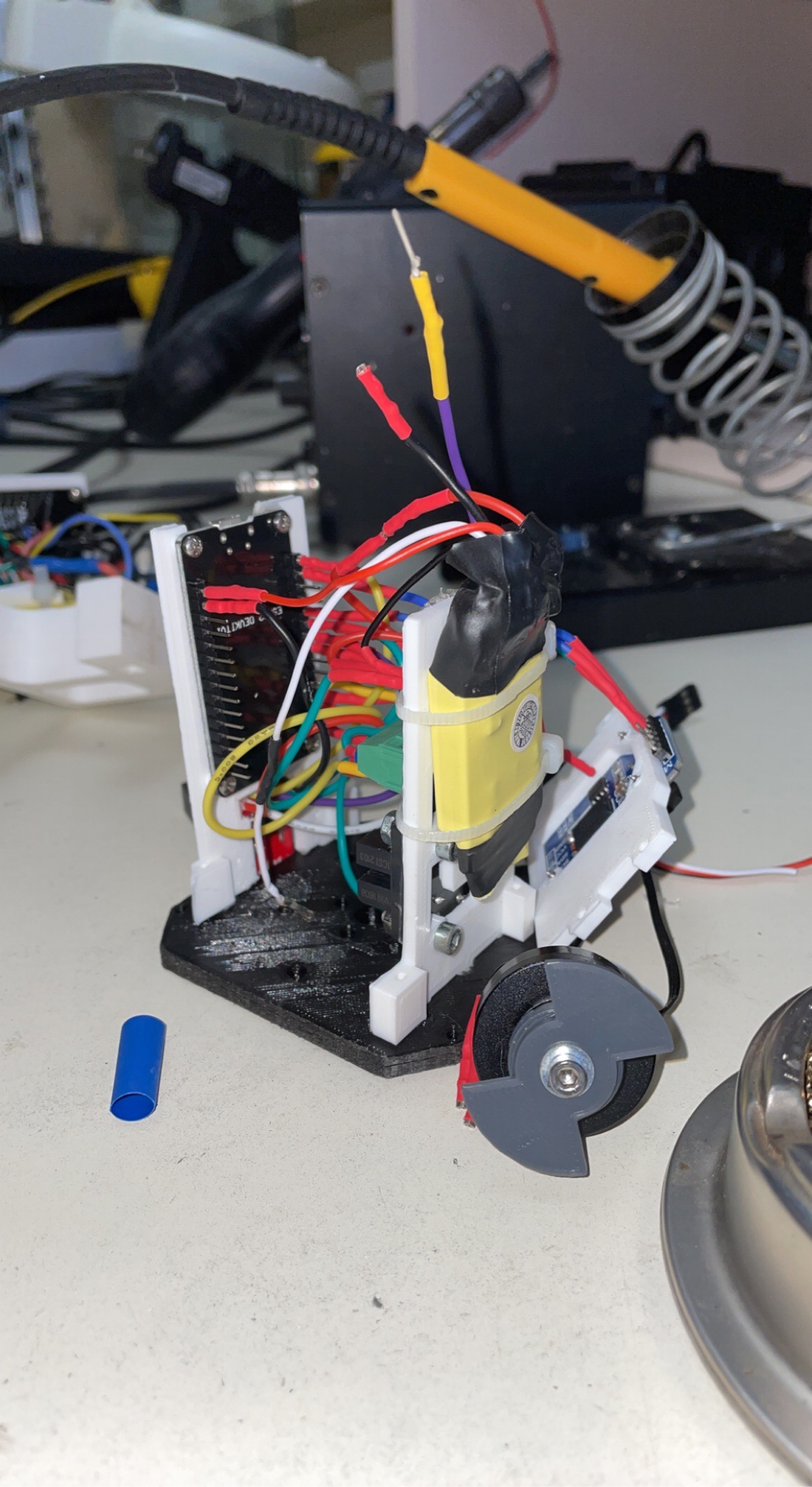

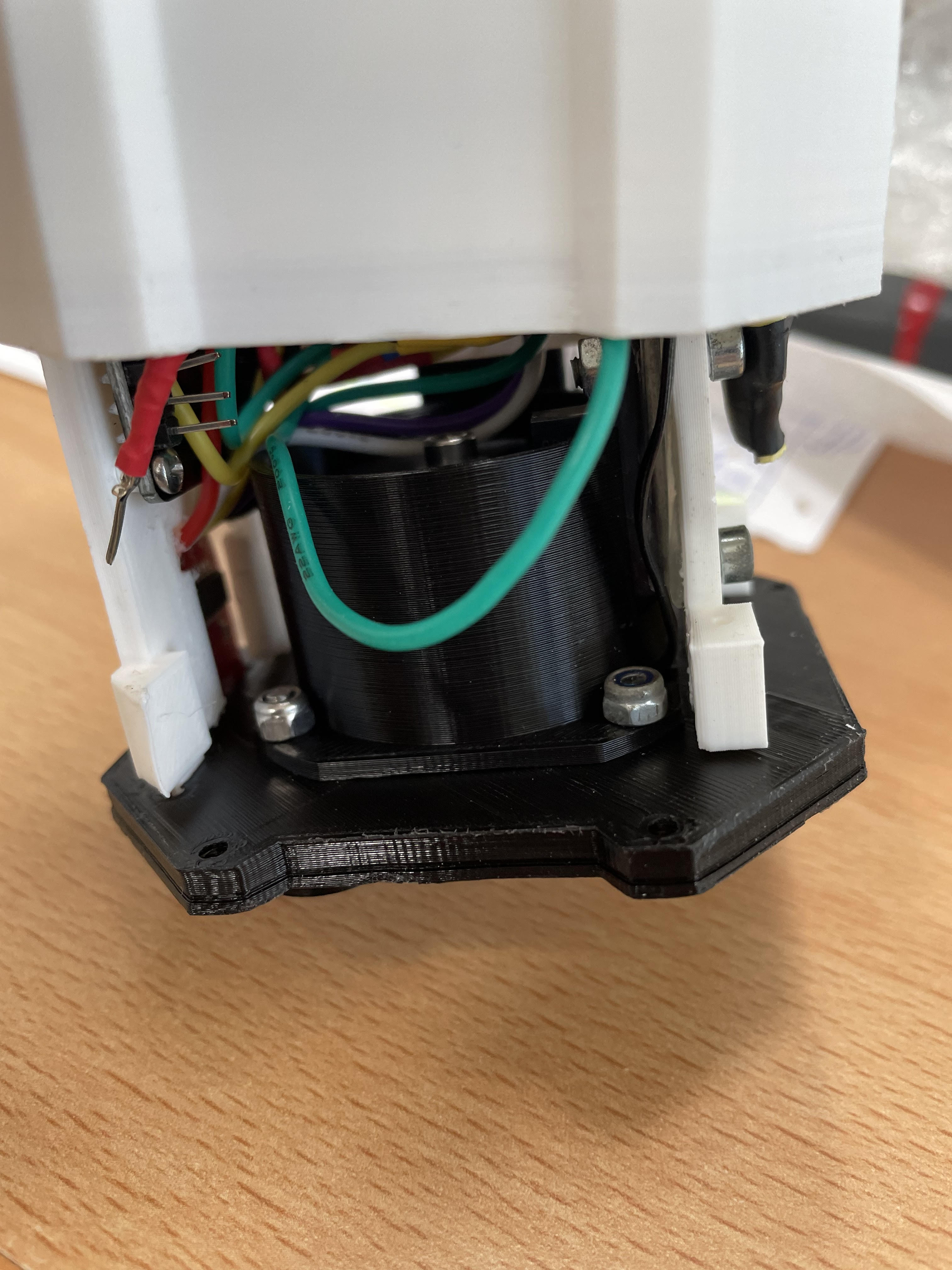

Aujourd'hui nous avons fait l'assemblage des pièce imprimer précédemment puis assemblage de l’interrupteur, batterie, bloc moteur, et nous avons rencontrés deux problèmes:
-La poignée du prototype que nous avons imprimé la veille en format 'STL' (devenu le format de transmission de données standard de l'industrie du prototypage rapide et est le format requis pour interagir avec Quickparts. Ce format se rapproche des surfaces d'un modèle solide avec des triangles) n'était pas un format fiable car l'été le prototype a besoin d'une solidité conforme a la chaleur c'est pour cela nous avons refait la pièce en 'PETG'.
-La roue codeuse qui était dans notre stock était trop épaisse car celle-ci était dans un ancien prototype et celle-ci aussi était en format 'STL' alors nous avons du la refaire avec la nouvelle version et dans le bon format d’impression disponible via ce lien: https://projets.cohabit.fr/redmine/attachments/4086 .
HORS SUJET CAPTEUR (En parallèle avec le projet le temps de l'impression pierre nous a mit sur un nouveau sujet sur le codage Linux via un RaspberryPI. lundi l'impression aura aboutit ils nous restera à câbler les pièces externes en cours et le projet sera finit.)
