J'ai voulu créer une petite plaque qui va venir se coller pour habiller le châssis de ma moto. Le but à la fin étant de la réaliser en aluminium.
J'ai tout d'abord fait un patron en carton en prenant les mesures et les angles. Pour ensuite le reproduire dans Freecad et faire un premier test en impression 3D.
Le premier patron faisait 1 mm d'épaisseur simplement pour voir si la reproduction 3D était fidèle au patron en carton.

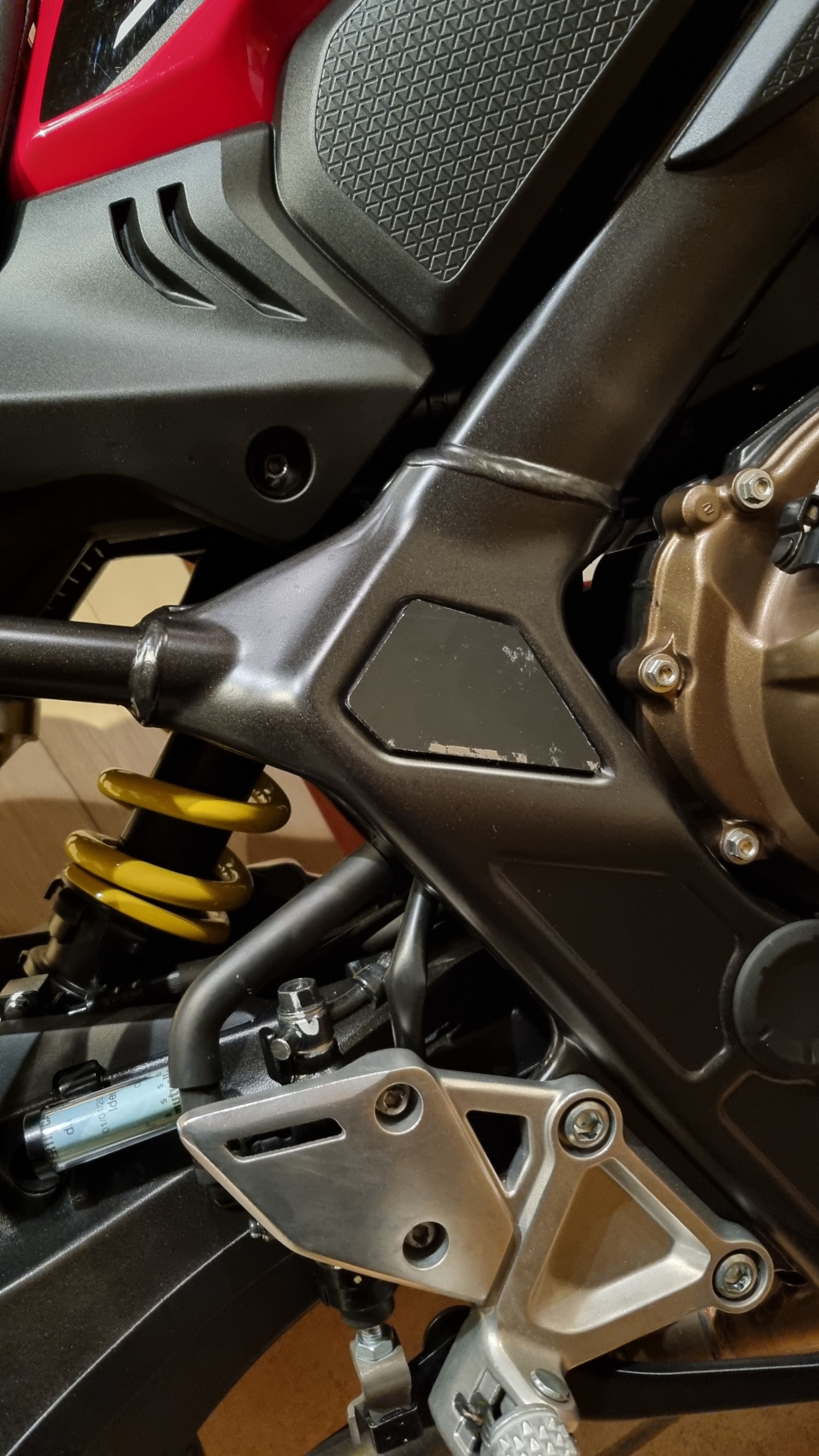

Prise des mesures sur le châssis de la moto et production d'un petit patron en carton

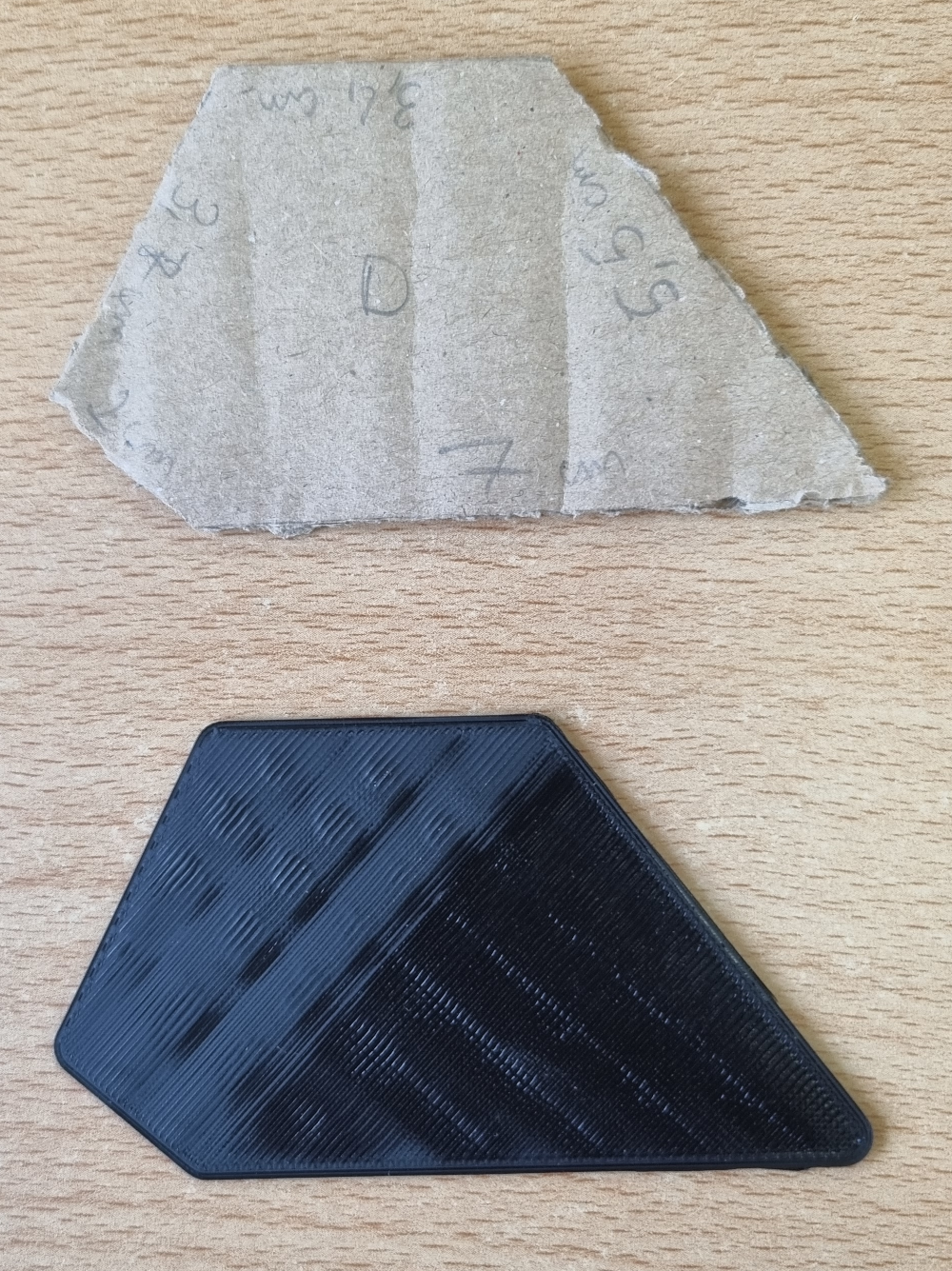

Test de la forme en impression 3D avec 1 mm d'épaisseur.

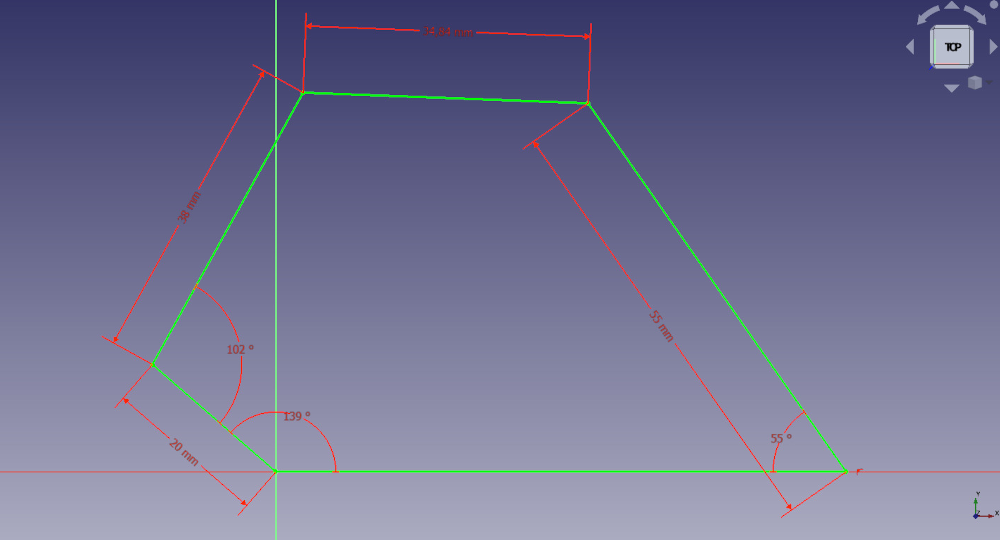

Reproduction dans freecad du 1er test.

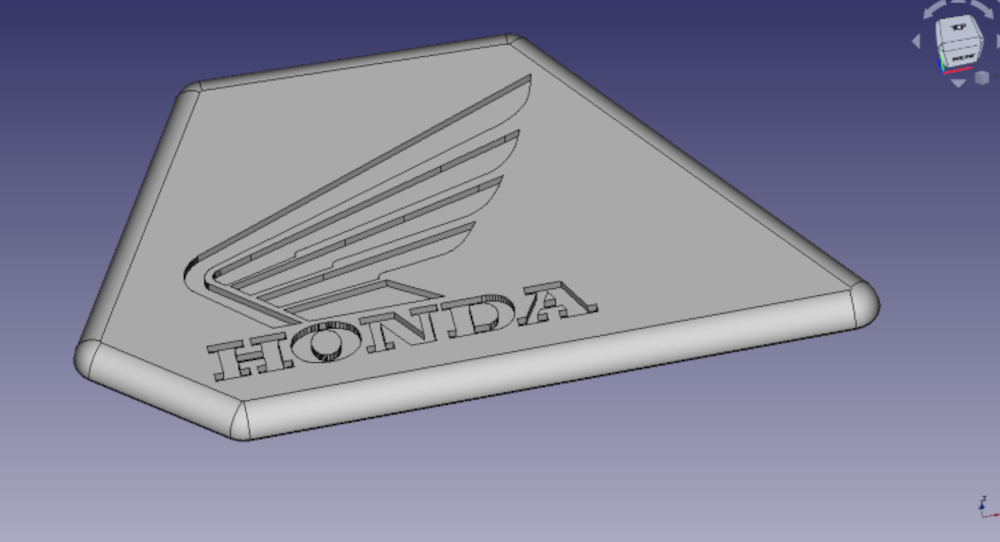

Création de la plaque définitive avec 3mm d'épaisseur et le logo Honda rajouté, creusé à 1mm.

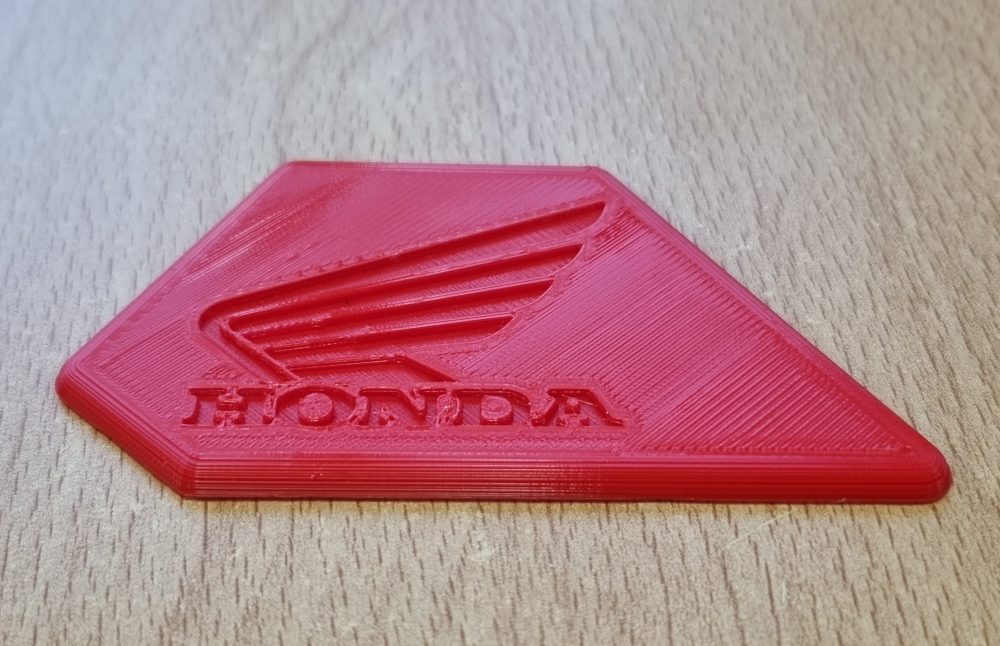

Plaque imprimé, il s'agit du coté droit, je dois maintenant utiliser l'outils symétrie afin de réaliser le coté gauche. Le but sera ensuite de la produire en aluminium.

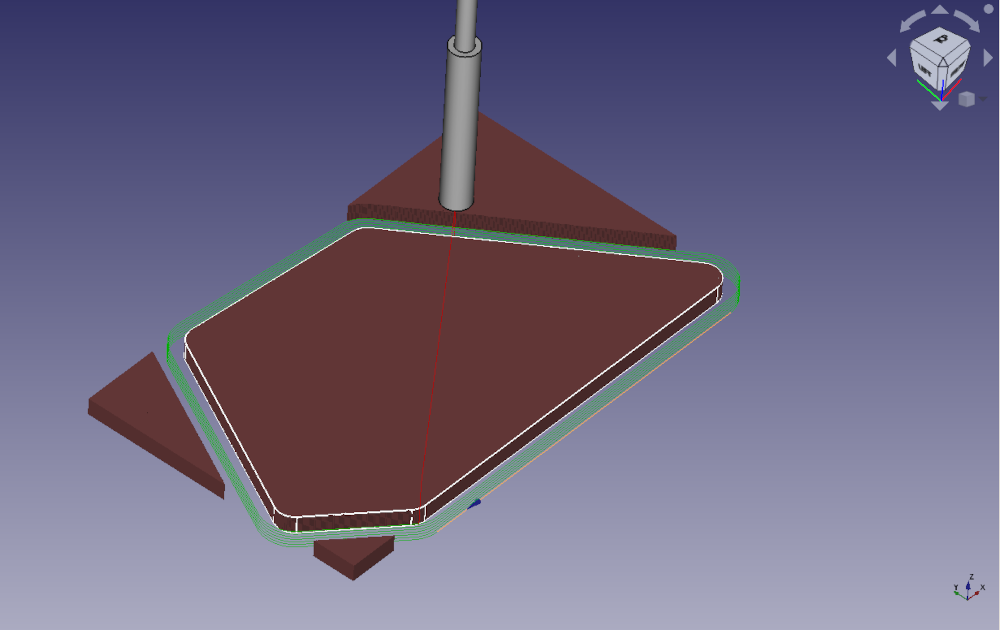

On va ensuite utiliser l'outils Path dans Freecad afin de modéliser la coupe que le Charlyrobot va effectuer, pour cela on va suivre la documentation exemple du Charlyrobot réalisée par Léa. On va exporter un fichier .iso

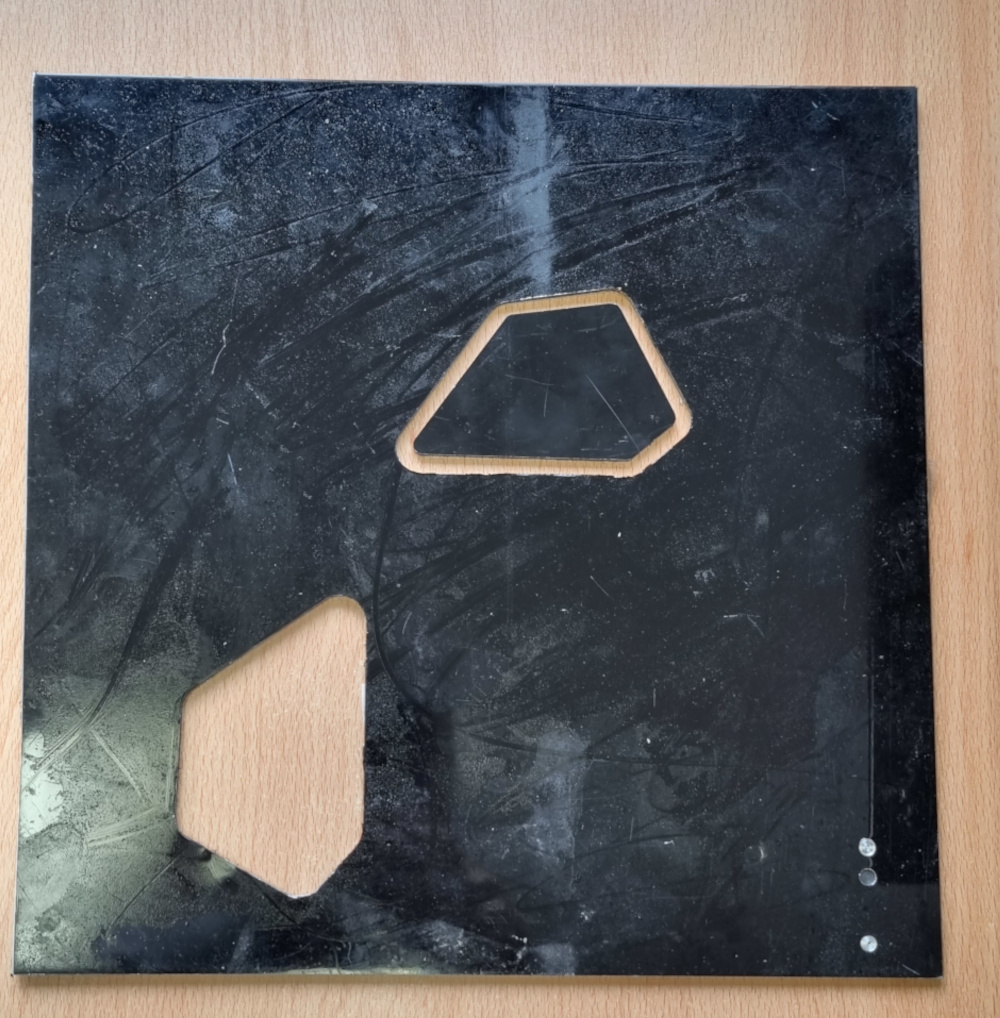

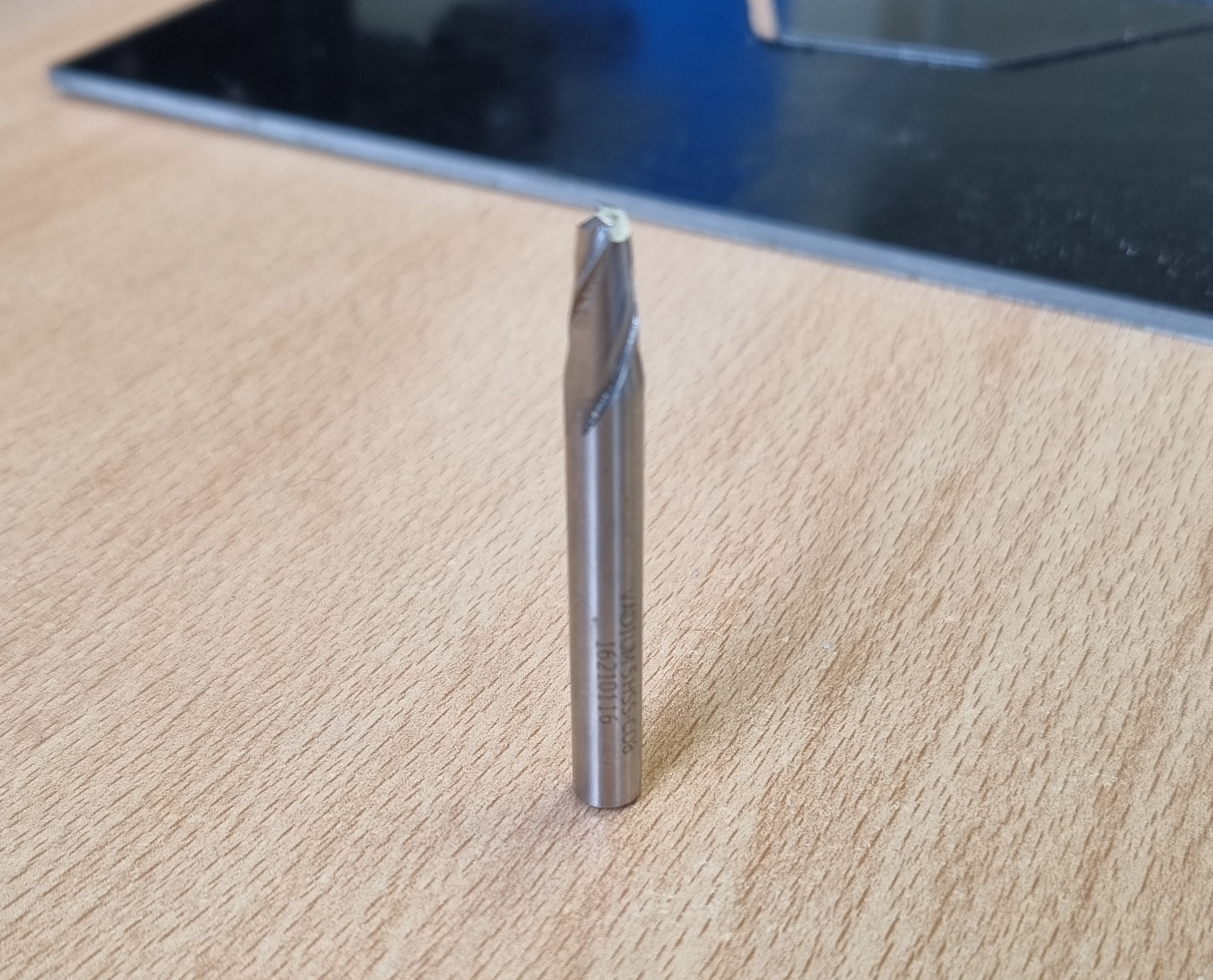

Après travail du Charlyrobot, on obtient la découpe de notre plaque, pour le matériel Dibon on a utilisé une fraise de 5mm à double dents qui va tourner à 12 000 tours/min avec une vitesse vertical de 15 mm/s et une vitesse horizontale de 32 mm/s

On vient ensuite positionner la pièce au niveau au niveau du chassis de la moto et on peut voir que ce n'est pas parfait mais c'est un bon début par rapport au résultat attendu.
Le but sera alors de réaliser un plaque parfaite dans du dibon neuf et de venir ensuite y graver le logo cbr650r ci-dessous
