Clément Röthlisberger¶

Stagiaire 1ère pro systèmes numériques
Dates : 22 Nov 2021 au 17/12/2021

Programme:¶

• Démontage imprimantes 3d
• classification et test des pièces

Lundi 22 Novembre 2021¶

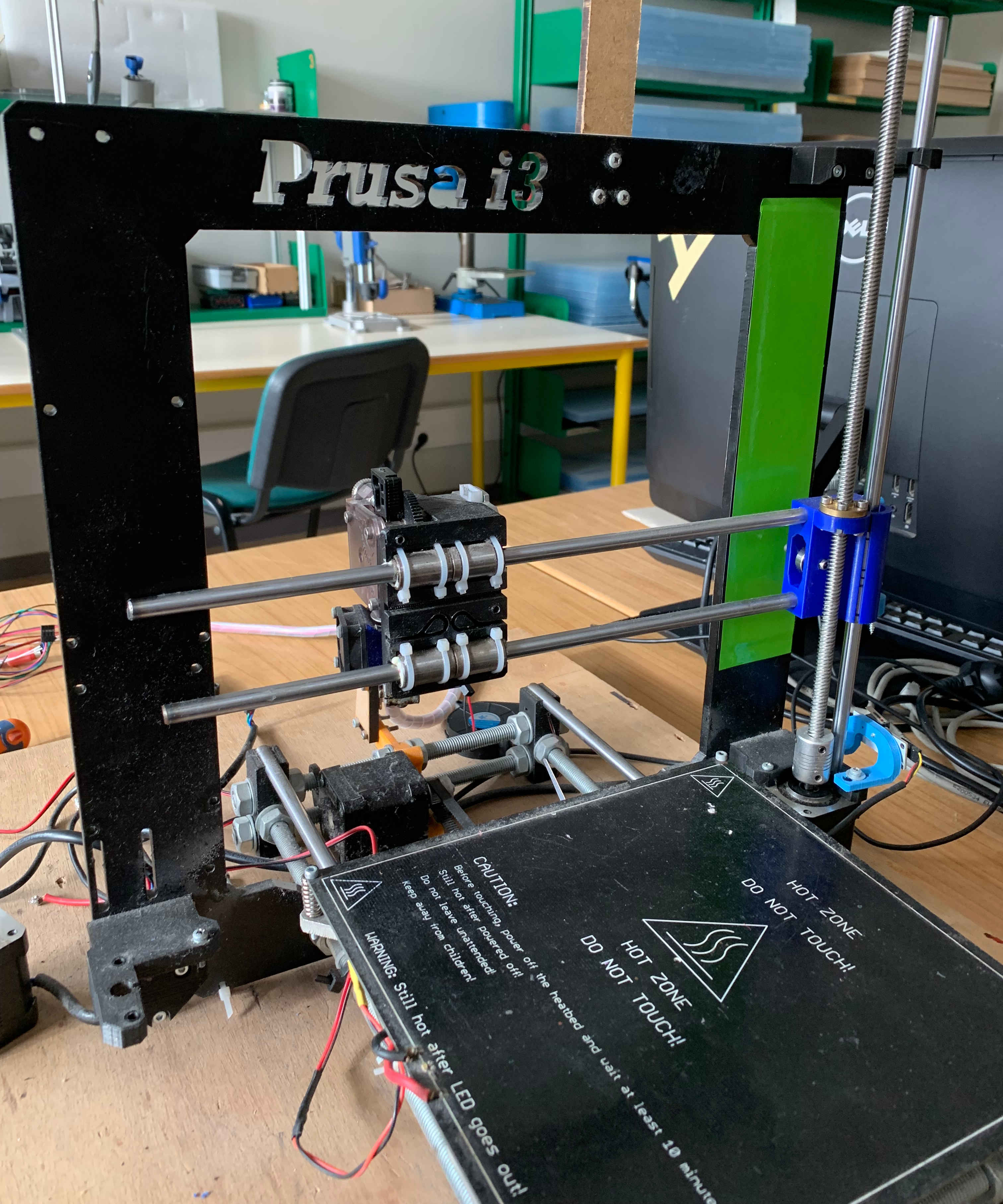

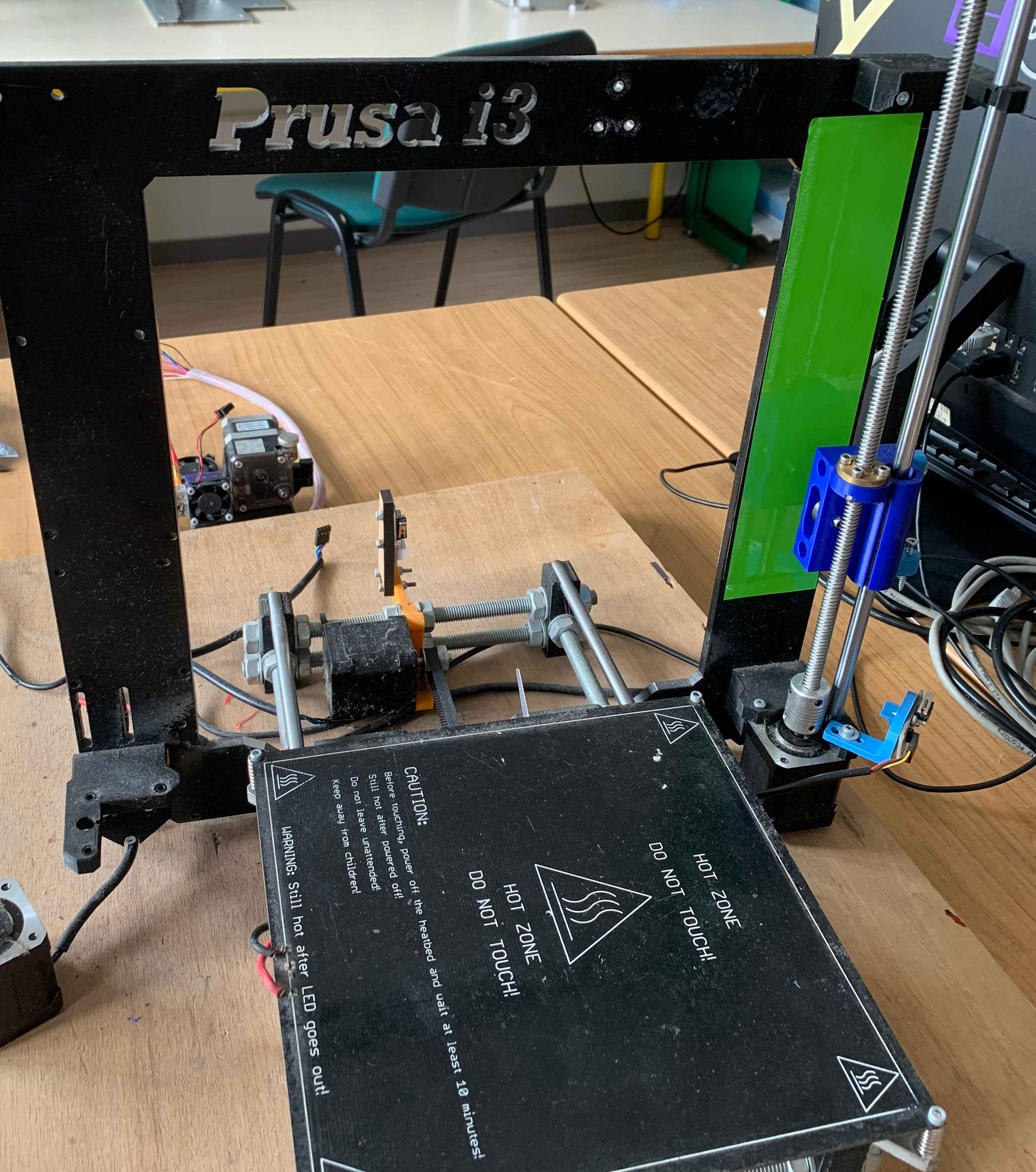

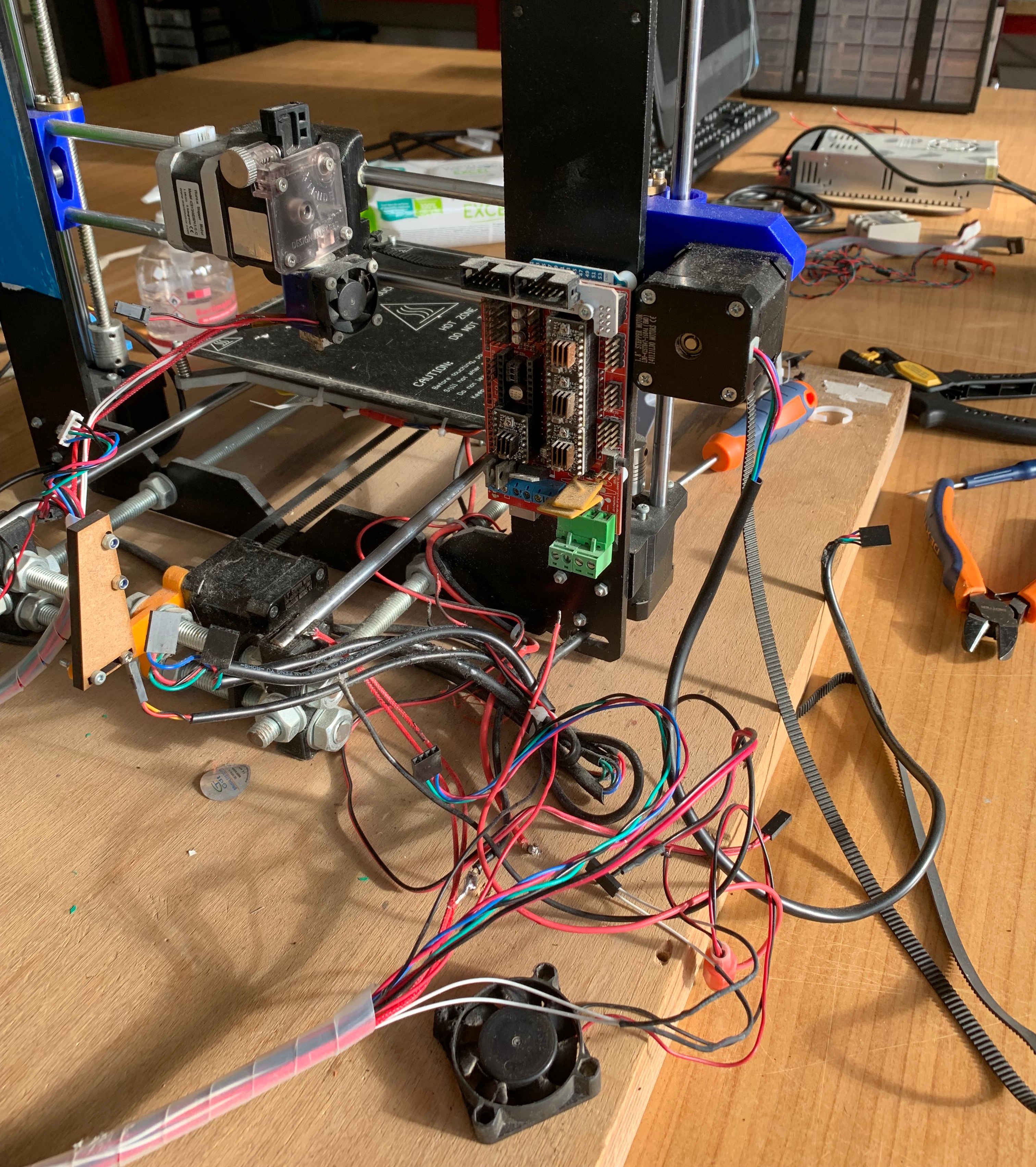

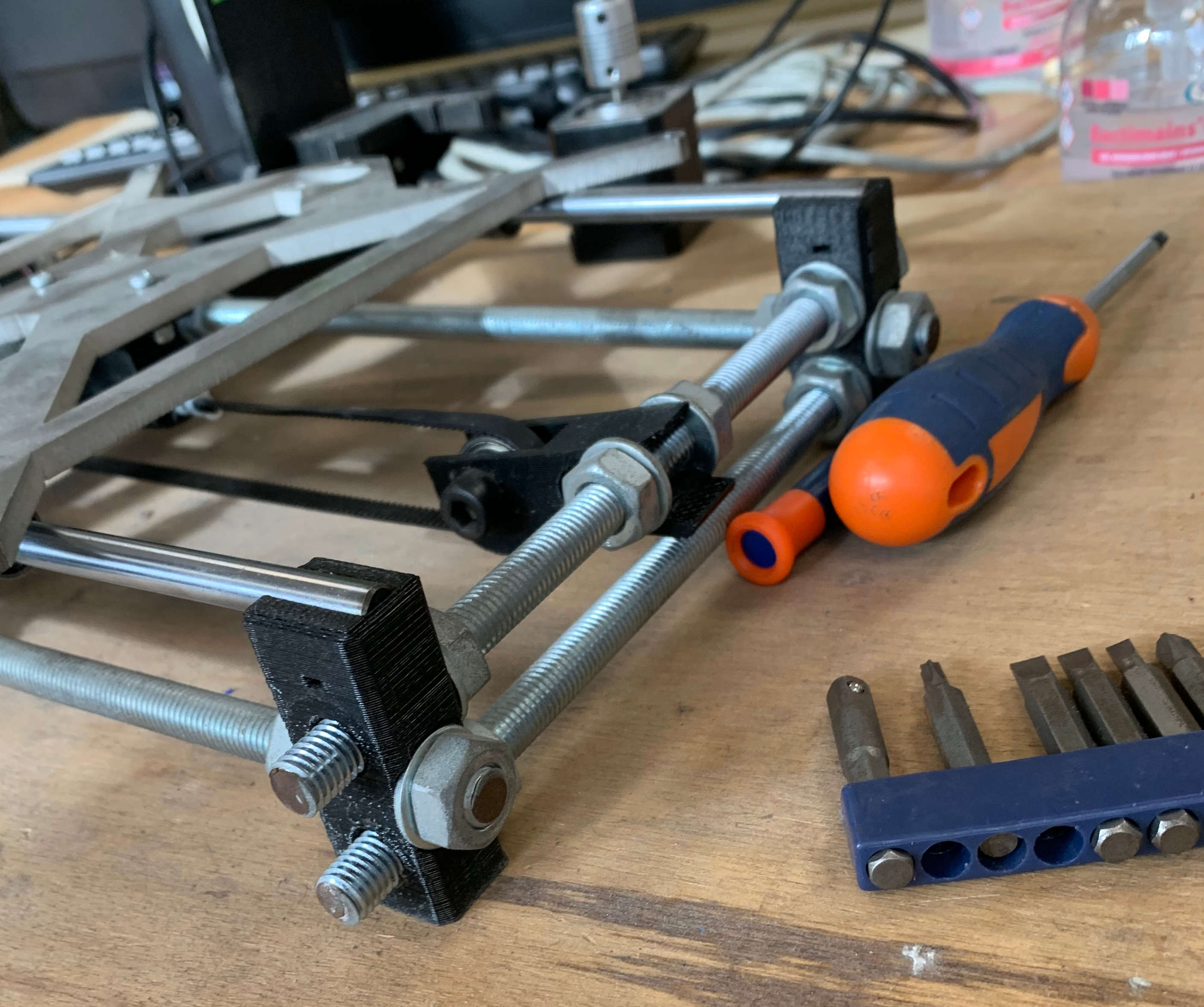

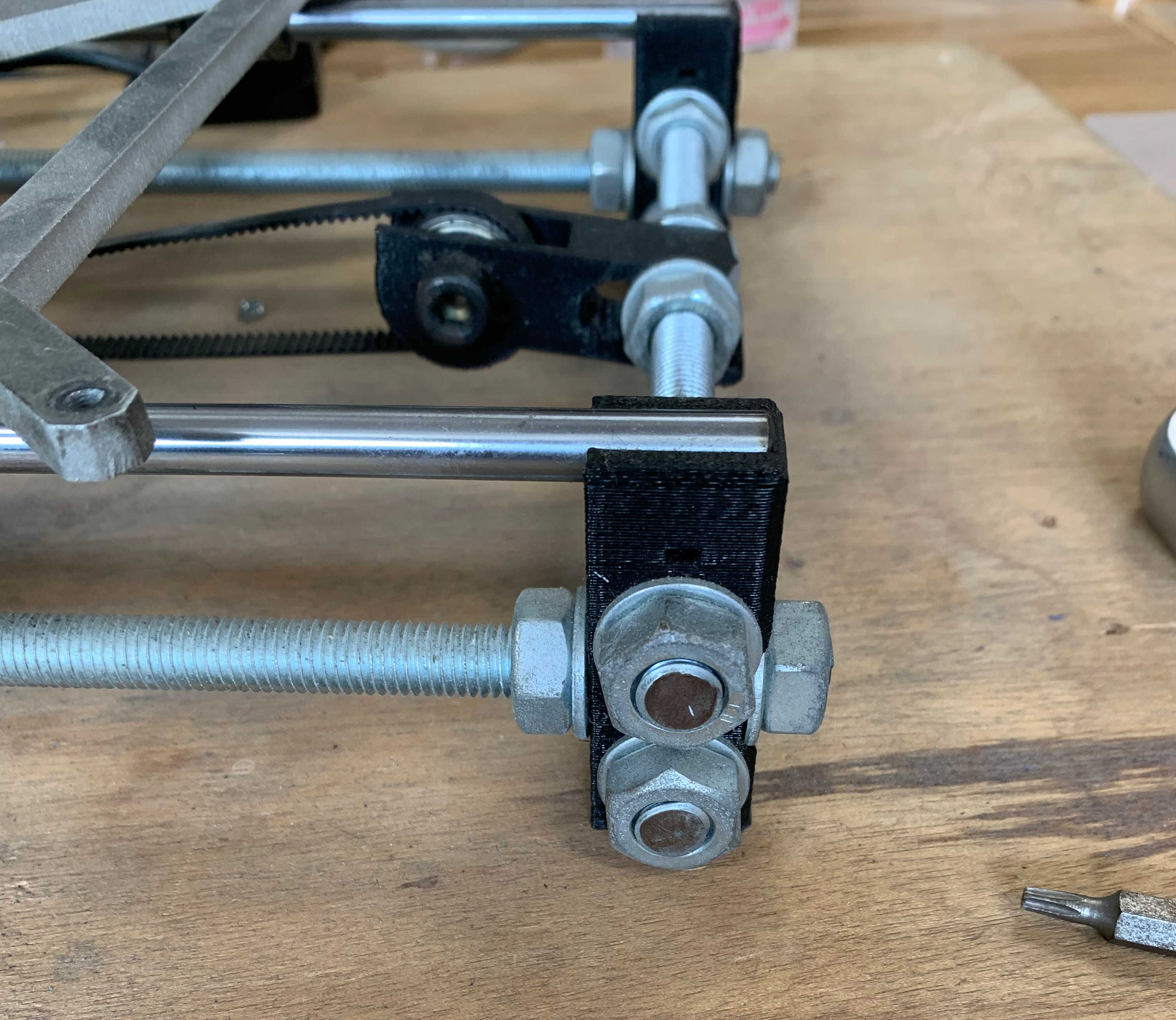

Démontage d'une imprimante 3D¶

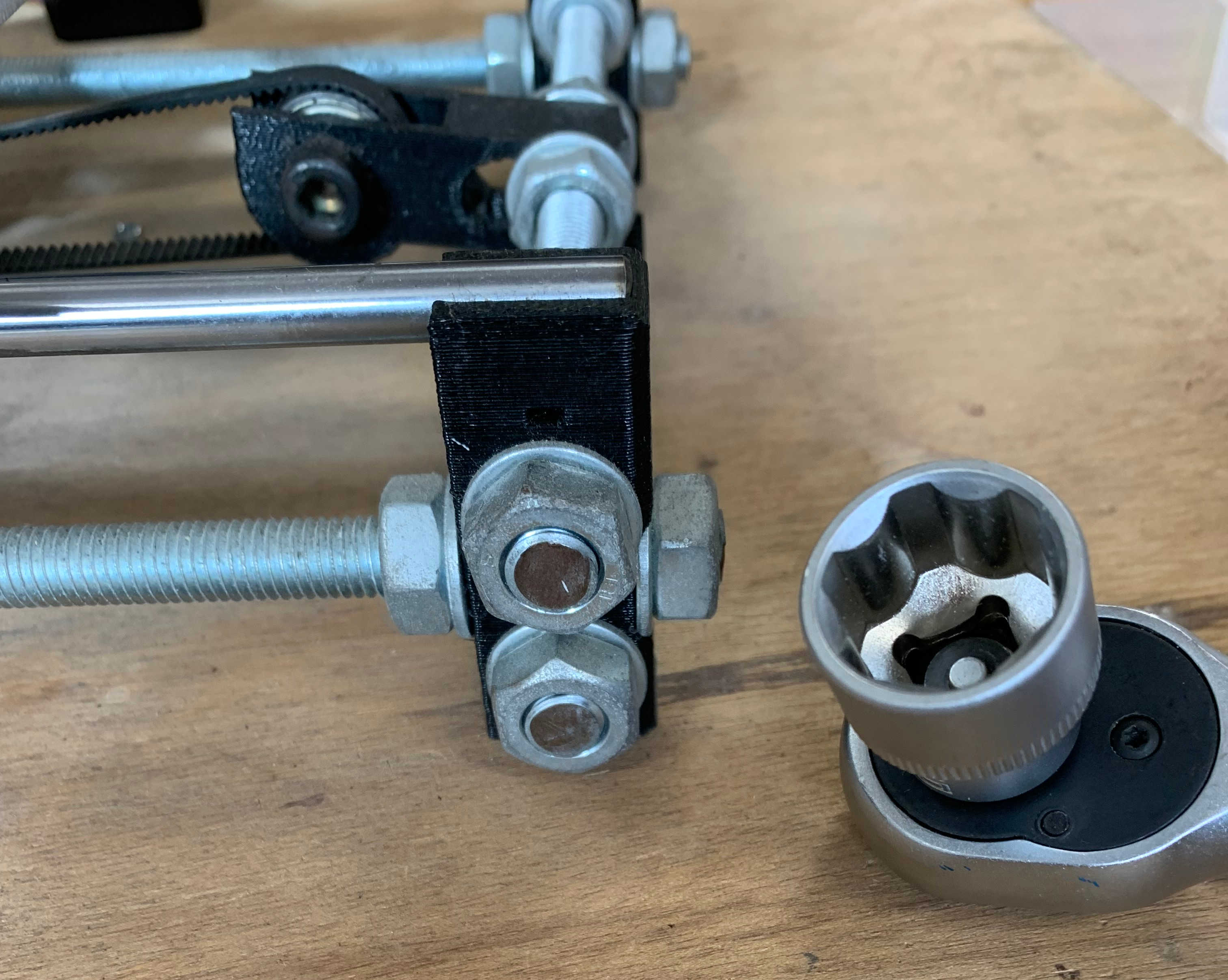

Les photos sont mises dans l’ordre de démontage, et il y a des images de toutes les pièces de l’imprimante ( les vis et les câbles ne sont pas pris en compte car elle diffère selon les imprimante, et il y a aussi trop de câbles et de vis pour être pris en photo )

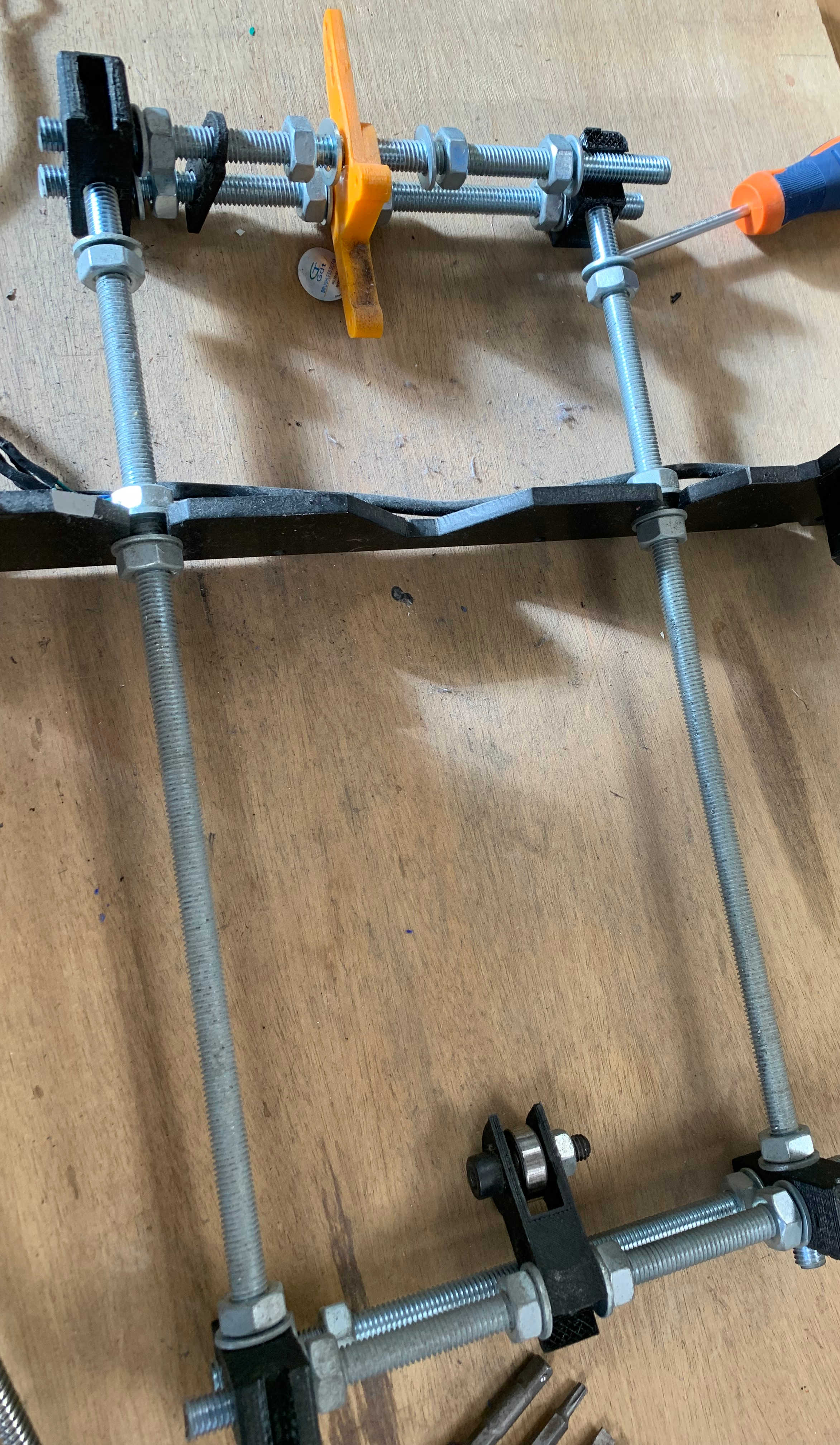

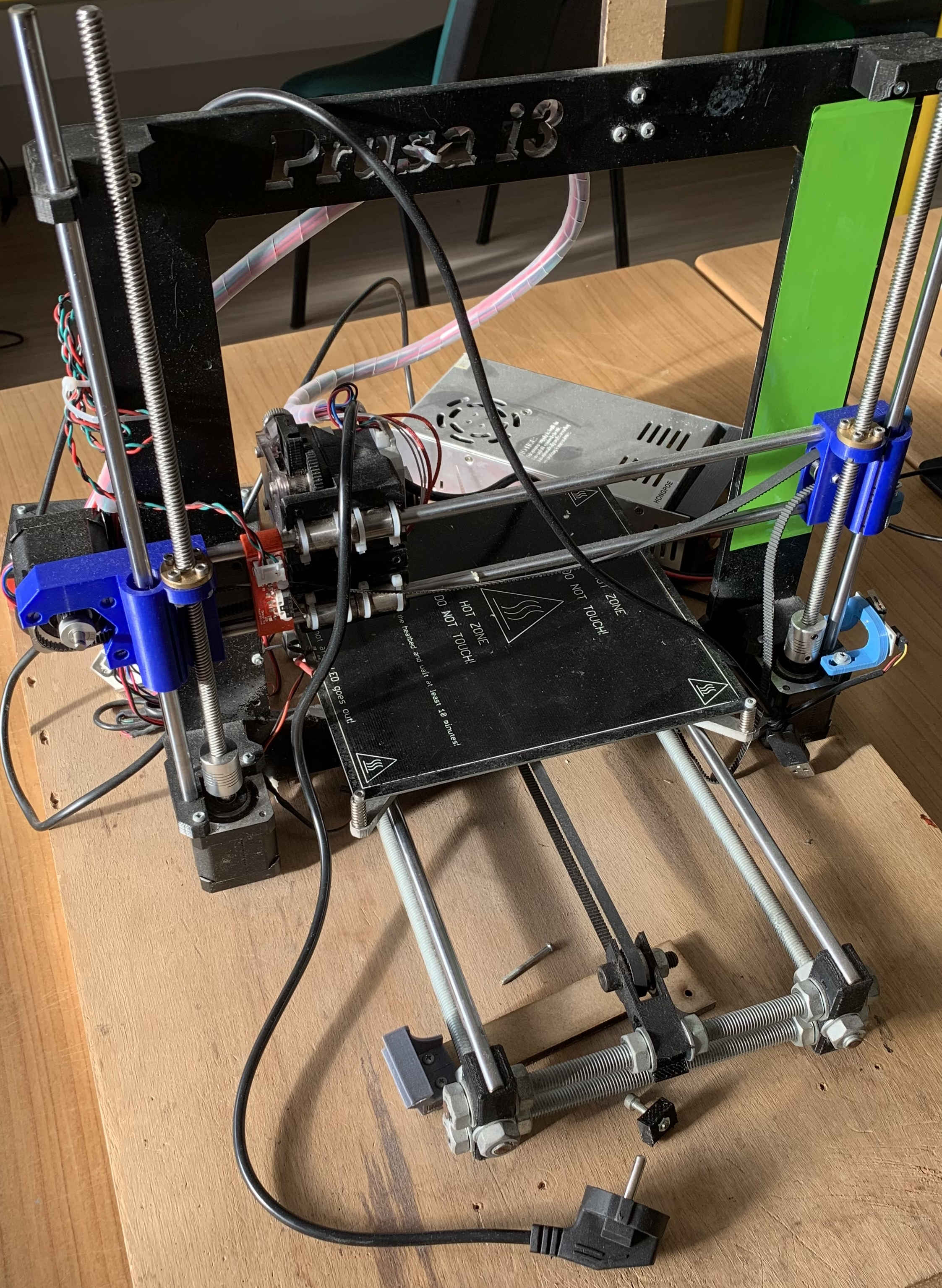

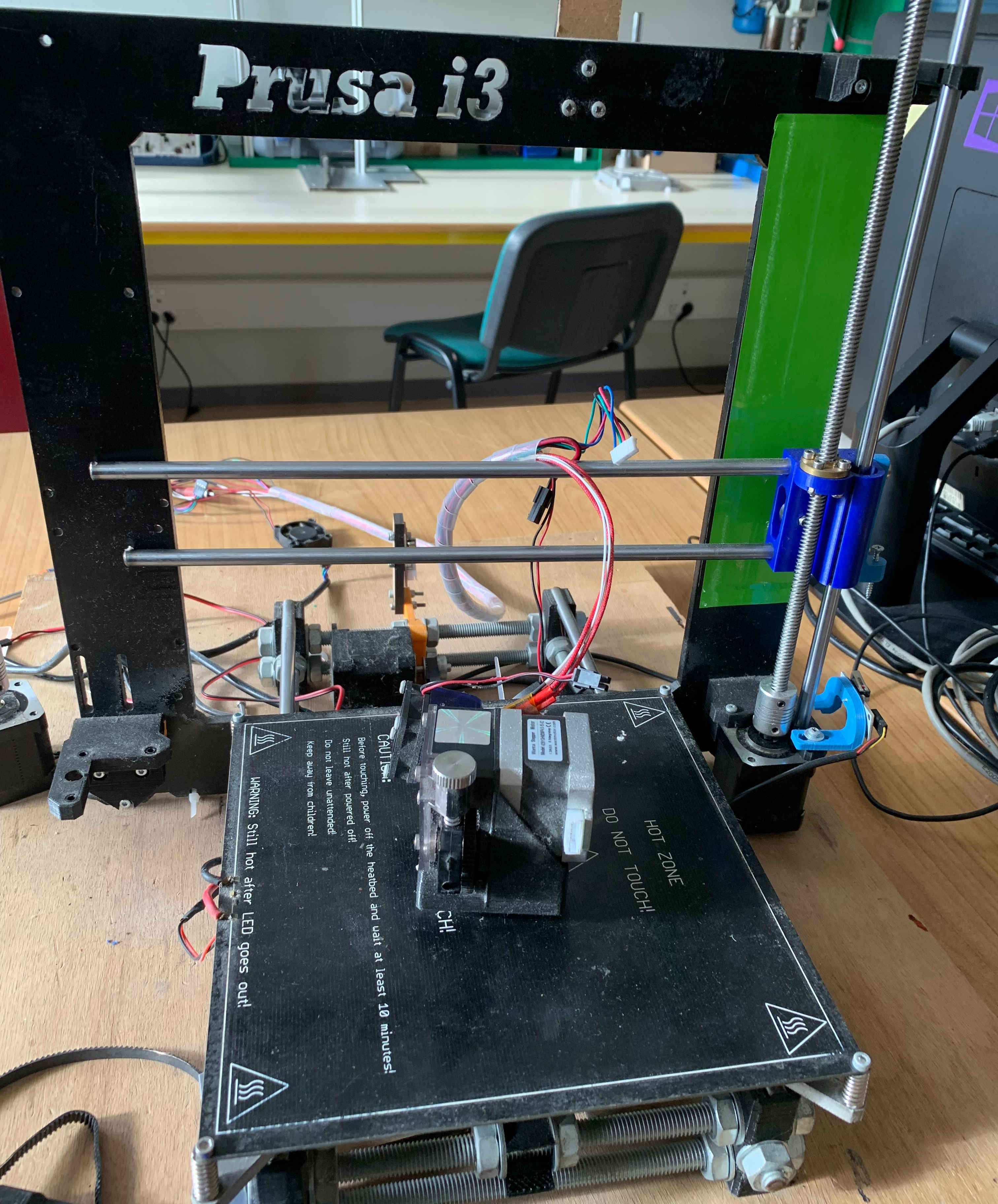

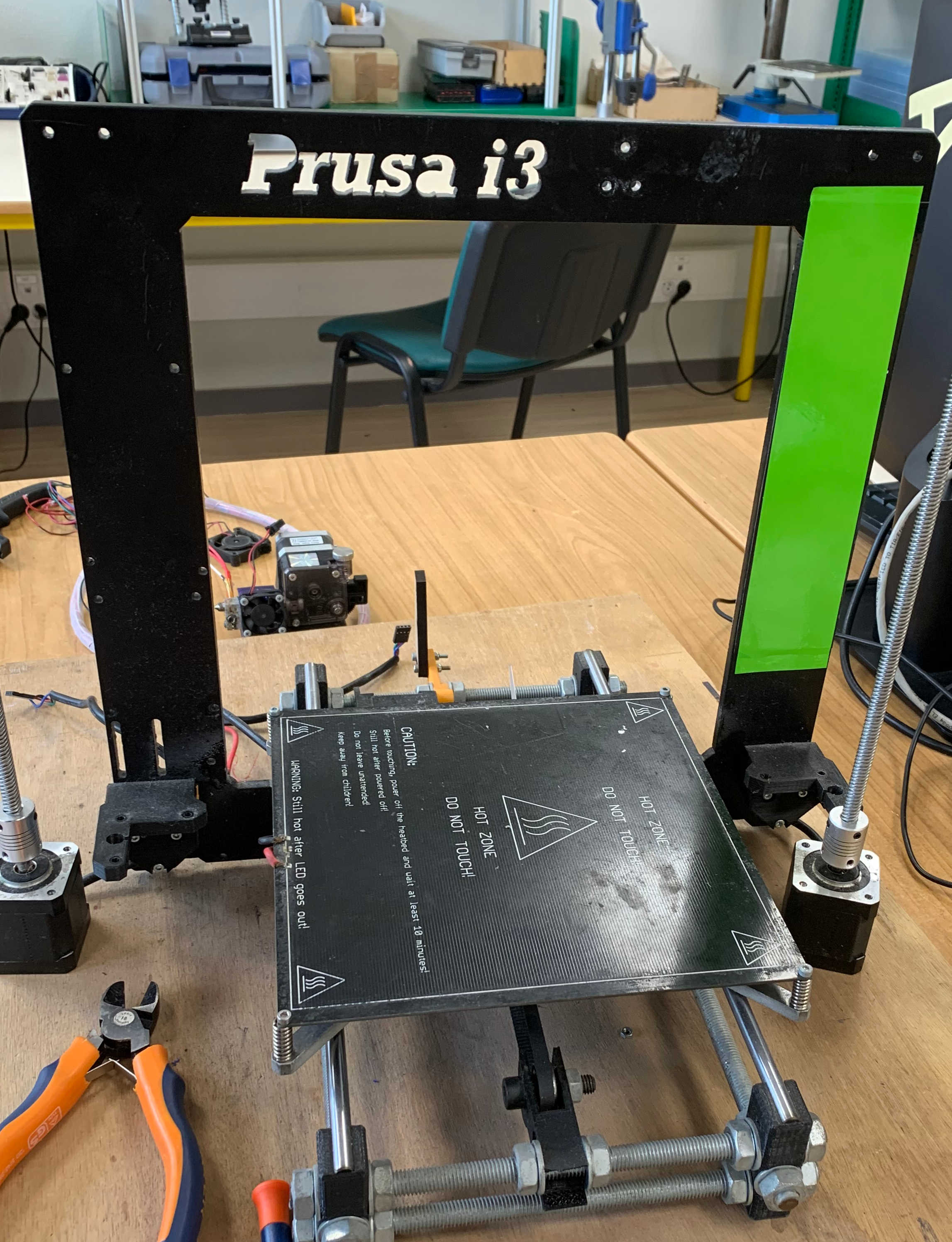

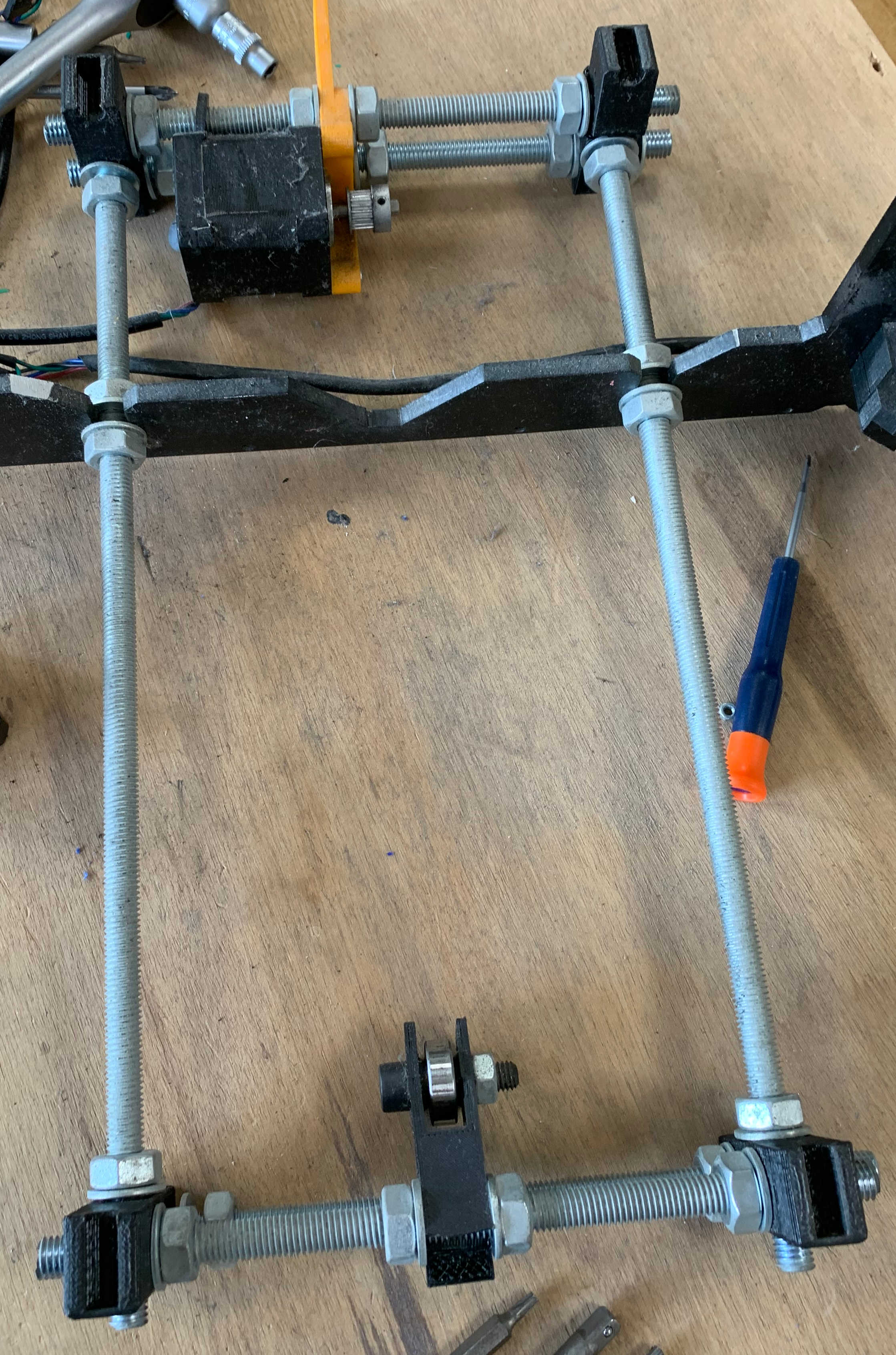

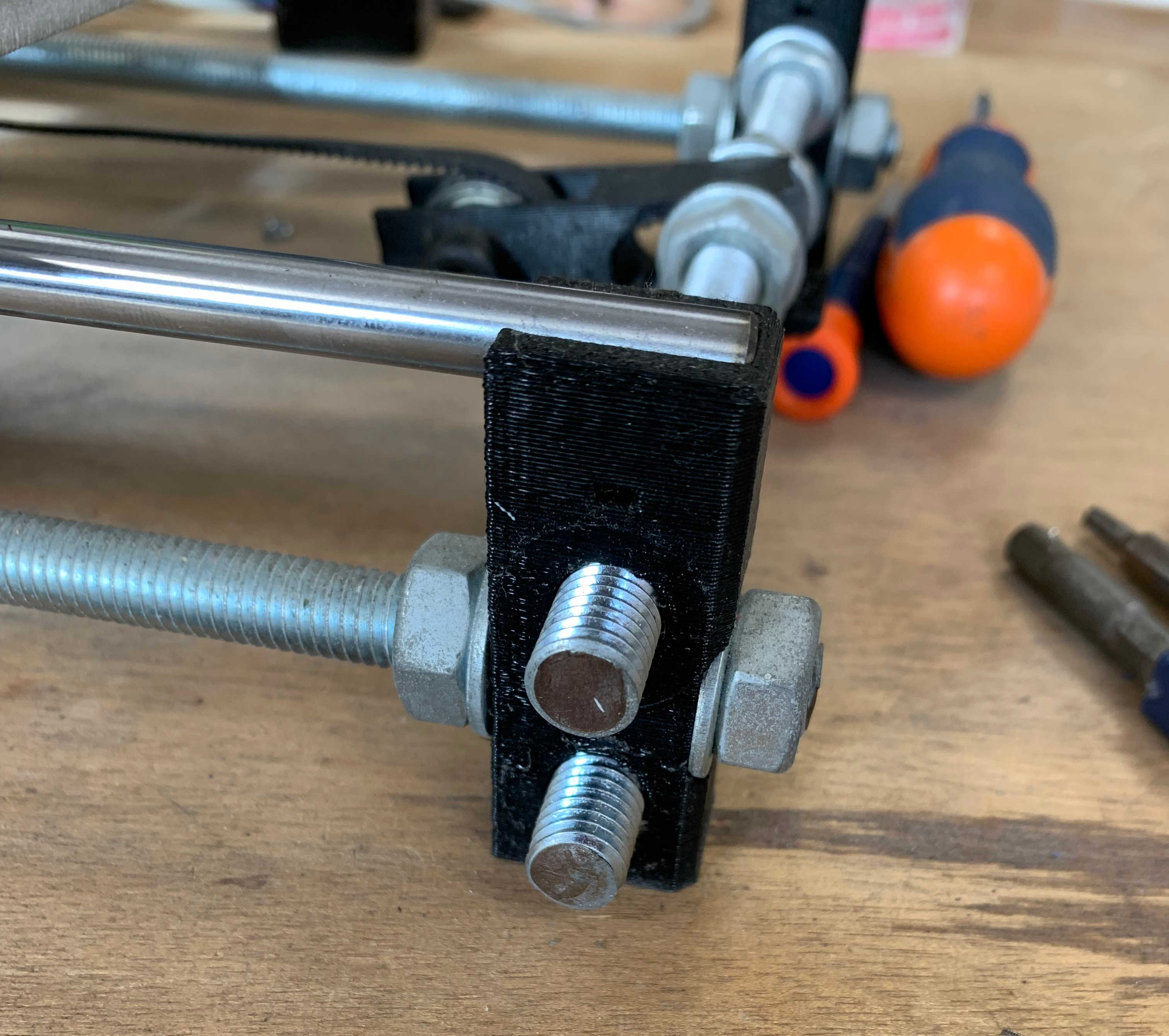

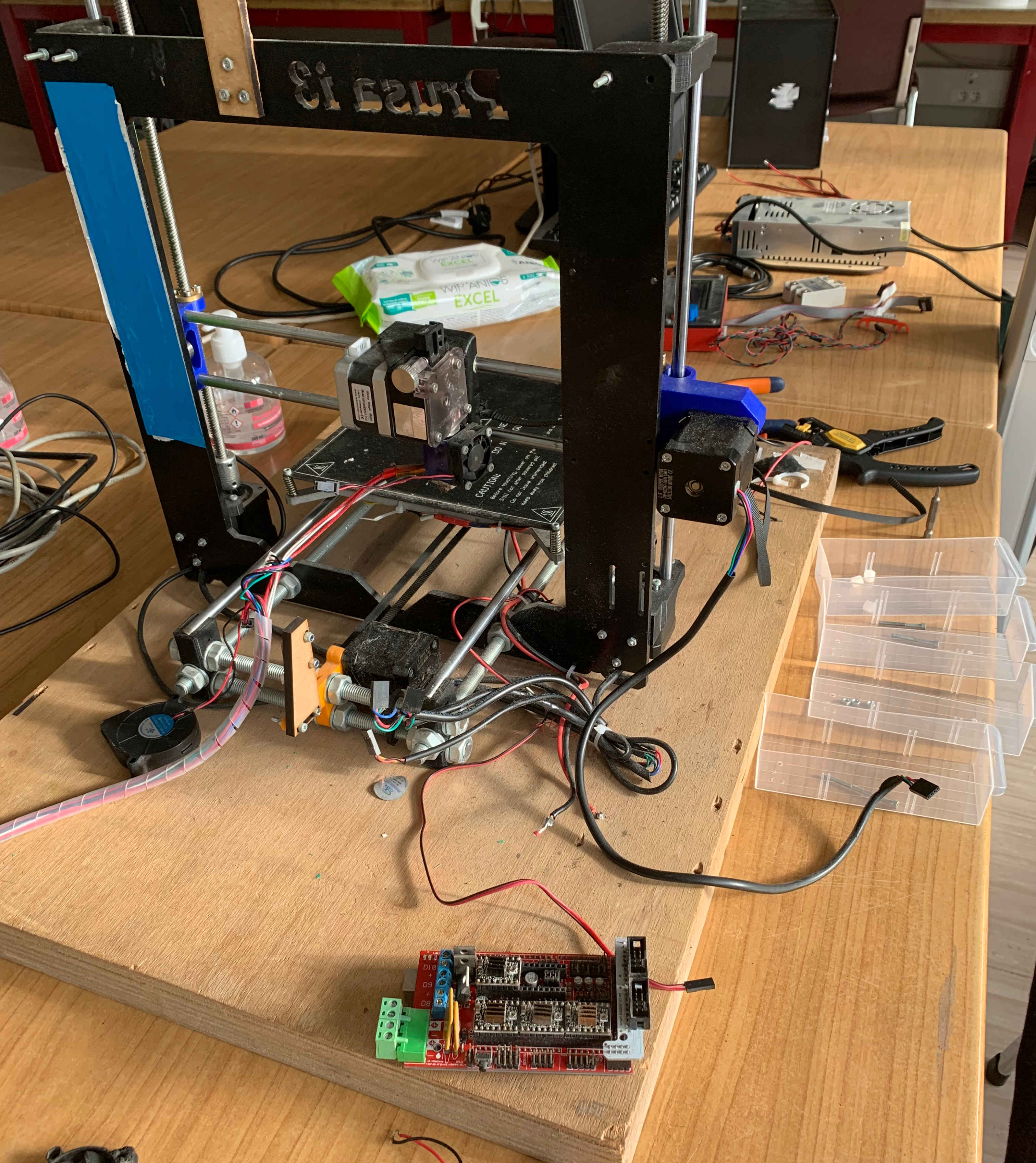

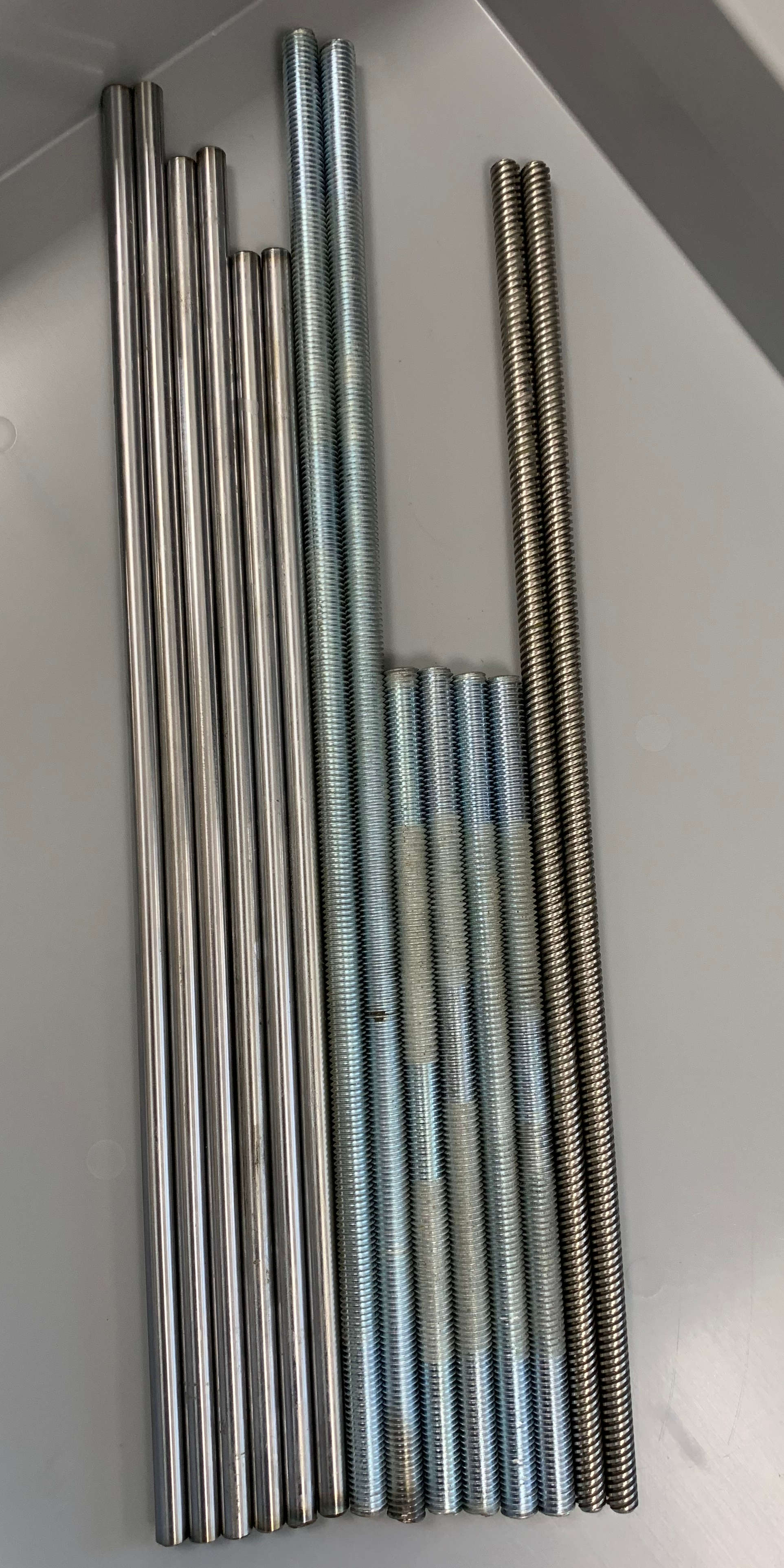

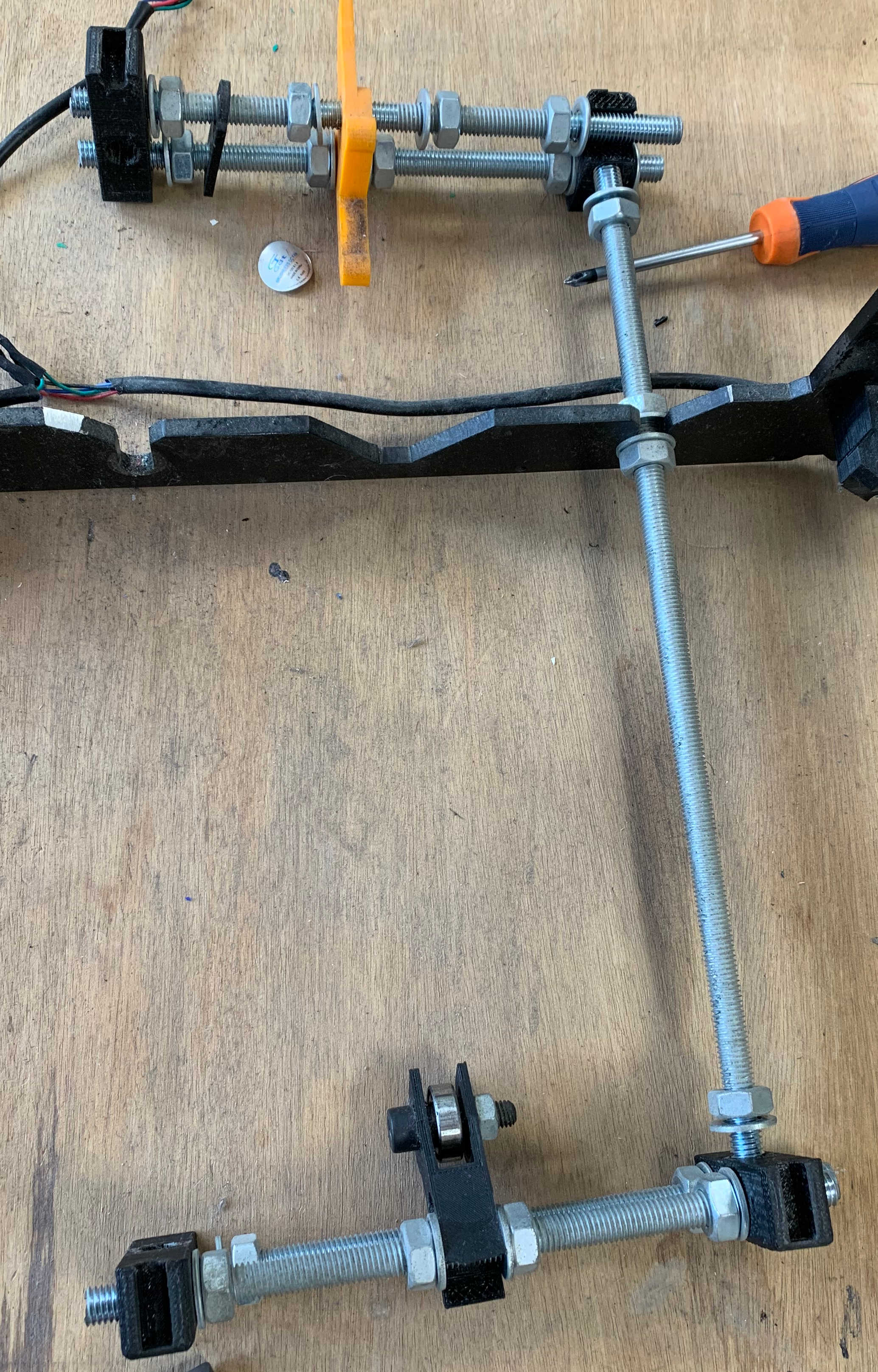

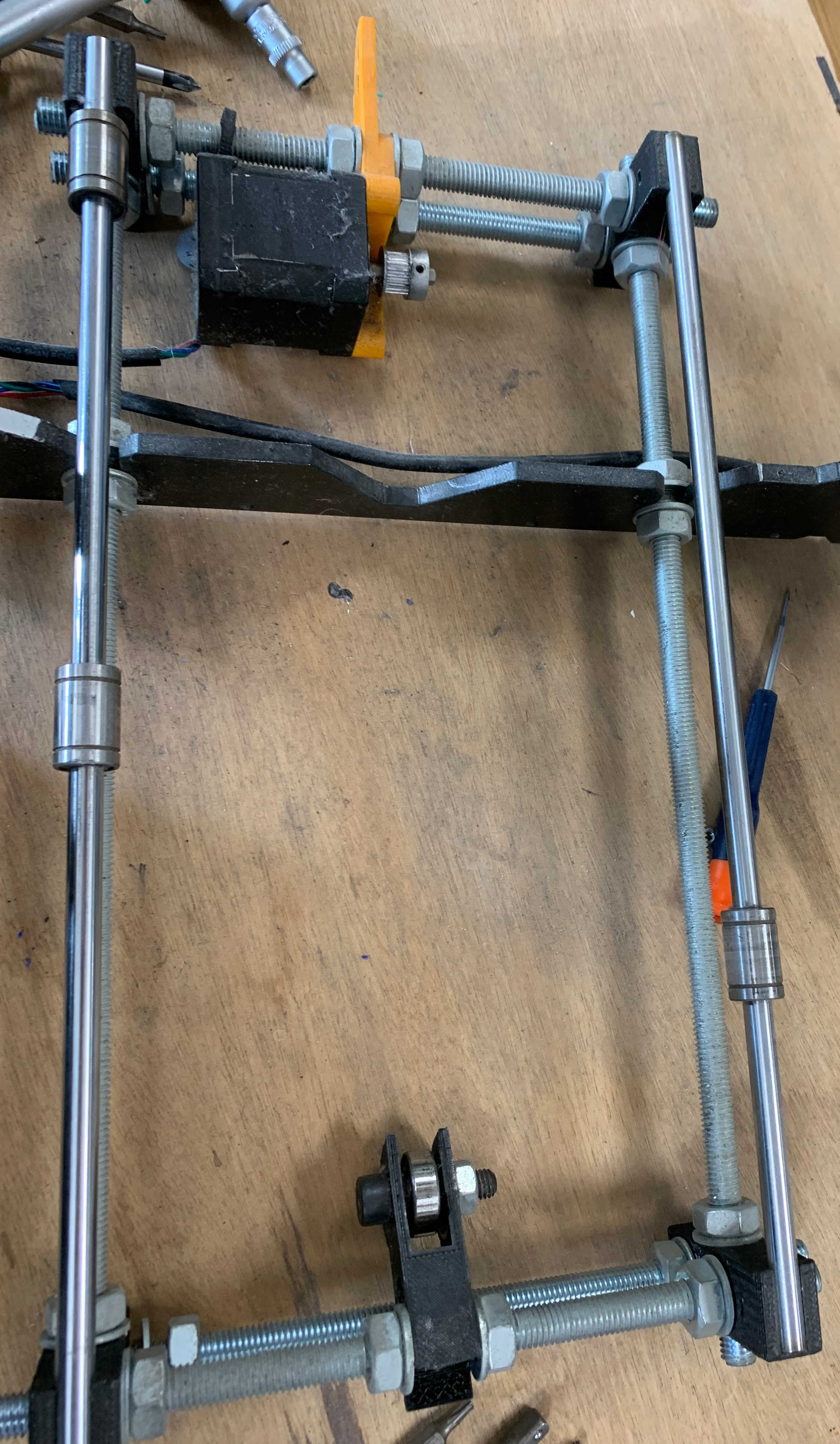

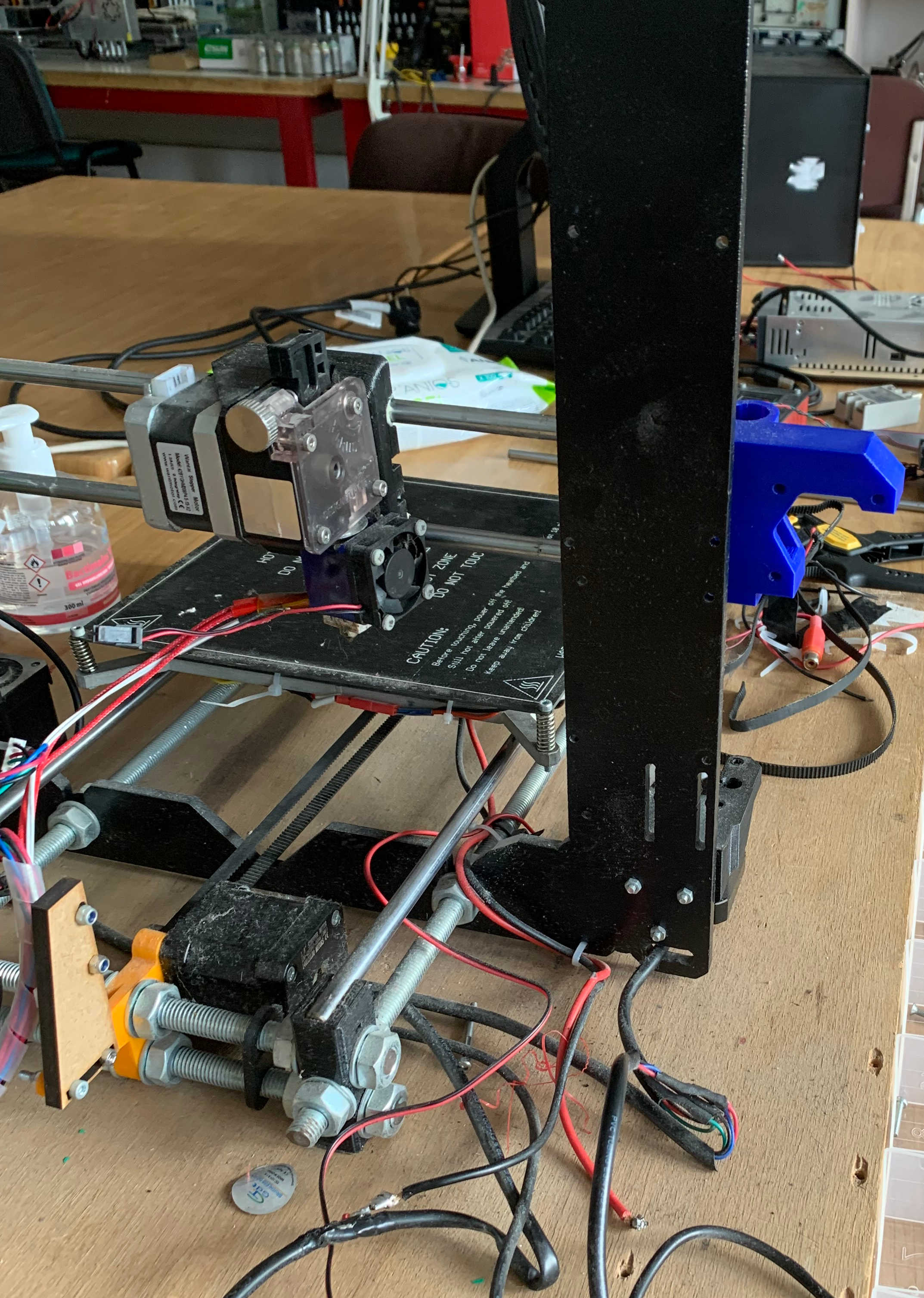

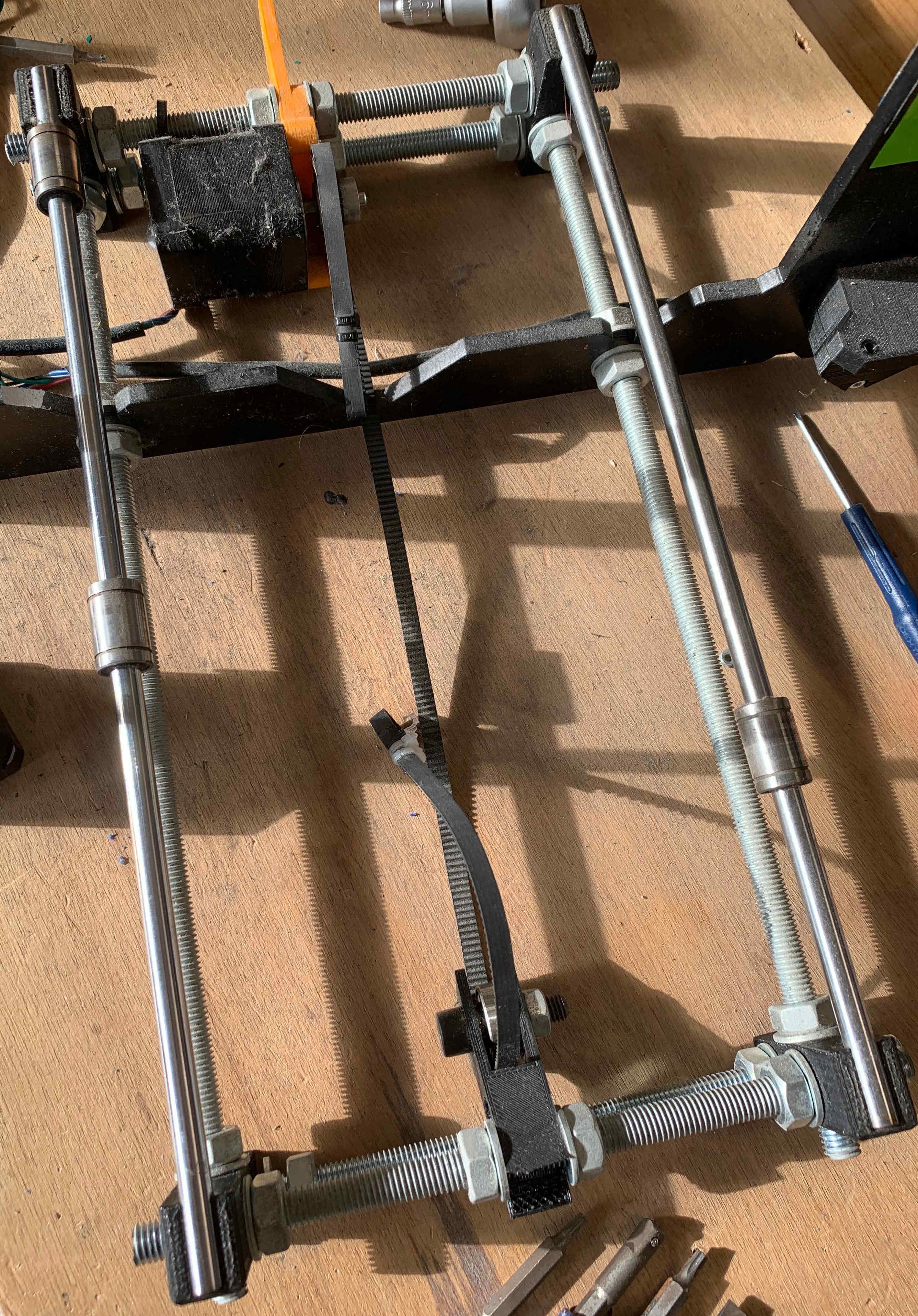

Photo de l'imprimante en question ======> toute les barres de l’imprimante ======>¶

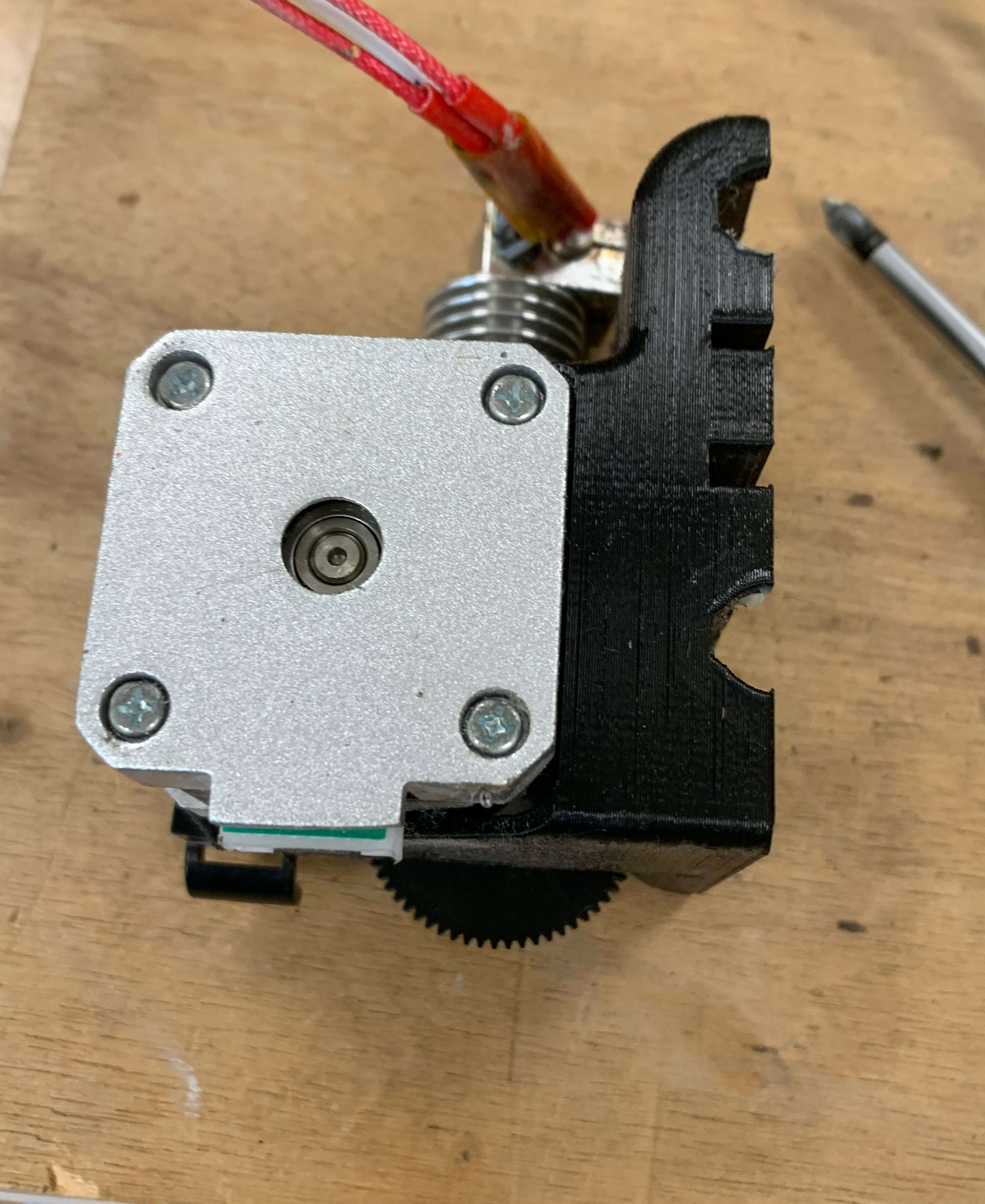

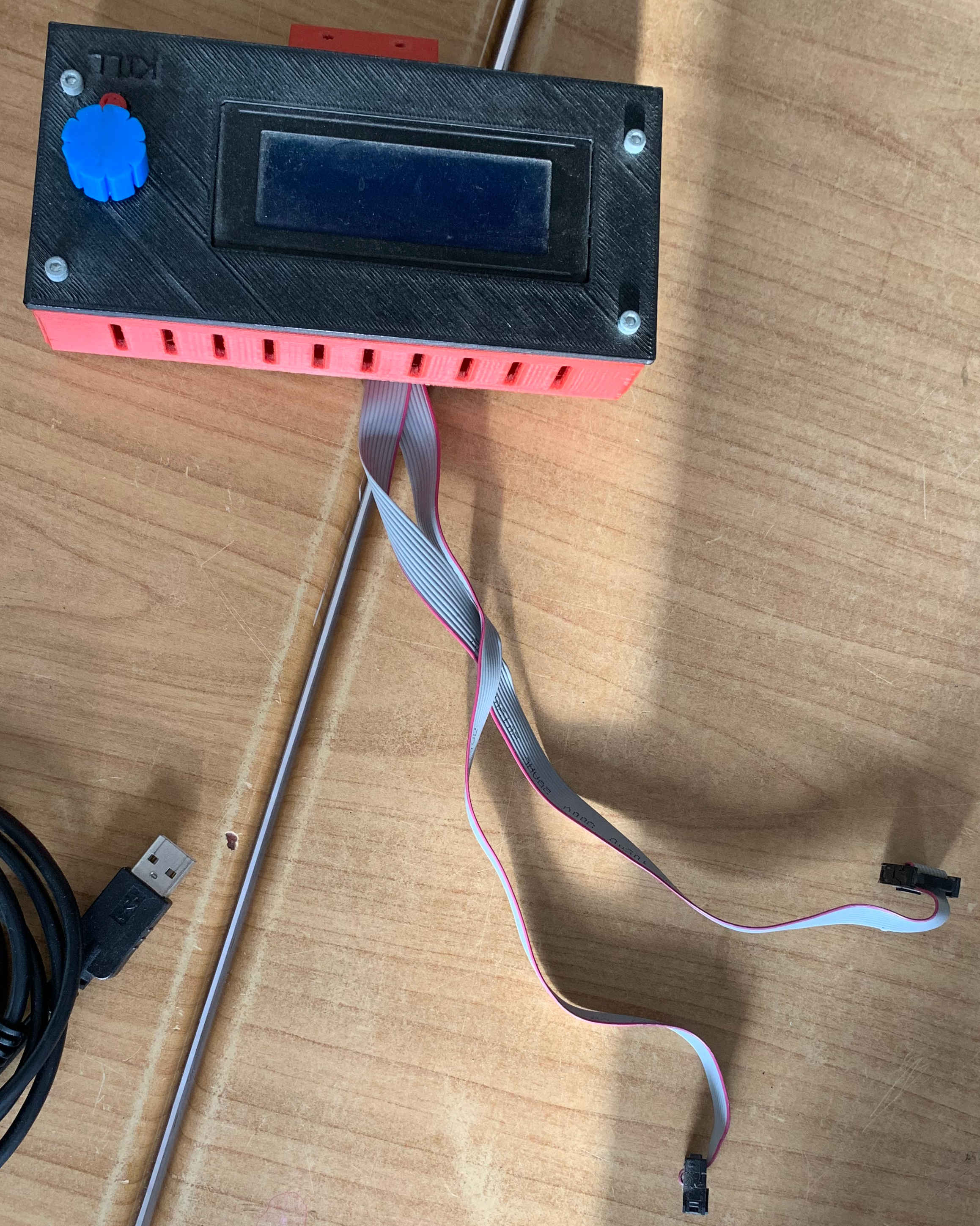

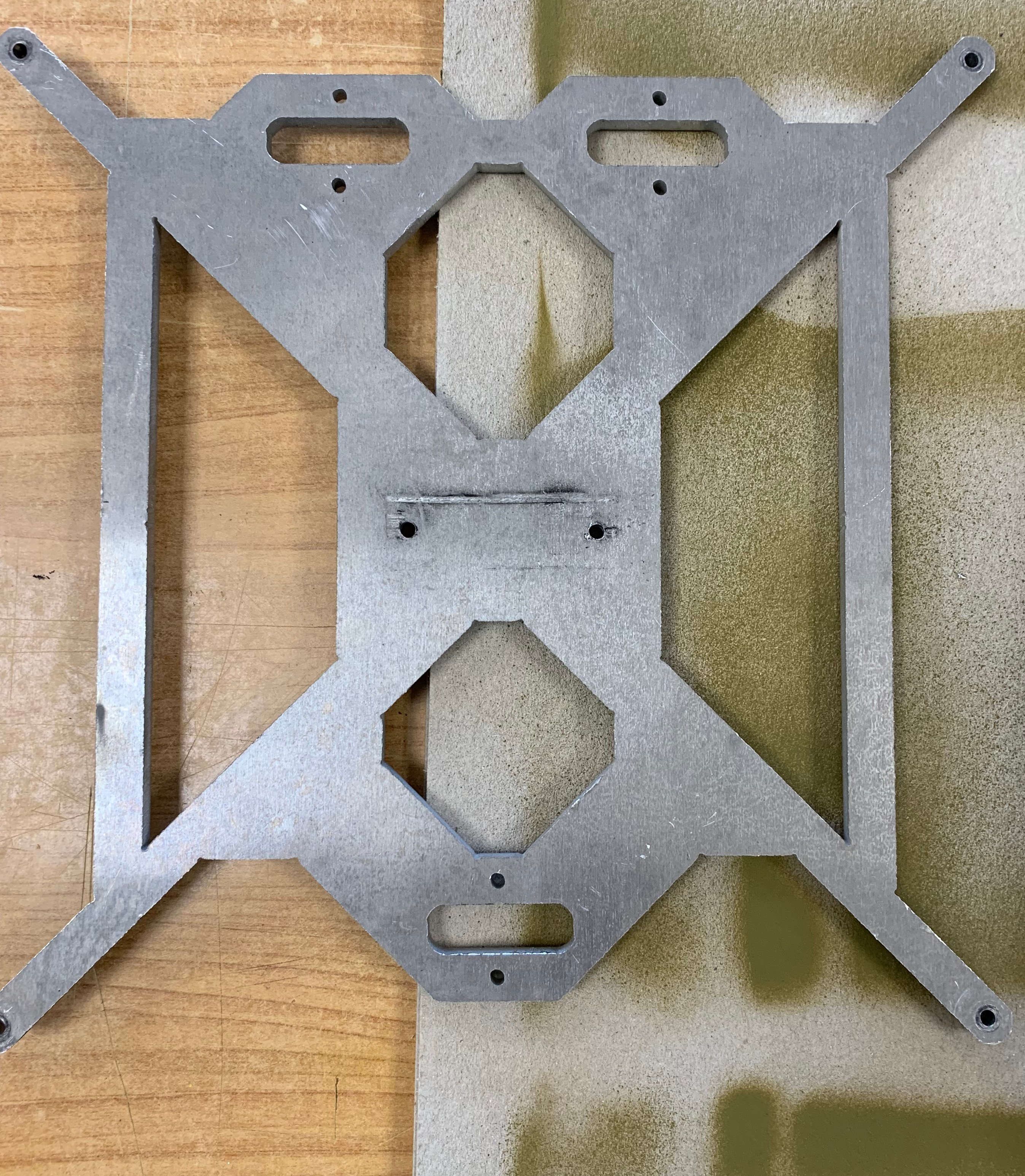

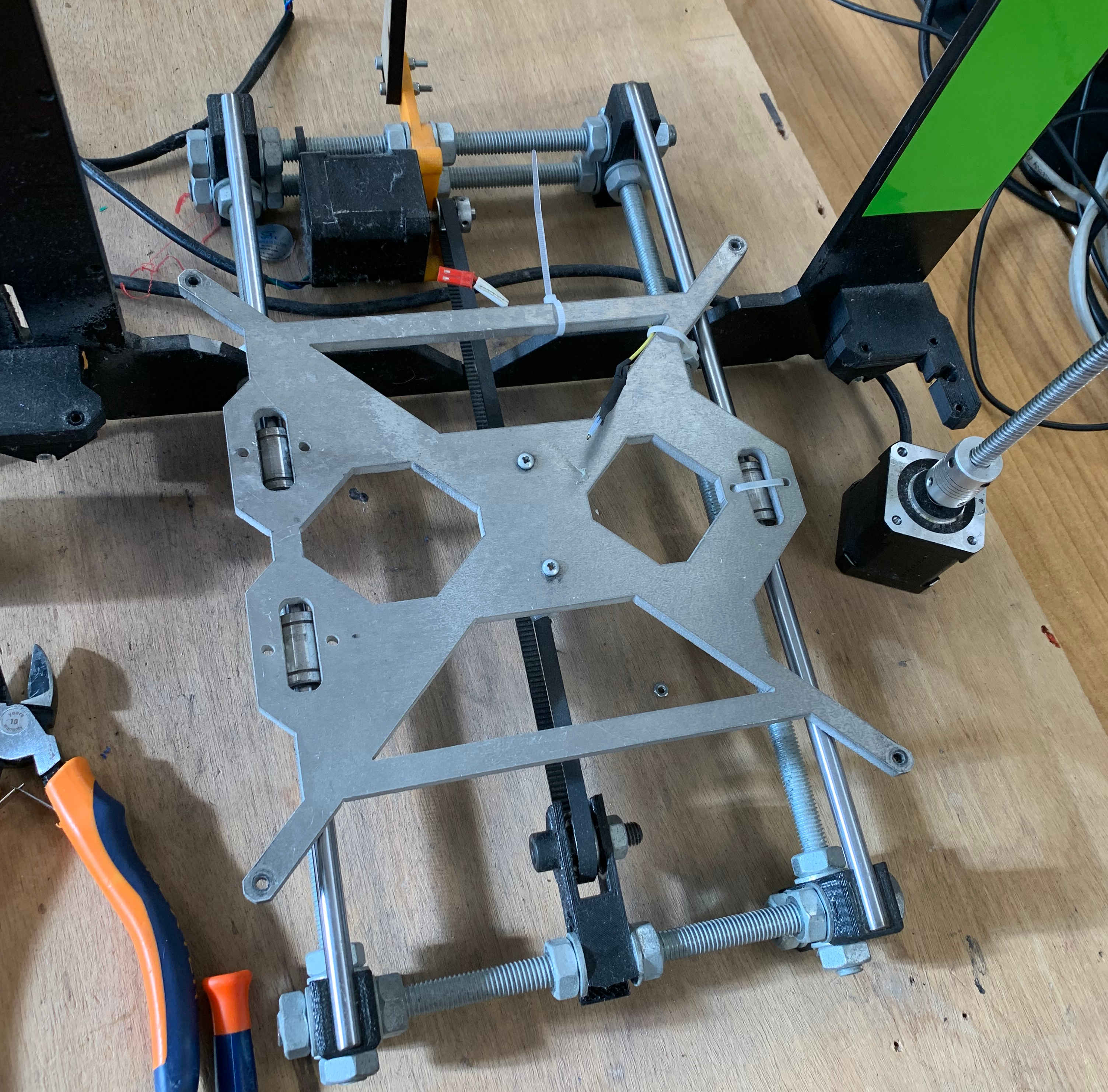

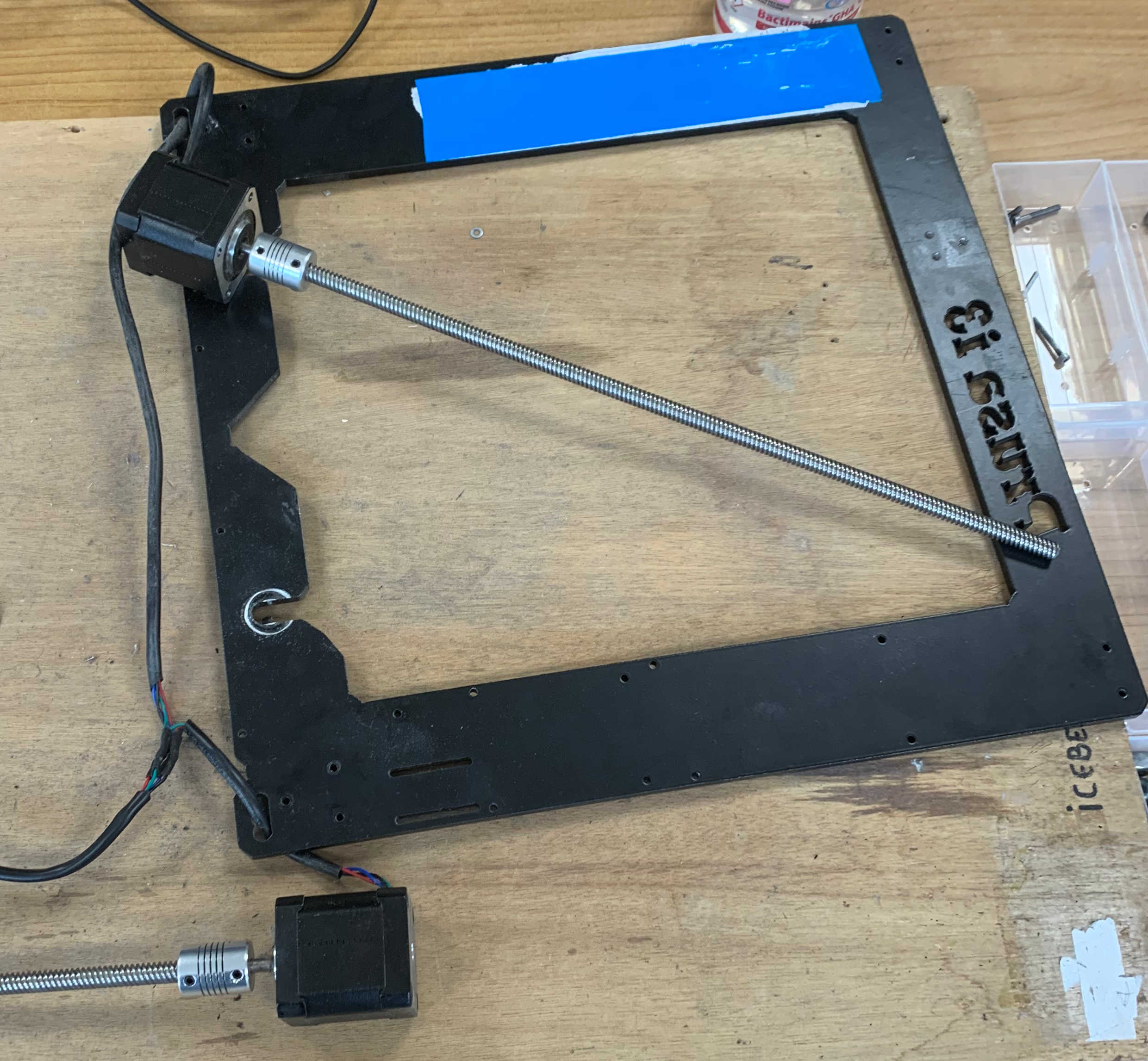

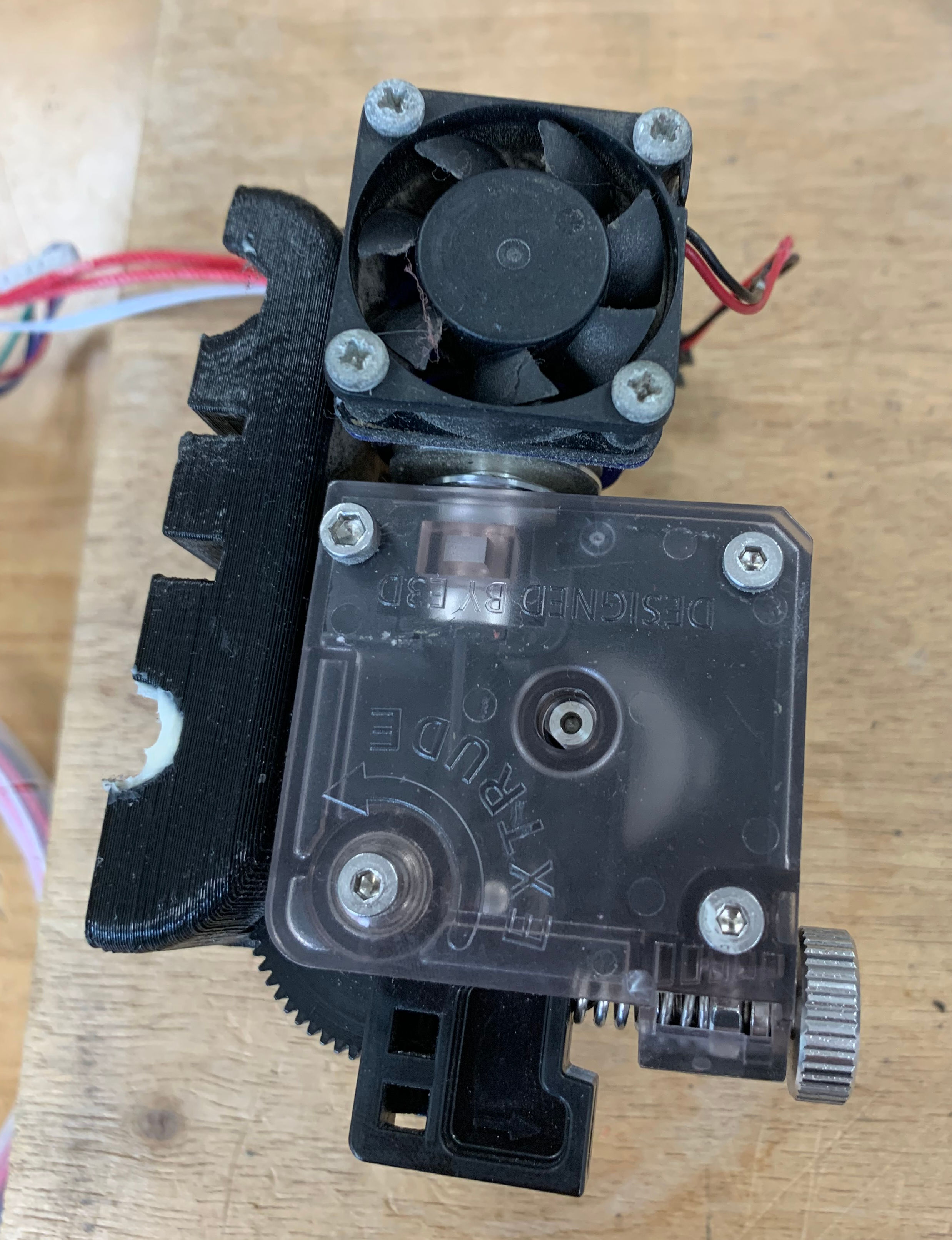

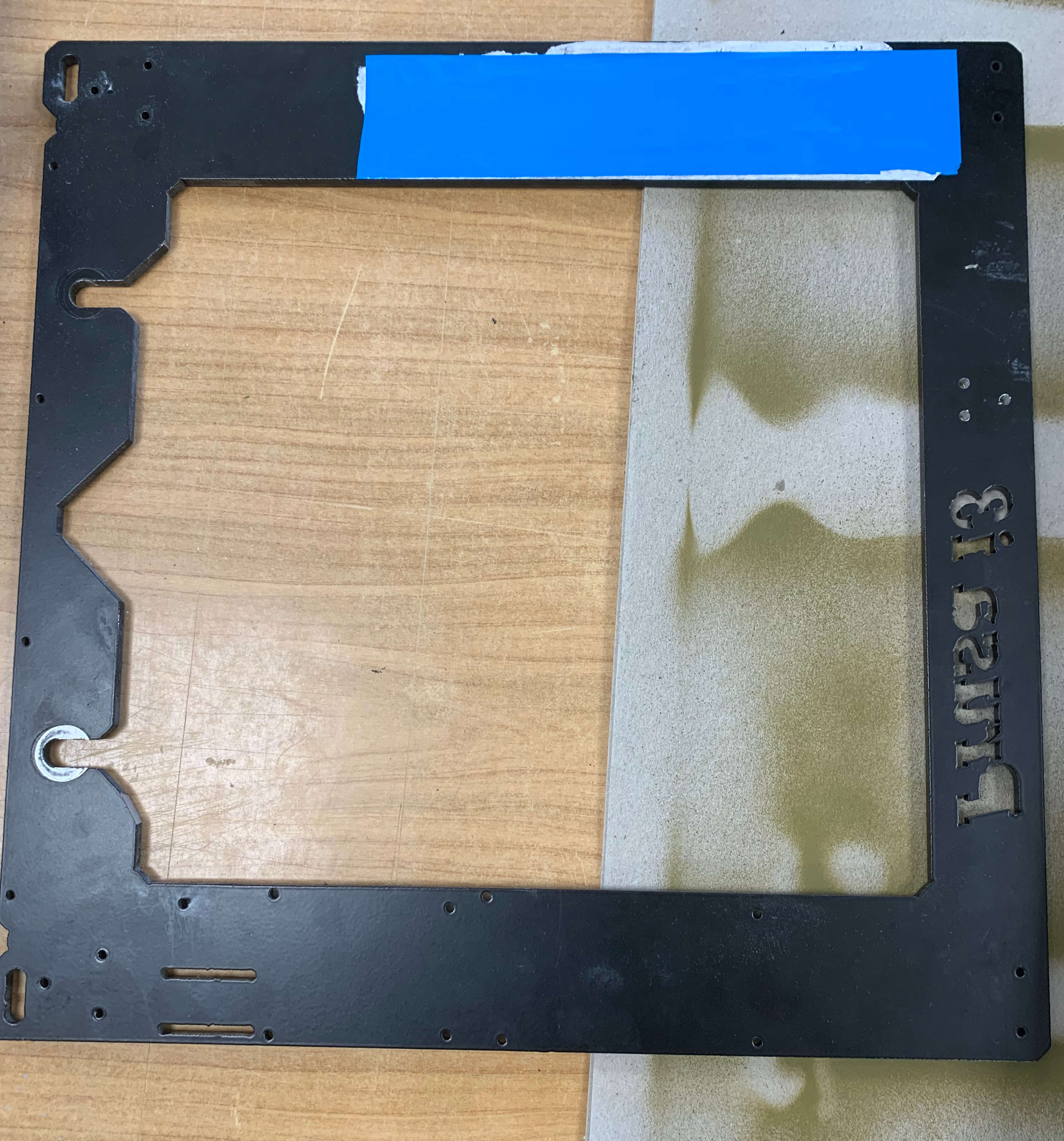

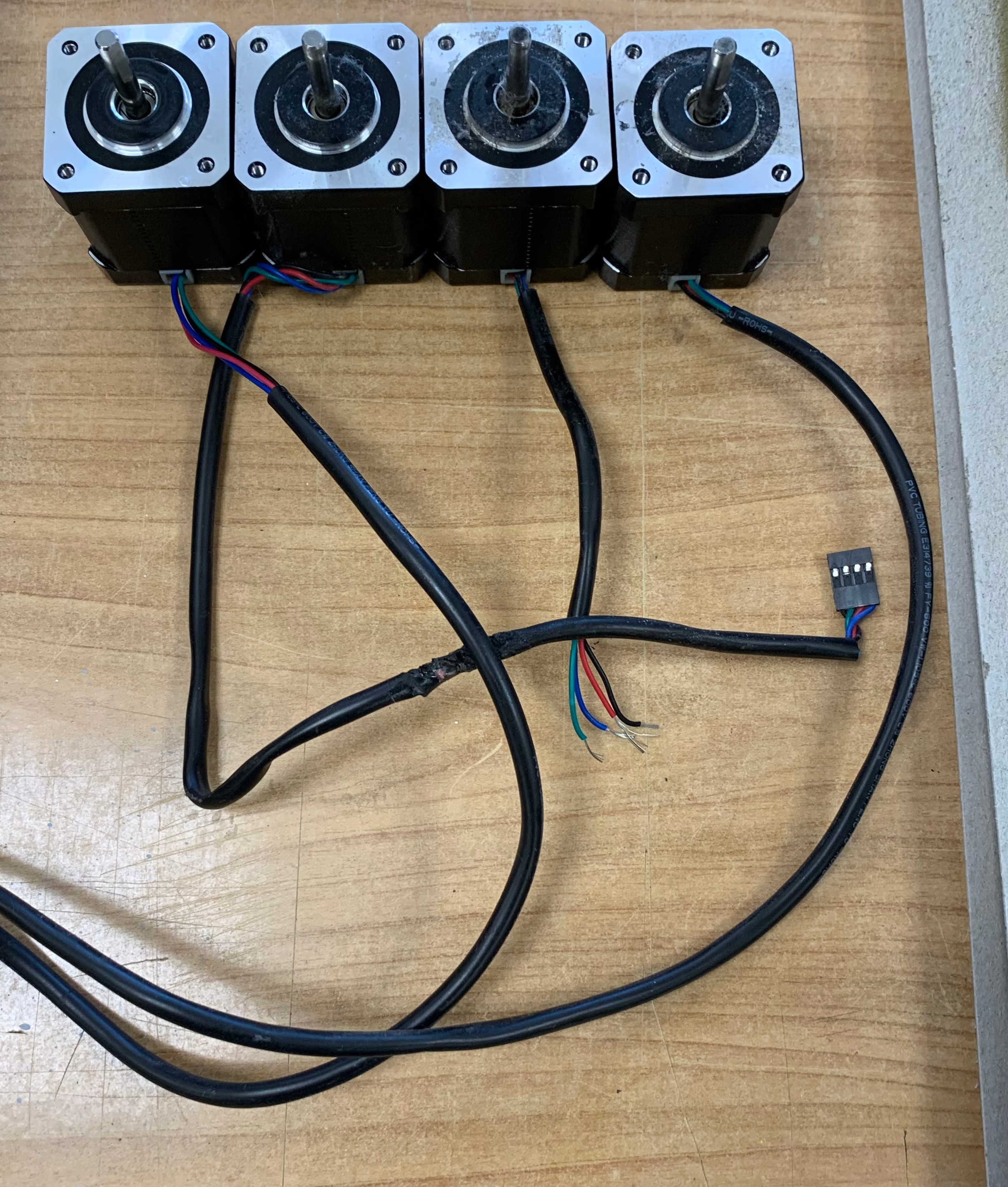

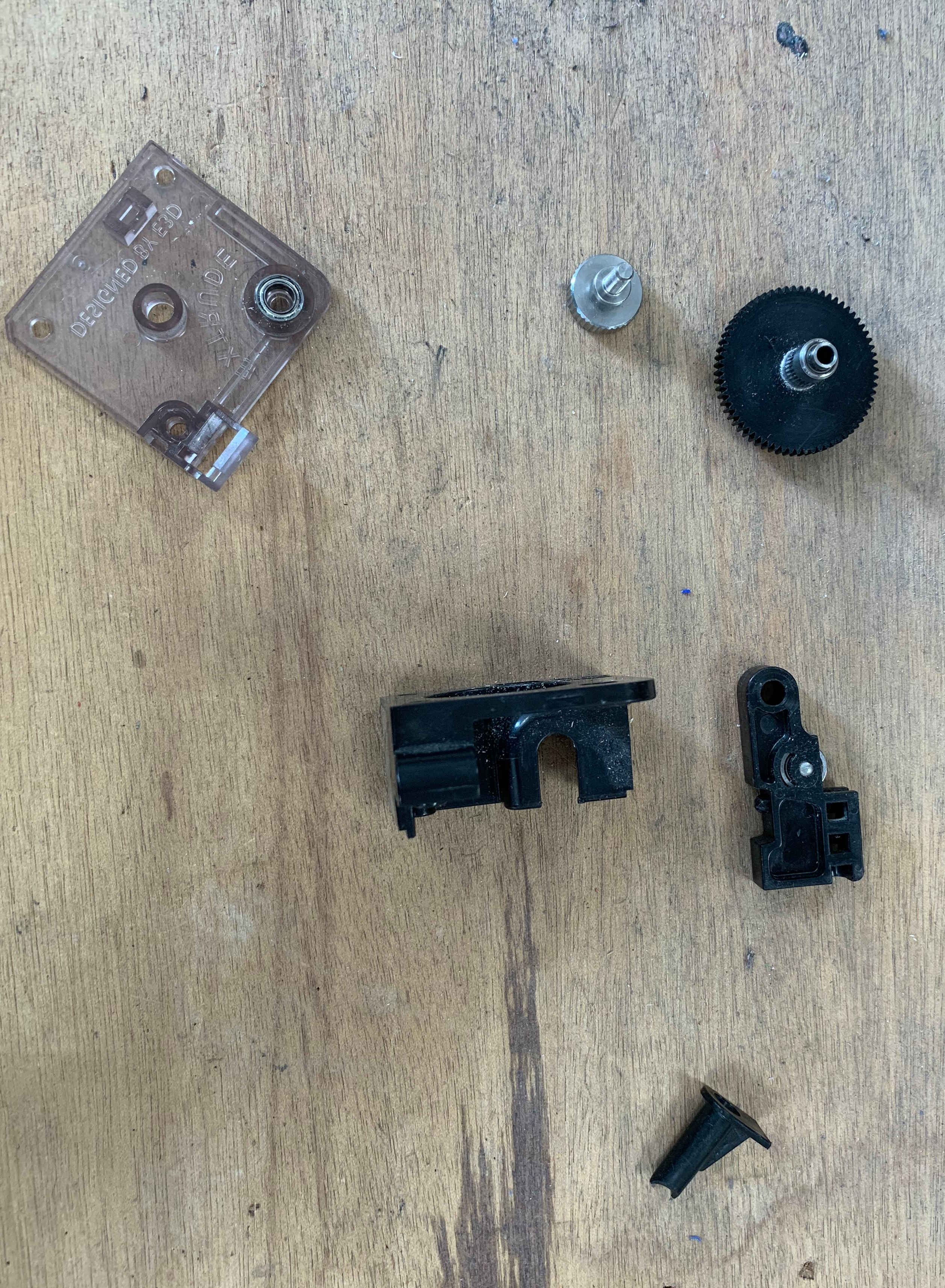

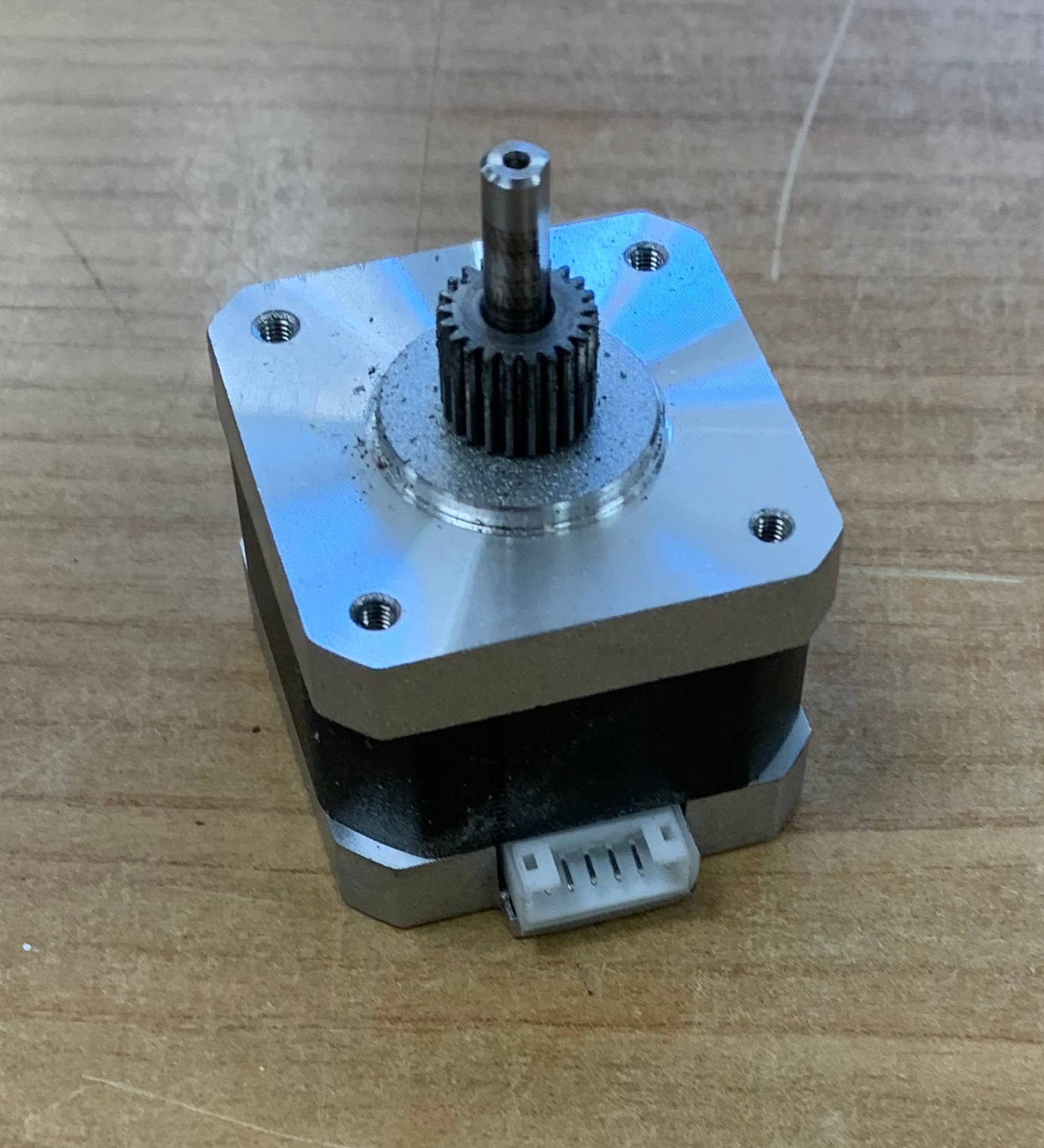

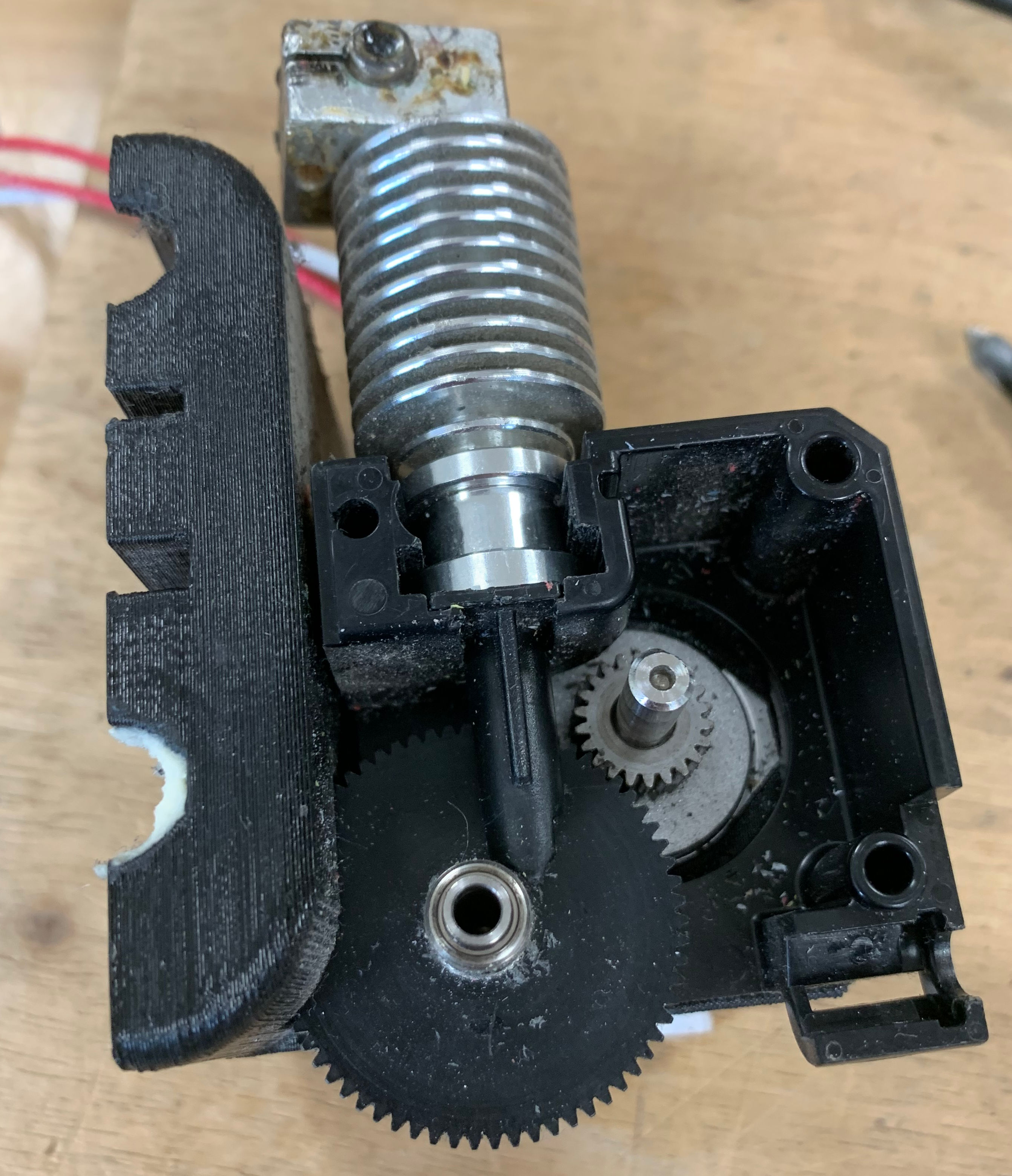

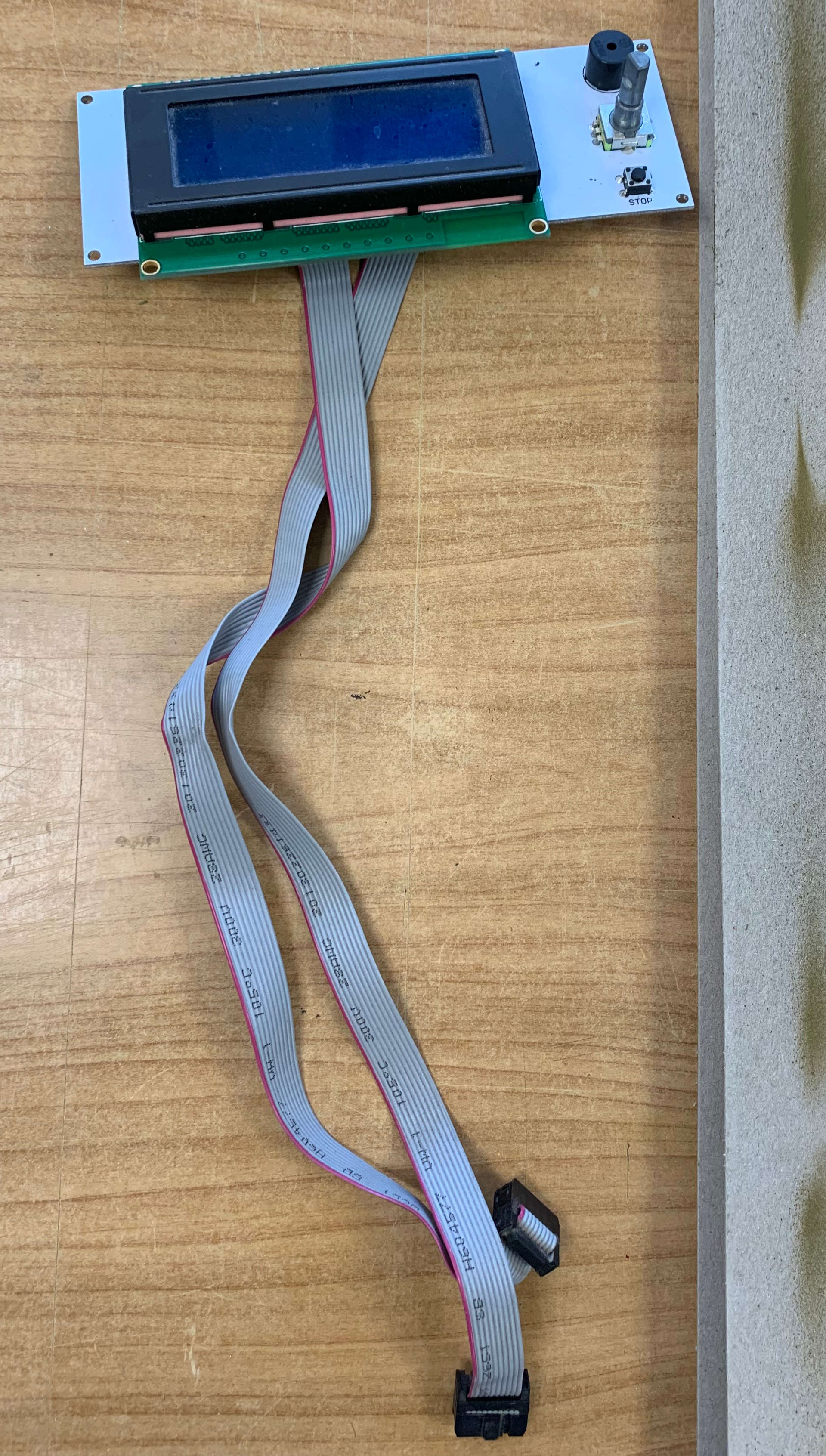

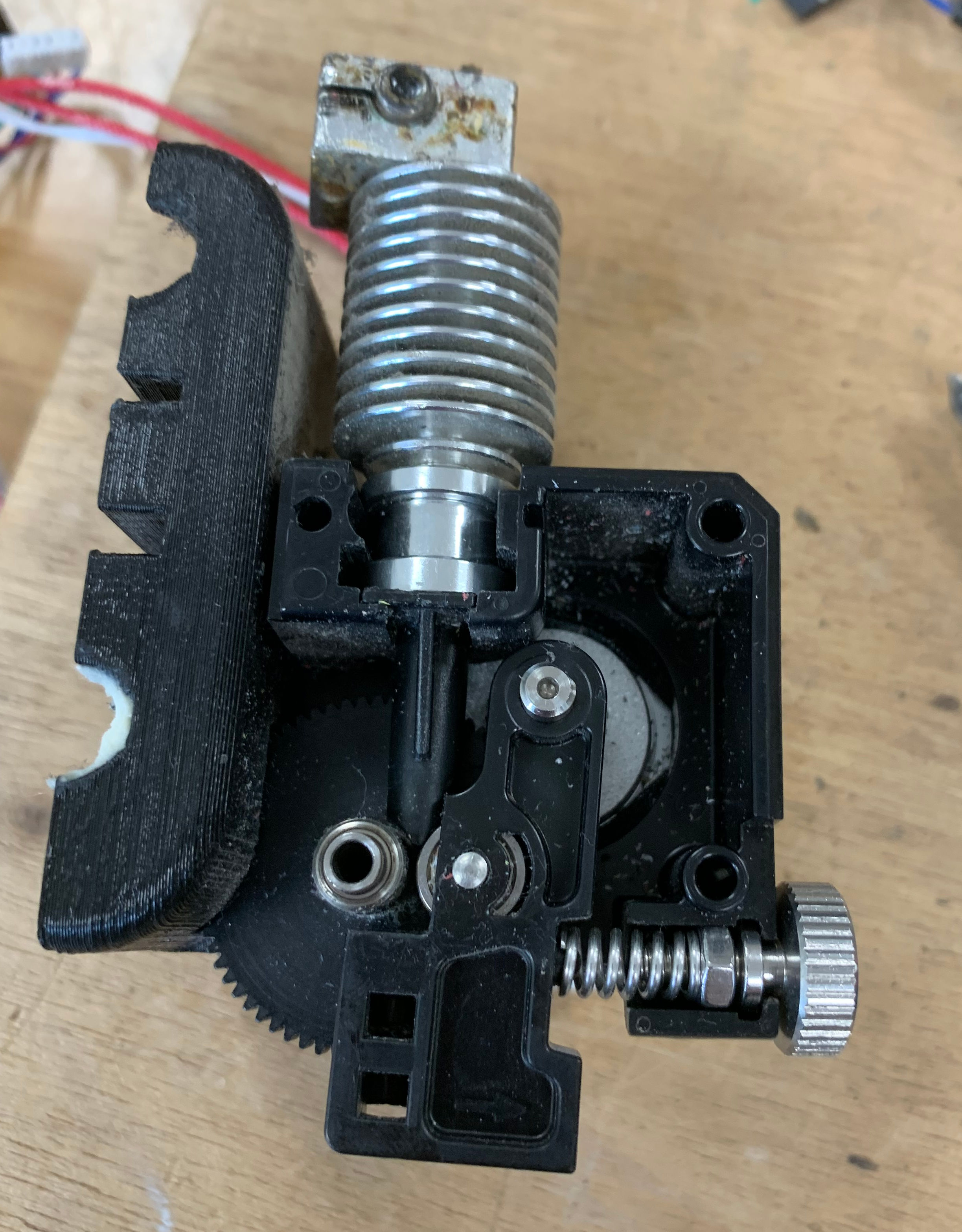

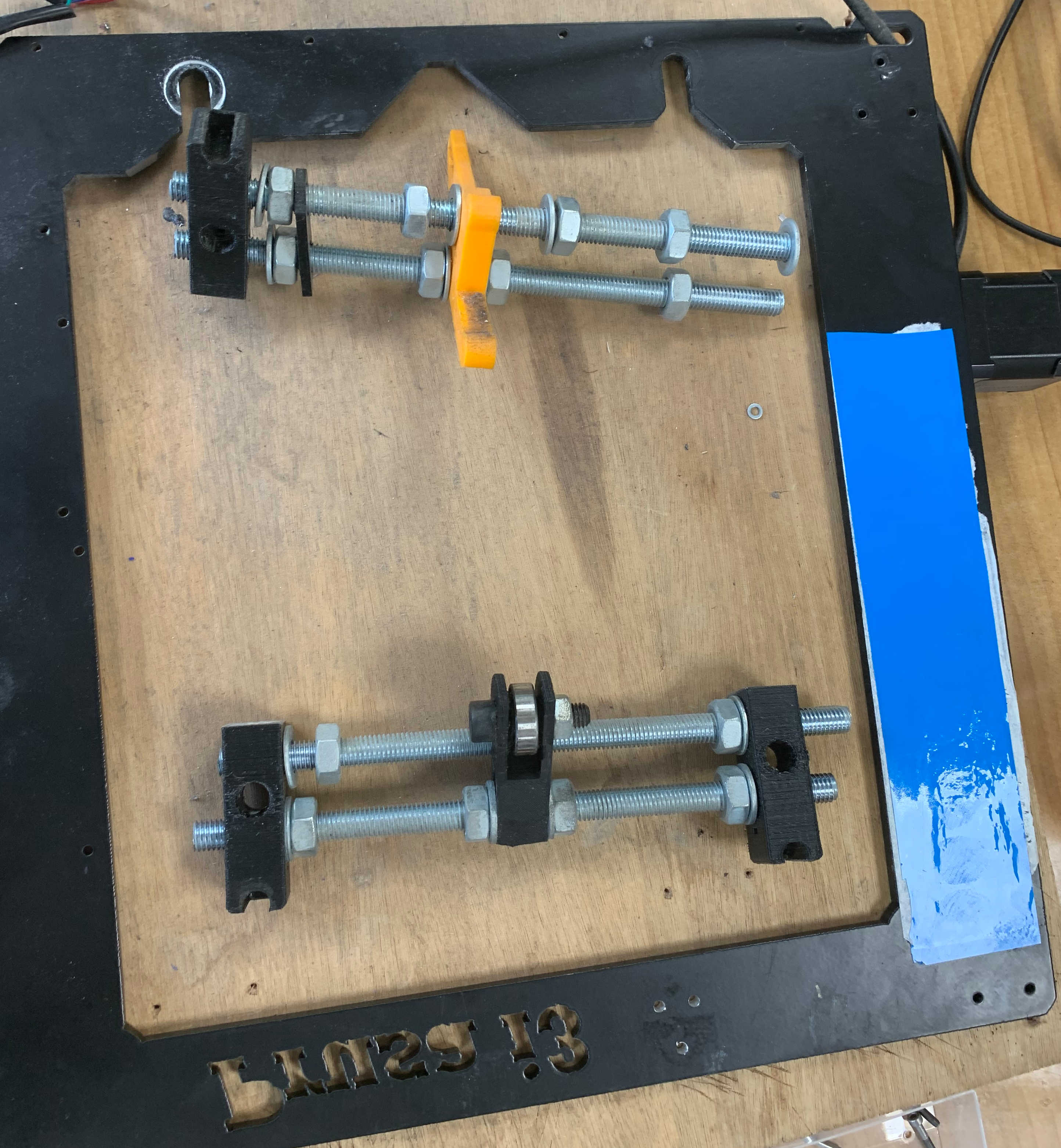

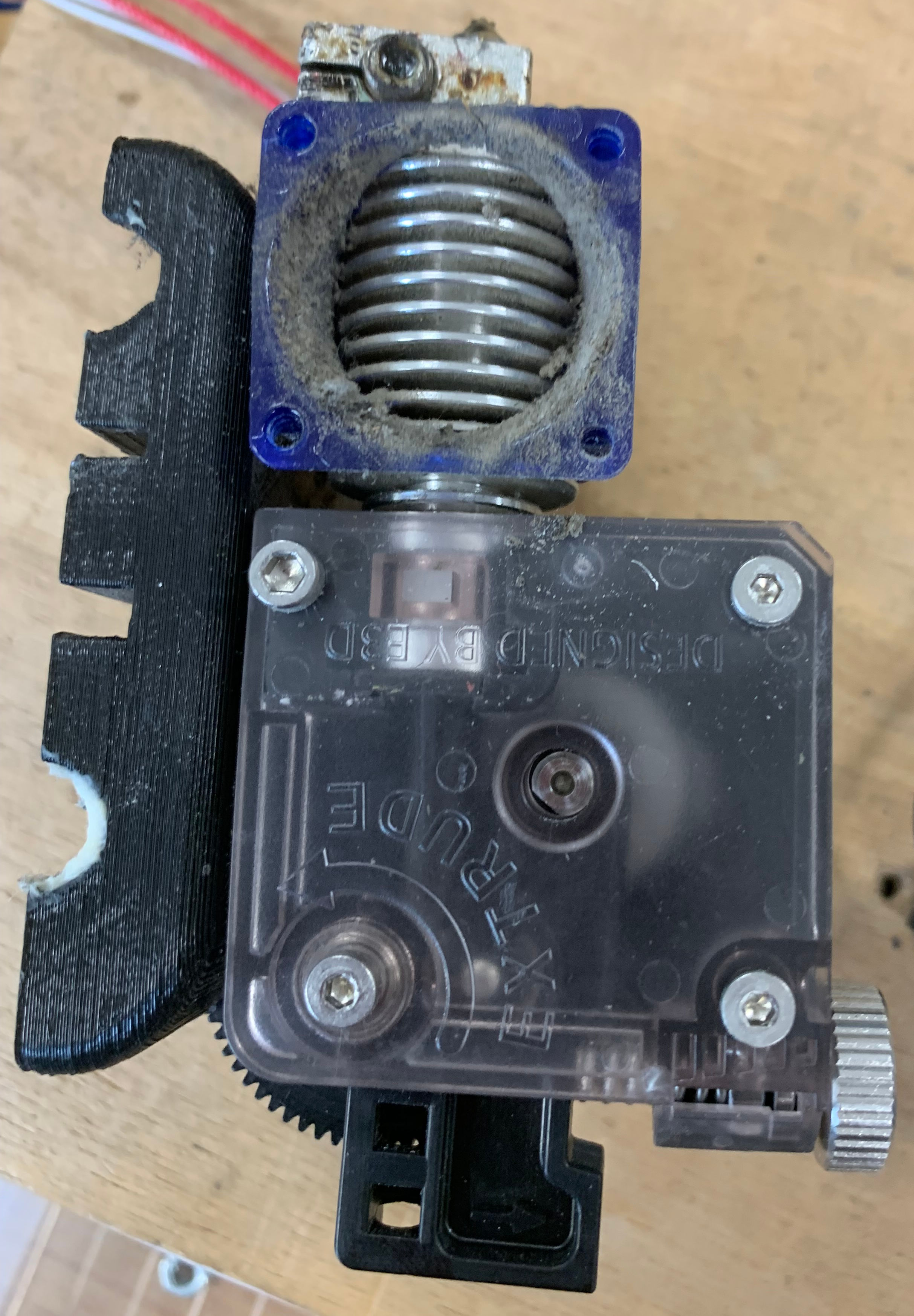

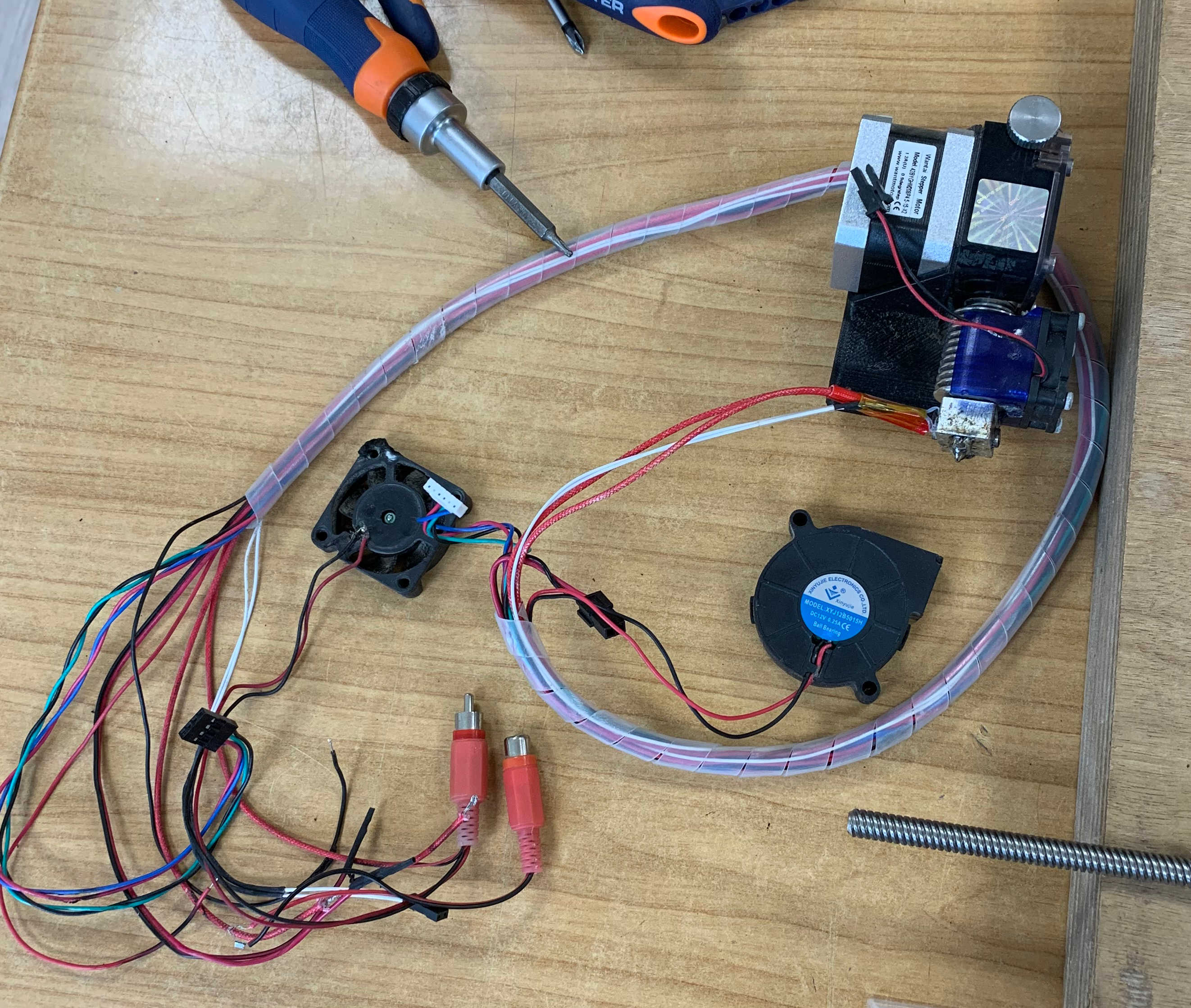

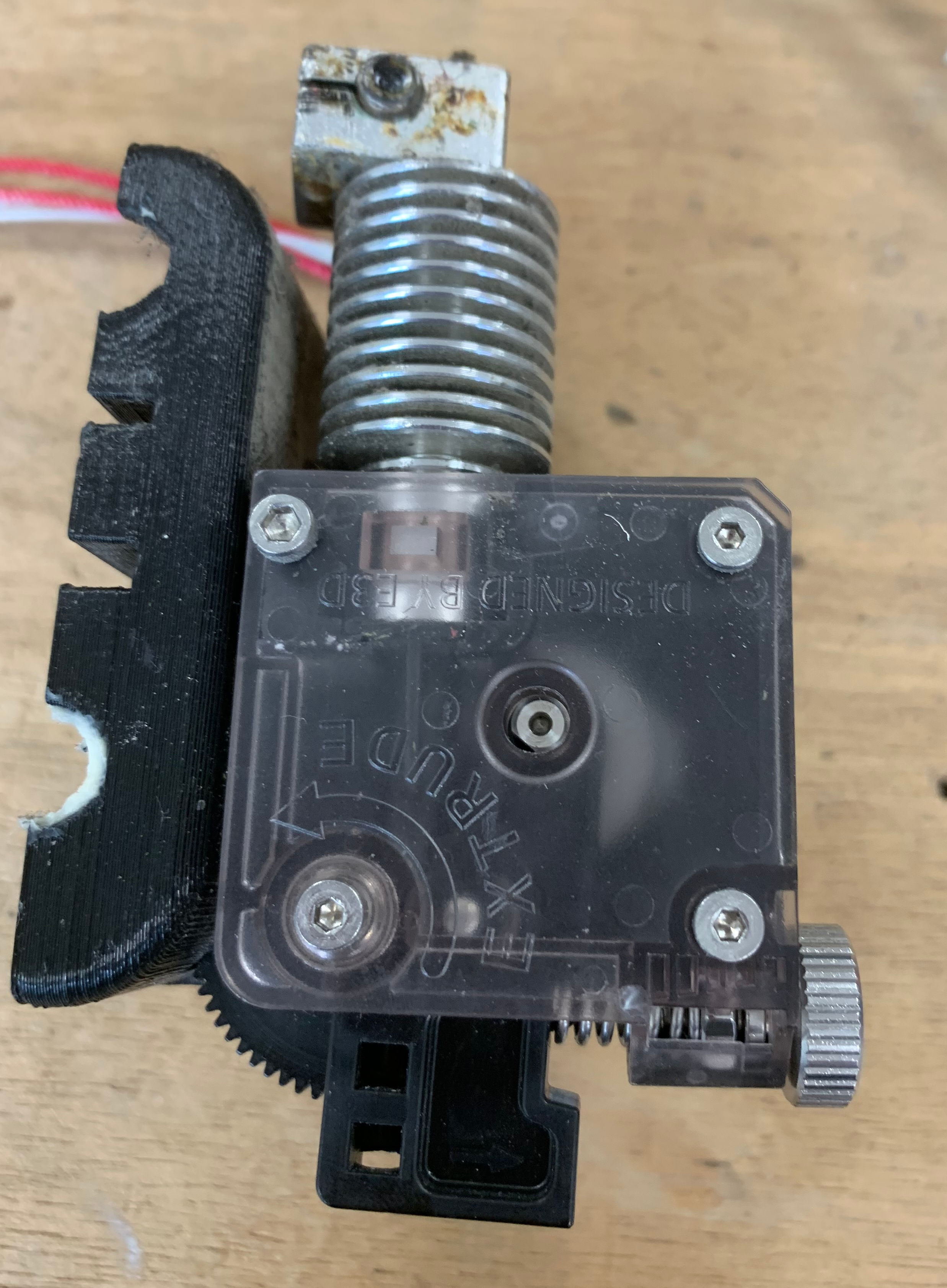

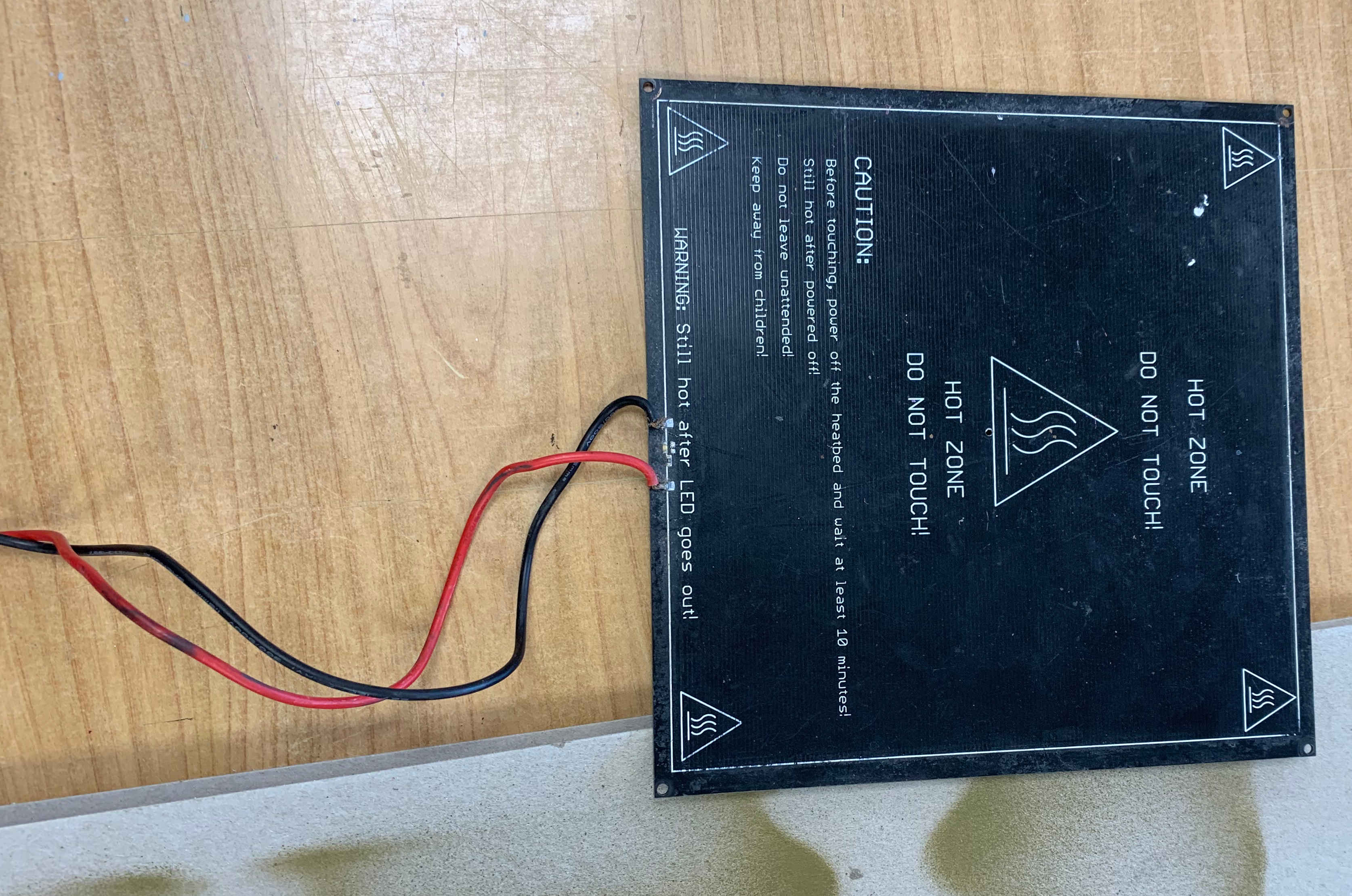

le cadre de l'imprimante ======> l'écran =======> le support de la plaque chauffante ======> la plaque chauffante ======> le moteur de l'extrudeur de l'imprimante 42BYGHM208P4.5-15-*2 ======> les moteurs pas a pas (x.y.z) 1.8° LDO-42STH47-1684A ======>

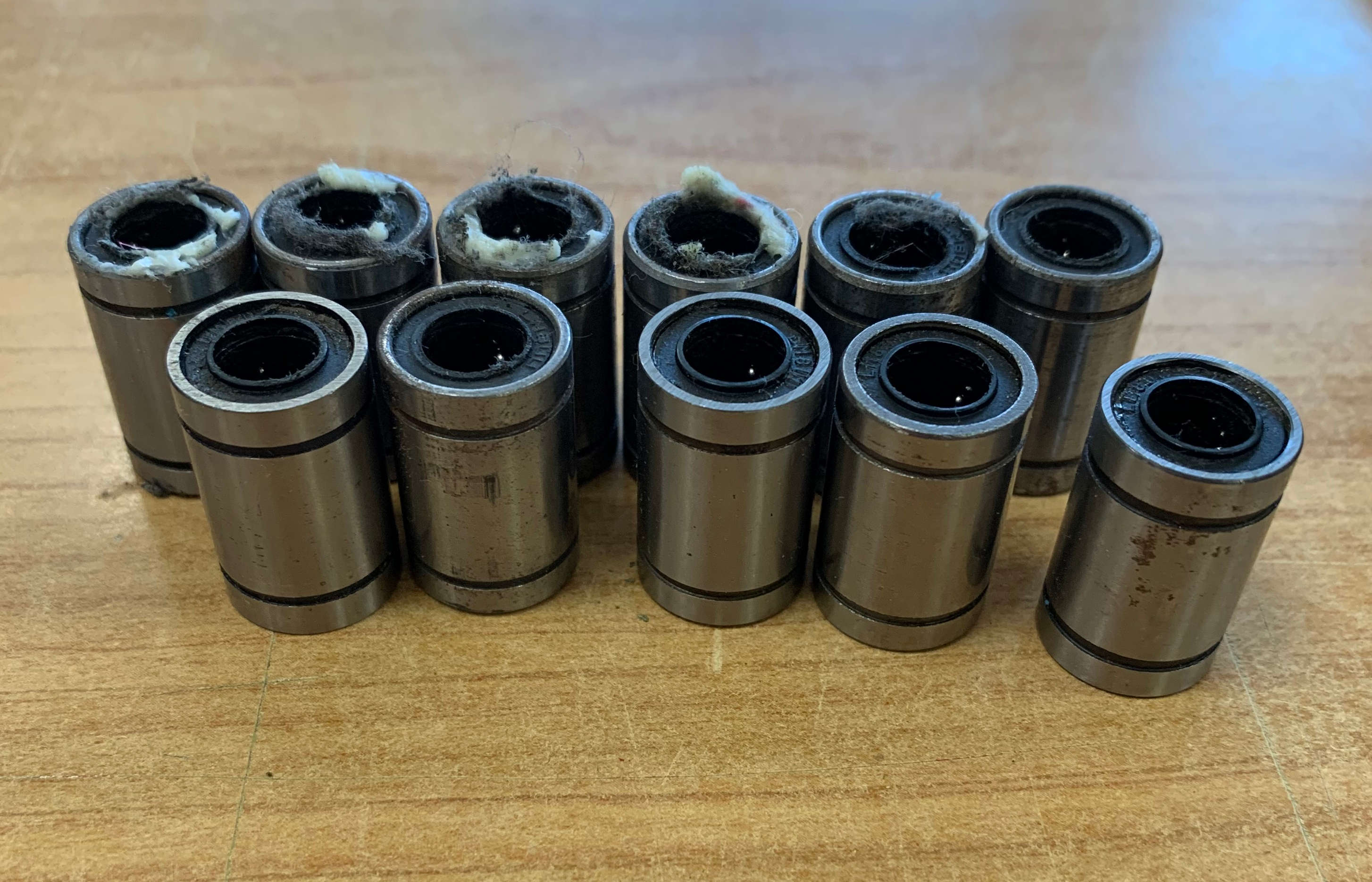

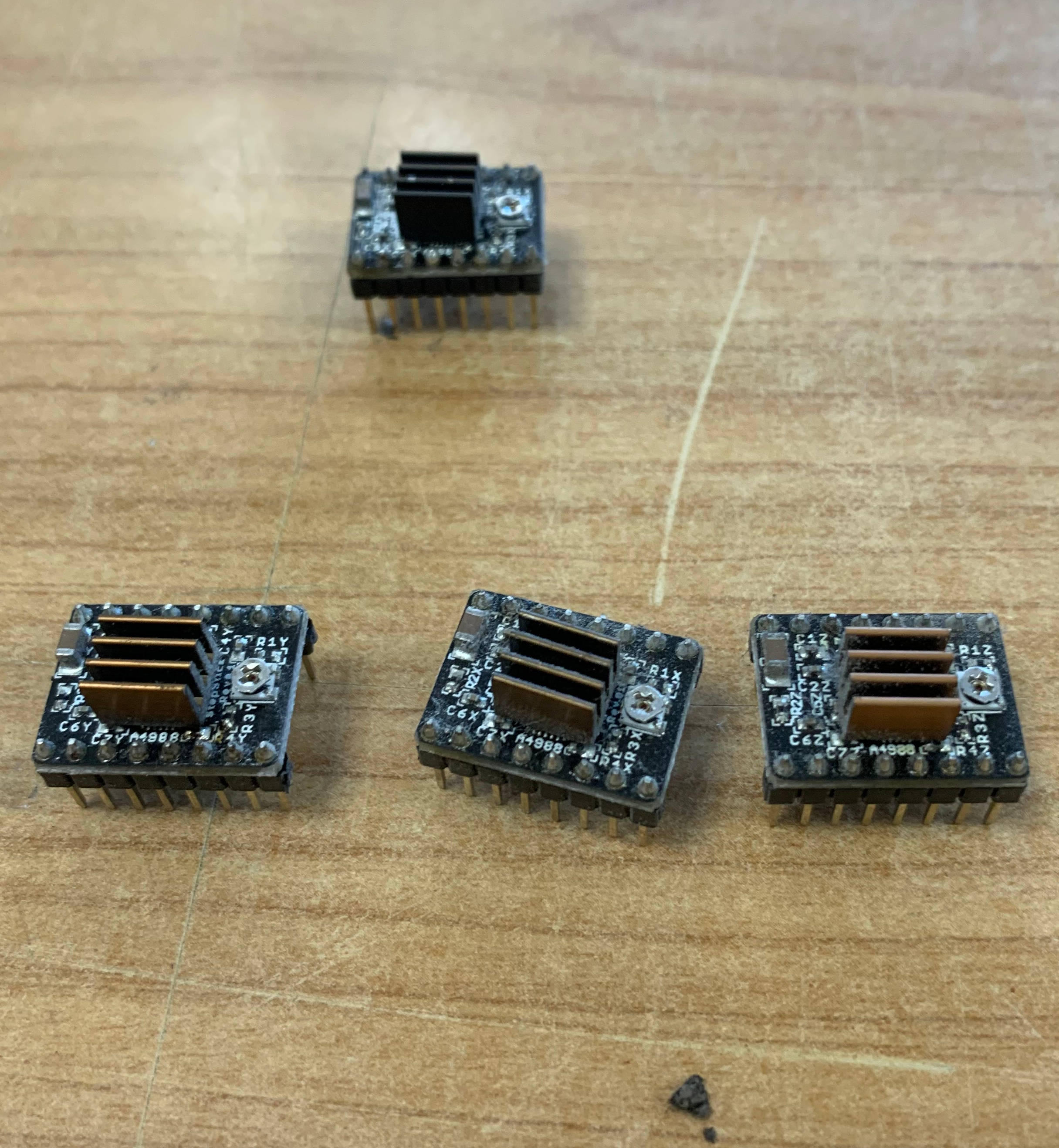

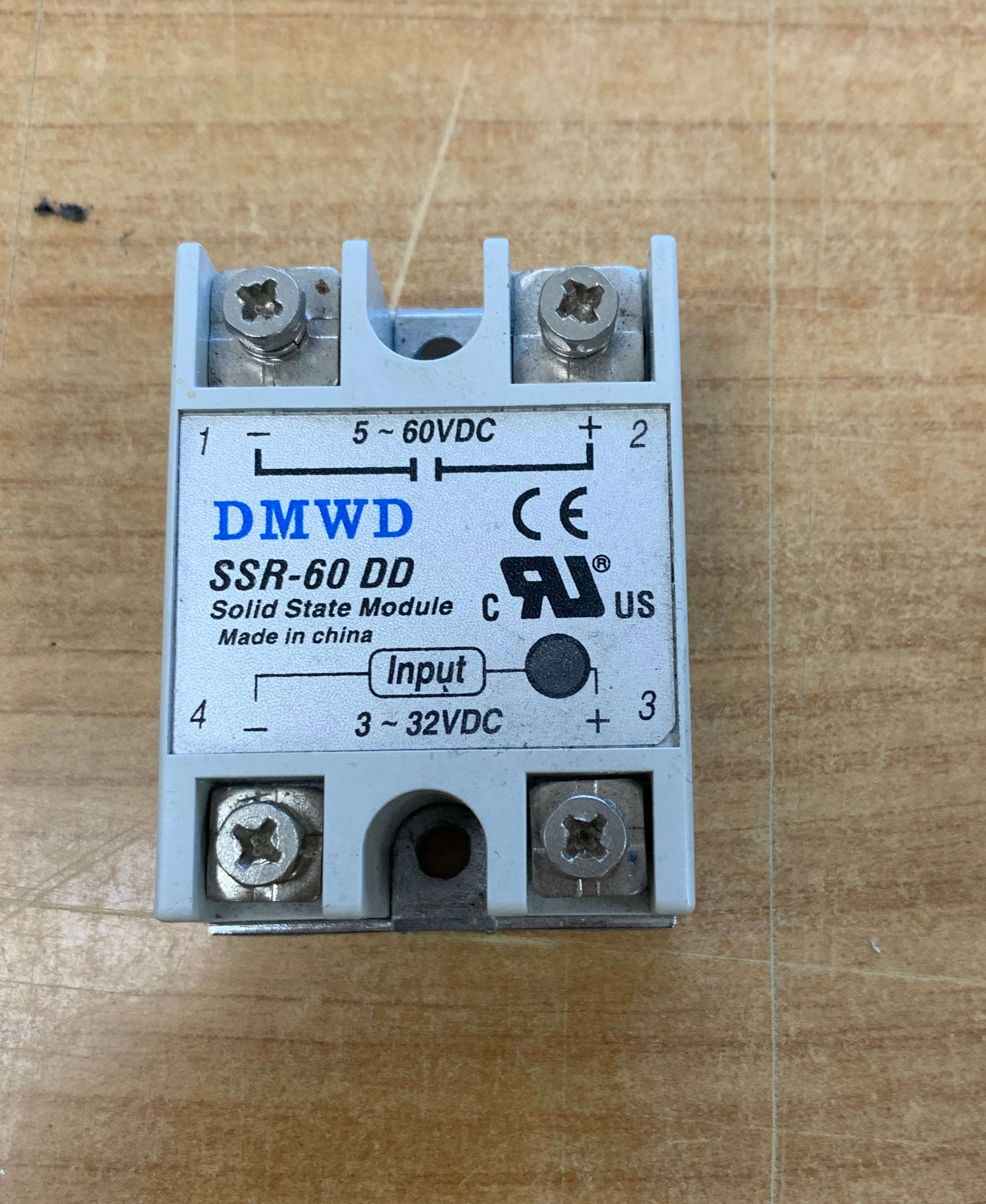

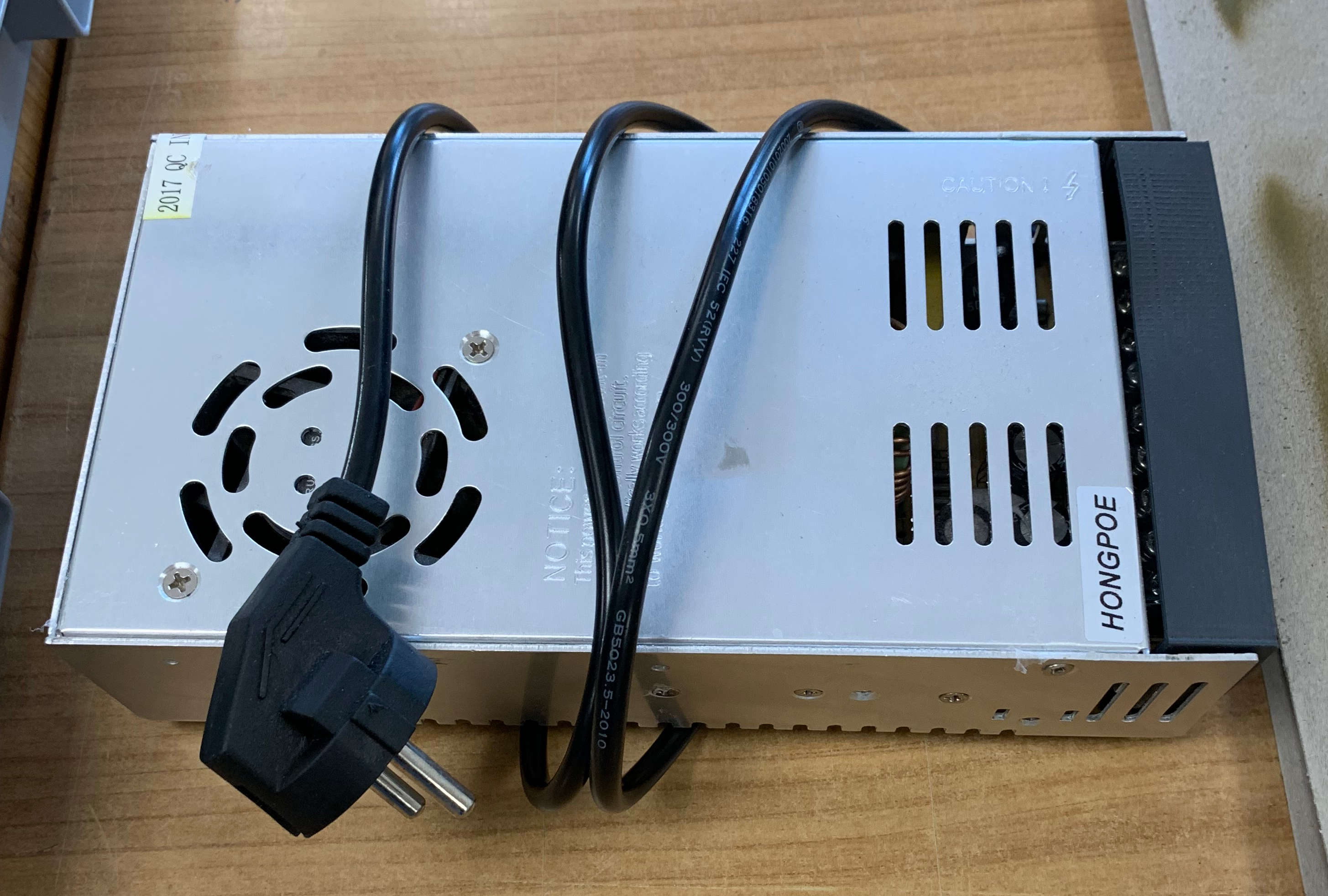

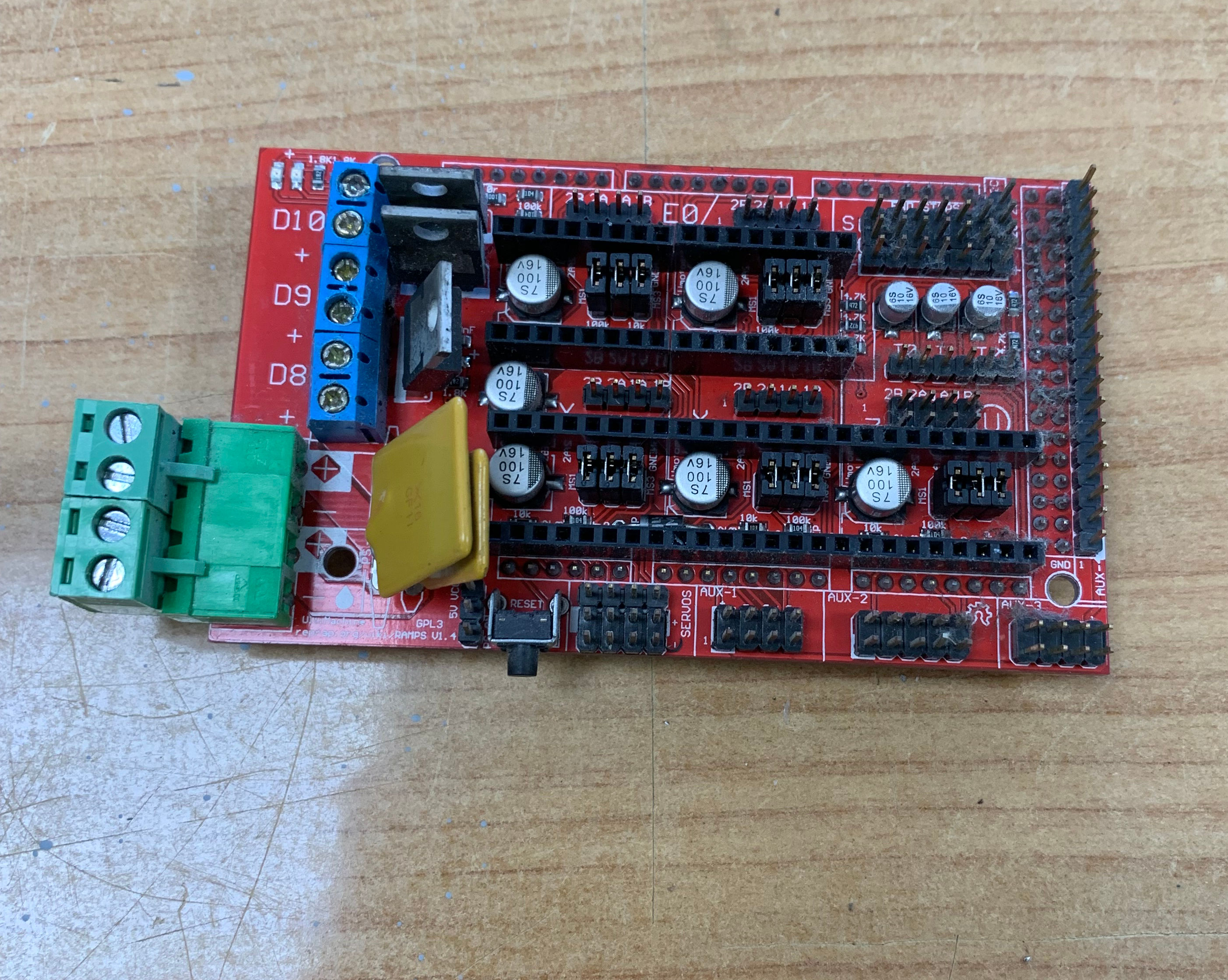

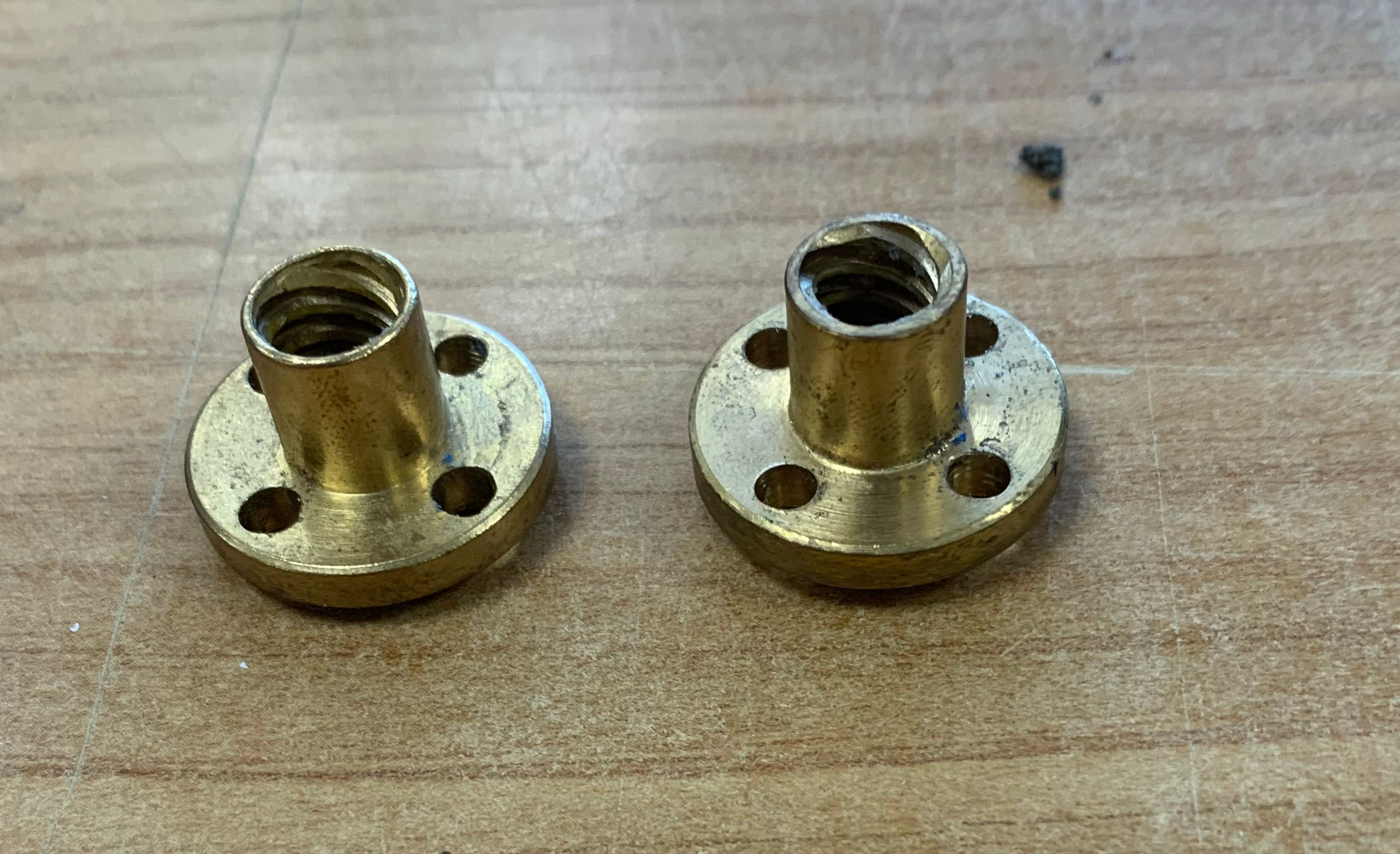

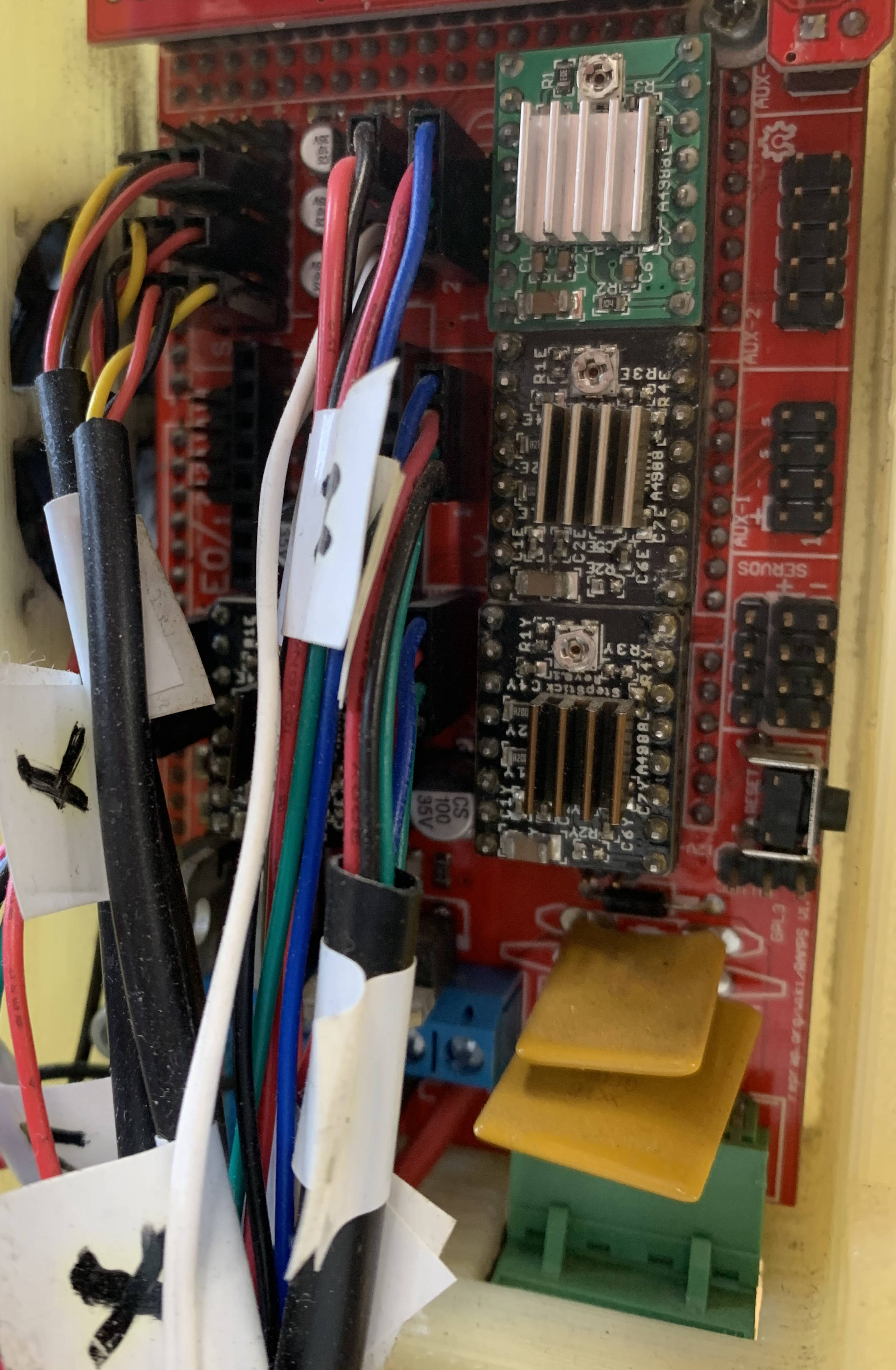

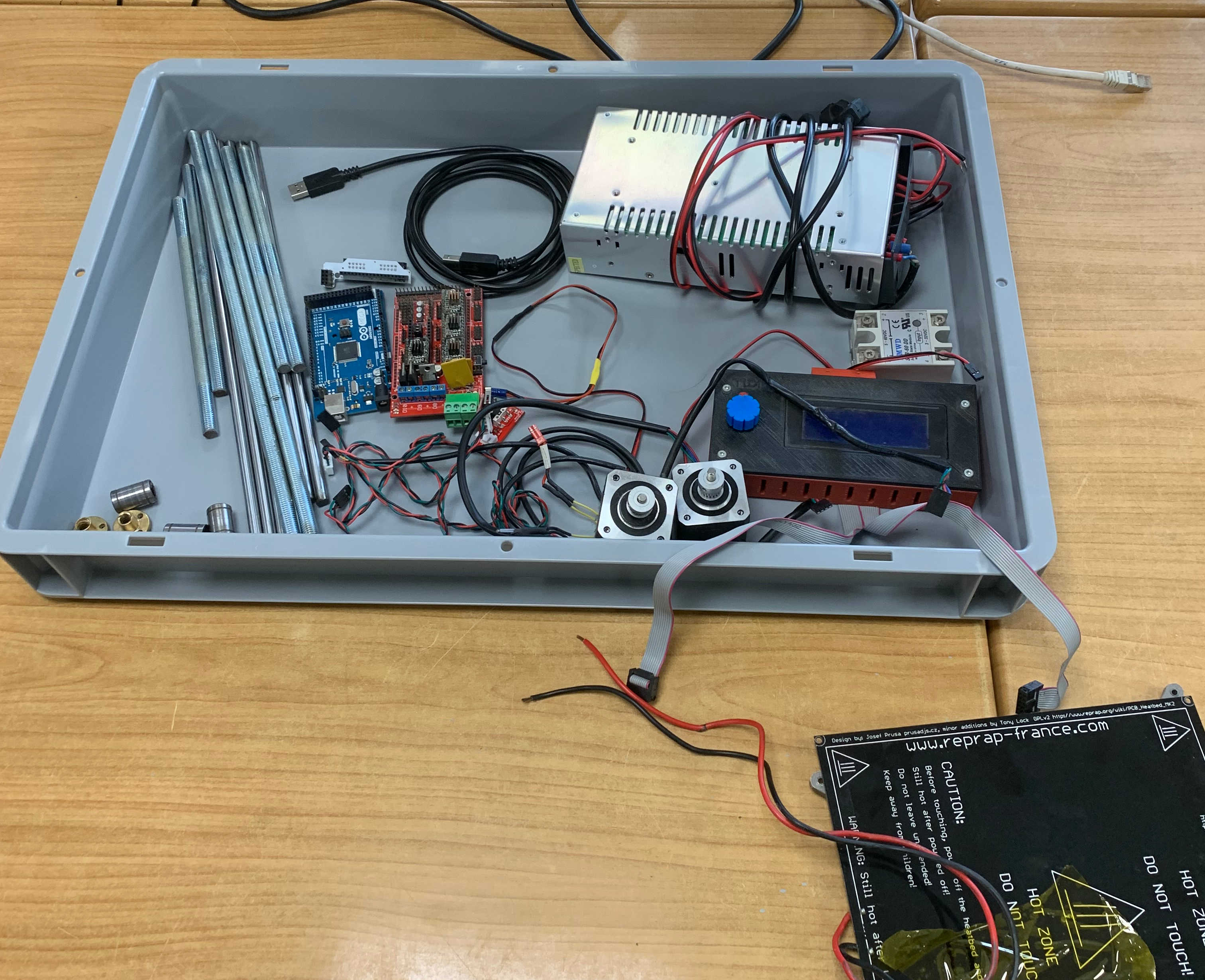

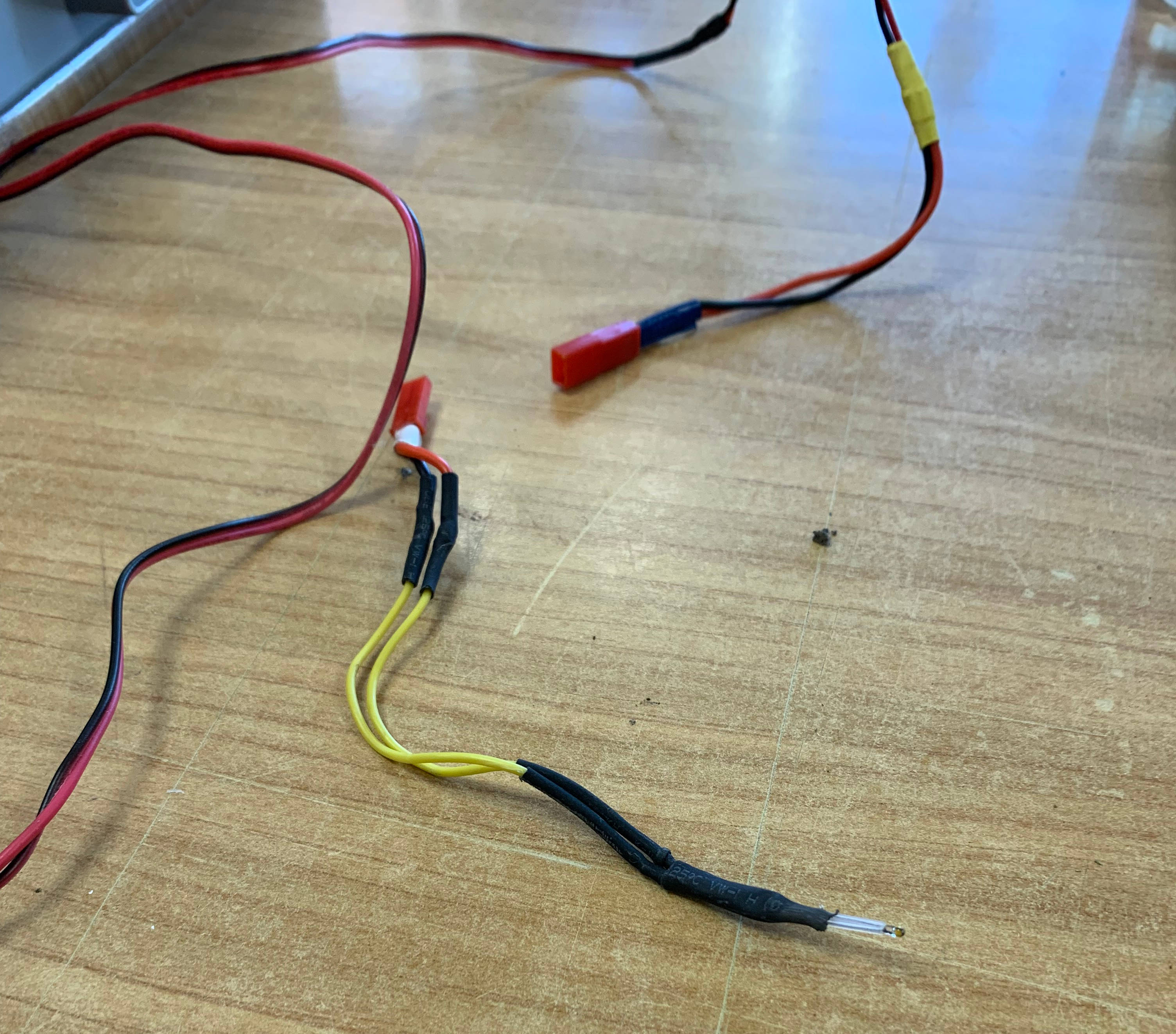

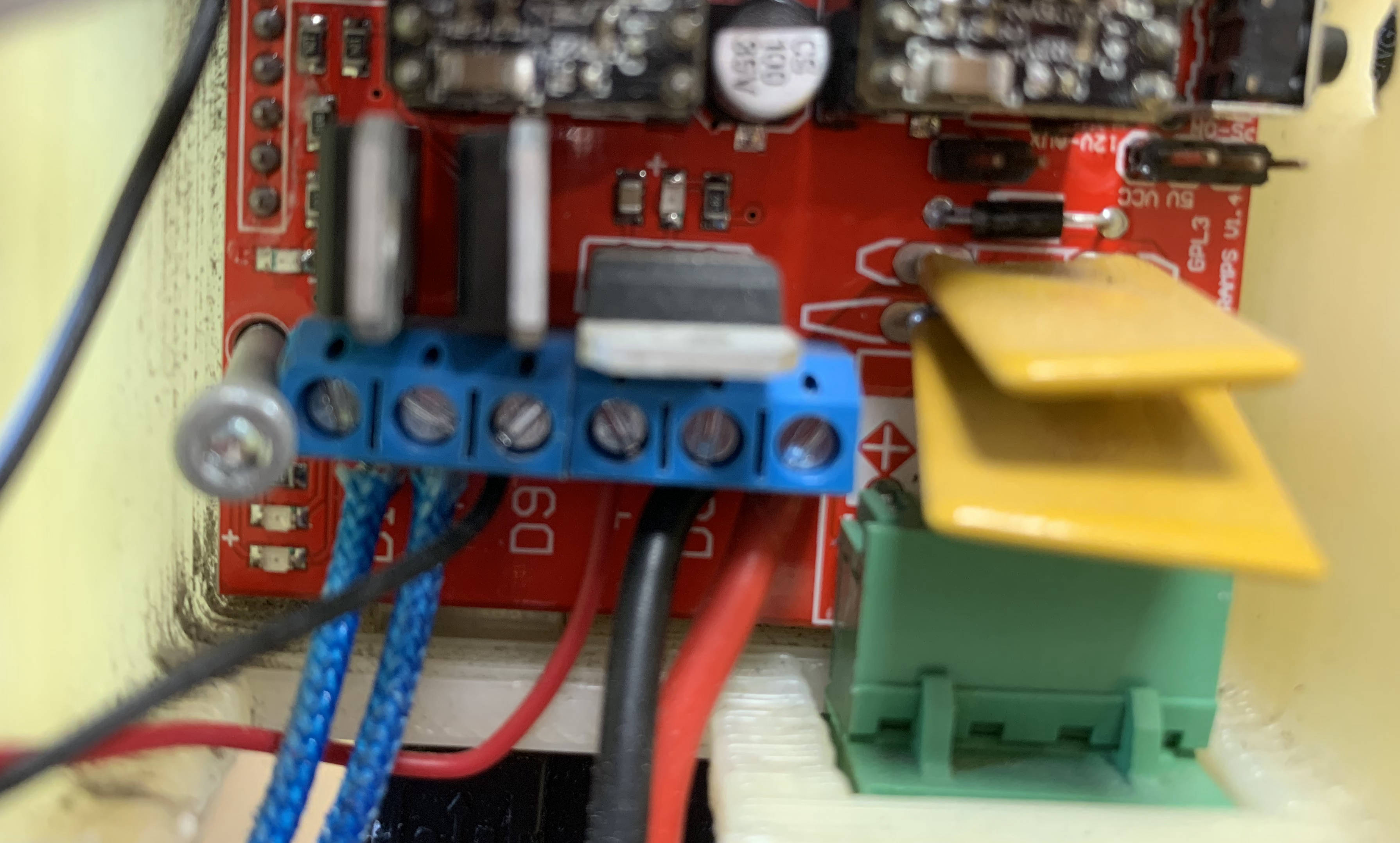

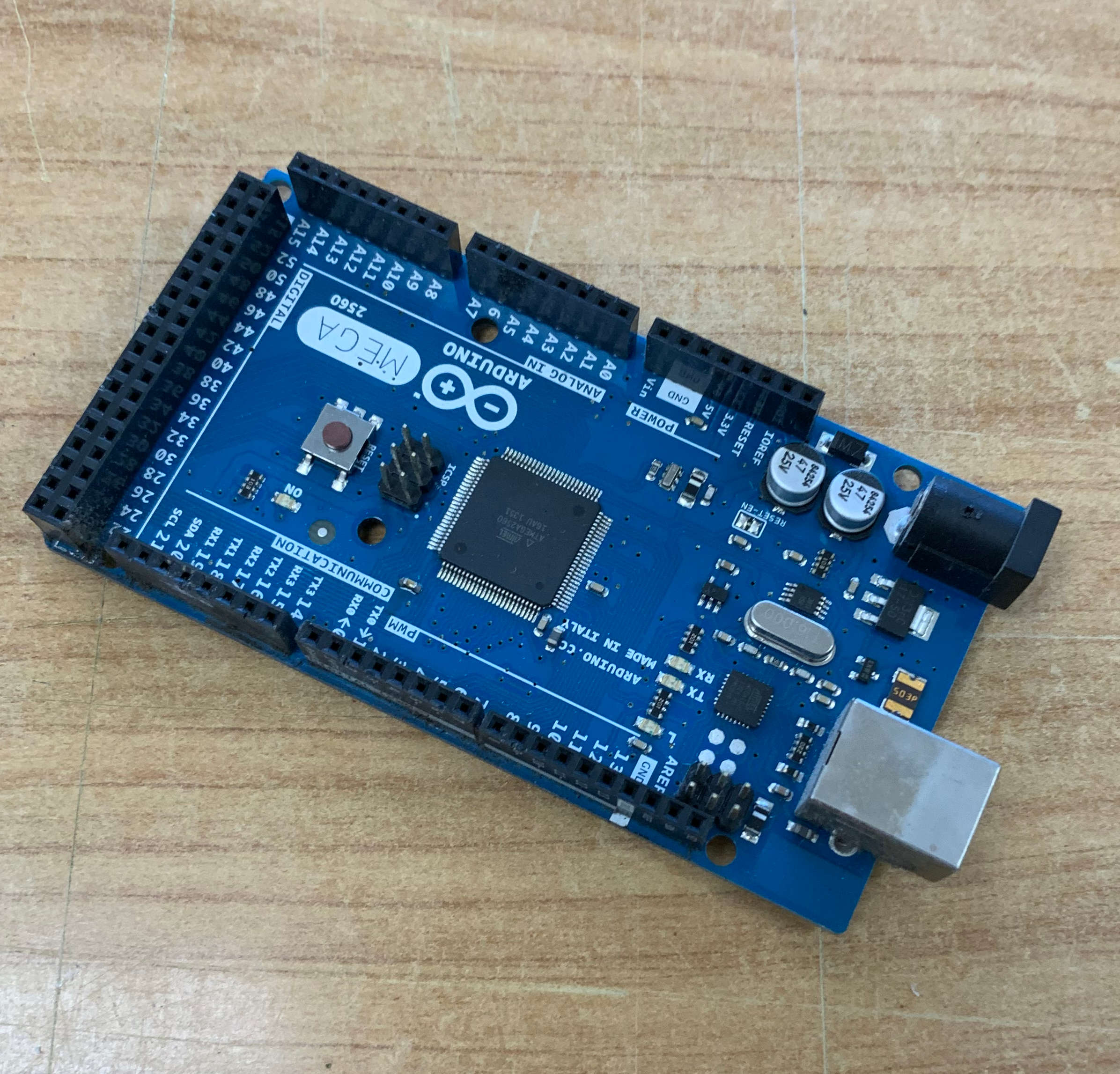

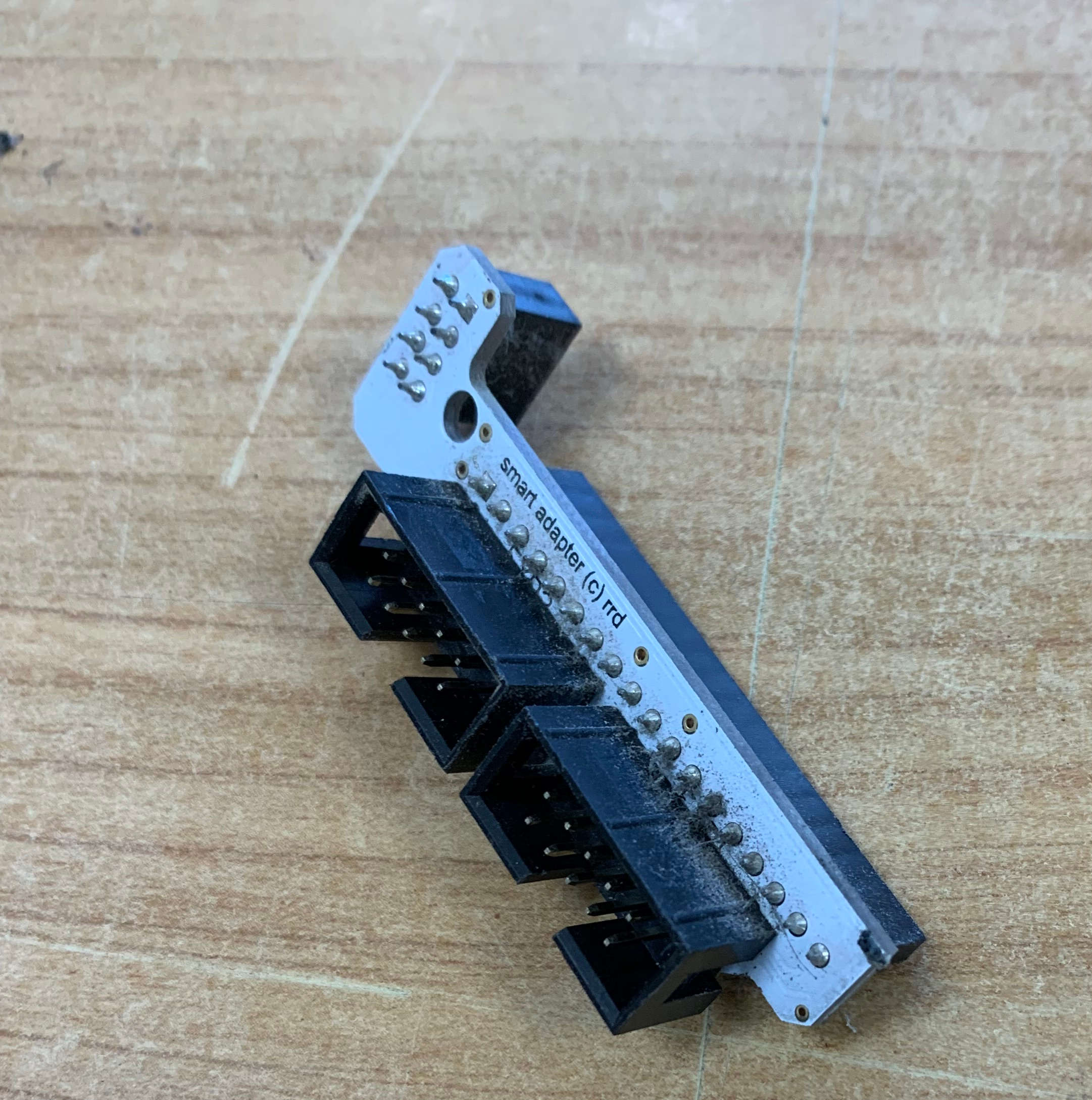

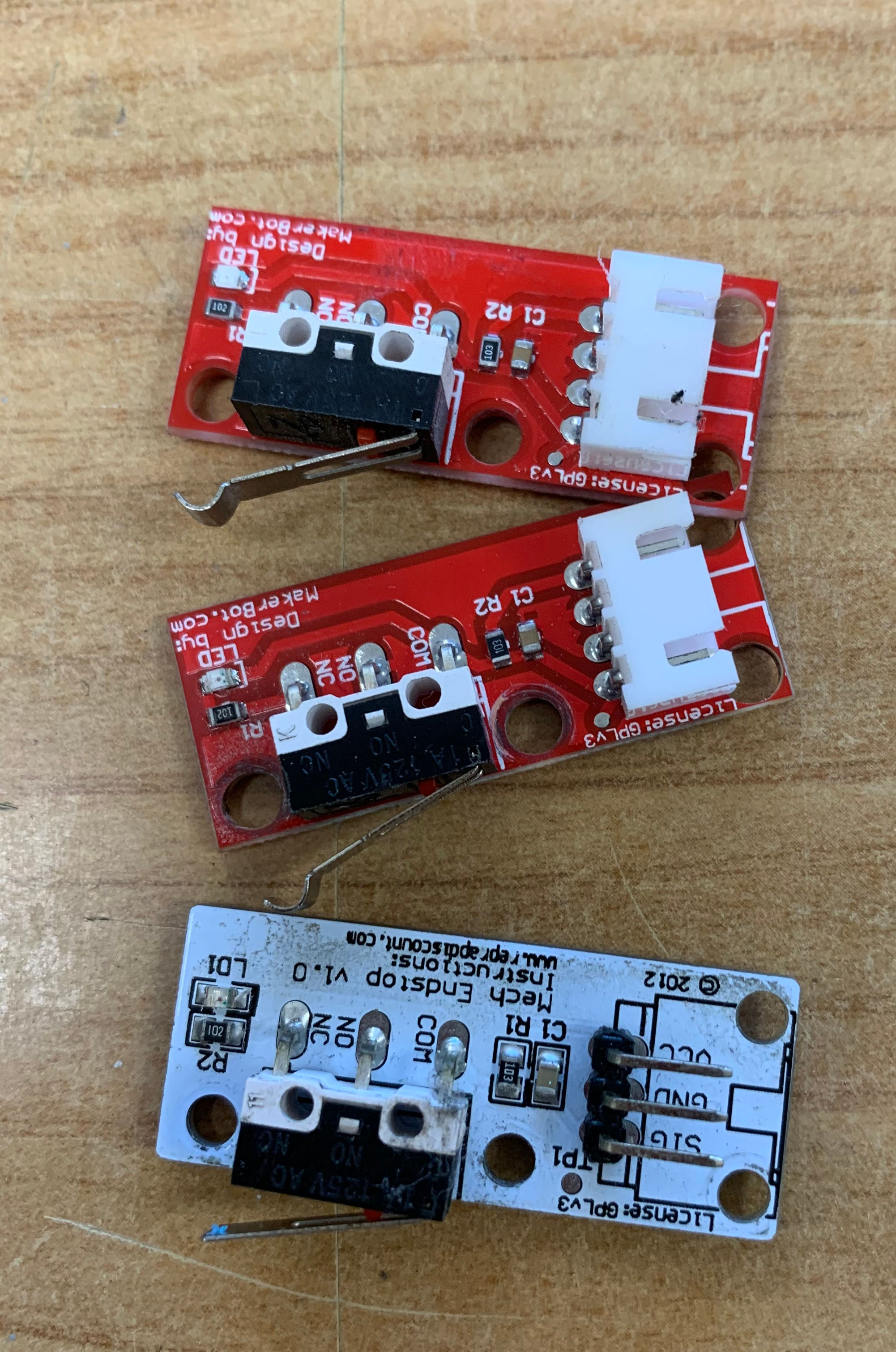

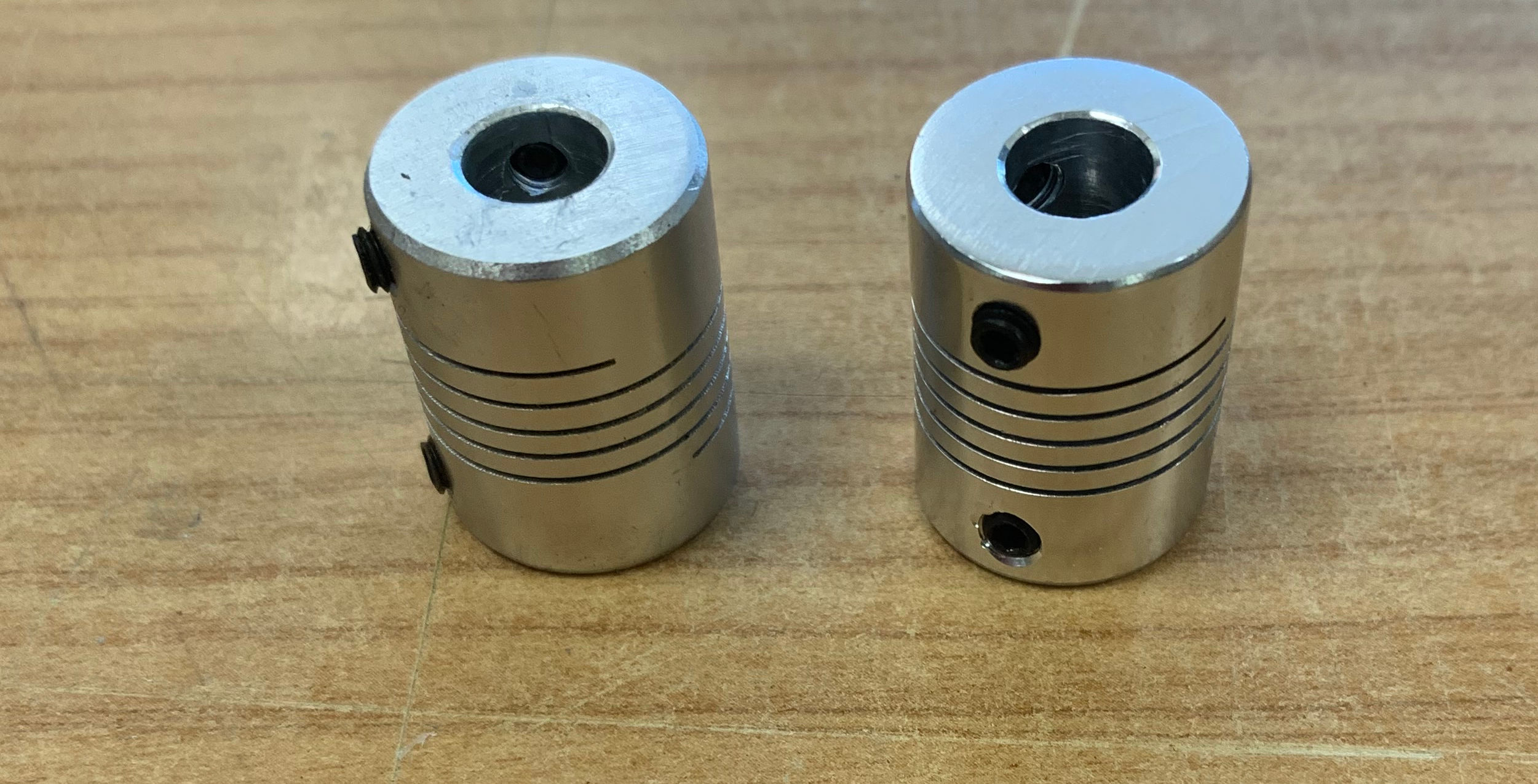

l'alimentation 12V ======> Coupleur 8*5 ======> arbre linéaire roulement 8 =====> relais a état massif ======> connecteur qui permet de connecter un écran =======> un arduino mega 2560 =====> un détecteur de température ======> interrupteurs de fin de course mécaniques ======> écrou en laiton ACME TR8 ======> pilote de moteur pas a pas ======> Carte RAMPS 1.4
"Cette carte s'interface avec l'Arduino Mega 2560 pour la connexion des éléments actifs.Elle comporte les emplacements compatibles avec les pilotes moteurs A4988 et DRV8825.Elle peut gérer les axes X, Y, Z et 1 extrudeur, ainsi qu'un deuxième extrudeur ou un deuxième moteur Z."¶

Mardi 23 Novembre¶

Rangement de toute les vis de l'imprimante dans l’ordre et par classification

Mercredi 24 Novembre¶

J'ai aider et conseiller mes camarades sur leur projet (les dimension a appliquer) et aussi a imprimer le prototype

Jeudi 25 Novembre¶

Modification de ma documentation et ajouts de photos descriptives des éléments d’une imprimante 3D

Présentation des différents types de bobines¶

Il existe différentes sortes de bobine de filaments pour pouvoir imprimer des objets en 3D
PLA, ABS, HIPS, PETG, TPU sont les principaux filaments utilisés dans le domaine de l’impression 3D
La plupart des imprimantes 3D fonctionne avec le PLA car c’est un plastique qui n’a pas besoin d’être chauffé à d’autres températures.

Vendredi 26 Novembre¶

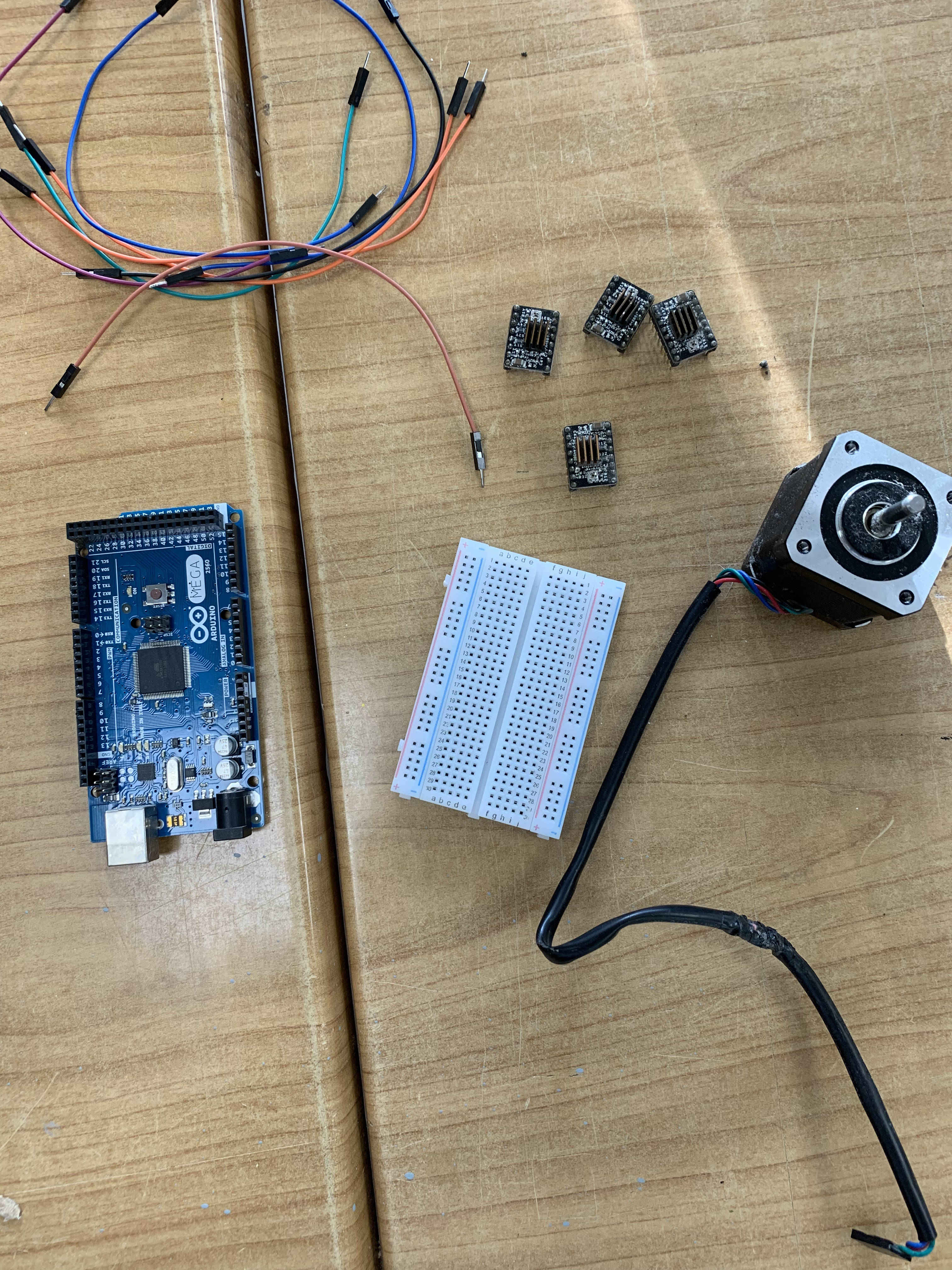

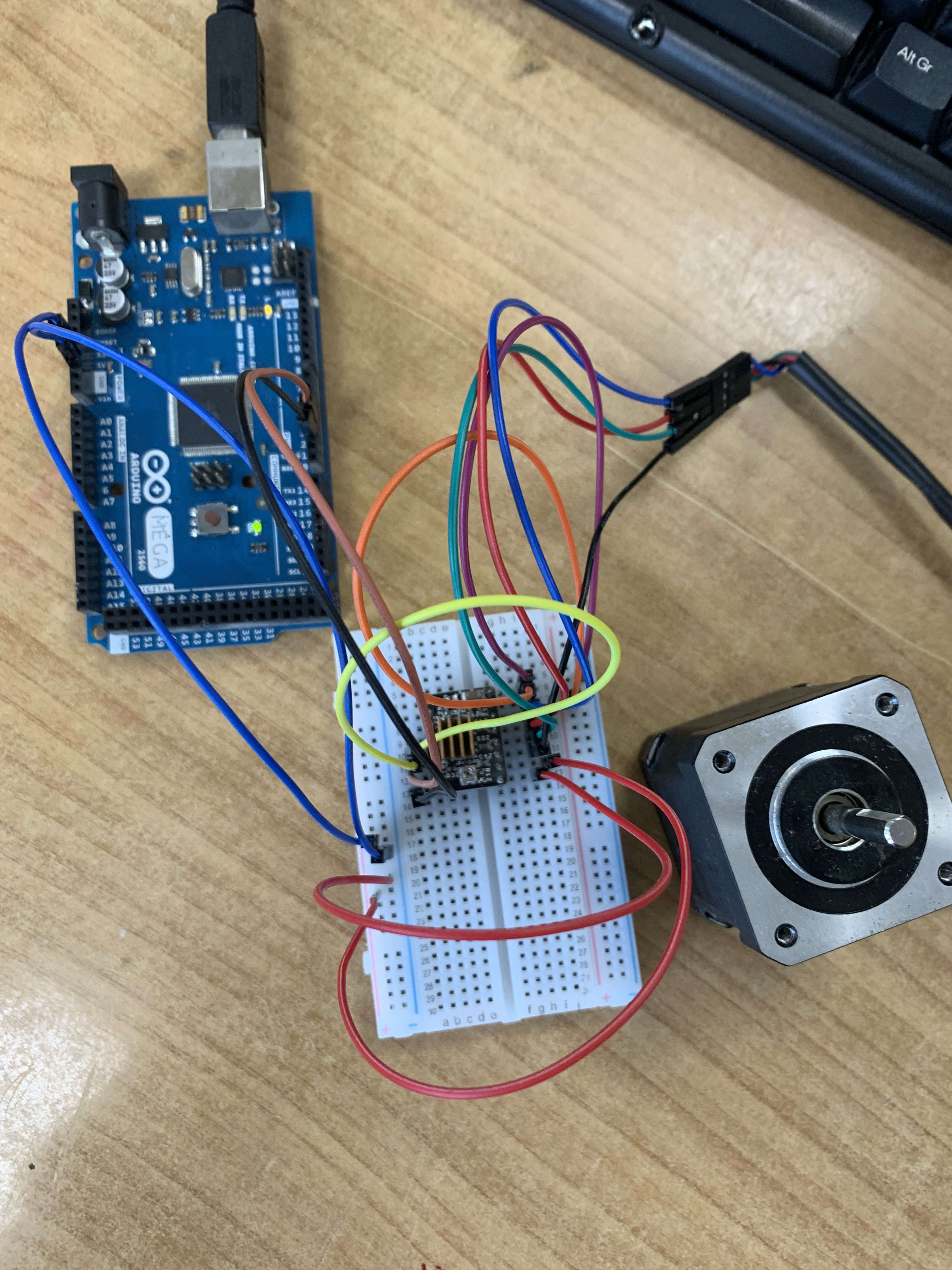

Début de la programmation pour tester les moteurs de l’imprimante

Lundi 29 Novembre¶

Conclusion de tous les tests : tous les moteurs fonctionnent, mais un pilote de moteur pas à pas ne fonctionner pas¶

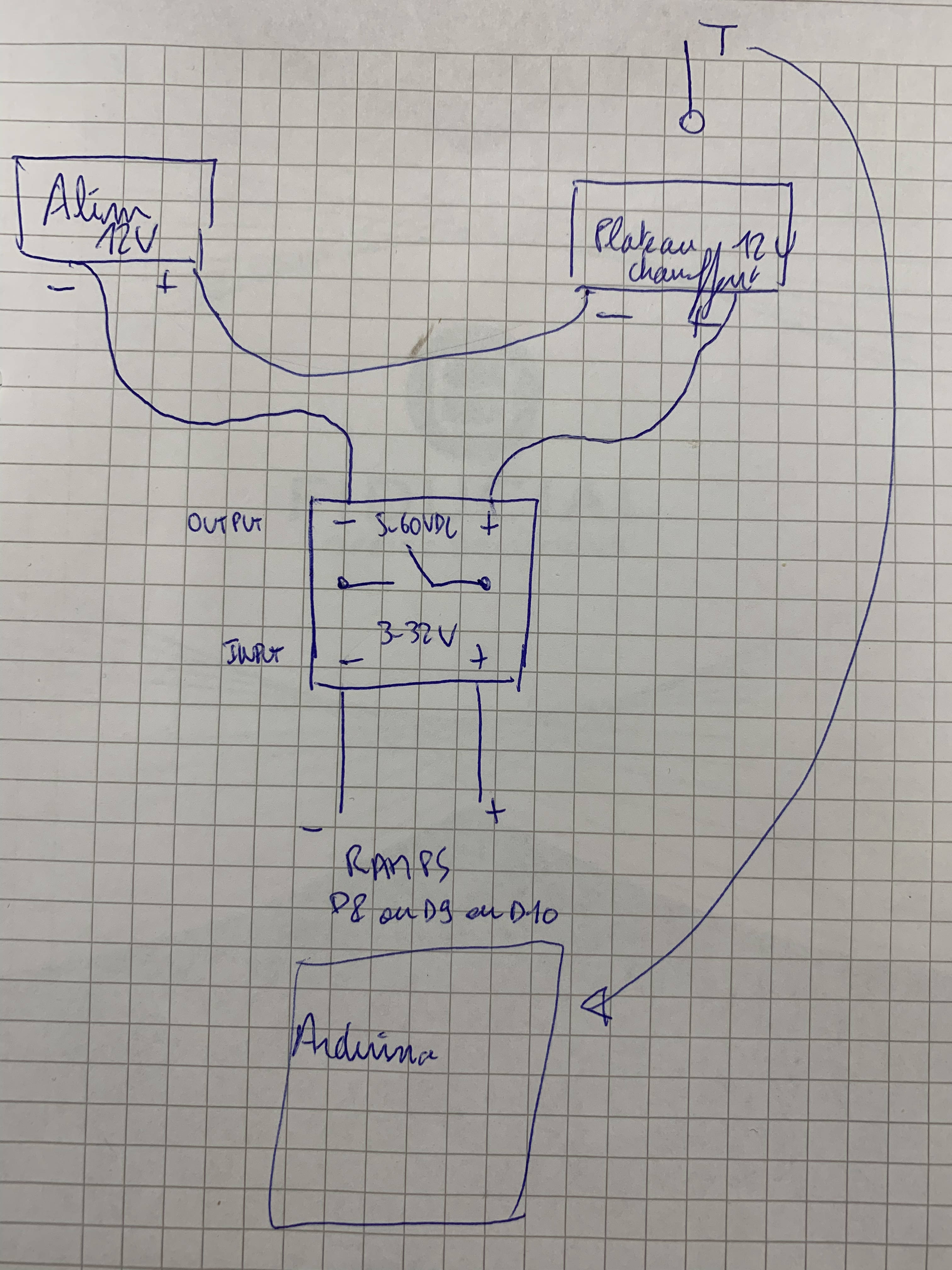

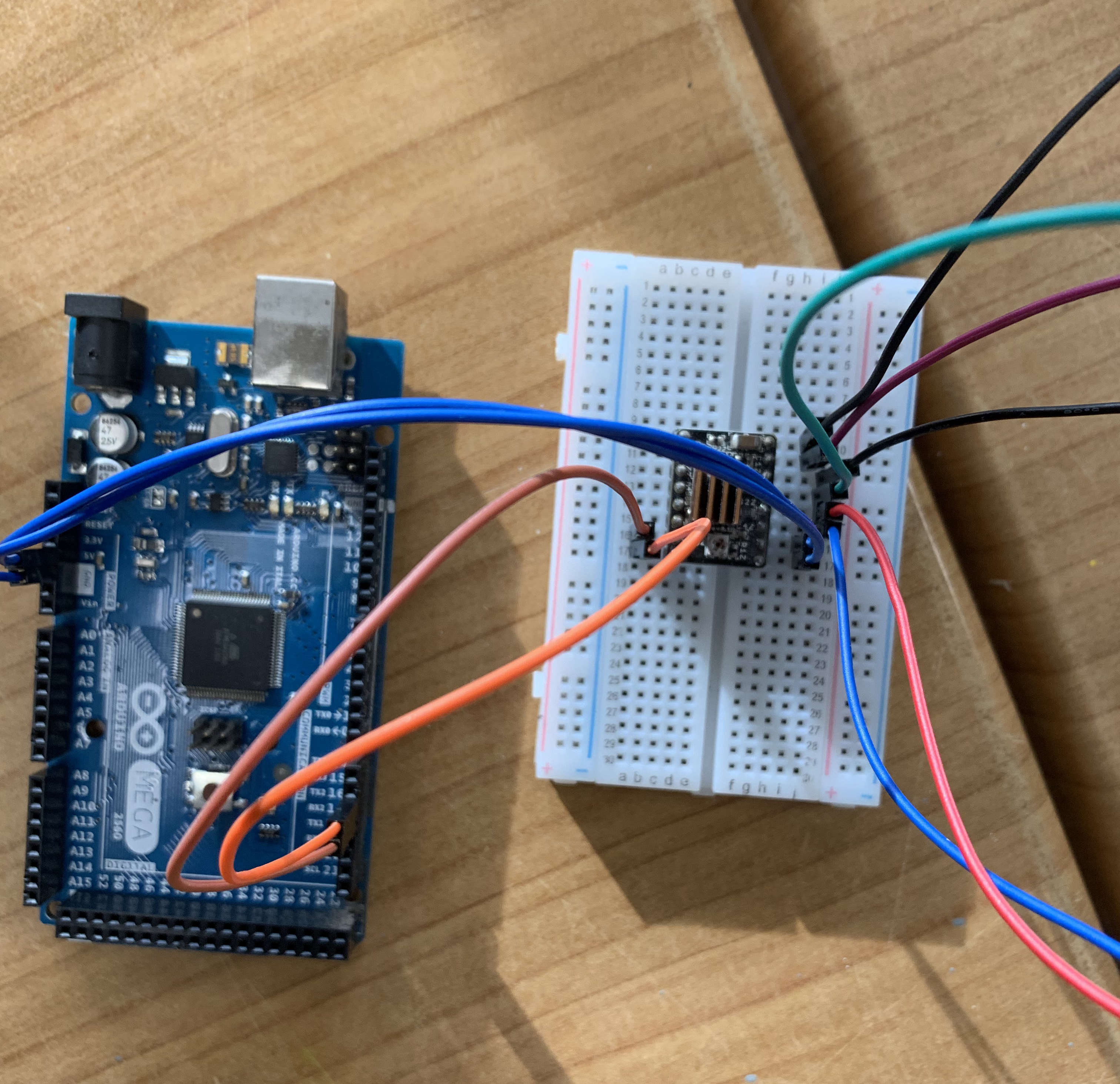

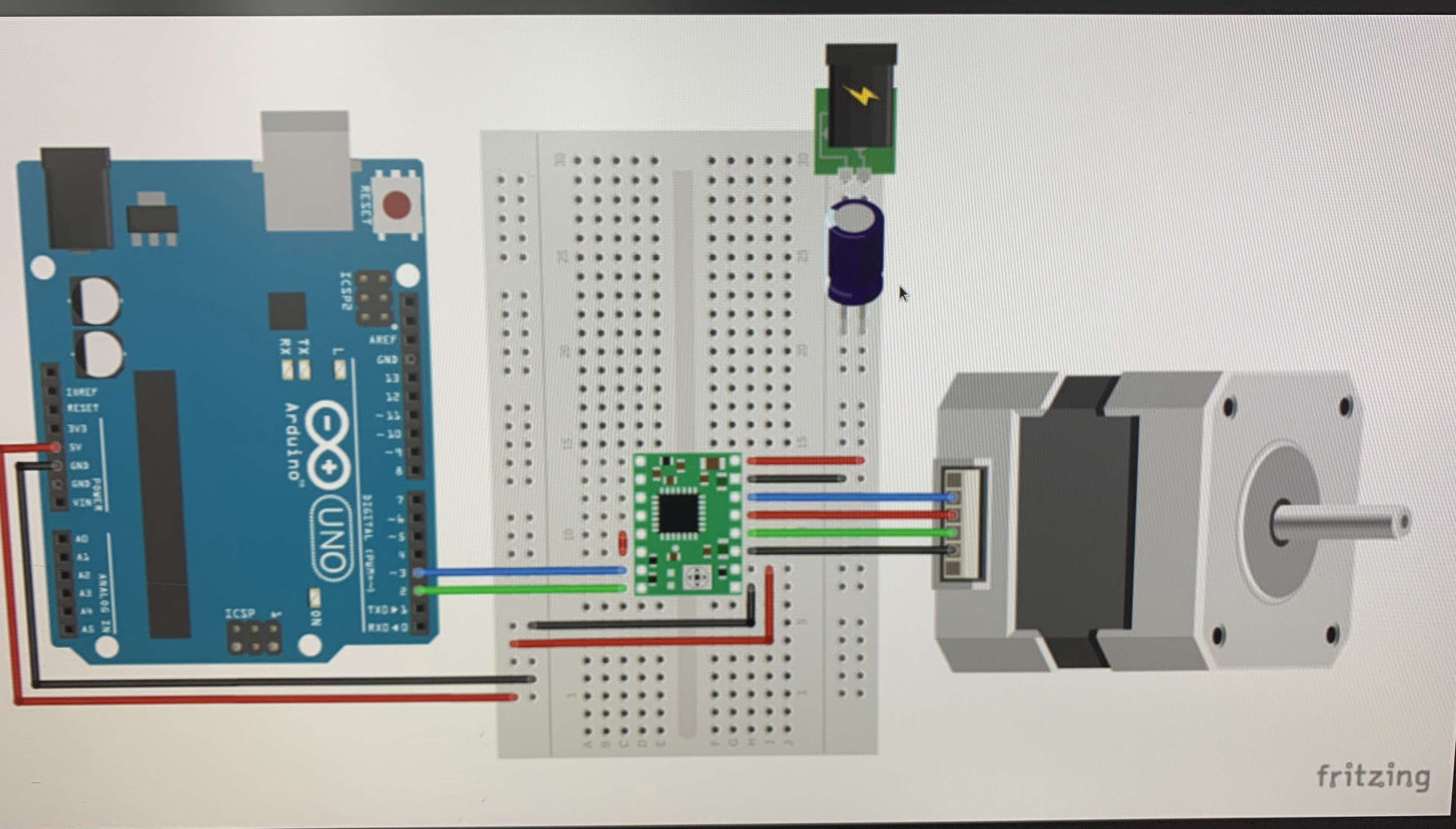

Une arrivée en 12V et un Capacitor (100 µF)

Le code a utiliser pour l’Arduino 2560 (AccelStepper.h est a installer dans la librairie) :

/*Example sketch to control a stepper motor with A4988 stepper motor driver, AccelStepper library and Arduino: continuous rotation. More info: https://www.makerguides.com */

// Include the AccelStepper library:
#include <AccelStepper.h>

// Define stepper motor connections and motor interface type. Motor interface type must be set to 1 when using a driver:
#define dirPin 2
#define stepPin 3
#define motorInterfaceType 1

// Create a new instance of the AccelStepper class:
AccelStepper stepper = AccelStepper(motorInterfaceType, stepPin, dirPin);

void setup() {
// Set the maximum speed in steps per second:
stepper.setMaxSpeed(1000);
}

void loop() {
// Set the speed in steps per second:
stepper.setSpeed(400);
// Step the motor with a constant speed as set by setSpeed():
stepper.runSpeed();
}

Mardi 30 novembre¶

Rangement des pièces de l'imprimante

Mercredi 1 décembre¶

Démontage d'une autre imprimante 3D et rangement de toutes les vis et boulons, et de certaines pièces.

Jeudi 2 décembre¶

Test des derniers driver de l’imprimant 3D + Démontage d'une autre imprimante 3D + Rangement des différentes pièces

Vendredi 3 décembre¶

Rangement des vis de la 3eme imprimante, démontage de la 4eme imprimante et rangement des vis.

Lundi 6 décembre¶

Démontage d'une 5eme imprimante 3d + Rangement des vis + des éléments de l'imprimante

Mardi 7 décembre¶

Rangement de toutes les barres de guidage des 5 imprimantes

Mercredi 8 décembre¶

Organisation des différents câbles des 5 imprimantes + rangement des moteurs

Jeudi 9 décembre¶

Rangement de câble

Vendredi 10 décembre¶

Réparation de l’imprimante prusa (la buse de l’imprimante était bouchée avec le l'ABS)

Lundi 13 décembre¶

Test des 5 sorties de la prusa en abs en imprimant des objets

Mardi 14 décembre¶

Fermeture des placards et rangement de la salle en vu d'une arriver de l'inspecteur + rangement des éléments électrique

Mercredi 15 décembre¶

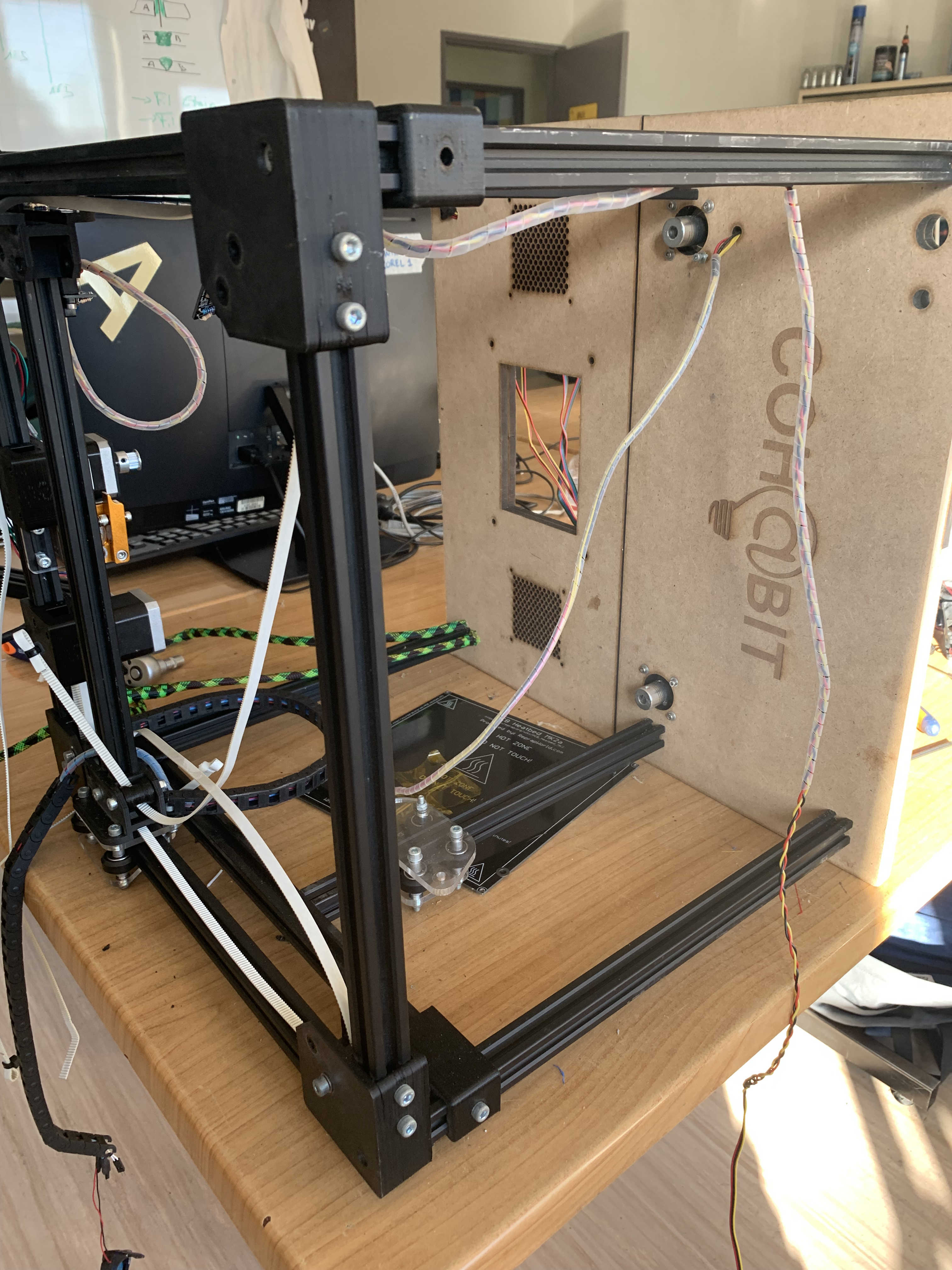

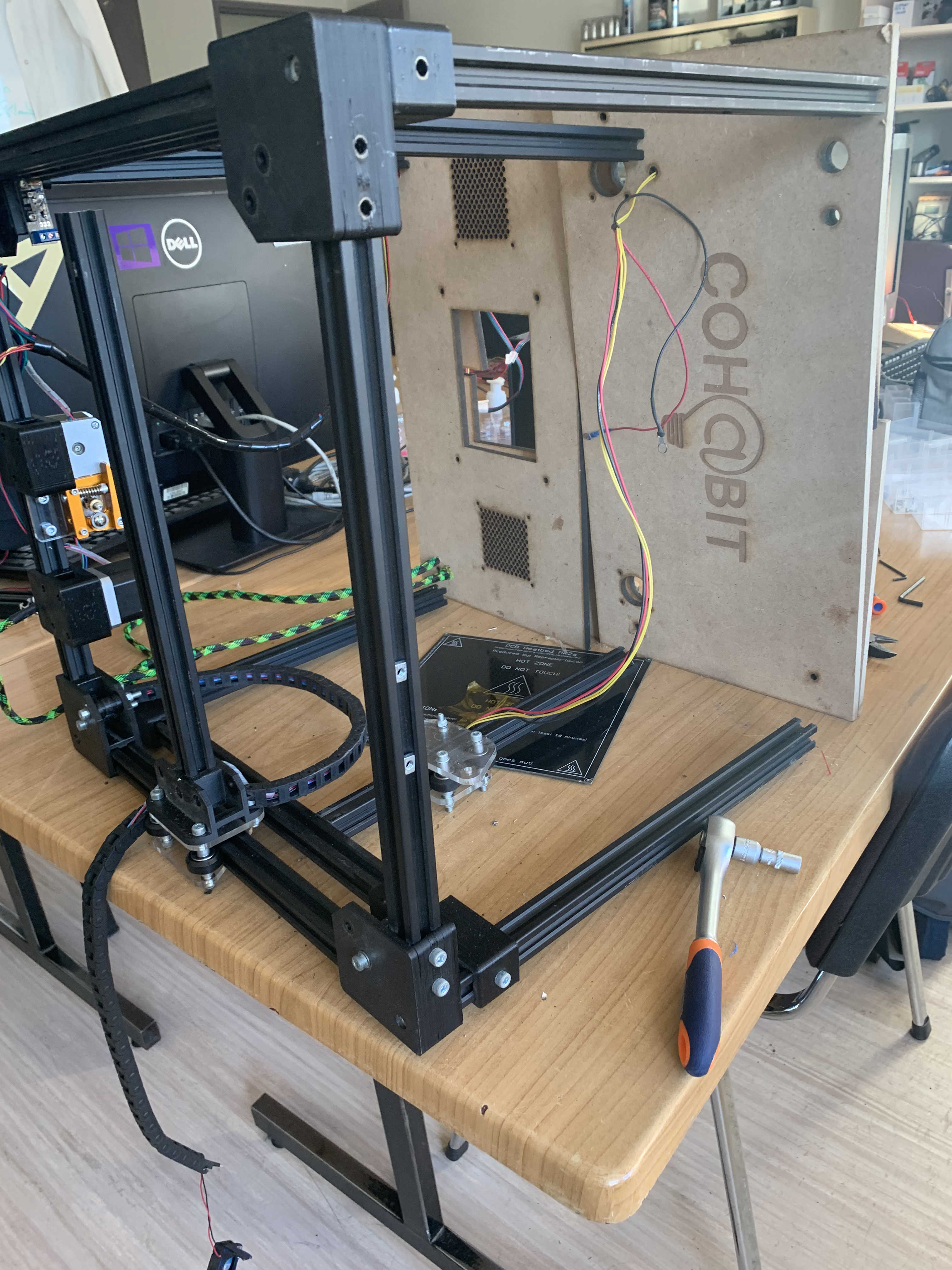

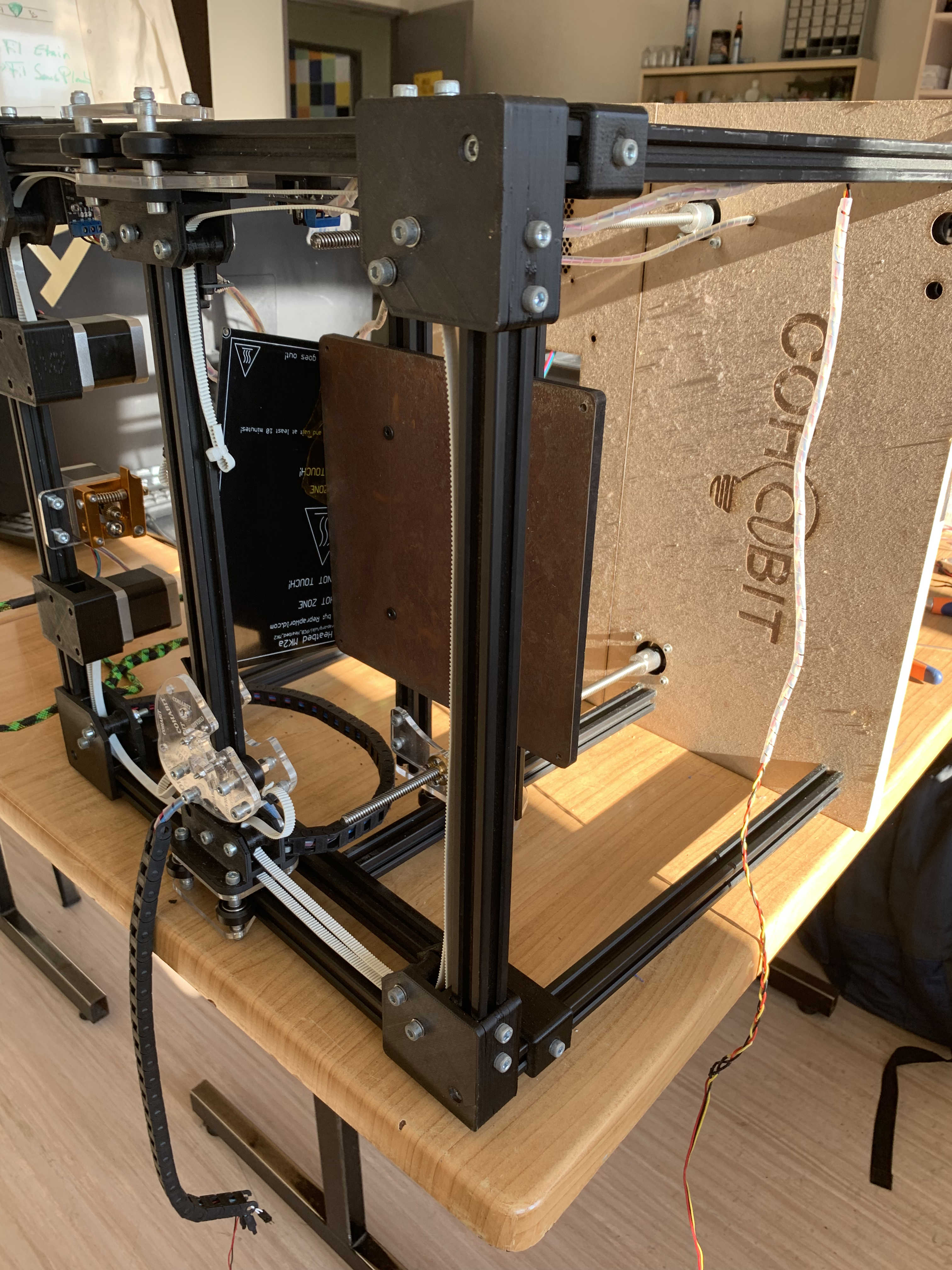

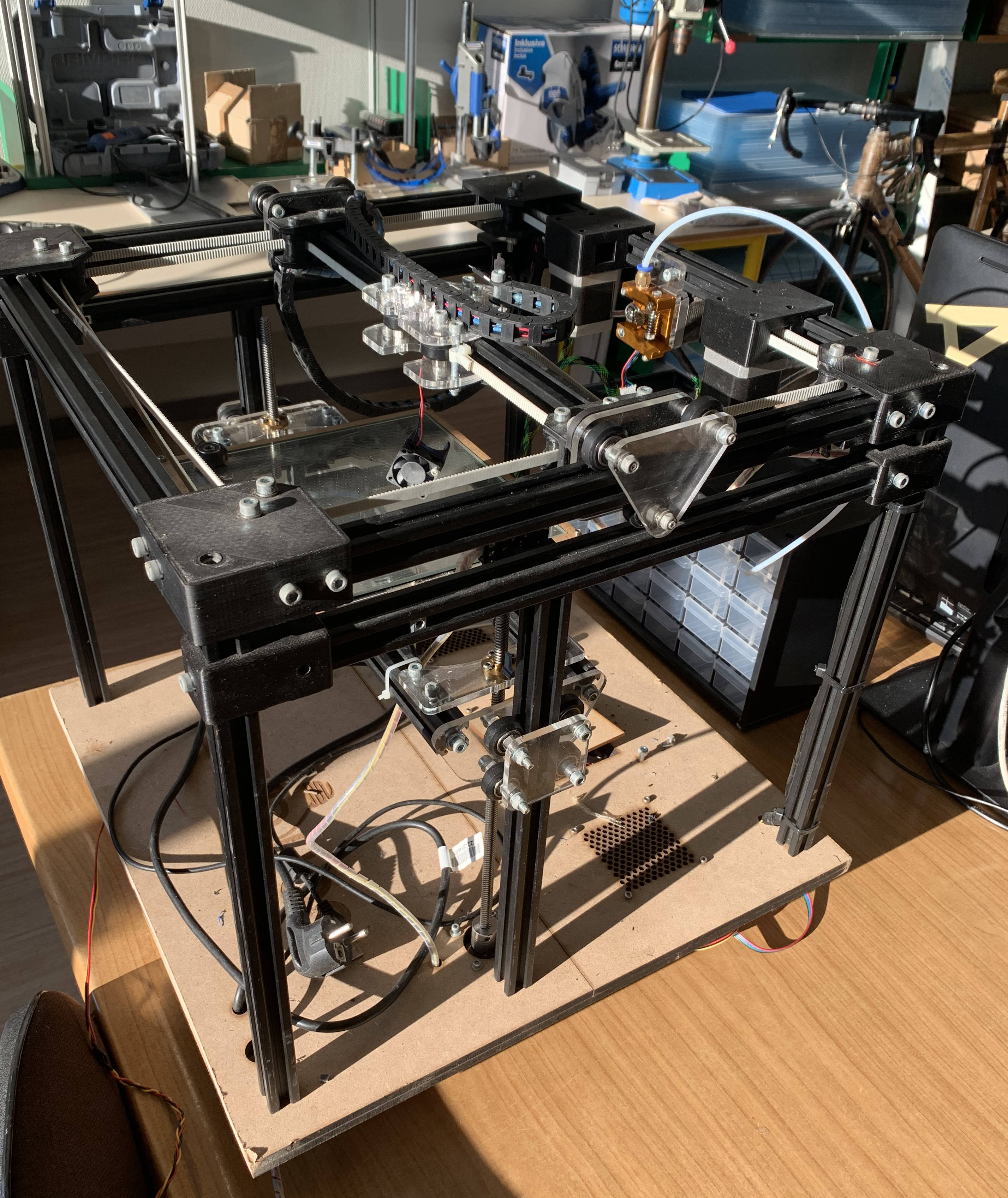

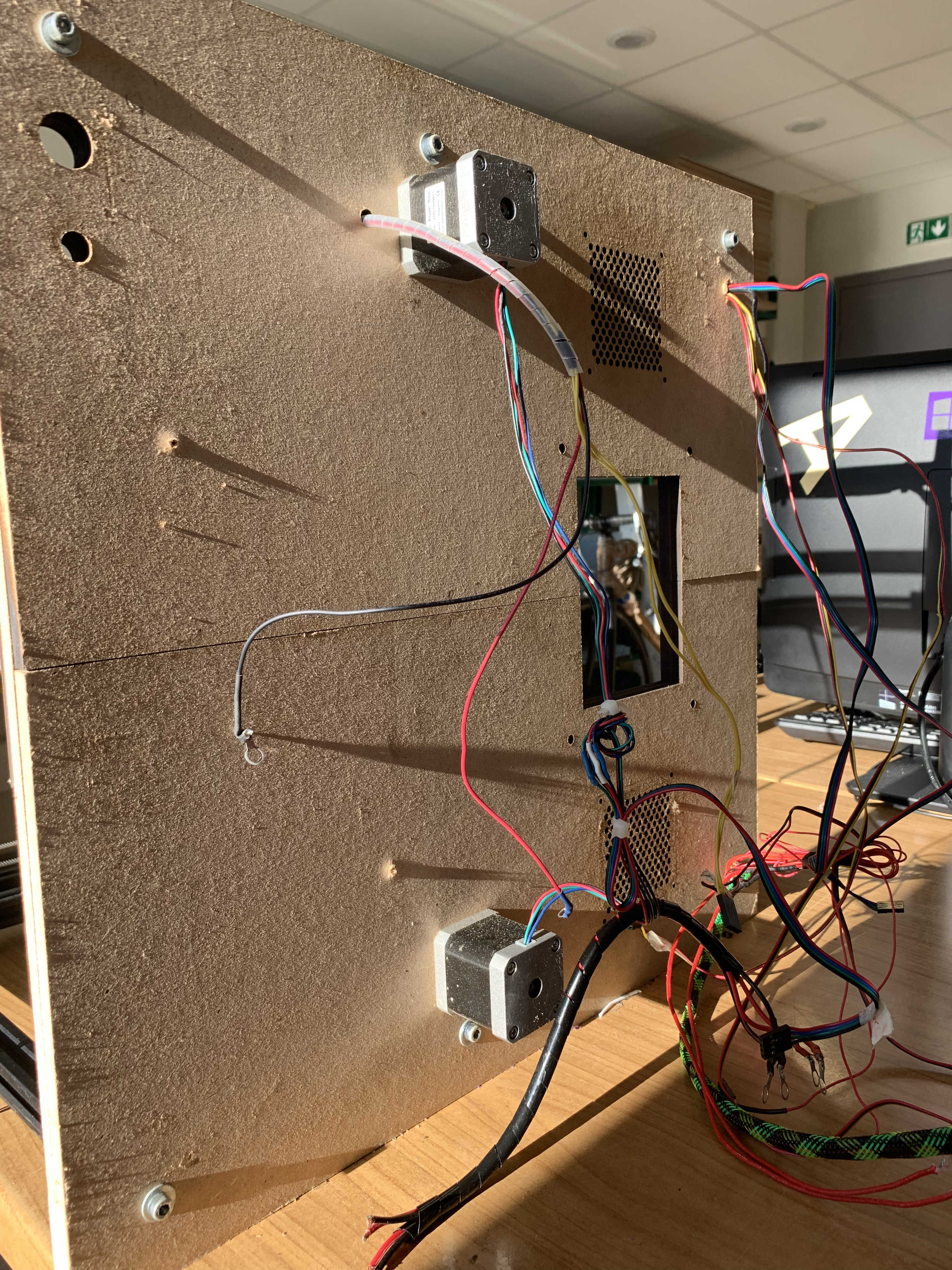

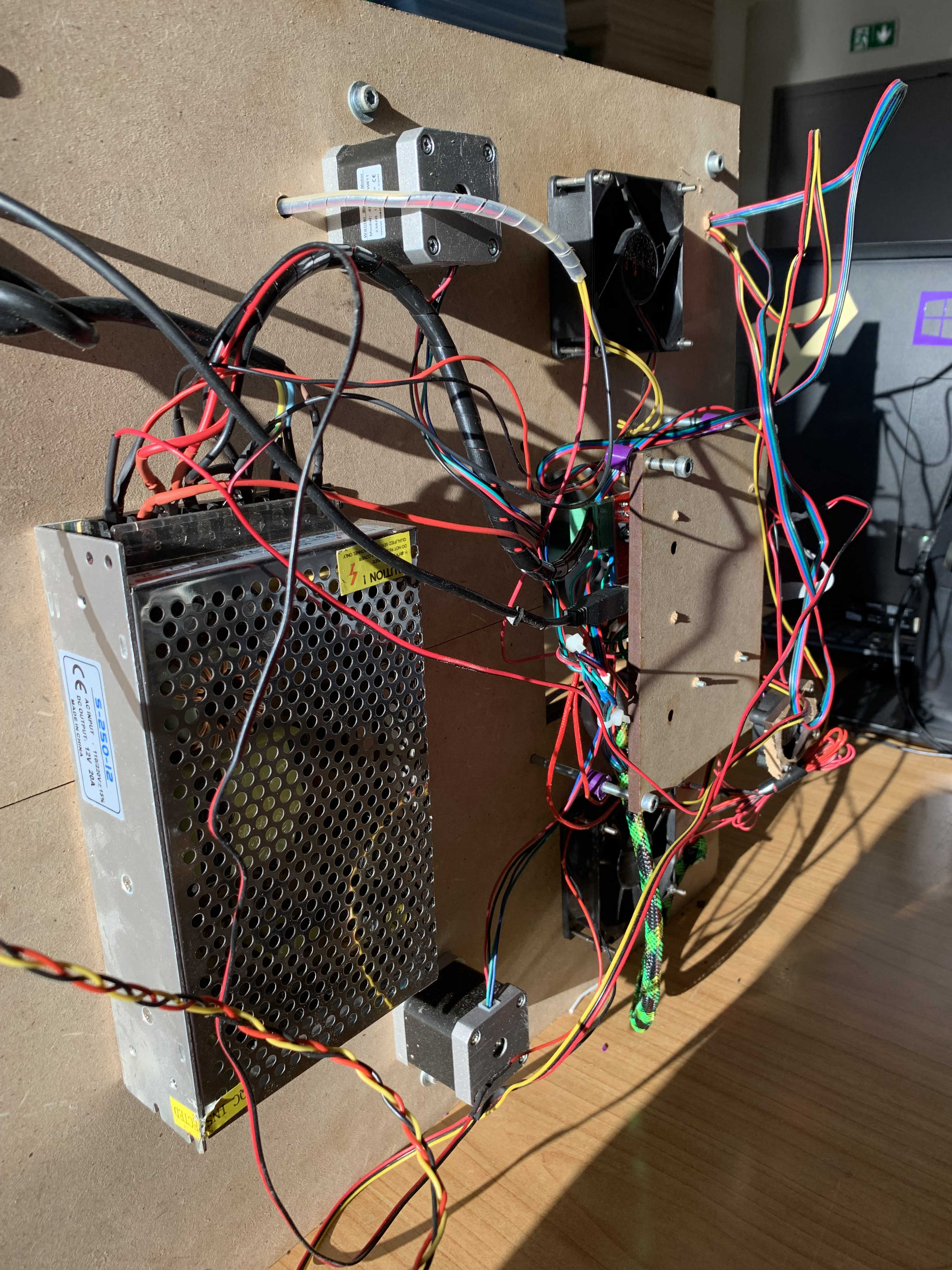

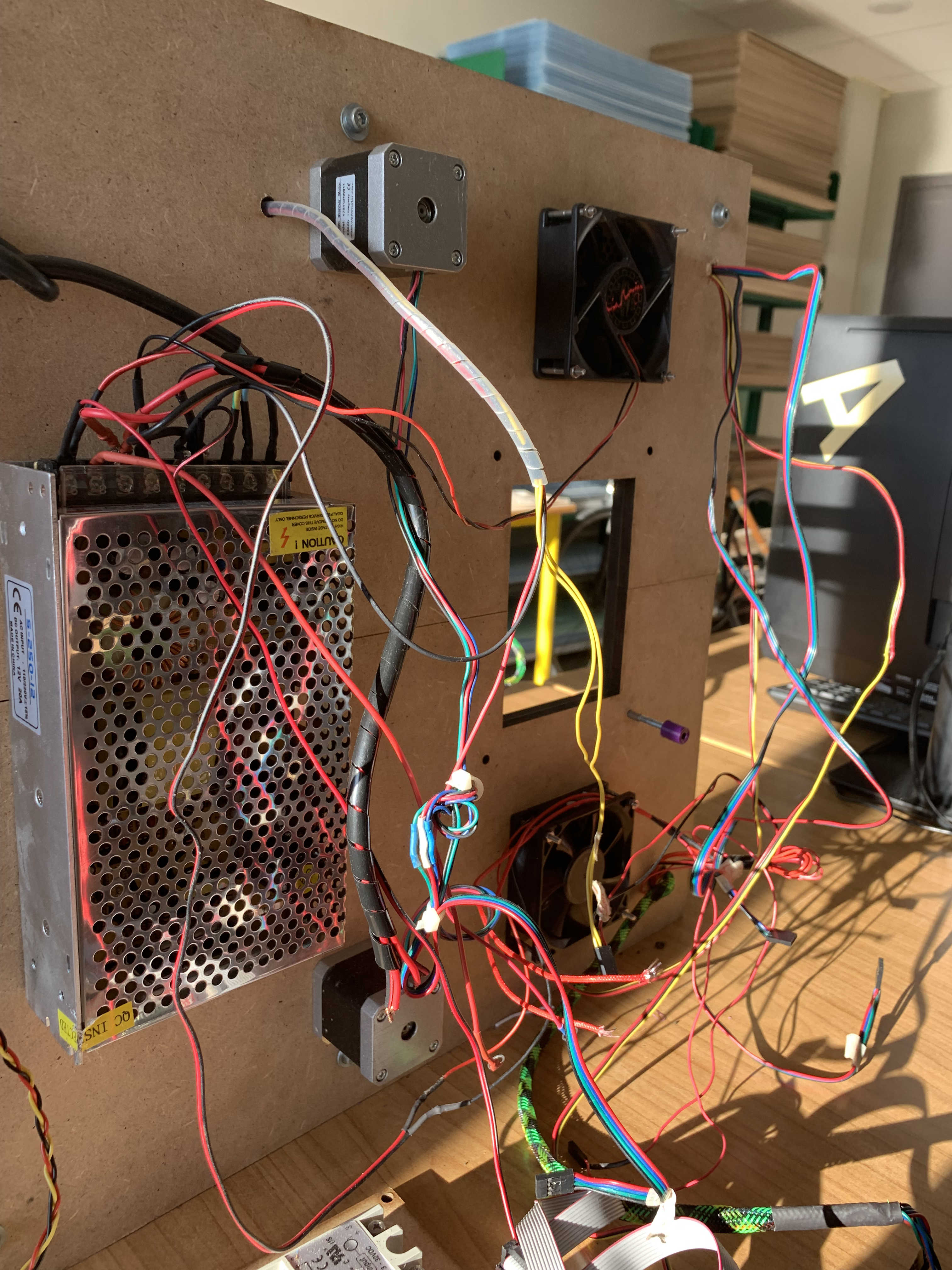

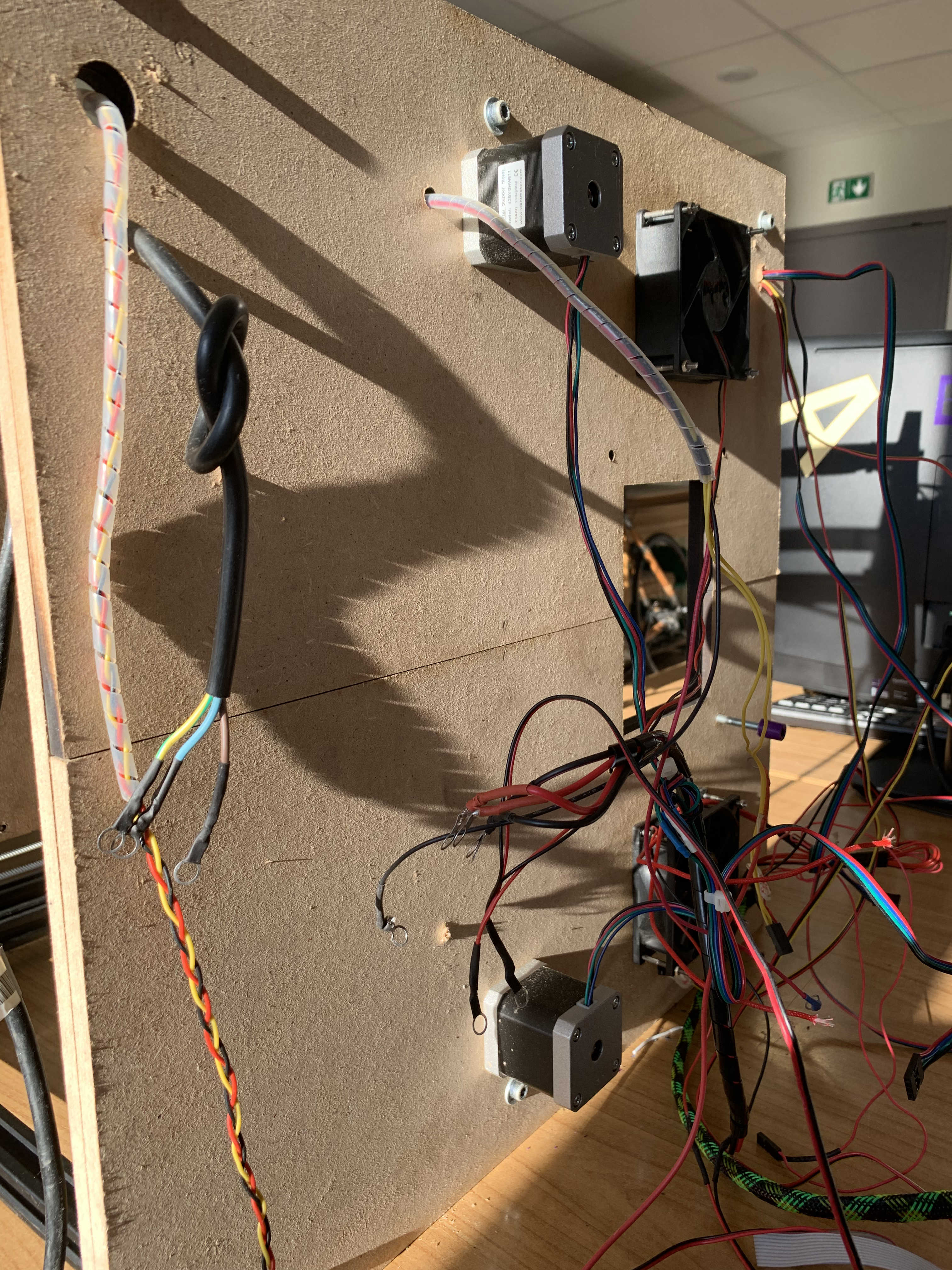

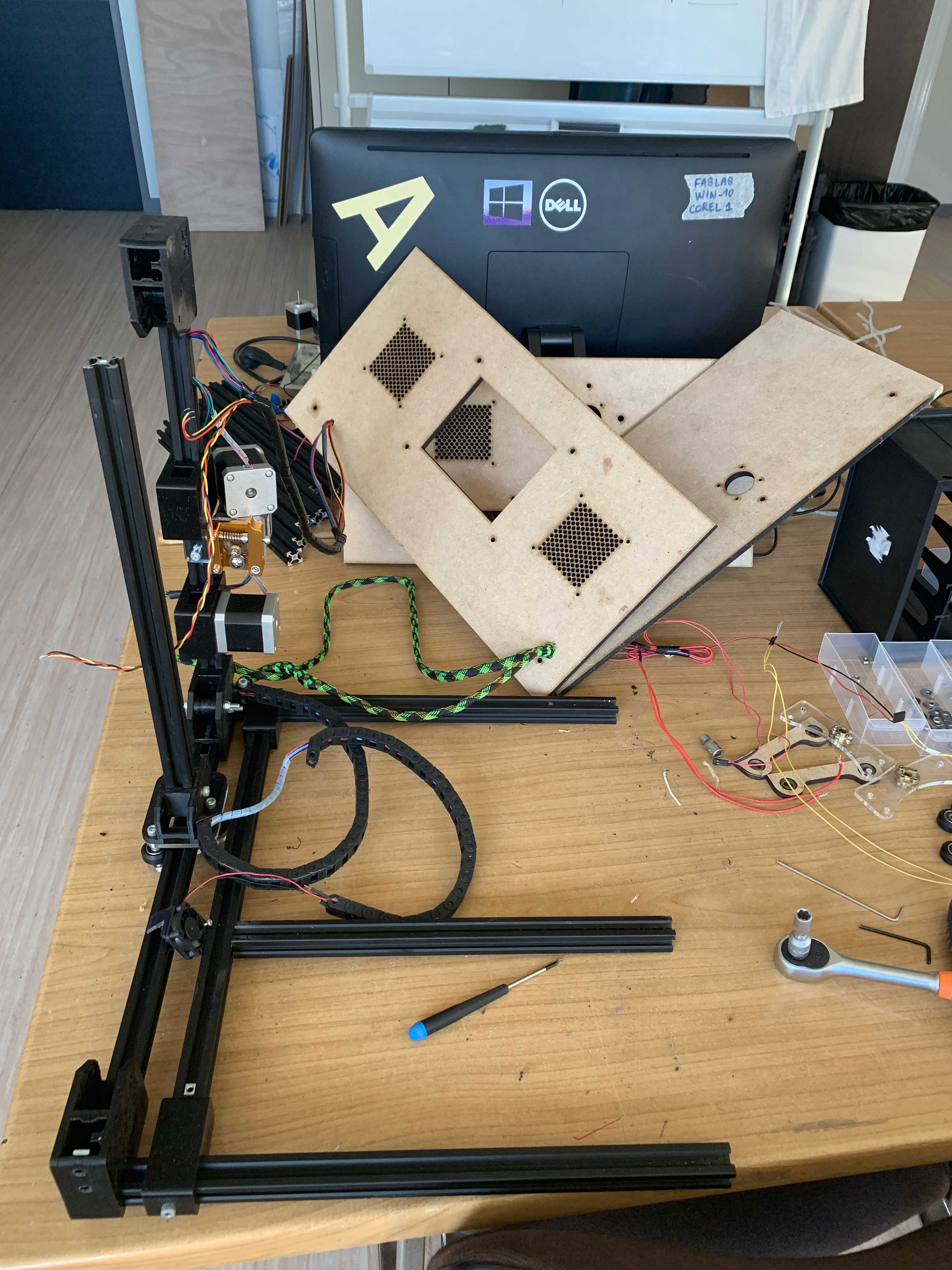

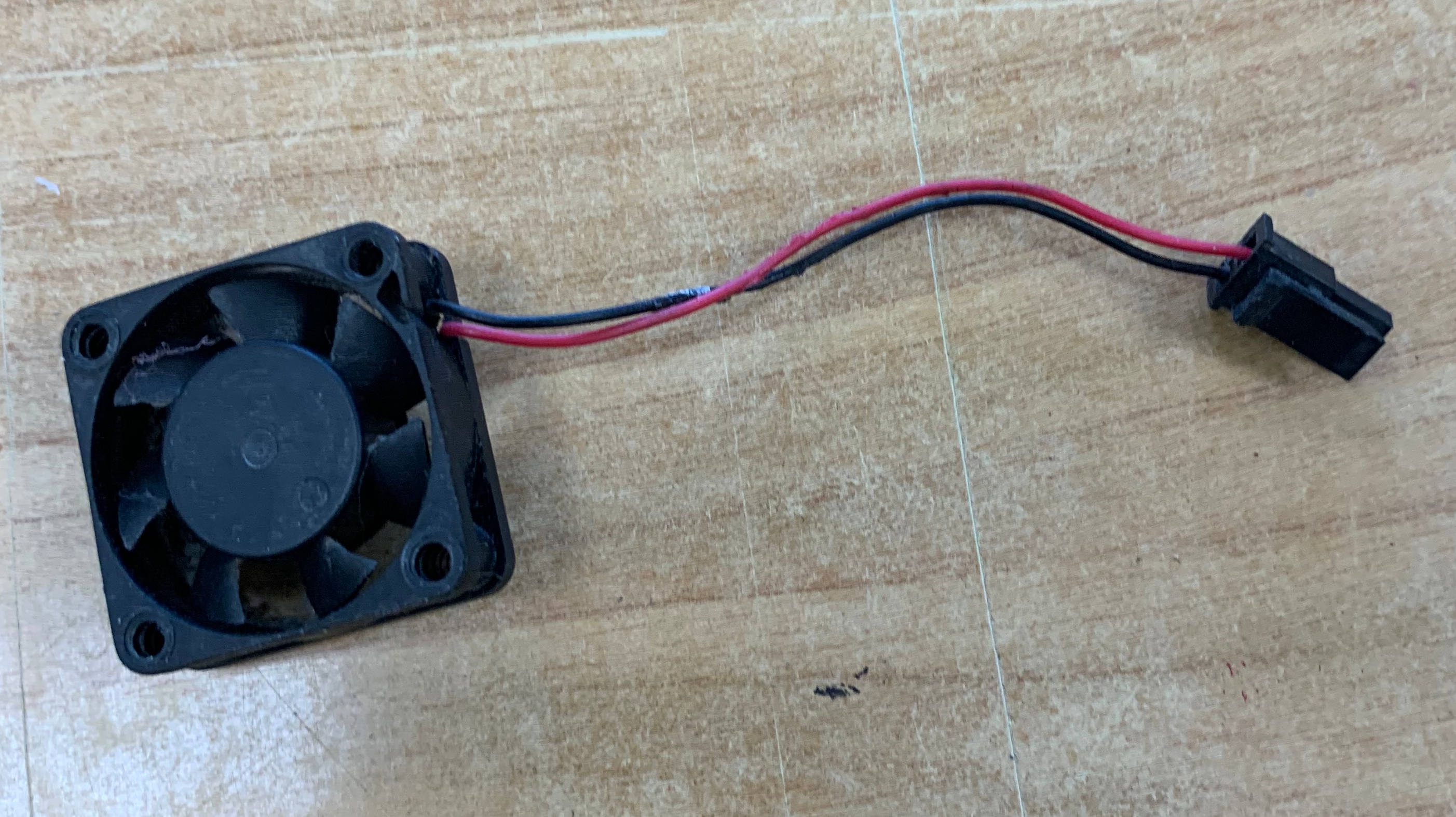

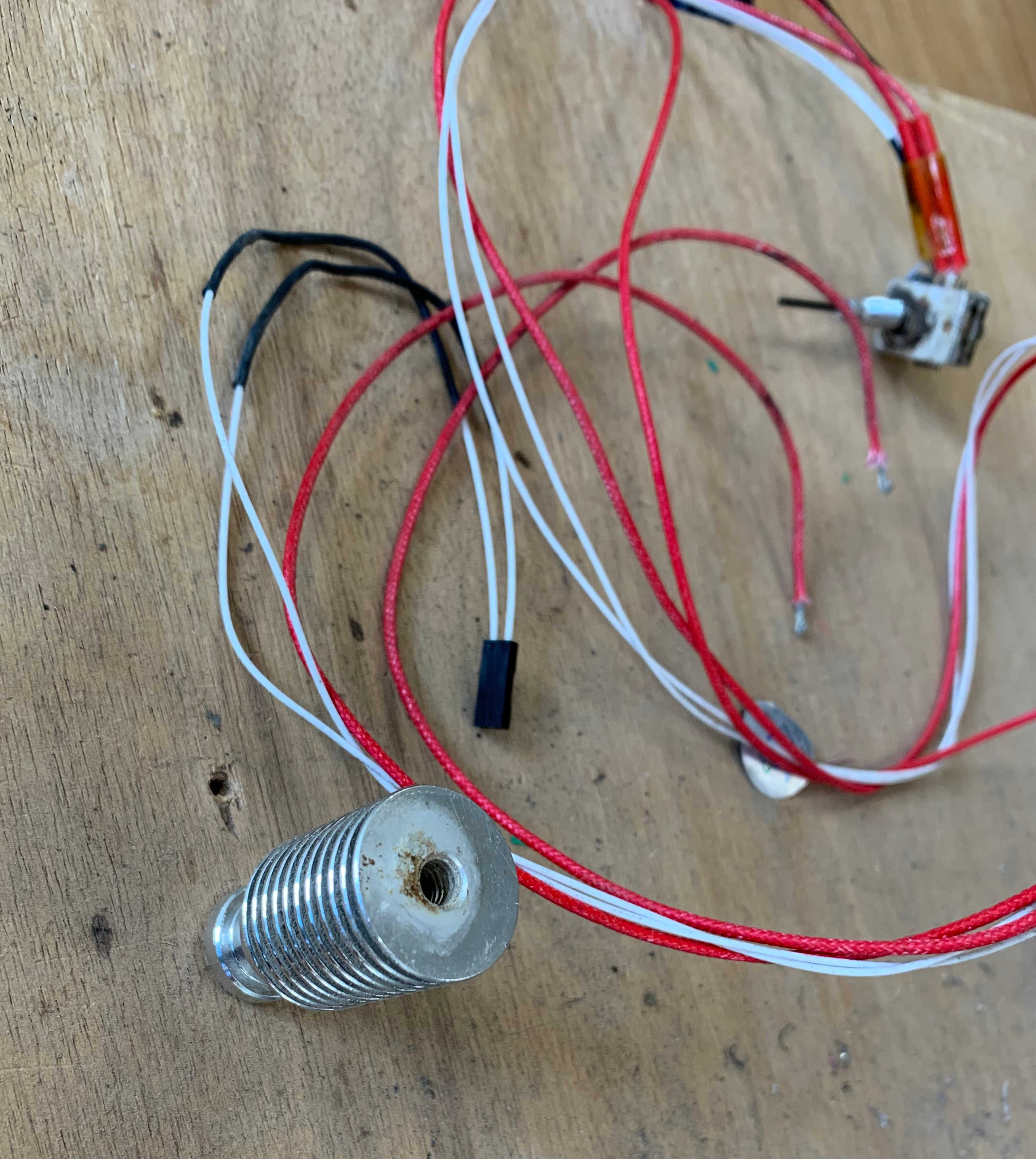

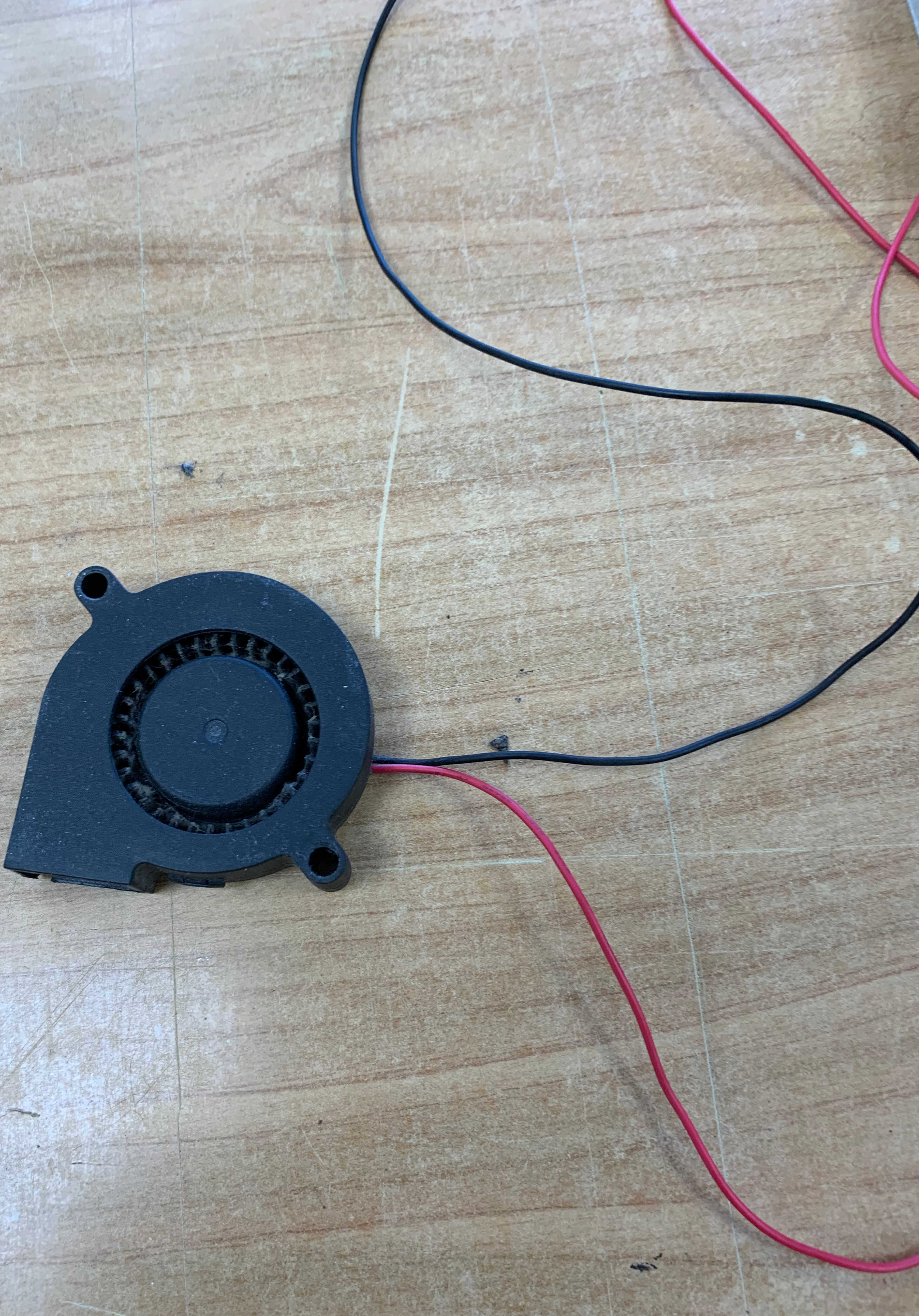

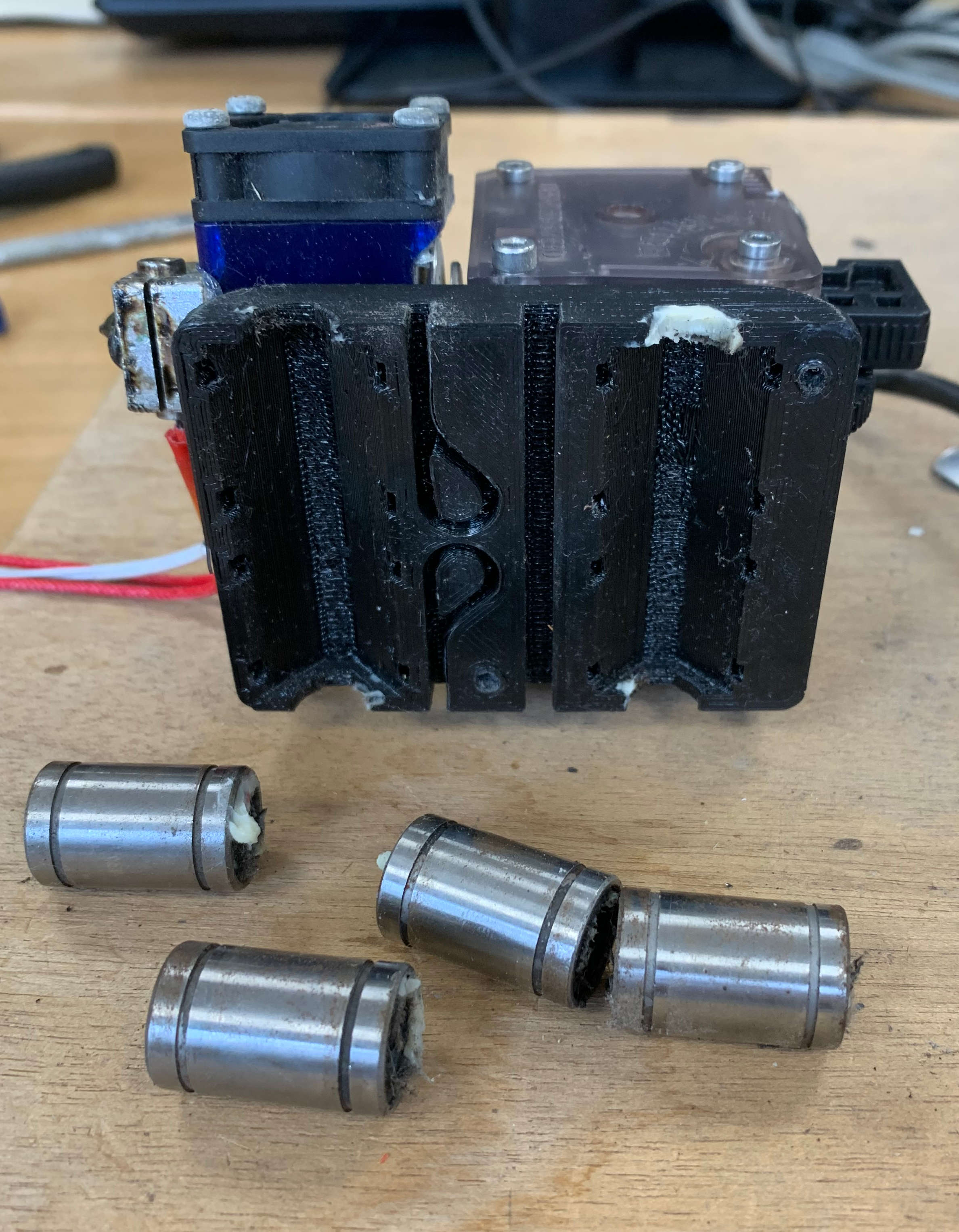

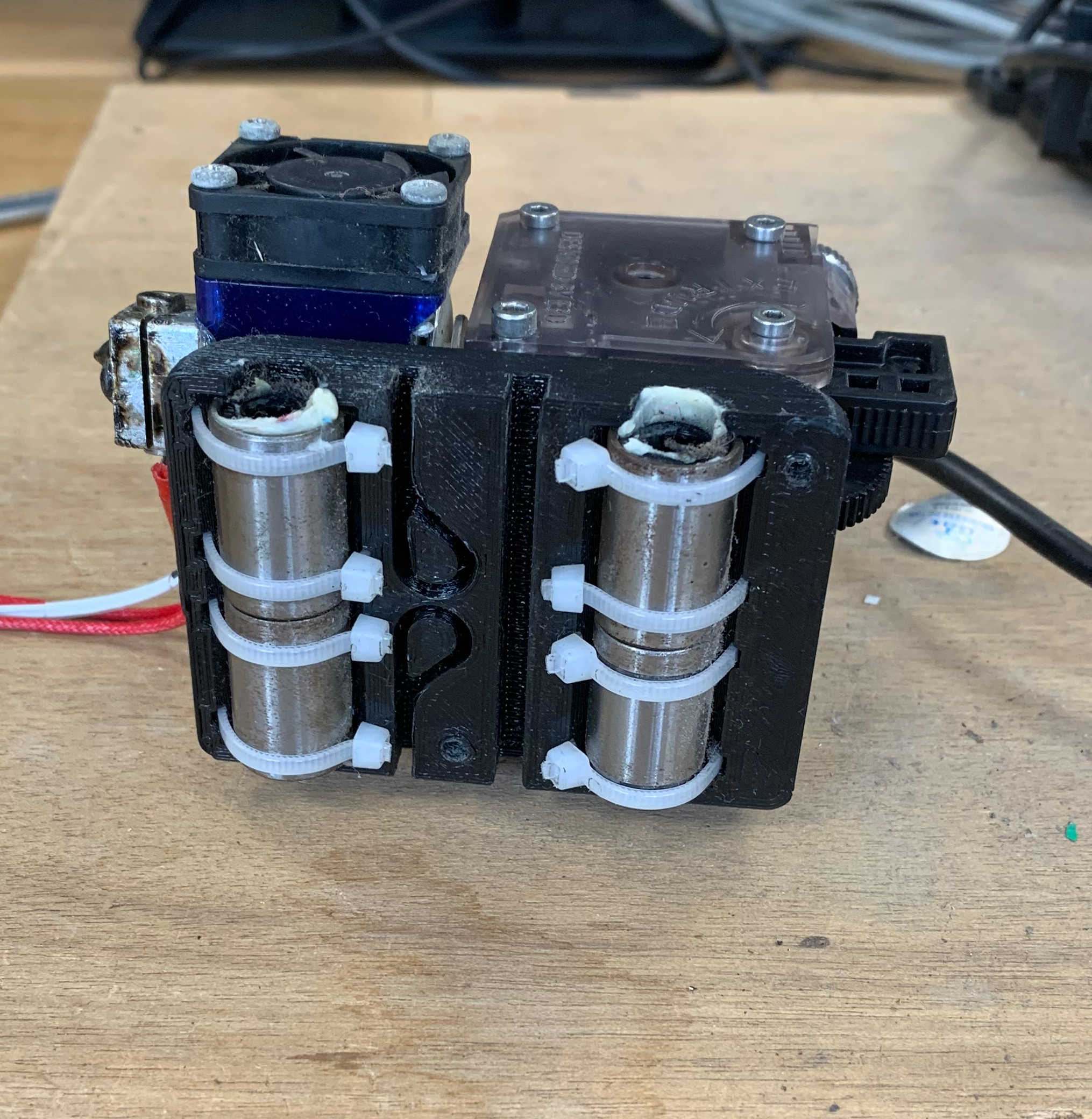

Démontage d’une sixième imprimante 3D un peu plus complexe que les autres, les photo sont dans l’ordre

=====> ======> =====> ======>

=====> =====> ======> =====>

Jeudi 16 décembre¶

Réorganisation de la documentation du mercredi 15 décembre + incrustation de photo
Et rangement des visse + haute élément de l’impriment

Vendredi 17 décembre¶

Rangement de tous le matérielle utiliser lors de mon stage


Et je remercie également toute l'équipe de fablab cohabit de ma ne voire accepter entant que stagier
