Je m'appelle Eden, je suis stagiaire au fablab afin de découvrir l'univers de la médiation numérique.

PRESENTATION DE LA STRUCTURE

Journal de bord

Découverte de la modélisation / impression 3D

Modélisation d'un dé à jouer

Sur FreeCAD grâce au tutoriel https://tube.aquilenet.fr/w/p/1kRD5Ef5AVYJz3qydiStDN.

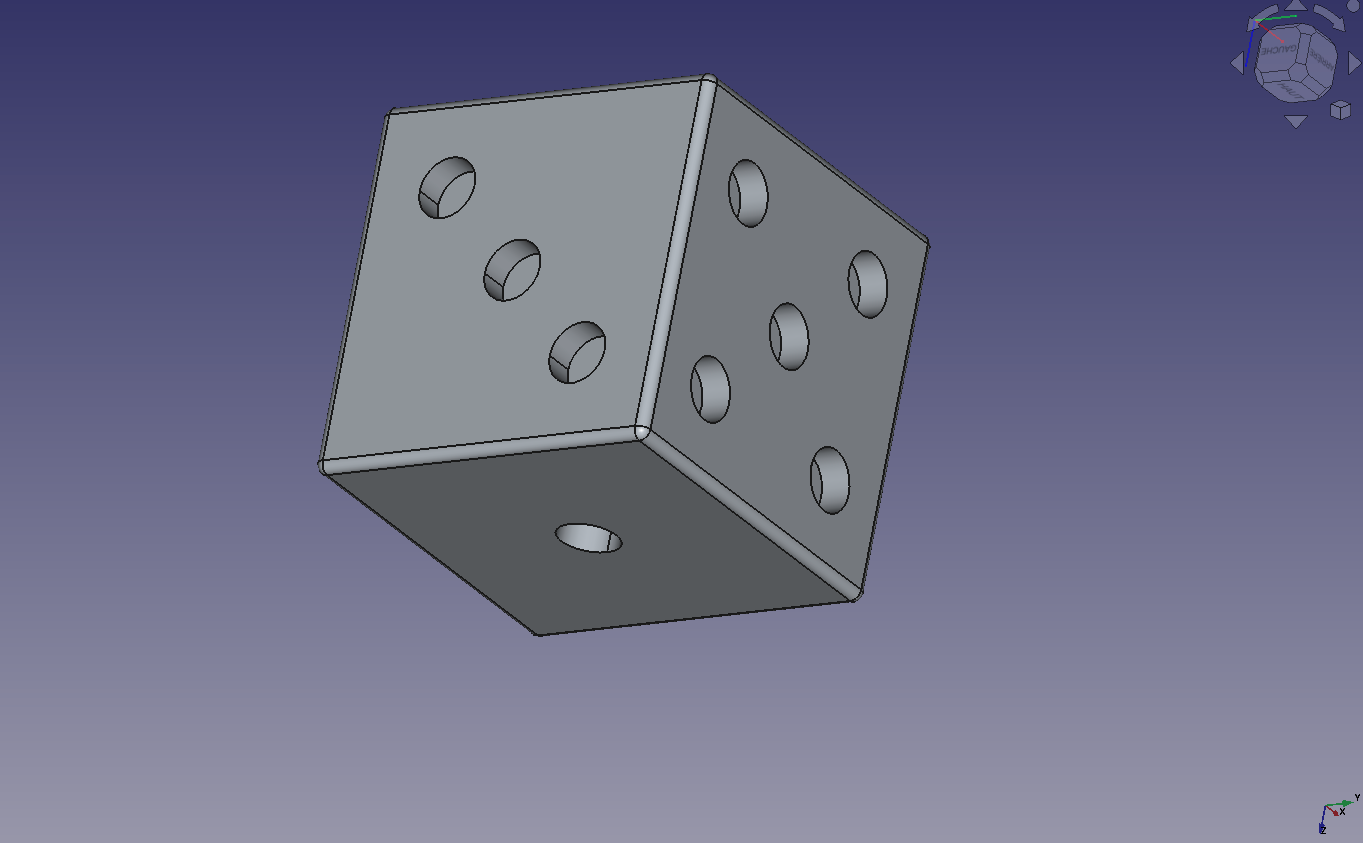

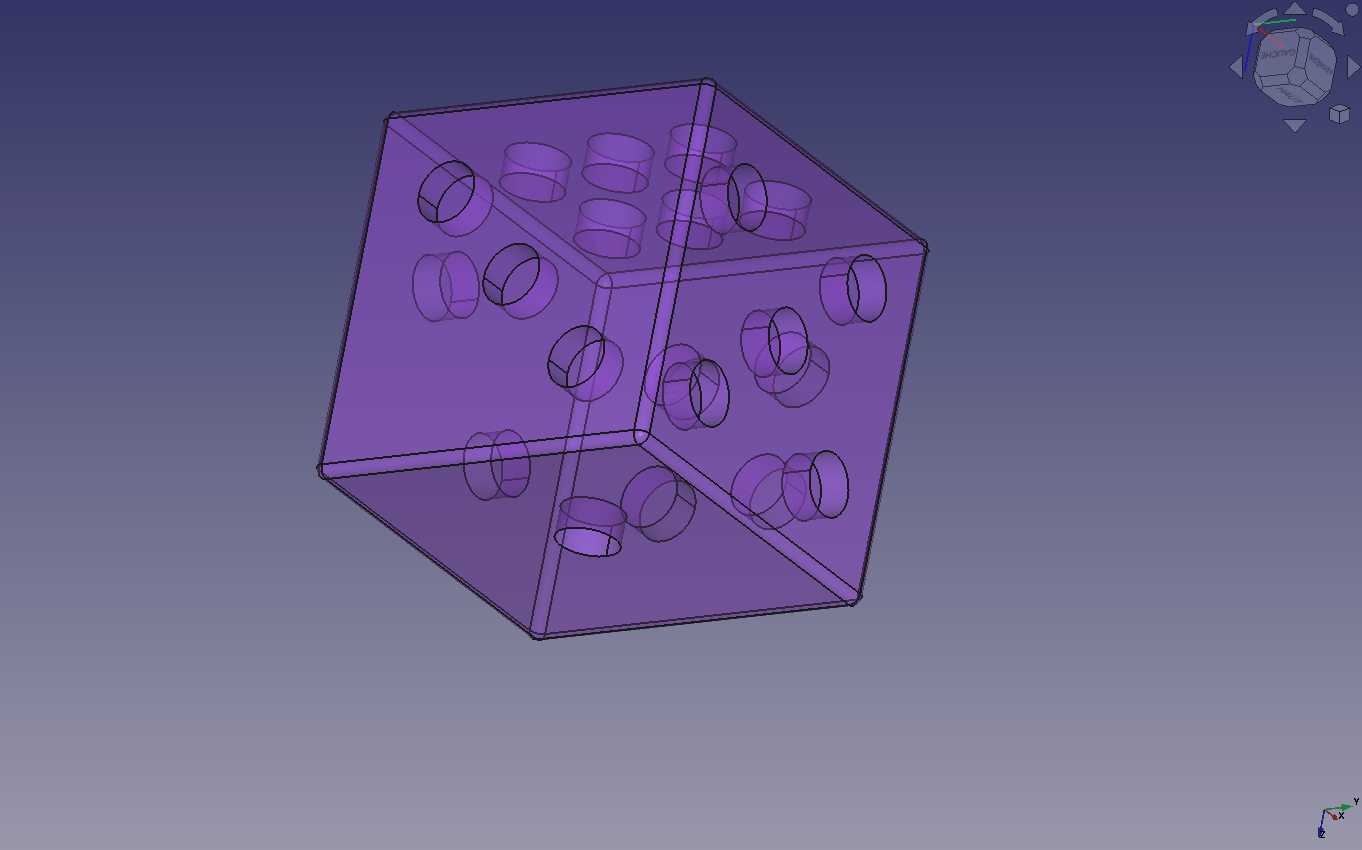

Aperçu dé sur FreeCad Mise en transparence des faces

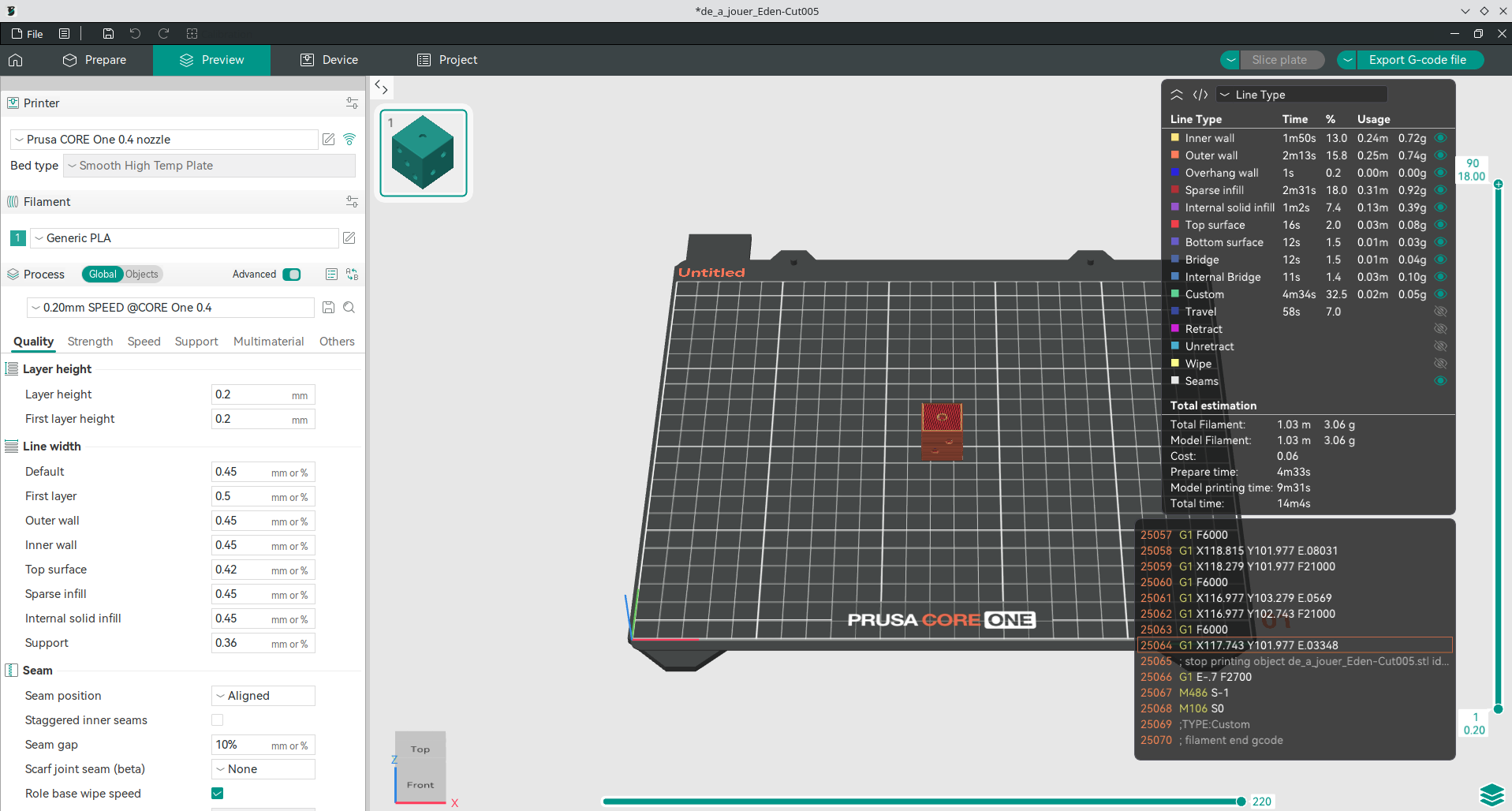

Impression avec la Prusa XL 5T, slicer Orca

Longueur filament : 1.04m
Temps de préparation : 8m51s
Temps d'impression : 10m47s
Temps total : 19m38s

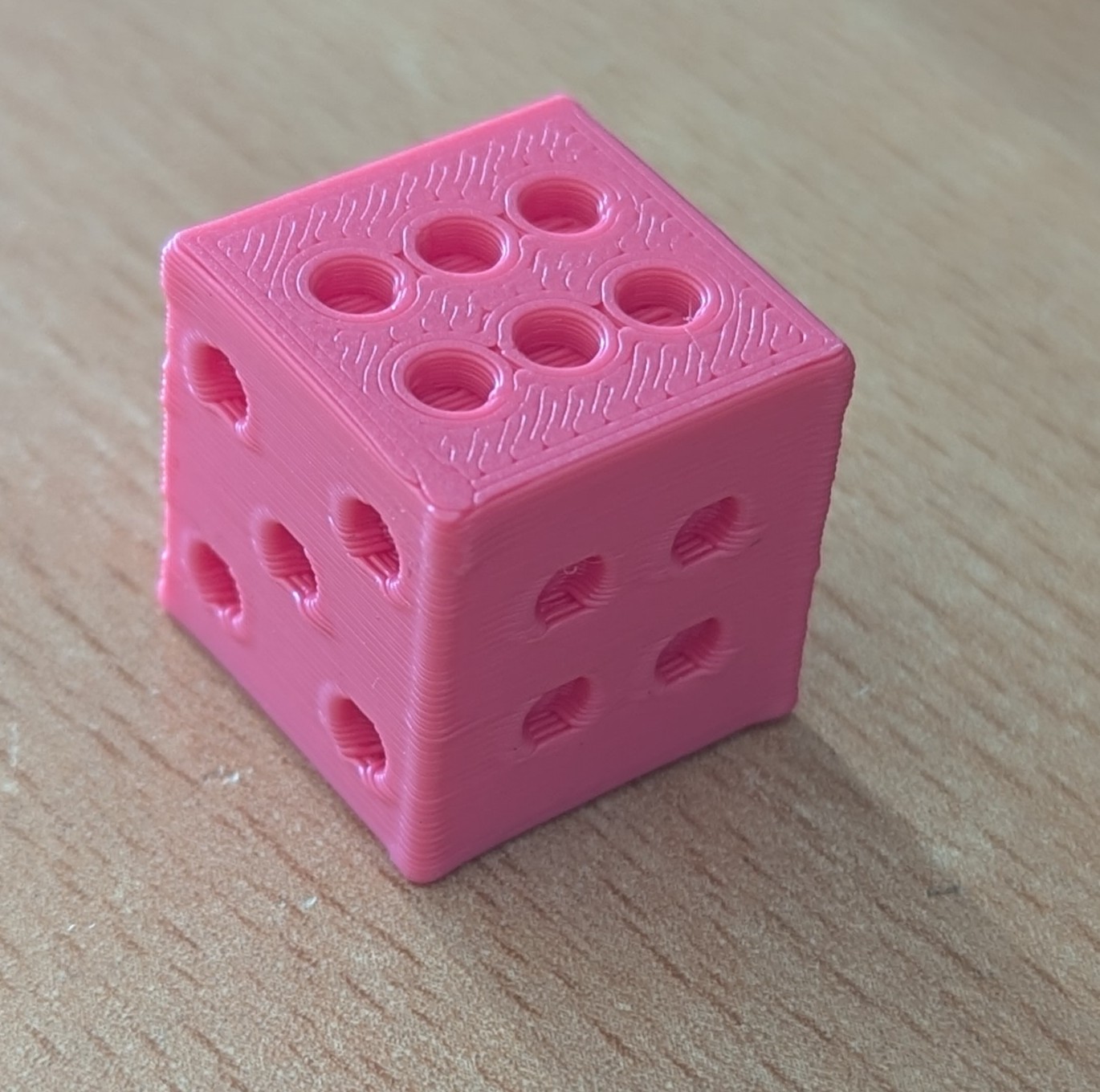

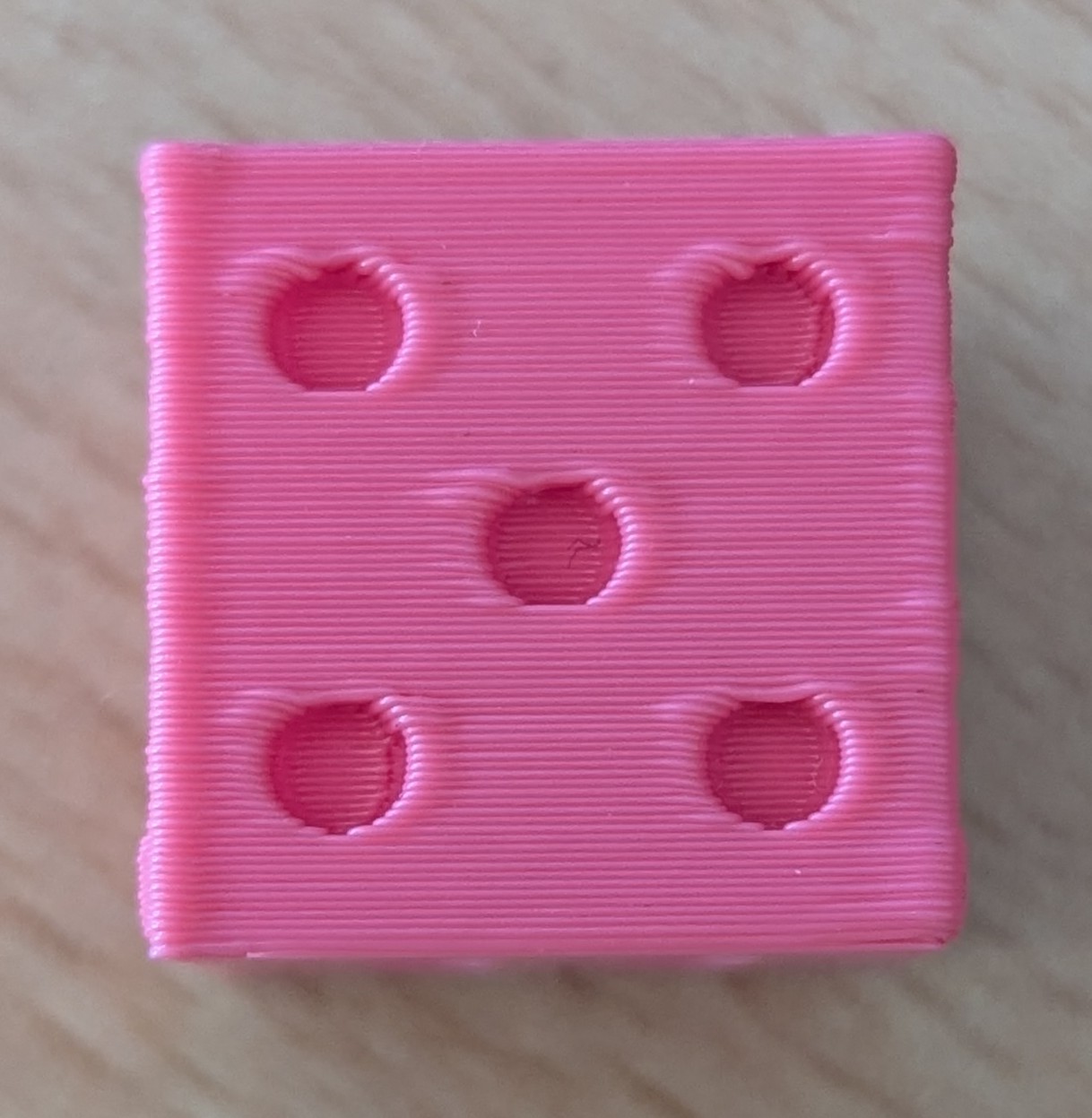

Observations : il y a beaucoup de défauts qui ne sont pas habituels avec cette imprimante

On a donc réalisé plusieurs tests pour comprendre l'origine de ces défauts.

Impression de deux bateaux en utilisant deux filaments différents

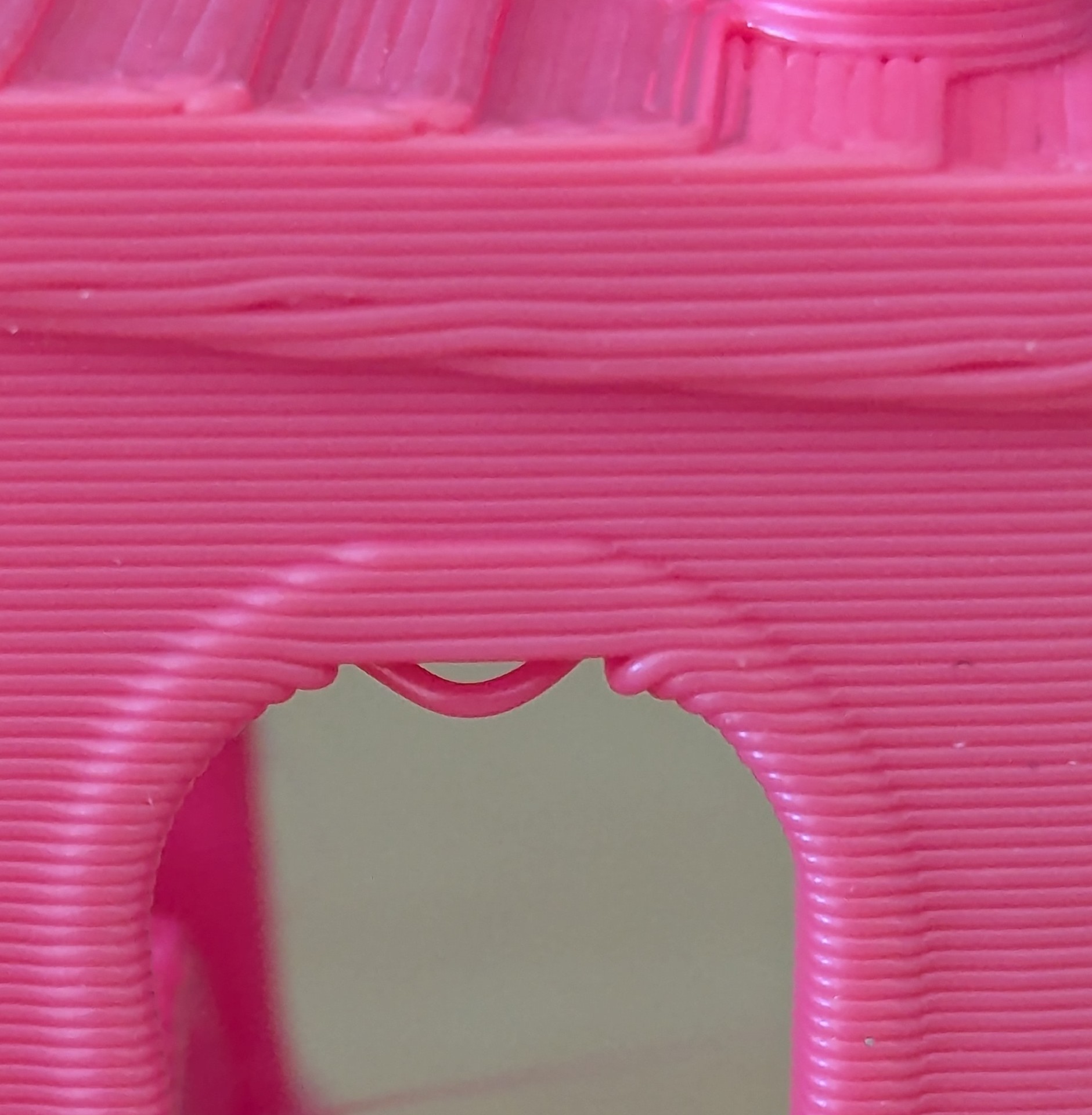

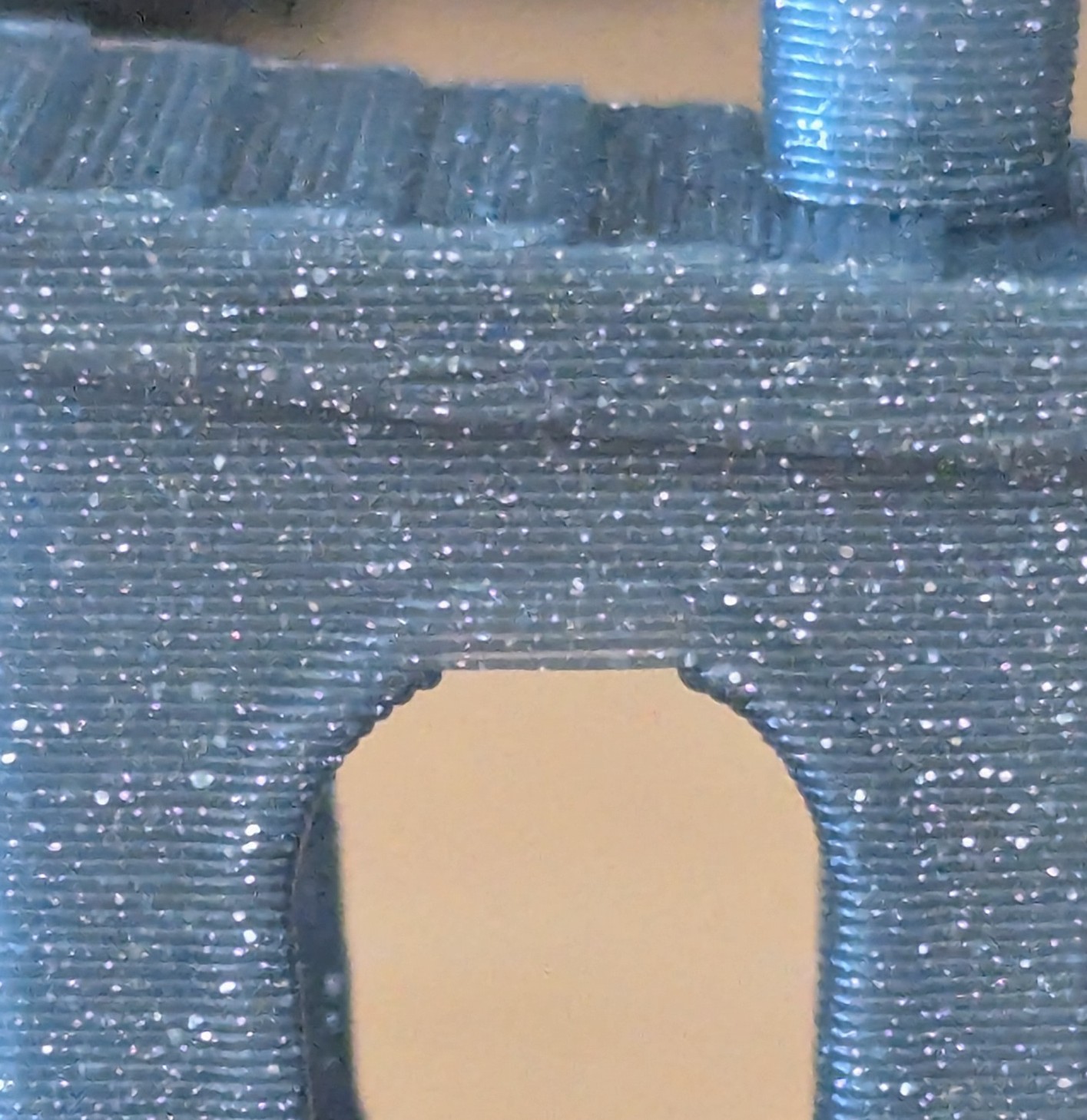

Bateau filament rose : Bateau filament gris :

Observations : le bateau rose (même filament utilisé pour le dé) présente des défauts (nom ?) à plusieurs endroits qui n'apparaissent pas / moins sur le bateau gris

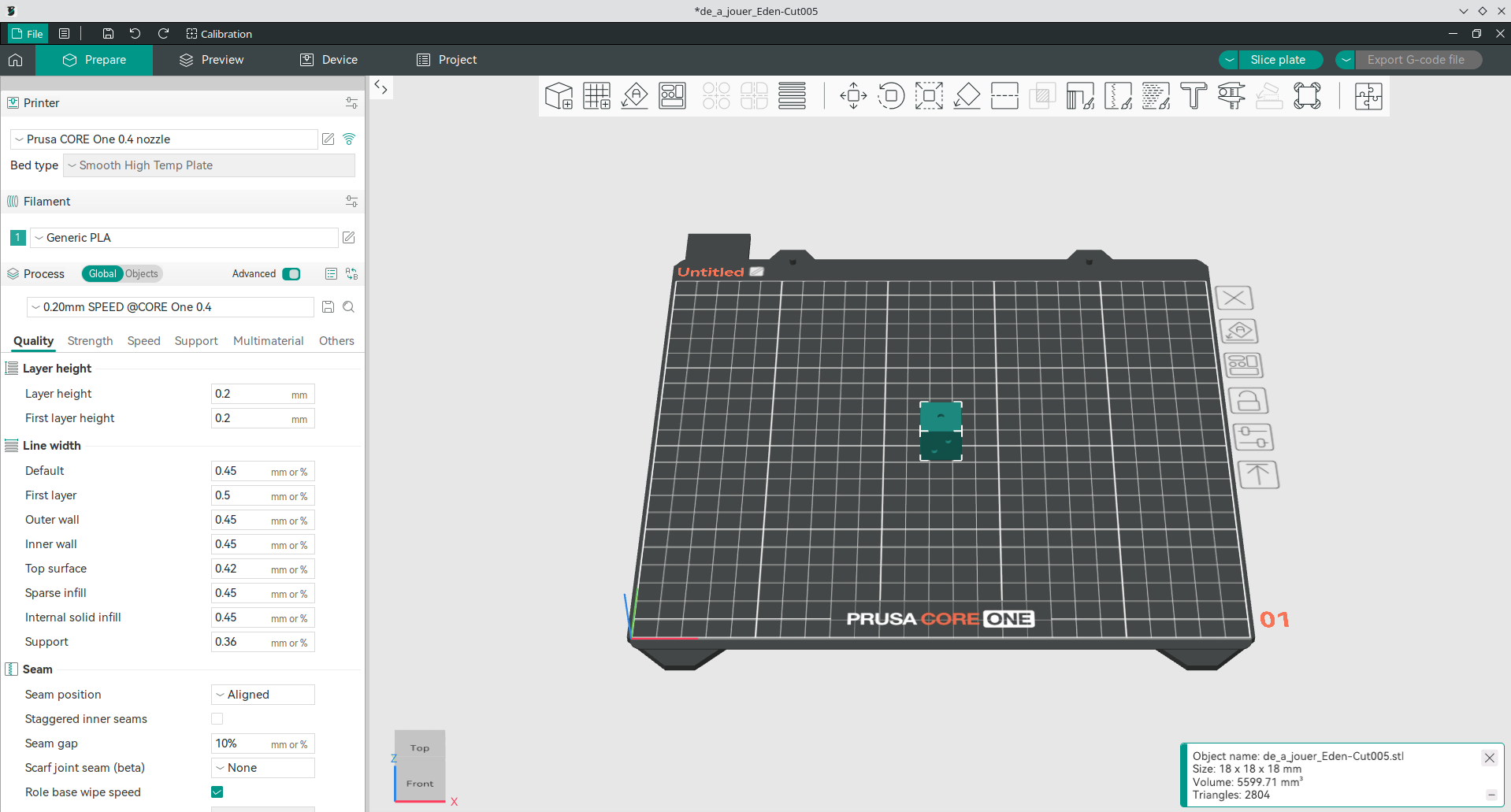

Réimpression du dé découpé avec le logiciel spécifique à l'imprimante (PrusaSlicer).

Temps total : 19m

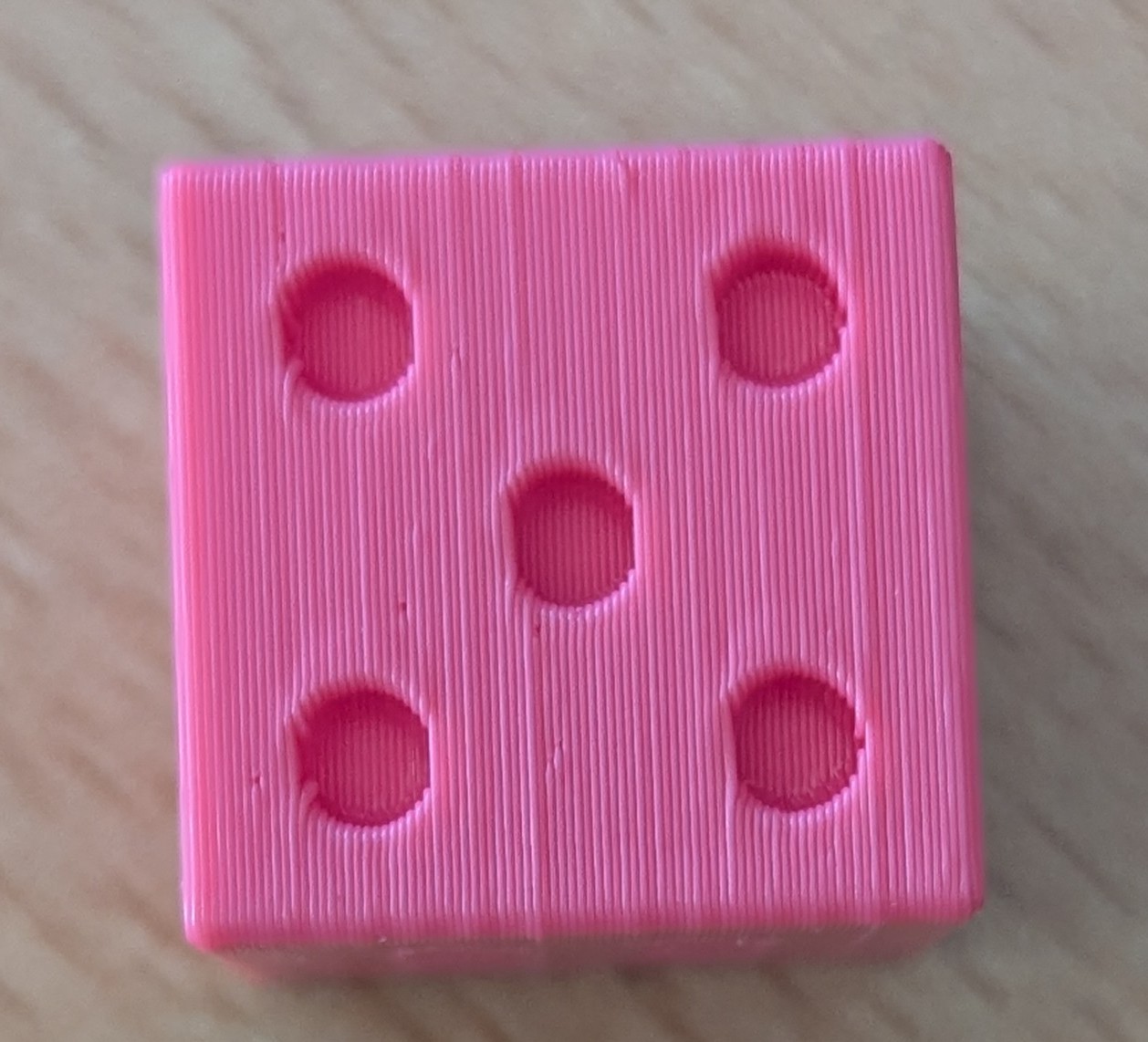

Dé 1, slicer Orca : Dé 1, slicer Prusa :

Observations : les défauts sont plus légers sur la 2e impression

Conclusion

  1. Le filament rose est moins qualitatif que le gris, ou bien abîmé (par l'humidité par exemple).
  2. L'utilisation d'un logiciel spécifique à la Prusa joue un rôle dans la qualité de la réalisation.
Solutions potentielles :
  • Tester le fil sur des modèles (des figures géométriques) puis, en fonction du résultat, changer les paramètres de l'impression pour compenser la dégradation
  • Imprimer le dé sur un coin (il faudra utiliser des supports pour éviter qu'il ne s'écrase)
  • Mettre des supports au niveau des trous pour empêcher leur effondrement

Jeu d'échecs

Pour chaque pièce j'ai suivi un tutoriel de la chaîne Freecadscourse que j'ai adapté car je voulais éviter d'utiliser la fonction partdesign.

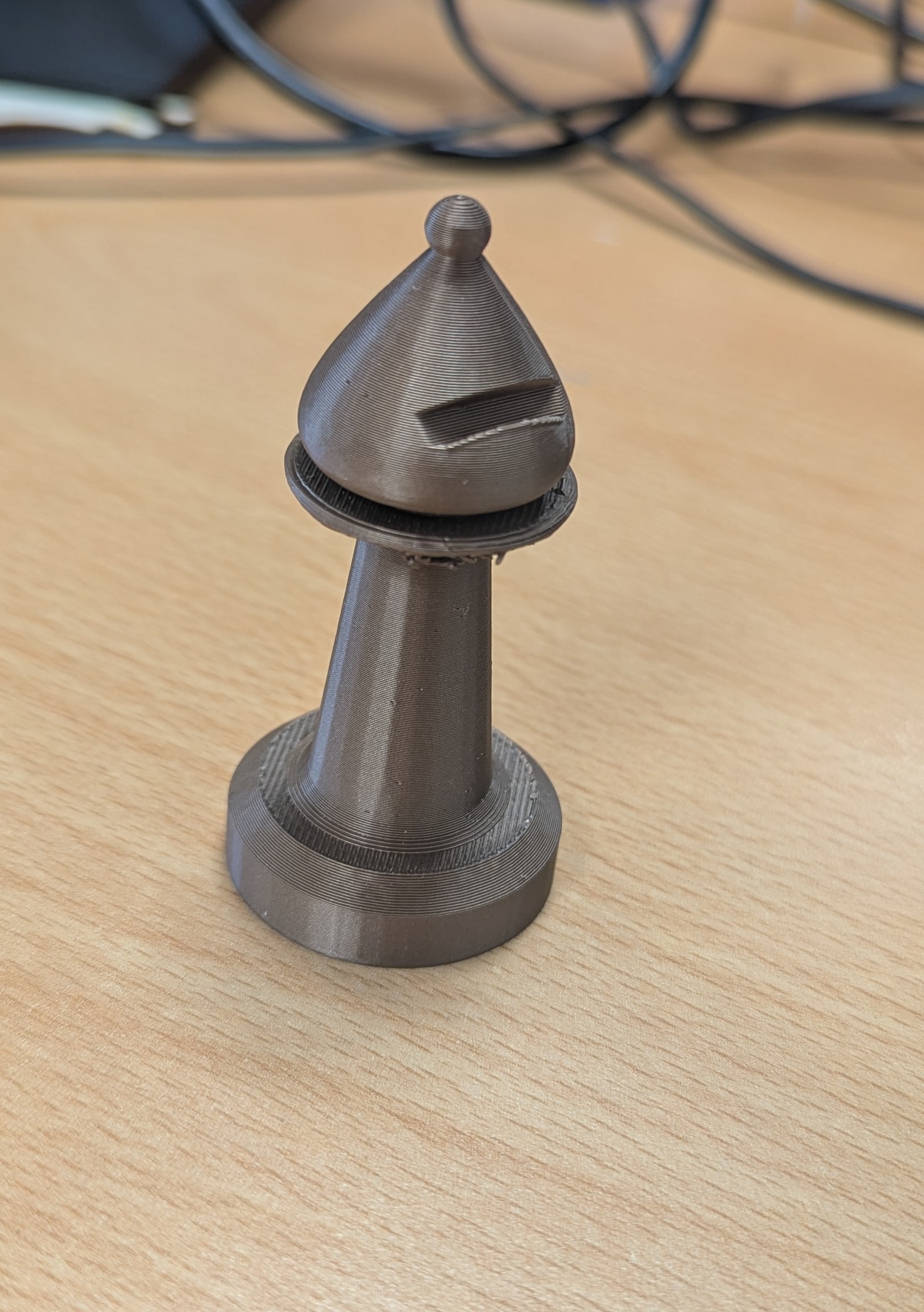

Lorsque j'ai voulu imprimé ma première pièce, je n'ai pas mis de supports. Le dessous de ... n'était pas propre

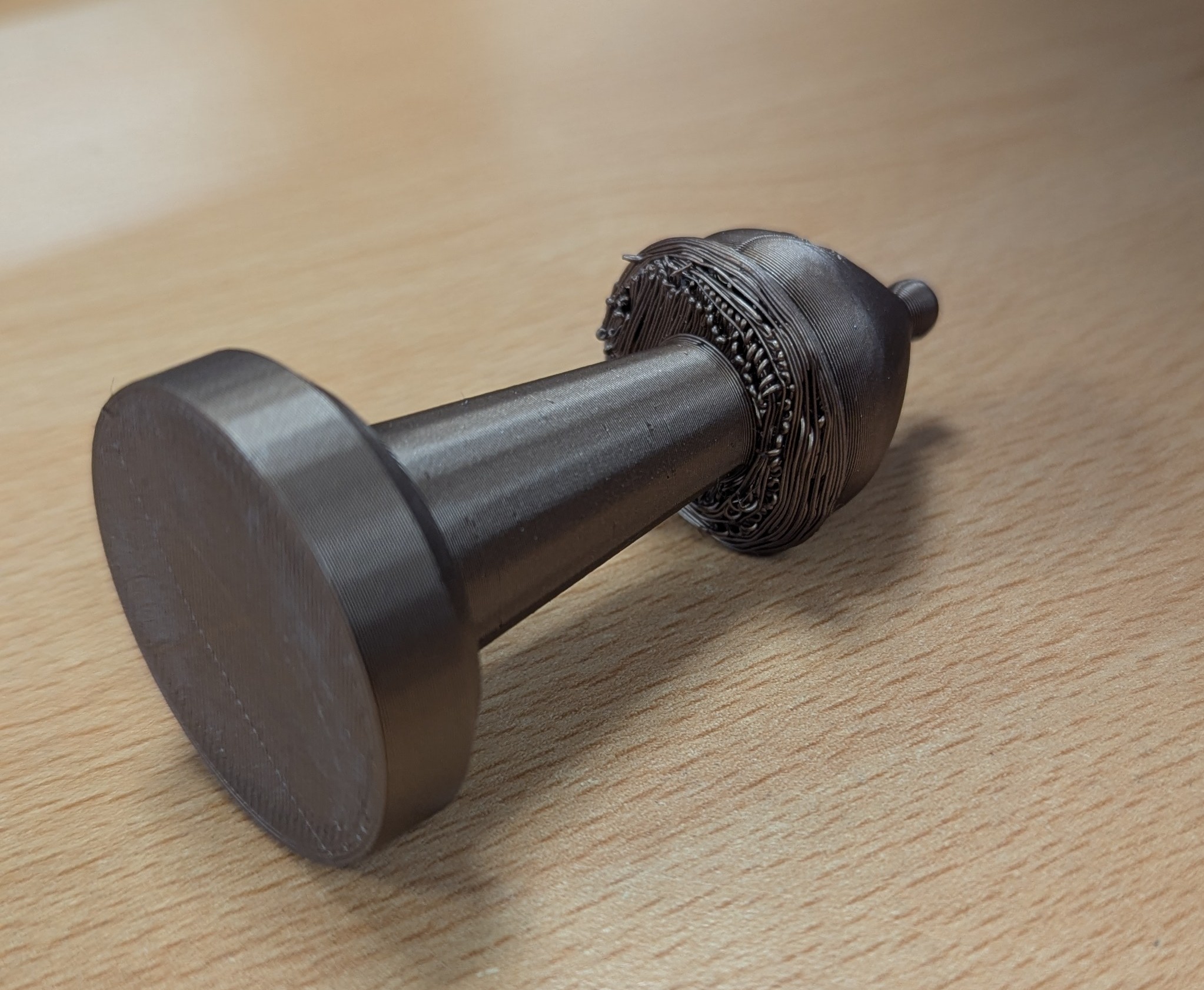

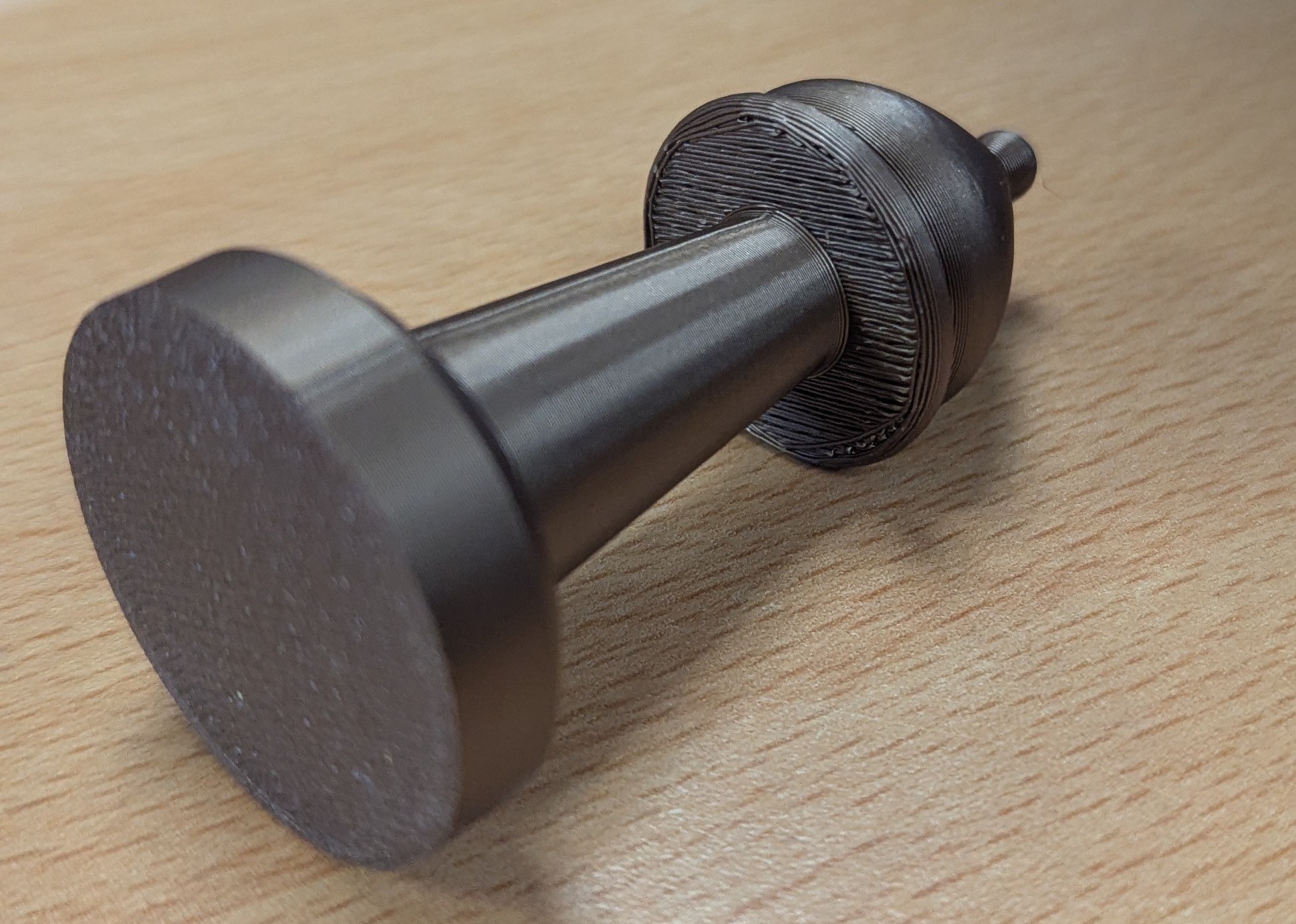

Fou sans support Fou avec support

J'ai donc essayé avec les supports "normal" du slicer Orca. J'ai aussi imprimé la pièce couchée, ce qui l'a écrasée au niveau des supports. Ils étaient difficiles à retirer ce qui l'a d'autant plus abimée.

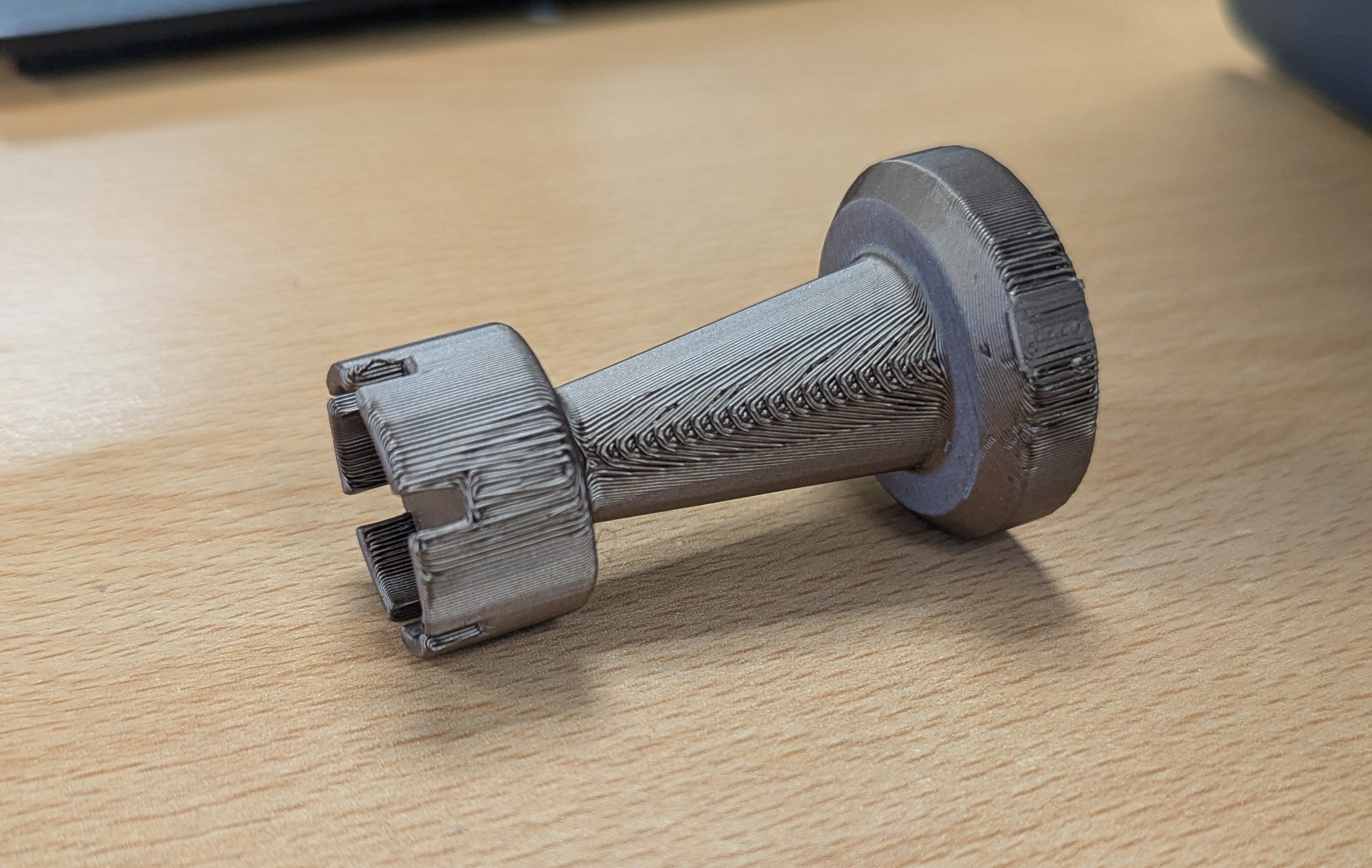

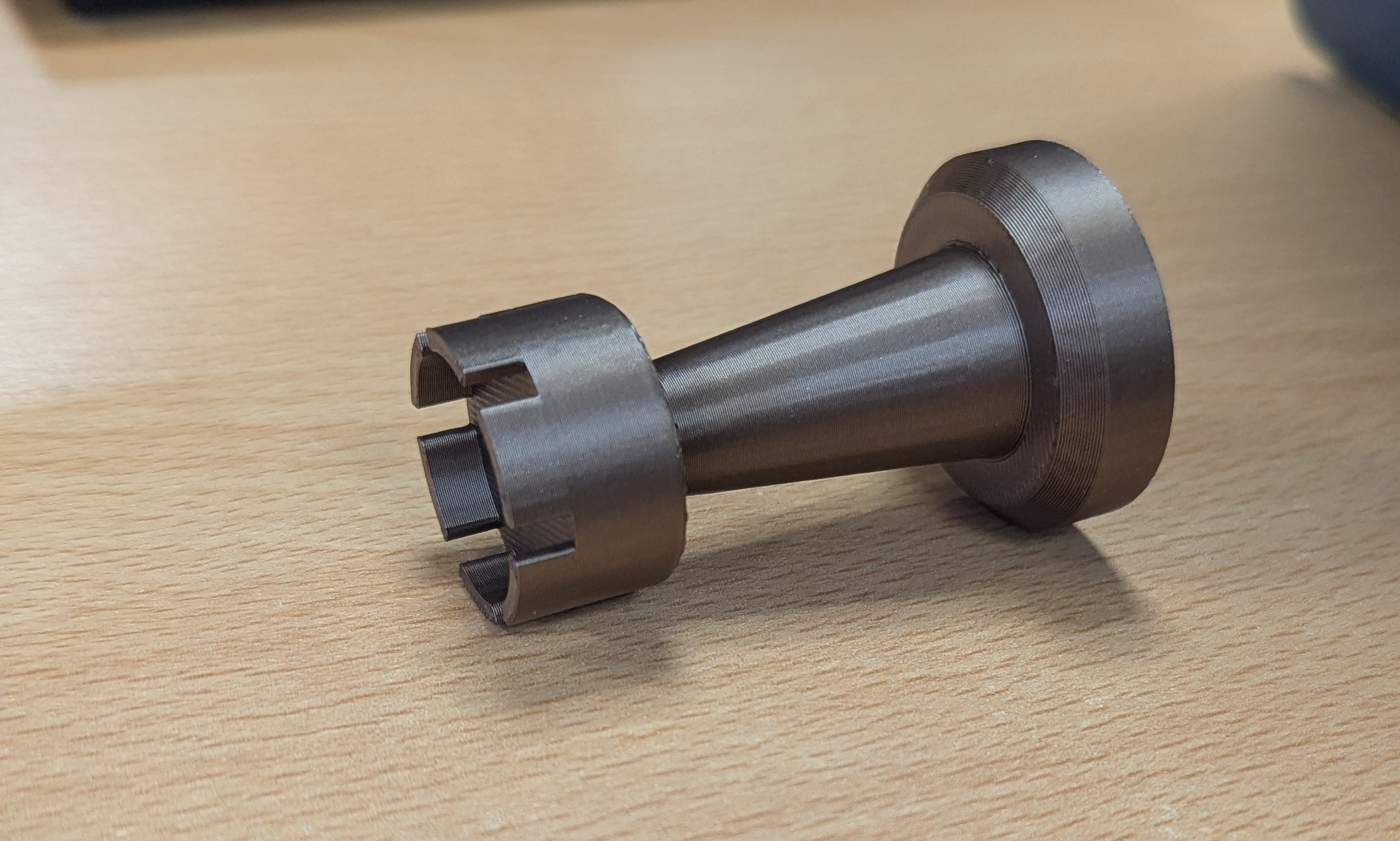

Tour couchée "normal" Tour debout "tree"

Je me suis finalement décidée pour les supports "tree" en positionnant la pièce debout. Je n'ai pas eu d'autres problèmes d'impression, et cela ne dégradait pas la pièces lorsque j'enlevais les supports à la pince. Voir photos des pièces ci-dessous

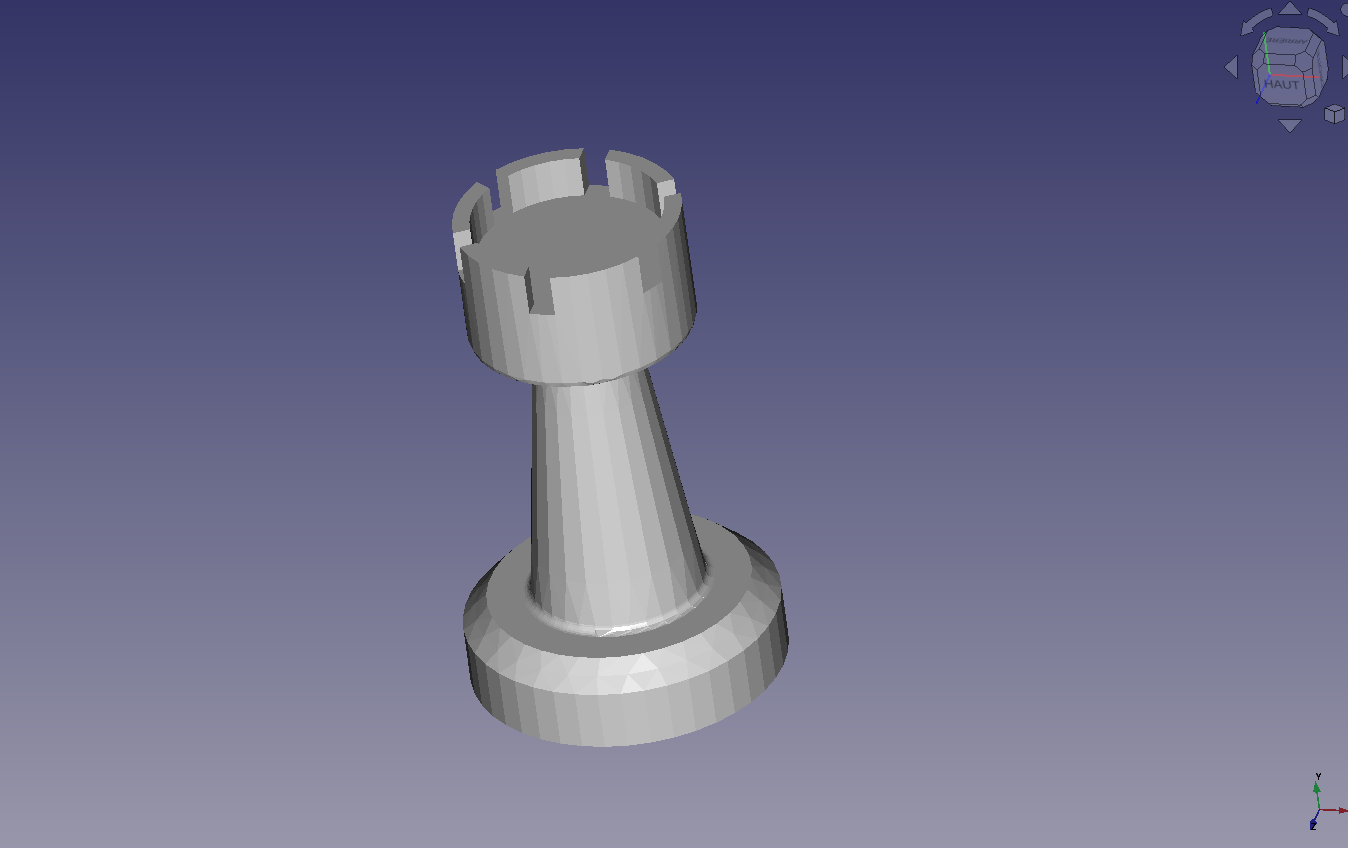

La tour

tutoriel : https://www.youtube.com/watch?v=hOw_HQhImqM

Filament : PLA
Imprimante : Bambu Lab X1 Carbon
Longueur filament : 4.64m
Temps total impression : 44m 57s

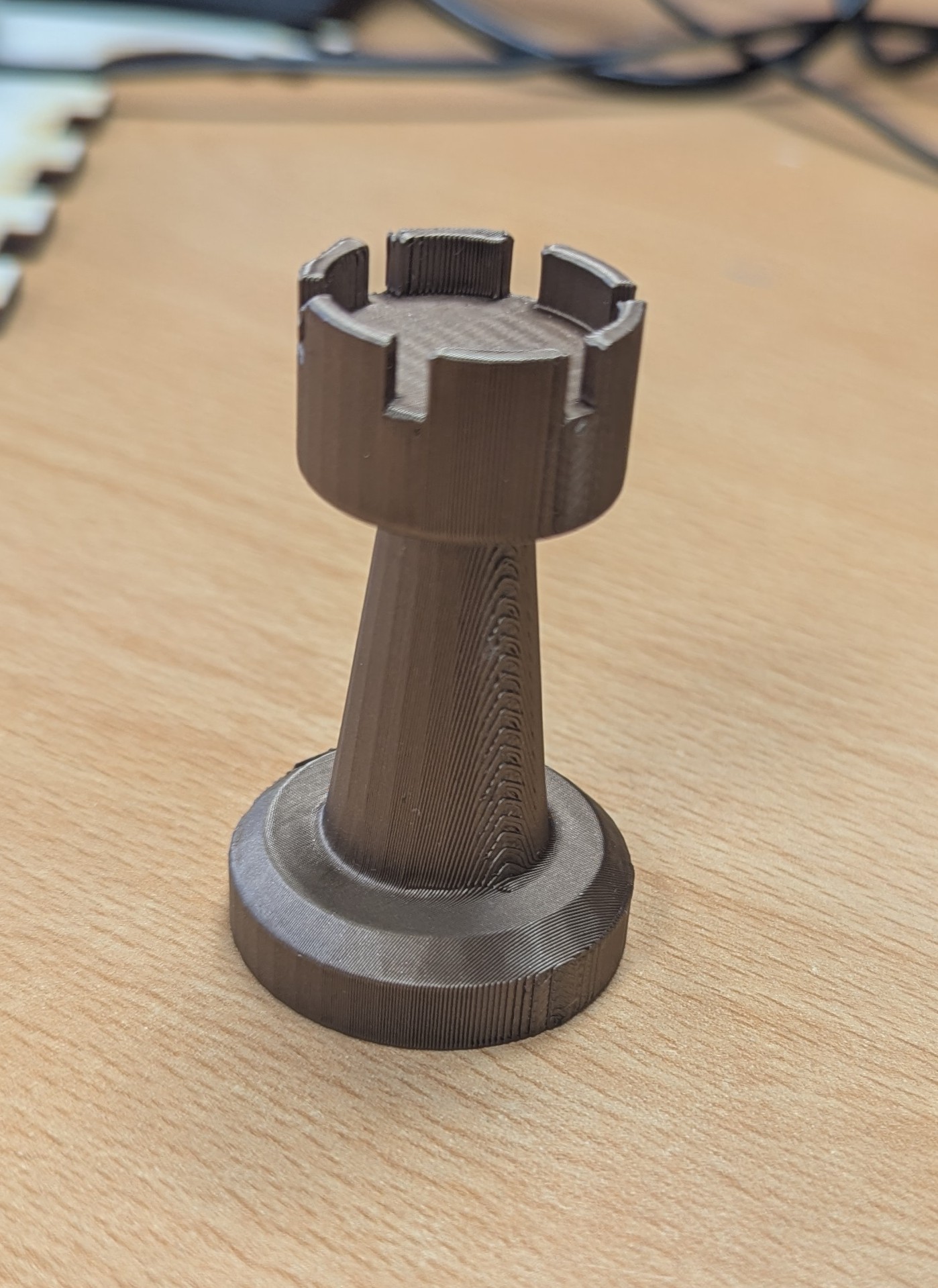

FreeCad Impression

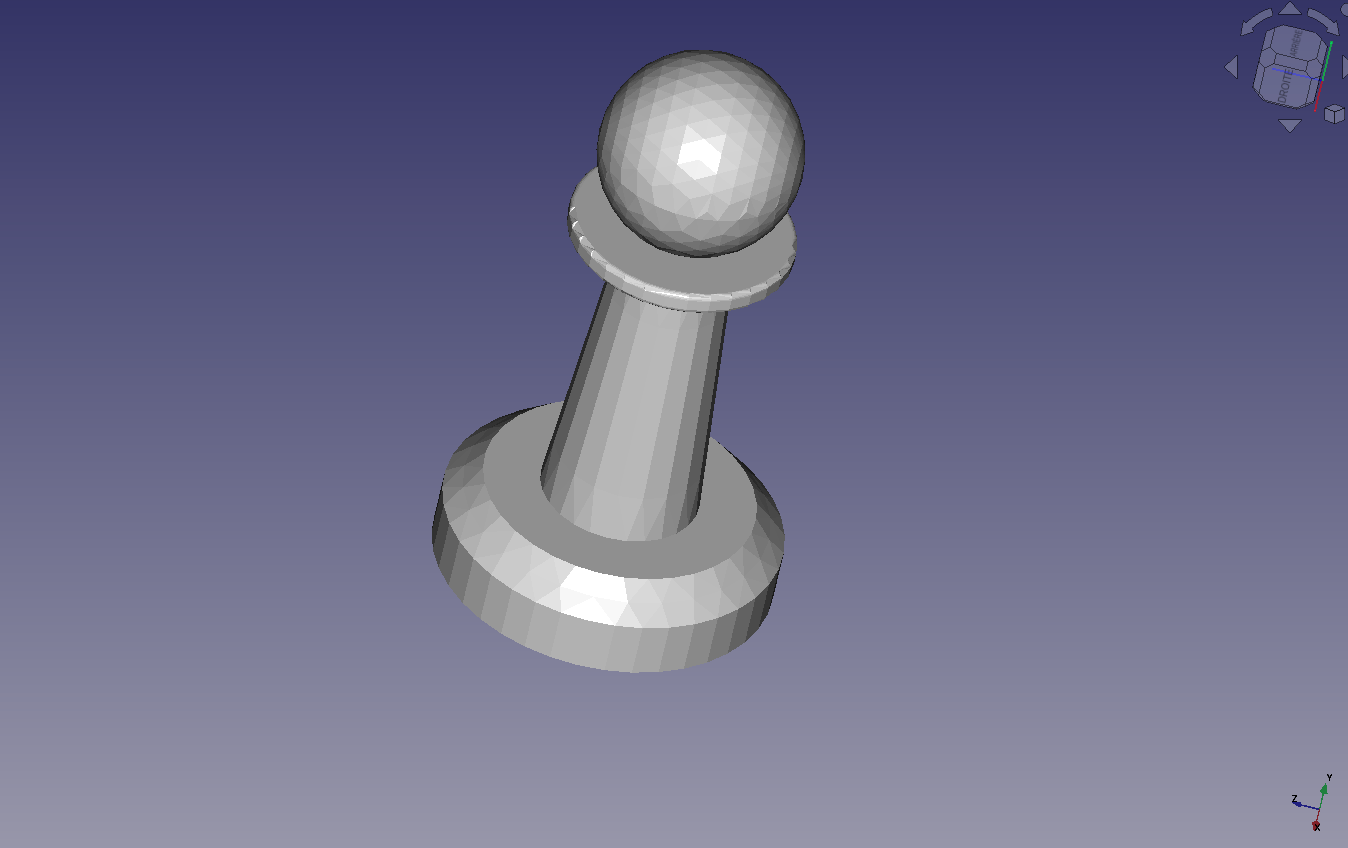

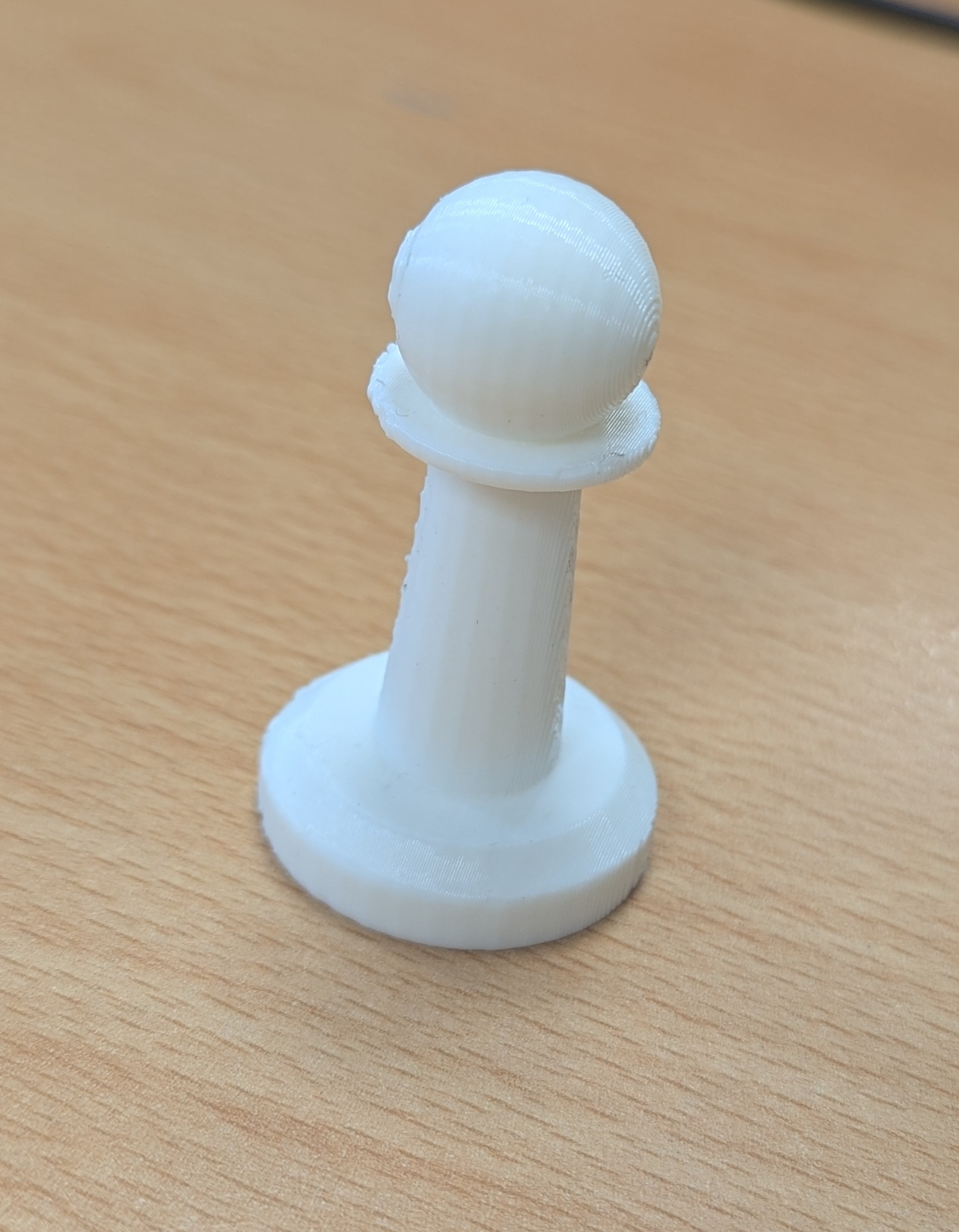

Le pion

tutoriel : https://www.youtube.com/watch?v=6ibp4TeLb2g

Filament : PLA
Imprimante : Bambu Lab P1S
Longueur filament : 2.79m
Temps total impression : 42m 50s

FreeCad Impression

Le fou

tutoriel : https://www.youtube.com/watch?v=P9LP56hS-oc

Filament : PLA
Imprimante : Bambu Lab X1 Carbon
Longueur filament : 5.02m
Temps total impression : 58m 16s

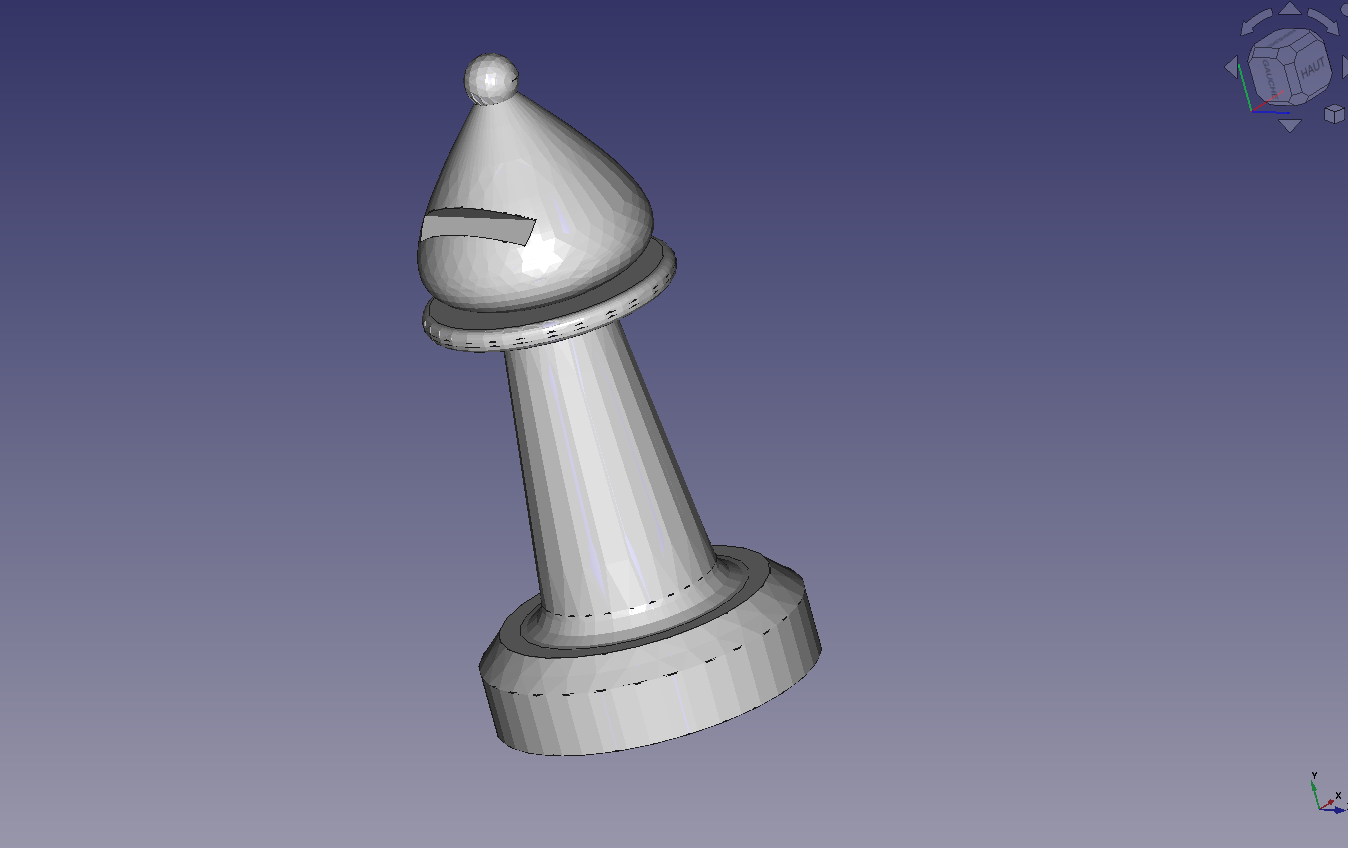

FreeCad Impression

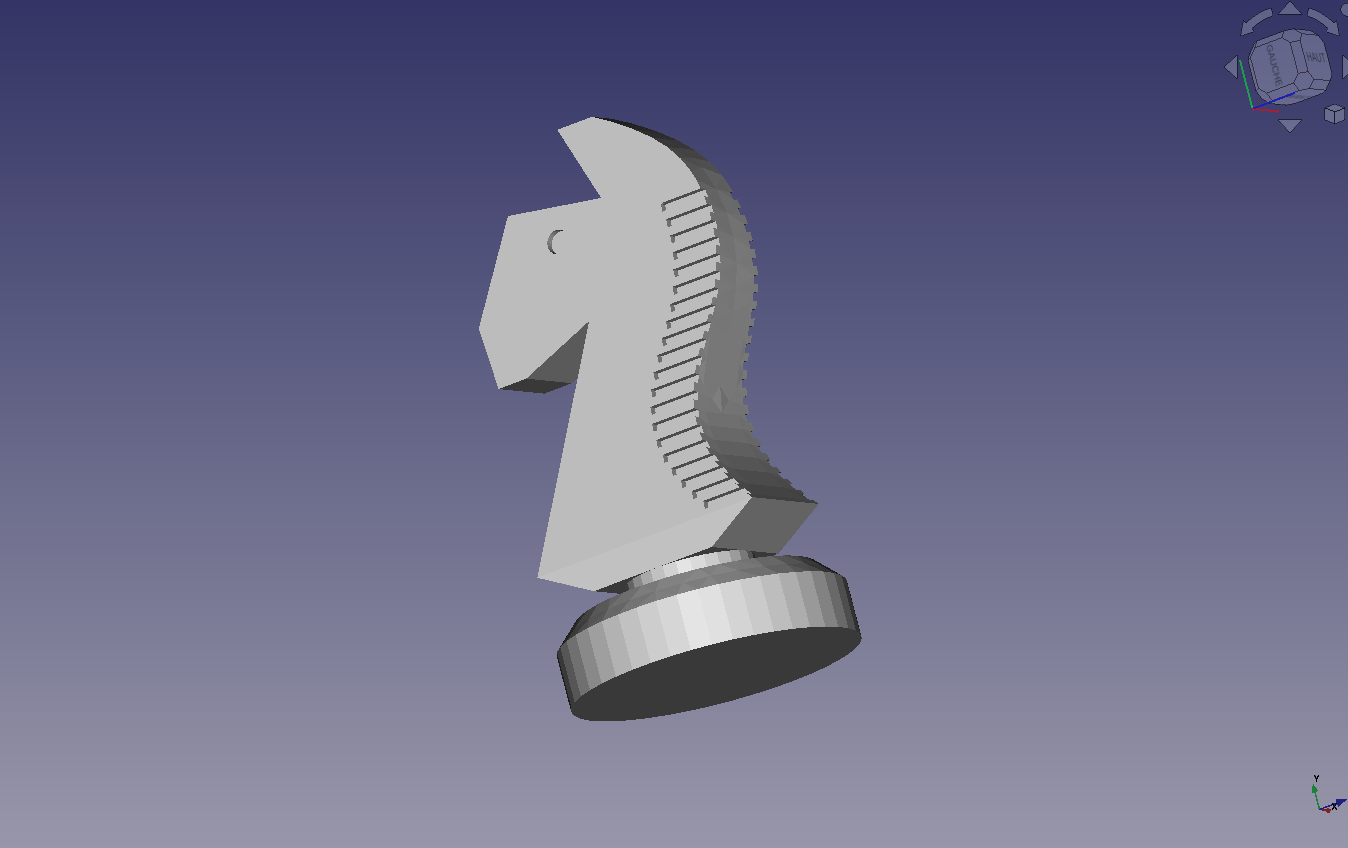

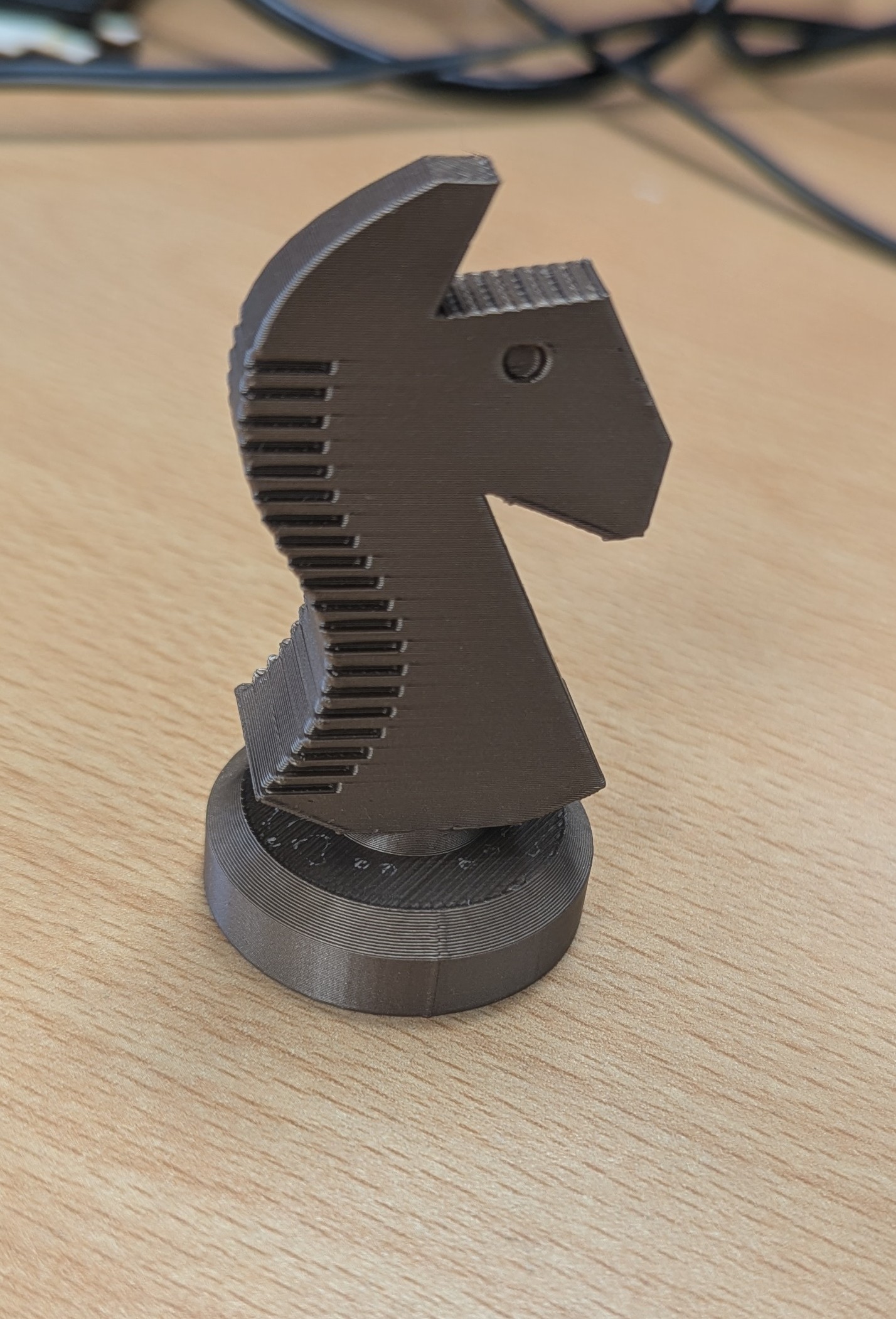

Le cavalier

tutoriel : https://www.youtube.com/watch?v=jORIMTEUjJw

Filament : PLA
Imprimante : Bambu Lab X1 Carbon
Longueur filament : 4.54m
Temps total impression : 1h01

FreeCad Impression

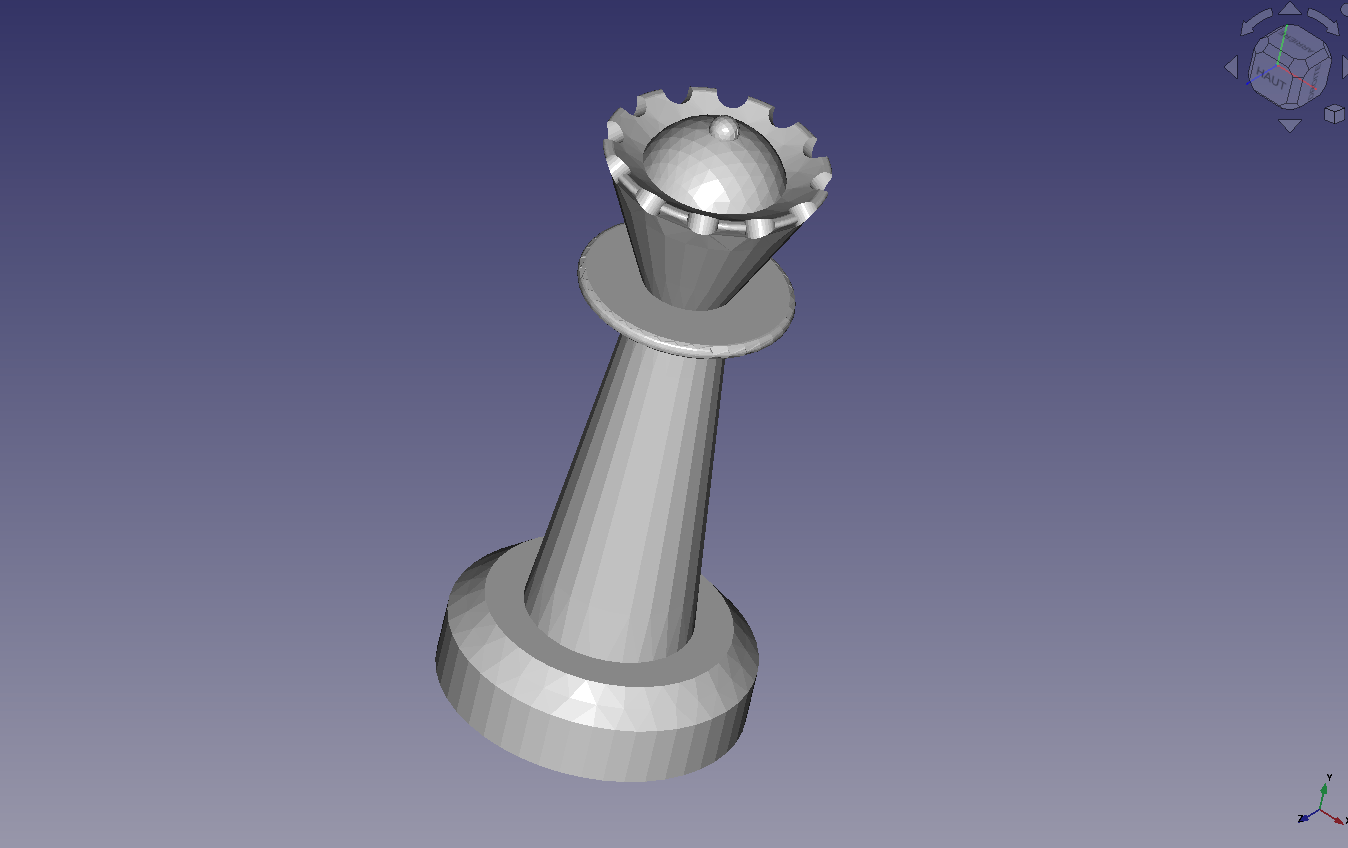

La dame

tutoriel : https://www.youtube.com/watch?v=tj0yMjx3taE

Filament : PLA
Imprimante : Bambu Lab X1 Carbon
Longueur filament : 6.55m
Temps total impression : 1h20

FreeCad Impression

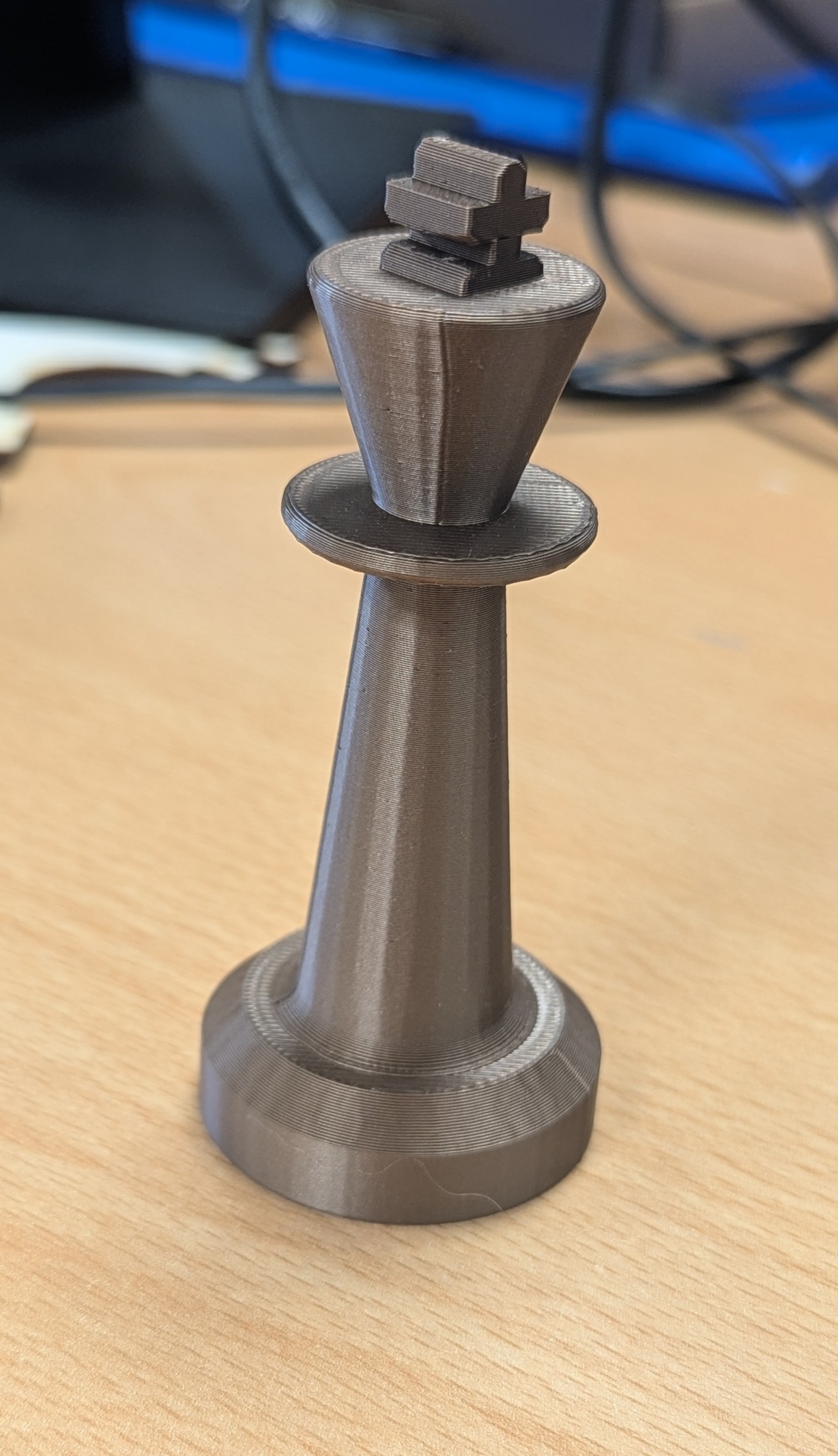

Le roi

tutoriel : https://www.youtube.com/watch?v=gLmEOWKO-cI

Filament : PLA
Imprimante : Bambu Lab X1 Carbon
Longueur filament : 6.59m
Temps total impression : 1h22

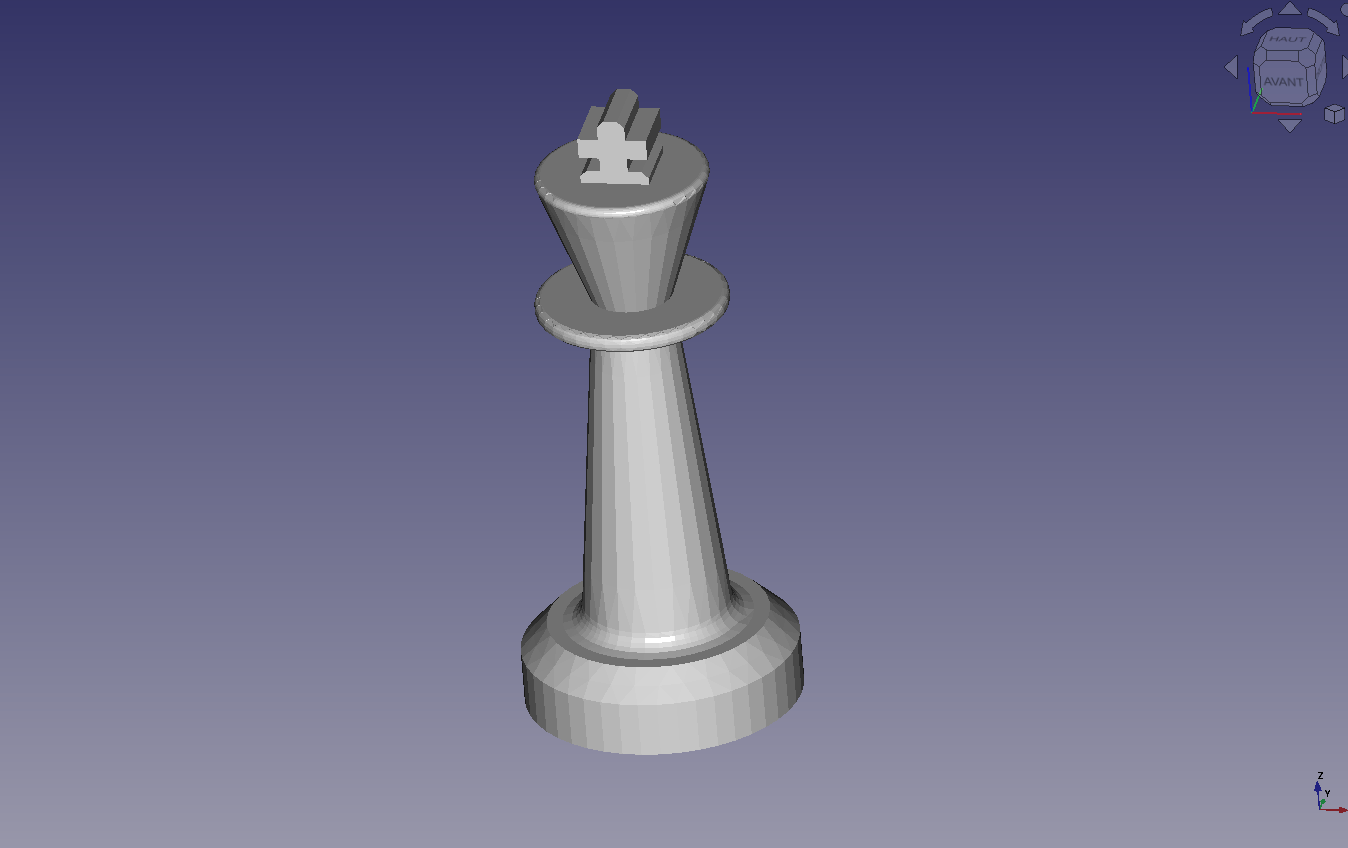

FreeCad Impression

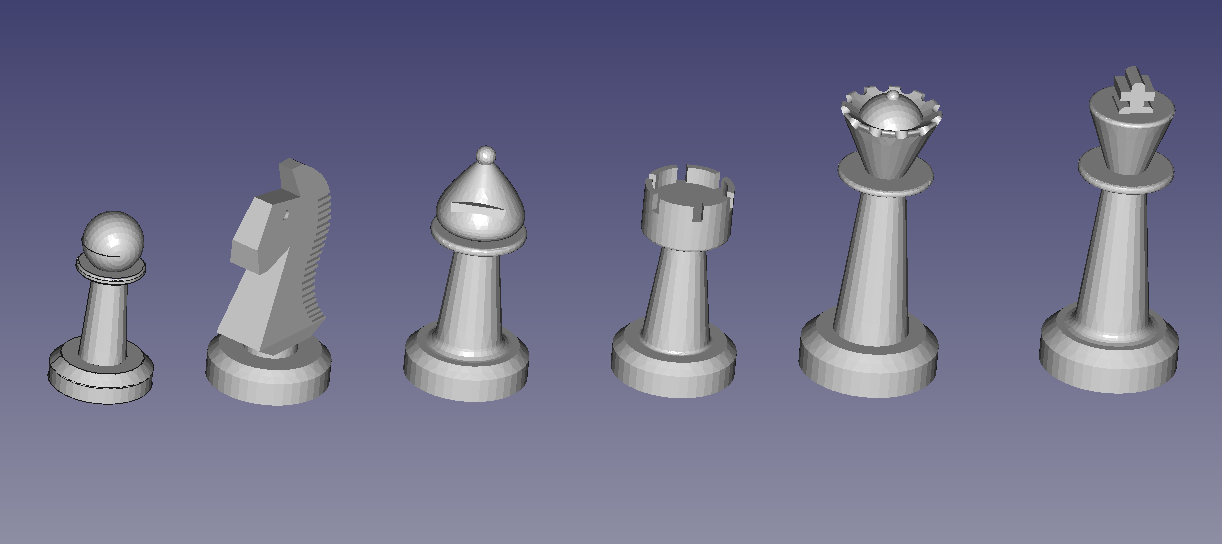

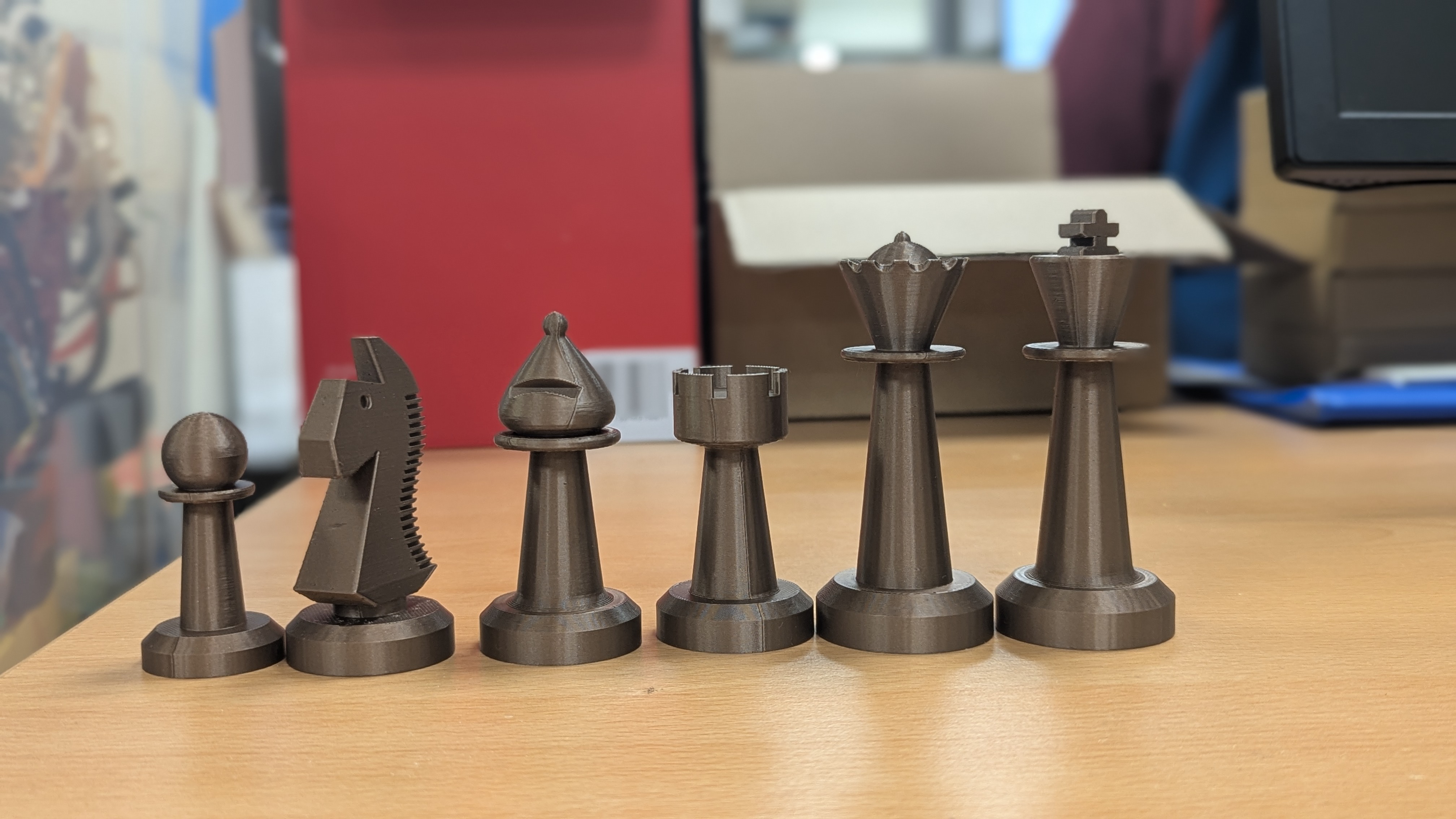

Ensemble des pièces

Visuellement chaque pièce séparément me convient. Ensemble je trouve le pion un peu gros par rapport à la tour. Cependant cette différence ne se remarque plus une fois les pièces sur l’échiquier, j'ai donc décidé de ne pas modifier ma modélisation des pièces.

FreeCad Impression Sur l'échiquier

Imprimer plusieures pièces en même temps

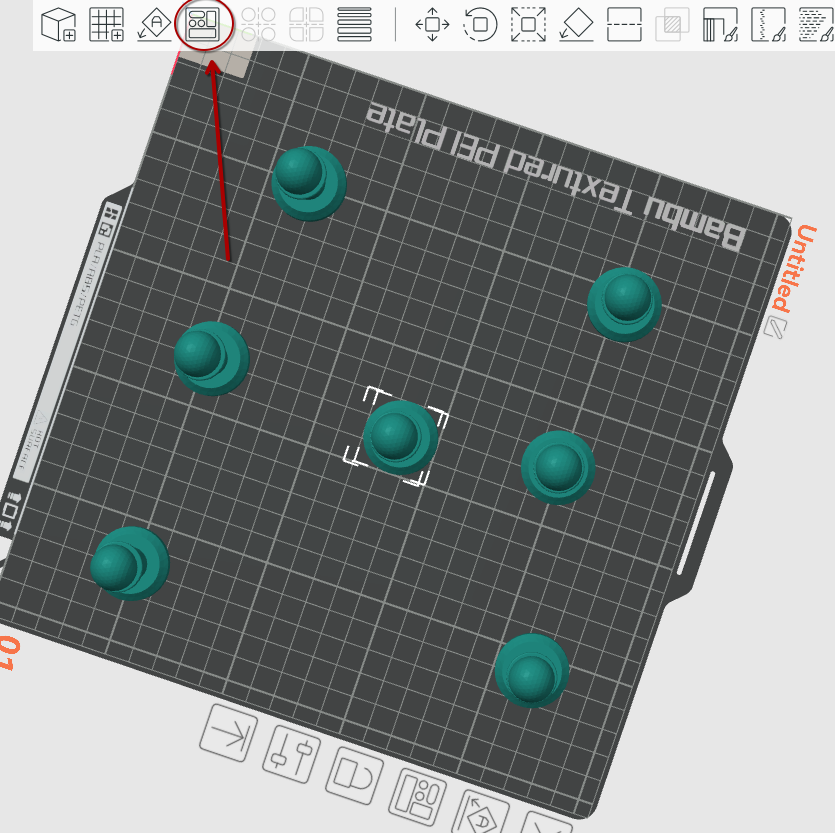

Bien penser à rassembler les pièces (grâce à la fonction entourée en rouge) afin que l'impression dure moins de temps.

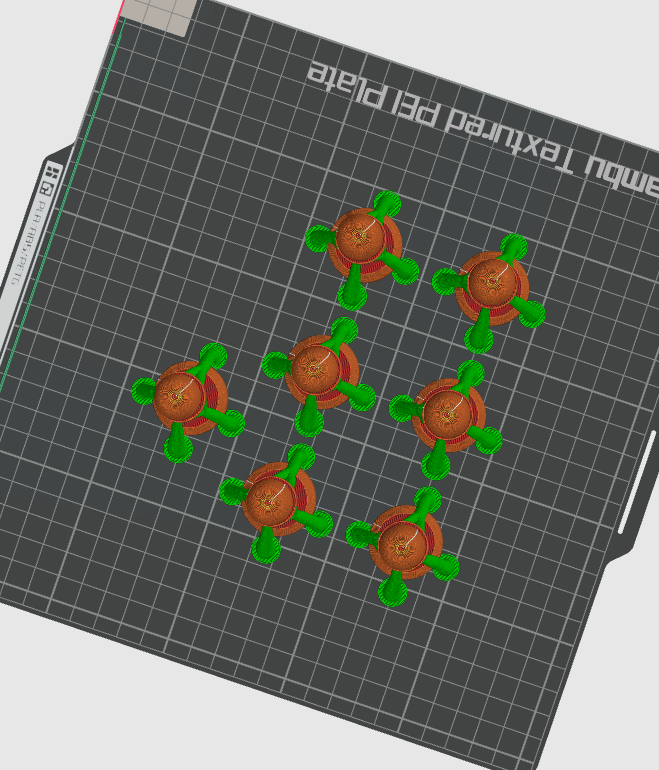

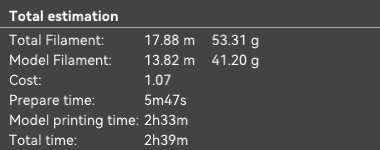

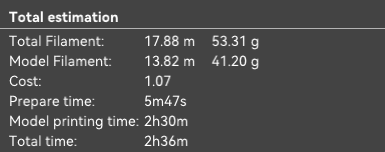

Pièces écartées Pièces rassemblées

On constate en effet une différence de 3 minutes , non négligeable surtout pour les plus grosses pièces.

L'échiquier

J'ai décidé de réaliser le plateau de jeu en utilisant des techniques de marqueterie. Je suis aidée par Sophie, une bénévole du Fablab.

La marqueterie consiste à assembler de très fines feuilles de bois (placages) pour créer un motif ou recouvrir une surface. On découpe les pièces, on les ajuste, puis on les colle sur un support stable (souvent du MDF). C’est une technique qui demande précision et stabilité des placages, d’où certaines étapes comme le gansage.

Voici comment j'ai procédé

Matériel utilisé : une plaque de MDF de 10 mm d'épaisseur + des feuilles de bois de deux couleurs différentes

Machine utilisée : découpeuse / graveuse laser ML-W1070

Merci à Léo Legal et Marcin Buczek, deux stagiaires en médiation numérique qui m'ont aidé à la gravure / découpe de mon plateau de jeu.

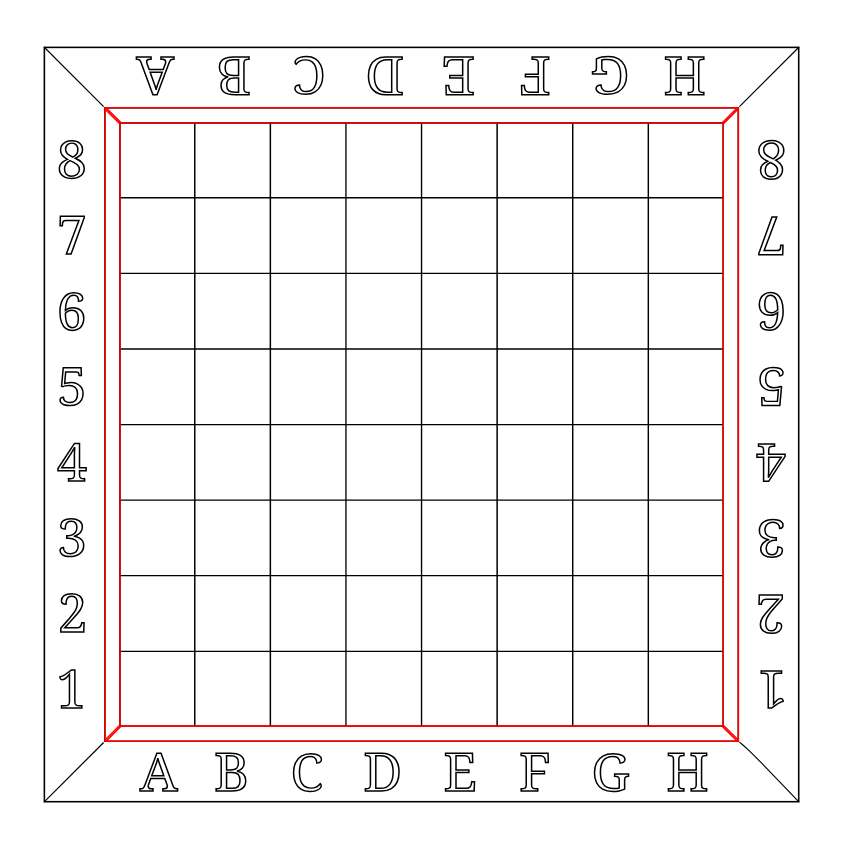

Réalisation du modèle sur inkscape :
MAUVAIS SCREEN

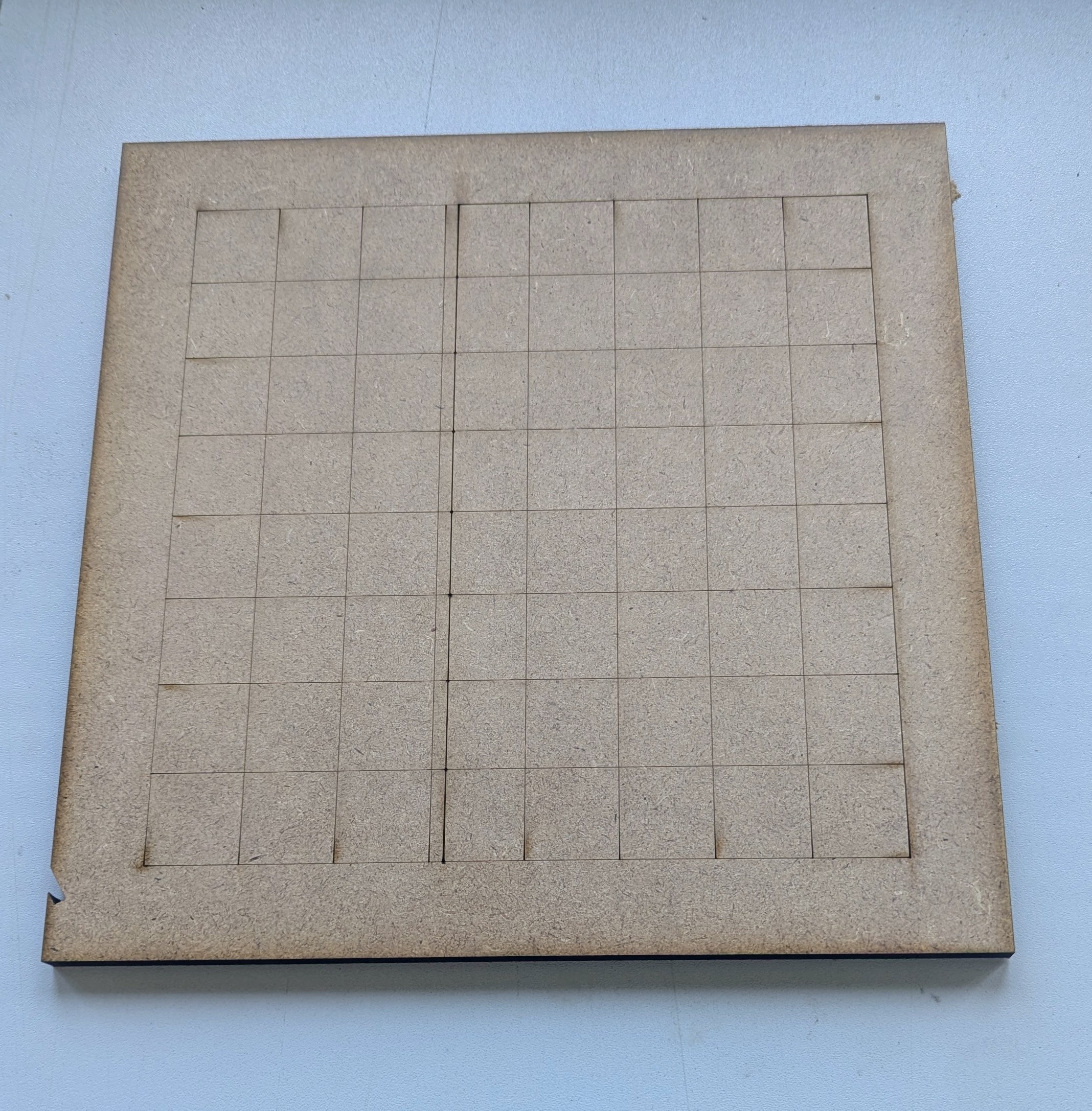

Tests sur une petite surface (250x250) :
Supervisée par Leo Legal

On constate qu'il y a des traces de brûlures aux alentours des coins gravés. On pourrait le corriger, ce n'est cependant pas nécessaire puisque le MDF sera recouvert des placages.
Le double trait est normal, il est dû à un autre test.

Découpe au bon format :
Nous avons lancé la gravure et la découpe de la version finale de l'échiquier mais il y a eu un imprévu : l'épaisseur (10mm) était difficile à découper, et la planche ayant légèrement bougée dans la machine nous n'avons pas réussi à retrouver l'axe exact de découpe.
Le lendemain nous nous sommes aperçus que l'axe était finalement bon, c'était la diode de prévisualisation de la découpe qui était décalée d'1mm sur la gauche. Le laser est bien repassé dans le tracé, mais la vitesse de découpe étant toujours trop haute alors cela n'a pas marché.
Nous avons dû aller chercher une nouvelle planche, et nous avons effectué de nouveaux tests. Après les réglages effectués par Leo et Marcin sur la ML-W1070 , les conditions pour faire une découpe furent enfin optimales.
La découpeuse/graveuse laser a eu des soucis durant le processus décrit précédemment et il a fallu la rerégler plusieurs fois, d'où les échecs de découpe maglgré les nombreuses phases de tests.

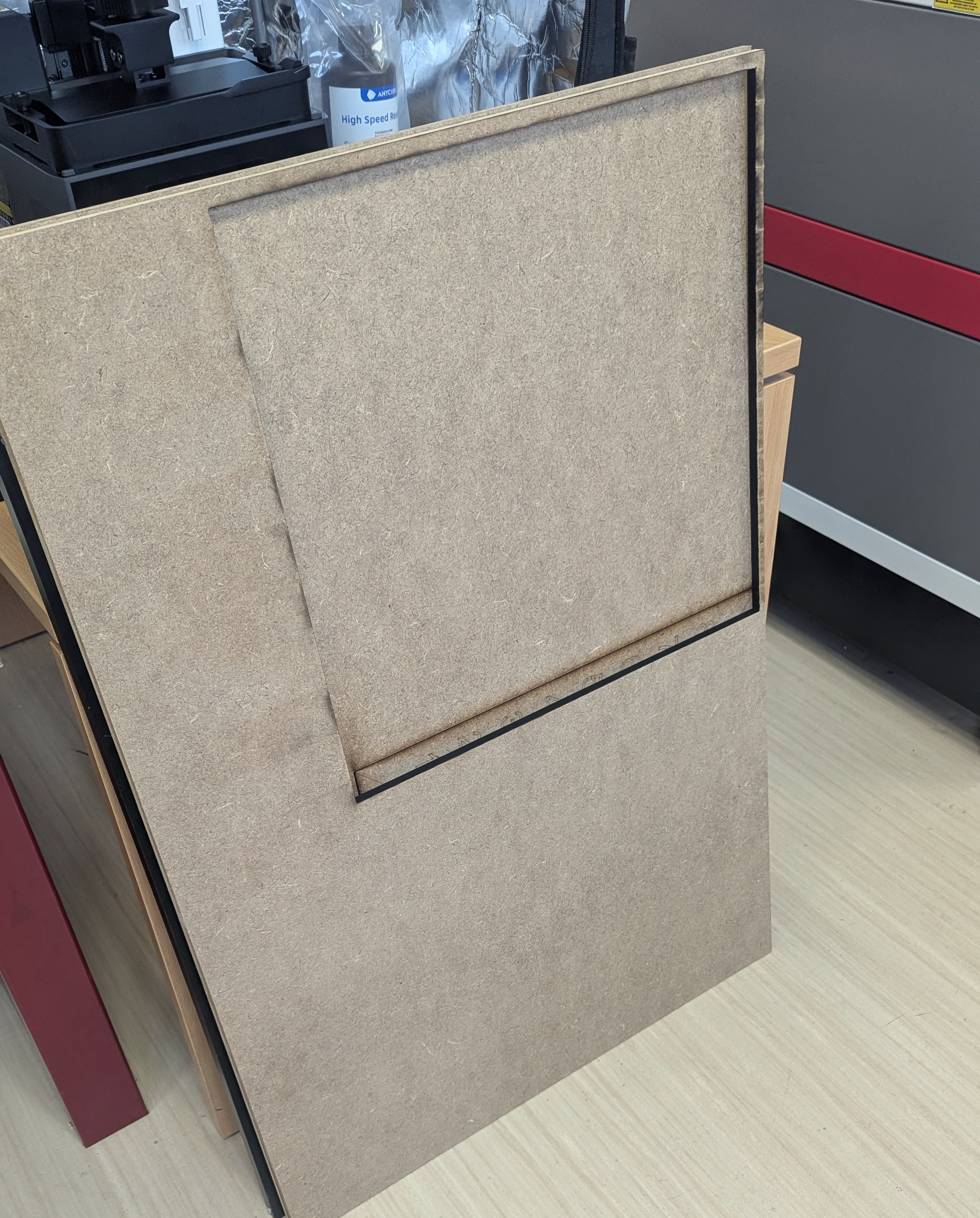

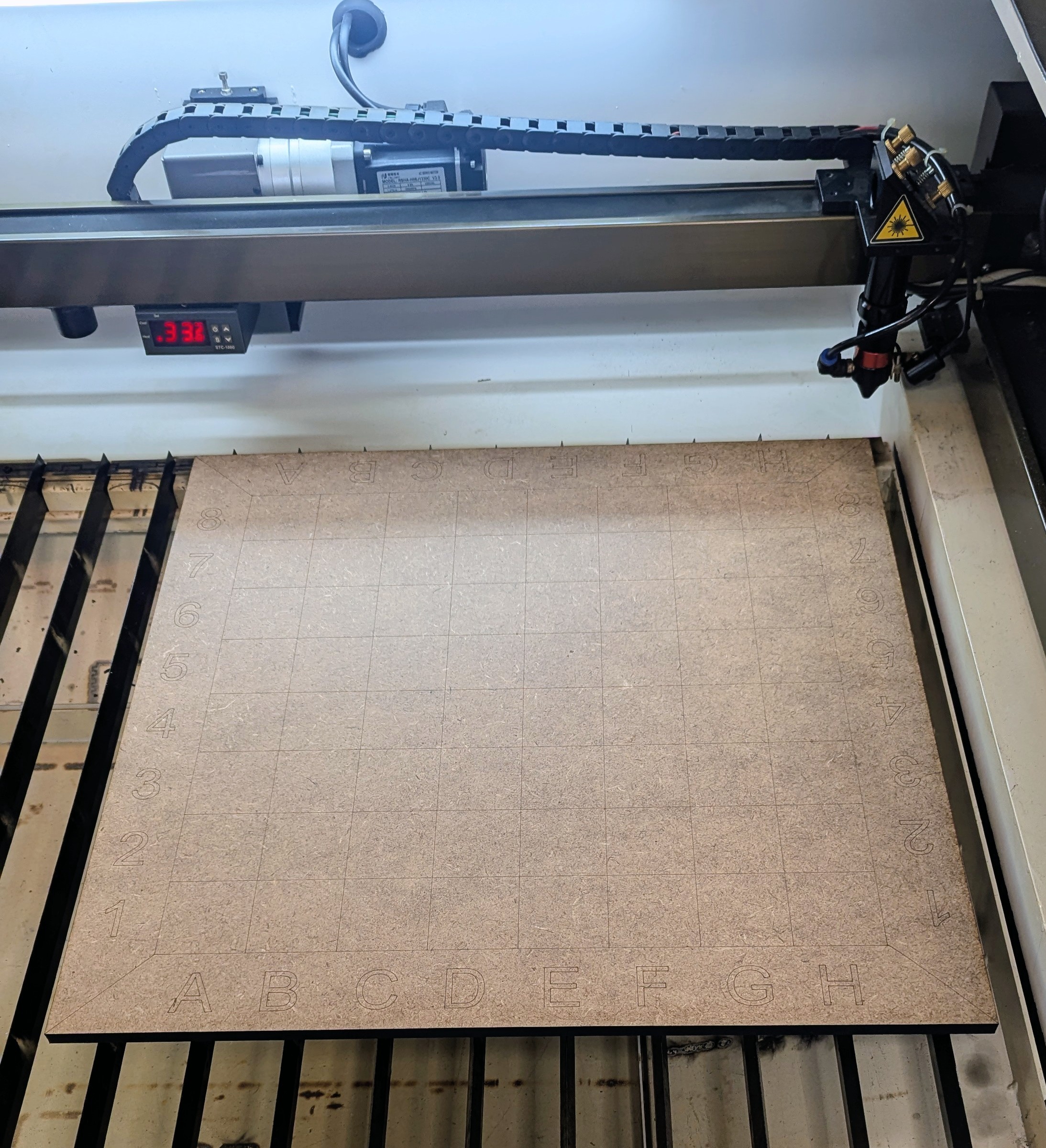

Échiquier découpé et gravé Planche MDF 10 après la découpe

Le reste de la planche sera mis dans les chutes et utilisé pour d'autres projets.

Type de bois : feuilles de chêne et feuilles de noyer
Critères de sélection : couleurs contrastées qui allaient bien avec le filament marron utilisé pour les pièces "noires" (la couleur du filament pour les pièces blanches a été choisie en fonction du résultat final du plateau). Nous n'avons pas considéré l'épaisseur de la feuille, il y a une différences de quelques dixièmes de millimètres qui aurait pu être évitée et qui aurait réduit le temps des finitions.

Calcul du nombre / taille des feuilles de bois nécessaires à la découpe du quadrillages et des bordures :

On a besoin de réaliser 32 cases de chaque couleur (5 cm de côté) + 4 bandes de 50 x 5 cm par couleur (pour les bordures de l'échiquier). Il faut aussi prévoir de la marge pour la découpeuse laser.

PARLER PLUS HAUT SENS BORDURES CAR CONTRAINTE FORMAT FEUILLE DE BOIS ET ESTHETIQUE AUSSI

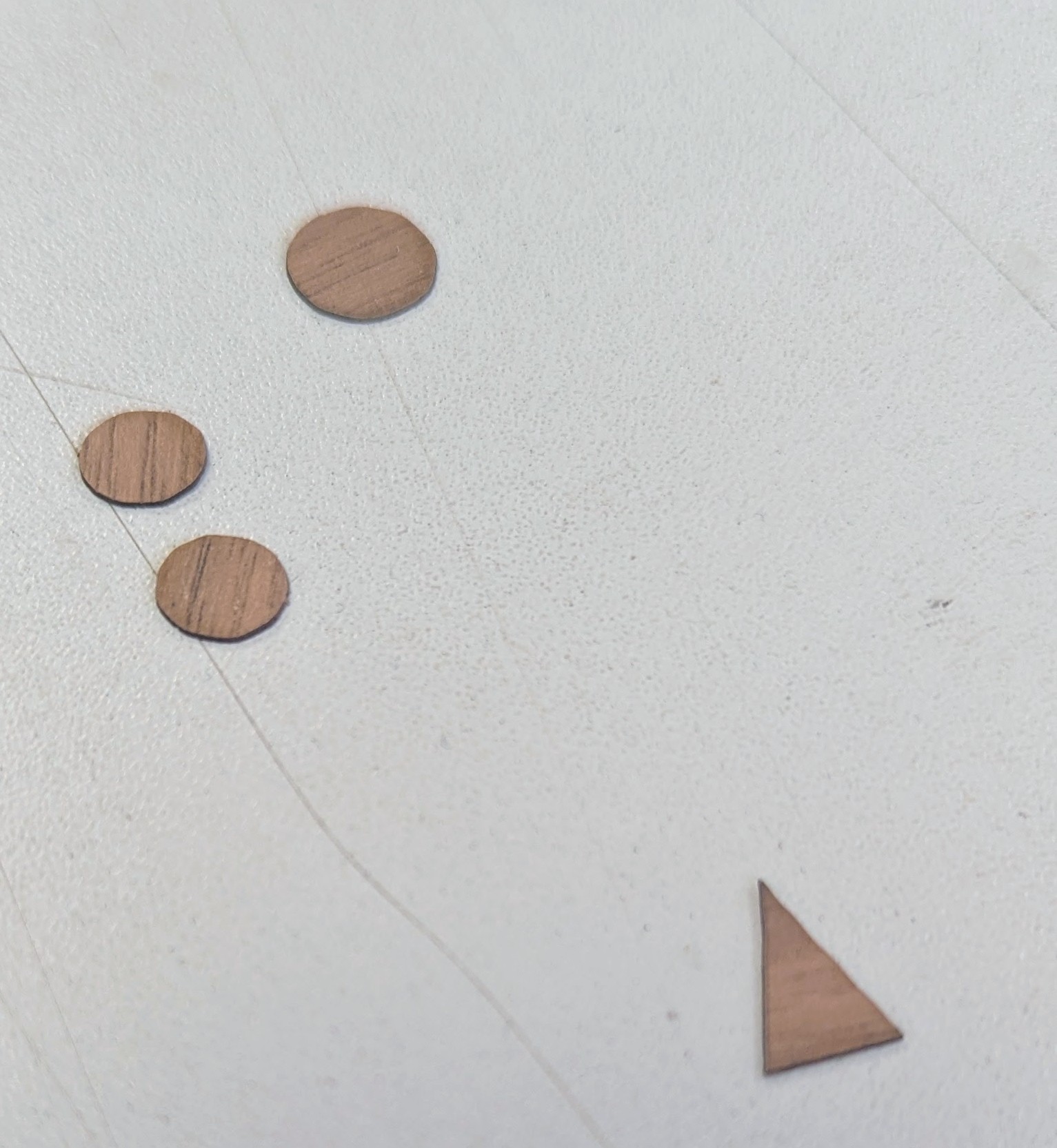

EXPLIQUER COMMENT ON RECUPERE LES LETTRES
REFORMULER

Prévoir de la marge dans les feuilles gansées pour pouvoir gérer les imprévus et ne pas manquer de matière.

On a donc préparé :
  • 3 feuilles ton clair (1 feuille 13 x 85 = 34 cases + 2 feuilles 13 x 60 = 2 bordures par feuille)
  • 2 feuilles ton foncé (55 x 23)

Avant toute chose il est important de protéger le plan de travail pour ne pas l'abîmer. Ici nous avons utilisé un calendrier annuel.

Préparation des feuilles de bois avant la découpe - le gansage :

Le gansage est l’opération qui consiste à coller un papier fin — ici papier de soie — au dos d’un placage pour le rigidifier, le stabiliser et éviter qu’il ne casse, gondole ou se déforme pendant la découpe, la manipulation ou le collage. Le papier appliqué au dos agit comme un support temporaire, qui maintient la feuille parfaitement stable durant tout le processus. Il est ensuite retiré ou poncé une fois le collage sur le support complètement terminé.
Sans gansage, la feuille de placage réagit immédiatement à l’humidité de la colle, se dilate et gondole. Une pression faible ou localisée ne suffit pas, il faut alors compenser toutes les déformations en même temps, sur toute la surface, ce qui requiert l'utilisation d'une presse.

Etapes du gansage que j'ai réalisé :
  1. Sélectionner les parties les plus esthétiques de la feuille de bois puis les découper au cutter (faire un repère au stylo en prenant de la marge sur la surface dont on a besoin)
  2. Découper le papier de soie pour l'adapter à la taille des feuilles et ne pas gâcher de la matière (prendre un peu de marge sur les contours)
  3. Coller le papier de soie (blanc si possible pour ne pas déteindre)
    • Appliquer la colle à papier (ou à bois) au pinceau sur la face qui sera contre le MDF. Il ne faut pas qu'il y ai de pâtés. On procède morceau par morceau pour ne pas que la colle sèche trop vite
    • Appliquer le papier de soie sur la surface encollée avec des mouvements délicats (pour ne pas déchirer le papier) et rapides (pour ne pas que la colle sèche avant d'avoir fini de bien plaquer le papier)
    • Recommencer ces deux étapes jusqu'à atteindre la fin de la feuille en veillant à appliquer la colle sur toute la surface, notamment au niveau des jonctions
PHOTO COLLE

Séchage :

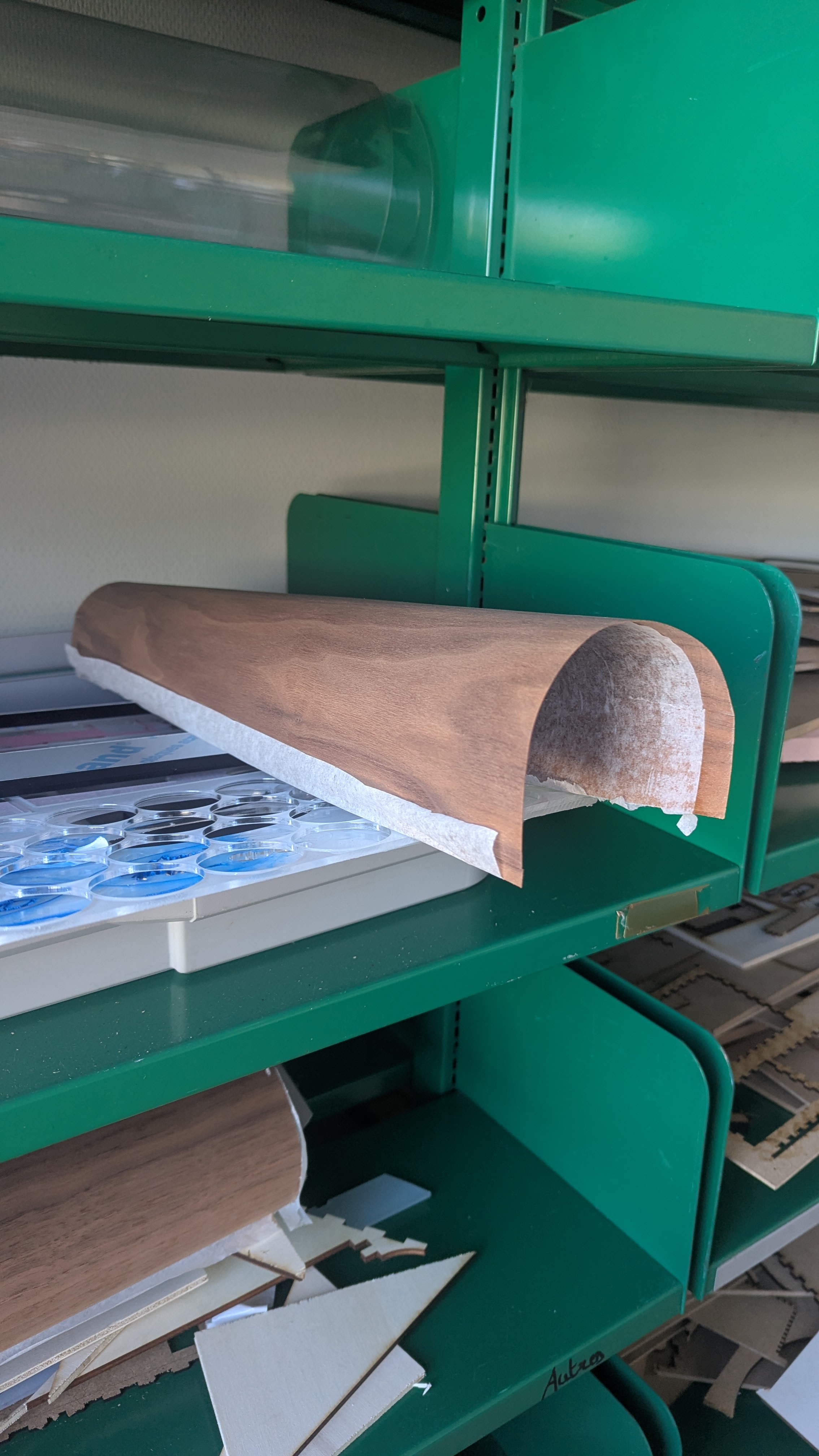

La feuille de bois va se gondoler en absorbant la colle puis retrouver sa forme originelle une fois sèche. Il faudra alors inscrire au dos des feuilles si elles sont destinées à être découpées en cases ou en bordures.

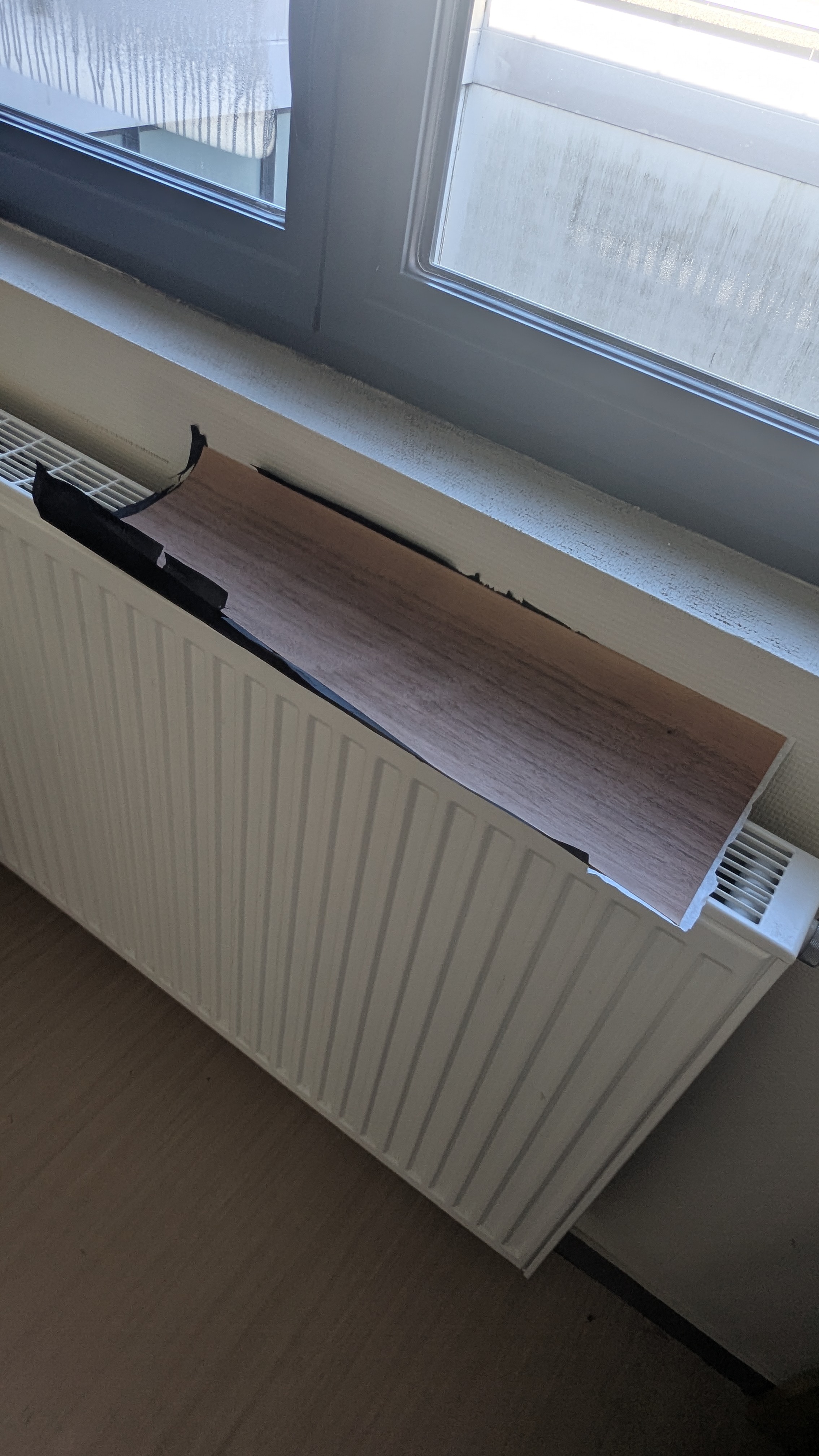

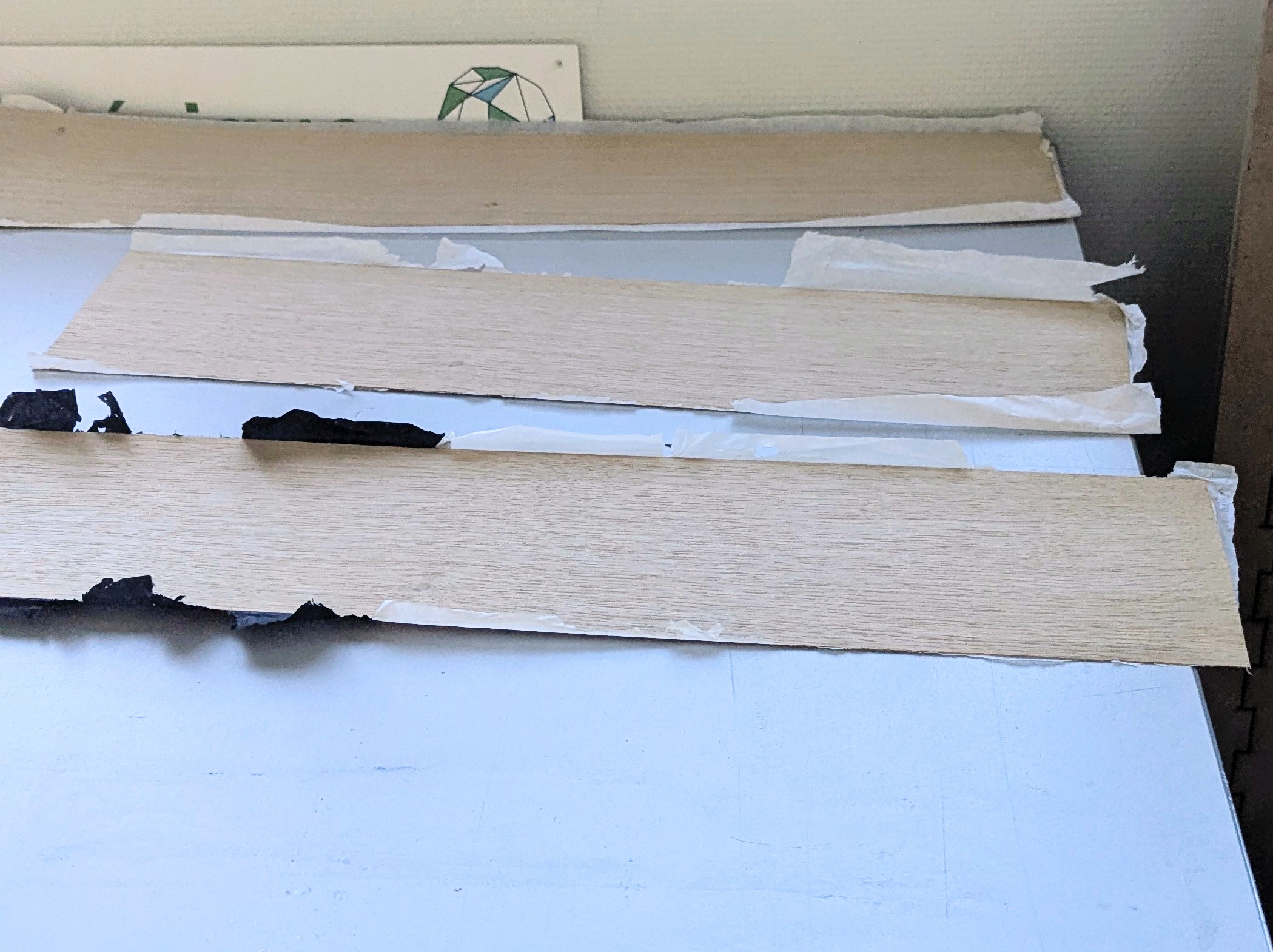

Feuille en cours de séchage Feuilles sèches

Ponçage :

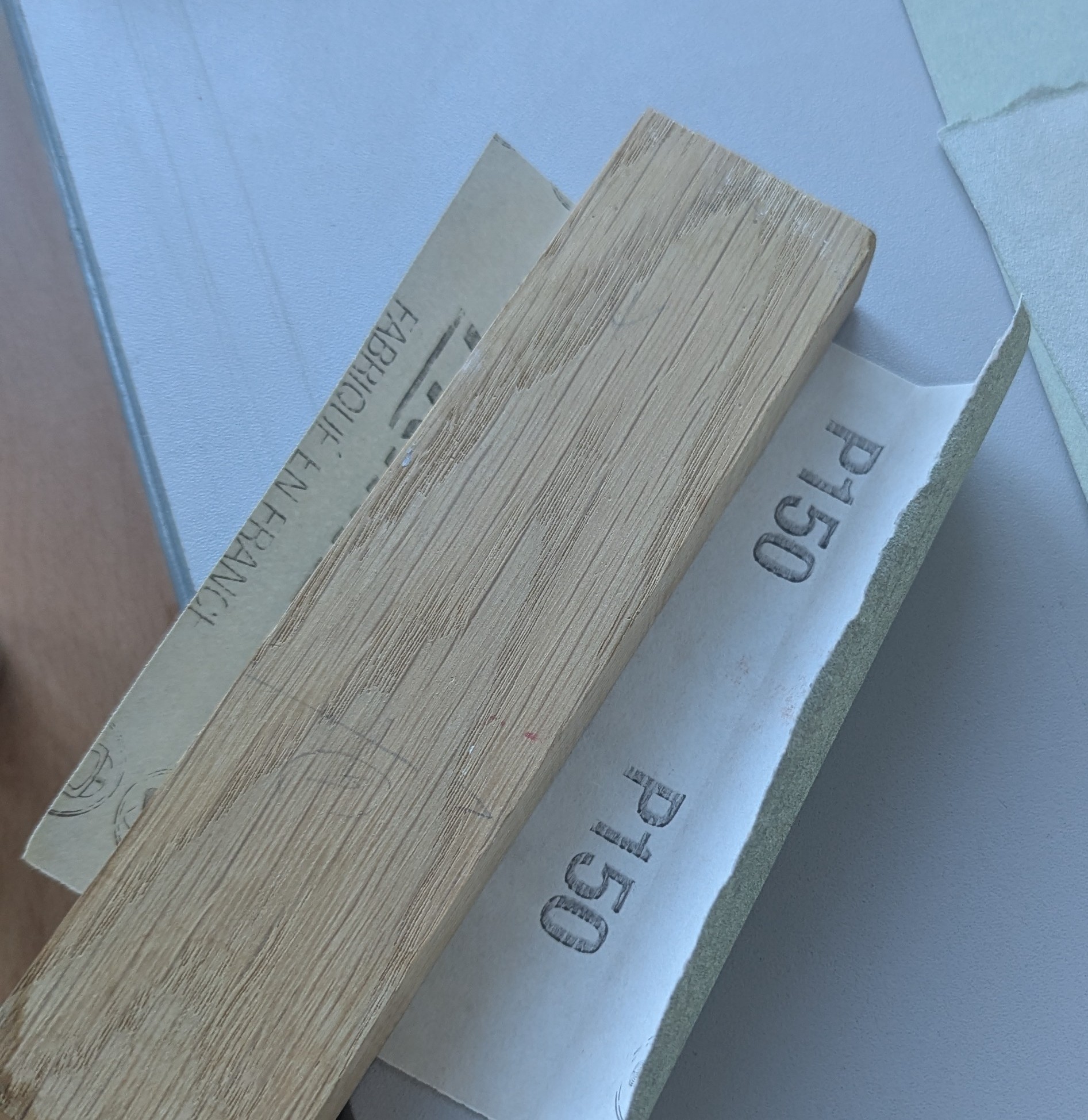

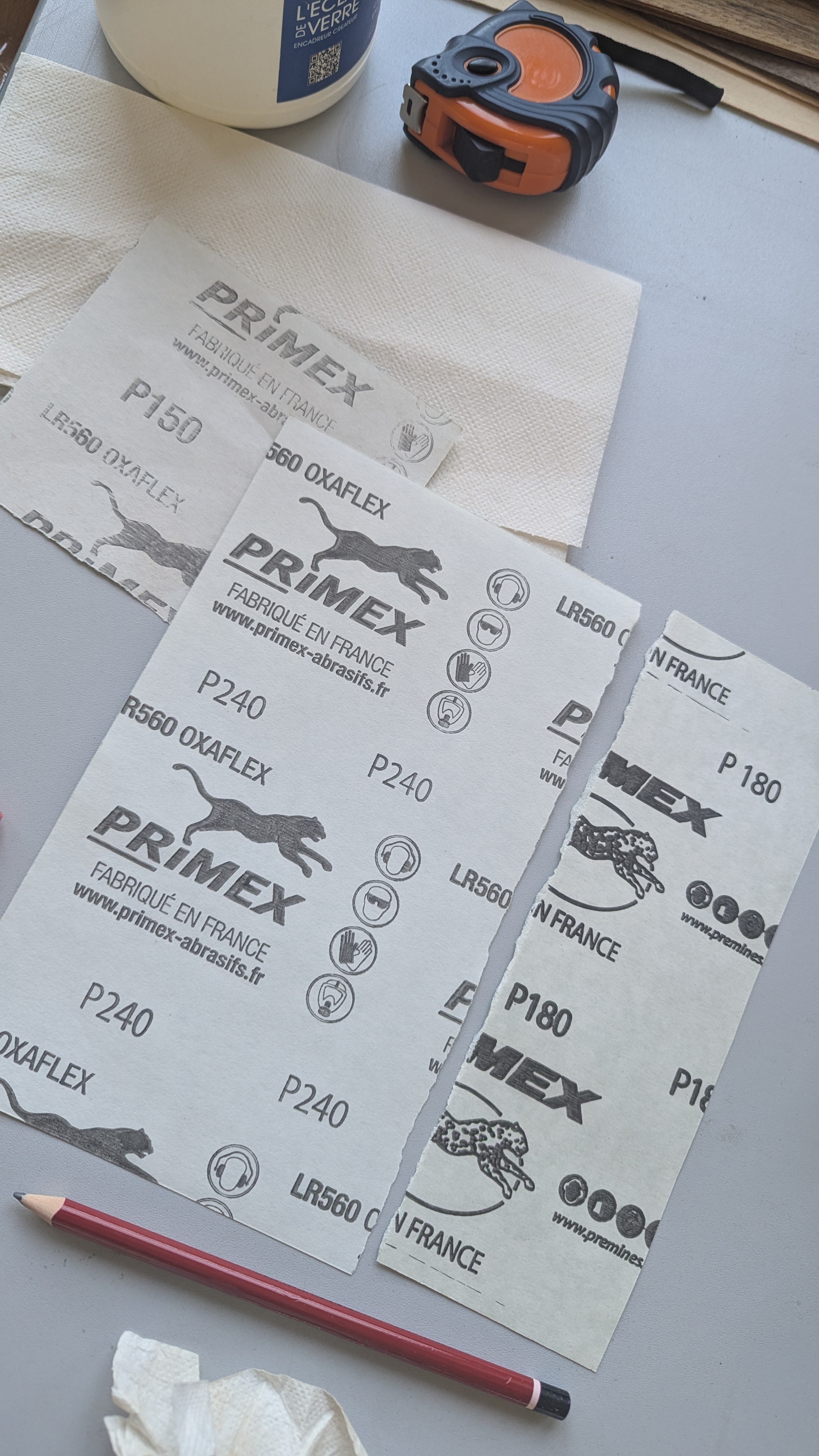

Poncer la surface dans le sens du bois (avec du papier abrasif P150 + bois de chêne utilisé comme cale à poncer)

Remarque : pour être efficace bien positionner le papier abrasif au bord de la cale

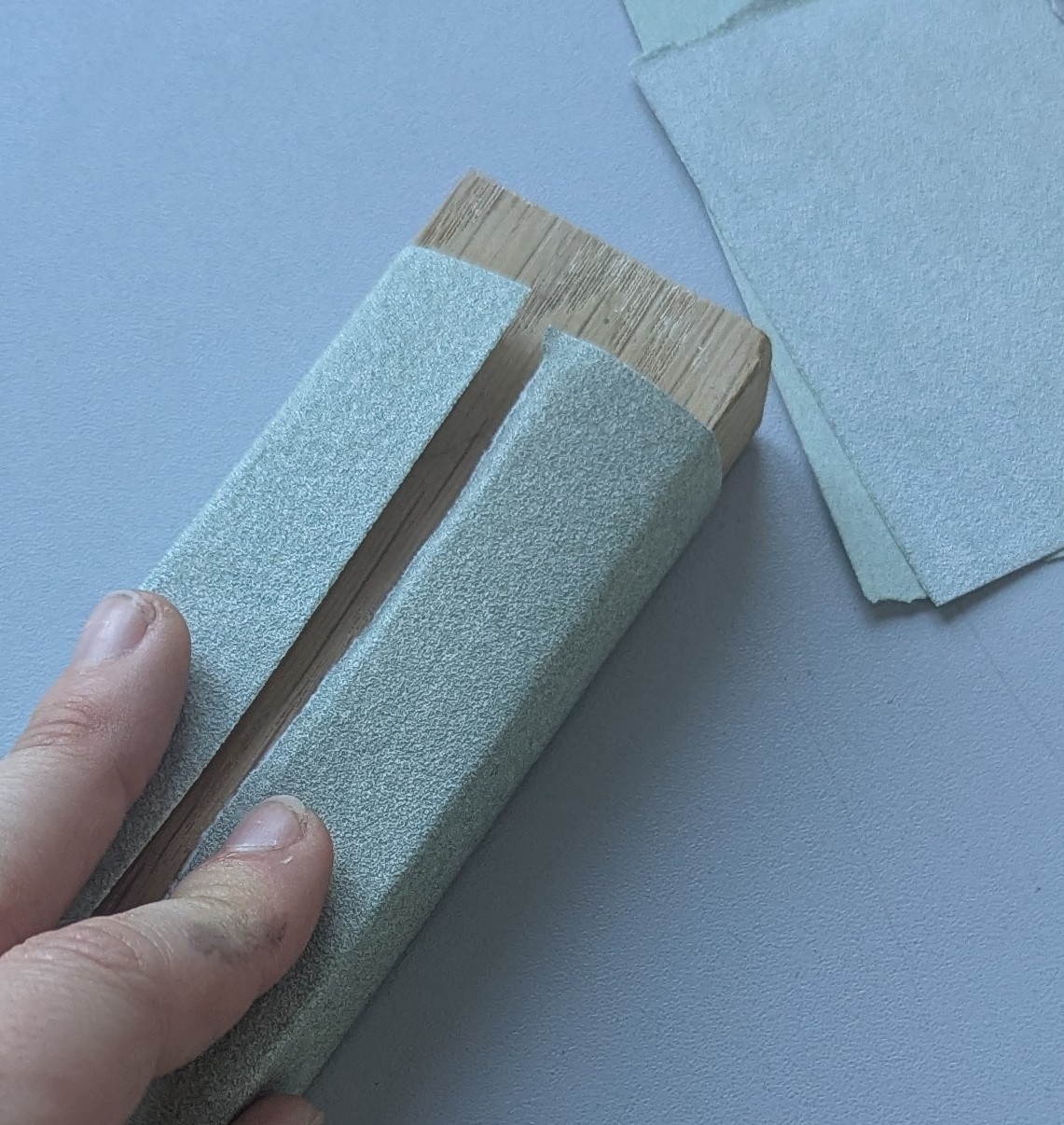

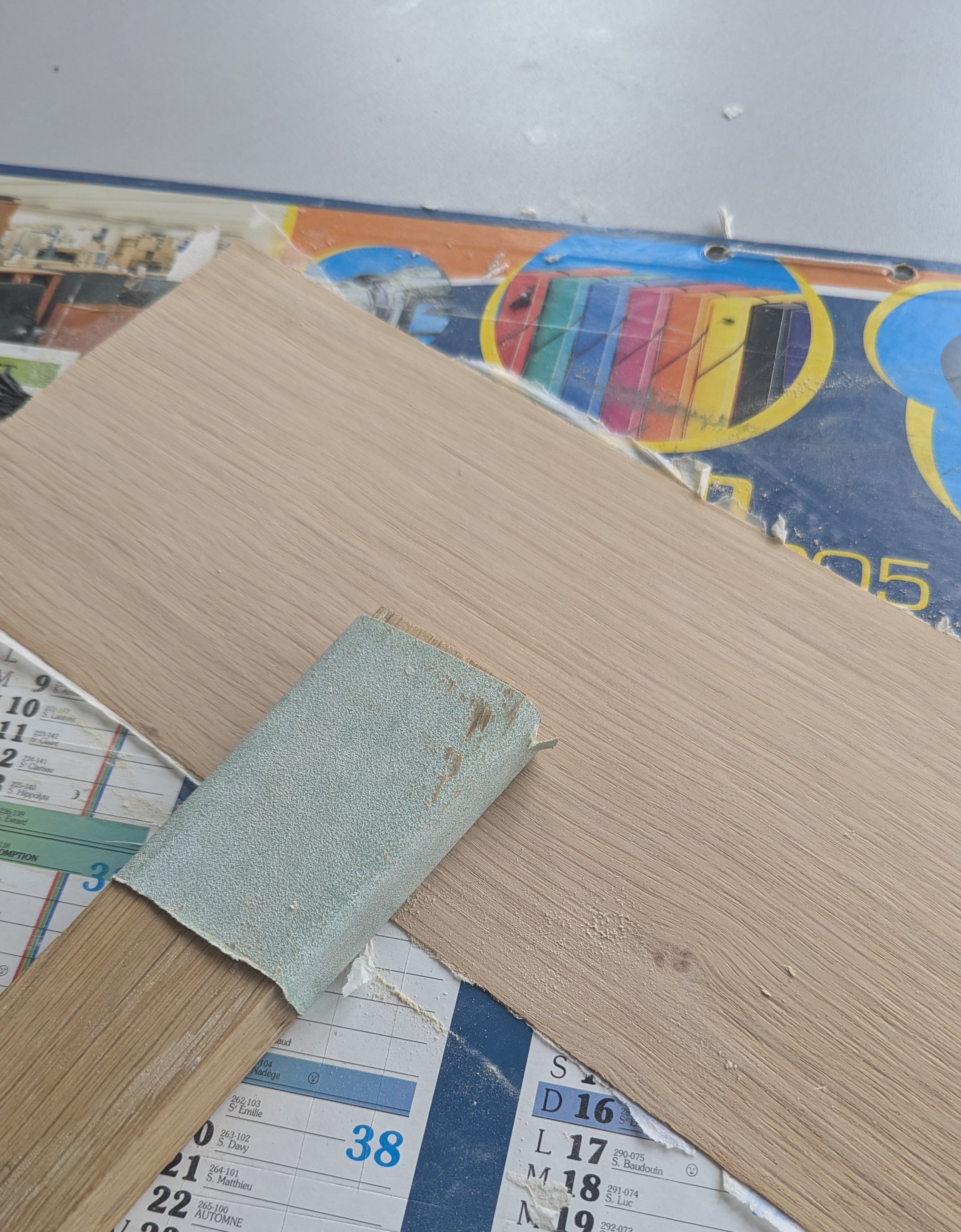

Cale mal mise Cale bien mise

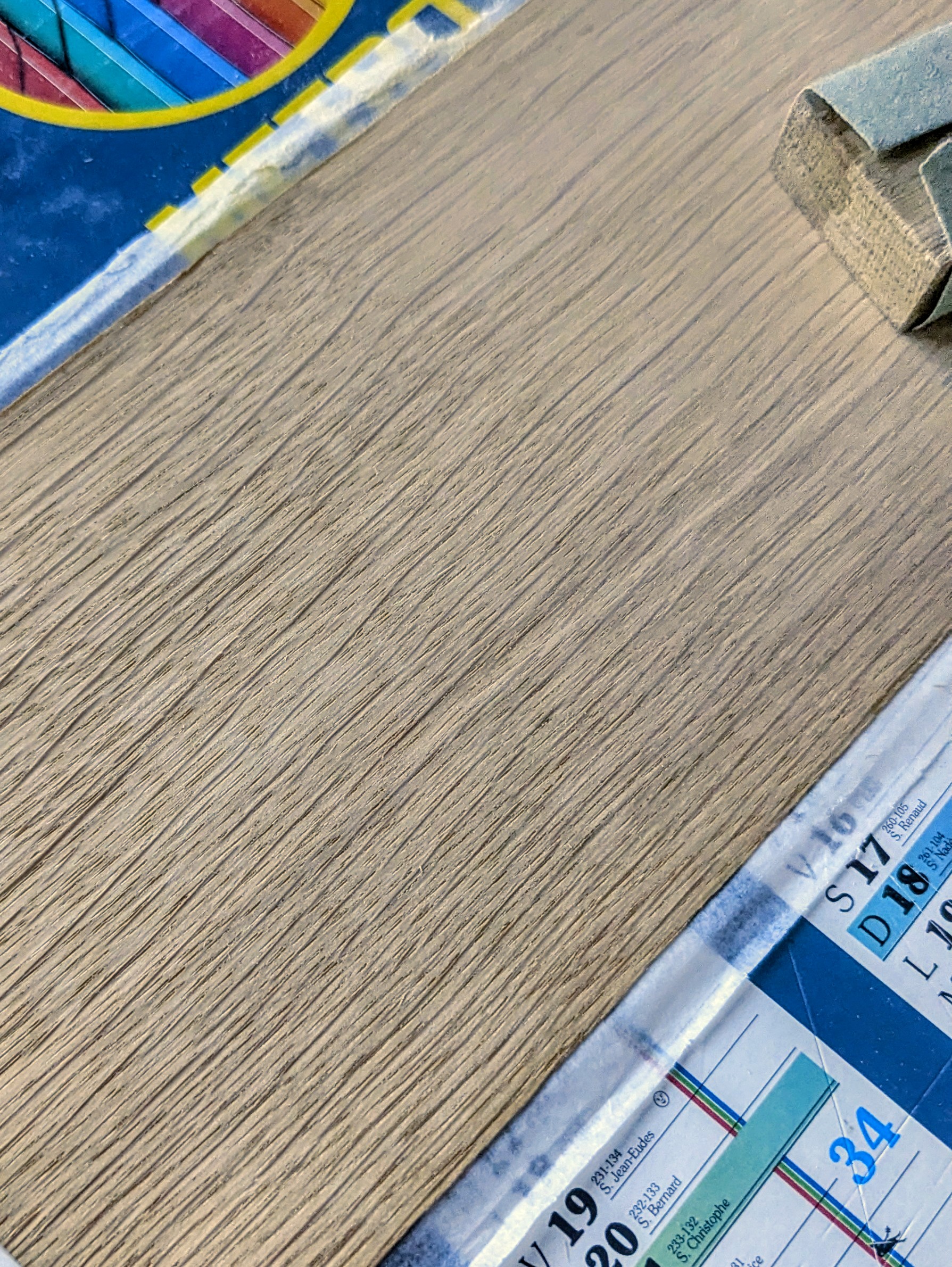

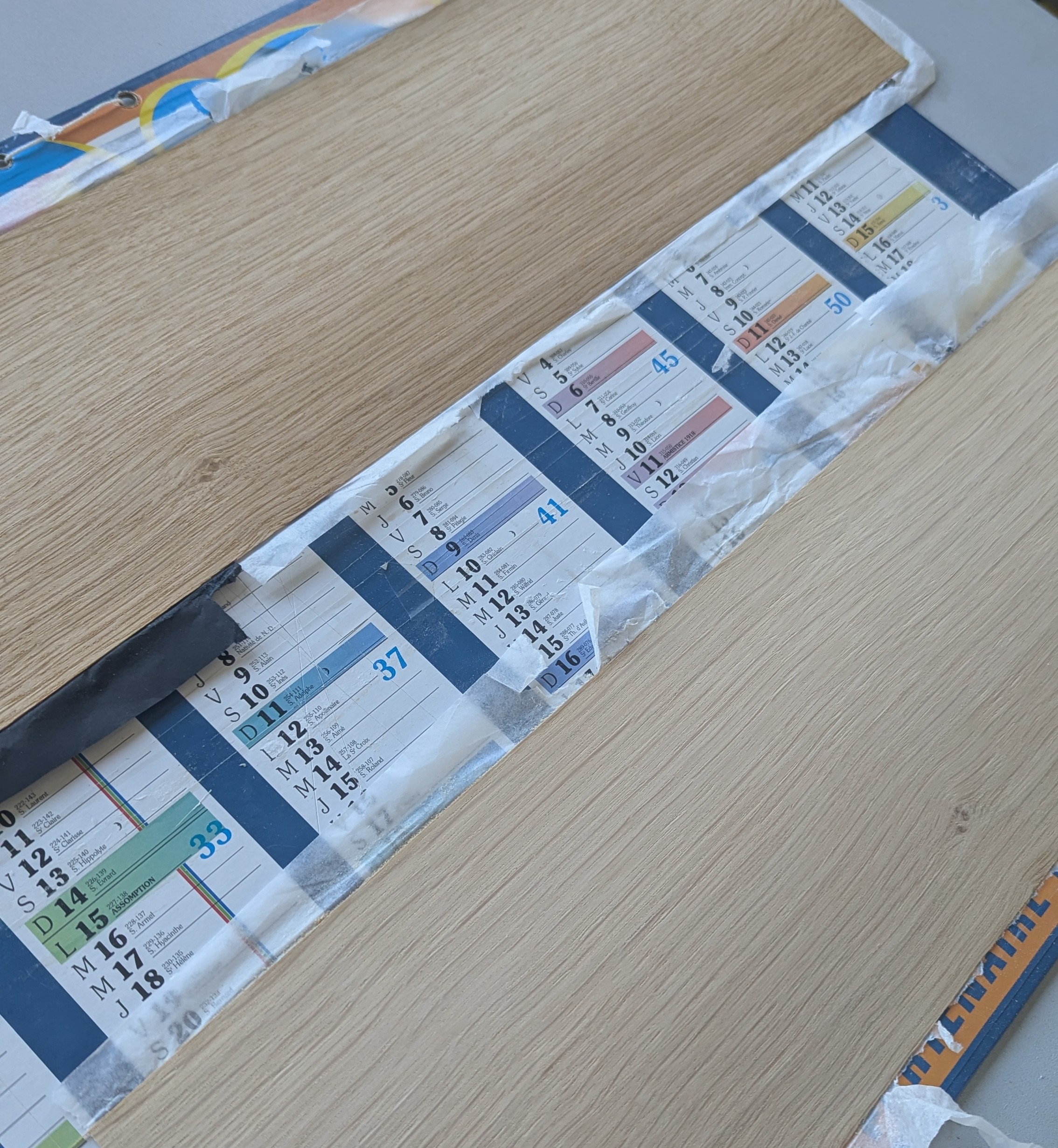

Avant / après ponçage (gauche / droite de l'image) :

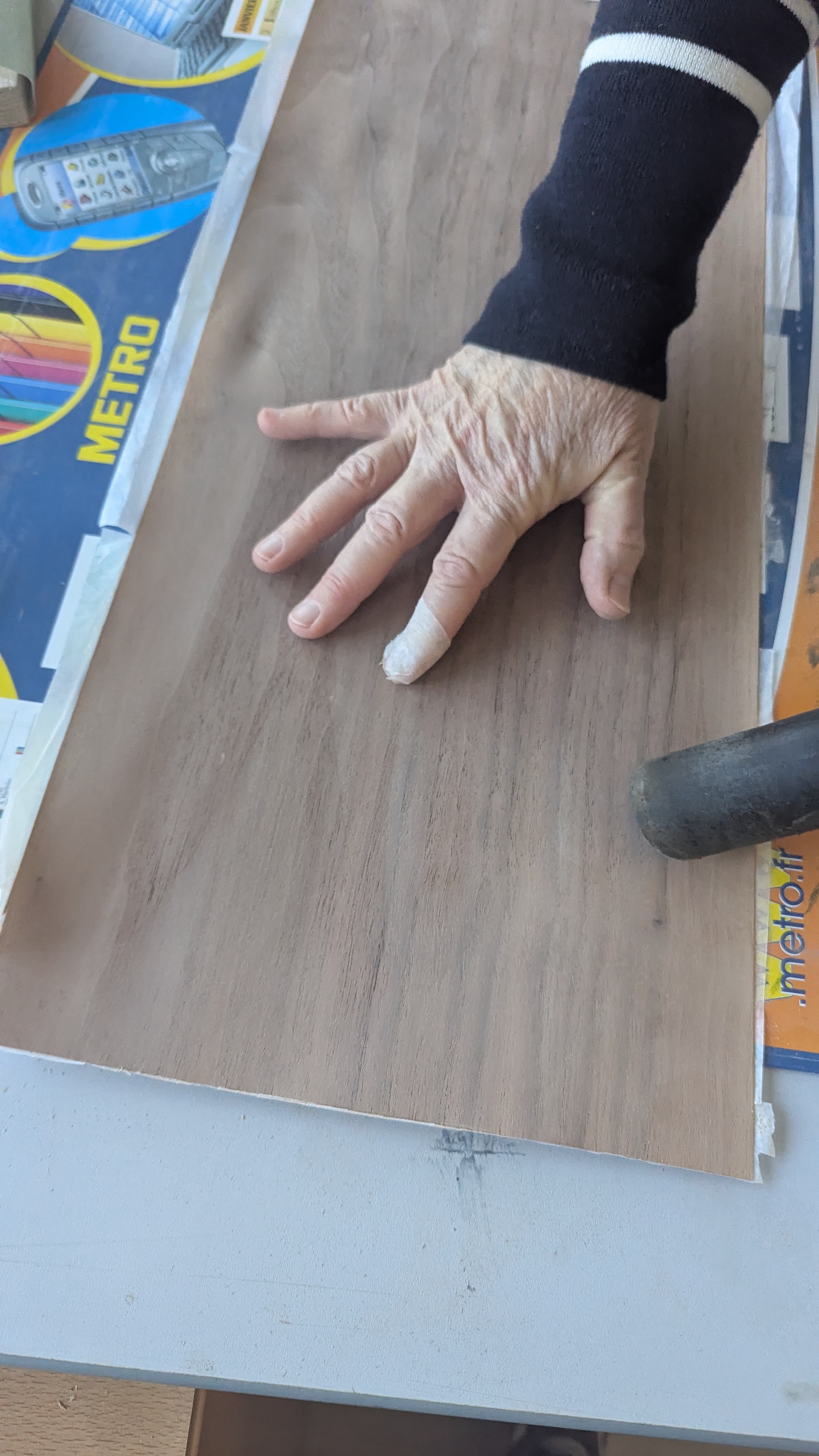

Nettoyage :
Nettoyer la feuille de bois poncée avec l'aspirateur (mettre l'embout de biais pour ne pas déchirer la feuille) + un chiffon humide (si possible microfibre, ici nous n'en avions pas). Ne pas oublier de bien nettoyer le plan de travail pour ne pas que la sciure aille sous le vernis.

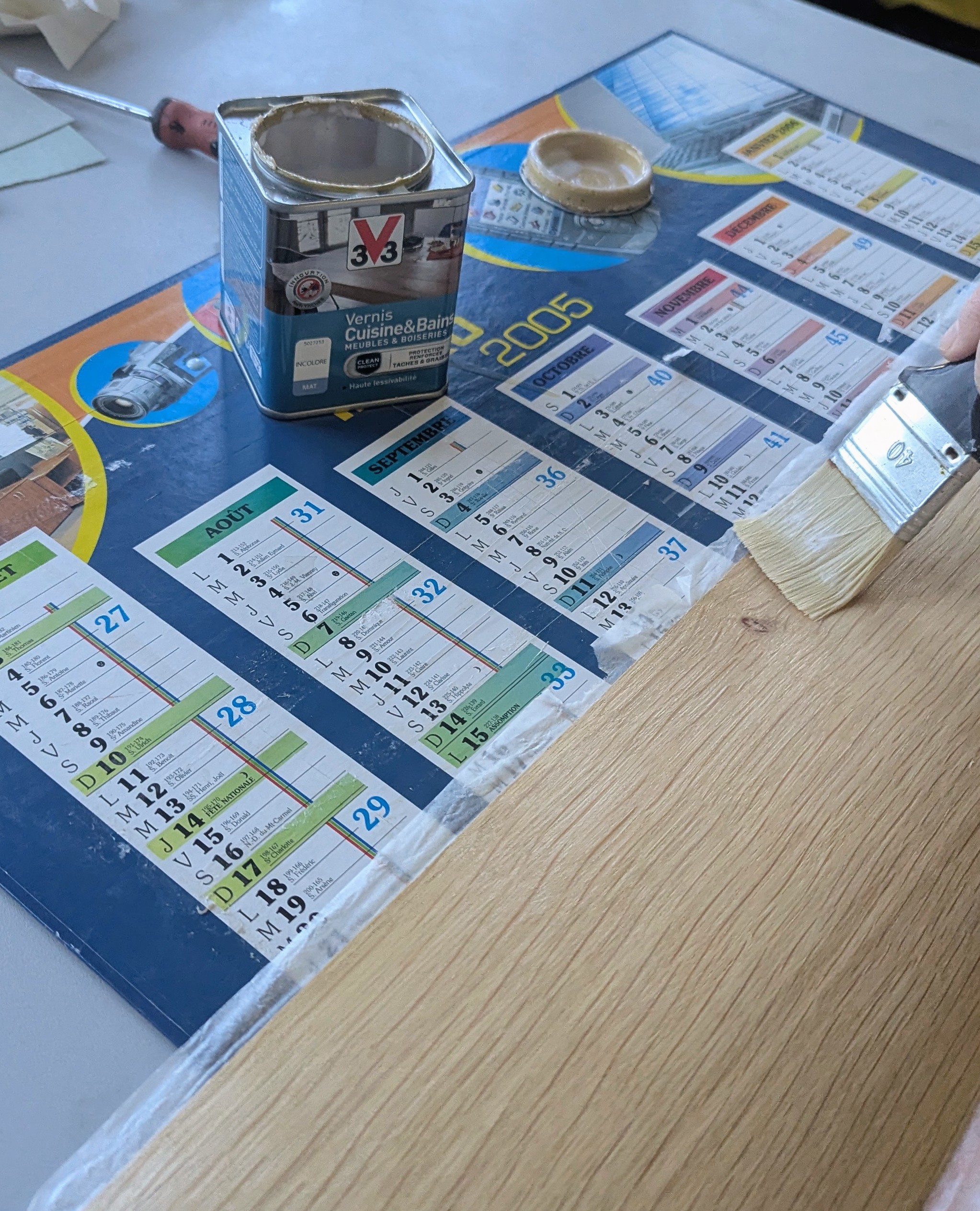

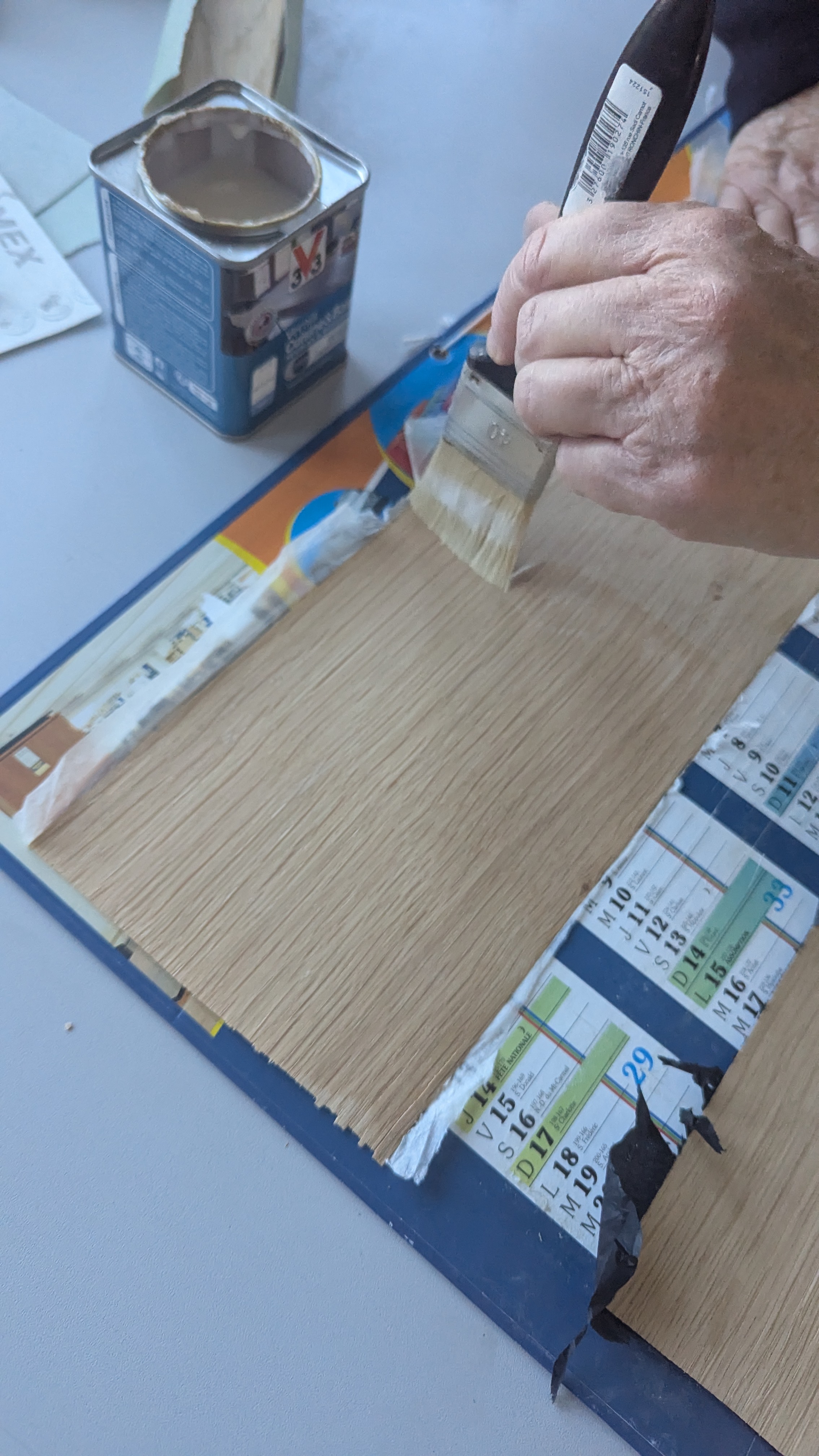

Vernissage :

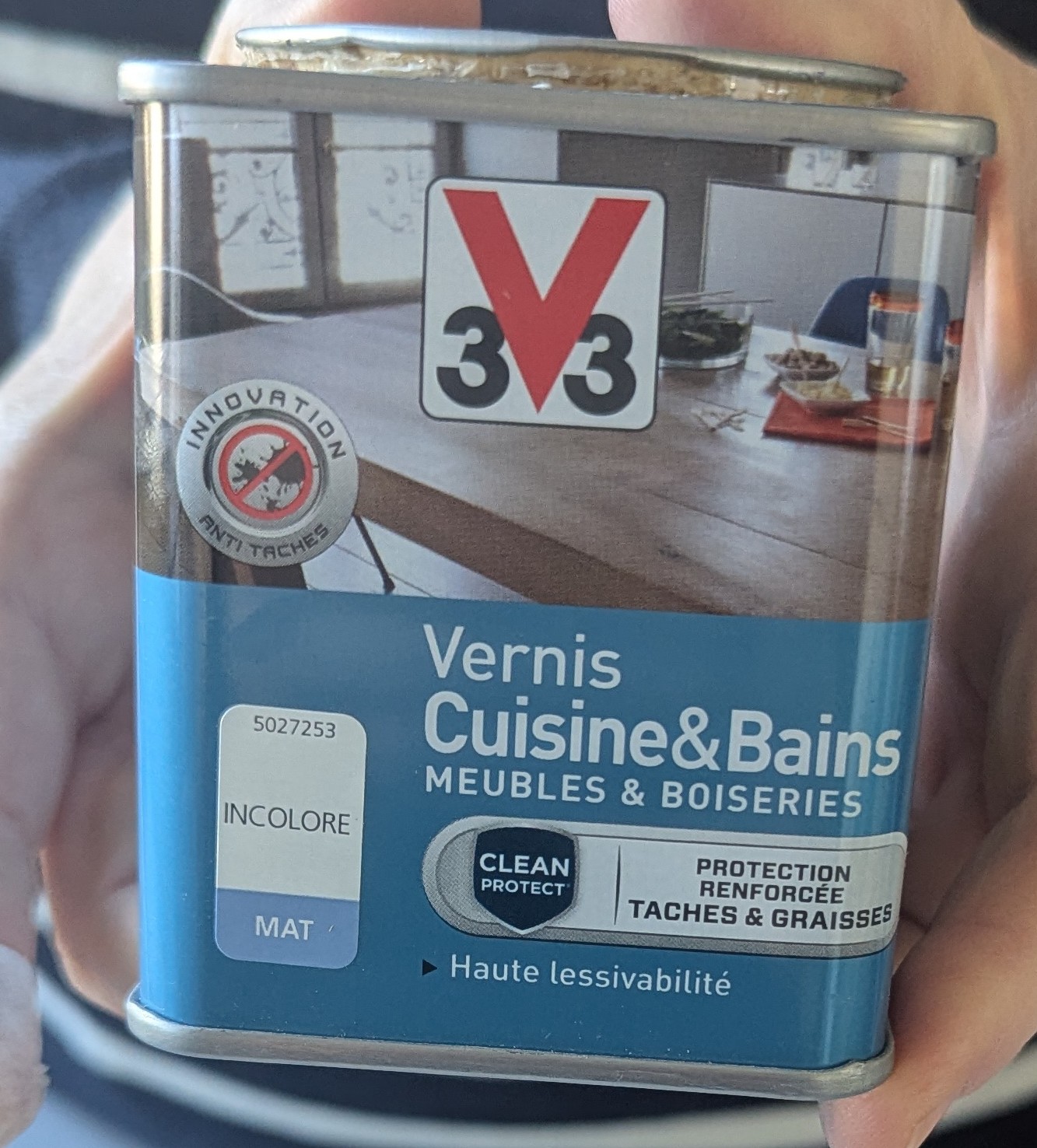

Vernir (ici vernis cuisine et bains, meubles et boiseries, mat, incolore mais pas anti-UV donc le bois va continuer de foncer avec le temps + gros pinceau plat)

2e séchage :
Laisser sécher (avec ce vernis il faut attendre 2h, 24h pour un séchage complet). En absorbant le vernis la feuille de bois va se gondoler plus qu'après le gansage. Une fois sèche elle va retrouver sa forme originelle.

On recommence :

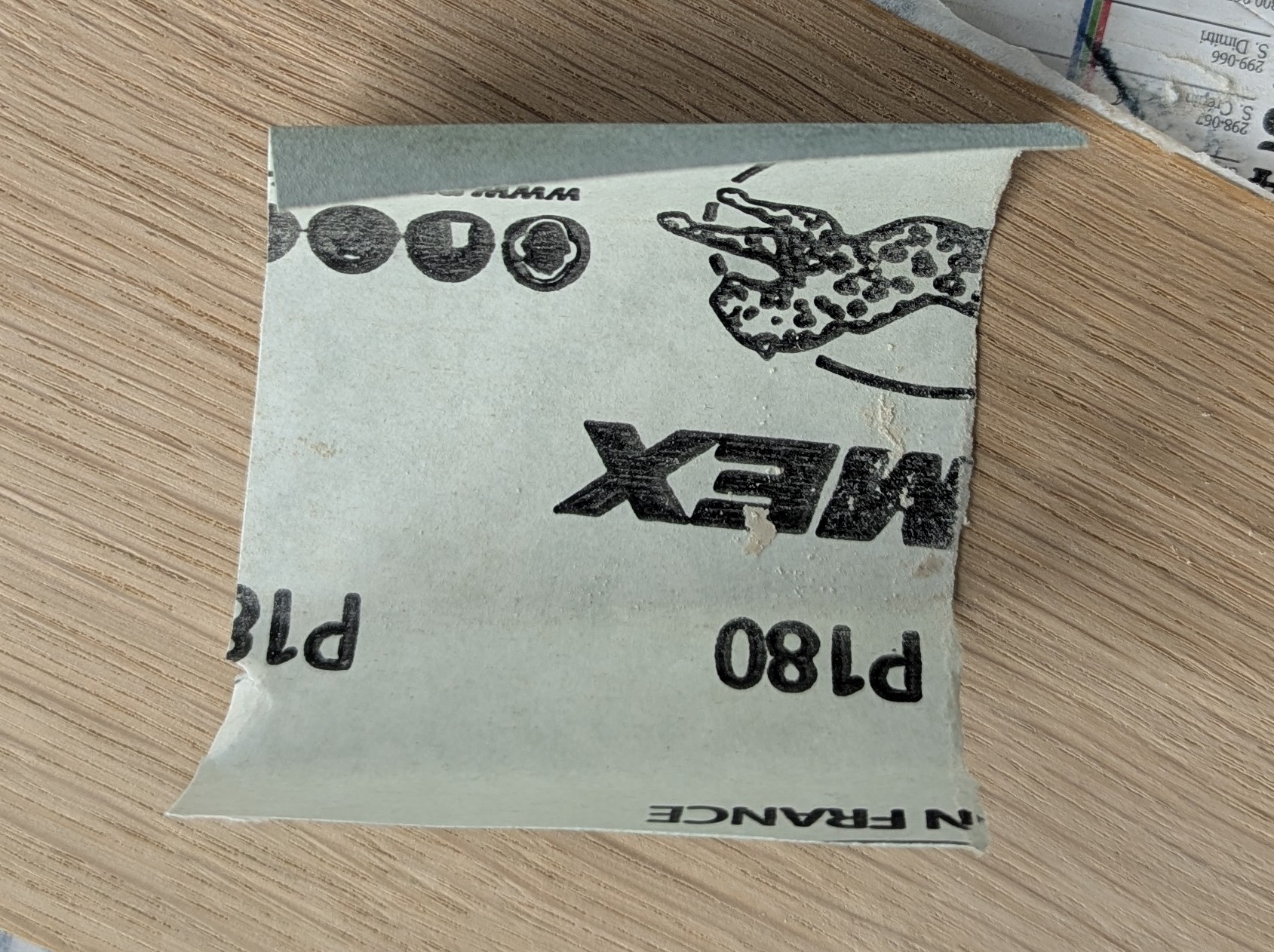

On réitère l'opération : poncer une 2e fois (P180), nettoyer, vernir, laisser sécher

Remarque : le P150 est plus abrasif P180

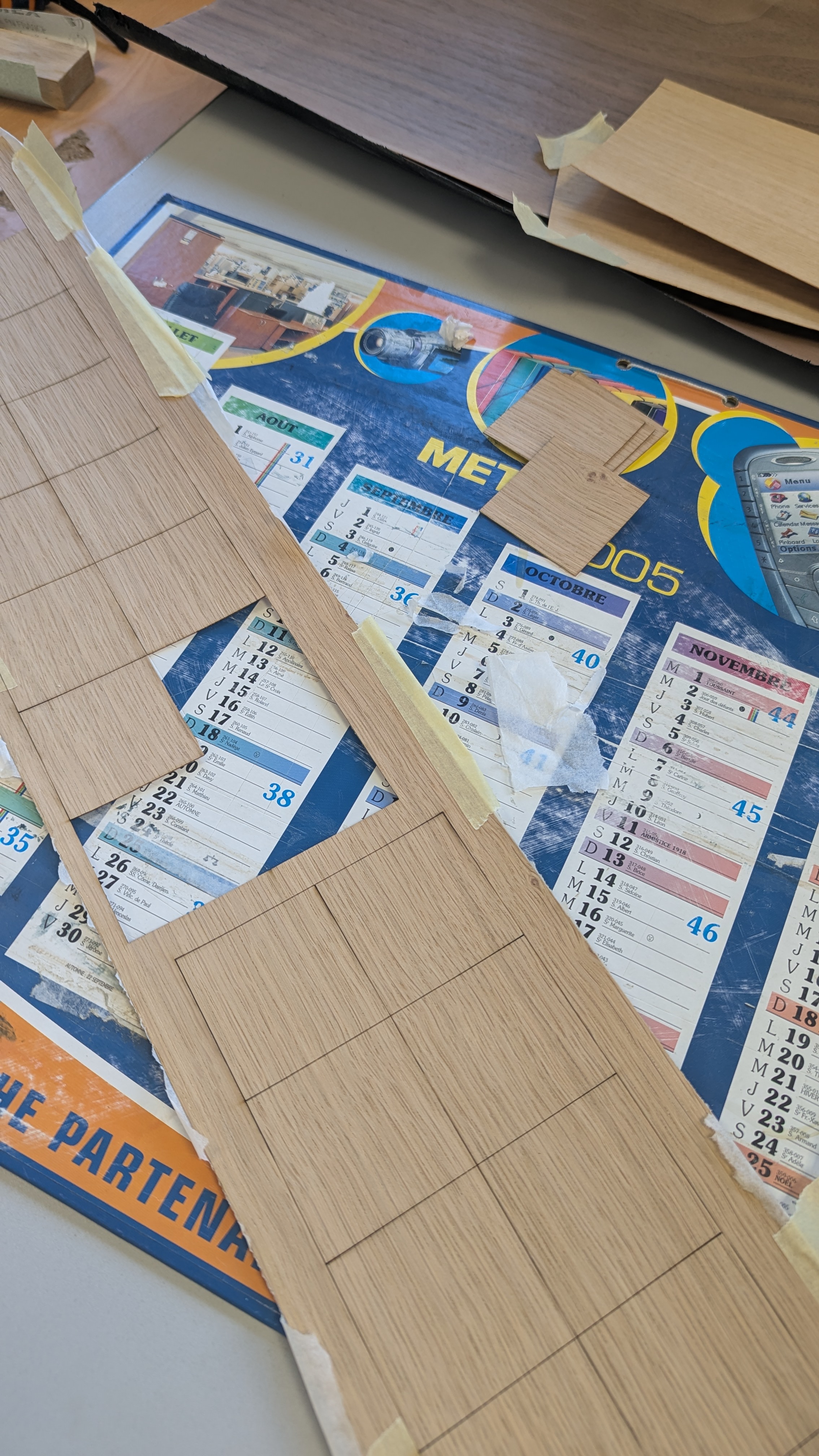

Découpe :

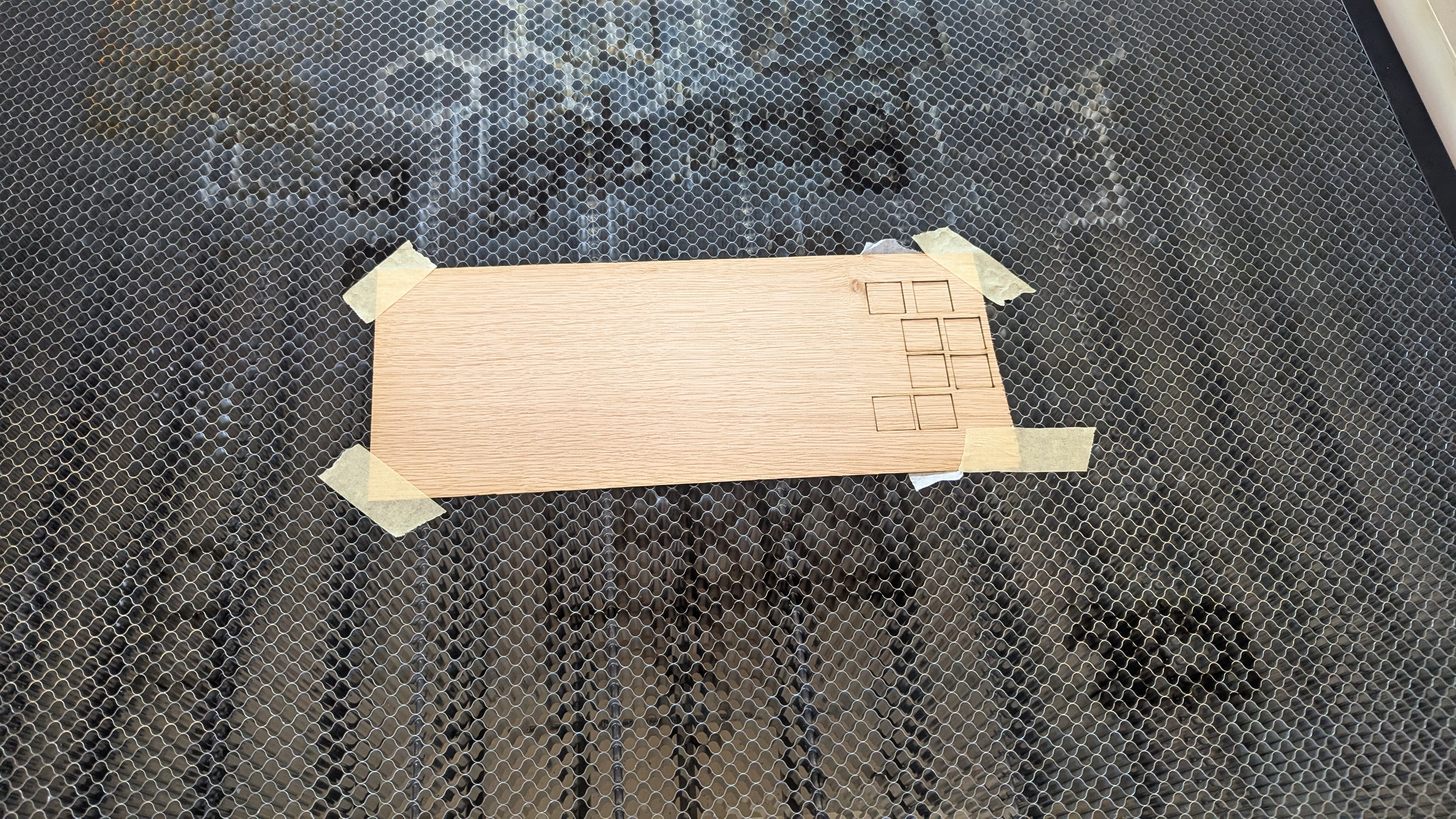

Mettre un nid d'abeille dans la découpeuse laser pour ne pas que les pièces tombent.
Bien positionner les feuilles de bois parallèles à la machine pour perdre le moins de matière possible puis les plaquer avec du scotch pour ne pas qu'elles se déplacent. le scotch ne se tient pas très bien sur le nid d'abeille, on est parfois obligé de mettre un support en dessous (chute de mdf)

Obstacle : Certaines feuilles se replient sur elles même, on ne peut pas les placer dans la machine sans qu'elles se fendent en leur centre
(PHOTO)
Solution de fortune / bricolée ??? : remettre une couche de colle en dessous et de vernis au dessus limite cet effet. Lorsque ce n'était pas suffisant on a été obligé de découper les feuilles au cutter dans leur longueur (sens de la fibre) -> moins fragile lorsqu'on les plaquer autour d'une planche en enrouler du scotch sur toute la (longueur ?).

PHOTOSSS

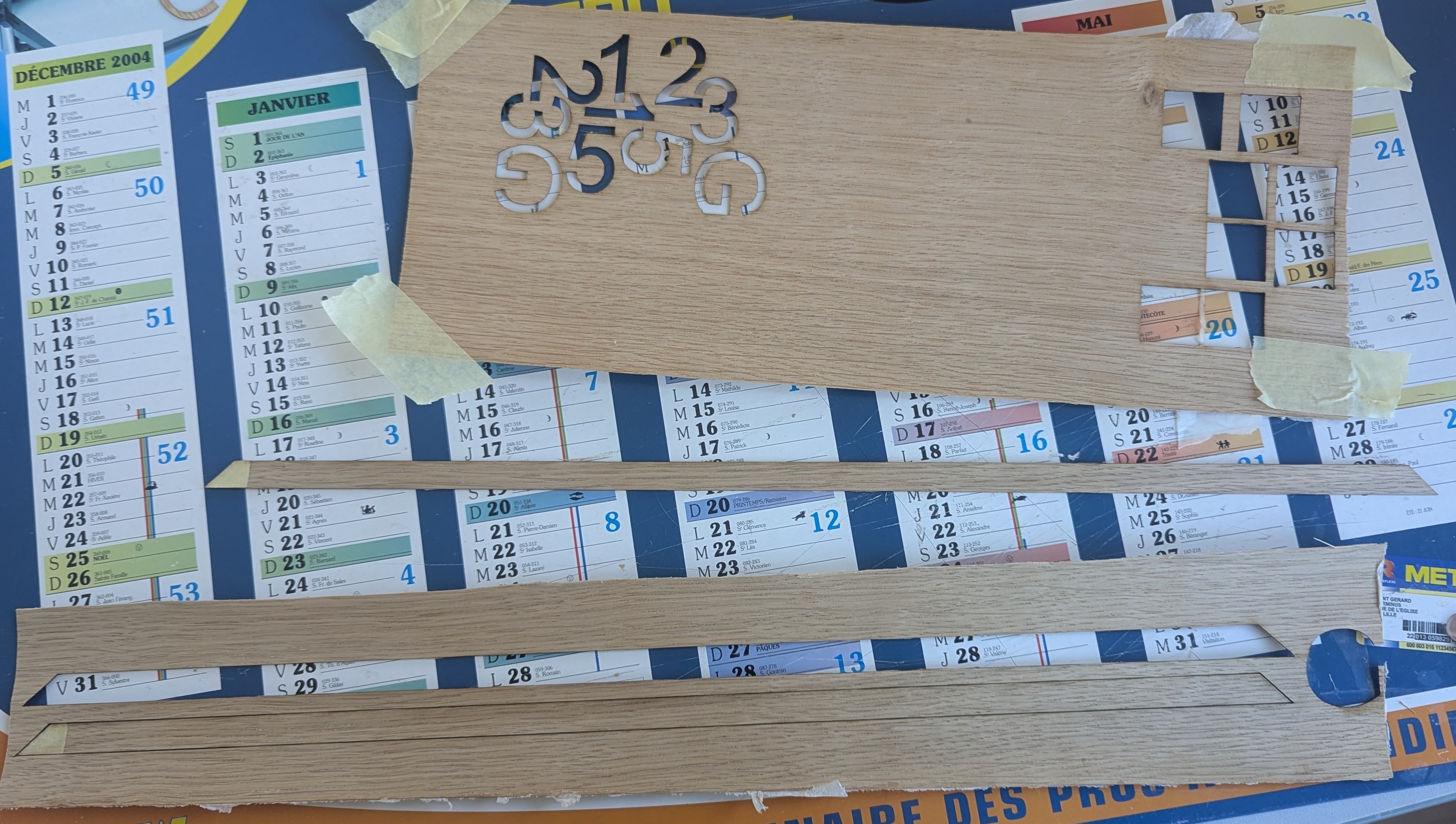

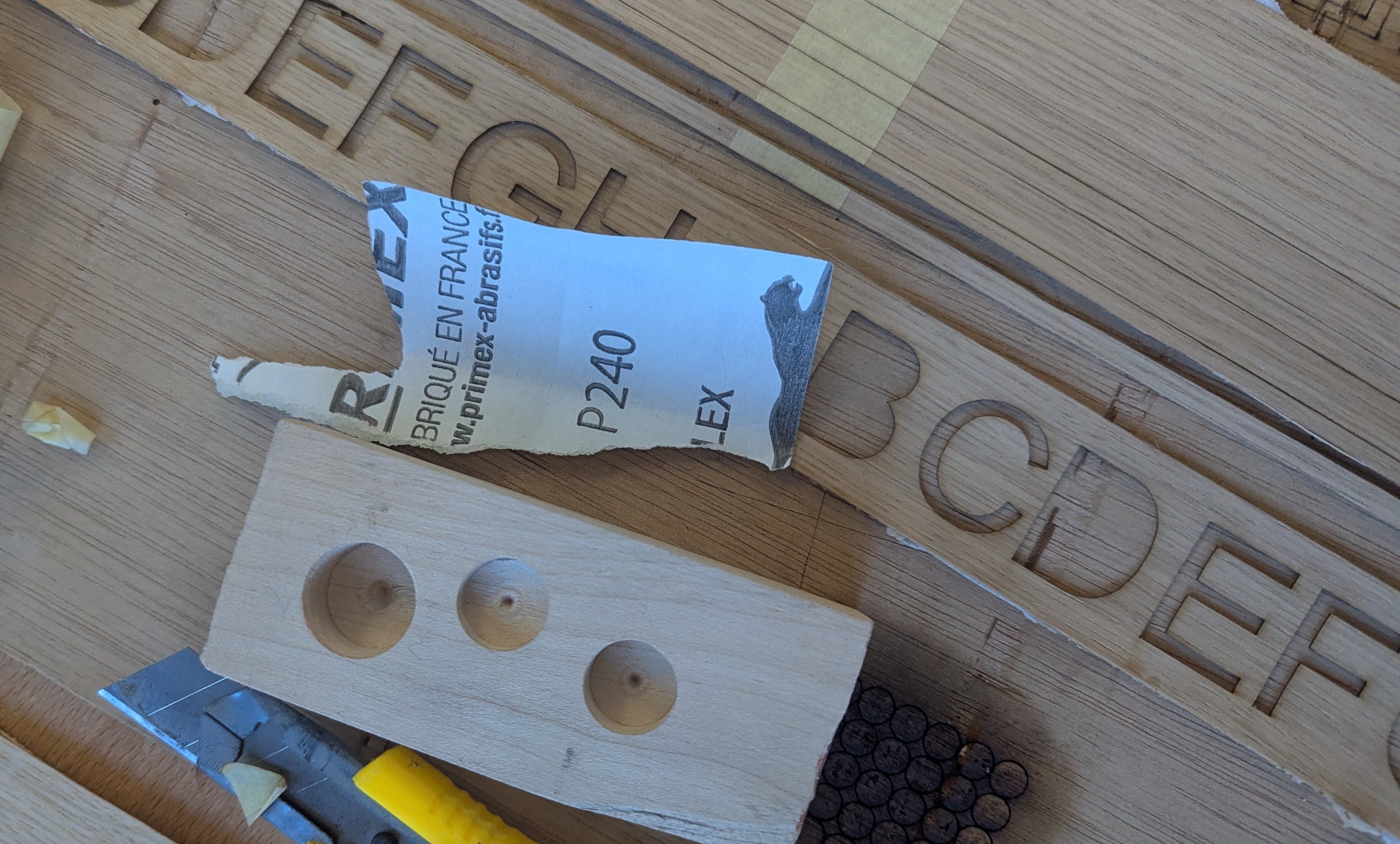

Toujours économiser au maximum la matière en serrant les découpes pour pouvoir gérer les imprévus et ne pas manquer de matière.

Paramètres :
Vitesse : 300 UNITE ? (450 au début, le laser ne découpait pas efficacement les bandes, on devait finir au cutter donc on a réduit la vitesse)
Puissance max : 100 (pourcentage ??)
Puissance min (pour ne pas cramer les coins) : 50

Observation : Parfois nous avons mal calculé et (la découpe ??) dépassaient de la partie gansées. Les (lettres et chiffres ??) ainsi découpées étaient extrêmement fragiles et se cassaient très vite, d'où l’intérêt du gansage


BIEN GARDER CHAQUE ELEMENTS DECOUPES, INRERIEUR DES BORDURES POUR COMPLET INTERIEUR DES LETTRES (DU CHOIX POLICE)

ATTENTION CHANGEMENT POLICE INSKAPE ET LIGHTBURN

Collage :

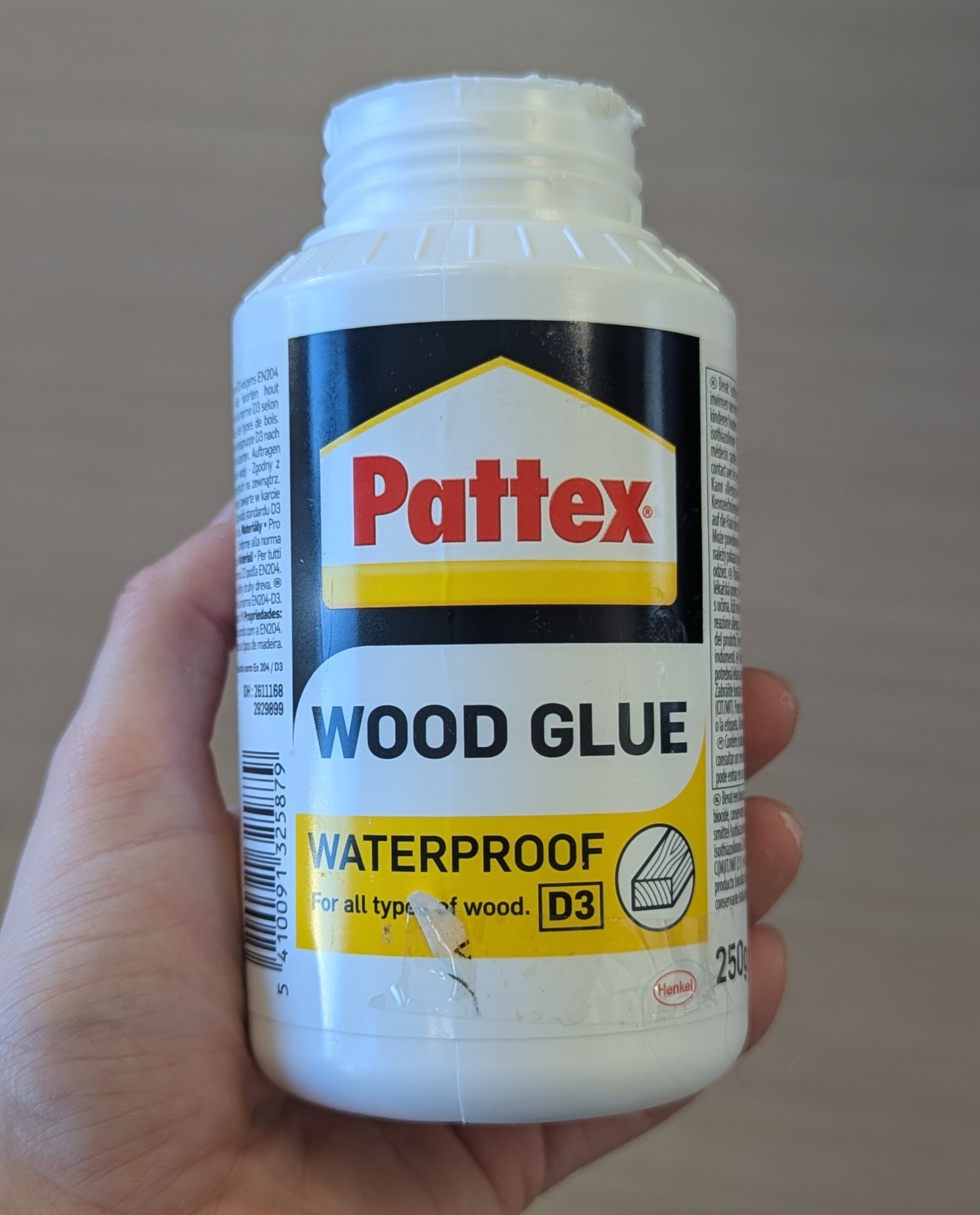

  • Matériel :* même colle à bois que précédemment

TROUVER NOM POUR BORDURES CLAIRES ET FONCEES

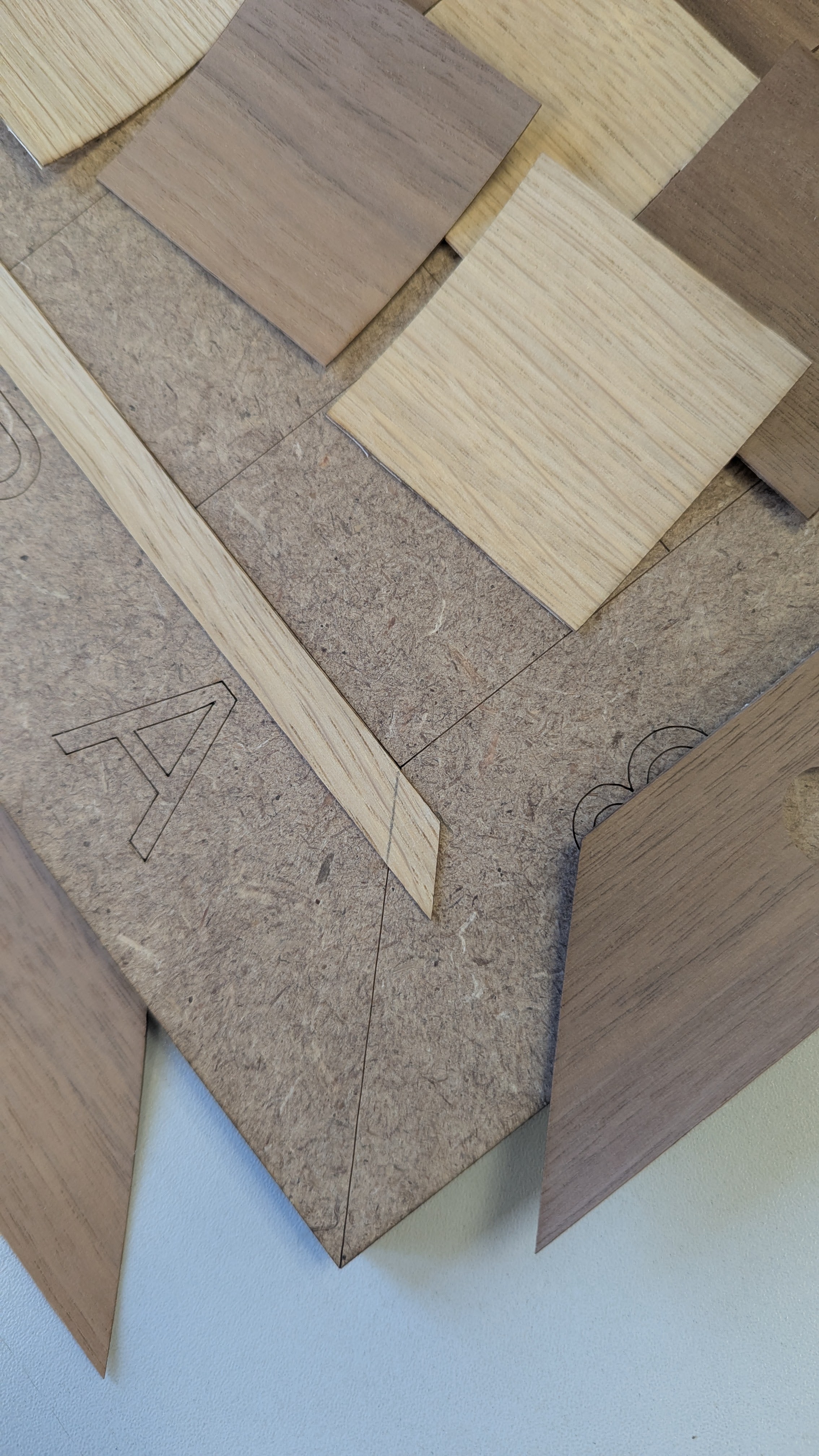

  • Deux bordures claires dans un angle

Coller dans un angle deux bordures claires afin d'avoir un cadre pour placer nos carreaux et former un quadrillage droit. aligner

Observation : bordures trop petites (1mm de décalage du à l’imprécision du laser) -> réimpression des bordures, trop longues (43 mm), puis les découper au pour obtenir le tracé exact (REFORMULER)

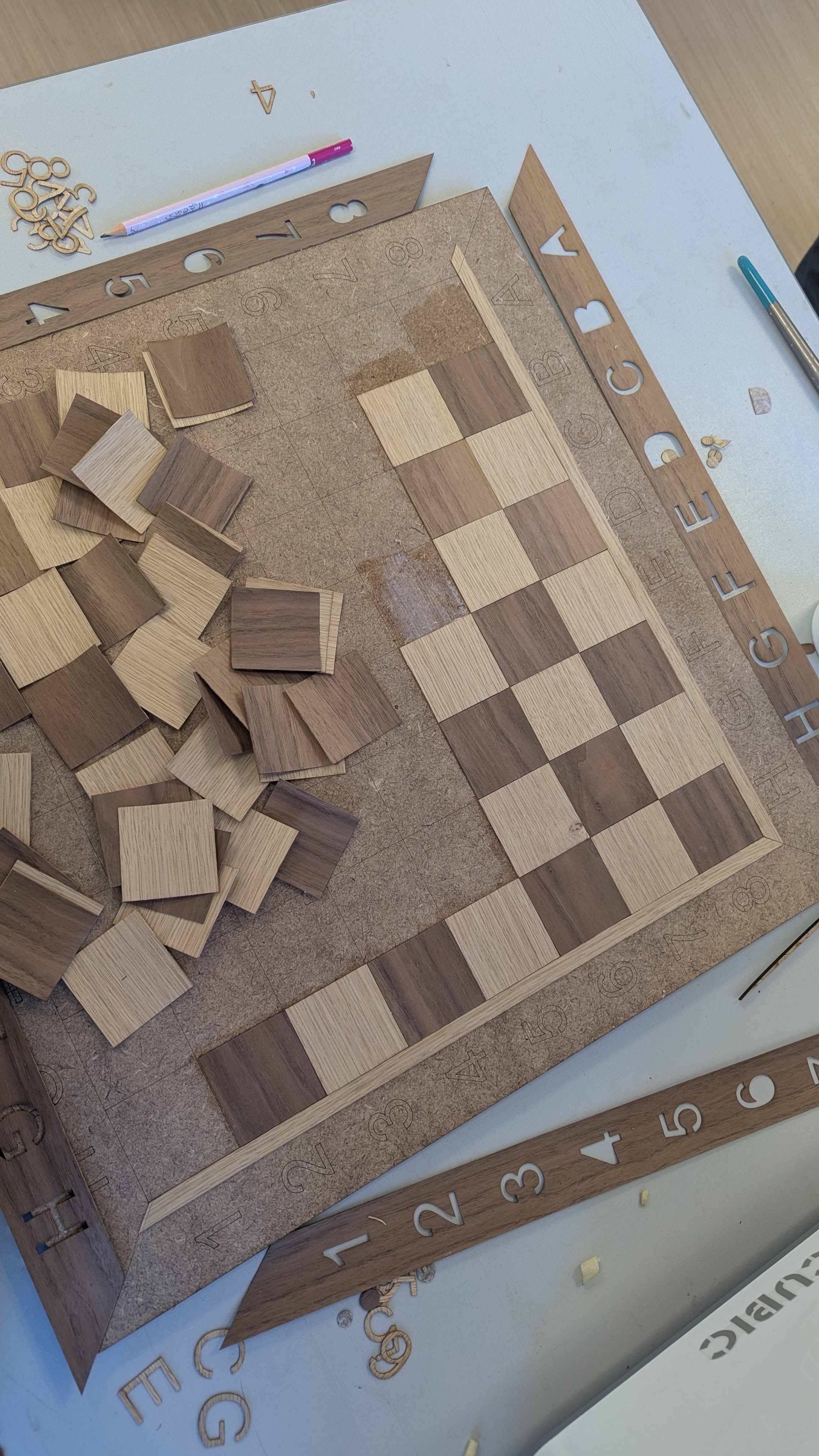

  • Le quadrillage

Case blanche à droite (en A8 et en H1)
Se servir du quadrillage gravé pour aligner les carreaux et ne pas avoir un décalage à la fin (ils sont légèrement plus petits que prévu dû à la précision de la découpe laser).

Essai 1 : colle sous le placage que l'on vient presser à la main contre la bande
Observation : le MDF pompe la colle, il faut donc en mettre aussi sur le plateau

Avec la colle des deux côtés : temps de pose
Essai 2 : à la main -> certaines parties se décollent (notamment les bordures qui sont plus imposantes donc plus dures à plaquer)
PHOTO ??
Essai 3 : utilisation de plexiglas pour faire contre poids -> plus efficace mais on doit quand même appuyer dessus, on perd du temps

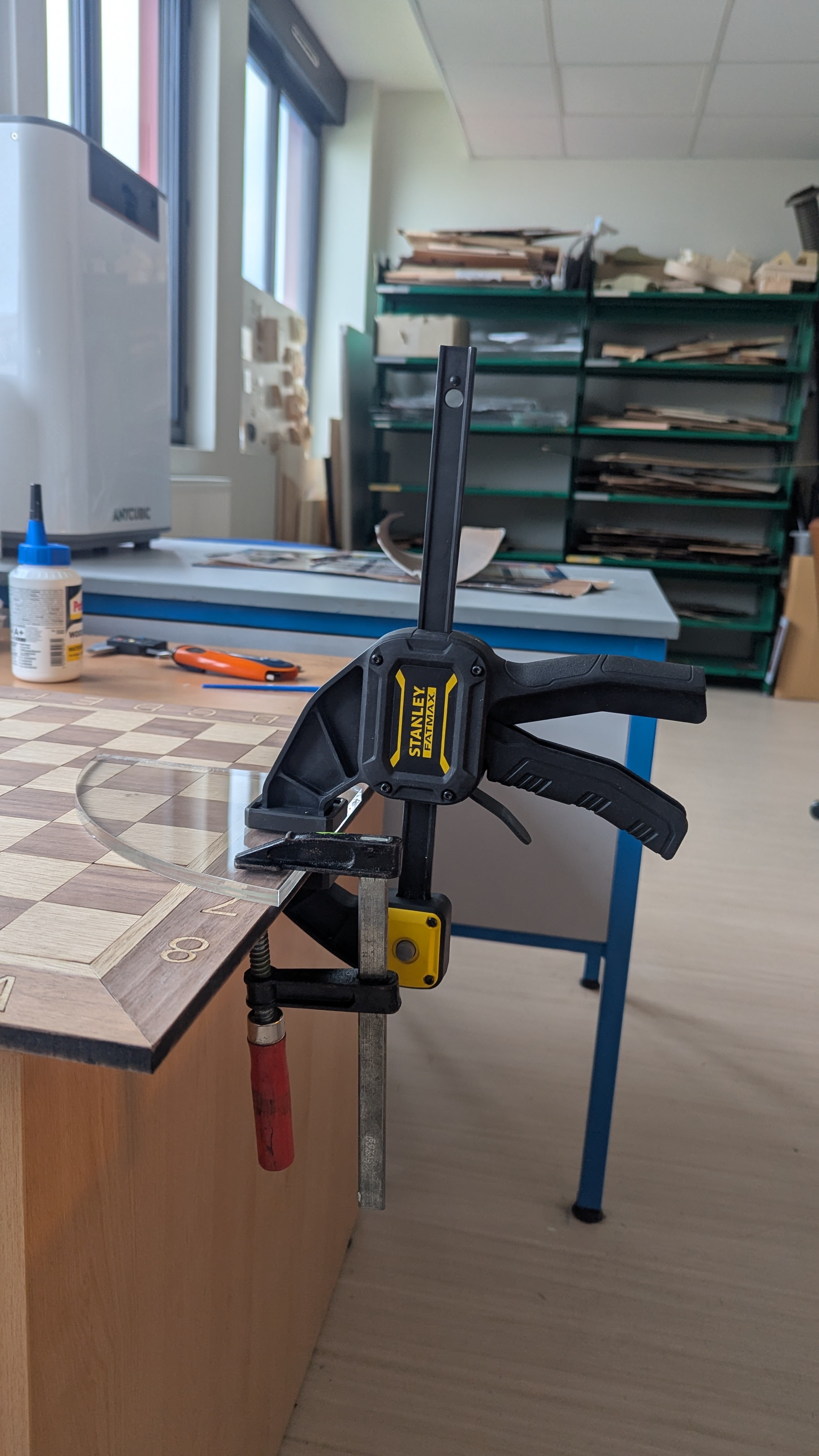

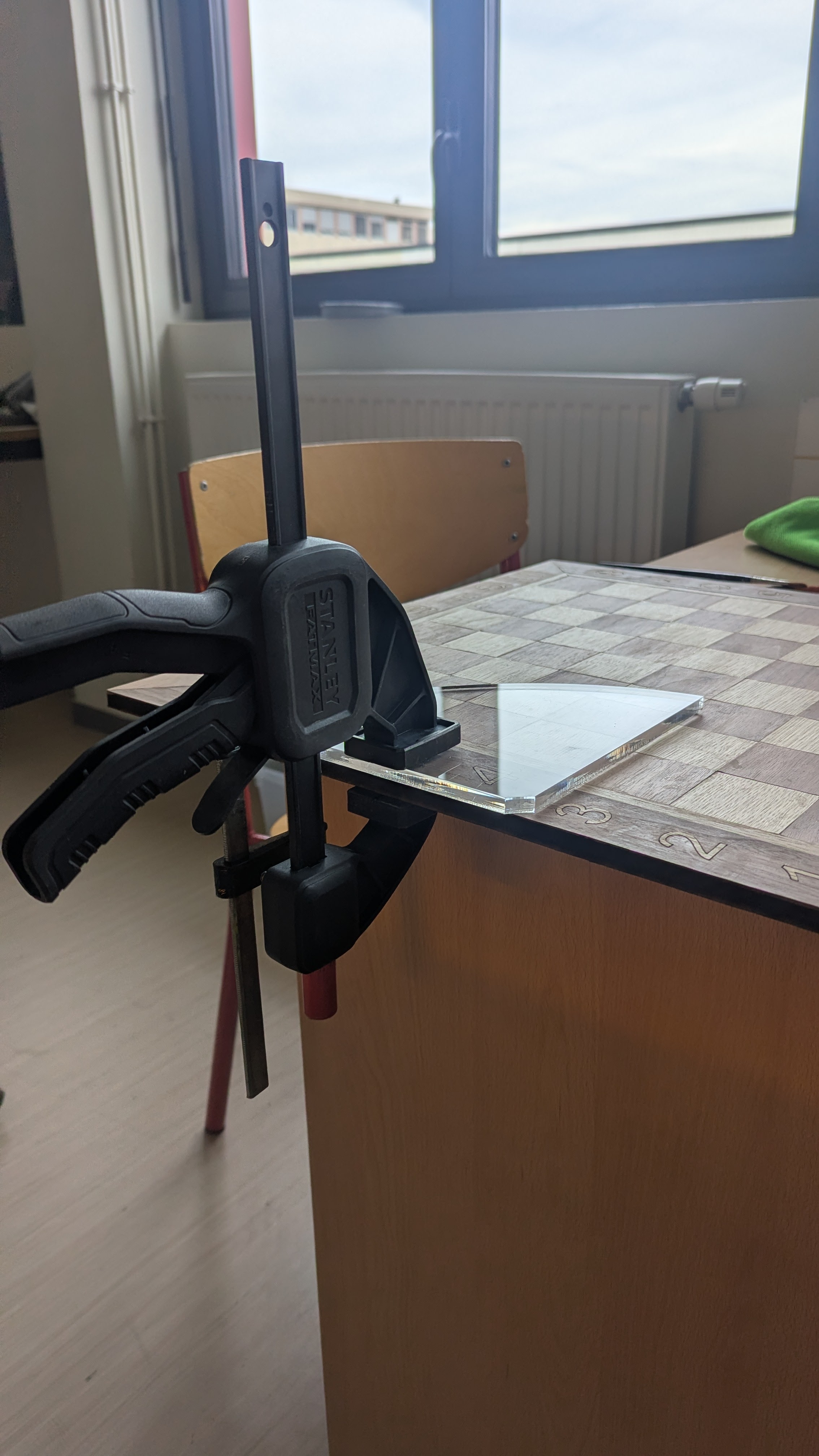

Essai 4 : utilisation de presses, on pensait que le gansage éviterai leur utilisation, on pourrait s'en passer mais cela reste l'option la plus simple / pratique

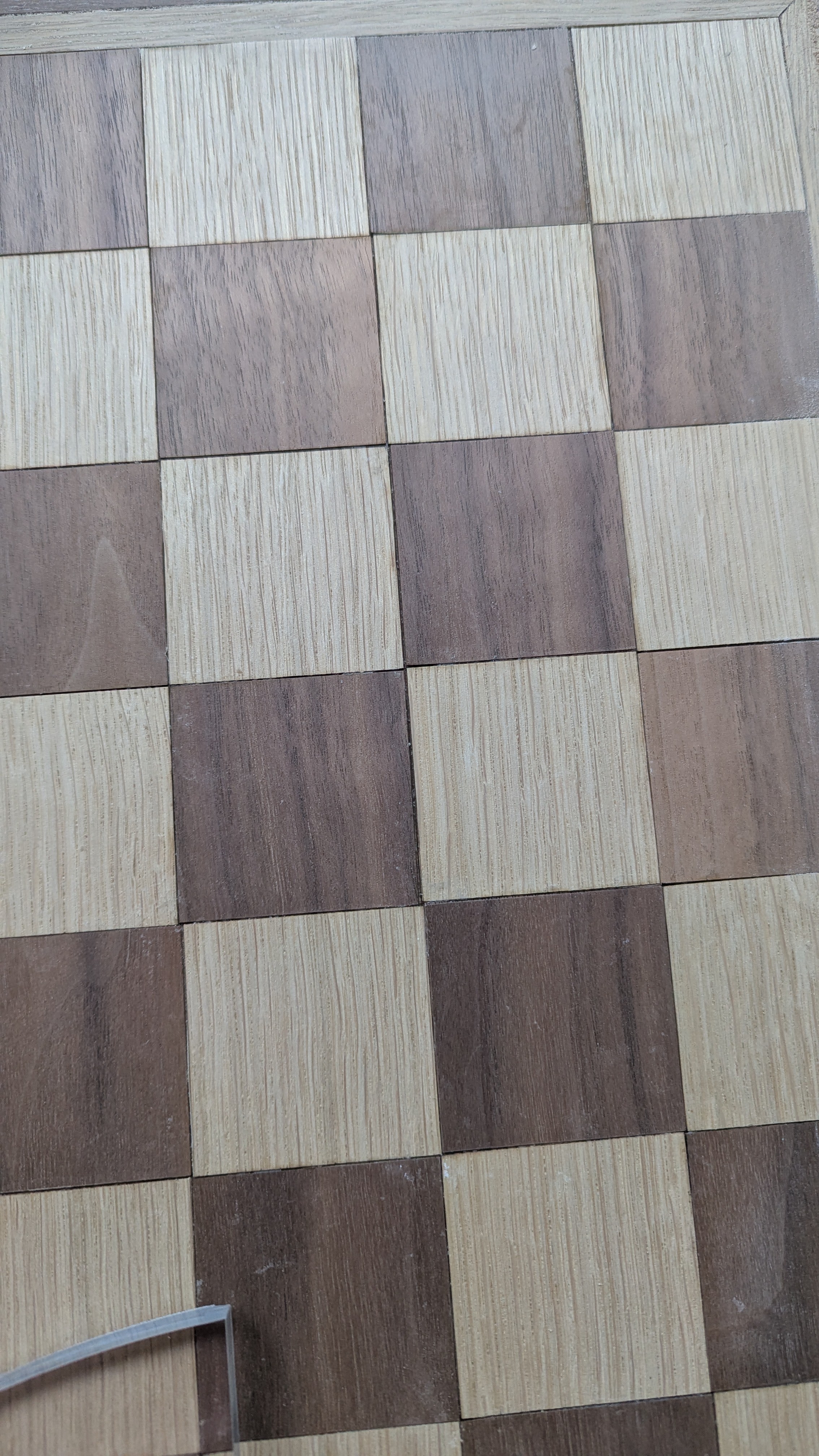

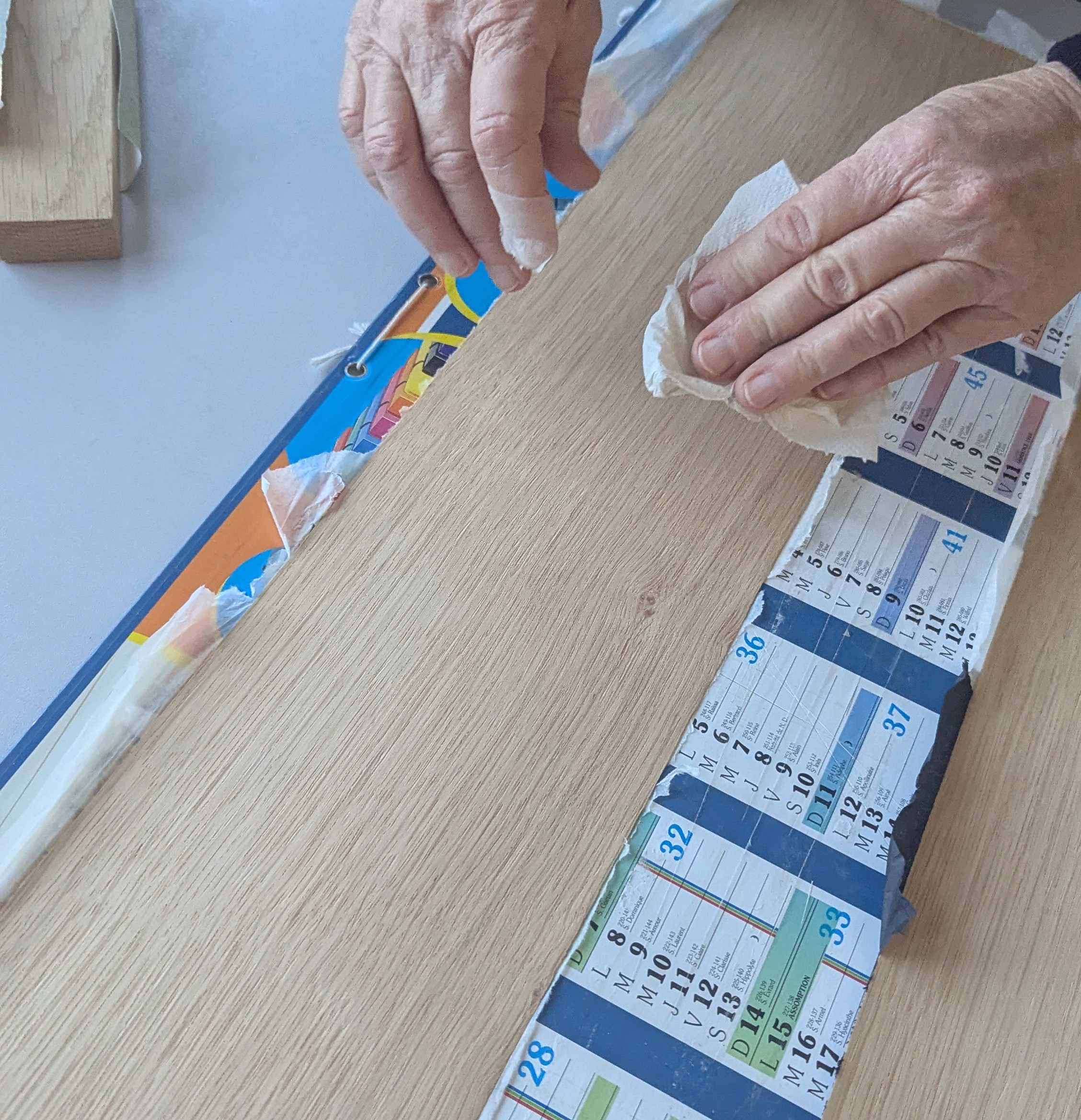

Bien nettoyer la colle qui déborde au fur à mesure avec un chiffon humide (en JAUNE).
Ici des traces ont persistées, nous pouvons les enlevant en ponçant mais il faudra alors revernir l'échiquier.

Observation : la feuille de noyer gonfle plus que la feuille de chêne, elle s'agrandit ce qui crée un décalage dans le quadrillage et un léger chevauchement entre certains carrés

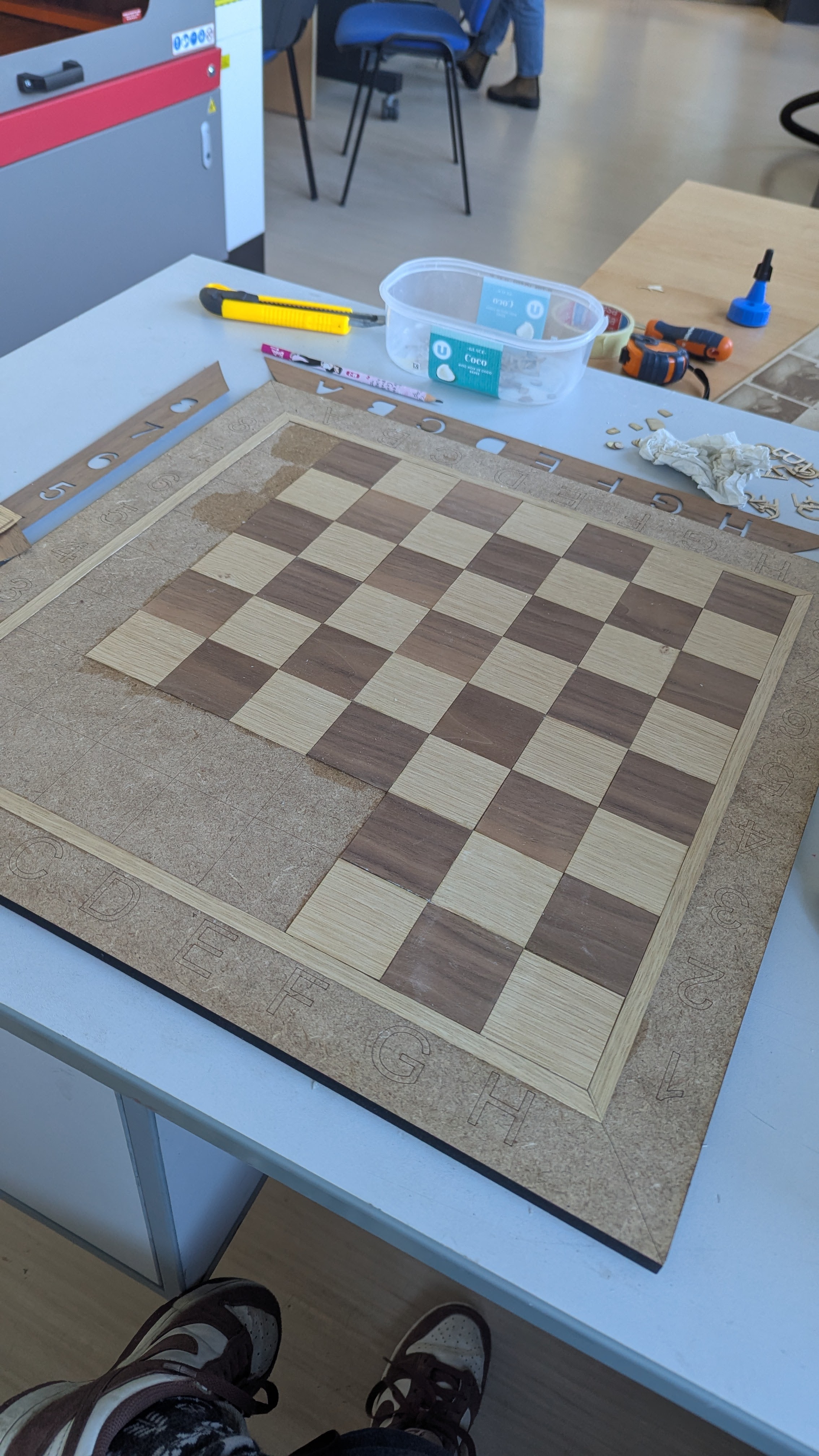

  • Fermeture du cadre

Coller les deux dernières bordures
poncer le côté des bordures pour les finitions, au cutter pour qu'elles s'imbriquent parfaitement

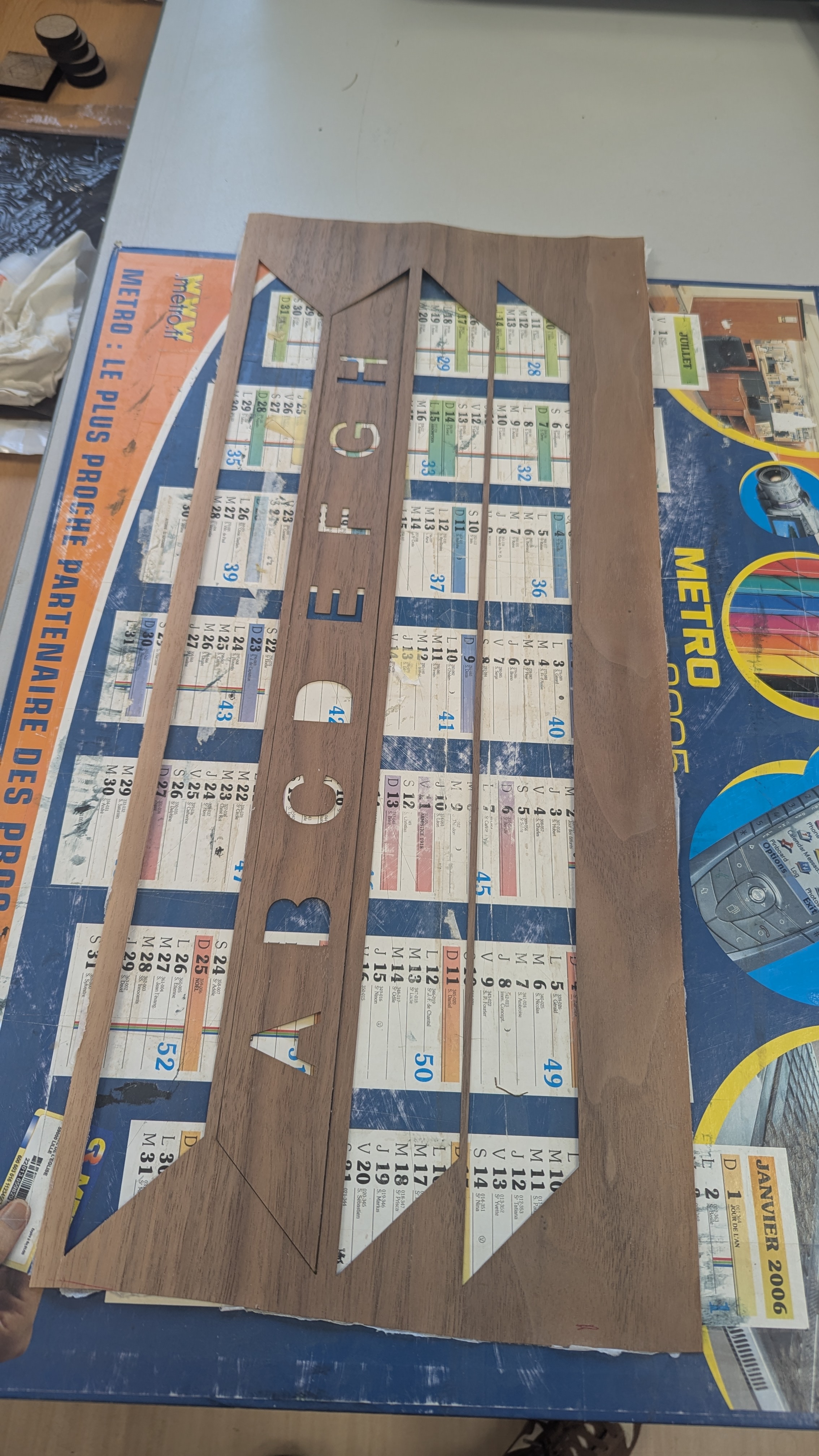

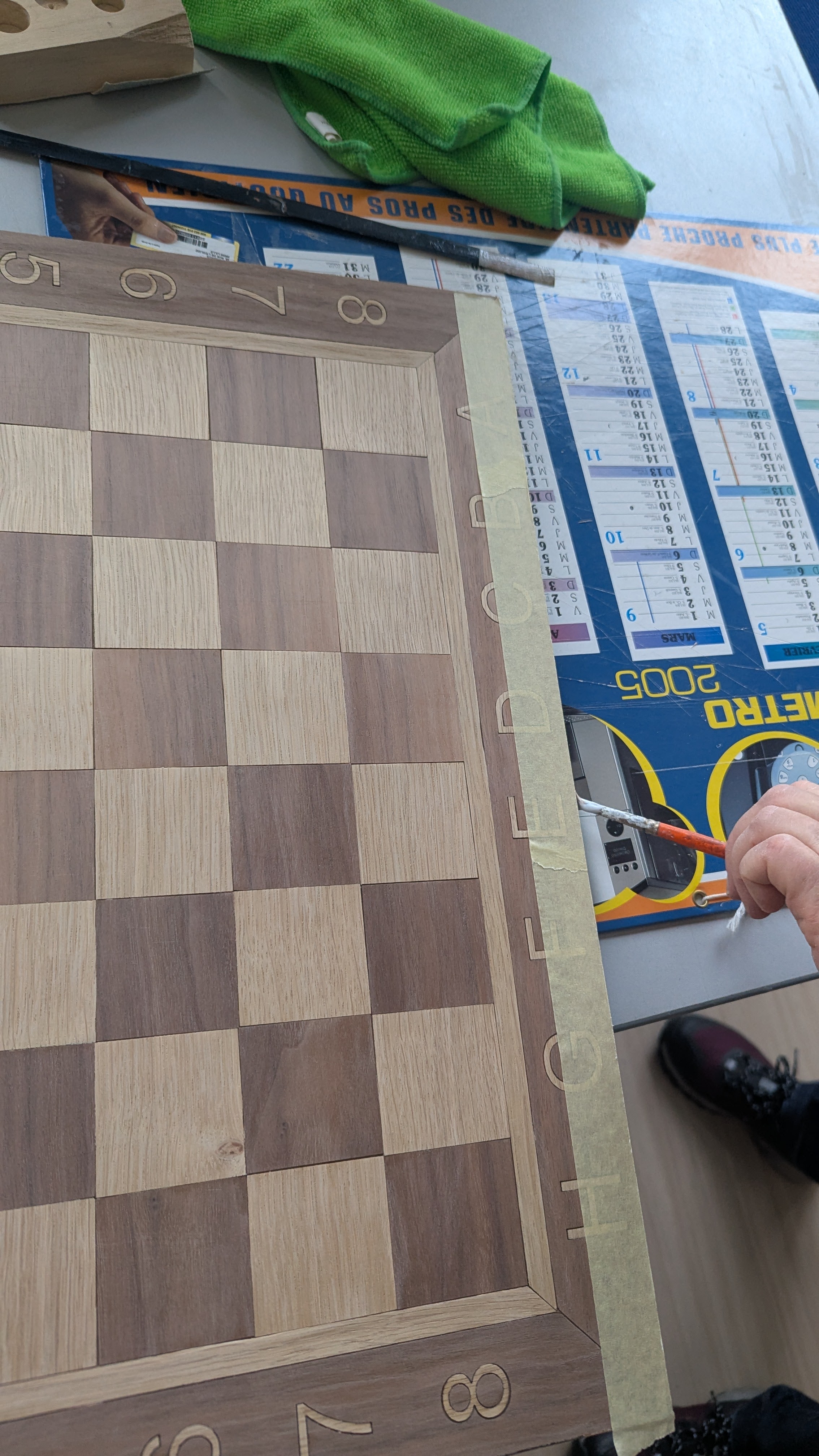

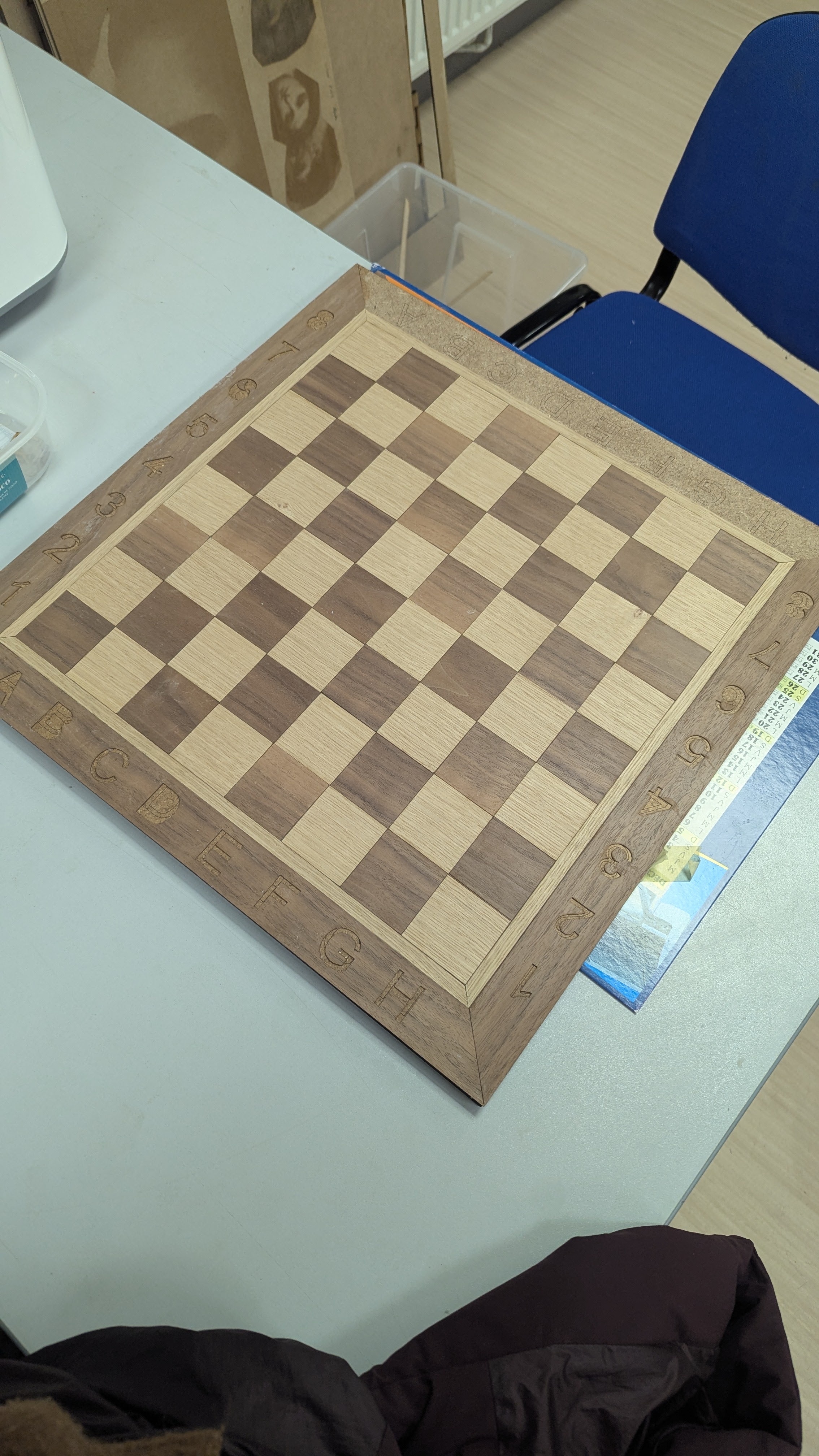

  • Reste des bordures

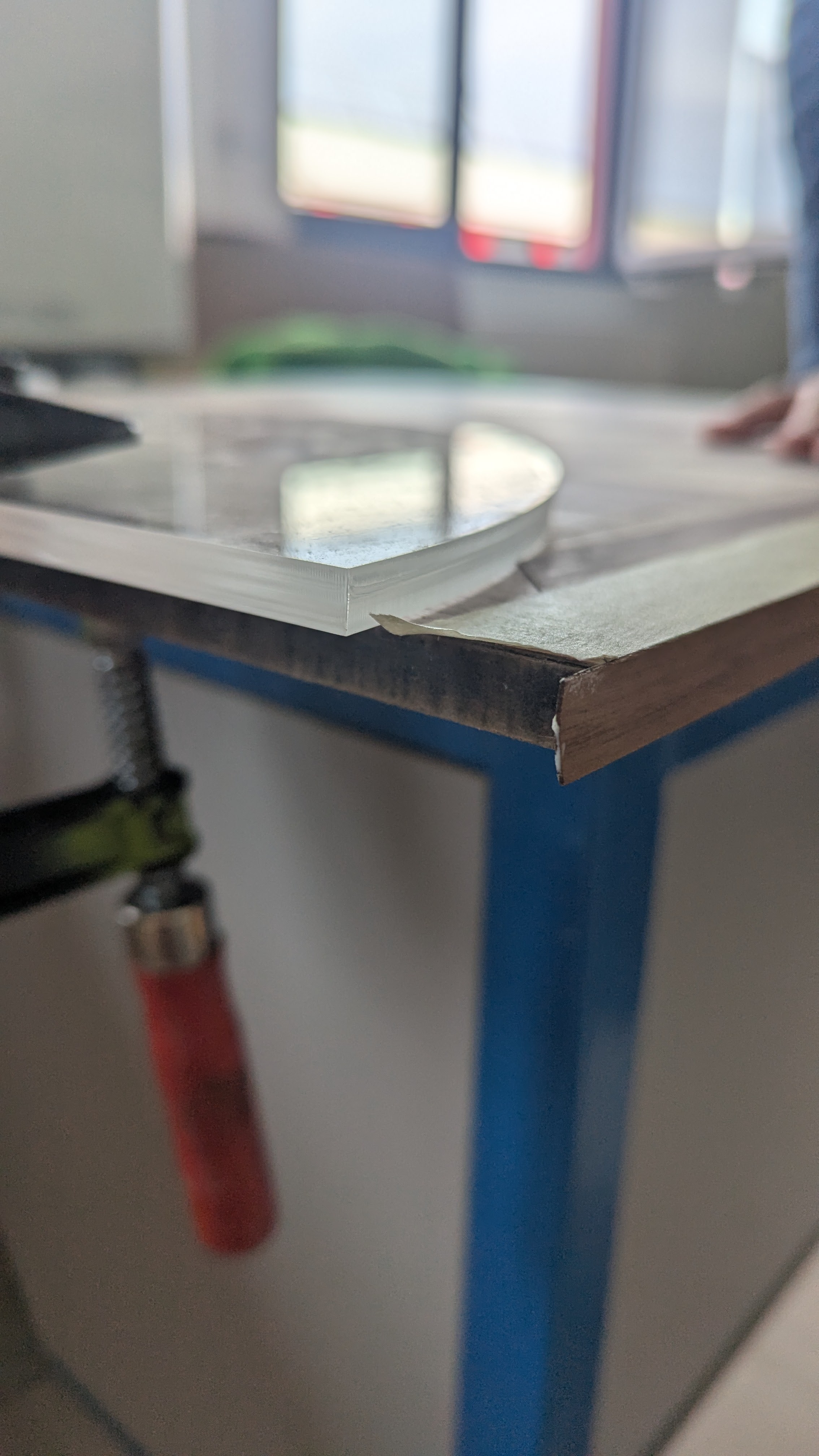

Observation : trop larges pour pouvoir se caler parfaitement sur le cadre de MDF -> les recouper un poil au cutter

Elles étaient prévues plus larges à la découpe afin qu'elles dépassent du plateau et que l'on ajuste parfaitement leur taille à celle de l'échiquier en les ponçant. (METTRE CA PLUS HAUT AUSSI)

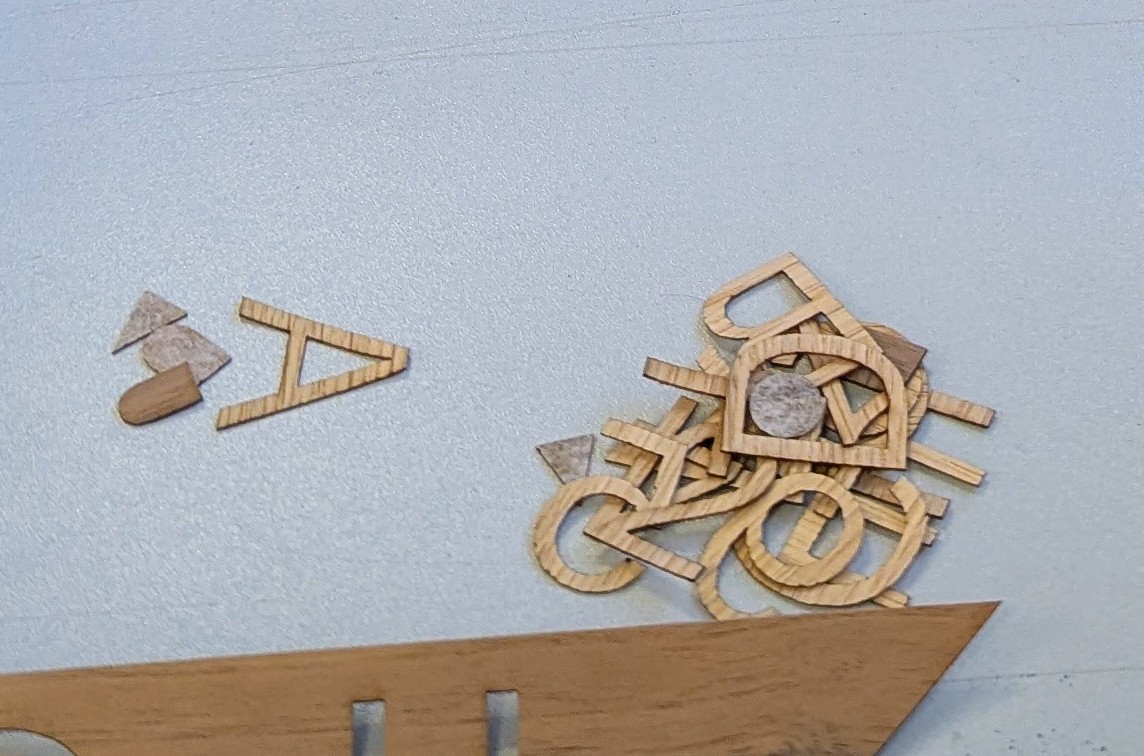

  • Lettres et chiffres
Imprévus :
  • Réimpression de nombreuses pièces (erreurs, pas toujours dans le bon sens du bois, casse irréparable, ...) d'où la nécessité de prendre ses précaution et marge (REFORMULER)
  • Certaines pièces ce sont cassées mais en fonction de l'intensité des dégâts cela ne se verra pas à la fin. Il suffira de bien les positionner en les collant.

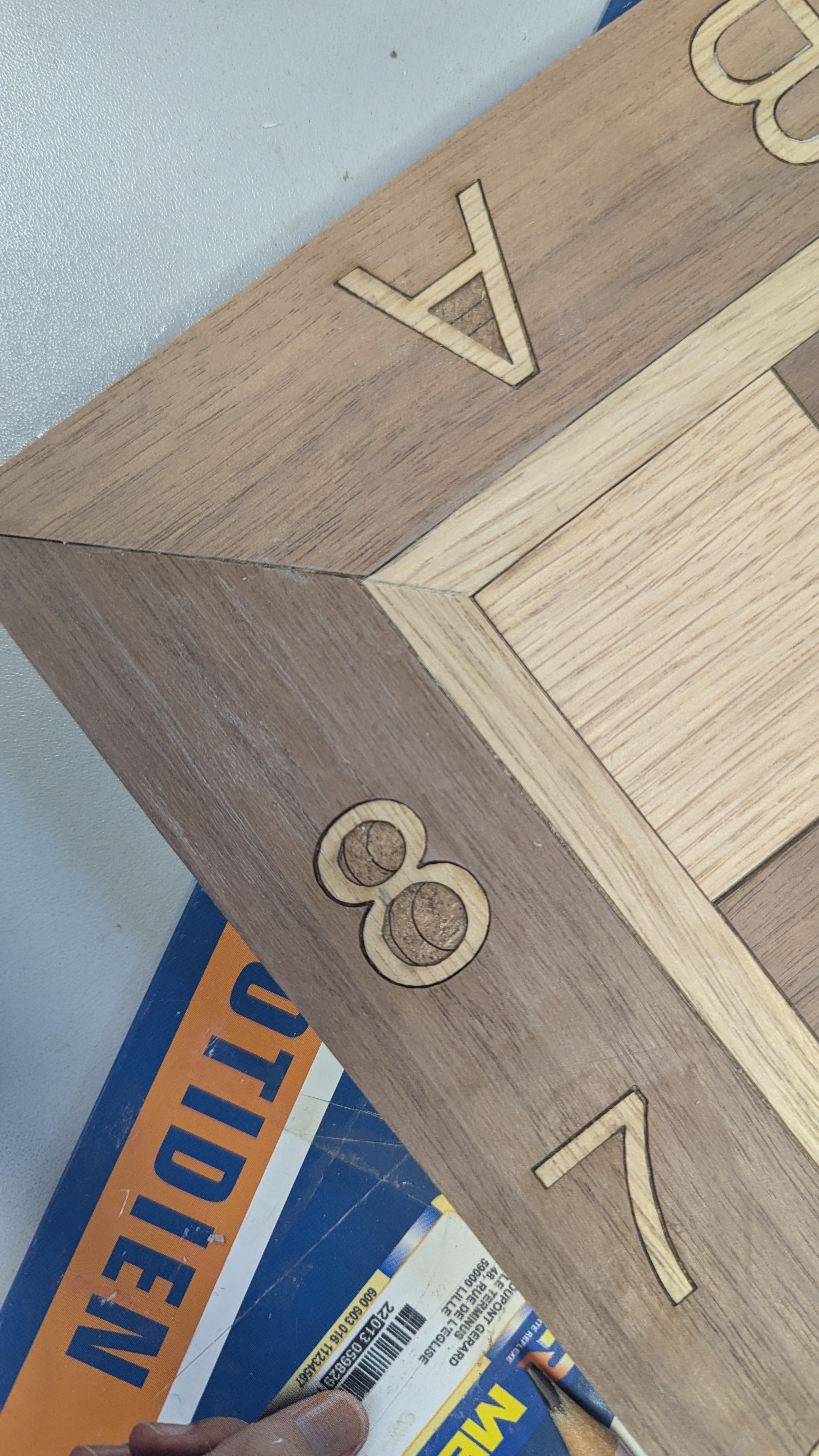

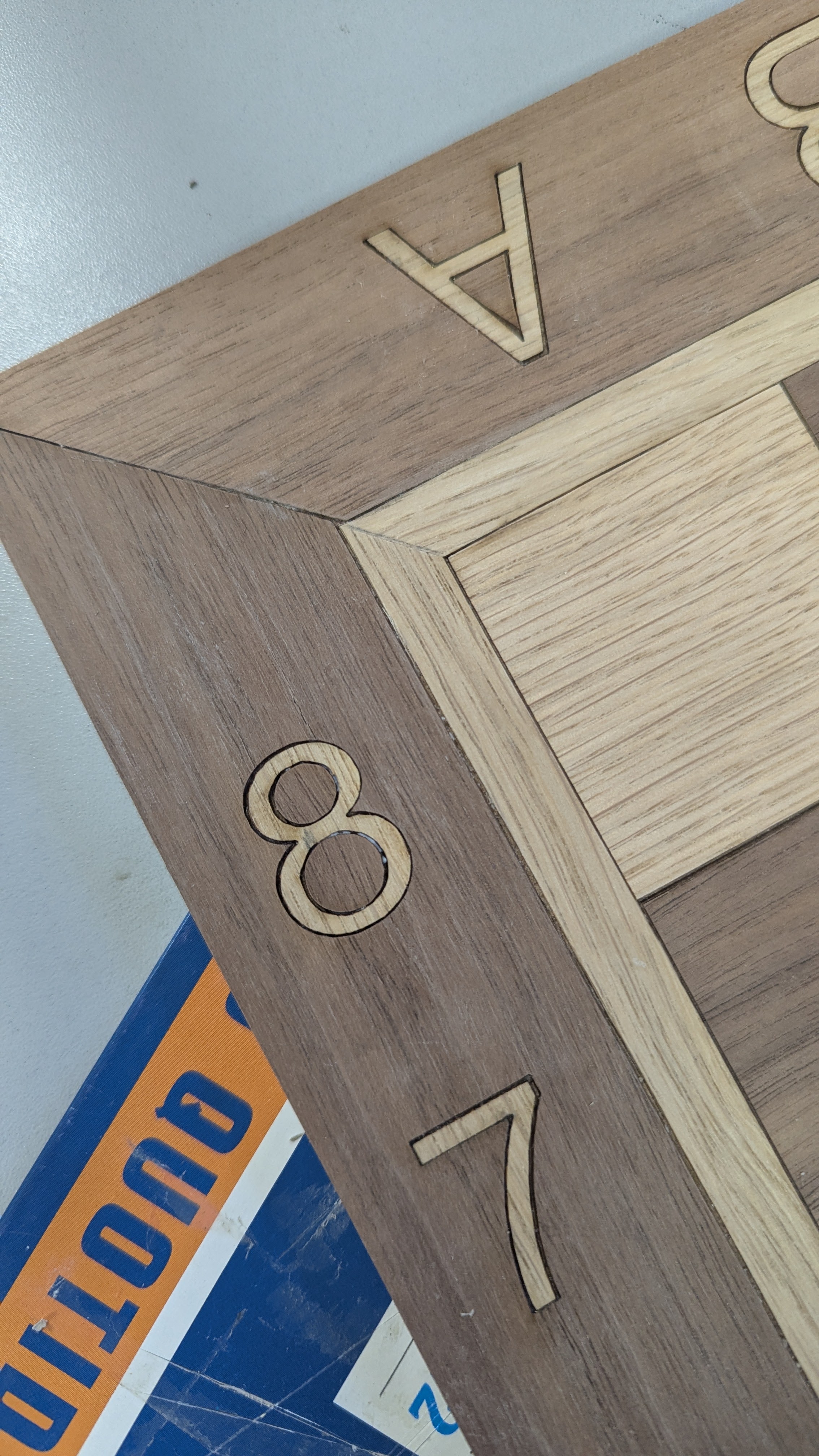

Bien placer les lettres dans le même sens du bois que les bordures lettre foncé dans le sens du bon bois

  • Les côtés

Poncer côté échiquier pour enlever le crâmé
Il aurait mieux valu coller la bordure avant pour qu'ils se chevauchent et qu'elle ne soit pas apparente
côtés plus long que le plateau -> on peut ajuster parfaitement en degrossissant le débord au cutter puis en ponçant DE L'ARRIERE VERS LE TRAVAIL pour coucher les fils

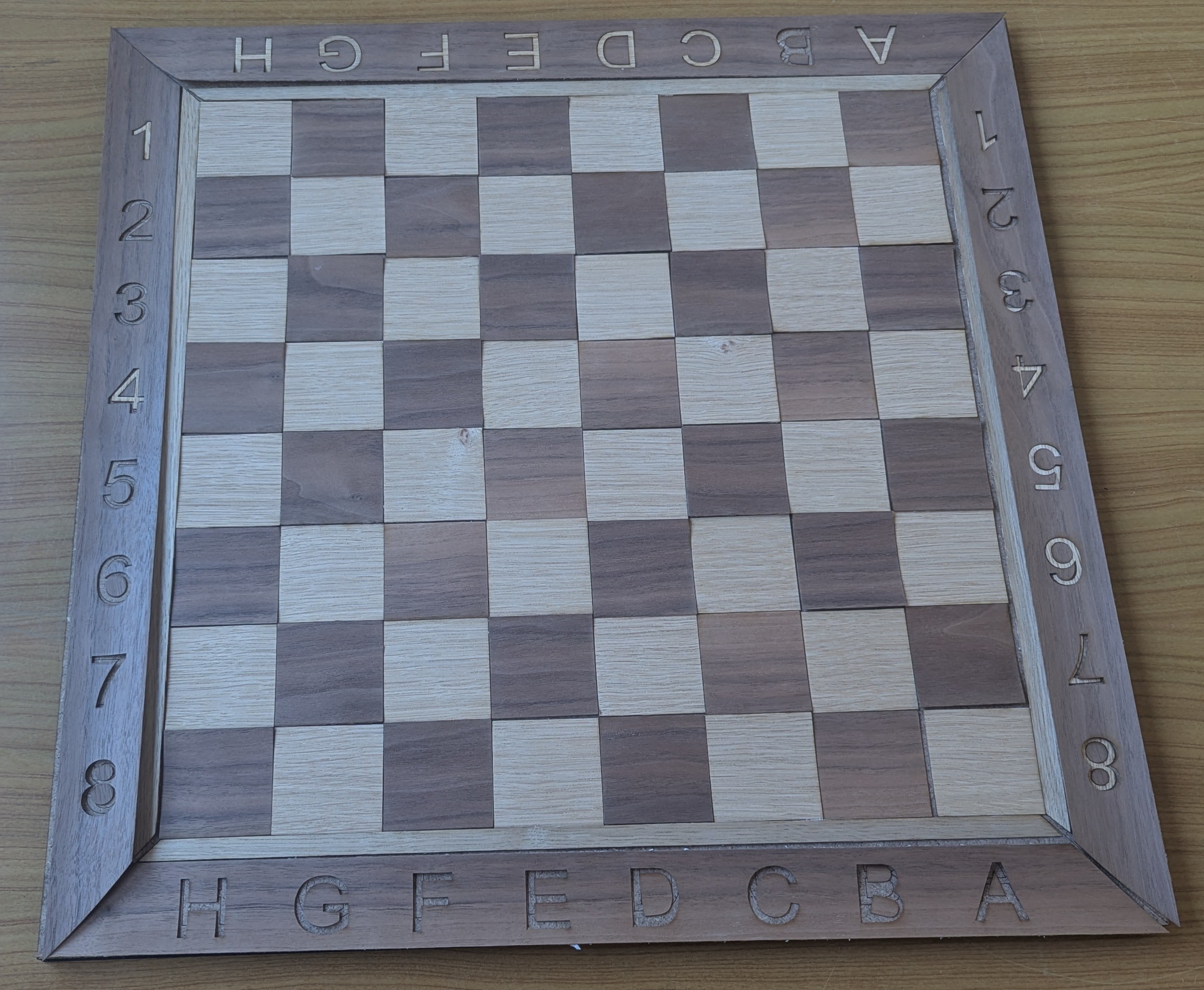

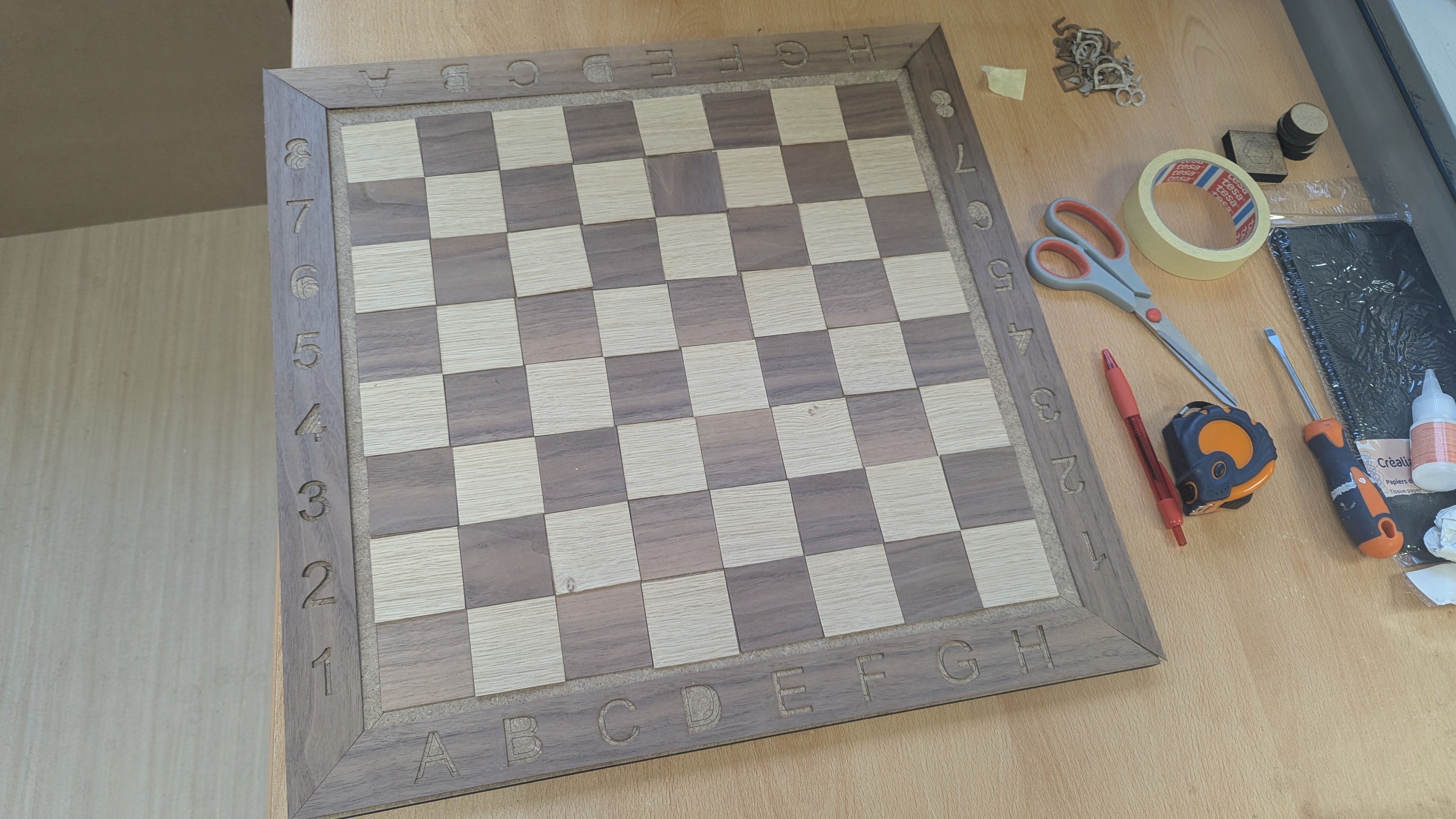

Finitions :
BIEN TENIR L'ECHIQUIER POUR NE PAS QU'IL BASCULE LORS DES MANIPULATONS (installé parfois un peu dans le vide, faire contrepoids avec ses mains pour ne pas qu'il bascule)

  • Ajustement de la taille des cases

Enlever délicatement au cutter un tout petit peu de fibres de bois sur certaines cases qui se chevauchent
PHOTO ?

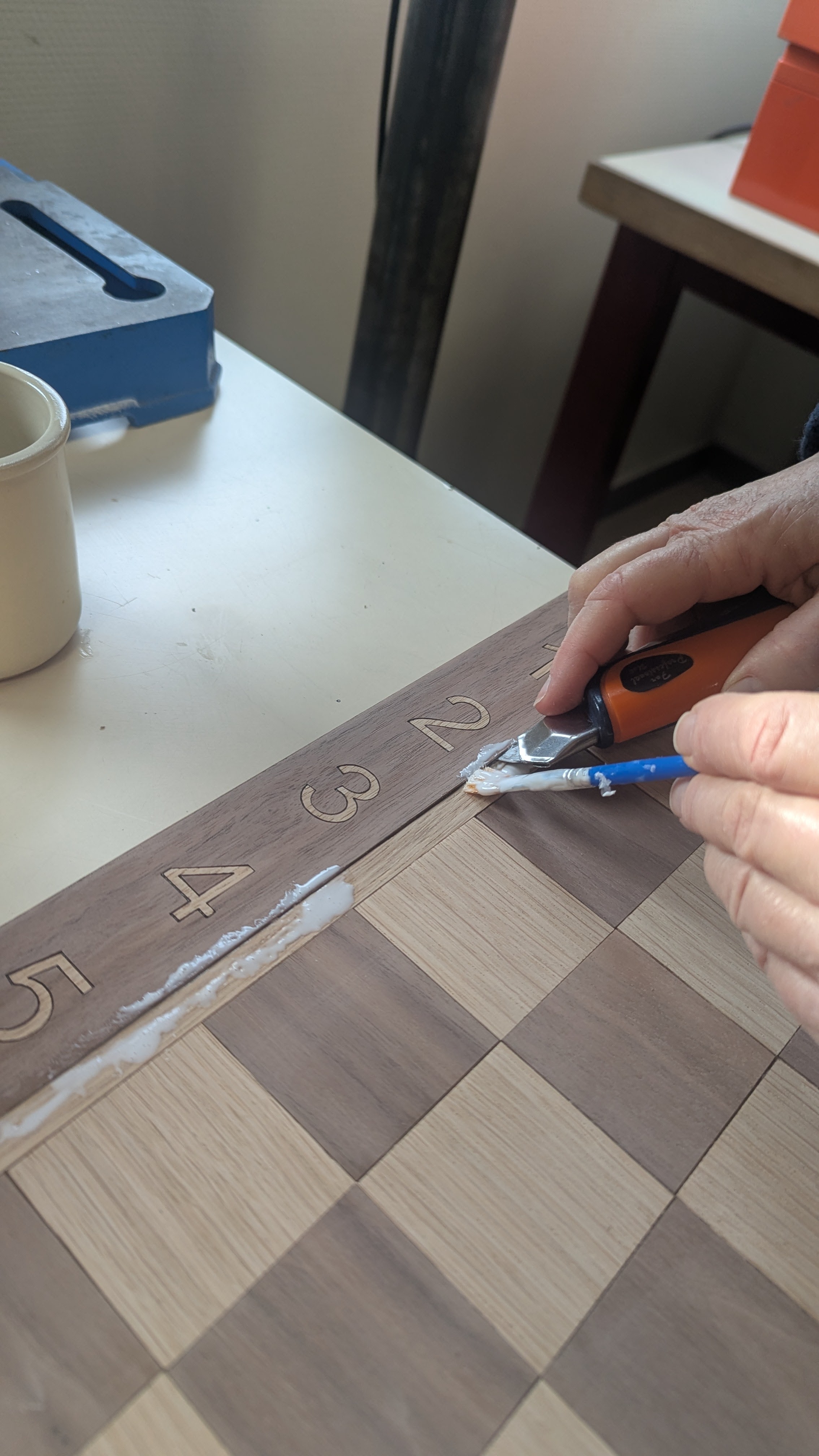

  • Recollage

Recoller quelques endroits (cutter pour soulever la case puis pinceau fin) notamment intérieur des bordures qui ont été collées sans presse (3/4)

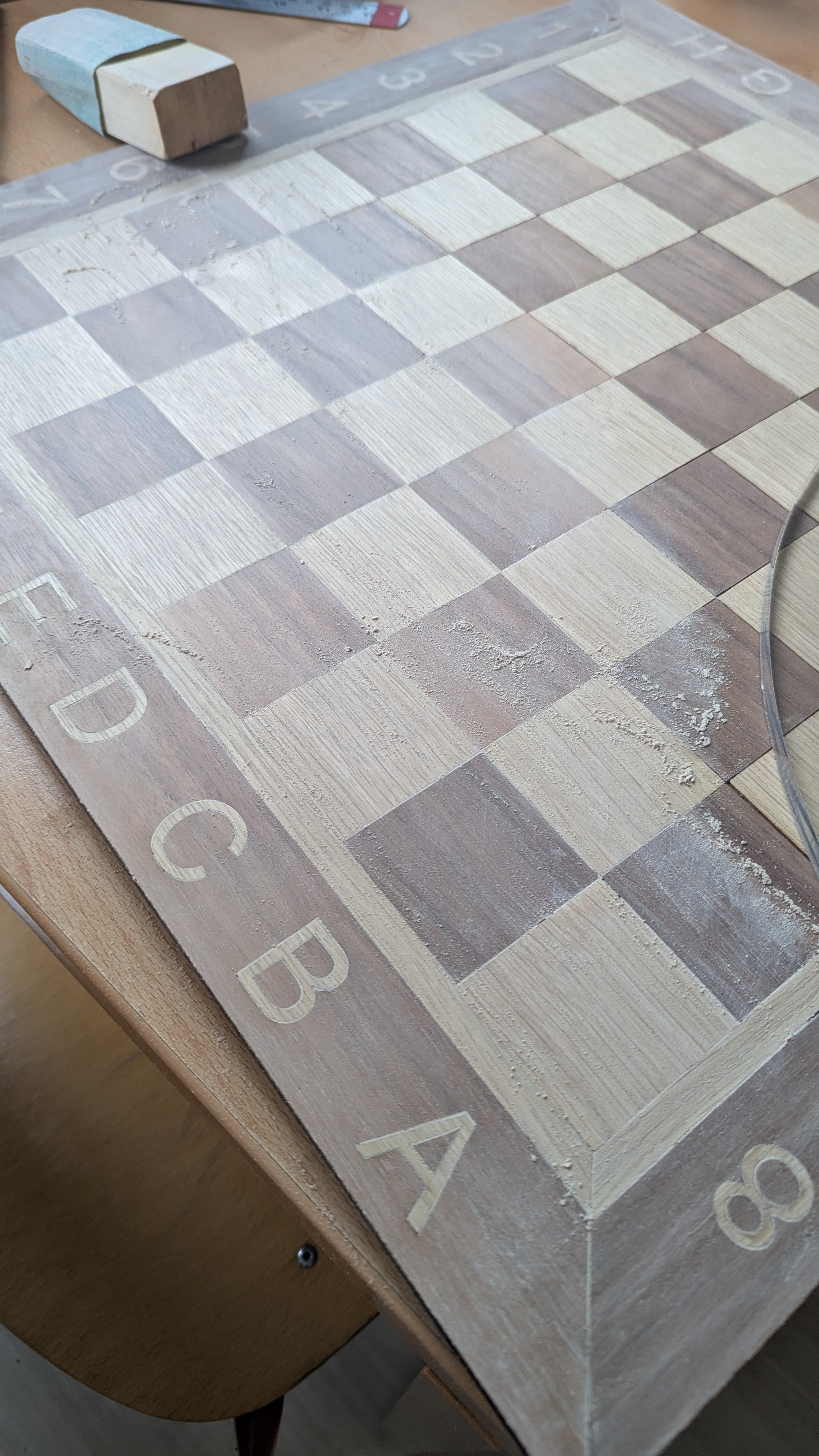

  • Ponçage du plateau

Différence d'un ou deux dizièmes de millimètres entre les deux feuilles de bois -> il faut poncer pour la faire disparaître
80/100/120 pour enlever de la matière, puis 150 et finalement 180 avant la couche de vernis pour les finitions
Poncer sens contraire pour enlever de la matière
Poncer dans le fil du bois pour redresser les fibres et ne pas laissser de rayures apparentes
ATTENTION au niveau des bordures lorsque le fil change de sens + diagonales

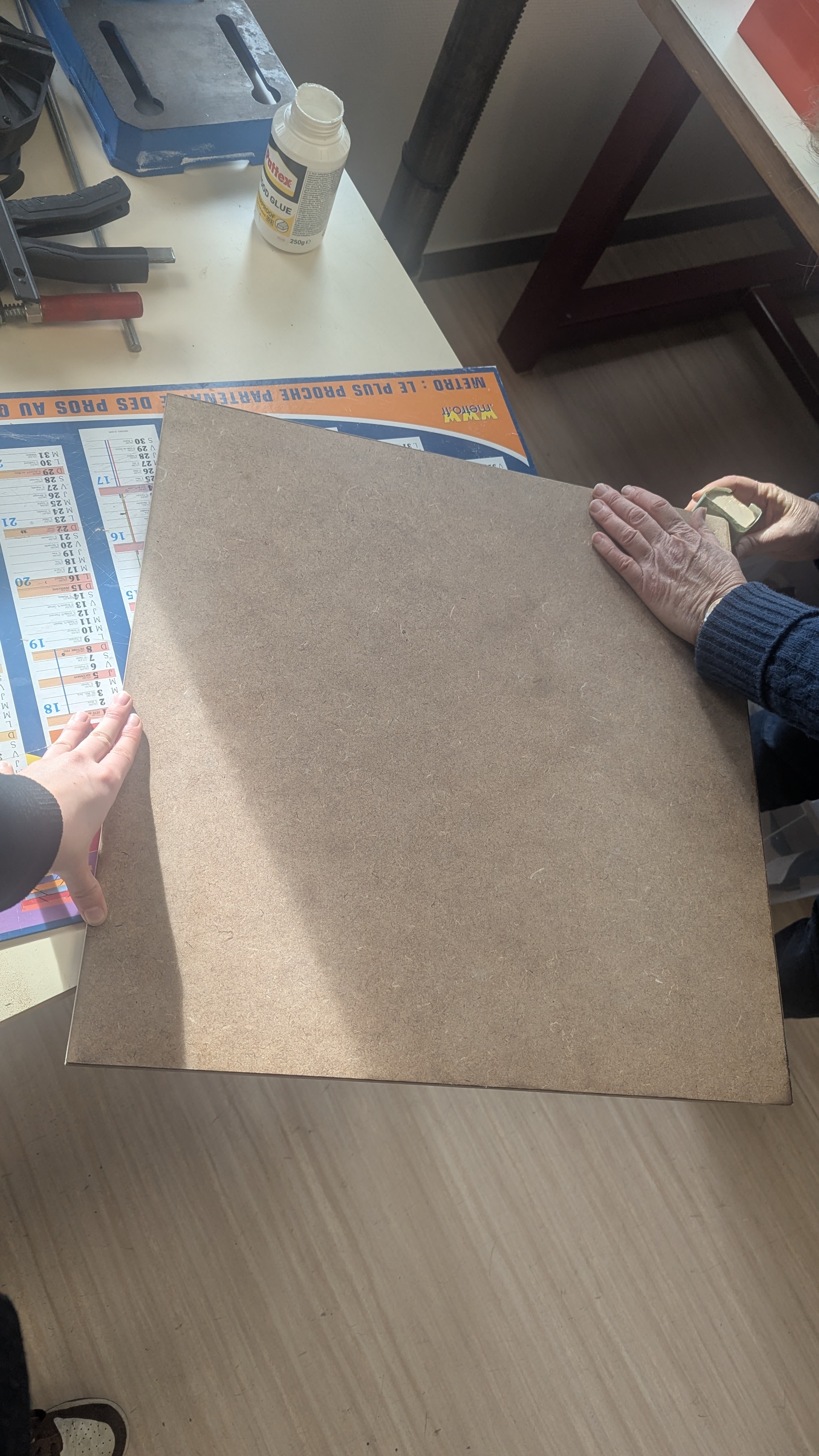

  • Ponçage des arrêtes

Poncer les arrêtes avec un angle de 45 degré pour les arrondir esthétique + ne pas de faire mal

Ne pas oublier de poncer le dessous !

Enlever poussière à l'aspirateur puis chiffon micro fibre (comme précédemment)

  • Nettoyage

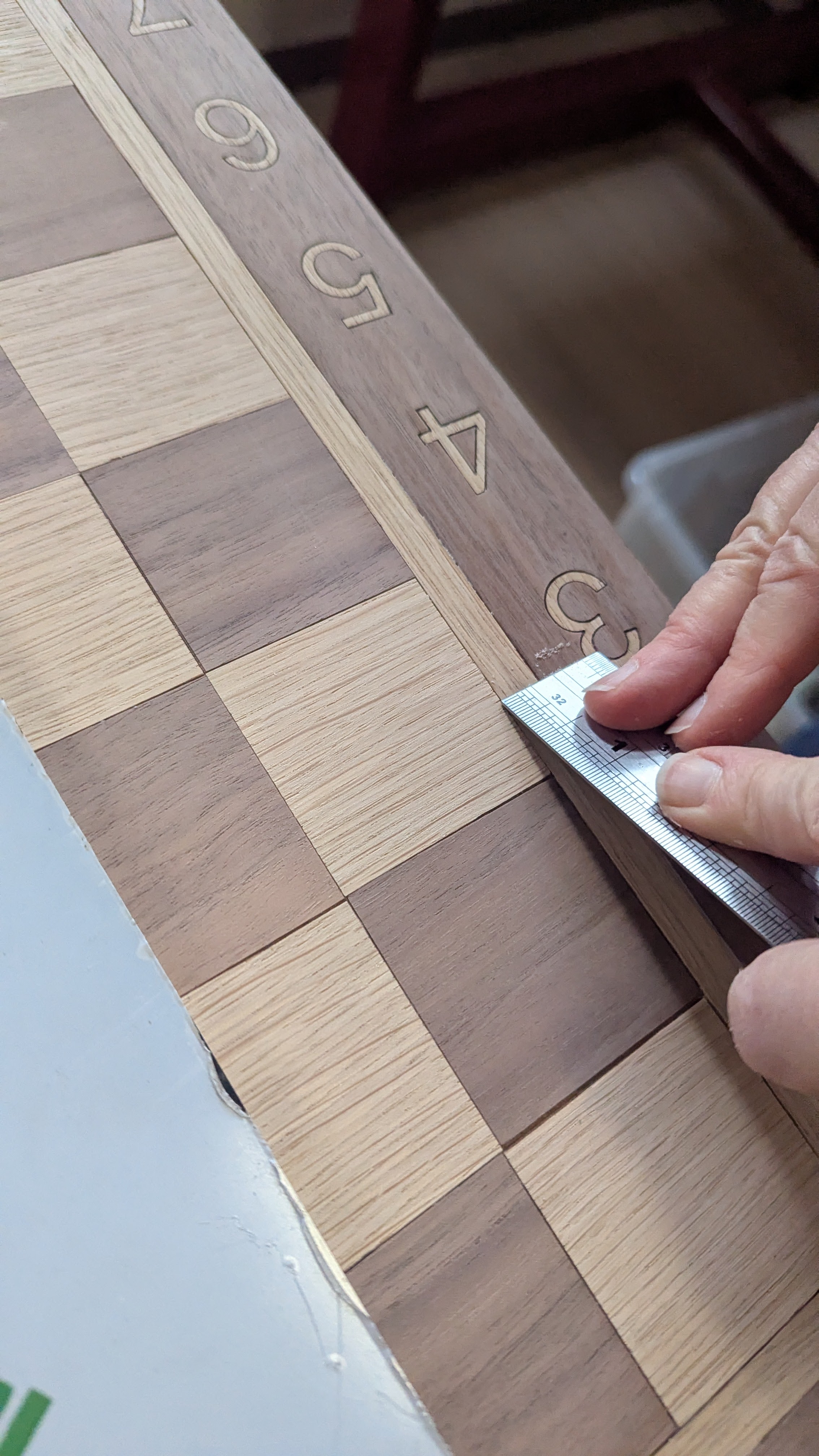

OBSERVATION : Le "racloir" (ici un réglet) fait "briller" le bois + encore quelques résidus de colles ou de "rayures" dues au ponçage -> elles disparaîtrons avec un vernis mat
PLUS HAUT AUSSI : choix vernis mat permet de mieux masquer les défauts. Plus un vernis est brillant plus il les mettra en valeur

Vernir :
Le vernis ressert les microfibres du bois -> réaction potentielle
Avec un gros pinceau plat
ponçage 240 entre les deux couches, MOUVEMENTS DOUX, IL FAUT ETRE LEGER
2e couche de vernis
(500 3e couche ???) puis 2000 pour lisser et enlever les poussières

mettre tissu déjà gansé en dessous

Axes d'amélioration / conseils :
Principalement au nivea du materiel, mais aussi mieux gérer l'ordre des étapes
(AMELIORER ORDRE)

  • Coller les côtés de l'échiquier avant les bordures afin qu'elles se superposent (FORMULÉ PLUS HAUT)
  • Utiliser des feuilles de bois de même épaisseur pour éviter de devoir reponcer (FORMULÉ PLUS HAUT)
  • Utiliser du scotch violet (dispo chez action au magasin de bricolage) : il s'enlève facilement sans enlever la fibre. La couleur change en fonction du temps de pose (peut rester et s’enlever facilement de qq jours () à quelques semaindes ()
  • La colle polyuréthane (colle de contact, souvent en gel???) peut simplifier la tâche : on l'applique la colle des deux côtés et on les assemblent uniquement lorsqu'ils seront secs -> plus rapide, pas besoin de presse, pas de tâches de colle MAIS demande beaucoup de minutie, une fois en contact les matériaux ne peuvent plus bouger + toxique ?? "en prend plein les bronches" A REFORMULER
  • Nettoyer à l'éponge plutôt qu'avec du papier humide + avoir un racloir pour enlever les traces de colle séchée
  • Soulever les cases au cutter n'est pas toujours évident, il faudrait un outils spécial (lequel ?)
  • AJOUTER PLUS HAUT si martyr est en bois il peut s'attacher avec les restes de colle (bois sur bois), il faut donc mettre du papier sulfurisé entre pour l'éviter
  • Les presses sont finalement nécessaires avec ces materiaux

lister et ajouter tout le materiel au début (materiel utilisé, dire que ya des conseils à la fin)

AJOUTER QUAND IL FAUT NETTOYER LE PLAN DE TRAVAIL (COULEUR SPÉCIFIQUE ?)

Comment parler des sciences ? - Interview de Julien Bobroff

Julien Bobroff : chercheur physicien français spécialisé dans la physique quantique, vulgarisateur scientifique et co-fondateur du groupe "La physique autrement" qui effectue un travail de vulgarisation, de pédagogie ainsi que de recherche sur ses projets.

Son travail :
  • On n'assiste pas à un désintérêts des sciences mais plutôt de mauvais souvenirs -> Il faut redonner goût au public (enseignement austère notamment en France)
  • Mutation des façons de procéder pour toucher les jeunes due aux réseaux sociaux : 1ère mission = capter l'attention dans les premières secondes, puis réussir à la maintenir durant quelques minutes en allant loin dans le raisonnement -> Avec Tiktok, il arrive maintenant à aller loin dans le raisonnement en quelques minutes seulement
  • Il agit en collaboration avec des designers qui vont tester une multitudes de formats, afin de déterminer comment agir en fonction du public et du contexte (souvent contraire des idées reçues)
  • SA méthode = être authentique, enthousiaste, incarner la physique avec des exemples du quotidien, amener de l'émerveillement, puis développer un raisonnement intellectuellement stimulant (+ amener en douceur les enjeux climatiques à la fin)
  • Il ne suppose pas de niveau préalable et réexplique toutes les bases
  • Enjeu = compréhension immédiate, mais aussi un travail plus subtil sur ce que l'on retient de l'intervention
Engagement, responsabilité scientifique et politique :
  • Moins présente dans le domaine de la physique
  • Méthode scientifique incomprise du grand public : enjeu de confiance, difficile de comprendre si un raisonnement est robuste ou non (ex : rapport du Giec, digne de confiance MAIS indéchiffrable pour des non connaisseurs ce qui donne lieu à beaucoup de désinformation)
  • Il y a beaucoup de lacunes scientifiques en politique. Son statut de chercheur ne fait pas argument d'autorité pour le grand public.
  • Difficile de debunk une info car la crédibilité de la science est en baisse (il est facile de vérifier si une personne est compétente, mais il ya de plus en plus de dérives universitaires de personnes qui évoquent des sujets en dehors de leur domaine. Ce phénomène est amplifié avec les réseaux sociaux -> méfiance
  • Enjeux = les personnes extérieures au débats -> réexpliquer les concepts de bases, les protocoles scientifiques, s'accorder sur les présupposés scientifiques, ... (ex : les ordres de grandeurs pour estimer / vérifier des chiffres) + apprendre à hiérarchiser les infos pour ne pas déplacer les débats (dans les esprits les anecdotes humaines ont plus de valeurs que les chiffres)
  • Double casquette compliquée : la vulgarisation peut aller à l'encontre de la rigueur scientifique + pas d’intérêt voir frein pour la carrière de recherche -> réticence
Avis sur l'avenir scientifique :
  • Menace frontale (censure) + certains programmes / thématiques sont privilégiés
  • On ne donne pas assez de temps et d'autonomie aux chercheuses sous prétexte de découvertes utiles
  • On oublie que la recherche est collective, chacun apporte sa brique à l’édifice. On a beaucoup de financements sur peu de scientifiques (les plus doués), or même une fausse piste est un gain de temps considérable
  • "ça chauffe avec les scientifiques", exposition qui analyse les impacts environnementaux de la recherche (ex : responsable de 0.5% des émissions de CO2)
  • -> La science pourrait aider à repenser l'industrialisation, viser la sobriété énergétique, et pas seulement servir à produire plus
  • Garder une bulle de recherche fondamentale serait ce qui préserverait "la grandeur de l'humanité"
  • Il faut intéresser la jeunesse, on ne pourra pas continuer sans elle
