Emil Abutalibov

06.11.2023

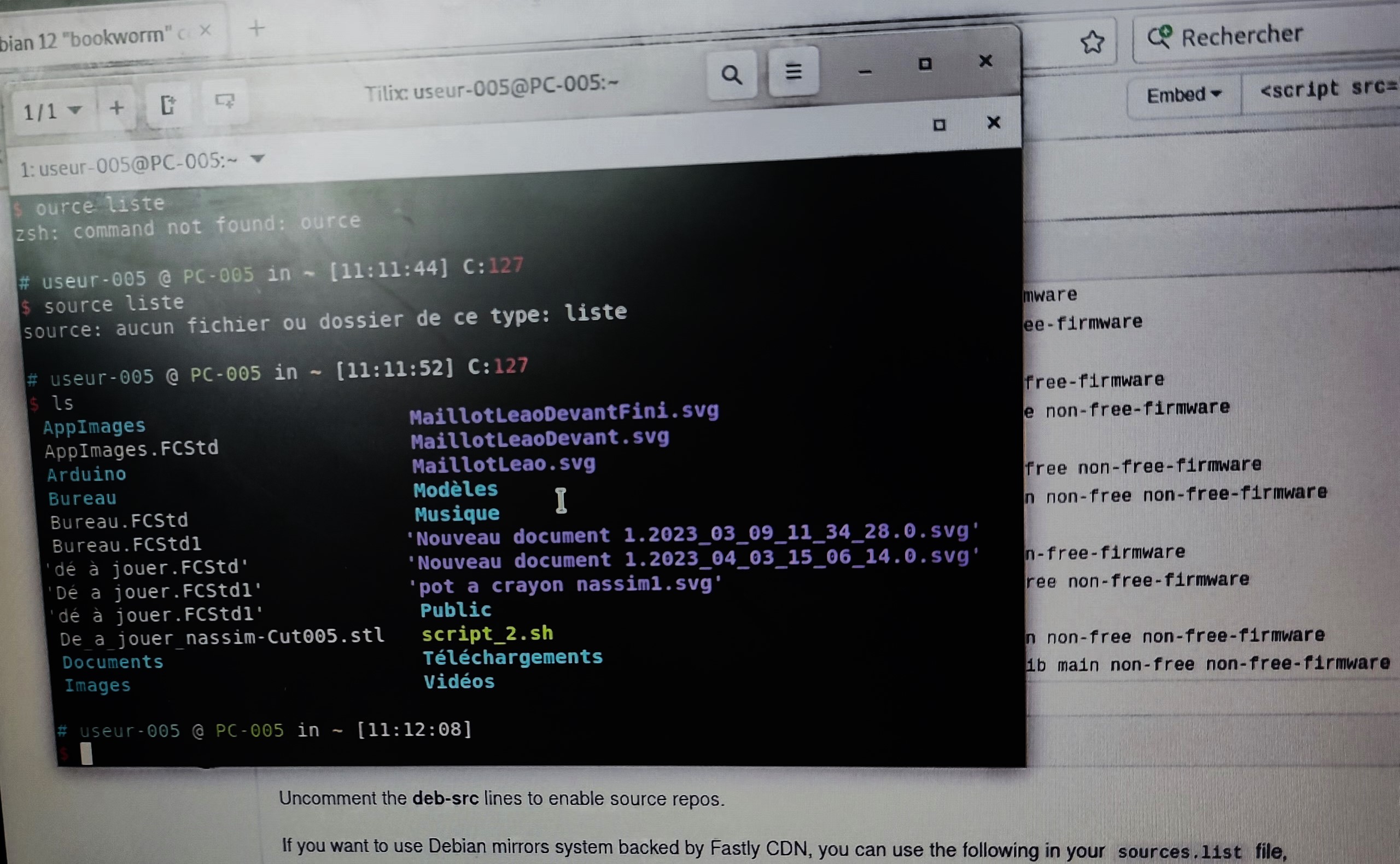

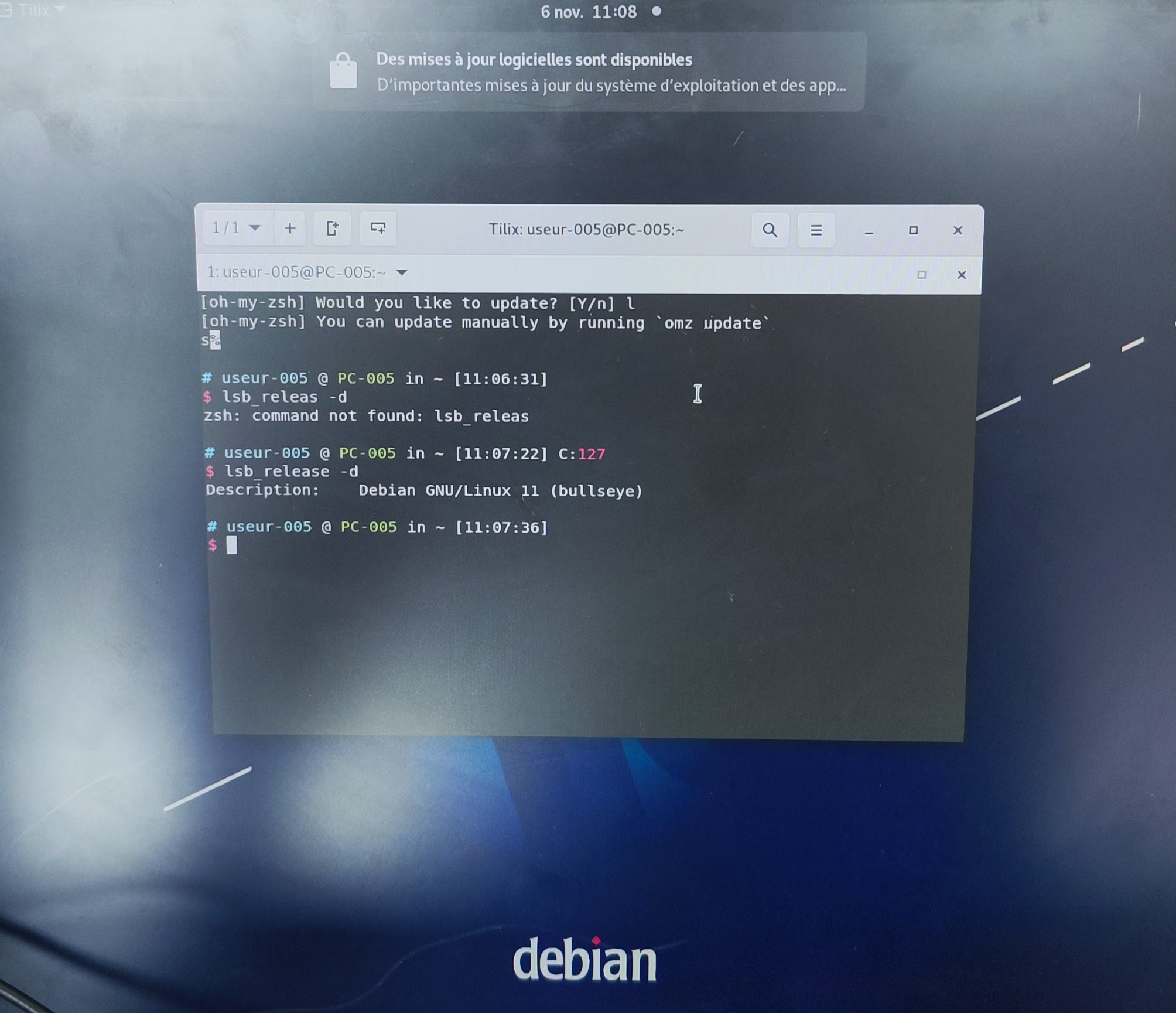

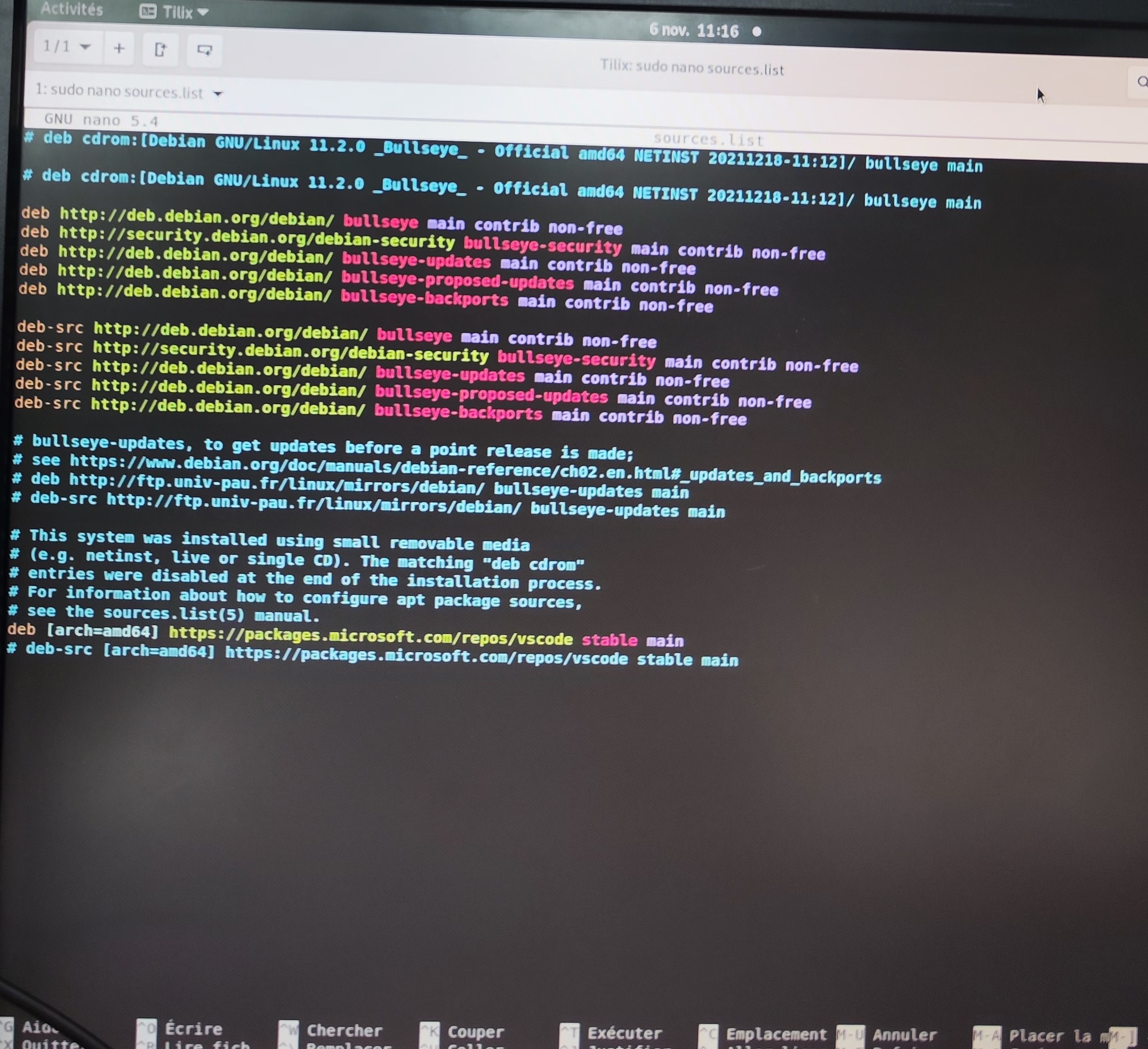

Aujhaurdui je fais le mise a jour de et apprendre quels ques commandes sur le Linux sur les photos suivantes:

07.11.2023

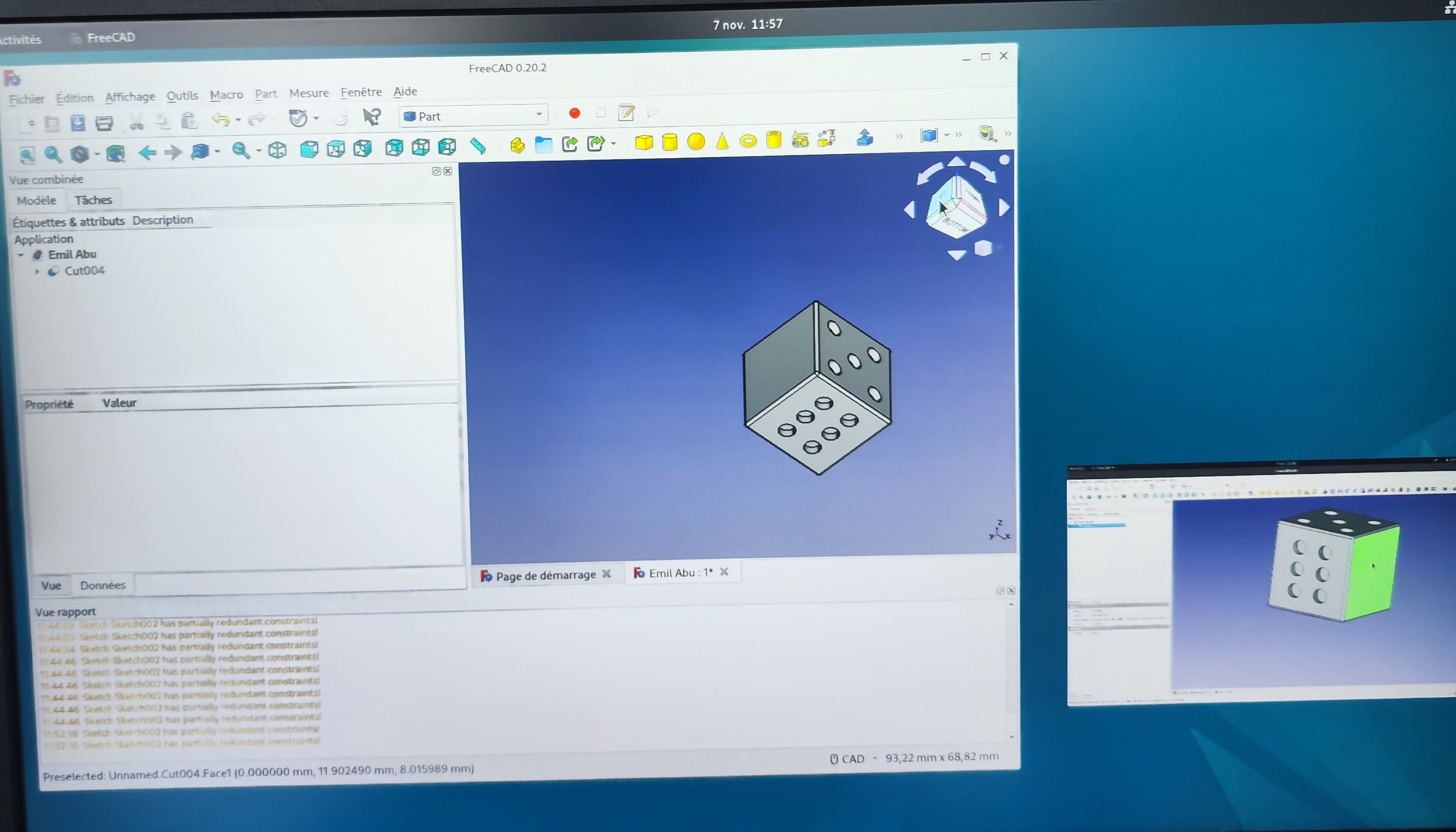

Sur le Freecad je fais un petit figure de carre pour le sortir au 3d printer et je appris utilisation de Freecad

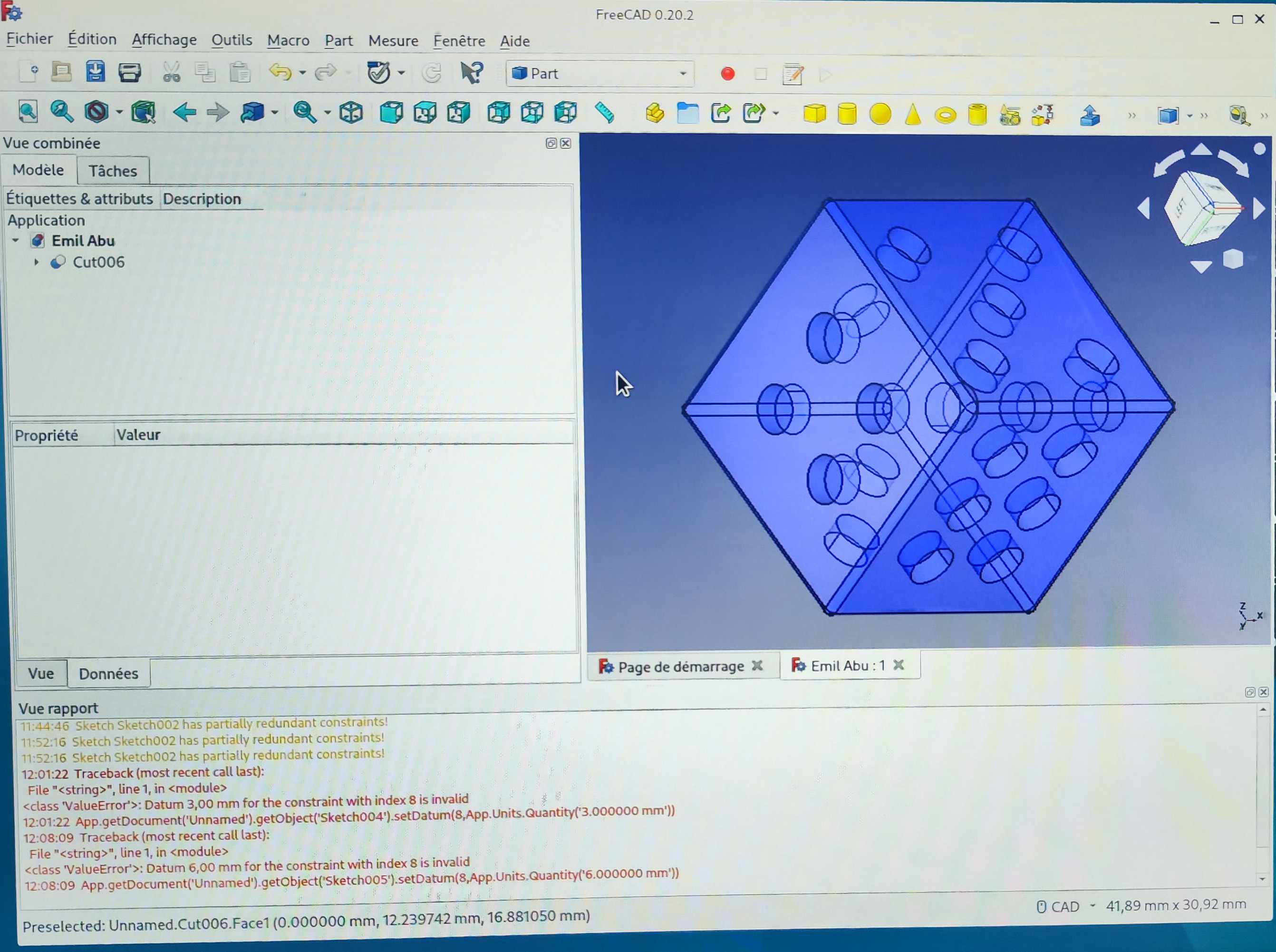

ici je travaille sur le figure au Freecad:

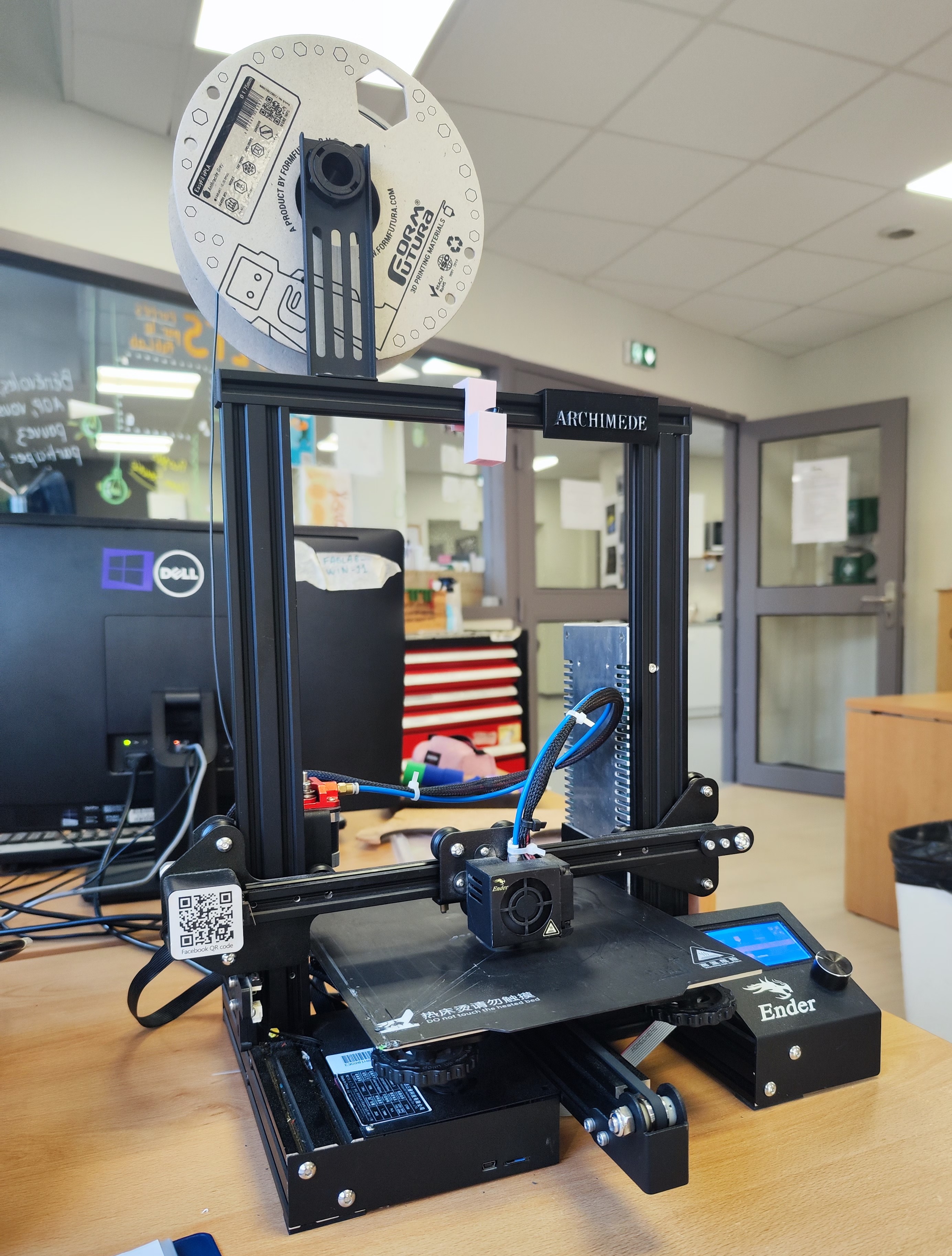

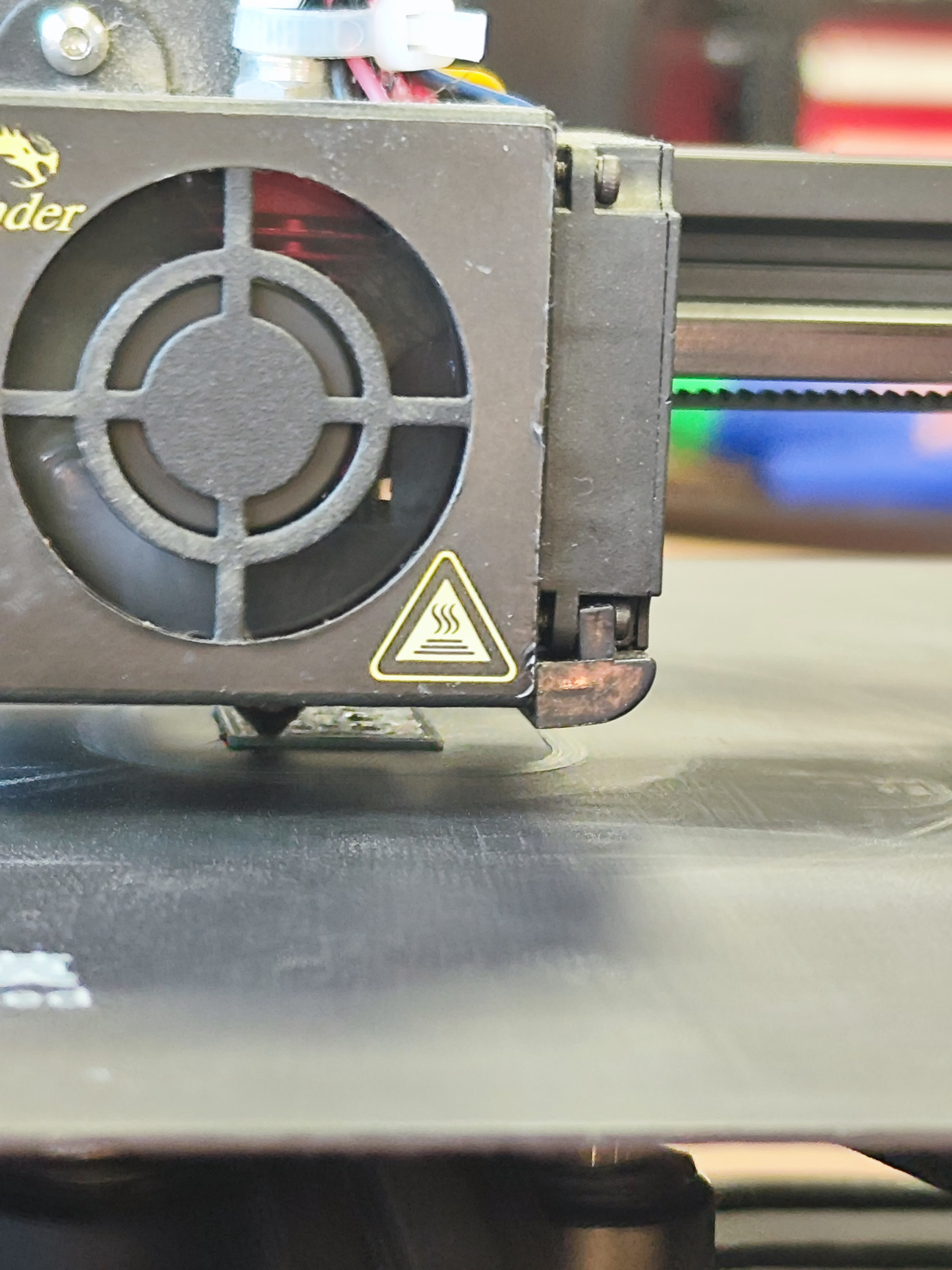

Sur cette photo est 3D printer sur le quel on va imprimer notre figure en 3D:

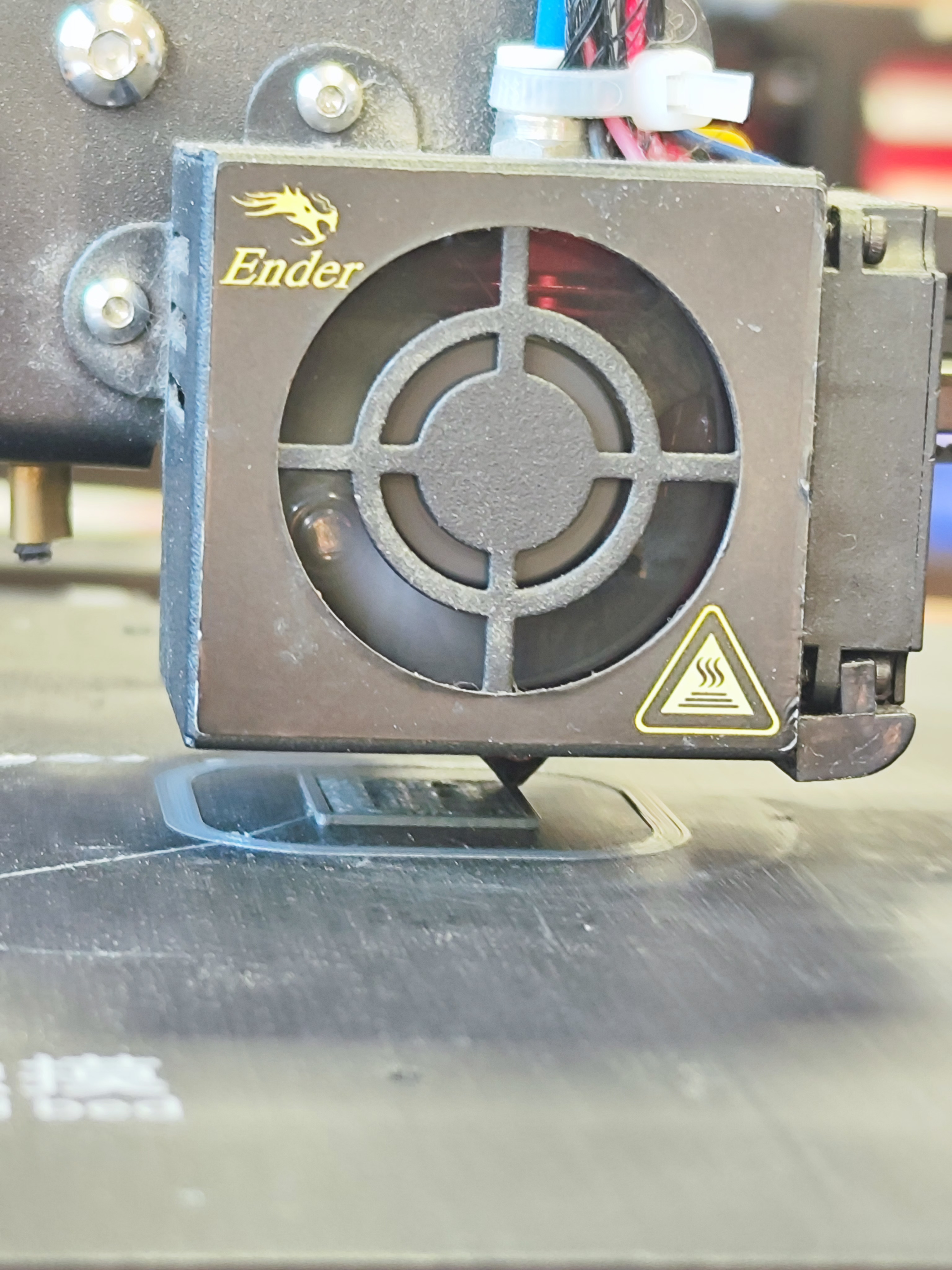

Dans les photos suivantes on a mis le donees au printer pour cree le figure et il a commence l'imprimer :

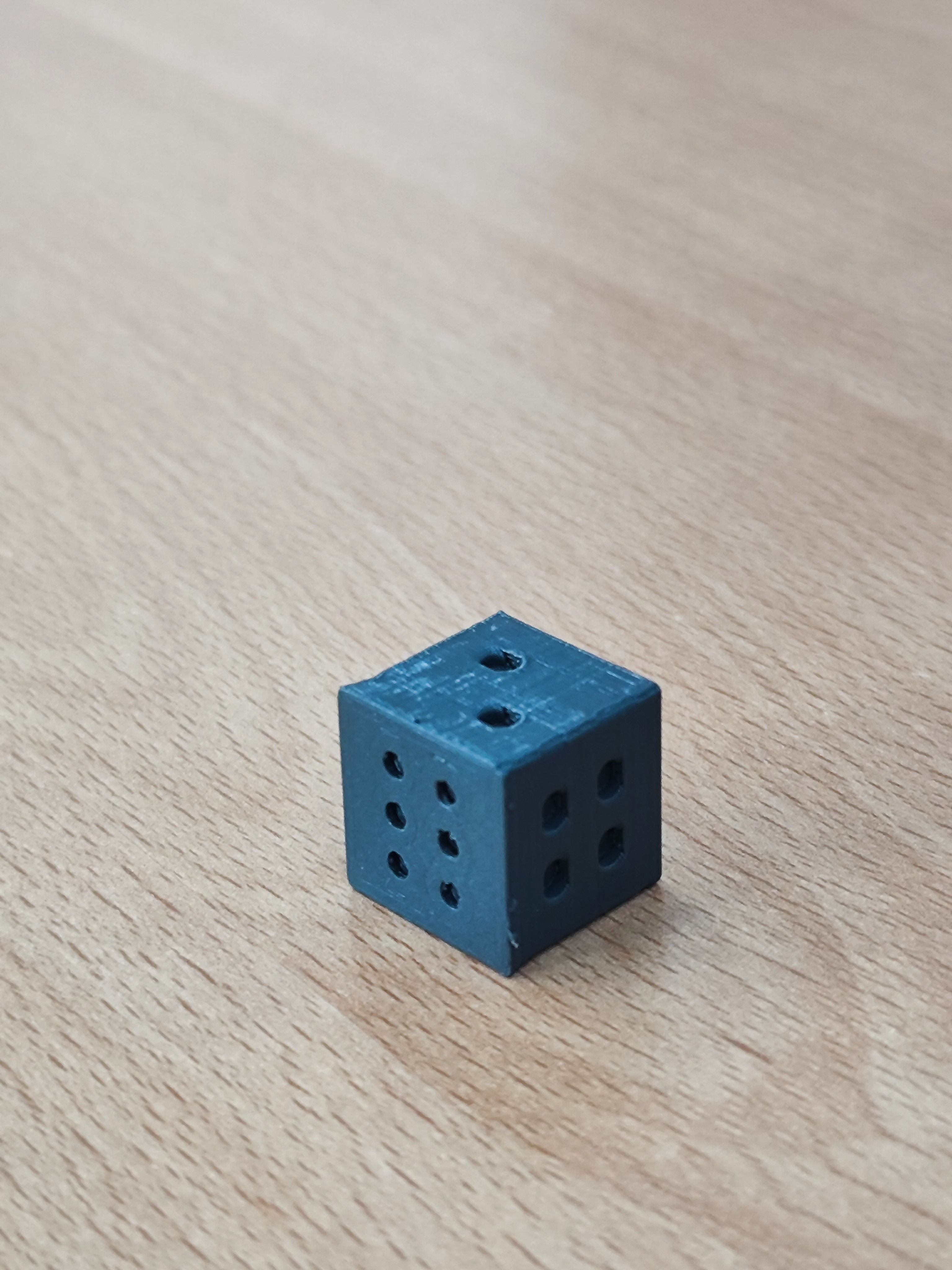

Et le figure que je travaille sur le Freecad : Emil Abu-Cut006.stl

08.11.2023

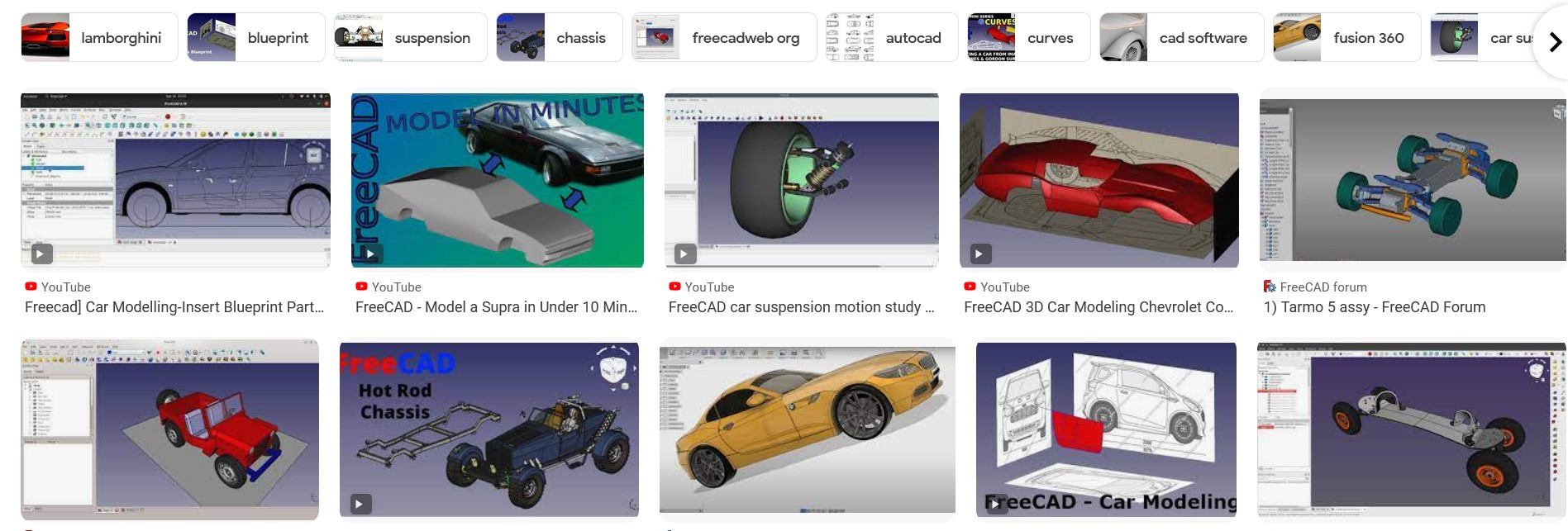

Je regarde differnet projet de Freecad :

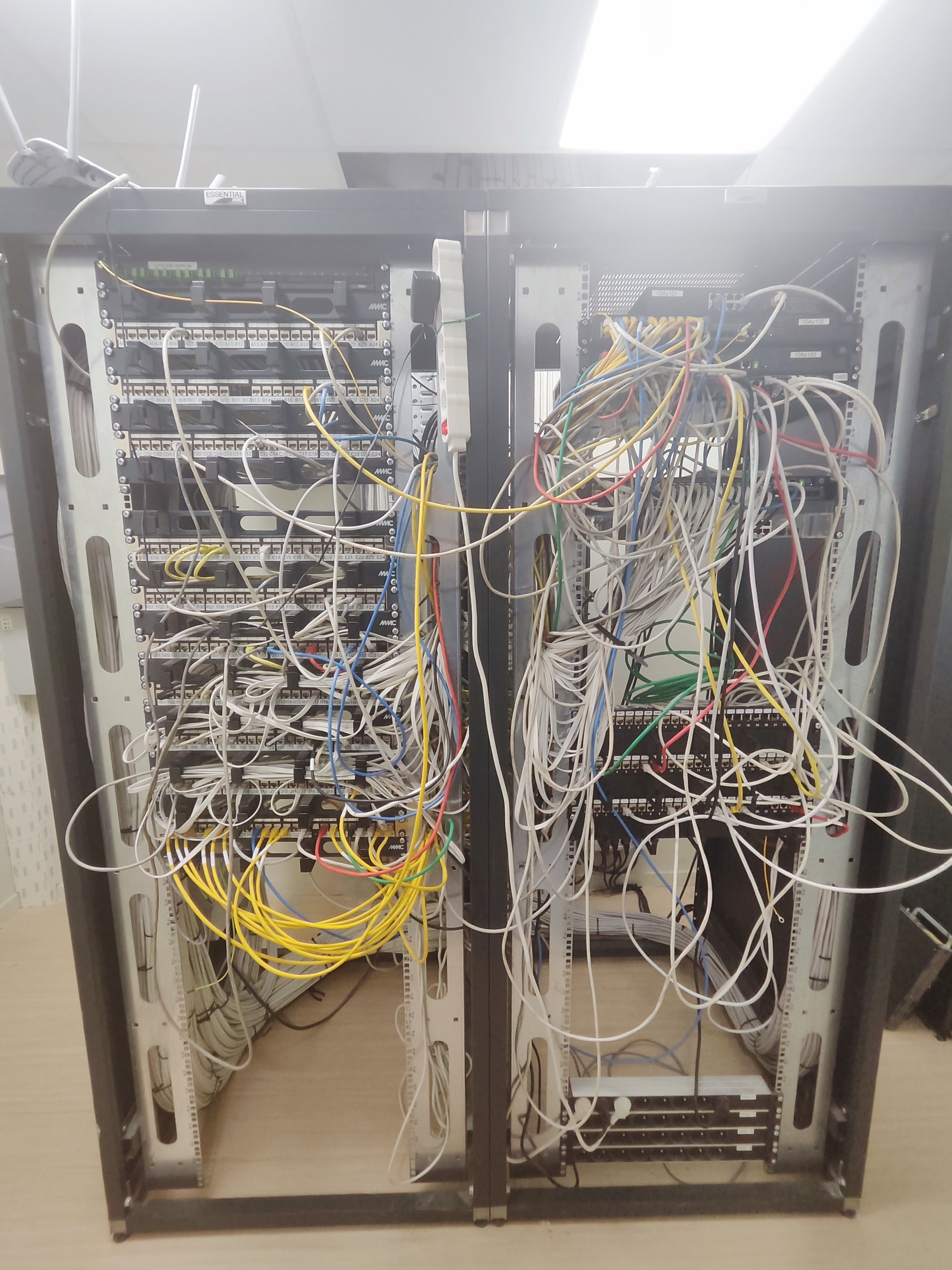

et je regarde le baie de brassage :

09.11.2023

Je fais un figure a pot crayon sur Freecad apres on le decoupe sur le laser :

Sur cette image y a tutoriel pour realise le projet:

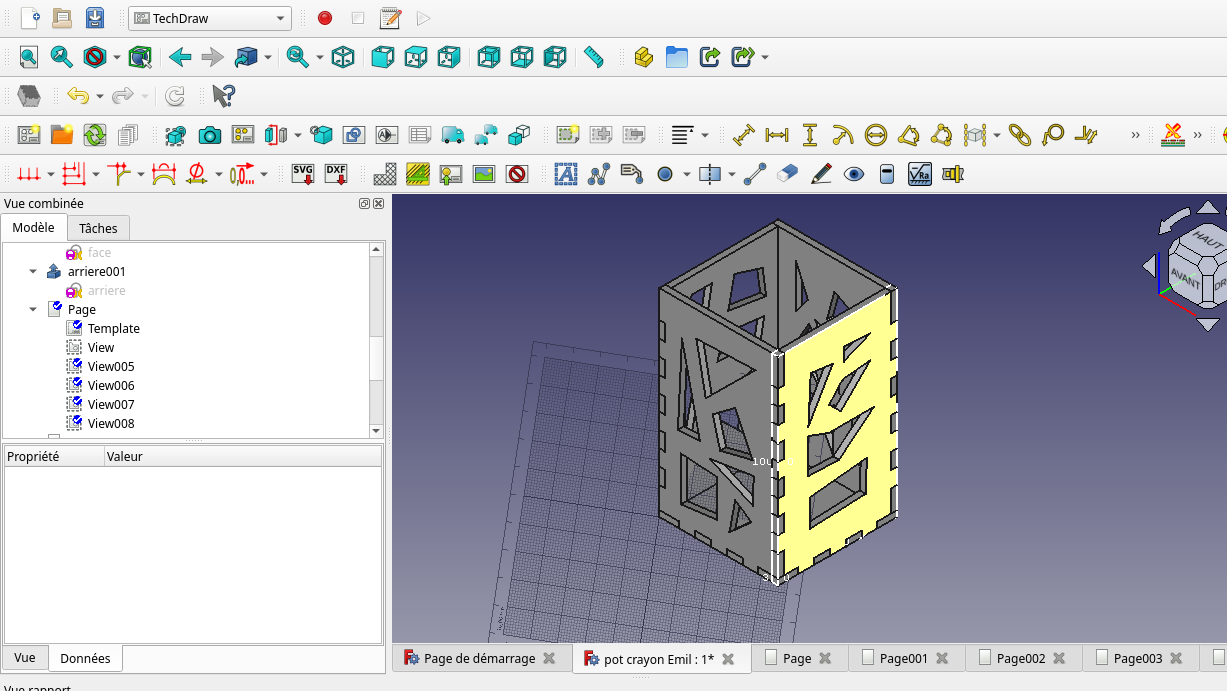

Puis on a commence le faire sur Freecad:

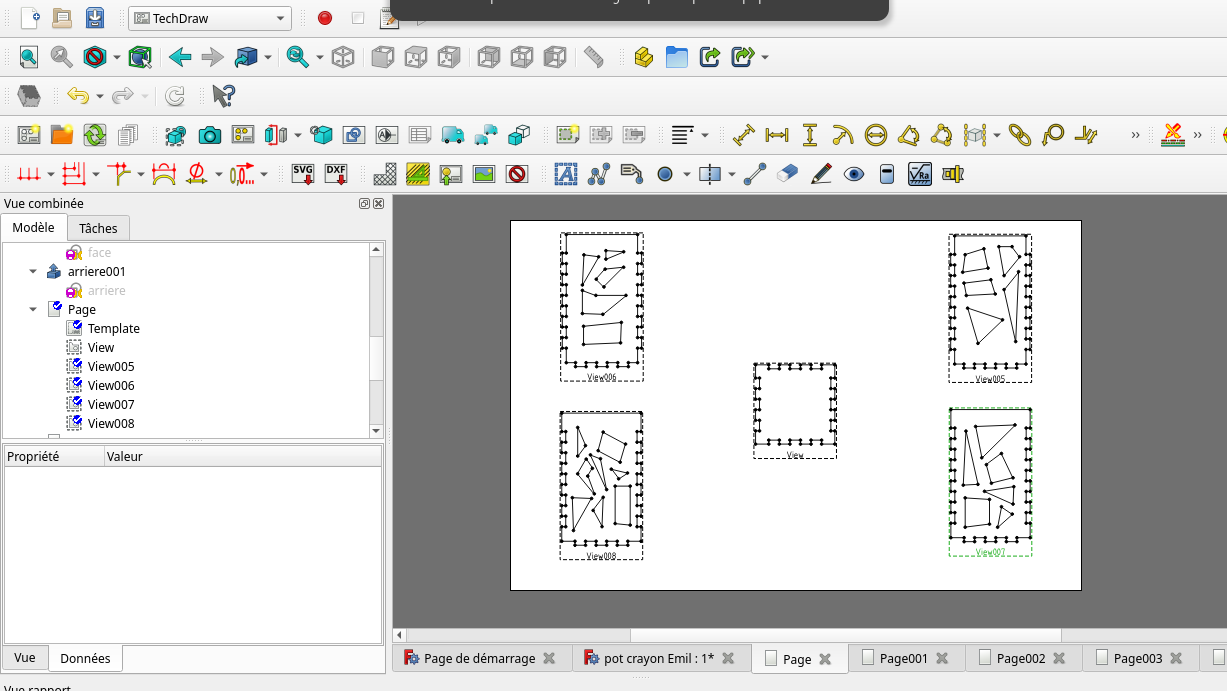

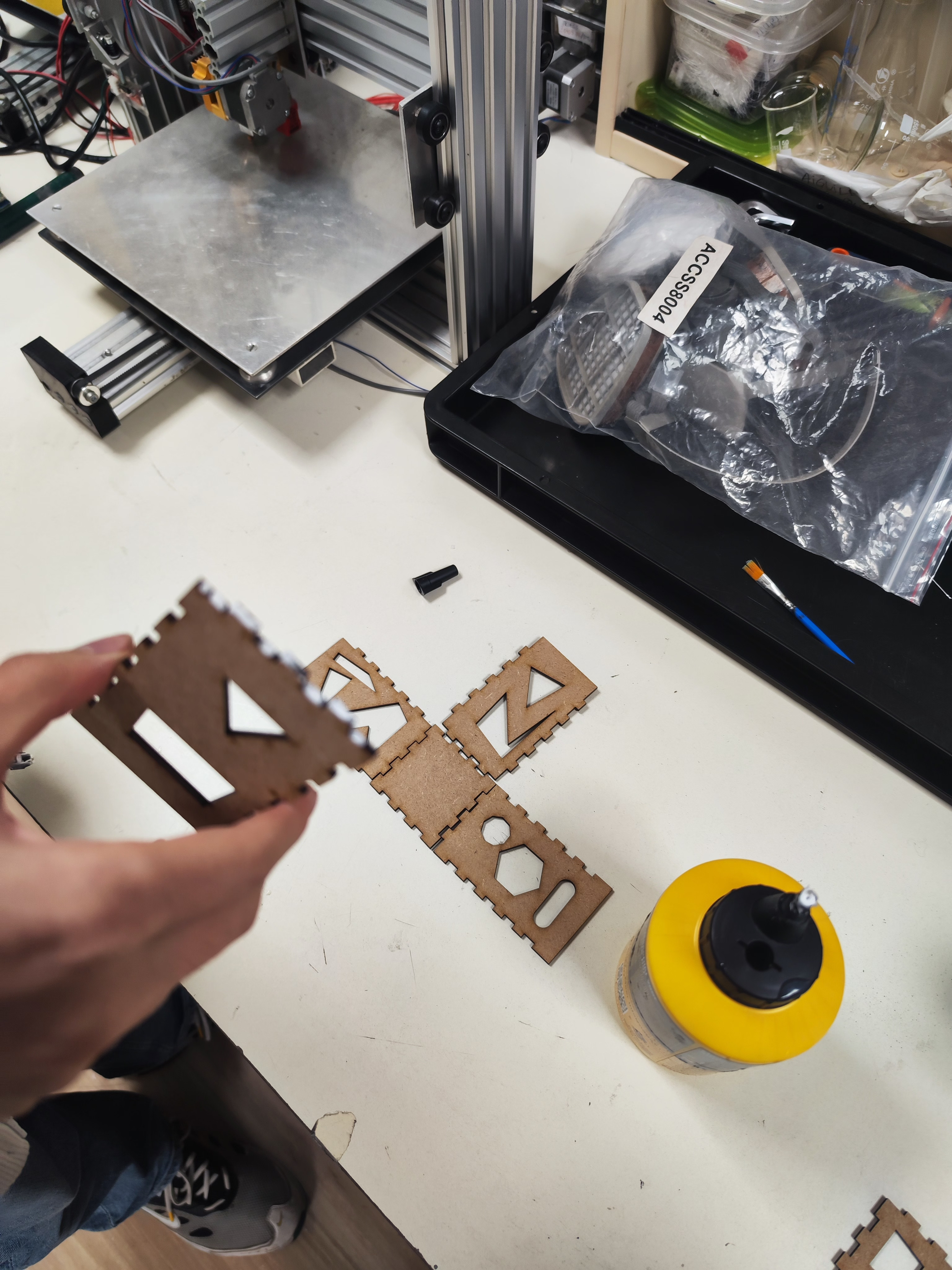

La on a realise les partie de cette plot crayon sur le feuille blanche pour le decoupe au laser:

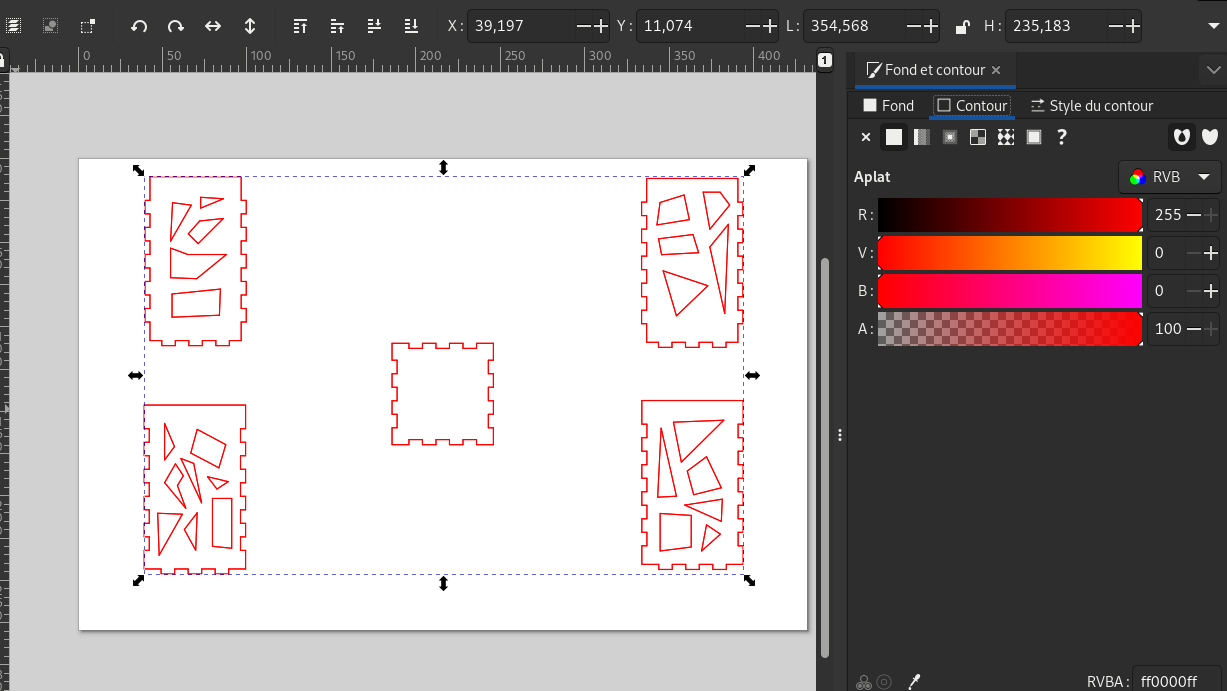

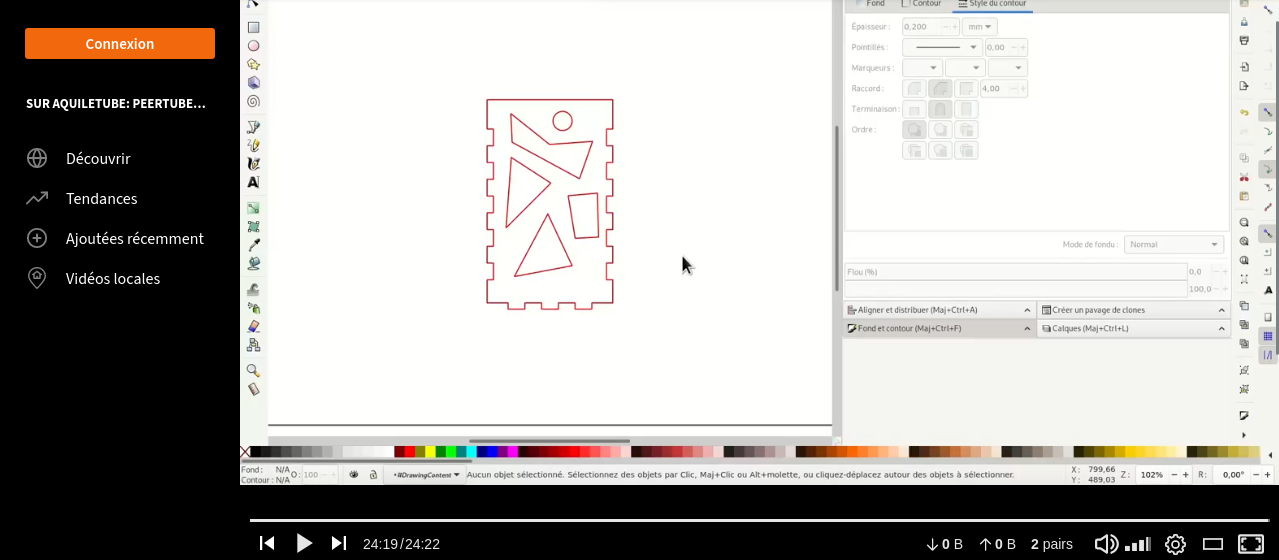

La on a realise notre projet dans Inkscape pour le finalement coupe sur appareille de laser :

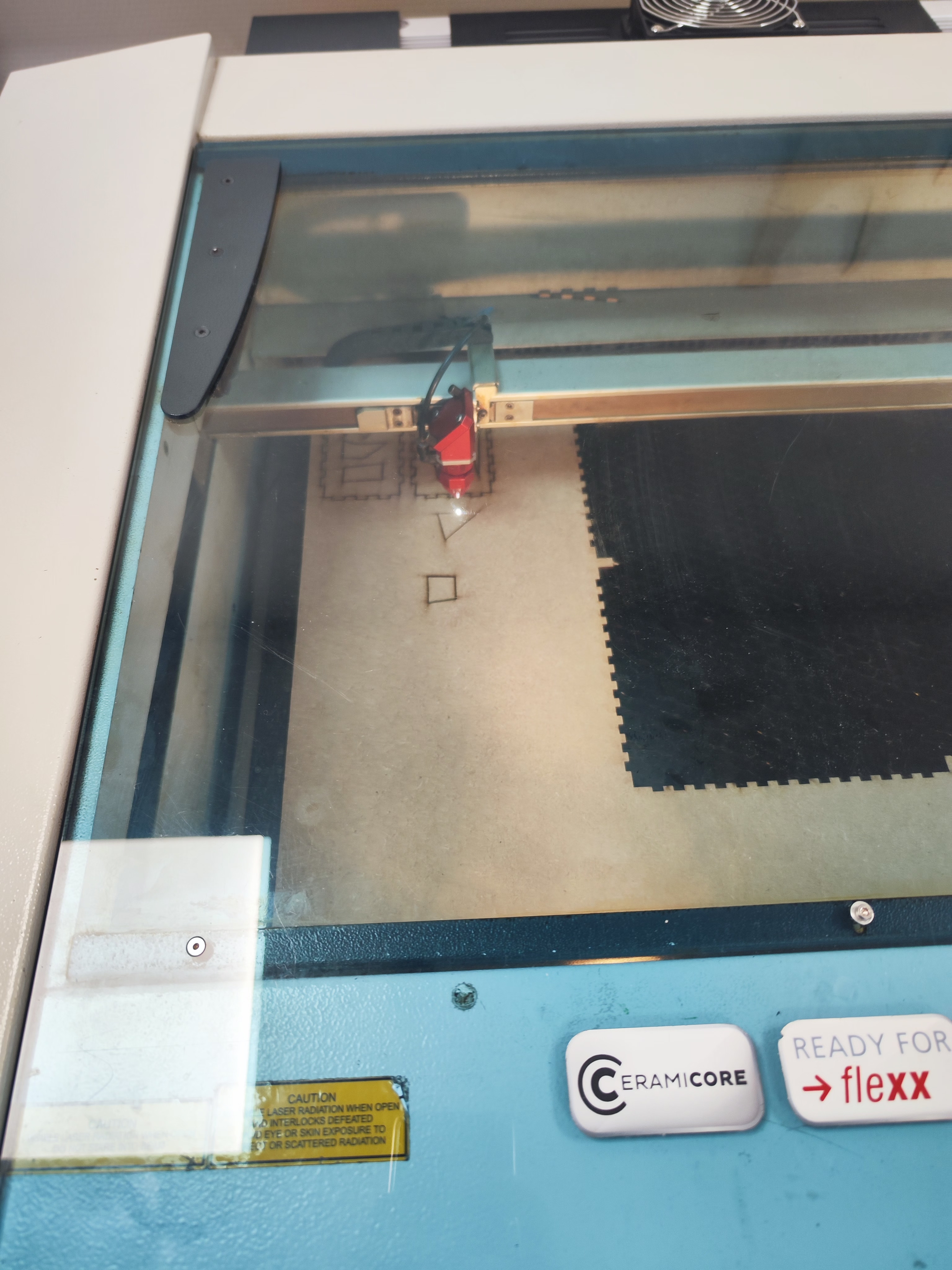

La on commence a le realise sur laser notre objet:

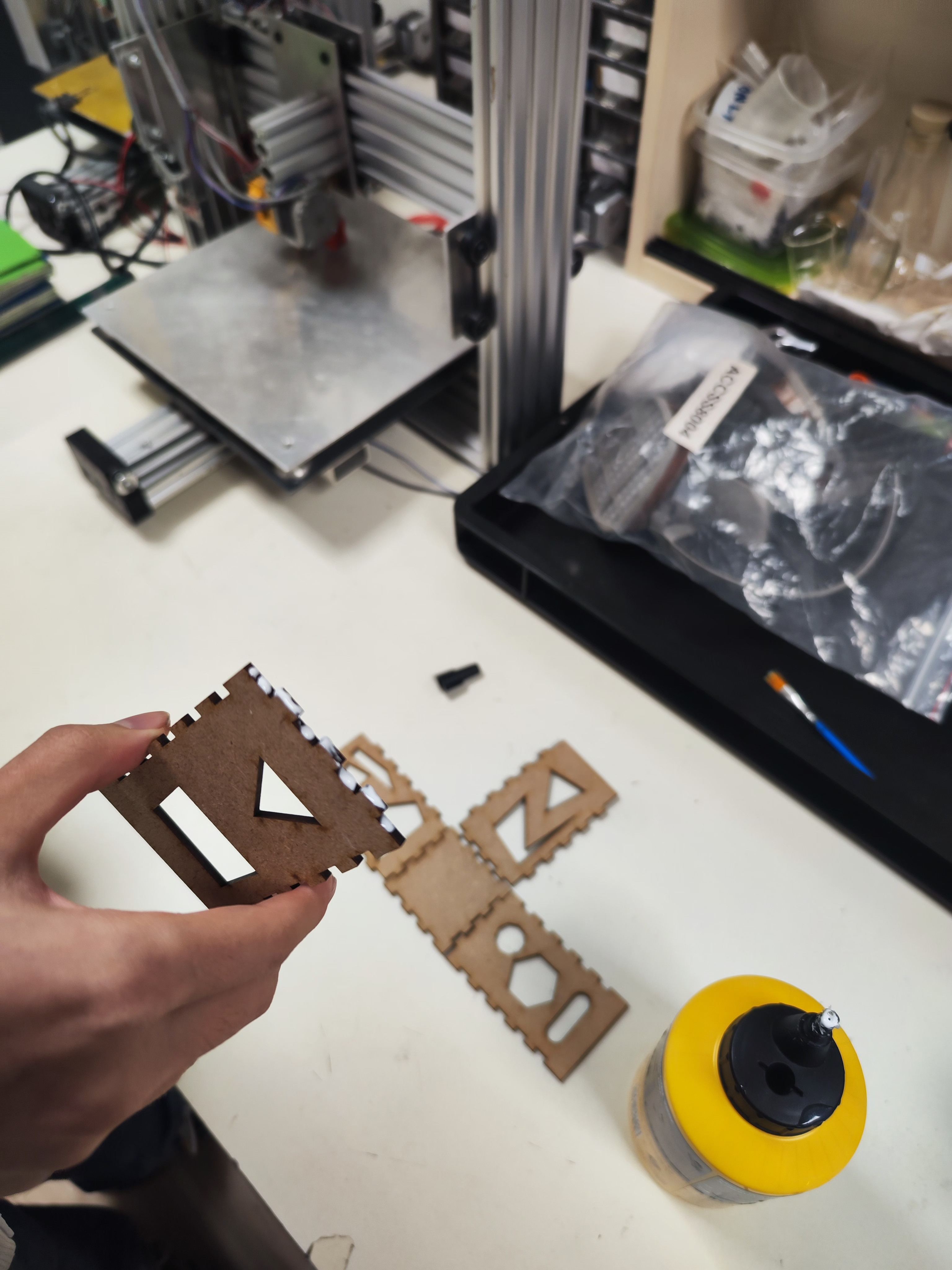

LA notre objet est fais:

10.11.2023

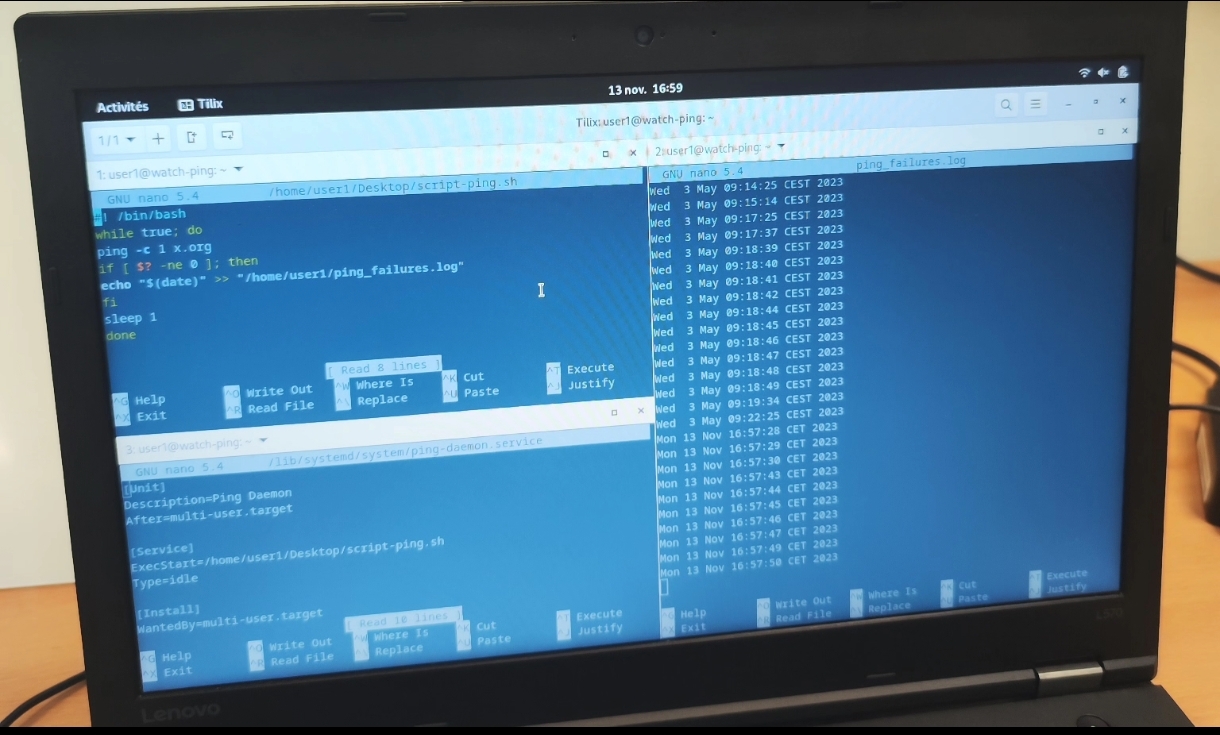

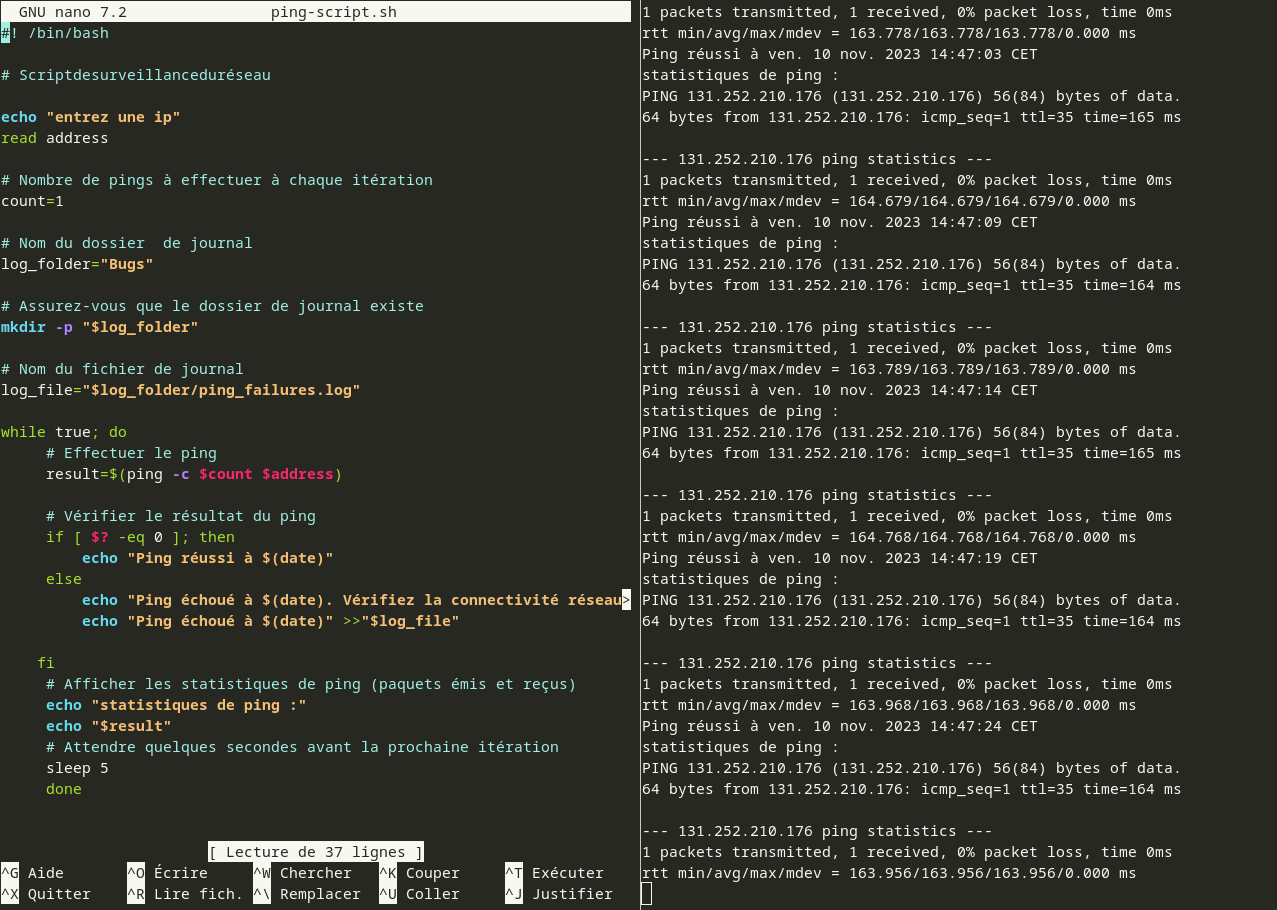

Je fais un script de surveillence infiniment de connexion avec le different reseau ou je identifie le date precis et enregistrement de chaque defaut dans le reseau sur un fichier dans un dossier (dans le case gauche c'est des commande et dans le case droit le resultat ou s'affiche le etat de reseau:

13.11.2023
On a fais les command et on a installe le Raspberry et connecte au routeur puis on a connecte sur ordi le Raspberry et de dans on le programme pour que tout les command ques ce que on a fais le 10.11.2023 mettre sur Raspberry et ajoute un daemon:

14.11.2023-17.11.2023

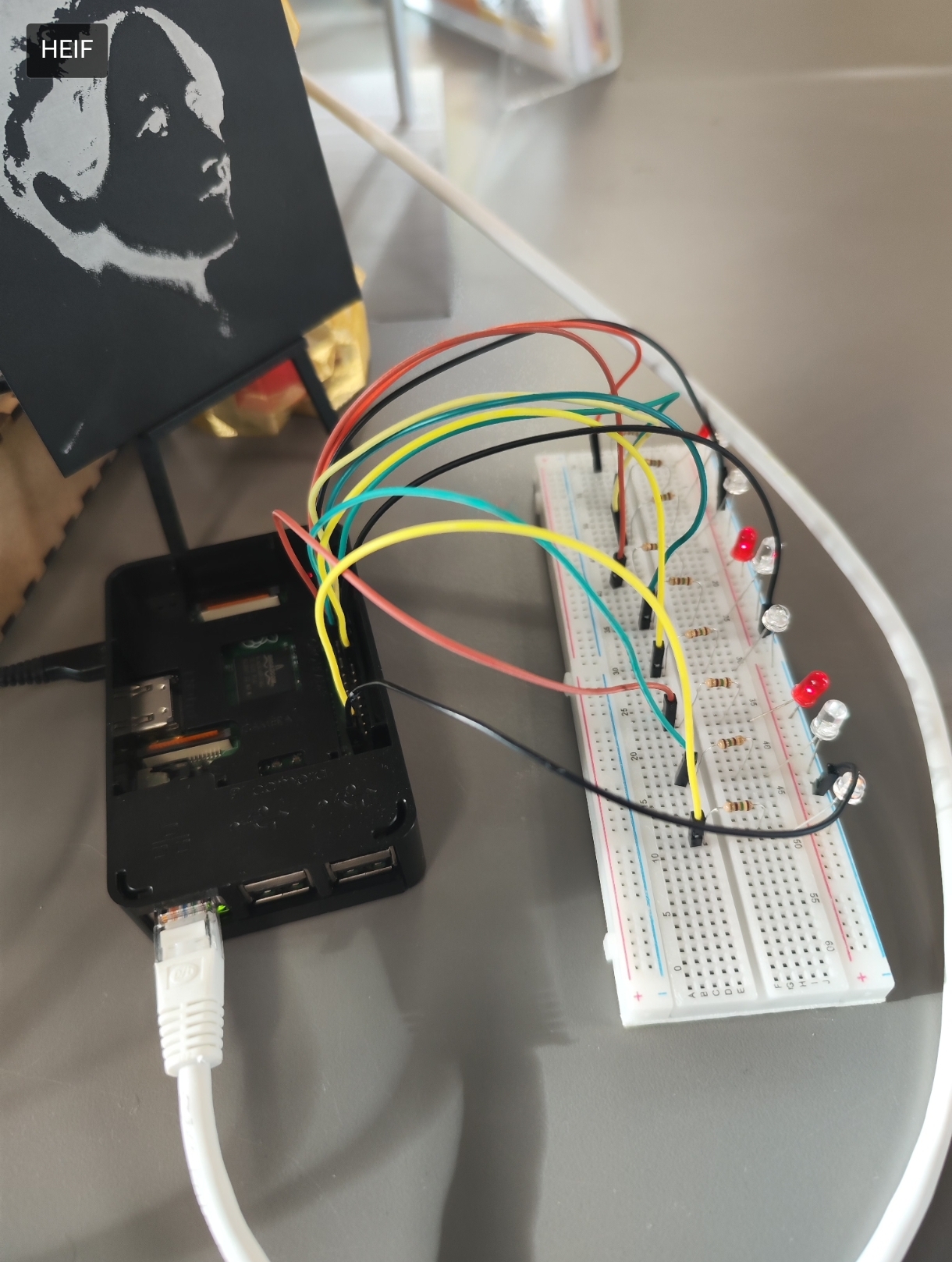

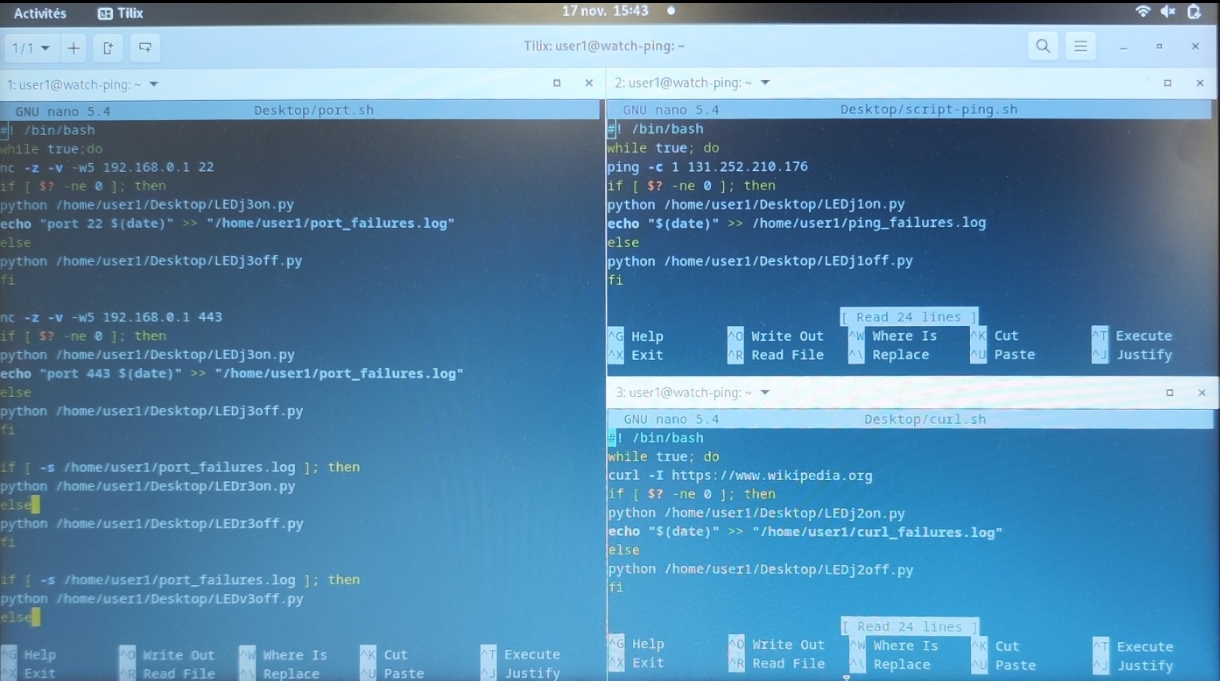

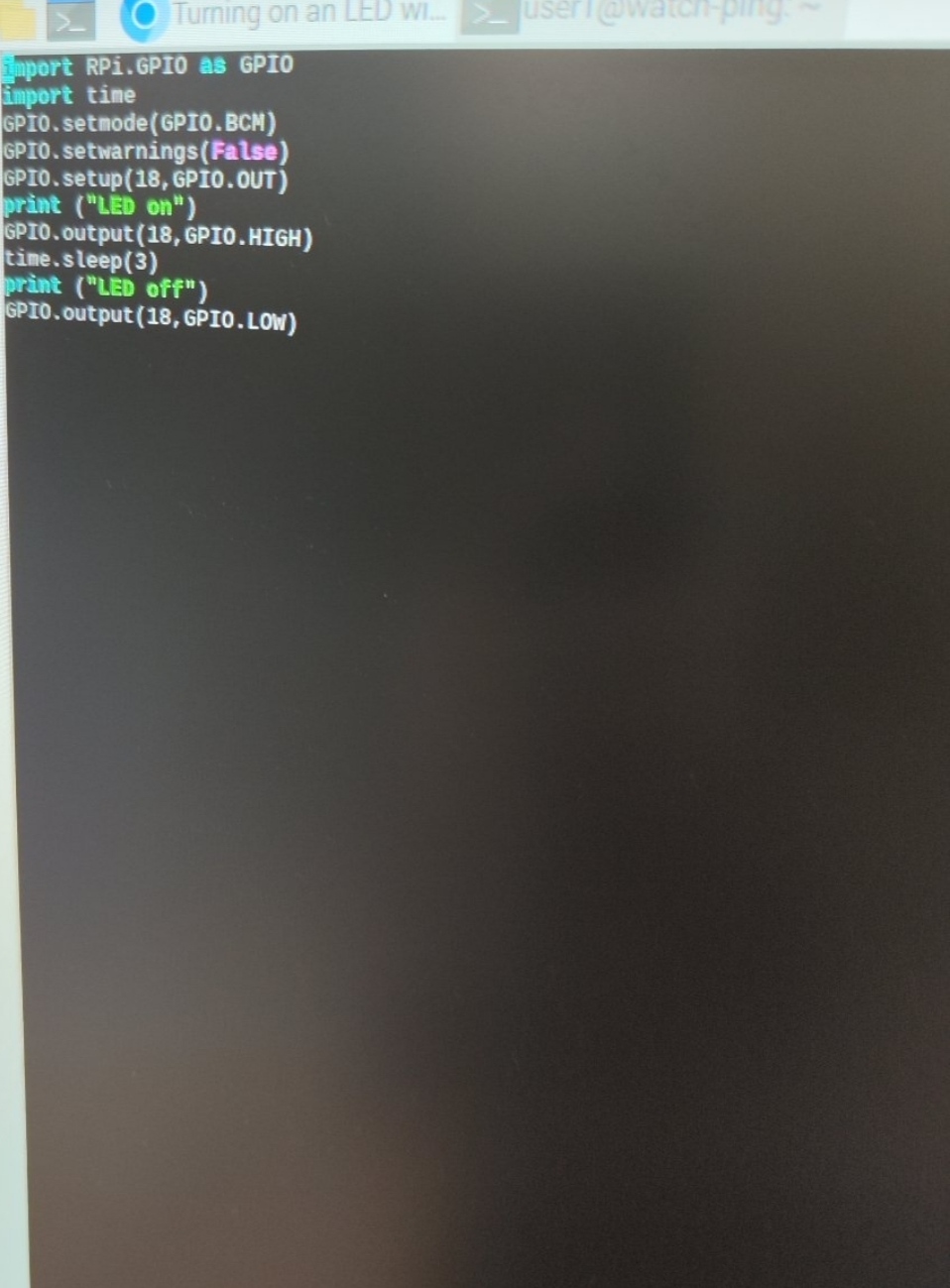

On a complete travaille sur programmation de Raspberry ip et on a fais le Plan sur le quel on a travaille et ajoute le script pour le LED puis complete le montage avec les LED et rajoute le script dans Raspberry et le dernier jour on a travaille sur le script le quel va detecte les portes 80: http ; 443: https suit on a mis la script dans Raspberr ip et tout les demarche sont en bas:

20.11.2023-24.11.2023
je pris tout mes travaille que je fais pendant le stage et je mis dans un fiche pour rapport de stage et tout les travaill je detaille et mis dans dossier ici :

26.05.2025
travaille sur ssh

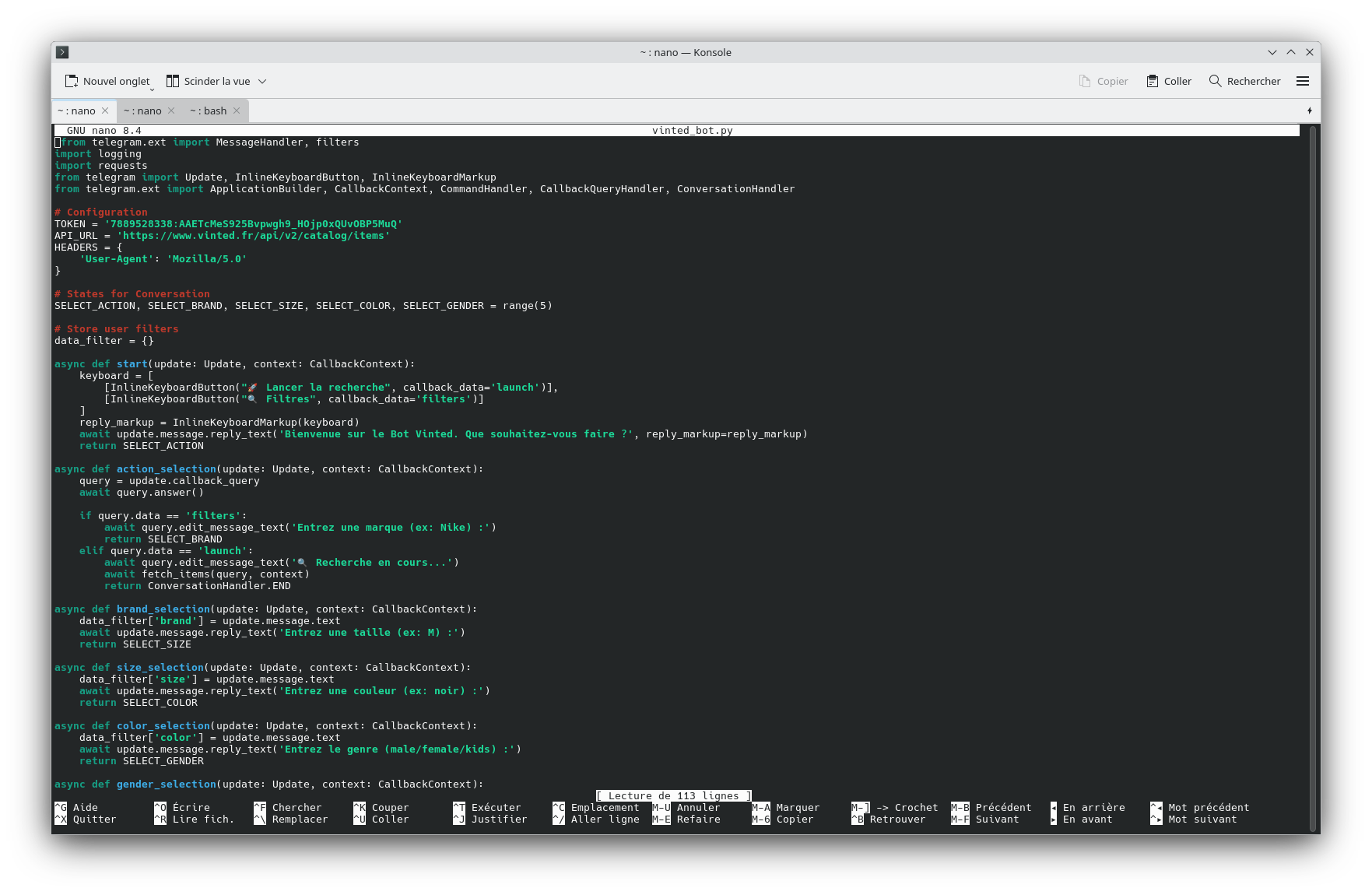

creation du bot sur teminale phon, javascript , observation des nouveau appareille 3D print
Rapport de stage Emil_ABUTALIBOV 06.11.2023-24.11.2023.pdf

27.05.2025
participation au jeu escape game et je essayer de faire une code pour surveille les article dans site :

02.06.2025
veille informatique , regardes tout les appareille pour les projet dans fablab , voir different langauges programmation

03.06.2025

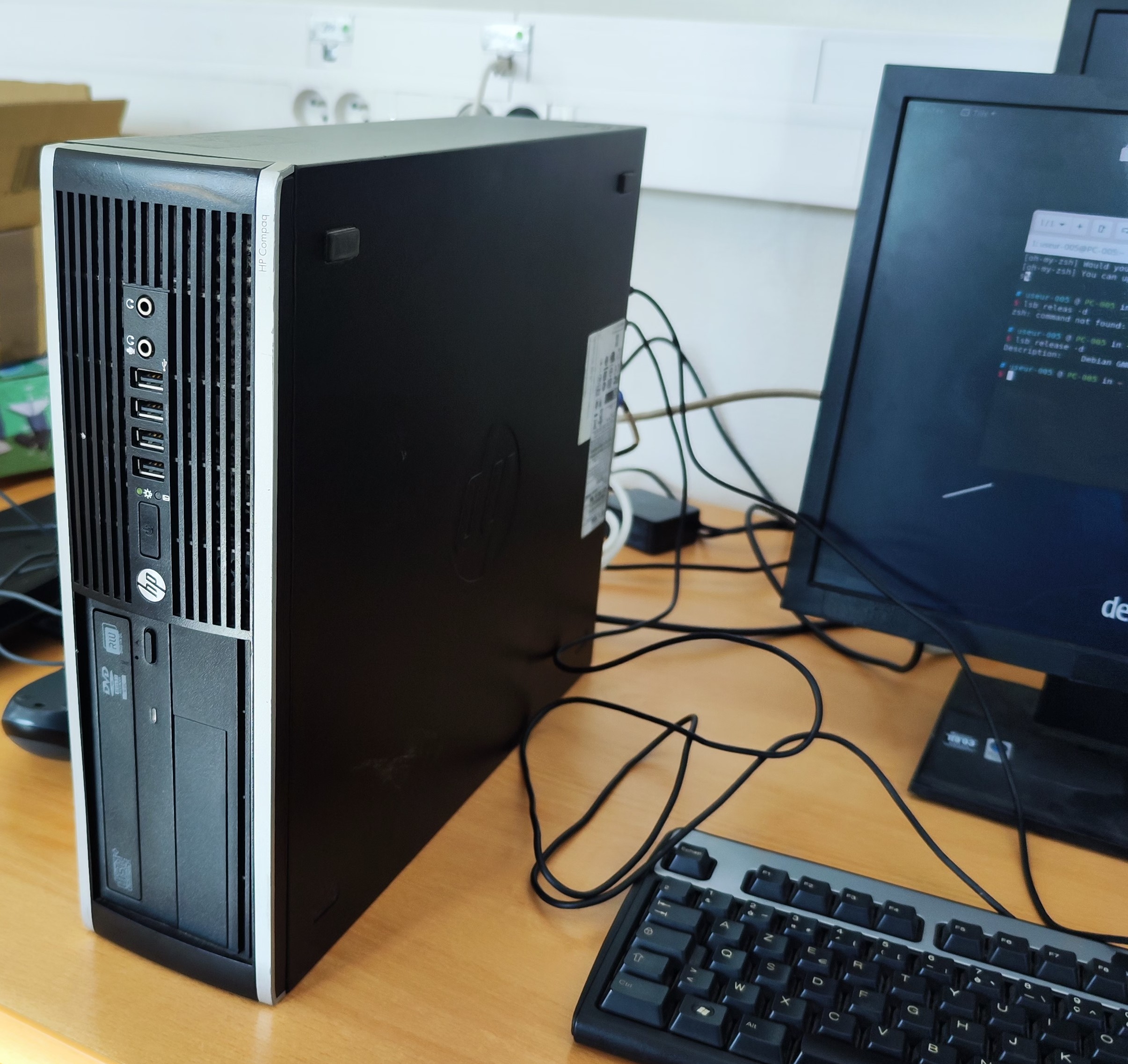

Réparation panne pc, aucun écran n'arrive à afficher l'interface du PC.
Solution: Rebrancher le câble PCI-E dans la carte graphique et utiliser seulement un câble Display Port des deux côtés. Le VGA ne marche pas (combiné avec adaptateur Display non plus).

05.06.2025
ecoute le cours sur java script : https://youtu.be/VZLflMqC6dI?si=ZzCgFwXlQWdMixMa

06.06.2025
netoyage du figures de plastique inutile apres l impresion de 3d printer
travaille sur une projet avec mon camarade de stage (projet est capteur de COV dans l aire avec arduino et capteur , notre partie est installer une affichage directement sur cette objet et ne pas utiliser le ordi)

10.06.25
Cours C++ sur youtube regarde

11.06.25 au 13.06.25
travaille sur le capeur COV (affichage).

12.06.2025
cablage de affichage sur arduino en suivant les tutorielle

13.06.2025
Projet : Capteur de qualité de l'air (CO₂ & COV) avec Arduino, CJMCU-811 et écran LCD I2C

Matériel nécessaire

Composant Quantité
Arduino UNO (ou clone) 1
Capteur CJMCU-811 (CCS811) 1
Afficheur LCD 1602 avec module I2C (KY1602) 1
Breadboard 1
Fils Dupont 13
Câble USB pour Arduino 1

Étape 1 : Câblage

Montage

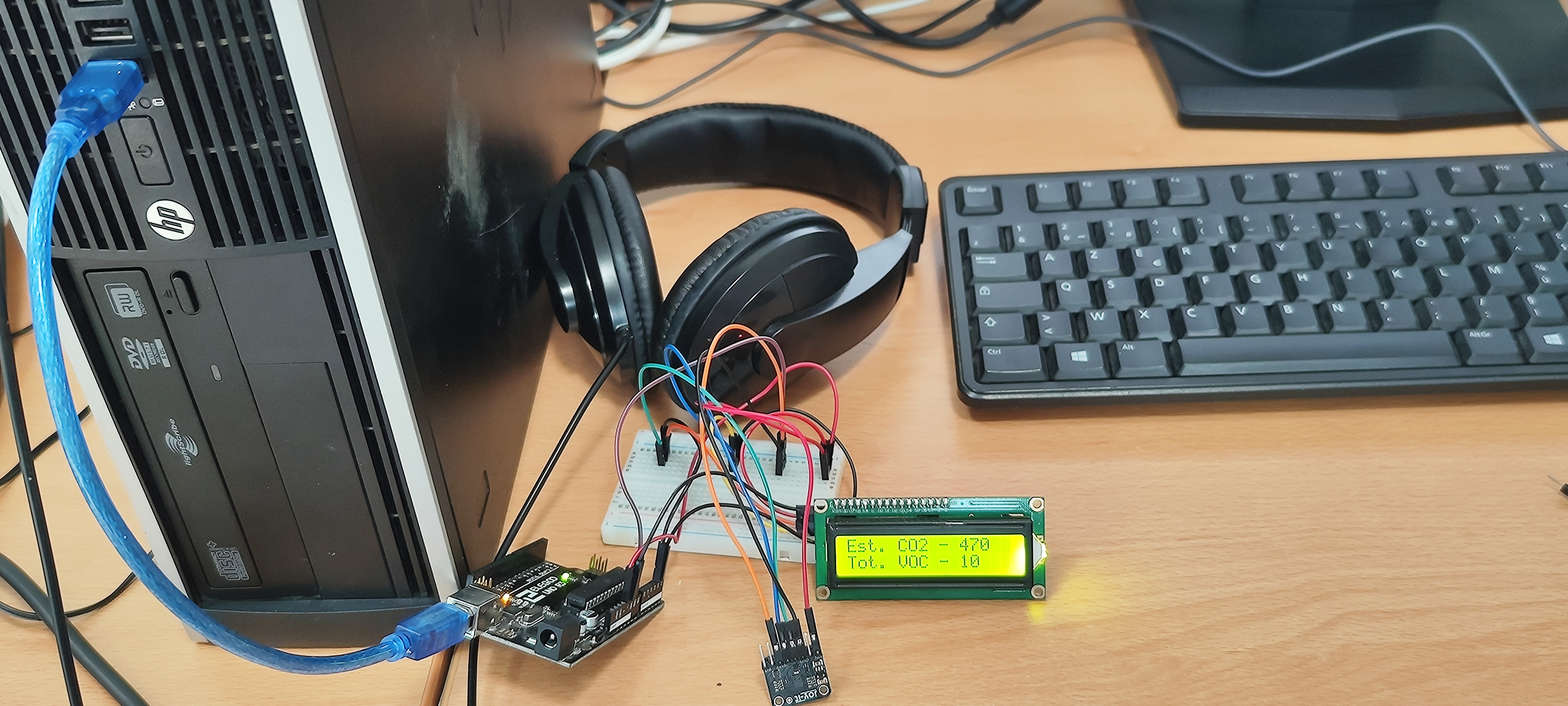

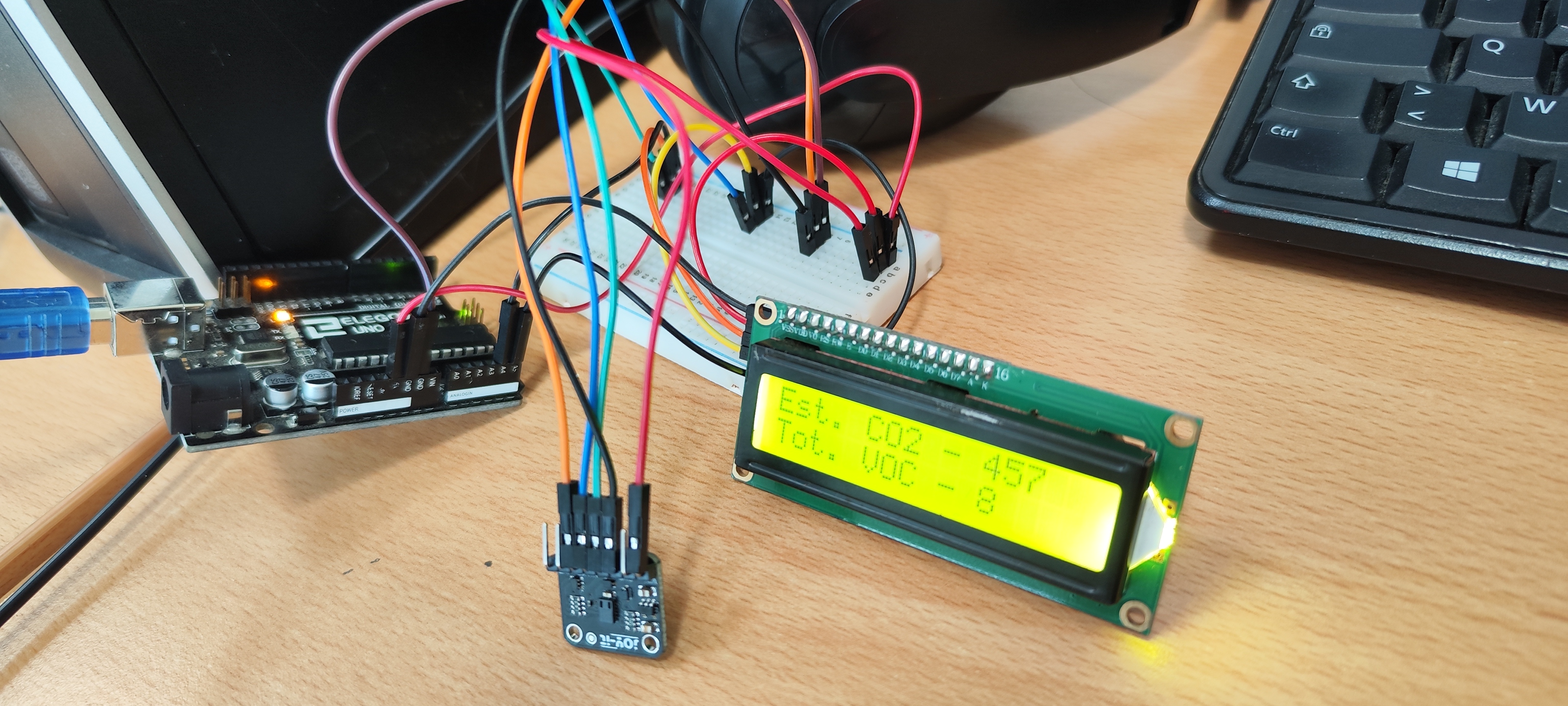

Voici le montage final réalisé :


Tableau de connexion

CJMCU-811 (capteur de CO₂ et COV) ➜ Arduino

CJMCU-811 Arduino UNO
VCC 5V
GND GND
SDA A4
SCL A5
WAKE GND

KY1602 (I2C LCD) ➜ Arduino

KY1602 LCD Arduino UNO
VCC 5V
GND GND
SDA A4
SCL A5

Note : Le LCD et le CJMCU partagent les broches SDA/SCL (bus I2C).

Étape 2 : Installation des bibliothèques

Dans l’IDE Arduino :

1. Aller dans Outils > Gérer les bibliothèques…
2. Rechercher et installer :

  • `SparkFun CCS811`
  • `LCD_I2C`
  • `Wire` (normalement déjà installée)

Étape 3 : Le code

Voici le code complet :

#include <Wire.h>
#include <LCD_I2C.h> // bibliotheque pour ecran d'affichage
#include "SparkFunCCS811.h" // bibliotheque pour capteur

#define CCS811_ADDR 0x5A  // Si ça ne marche pas, essaye 0x5B
LCD_I2C lcd(0x27, 16, 2); // LCD 16x2 I2C
CCS811 sensor(CCS811_ADDR);

void setup() {
  Wire.begin();
  lcd.begin();
  lcd.backlight();

  Serial.begin(115200);
  delay(1000);

  if (!sensor.begin()) {
    Serial.println("Sensor error. Check connection.");
    lcd.setCursor(0, 0);
    lcd.print("Sensor error!");
    while (1); // Stop everything
  }
}

void loop() {
  if (sensor.dataAvailable()) {
    sensor.readAlgorithmResults();

    int co2 = sensor.getCO2();
    int tvoc = sensor.getTVOC();

    // Affichage série
    Serial.print("CO2[");
    Serial.print(co2);
    Serial.print("] tVOC[");
    Serial.print(tvoc);
    Serial.println("]");

    // Affichage sur l'écran LCD
    lcd.setCursor(0, 0);
    lcd.print("Est. CO2 - ");
    lcd.print(co2);
    lcd.print("   "); // Pour effacer les chiffres en trop

    lcd.setCursor(0, 1);
    lcd.print("Tot. VOC - ");
    lcd.print(tvoc);
    lcd.print("   ");
  }

  delay(1000); // Attendre 1 seconde
}

Étape 4 : Vérification

  • LCD : les valeurs s’affichent (Est. CO2, Tot. VOC)
  • Moniteur série : les valeurs s’impriment à 115200 bauds
  • Le capteur doit être laissé 24h en fonctionnement pour stabiliser ses mesures

Les sources utilise :
pour le capteur COV : https://projets.cohabit.fr/redmine/attachments/download/15344/Connectique%20capteur%20CCS%20811.pdf
pour l'affichage : https://www.robotique.tech/tutoriel/afficher-un-texte-sur-lafficheur-i2c-lcd-1602a-avec-arduino/
pour cablage finale et du code : https://cricklewoodelectronics.com/CJMCU-811CO2-VOC-Air-quality-Module-with-CCS811-for-Arduino-and-other-microcontroller-projects.html

16.06.2026

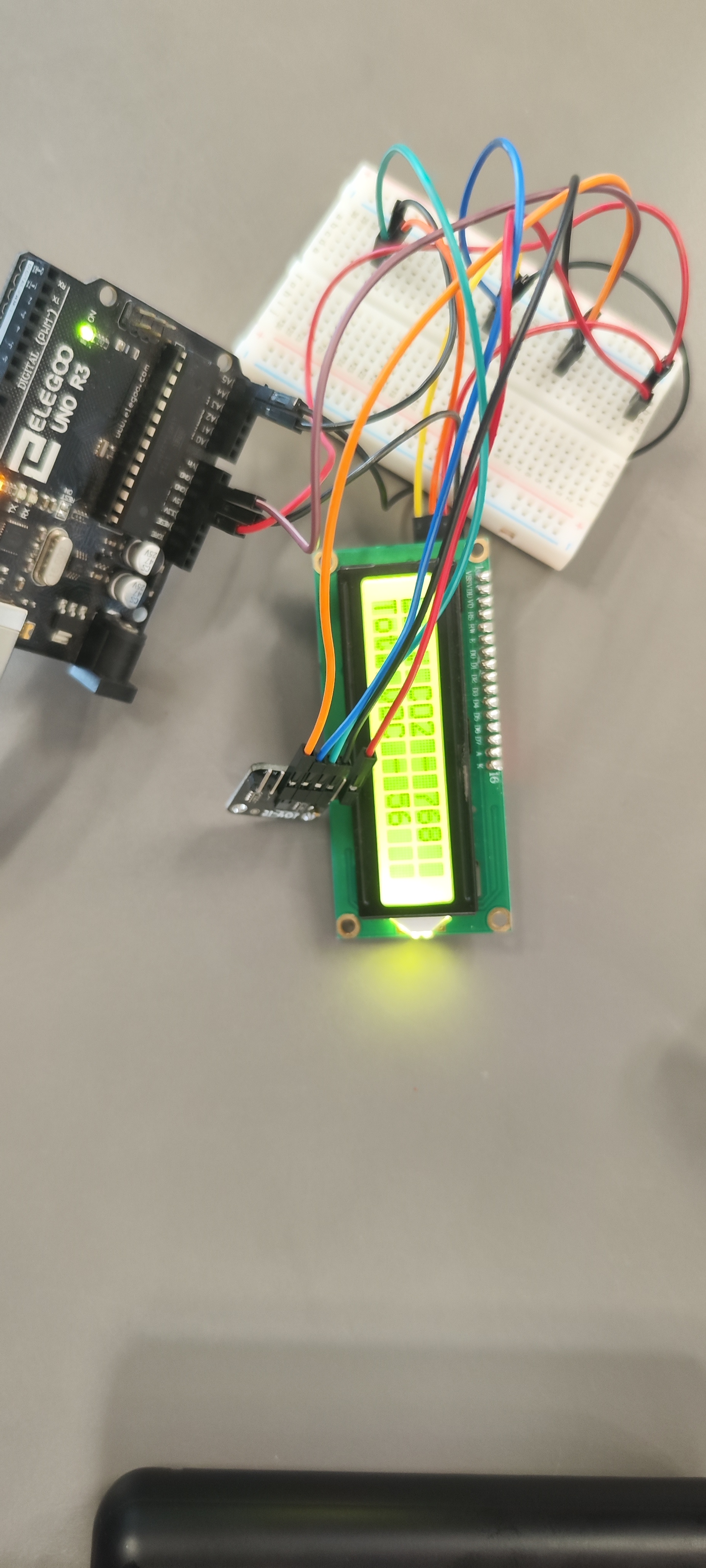

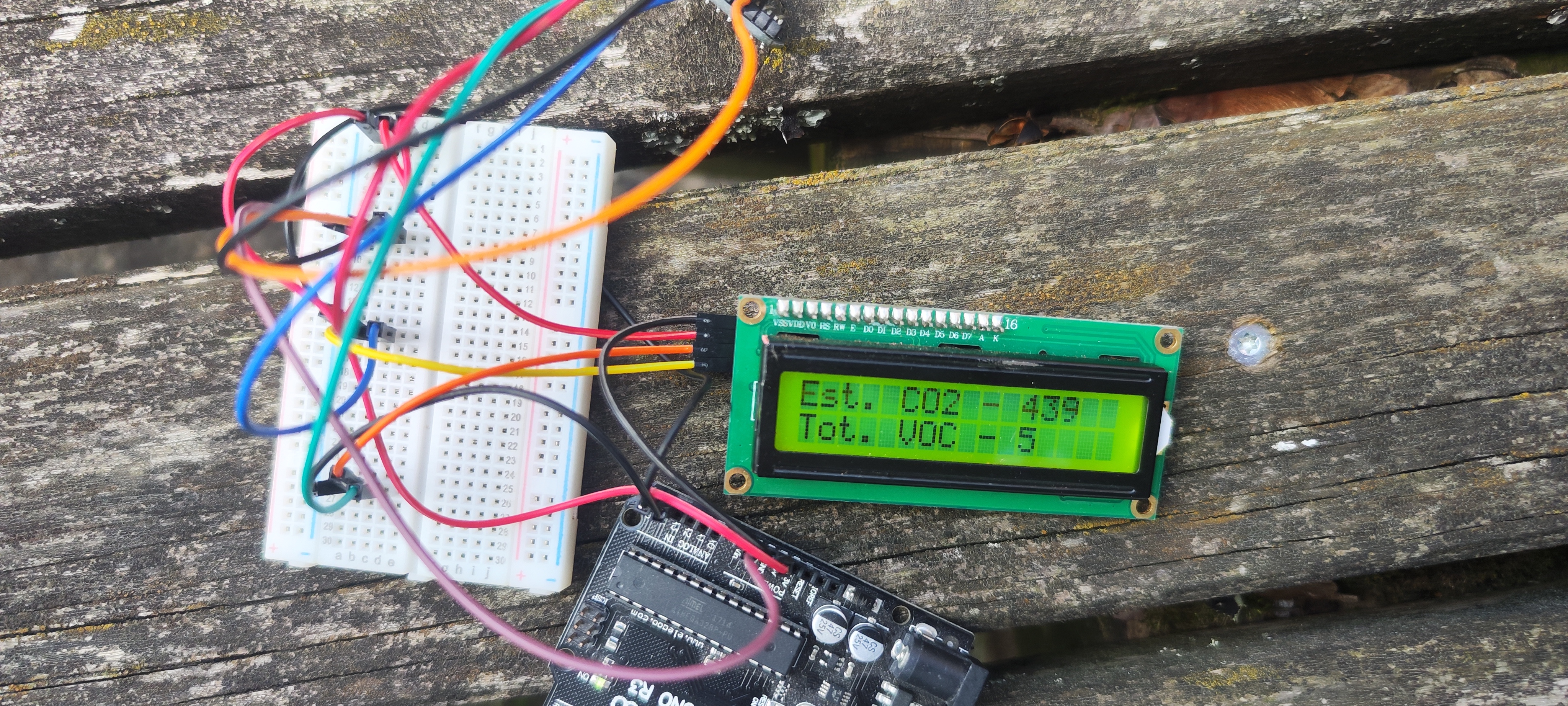

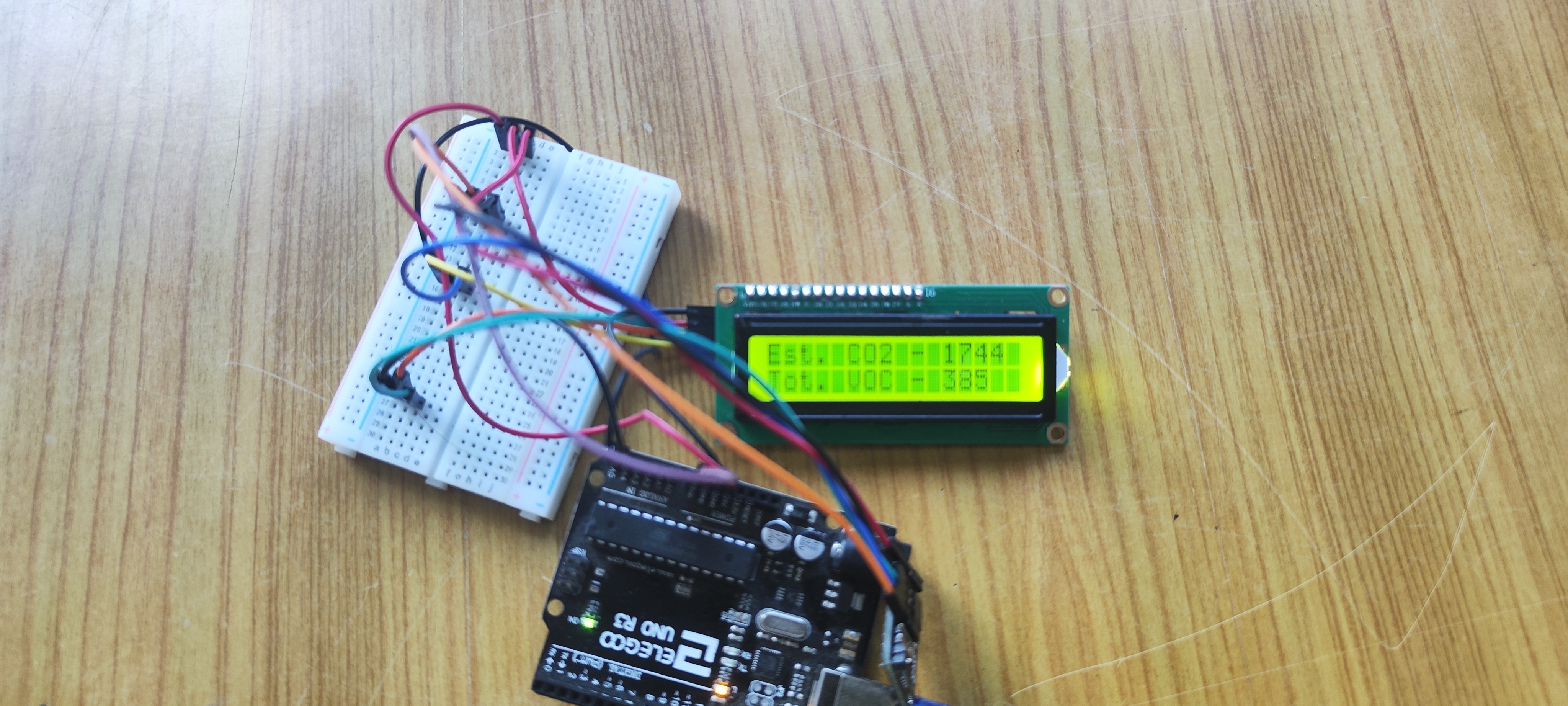

Observation du capteur COV pendant utilisation de appareille 3D printeur , le valeur COV varie entre 200-400, CO2 entre 1200-1400

17.06.2025
observation du langage de programmation COBOL, puis observation de l’outil Faraday qui permet de détecter, centraliser et gérer les vulnérabilités issues des audits de sécurité ou des tests de pénétration réalisés sur des applications, y compris celles développées en COBOL.

18.06.2025
connexion au proxmox et urilisation , observation du PC source du proxmox

19.06.2025
apprendre base de wordpress du cration de site

20.06.25
- Réalisation tutoriel complet pour réalisation d'un capteur de CO2 et COV (Composés Organiques Volatiles). (https://projets.cohabit.fr/redmine/projects/capteur-cov/wiki)
- aide a une personne lyceen qui est au stage pour son cablage electronique avec un schema de cablage et du code pour arduino
