Enzo Pallier - Noah Rufat

Le Porte clé

Choix du porte clé : Création d'un porte clé reprenant le logo de Van Spirit : une entreprise de location de van aménagé.

Contrainte
- 5*5cm maximum
- 2 exemplaires minimum

Modèle

Création originale de Noah Rufat : à été exportée d'illustrator afin de pouvoir le passer en SVG. Lors d'une discussion avec les professeurs une problématique à été soulevée : La création n'a pas été déposée en Creative Commons. Il nous a donc été impossible de le faire dans les temps impartis et sera donc réalisé ultérieurement par le fondateur.

Objectif : Équiper toutes les clés des véhicules de van spirit avec des portes clés.

Simplification du logo de l'entreprise pour faciliter l'impression.

Avec un logo original en couleur, il a été adapté pour l'impression, en le modifiant en noir et blanc sur Inskape.

Tableau avant/après
table{width:50%}.

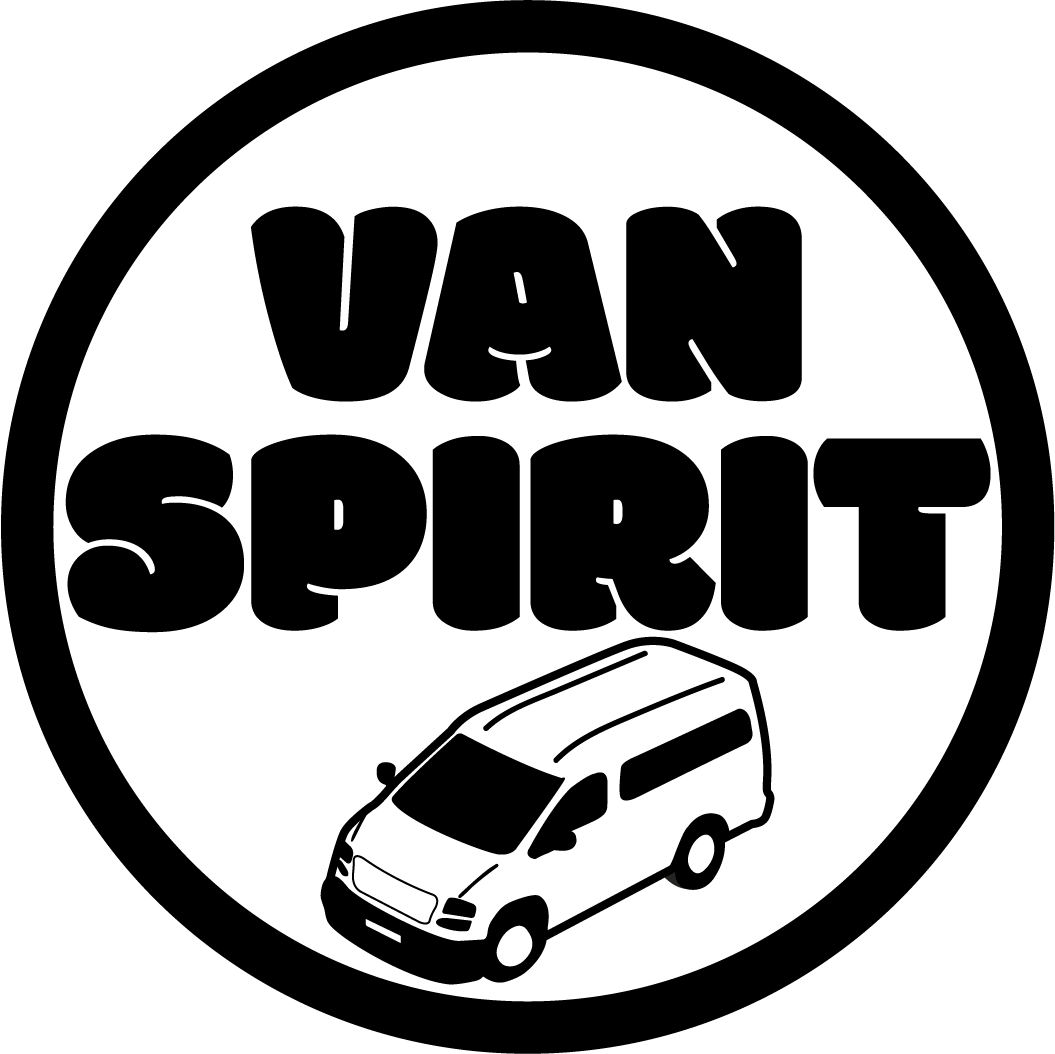

LOGO ORIGINAL LOGO NOIR ET BLANC

Ensuite, nous avons appliqué une ligne rouge rouge (R:255; V:000; B:000) de 0,20 mm de largeur car la machine interprète les couleurs de manière différentes. Le noir, c'est pour la gravure et le rouge de la découpe.

Préparation à la découpe.

Avant de découper le support, il faut régler la machine à l'aide de l'ordinateur en important le fichier sur Jobcontrol
  • Faire les réglages en fonction du support de découpe : adapter la puissance et la vitesse.
    Comme le support est en plexiglass voici nos paramètres : 100.00 de vitesse et 80.00 de puissance.

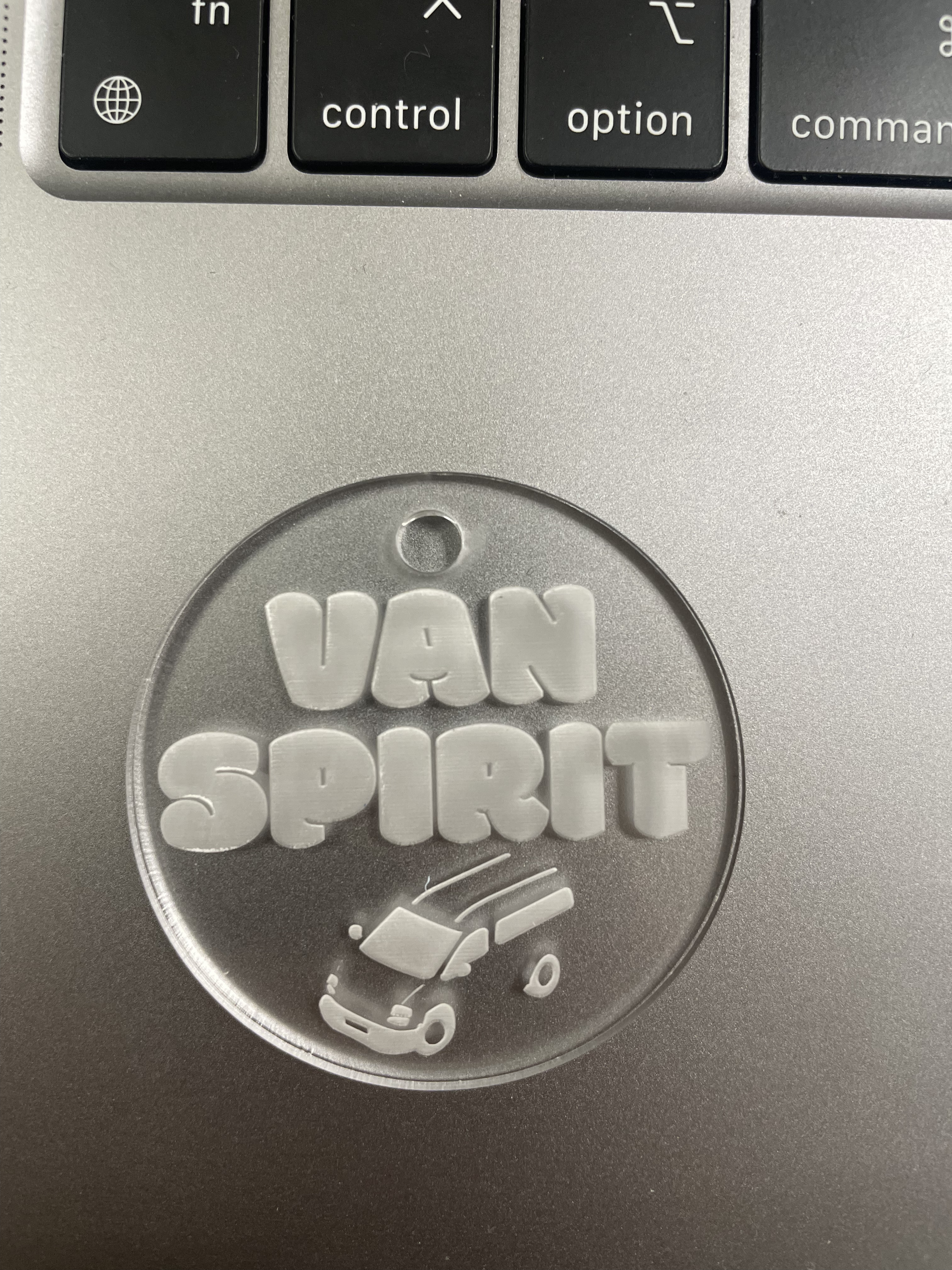

Découpe lazer version 1.

Résultat :

Notre premier essai n'a pas été concluant. Certaines formes ne se sont pas gravées et pour pallier ce problème nous avons dû appliquer le contour en chemin afin de rendre toutes les formes lisibles par la machine.

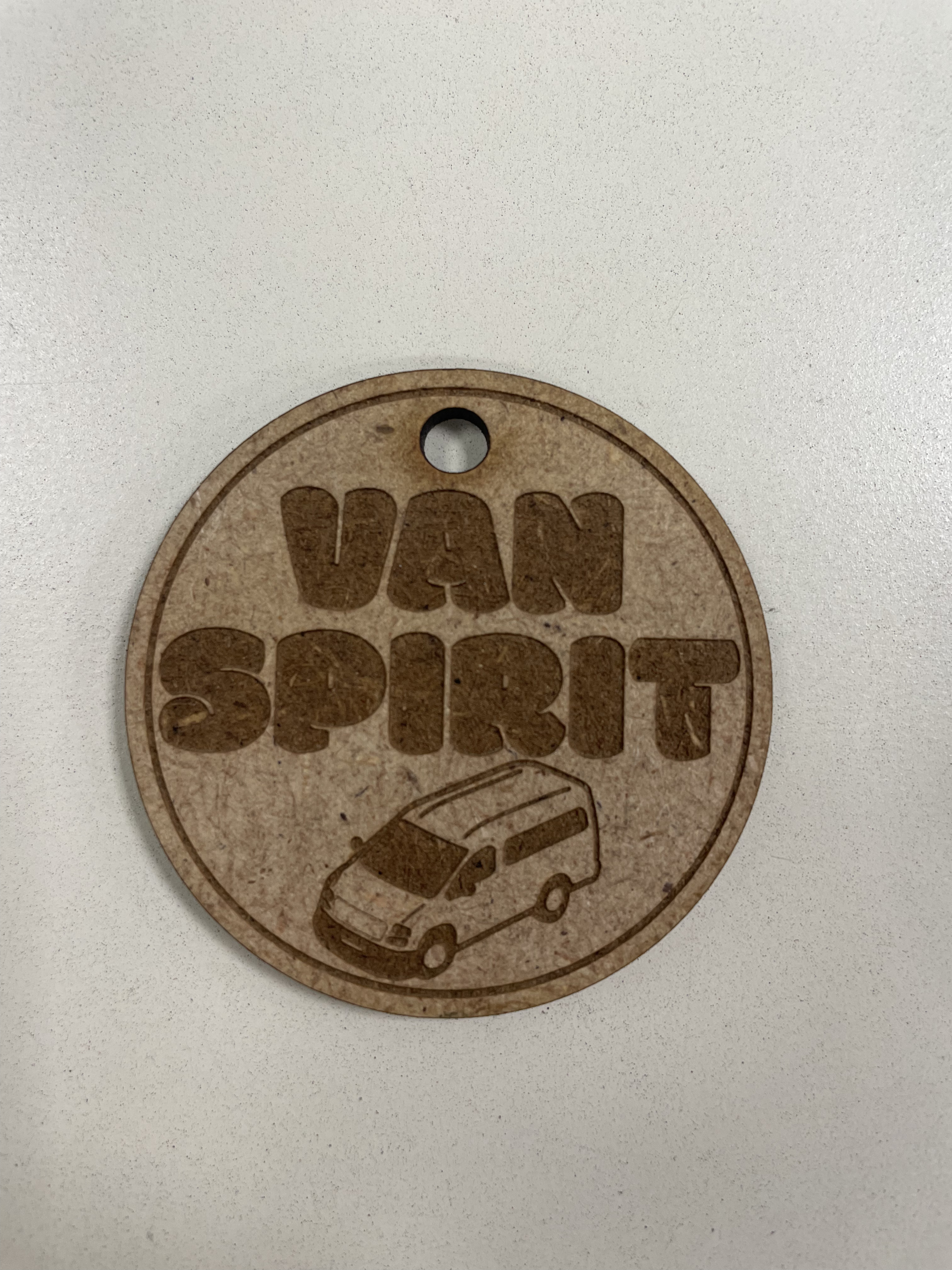

Découpe lazer version 2.

Pour ce second essai, nous avons choisis un nouveau support : du MDF3mm, avec comme paramètres :
-Gravure : 95.00 de puissance et 90.00 de vitesse
-Découpe : 95.00 de puissance et 0,70 de vitesse

Résultat :

Cette fois-ci nous avons réussi à obtenir un résultat conforme aux attentes.
Le Fablab nous a donc permit de mettre en place un prototype de qualité et duplicable. L'entreprise va donc pouvoir partir sur ces modèles pour la réalisation des autres portes clés.
