Présentation du stage¶

démonter des socles de panneaux¶

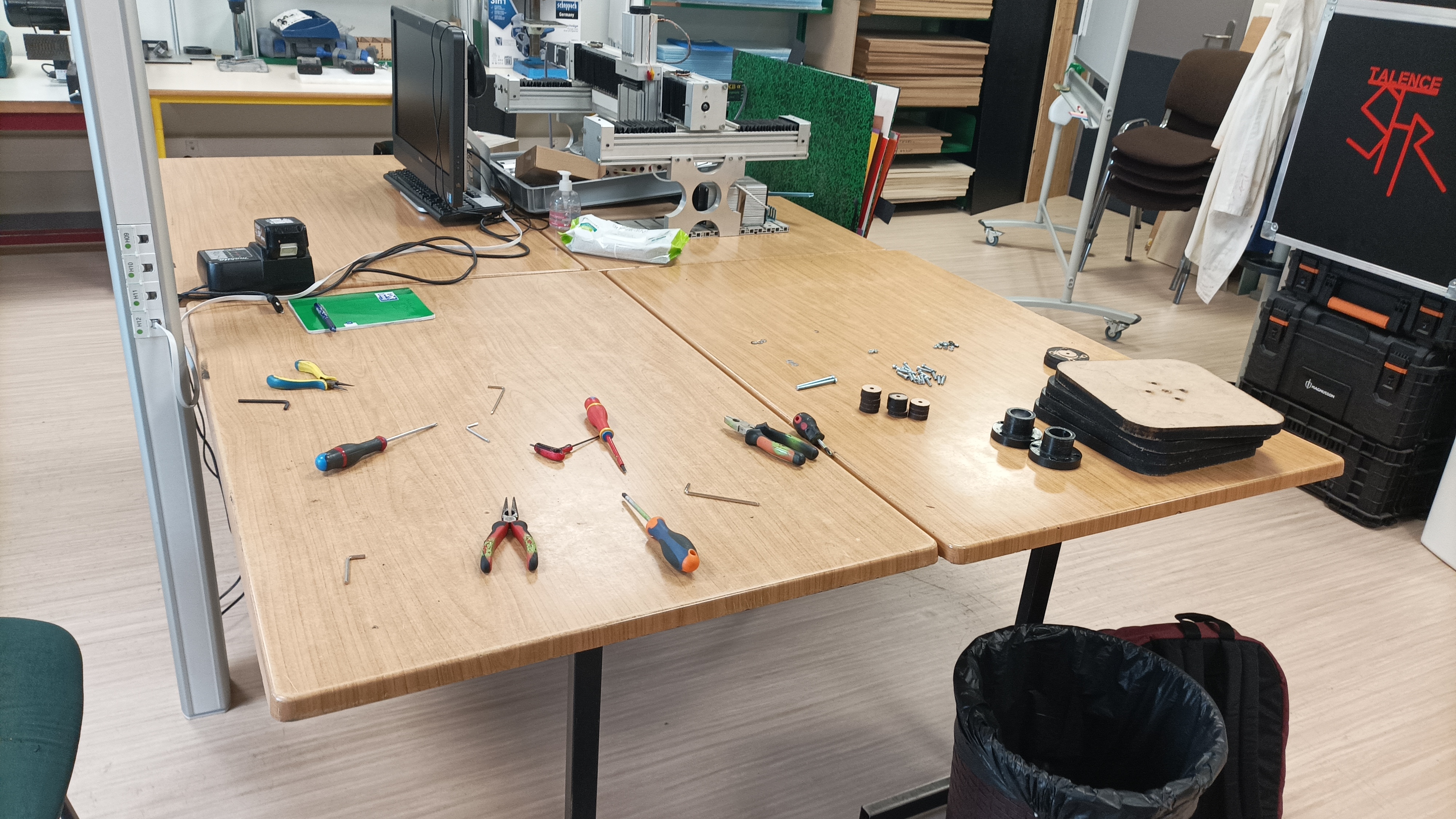

On devait démonter des socles de panneaux pour récupérer les vis...

Identification des pièces de l'imprimante à UV¶

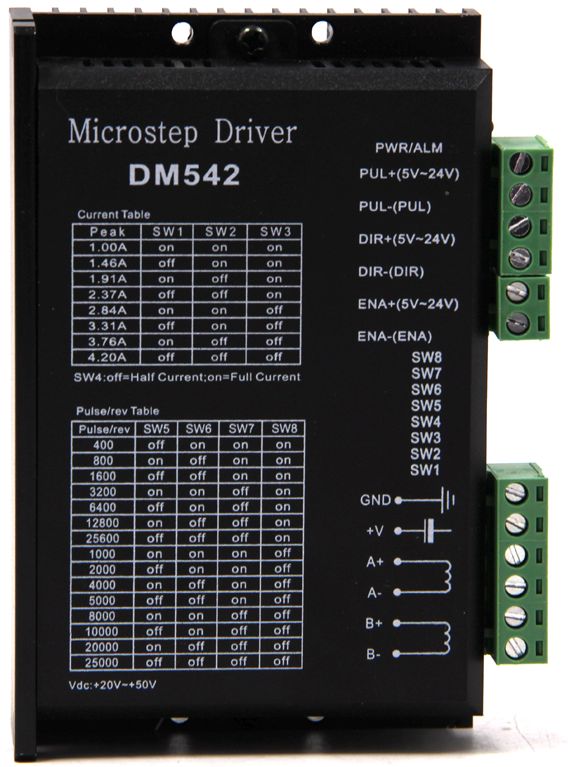

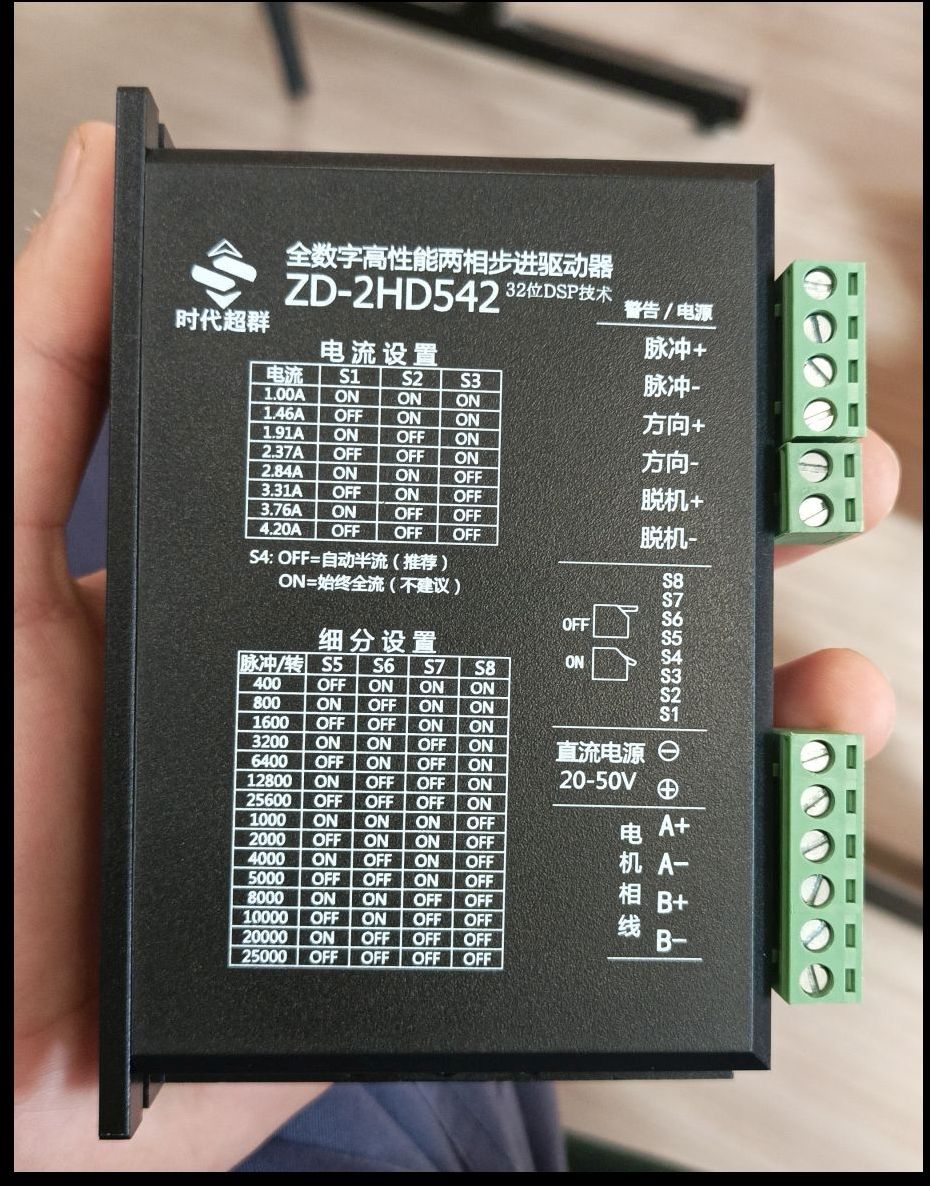

le contrôleur pas à pas / driver ZD-2HD542¶

Les contrôleurs (ou drivers) à tension constante pour moteur pas-à-pas servent à appliquer une tension positive ou négative constante à chaque bobine pour générer du mouvement. Cependant, il s'agit du courant dans la bobine et non la tension qui génère le couple sur l'arbre du moteur pas-à-pas.
source: https://www.portescap.com › controle-du-moteur-pas-a-pas

• La tension d'entrée est de: DC 20 ~ 50V00

• Le courant d'entrée est de: moins de 4 ampères
• Le courant de sortie est de: 1.0A ~ 4.2A

• La consommation électrique est de: 80W et l’assurance interne de: 6A

• La température de fonctionnement est de: -10°c ~ 45°c et la température de stockage de -40°c ~ 70°c

• L’humidité n’a pas de condensation et n’a pas de gouttelettes d'eau

• surtension, sous-tension, surintensité, protection contre les courts-circuits interphasés

• le couple du moteur est lié à sa vitesse, quel que soit le nombre de pas par tour du moteur

• vitesse de démarrage élevé

• couple à grande vitesse

• PLS +: borne positive d'entrée de signal d'impulsion de pas ou borne positive d'entrée de signal d'impulsion de pas avant

• PLS-: entrée de signal d'impulsion de pas négatif ou entrée de signal d'impulsion de pas avant négatif

• DIR +: entrée de signal de direction de pas borne Positive d'entrée de signal d'impulsion de pas positif ou inverse
• DIR-: entrée de signal de direction de pas négative ou entrée de signal d'impulsion de pas inverse négative

• ENA +: terminal positif d'entrée de signal de réinitialisation désactivé
• ENA-: Off-activer l'entrée de signal de réinitialisation négative

• Lorsque le signal de désactivation est émis, le lecteur est réinitialisé, toutes les impulsions valides sont désactivées, le composant de puissance de sortie du pilote est désactivé et le moteur ne maintient pas le couple.
  on peut régler le nombre de pas par tour du moteur à 400,800,1000,1600,2000,3200,4000,5000,6400,8000,10000,12800,20000,25000,25600 pas.

SOURCE :Aliexpress

le ventilateur:¶

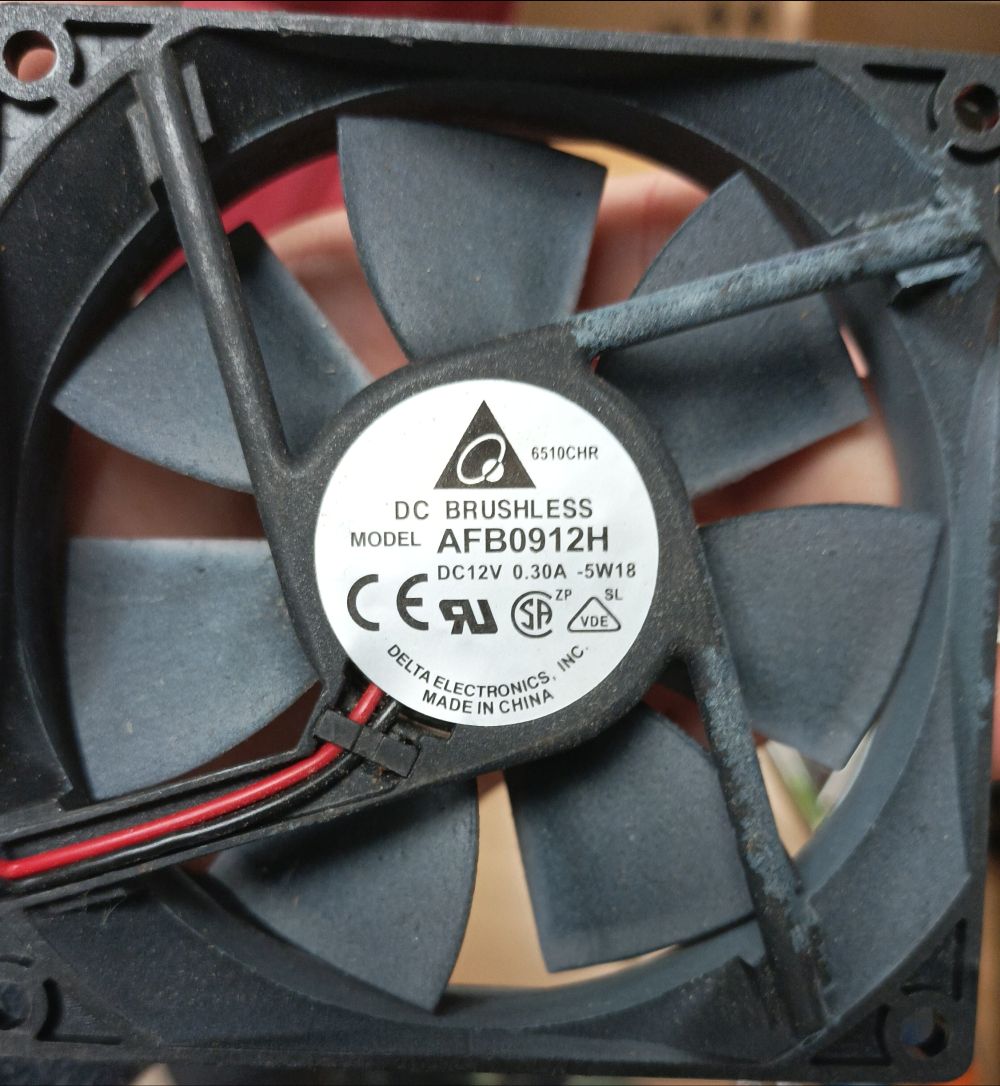

Le ventilateur était alimenté en 12 voltes et faisait partis du système de refroidissement

ventilateur.pdf
source

Capteur:¶

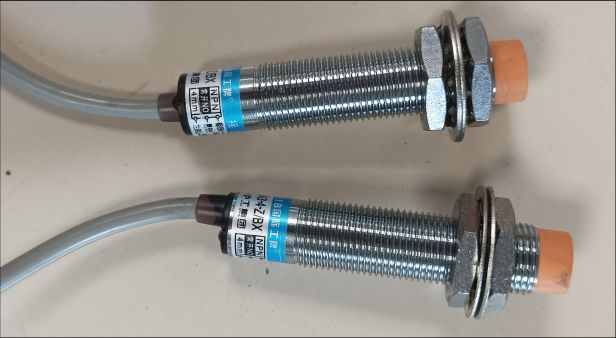

c’est un capteur de métaux.

capteur.pdf

source
source

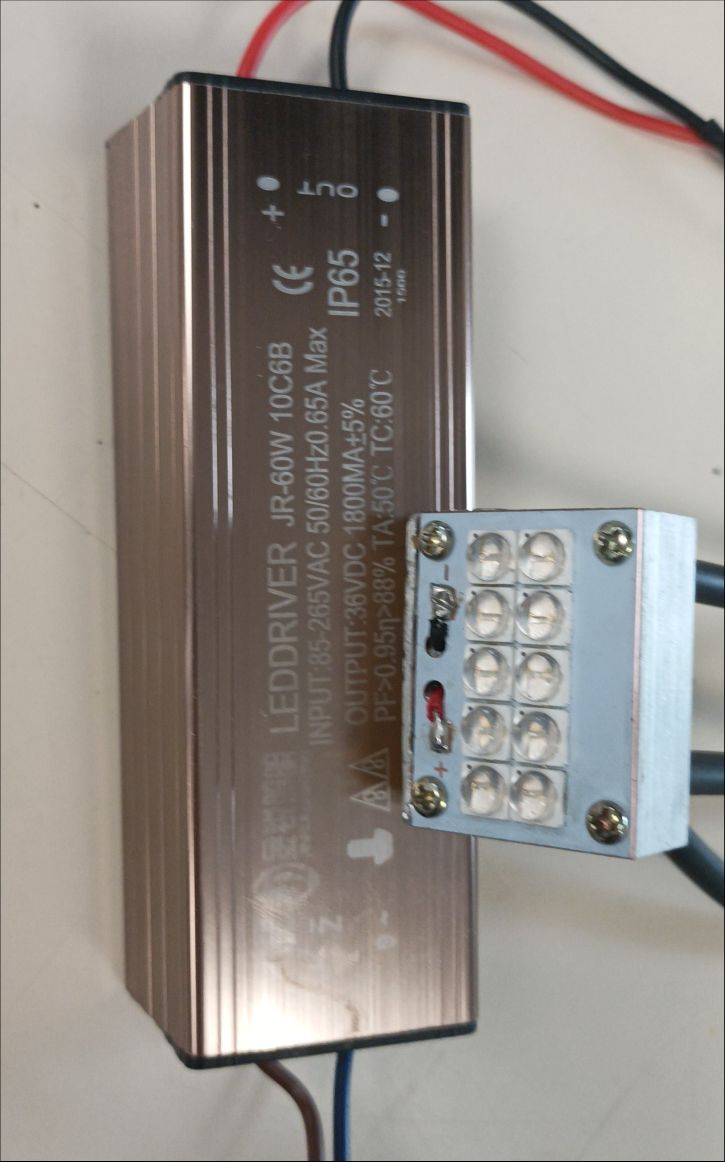

DRIVER DE LED:¶

Les drivers distribuent l'énergie nécessaire à la LED. Rôle d'un driver : Réguler l'intensité nécessaire au bon fonctionnement de la LED. Préserver la durée de vie de la LED.

entrée: 85-265VAC 50/60 Hz0.65A max
sortis: 36VDC 1800MA+5%

source

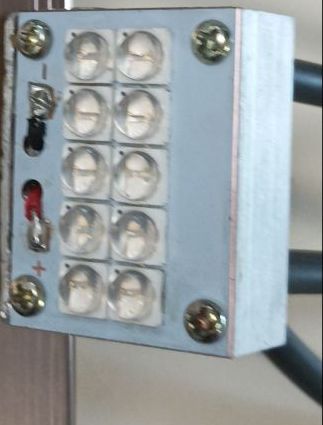

LED:¶

ce sont des led UV qui servent à sécher l’encre sur le plastique

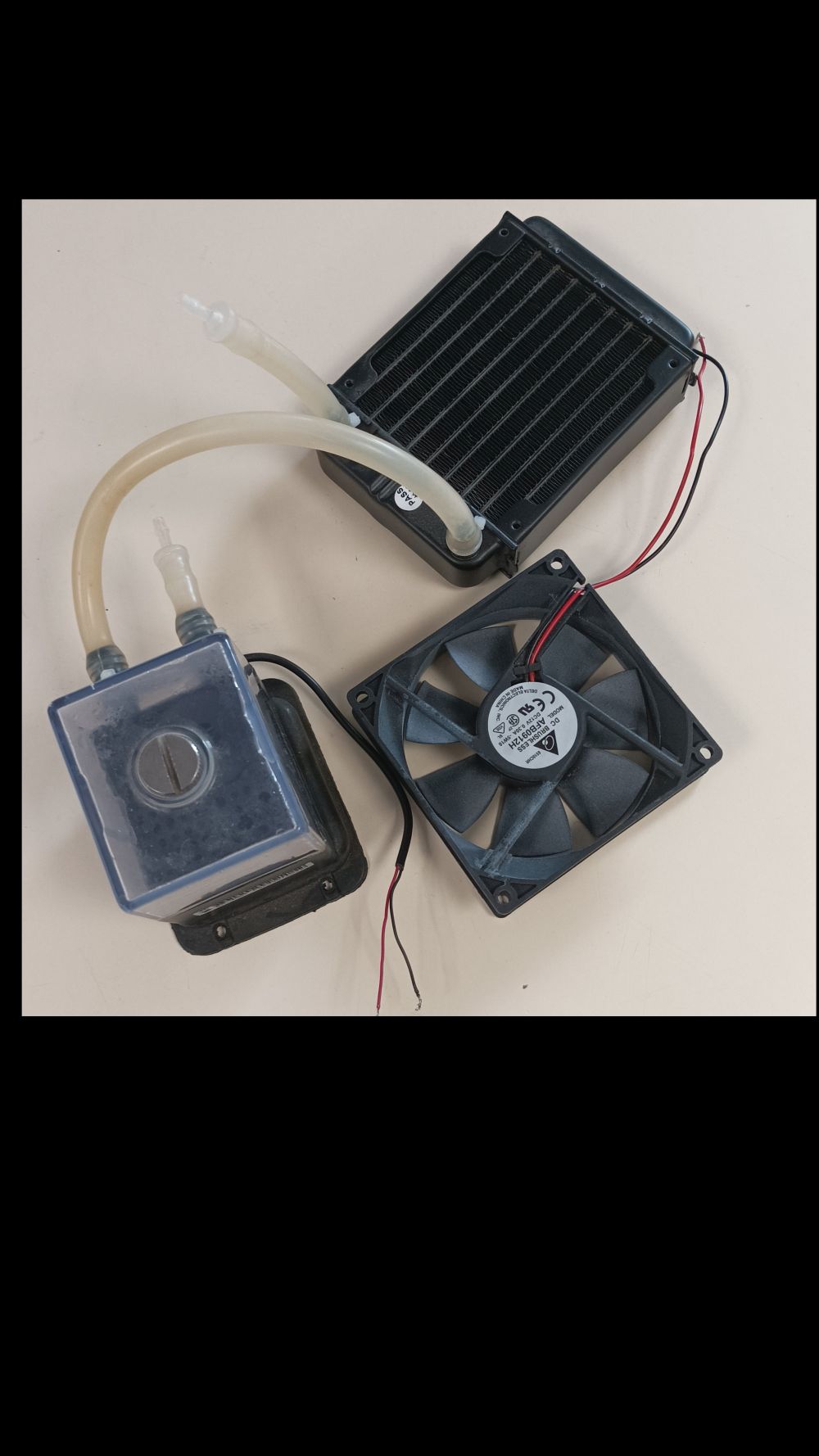

système de refroidissement:¶

• Type de pompe: SC-300T
• hauteur maximum de sortis d’eau: 1.9m
• Flux: 300L/H
• Volume du réservoir: 150ml
• Temps de vie: 50000h
• Puissance: 4w
• Voltage: DC12V
• Bruit: 23dB
• Taille: 66*56*86mm

Bloc de refroidissement par eau:¶

• Bloc d'eau du processeur: 52×52×11.
• 5mm raccord: G1/4 pas de vis ou G1/4-8 tête de pagode Traitement de surface
• Processus de galvanoplastie respectueux de l'environnement
• Adoptez la technologie Skving, une très grande zone d'absorption de chaleur, qui peut évacuer au maximum la chaleur de la source de chaleur.

Ventilateur:¶

• Type de radiateur: 12S-8
• Matériau du radiateur: Aluminum
• Taille: 156×120×32mm
• Connecteur: G1/4 vis filetée
• Traitement de surface : procédé respectueux de l'environnement
• Type de ventilateur: 120mm silencieux
• Taille du ventilateur: 120×120×25mm
• Vitesse de rotation: 1650±10% R.P.M (tour par minute)
• Temps de vie : 100,000H
  Désolé je n'est pas retrouvé la source des informations sur le système de refroidissement

Transformateur:¶

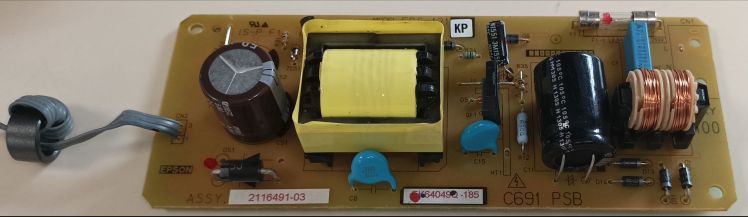

Carte d'alimentation d'origine pour imprimante Epson, 100% testée, R330, T50, R290, R270, L801

Modèle: pour Epson R330 T50 R290 R270 L801

c’est un transformateur Epson trouvé dans l’imprimante UV qu’on a démonter.
source

Alimentation:¶

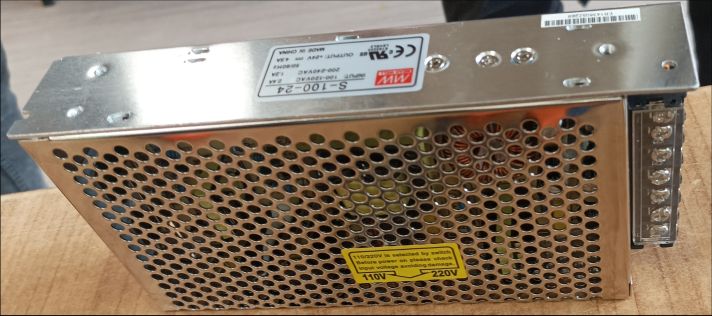

110/220V est sélectionné par l'interrupteur Avant la mise sous tension, veuillez vérifier la tension d'entrée pour éviter tout dommage. c’est la série S-100-24

attachment:alimentation.pdf

source

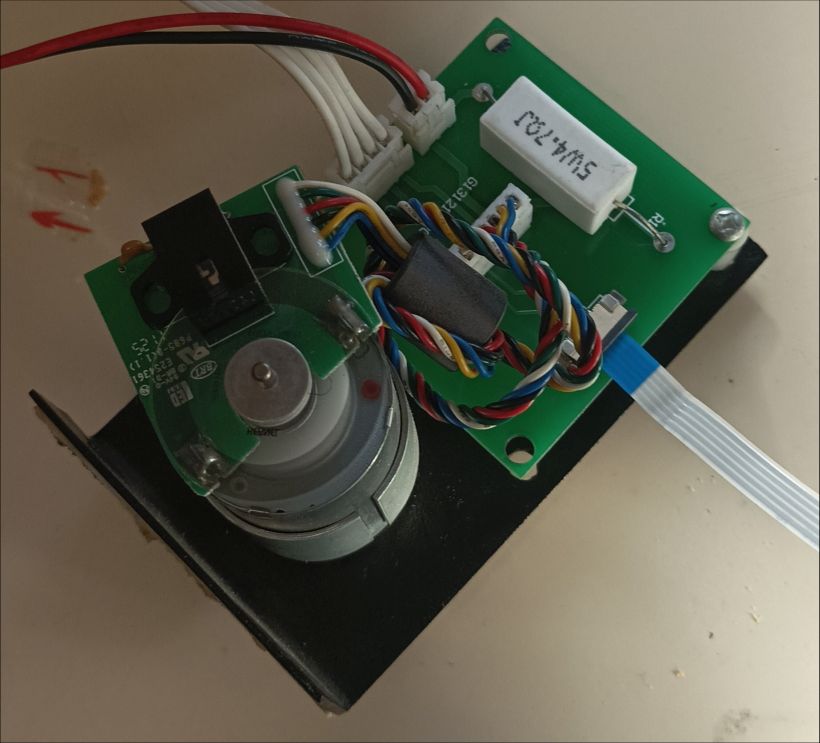

Encodeur:¶

Japon Mabuchi 385-16140 vitesse moteur avec moteur bobine DC résistance 11 ohms.

Tension de fonctionnement de 3 V à 30 V.

Courant = tension/résistance de la bobine.

Les caractéristiques sont:¶

• le moteur est utilisé dans les imprimantes laser, et industrielle de qualité. Norme modèle 385.

• 448 ligne AB phase codeur comprend mise en forme de circuit, la sortie est une onde carrée, peut être directement lié microcontrôleur io.

• codeur réelle 2.5 V-5 V fonctionnent correctement, carré Norm, 3.3 V puissance consommation lorsqu'elle est mesurée 10mA, alimenté codeur rouge clair, très belle, AB phase de sortie, Phase A ou B dans la hausse phase ou front descendant juger chaque niveau, vous pouvez déterminer la direction de rotation.

• codeur PCB facilement retiré (avec un moteur d'aspiration enlever étain électrodes et le PCB soudure codeur, le codeur viennent complètement off).

• d'origine Bande de ligne, ph2.0 Plug, anti-interférence anneau; fil et PCB avec de la colle, Fil est soudé pour assurer un bon contact en même temps est également très haute résistance mécanique.

source

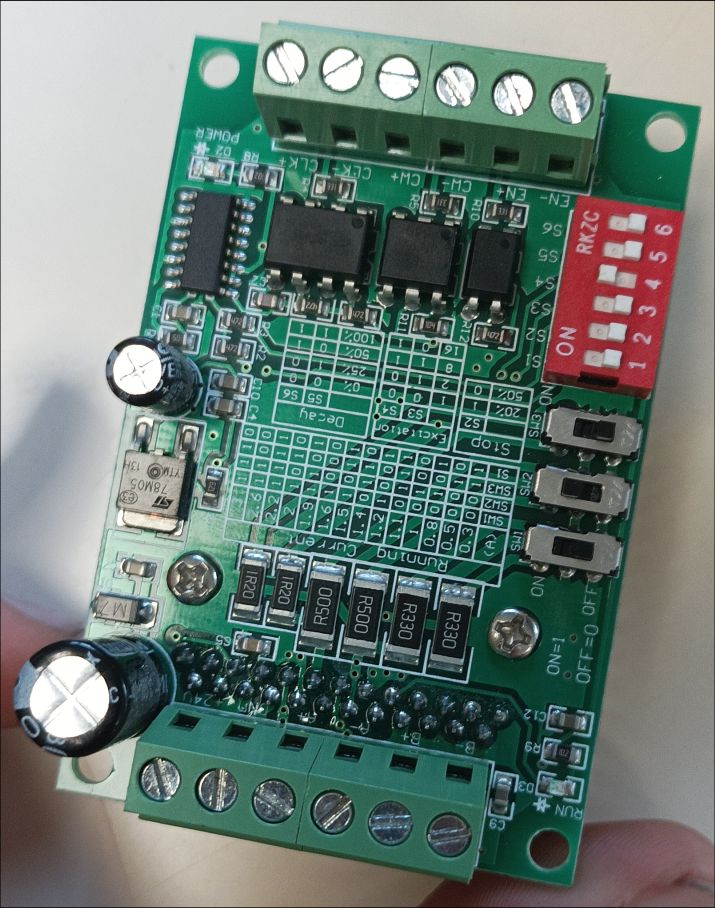

Contrôleur de moteur pas à pas 2 :¶

datasheet_controleur_pas_a_pas.pdf

source

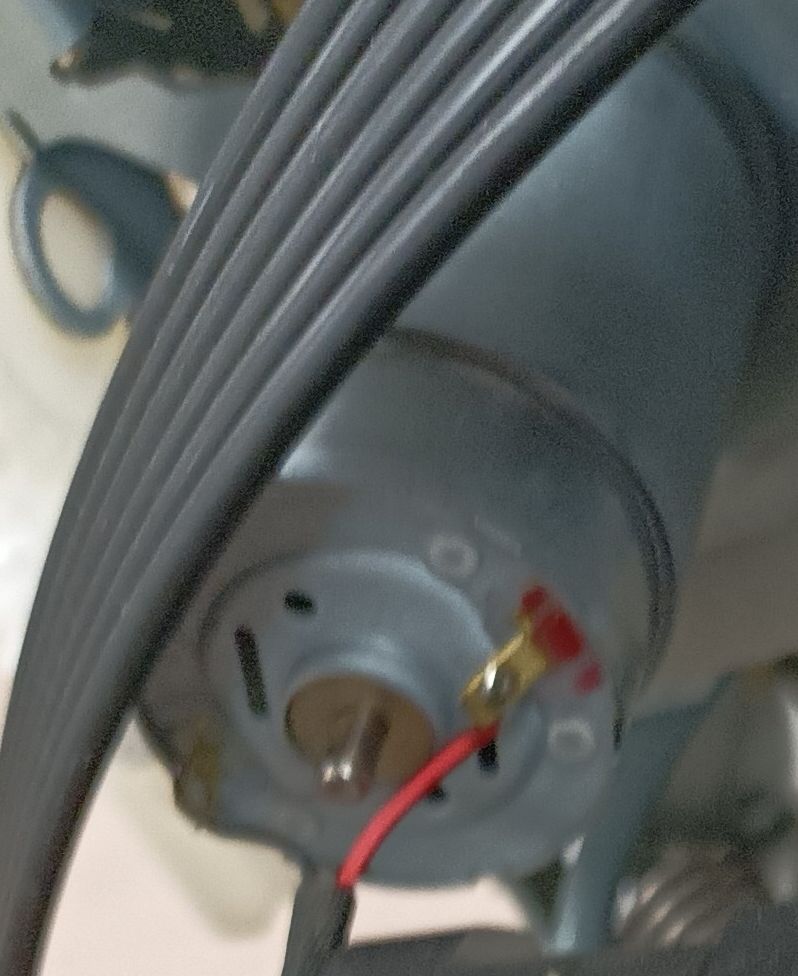

Moteur à courant continu :¶

Data sheet / fiche technique :
moteur-a-courant-continue.pdf

sources :
Mabuchi Motor - Datasheetspdf.com
lien vers le pdf

Les Moteurs pas à pas :¶

Les deux premiers :

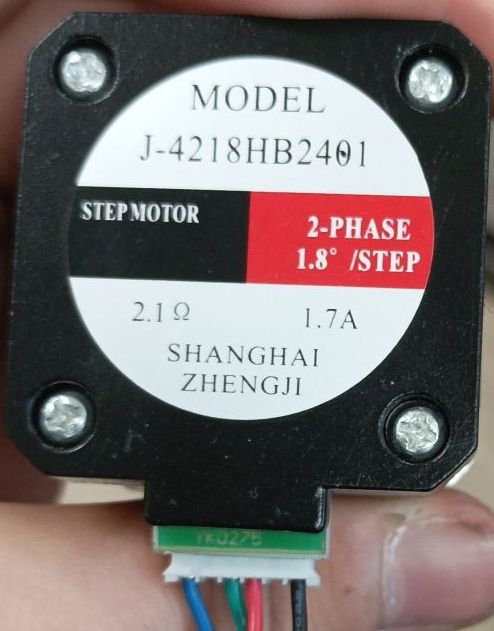

1er modèle J-4218HB2401

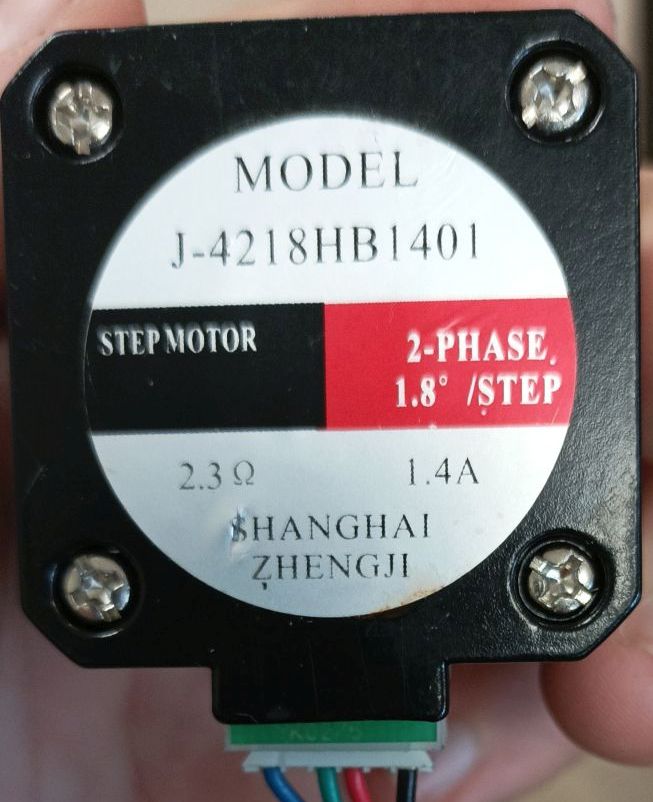

2ème modèle J-4218HB1401

résistance 2,1Ω intensité 1.7A

résistance 2,3Ω intensité 1,4A

le deuxième est plus mince que le 1er
Hauteur 40 mm, couple 0,5n.m, courant 1.2/1,7a
l'arbre Ø5mm,Axes de type D; longueur de l'arbre 20mm/24mm; longueur du plomb 30 cm

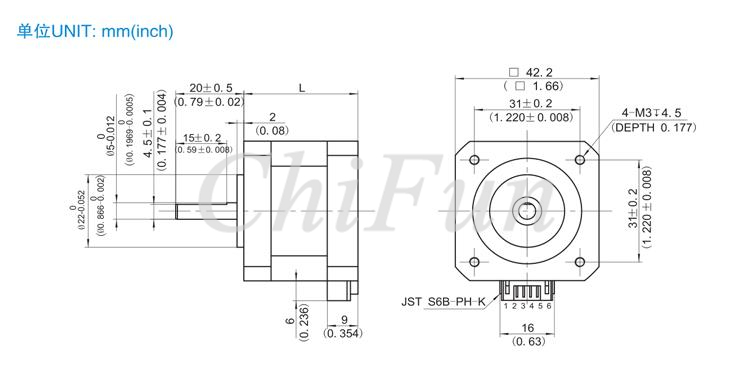

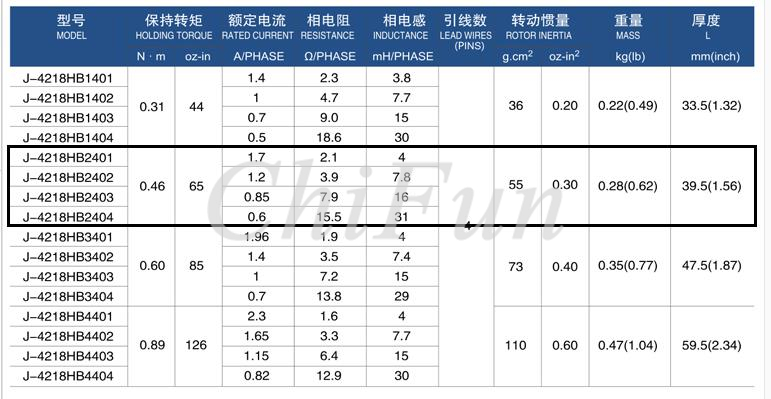

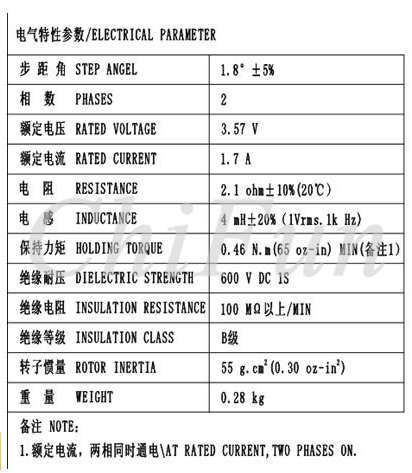

Paramètre électrique

Tableau de taille

Paramètres du moteur, le premier moteur c'est J-4218HB2401 et le second c'est J-4218HB1401

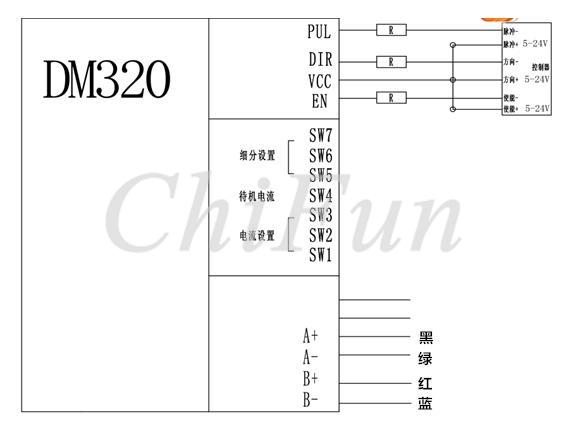

Complets De Câblage Dagram

source : aliexpress

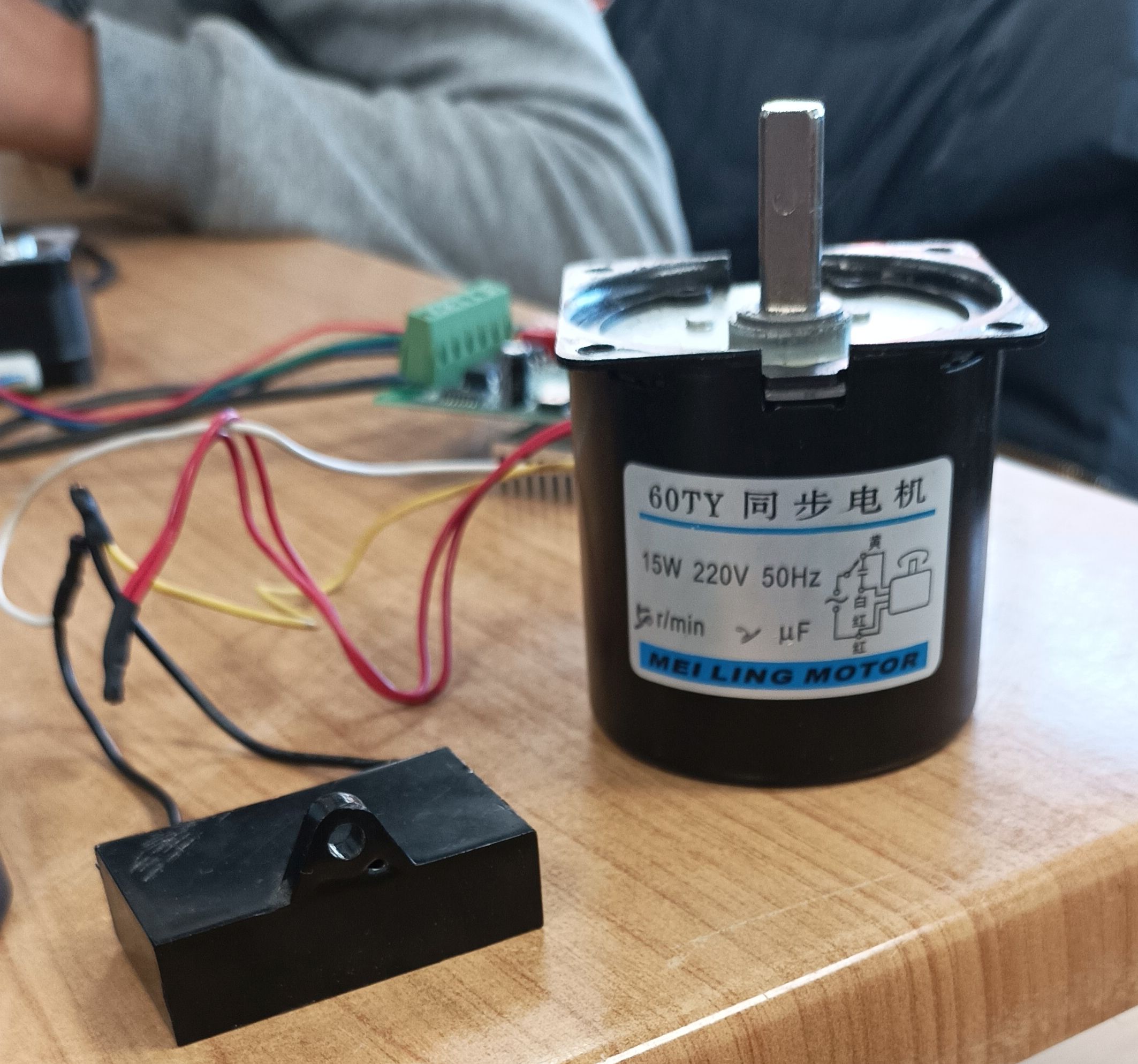

le dernier :

Tension : 220V
Puissance : 15W
hertz : 50Hz
50 r/min
2 µF

Le condensateur est connecté

Le condensateur :
2µF +/- 5%
500V courant alternatif 50 - 60Hz
source : l'image

Les boutons :¶

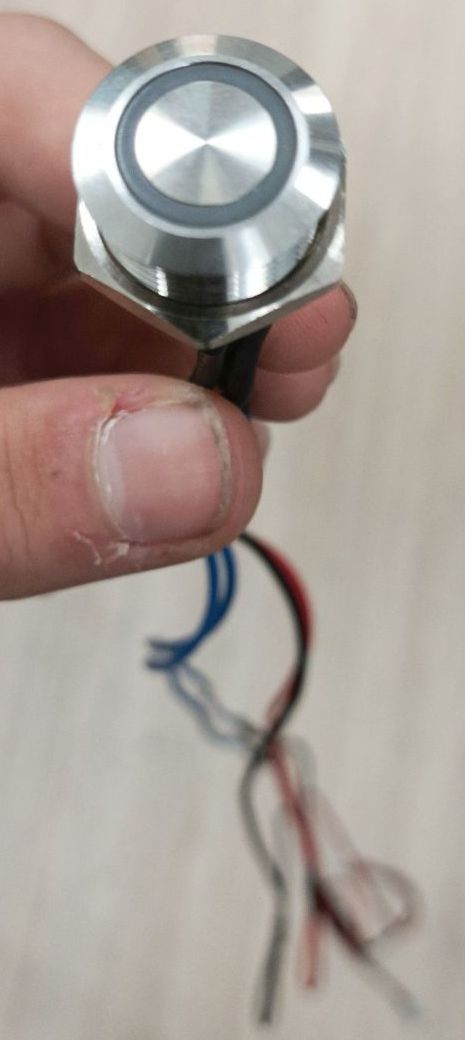

Bouton poussoir avec LED :
On doit appuyer dessus.

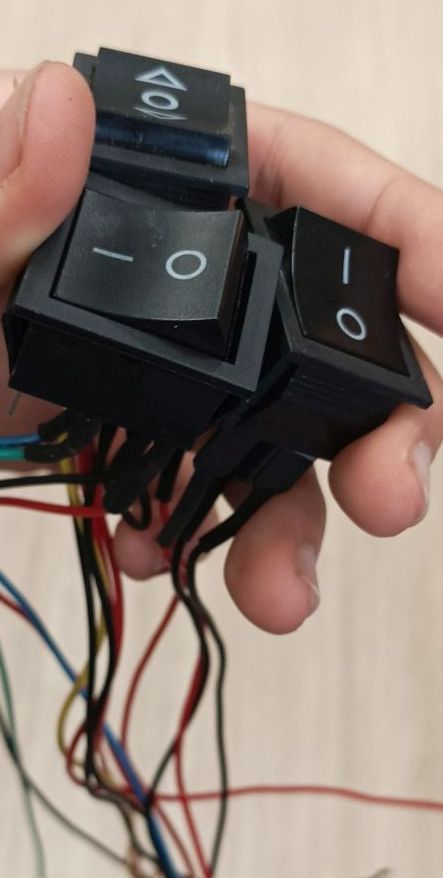

Boutons interrupteurs
ils se clipsent.

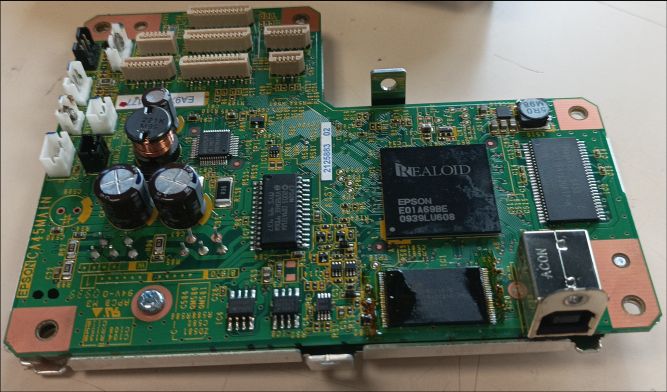

Carte mère :
On a rien trouvé mais on pense que c'est une carte mère car c'était l’élément central.
¶

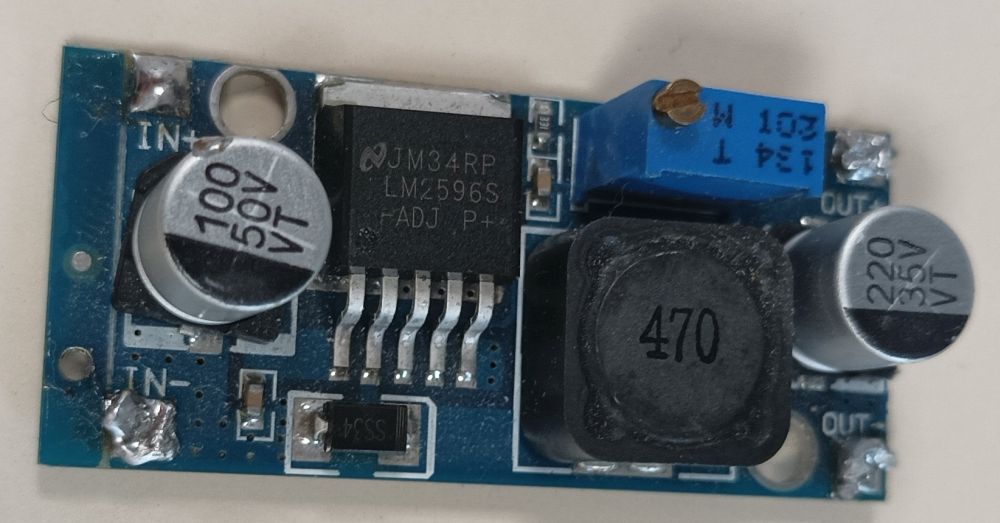

Régulateur Step Down :¶

regulateur_schema.pdf

tension d'entrée : 4,5V - 28V
tension de sortie : 0,8V - 20V
intensité de sortie max : 3A
source : aliexpress

Module de 5 relais :¶

On a rien trouvé par rapport à ce module.

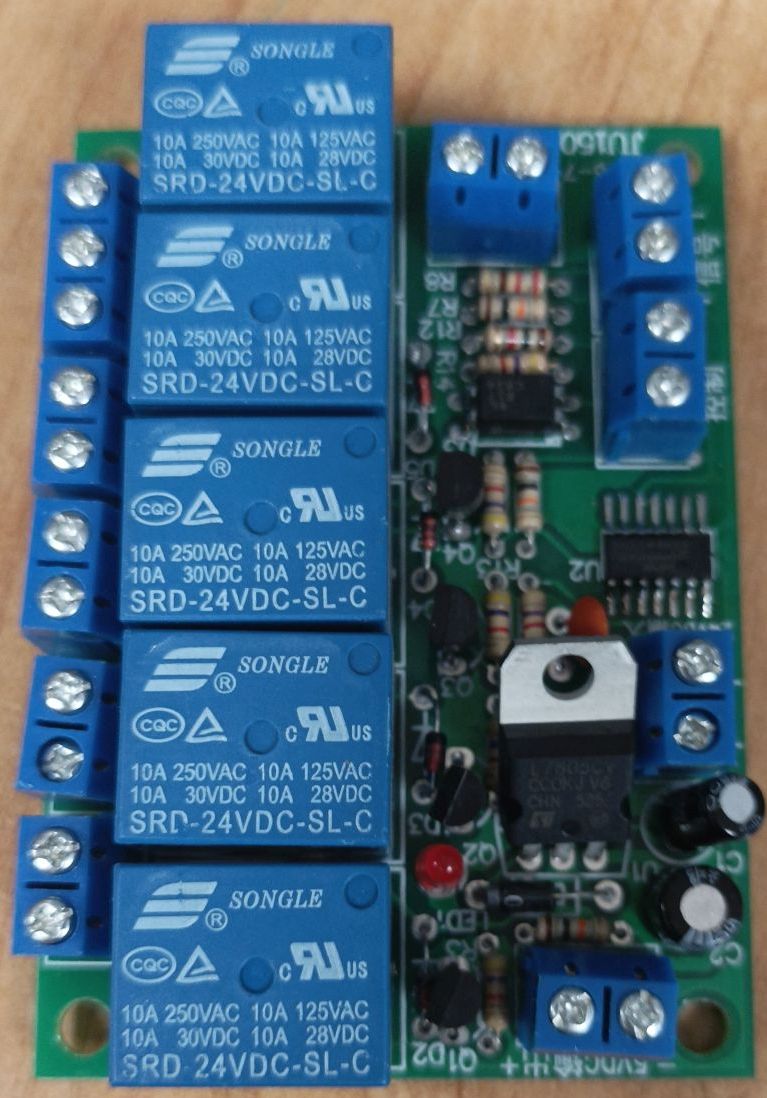

c’est un module contenant 5 relais,
avec une tension en entrée de 250 V en alternatif et une intensité de 10A
ou une tension en entrée de 125 V en alternatif et une intensité de 10A
et en sortie 30 V en courant continu ou 28 V en courant continu avec une intensité de 10A

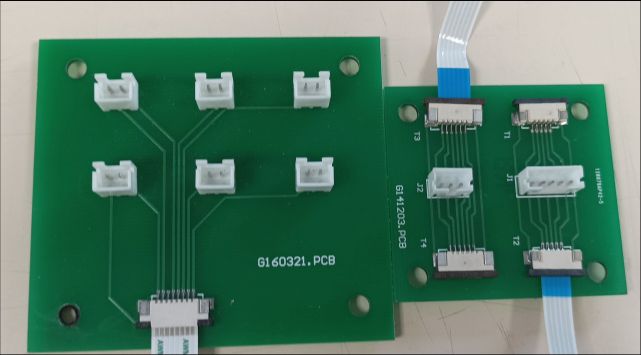

Les cartes électroniques :¶

c'est tous ce que l'on a fait.
