Hugo de Rambures¶
Stage de 3ème
Pour notre stage de 3ème, Jean-Baptiste nous a demandé de créer un support pour ranger et choisir les forets.

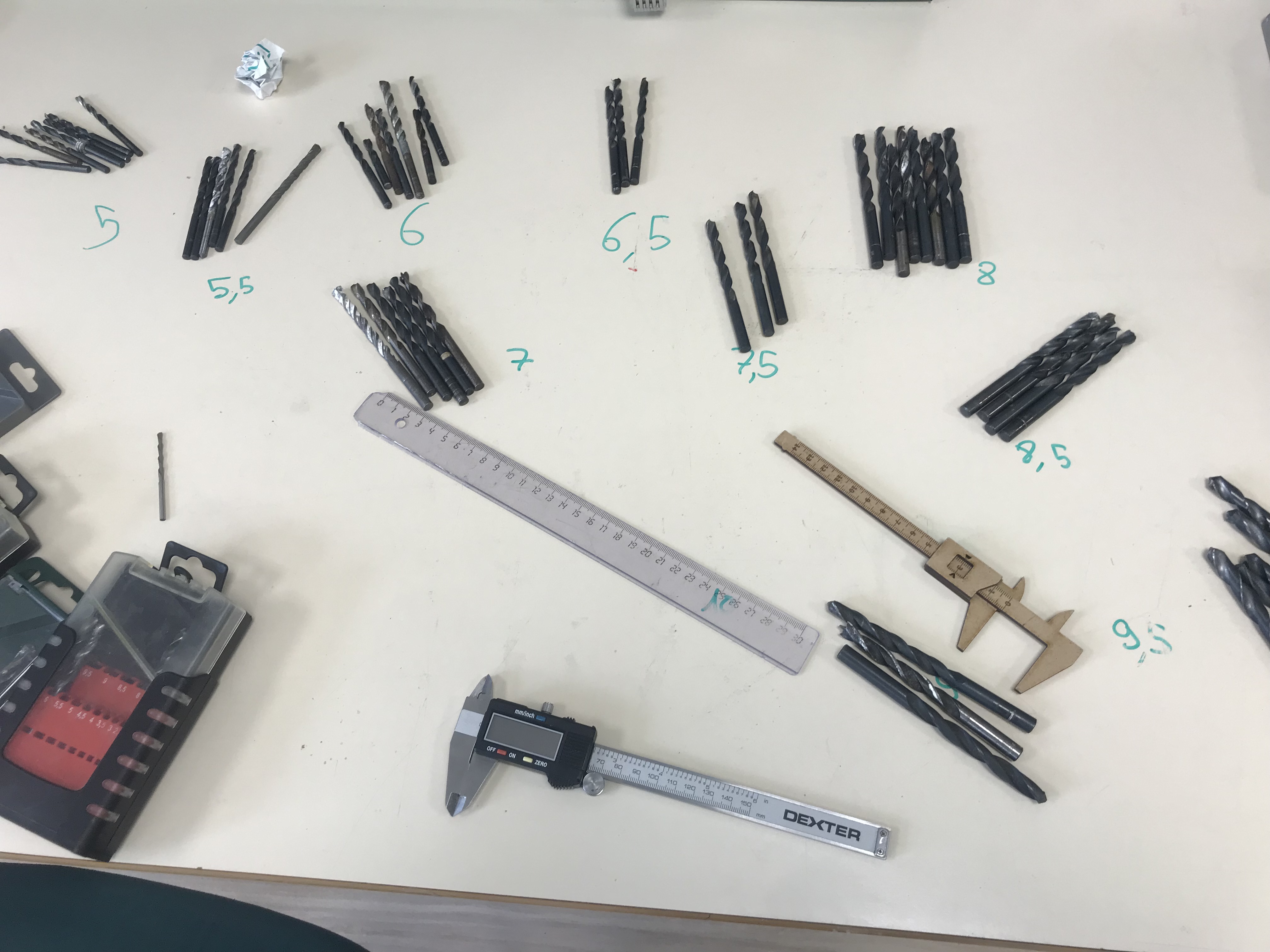

Nous avons donc commencer par trier et mesurer le diamètre des forets :

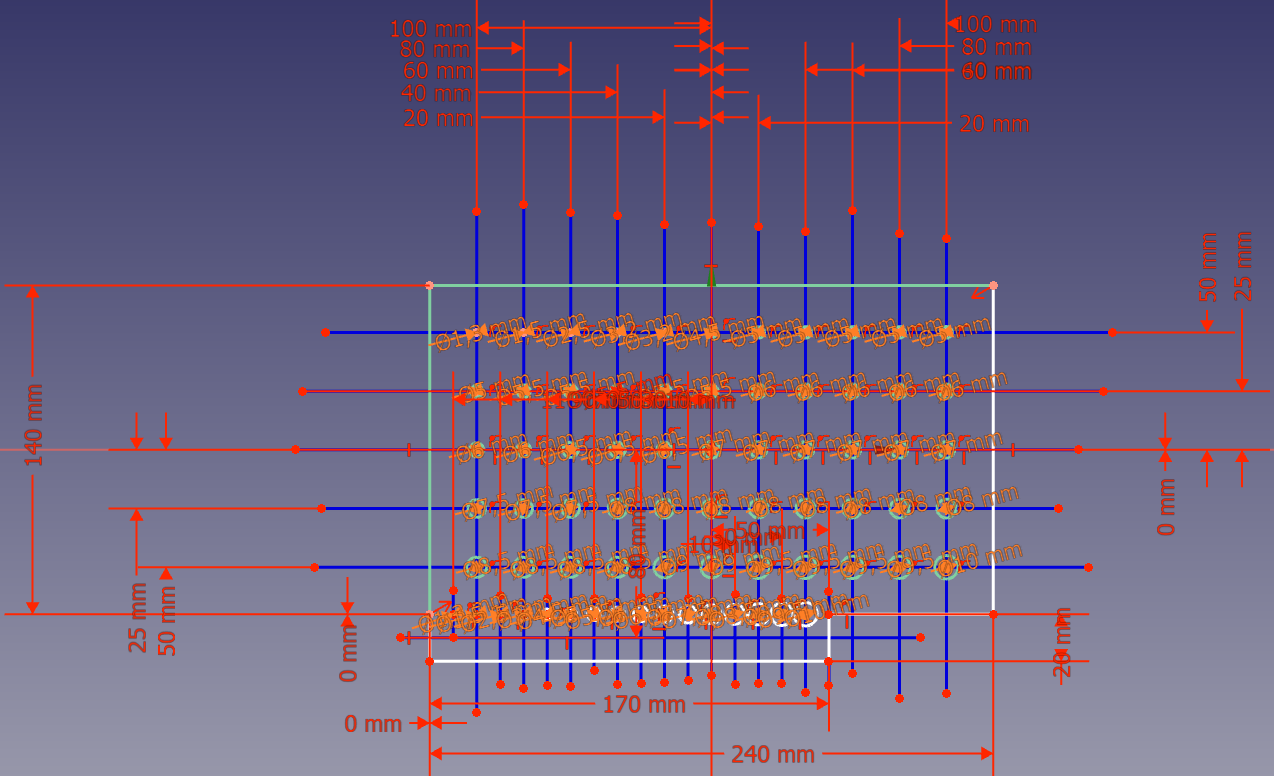

Puis nous avons modelisé notre idée sur freeCad 3D (logiciel de modélisations en 3 dimensions), nous sommes donc partis sur une planche comportant des trous du diamètre des différents forets

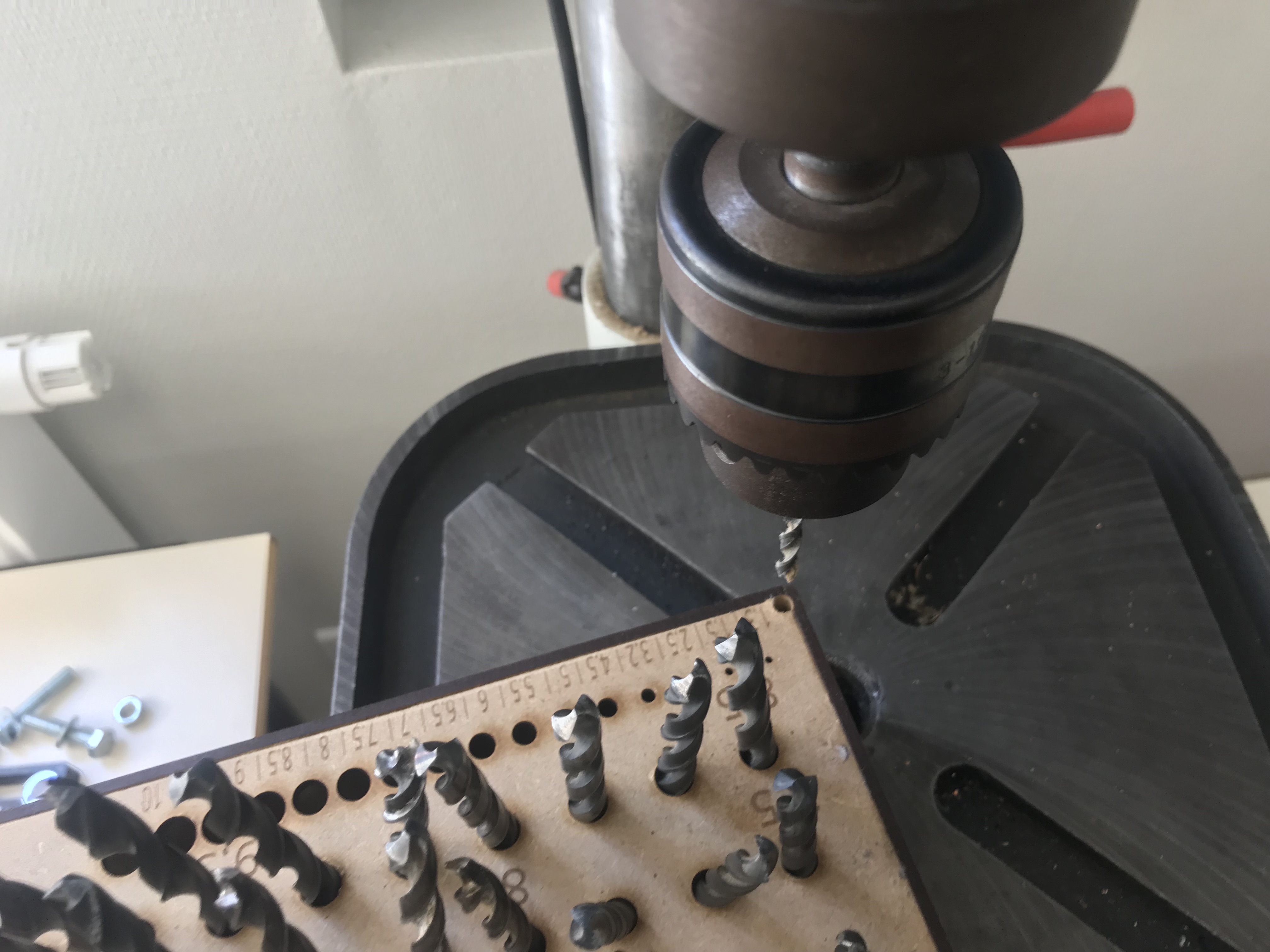

et des trous supplémentaires pour tester les taille de vis de manière a choisir les bons forets:

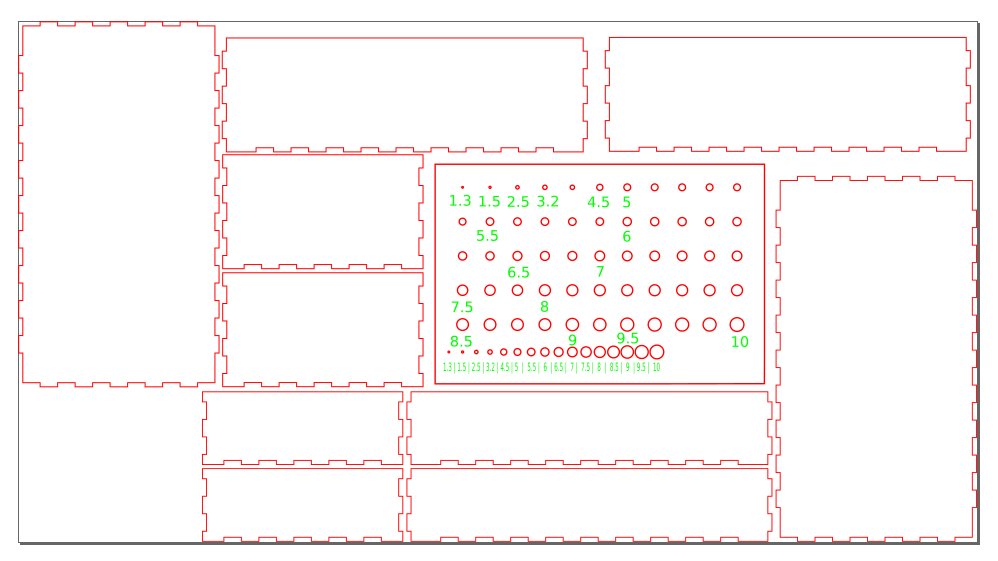

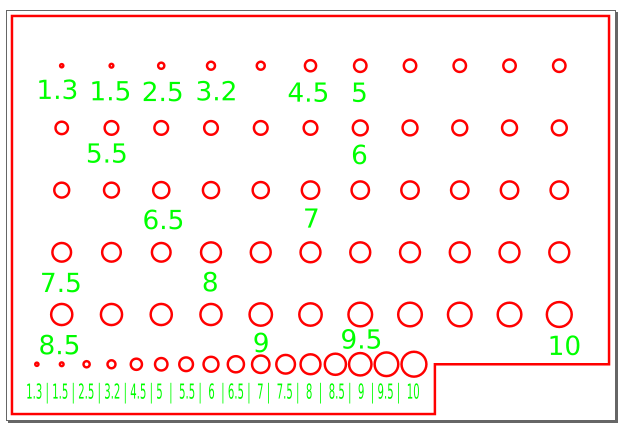

Enfin nous avons exporté le sketch depuis FreeCad à Inkscape (logiciel de dessin vectoriel) où nous nous y avons ajouté les tailles des trous et changé les couleurs pour la découpeuse laser:
la fabrication¶

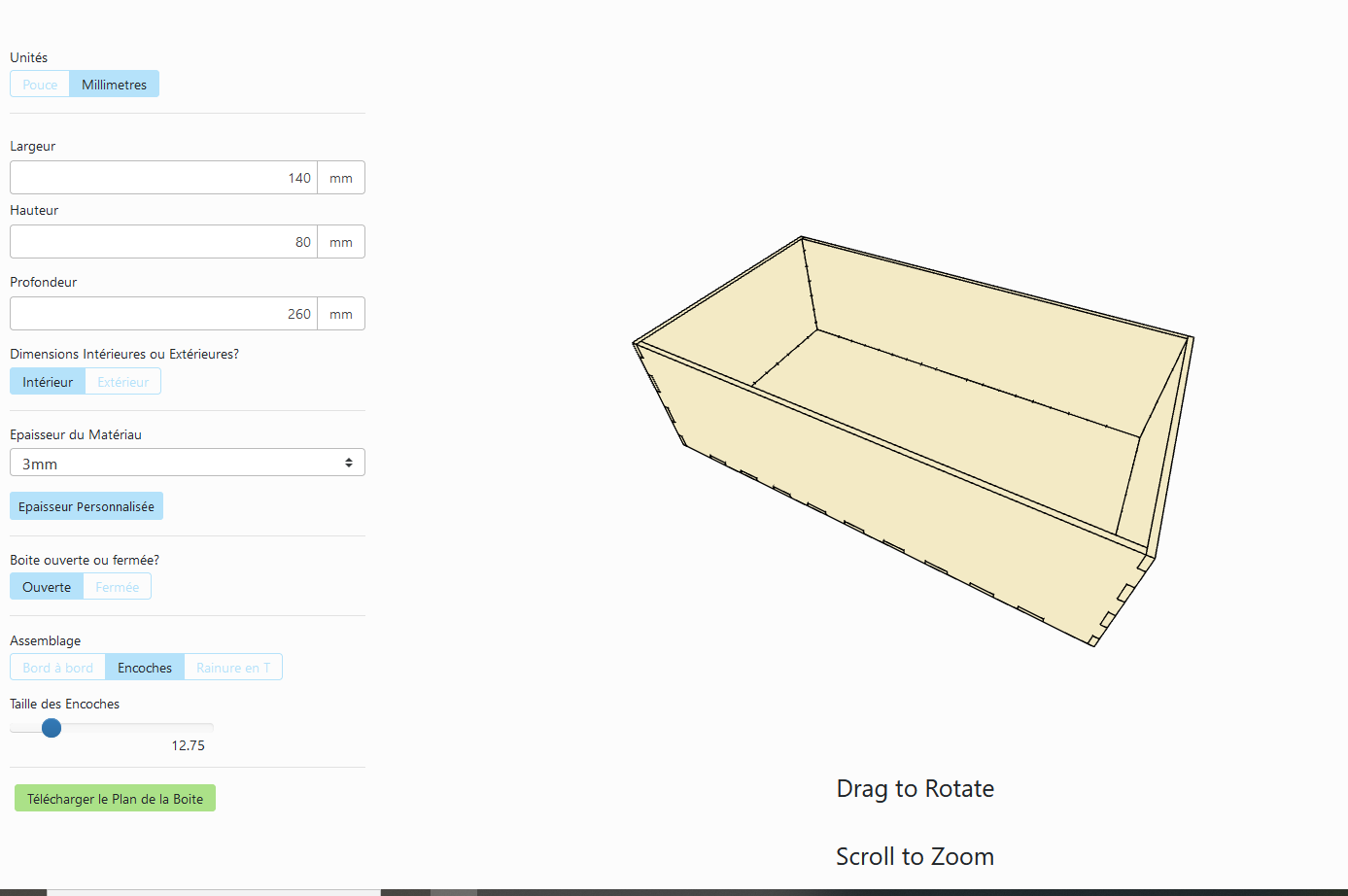

Nous nous sommes donc attaqué à la modélisation de la boite extérieur sur le site MakerCase (logiciel en ligne et gratuit) où nous y avons entré les dimensions des boite désirer pour qu'il nous
sorte un fichier svg à découpé.
boite couvercle:
+ boite dessous¶
Nous sommes donc aller a la découpeuse laser pour découper la boite dans du MDF de 3 millimètre :
pour finir nous sommes passer a l'assemblage en fixant tout les morceaux avec de la colle à bois, pour bien fixer le couvercle nous avons décider de metre des aimants dans chaque coins

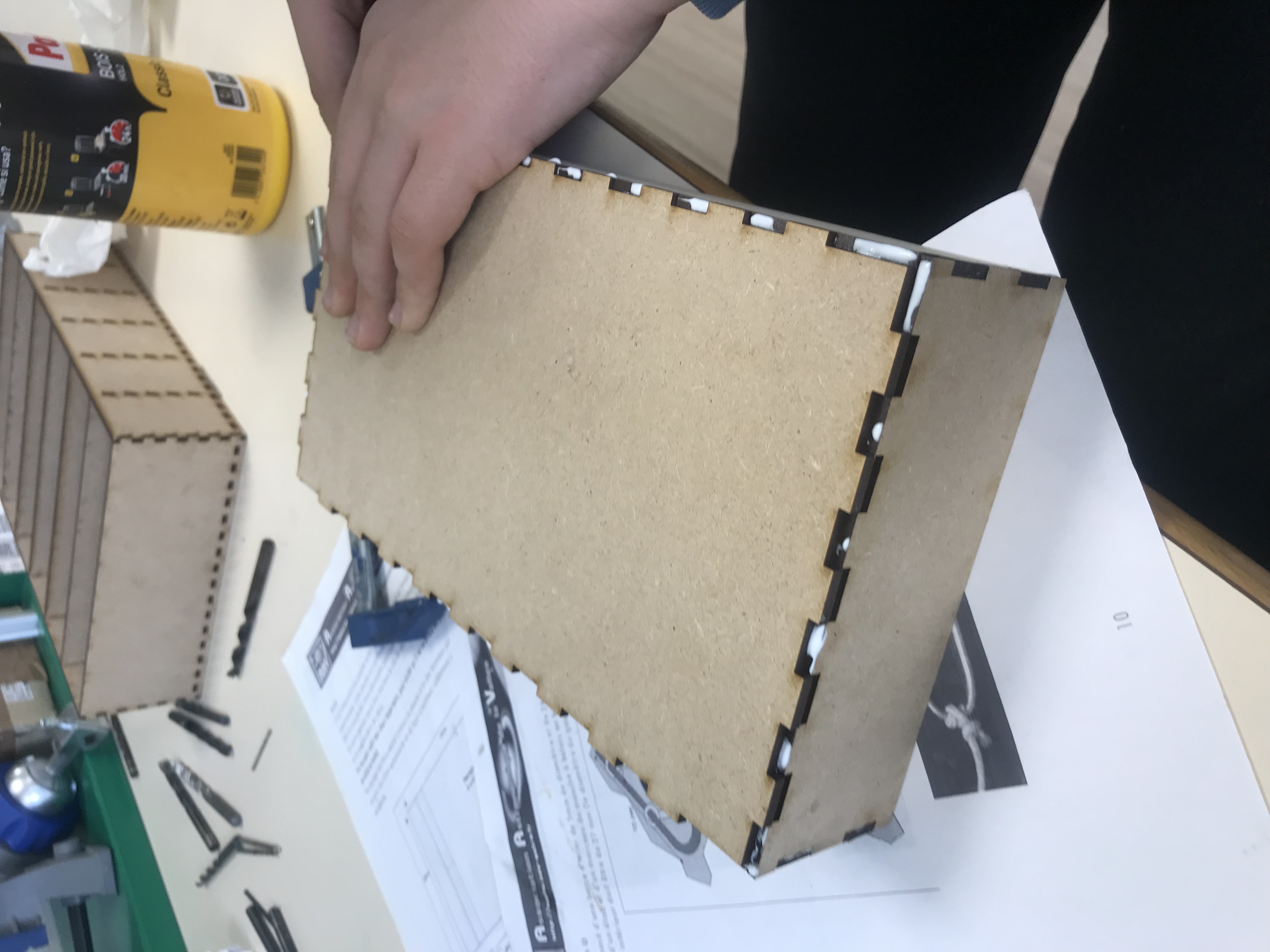

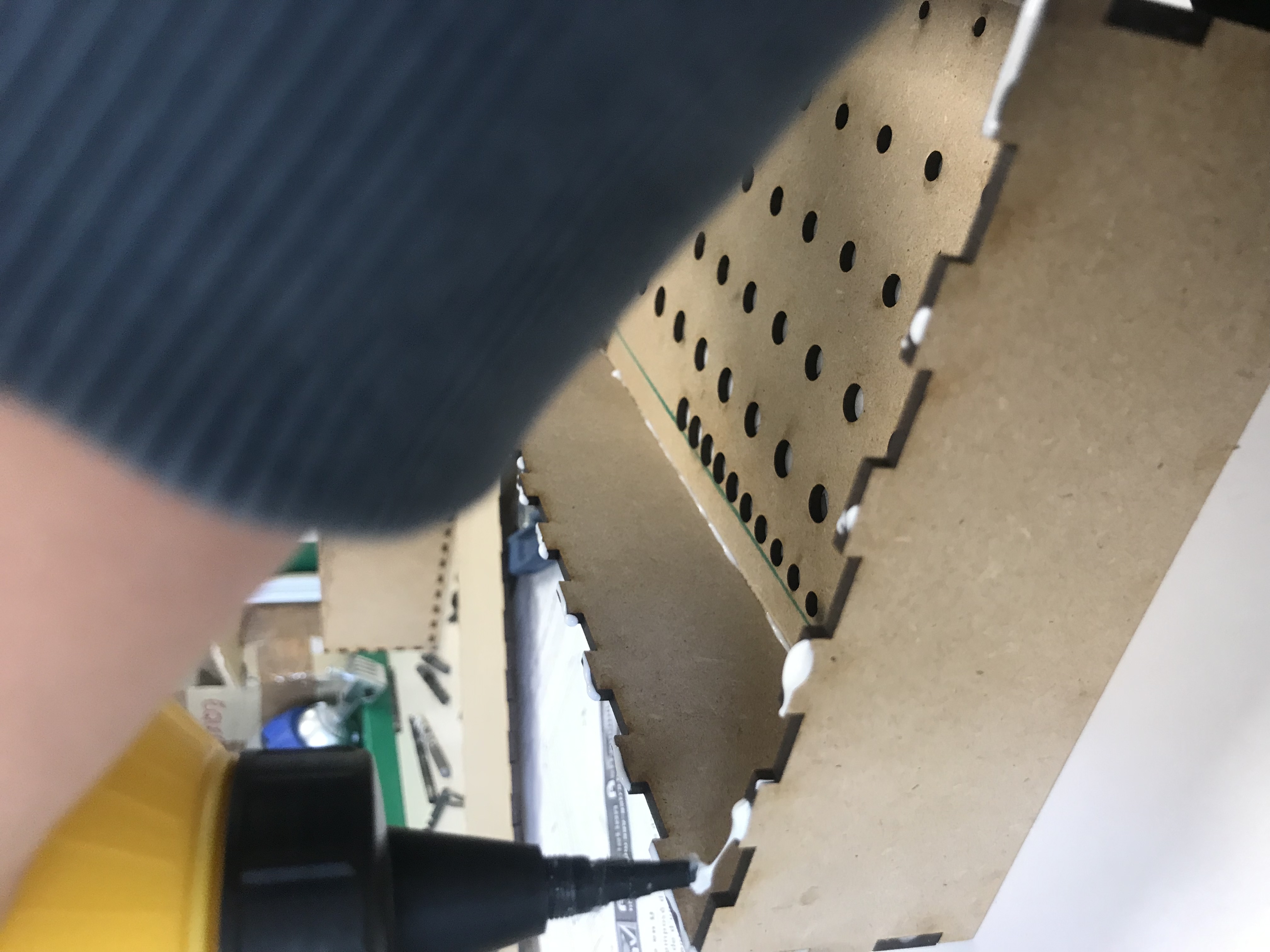

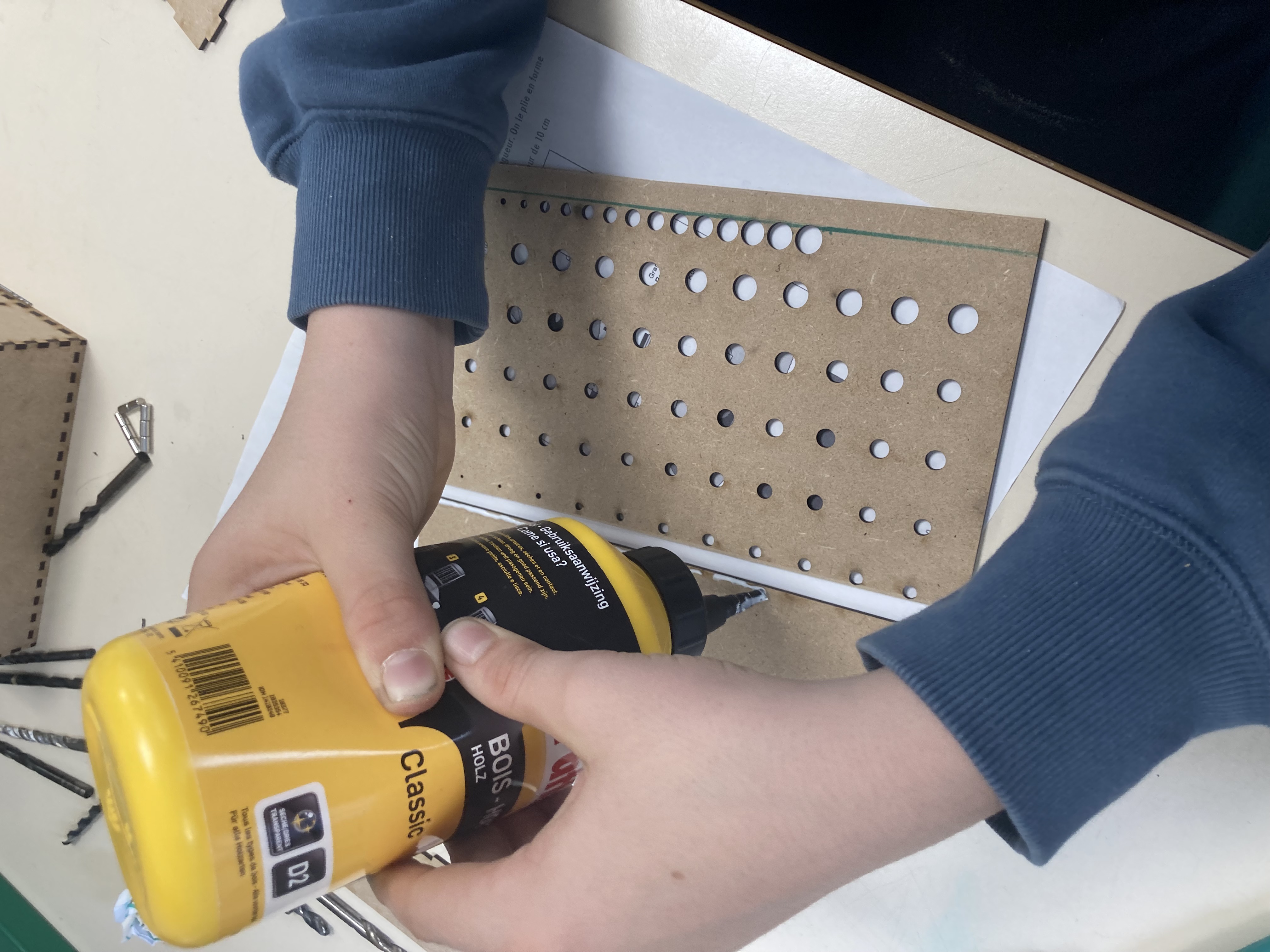

Nous collons les morceaux de la boite
puis nous les assemblons.

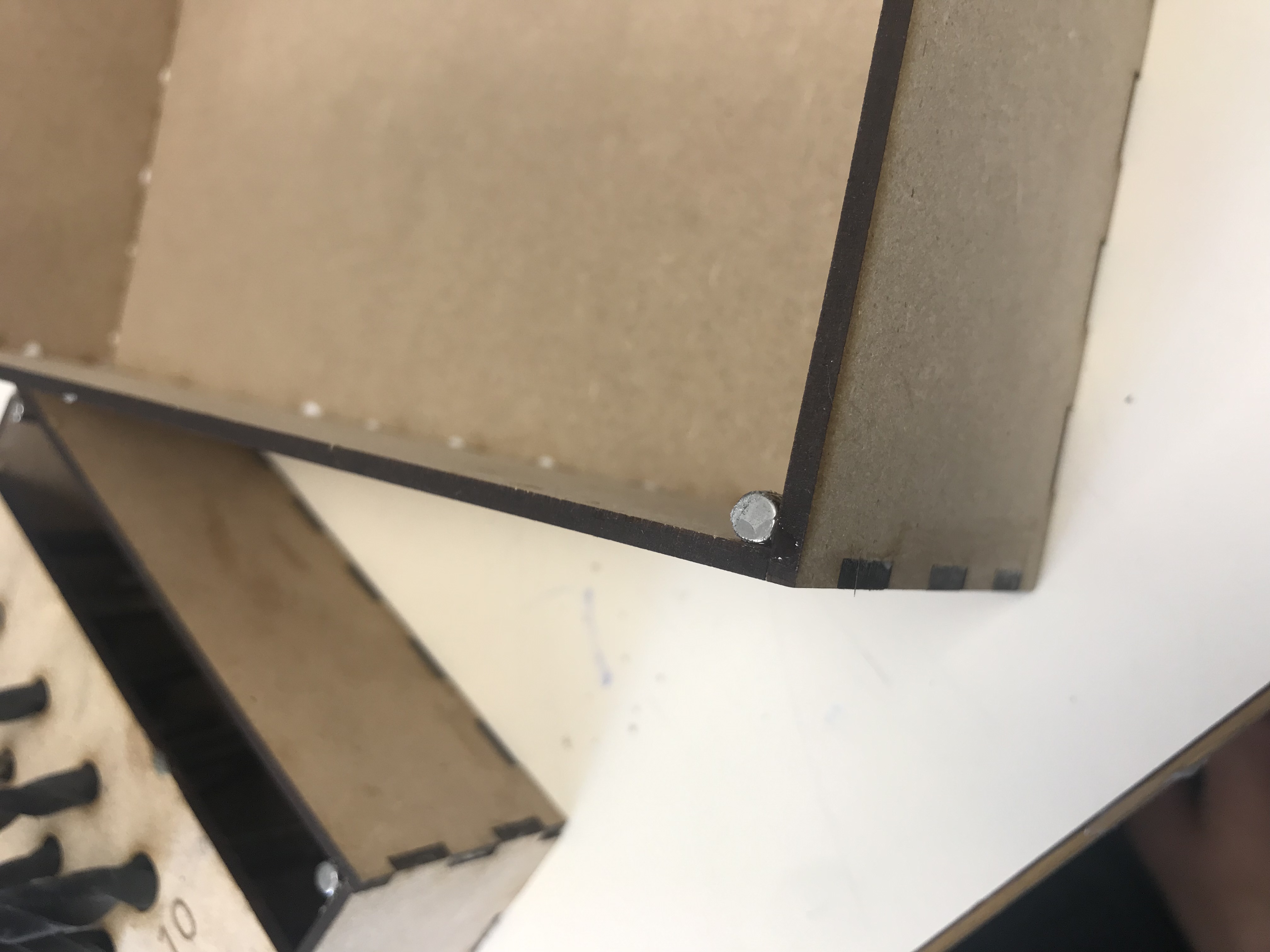

Nous avons ensuite collé des aiments a la super glue dans les quatres coins de la boite puis du couvercle en faisant attention a bien mettre des poles moins en face de poles plus afin qu'ils s'attirent.
Décoration¶

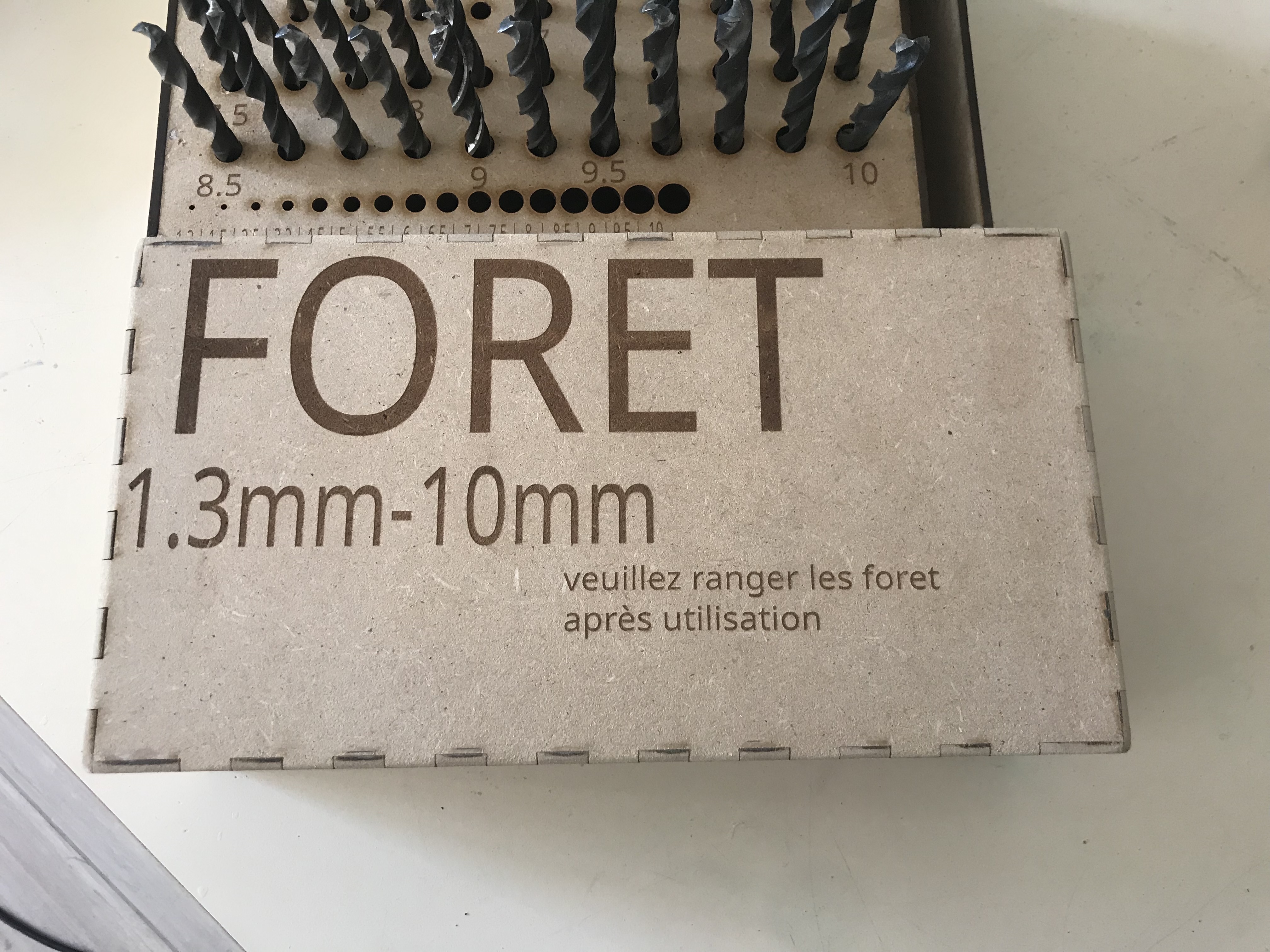

Nous avons écrit le texte que nous voulions sur inkscape puis nous l'avons gravé a la découpeuse laser.
Image produit fini:¶

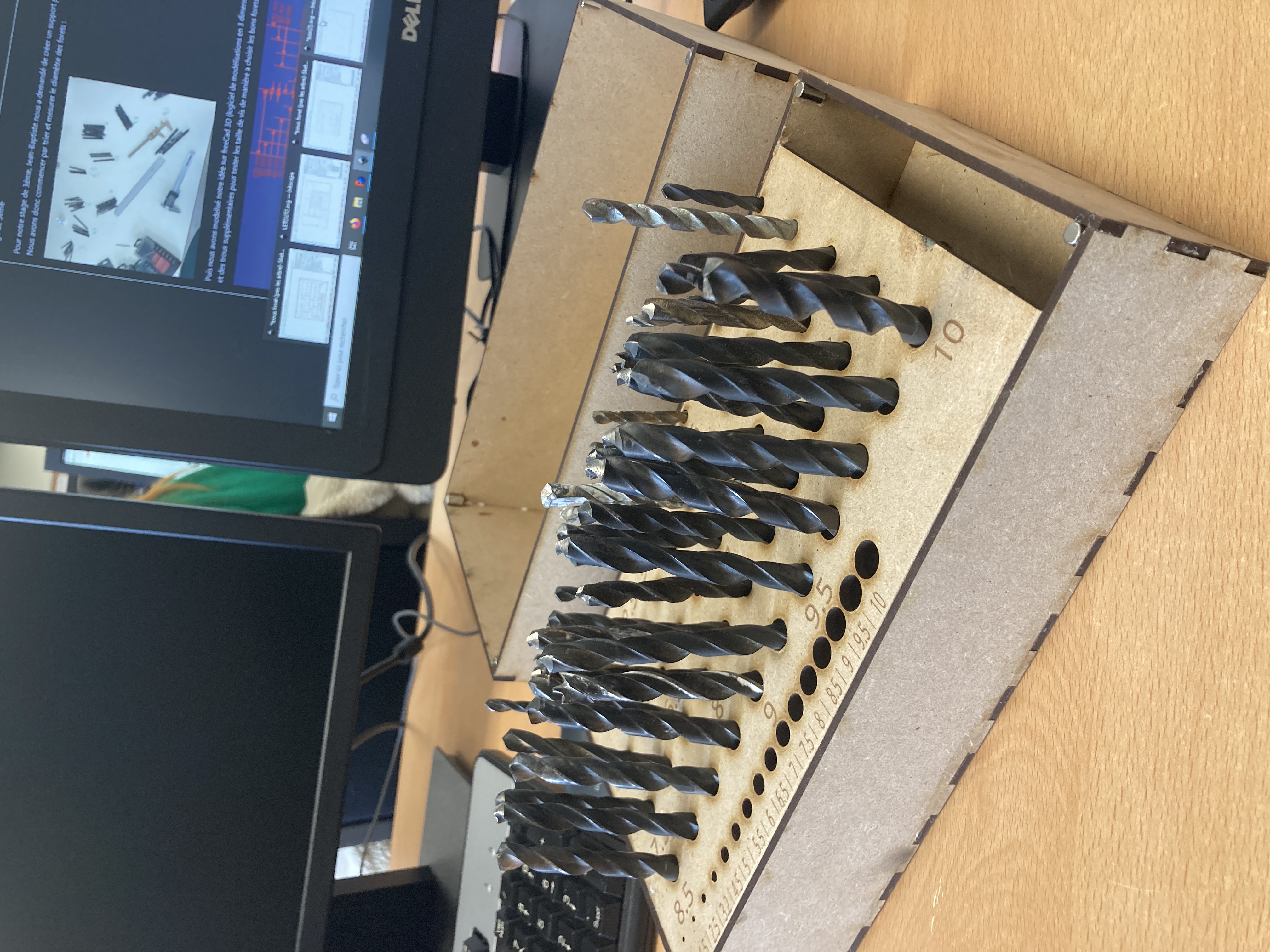

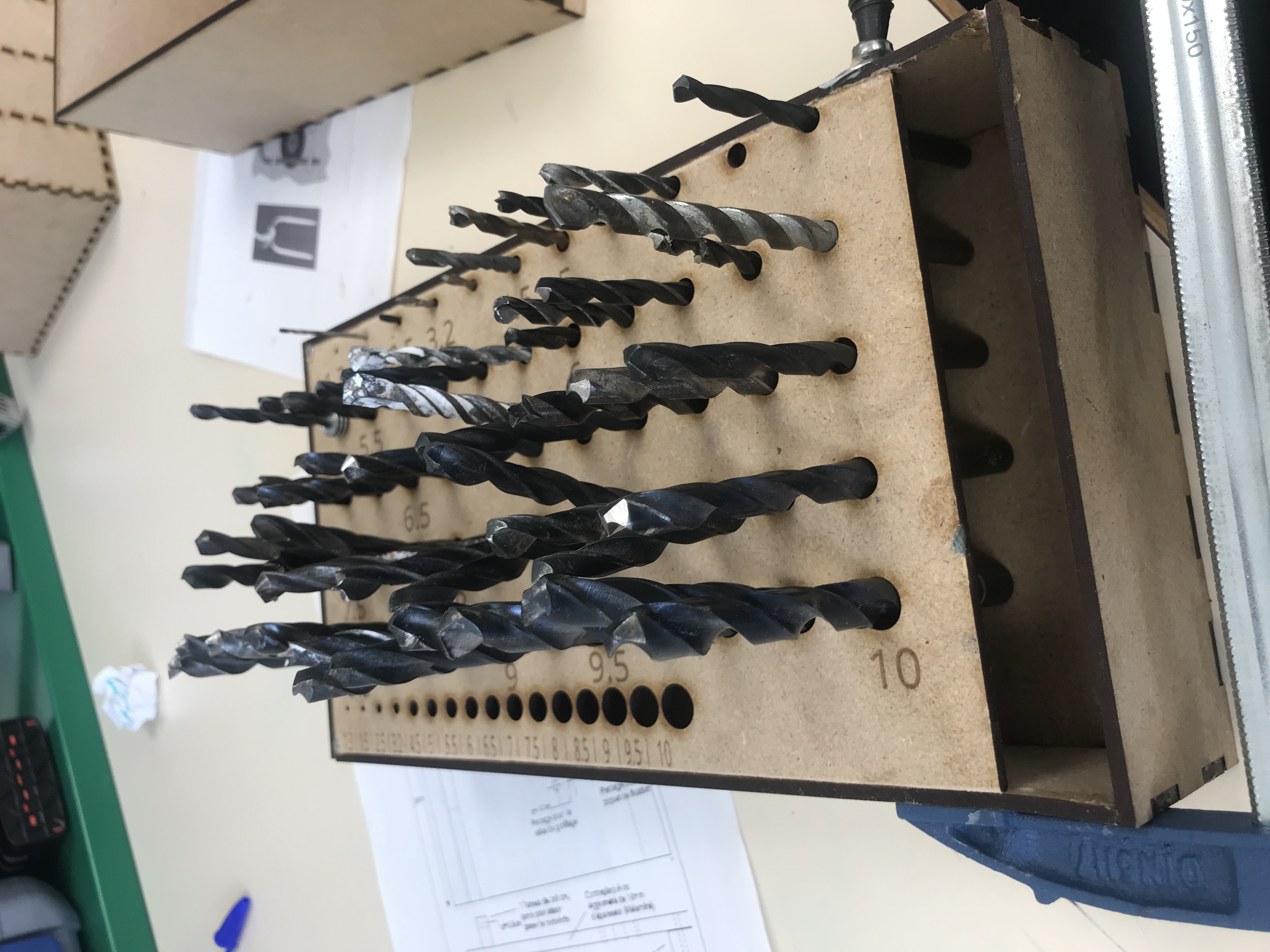

Enfin nous ajoutons les forets et notre range-foret est fini.
Projet n°2¶

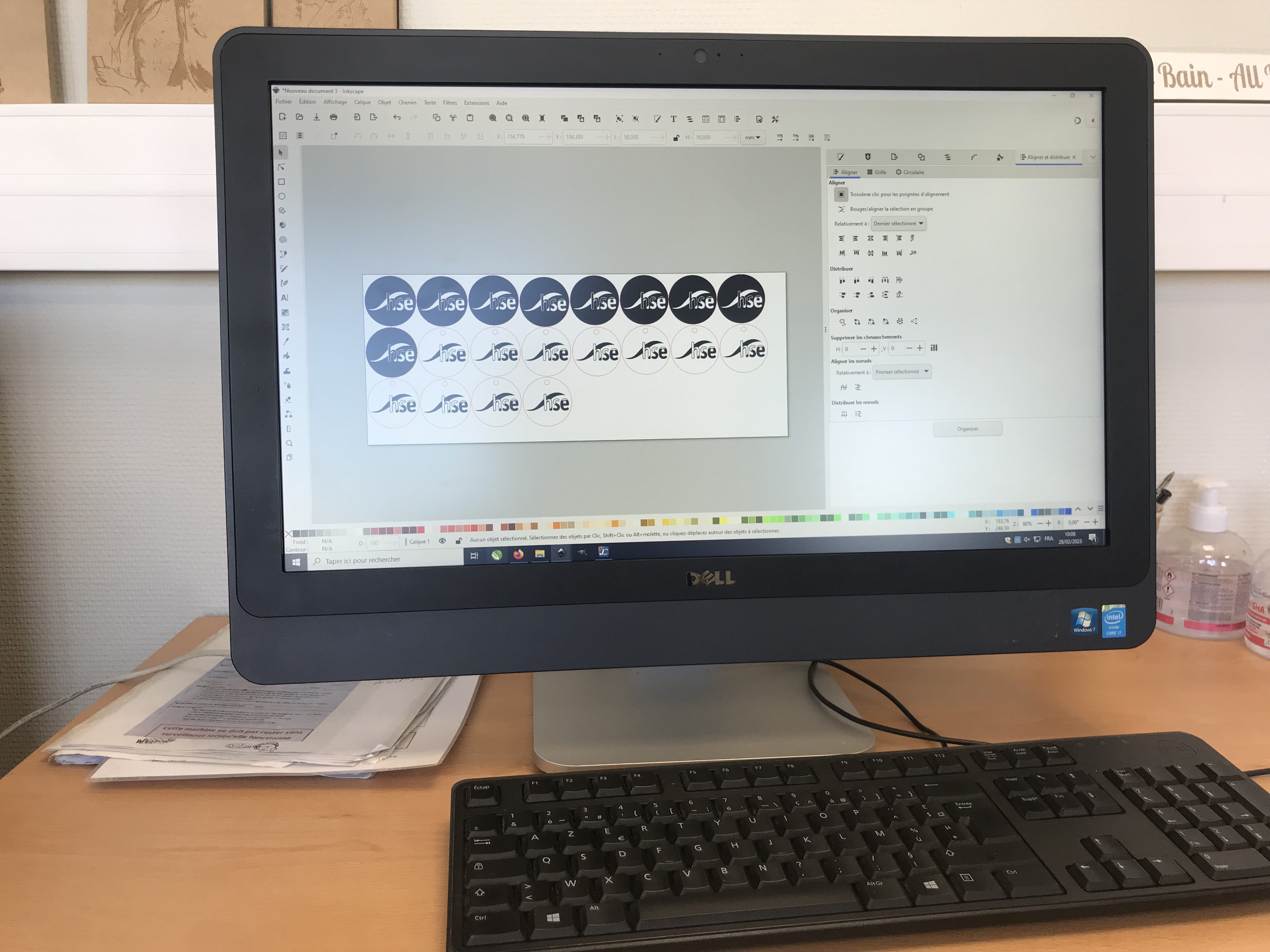

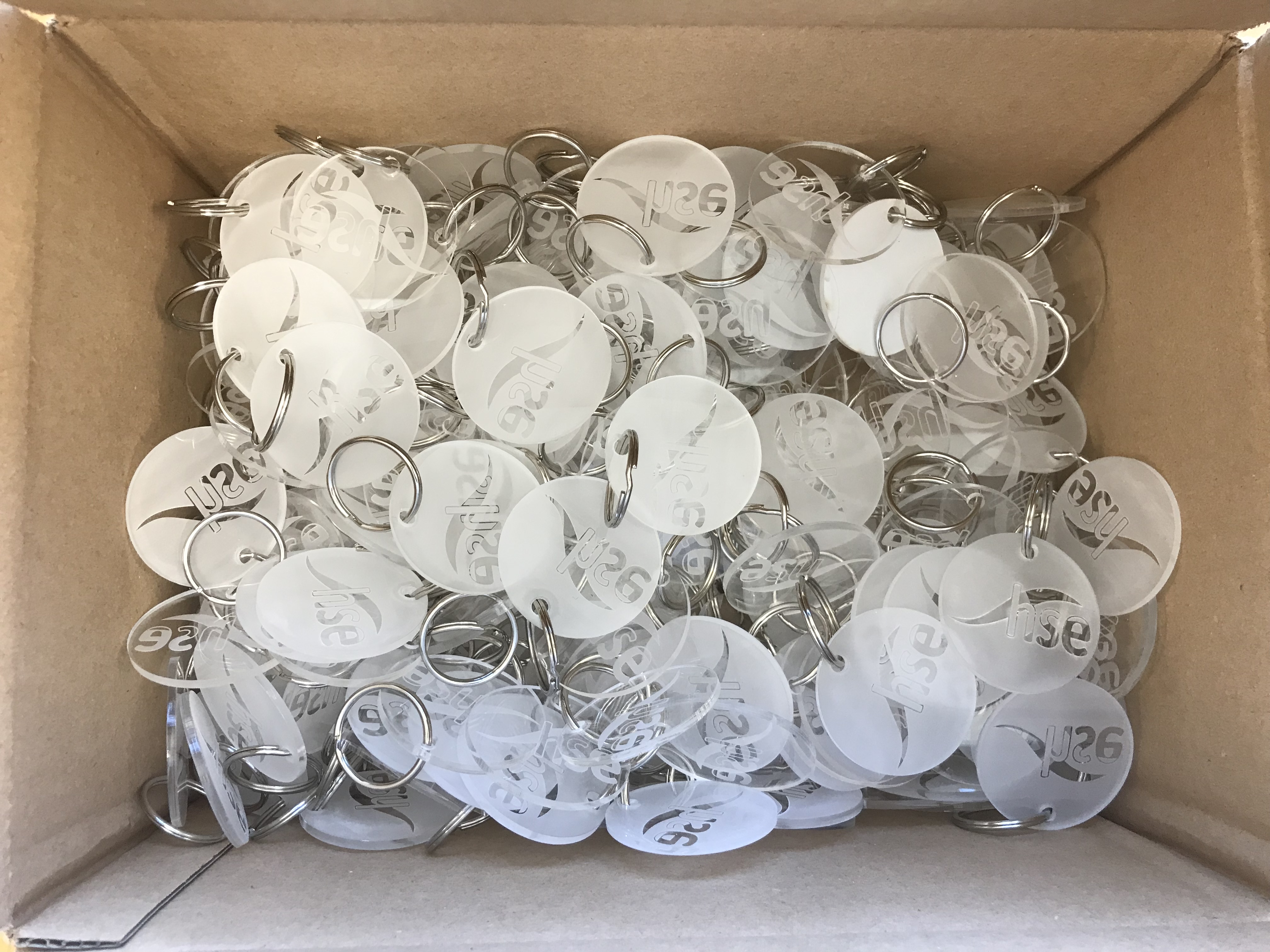

Le département du HSE de l'IUT de Gradignan a commandé au fablab 200 porte clé de plexiglass gravés à leur effigie de deux types différents pour leur portes ouvertes du samedi 4 mars.
Pour cela lundi matin nous avons monté les portes clé qui avaient déjà étaient fait .Puis le lendemain nous avons gravé, découpé et monté les 160 portes clé restants.
Et pour finir nous les avons livré au HSE.
Projet n°3¶

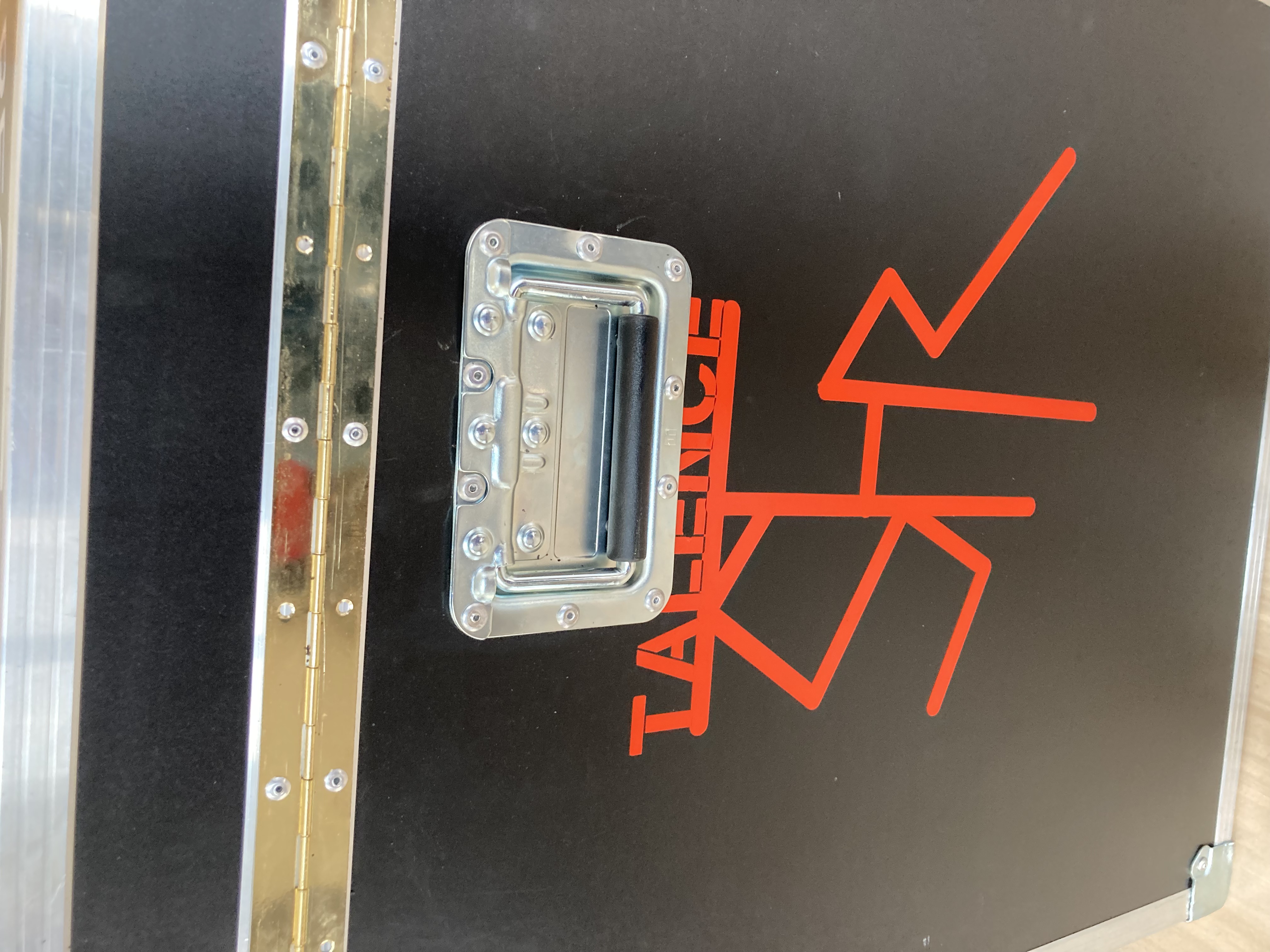

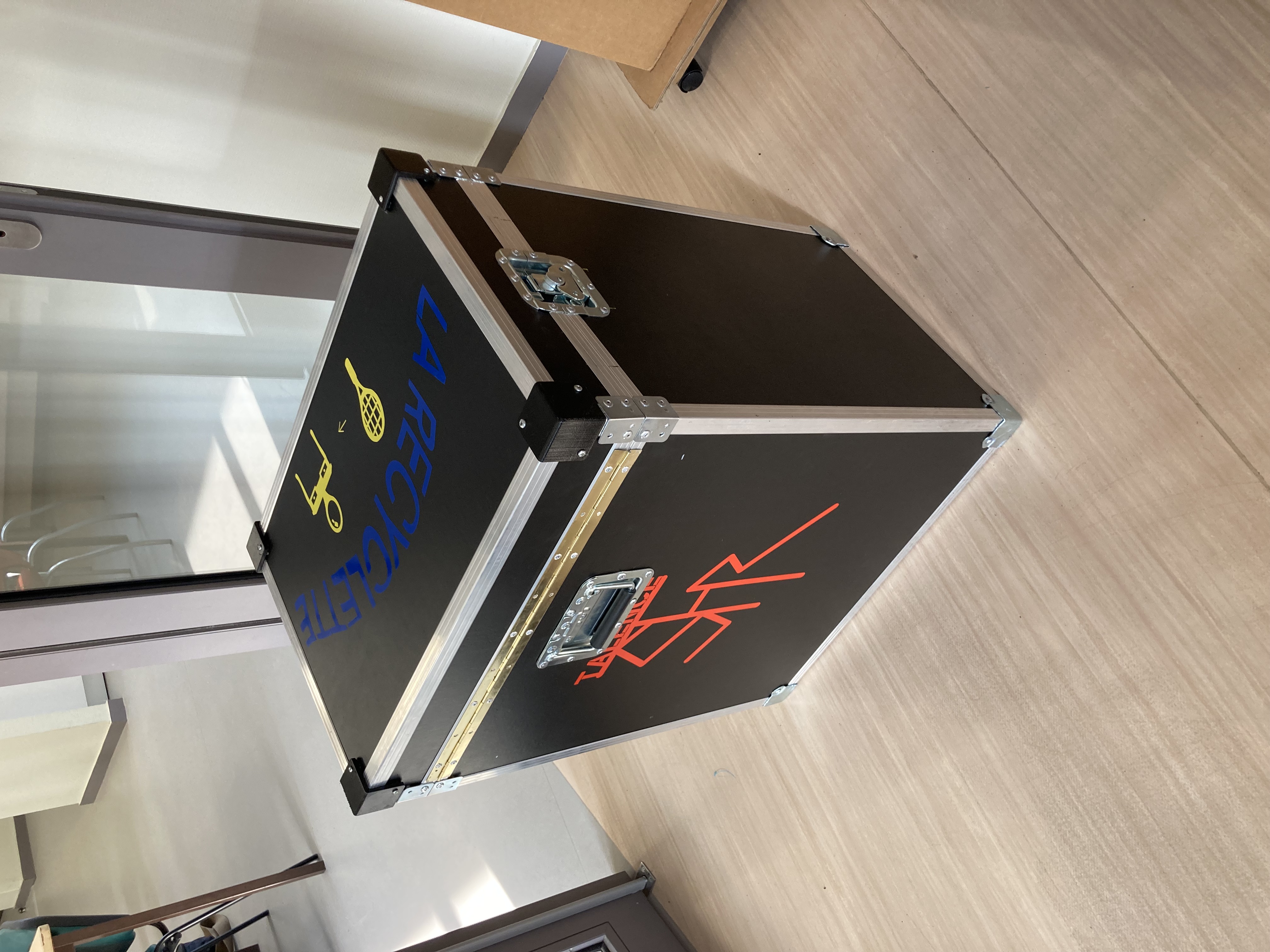

Piere nous a demandé de placer des poignets sur une malle fabriquée par des jeunes de thouars:

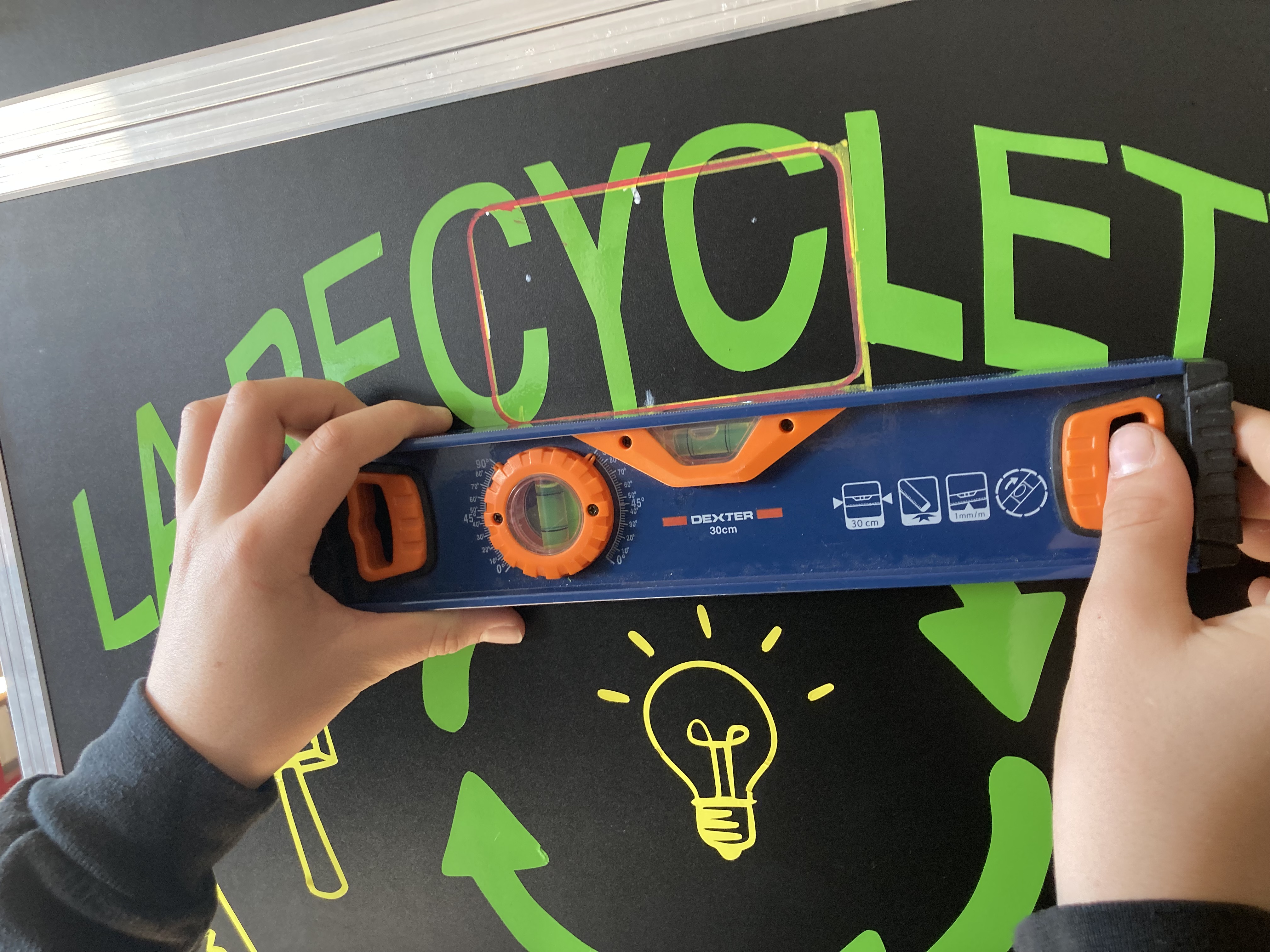

Pour cela nous avons commencé par découpé un patron de la poignet en carton pour pouvoir tracer les trait de découpe, pour que les traits soient bien parallèles nous avons utilisé un niveau.
Ensuite nous avons découpé à la scie sauteuse et riveté la poignet

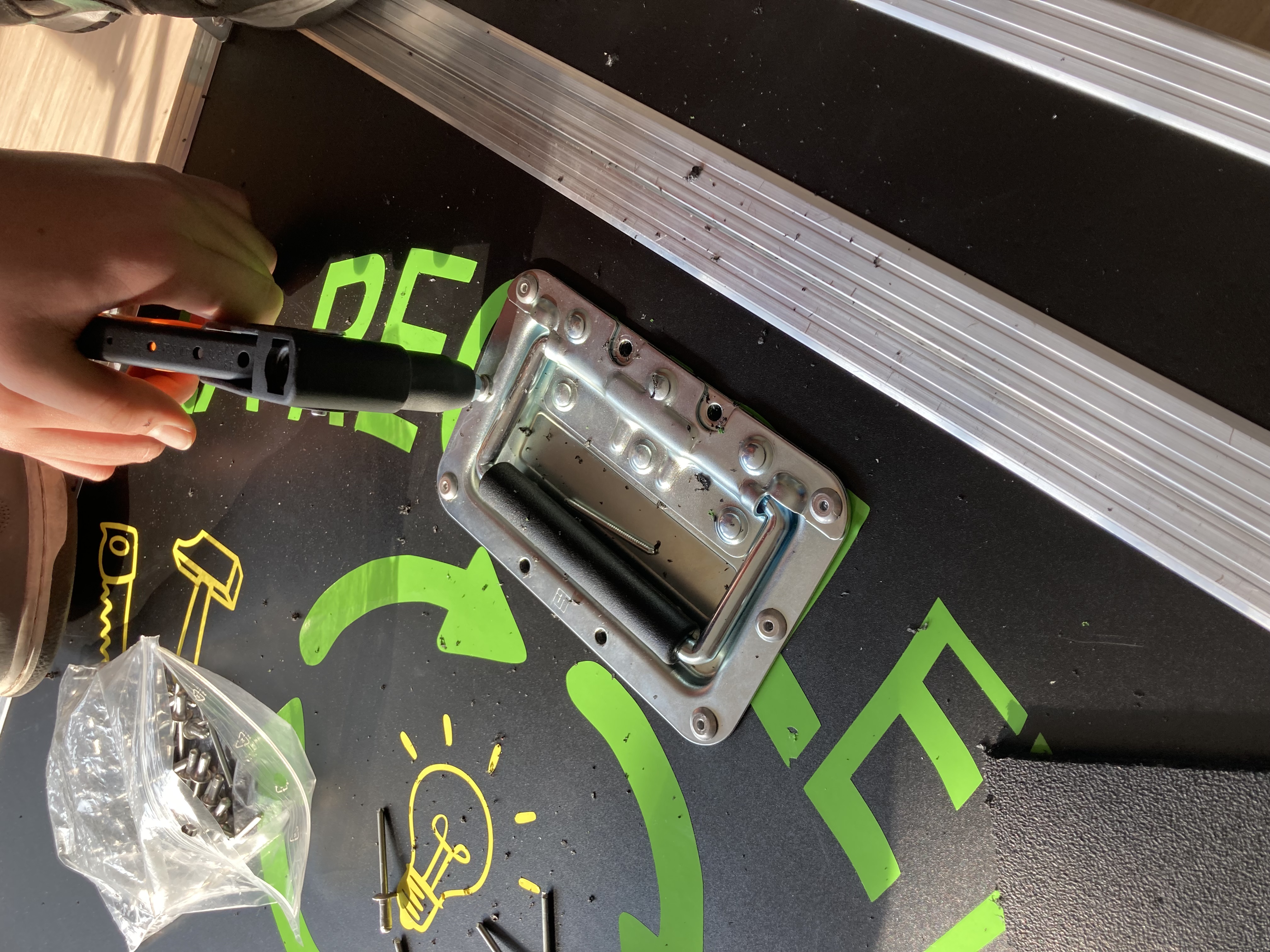

Nous en train de riveter
Découverte n°1 :¶
le Jeudi 3 mars Pierre nous a amener voir le verrier de l'IUT pour découvrir son metier.
pour réparer une pièce cassé il commence par la travailler au tour ou au chalumeau

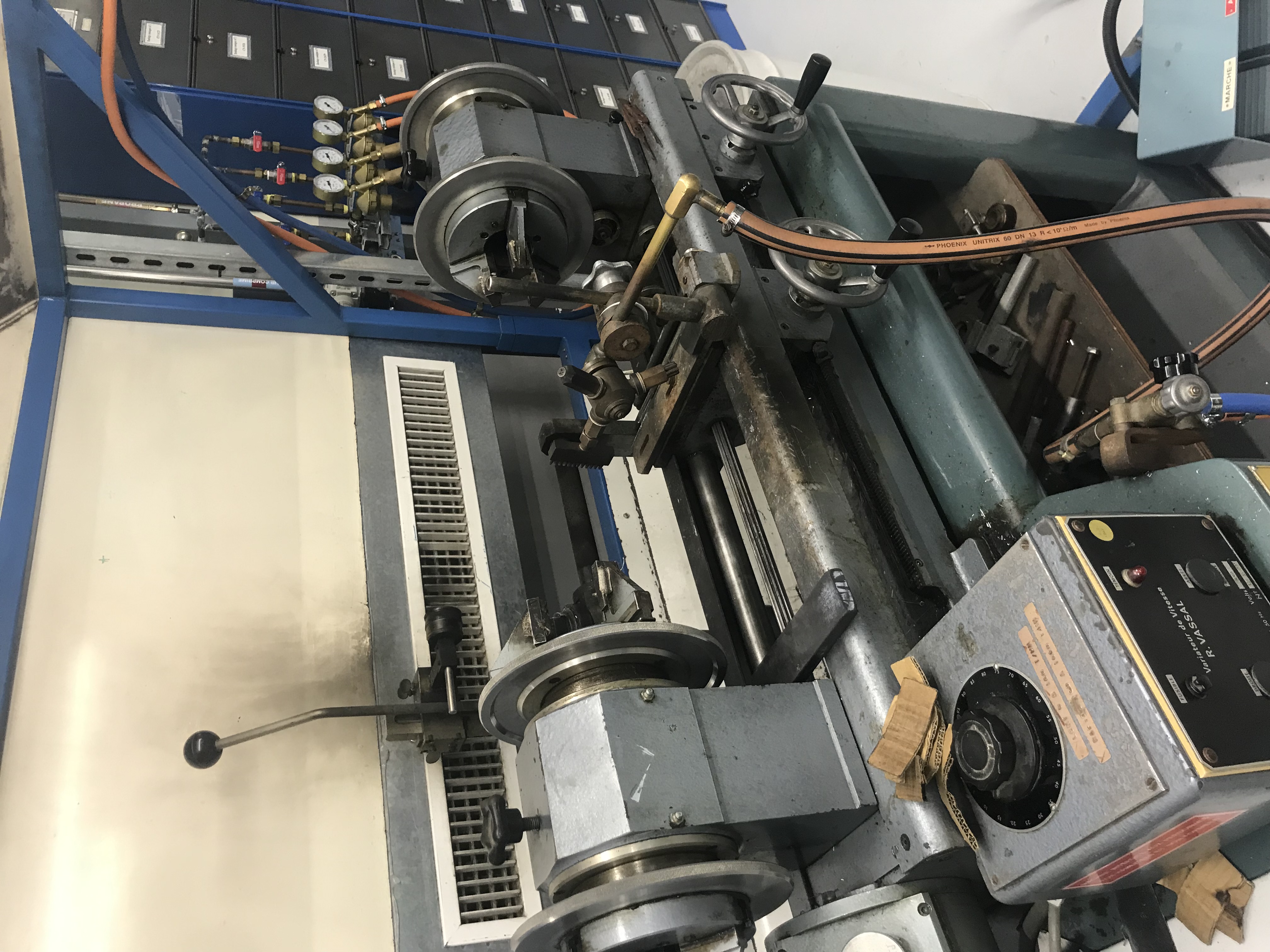

Tour

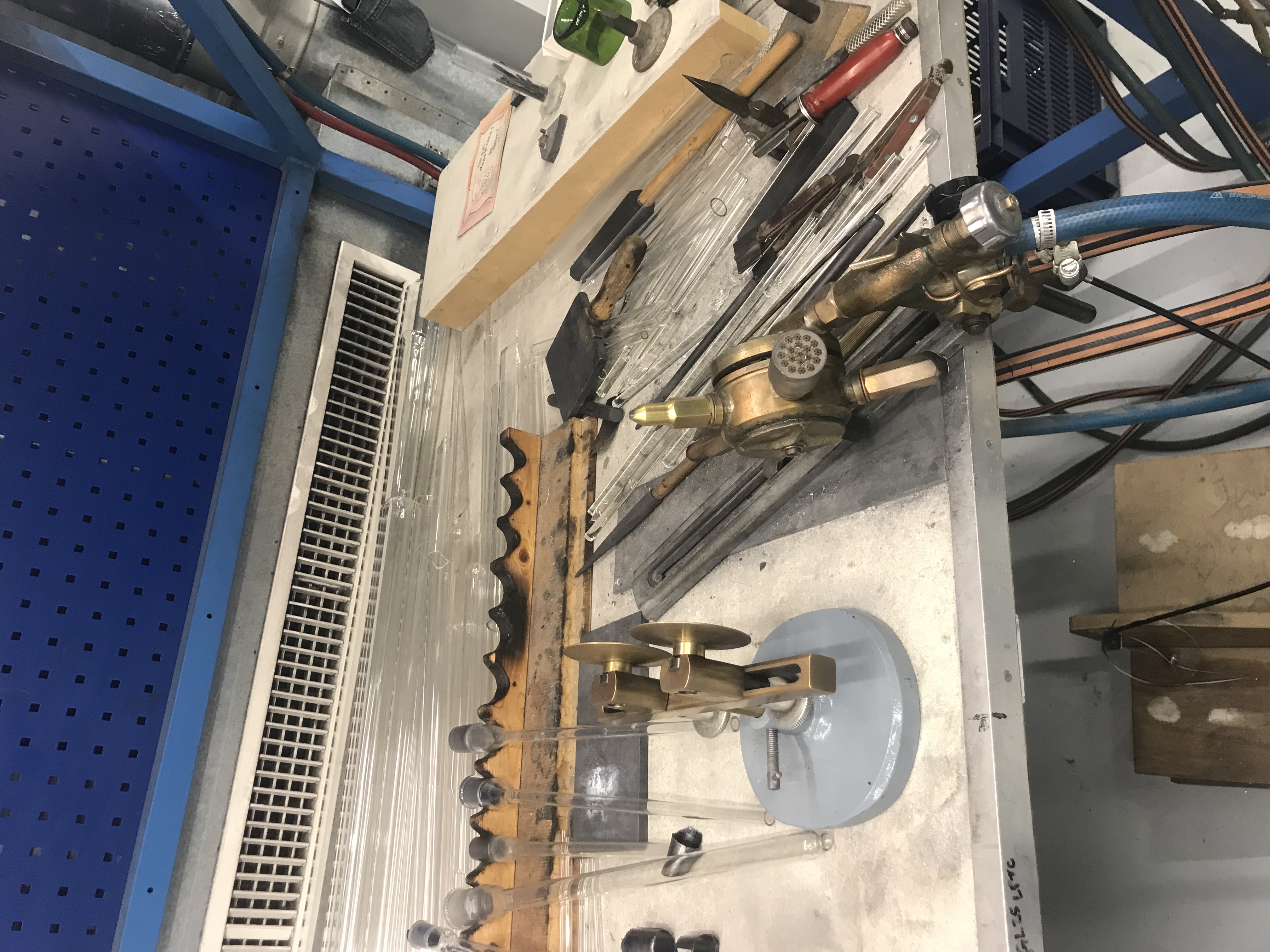

Chalumeau
Quand la pièce est fini il l'a mes dans un four qui va la chauffé a 550° pour enlever toute les tension dans la pièce

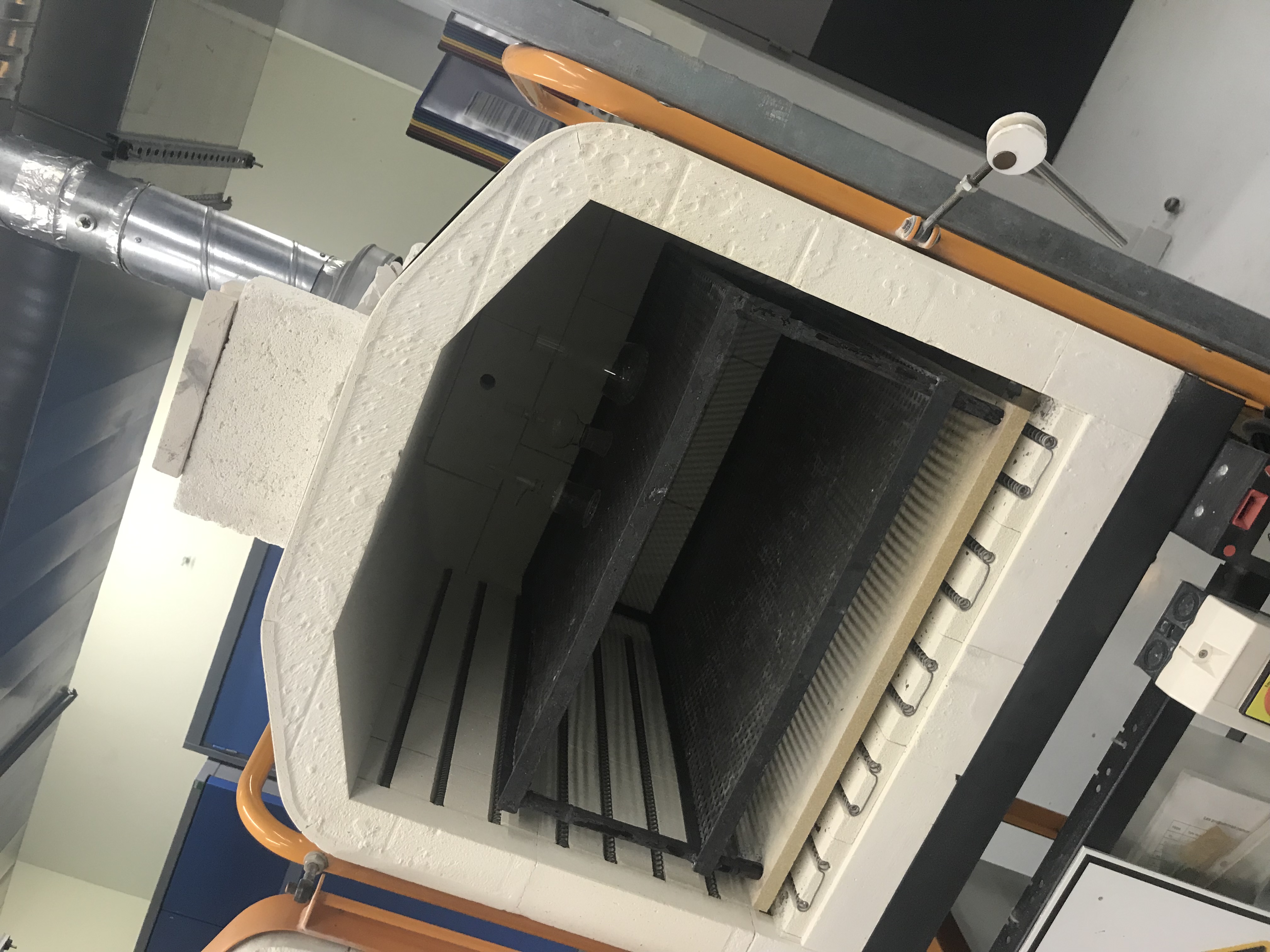

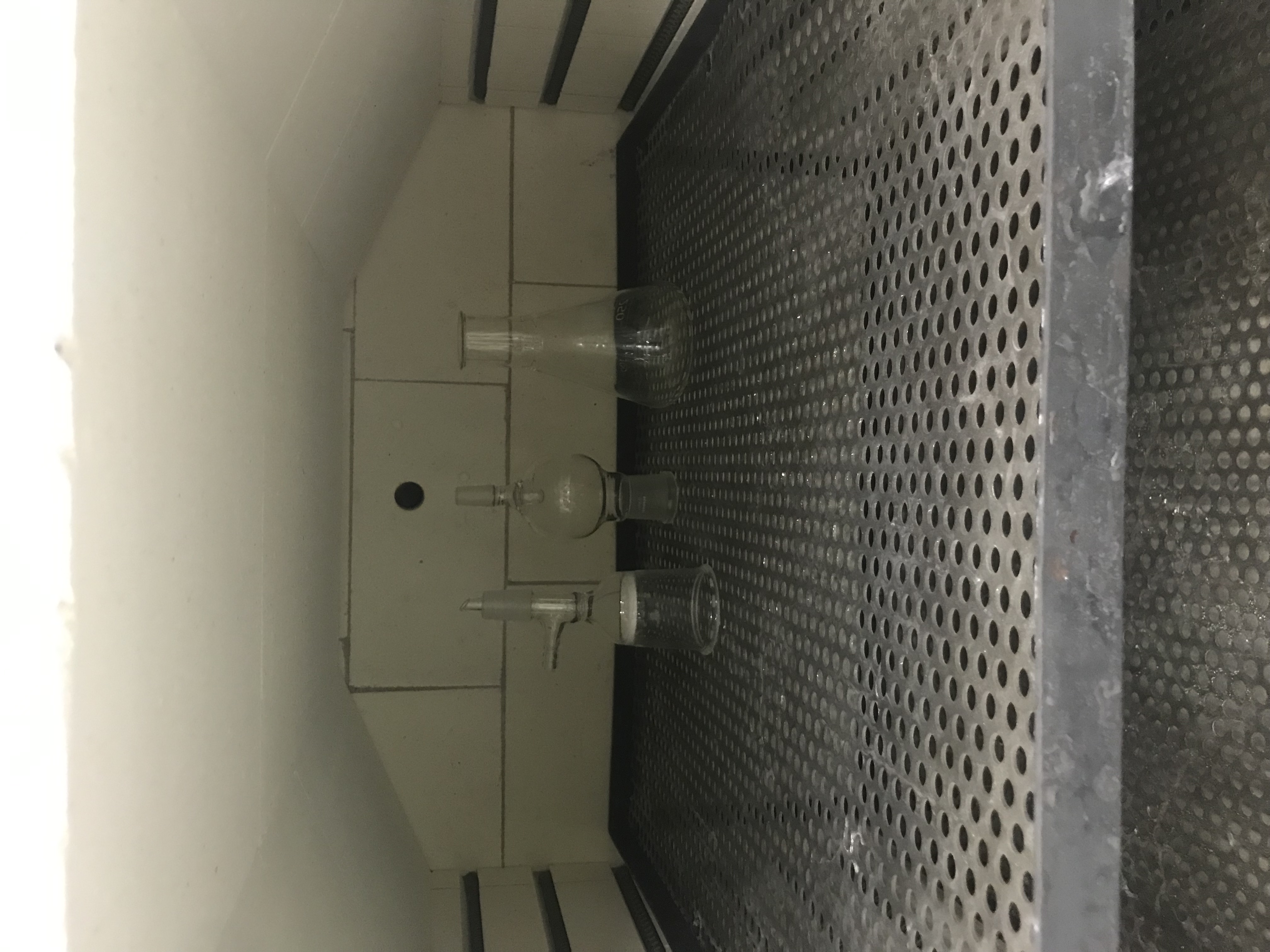

le Four
Des pièce après le cuisson

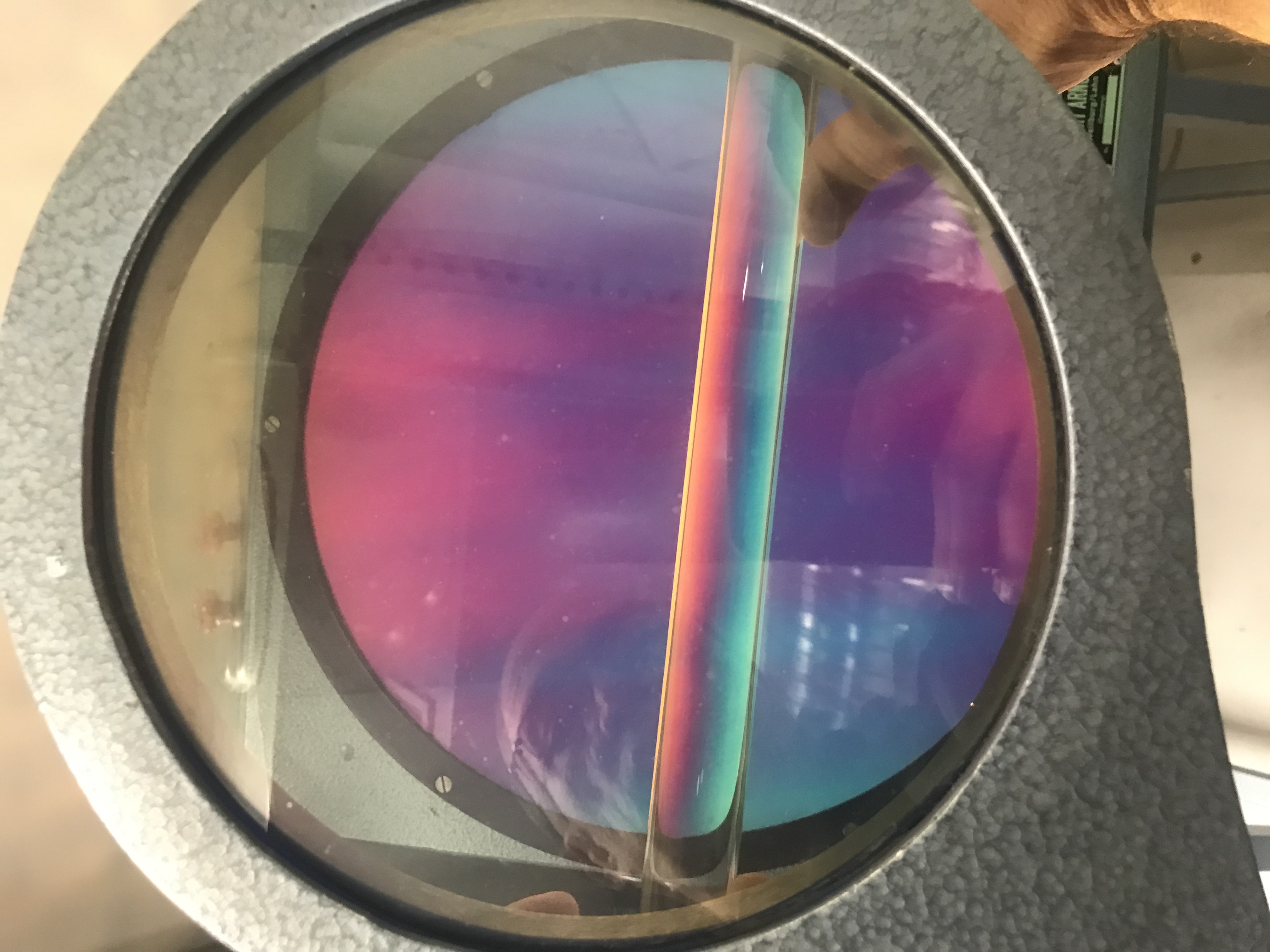

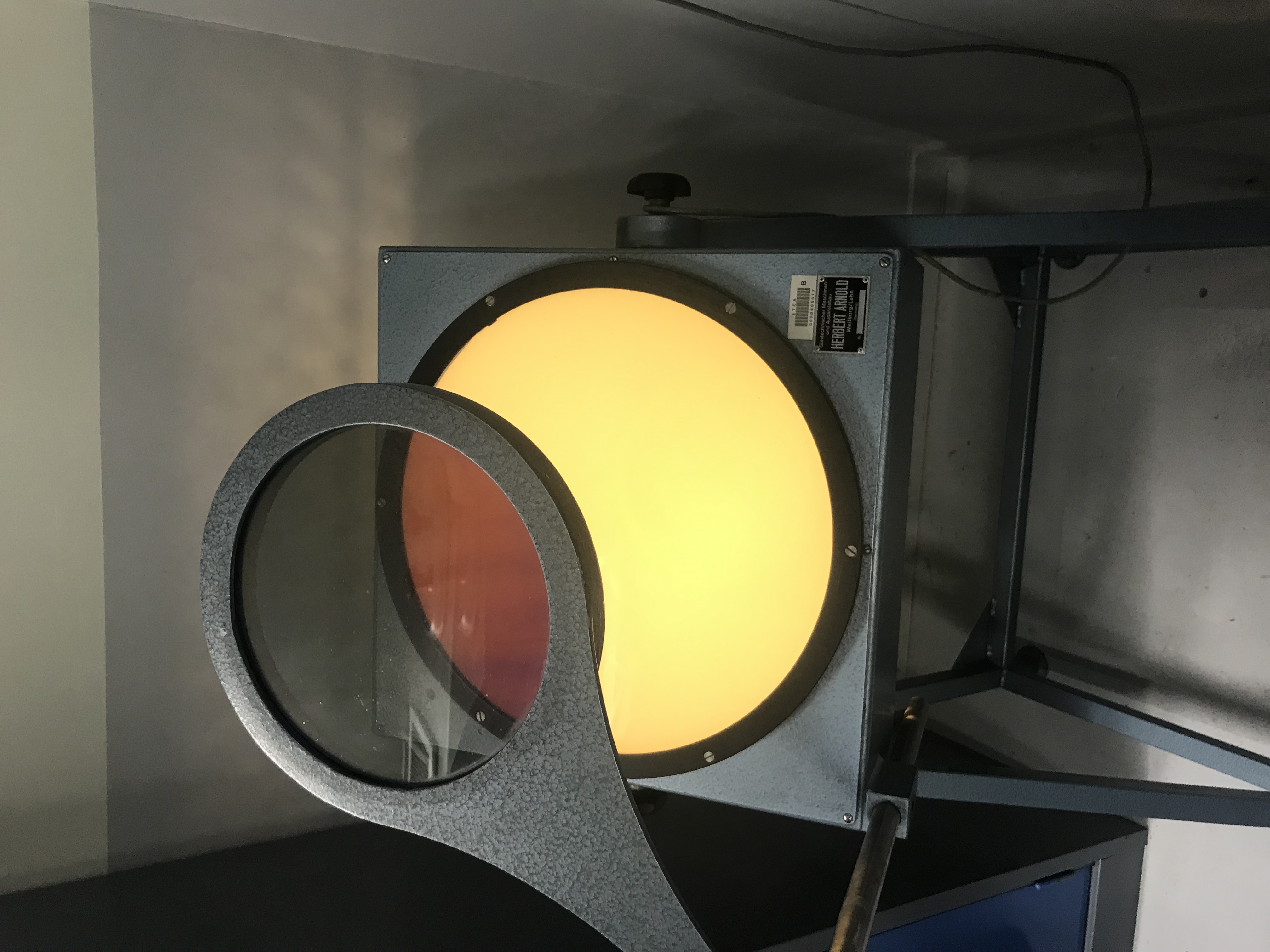

Pour finir, il vérifie grâce a un polariscope si il y a plus de tension dans la pièce.

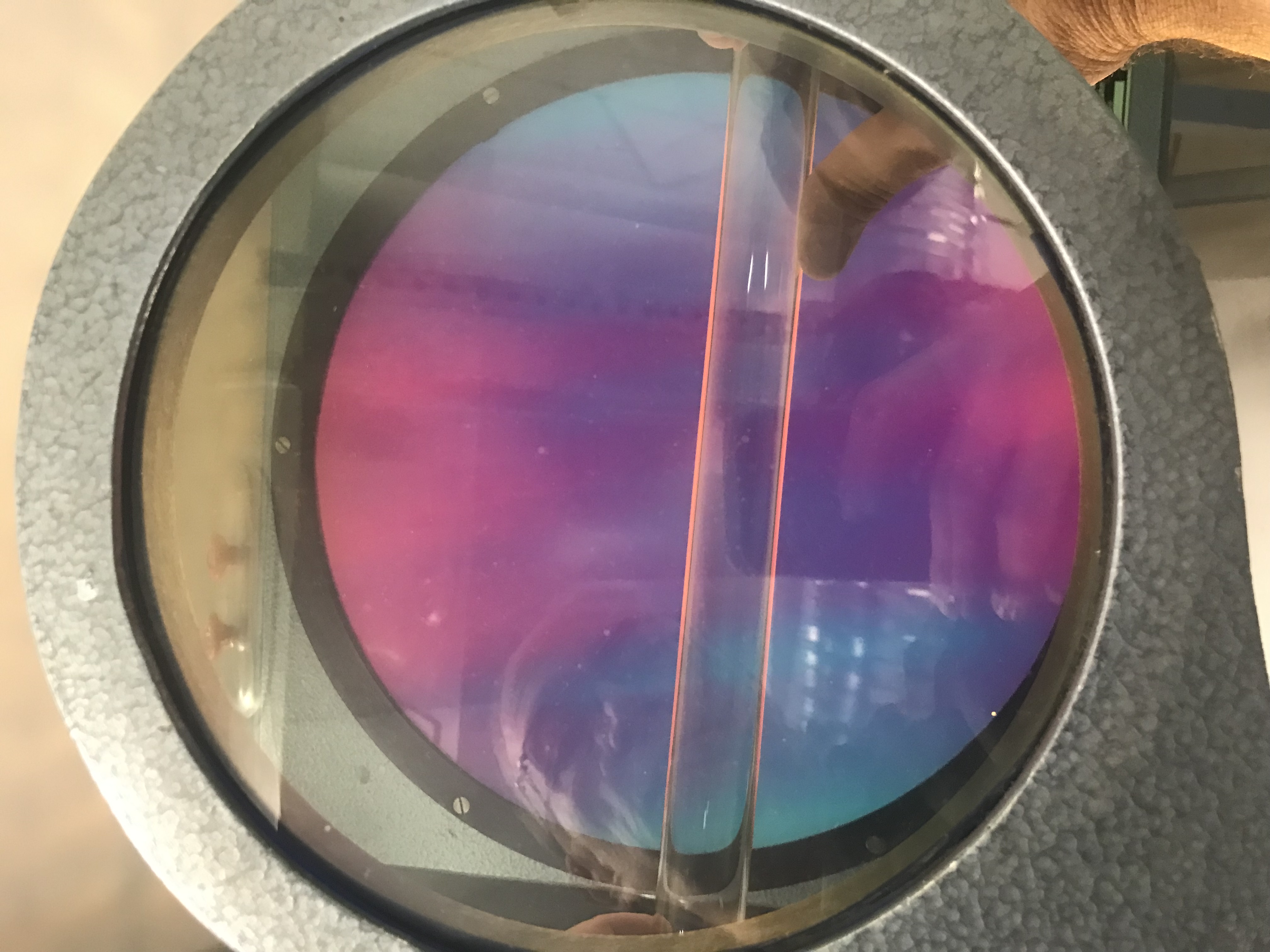

polariscope
pièce avec tensions
pièce sans tensions
si il y a besoin de retravailler le pièce a froid le verrier dispose de différente machine:

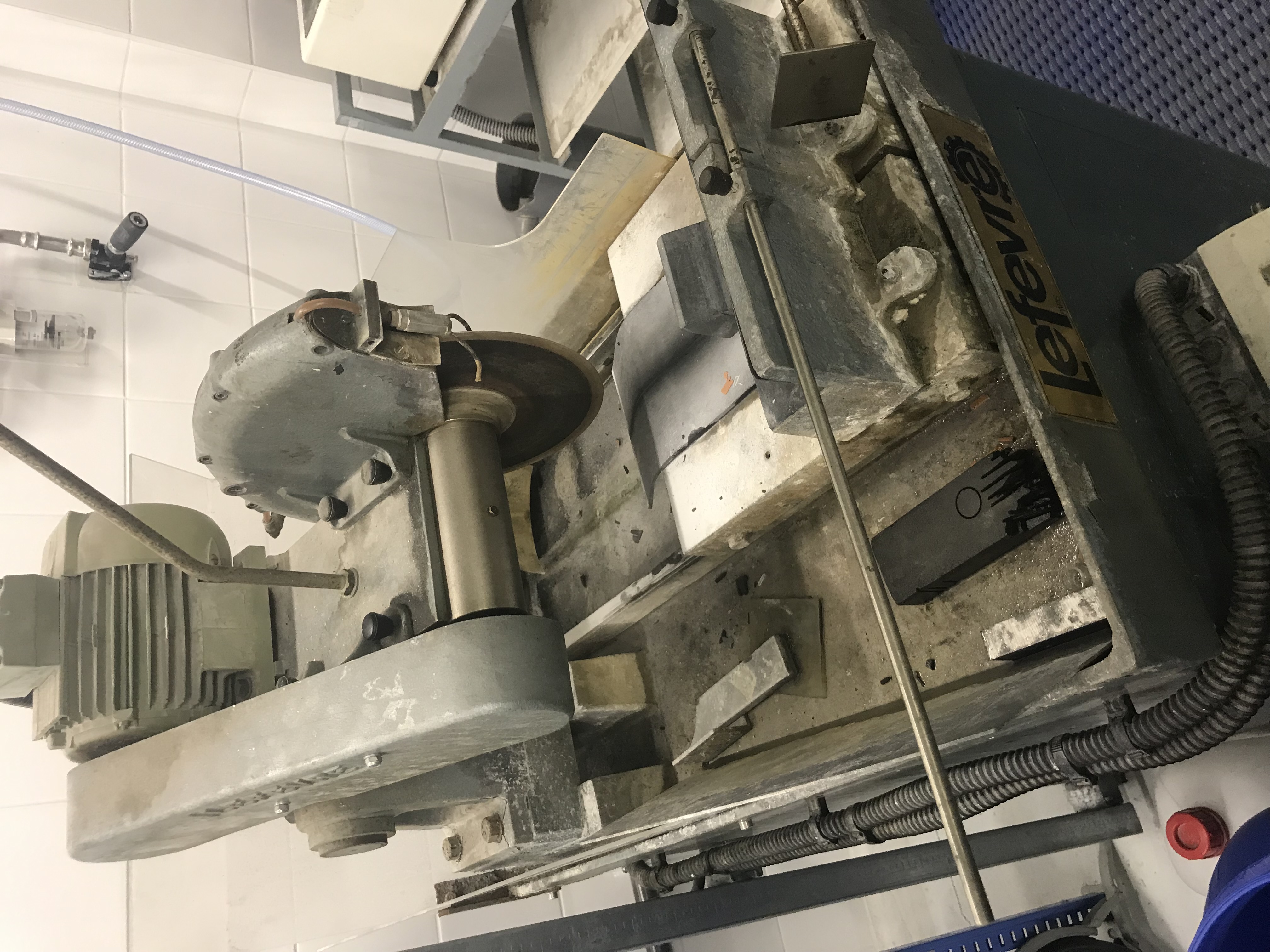

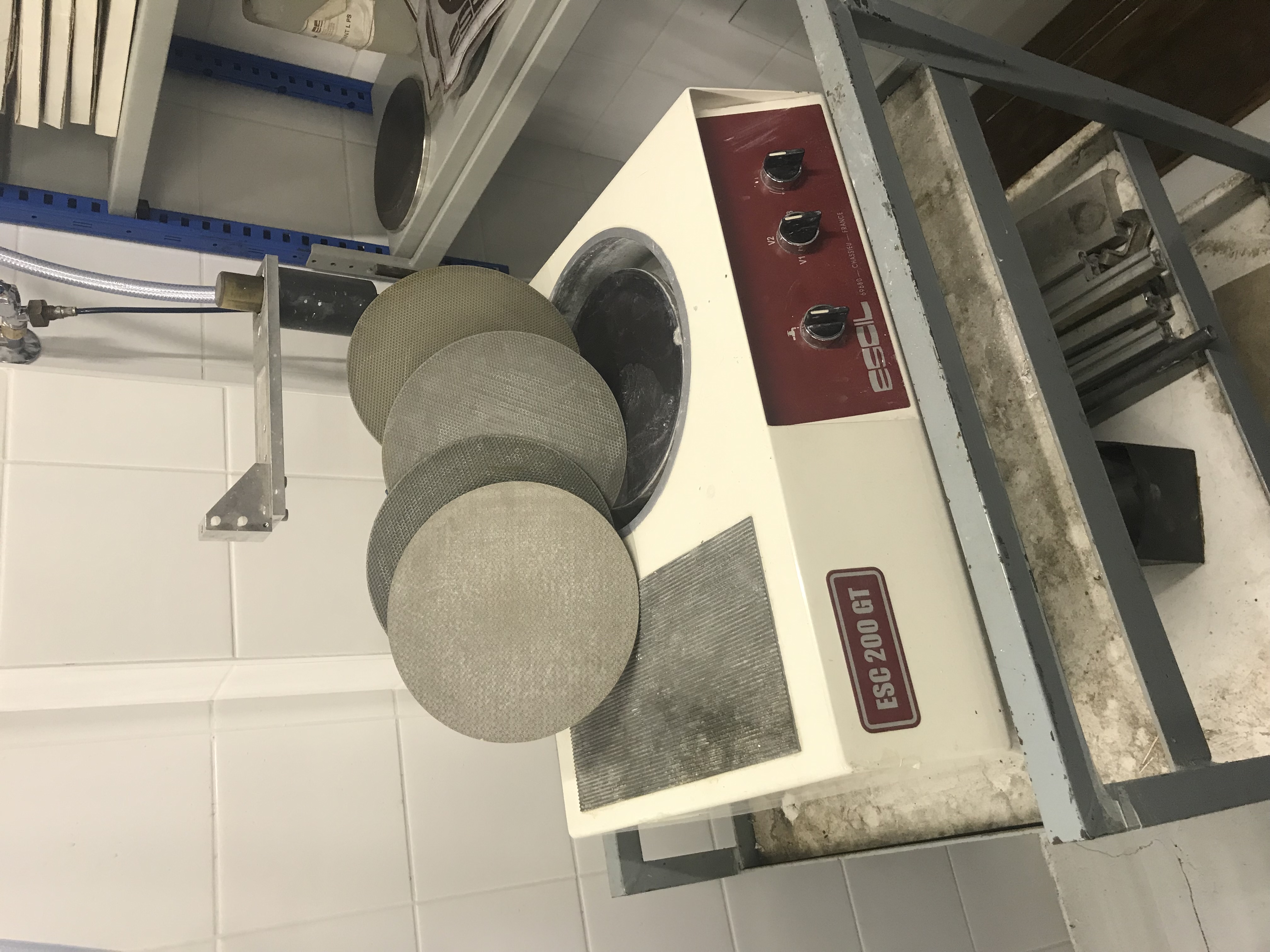

pour couper le verre (disque en diamant)

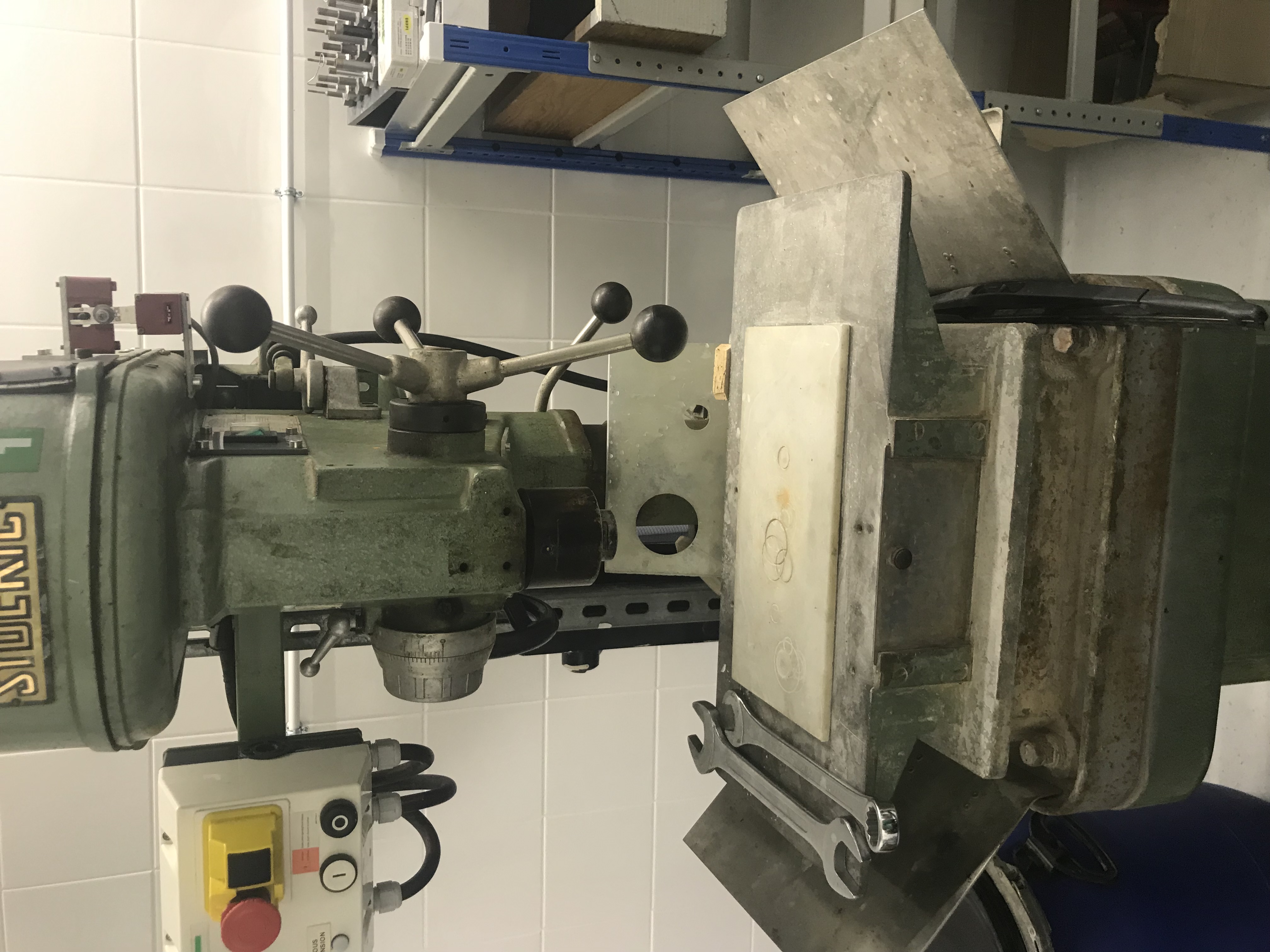

pour percer le verre (foret en diamant)

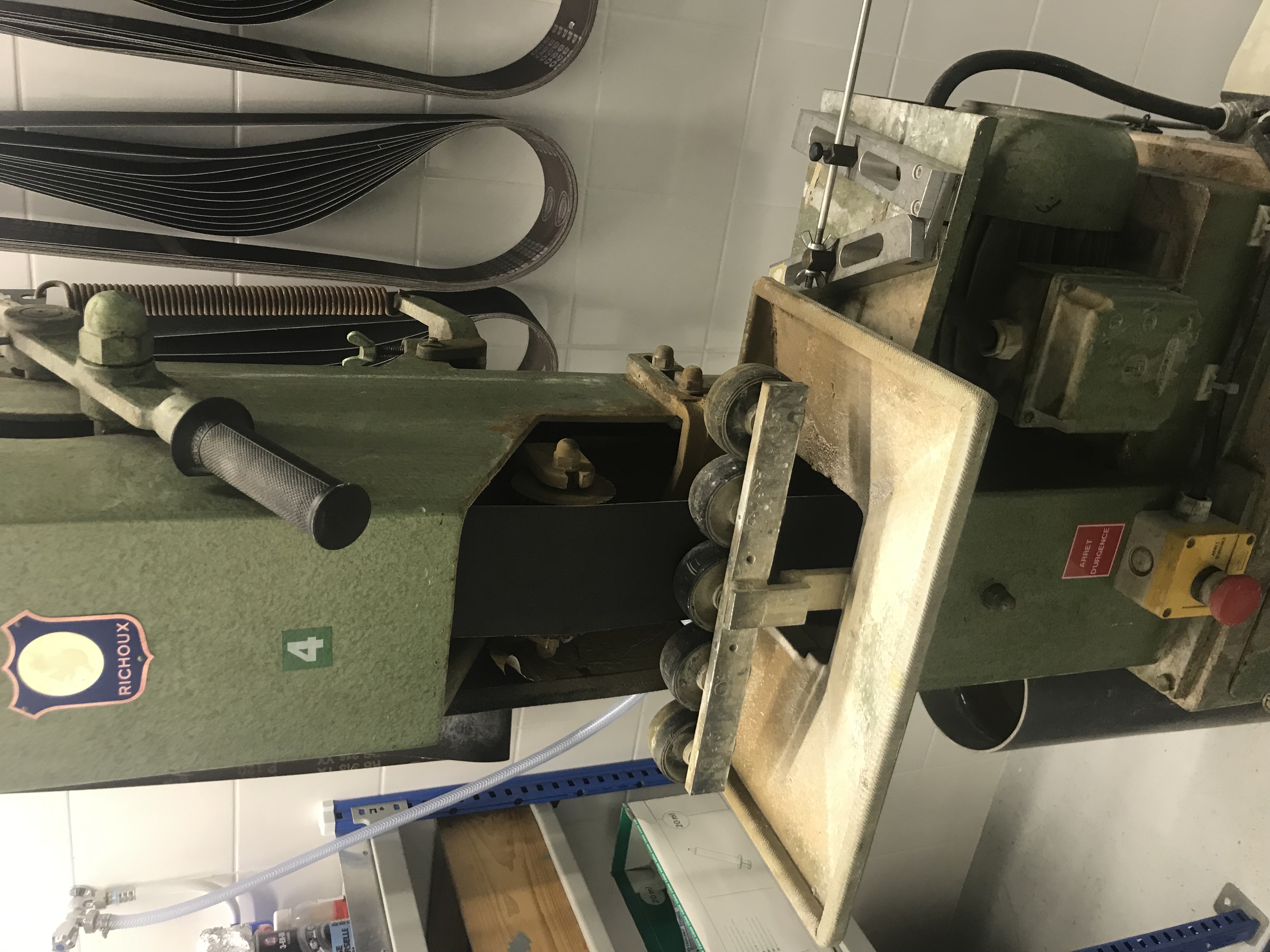

pour poncer le verre (bande en diamant)
pour polir le verre (disque en diamant)
Commande de Thibault¶

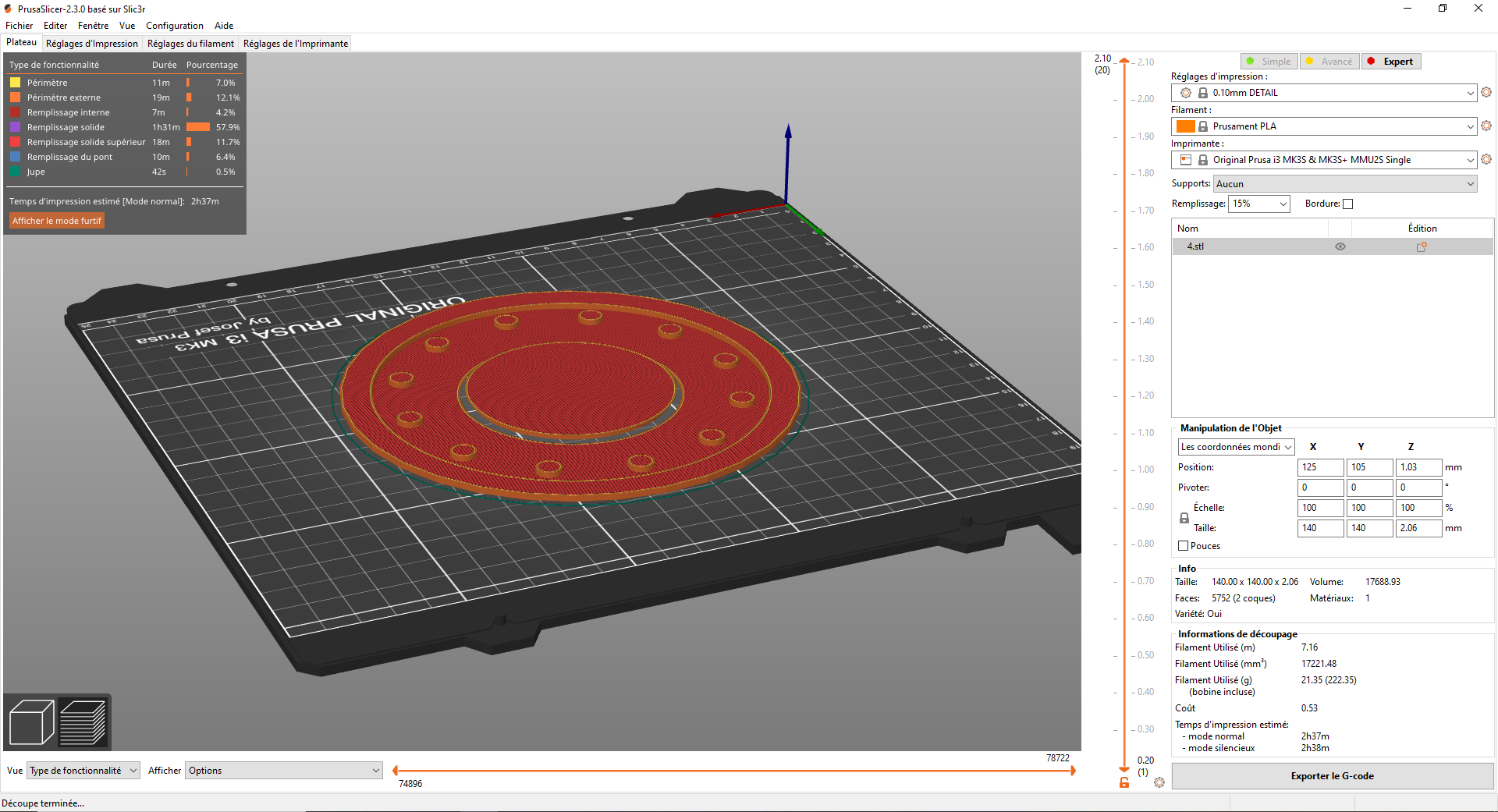

Nous avons commencé par importer les fichier qu'il nous avait envoyé par mail dans PrusaSlicer pour estimer le temps d'impression pour pouvoir lui effectuer un devis qui dans ce cas s'élèvera a 25€.

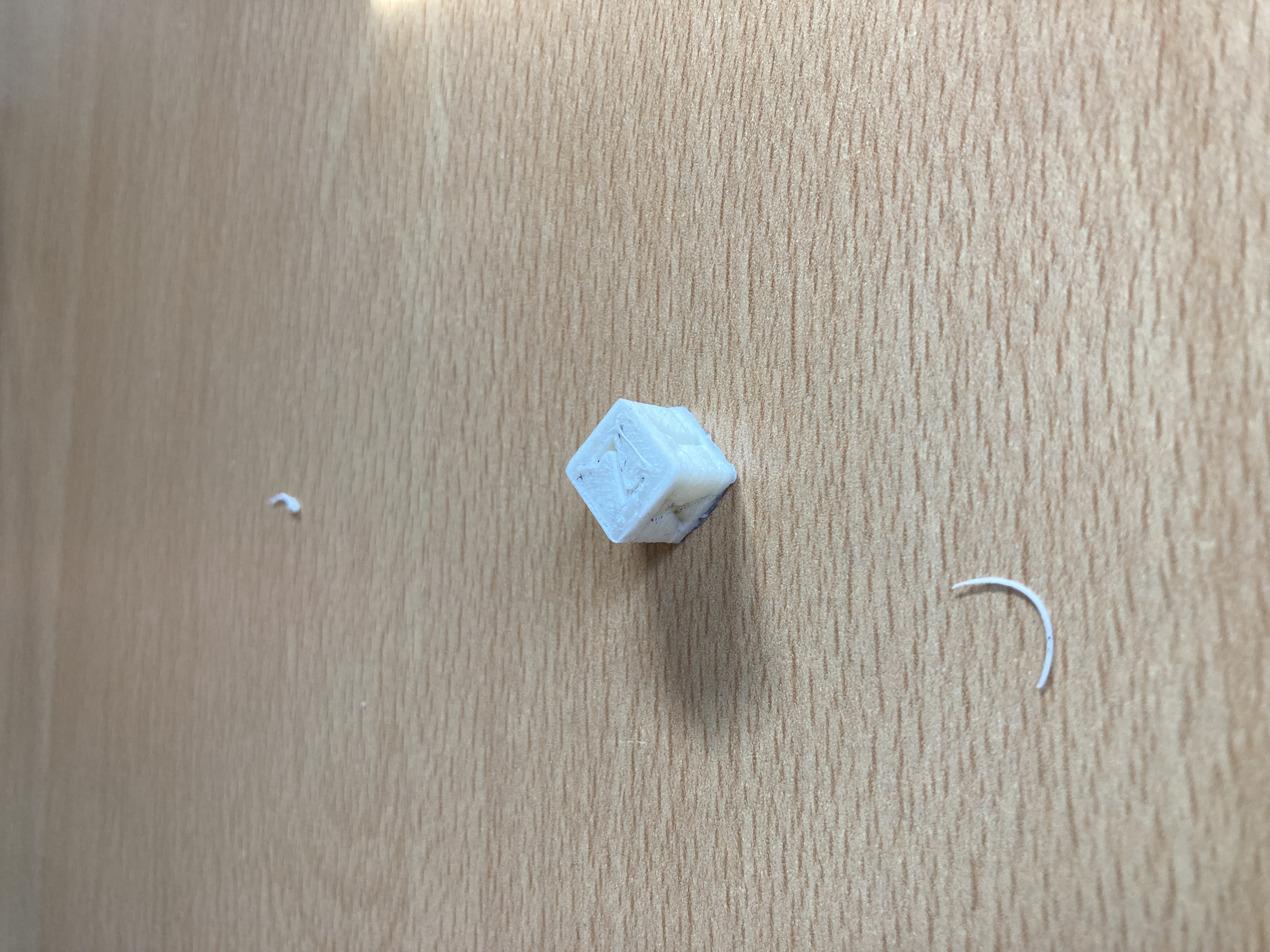

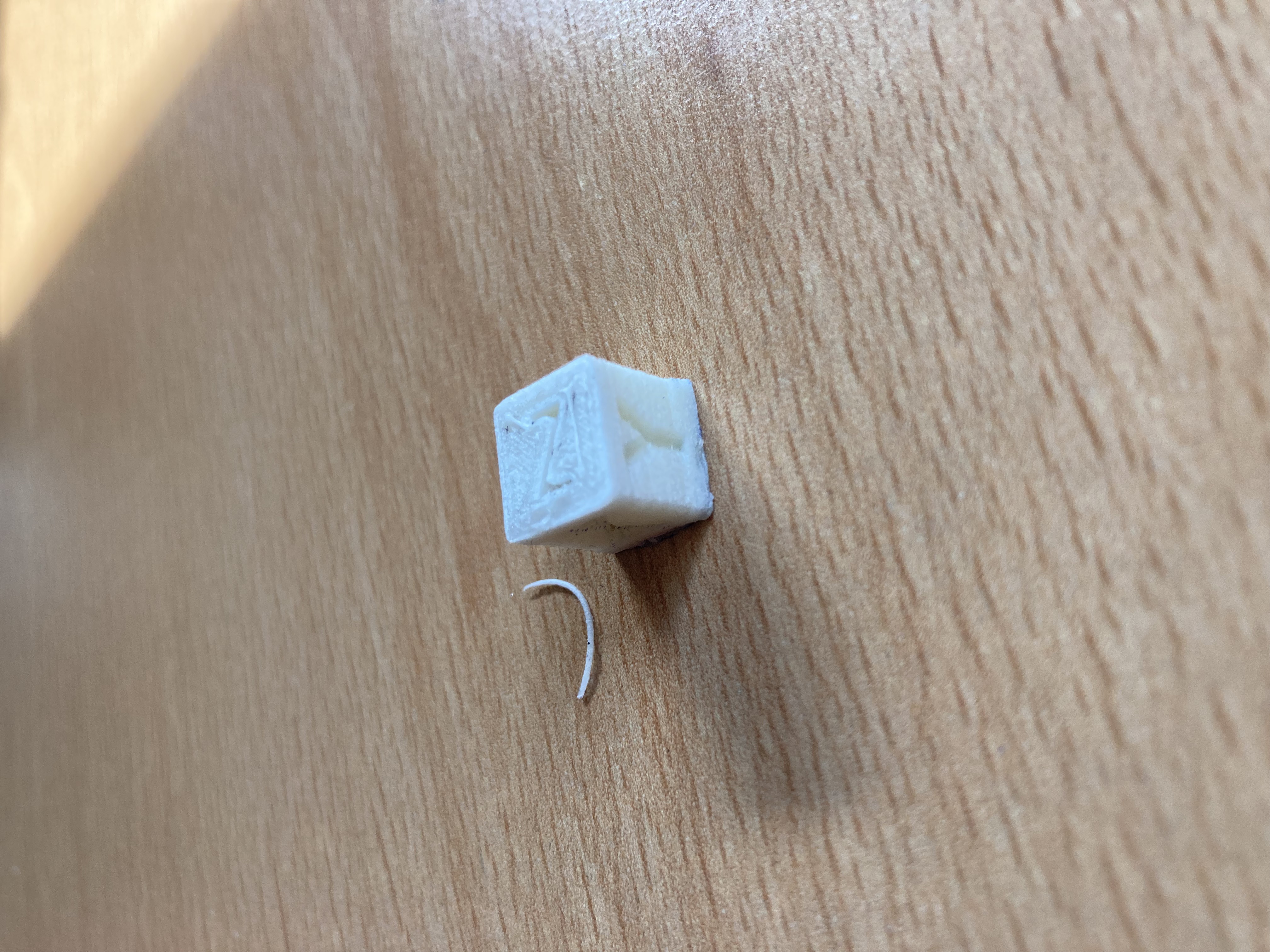

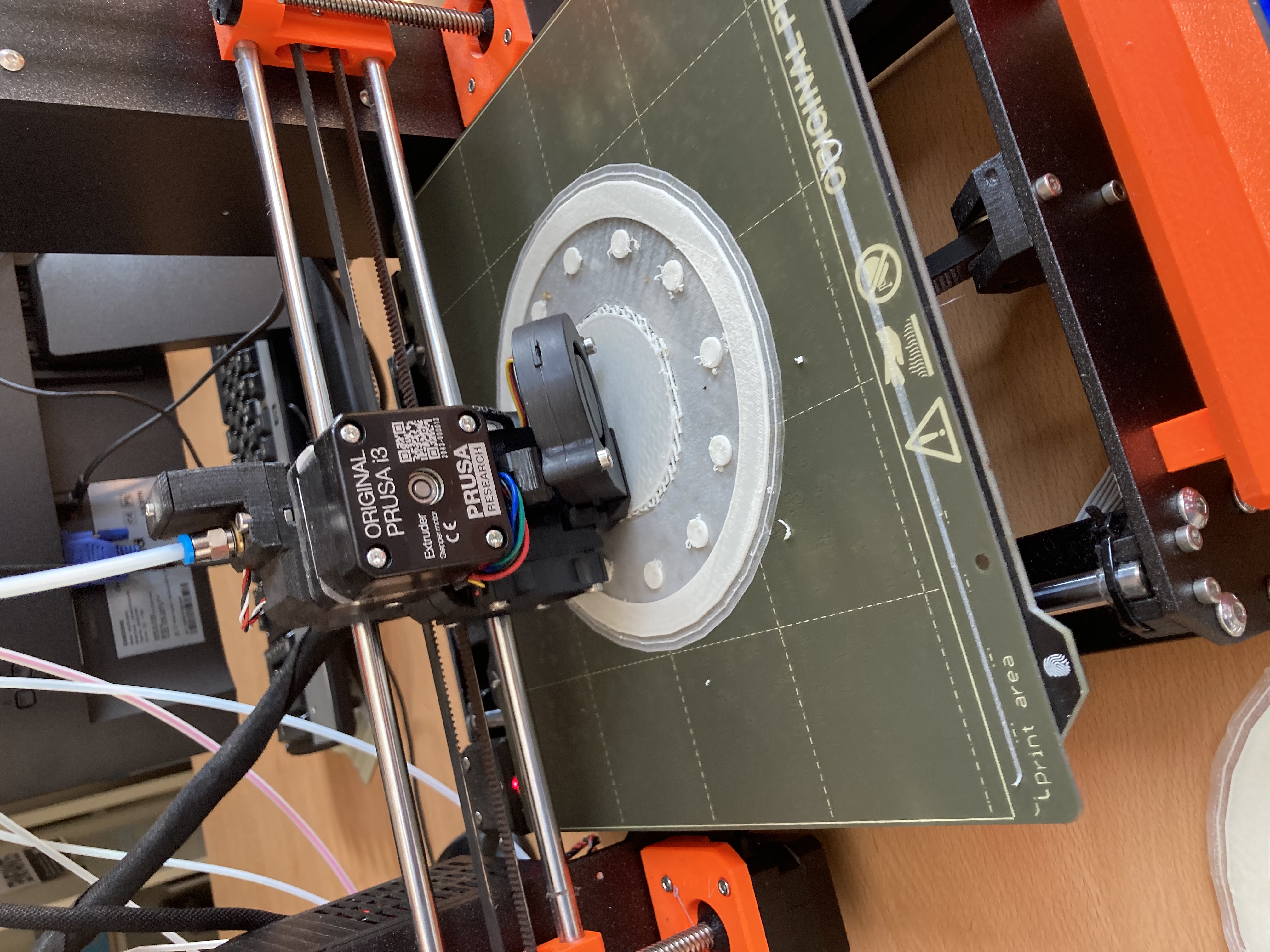

Puis nous avons lancé une impression de cube pour tester les paramètres :

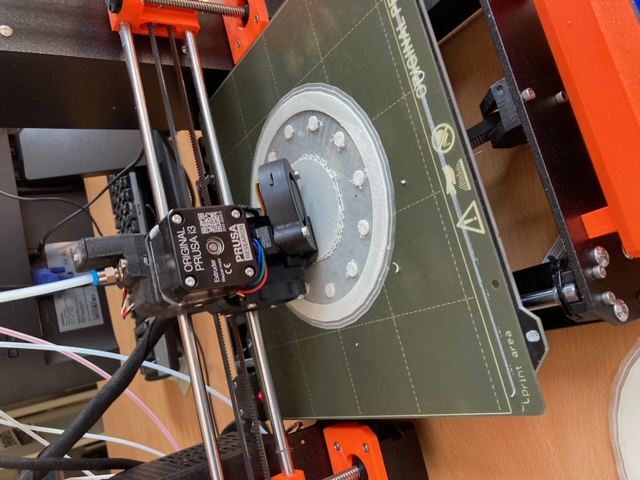

Une fois les bons paramètres réglés nous avons lancé l'impression la plus courte pour s'assurer que ça fonctionnait bien :
Mais nous ne pouvons pas finir le projet car la seule imprimante pouvant imprimer le filament demandé est très capricieuse donc le filament reste bloqué a un endroit différent à chaque fois que nous lançons une impression.
Debian 11¶
On nous a prêté un ordinateur pour que nous le passions de windows à linux grâce a une clé usb sur laquelle est installé debian 11.
Nous avons donc commencé par brancher la clé usb sur l'ordinateur en question puis nous avons chercher sur internet comment installer debian 11 sur un ordinateur grâce a une clé usb ,il fallait ouvrir les paramètres en cliquant sur la touche eff pendant que l'ordinateur redémarre puis transférer le système d'exploitation sur l'ordinateur. L'installation a donc commencé nous avons fait des réglages tels que le code ou le nom de l'ordinateur. Mais lorsque l'installation a terminé nous ne pouvions pas aller sur firefox car la date et l'heure avaient mal été télécharger. Nous sommes allé sur internet avec un autre ordinateur pour chercher des réponses mais nous n'avons pas réussi nous avons donc refait l'installation de debian 11.
