Remplacement de LED CMS sur carte PCB

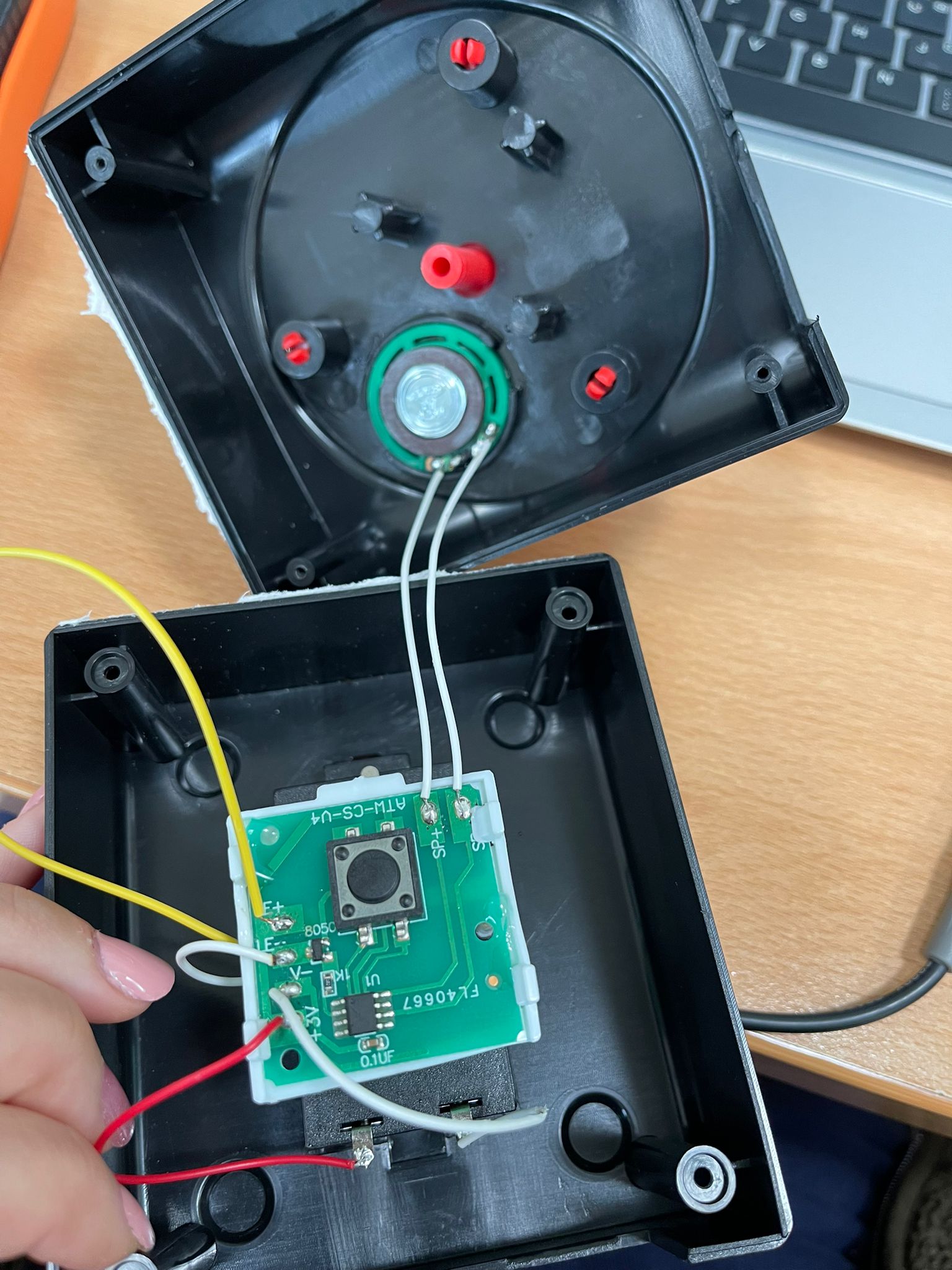

Dans le bâtiment A1 de la Faculté de Bordeaux, avec l’aide de notre enseignant en énergie électrique, nous avons procédé au dessoudage des LED CMS rouges présentes sur une carte PCB. Cette opération a été réalisée à l’aide d’un fer à souder et d’un pistolet à air chaud. Toutes les LED rouges ont été retirées avec succès.

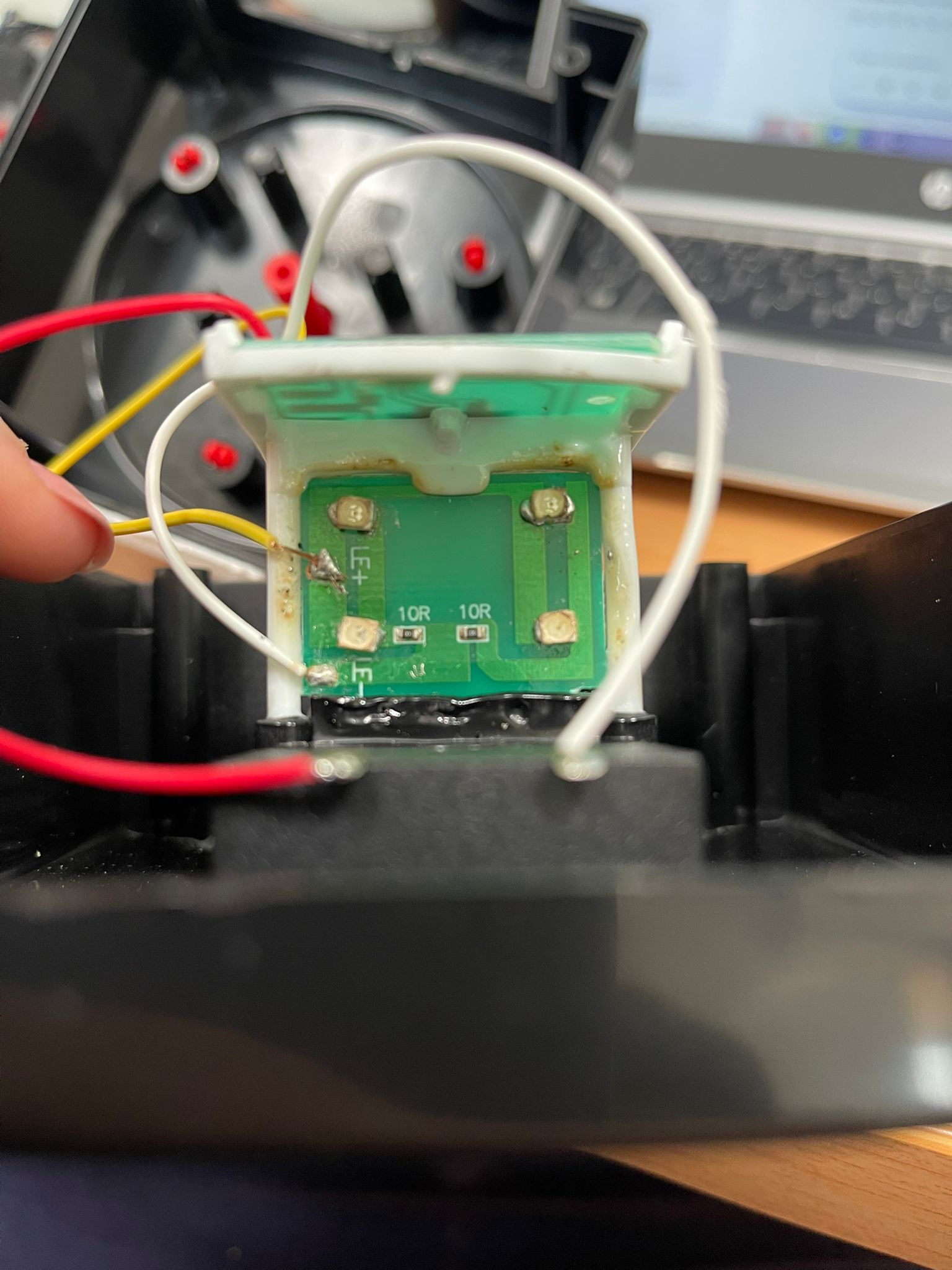

Ensuite, j’ai soudé des LED CMS vertes à la place des rouges, en utilisant les mêmes outils (fer à souder et air chaud), tout en respectant la polarité de chaque composant. Cependant, après cette opération, les LED vertes ne s’allumaient pas, même après avoir été testées à l’aide d’un générateur d’alimentation avec des tensions de 1 V puis 3 V. À ces mêmes tensions, une LED rouge CMS s’allumait correctement, ce qui laissait penser à un problème avec les LED vertes.

Nous avons alors poursuivi les tests au Fablab de l’IUT. Cette fois, en ajoutant une résistance en série avec l’alimentation, les LED vertes se sont bien allumées, ce qui confirmait qu’elles étaient fonctionnelles. J’ai donc ressoudé soigneusement toutes les LED vertes sur la carte, en vérifiant de nouveau leur polarité.

Après un premier essai concluant, un problème d’alimentation (pile déchargée) est survenu. Une fois la pile remplacée, le circuit a fonctionné correctement avec les nouvelles LED vertes.
