coin¶

équere (vis)¶

equere.FCStd
equere-Cut002.3mf

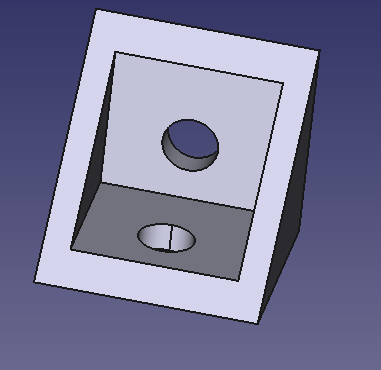

Cette équerre est un élément de fixation placé à la base des barres métalliques servant de support au tableau des serveurs. Elle a pour fonction d’assurer la stabilité de l’ensemble en maintenant fermement les pieds afin d’éviter tout déplacement. La pièce est généralement fixée à l’aide de vis pour garantir une attache solide et durable.

attache paneaux¶

atachepaneaux.FCStd
atachepaneaux-Cut.3mf

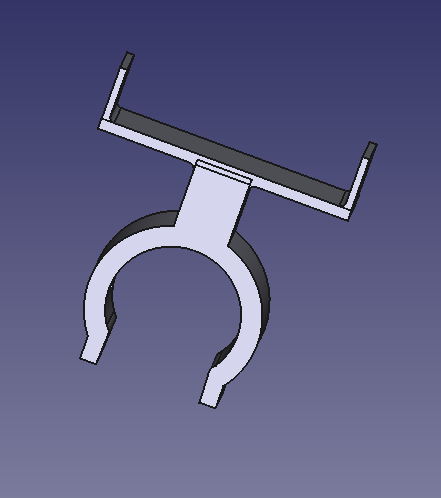

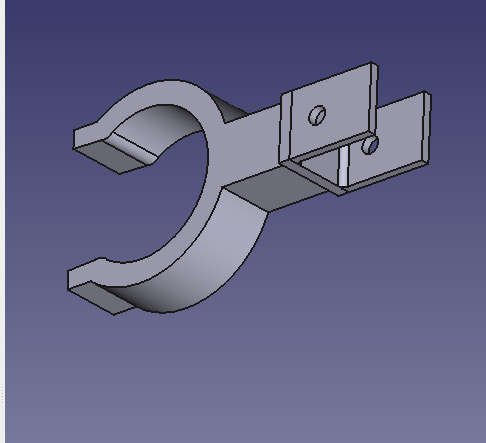

Cette pièce maintient le tableau noir sur les barres métalliques. Son extrémité s’insère dans la barre pour une fixation stable. Le perçage permet d’améliorer le maintien en cas de fixation insuffisante.

coin¶

equere -Fillet001.3mf
equere .FCStd
sert a maintenir les coin en aluminium de c'est panneaux noir

tingle a rid-aux

2.0petitpaneux-Fillet.3mf
2.0petitpaneux.FCStd¶

!{width:43%}
2.1petitpaneux.FCStd
2.1petitpaneux-Cut.stl

grospaneaux2.0-Fusion001.stl
grospaneaux2.0.FCStd

grospaneaux-Fusion001.3mf
grospaneaux.FCStd

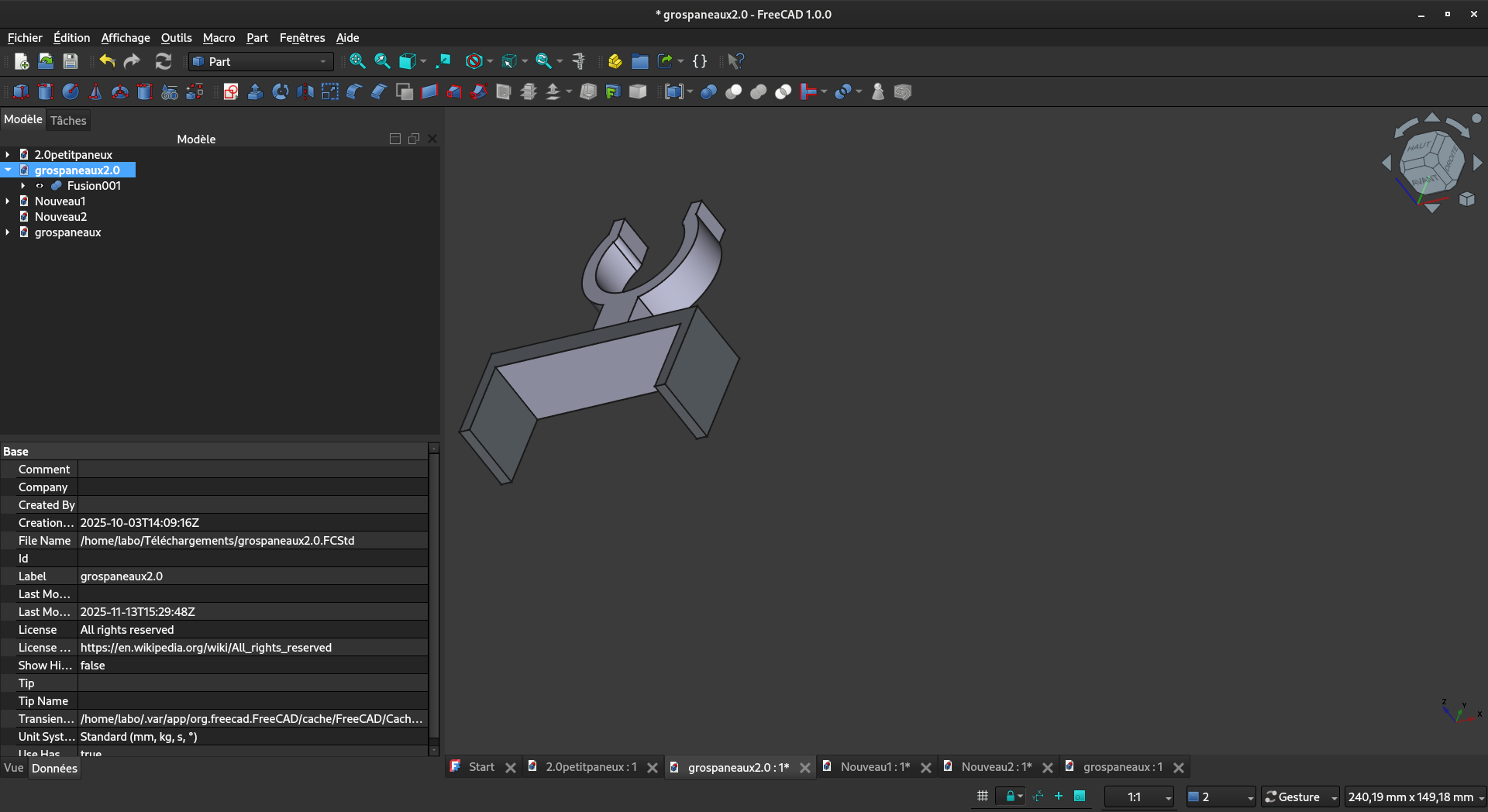

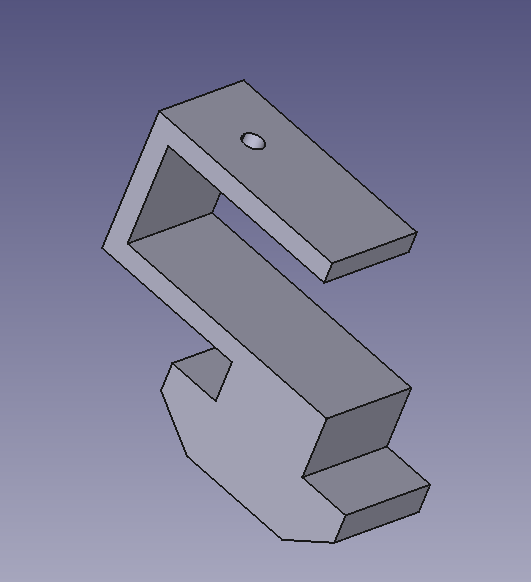

Ces deux pièces servent à maintenir les barres des tringles à rideaux. Elles sont différentes afin de s’adapter aux deux épaisseurs des panneaux, celles-ci variant selon le diamètre des tableaux. Une troisième pièce, utilisée pour les tableaux montés sur trépieds, complète l’ensemble

montre¶

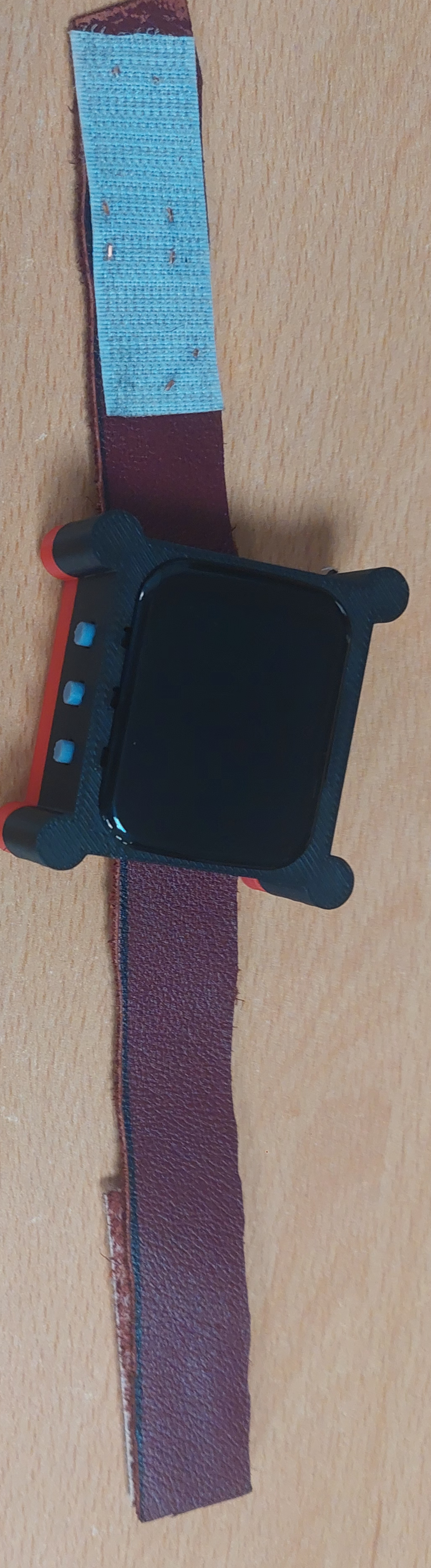

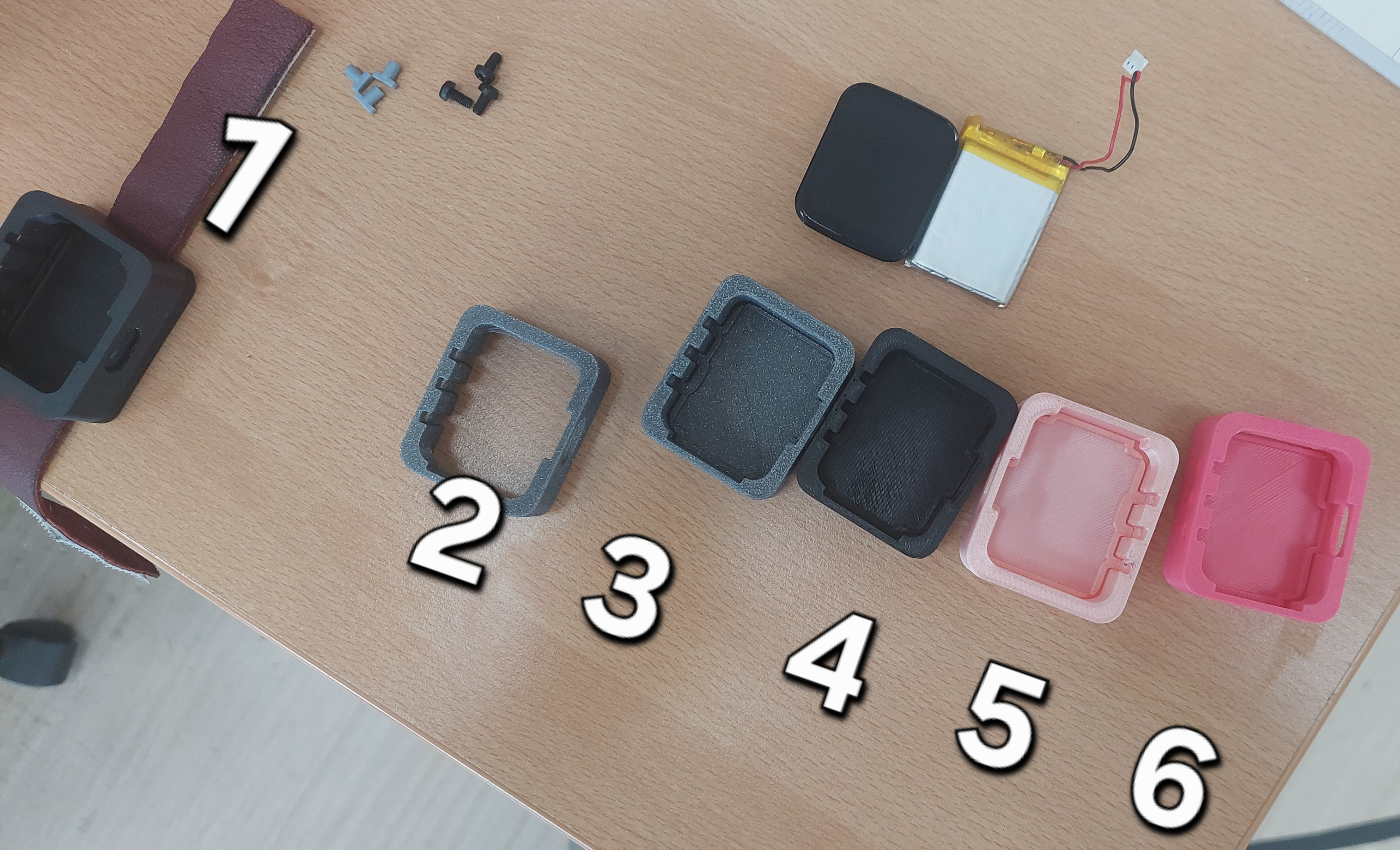

Ce sont les premiers tests qui n’ont pas abouti, ce qui nous a amenés à revoir notre approche.
Nous avons donc décidé de modifier la technique utilisée ainsi que le prototype de la montre,
afin d’obtenir un meilleur résultat lors des prochains essais.

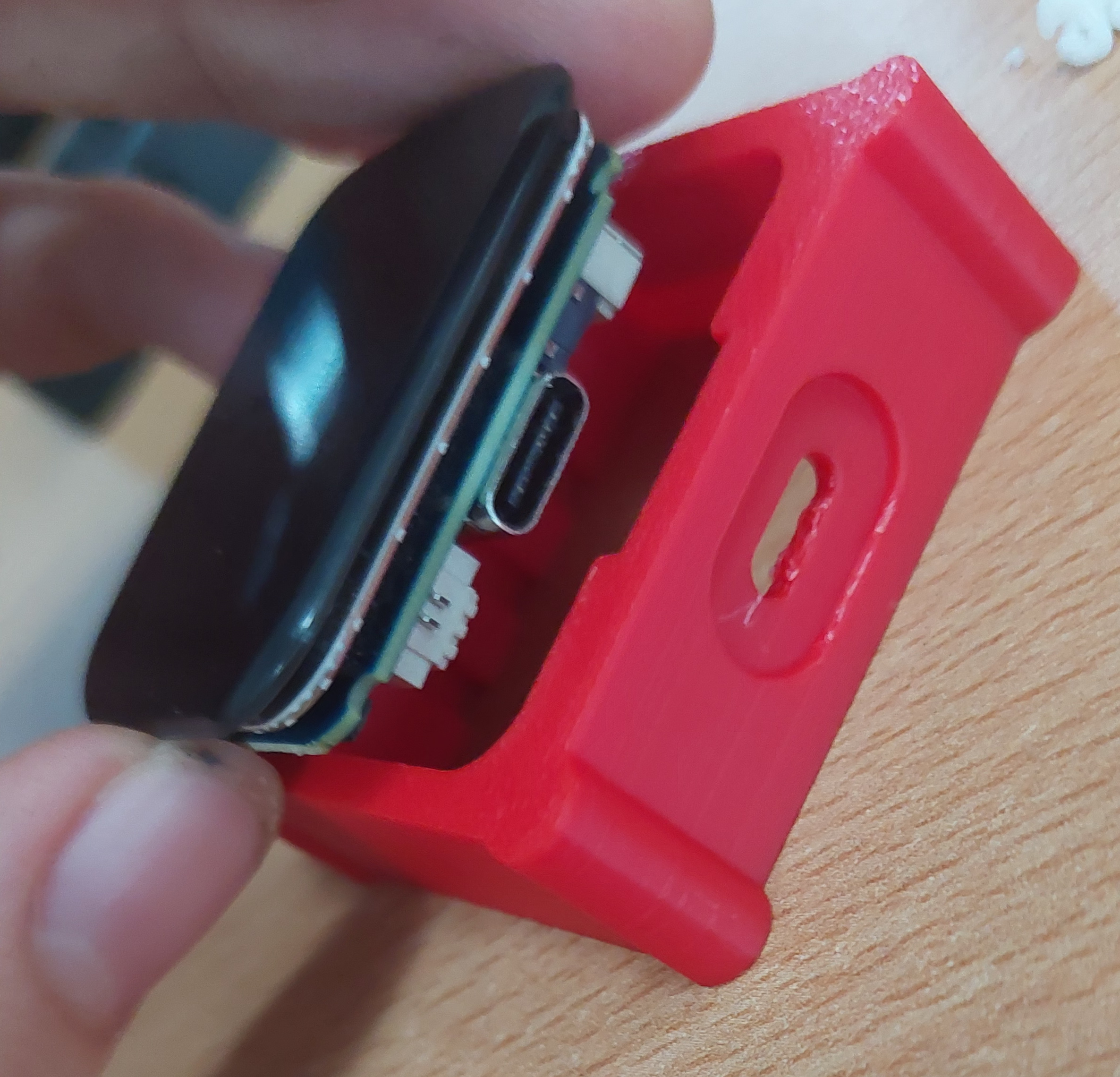

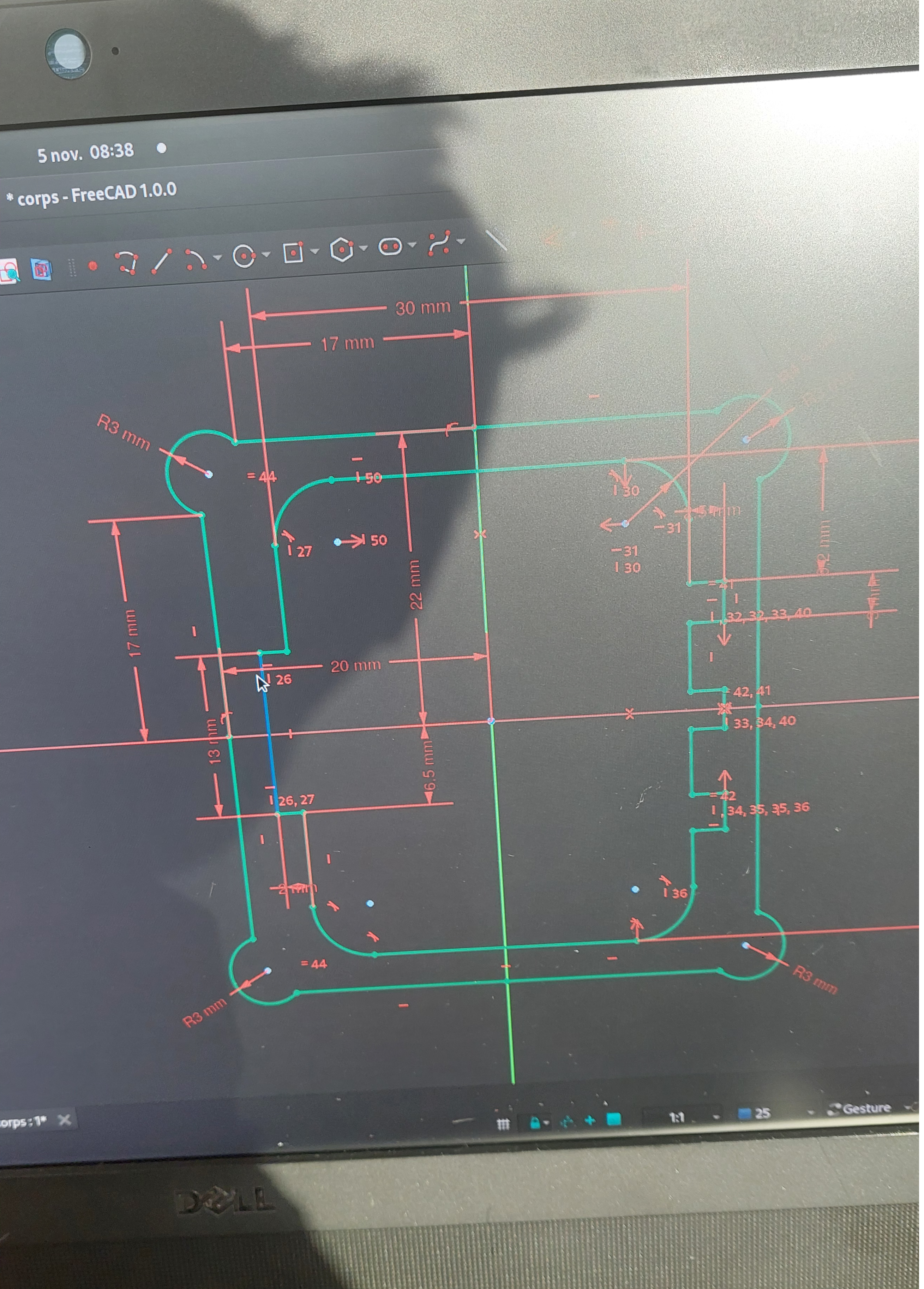

La pièce comporte des inserts de diamètre M5 intégrés dans son corps, permettant la fixation solide du capot grâce à des vis adaptées.
Ces inserts assurent un assemblage fiable et précis entre les différentes parties de la montre.
Le système de vissage facilite également le démontage pour d’éventuelles interventions techniques.
Ce choix garantit à la fois robustesse et praticité dans la conception.

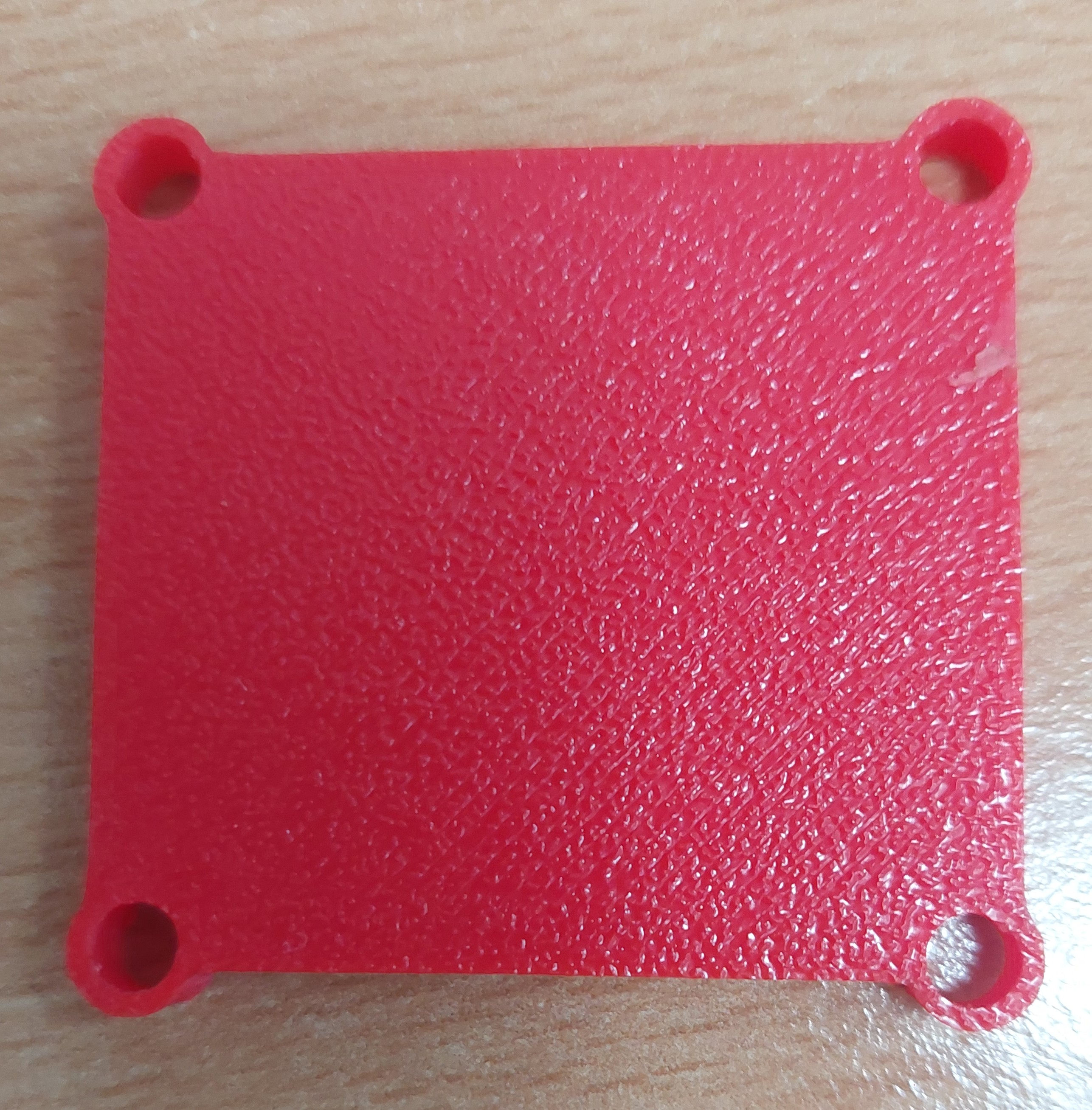

Il s’agit, pour le moment, de la pièce finale du projet.

montre capo.FCStd
montre corps.FCStd

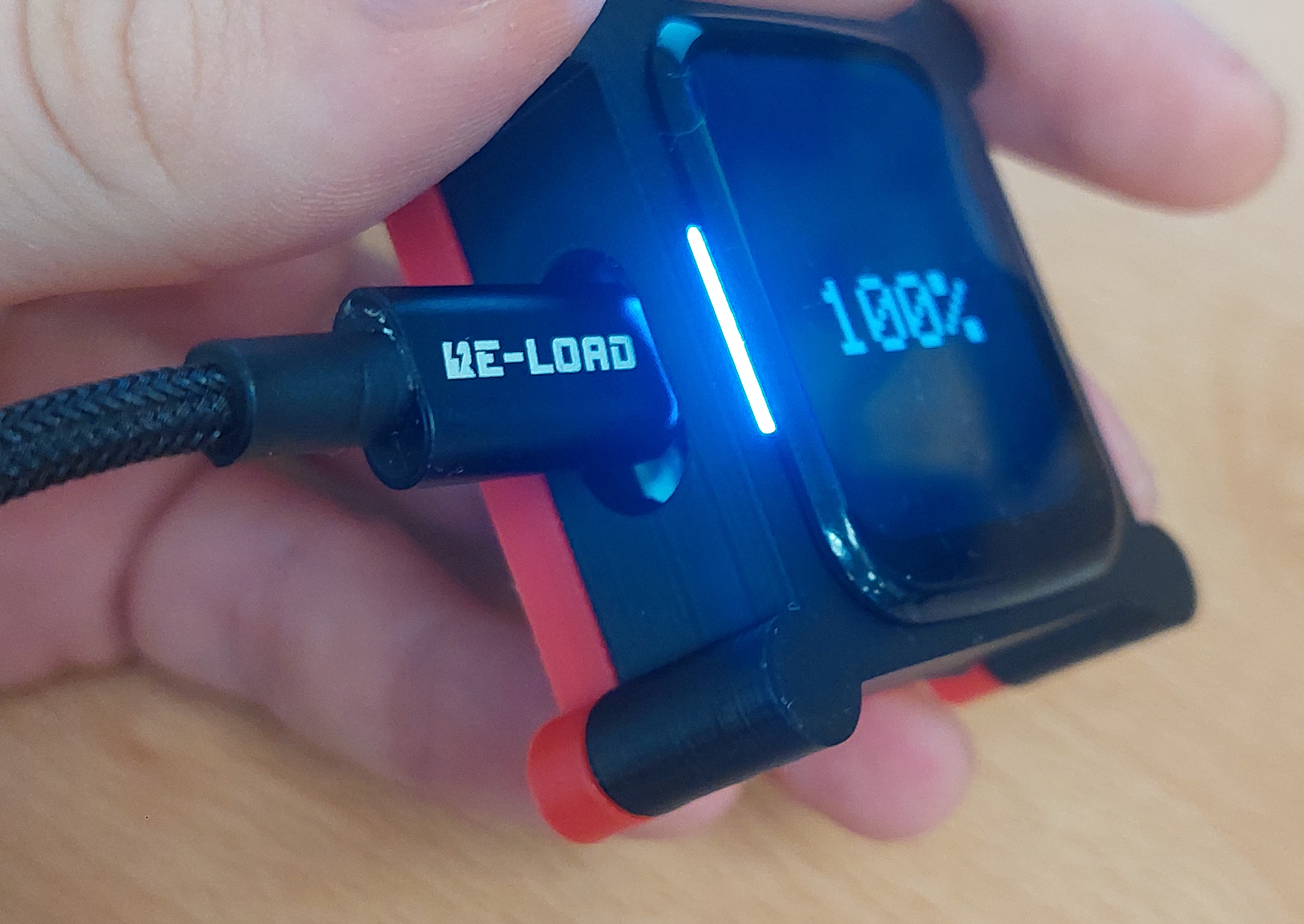

montre zzzz.png
