Stage de 3e Fab Lab du 12 au 16 décembre 2022.
Collège Notre Dame Sévigné Talence
Durant ce stage a été effectué un projet de conception et de fabrication de casque audio .
Jour 1 : Début de la conception 3D sur FreeCAD d'un porte casque audio mural.
Jour 2 : Suite de la conception 3D et début de l'impression 3D du prototype.
Jour 3 : Fin de l'impression 3D, test de résistances, réglage des problèmes sur FreeCAD et décorations de la pièce sur le logiciel.
Jour 4 : Décorations de la pièces et impression 3D.
Jour 5 :

Description de la première version de la pièce :
On a fait un porte casque dont la partie qui sera fixer au mur est un pavé droit avec 2 trous composés d’une différence entre un cylindre et le pavé droit, puis une union entre un tube et le pavé droit pour les vis en haut.
Juste en dessous une différence entre le grand rectangle et un petit rectangle fin en guise de trou pour pouvoir placer le bout de la partie pliable.
Encore en dessous il y a deux petits pavés droits unifiés avec un tube fin qui eux ont subi une différence avec un autre pavé droit pour former la pièce avec laquelle sera fixée la partie pliable du porte casque.
Plus bas il y a deux tube sur les côtés celui de gauche un peu plus que celui de droite, dépasse un peu de la pièce et a le côté gauche bloqué. Ceux ci accueillent un long cylindre qui permet de faire pivoter la partie pliable d'en bas à en haut vers la partie où peut être fixée celle ci.
Juste en dessous il y a deux supports qui permettent d'empêcher que la partie pliable se plie jusqu'en bas.
La partie pliable est composée de deux tubes sur lesquels sont placé un cylindre droit, sur le cylindre est placé un autre cylindre tourné selon 90° sur l'axe Z et les deux parties sont reliés par un autre cylindre sur l'axe Y.

Modifications apporter :
On n’a renforcé tout les zone sensibles, les deux parties qui permettent de tenir la partie pliable en bas et les deux parties qui permettent de fixer la partie pliable en haut en clipsant.
On a ensuite modifié le cylindre qui permet de faire pivoter la partie pliable en rajoutant au bout un cylindre de diamètre plus large et réduit celui du cylindre de base pour pouvoir retirer la pièce plus facilement.

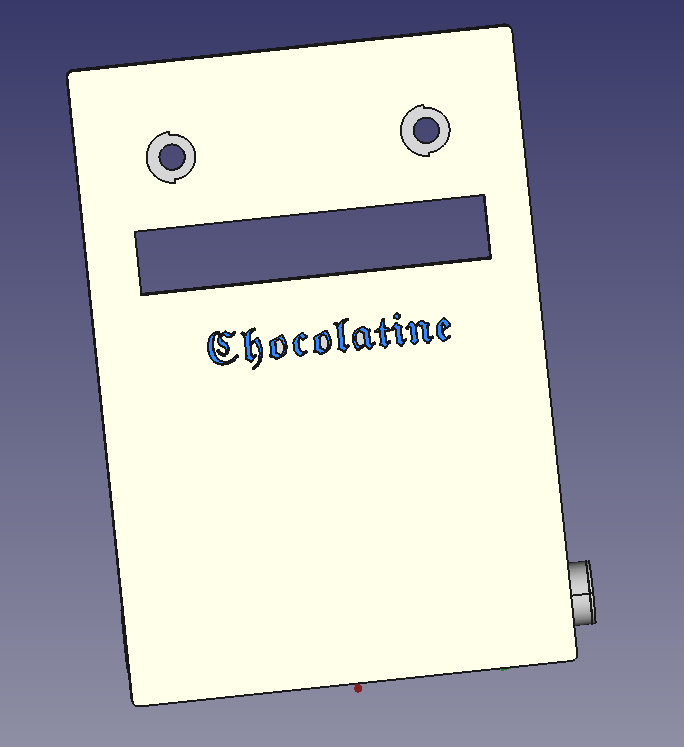

Après avoir entièrement modifier le projet porte casque on n’a gravé derrière "chocolatine” et on a rajouté devant le logo de l'entreprise.

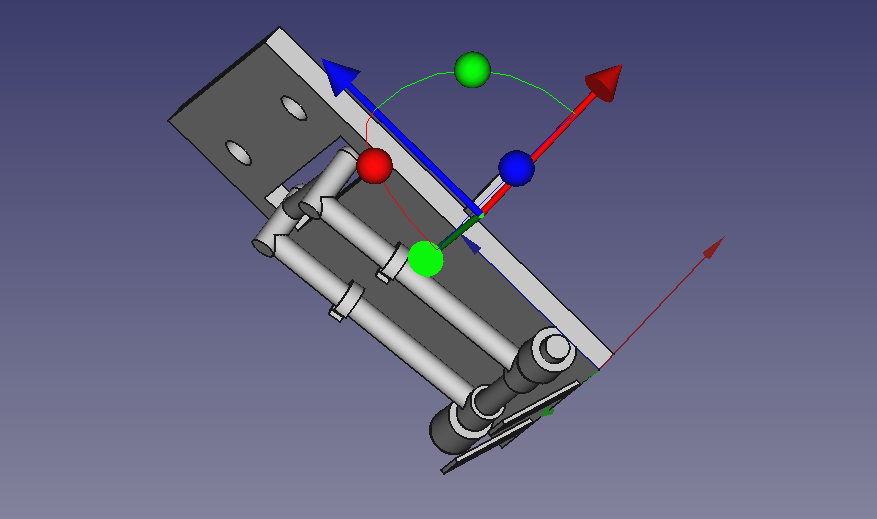

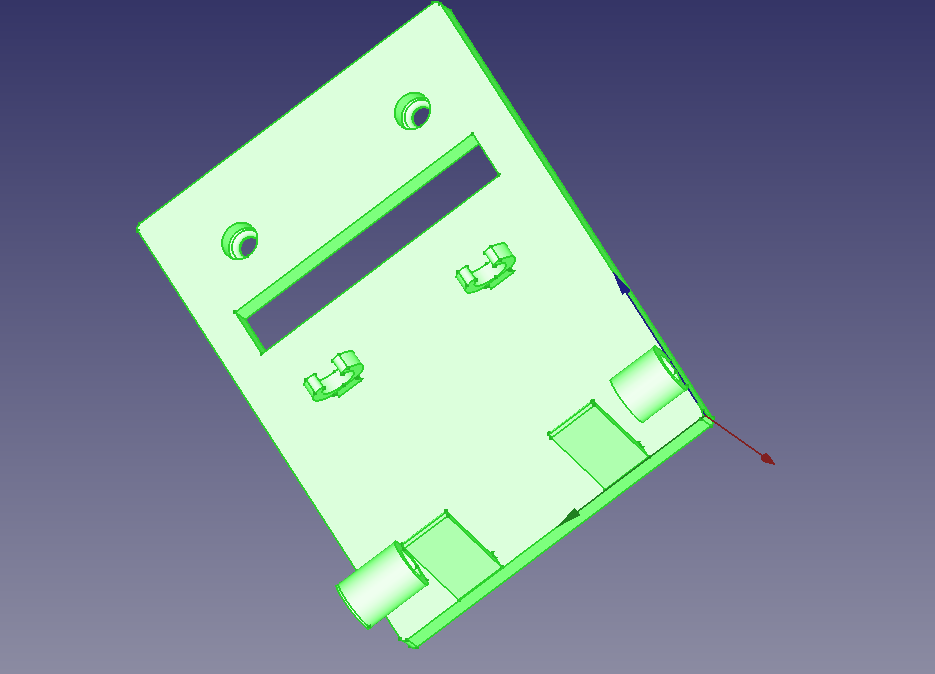

Images du premier modèle :

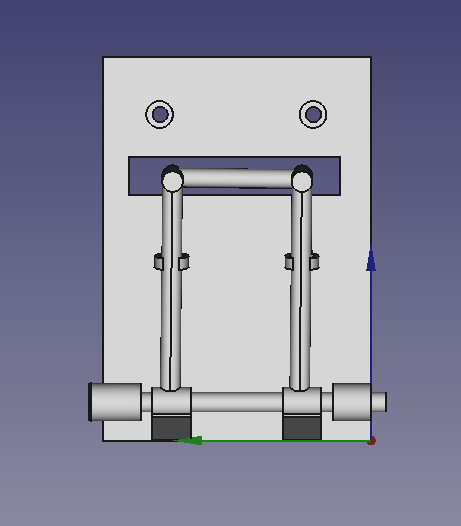

Images du second modèle :

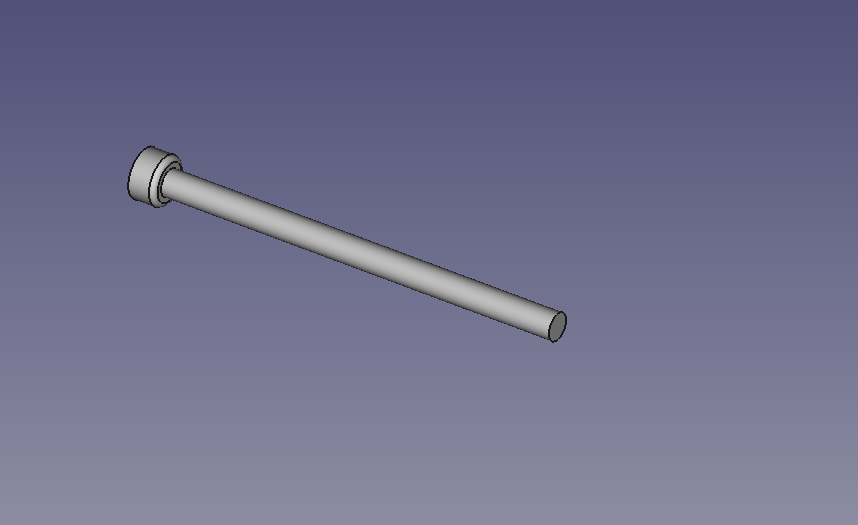

Images des parties modifiées :

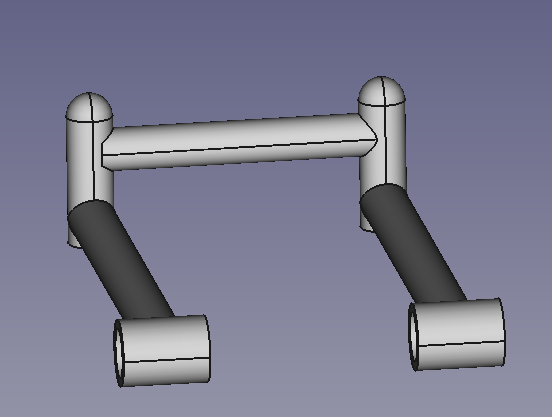

Images de toutes les formes :
