Jeremie Le Clerc¶

Stage de troisième du 6 au 10 janvier 2025

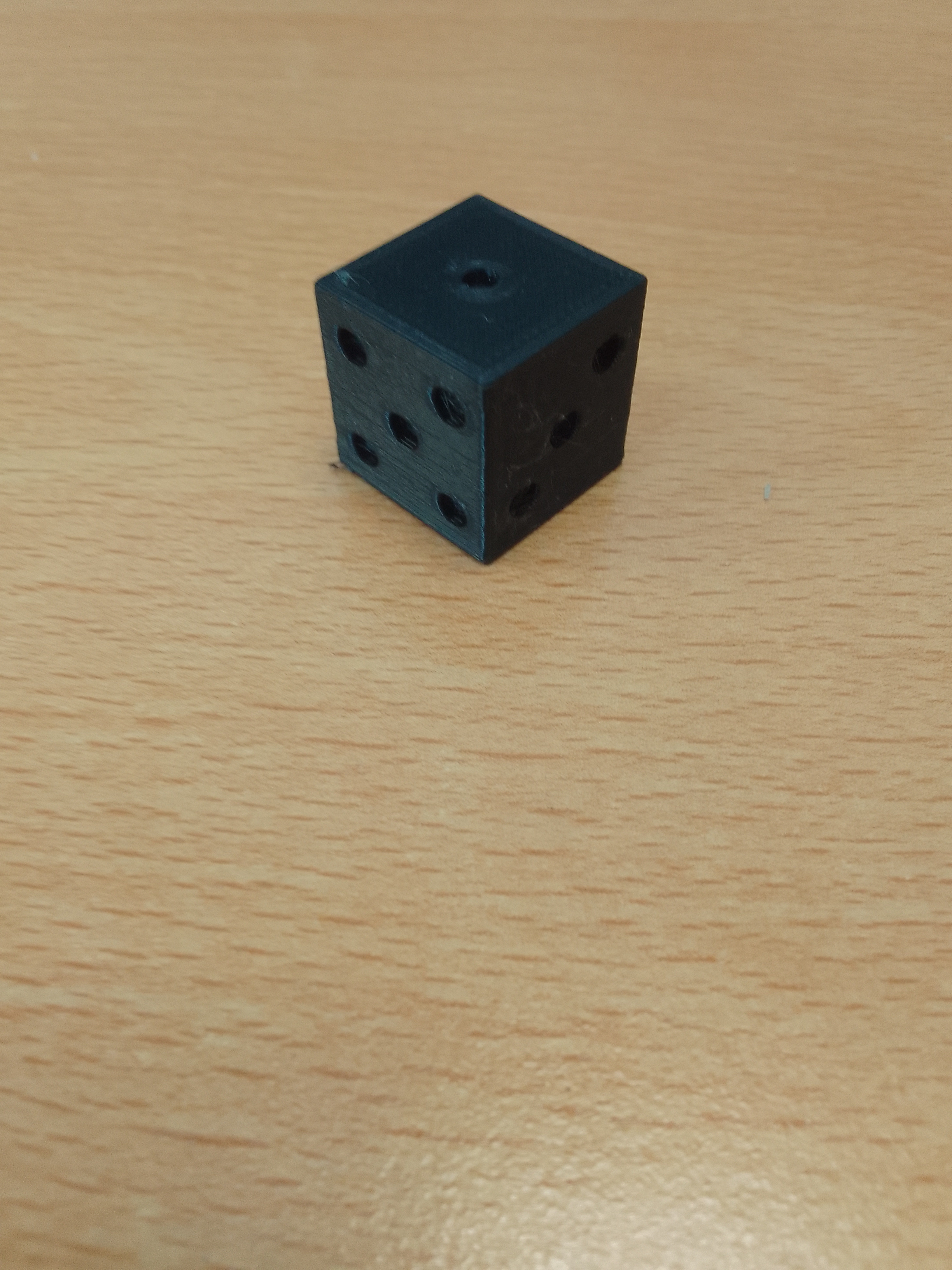

projet du dé¶

on a modelisé un dé (voir en bas)
avec le logiciel freecad (logiciel de modélisation 3D ) et on l a imprimé avec orca slicer (logiciel d'impression 3D)
fichier freecad : dé a jouer.FCStd
(voir le resultat en bas)
fichier STL : dé a jouer-Cut005.stl

Charnière¶

On a fait une charnière exactement comme le dé mais c était plus long et plus dur mais avec les mêmes logiciels

fichier STL : nouveau charniere.stl

Fichier freecad : nouveau charniere.FCStd

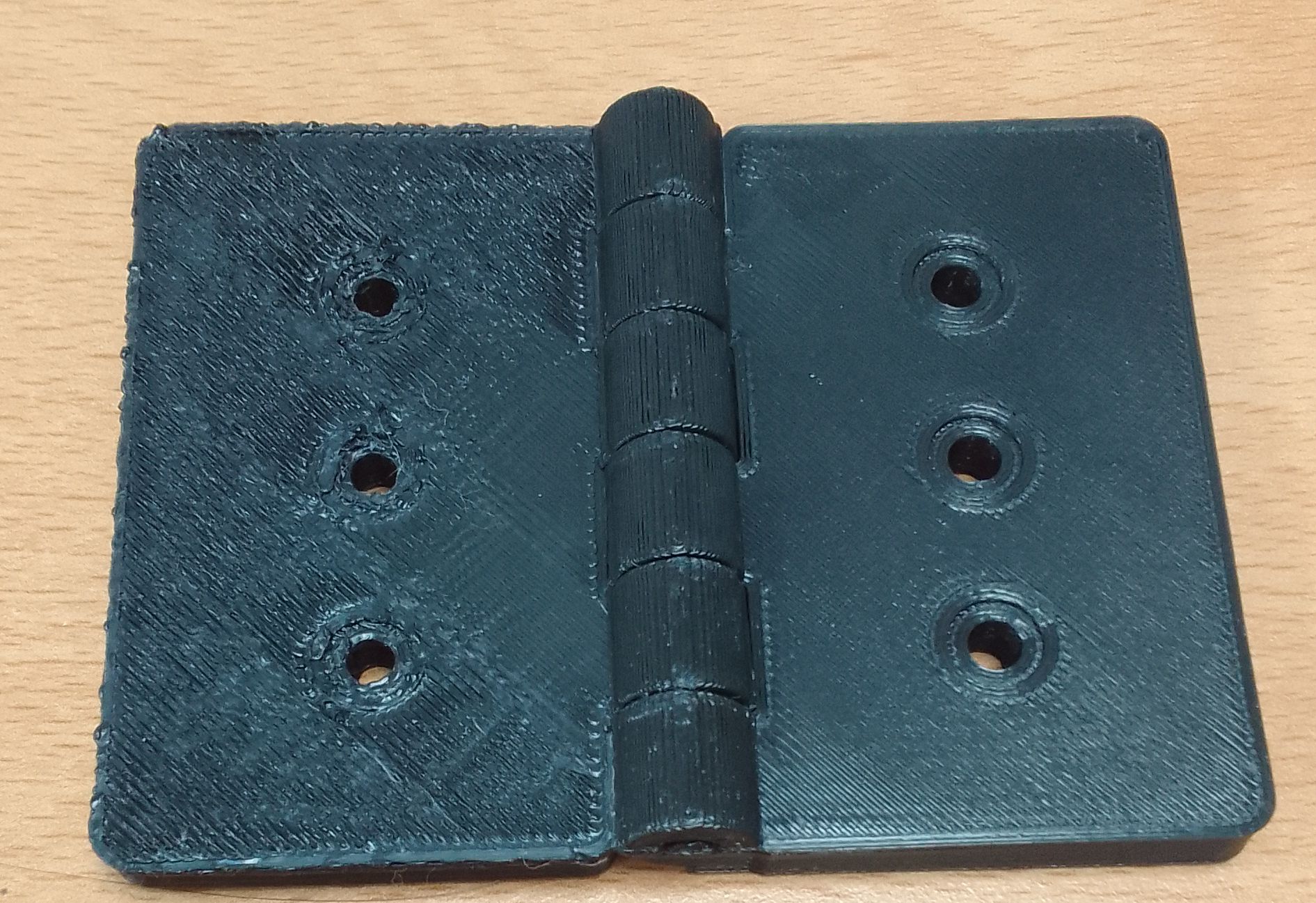

Le premier essai s'est soldé par un échec
la tige au centre était collée aux parois

2 coup de marteaux ont "résolu" le problème

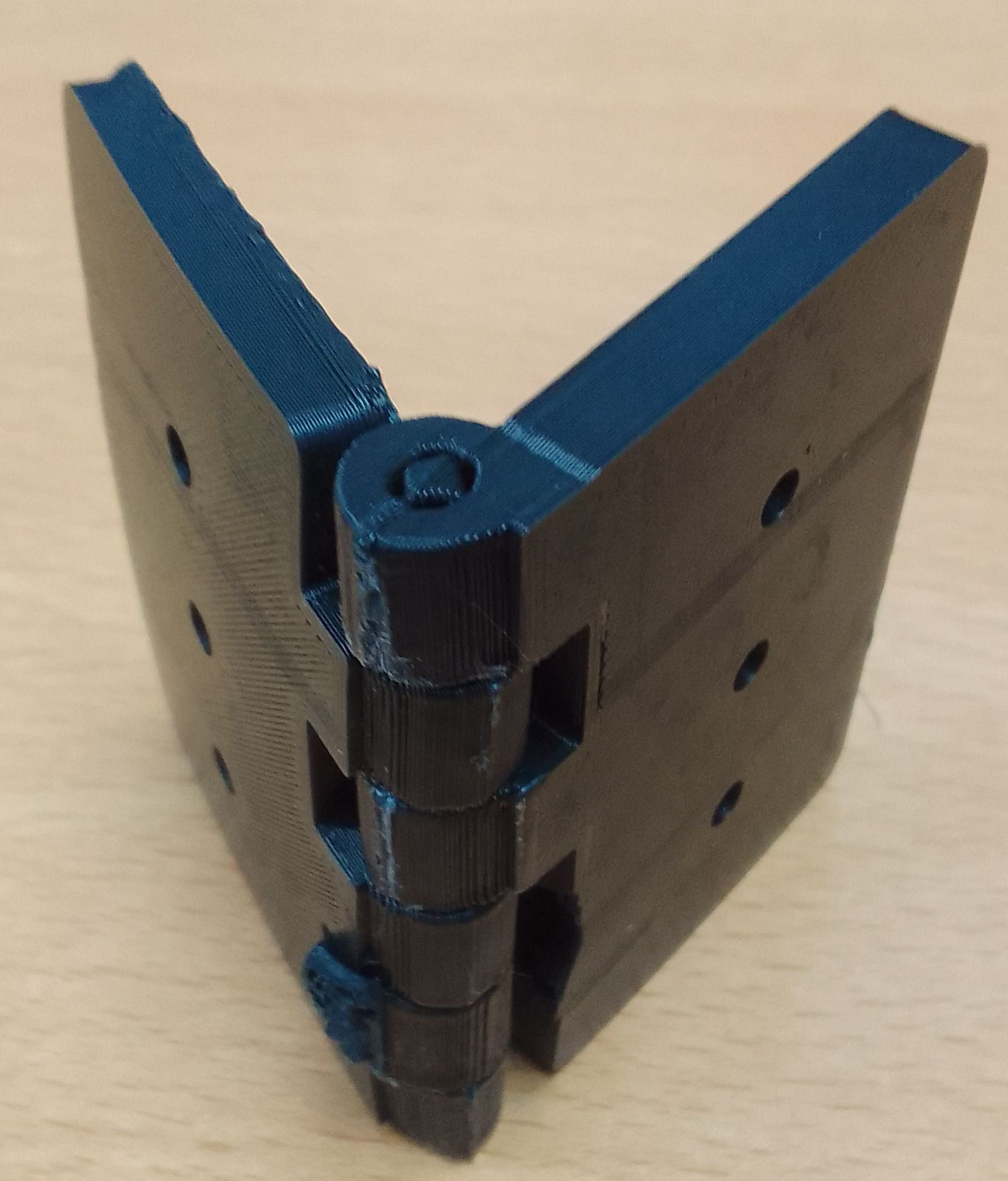

mais l acrroche du bas est cassée

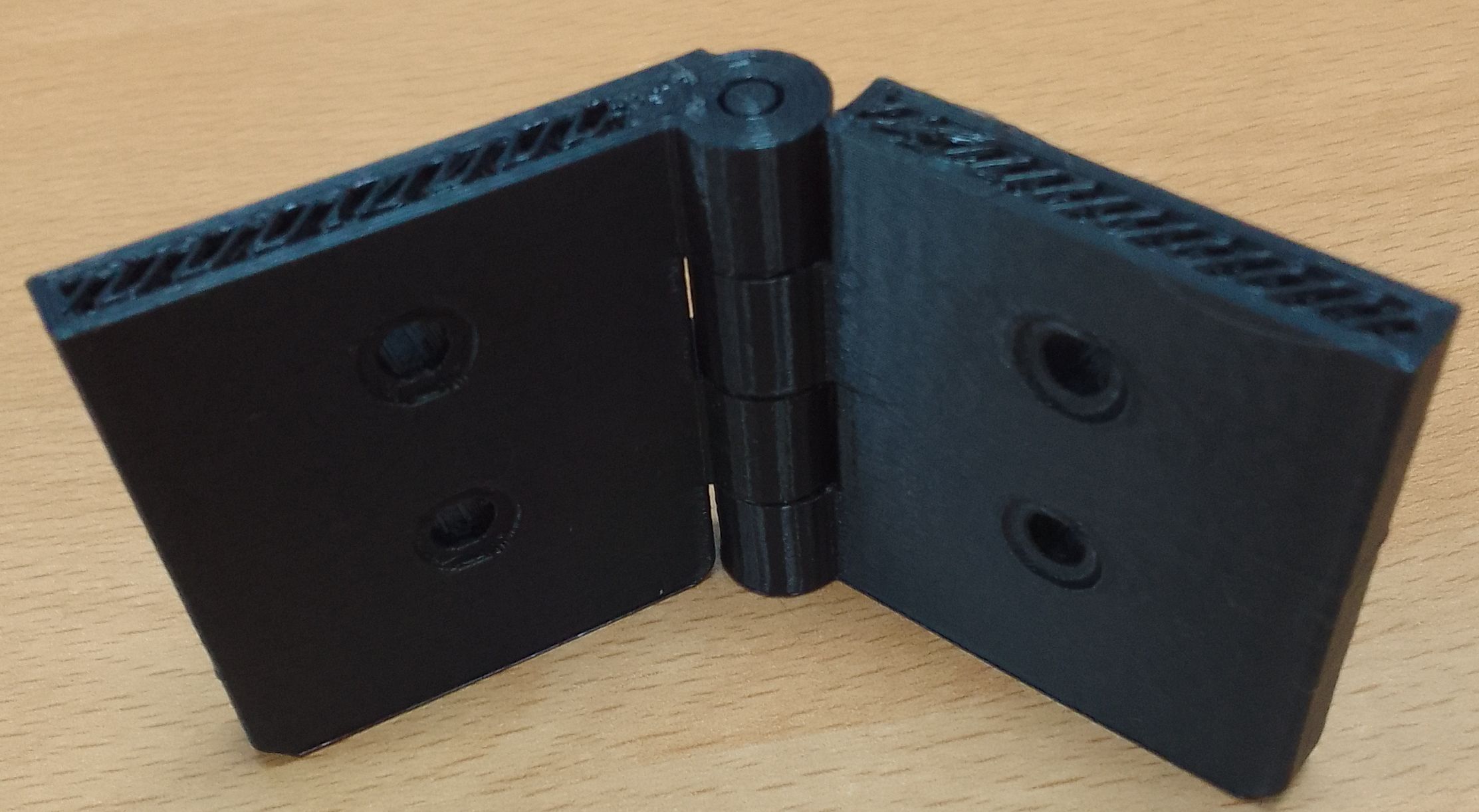

Pendant l impression la pièce est tombée et donc il n y a que la moitié
allez ! la prochaine c est la bonne peut être

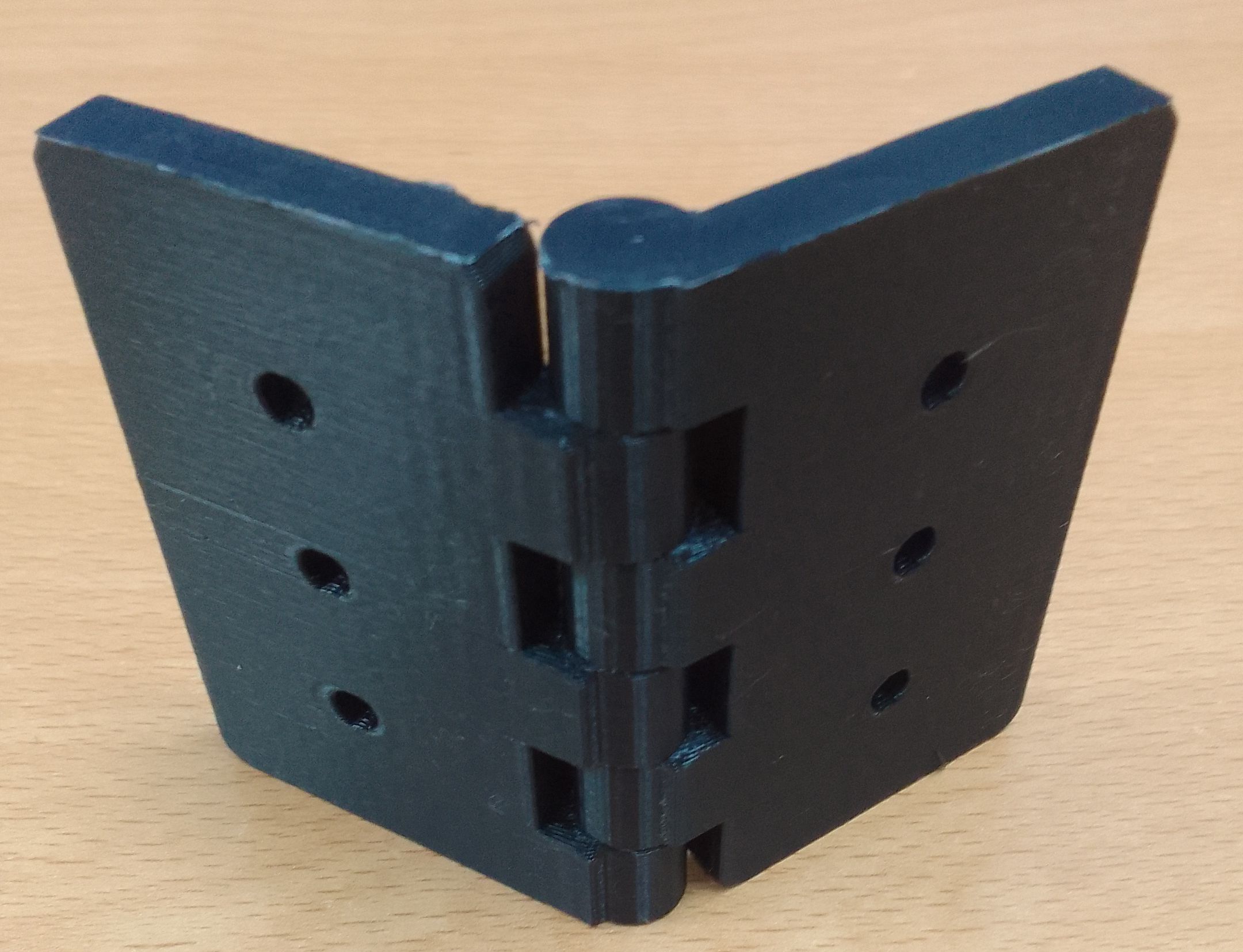

Enfin la pièce est bien faite et n a eu aucun problème

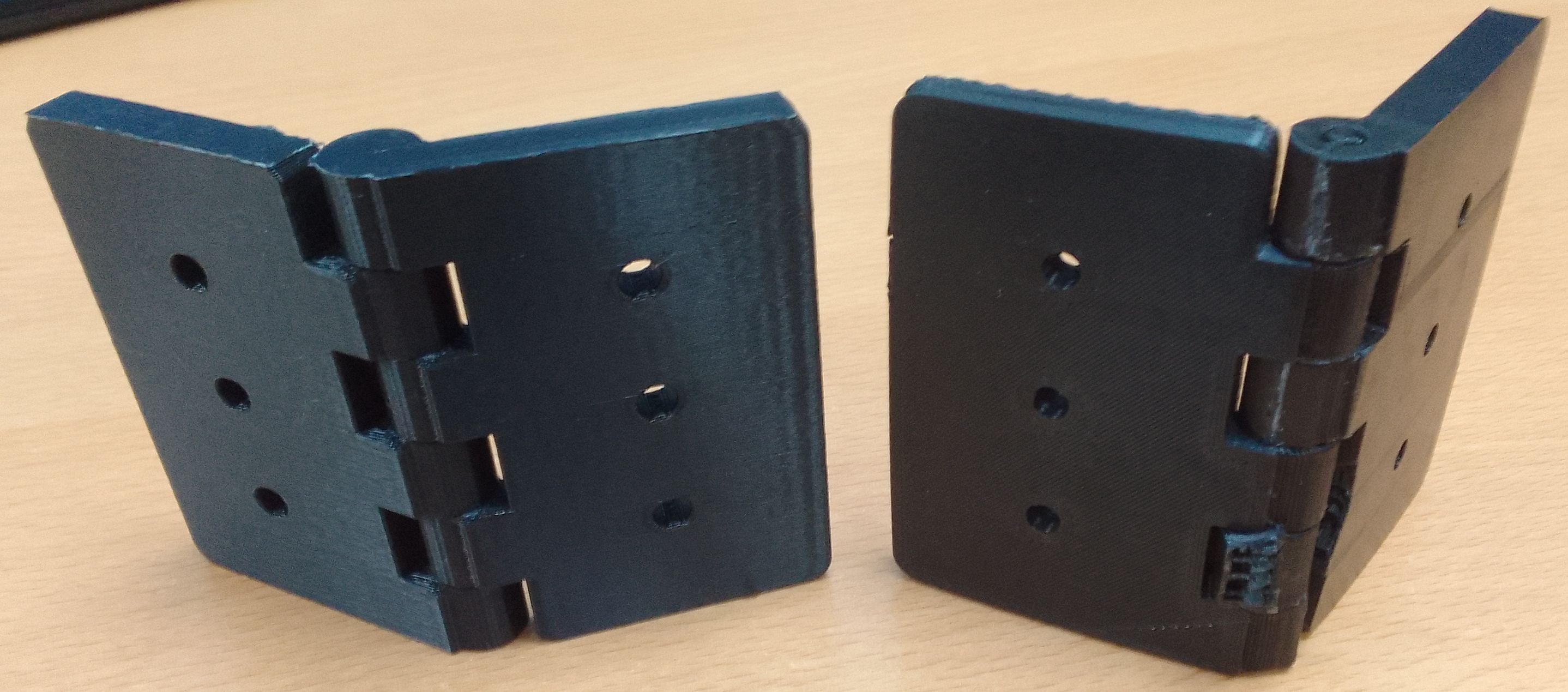

La différence entre les deux pièces c est dans quelle sens elles ont été imprimer la cassé a été imprimer a plat et la tige du centre a collé au parois et donc a fait une mauvaise impression
Alors que la réussit a été imprimer a la vertical avec une bordure (peut être modifier dans orca slicer ) ce qui évite a la tige de collé aux parois et a la pièce de tombé
La pièce n'a pas eut besoin de support

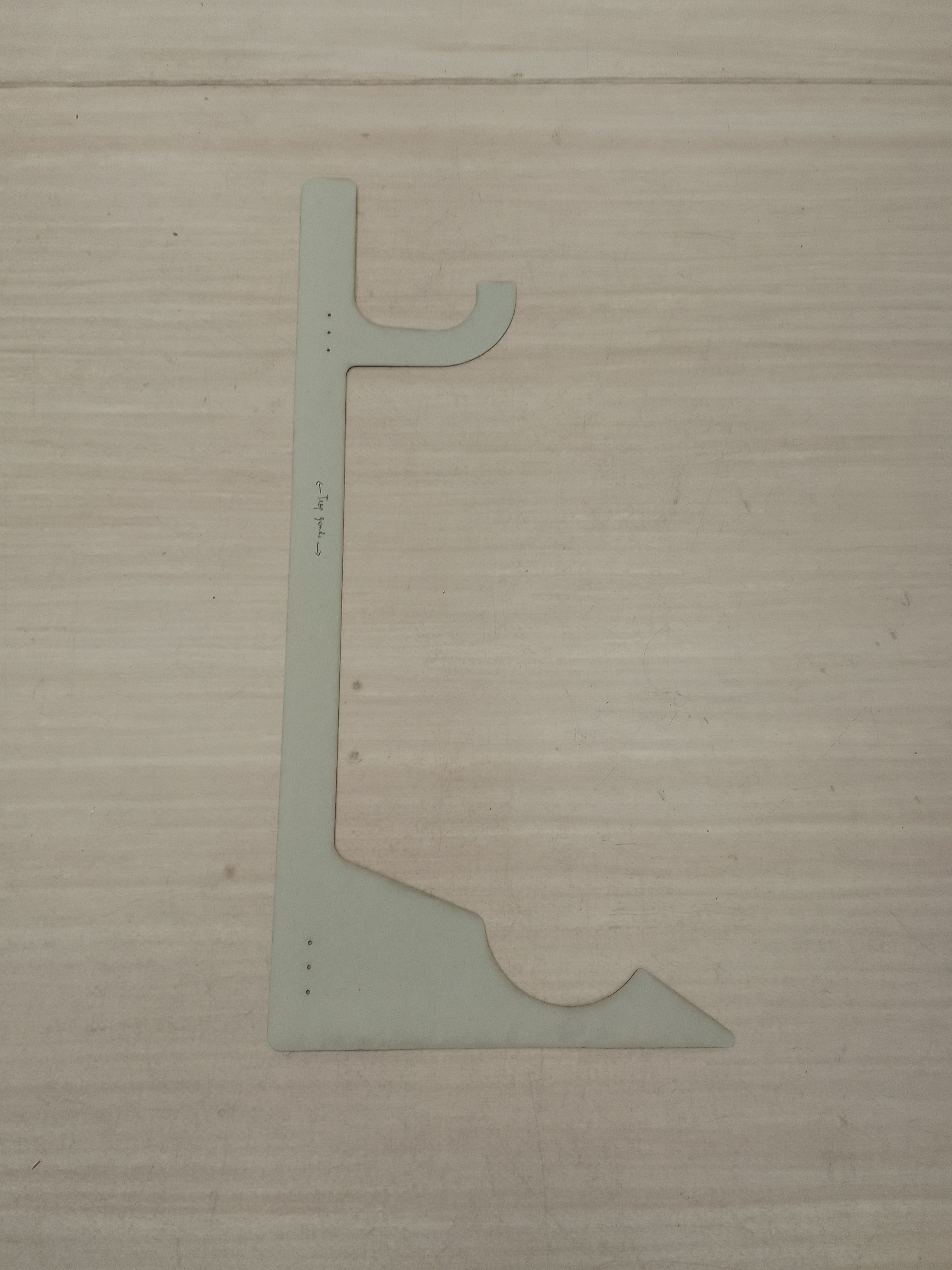

Porte serpent¶

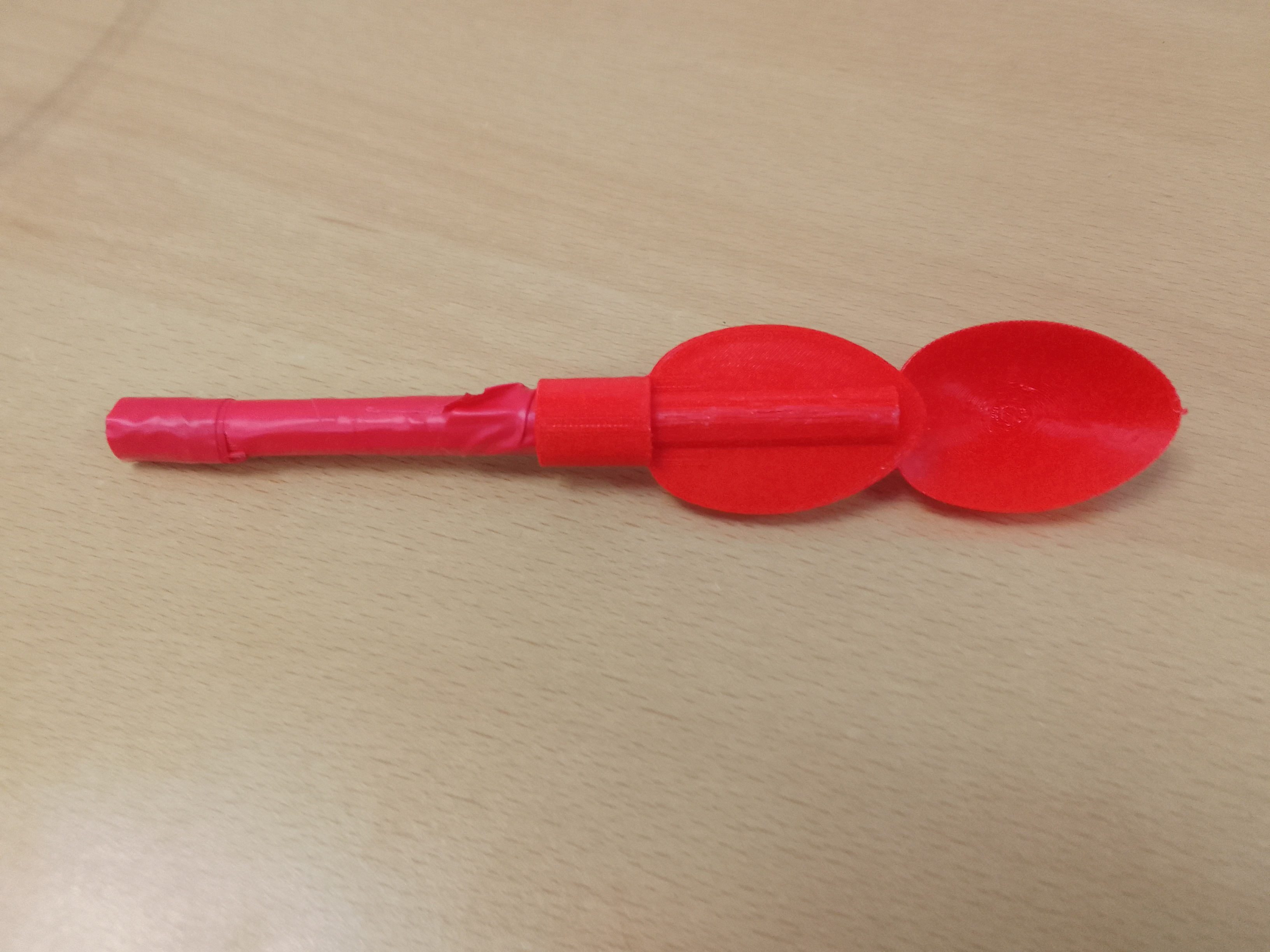

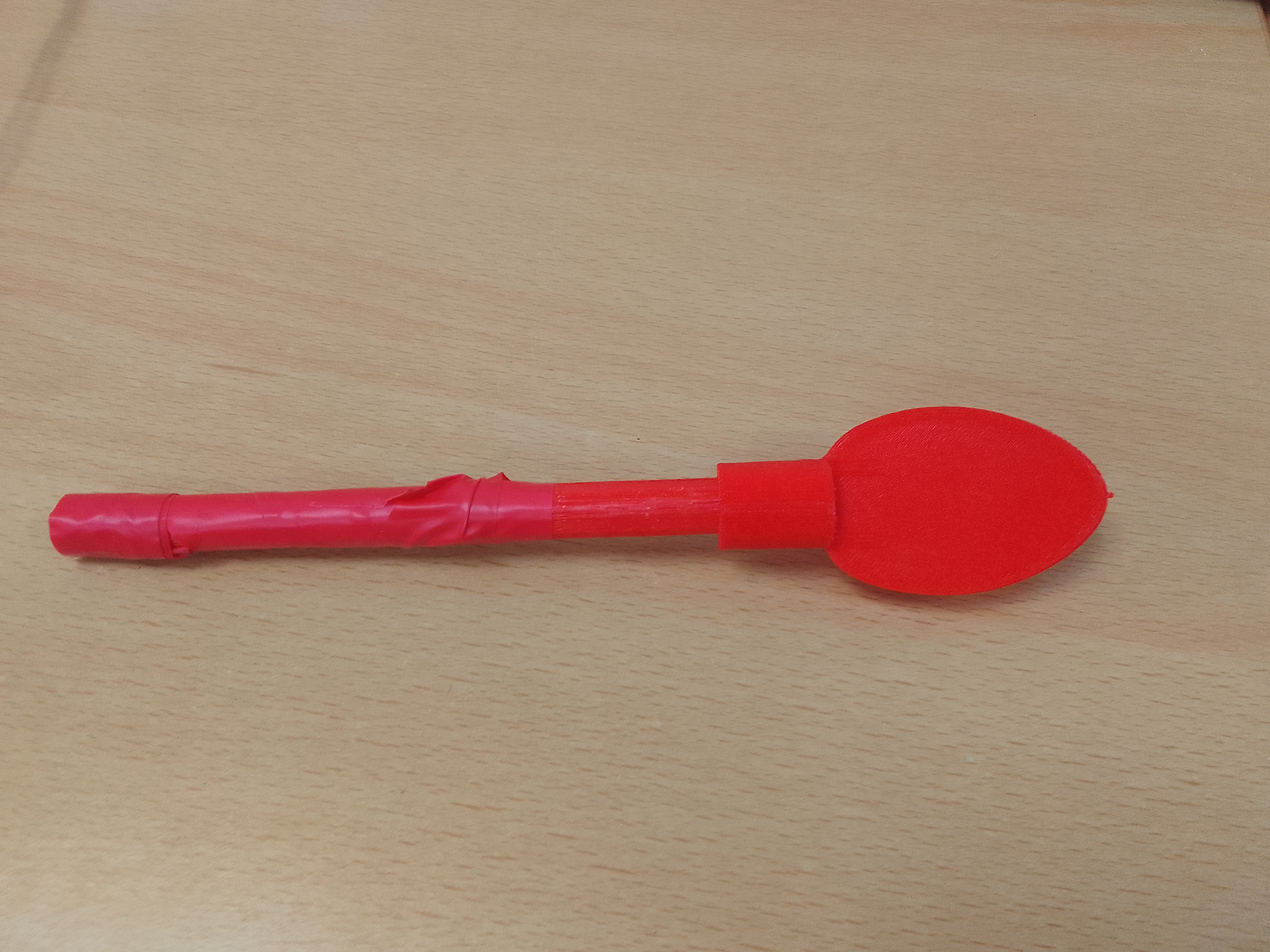

on fait le premier essai du porte serpent
fichier en svg : porte serpet de jeje-Cut_cs.svg

le premier essai de schéma a la découpe laser on montré les défauts de la pièce
J'en ai donc refait une.

Elle etait trop gande pour le serpent donc j en ai rerefait une
fichier free cad : porte serpent de jeje nouveau la fin _.FCStd
