Lundi 06/02¶

Dé à jouer¶

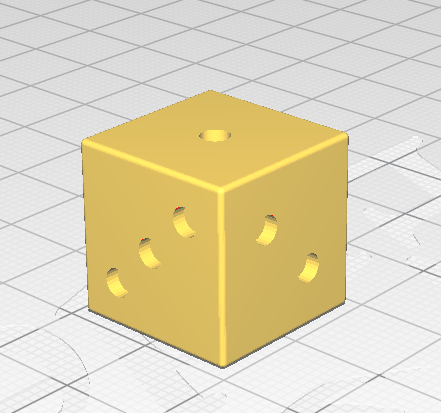

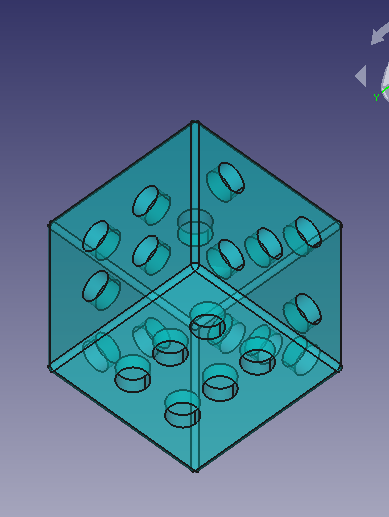

Création d'un dé à jouer avec freecad à l'aide du tutoriel

caractéristique du dé :

• 18mm sur 18mm
• bord du cube arrondie
• Chiffre noté avec des points sur chaque cotés

De_a_jouer.FCStd

après depuis freecad on convertit le model en format STL pour pourvoir ouvrir depuis ultimaker Cura pour imprimer en 3D

pièce industriel¶

J'ai une simple pièce avec l'atelier Part sur freecad avec aide de se tutoriel

avec les bases qui m'a servis à faire le dé, j'ai pu faire la 1er parti de la pièce sans problème,
mais 3 nouveautés on était utile:
-la création d'un chanfrein pour coupé la pièce

(image du tuto)

-la console python pour calculer la valeur z du chanfrein

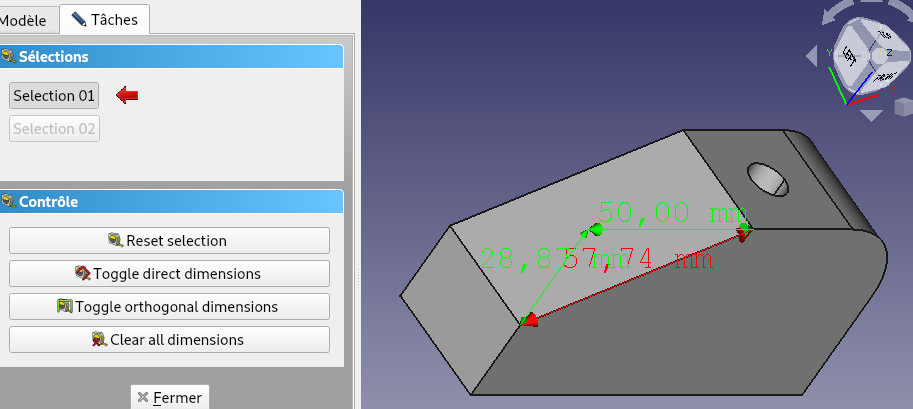

-L'outil de mesure pour vérifié si mon calcule du chanfrein était bon

petitepiecelucas.FCStd

Mardi 07/02¶

Égouttoir avec 2 compartiments¶

avec l'aide du tutoriel
J'ai réalisé un Égouttoir et j’ai rempli le Wiki correspondant
boitevaisselle07_02.FCStd
part1fini.svg
part2.svg
fini.svg

Mercredi 08/02¶

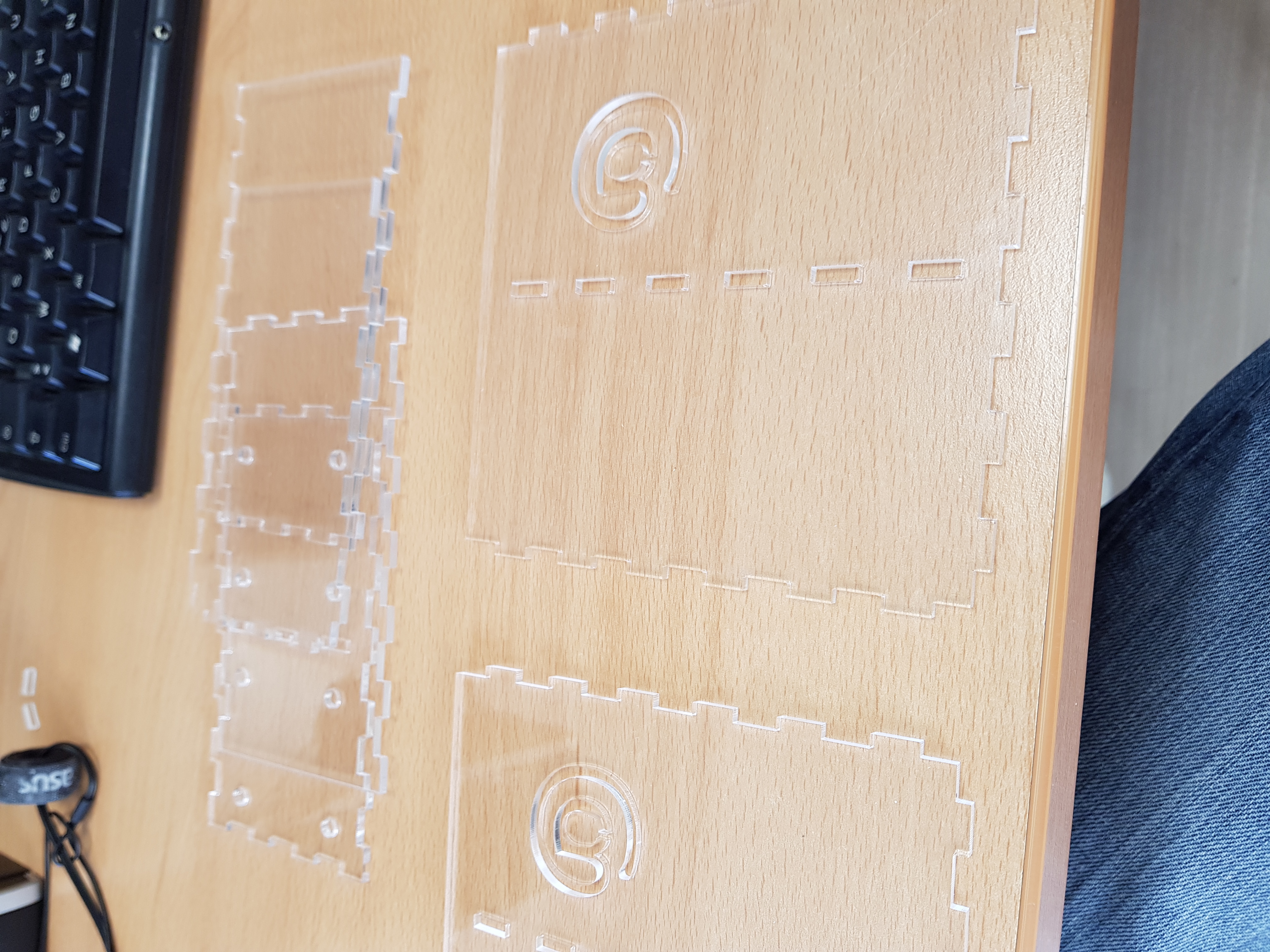

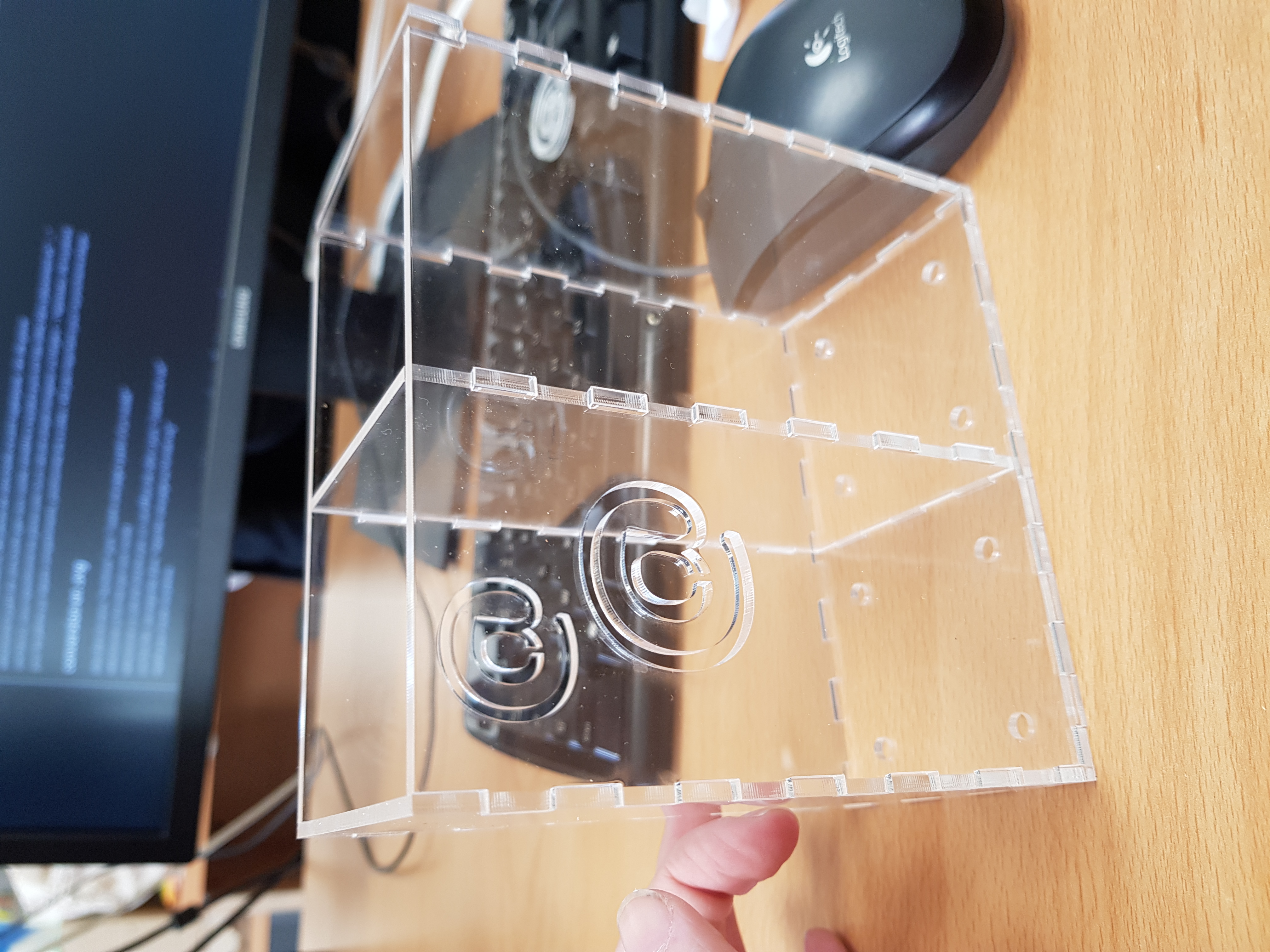

âpres avoir imprimé à la découpe laser

et une fois assemblé

Lundi 20/02-Mardi 21/02¶

Création d'une clé pour distributeur à savon, plus information sur le Wiki

Vendredi 24/11¶

Mise à jours de OS de arcade avec recalbox
https://www.recalbox.com/fr/download/stable/

et ajouté des jeux avec :
https://oldgamesdownload.com/
https://r-roms.github.io/megathread/retro/

Lundi 27/11 - jeudi 07/12¶

Serpent (instrument)¶

J'ai hérité du travail de Marco sur impression d'un serpent, Marco avait fait les plans au .stl sur serpent
en plusieurs parti pour les imprimé et les collé, mais le problème c'est que le serpent n'est pas droit vu qu'il y a aucun repère.

plan de coupe	plan de profil
trou trop petit pour en faire des repère	serpent pas droit

La 1er solution la plus évidente, c'est de crée des petits bâtons à la bonne taille pour rentré des les trous
mais je me suis vite aperçu que c'était beaucoup trop petit pour impriment.

La 2e solution, c'est de faire un emboîtement mécanique, mais le problème est que Marco n'a laissé que les pièces en .stl
donc pas modifiable.
Mais il y a une méthode pour transformé un .stl en solide

étape 1	étape 2	étape 3

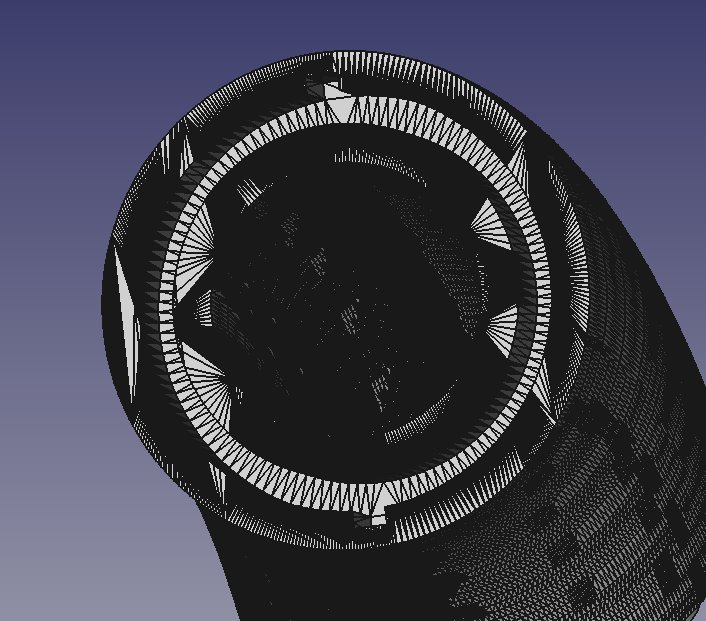

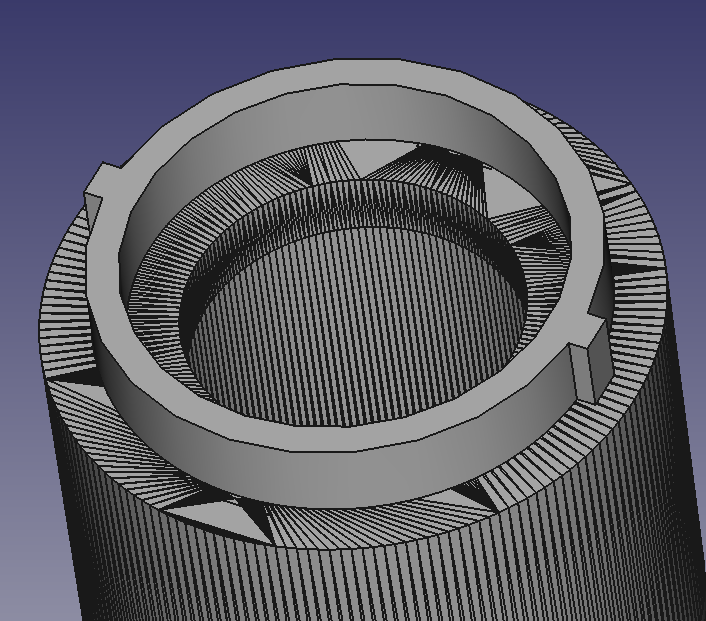

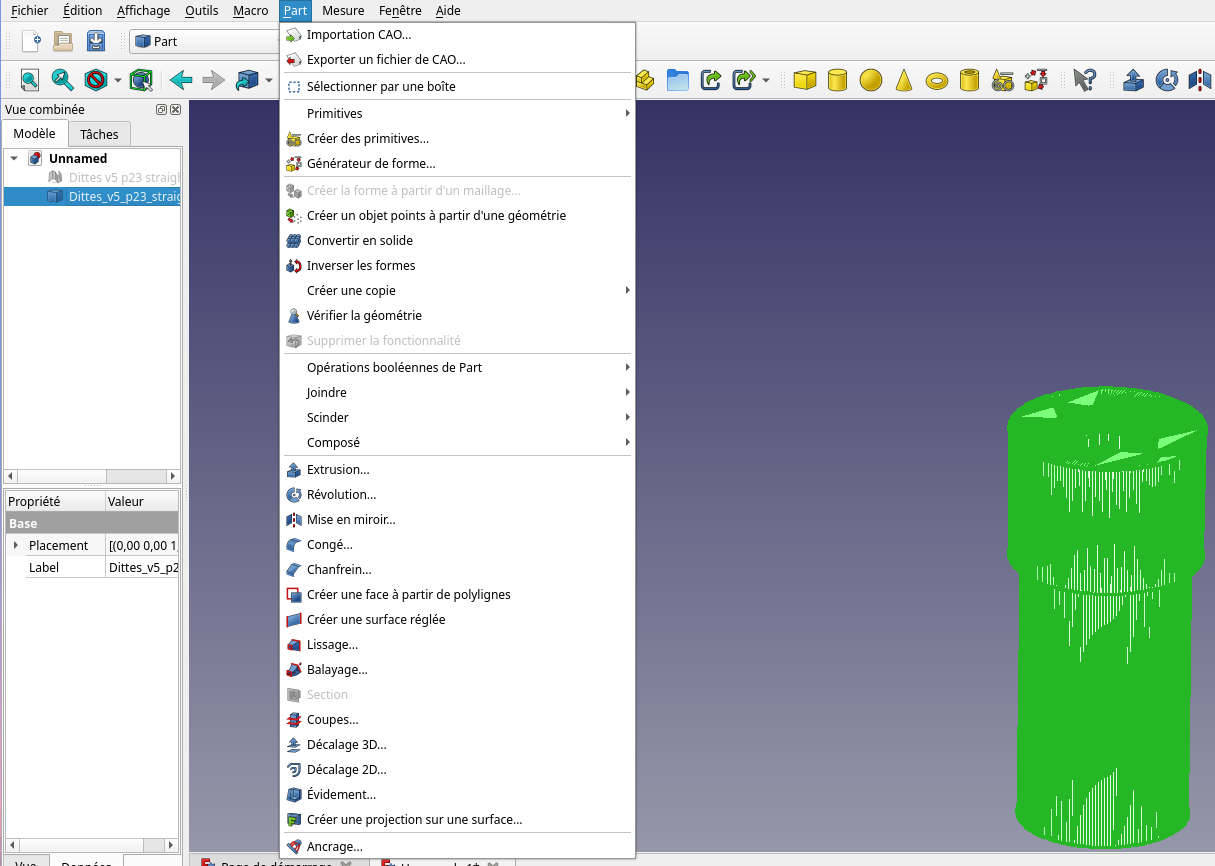

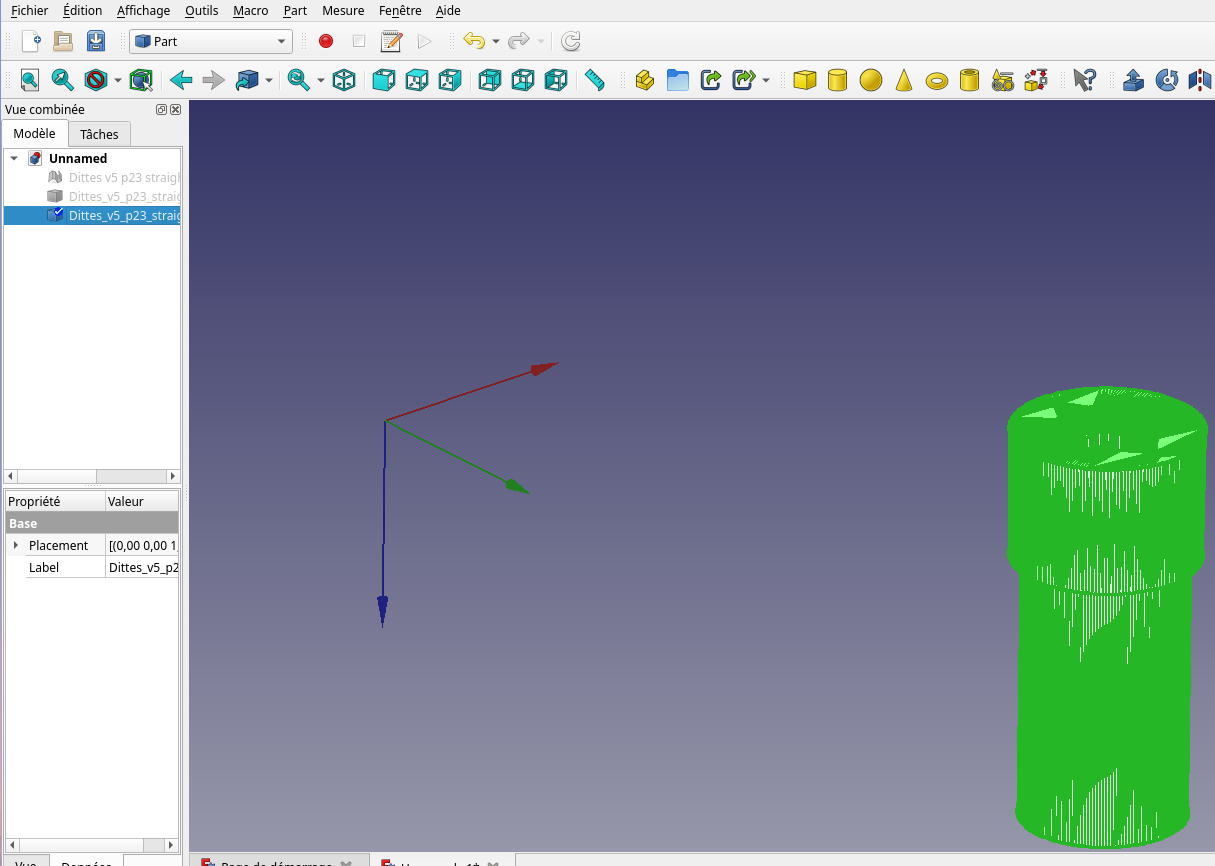

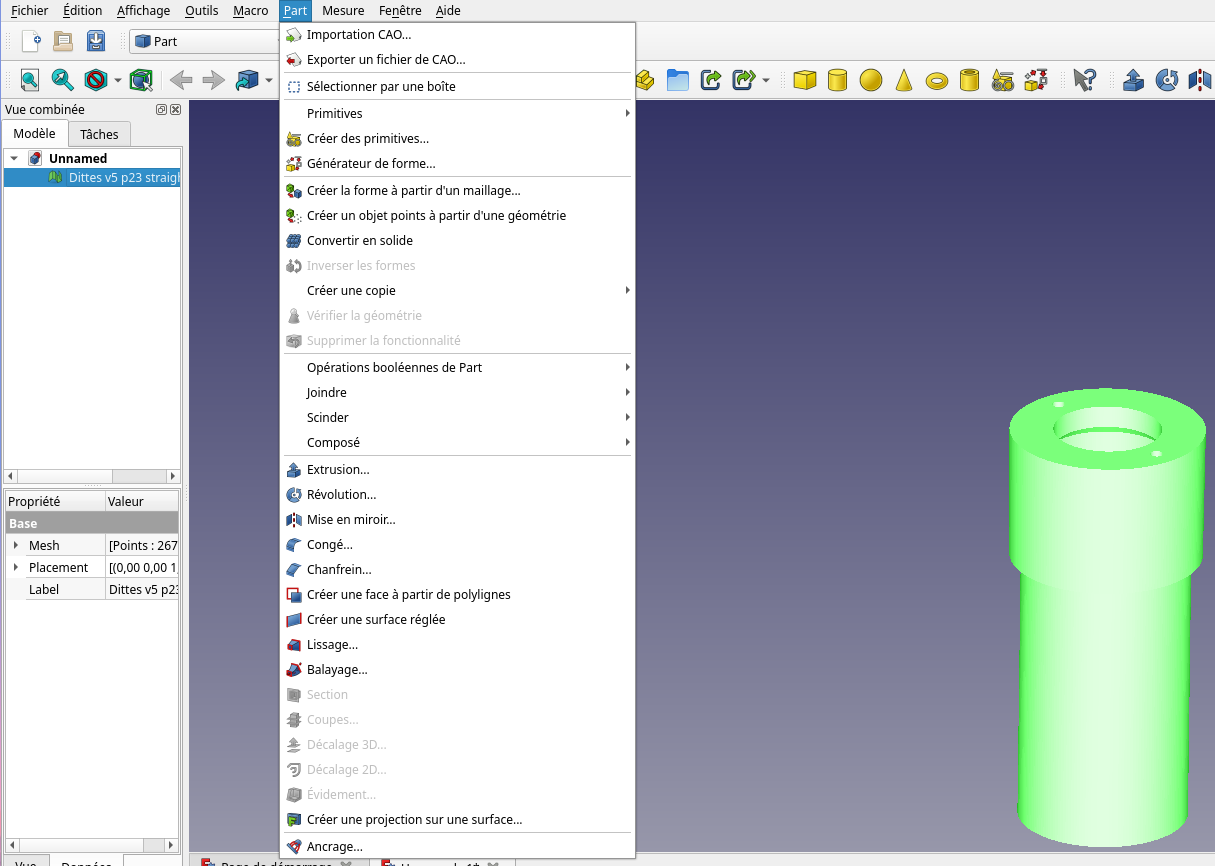

Part>crée un forme a partir d'un maillage	Part>convertir en solide	un solide tout prêts

alors oui, on a un solide mais il n'est pas parfait surtout pour le retouché mais c'est fonctionnel pour notre projet

Du coup je suis parti sur un emboîtement mâle femelle avec 2 repères

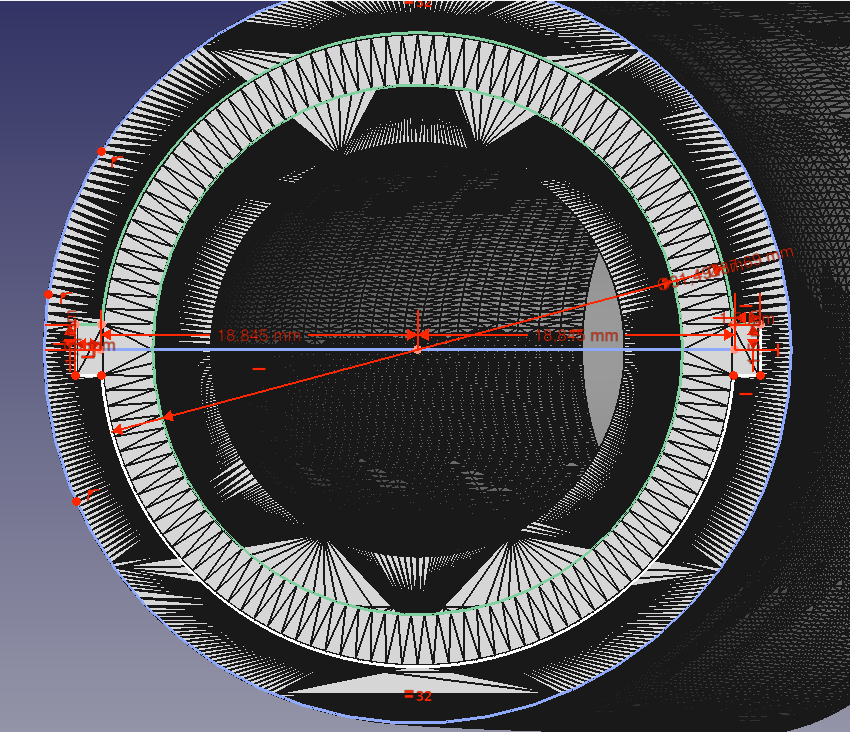

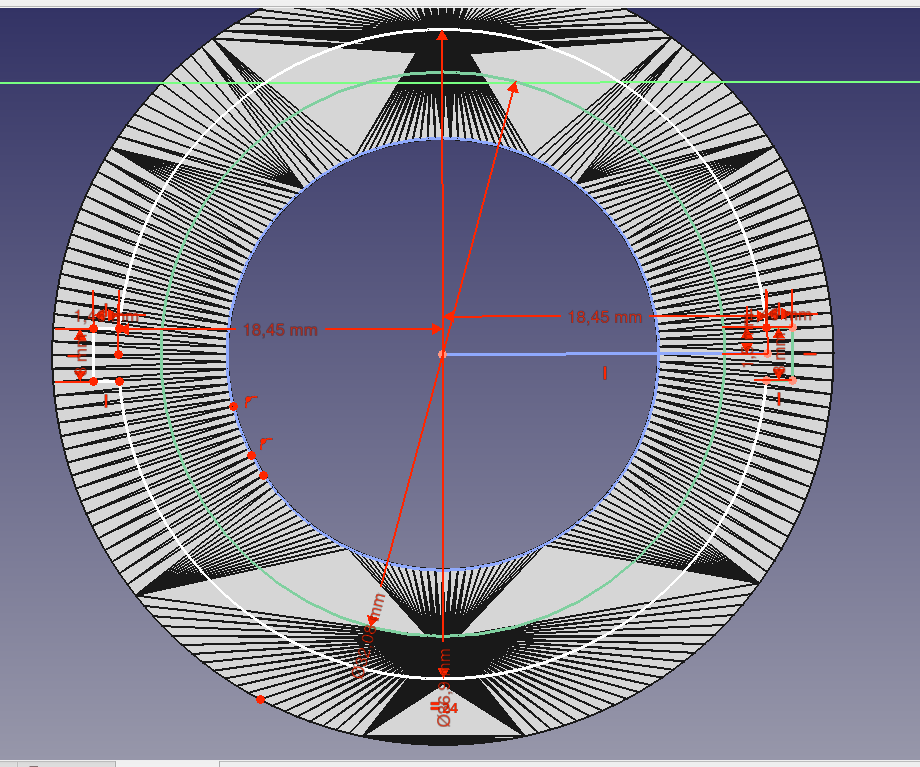

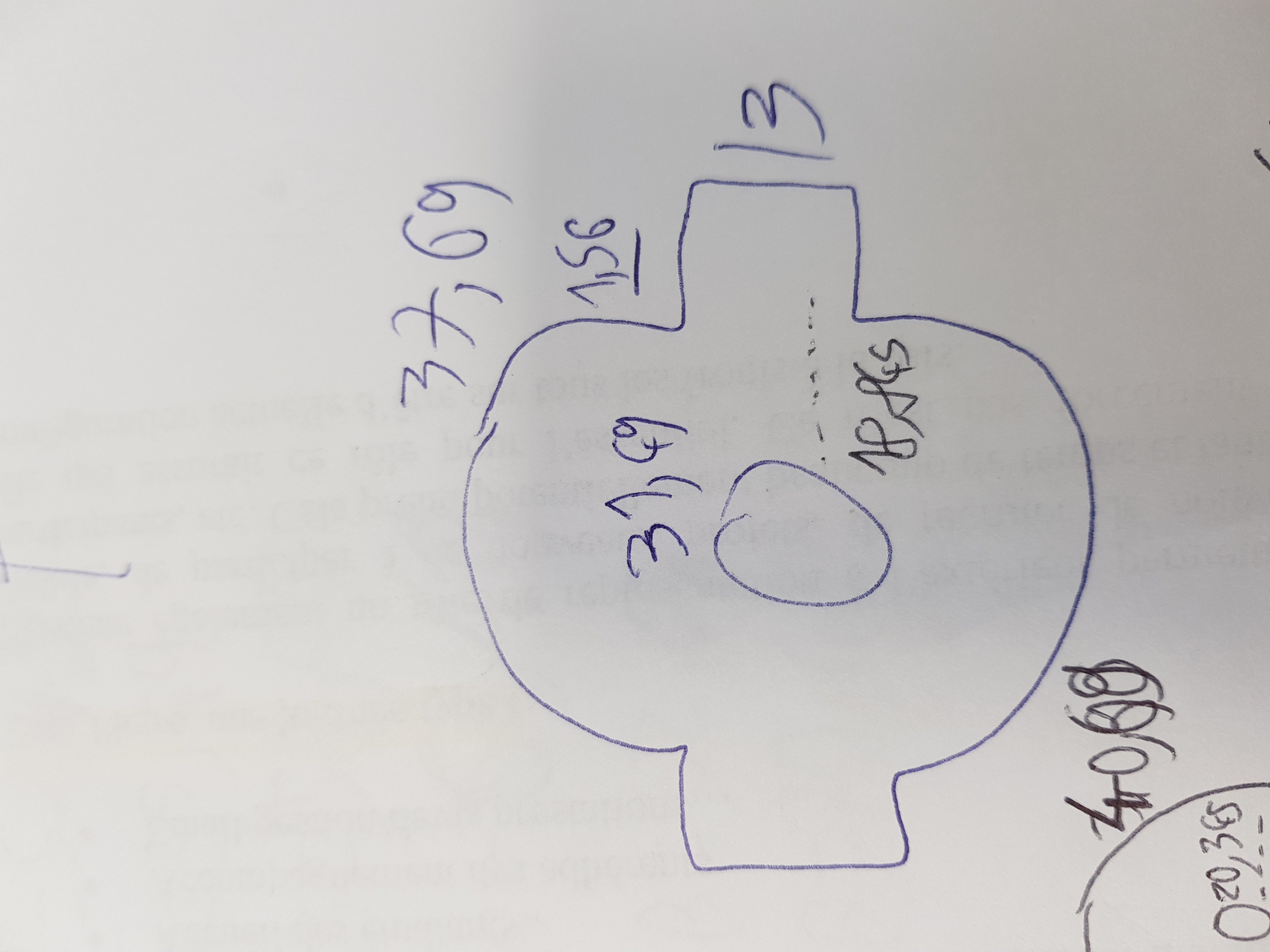

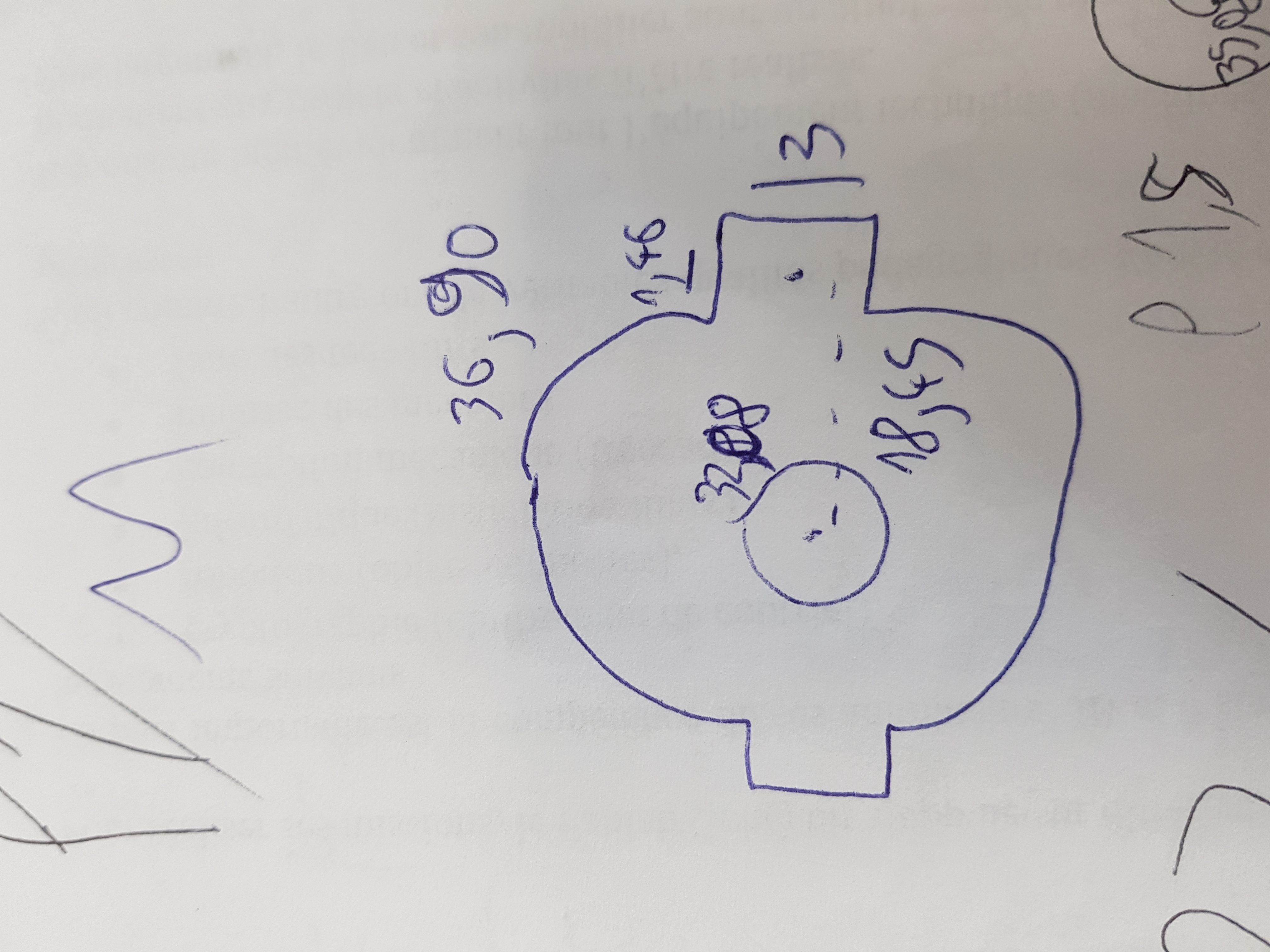

	plan sur papier	plan sur FreeCAD	Rendu FreCAD	Rendu après imprimerie
Male
Femelle

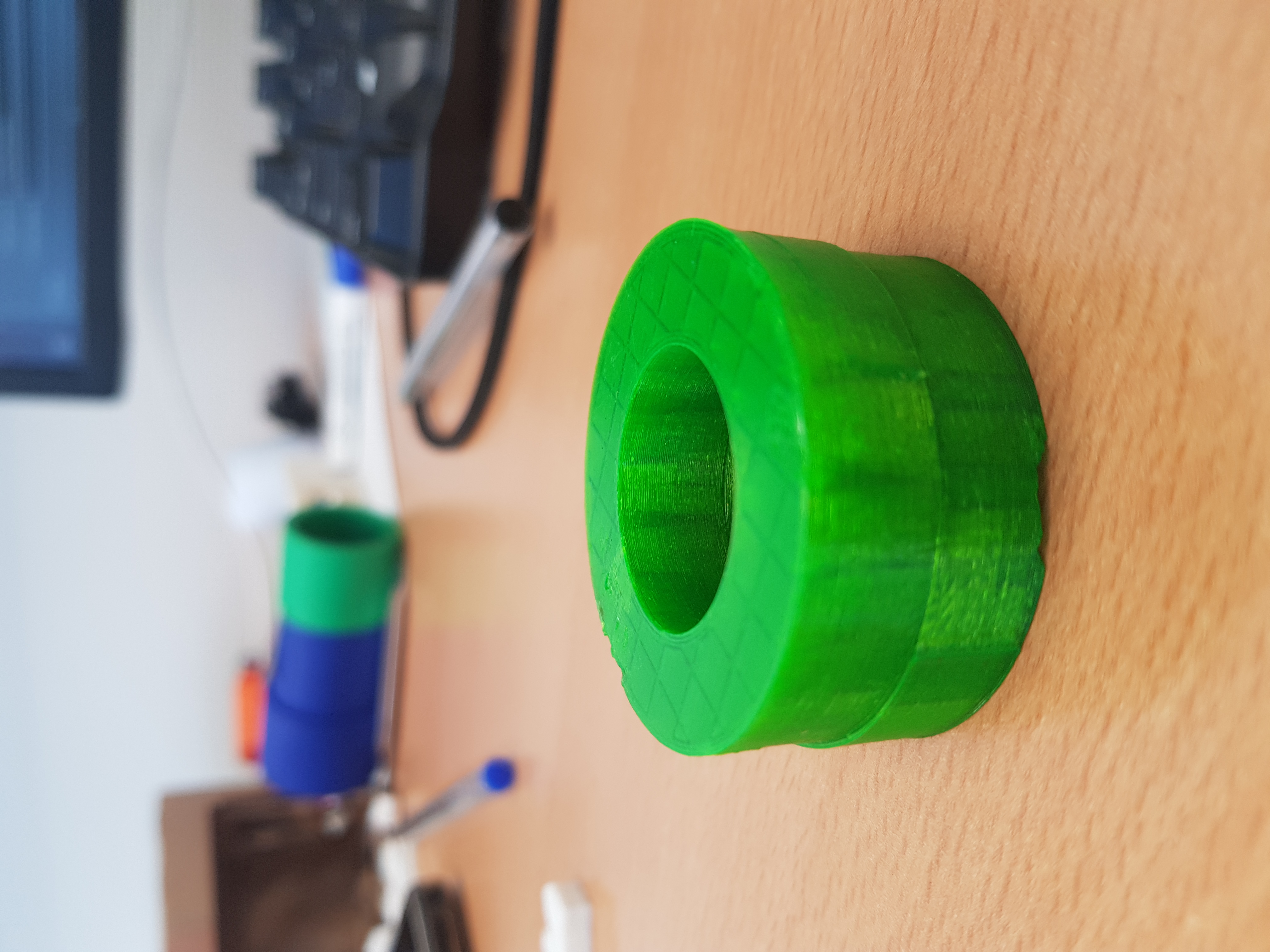

donc depuis ce modèle, j'ai fait plusieurs test avant de trouvé les bonne valeurs

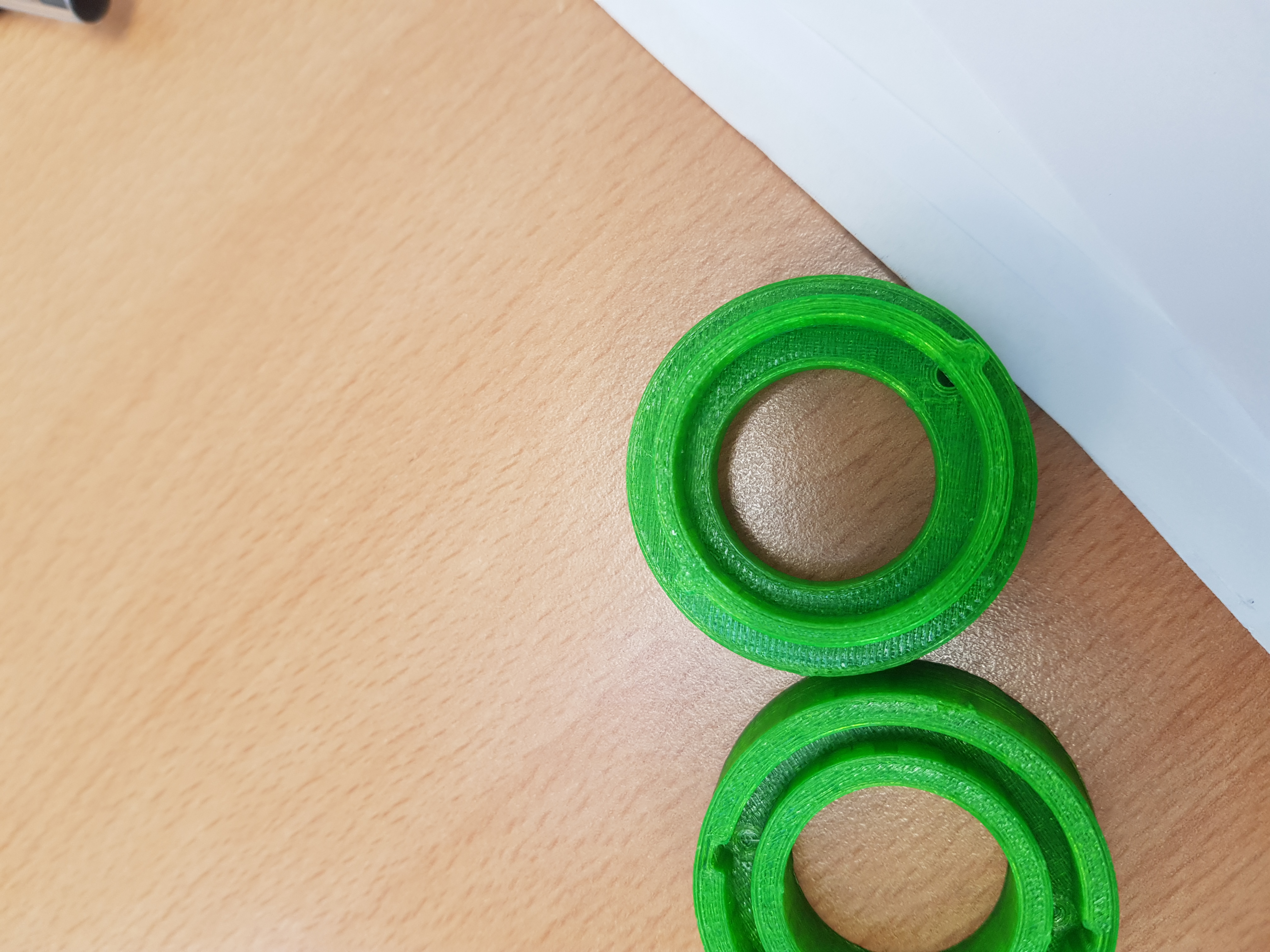

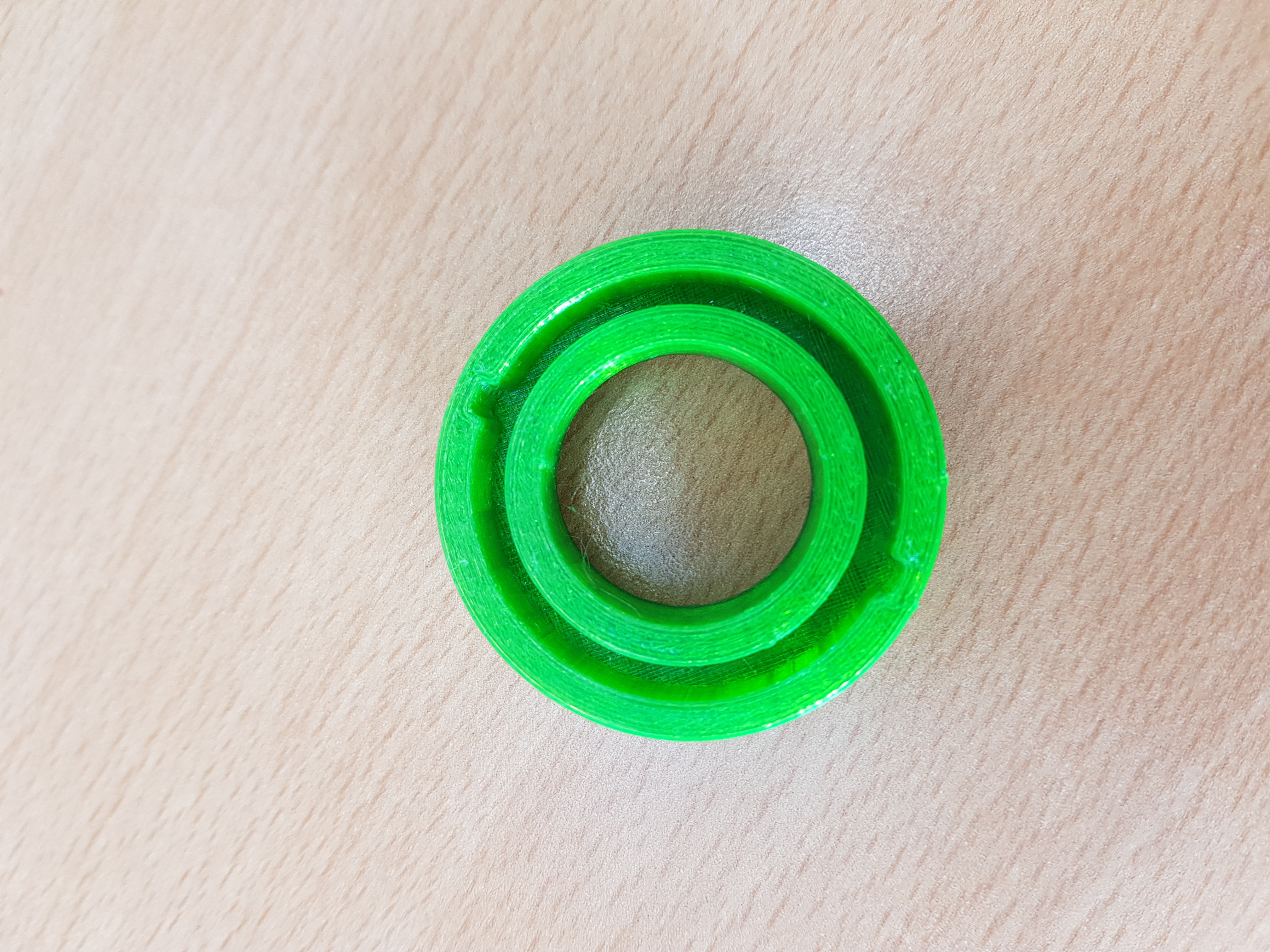

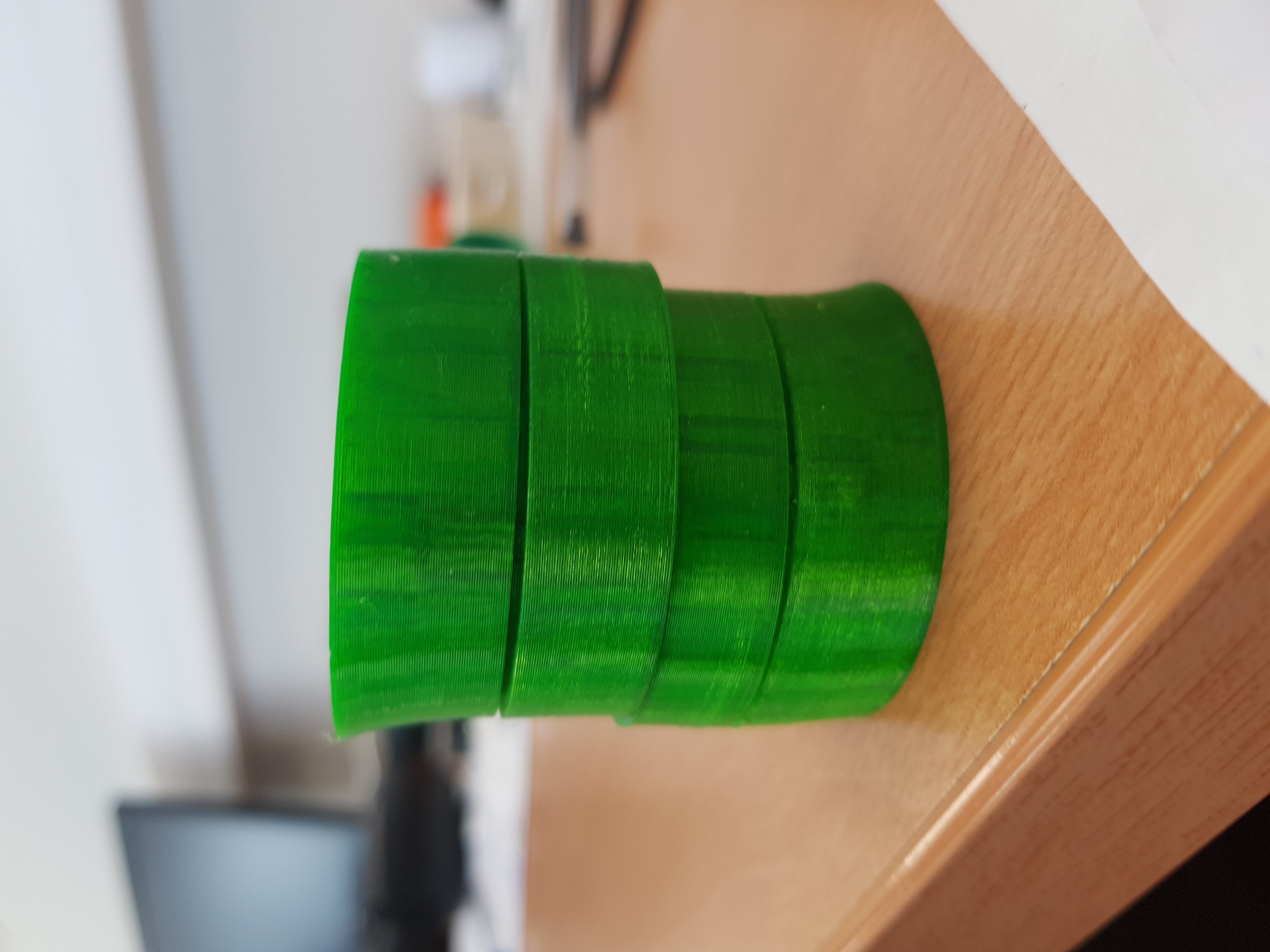

Test	Observation	Solution
	Extrusion du male était trop haute	baissé extrusion de 1 mm
	Emboîtement dur à mettre	écarté de quelle mm de emboîtement femelle
	emboîtement fonctionne bien mais extrusion du mâle est désaxé	le réaxé au centre de la pièce
	emboîtement fonctionnel sans écart

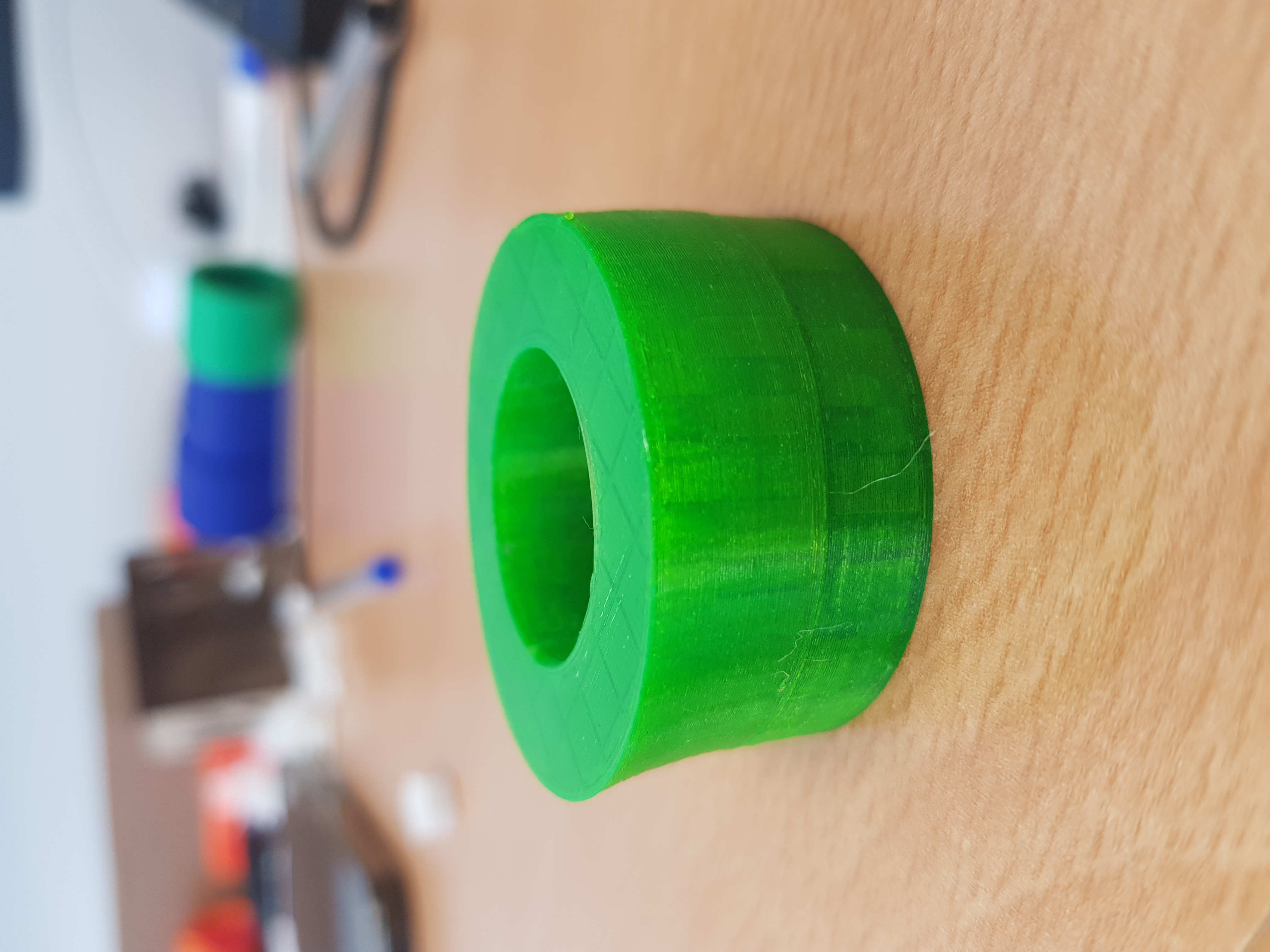

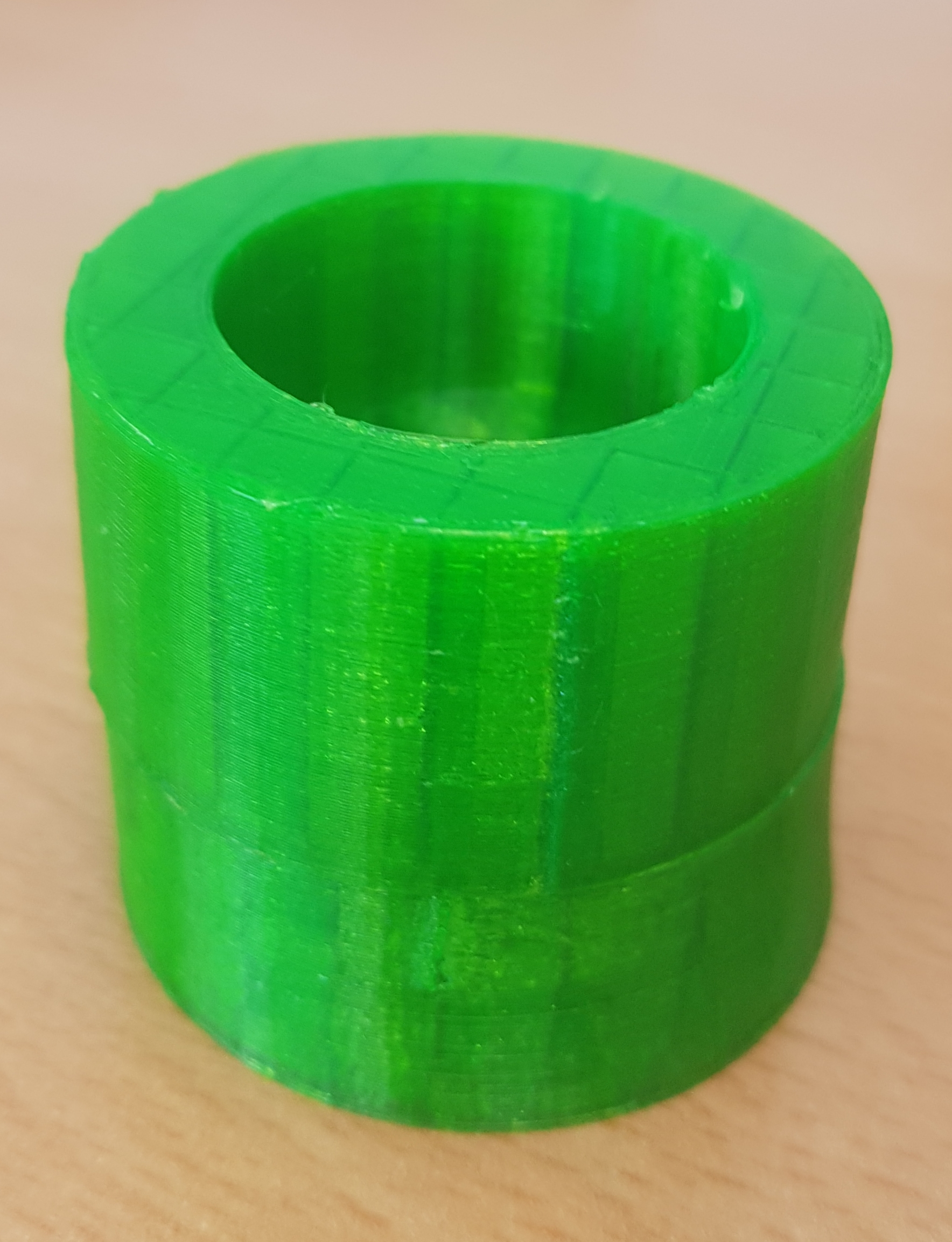

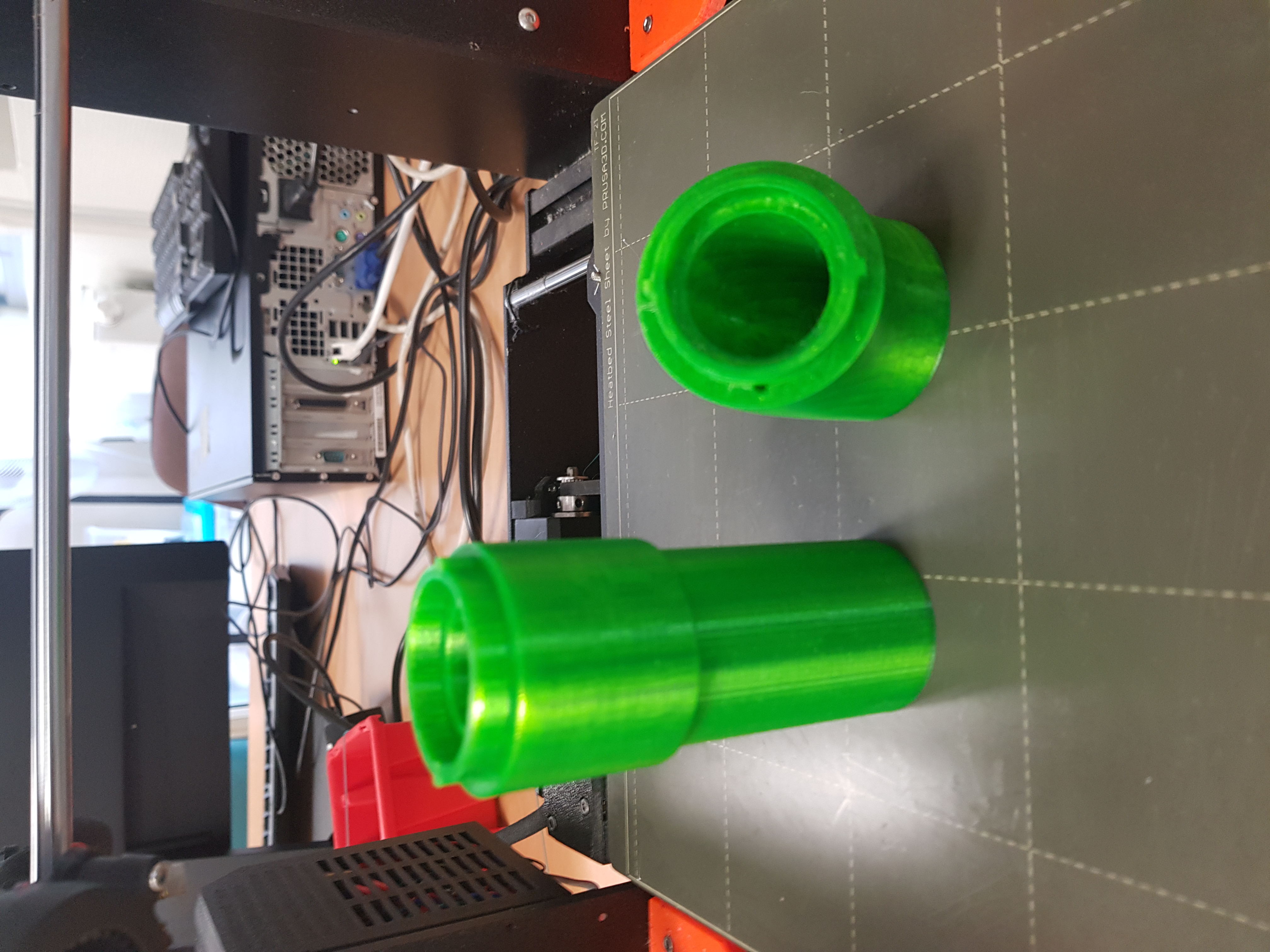

après avoir trouvé les bonnes valeurs pour emboîtement, j'ai imprimé en PET G les 2eme pièces

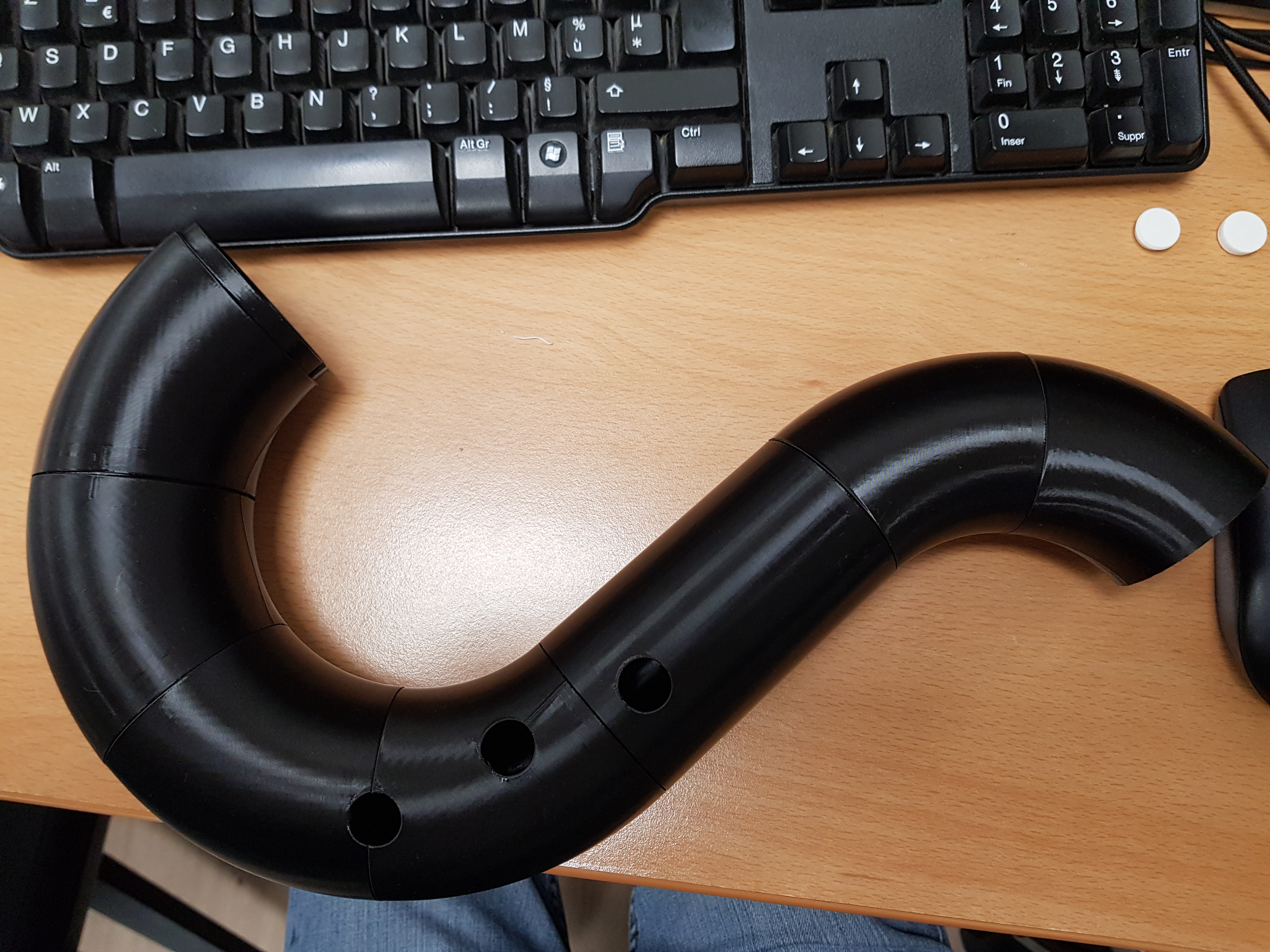

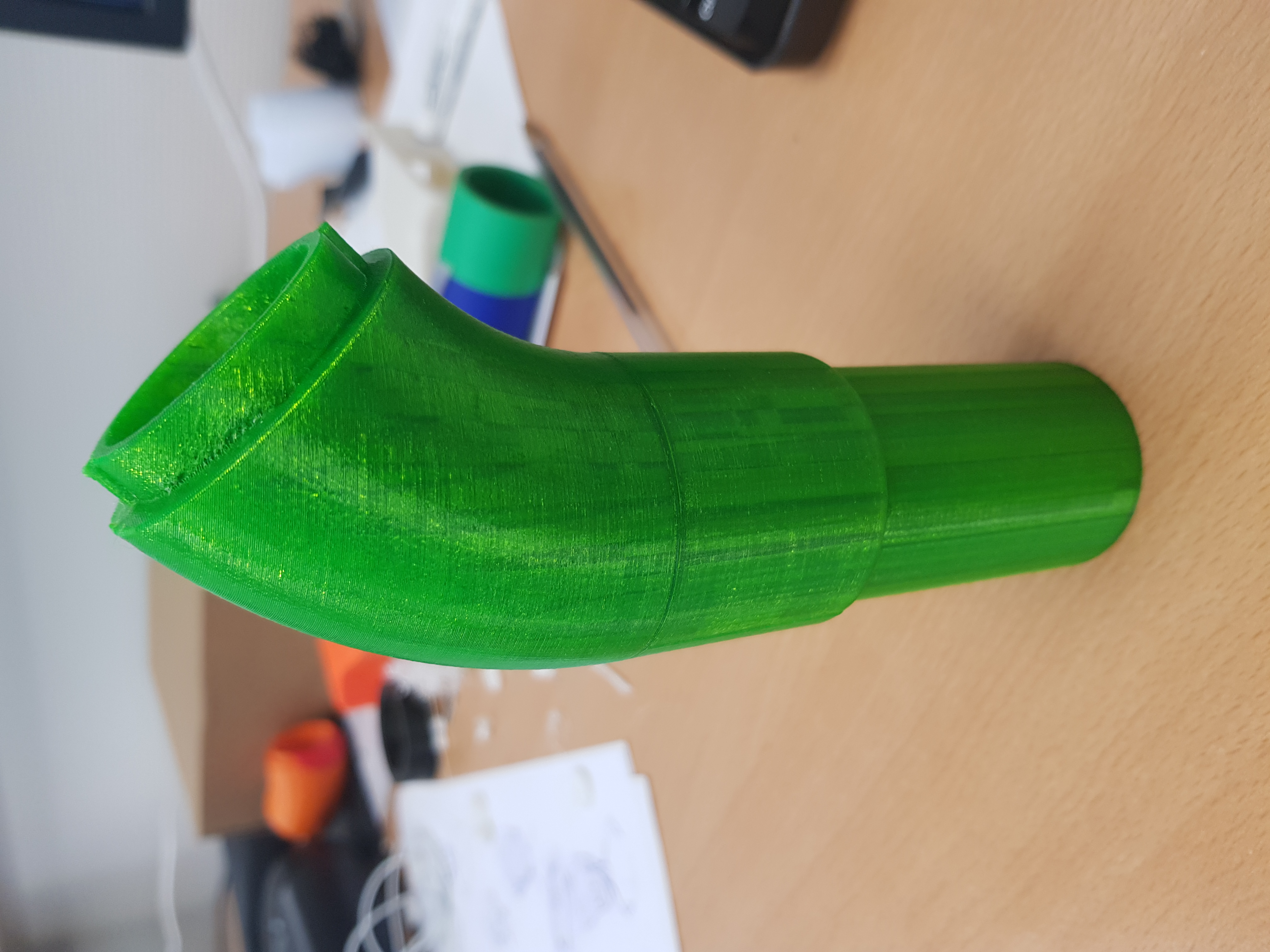

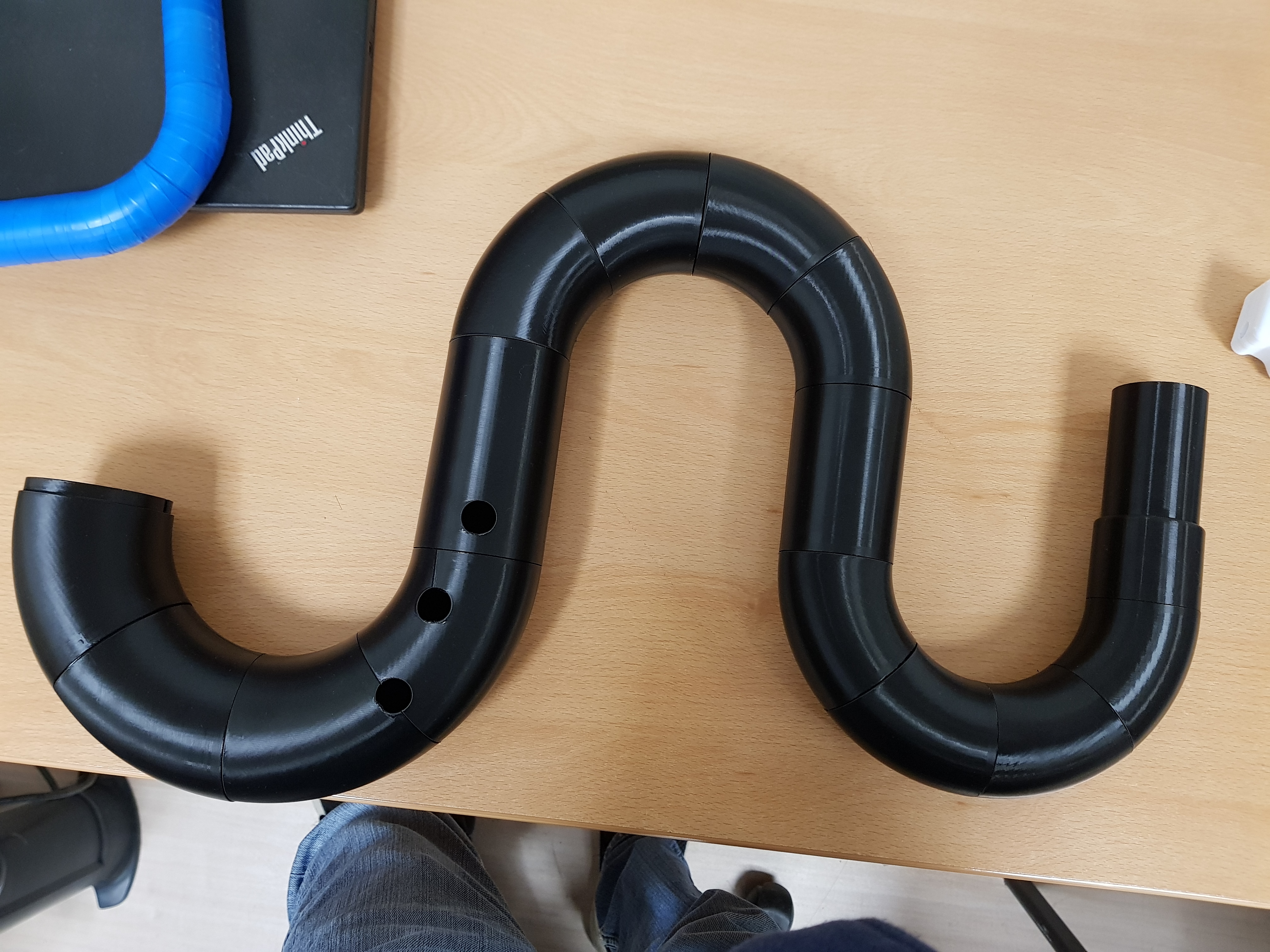

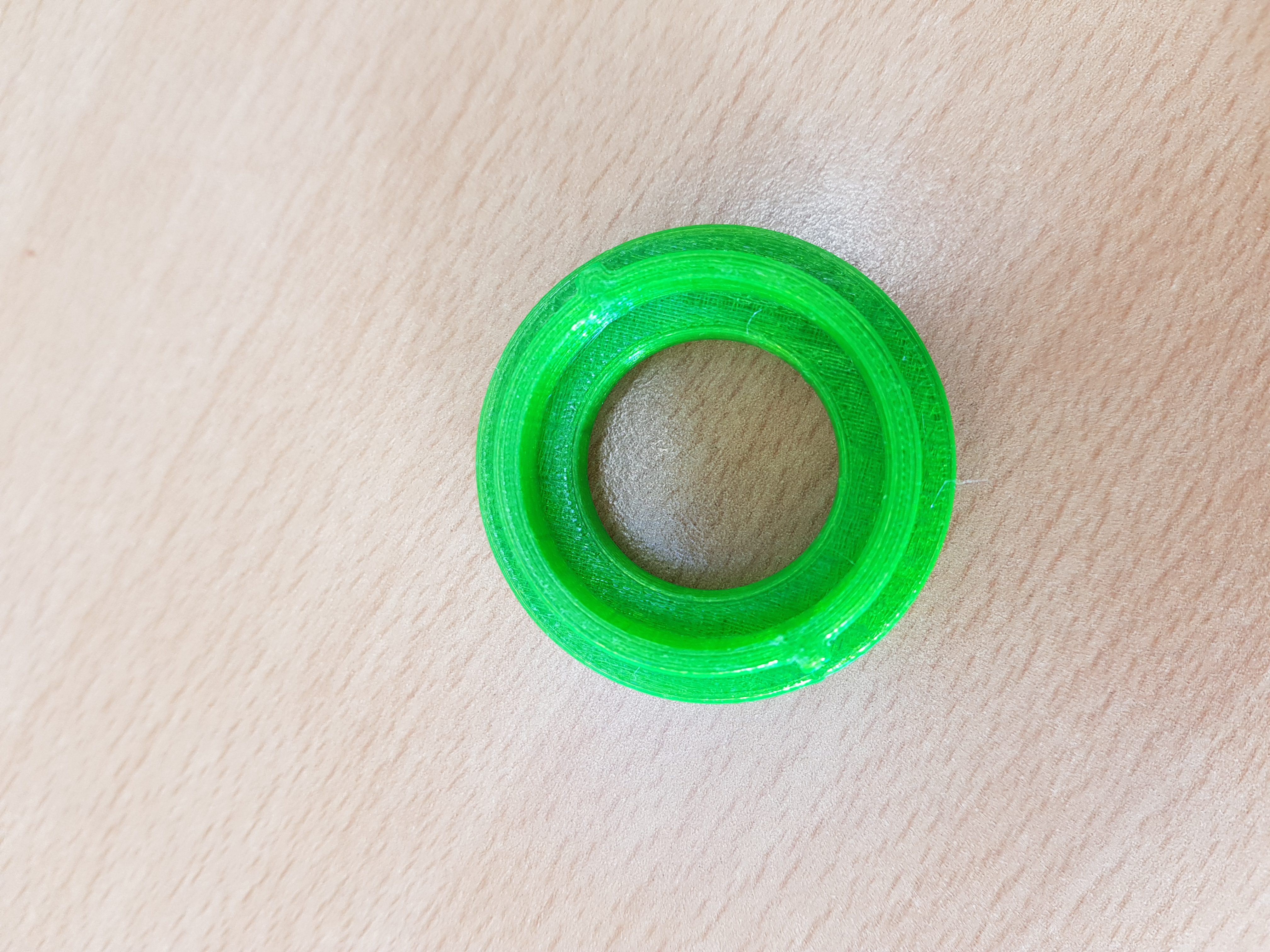

Pieces imprimé puis assemblé

j'ai du coup continué à modifié les pièces en agrandissement le diamètre de emboîtement de 2mm en moyenne pour suivre agrandissement des pièces du serpent

Vendredi 08/12 - Lundi 11/12¶

pistolet audio¶

pour le Projet de amplificateur du Fablab, je dois faire la coque du pistolet audio

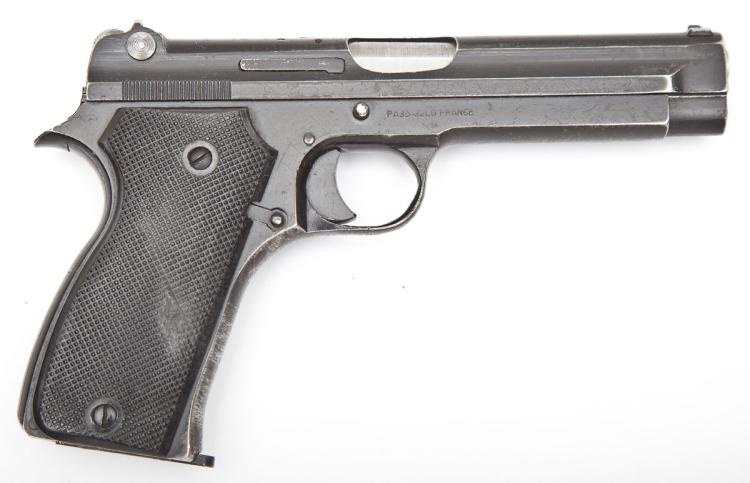

donc je me suis inspiré du Pistolet automatique modèle 1935A

donc j'ai fait une crosse inspiré du modèle 1935A pour sont ergonomie

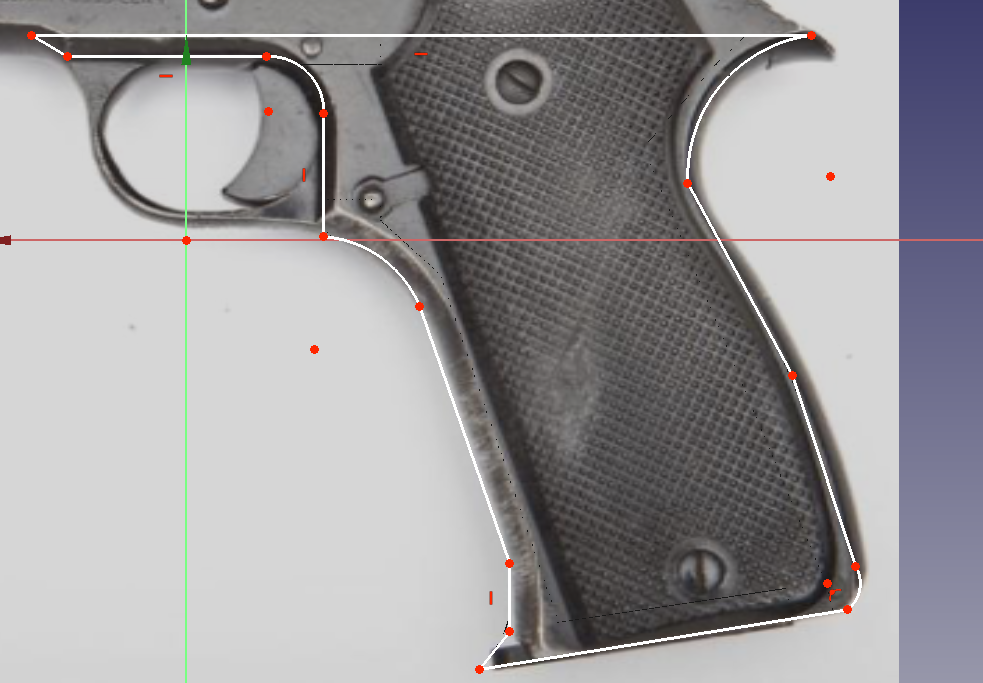

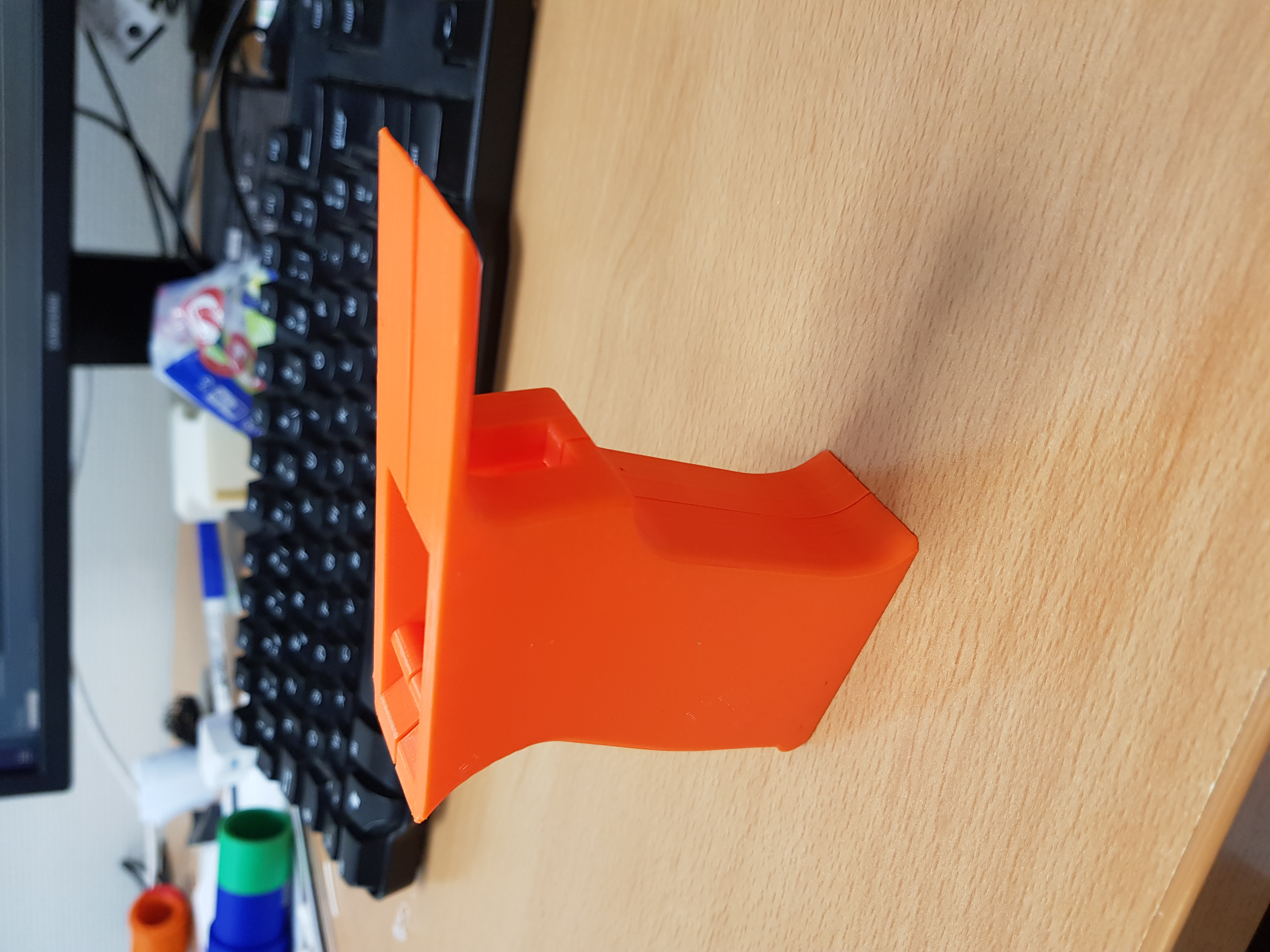

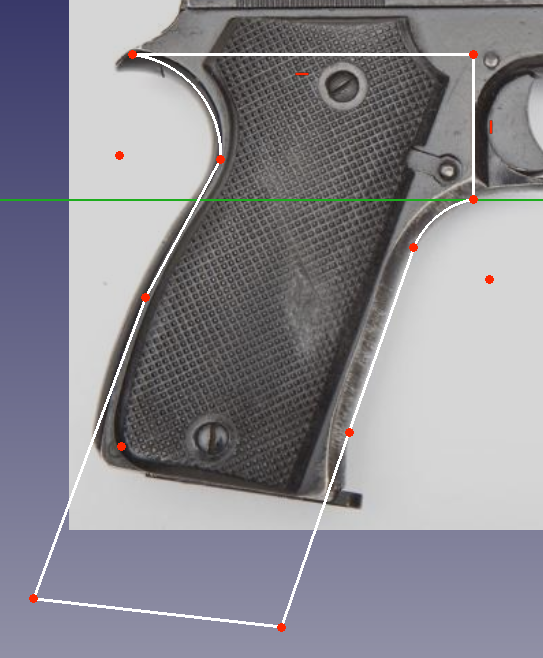

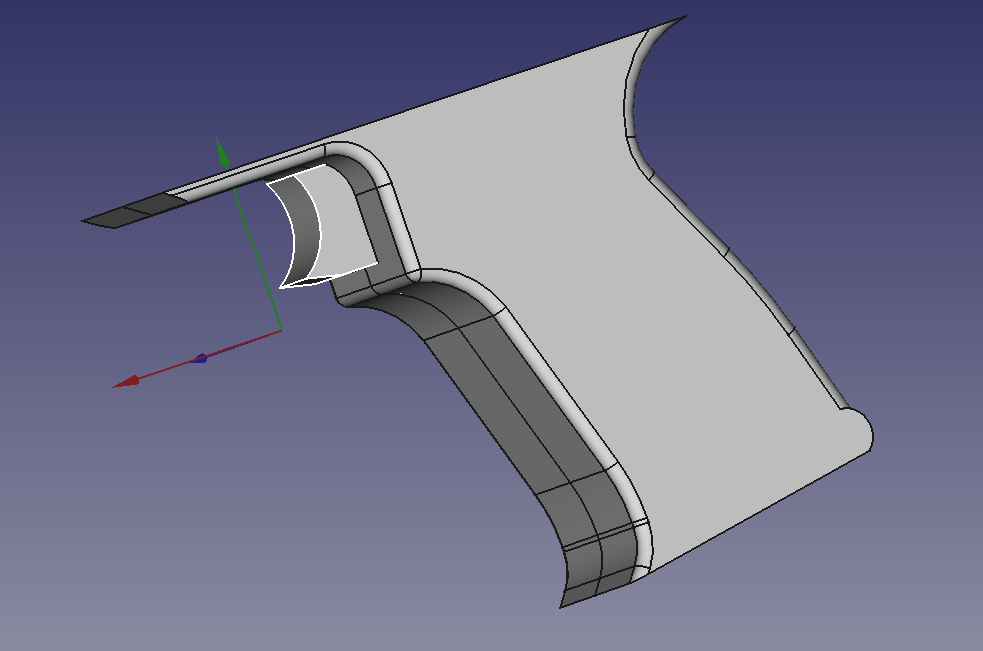

Schemas sur FreeCAD	Modèle sur FreeCAD	Gun V1 imprimé

une fois imprimé, j'ai remarqué qu'on pouvais adoucir les extrémités pour plus de confort et ajouté un canon pour que
la personne qui fait électronique puisse me faire des retour

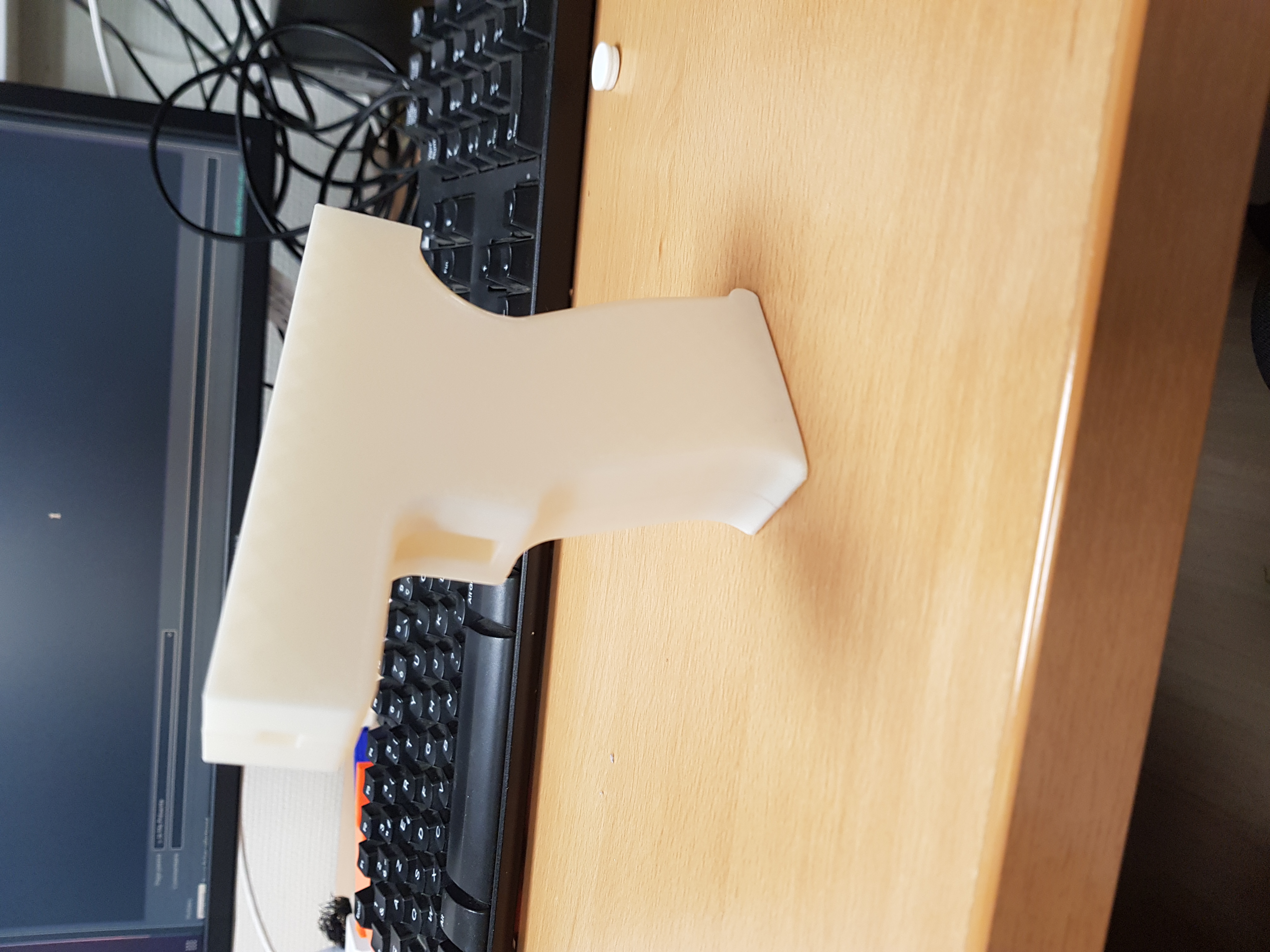

Schemas sur FreeCAD	Modèle sur FreeCAD	Gun V2 imprimé

Mardi 12/12 et Lundi 18/10¶

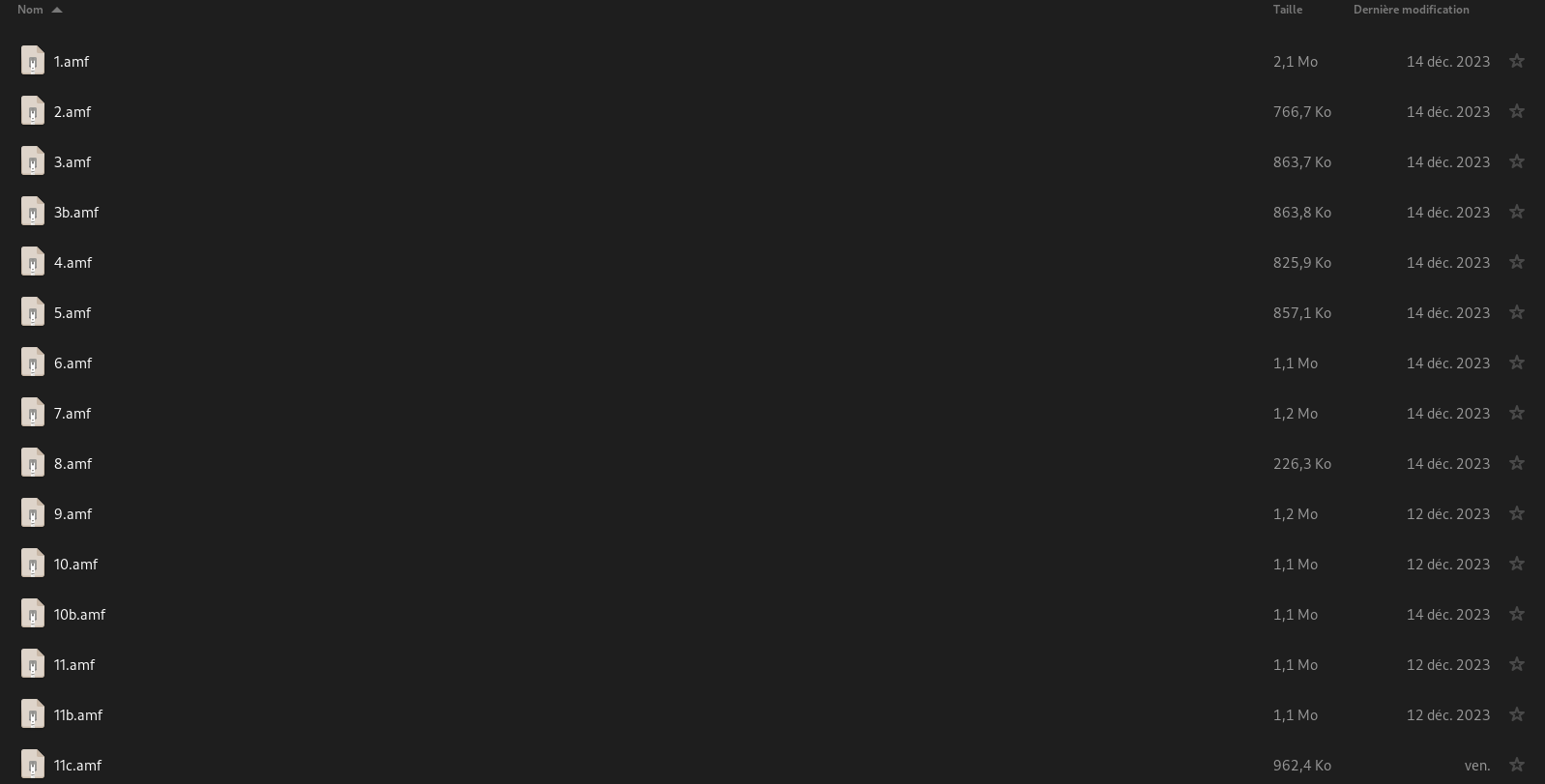

durant 4 jours, j'ai fini tout les emboîtements des pièces pour le serpent

Dans le même temps, j'imprimai les pièces faite et je les assemblé à coté

A	B	C

Mardi 19/12¶

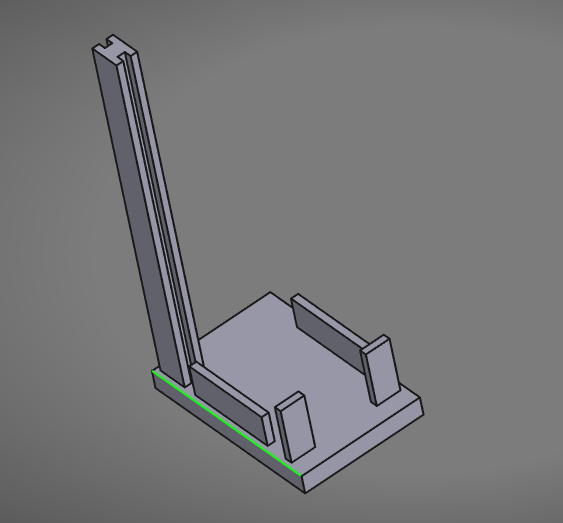

le temps que les dernière pièces s'imprime, j'ai fait une support pour téléphone Samsung Galaxy S8

A	B
	image FreeCad
	Photo final

Fichier FreeCad	Fichier pour la découpeuse lasser
S8Final.FCStd	S8.20231218-125037.FCBak

Jeudi 21/12 - Vendredi 22/12¶

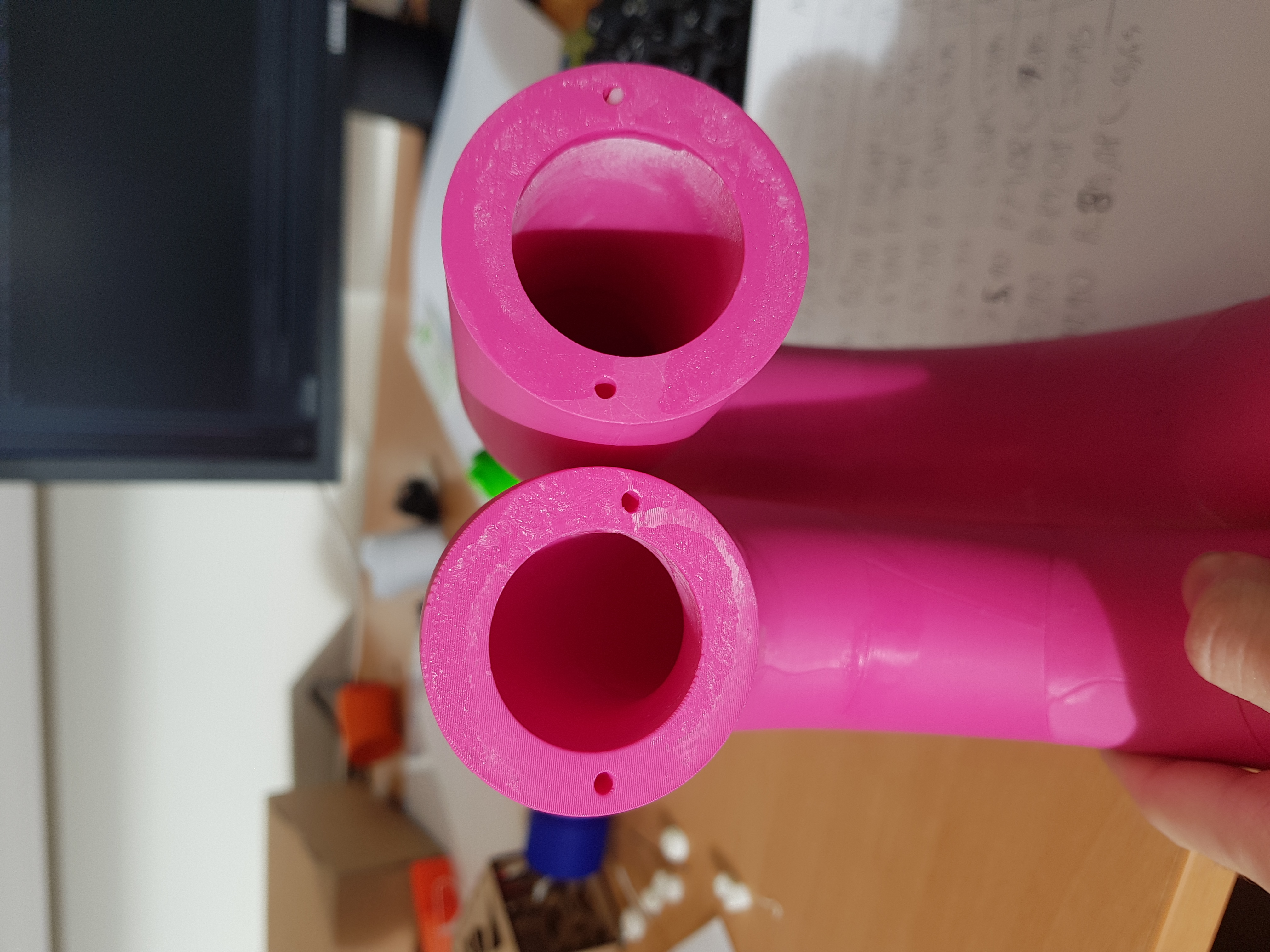

notre serpent a plusieurs problèmes:

le problème principale est que la colle n'a pas tenue

la colle n'a pas supporté le poids

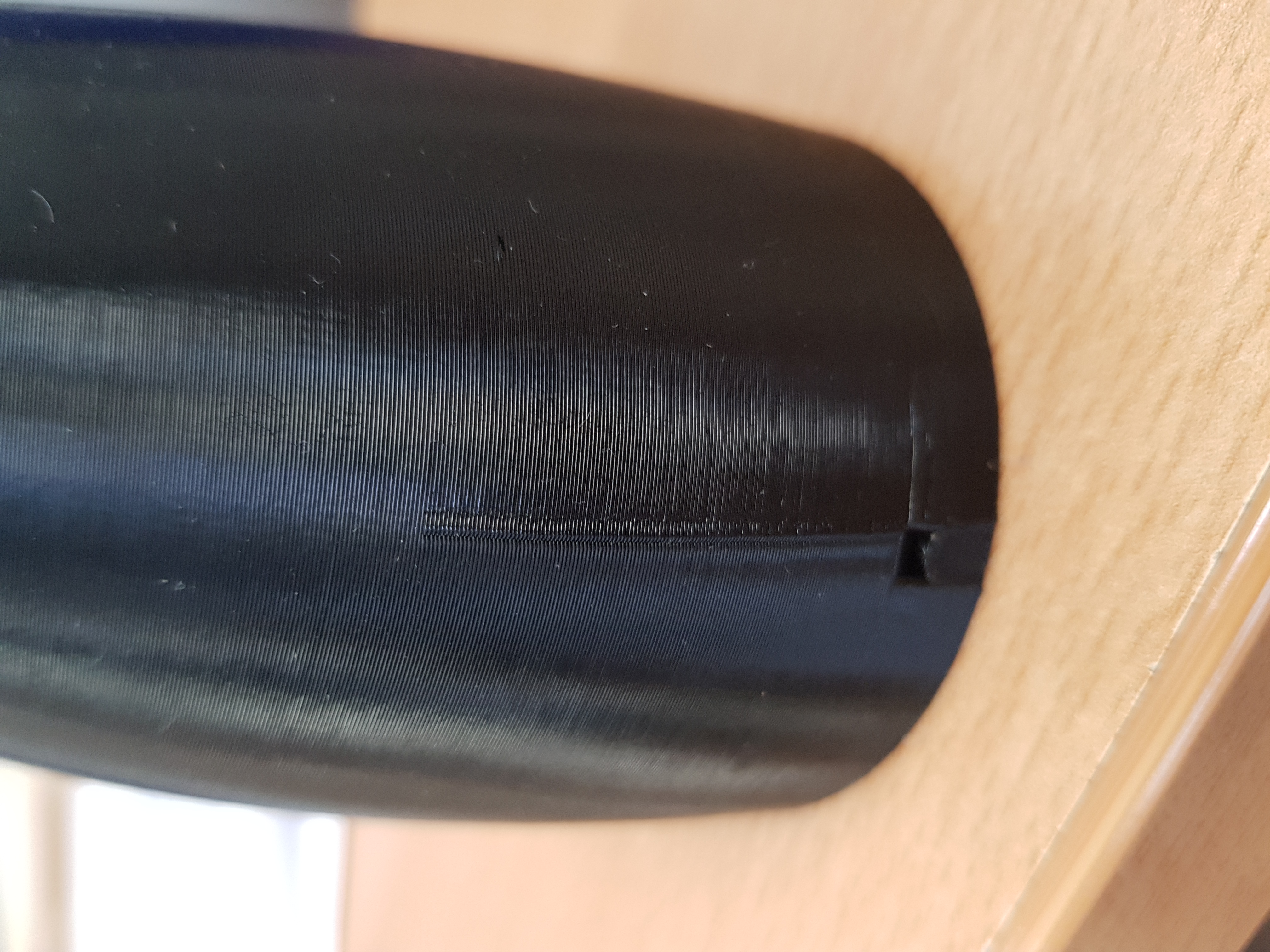

mais aussi des problèmes sur les pièces

	problème avec le modèle, la couche est trop fine pour impriment
	cause un problème emboîtement

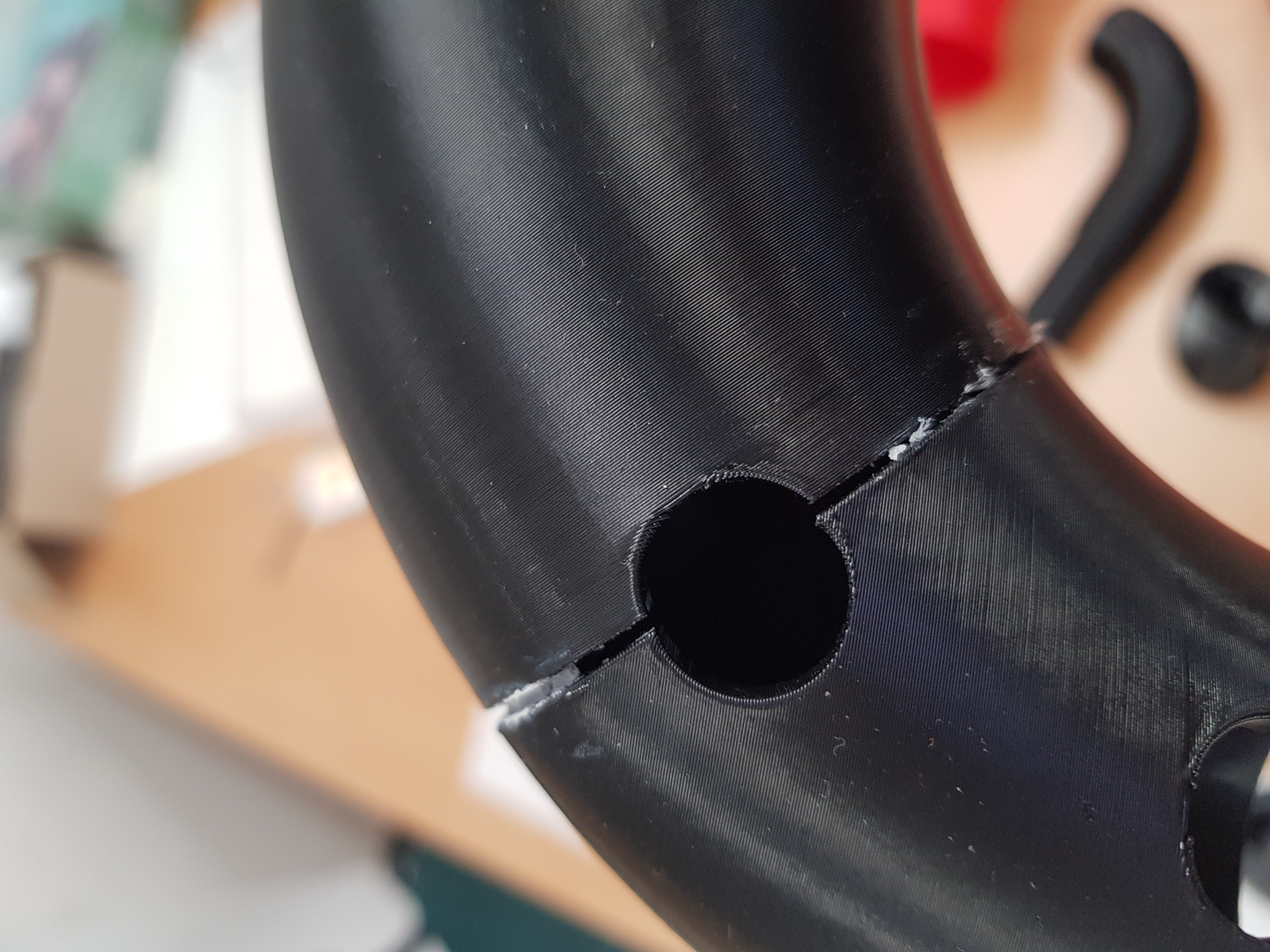

	la séparation des pièces tombe sur un trou

Lundi 08/01 - Mardi 09/01¶

je me suis attaquer à la V3 du pistolet audio, suite au retour d'utilisateur j'ai modifié la poignée

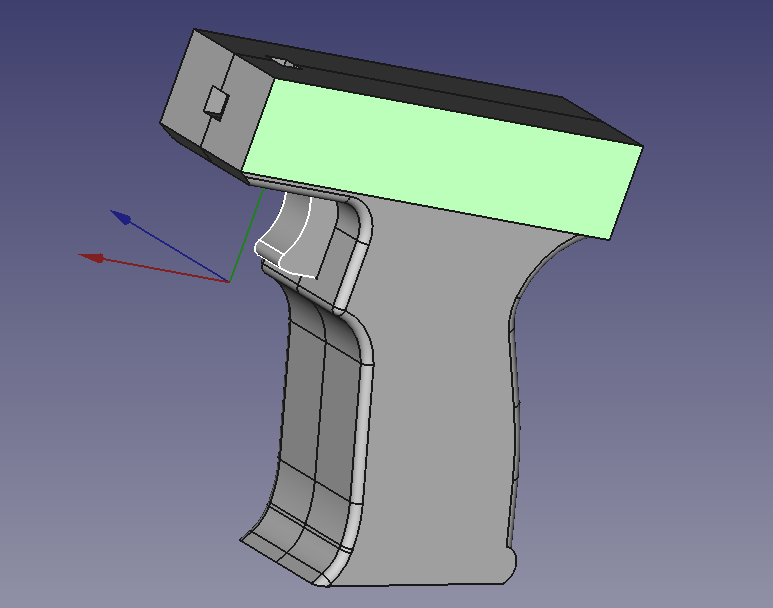

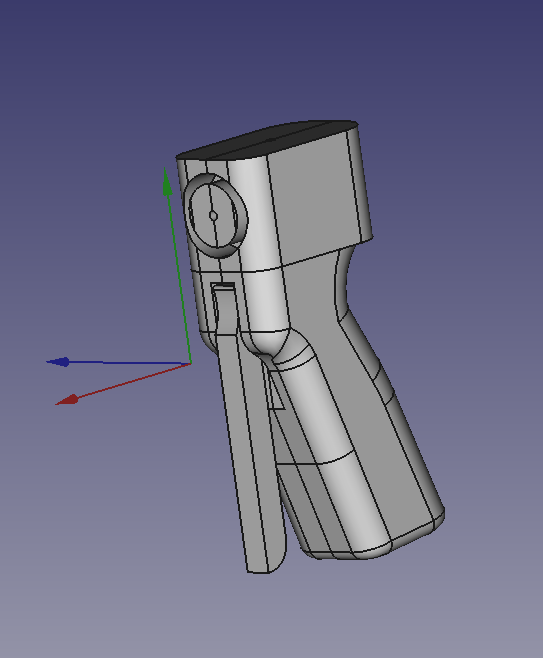

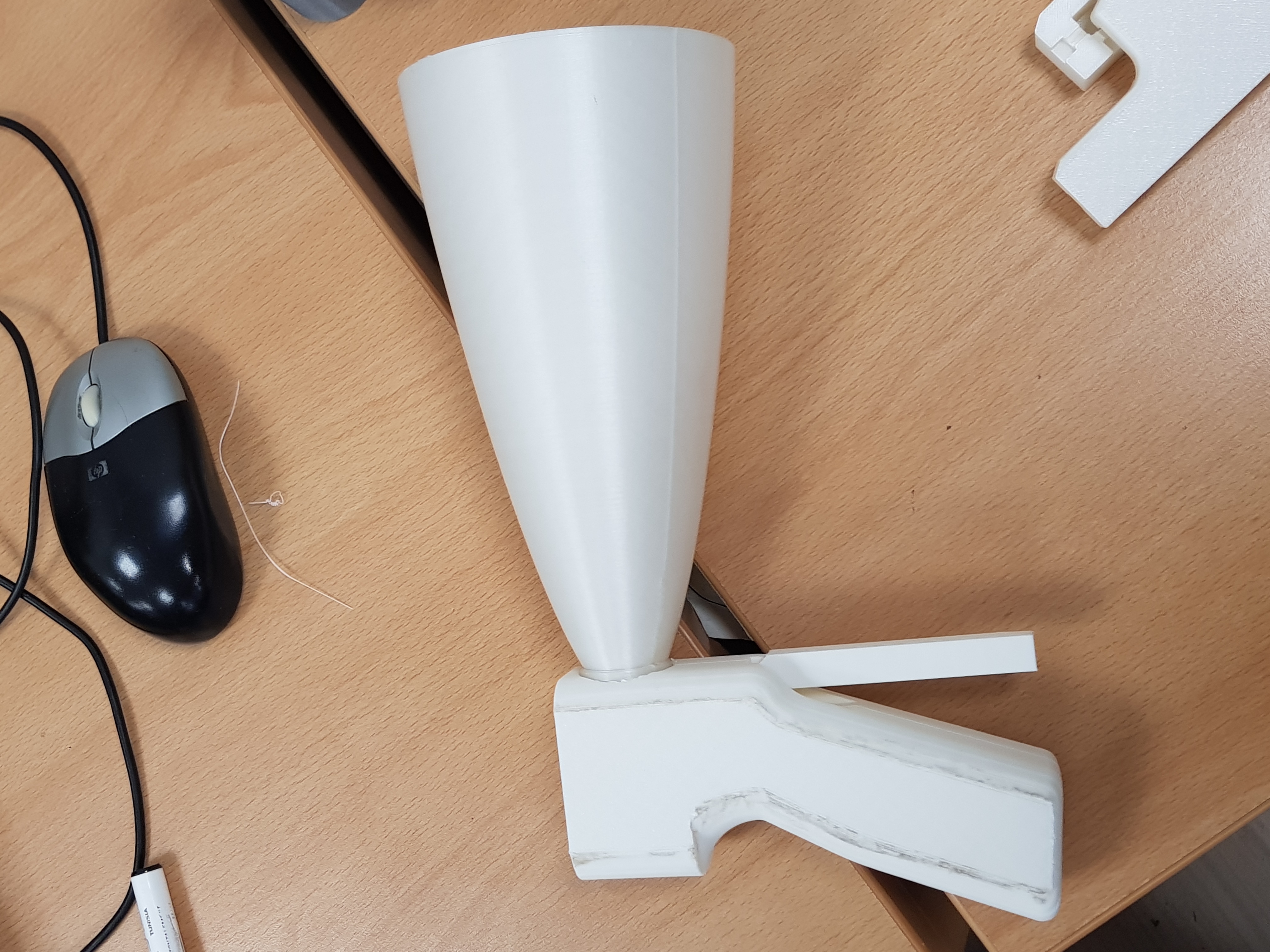

Schemas sur FreeCAD	Modèle sur FreeCAD	Gun V2 imprimé

-j'ai allongée la poignée car la V2 était trop courte
-j'ai mis et levier pour activé le micro, plus simple qu'une gâchette
-j'ai fait emplacement pour mettre la parabole

truc à faire:
-emplacement pour le micro dans la parabole
-levier plus ergonomique
-modifier emplacement du micro dedans

Jeudi 11/01¶

journée type de préparation de Course en Cours

Vendredi 12/01¶

j'ai règle les problèmes des pièces

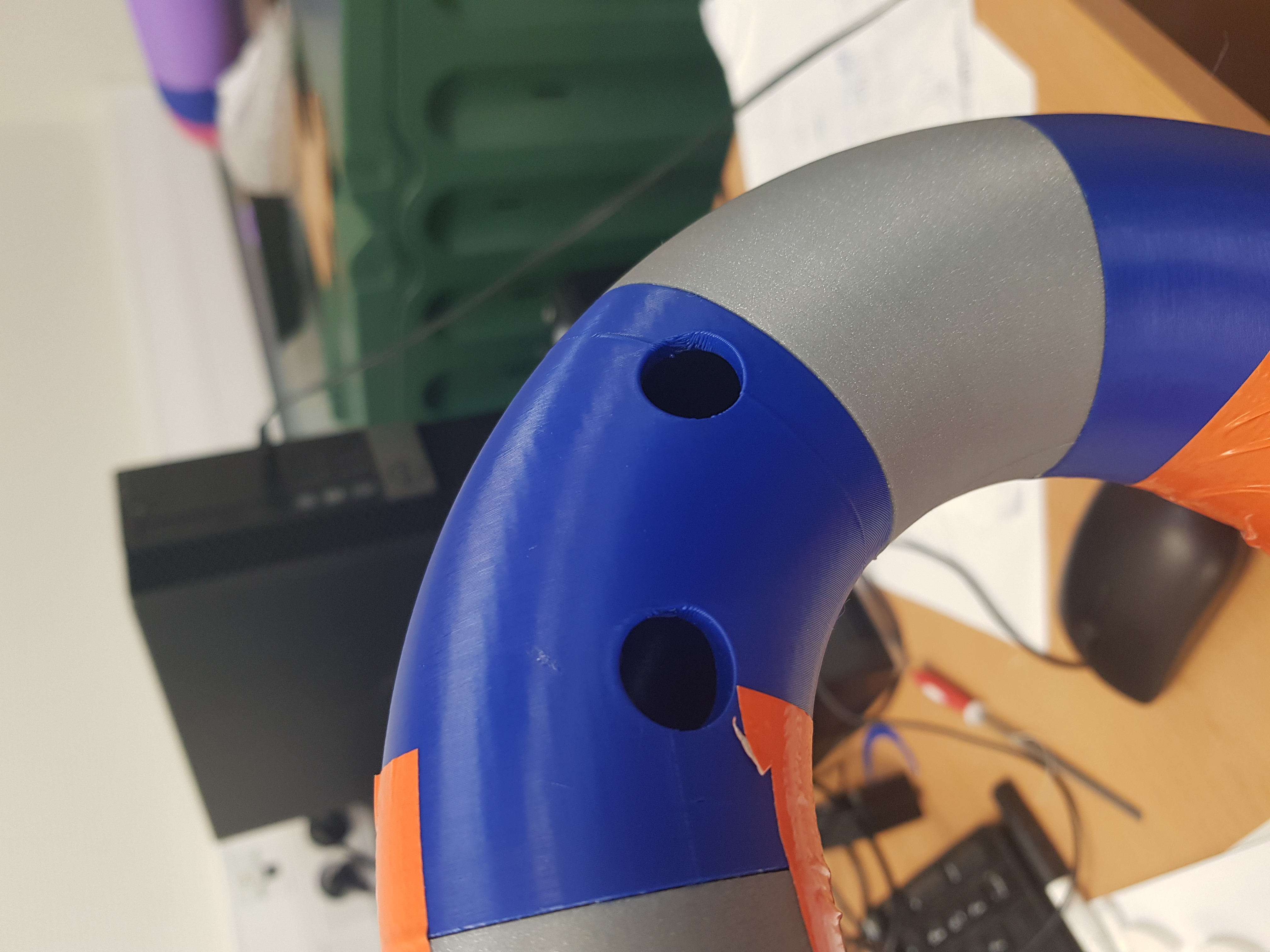

	j'ai corrigé le problèmes en modifient en-boitement
	j'ai décaler la séparation des pièces

Lundi 15/01 - Mercredi 17/01¶

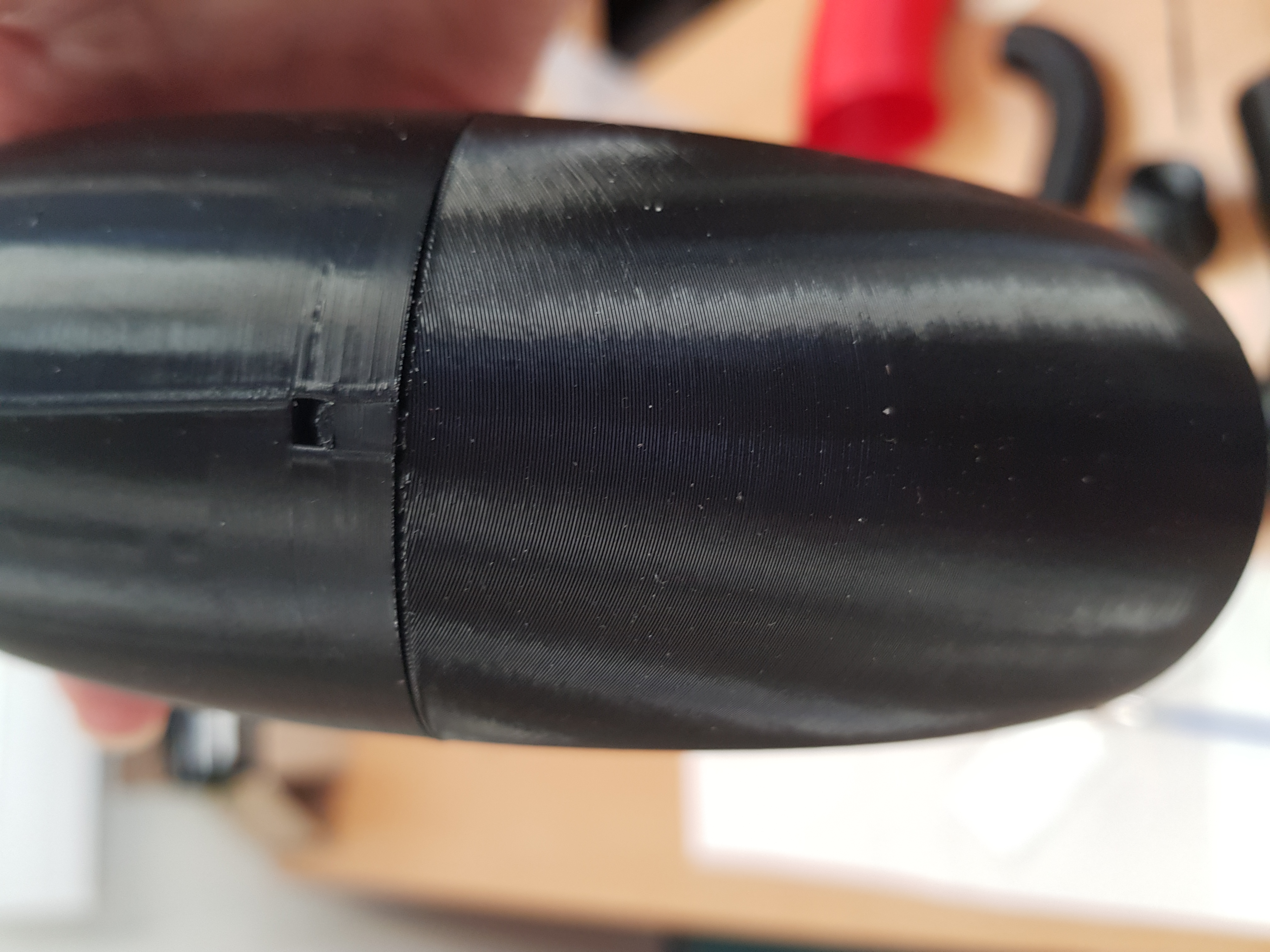

j'ai assemblé la 1er parti du serpent avec les pièces que j'avais

	1er parti du serpent
	2e parti du serpent

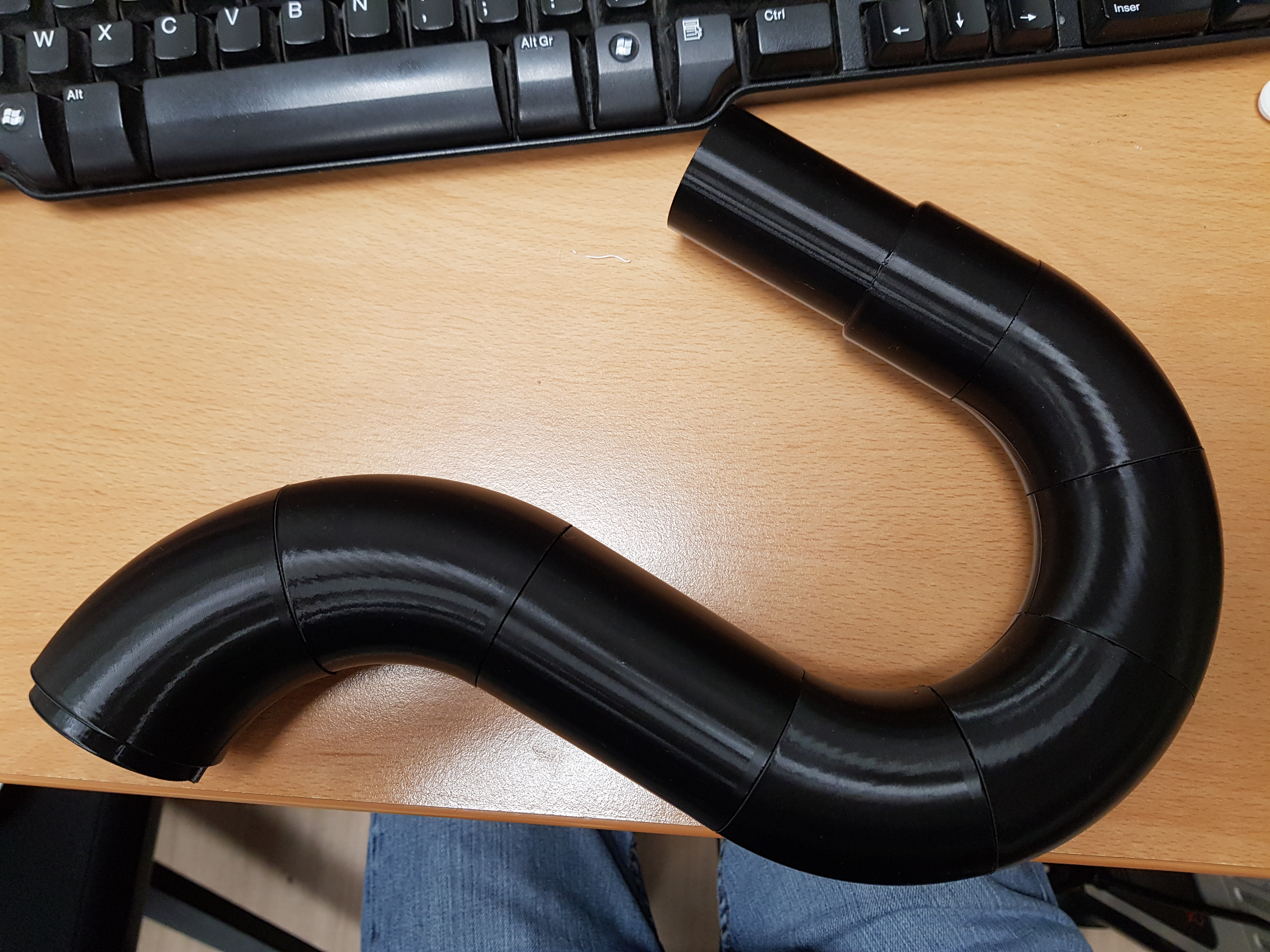

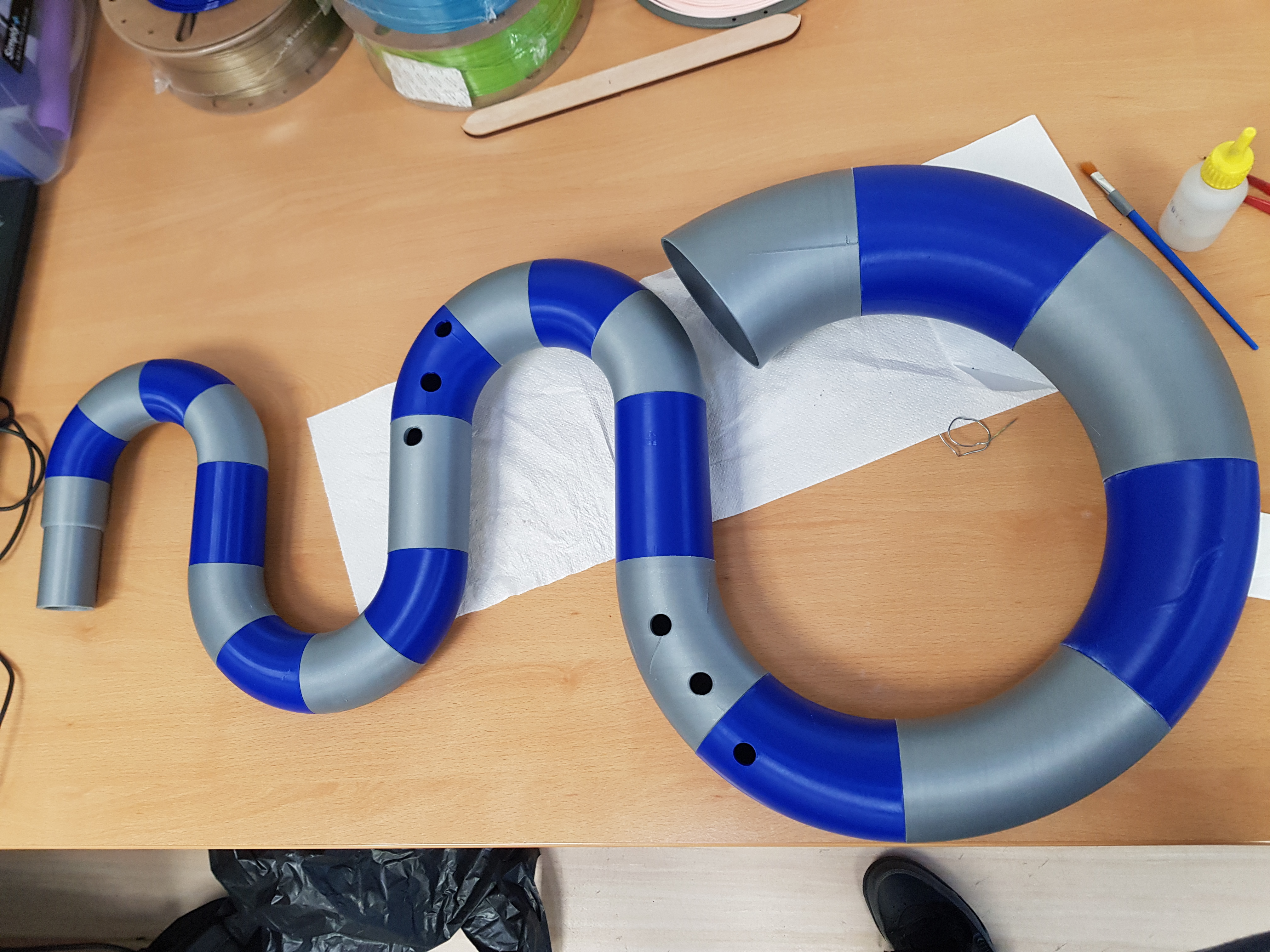

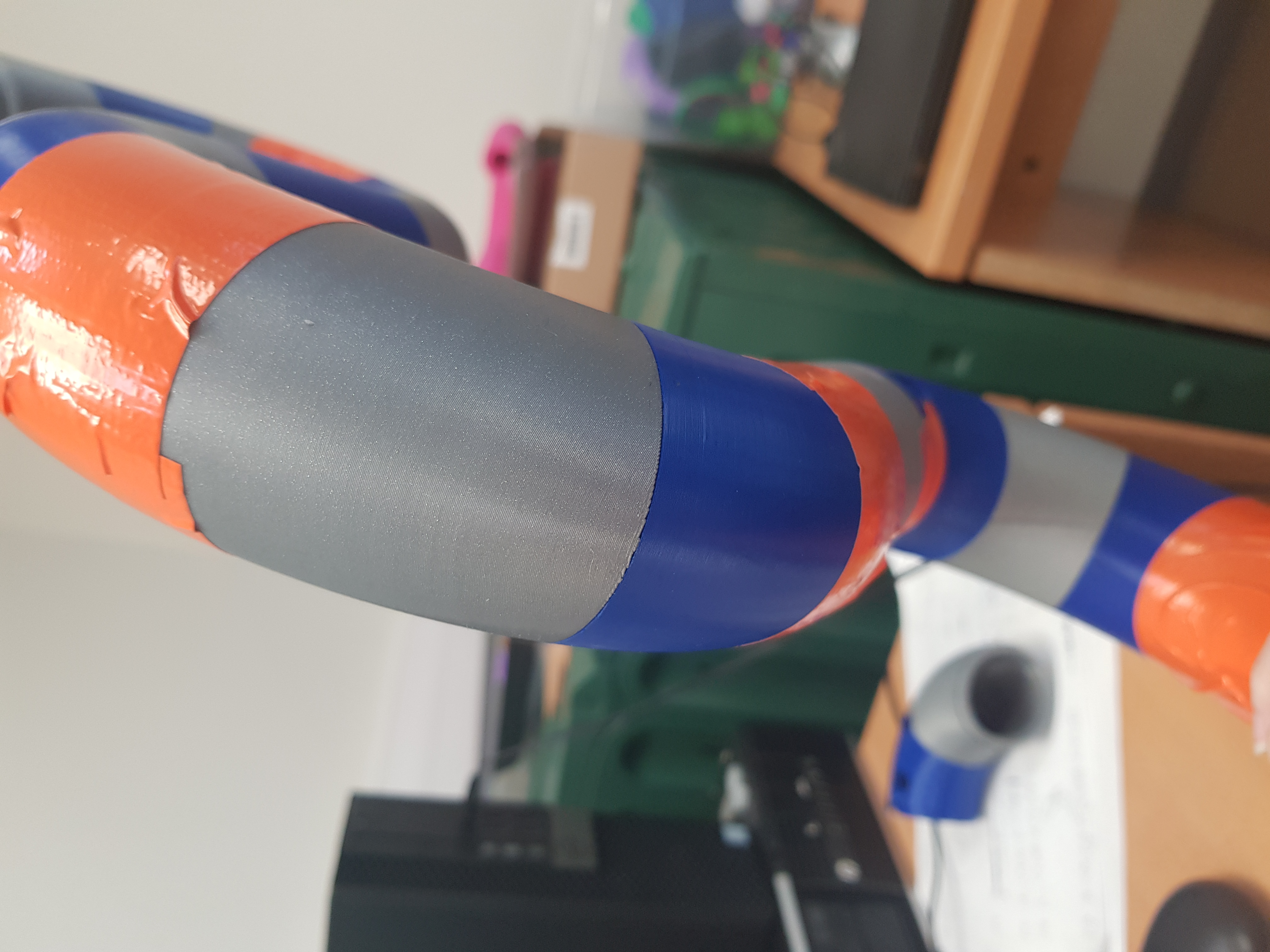

Serpent en PETG 15%

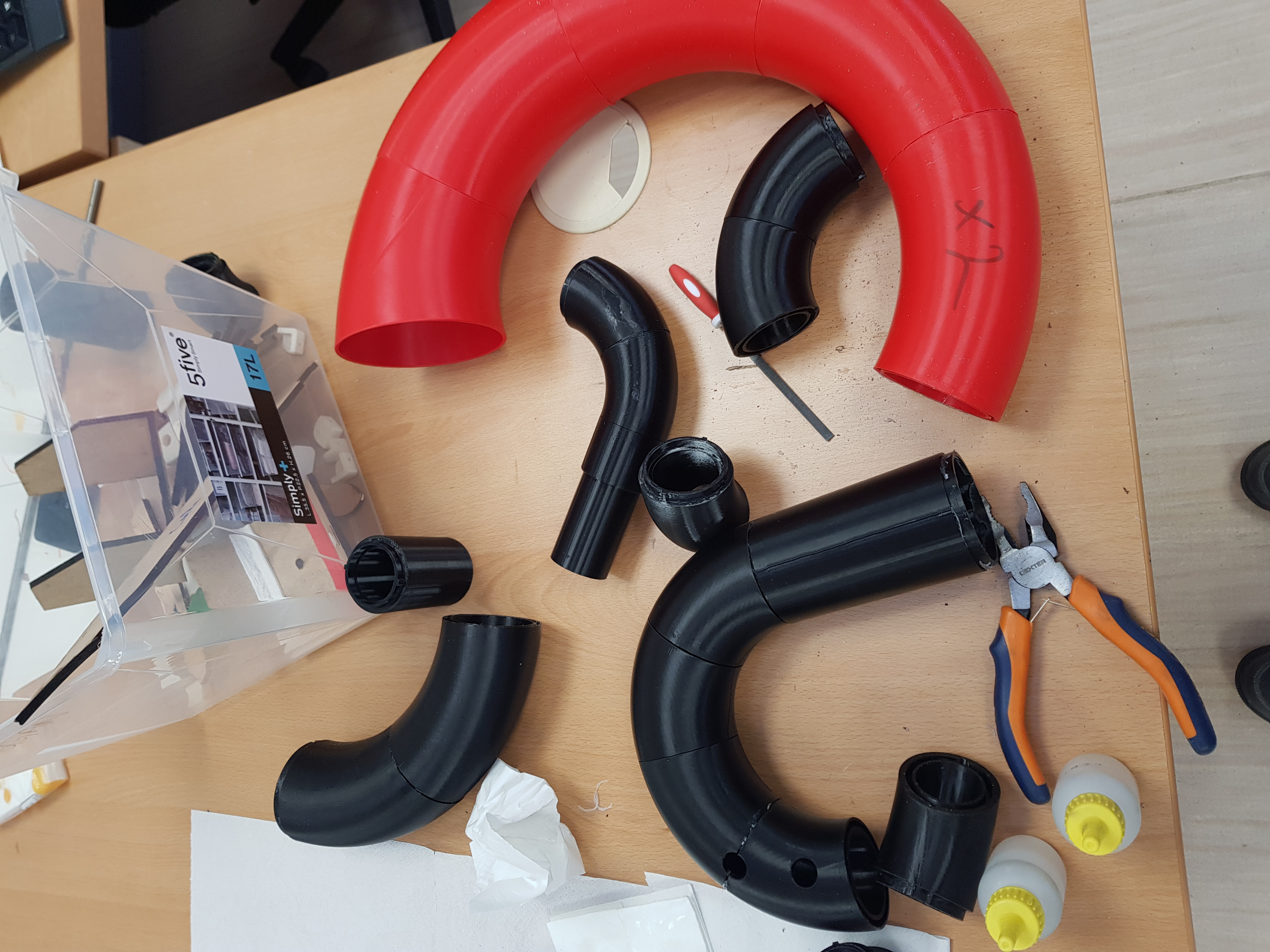

/!\ si vous voulez du PETG (comme ici) utilisé de la colle Époxy ou Acrodis CL

Jeudi 18/01¶

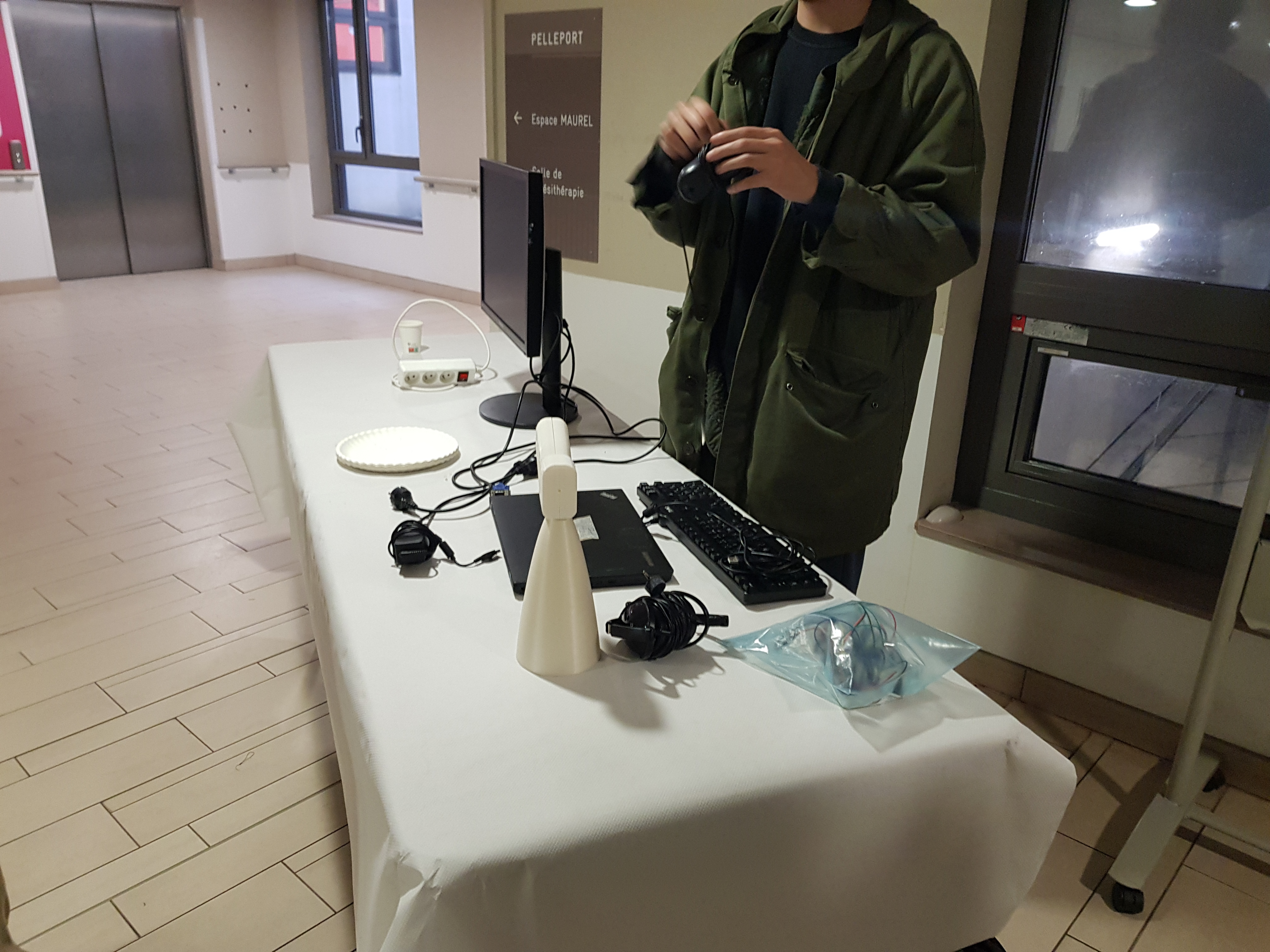

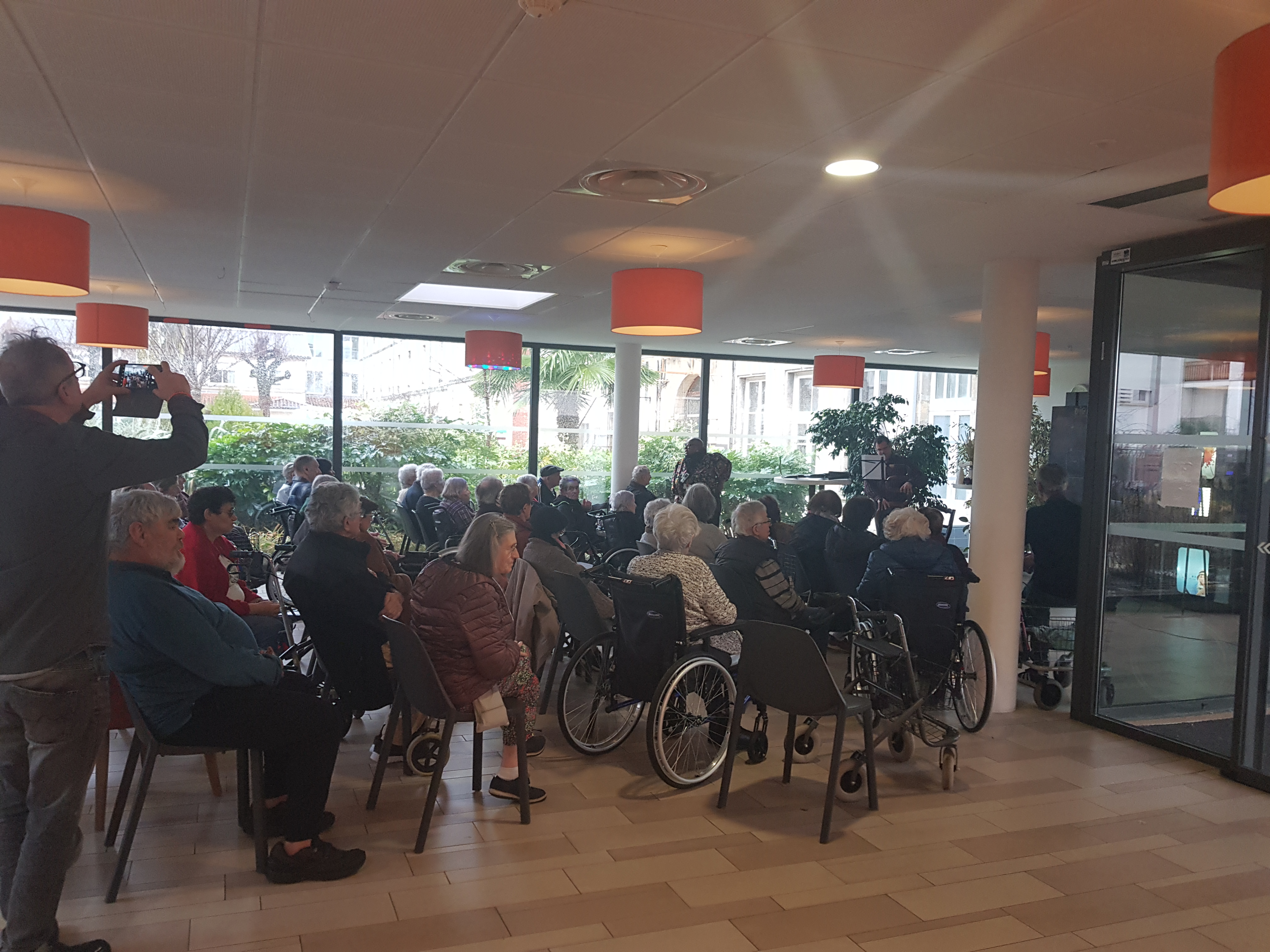

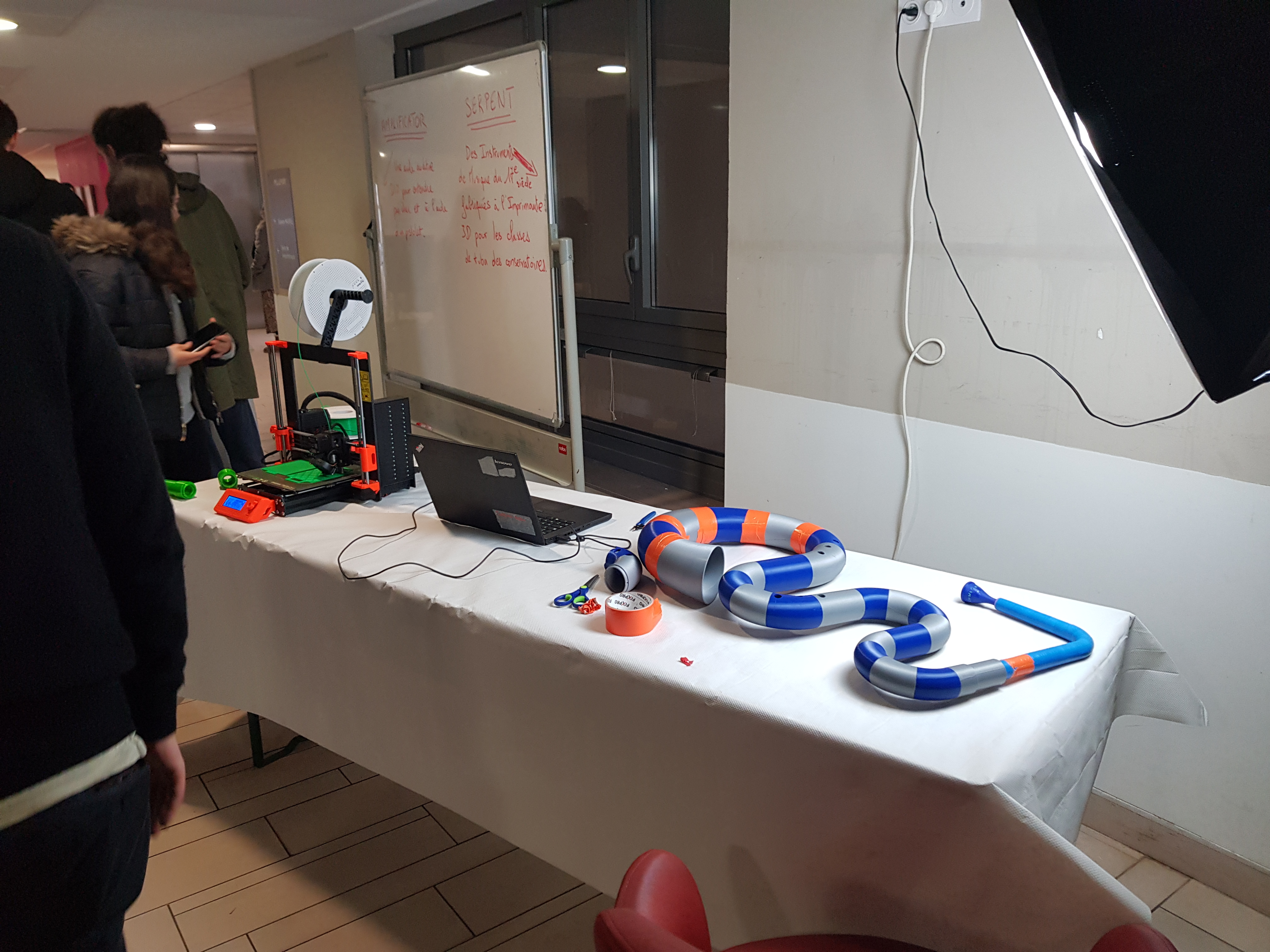

Nous avons été à EHPAD VILLAGE Terre-Nègre pour une exposition avec 2 stands

Stands 1 pour le pistolet audio	Stands 2 pour le serpent et les imprimante 3D

nous avons eux des retour sur le serpent:
-le serpent ne pla même difforme sonne mieux
-le serpent de base sonne mais il y a un probleme avec le DO
-le serpent sonnait mieux une fois entouré de ruban adhésif
truc à faire:
-testé un serpent PETG 50%
-testé des serpents en PLA
-testé le ruban adhésif et le latex pour voir si ça sonne mieux

sur le pistolet, je n'ai pas eux de retour négatif

conférence sur histoire du serpent et le logiciel libre

Lundi 22/01 - Vendredi 02/02¶

Durant 2 semaines, j'ai interné entre une journée type de course en cours et impression et le colage des serpents

à la fin des 2 semaines, nous avons 5 serpents fonctionnel

Type de serpent	Photo

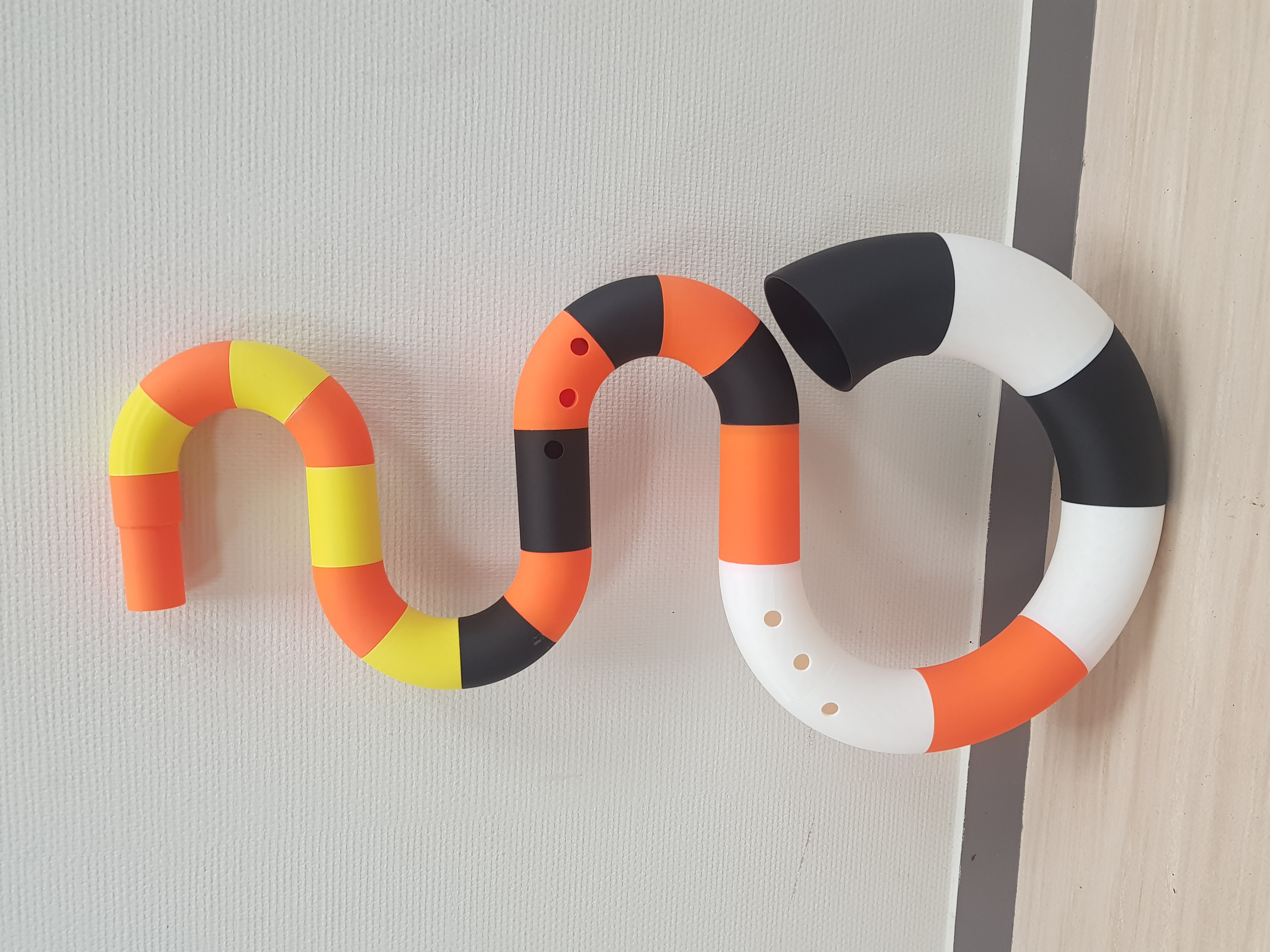

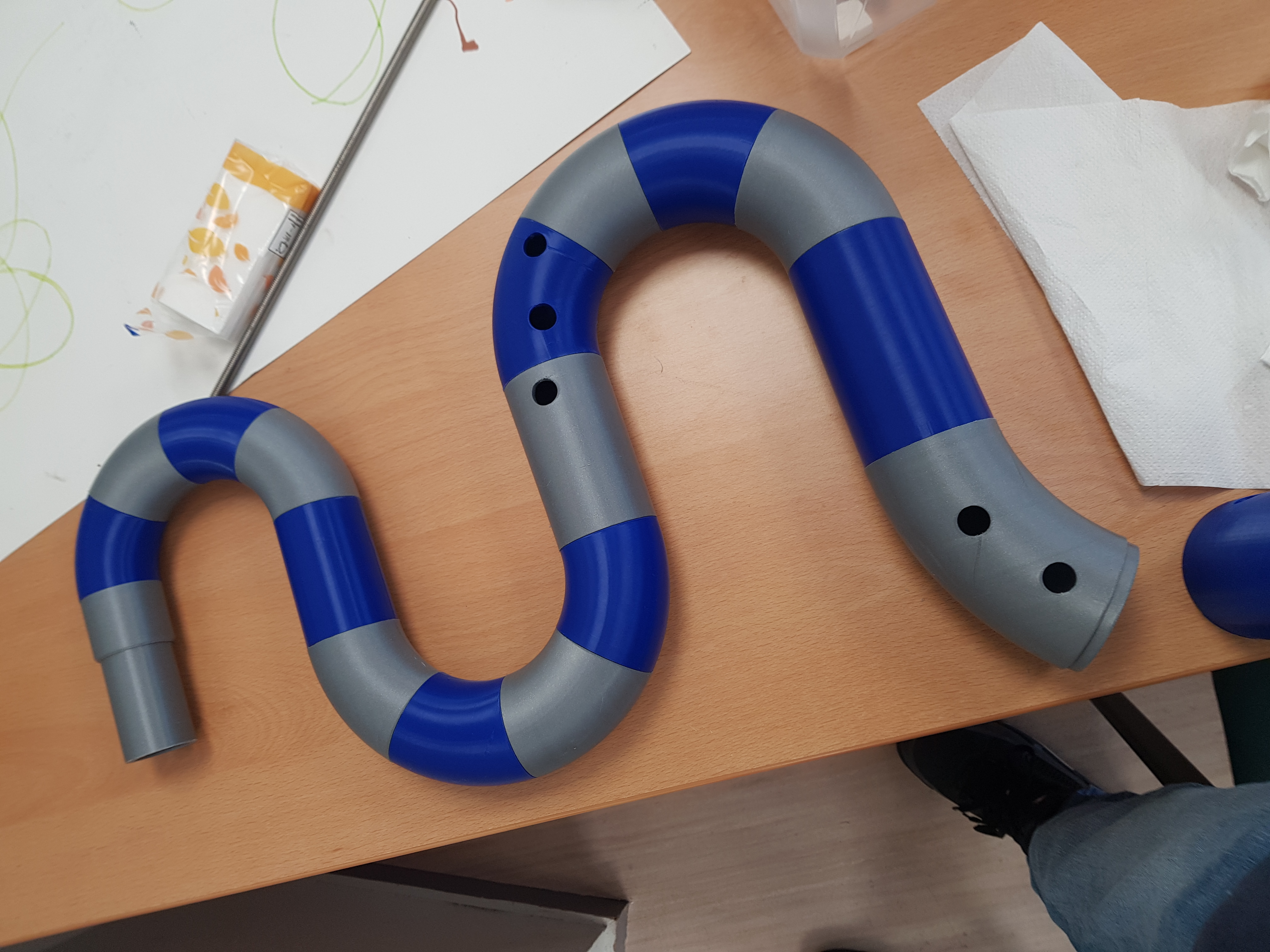

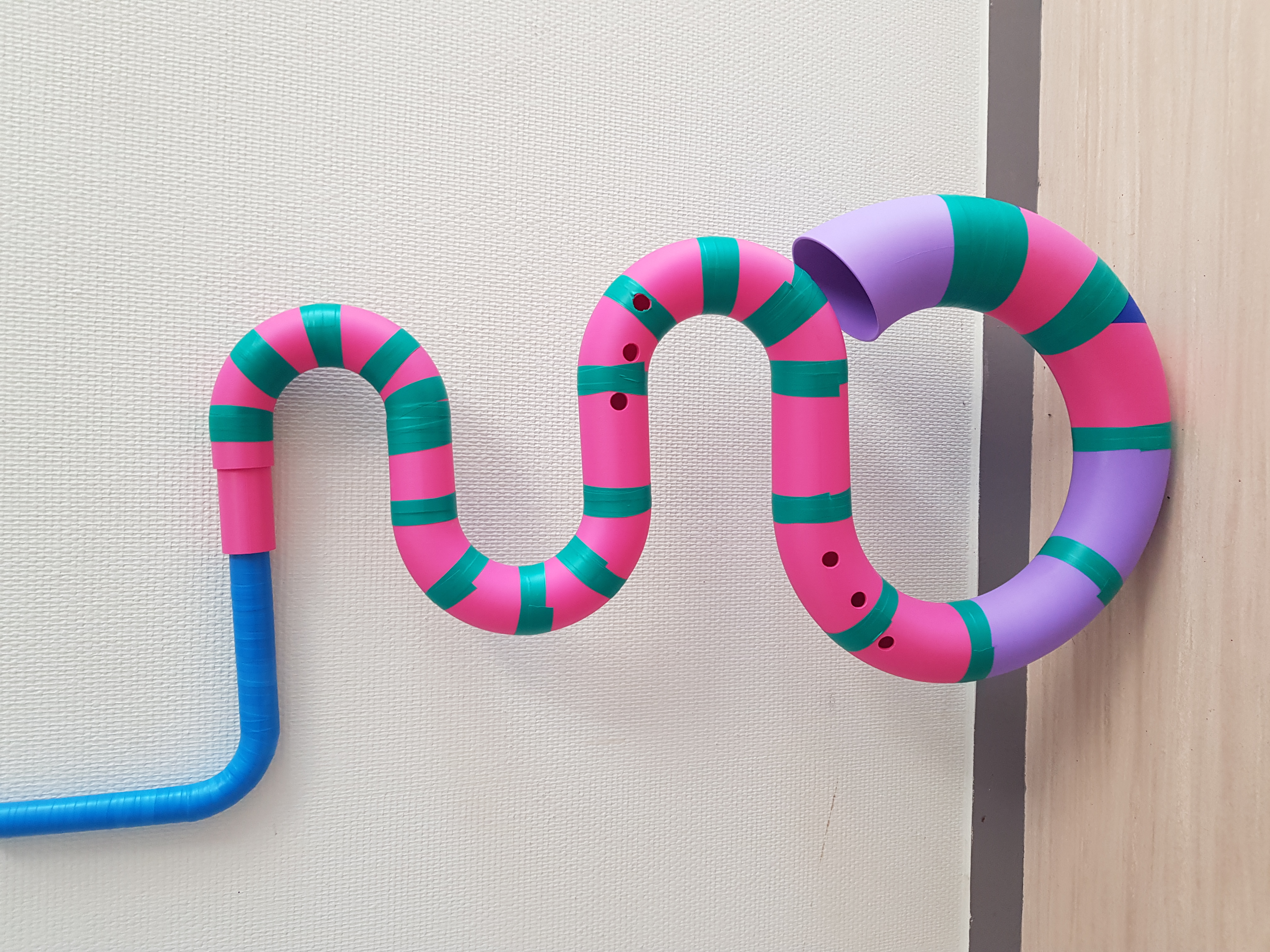

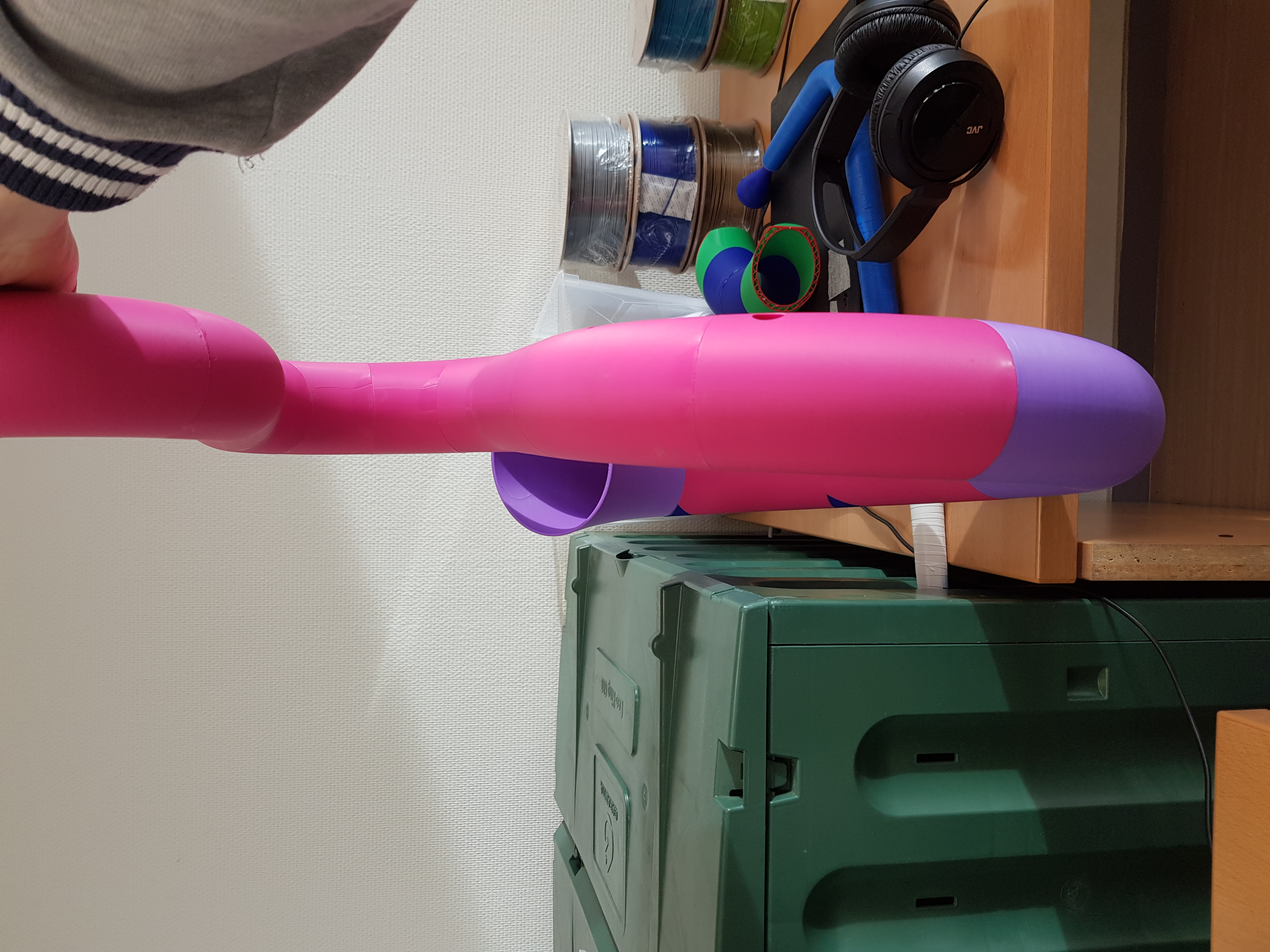

1 Serpents (celui de Marco) PLA 15% pas droit
2 serpents PLA 15%
1 serpents PETG 15%

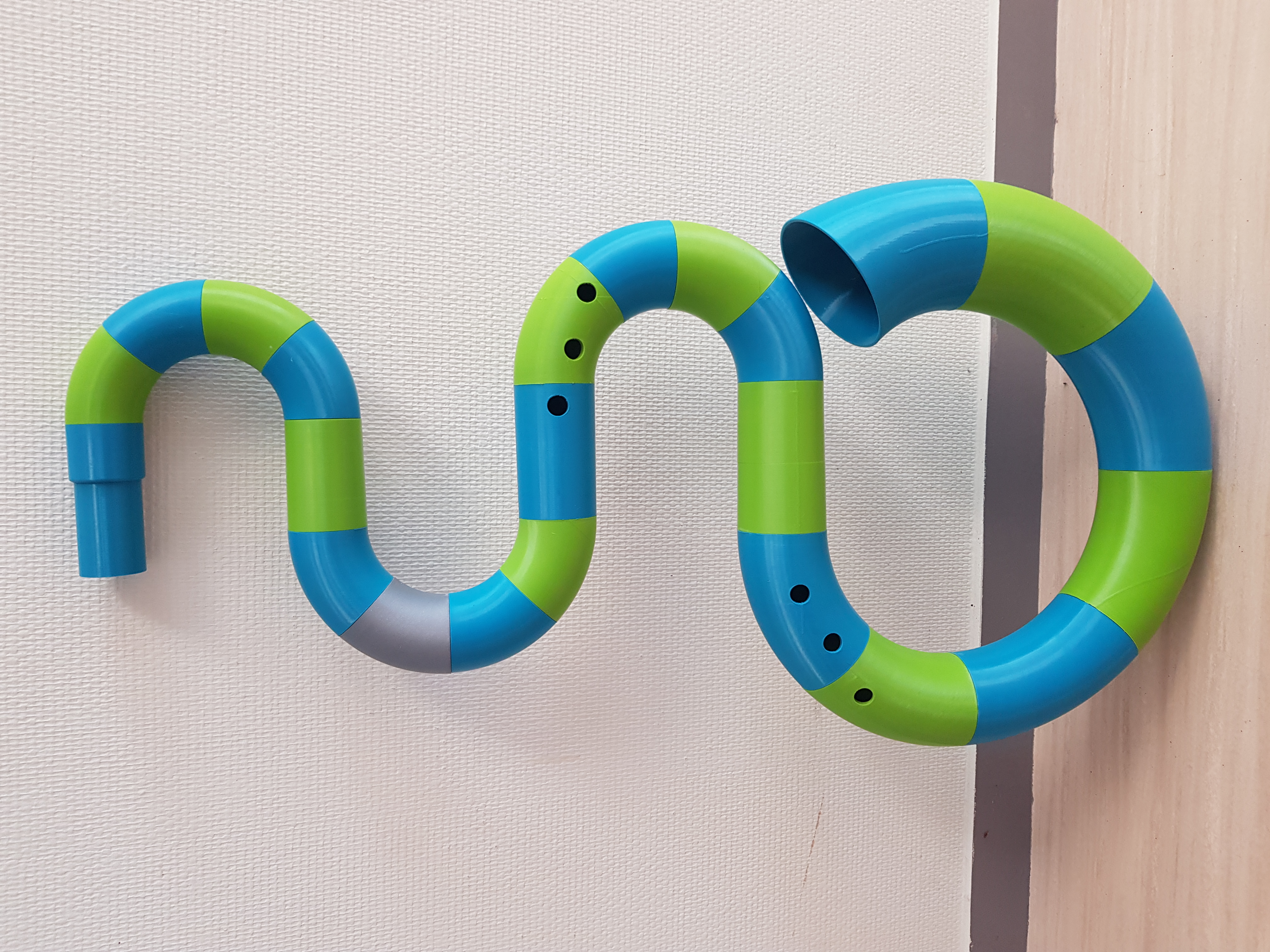

1 serpents PETG 50%

et 2 pas fonctionnel

Type de serpent	Problème	Photo
1 Serpent PETG 15%	Mauvaise colle

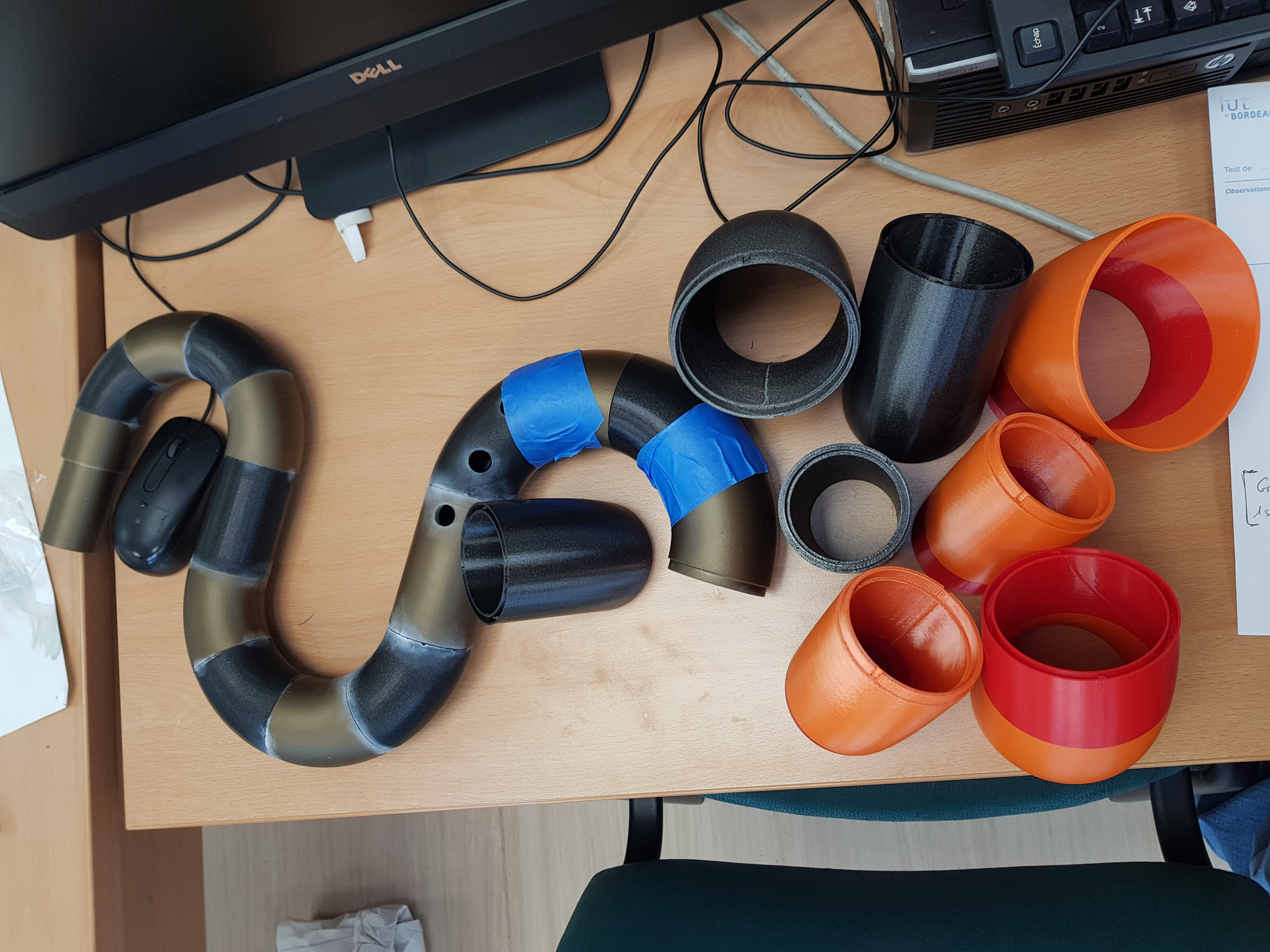

1 Serpent PETG 50%	Pas le temps de le finir

Samedi 03/02¶

PLA matte - 15%

Part 1	P1.3mf
Part 2	P2.3mf
Part 3	P3.3mf
Part 4	P4.3mf
Part 5	P5.3mf
Part 6	P6.3mf

Vendredi 28 mai¶

La version V4 du Pistolet¶

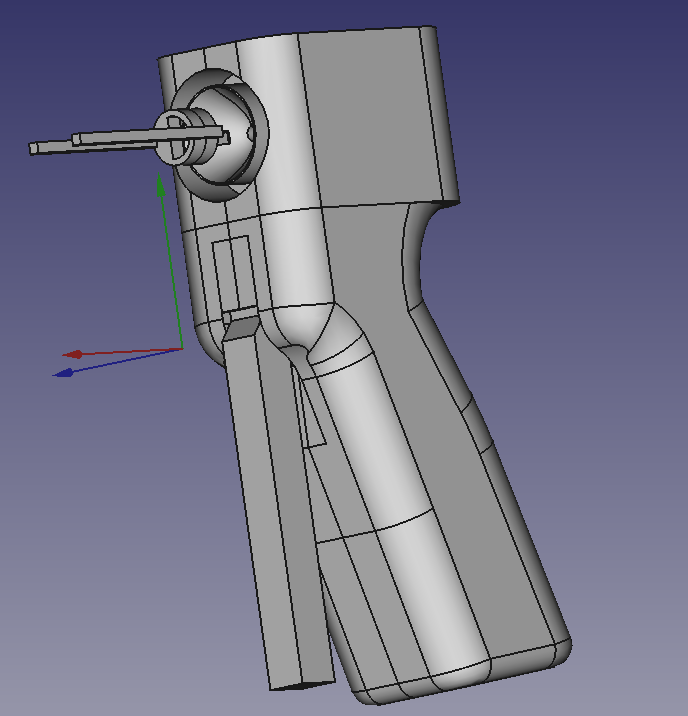

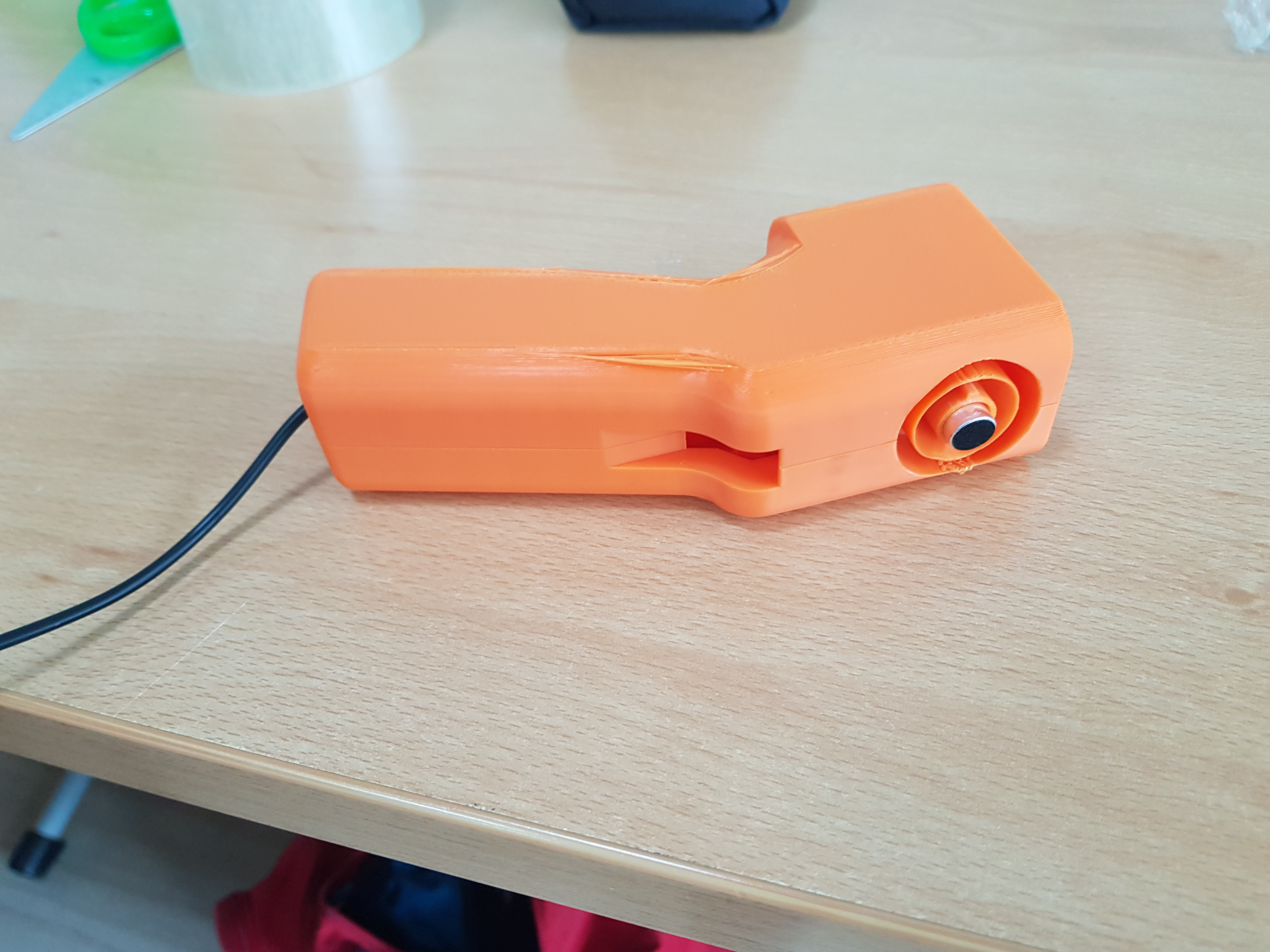

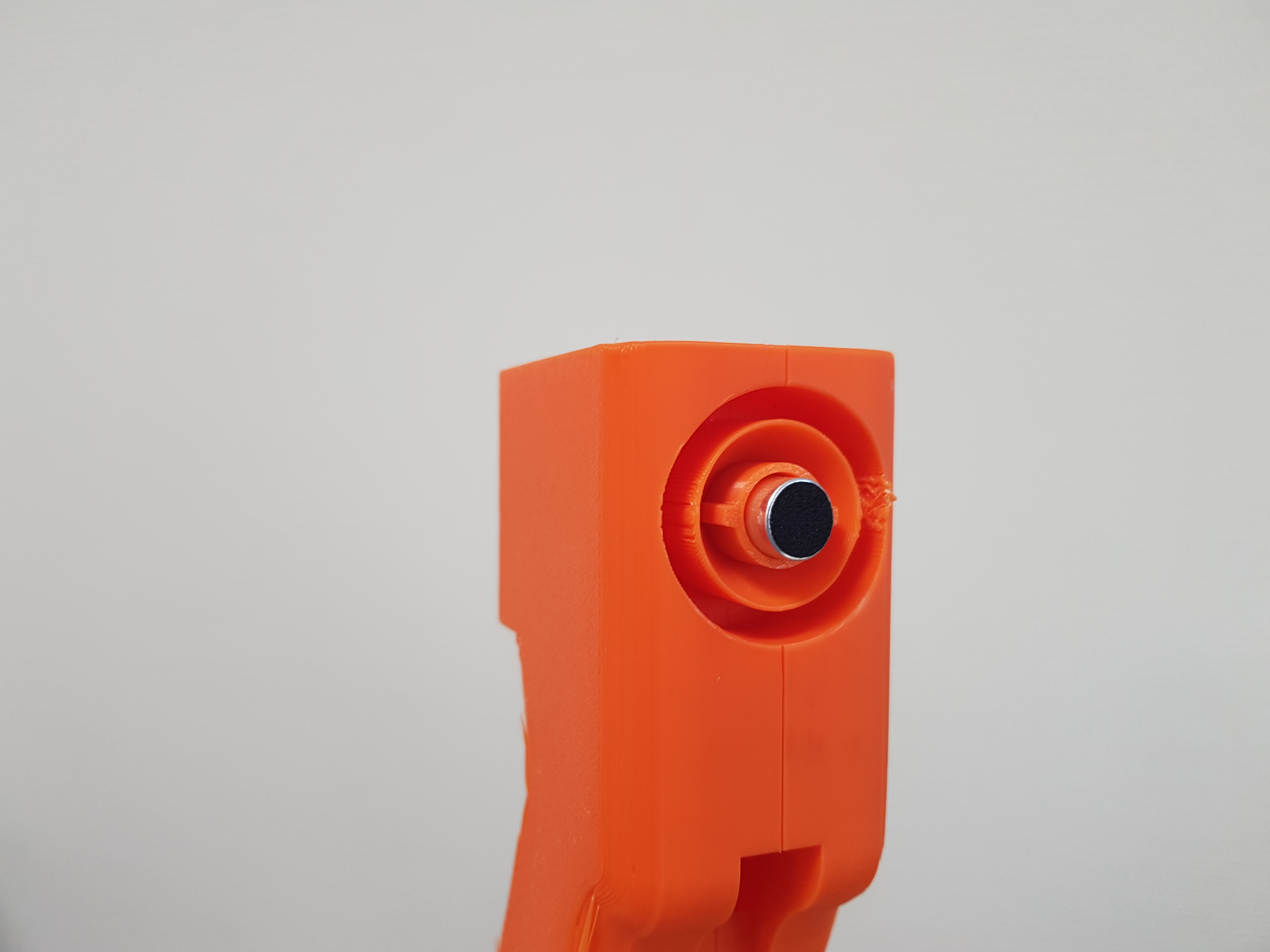

Modèle sur FreeCAD	Gun V4 imprimé	Fichier FreeCAD
		gunv4.FCStd

Mardi 4 juin¶

La version V5 du Pistolet¶

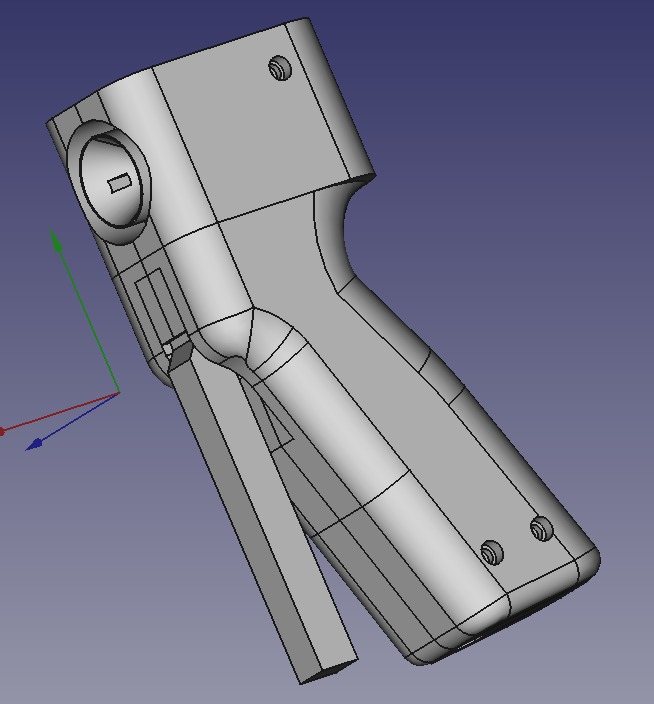

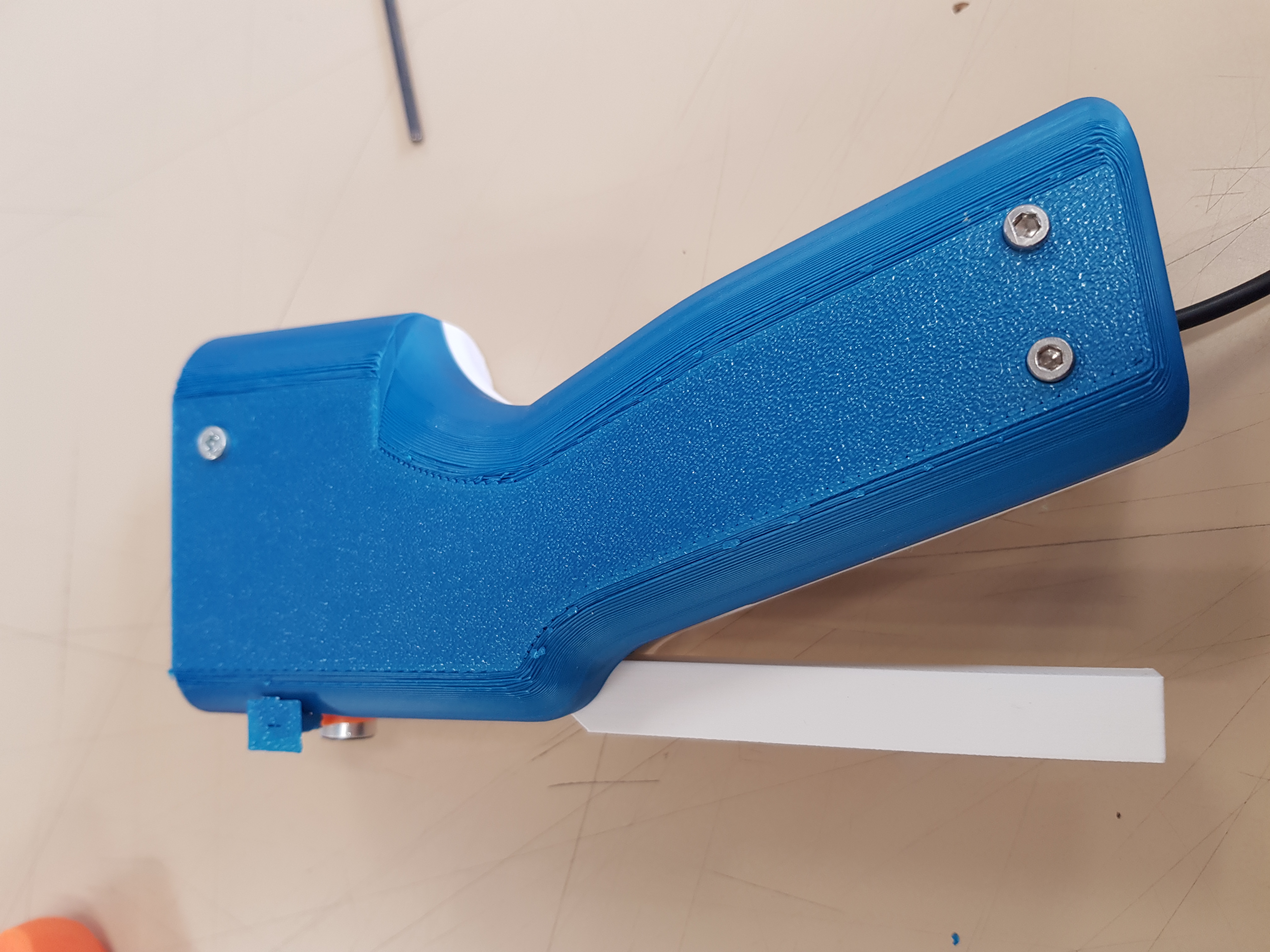

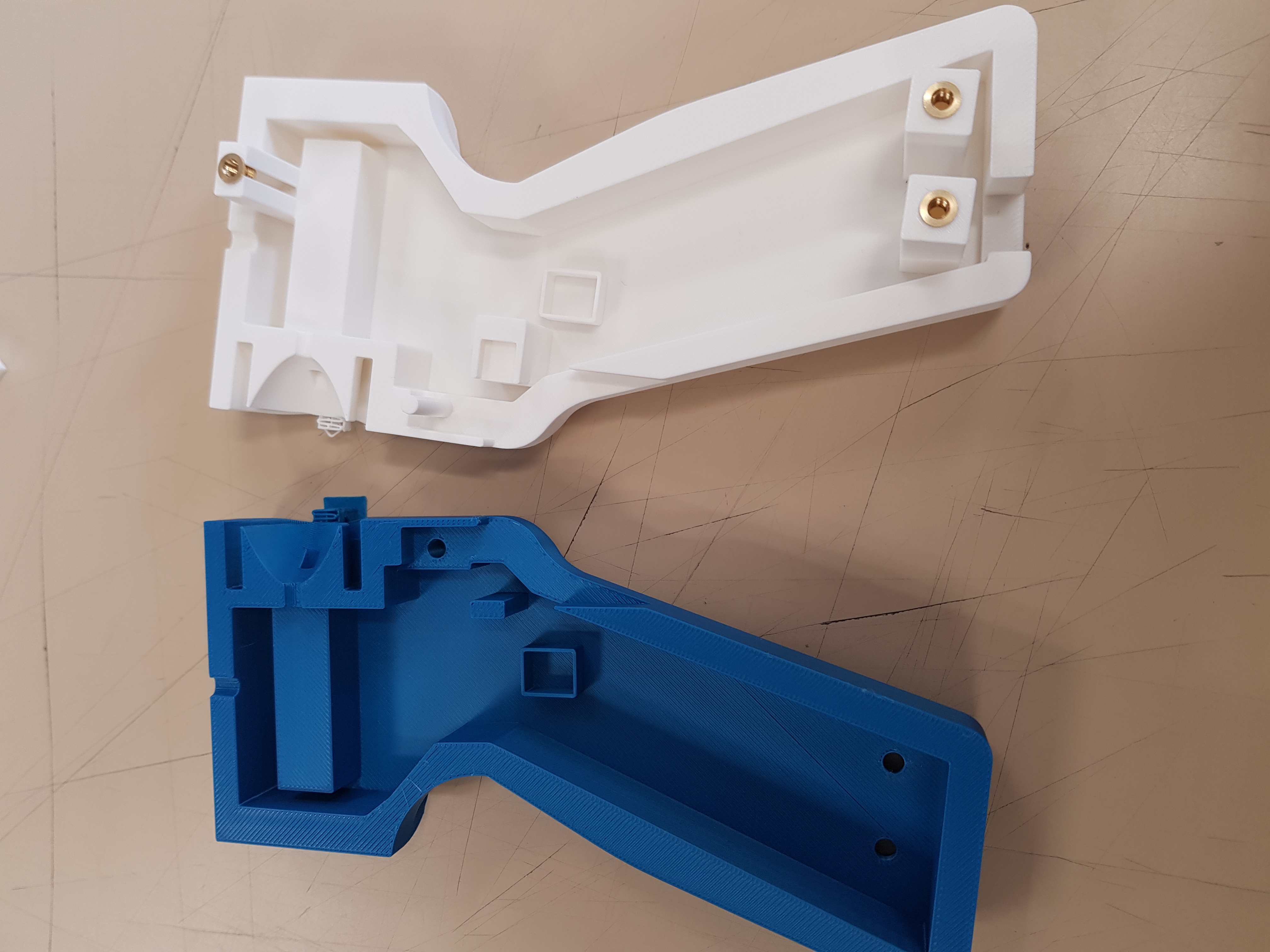

Modèle sur FreeCAD	Gun V5 imprimé	Fichier FreeCAD
		gunv5.FCStd

Jeudi 13 juin¶

A	B

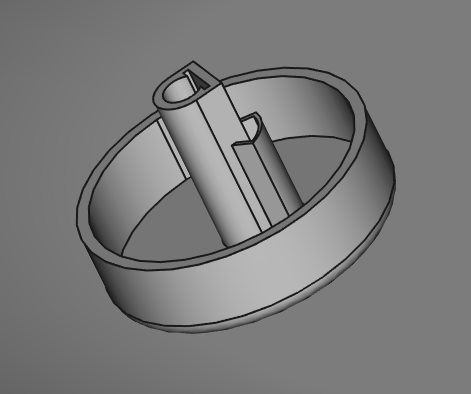

	boutonV2.FCStd bouton.FCStd

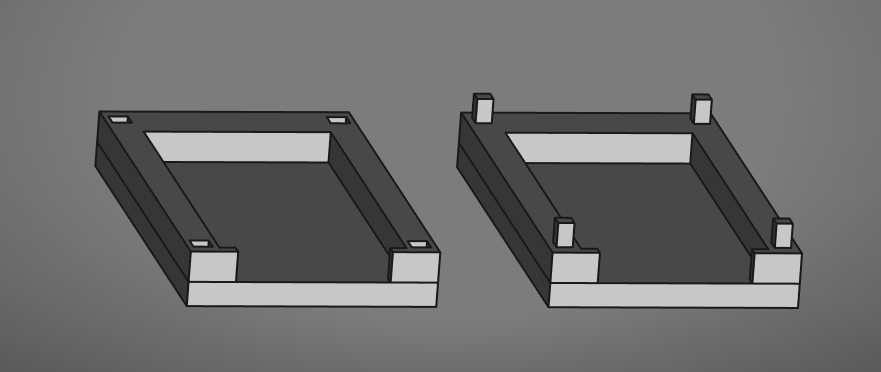

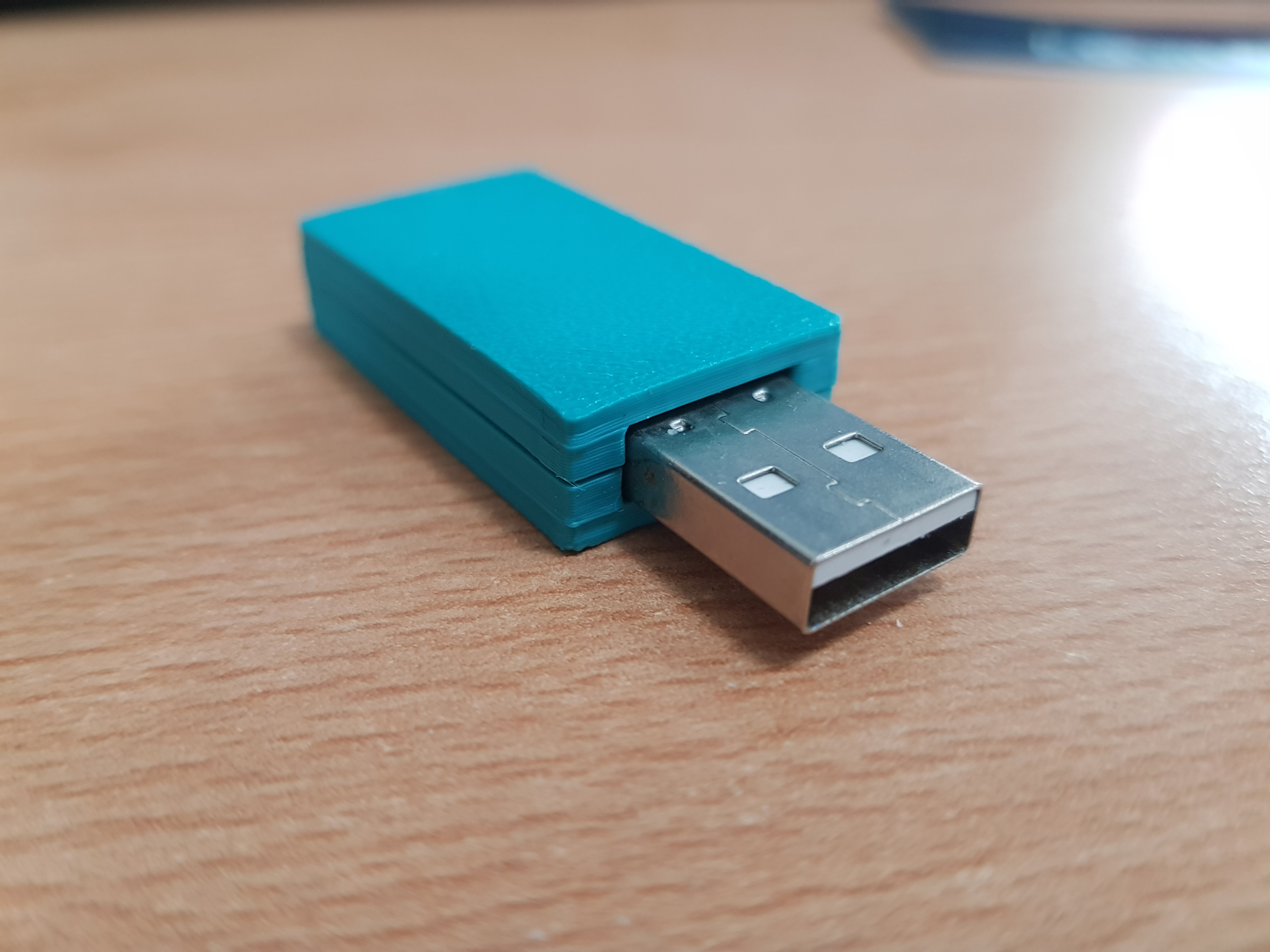

A	B	C
		test1.FCStd

A	B
	store.FCStd
