Conception et Design / introduction à la fabrication additive¶

Contenu: Techniques de production d’artefact et/ou prototype
Design 3D, plan d'expérience, documentation

Contextualisation

Le cours d'aujourd'hui se concentre sur l'introduction au prototypage en fablab , avec un accent particulier sur la conception et le design, incluant une initiation à la fabrication additive. Nous, étudiants du BUT TC MDEE en 3ème année de l'IUT de Bordeaux, seront guidées à travers les étapes de création d'un porte-clé en utilisant des outils libres, avec une emphase sur la documentation du processus.

Voir plus

Porte clé

(Travail en binôme avec Octave Gresy-Caussou)

Contraintes :

- 5*5cm maximum.
- 2 modèles ou 2 exemplaires.

Conception du Porte-Clé

Etapes de la conception d'un porte-clé :

1. Idéation

- Brainstorming des idées de conception pour le porte-clé.
- Sélection d'un concept final en tenant compte de la faisabilité et de l'esthétique.
- Consultation de ressources visuelles pour inspirer le design.
- Analyse des tendances actuelles en matière de porte-clés.

Nous avons commencé par un brainstorming créatif pour générer plusieurs idées de conception pour notre porte-clé.
Octave et moi aimons l'univers du manga, on est donc parti sur des pistes dans cet univers.
Après évaluation de la faisabilité et de l'esthétique, nous avons sélectionné un concept final qui reflète nos préférences: la prime de Roronoa Zoro.

Choix de l'objet

Modèle choisi

2. Conception avec Inkscape


- Atelier Inkscape pour la création du design du porte-clés.
- Utilisation des outils Inkscape pour reproduire le concept numérique.
- Ajustements des dimensions, couleurs et détails selon les préférences.

Réglage de la Machine via l'Ordinateur :
-Importation du fichier sur JobControl, le logiciel dédié.
-Ajustement des paramètres en fonction du support de découpe, ici une plaque de plexiglass.
-Adaptation de la puissance et de la vitesse pour chaque couleur de l'image (paramètres de gravure pour le noir, paramètres de découpe pour le rouge). Notons que la vitesse influe sur la profondeur de la gravure, et la puissance sur son intensité.
-Visualisation de l'aperçu en double-cliquant sur l'image pour s'assurer de la clarté des couleurs et de leur opacité.
-Positionnement de l'Image sur le Support :

Placement précis de l'image sur le support en fonction de la zone à découper.

3. Découpe Laser du Porte-Clé

- Utilisation pratique de la machine de découpe laser pour découper le porte-clé.
- Vérification de la précision de la découpe.
- Réglages supplémentaires si nécessaire.

- Installation du support de découpe dans la machine
- Connexion de l'ordinateur à la machine.
- Ajustement de la hauteur du plateau de découpe en utilisant un petit bout de métal comme référence, en le remontant jusqu'à ce qu'il touche le plateau.
- Activation du système de ventilation.
- Abaissement de la vitre de protection.
- Lancement du Processus de Découpe :

Démarrage de la découpe à partir de l'ordinateur.

Récupération du porte-clé une fois le processus de découpe terminé

Externes :
4. Sensibilisation aux Outils Libres

- Présentation de la philosophie des logiciels libres.
- Discussion sur l'application de ces principes dans la conception du porte-clé.
- Intégration de fonctionnalités open-source dans le design si possible.

5. Formation et Découpe Laser

- Formation sur les principes de la découpe laser.
- Transfert du design Inkscape vers le logiciel de la découpe laser.
- Paramétrage des options de découpe en fonction des matériaux utilisés.

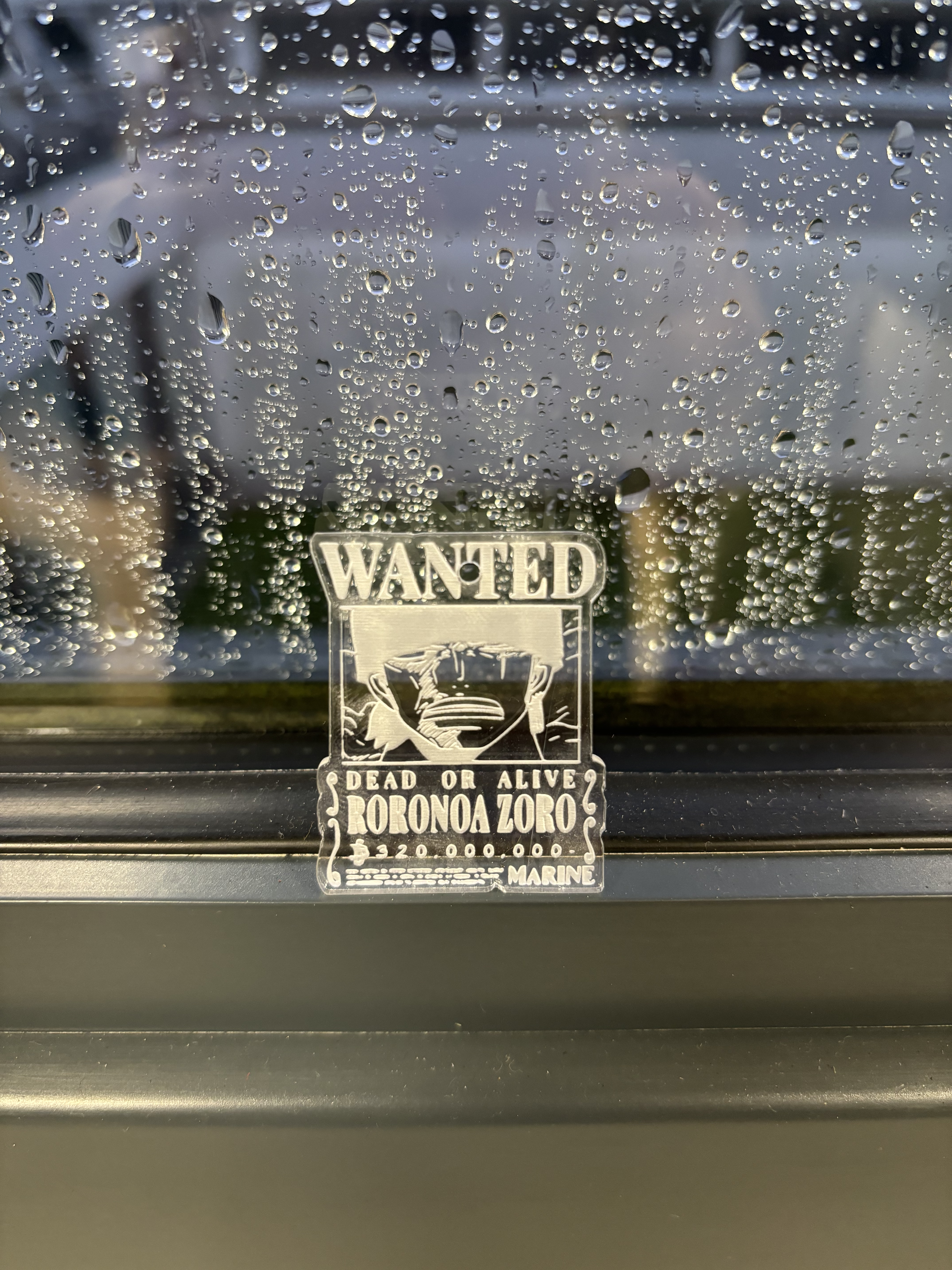

Résultat final :
posterOP.svg

Bibliographie

Titre Liens
Modèle choisi https://www.redbubble.com/fr/i/poster/Zoro-Wanted-Poster-Vecteurs-noirs-Pas-de-fond-par-InkStop/137370006.LVTDI
Tuto Inkscape : Détourer une image https://www.youtube.com/watch?v=rFpnOPwg6SA&ab_channel=Smart%26Fair
Cours de Jean-Baptiste Bonnemaison et Pierre Grange Praderas.
