Ludovic De Saint-Viance¶
12/05/2026¶

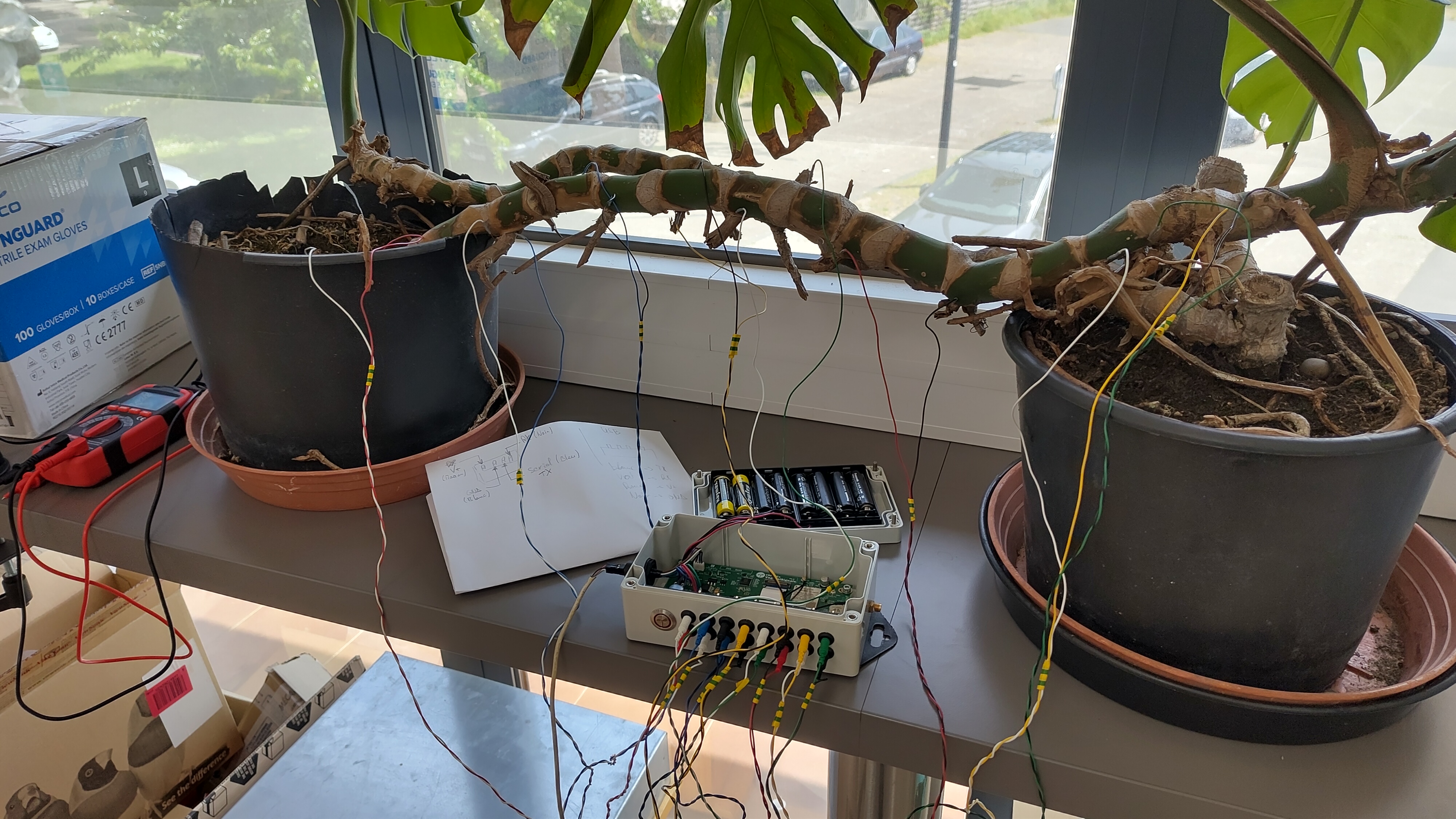

Projet Plante Connectée¶
- Attente de nouvelles des constructeurs pour le nouveau capteur
- Utilisation de l'ancien capteur
-- Récupération de donnée effective
-- Test de récupération de données pendant le weekend passé
-- Le capteur s'est éteint au bout de 2h, plus de pile
- Création d'un cable pour alimenter l'ancien capteur sans pile depuis le secteur
-- Etude de l'ancien capteur
-- Création du nouveau cable
06/05/2026¶
Projet Plante Connectée¶

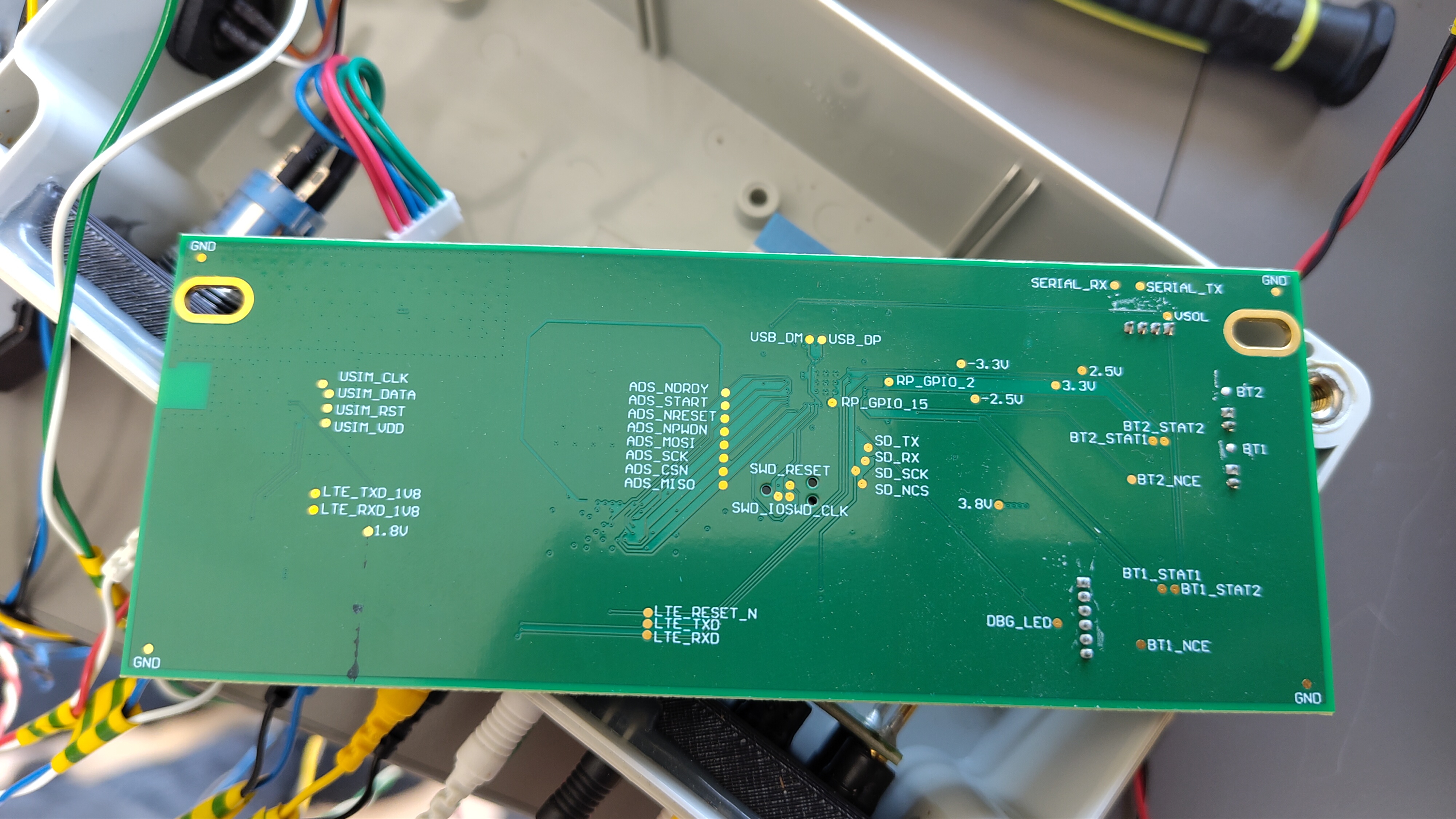

- Analyse plus en profondeur de la carte du capteur
-- Analyse de chaque composant de la carte (grâce à leur ref)
-- Le MPU est un RP-2040
-- Le MPU ne contient pas le programme à exécuter https://pip-assets.raspberrypi.com/categories/814-rp2040/documents/RP-008371-DS-1-rp2040-datasheet.pdf?disposition=inline
-- Pas de composant EPROM trouver pour contenir le programme avec les REF (en cherchant sur google)
-- Analyse d'autre boards avec un RP-2040 et une EPROM
-- Attention plus particulièrement https://github.com/sbcshop/Micro_RP2040, avec son schéma https://github.com/sbcshop/Micro_RP2040/blob/main/Design%20Data/SCH%20Micro%20RP2040.pdf
-- Attention sur le schéma des pins du MPU https://www.circuitstate.com/pinouts/raspberry-pi-pico-rp2040-microcontroller-board-pinout-diagrams/
-- Forte suspicion que l'EPROM soit le composant 1P226 0Q50DX non référencé sur google.
30/04/2026¶
Projet Plante Connectée¶
- Création d'un projet sur arduino basé sur l'exemple BLINK qui envoit ON/OFF sur le serial

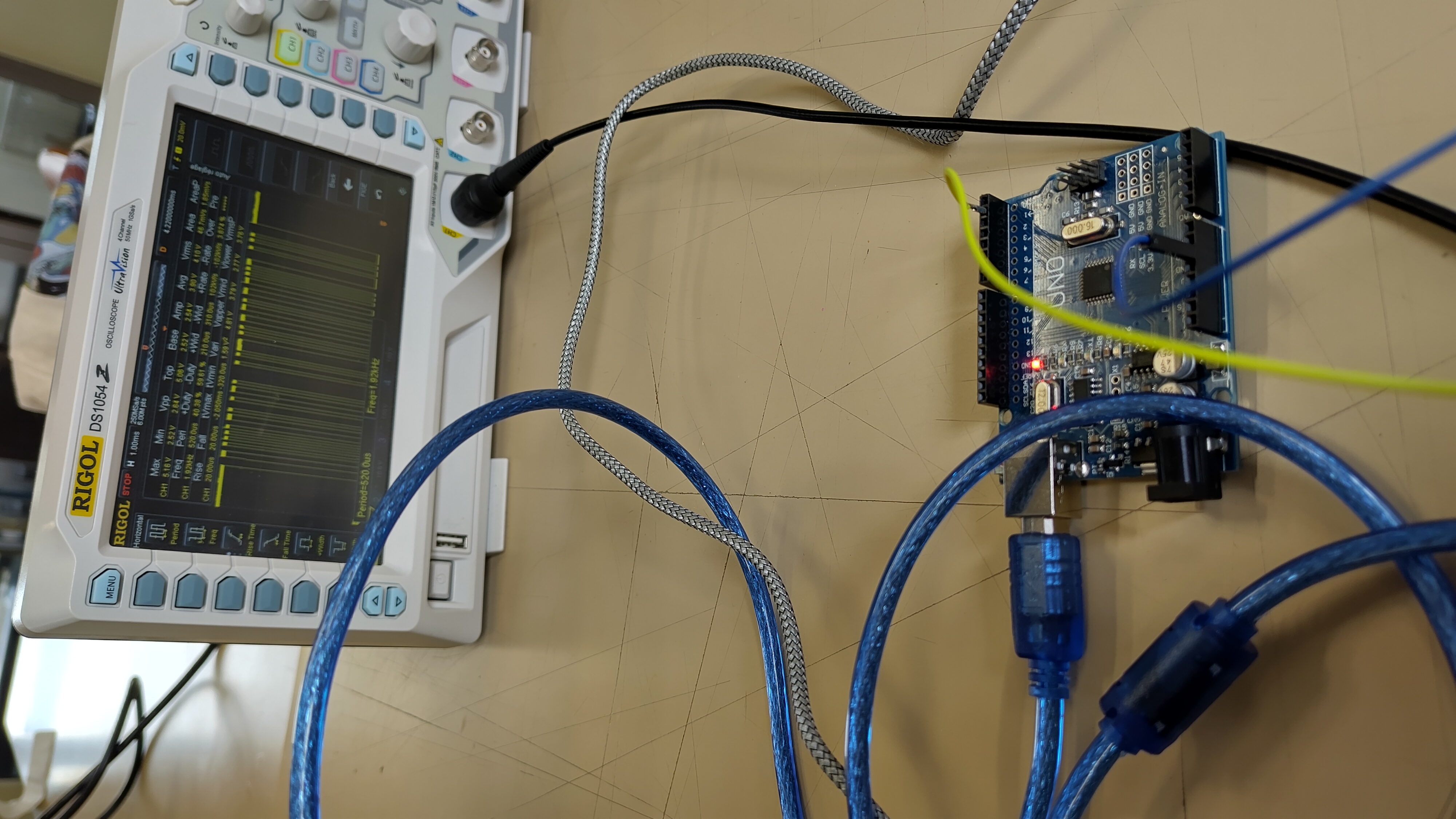

-- Analyse des sorties RX/TX avec l'oscilloscope (signaux visible)
-- Analyse des sorites RX/TX avec le bus pirate (signaux visible)
23/04/2026¶
Projet Plante Connectée¶
Sources: https://projets.cohabit.fr/redmine/projects/communication-racinaire/wiki
- Problème pour récupéré les données sur la carte SD
-- Peut-etre les 20mins
-- Peut-etre la plante

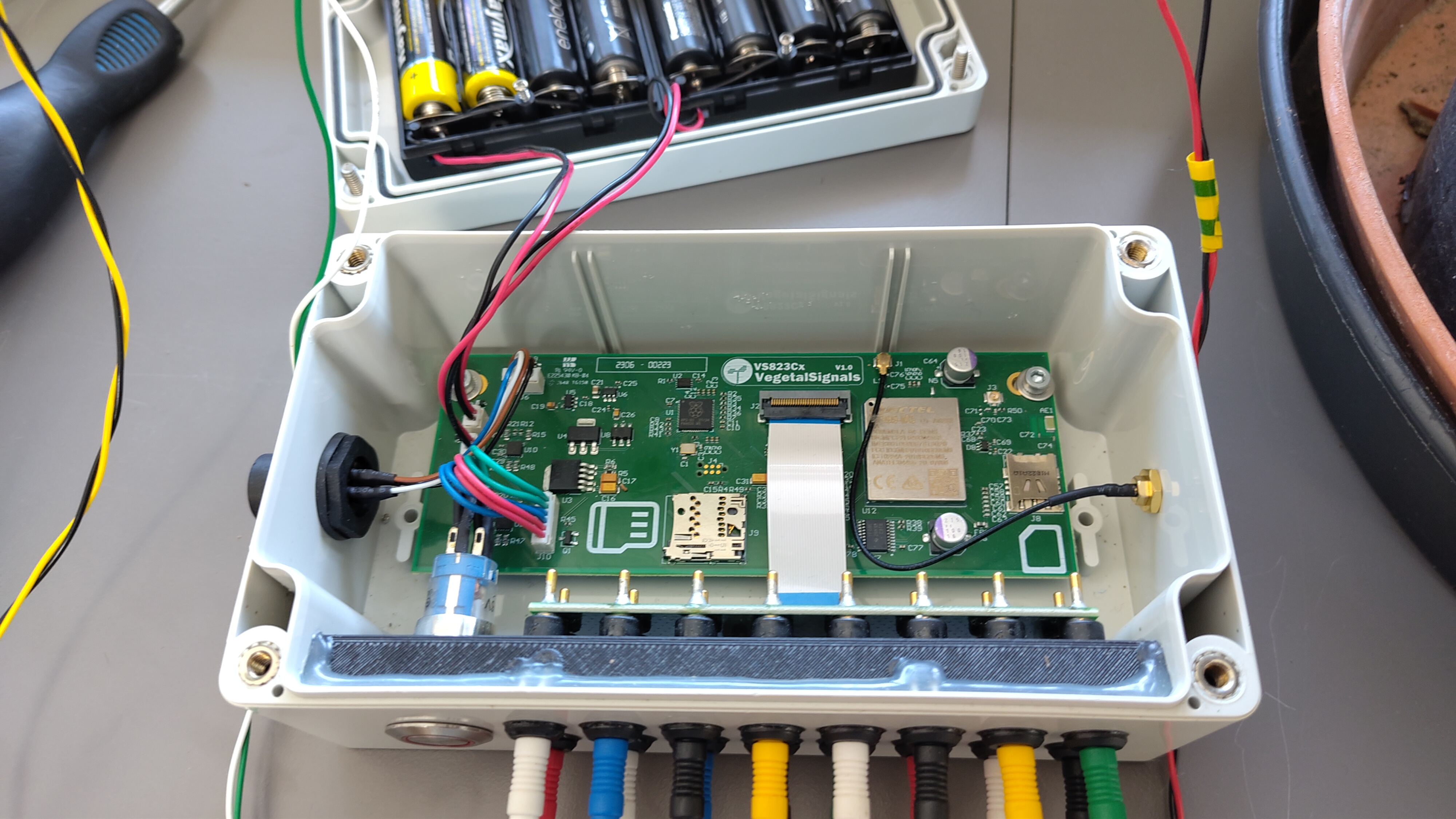

- Etude de la carte
-- Communication série
--- Cable usb série (Blanc TX, Vert RX, Rouge V+, Noir GND)
--- Sortie carte série (Bleu TX, Noir RX, Marron V+, Blanc GND)
- Problème pas de communication série
-- Pas de détectection sous Linux une fois le cable usb branché
--- Peut-etre pas d'envoi de la carte
--- Peut-etre donnée trop brutes pour Linux
- Etude à l'oscilloscope
-- Pas de visibilité de signaux sur RX et TX
-- Pas de visibilité de signaux sur l'antenne
--- Peut-etre oscilloscope pas assez précis
--- Peut-etre pas de signaux envoyés
