Machine à granité

CE PROJET EST TOUJOURS EN DEVELOPPEMENT !!
IL MANQUE ACTUELLEMENT :
- Un moyen de fixer efficacement les éléments en dessous de la boite.
- Le modèle de l'hélice hélicoïdale.
- Le moyen de relier l'hélice hélicoïdale au moteur à l'arrière de la boite.

Parce que c'est l'été !

h3 Description de la machine :

Capacité : 1 L
Temps de préparation : ~30 min

/!\ PAS DE MINUTEUR, STOPPER LA MACHINE MANUELLEMENT

Le schéma draw.io est disponible dans les fichiers de la page si vous souhaitez le modifier

Liste du matériel

2 dissipateurs de chaleur
1 radiateur de pc
2 ventilos de PC (12V)
6 modules peletier (12V)
??? pâte thermique
1 petit moteur (pour faire tourner l'hélice)
2 plaques d'aluminium 2mm 20x10cm
1 alim 12V 400W
1 boite en plastique alimentaire (fichier STL ci joint)
1 capot pour la boite (fichier STL ci joint)
1 axe pour ouvrir le capot (fichier STL ci joint)
...

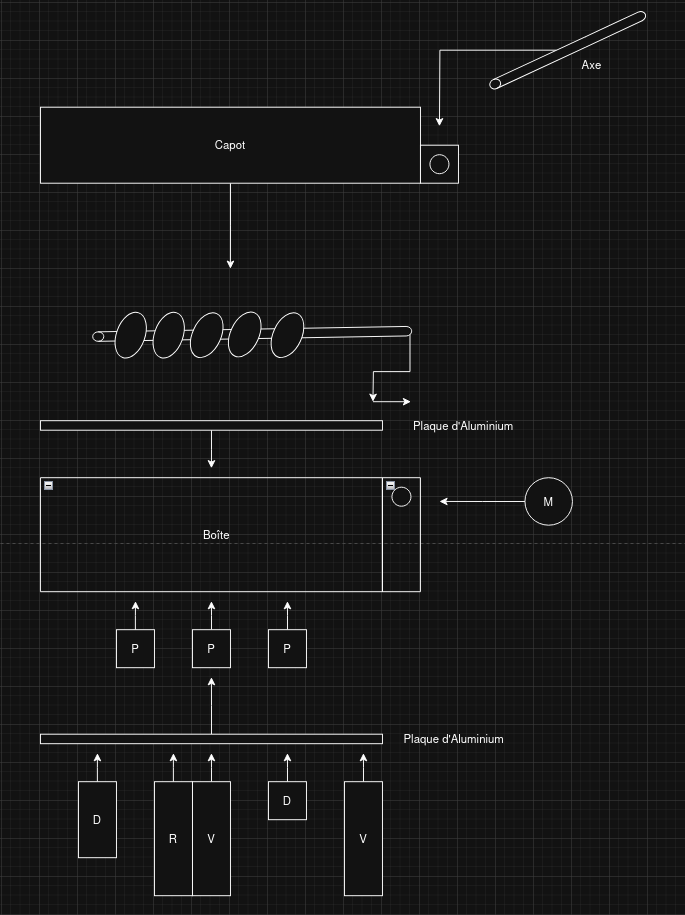

Schéma de montage

/!\ Penser à mettre de la pâte thermique entre les modules Peltier et les plaques d'alu, ainsi qu'entre les radiateurs/dissipateurs et la plaque d'alu !
/!\ La partie froide des modules Peltier (celle avec des inscriptions en général, se référer à la marque) doit être orientée vers la boit (pour refroidir le contenu), sinon la machine sera inutilisable !

Legende :
M = Moteur
P = module Peltier
V = Ventilateur
D = Dissipateur
R = Radiateur
La tige avec des ovales en biais représente la tige avec une hélice hélicoïdale

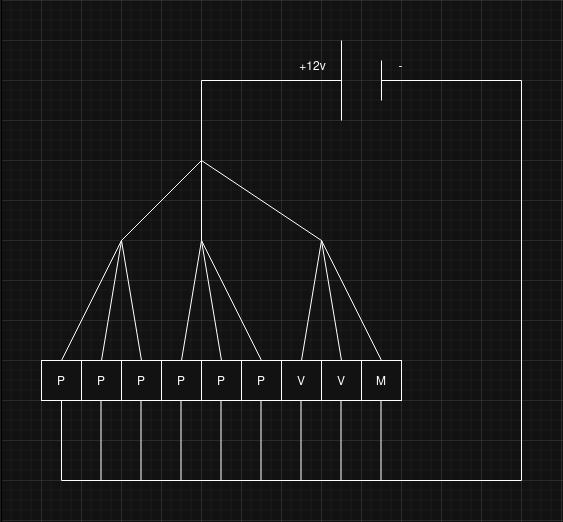

Schéma électrique

Légende :
P = module Peltier
M = Moteur
V = Ventilateur
