Mandela Bechet¶
Étudiant en BUT informatique, module de réorientation en vue d'un BTS ciel.
Bénévole au fablab.
Missions¶
Choix d'un nouveau serveur¶
Le fablab possède actuellement un serveur de récup (i7, 16 Go de Ram, 2 SSD, 2 alims).
Ce serveur fonctionne bien mais consomme trop.
Il faut Chercher un nouveau hardware: carte mère + CPU + Alim ou un mini serveur déjà assemblé.
Recherches 06/03/2023:
Mini serveur
Découverte

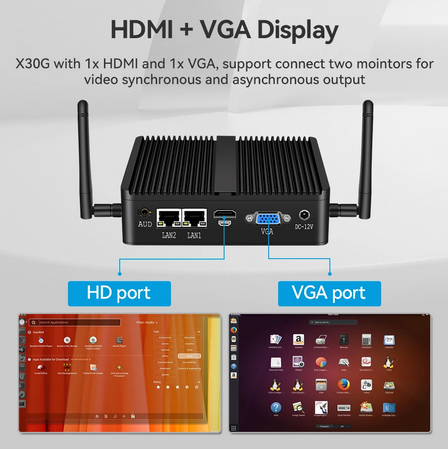

Résumer:Ce mini serveur (XCY Intel Celeron J4125, 4 cœurs 4 fils, 4M Cahce, 2.0GHz, jusqu'à 2.70GHz 8G de Ram,4 SSD, 1alims, TDP de 6W)
Consommation idle d'après les test d'un utilisateur sur certains systèmes d'exploitation(il prend bien en compte linux).
Mini-PC N4100 avec Windows 10 (sans activité particulière) : 4.5W
Mini-PC N4100 avec TrueNAS Scale (sans activité particulière) : 5W
Mini-PC N4100 avec Unraid 6.9.2 (sans activité particulière) : 5,5W
Mini-PC N4100 avec Recalbox 7.1.1 (sans activité particulière) : 8W
prix:€ 147,51
Conclusion:règle le problème d'alimentation mais à des capacités amoindries comparaît au précédent serveur. Et n'a pas de ventilateur . Non retenu il est nécessaire qu'il fonctionne i5 minimum avec deux disque dure
dans ce cas il n'y en a qu'un seul mais il est du bon type.
Nouveau Hardware par composant:
Carte mère avec CPU intégrer
spécificiter: 16 Go de Ram
Processeur
spécifiter:12 CPU,il a un ventilateur
"Alimentation":
(Choix Confirmé possible)

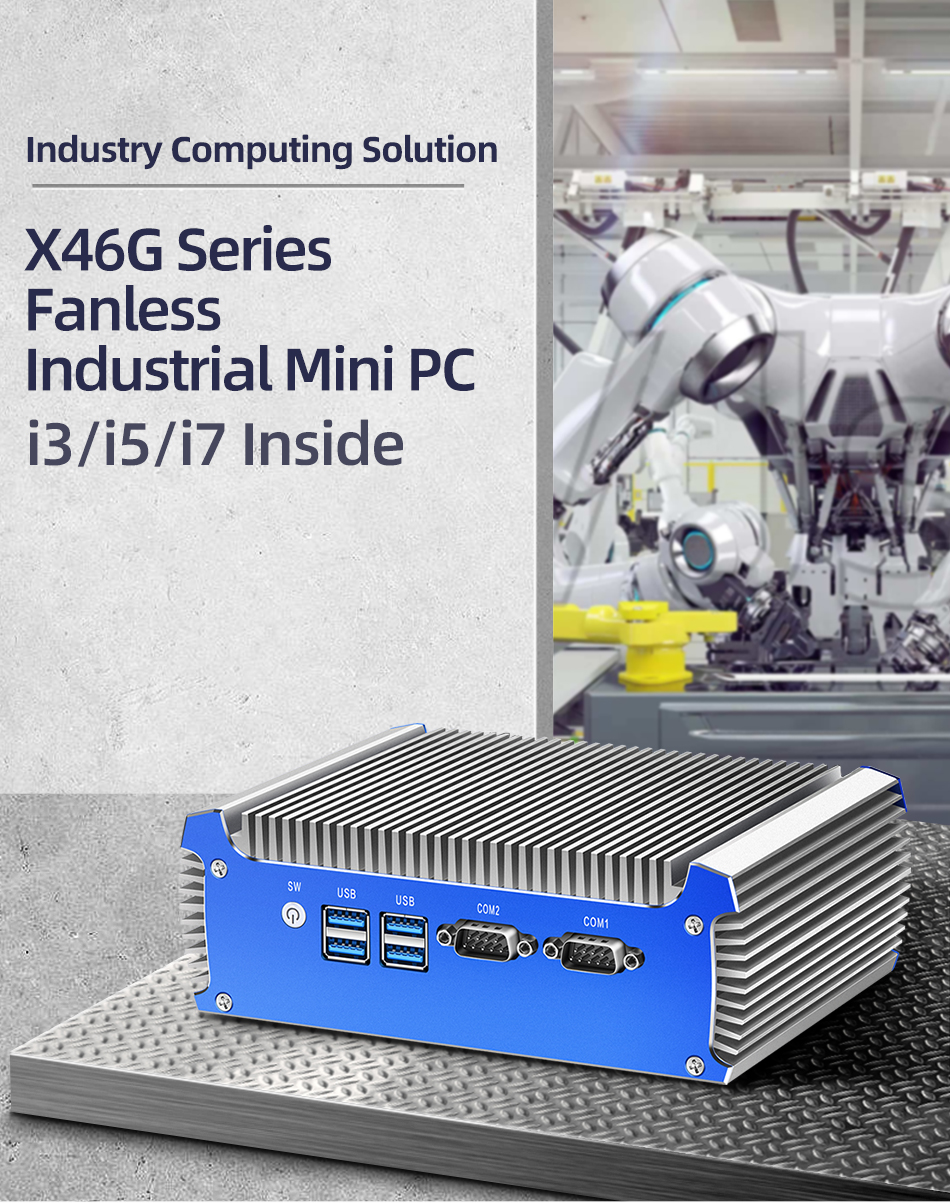

Mini serveur 1.0
Pour répondre aux exigences voici un nouveau modèle pour être un serveur celui-ci y répond mieux.
Prix:€ 328,59
Spécificité: Dual SSD Prise en charge de 1 x SSD mSATA + 1 x disque dur/SSD SATA 2.5"
Intel Core i7 5500U, 2 cœurs 4 threads, Cache 4M, 2.40GHz jusqu'à 3.00 GHz, TDP: 15W.
Pour ces modèles:5005U/5200U/5500U prise en charge maximale de 16Go de Ram.
1x câble d'alimentation SATA et câble SATA.
Système d'exploitation pris en charge: Win 10/8.1/7, Linux, ubuntu, Openelec, etc.
Puissance
Entrée: DC100-240V AC/50-60Hz
Sortie: DC 12V-5A/3A
Conclusion:dernière partie à trouver vérifier que l'alimentation est bien inférieur à 20W en activité. l'espace de stockage à déjà était vérifier avant.
Recherche 07/03/2023
TDP: le TDP a glissé d’une valeur initialement prévue pour les ventirads, issue de la microélectronique, vers une appellation marketing parfois trompeuse.

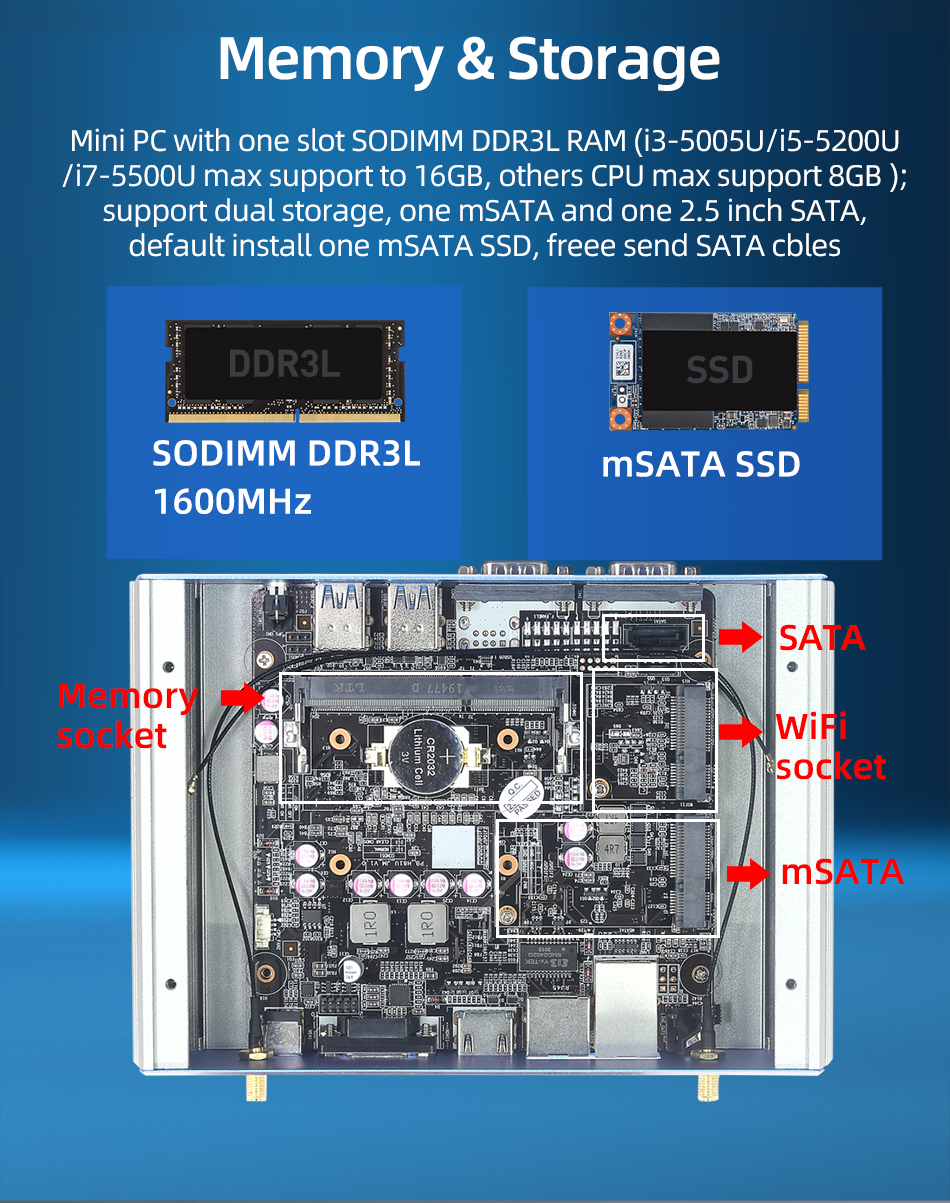

Espace de stockage
Port Ethernet
2 x RJ45 10/100/1000Mbps Realtek 8111F gigabit Ethernet
Prise en charge du réveil sur LAN, des paramètres de réveil S5 RTC, du démarrage PXE, de la restauration de la perte de courant alternatif.
Résumer des recherches sur l'alimentation de ce jours:
Après avoir recherché pendant plusieurs heures l'alimentation idle de ce produit je peux affirmer que la consommation idle en puissance sera forcément inférieur à 20W en prennant en compte ces site.
TDP:15W
Découverte
TDP
*Recherche 09/03/2023
Solution de secours:

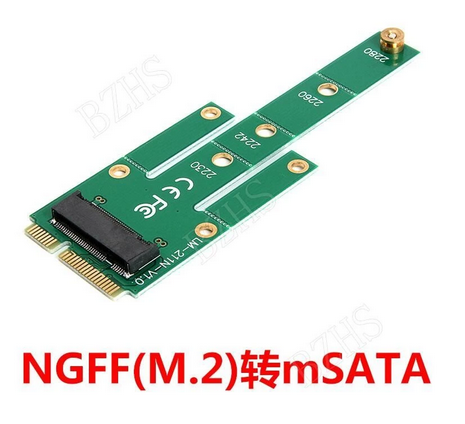

A savoir que le mSATA et le M.2 SATA c'est le meme protocole. Uniquement le connecteur qui change, il est donc possible, pour quelques euro d'avoir des cartes d'adaptation mSATA vers M.2 NGFF ( M.2 SATA ).
* prix:9,90€*
KALEA-INFORMATIQUE © - Adaptateur SATA vers mSATA - Pour monter un disque dur SATA en lieu et place d'un SSD mSATA *
Lien Adaptateur correcte
*LISTE DE SITE AFIN D'AIDER A LA RECHERCHE
Site souvent utiliser pour faire des recherches sur les nas
Kit upgrade
Carte mères
Mission (2)
Support pour stabiliser moyen de transmission message(urne toboggan)¶
13/03/2023

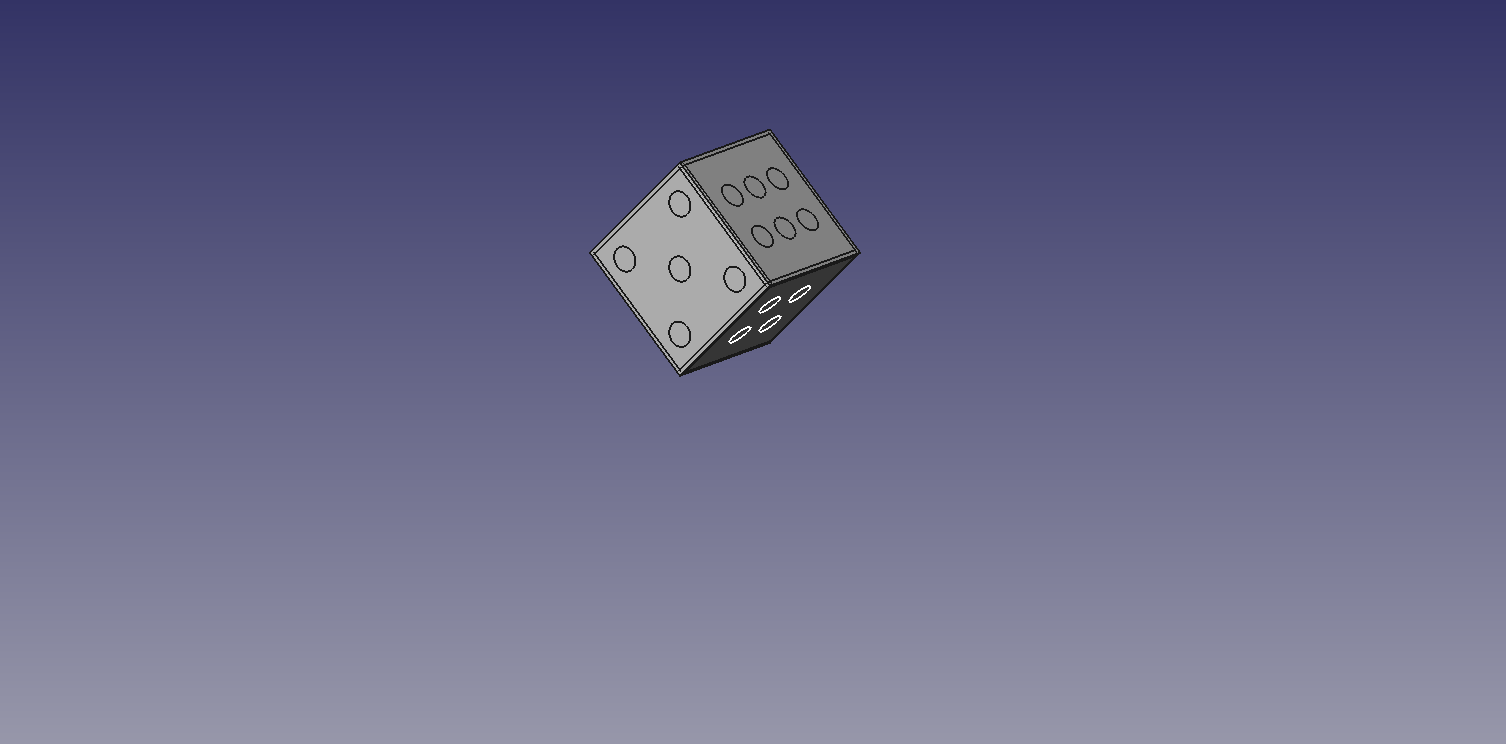

Apprentissage de FreeCAD
Fin du tutoriel dès
14/03/2023

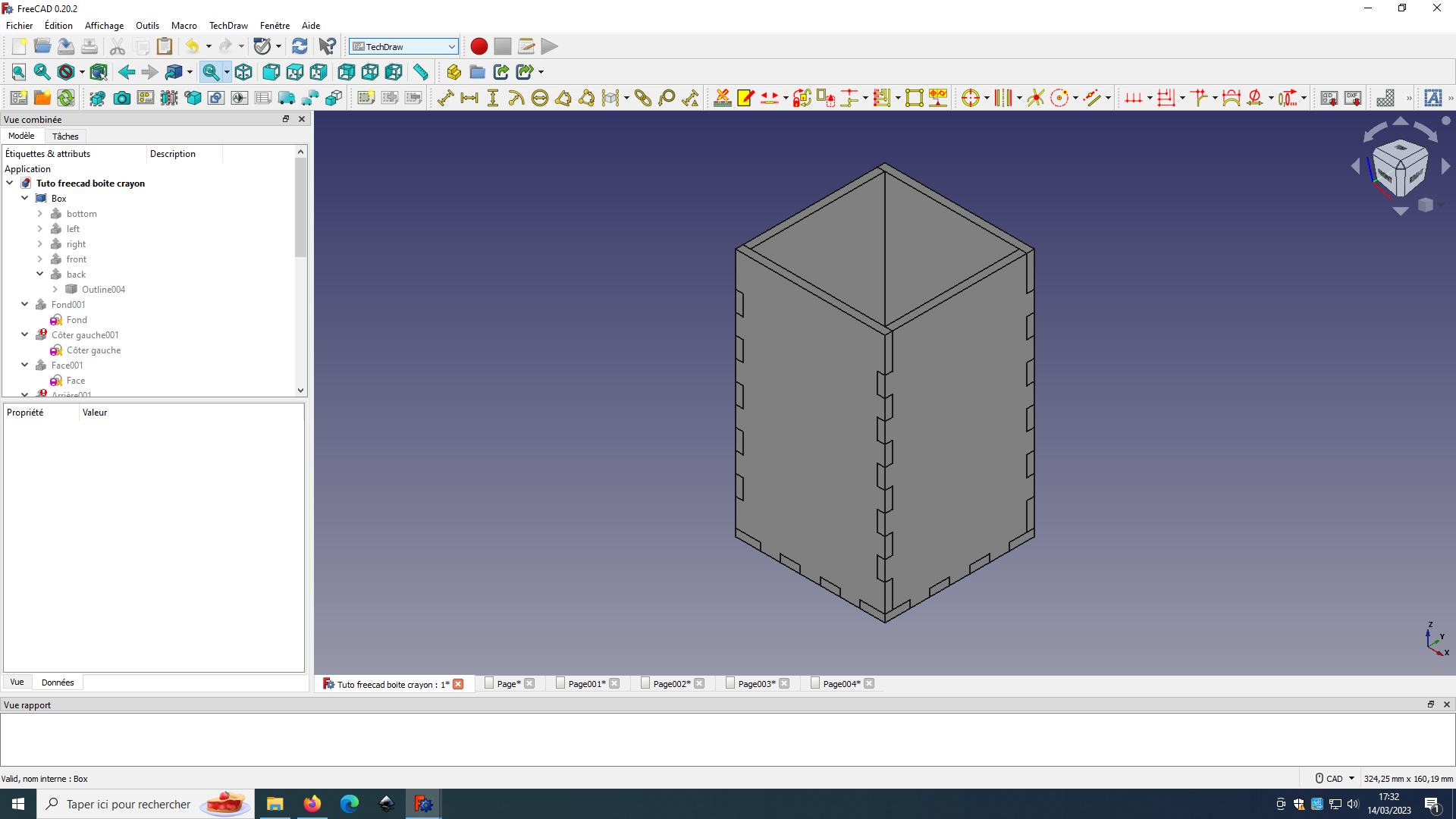

Fin Tutoriel pot-a-crayon
Mais va continuer demain pour améliorer le design.Avec inScape
16/03/2023

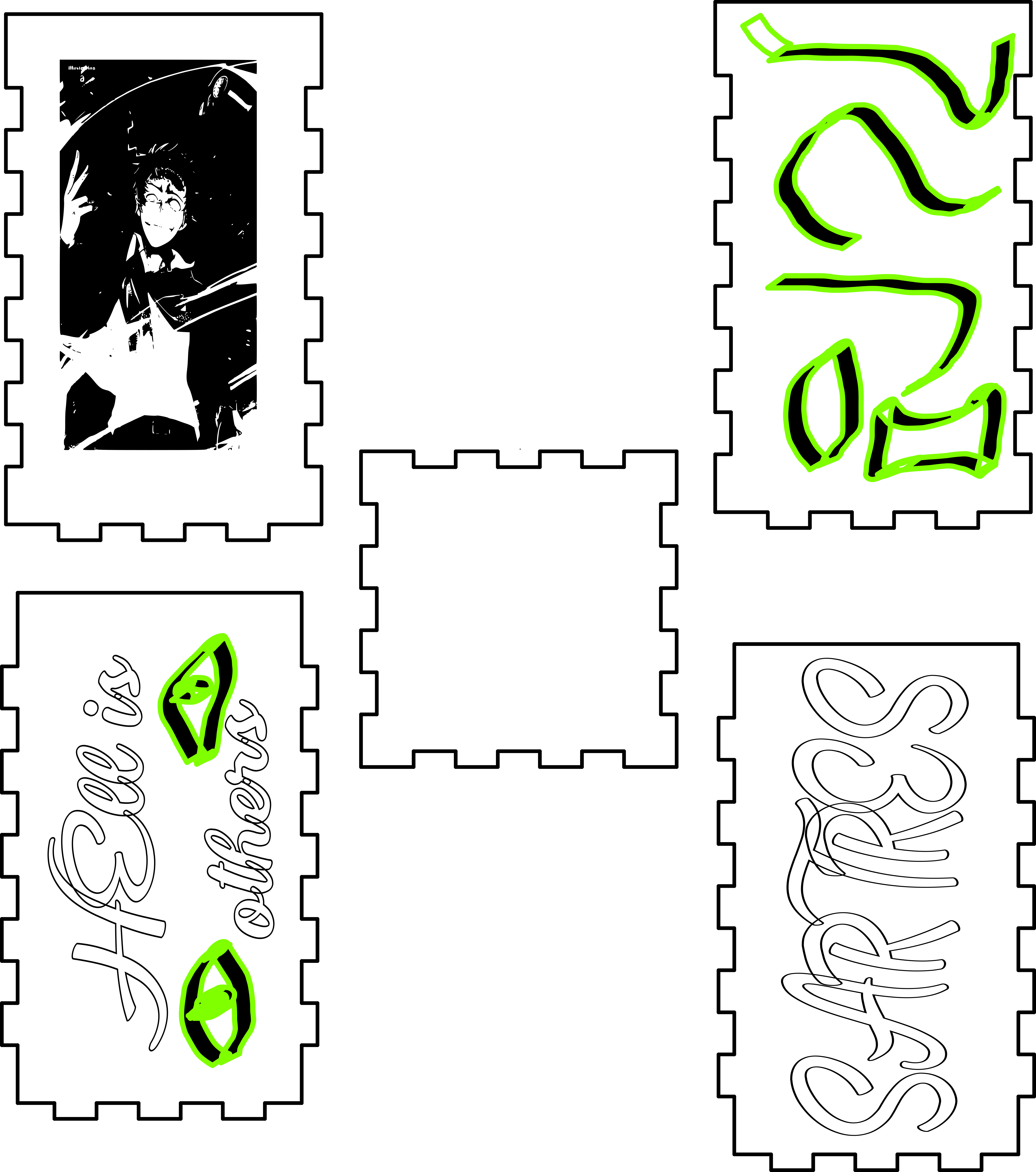

Fin du design pot a crayon
