Chapitre I : L'initiation au cours de communication numérique¶

Lundi 4 mars 2024

Ô Lecteur
F ais le plein d’idées, dessine, crayonne,
A joute des photos, des notes et des schémas,
B ricole, bidouilles, et fais des erreurs,
L e journal de bord est une mine d’idées,
A vec lui, tu progresses et tu t'épanouies,
B ienvenue, lecteur, utilises ce journal à ta guise.

Par souci de cohérence, je dois dire que mes compétences dans le domaine informatique sont moyennes, mais je connais les bases. En ce sens, le cours de communication numérique est un véritable apprentissage et d'ailleurs, j'adore apprendre. Voilà de quoi développer mon épistémophilie. Alors commençons simplement par : un porte-clés !

Mon TUTO¶

À l'aide du logiciel Inkscape qui est un logiciel de dessin, j'ai pu “dessiner ce que je voulais“ afin d'en faire un porte-clés ou un tampon. Il s'agissait de créer un carré dans le logiciel de 50 mm de largeur et 50 mm de hauteur.

• J'ai importé depuis mon ordinateur une photo prise de mon téléphone que j'ai préalablement rogné puis je l'ai superposé au carré.(Oui, j'ai menti, je ne sais pas dessiner.)

• Ensuite, j'ai vectorisé mon image qui se définit par "une transformation d'une image matricielle (pixelisée) en une image régie par des tracés géométrique" (source Wiktionnaire) tout en gardant la netteté.

• Une fois que le résultat m'a satisfait, j'ai copié l'image svg sur une clé usb et je me suis rendu à la découpe laser Trotec Speedy300 pour que ma création prenne forme.


  --> Pour obtenir une image au format .svg, il suffit de l'enregistrer dans ce susdit format.


• J'insère ma clé USB dans le moniteur relié à la découpe, puis il suffit de suivre le paramétrage suivant : ouvrir le fichier svg>lancer l'impression>préférence>choisir longueur et largeur souhaitées>lancement du logiciel de la découpe TROTEC Job control 10.60.

• Pour allumer la découpe, il faut appuyer sur le bouton POWER situé au dos de cette dernière.
1. Je place le support en bois de 5 ml que j'ai préalablement choisis dans le coin supérieur gauche de la machine.
2. Je réalise la mise à niveau à l'aide du petit outil en métal afin de trouver la bonne hauteur par rapport au laser, et ainsi avoir la découpe voulue.
3. Je lance la découpe.

Les plus avisés du groupe ont tenté le tampon, je suis restée sur la simplicité : le porte-clés.

Et voici le résultat :

WARNING : LES IMAGES QUI VONT SUIVRE PEUVENT HEURTER LA SENSIBILITÉ DES ÂMES SENSIBLES.

La photo-modèle (Elle s'appelle Roxanne) :

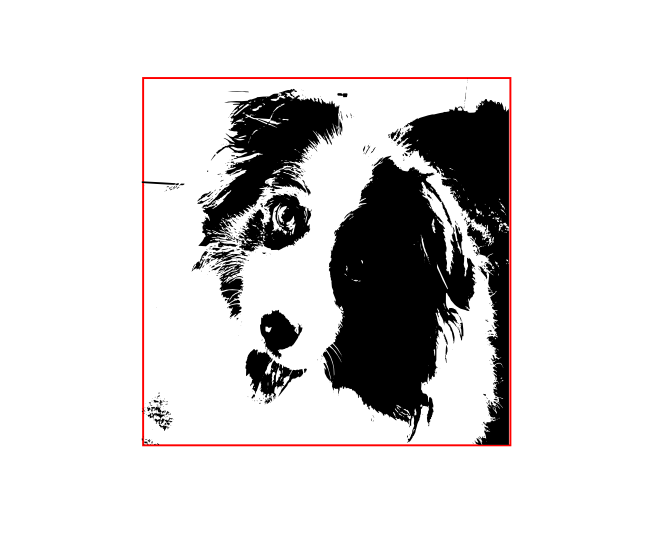

L'image vectorisée :

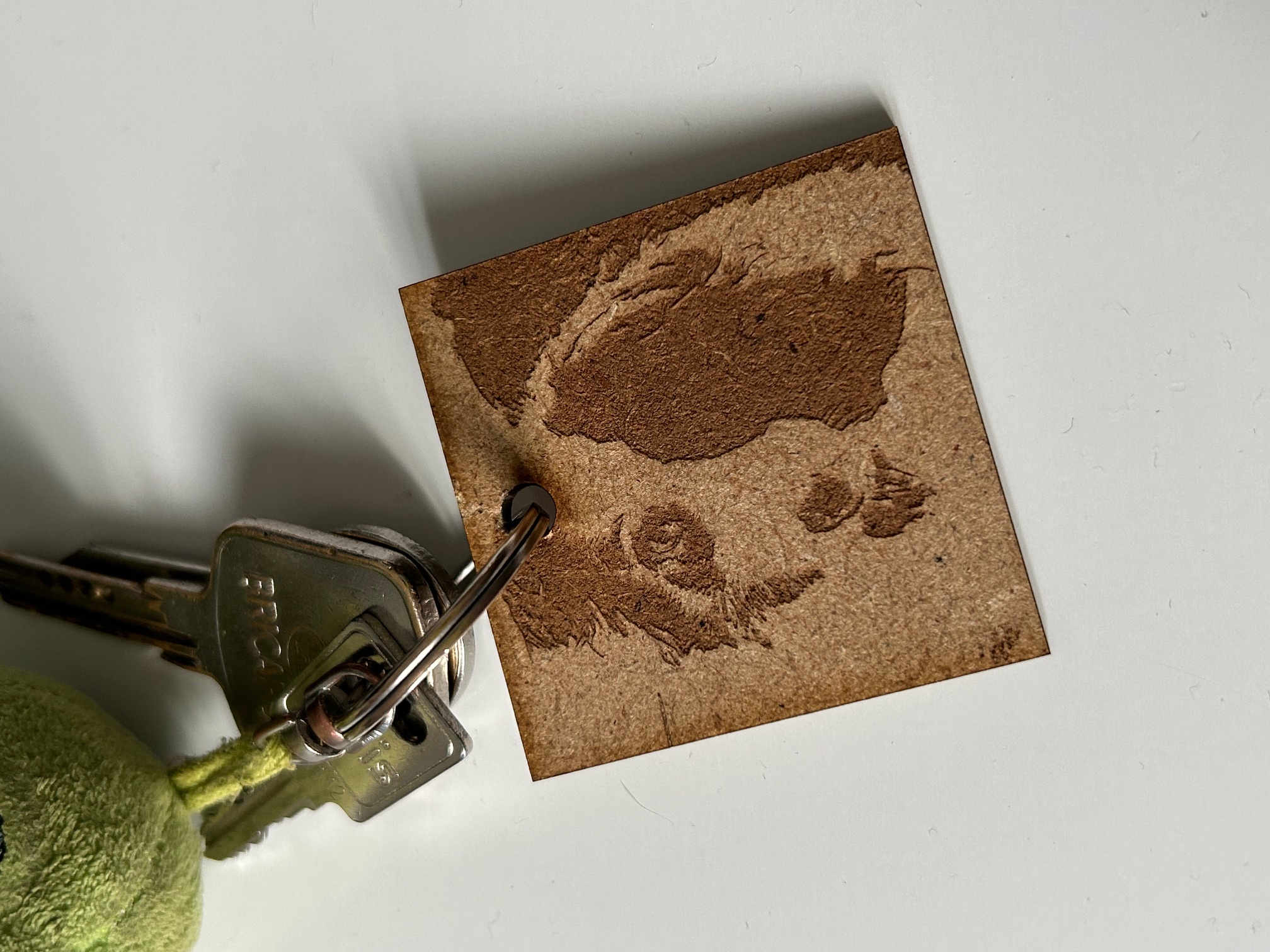

Le porte-clés :

BILAN¶

Je me suis amusée à faire ce porte-clés et j'ai aimé apprendre à manipuler une machine et un nouveau logiciel, c'était très instructif.
Voici le lien de mon image .svg si vous voulez vous amuser : Roxanne.svg

• Vocabulaire appris : Vectoriser

Chapitre II : Du dé à la 3D¶

Lundi 18 et 25 mars 2024

Mon TUTO¶

Cette fois-ci, j'ai réalisé et imprimé un dé à jouer grâce à une imprimante 3D.

• Après avoir installé le logiciel de dessin 3D nommé Freecad et avoir suivi le tutoriel suivant sur aquilenet.fr (https://tube.aquilenet.fr/w/p/1kRD5Ef5AVYJz3qydiStDN) de 51 minutes. J'ai rencontré un problème. On peut même parler de traumatisme : faire appel à mes souvenirs de géométrie (étrange pour une étudiante en Lettre, n'est-ce pas ?)
1. À force de persévérance, je suis parvenue à faire les faces de mon dé. (en rejouant et suivant le tutoriel.)
2. Pour la dernière face, j'ai fait quelque chose de différent (et ce n'est pas parce que l'énervement prenait le dessus...) mais parce que j'ai tenté l'originalité.

• La dernière face devait être le chiffre quatre, j'ai donc remplacé les quatre points habituels du dé par une fleur à quatre pétales.
1. Pour cette partie, le maître-mot était : im-pro-vi-sa-tion. Le résultat est donc approximatif !

--> Il est possible que les pétales ne se ressemblent pas entre eux et n'ait pas tout à fait la forme d'un pétale...
l'important, c'est que le dé soit fonctionnel, n'est-ce pas ?

1. Il s'agit de placer un cercle au centre de la face, et d'utiliser tout autour de ce dernier l'outil pour créer des ellipses, qui se nomme paradoxalement "Ellipse", et voilà comment on fait des pétales sur Freecad . :)
2. Passons à ma partie préférée : l'extrusion de ma fleur, il s'agit de donner cet effet "creusé" qu'ont les points d'un dé.

--> Nota bene : ne cherchez pas la définition du verbe Extruder sur internet, car on vous explique le mot par lui-même (ça
aide pas vrai ?)

• Pour finir, j'ai exporté mon dé au format Mesh (cf. Le Lion Bleu place Stalingrad à Bordeaux) appelé informatiquement .stl
  --> Cliquez sur .stl lorsque vous enregistrez votre fichier.

• Je l'ai importé sur Orcaslicer , un logiciel de découpe et d'impression 3D, dans lequel nous avons choisi une imprimante 3D mise à notre disposition soit la Bambu Lab Xa-Carbon et nous avons procédé au paramétrage de l'imprimante.
1. Il s'agit de paramétrer le pourcentage de remplissage du dé qui est de 15 % : cette donnée détermine sa dureté et son niveau soit 0,2 mm.

• Et l'impression a pu débuter : pour un dé, il faut compter 20 minutes.

Voici chaque étape de la conception de mon dé :

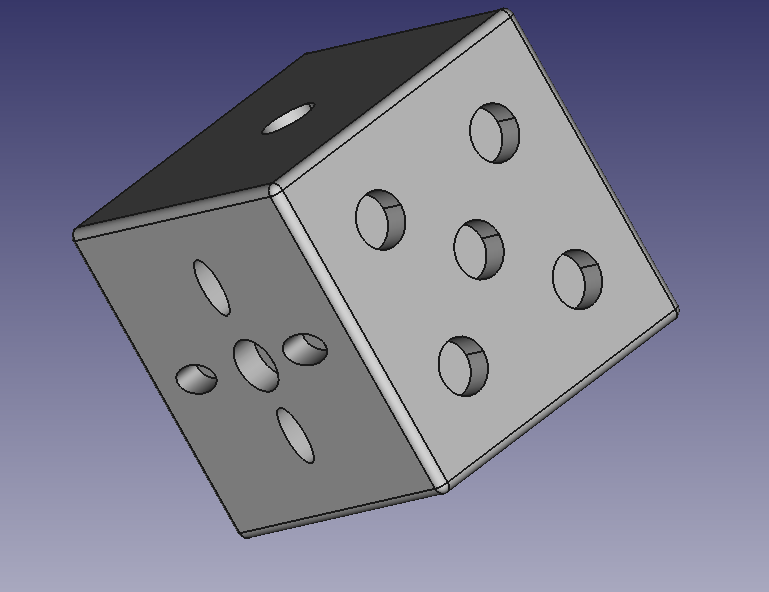

La conception sur Freecad :

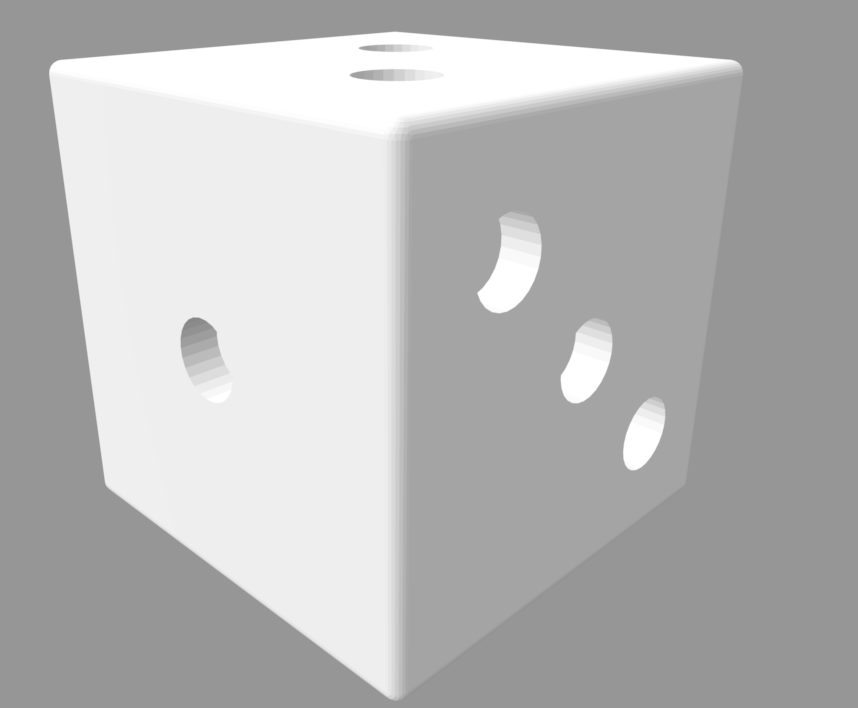

Le format Mesh :

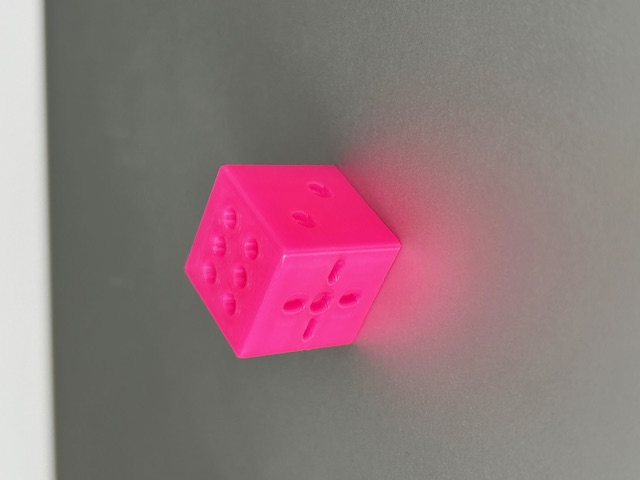

Le dé imprimé dans une couleur discrète :

BILAN¶

Je dois avouer que la prise en main du logiciel était fastidieuse pour moi parce qu'il y avait une logique mathématique-géométrique que je n'aime pas. Même si j'aime apprendre et m'améliorer dans les choses que je ne comprends pas, une aversion mutuelle domine entre les maths et moi. En ce sens, c'est tout à fait possible que l'agacement ait pris le dessus durant la formation du dé. Si je n'ai pas abandonné, c'est bien grâce à ma coéquipière qui à l'évidence s'en sortait cent fois mieux que moi.
--> moralité : ayez des ami(e)s doué(e)s en algèbre et en géométrie ou soyez cet(te) ami(e).
Et finalement, je suis plutôt fière et enthousiasmée du rendu de mon dé rose funky et de ma fleur approximative. Très instructif et récréatif.

• Vocabulaire appris : Extruder ; Mesh

Le lien de mon fichier Freecad : DeManonFreecad.FCStd

Chapitre III : Tampon et portrait¶

Lundi 8 et 15 avril 2024

Cette initiation touche à sa fin et pour marquer le coup, je reviens aux origines : le porte-clés.
Enfin, pour cette fois, je me lance dans la réalisation d'un tampon, et comme on ne change pas une équipe qui gagne : Roxanne fait son grand retour ! (Oui oui, ma chienne a un tampon à son effigie.)

La procédure se trouve être la même que pour le porte-clés, comme nous avons déjà notre fichier au format .svg nous nous rendons à la découpe laser Trotec Speedy300.

--> Ce qui change ce n'est que le support utilisé, nous n'allons pas graver un tampon dans du bois mais dans du caoutchouc !

• Nous avons utilisé et découpé un morceau de bois uniquement pour qu'il serve de support à mon tampon pour faciliter l'utilisation.

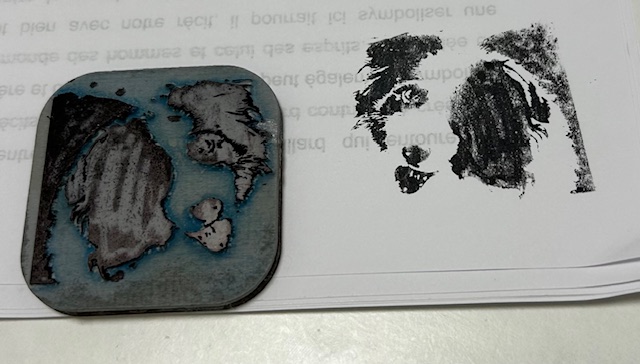

Voici ce que donne Roxanne en tampon :

Comme il me restait du temps avant la fin de la séance, j'ai réalisé le portrait gravé dans du bois, de mon compagnon et de moi-même.

La photo-modèle :

Là aussi, la procédure est exactement la même que pour le porte-clés. Seules les dimensions changent et c'est ce qui m'a fait défaut ! (quand je dis que les maths et moi ça fait deux)

À l'origine, je voulais un portrait dans lequel la nuance la plus claire dominait (car j'en avais vue un modèle au Fablab) mais si je suivais cette idée rien n'aurait été gravé sur le bois puisque la nuance la plus sombre ressortait.

• Alors dans le logiciel Inskape j'ai joué avec les nuances afin de pouvoir deviner les visages, et lorsque cela m'a plu :
1. Exporté en svg>clé usb
2. Direction découpe laser trotec speedy300
3. Clé usb dans moniteur>ouvrir le fichier svg>lancer l'impression>préférence>choisir longueur et largeur souhaitées>lancement du logiciel de la découpe TROTEC Job control 10.60.
4. Découpe allumée> mise à niveau> lancement de la découpe

SURPRISE

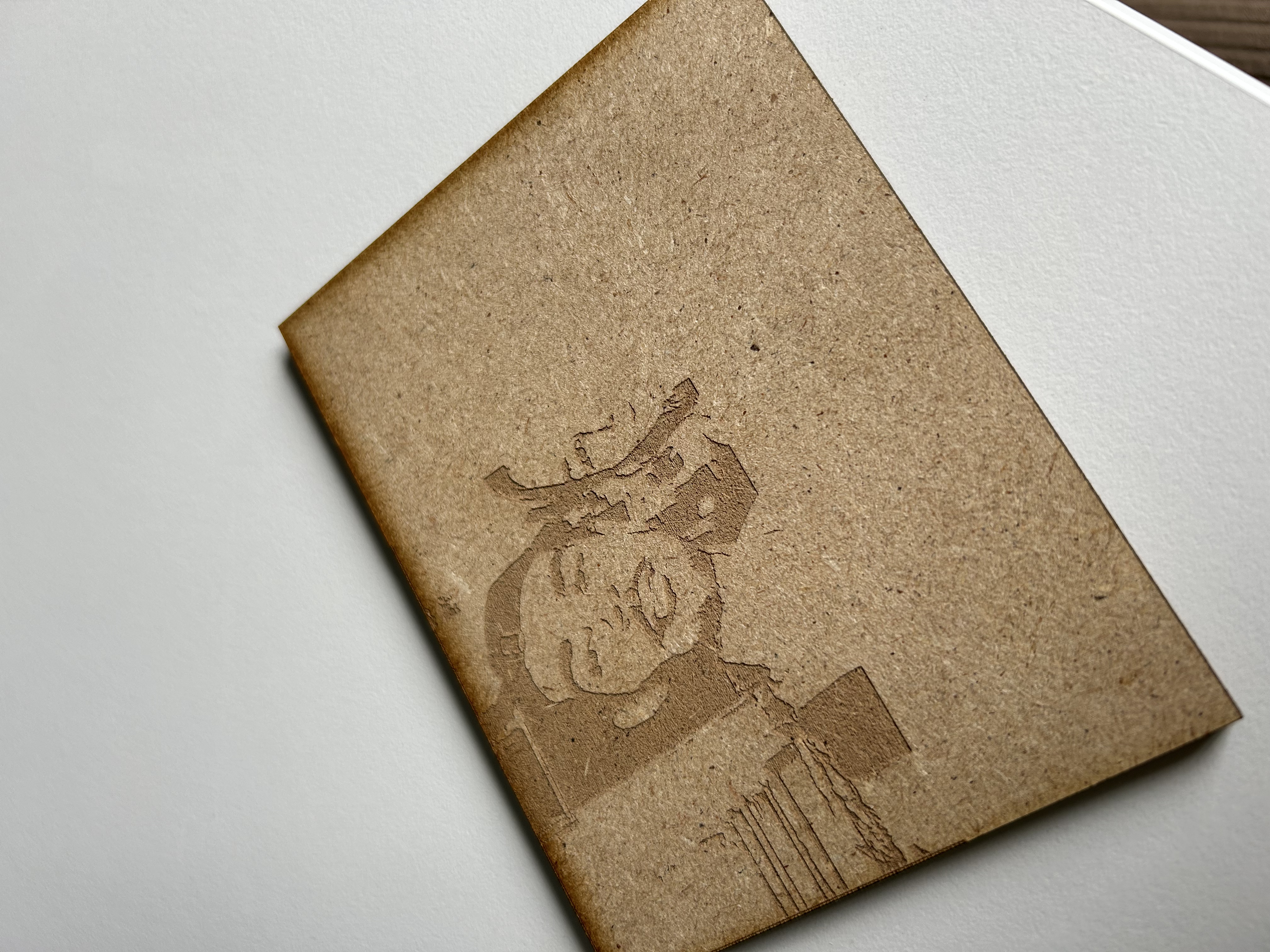

Le premier essai est un échec : mon visage est à moitié découpé-rogné, et l'image ne prend pas l'intégralité de la plaque de bois.

Preuve en image :

On ne se laisse pas abattre : on retente avec exactement les mêmes procédures en changeant les dimensions dans les préférences, vous vous en souvenez ?
--> "Clé usb dans moniteur>ouvrir le fichier svg>lancer l'impression>préférence> choisir longueur et largeur souhaitées>lancement du logiciel de la découpe TROTEC Job control 10.60."

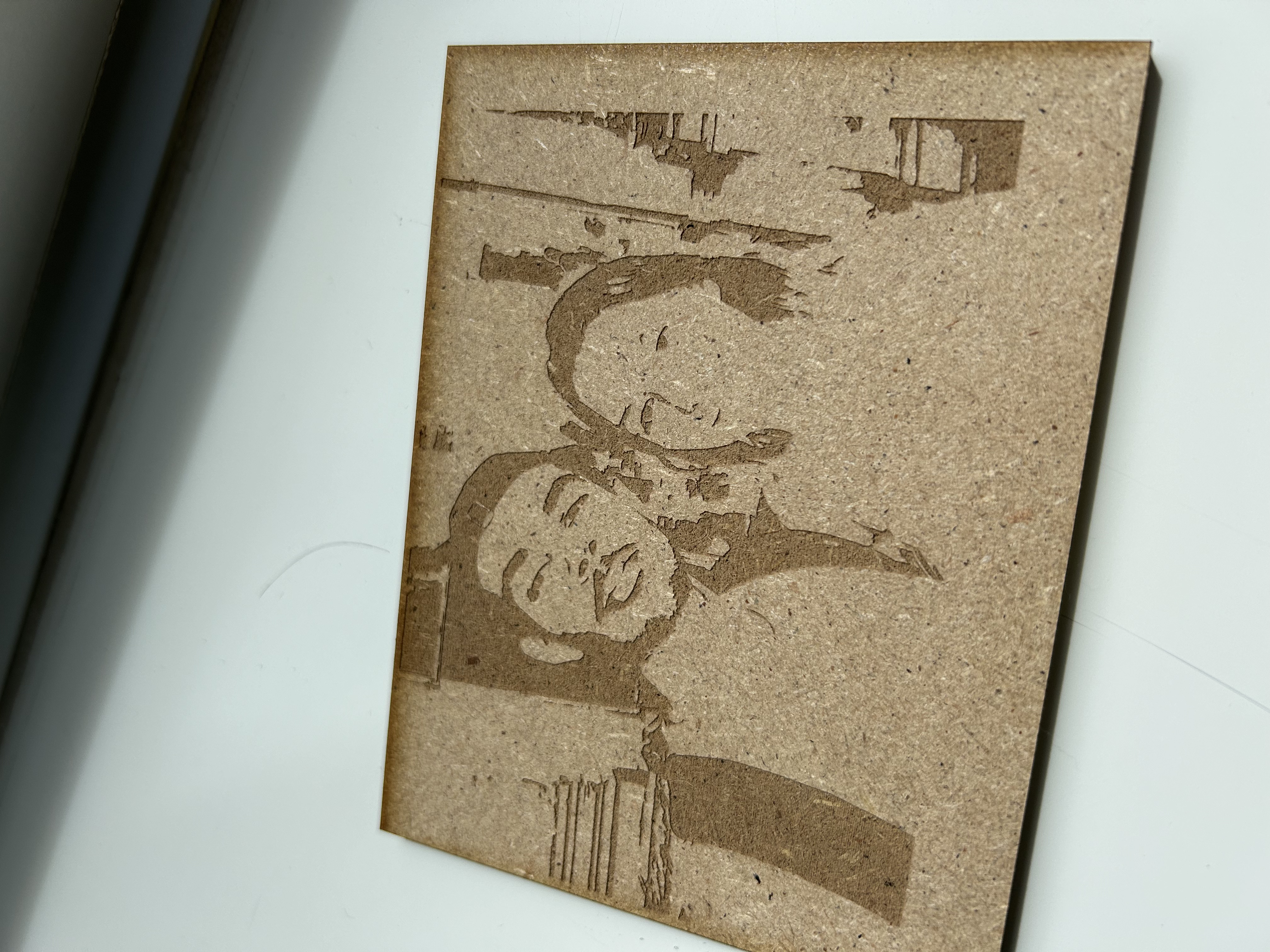

Et le résultat est bien moins médiocre :
La photo est décalée due à l'espace tout à droite de la plaque et se poursuit en bas montrant que je n'ai pas le compas dans l'œil, mais si on ferme les yeux... : le plus important est là !
Cette erreur vient de toute évidence de mon mauvais paramétrage de la longueur et de la largeur et si je suis tout à fait honnête : je n'ai pas retenu ces données. :)

Nota bene : c'est parfois utile de noter et de documenter ce que nous faisons pour éviter cette situation.

Mon image en .svg : Portrait.svg

BILAN¶

Ces deux dernières séances étaient complètement en autonomie : il s'agissait de se montrer curieux avec les outils et les machines qui nous entouraient, et de laisser libre cours à notre imagination. J'avoue être restée sur de la simplicité, mais cela ne m'a pas empêché d'apprécier ce que je créais.
Même mes erreurs me donnent envie de m'améliorer, car ne comprenant pas ce que je fais de mal, je dois tenter de comprendre et de me corriger.
J'ai aimé cet enseignement, car il était ludique et se différenciait énormément de mes enseignements habituels, en effet, ce n'était pas les sous-entendus d'un auteur que je devais analyser, mais ma propre approche à un domaine que je côtoie dans ma vie de tous les jours : l'informatique, mais qui pourtant m'a donné du fil à retordre. J'ai pu apprendre en créant et en m'amusant, cet aspect ludique m'a vraiment séduite. Très très instructif.

FIN¶
