Projet

Général

Profil

Maxime Pellen

page perso

"histoire le microbalance à quartz" : https://www.biologic.net/topics/quartz-crystal-microbalance-history-and-principles/

"Quelles sont les maladies des abeilles qui figurent sur la liste de l’OMSA ?" : https://www.woah.org/fr/maladie/maladies-des-abeilles-2/#:~:text=En%20cas%20d'infestation%20massive,de%20r%C3%A9sidu%20dans%20le%20miel.
la majorité des "maladies" décrites sont des infestations d'acariens qui ne sont détectables qu'en observant les abeilles ou les couvains

"section 3.2 'Apinae' du Manuel des tests de diagnostic et des vaccins pour les animaux terrestres de l’OMSA" :

"importance de mesurer et contrôler l'humidité à l'intérieur de la ruche" : https://www.apiculture.net/blog/comment-mesurer-lhumidite-du-miel--n343#:~:text=Pourquoi%20est%2Dil%20important%20de,a%20%C3%A9t%C3%A9%20mise%20en%20place.

Pourquoi est-il important de mesurer et contrôler l'humidité à l'intérieur d'une ruche?
car l'humidité à une influence directe sur la qualité du miel:
  • au delà de 20% d'humidité dans le miel celui-ci est exposé à un fort risque de fermentation
  • au delà de 18% le miel serait trop liquide et donc pas agréable à consommer
    il est donc capital de maintenir un taux d'humidité de l'ordre de 17% à 17.5%

"état de l'art de l'art sur les ruches connectées": https://www.snapiculture.com/wp-content/uploads/2021/10/BeeHave_Etat_de_lart.pdf

En quoi la température est un paramètre important dans l'entretient d'une ruche?
  • Température extérieure:
    La température extérieure peut avoir un effet très important sur l'intérieur de la ruche. Selon si le toit de ruche est en bitume ou en gravier la température sur le toit de la ruche peut varier entre 88°C et 60°C en plein soleil, en sachant que la température de fusion de la cire d'abeille et d'environ 60~65°C et qu'elle se ramollie à partir de 40°C, L'emplacement de la ruche par rapport au soleil peut poser de lourds problèmes structurels et il y a un risque que la ruche s'effondre sur elle même.
  • Température intérieure:
    La température intérieure de la ruche est un bon indicateur de la santé de la colonie, en général la température intérieure est contenue dans une gamme de 33~36°C, une température inférieure à cette gamme peut révéler un affaiblissement de la colonie. Si la température en dehors du couvain atteint les 30°C ou plus, la reine est en phase de ponte ce qui veut dire que la colonie s'étend.

détecter certains gaz en particulier grâce à la microbalance: https://pubs.acs.org/doi/full/10.1021/ac801786a
Usage des alcanethiols: https://www.sigmaaldrich.com/FR/fr/technical-documents/technical-article/materials-science-and-engineering/organic-electronics/self-assembled-monolayers?srsltid=AfmBOopIrgRJyae2OlZ65TWXHfMxPMQOskQkmnqudPTzF6e8qsSdOBEa

Pour rendre la microbalance sélective on peut faire croitre une couche d'alcanethiols qui auront pour rôle d'attraper en quelque sorte les atomes présents dans les pesticides nous permettant ainsi de mesurer leur concentration.

Reproduction de la microbalance openQCM

1ère étape: impression du boîtier

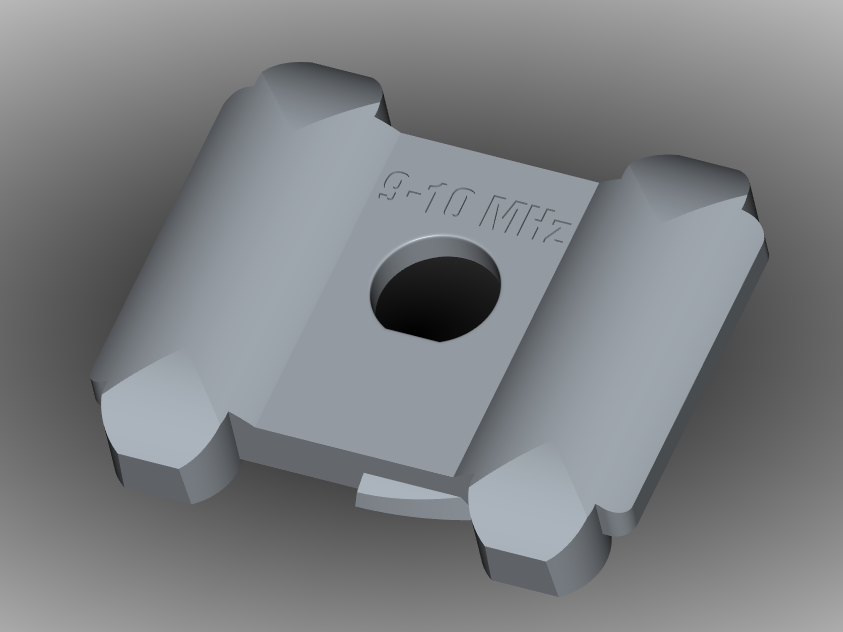

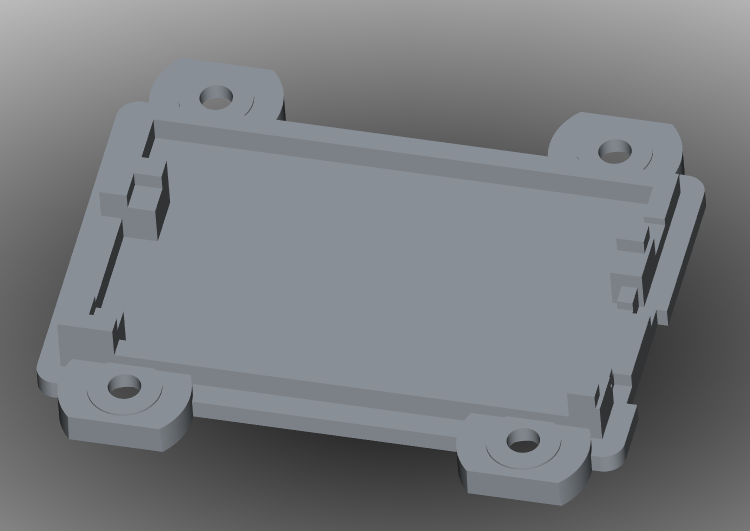

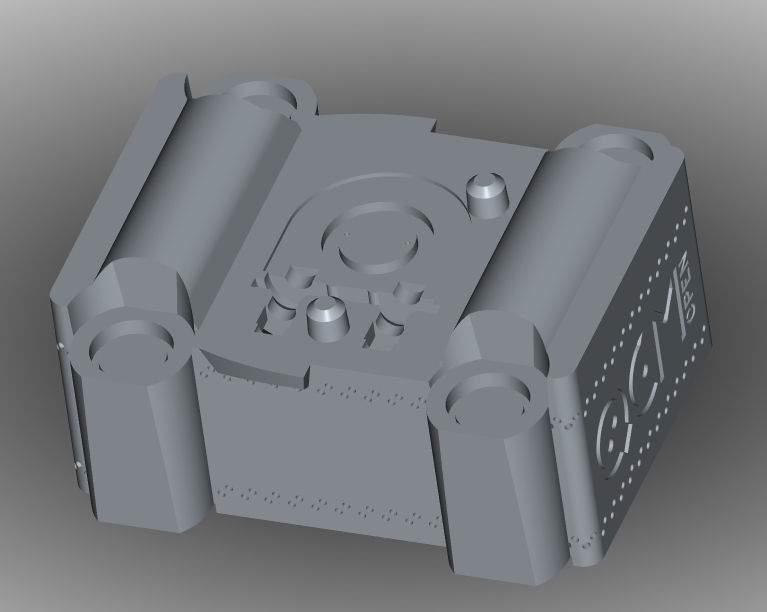

On a d'abord récupérer les fichiers STL fournis par openQCM sur leur site (*voir fichiers joints)

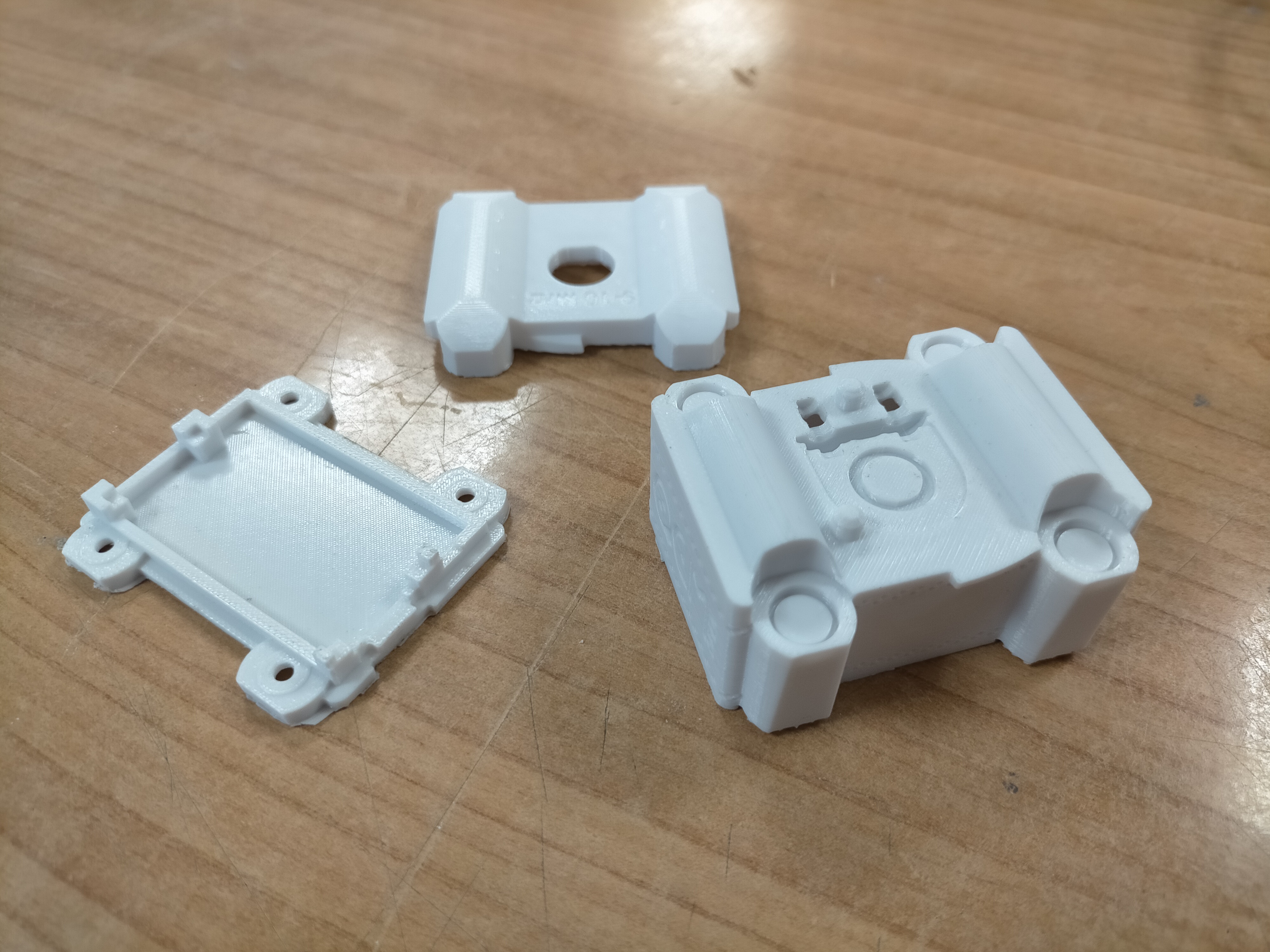

On a ensuite utilisé le logiciel orca slicer pour imprimer nos pièces sur une bamboo lab p1s en petg

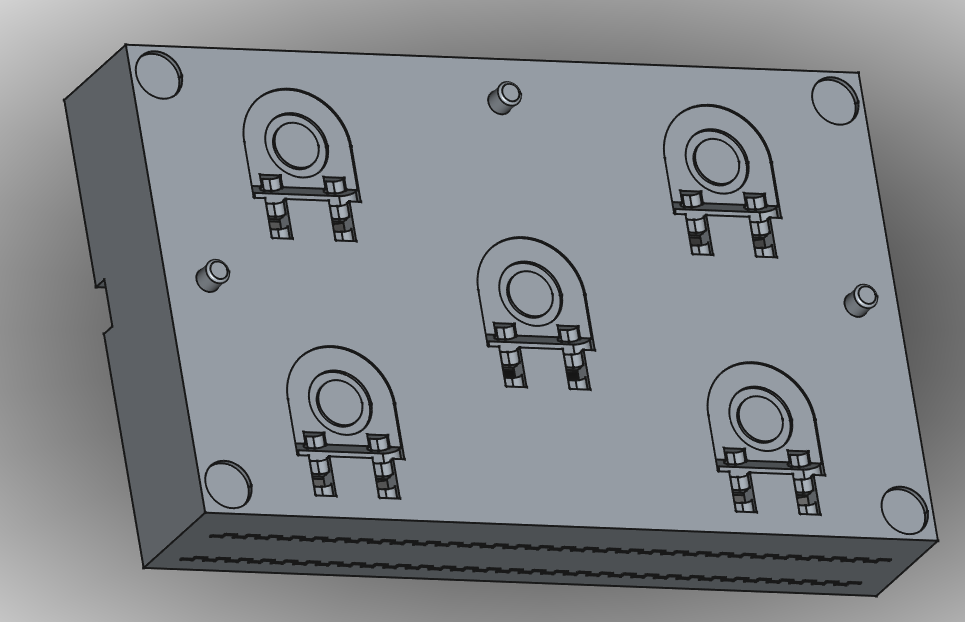

Design du caisson pour 5 microbalances

tutos freecad

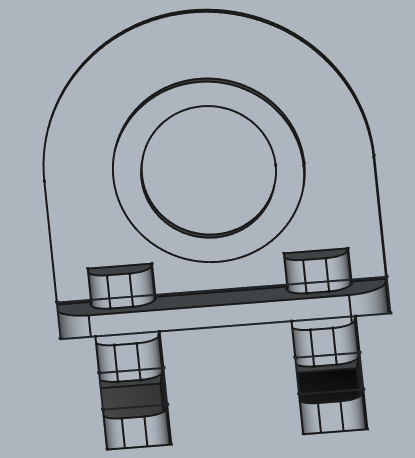

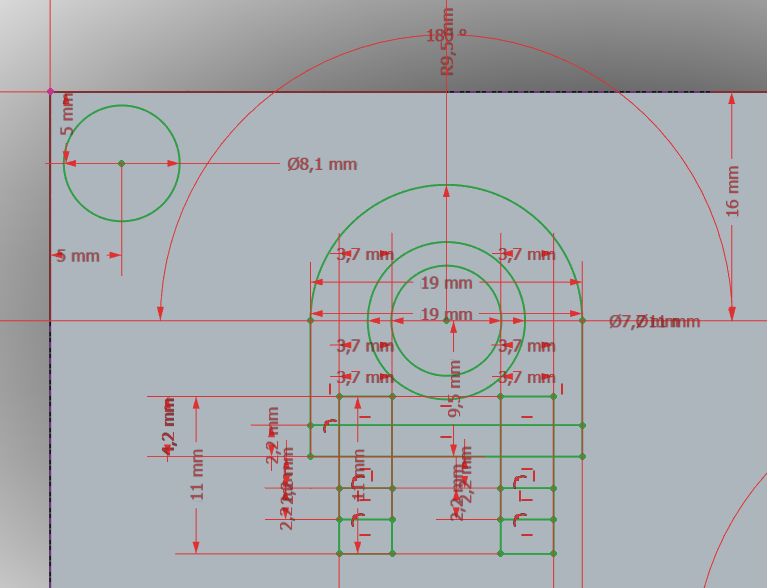

premier proto:

temps de modélisation : 8h sans expérience en modélisation 3d

forme pour accueillir la microbalance et le support:

tuto (temp estimé: 10min/QCM):

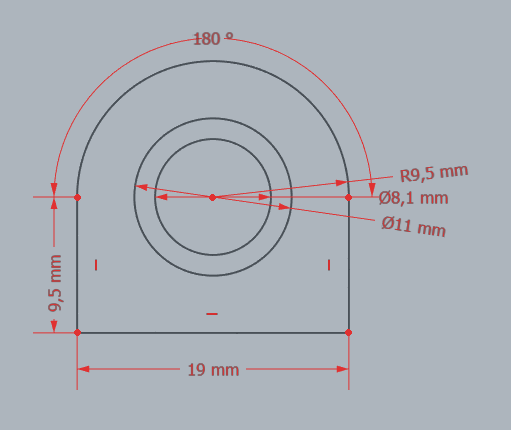

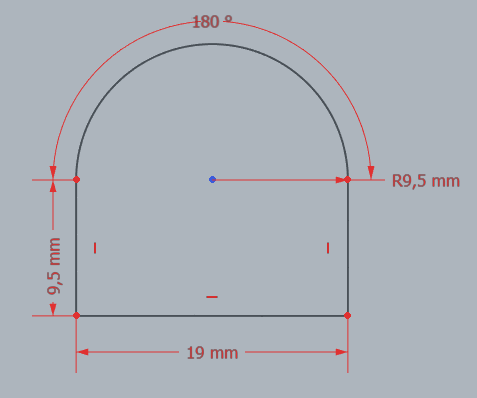

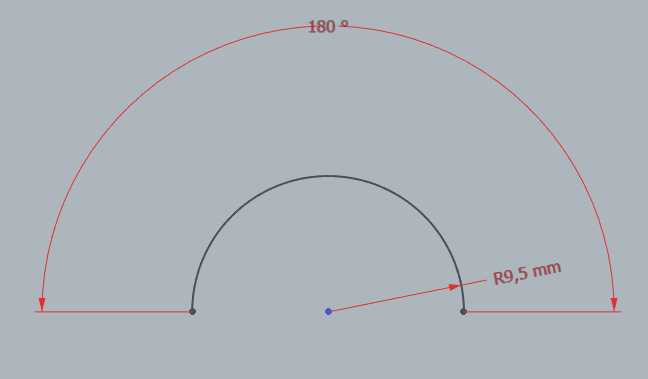

- d'abord faire un demi-cercle de 9.5mm de rayon


- ensuite faire trois lignes droites, deux verticales de 9.5mm de long et une horizontale de 19mm, pour fermer la forme


- ensuite créer deux cercles concentrique au premier demi-cercle de 8.1mm et 11mm de diamètre

- sortir de l'esquisse

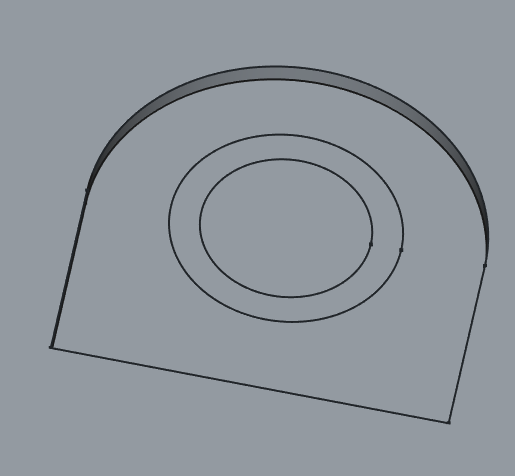

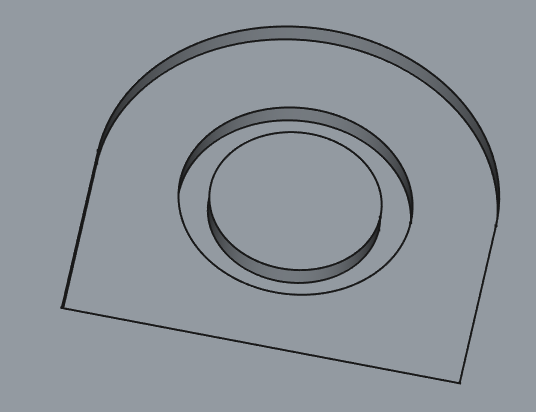

- creuser une cavité de 1mm dans la première forme

!Capture d'écran 2025-02-03 150252.png!

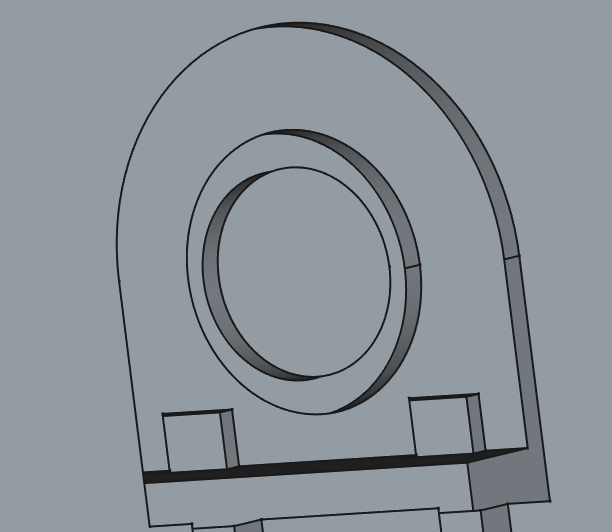

- creuser le cercle central sur 2mm

- sélectionner la face sur laquelle la forme vient d'être creusée
- créer une nouvelle esquisse

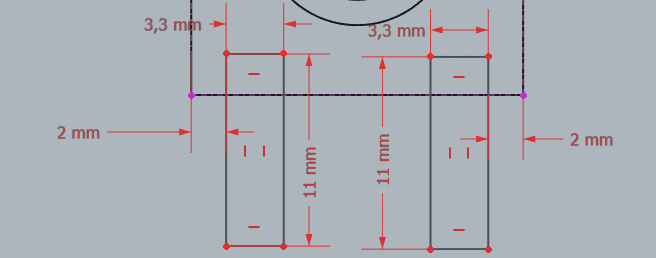

- créer deux rectangles de 3.3mm de large sur 11mm de haut

- les positionner à 2mm du bord de la forme précédente

- les 4.4mm du bord inférieur de la forme précédente

- sortir de l'esquisse

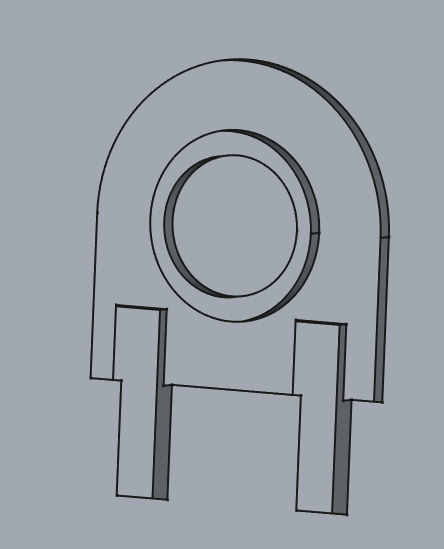

- creuser la nouvelle forme sur 2mm

- créer une nouvelle esquisse toujours sur la même face
- créer un rectangle de 19mm de large et 2.2mm de haut

- faire correspondre l'arête inférieure du rectangle avec l'arête inférieure de la première forme
- créer deux nouveaux rectangles de 3.3mm de large et 2.2mm de haut

- les faire correspondre aux deux rectangles précédents à 2.2mm de l'arête inférieure des rectangles

- sortir de l'esquisse

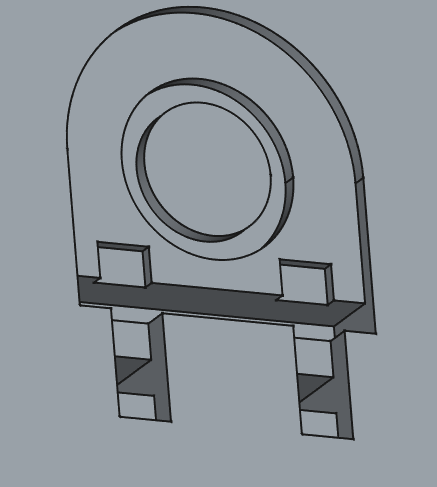

- creuser le rectangle le plus large sur 5mm

- creuser la forme des deux plus petits rectangles sur toute l'épaisseur de la pièce

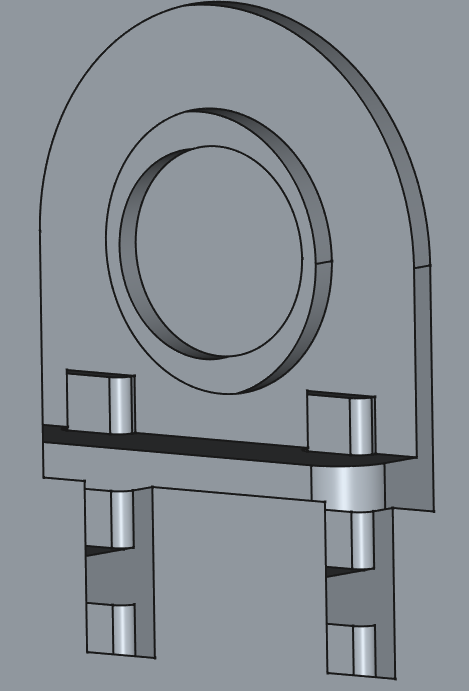

- pour les finitions on peut rajouté des congés afin d'arrondir les encoches qui accueilleront les broches du support de QCM
