Bonjour, je m’appelle Moha.
Je suis actuellement en première année de génie civil au moment où je réalise mon AOP.
Avant d’intégrer cette formation j’ai obtenu un baccalauréat technologique STI2D spécialité ITEC

Rappel :¶

Je n’ai pas pris le temps de pouvoir imprimer le dé,
 et c’est aussi le cas pour le pot à crayons,
 afin de gagner du temps pour la réalisation de mon projet.

Tutos¶

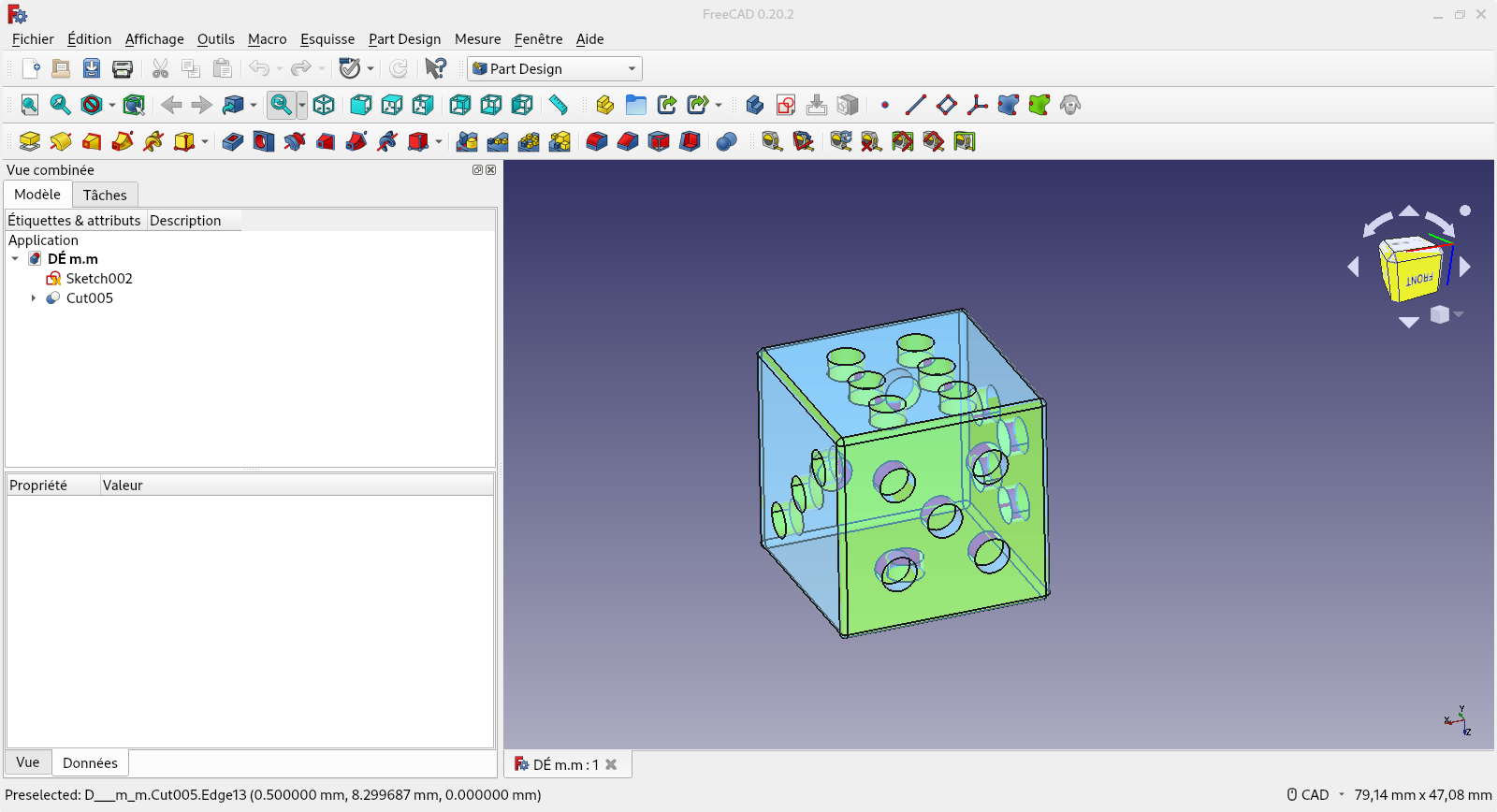

Dé en 3D sur FreeCAD¶

Réalisation d'un dé en 3D sur FreeCAD grâce à un tutoriel vidéo réalisé par Pierre Grangé Praderas

Fabrication

Impression 3D	Pour 15 sur le même plateau
Temps = 33 min / Filament = 1,3 m	Temps = 8h / Masse = 50 g / Filament = 17 m

Le dé après l'impression présentait des défauts dus â sa petite taille.
Pour éviter cela nous aurions pu réaliser un support permettant de le poser sur
l'une de ses arête afin qu'il ne soit pas â plat et ainsi limiter les défauts d'impression

Pot à crayon sur Inkscape¶

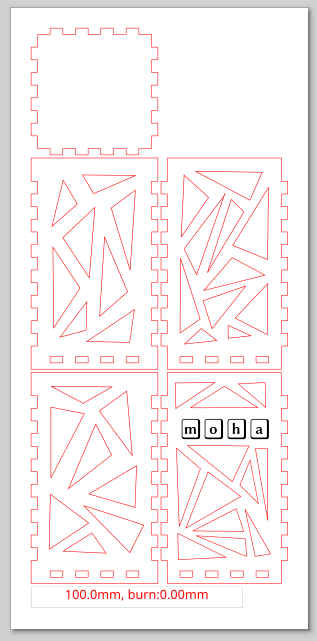

Réalisation d'un pot à crayon sur Inkscape et le générateur en ligne ABox

Boîte "ABox"avec générateur en ligne

Base = 60x60 mm / Hauteur = 100 mm

Type de bord pour le bas de la boîte : (parallel Finger Join Holes)

Êpaisseur = 3 mm

Recherche de projet¶

Dans le cadre de mon AOP,
j'ai choisi de réaliser une carte inspirée de Dust 2
l'une des maps les plus célèbre du jeu Counter-Strike: Global Ofencive.
J'ai décidée de travailler sur Dust 2 parce qu'elle est emblématique
et aussi parce qu'elle s'inspire directement d'architectures présentes au Maroc
un pays qui me représente et auquel je suis attaché.

Pour ce projet j'ai choisi de me concentrer sur le site A

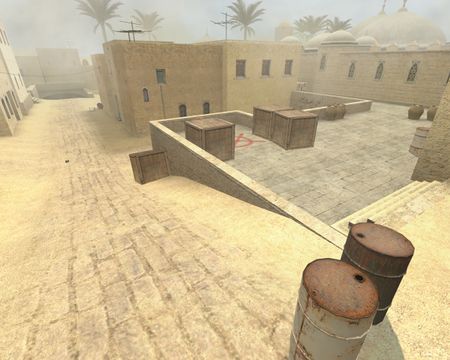

Counter-Strike: Source/de dust2

Counter-Strike: Global Ofencive

Deux choix s’offrent à moi : me focaliser sur la 3D et réaliser un petit élément de la map, ou me concentrer sur l’impression.

Recherche¶

J’ai cherché différents logiciels pour réaliser le plan 3D.
FreeCad
revit

J’ai cherché différents sites où l’on pouvait retrouver la map Dust 2 en 3D.

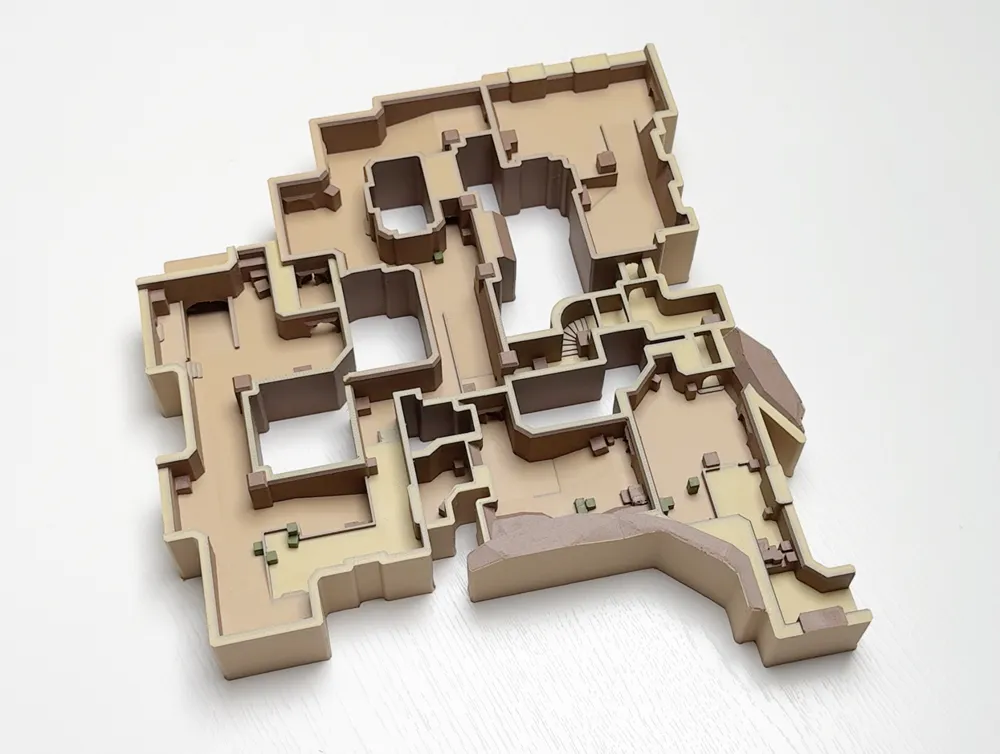

MakerWorld - de_dust2/Dust II Miniature 3D - réaliser par 大琢磨

MakerWorld

Sketchfab - de_dust2 - CS map - réaliser par pancakesbassoondonut

Sketchfab

Réalisation de plan 3D¶

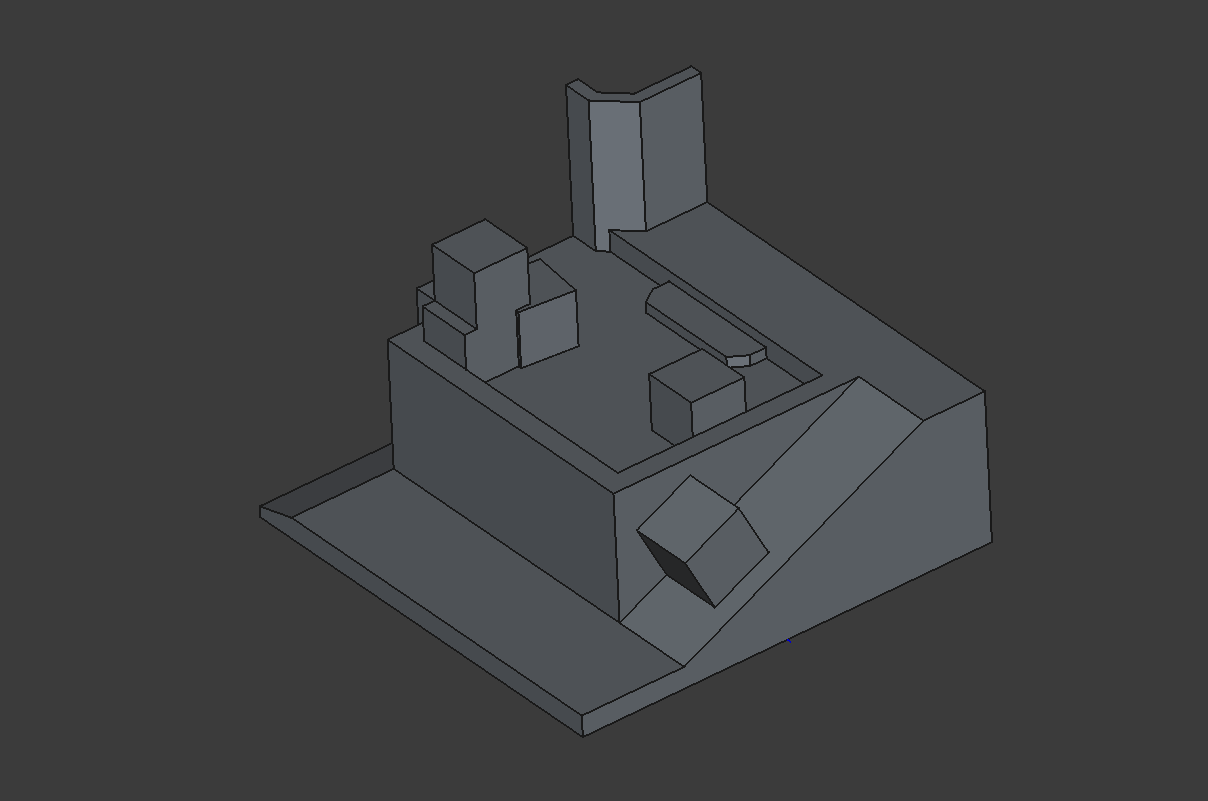

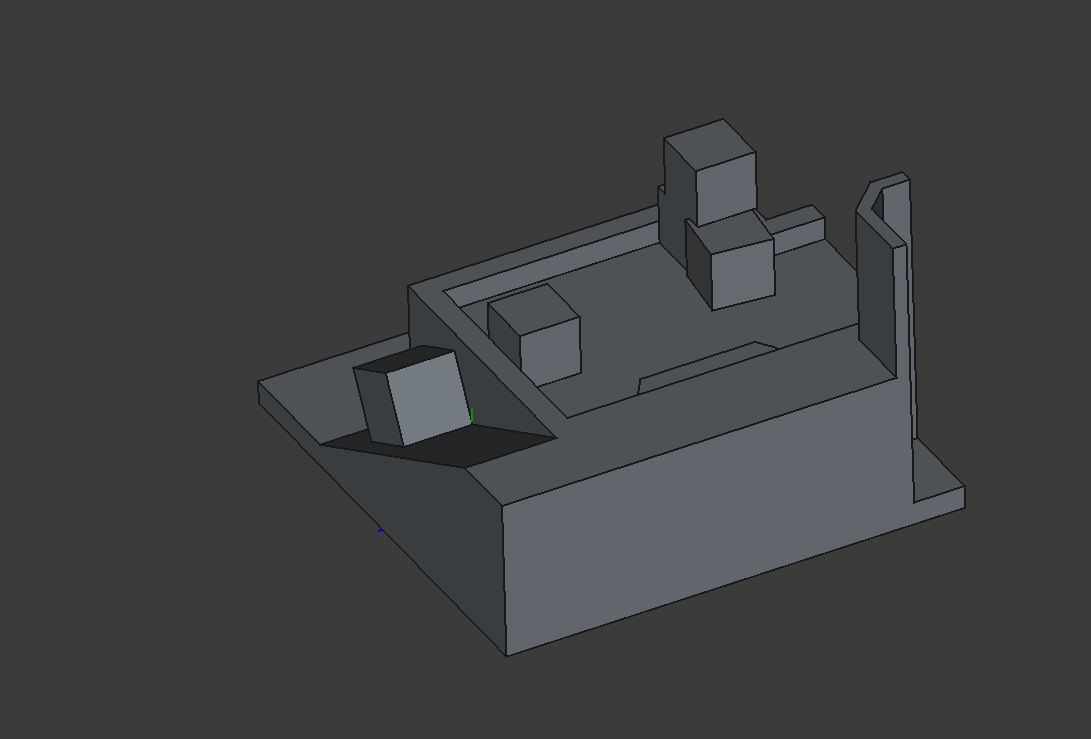

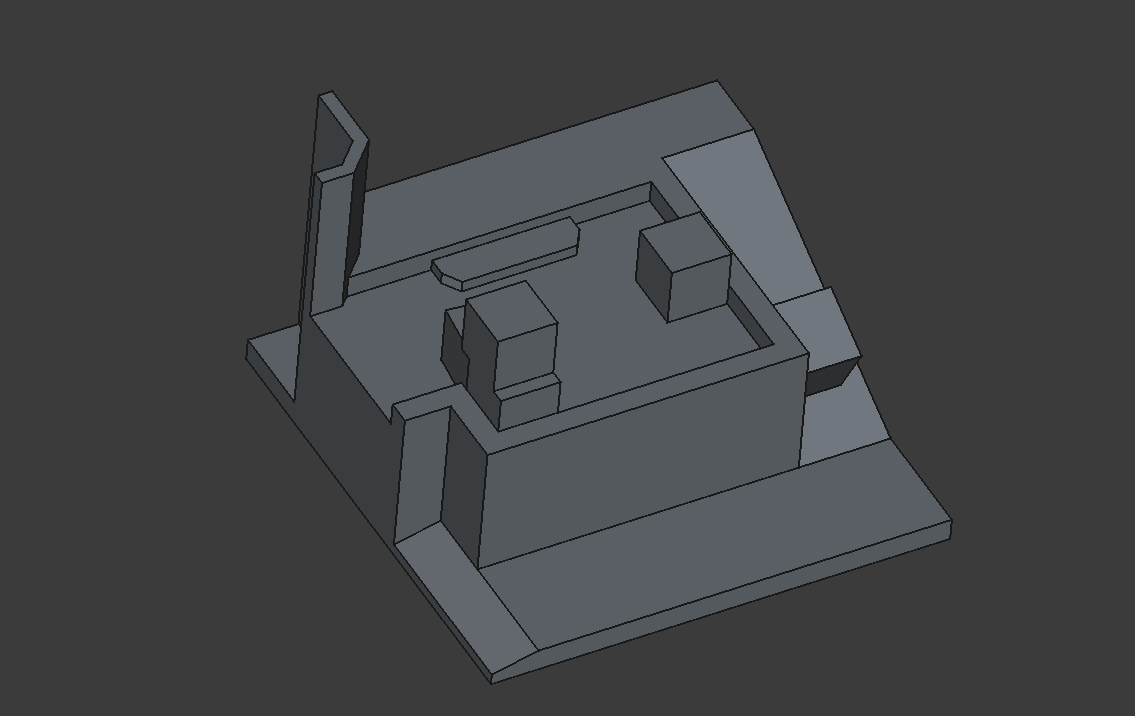

J’ai réalisé un plan 3D complet du site A en utilisant FreeCAD.
J’ai pris le temps de modéliser chaque élément de manière précise
en respectant au mieux les proportions et en organisant la scène de façon cohérente.
Comme je n’ai pas trouvé de sources concernant les dimensions exactes du site
j’ai dû effectuer des mesures approximatives en me basant sur les informations disponibles et sur mes propres estimations.
Malgré cela j’ai veillé à conserver une cohérence globale afin d’obtenir une représentation la plus réaliste possible.

Comme j’ai terminé lors des dernières séances, je n’ai pas imprimé la pièce car elle a seulement un rôle esthétique.
Et je ne pourrai pas voir la pièce finie pour la mettre dans le compte rendu.

Le lien du FreeCad est dans les fichiers en bas (180ko).

La pièce fait 10 cm par 10 cm

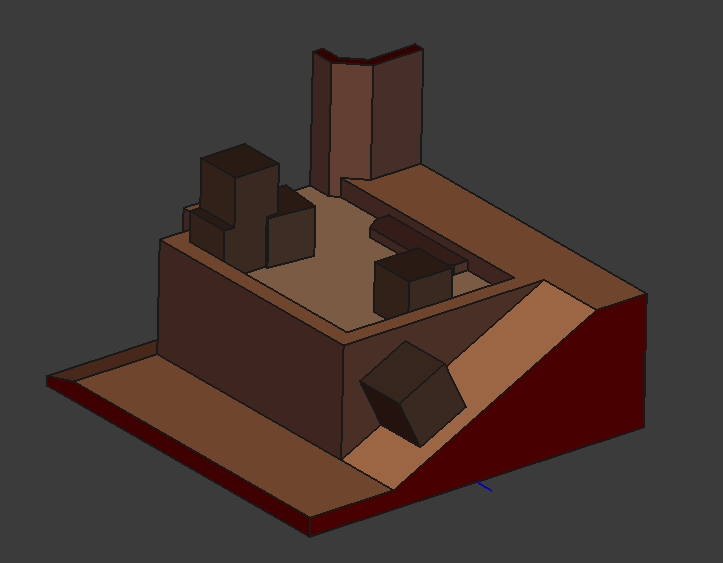

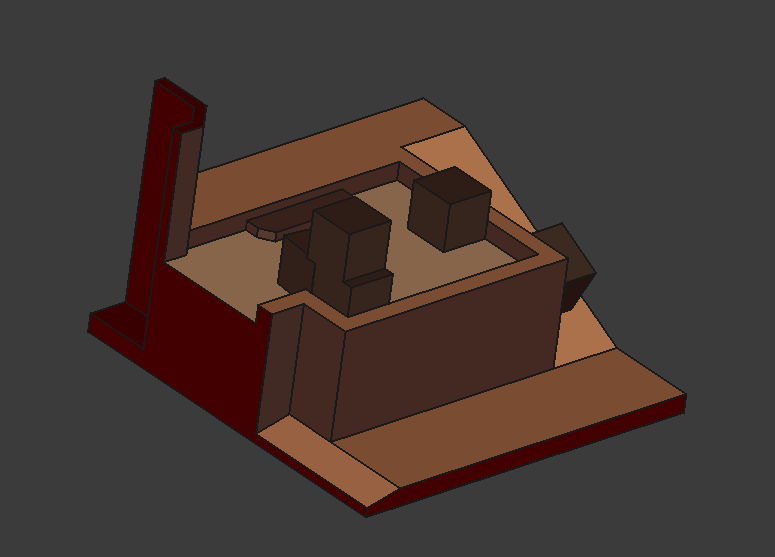

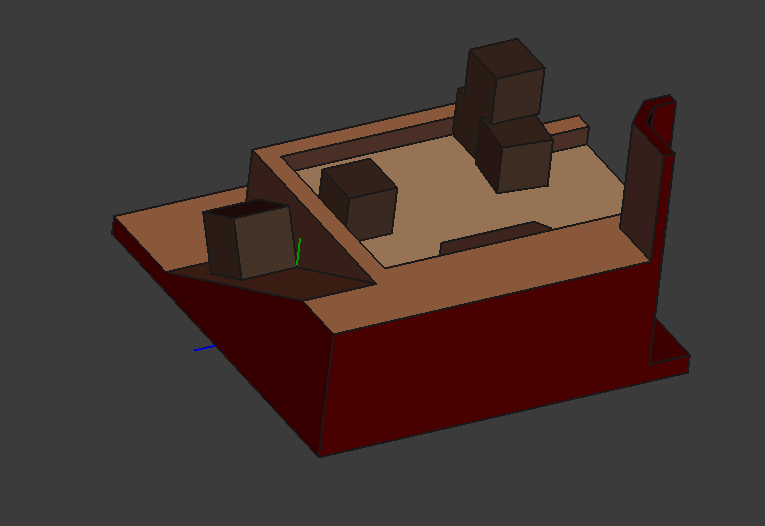

Avec couleur

2 ème AOP¶

Pour ma deuxième inscription à l'AOP, j'ai choisi de réaliser un projet en lien avec mon chat.
Après avoir hésité entre plusieurs idées, comme un jouet ou un grattoir à suspendre sur une porte,
j'ai finalement décidé de créer une gamelle personnalisée comme son nom.

Pour concrétiser cette idée, j'ai commencé par la phase de conception en dessinant mes premières esquisses sur papier.
Cette étape de dessin me permet de définir précisément la forme que je souhaite donner à la gamelle.
Ces croquis me servent de base et de guide pour passer ensuite à la réalisation concrète de l'objet,
en m'assurant que les dimensions soit correspondent à ce que j'ai imaginé.

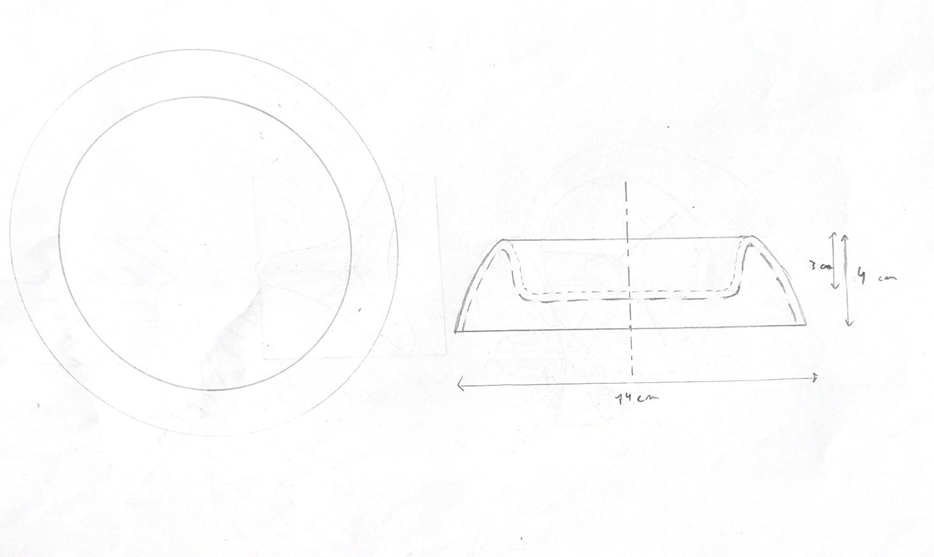

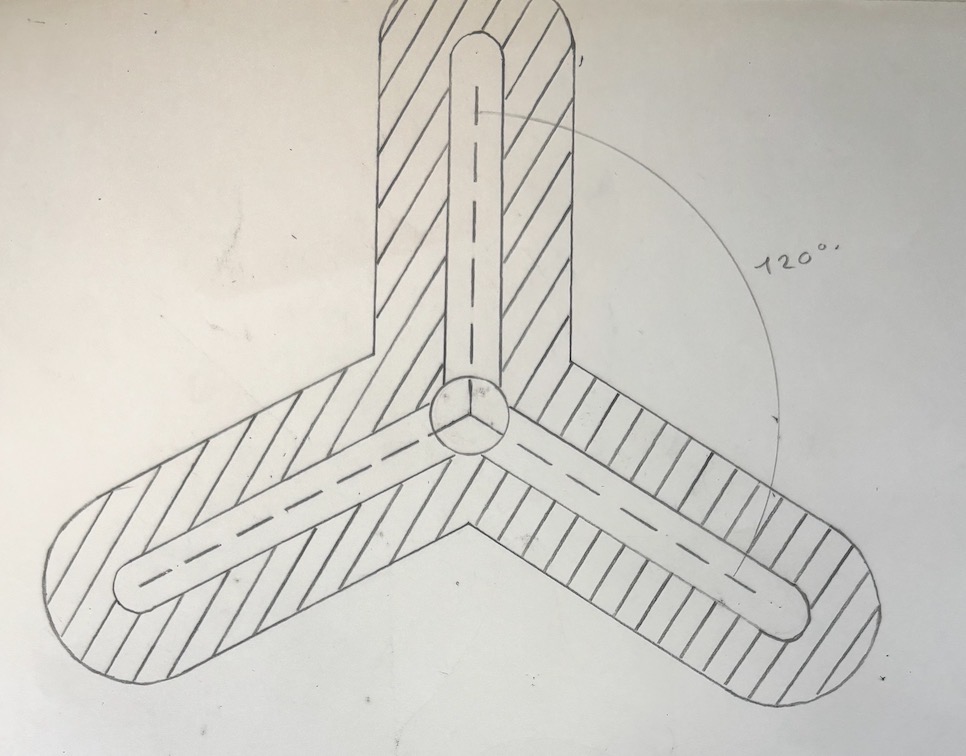

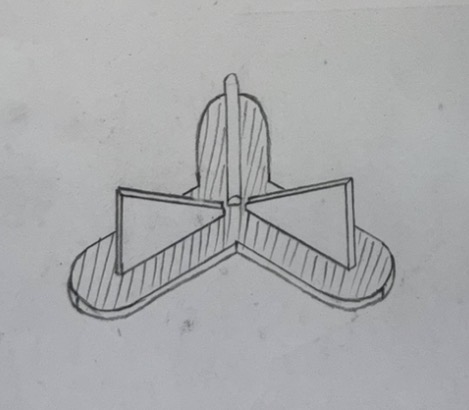

Croquis Gamelle

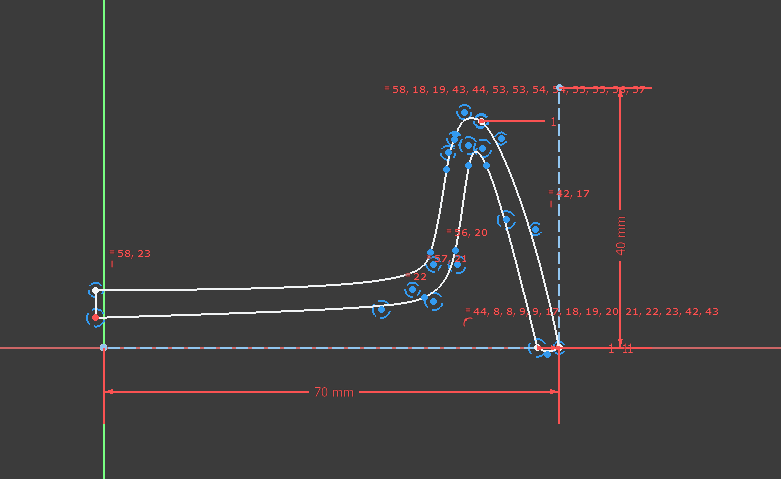

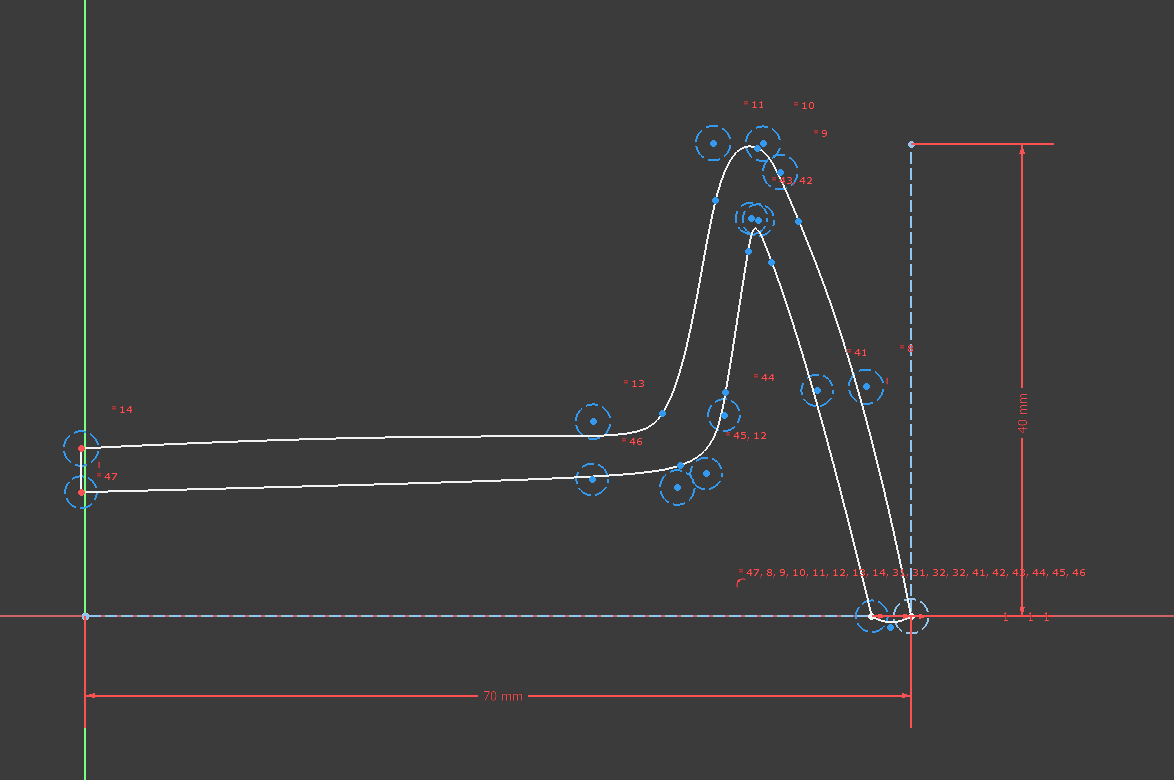

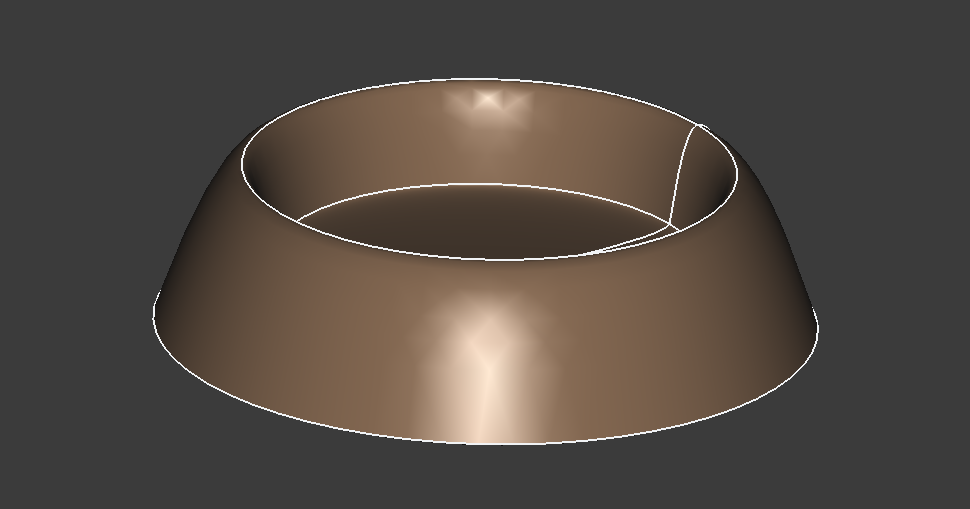

Je commence par modéliser la forme en 3D. Pour cela, je vais réaliser une révolution (revolve).

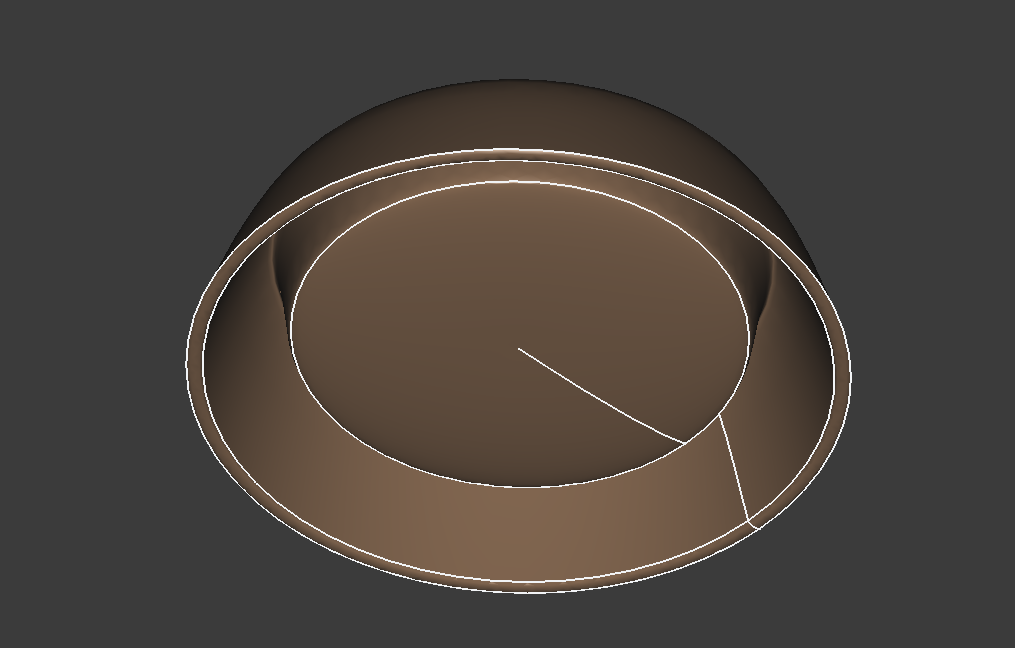

Réalisationen 3D

J'ai exploré plusieurs pistes pour le design avant de faire mon choix.

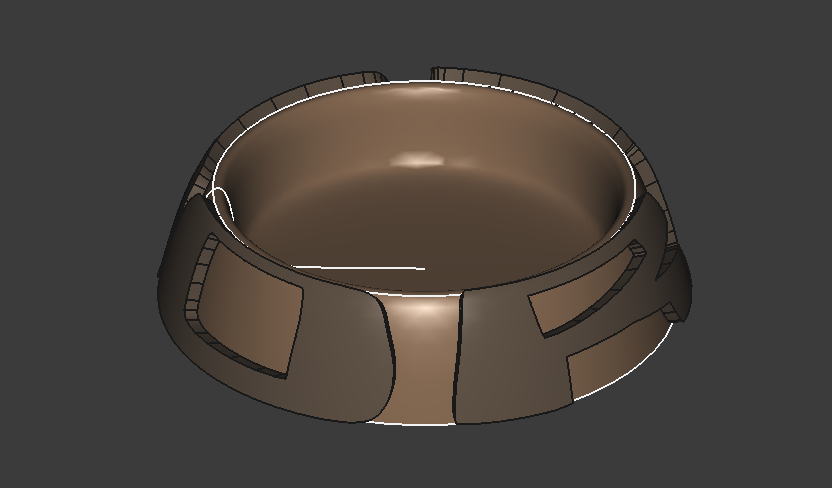

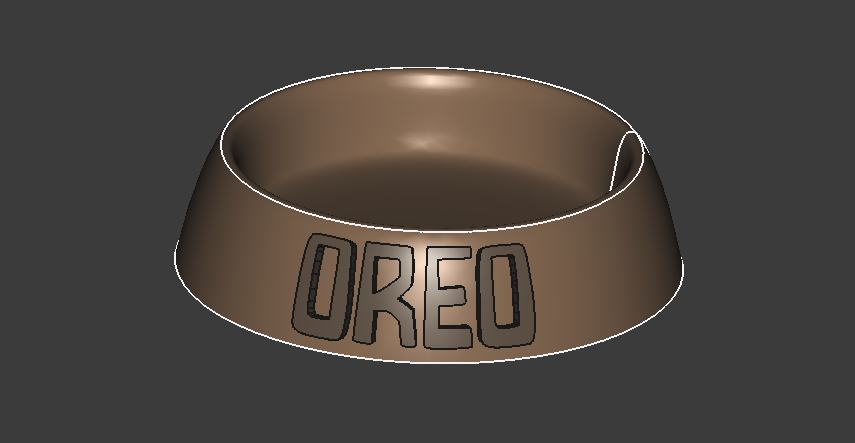

design 1

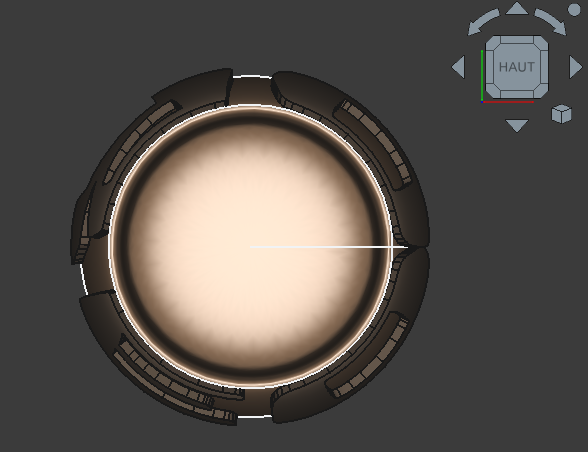

design 2

Mais malheureusement, il existe plusieurs risques avec l'impression 3D pour mon chat.

Je me suis renseigné sur les risques liés à l'utilisation d'une gamelle imprimée en 3D pour mon chat,
et il y a plusieurs points importants à prendre en compte.
Le premier problème concerne le matériau utilisé. Le PLA, qui est le filament le plus courant,
contient souvent des additifs et des colorants potentiellement toxiques. De plus, il est poreux,
ce qui signifie que des bactéries peuvent s'accumuler dans les micro-fissures de la surface,
et il est très difficile de les éliminer même en lavant la gamelle régulièrement.

L'ABS est encore pire de ce côté-là, et il émet en plus des vapeurs toxiques pendant l'impression. Le PETG est une meilleure option,
mais il reste poreux et peut contenir des perturbateurs endocriniens selon la marque choisie.
Le risque le plus sérieux est en fait le risque bactériologique. À cause de cette porosité,
des bactéries comme la Salmonella ou l'E. coli peuvent se loger dans les petits creux de la surface et ne jamais être complètement éliminées avec un lavage classique,
ce qui peut rendre mon chat malade.

Il y a aussi un risque chimique à ne pas négliger. Les filaments qui ne sont pas certifiés "food safe" peuvent libérer des composés chimiques au contact de l'eau et des aliments.
Et si j'ajoute de la peinture ou un vernis après l'impression pour décorer la gamelle, ceux-ci peuvent également être toxiques pour mon animal.
Si je veux quand même réaliser ce projet, je dois utiliser un filament certifié food safe, appliquer une résine époxy alimentaire à l'intérieur pour boucher la porosité,
éviter les colorants, laver la gamelle très souvent et la remplacer tous les trois à six mois. Une bonne alternative serait aussi d'imprimer uniquement la structure extérieure et d'y insérer un bol en inox,
ce qui permettrait de garder le côté personnalisé tout en assurant la sécurité de mon chat.
