Projet porte-clés¶

Contrainte : 5x5 cm maximum.
Contexte : Créer un porte-clés à partir d'une image.

Modèle¶

L'idée ici est de faire de ce modèle, qui est le logo pour un projet de création d'entreprise de service à la personne "ASSA Services", un porte-clés.
Pour ça on va d'abord vectoriser l'image à l'aide du logiciel Inkscape, puis une fois l'image vectorisée dans les bonnes dimensions on passera à la phase de test et de découpe.

Vectorisation de l'image¶

1. Ouvrir le logiciel Inkscape, faire un nouveau document, utiliser le raccourci Ctrl + i pour insérer l'image souhaité.

• Ctrl+Maj+R : redimensionner l'image sur InkScape
• Vectoriser l'image : Chemin=>Vectoriser un objet matriciel...
• Type de détection : seuil de luminosité
• Appliquer

J'ai décidé de graver plutôt que de découper car ici l'image est assez complexe avec beaucoup de vide entre les lettres et le design.

2. Une fois l'image vectorisée

• Pendre l'image vectorisée et la mettre dans un carré/rond rouge RVB en 255.
• Rouge = découpe
• Noir = graver

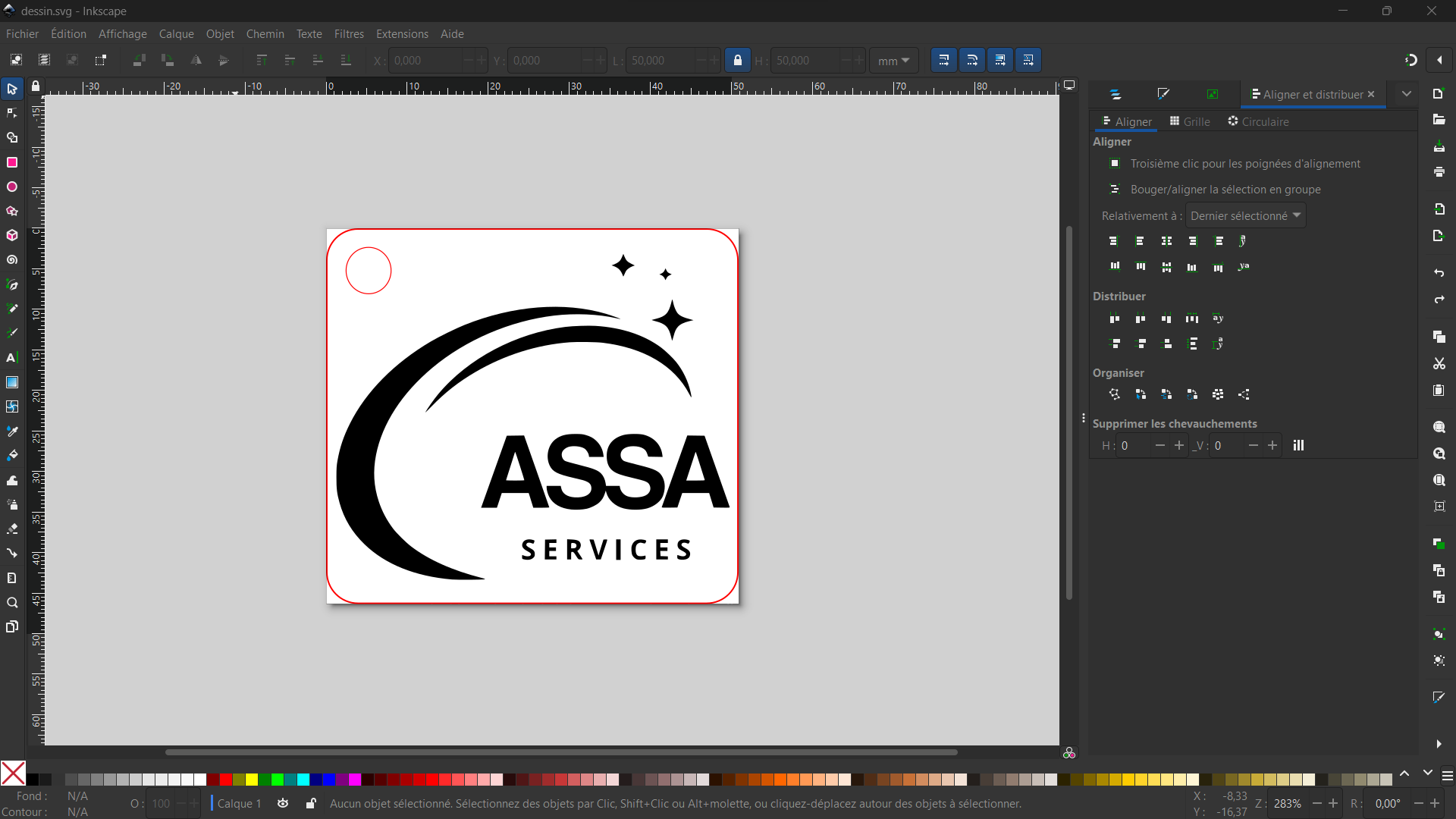

Tips : Aligner l'image : Objet => aligner et distribuer...

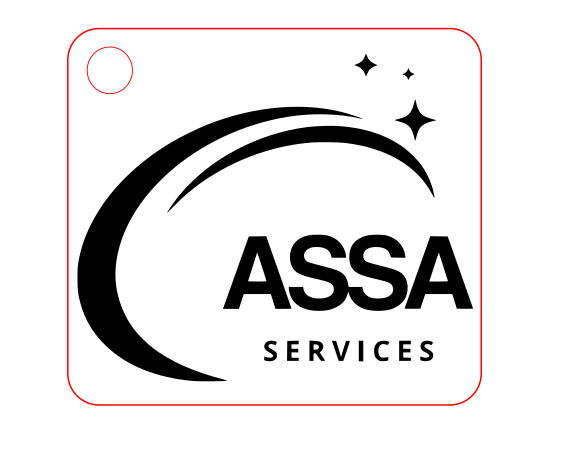

J'ai réussi à placer mon image vectorisée dans le carré en respectant la contrainte de 5x5 cm, ce qui donne le résultat suivant :

Ici le rouge sera ce qui sera découpé et le noir ce qui sera gravé si tout se passe bien.

Lien pour télécharger le fichier svg modifiable:
logo_nabil.svg

Une fois l'image téléchargée en svg on peut passer à la phase de découpe et de test.

Phase de test et découpe¶

Pour la phase de test j'ai utilisé du plexiglas et la découpeuse laser.
Le logiciel utilise pour la découpe est Job Control.
On place le logo sur le logiciel puis la machine passe à la découpe.

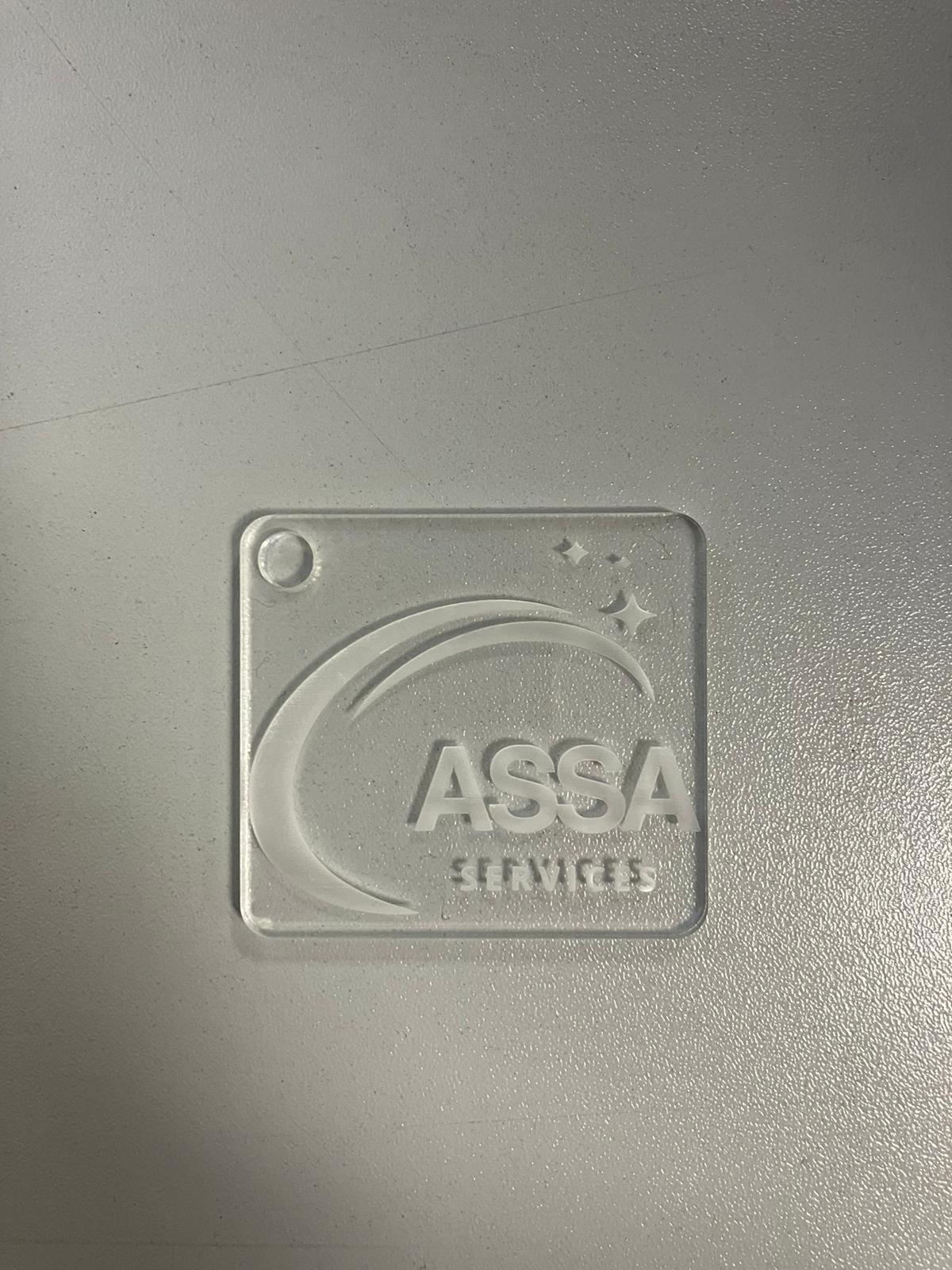

Voici le résultat final :
