Neil ameur¶

Stagiaire de la mission local de gradignan.
j'ai été placé sur le projet FABULEUX AMPLIFICATOR .

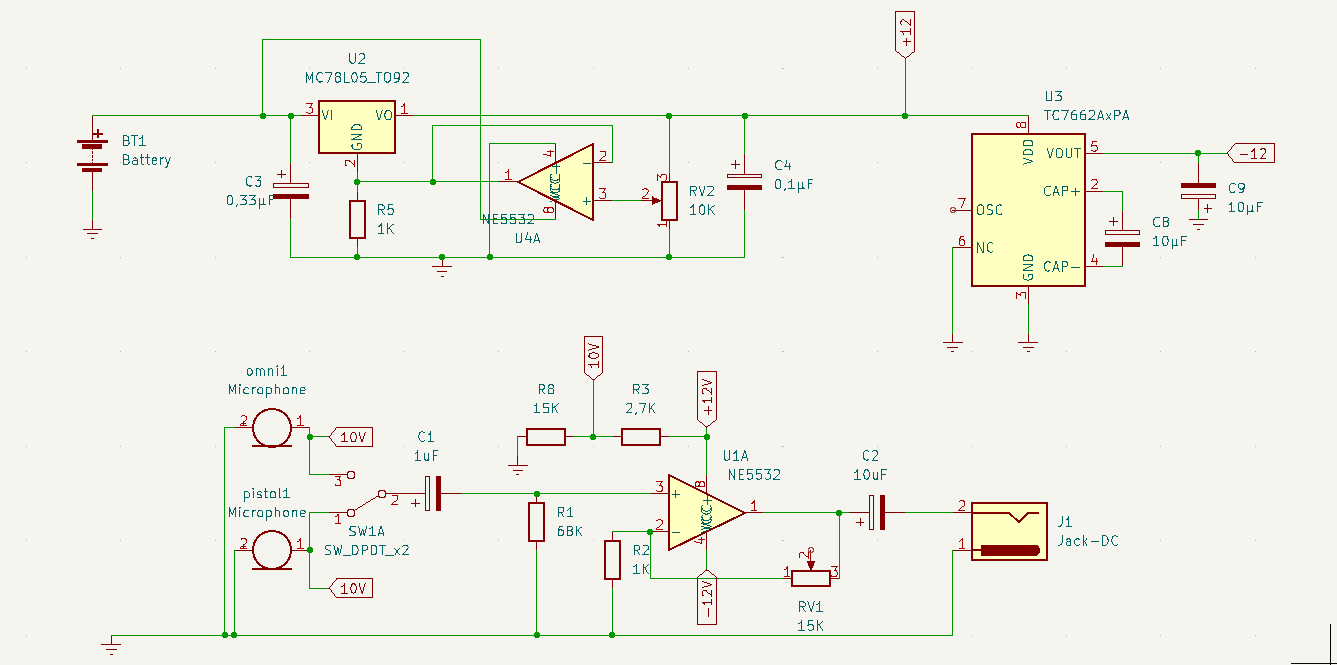

Les deux premier jours j'ai dessiné sur kicad un schéma basique.
Le fichier kicad est en pj ampli.kicad_sch

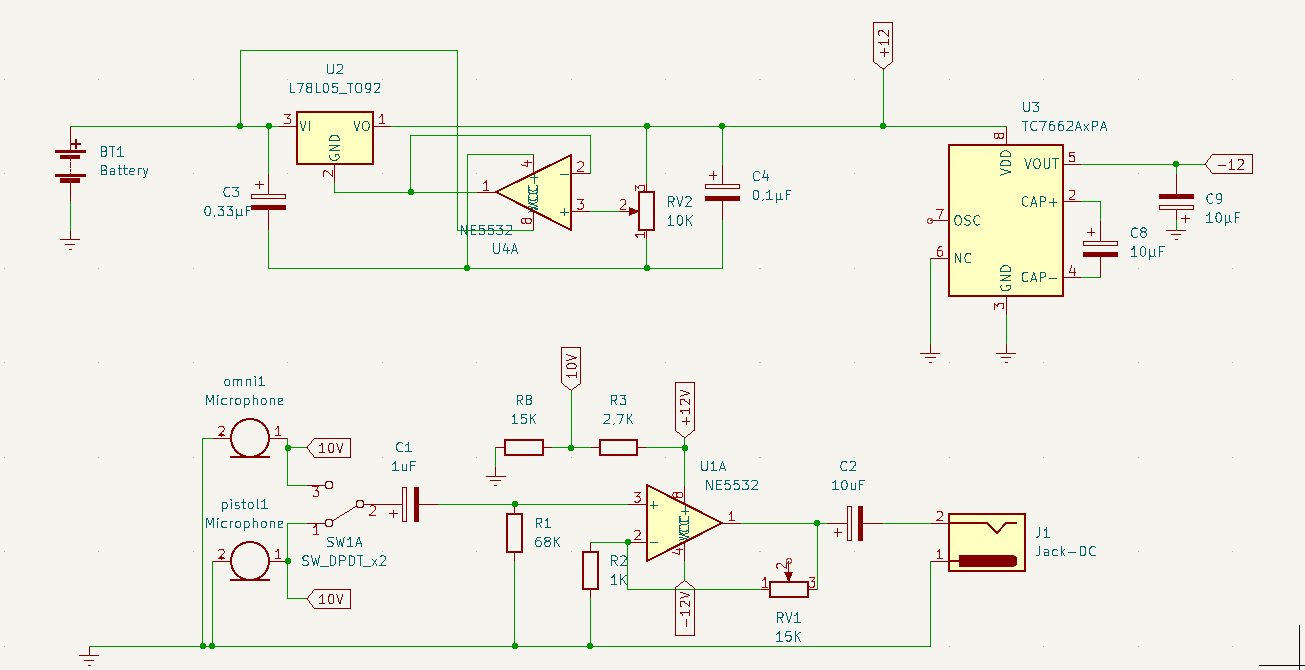

ampli schéma

Rentrons maintenant dans le détail.
Le circuit est composée de trois paries:

• le régulateur/booster de tension de sortie de la batterie,
• la conversion en tension négative et
• l'amplification des micros.

Régulateur booster.¶

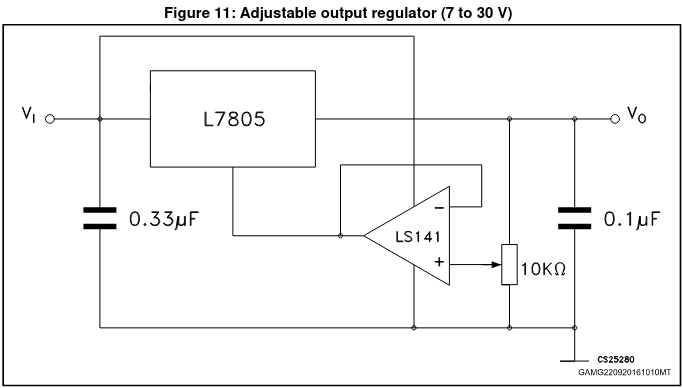

régulateur

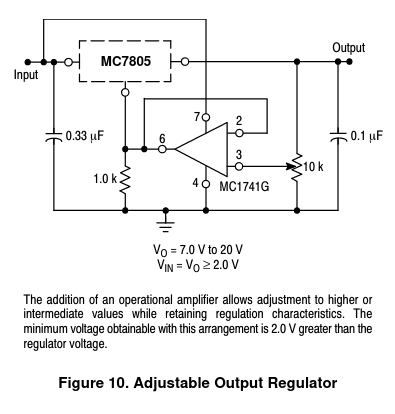

ces tous simplement un montage montrée dans la doc j ai juste changer l'ampli op car celui montrée dans l’exemple est obsolète. la doc est en pj MC7800.pdf

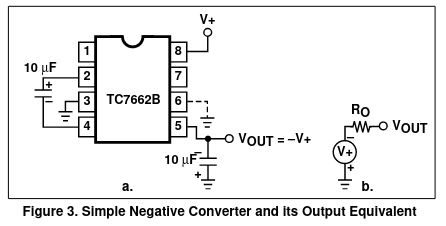

pour le convertisseur pareil ces dans la doc. la doc est en pj tc7662.pdf

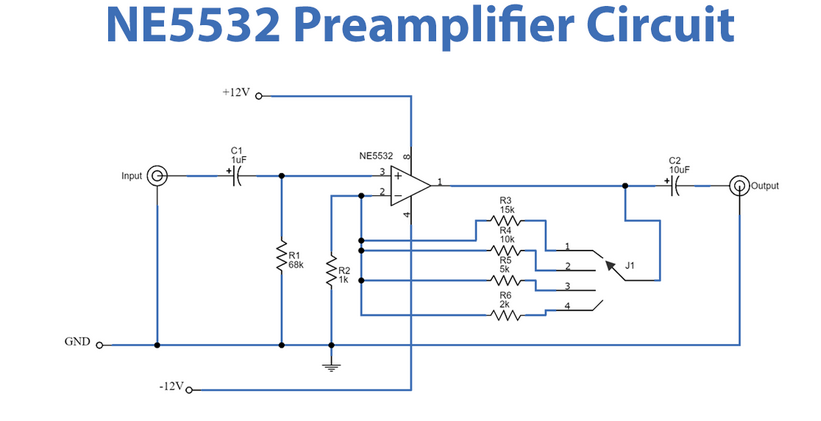

pour la partie amplification j ai repris un schéma basique trouvé sur le net. le lien de la page sur laquelle j'ai trouvé le schéma
J'ai changé le sélecteur pour un potentiomètre et rajouter un diviseur de tension car les micros fonctionnent en logique 10V.

02/10/2023¶

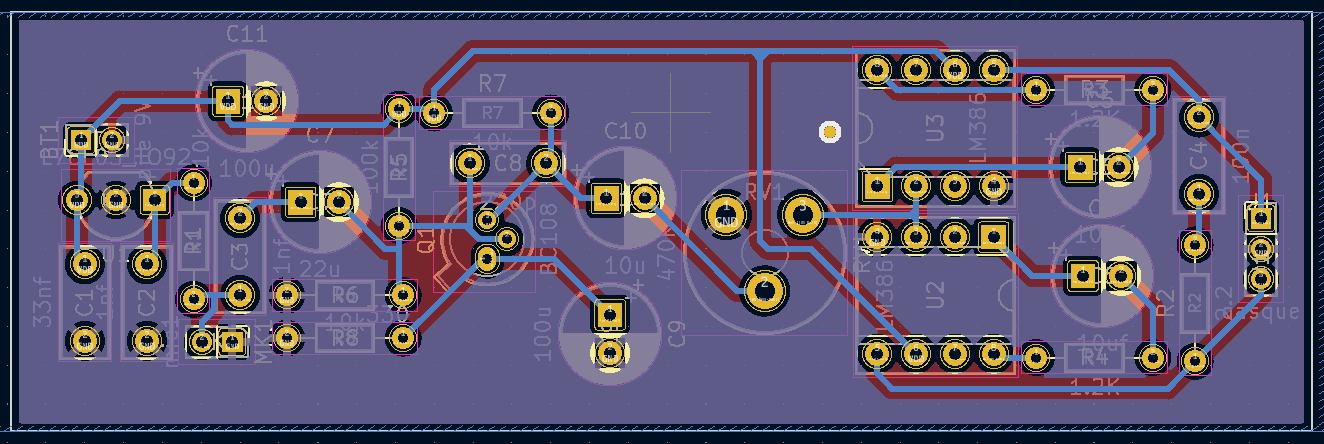

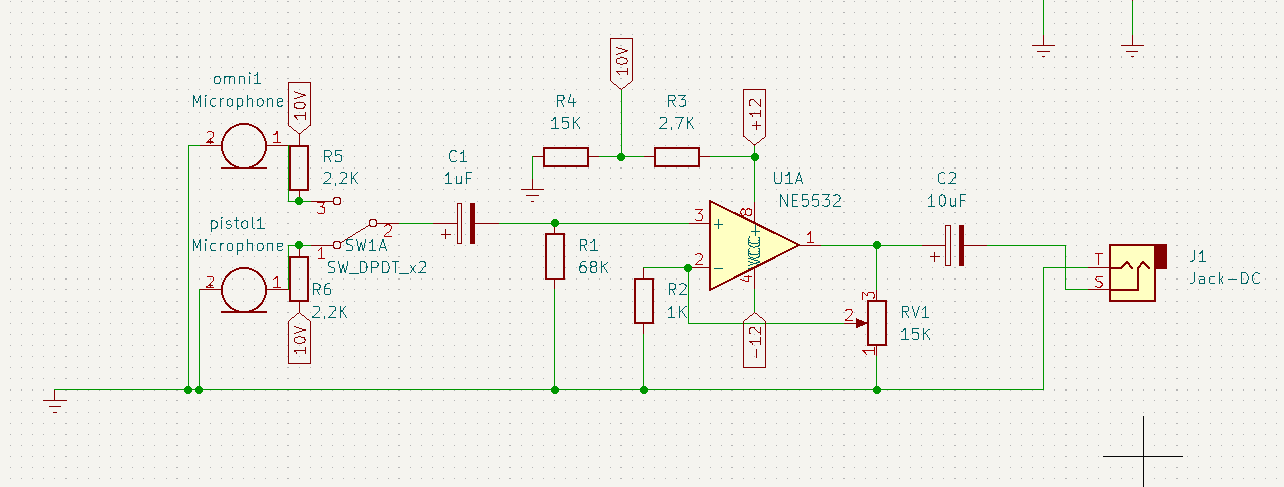

j'ai refait une partie du schéma et dessiné la première version du pcb.

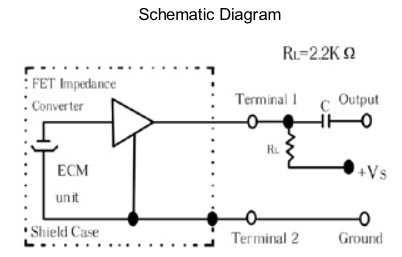

Pour le schéma j'ai rajouté des résistance de 2,2K entre le 10 et les pattes + des micro comme dans la doc datasheet.pdf et changé les branchements de rv1 car ils étaient mal faits.

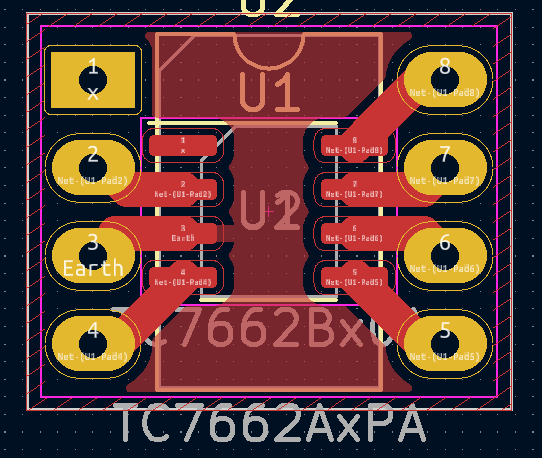

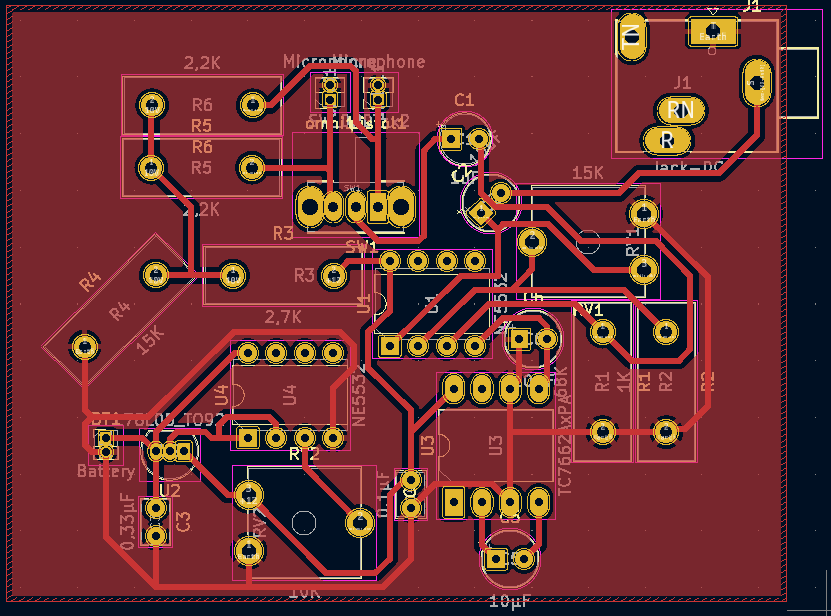

j'ai ensuite dessiné le circuit. fichier Kicad pcb en pj ampli.kicad_pcb

03/10/2023¶

Aprés une tentative ratée de produire le pcb avec une gravure a l'anglaise j'ai décidé de tenter de graver le pcb en chimique en suivant ce tuto
la seul différence étant qu'il utilise des plaque avec une couche protectrice qui s'enlève a la lumière uv et que moi je les protège a la bombe en me servent de la graveuse laser pour le contoure.

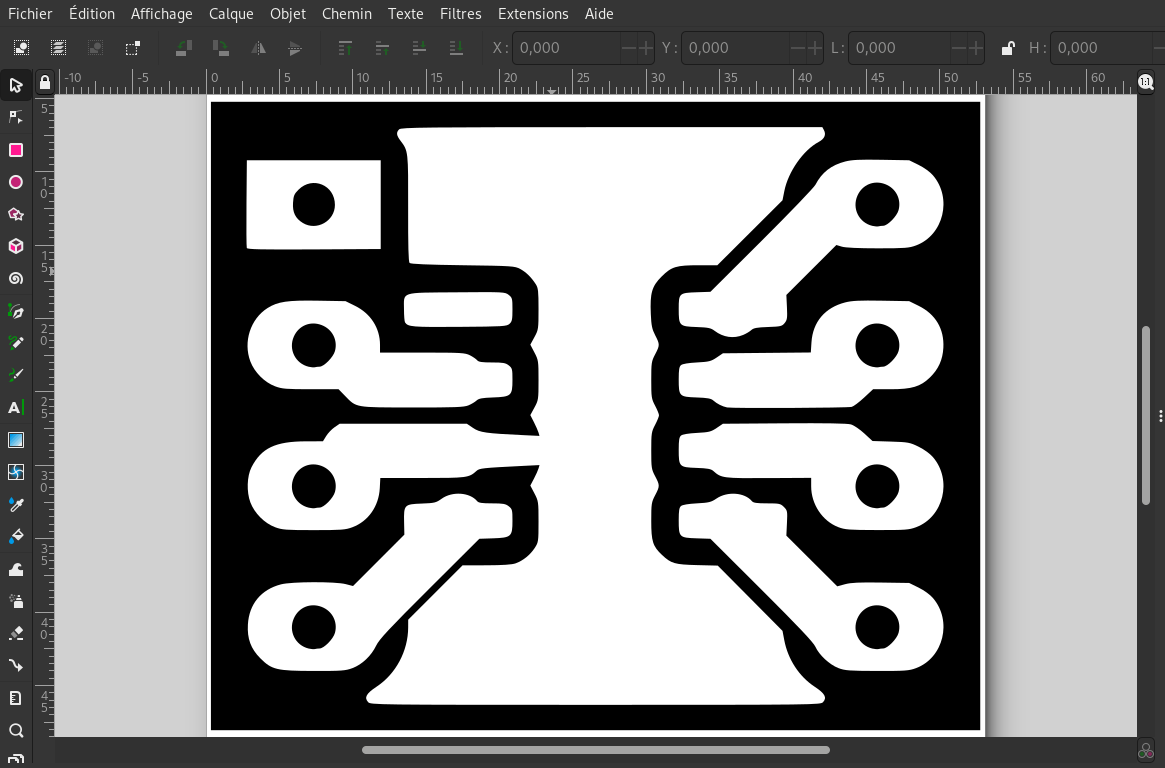

d’abord on export le typon en svg


ensuite on fais péter la peinture avec la graveuse laser.

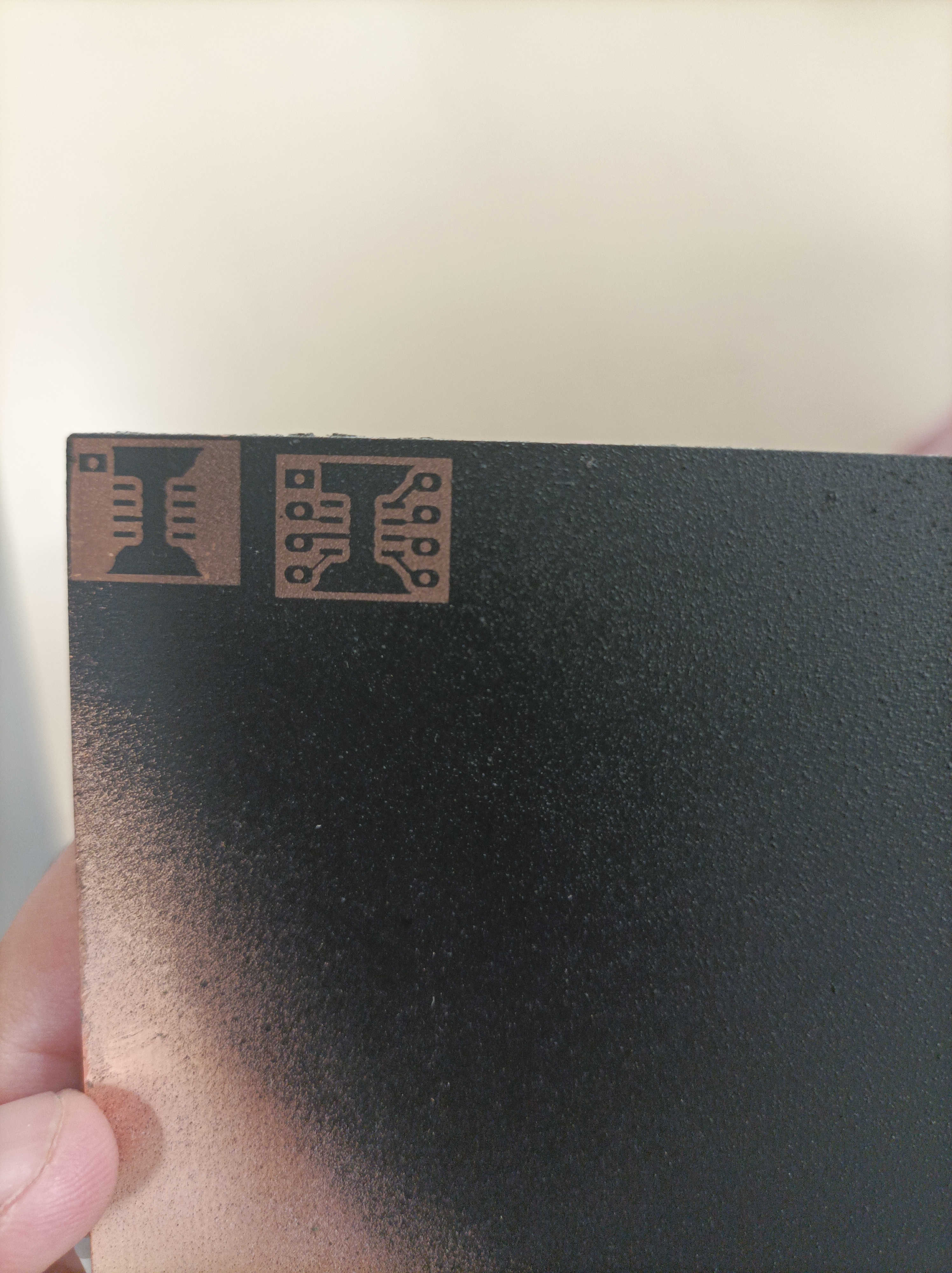

test de gravure

on découpe la bonne pièce.

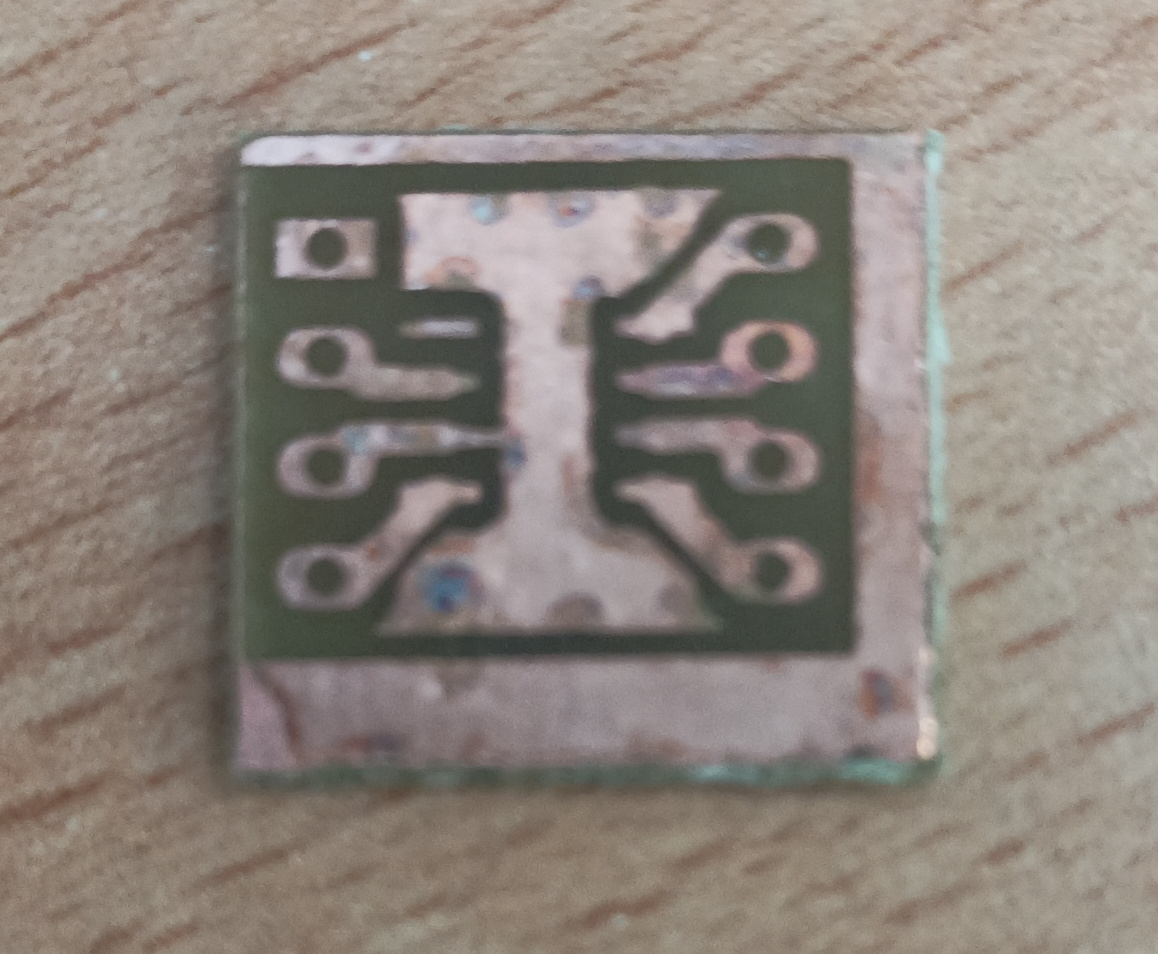

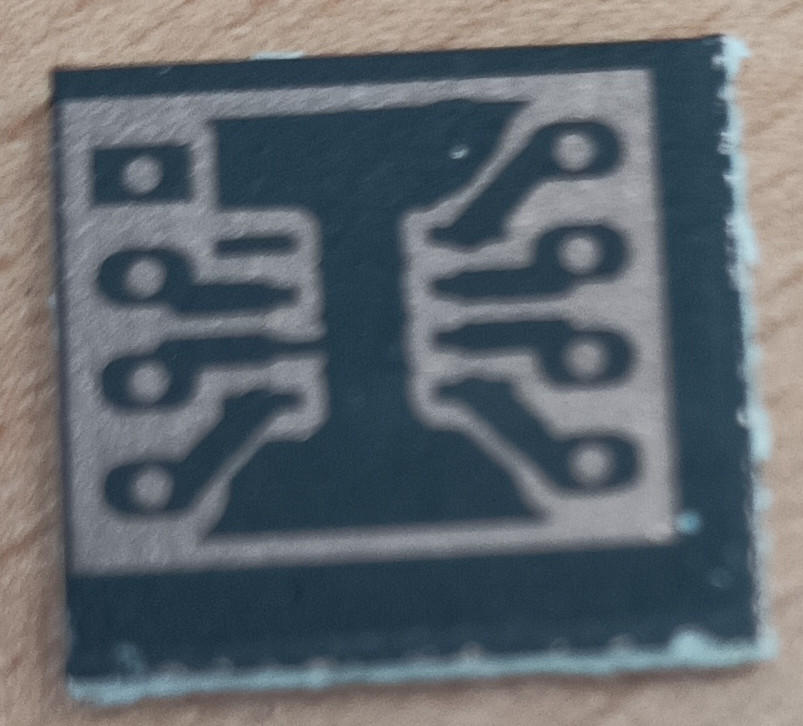

piece test

puis on la laisse tremper dans la solution composer de 20ml de vinaigre a 14°/80ml d'eaux oxygénée 10volume et un tout petit peux de sel.

je l'ai laissé 50min et ces un peut trop il a commencer a s'oxyder par endroit

05/10/2023¶

après test sur bred board mon circuit ne marchais pas je l'ai donc modifier grandement.
j ai refais le régulateur cette fois ci sans aop pour une alim stable.

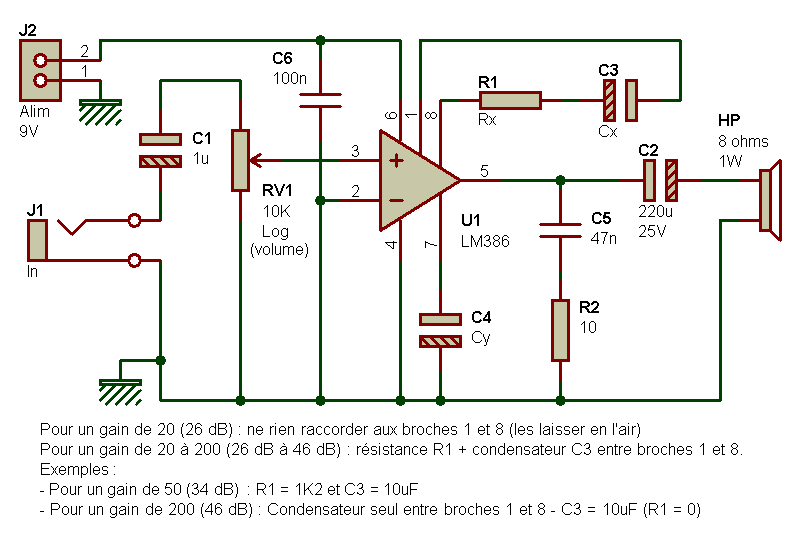

puis j ai trouver un autre circuit qui amplifier plus le signal avec un lm386 sur sonelec .

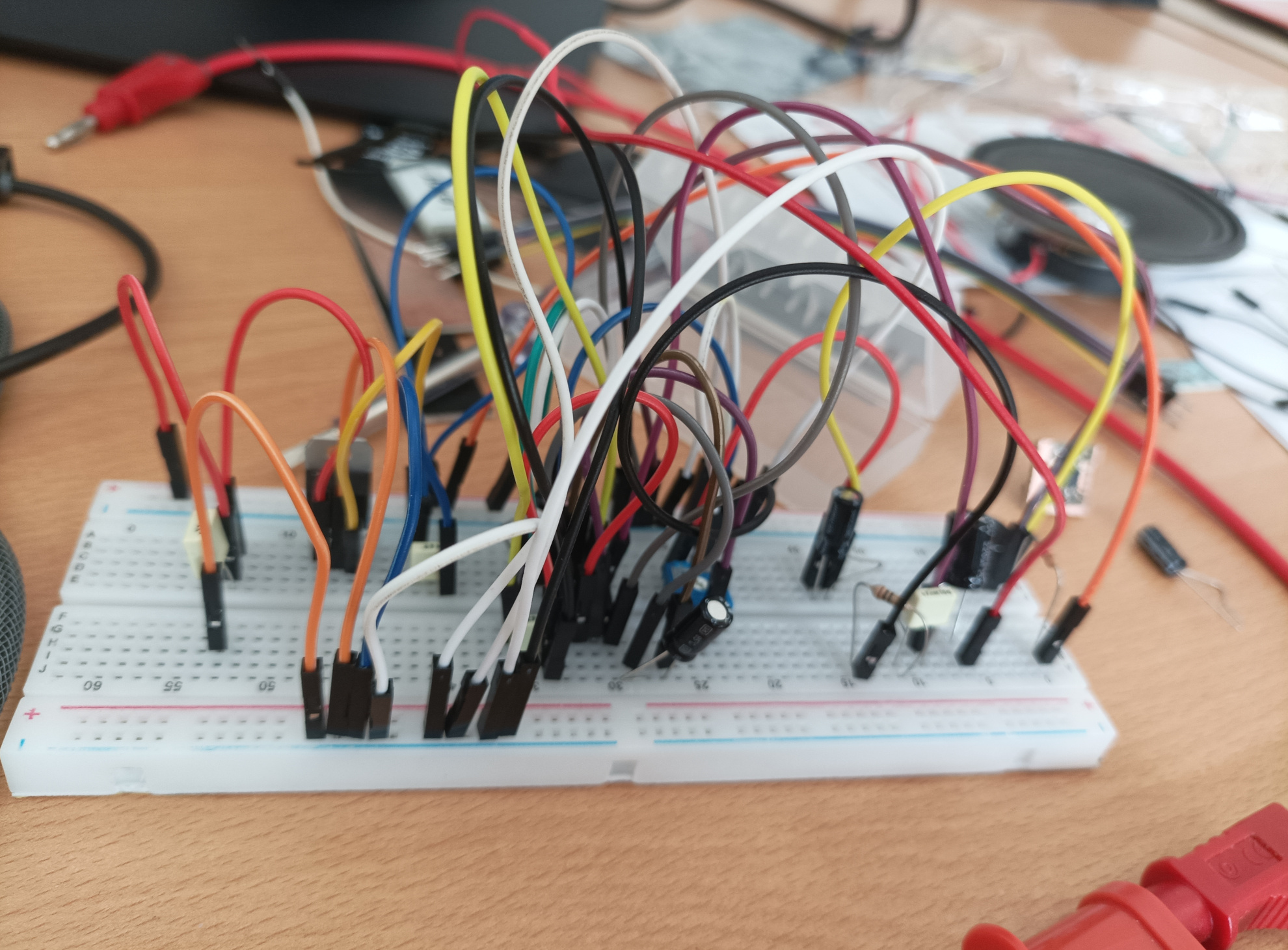

je l'ai refait sur bread board mais il semble avoir un problème au niveau de l'entrée du micro.

29/11/2023¶

j'ai simplifier le cicruit il marche maintenent corectemment

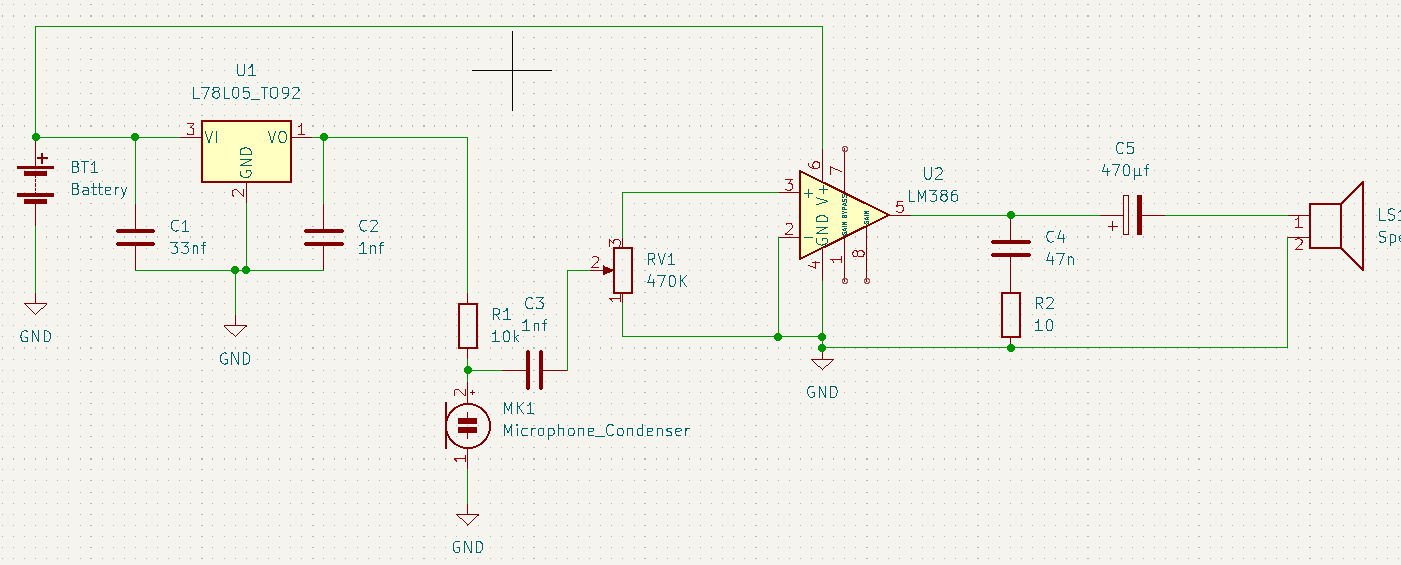

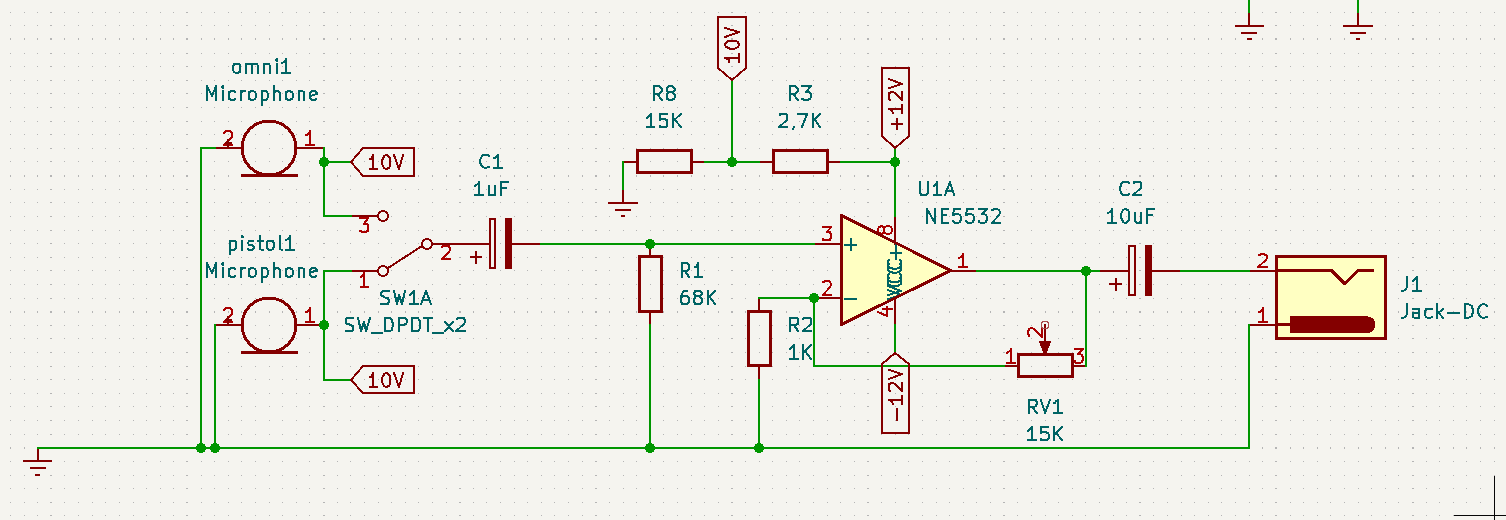

schema elecrtique du 4eme prototype

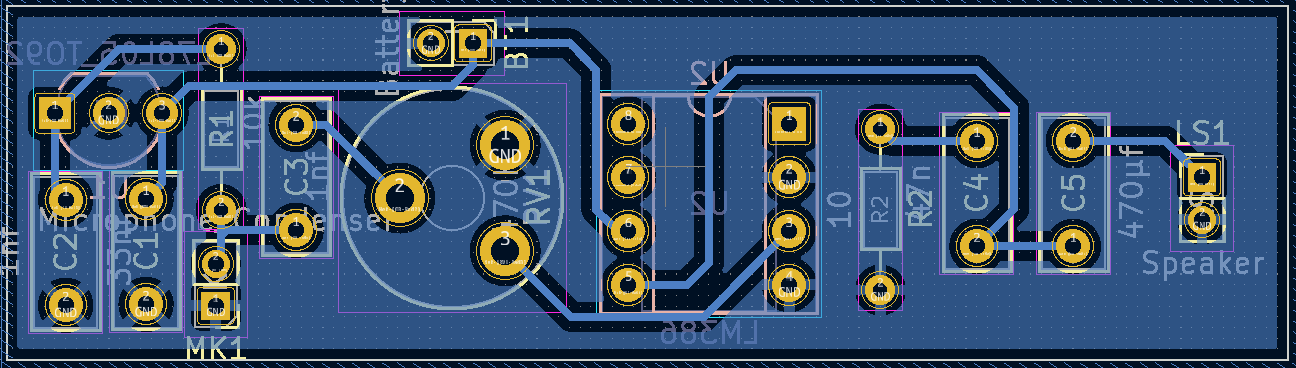

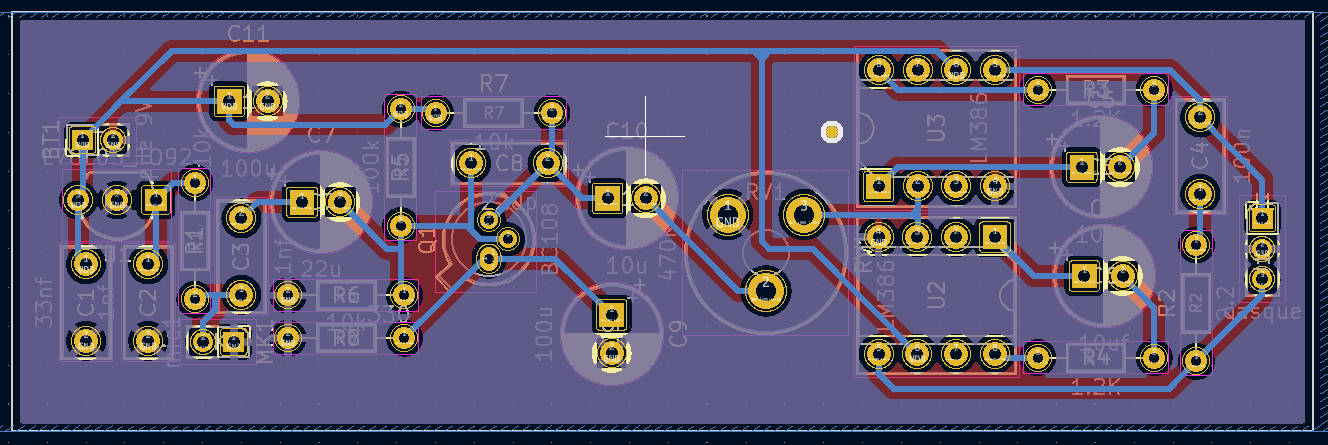

pcb du 4eme prototype

mes test de gravur mon mené a la conclusion qu'il fallait un agitateur.¶

j'en est donc fais un.

j'ai commencer par découper un petit disc a la lazer pour y coller 2 aimant laissant un rectangle vide au milieux pour adapter la pièce a différent axe.
piece1(le disc) agitateur1.svg piece2(le rectangle qui s'adapte a l'axe) agitateur2.svg

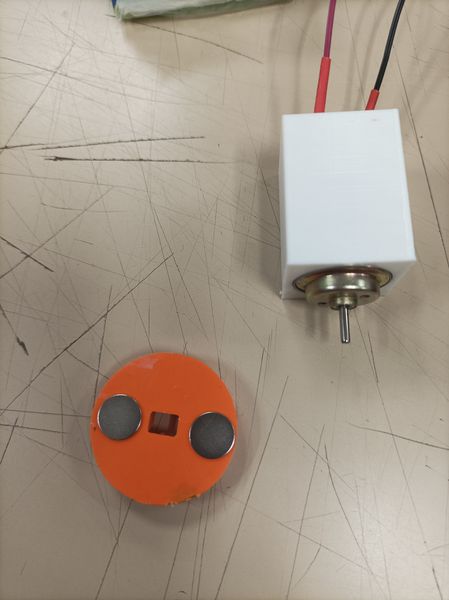

disc avec les aiment et le moteur

j'ai ensuite modéliser une enceinte pour le moteur sur freecad.
stl de lenceint moteur motormount.stl

enceinte du moteur

puis importé sur cura.
gcode pour l'imprimante 3D CE3_motormount.gcode

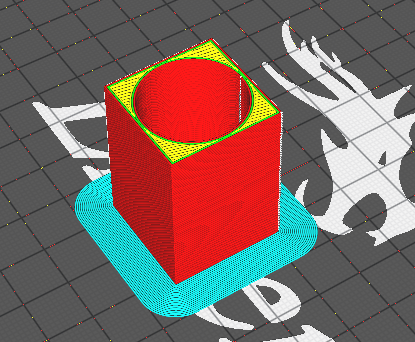

importé dans cura pour l impréssion 3D

14/12/2023¶

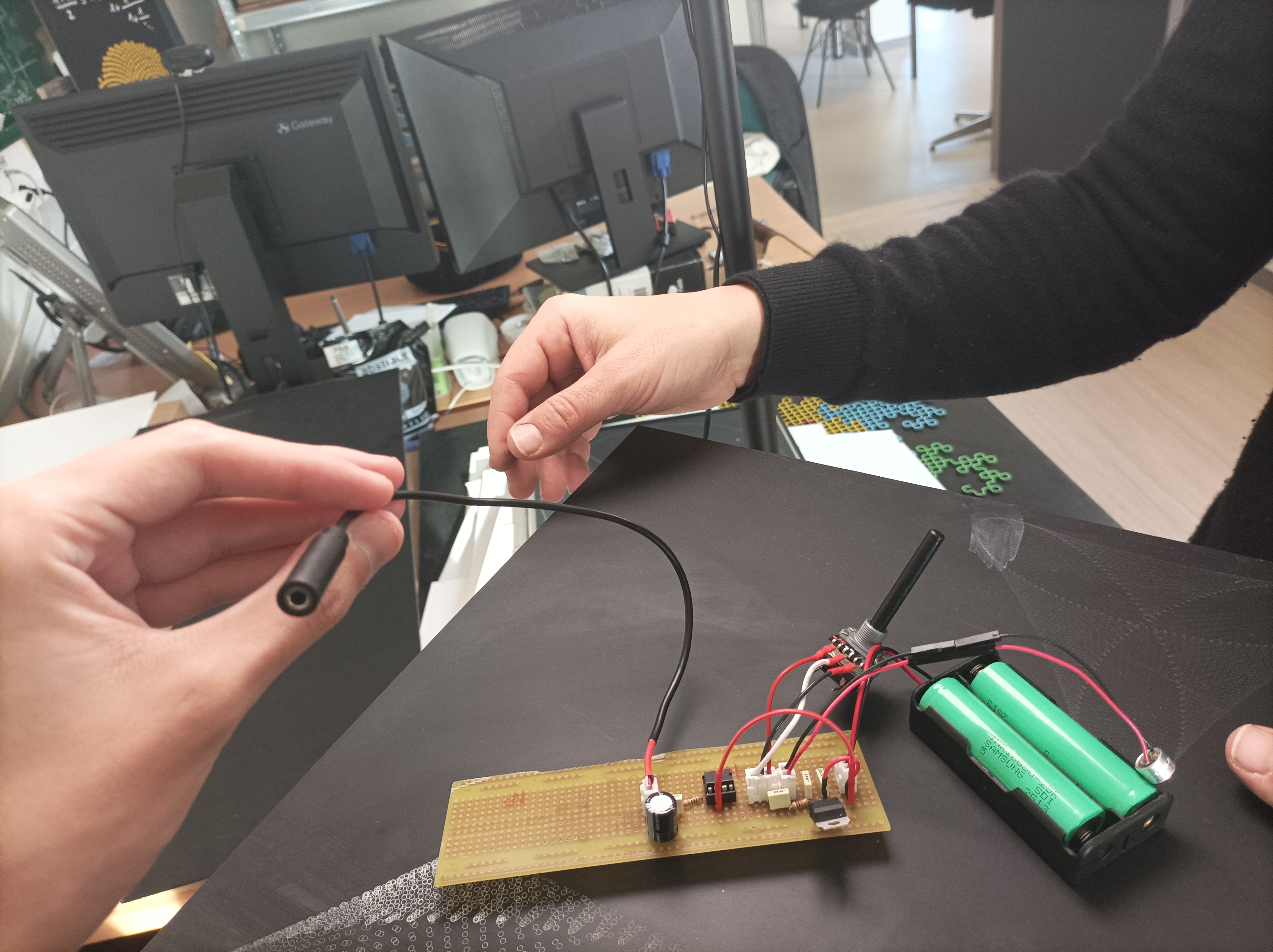

le premier prototype fonctionne. \(°O°)/ Wooooooooooooooooooooooooooooooooooooooooooooooooooooooooo¶

prototyp n°1

10/01/2024¶

aprées test du premier proto par l équipe de l'epad terre negre il étai clair qu'il falai augmenter encore l'amplification alors j'ai repris le concept d'aop monter en pont qui quadruple la puissance.

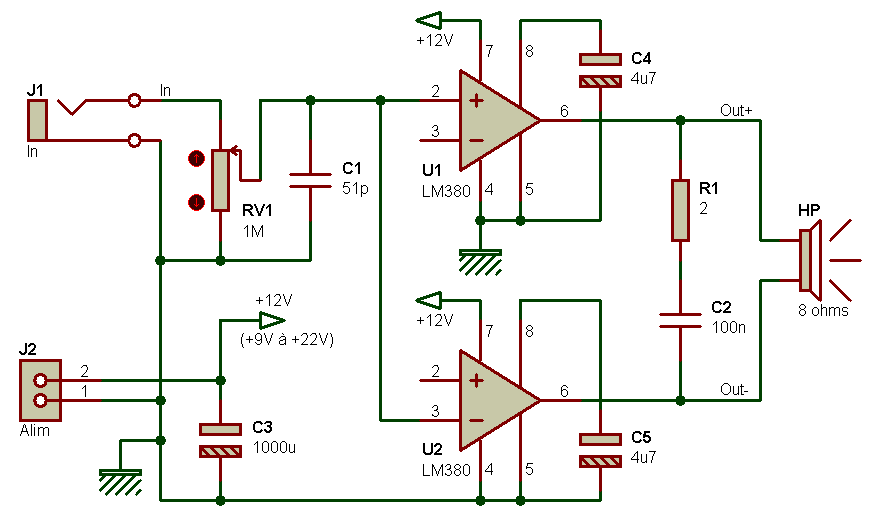

je me suis remis a jour sur le sujet en lisant cette article Pontage d'amplificateurs BF sure le site sonelec-musique.com .

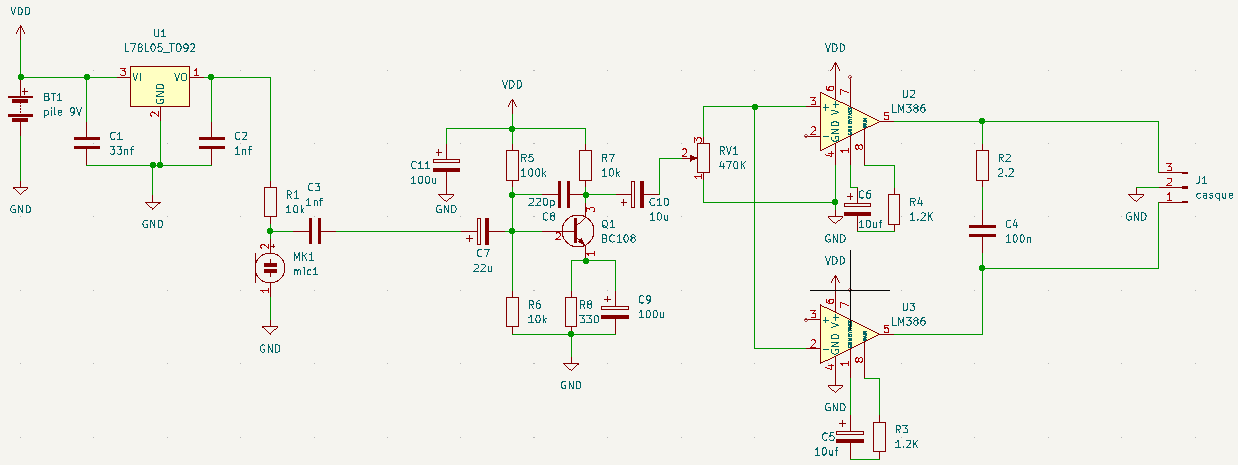

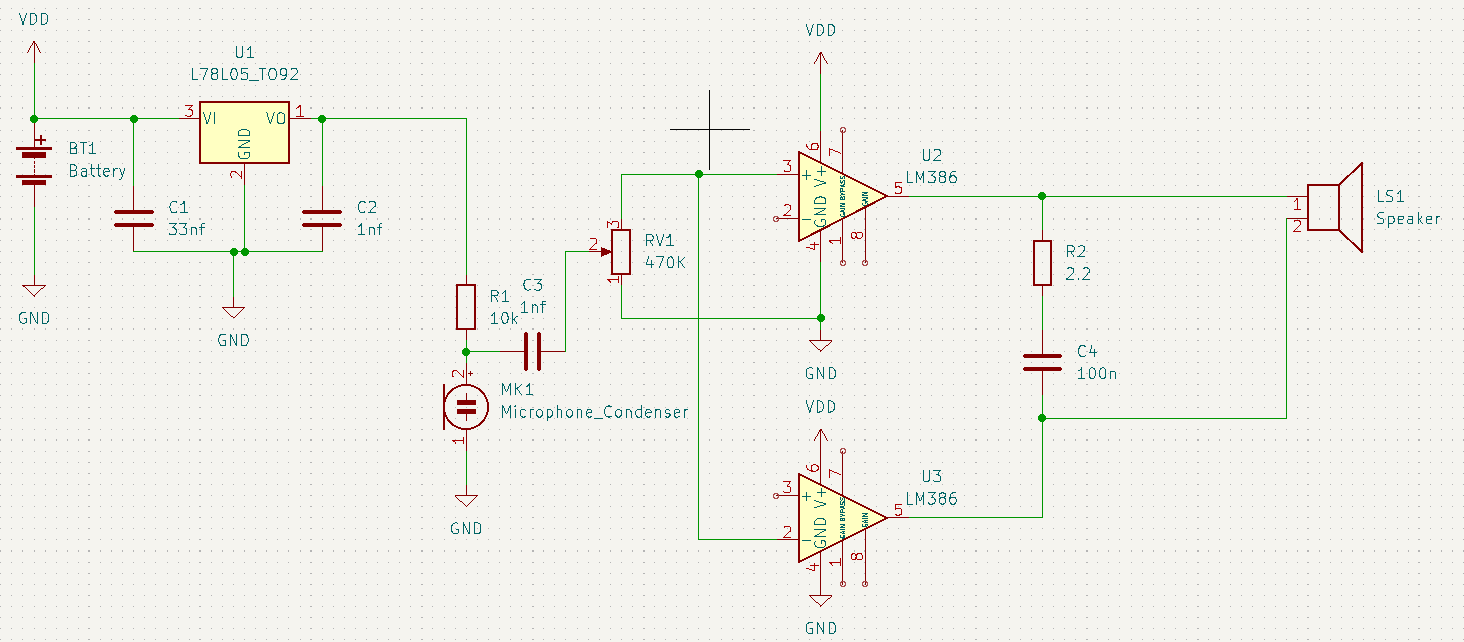

voici donc le schema de l amplificatore V2.

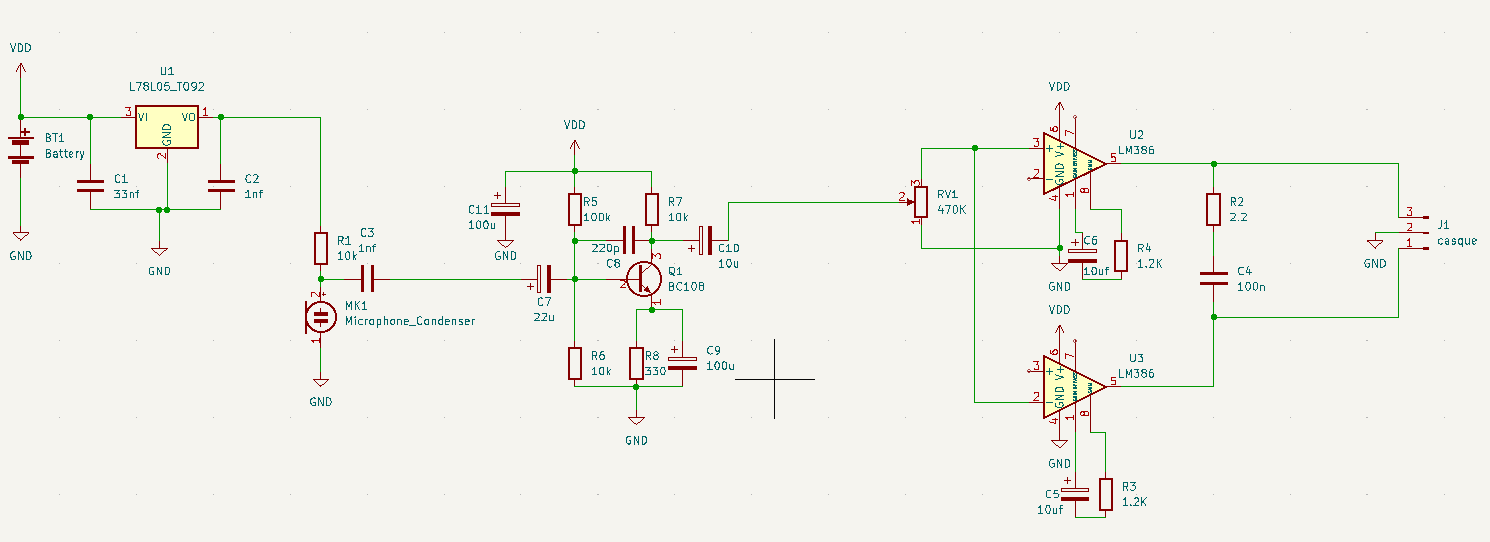

circuit trouver sur sonelec	ma version amp.kicad_sch

seul petit problème il semble que le casque sature avant la volume maximum d'amplification.¶

12/01/2024¶

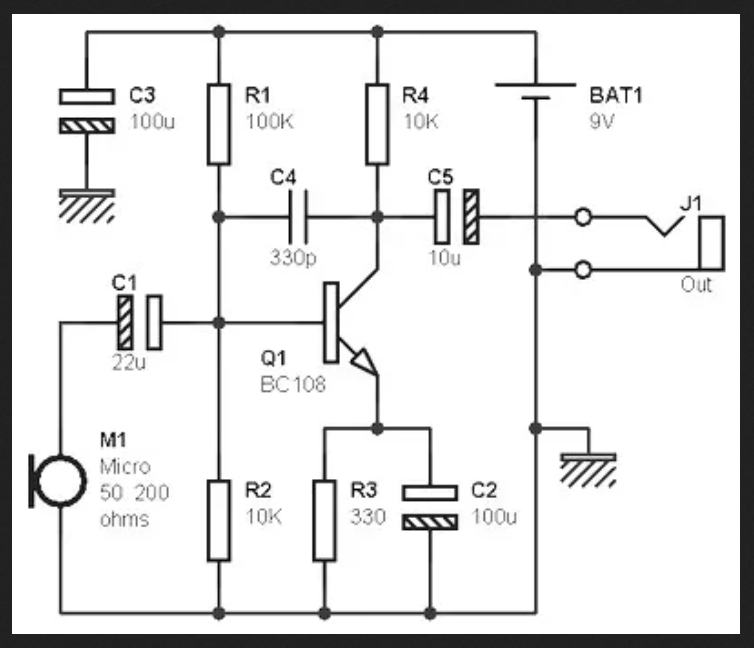

j'ai décider de rajouté un préamplificateur a mon circuit inspiré d'un circuit trouver sur le net.

circuit trouvé sur amplifiercircuit.net	ma version amp.kicad_sch / amp.kicad_pcb

10/04/2024¶

cela fais longtemps que je n avais pas écrit ici.

aujourd’hui ces le jours de la mise en boîtier du pcb.

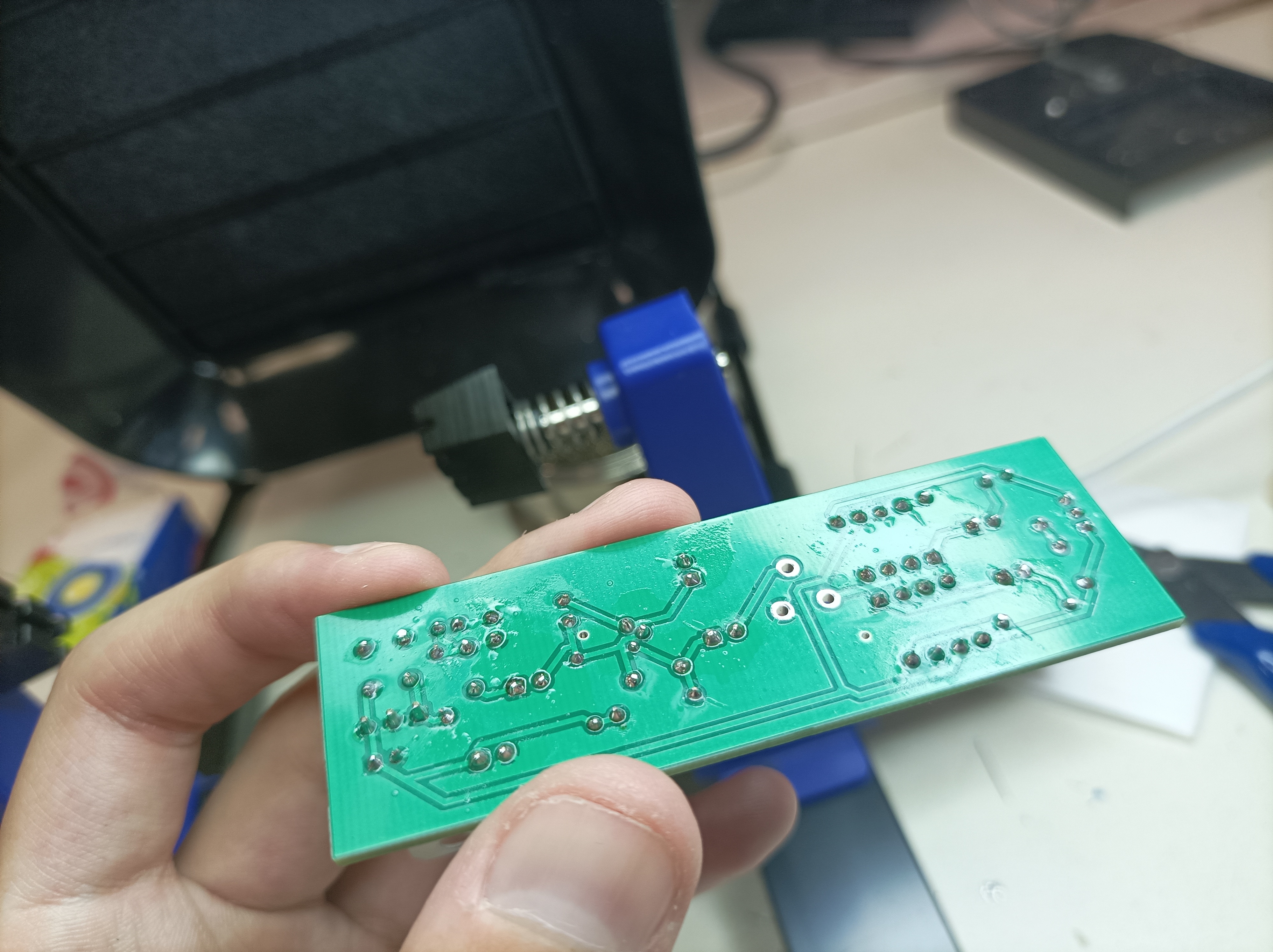

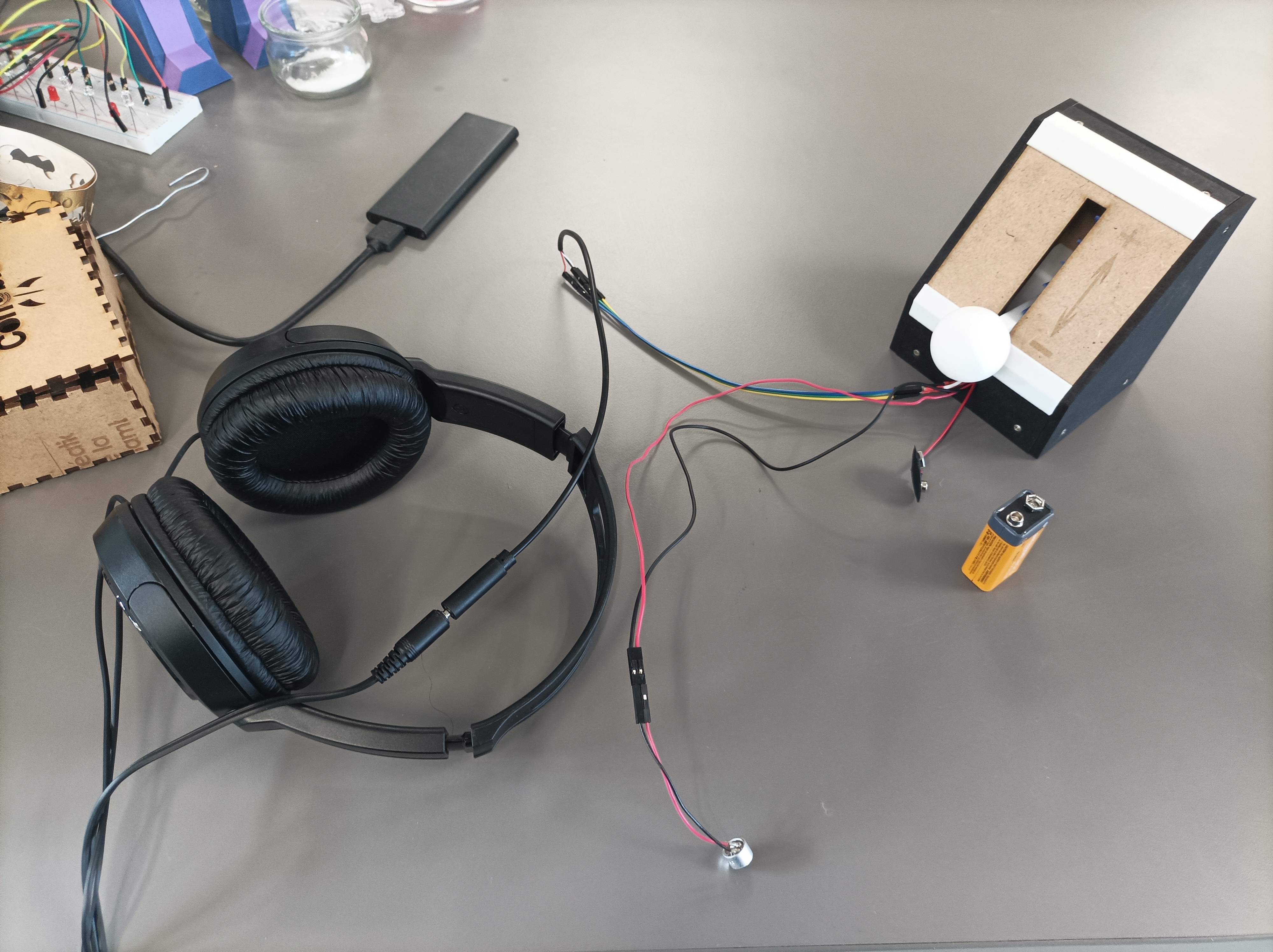

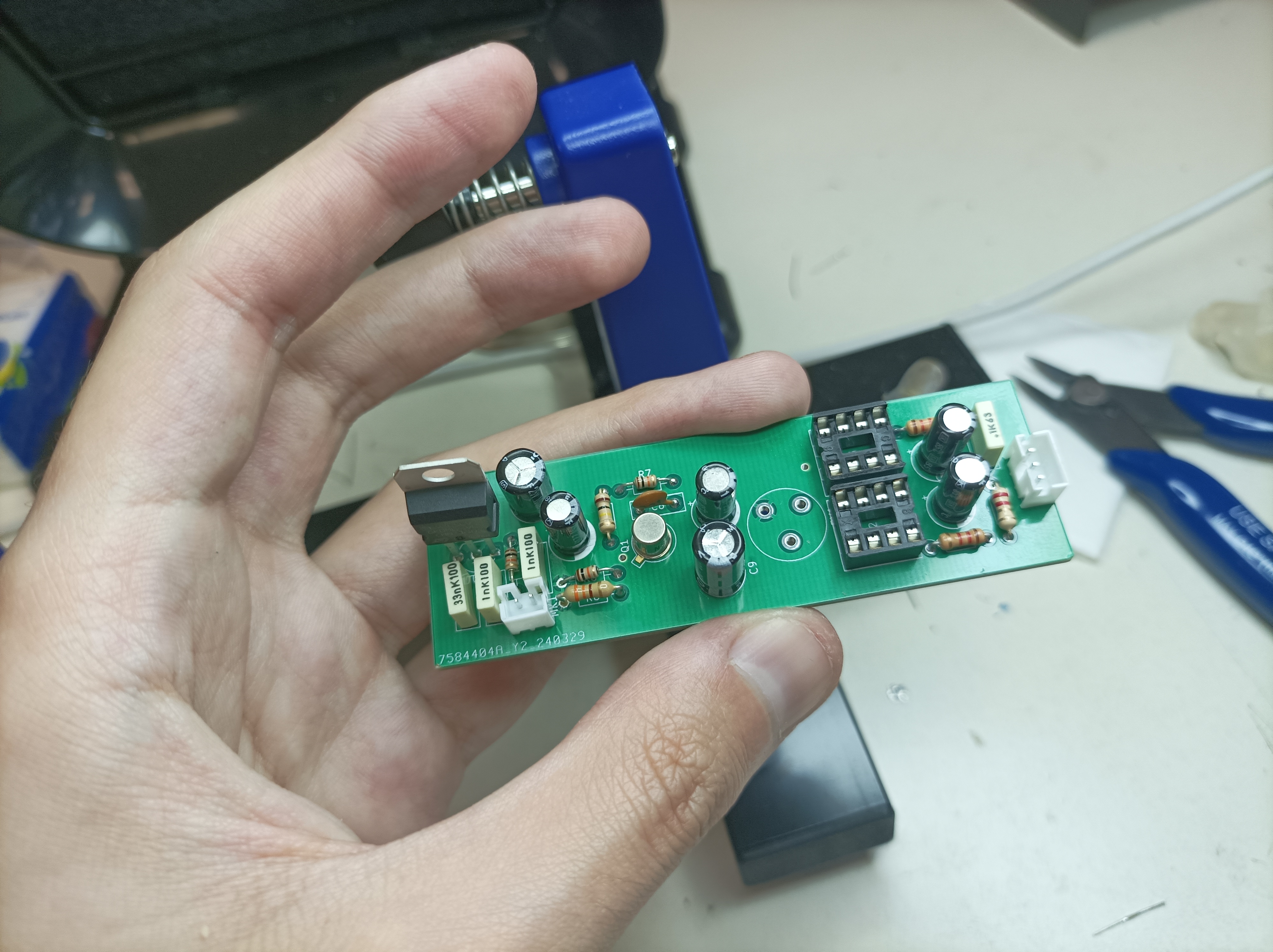

le recto	le verso	le tous en boitier

29/04/2024

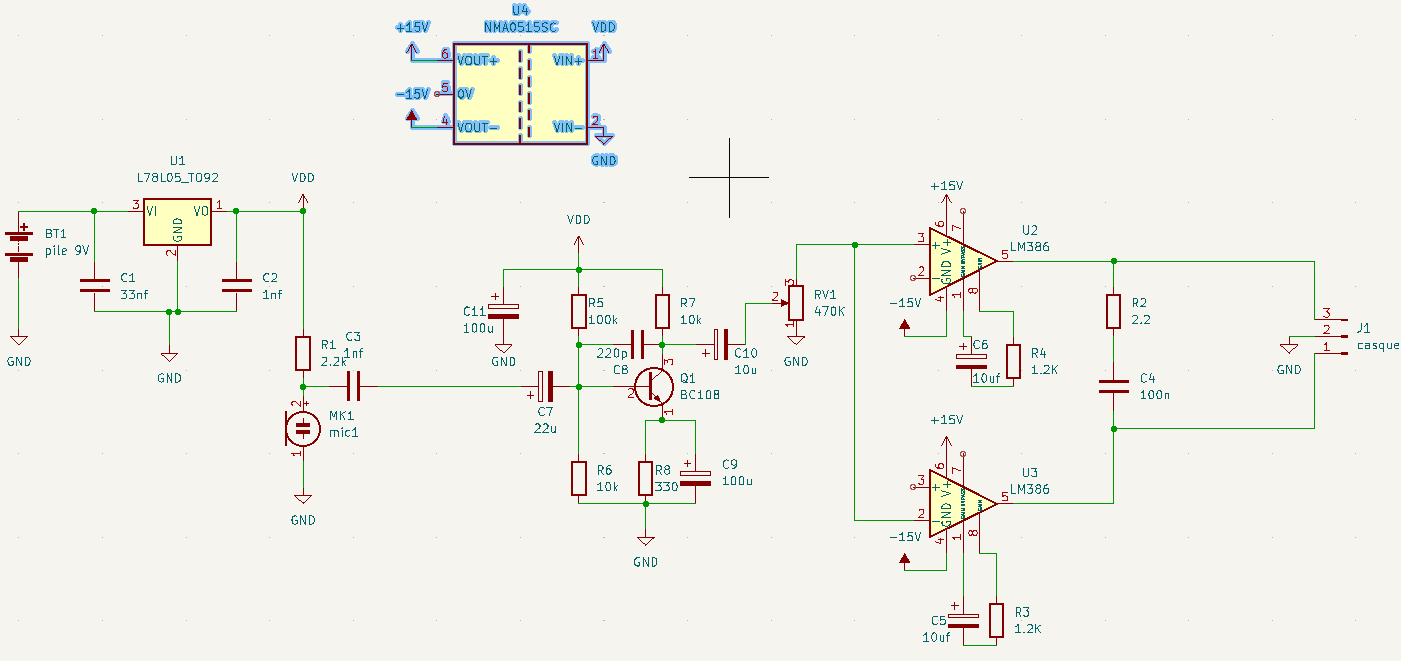

rajout d'un booster de voltage NMA0515sc pour les aop.

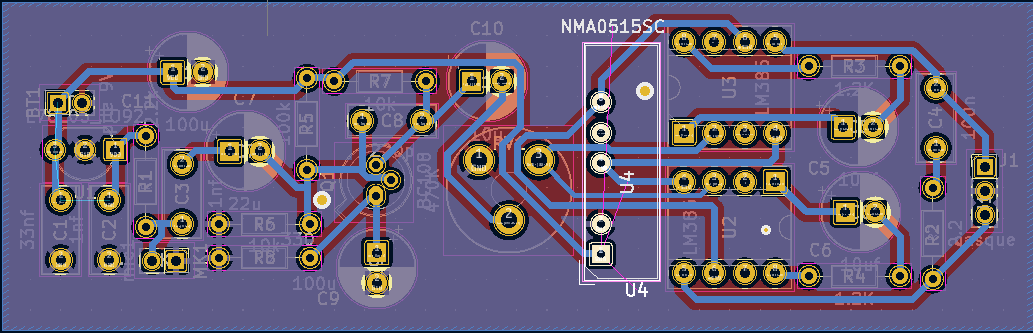

Typon ampV3.kicad_pcb	Schema ampV3.kicad_sch

21/05/2024
j'ai fais une erreur sur le circuit j ai mal lue la doc du nma0515sc j'ai donc fais une petite carte séparée.¶

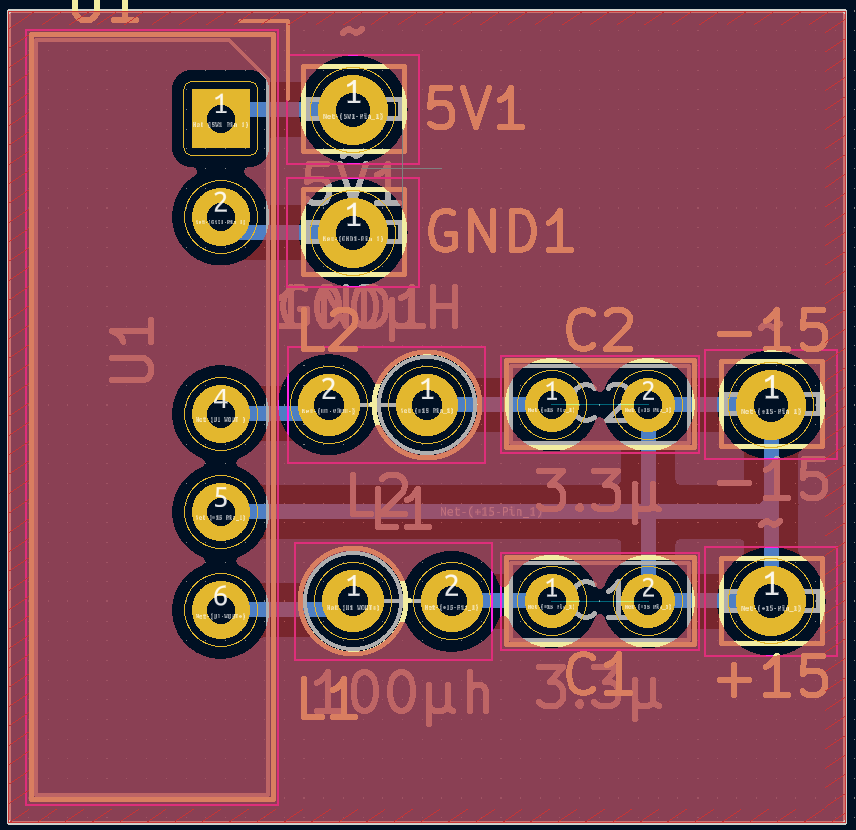

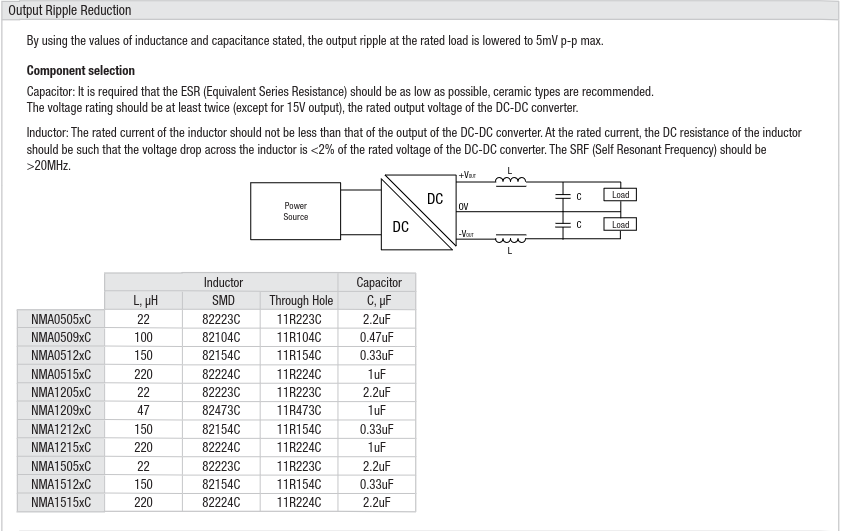

schema dans la doc	schema kicad nma0515solosboard.kicad_sch	Typon nma0515solosboard.kicad_pcb

17/06/2024¶

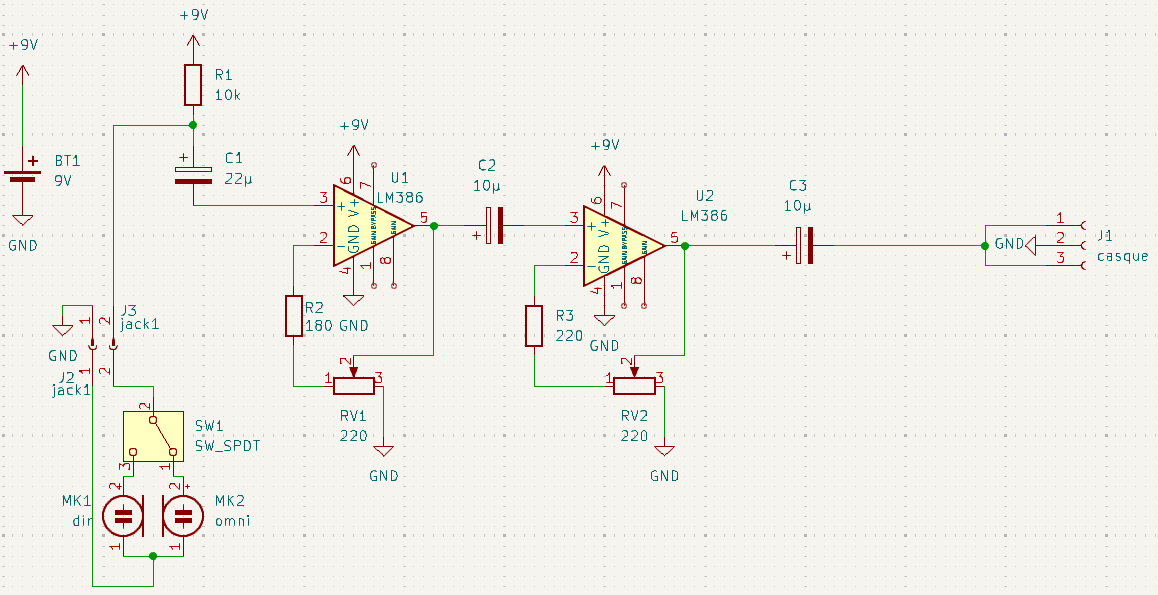

après beaucoup de test et une inspection de damien blanchard (professeur d'électronique) le constat était claire le circuit était bien trop compliquer pour rien engendrant un énorme bruit blanc en sortie. je l'ai donc bien simplifier.

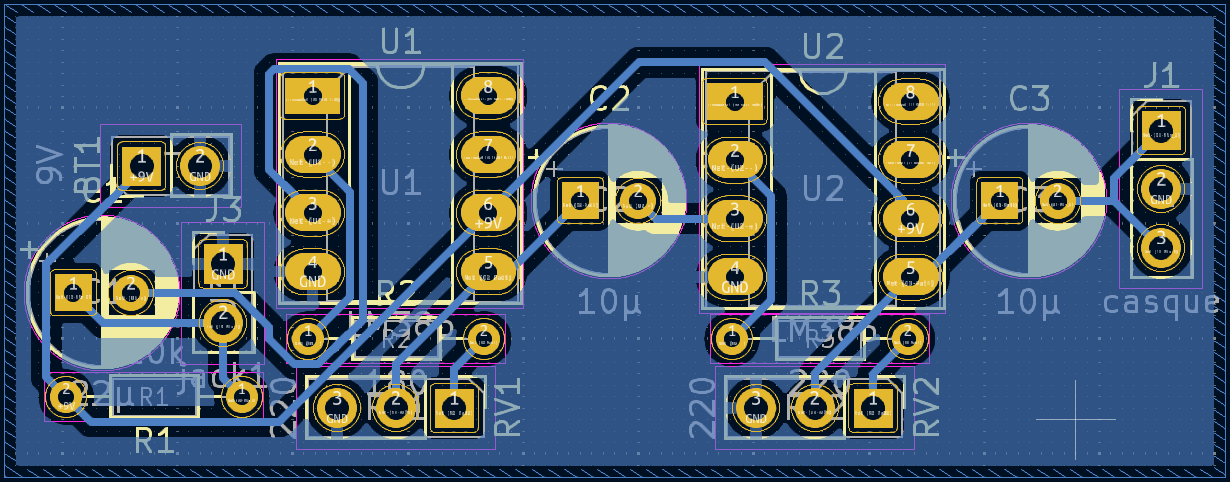

typon ampv5.kicad_pcb	schema ampv5.kicad_sch

20/06/2024¶

j'ai fais une erreur sur le branchement des potentiomètre.
j'ai donc refais la carte.

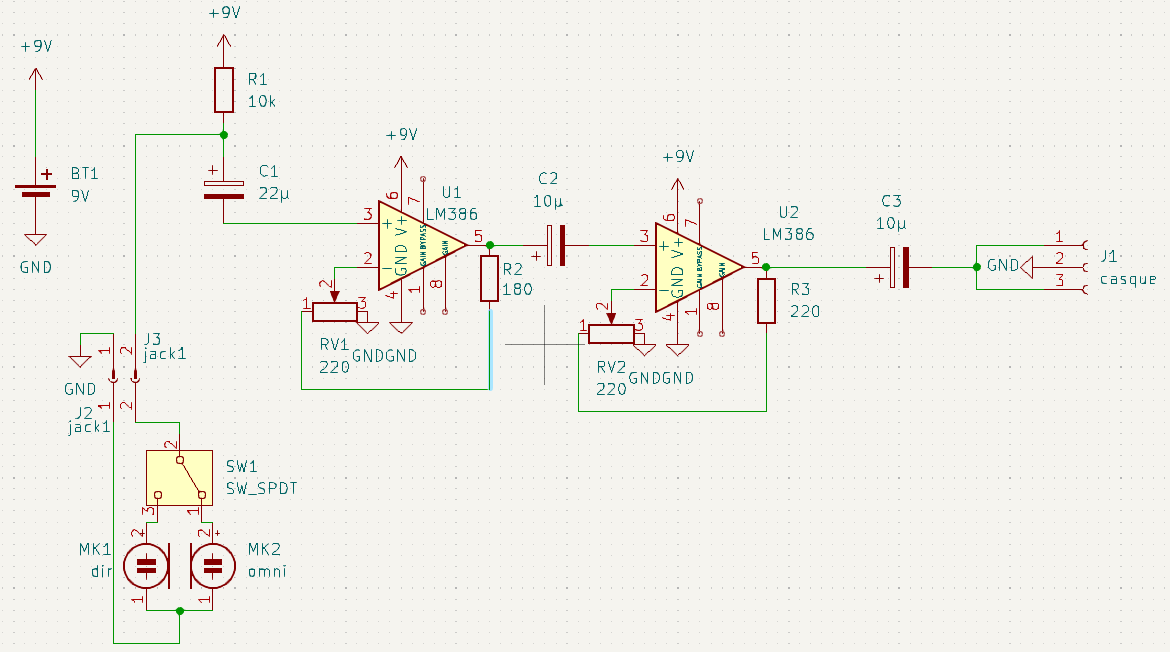

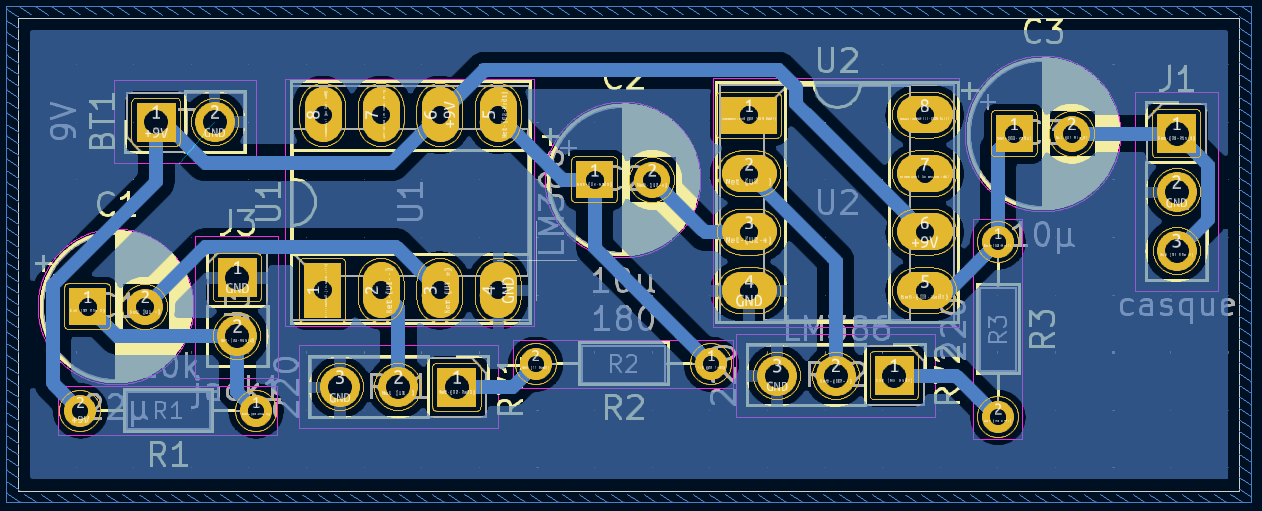

typon ampv5_2.kicad_pcb	schema ampv5_2.kicad_sch
