Réalisé en binôme, par Noémie Rivas et Chloé Denis¶
Introduction¶
Dans le cadre de notre cours intitulé "Conception et Design / Introduction à la fabrication Additive", notre projet consiste à créer un porte-clés.
Le processus créatif va du design initial à la réalisation finale par découpe laser avec un dimension fixée à 5x5 cm maximum.
Le processus de création s'est articulé autour des étapes clés suivantes :
- Sélection d'un modèle
- Préparation de l'image pour la découpe et la gravure
- Réalisation de la découpe et de la gravure
1ère étape¶
Nous allons créer un design afin de choisir notre porte-clé sur internet. Notre dessin dans nos fichiers,.... De préférence, l'image doit être au format vectoriel (PDF, SVG). Dans le cas où nos images trouvées sont de format matriciel (PNG).
Importer l'image sur le logiciel InkScape (Taper sur le clavier "Control + I") ou glisser l'image du bureau jusqu'à l'application.
Redimensionner le cadre en fonction de l'image choisie (Taper sur le clavier "Control + Maj + R") ;
Clique droit sur l'image, puis "Vectoriser un objet matriciel..." ;
En fonction du type d'image, choisir la détection adaptée dans le menu déroulant à droite.

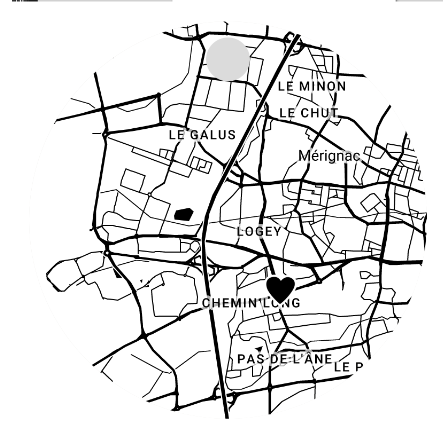

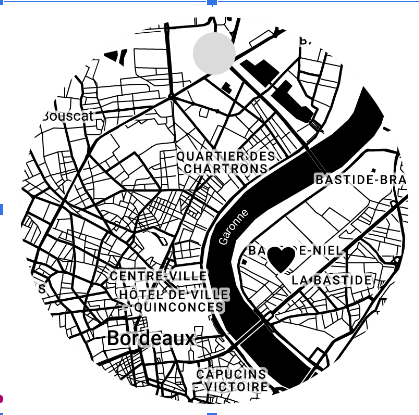

Dans notre cas, nous avons choisi une image internet d'une map de bordeaux sur le site Happy bulle, qui représente la rencontre avec nos copains respectifs
h2. 2ème étape : Préparer l'image à la découpe/gravure
Étape 1 : Définir les zones de gravure et de découpe
Pour que la machine comprenne vos intentions, il est crucial de délimiter précisément les zones à graver et à découper. Suivez ces étapes pour définir la zone de découpe :
1. Dessiner le contour de découpe :
Sélectionnez l'outil "Cercle" dans le menu de gauche.
Dessinez un cercle autour de l'image, englobant la zone à découper.
2. Définir la couleur de découpe :
Sélectionnez le cercle dessiné.
Dans le menu de droite, choisissez la couleur rouge (RVB : 255, 0, 0) pour indiquer à la machine qu'elle doit découper cette zone.
3. Définir l'épaisseur de la découpe :
Ajustez le paramètre "Taille de contour" à 0,2 mm, correspondant à l'épaisseur réelle du laser.
Informations complémentaires :
Veillez à ce que le cercle englobe parfaitement la zone à découper, sans laisser d'espace vide.
La couleur rouge est universellement utilisée pour indiquer la découpe dans les logiciels de gravure/découpe.
L'épaisseur de la découpe dépend de la puissance du laser et du matériau utilisé.
Ensuite, redimensionner l'image et le cercle : sélectionner l'ensemble, bloquer les dimensions avec le cadenas puis mettre 50 mm (taille de l'image à découper) ;
Afin de centrer l'image dans ce grand cercle, sélectionner l'image et le grand cercle, aller dans "aligner et distribuer" dans le menu en haut : puis, aligner verticalement et horizontalement.
Dans un second temps, nous souhaitons délimiter le trou, qui sera découpé par la machine et qui nous permettra d'accrocher les porte-clés à un anneau. Pour cela, refaire un petit cercle rouge, à l'intérieur du grand rond.
Nous avons répété cette étape une seconde fois pour le deuxième dessin.

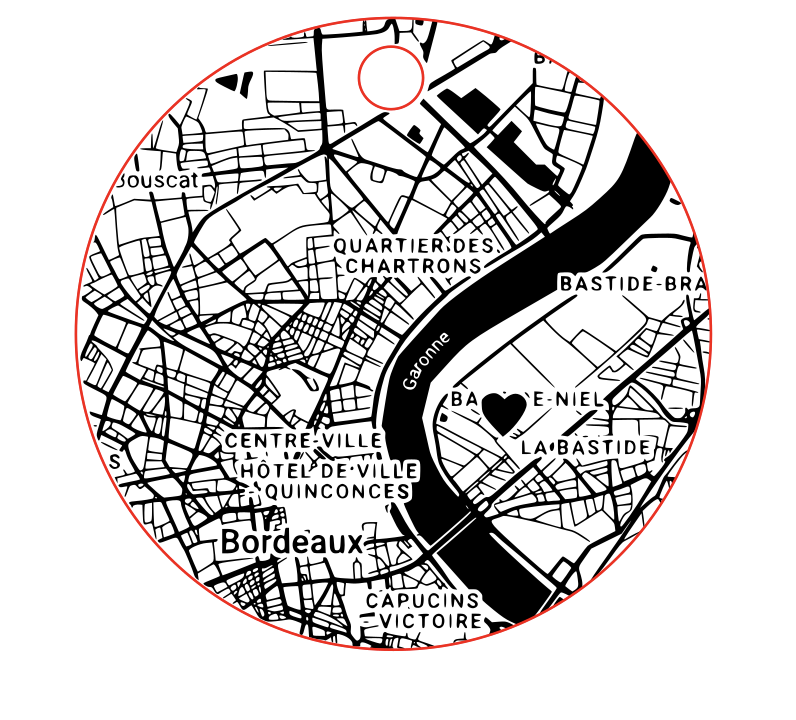

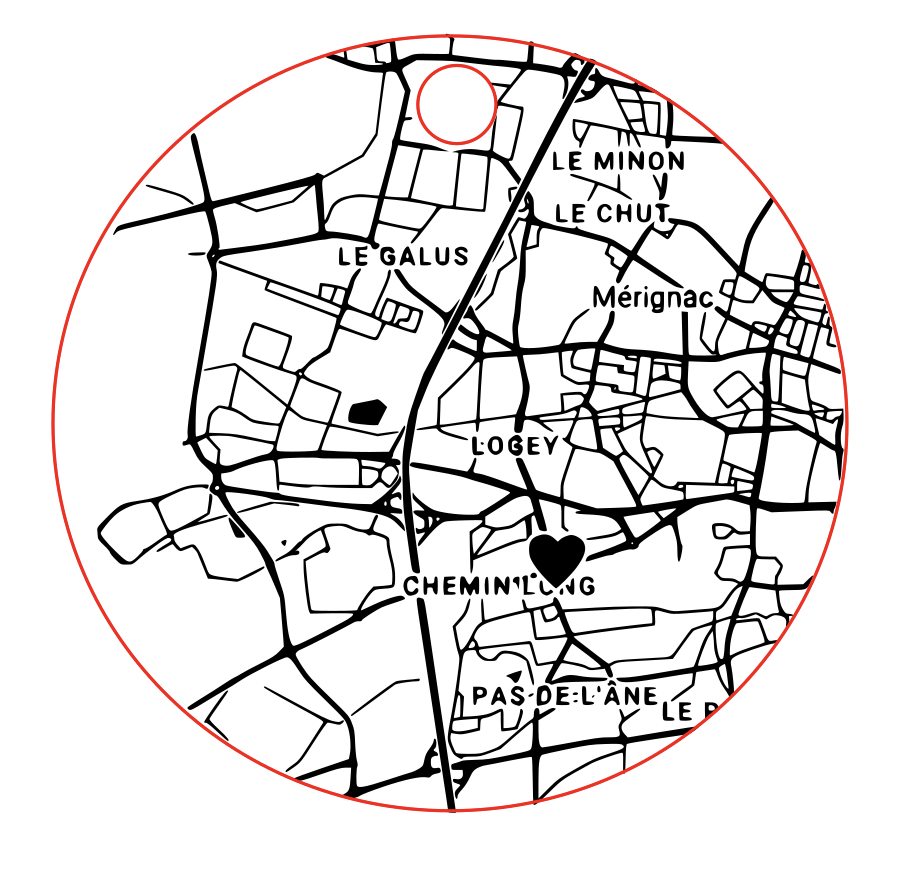

Vous trouverez ci-dessous l'image de nos fichier de découpe :
Ce qui est en noir sera gravé et ce qui est en rouge sera découpé par la machine.
3ème étape : La découpe et gravure¶
Avant de découper le support, il faut régler la machine à l'aide de l'ordinateur :
- Télécharger l'image sur l'ordinateur en svg
- L'ouvrir sur Inkscape.org et aller dans "Fichier", "Imprimer" et vérifier la dimension des dessins (5mm) ;
- Importer le fichier sur JobControl ;
- Ajustez les paramètres selon les matériaux de découpe utilisés. Dans notre cas, cela sera des chutes en bois. Il faut modifier la puissance et la vitesse en fonction de la couleur dans l'image (noir pour les réglages de gravure et rouge pour ceux de découpe). Il faut noter que la profondeur de la gravure augmente avec la réduction de la vitesse et l'augmentation de la puissance. Pour la gravure, il faut privilégier une puissance modérée (par exemple, 80%) et une vitesse maximale (jusqu'à 100%), tandis que pour la découpe, une puissance plus élevée (95%, par exemple) est recommandée. Les autres paramètres peuvent rester sur les valeurs par défaut.
- Double-cliquer sur l'image pour voir l'aperçu et vérifier que tout est en ordre : les couleurs sont assez distinctes et opaques, etc.
- Positionner l'image là où on veut la découper sur le support.
Ensuite, il faut régler la machine :
- Placer le support de découpe dans la machine ;
- Connecter l'ordinateur à la machine ;
- Régler la hauteur du plateau de découpe, en positionnant un petit bout de métal sur le laser puis en le remontant grâce aux flèches jusqu'à ce qu'il touche le plateau et qu'il tombe ;
- Activer la ventilation ;
- Baisser la vitre de protection ;
- Lancer la découpe ;
- Puis, récupérer le porte-clés lorsqu'il est fini !
Vous trouverez la photo de notre porte-clés ci-dessous :
Conclusion¶
Ce cours de conception nous a permis d'acquérir de nombreuses connaissances. L'un des défis majeurs rencontrés lors de la création de nos porte-clés a été l'ajustement de nos dessins pour les étapes de découpe et de gravure. Les divers détails de nos dessins ont été une étape majeure afin de réussir la réalisation de nos porte-clés.
Références : Cours dispensés par Jean-Baptiste Bonnemaison et Pierre Grange Praderas.
