Olivier Dutour¶

Stage du 19/02 au 23/02/24¶

Lundi 19¶

Matin¶

Tuto freecad : https://tube.aquilenet.fr/w/p/1kRD5Ef5AVYJz3qydiStDN

Suivi du tuto et modélisation du dé à jouer, découverte du logiciel FreeCAD

dé a jouer.FCStd
dé a jouer-Cut005.stl

Après-Midi¶

Impression du dé à jouer

Début d'un premier projet : pochoir pour peinture textile

Image créée avec photoshop au préalable

Installation et prise en main d'inkscape
Conversion et vectorisation de deux images jpg en dxf et svg pour préparer la découpe au plotter
pochoir_jaune.dxf
pochoir_jaune.svg
pochoir noir.dxf
pochoir noir.svg
Je m'y suis repris à plusieurs reprises pour que les dimensions conviennent au plotter
Lecture de la notice du plotter Graphtec CE-6000-60

Objectif de demain : redimensionner les deux pochoirs pour qu'ils entrent dans le plotter

Mardi 20¶

Matin¶

Changement d'image à découper car la première est trop grande
Création de l'image et des deux pochoirs en extension jpg avec Photoshop

Vectorisation et conversion des pochoirs jpg en svg puis dxf pour la découpe vinyle
pochoir_noir_2.svg
pochoir_noir_2.dxf
pochoir_jaune_2.svg
pochoir_jaune_2.dxf

Après-Midi¶

Utilisation du plotter et de Graphtech

Premier test avec une petite étoile : forme bien découpé les paramètres étaient donc bon (vitesse de coupe 3; force de coupe 5)
Deuxième test avec le pochoir noir : forme principal bien découpée mais découpe assez longue et texte du bas trop petit donc pas assez bien découpé avec une force de coupe de 3 (vitesse de coupe 1 ; force de coupe 3)
Troisième test avec le pochoir jaune : forme parfaitement découpé car assez grosse donc bon paramètres (vitesse de coupe 3 ; force de coupe 6)
Quatrième test pour refaire le pochoir noir : forme bien découpée (vitesse 2 et force de coupe 10 pour découper directement les petites lettres du bas)

	pochoir test	pochoir noir 1er essai pochoir_noir_2.svg pochoir_noir_2.dxf	pochoir jaune pochoir_jaune_2.svg pochoir_jaune_2.dxf	pochoir noir 2e essai pochoir_noir_2.svg pochoir_noir_2.dxf
Etat de la découpe	parfaite forme bien découpée qui se décolle bien	moyenne forme principal bien découpée mais petits textes du bas ne se décollent pas	découpe parfaite mais temps de découpe un peu long	découpe qui convient à l'utilisation que je veux en faire forme principale bien découpée mais force de découpe très forte donc à découpée le vinyle et son support
vitesse	3	1	3	2
force de coupe	5	3	6	10
à améliorer		augmenter fortement force de découpe	potentiellement augmenter la vitesse	réduire légèrement force de découpe si le support du vinyle est important pour l'utilisation qu'on veux en faire

Après avoir découpé les pochoirs je passe à la peinture

J'utilise deux pots de 45ml de peinture textile de la marque pébéo, un jaune et un noir. [[https://www.pebeo.com/catalogue/setacolor-opaque-45-ml-noir-moire-45-ml-295-099#details]]
Je commence par coller le pochoir sur la veste puis j'applique la première couche de peinture jaune
J'attends une heure pour que la couche jeune soit bien seiche puis je décolle le premier pochoir pour laisser apparaitre les formes colorées
Je colle par dessus le deuxième pochoir puis j'applique la peinture noir
Encore une fois j’attends une heure avant d'enlever le pochoir

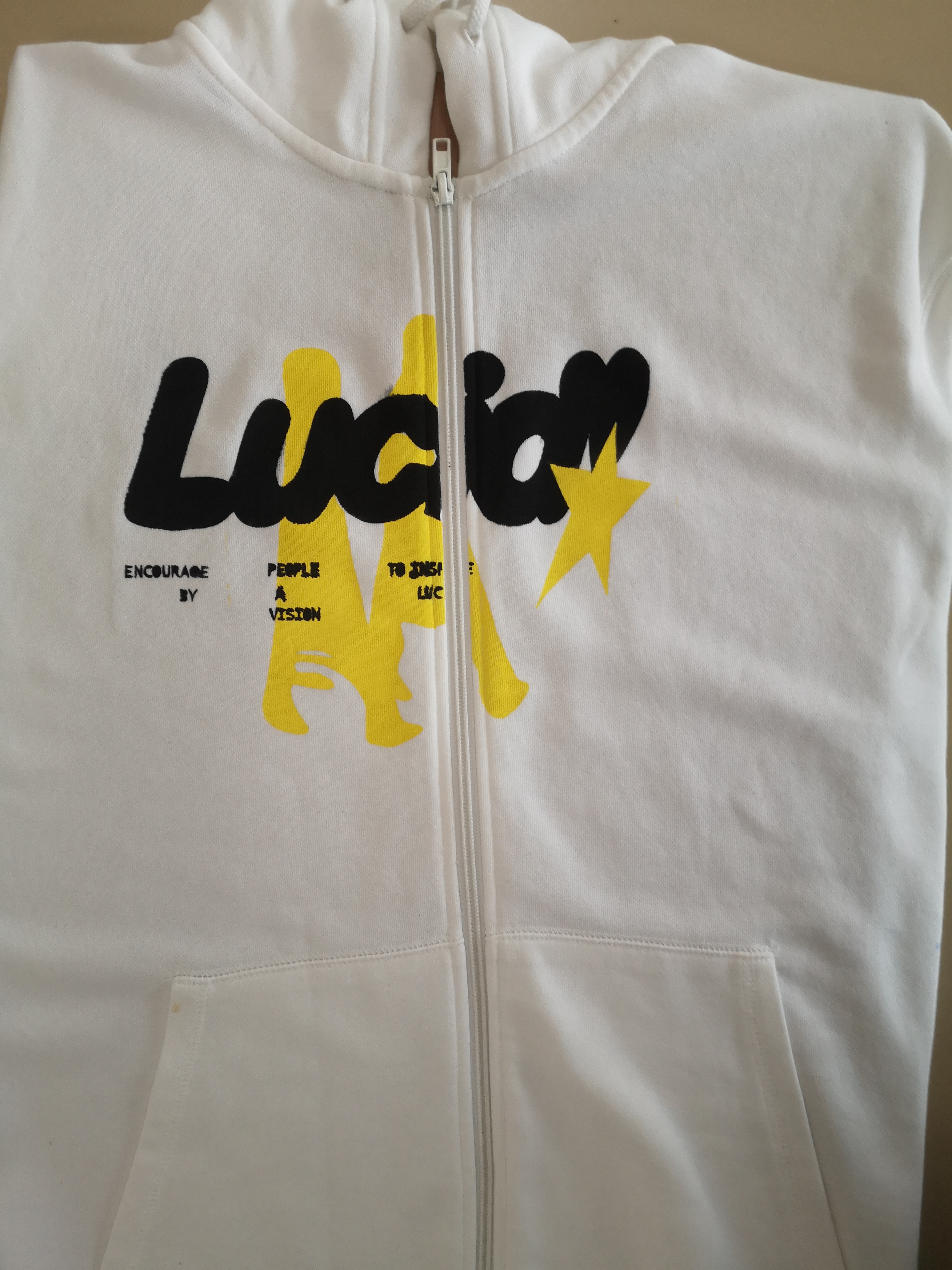

Le résultat est plus que convenable, à voir si la peinture tient sur le long terme

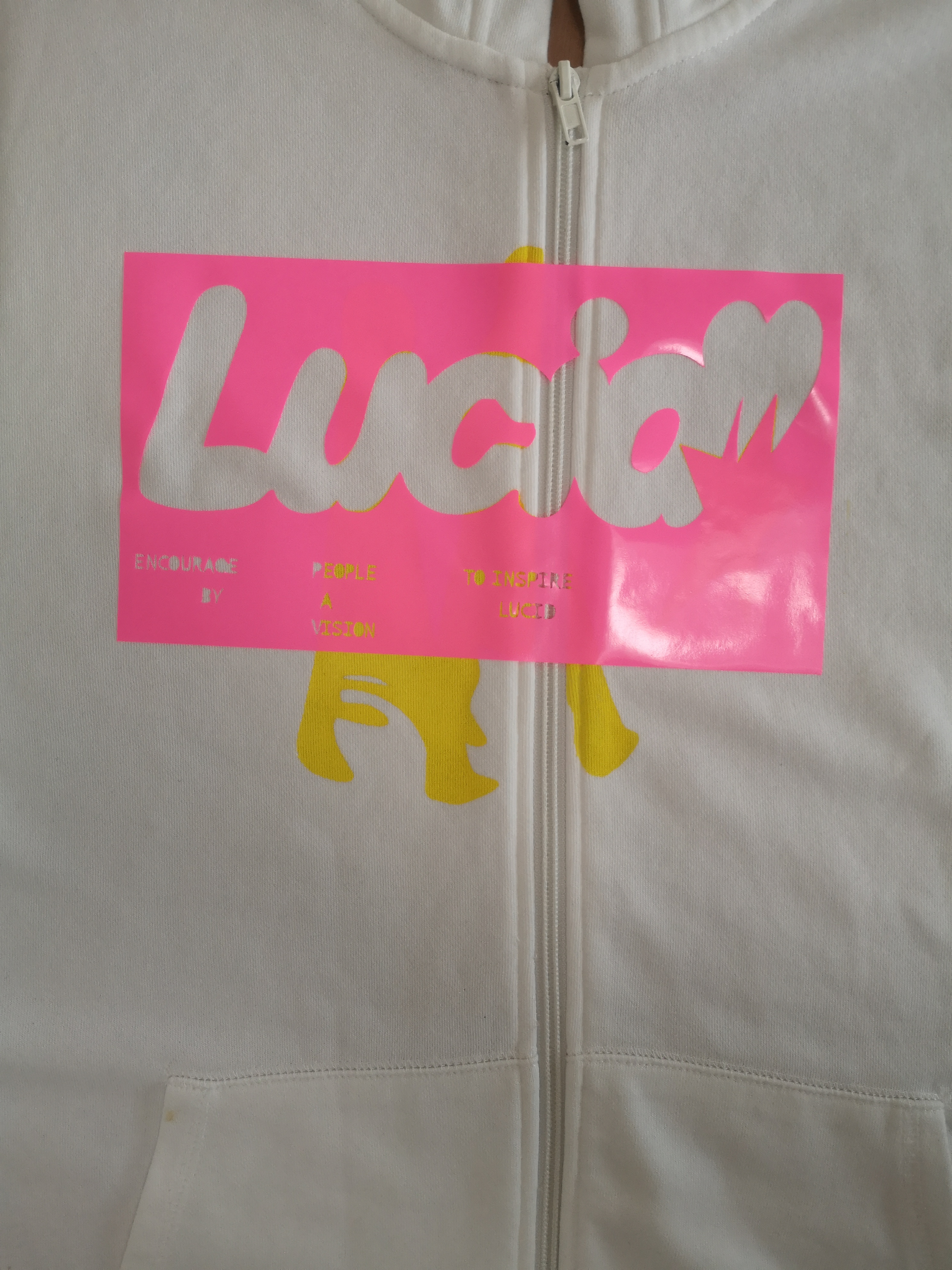

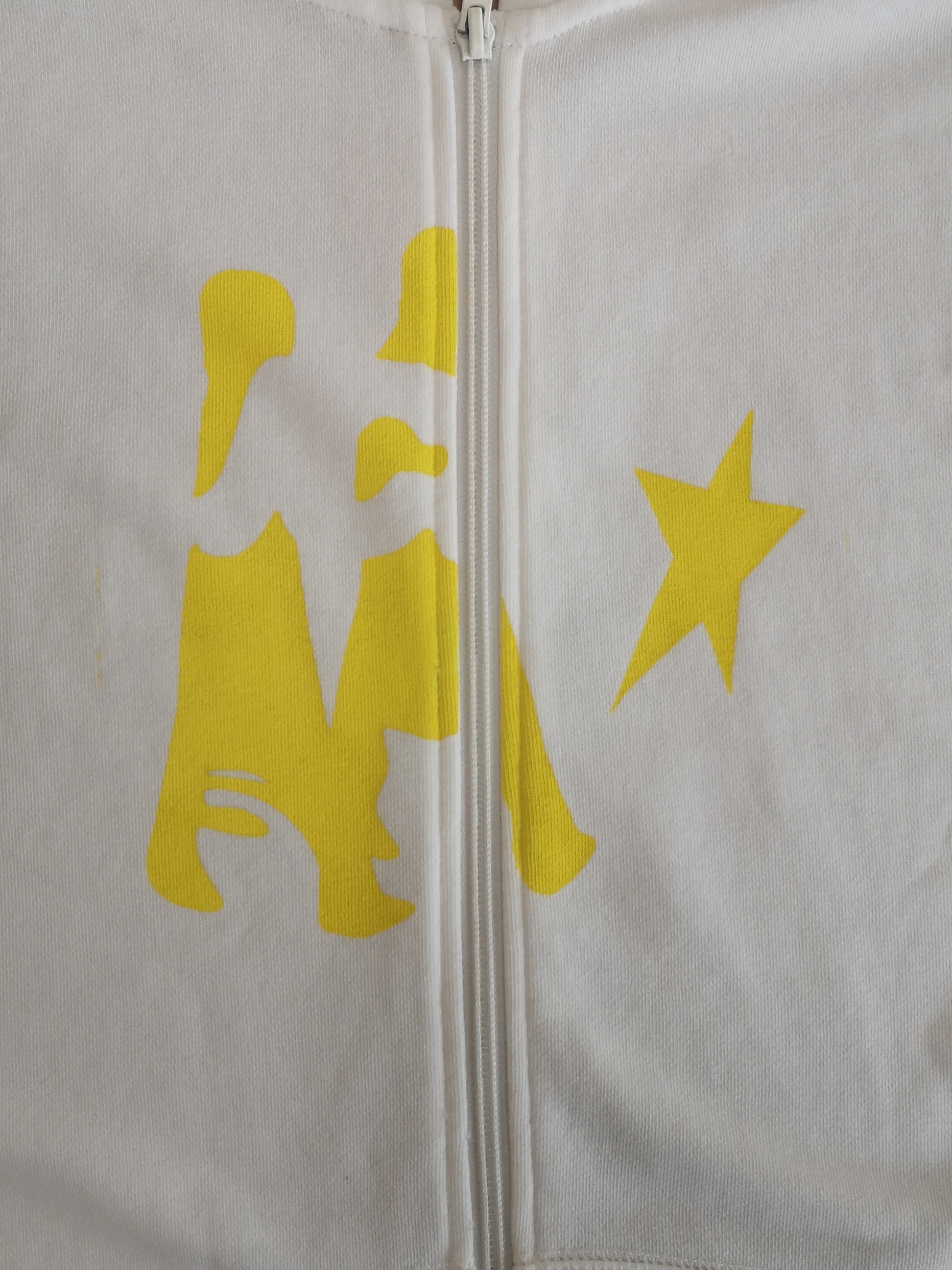

peinture du premier pochoir	application du second pochoir	résultat

(à noter que la peinture a un peu bavée à un endroit ou je n'avais pas assez coller le pochoir à la veste)

Mercredi 21¶

Matin¶

Réalisation d'un dernier pochoir car l'image est mal centrée sur la veste, j'en rajoute donc un à droite pour recentrer l'image

Comme pour les autres pochoirs, je transforme mon image jpg en svg puis en dxf pour l'utiliser dans graphtec studio
L'impression est parfaite

Rpochoir.svg

Après avoir appliqué la peinture la veste est donc finie

Après-Midi¶

Tri et rangement d'une partie du matériel (vis, écrou, rondelle...)

Jeudi 22¶

Matin¶

Début de la modélisation sur FreeCAD d'un socle en 3d pour une sphère en plastique de 5,6cm de diamètre inspiré de cette image

Après-Midi¶

Fin de la modélisation du socle et transfert sur Orcaslicer

socle.stl
socle.FCStd

Impression (1h30 d'impression sur l'imprimante Bambu lab)
Impression parfaite mais je n'ai pas réussi à mesurer le diamètre exacte de la sphère, le socle est donc un peu trop petit
Pour résoudre le problème et accueillir la sphère dans le socle, je découpe une partie de la sphère avec un cutter pour qu'elle puisse entrer complètement dans le socle

Vendredi 23¶

Matin¶

Finition du rabotage de la sphère
Création de texture et de relief sur le socle avec un cutter pour un effet bois

Après-Midi¶

Peinture : première et deuxième couche en marron assez foncé puis troisième couche avec un marron beaucoup plus clair appliqué en balayage (mettre très peu de peinture sur le pinceau puis le balayer sans trop appuyer sur le support de façon à créer de la texture et du relief)

Création en pâte fimo d'une petite flèche de boussole à mettre à l’intérieur de la shère

Résultat

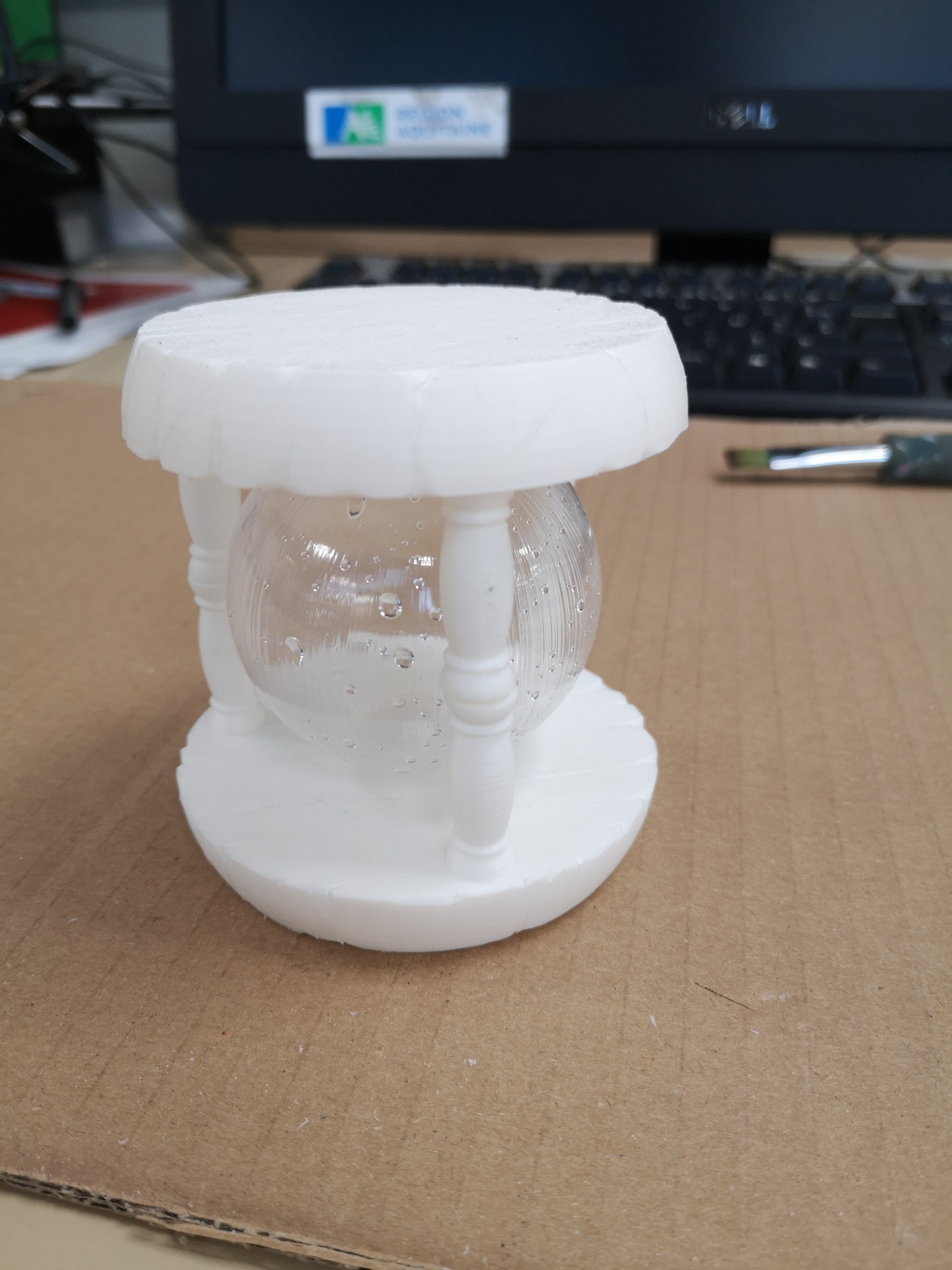

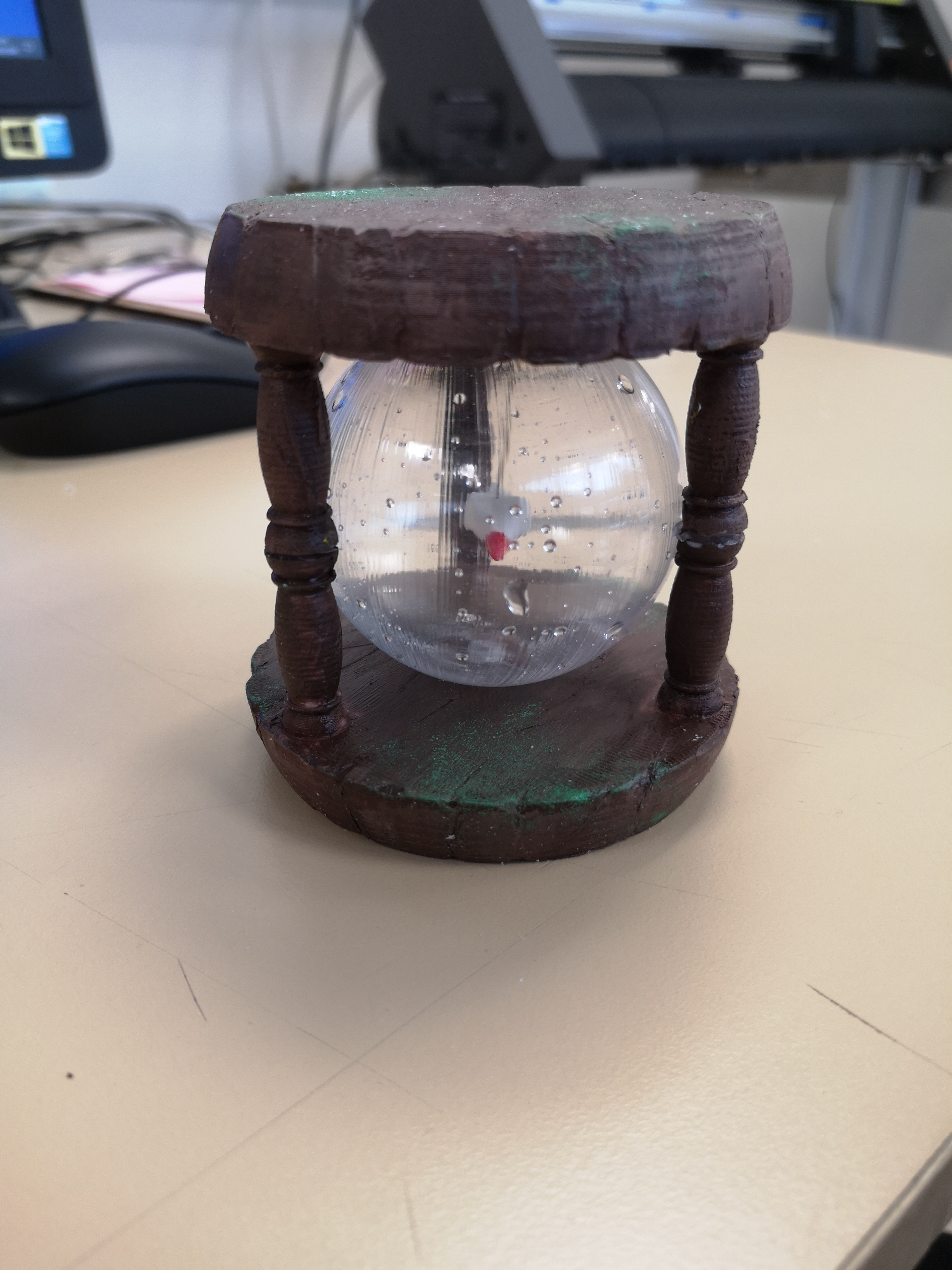

ajout de relief sur le support	mise en couleur

Tri de matériel
