Je m'appel Paul Compan, je suis actuellement en service civique. Avant de m'engager à l'ucfv, j'ai d'abord eu un bac pro technicien menuisier agenceur, et j'ai travailler dans une entreprise de menuiserie (CHASTAN) en CDI pendant 1 an. Suite à une blessure, j'ai été mis en arrêt travail durant 7 mois. Il m'a donc fallu trouver autre chose. C'est pour cela que je fait un service civique, pour pouvoir avoir le temps de me vider la tête par rapport à tous ce qu'il c'était passée, mais aussi pour trouver ce que je pourrais faire plutard.
* 1er Projet : Amplificateur*¶
Pour ce projet, je n'ai participer qu'à la modélisation et fabrication de la boite pour amplifier le son.
Si vous voulez voir le projet, vous pouvez allez sur l'Accueil, ensuite aller sur "projet" ( qui ce situe en haut à gauche), et aller sur amplificator.
Ensuite vous devez aller sur le wiki de ce projet. Sur cette page, tous sera expliqué, de l'idée de base du projet, j'jusqu'au projet fini.
Il y aura une explication sur le principe du projet, et aussi chaque sous projet de celui-ci.
Le boitier que j'ai fabriqué est l'un de. J'explique de A à Z la fabrication du boitier, il y aura aussi les fichiers en SVG, si vous voulez vous servir.
h2. *2ème projet
Ce jour la, on m'a demandé de fabriquer 10 caisses américaines de cotes différentes.
J'ai récupérer un fichier déjà créer pour faire cette caisse. (https://projets.cohabit.fr/redmine/attachments/7857)
j'ai simplement changé les cotes sur Free Cad en créant à chaque fois un nouveau fichier pour les 10 caisses.

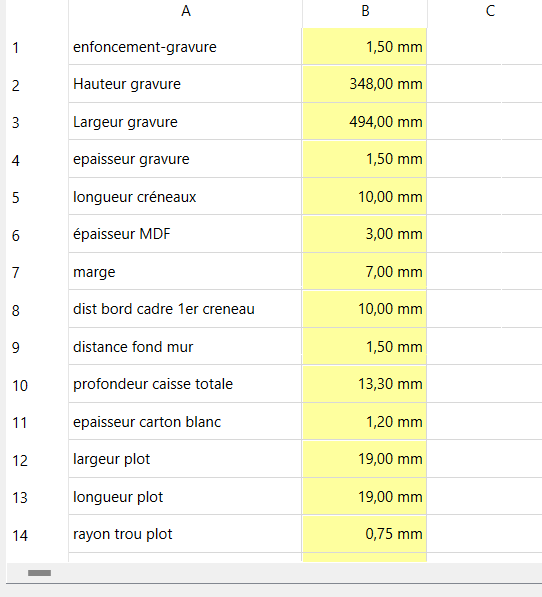

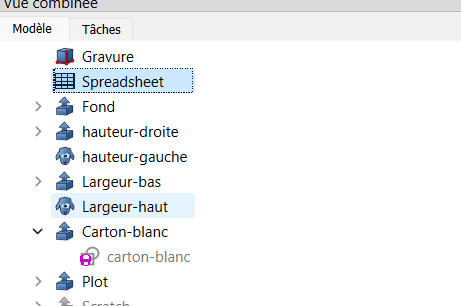

Pour changé les cotes, j'ai cliqué sur Spreadsheet, comme on peut le voir en haut à gauche sur la photo.
Après avoir cliqué dessus, on arrive sur une page avec toutes les cotations de toutes les pièces réaliser pour ce projet.
J'ai ensuite ouvert inkscape pour créer mon calpinage pour regrouper les pièces identiques ensemble de chaque fichier de caisse (comme les cotés long et large). Ceci sert à avoir le moins de chute possible sur la plaque de mdf.
J'ai numéroté les pièces de même ensemble pour ne pas me perdre pour la suite de l'assemblage.
Projet support ordinateur¶
Si vous ne savez pas comment créer des pièces sur free cad, vous pouvez regardez ces vidéos:
https://tube.aquilenet.fr/w/p/1kRD5Ef5AVYJz3qydiStDN?playlistPosition=1&resume=true
https://tube.aquilenet.fr/w/p/1kRD5Ef5AVYJz3qydiStDN?playlistPosition=2&resume=true
https://tube.aquilenet.fr/w/p/1kRD5Ef5AVYJz3qydiStDN?playlistPosition=3&resume=true

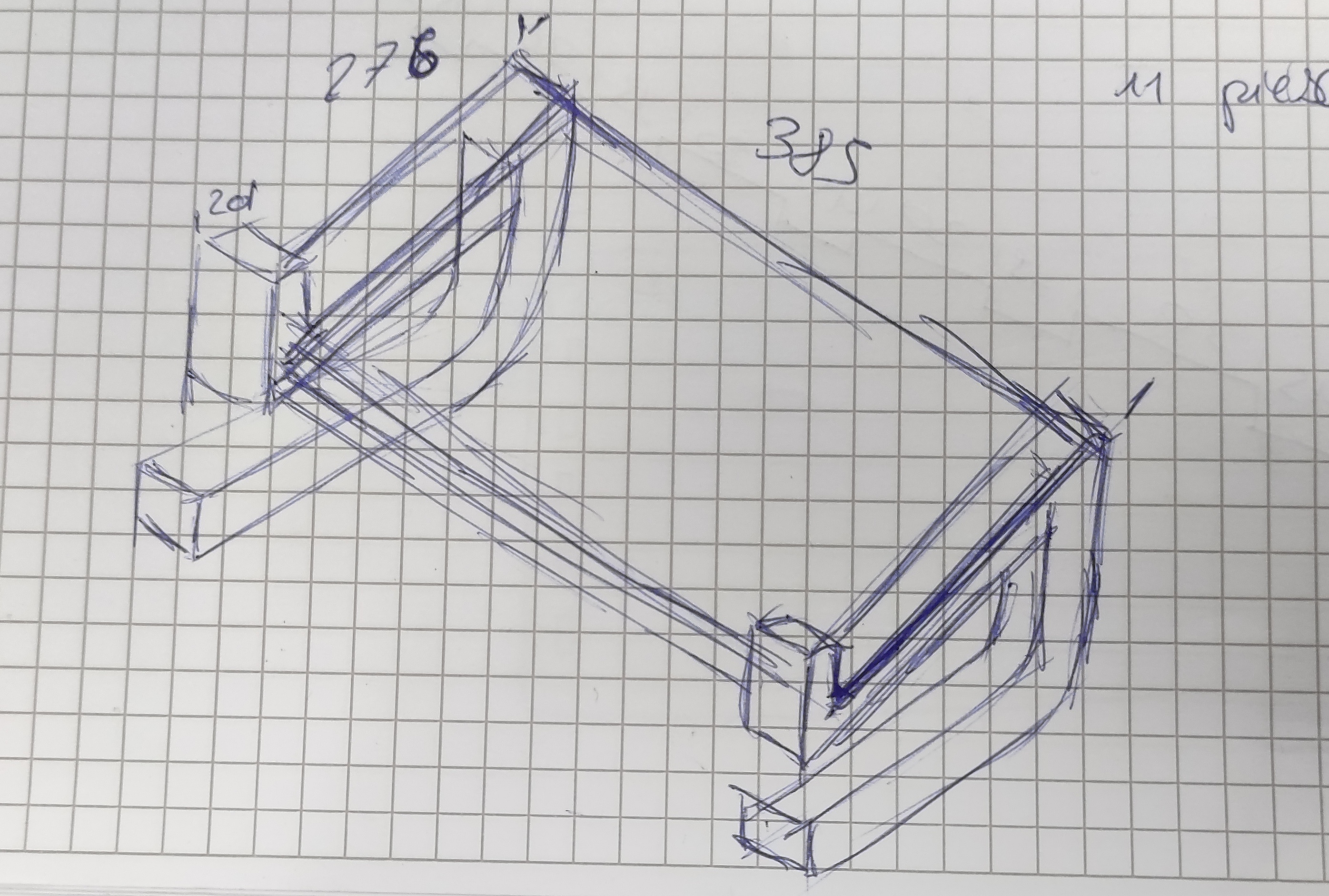

Pour commencer j'ai d'abord créé un croquis en 3d pour visualiser mon projet.
Pour réaliser mon support ordi, il me faudra au total 29 pièces, 13 sur chaque coté et le plan de travail.

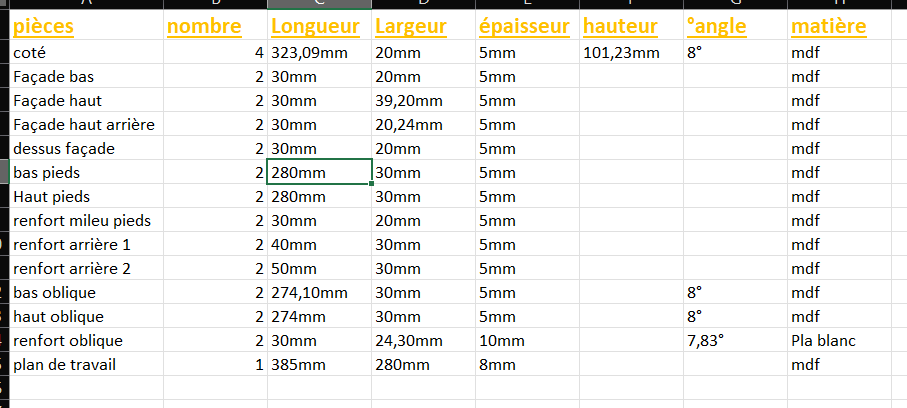

J'ai réaliser une nomenclature.
Après avoir fait la nomenclature, j'ai commencé à créer les pièces en 3d sur free cad. La première réaliser était un coté.

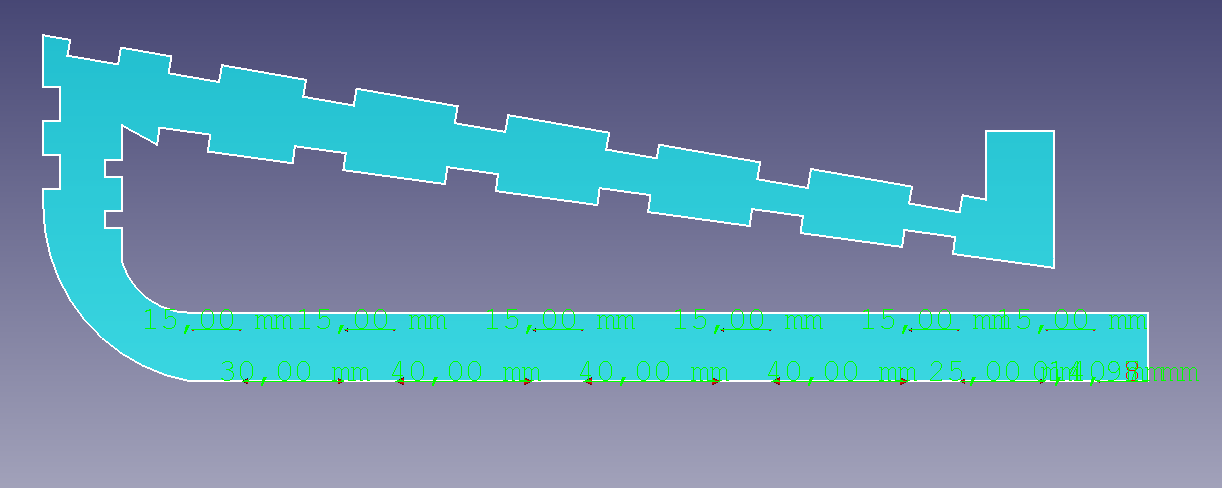

Il a fallu d'abord dessiné une esquisse de la forme principale, ensuite il fallait l'extrudé pour réaliser la pièces en 3D.
J'ai constituer la partie la plus complexe au tout début car sinon ça aller me prendre trop de temps. Ensuite j'ai recréé une autre esquisse pour pouvoir soustraire les deux extrude pour ne former qu'une seule pièces.
La pièce ci-dessus est le coté fini.

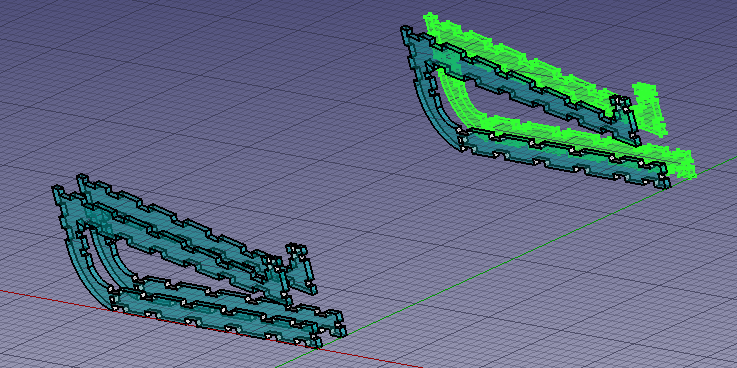

Après avoir terminé cette pièces, je l'ai cloné pour en avoir 4.

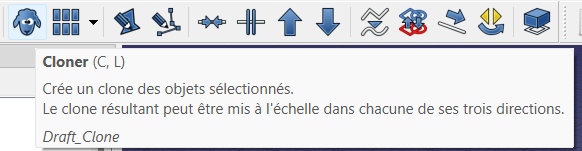

J'ai utilisé cette méthode pour concevoir toutes les autres pièces. Pour pouvoir cloner, il faut aller sur l'outil Draft et cliqué sur un petit logo en forme de mouton, comme sur la photo ci-dessous.
Réalisation meuble de rangement pour imprimante 3D¶
Au débuts, j'ai d'abords prix les mesures de l'endroits ou sera situé le meuble, et aussi pour pouvoir placé des marquages pour repérés où seront placés les montants.
(photo)

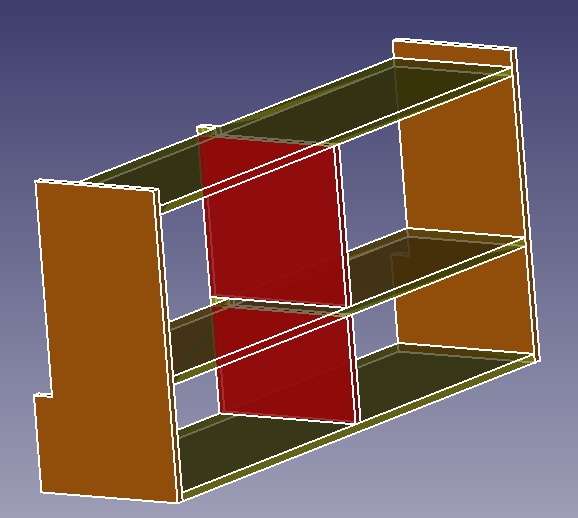

Après avoir fait ça, je suis aller sur free cad pour réaliser en 3d le meuble. Pour une meilleur visualisation, j'ai rajouté des cubes au même dimension que les imprimantes, pour pouvoir les insérer sur le meuble.
- Sur cette photo nous pouvons voir le meuble de son entièretés sans les imprimantes.

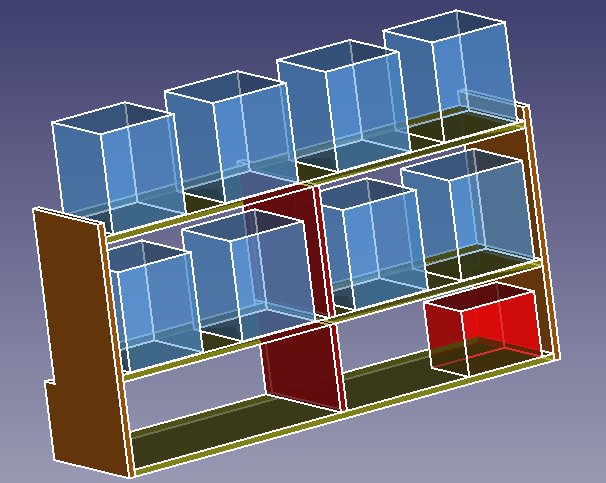

Sur cette photo nous pouvons voir le meuble avec les imprimantes.
Pour la suite, j'ai rajouté des des entailles à l'arrière pour faire un rajout de poubelles pour le coté pratique du meuble.

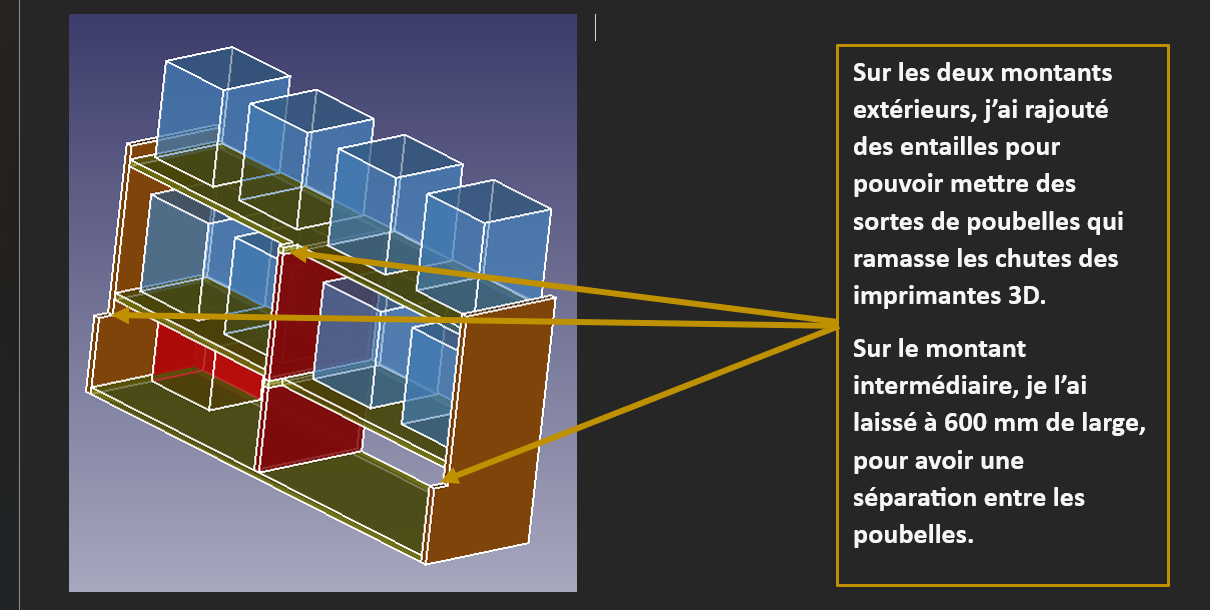

Vous pourrez avoir les explications sur la photo en dessous.

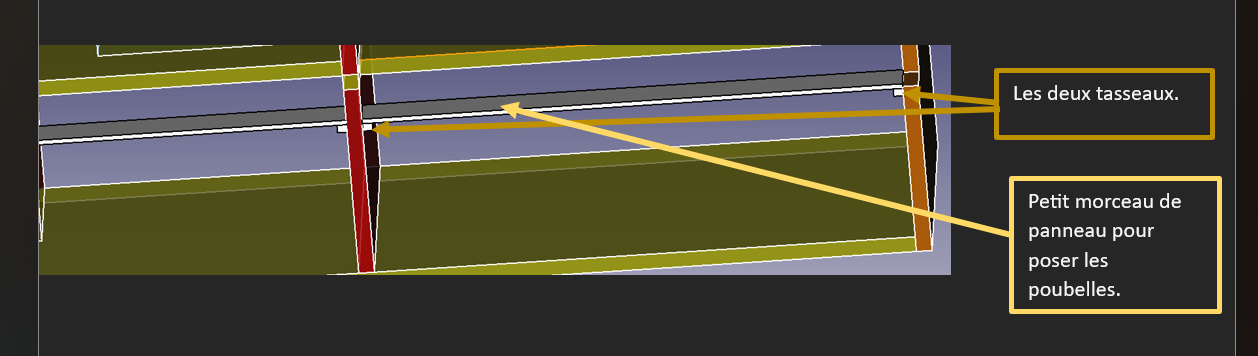

Pour pouvoir placer les poubelles, j'ai inséré des deux petits panneaux fixer à des tasseaux pour pourvoir les poubelles au-dessus.

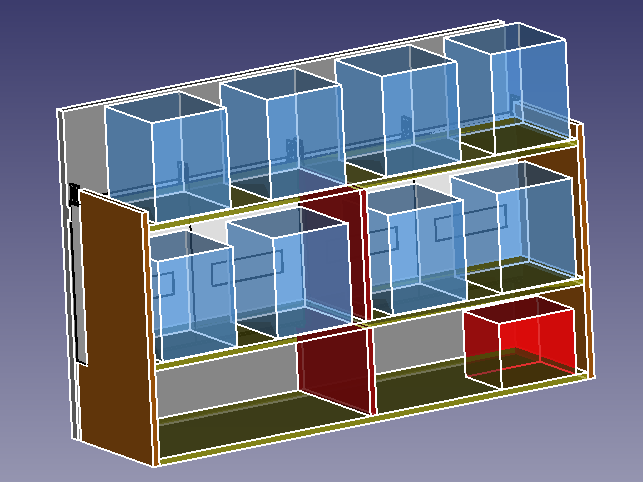

Sur la photo qui va suivre, vous aurez le rajout de poubelles ainsi que le mur qui sera derrière, pour le coté plus réaliste.
Quand j'aurai fini avec la réalisation du meuble sur free cad, je commencerai à fabriquer le meuble.
Pour finir, sur cette dernière photo, je vous montre la totalité du meuble avec tout le rajout qui ne font pas partie du meuble principale.
Si vous voulez le fichier free cad du meuble il sera ci-dessous:
