Porte papier toilette¶
jour1¶
cahier des charge.
changer le maintien (visse noir) du porte-papier toilette pour un meilleur maintien,

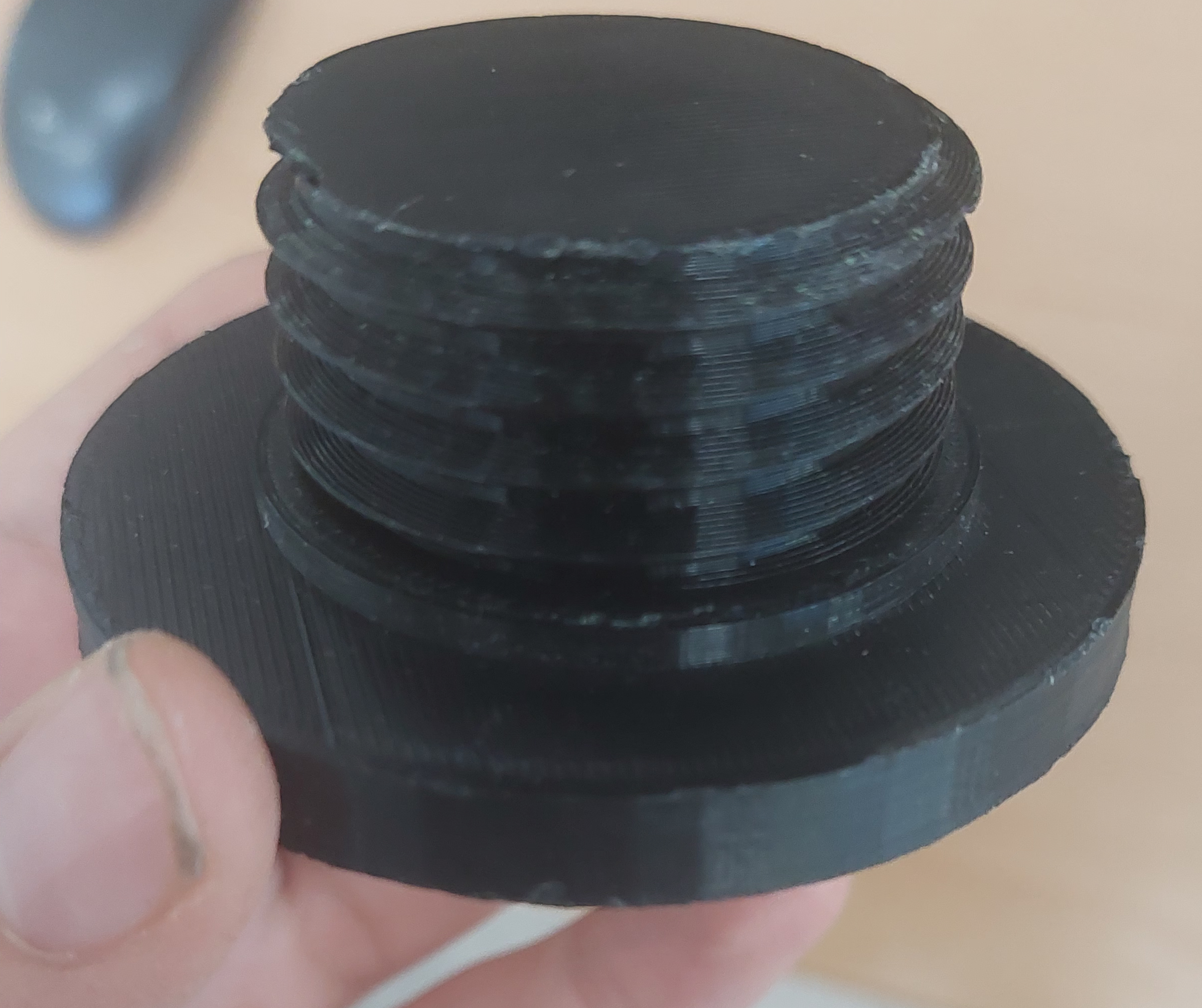

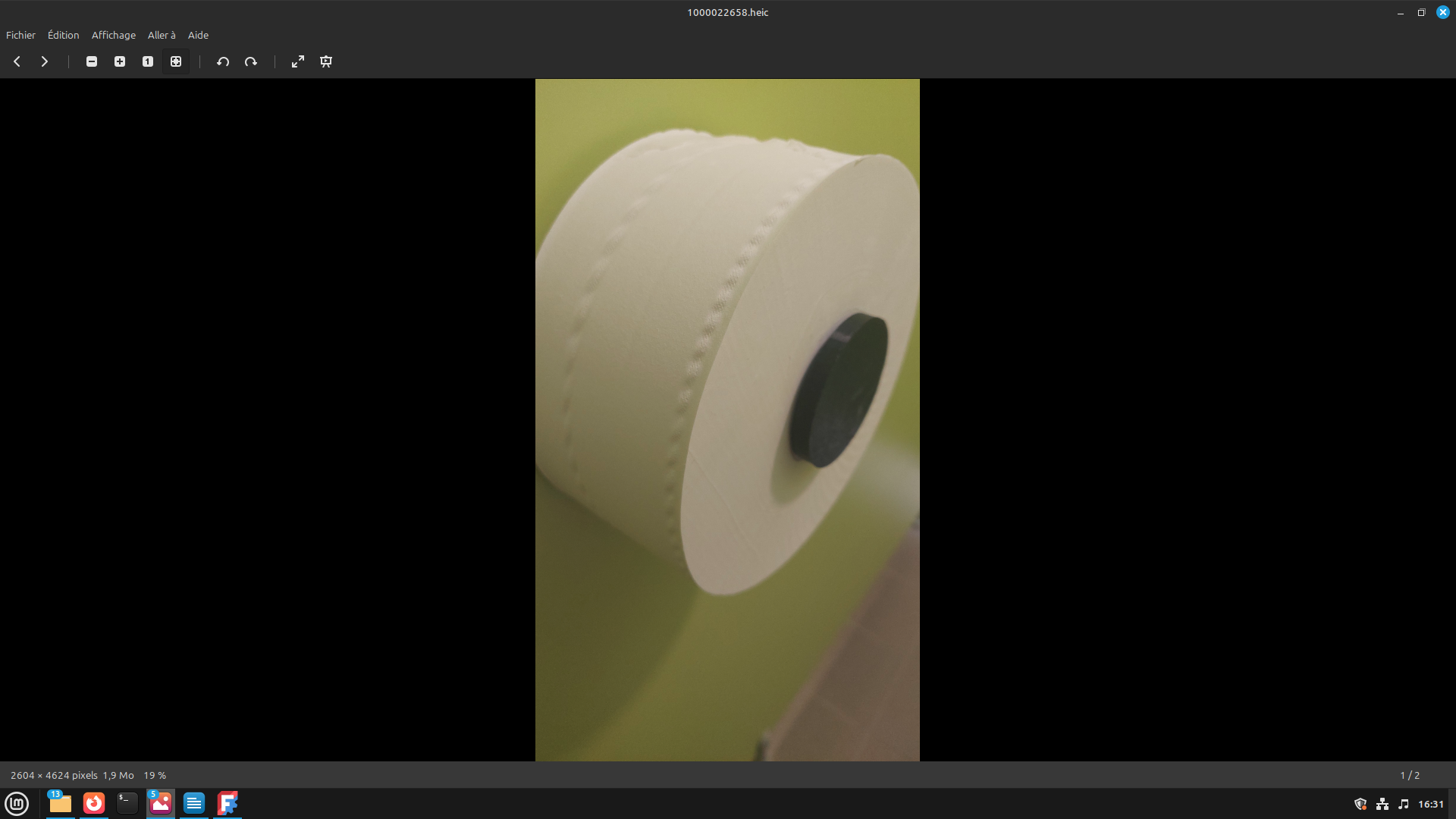

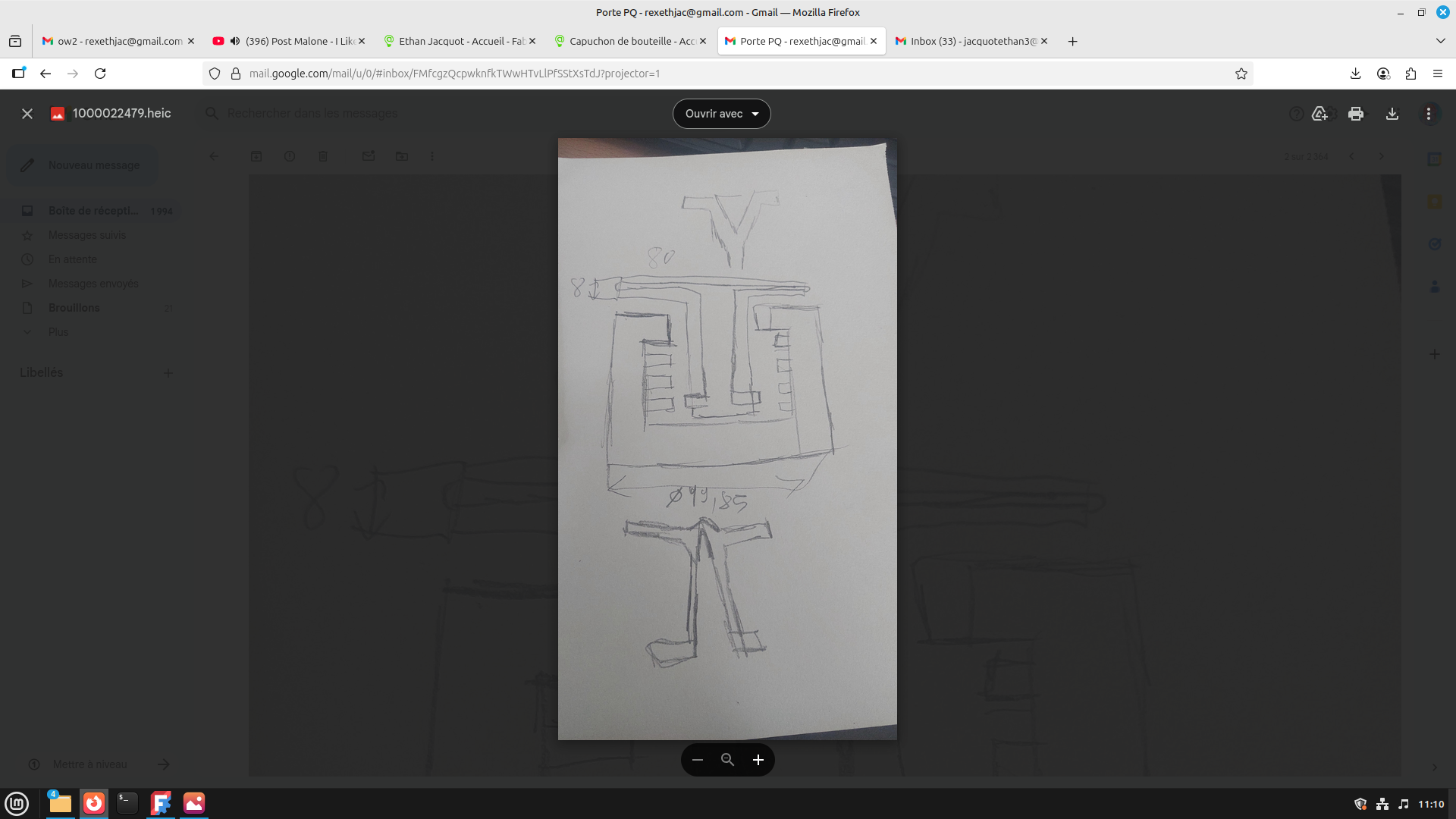

croquis

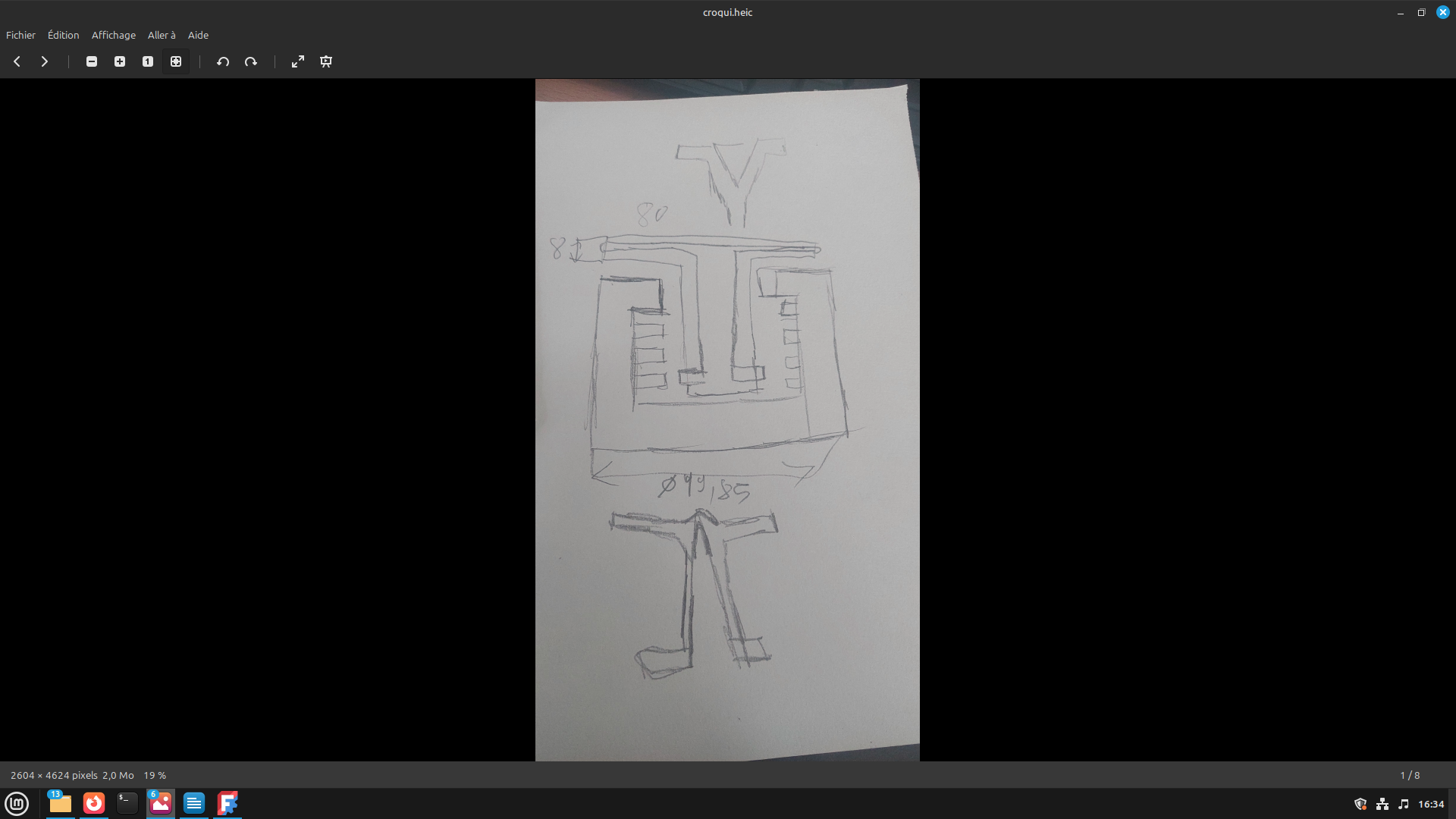

Pour fabriquer un bouton intérieur, comme spécifié dans le schéma ci-dessus.

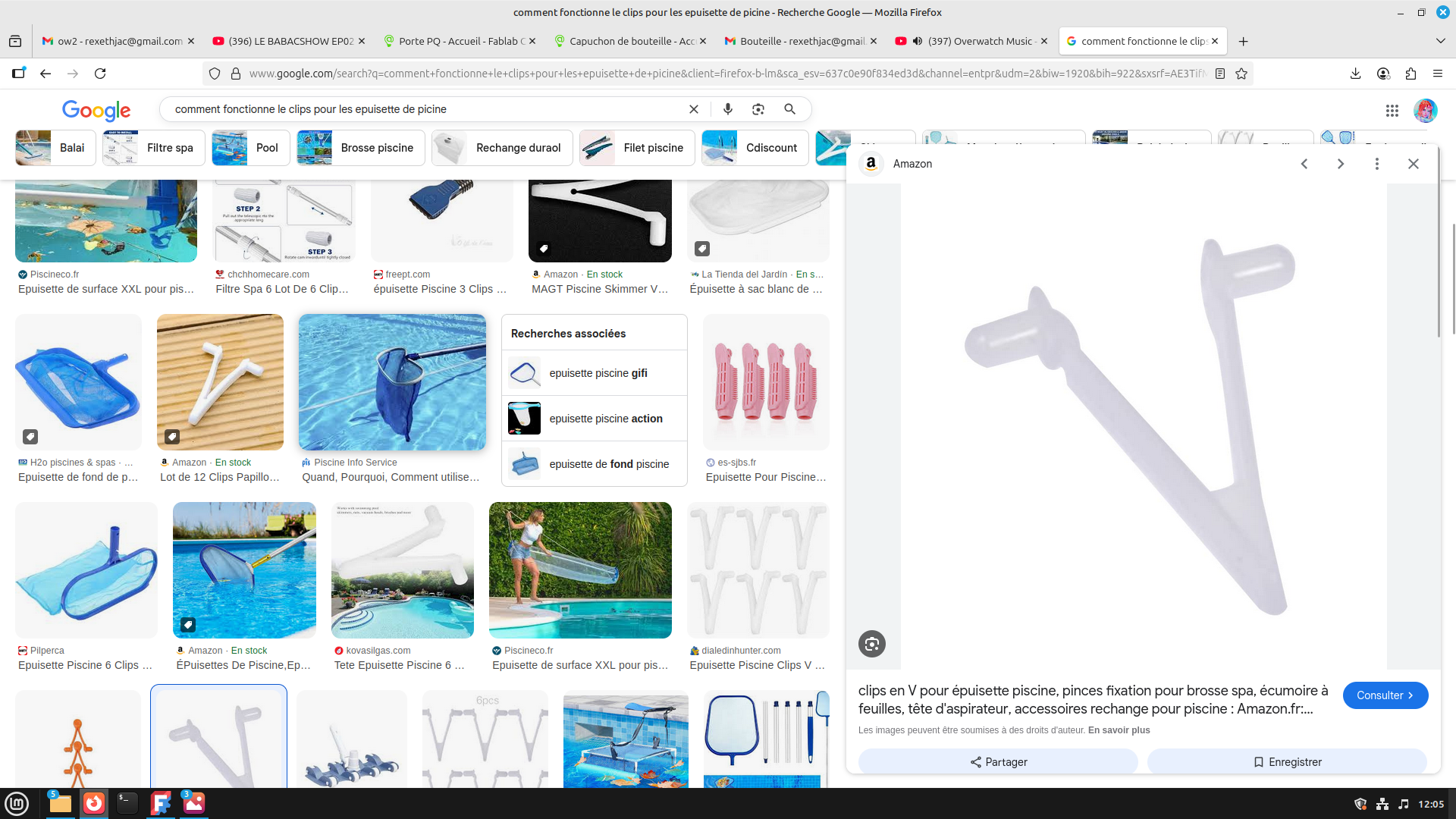

Je me suis inspiré du clip intérieur d'une épuisette de piscine pour fabriquer le bouton intérieur.
Mon idée consiste à reprendre la pièce et à intégrer deux rectangles au-dessus, afin d'utiliser le même procédé mais d'une manière différente.
Les premiers modèles de la pièce n'ont pas été concluants.

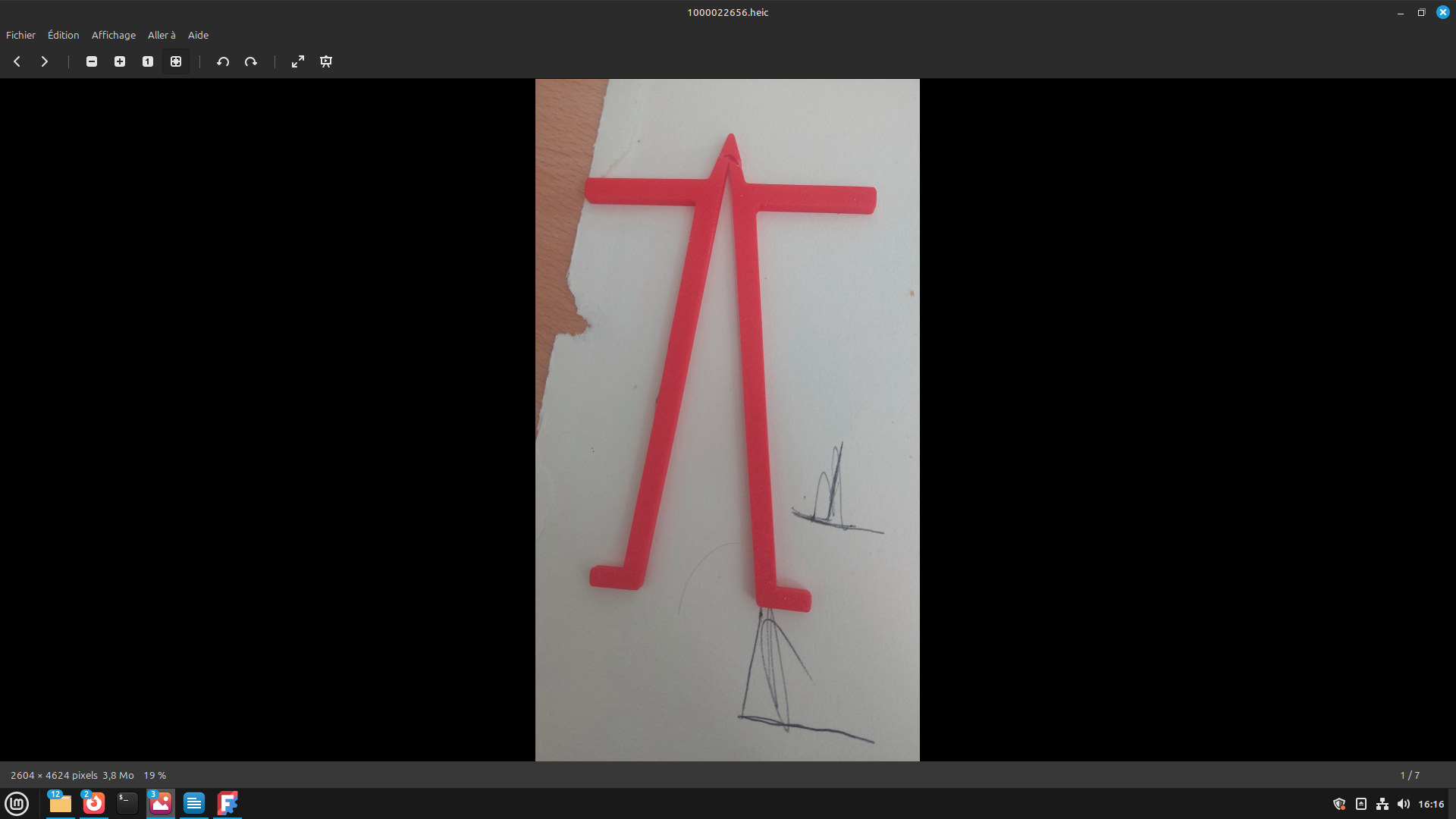

pièce avant d'être cassée

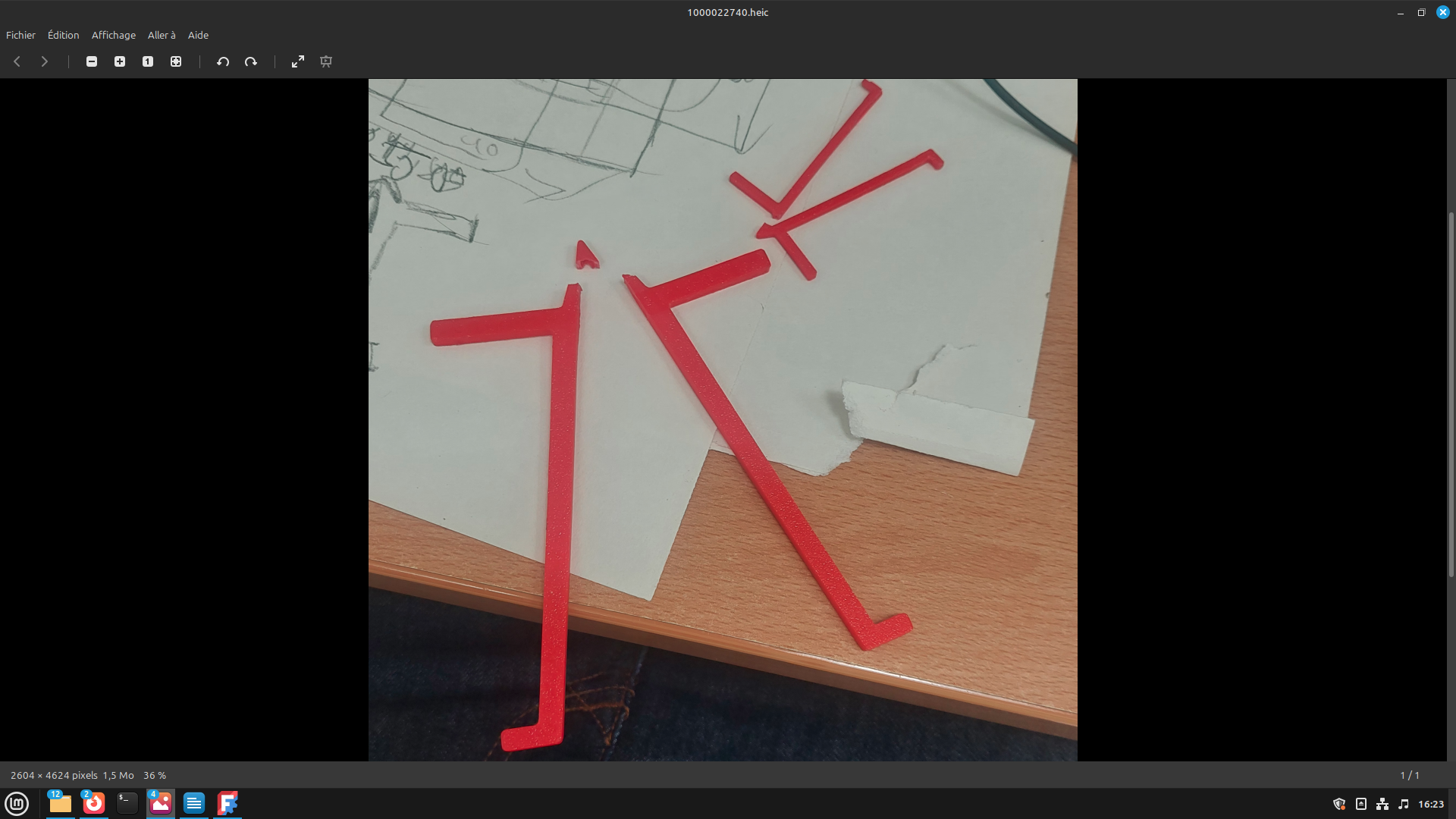

pièce après la casse
jour2¶

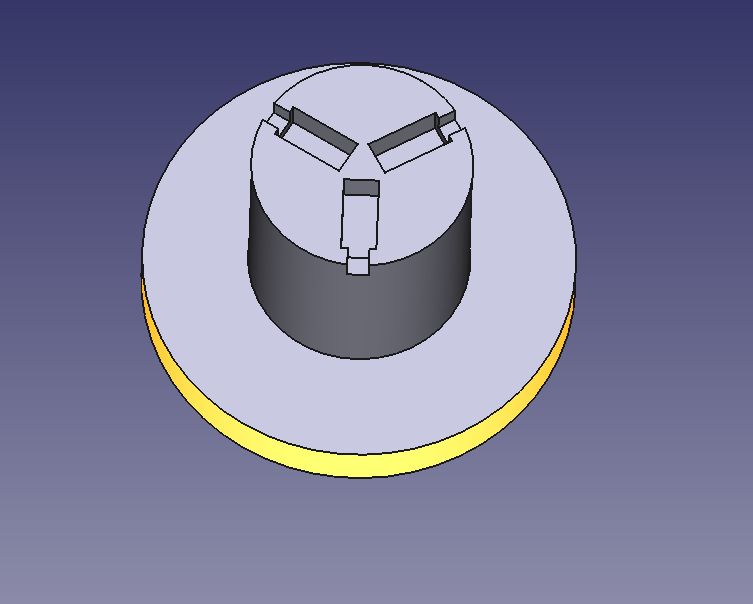

J'ai identifié diverses problématiques
la première problématique était au niveau du V que forme la pièce
La deuxième problématique concerne les épaisseurs de la pièce qui ne vont pas.
Changer certains aspects de la pièce est la troisième problématique.
J'ai réussi à trouver des solutions pour résoudre ce problème.
J'ai amélioré l'épissure.
j'ai mis une circularité au niveau du V pour faire plier la pièce, pour ne pas qu'elle casse
J'ai inséré des congés
jour3¶
j'ai a décider de changer le fonctionnement du mécanisme
Les boutons seront maintenus en bas grâce au ressort, tandis que le capuchon sera utilisé pour les maintenir en contact avec le corps et les boutons.
jour4¶

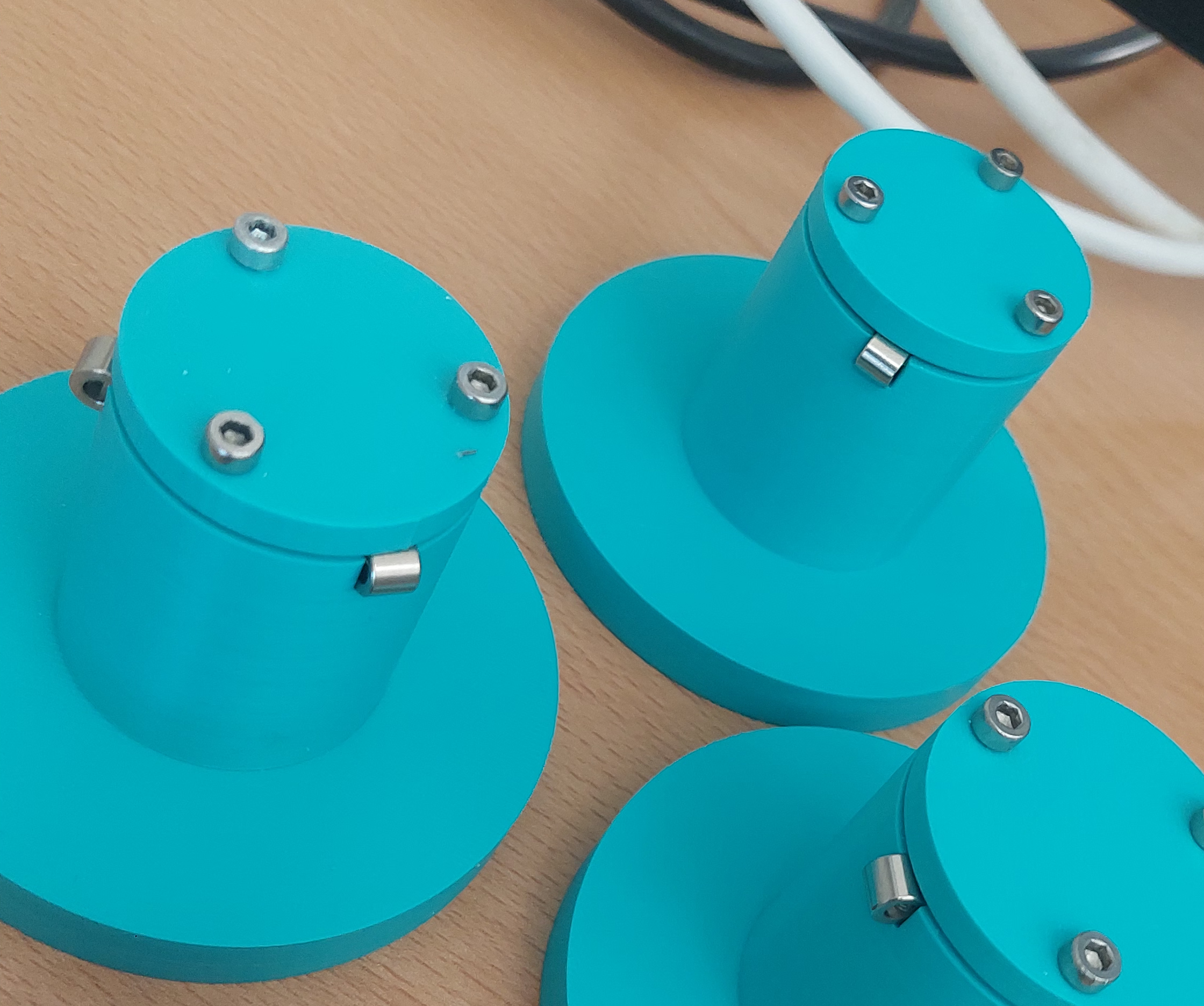

Ce projet consiste à concevoir un support ingénieux permettant de maintenir un rouleau de papier toilette tout en assurant une utilisation fluide et sécurisée. Le système repose sur un cylindre muni de roulements à billes coniques, facilitant l’emboîtement et le déboîtement du rouleau sans effort. Pour maintenir la pièce et garantir le bon fonctionnement du roulement, des ressorts sont intégrés afin d’assurer la pression nécessaire et la stabilité du mécanisme. Le tout est fermé solidement grâce à des inserts M7 placés dans le corps principal, dans lesquels vient se visser la vis passant par le capot. Ce montage empêche tout désassemblage involontaire et assure une durabilité optimale du dispositif. L’objectif du projet est de créer un système simple, robuste et ergonomique, permettant d’allier confort d’utilisation, fiabilité mécanique et longévité.

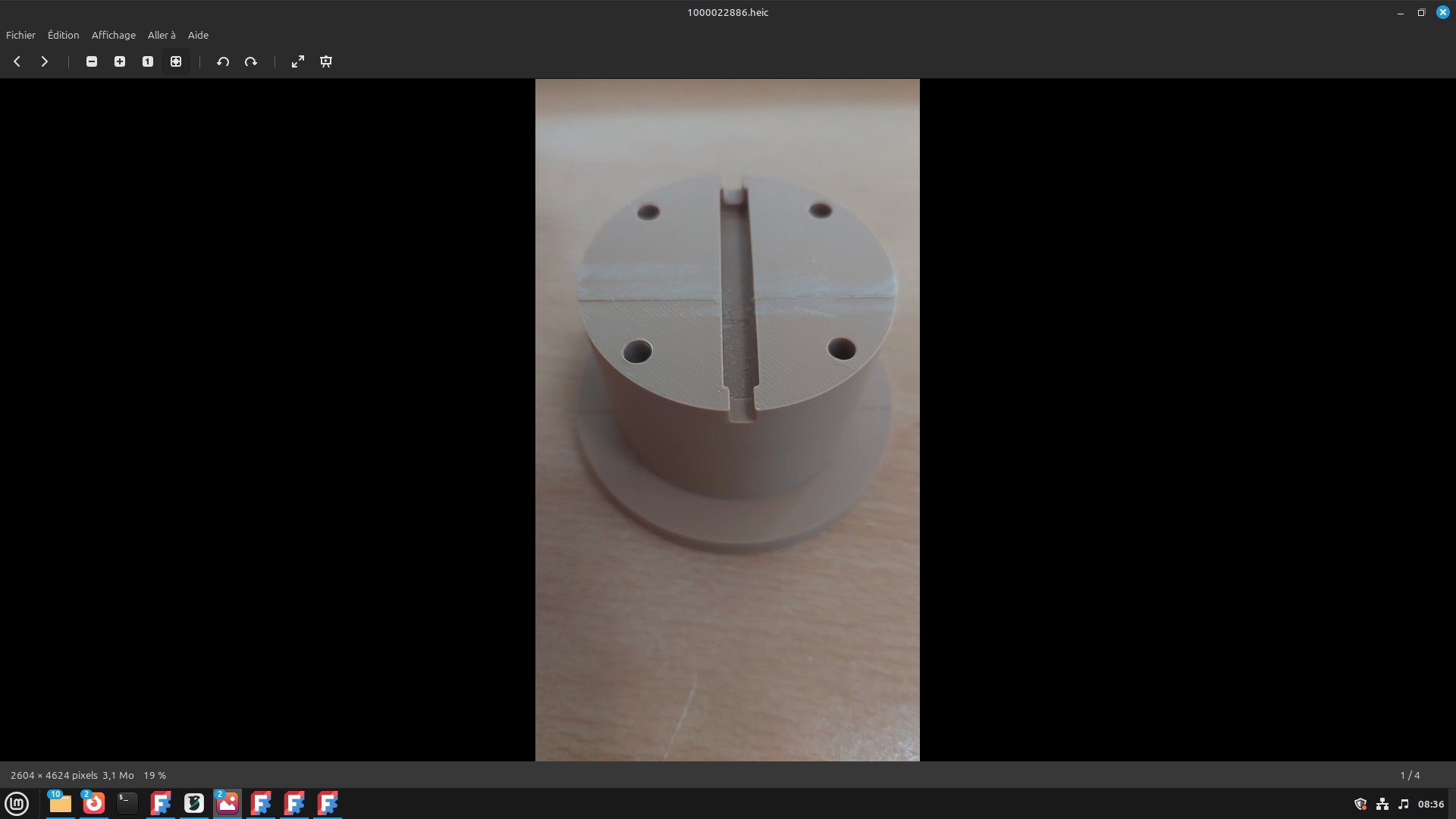

La rainure est trop petite, et les perçages sont trop petits pour que l'entrée du corps puisse être emboîtée par le capuchon
le diamètre de la pièce n'est pas bon et les nouvelles rainures aussi. Il faut donc changer tout ça
le bouton a était changer pour un meilleur appuis
jour4¶

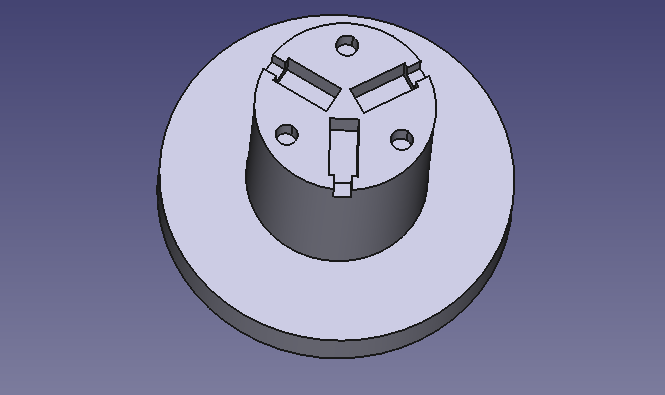

on ne fera pas de corps extérieur et je dois redessiner le corps principal et les boutons pour que tous passe bien et j'ai remaquer qu'il faut 3 resort et 3 bouton pour un meilleur mintien.
l'idée c'est de partir sur cette solution pour faire des tests

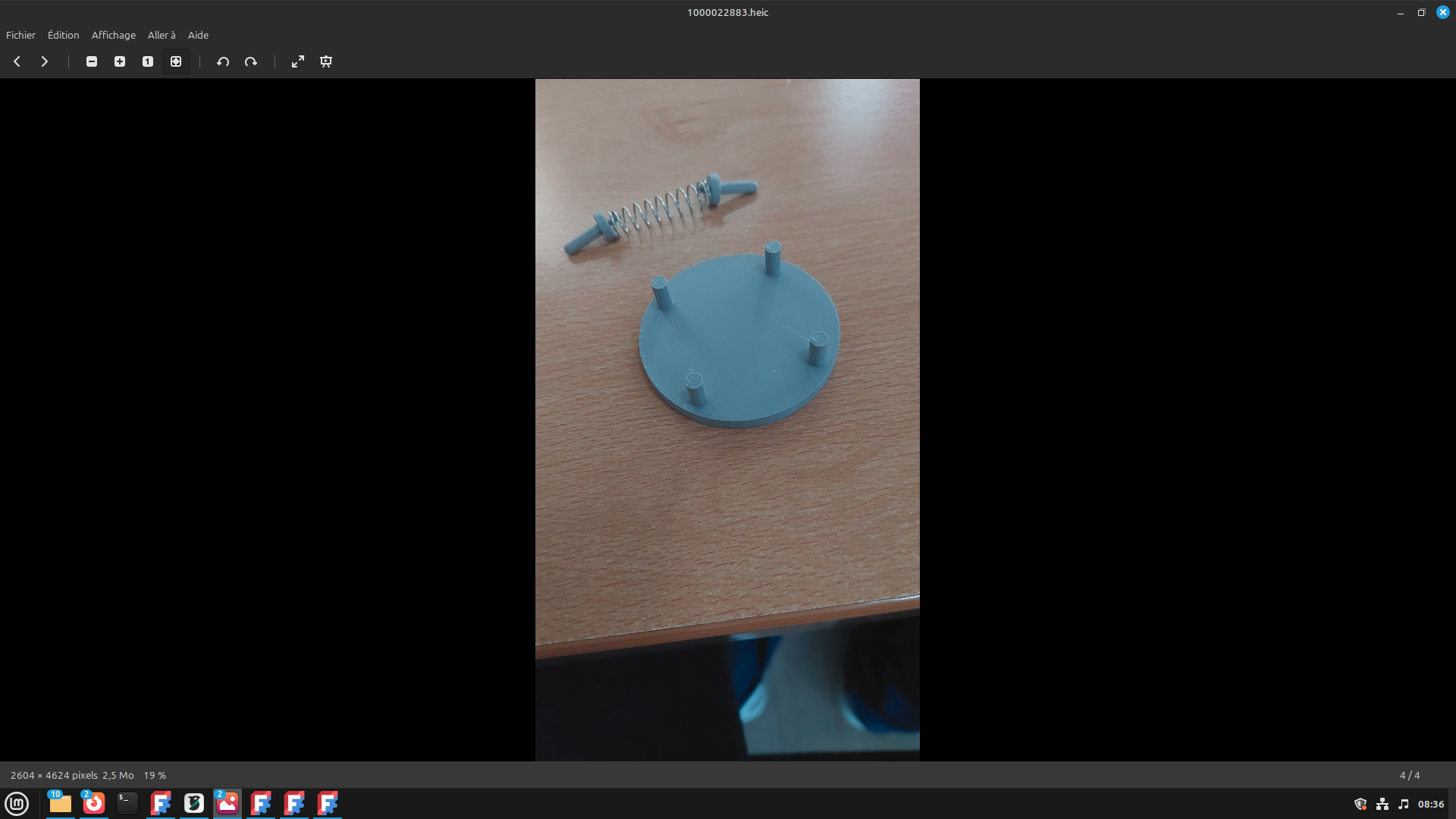

le capuchon et les boutons ont aussi été changés pour être mieux utilisés
tout s'est bien déroulé.mais quand il y a eu le teste le corps extérieur a casser 1 bouton et le capuchon donc je vais penser a une nouvelle solution.
jour5¶

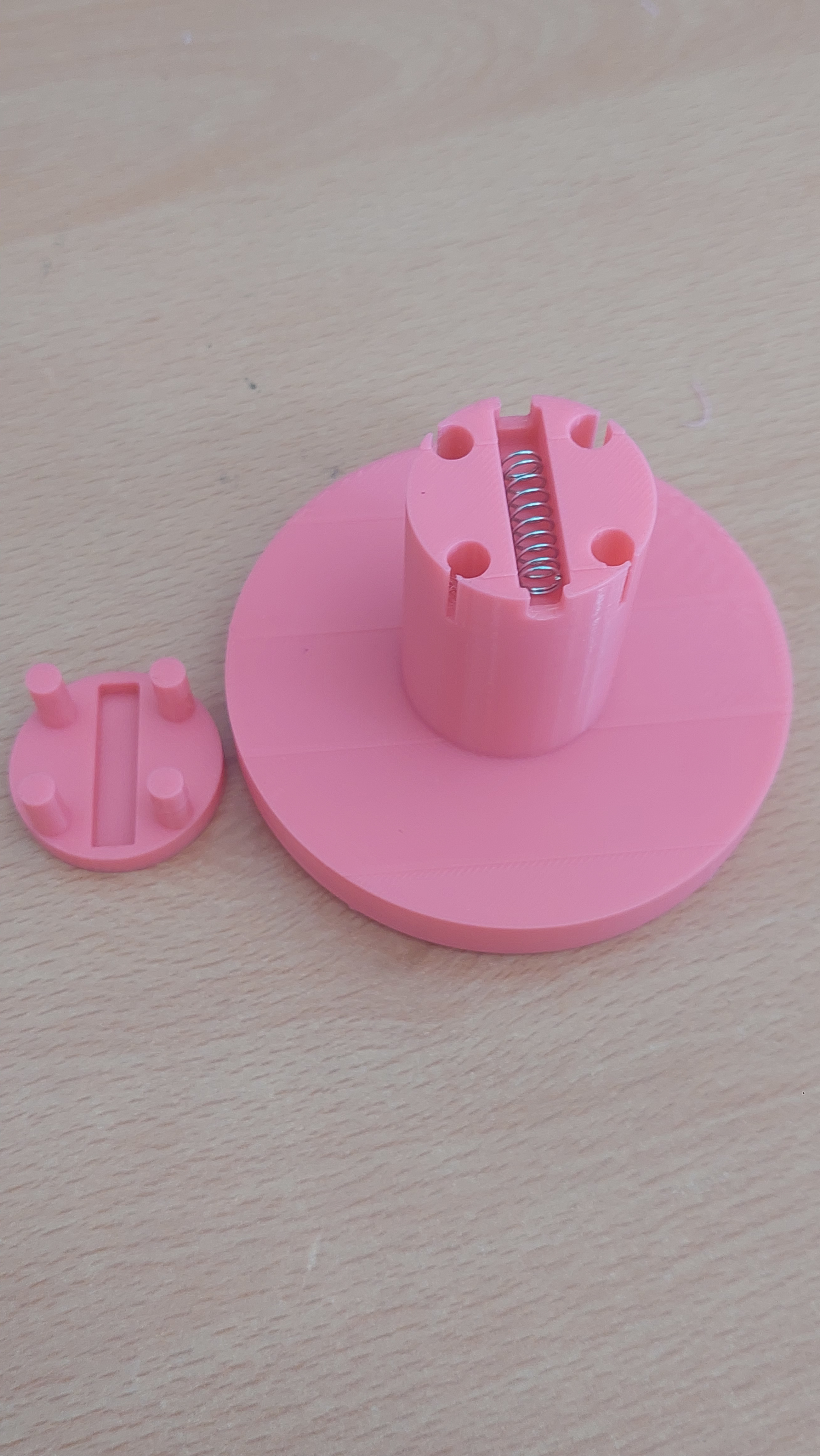

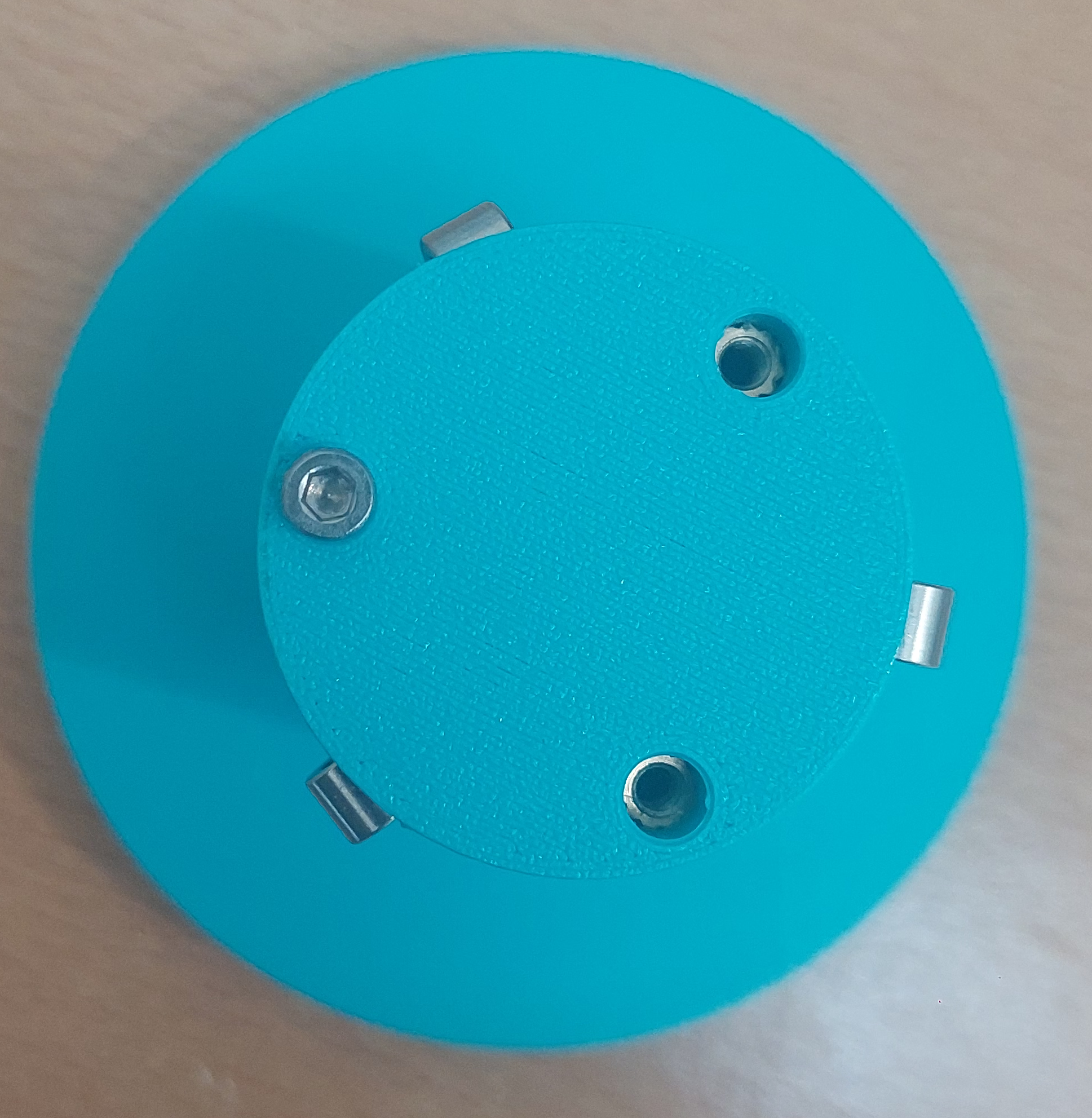

j'ai trouver un nouveaux prototype avec des visses et cylindre plus les ressort.
j'ai placer le ressort dans un roulement conique, on met le ressort dans la rainure et les roulement entre l’extérieur et l’intérieur on met des insert de vis diamètre 5mini et on mes des vis M2 et on met la vis dans le perçage et on vis du capot jusqu'au pas de vis mais pas complètement il faut un petit jeux

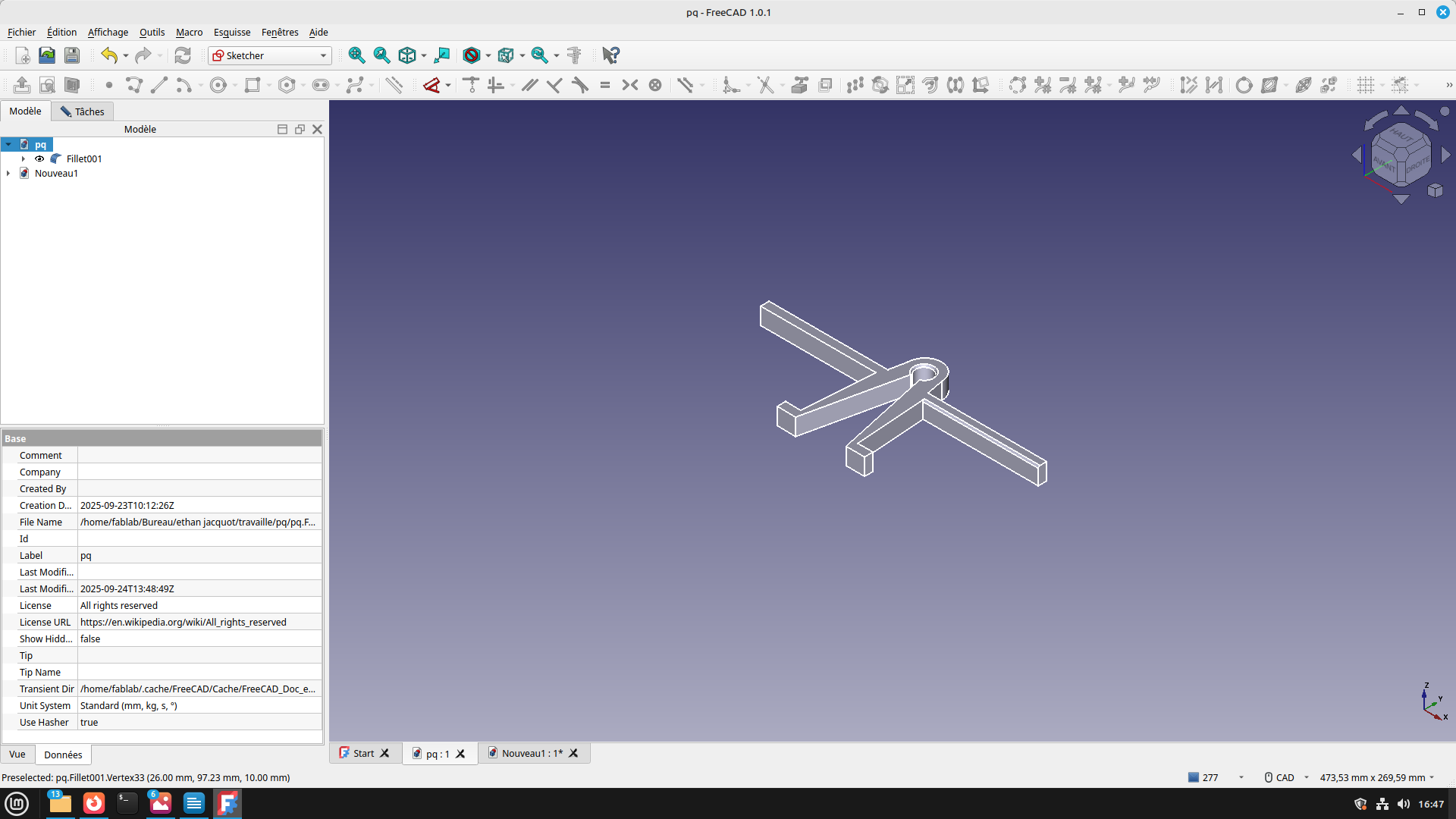

capuchon2.1.FCStd
travaille.FCStd
montage¶
Étapes de montage :
montage.
1.Installer l’insert dans le corps
Positionnez un insert dans l’un des perçages du corps de la pièce.
À l’aide d’un marteau, tapez délicatement pour que l’insert soit correctement enfoncé dans le corps.
2.Préparer le roulement conique
Prenez la pièce du roulement conique.
Insérez une partie du ressort dans le perçage prévu à cet effet sur le roulement.
3.Assembler les ressort et le corps
Positionnez les ressort dans les poches (lamages) intérieures du corps.
Placez le roulement conique dans le corps de manière à ce que le cylindre dépasse à moitié de l’extrémité.
4.Fixer le capuchon
Positionnez le capuchon en alignant ses trous avec ceux des inserts.
Insérez les vis dans les inserts et vissez légèrement, en laissant une marge de jeu pour permettre le bon fonctionnement du mécanisme.
