Projet IMS d'analyse de gaz¶
Ce projet est celui d'un thésard dans le laboratoire de l'IMS qui cherche à créer une enceinte hermétique dans laquelle on pourrait faire circuler un gaz pour l'analyser avec des cellules électroniques.
Électronique¶
Le projet s'inscrit au sein d'une thèse en électronique, cette partie est donc gérée par l'équipe de l'IMS et nous n'y avons pas touché au sein du Fablab.
Mécanique¶
La partie sur laquelle nous avons travaillé est la partie mécanique du projet, l'objectif étant de pouvoir mettre sous pression un gaz dans une enceinte fermée sans fuite. Le système se compose d'un PCB avec les cellules électroniques branchées dessus, et par dessus ces cellules doit venir une enceinte, un "couvercle étanche". Celui-ci est en plexigas (PMMA ou verre acrylique) car ne réagit pas avec la présence des gaz et est transparent.
Evolution¶
La majeure partie du projet consistait à trouver le moyen le plus fiable de fabriquer une enceinte étanche.
| Version | Fichiers | Description | Niveau d'étanchéité |

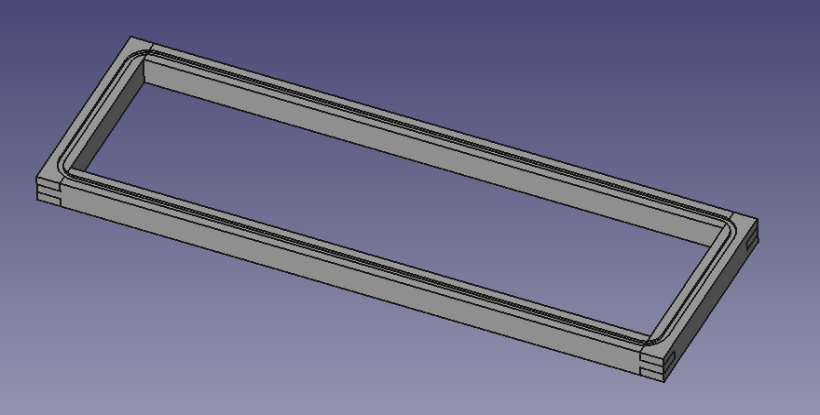

| 1 |  enceinte_pmma.FCStd |
4 parties en PMMA à assembler et souder pour les parois, un couvercle en PMMA et des butées et un couvercle en PLA pour fixer l'ensemble avec 6 vis. Etanchéité avec un joint torique | ---- |
| 2 | Les parois sont découpées dans un seul morceau de PMMA de 8mm d'épaisseur, le couvercle, le système de fixation et le joint restent identiques à la version précédente | --- | |
| 3.0 | On enlève les parties en PLA et on fait passer les vis à travers les parties en PMMA avec un . Le joint torique est remplacé par un joint carton imbibé à l'huile silicone | - | |
| 3.1 | Les vis sont serrées avec un couple identique | = | |

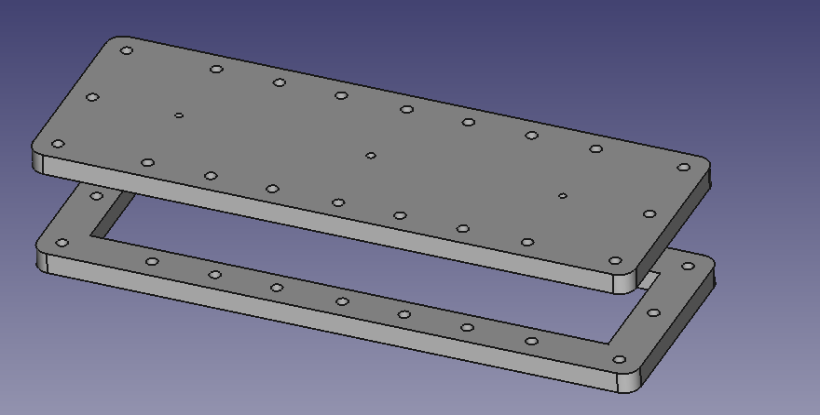

| 4 |  pmma.svg et joints.svg |
On rajoute au total 14 vis et un renfort en aluminium pour mieux répartir la pression | ++ |
| 5 | On remplace le joint carton par une feuille en élastomere (KLINGERSIL C-4400) | +++ |
