Rafael Hernandez¶
Bonjour je m'appelle Rafael HERNANDEZ et je suis en stage avec 2 de mes camarades de classe Alan Agrain et Loan Bonneau du 3 Janvier au 3 Février 2023 pour notre Bac Pro Système Numérique Option RISC au Lycée Alfred Kastler à Talence. Durant mon stage je vais avoir un ou plusieurs projets a réaliser en lien avec mon bac pro. Je suis un passionné de chasse et de handball mais j aime encore faire des soirées avec mes amis ou jouer aux jeu-vidéo

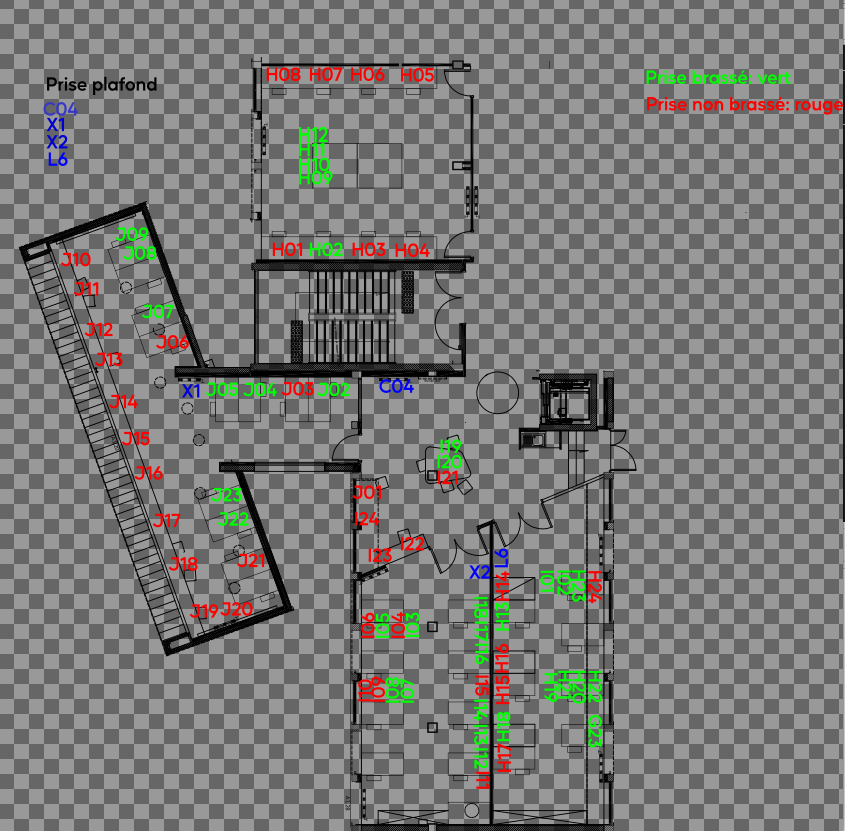

- On a crée plan du réseau RJ45 dans différents salles du Fablab pour ensuite avoir testé les différents ports RJ45 afin de savoir les quels étaient brassés et les quels ne l' étaient pas;
- Lien du projet: https://projets.cohabit.fr/redmine/projects/serveur/wiki/RJ45?parent=Wiki
- On a également visionné la vidéo https://www.youtube.com/watch?v=LCZQZMpfAWE
- On a découvert le logiciel Freecad, qui est un logiciel libre et open source de conception 3D
- Visionnage du tutoriel Freecad 01: https://tube.aquilenet.fr/w/7ExxKgjtfVQ6cPhdUtYqRz
- Visionnage du tutoriel Freecad 02: https://tube.aquilenet.fr/w/jMXkT9pEwmQ1tZFvV3mioc
- Nous avons approfondi les bases du logiciel Freecade et modulé quelques différentes pièces 3D

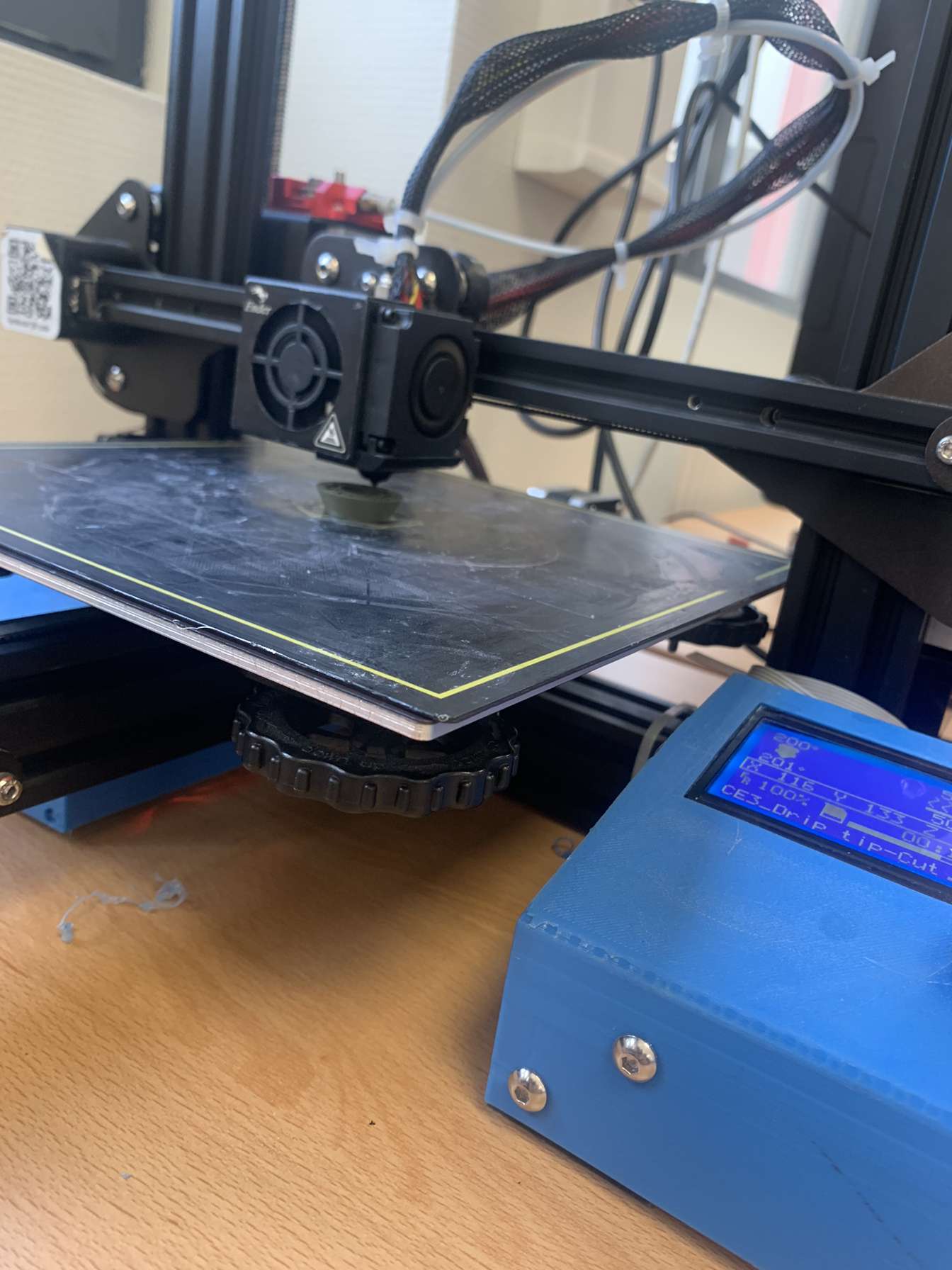

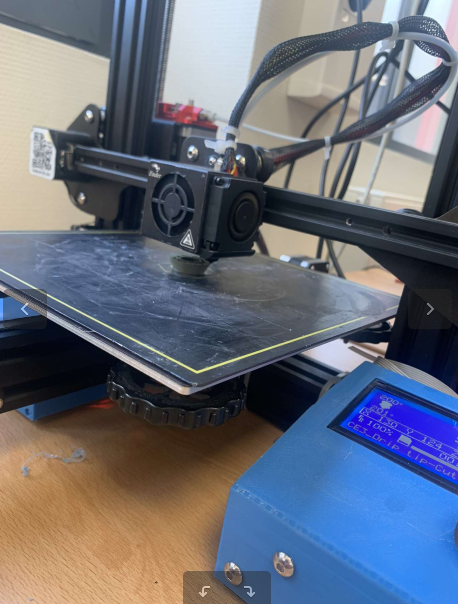

- Nous avons découvert l' impression 3D et fais quelques testes d impressions pour se familiariser avec cette l' imprimante 3D
- Lecture du document sur le Wiki du Thermo-Bibli ->
- Lien du projet: https://projets.cohabit.fr/redmine/projects/thermo-bibli/wiki
- On a découvert du projet Thremo-Bibli, ce projet a pour but de surveiller le taux d'humidité et la température dans la réserve de vieux manuscrits (15ème siècle et plus) de la faculté de médecine

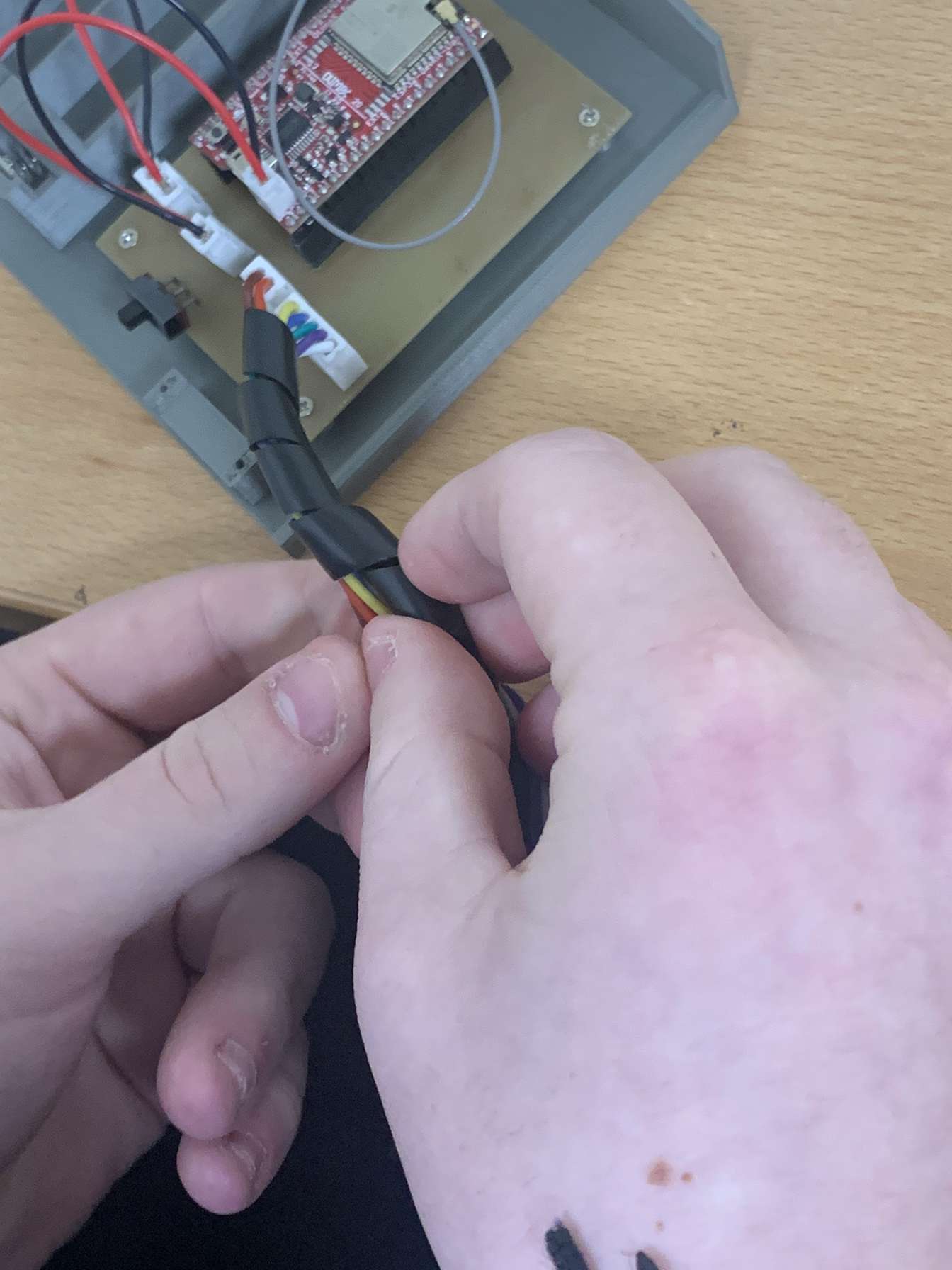

- Nous avons fini câbler et assemblé des capteurs sur la deuxièmes grappe et ajouté des gaines autour des différents câbles afin des les protéger (image)
- On a testé de la continuité du câblages, pour voir si un ou plusieurs câble étaient défaillant (continuité OK)

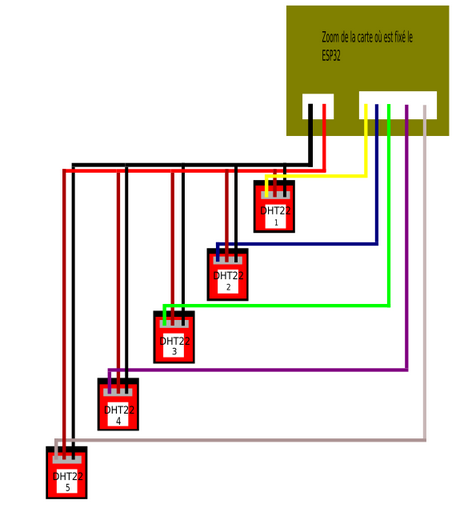

- Nous avons réalisé un schéma du câblage sur insckape des capteurs
- Nous avons créé et fabriqué des cartes mères suite a un problème qui survenue sur la qui a cramé suite a un court-circuit donc nous en avons créé une pour la remplacer et 3 de secours au cas ou

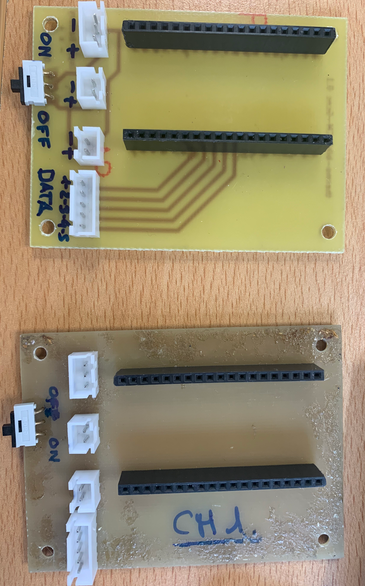

Vous pouvez voir sur cette photo 2 cartes mères
- La première carte est celle que nous avons fabriqué et la deuxième est celle des précédents personnes qui se sont occupé du projet; on peut y voir certaines traces de cramé du la deuxième carte suite à un court-circuit

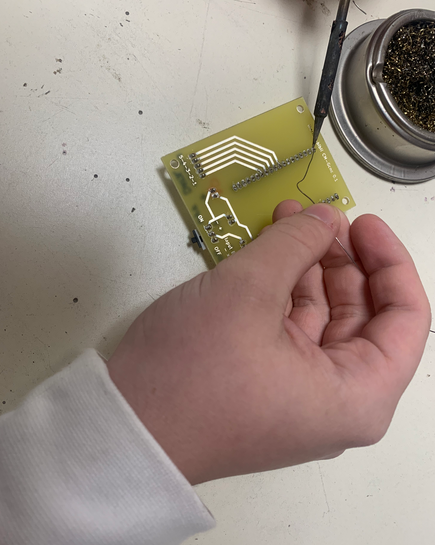

- Nous avons du soudé les composants suivant a la carte mère : interrupteur, connecteurs et connecteurs d alimentation;
- Nous avons également refait les différents câbles qui étaient défaillant et branché les connecteurs
| Problèmes | Causes | Solutions |
|---|---|---|
| Carte cramée | Soudure non conforme donc court-circuit | La carte mère était complètement irrattrapable on a décidé d'en refaire 4 un pour la remplacer et 3 de secours |
| Piste a l'envers sur la CM | Impression en miroir des CM | |

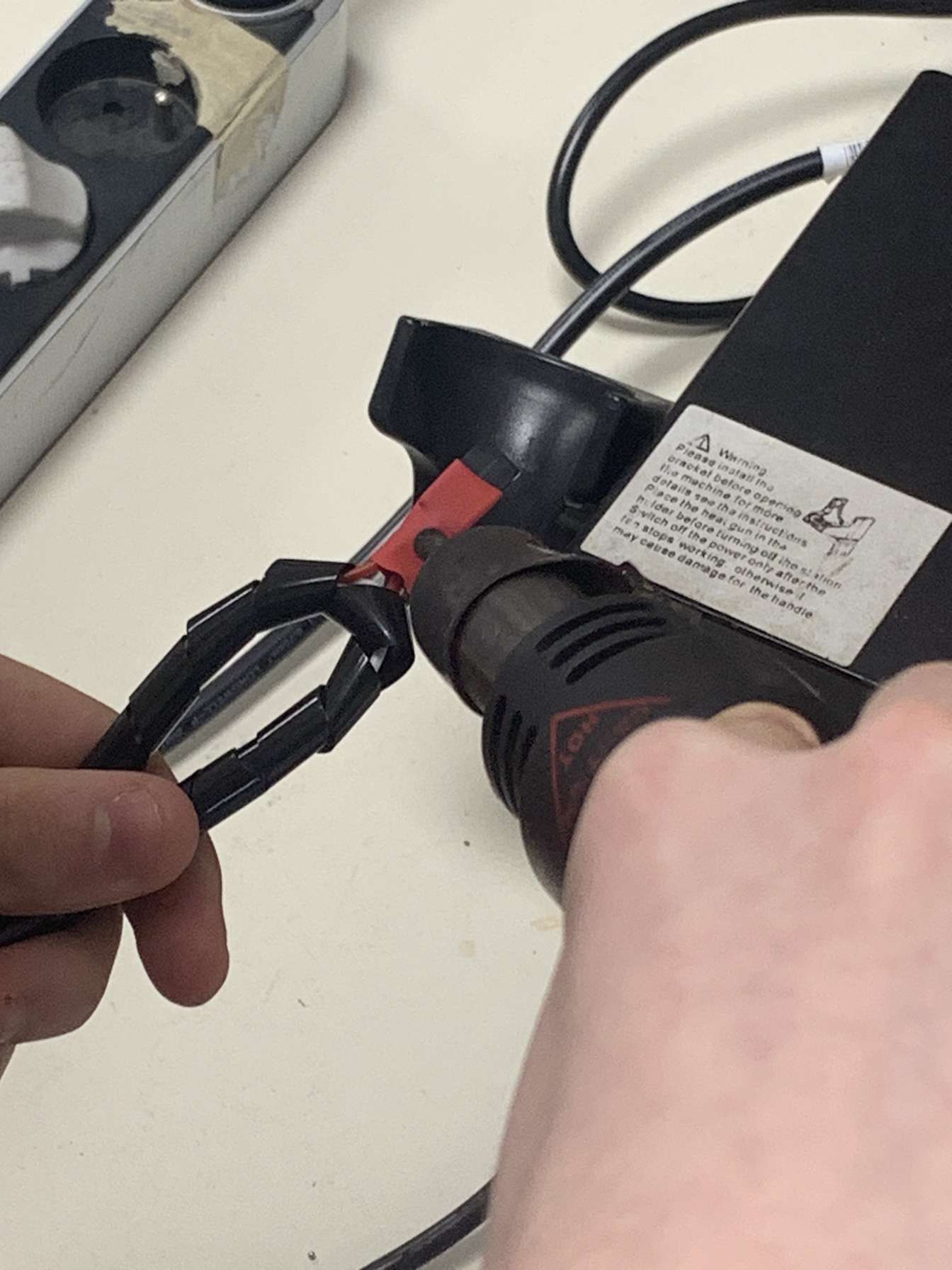

| Piste cramée | Mauvaise protection des câbles | Ajout de gaines thermo pour protéger les câbles |
| non-affichage de la batterie (grafana) | Soudures manquantes sur le microcontrôleur | Réalisation de 2 soudures sur le microcontrôleur |
| Soudure cassée au niveau de l'emplacement des batteries | Mauvaise soudure | Réalisation d'une meilleure soudure |
| Câble qui se décoche du connecteur | Câblage mal fait | Réalisation de nouveaux câblages + Améliorations et protections avec de la gaine thermo |
| Mauvaise donnés Gafana | problème dans le code | Modification du code |
