Simon TRIBOY

Stage du 23 mars au 4 avril

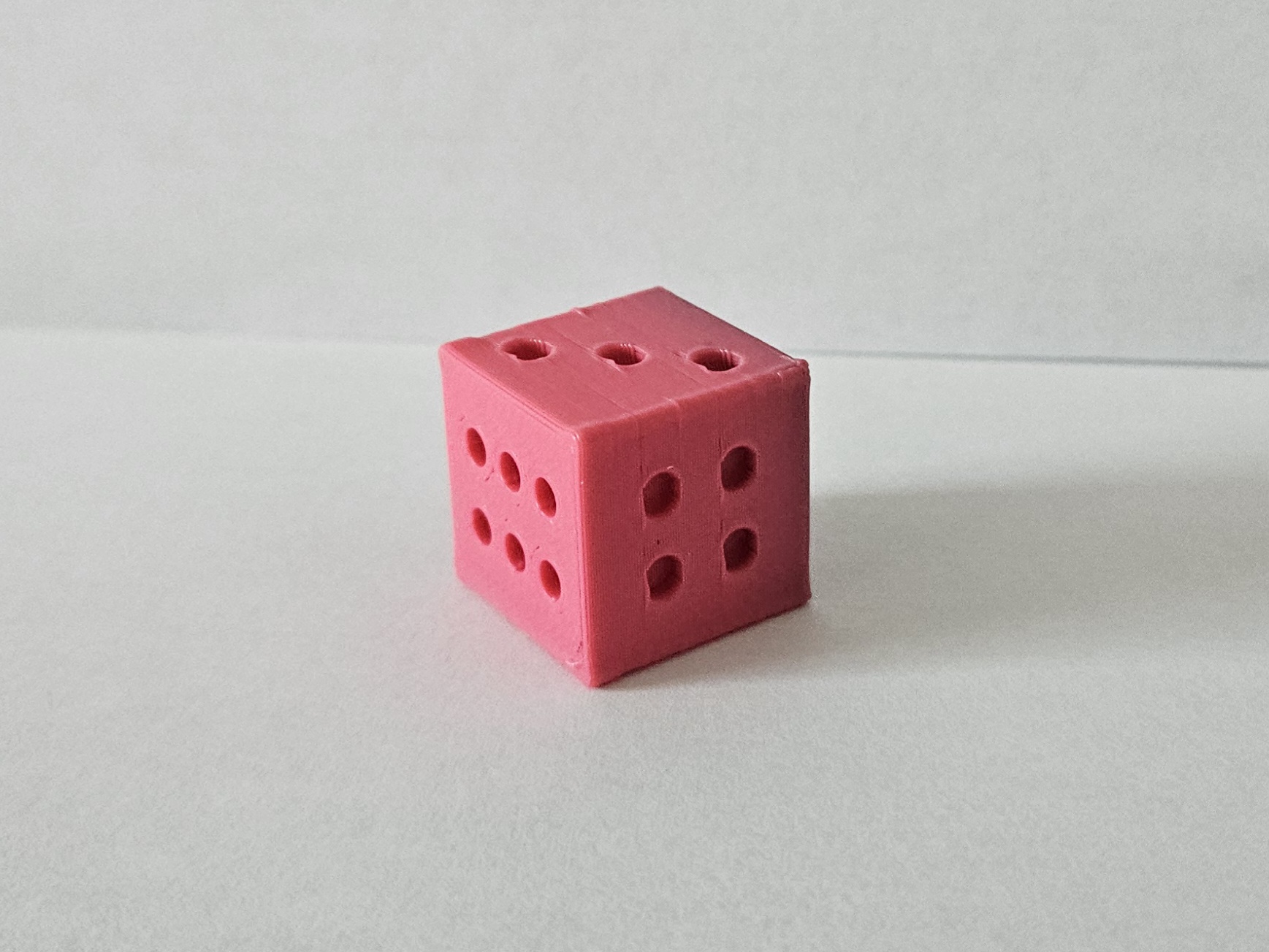

Conception d'un dé à jouer

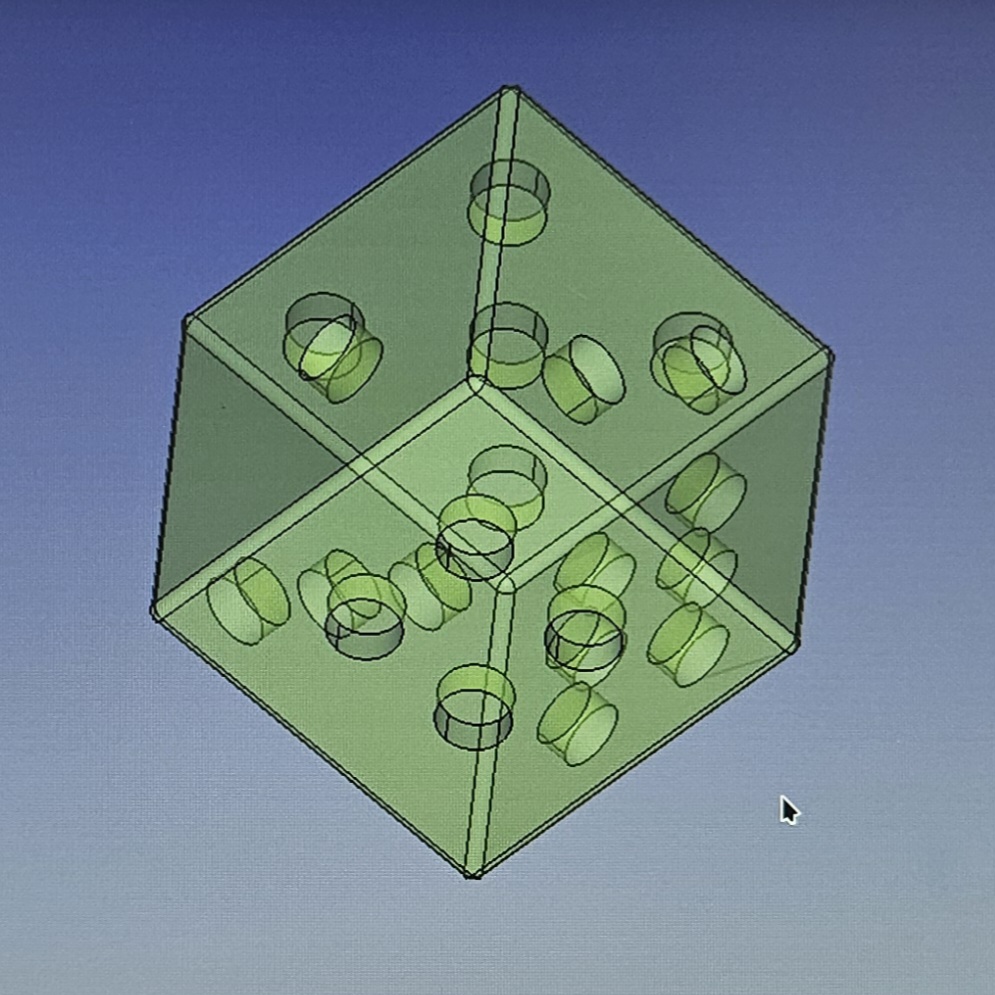

Modélisation 3D et apprentissage de FREECAD (DE.FCStd) puis impression 3D (DE-Simon.stl)

*machine: Prusa Core One
*Filament: PLA (1m03)

Conception d'une cuillère

  • Cuillère destiné à contrer les tremblements, faciliter le repas
    -> fermoir pour garder la nourriture
    -> faciliter la préhension ( couverts épais, lesté, potentiellement antidérapants)
    -> courbés vers soi ou incliné ( plus facile d'amener d'amener à la bouche)
    -> garder un aspect esthétique
    ->Matériaux: polypropylène ou polycarbonate(non toxique lors du repas) et prototype en PLA classique

sources:
- https://www.normandiemedicalservice.fr/categorie-produit/catalogue/autonomie/equipement-cuisine/vaisselle-et-couverts-ergonomiques/
-https://www.tousergo.com/blog/choisir-couverts-ergonomiques/
-https://www.identites.eu/cuillere-anti-tremblement.htm

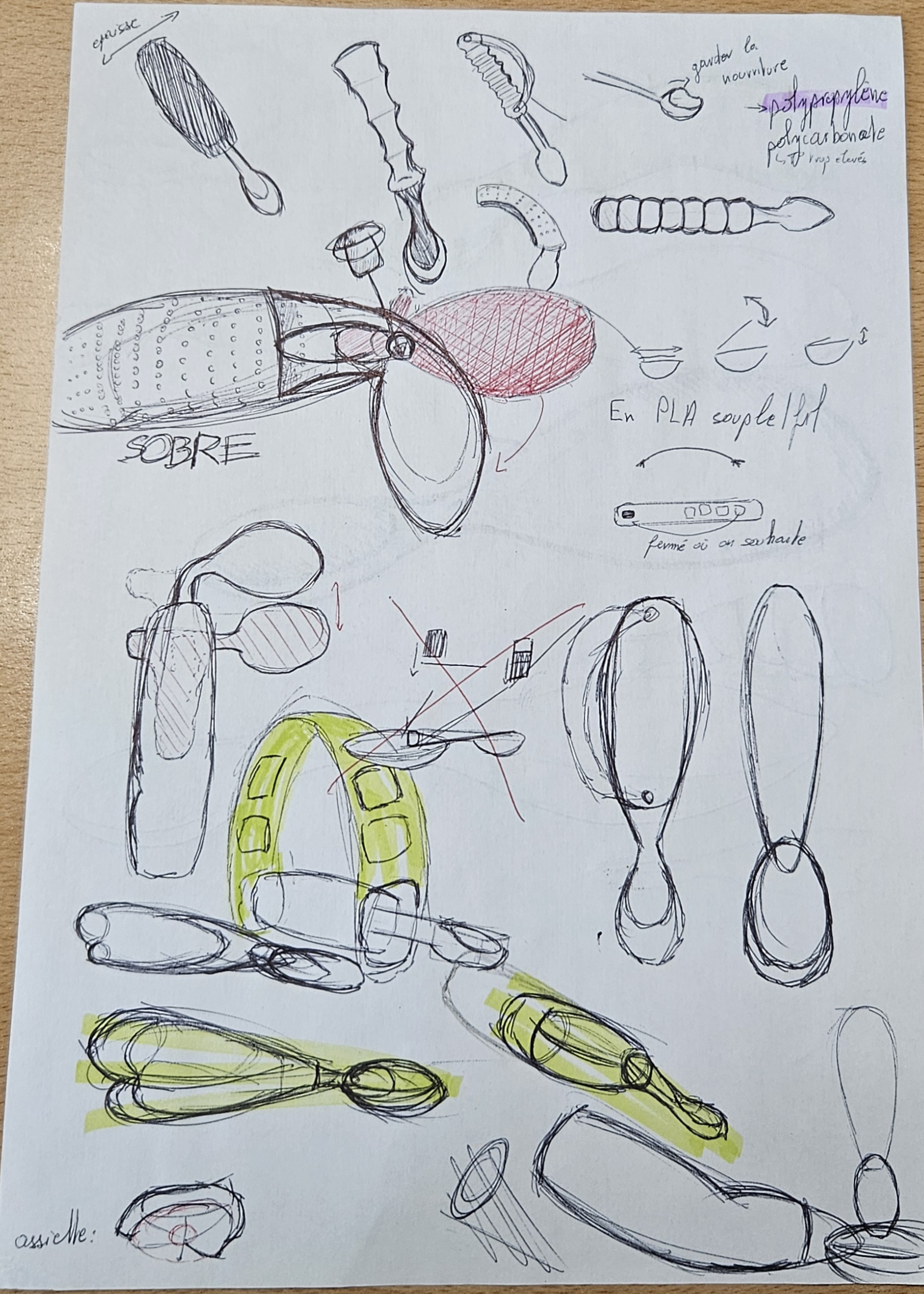

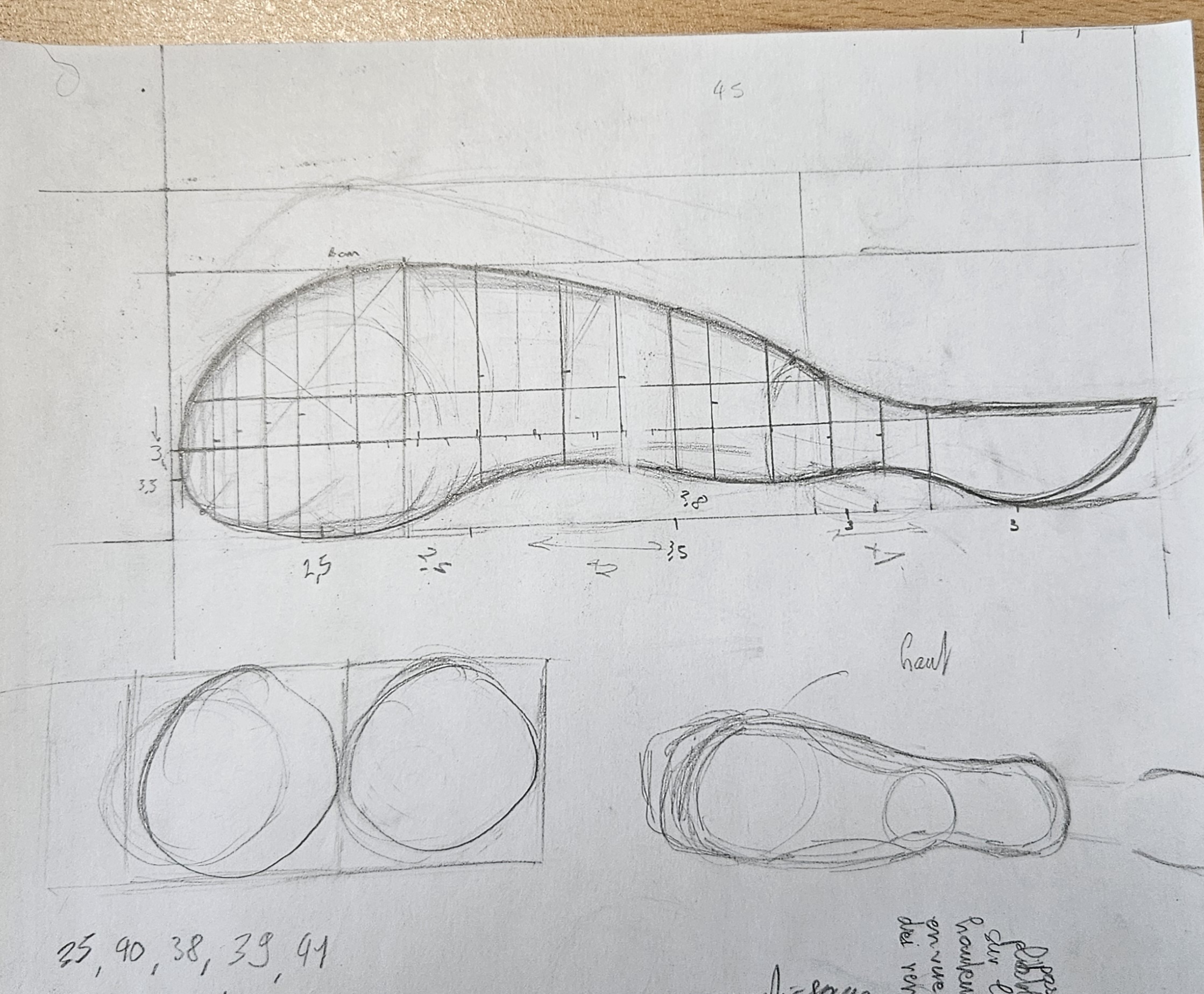

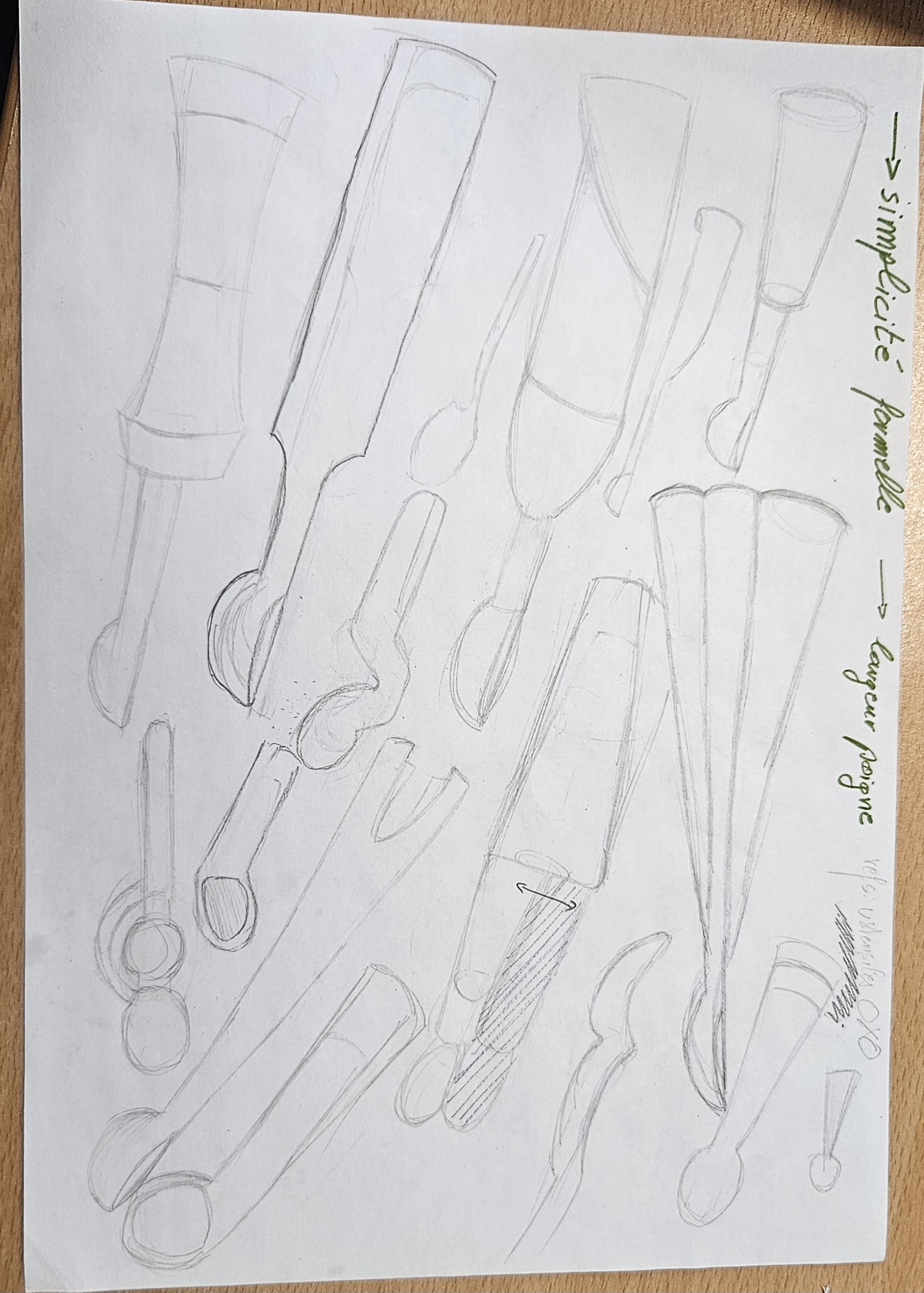

  • Croquis et recherches de formes

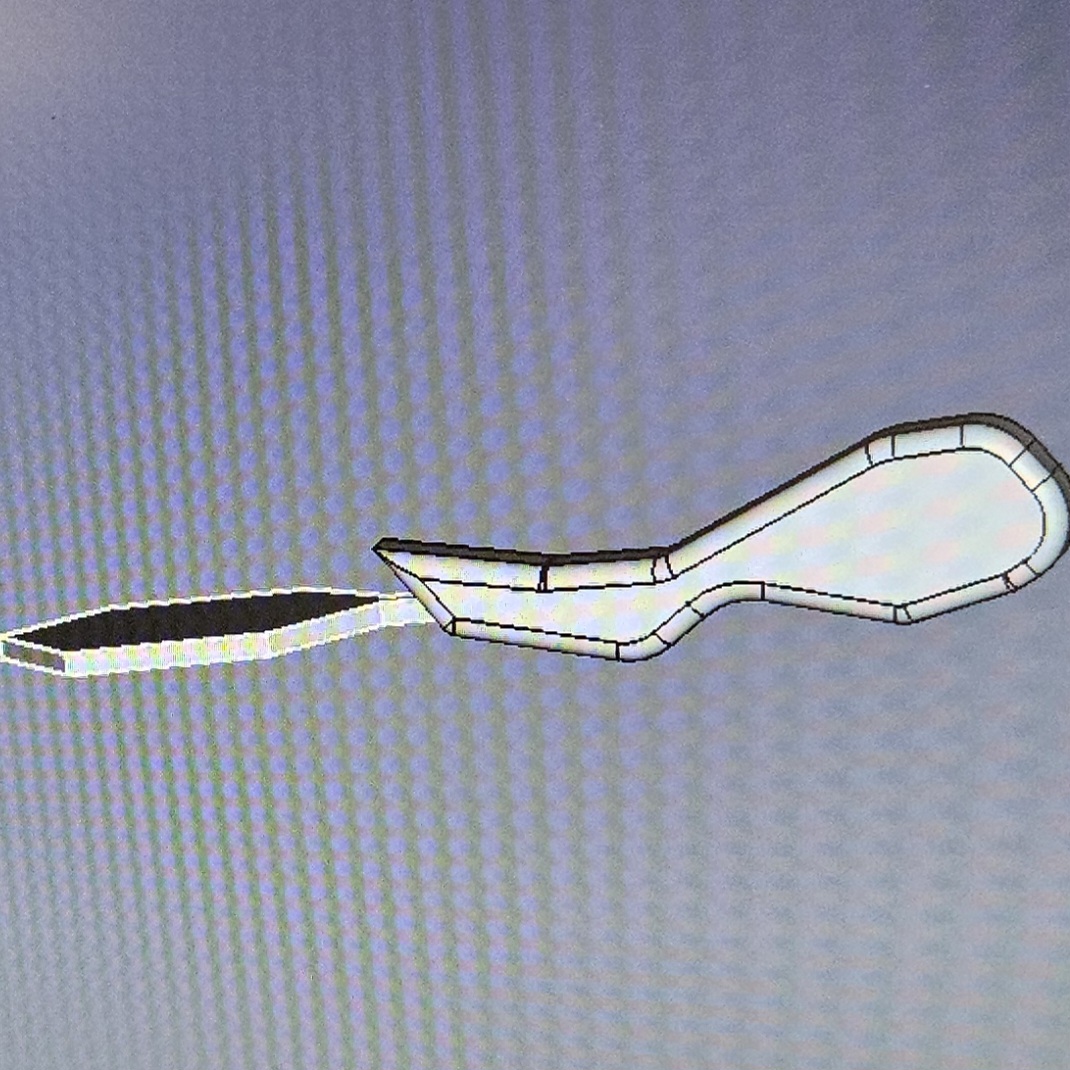

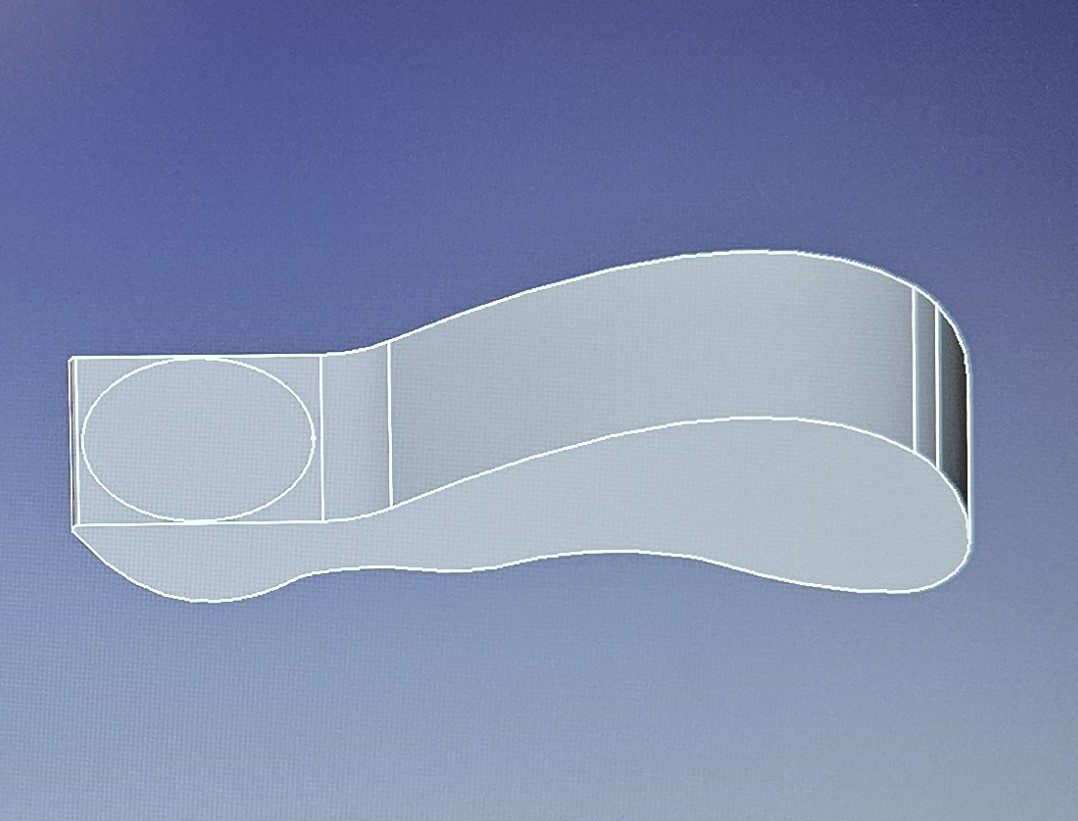

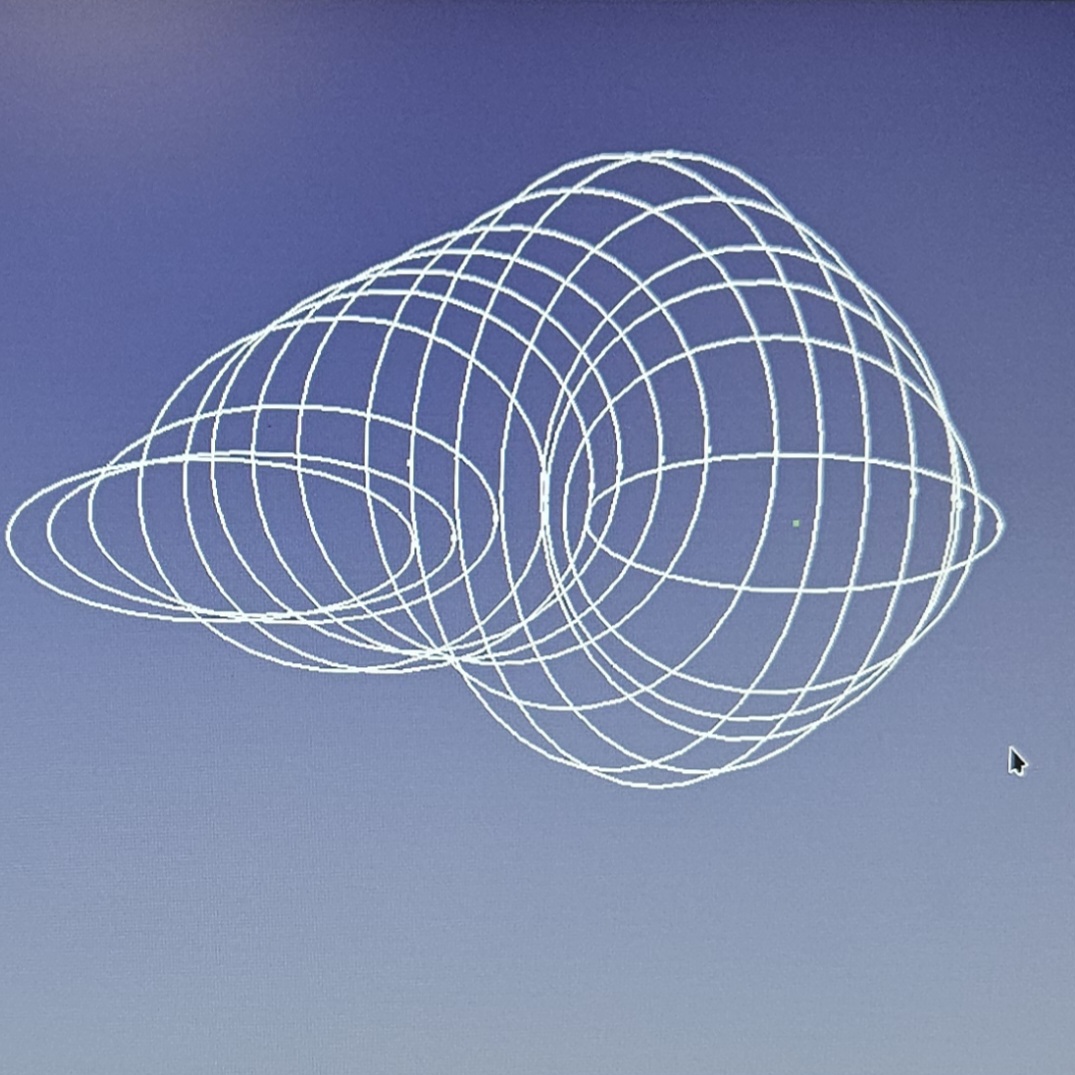

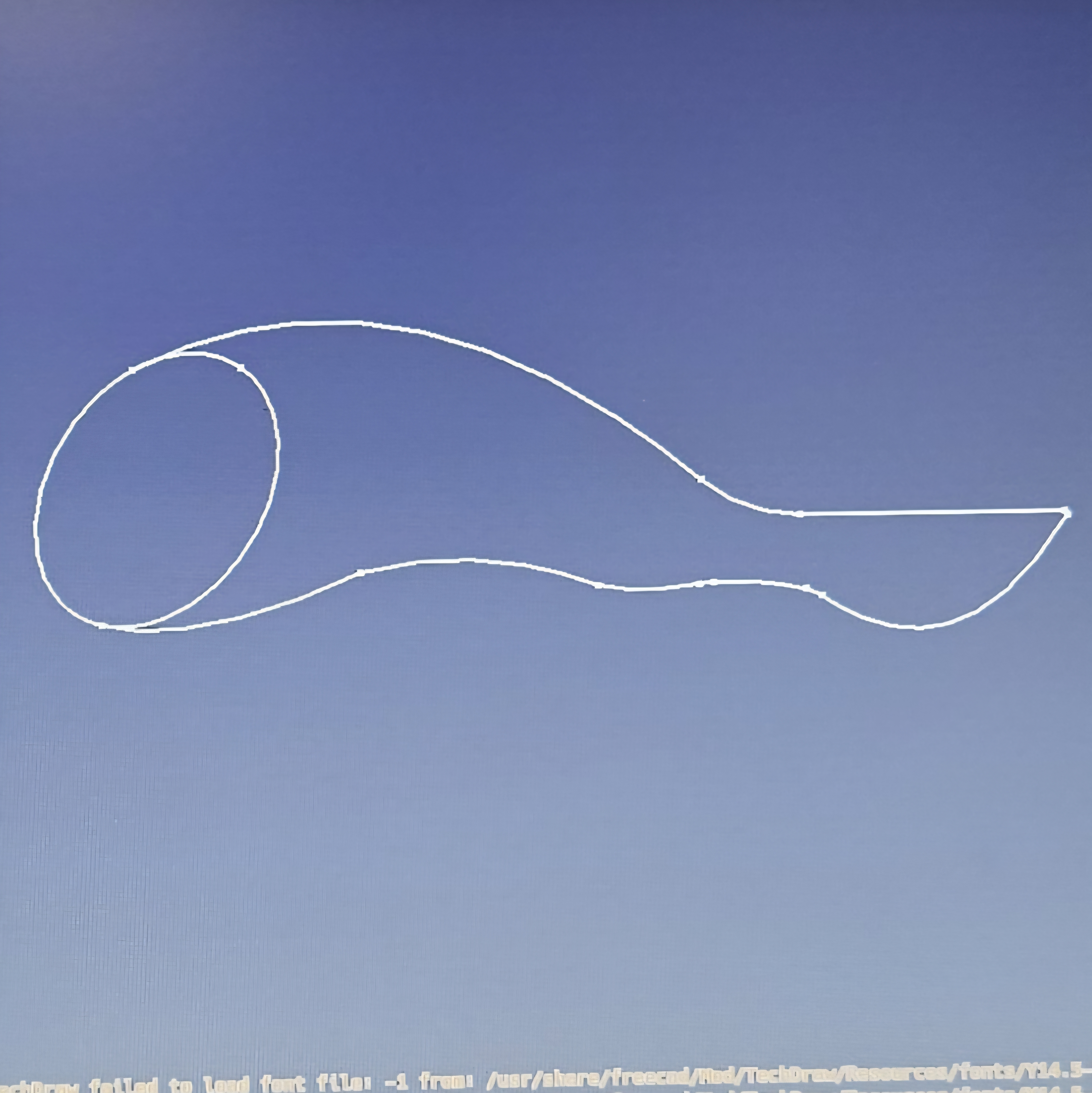

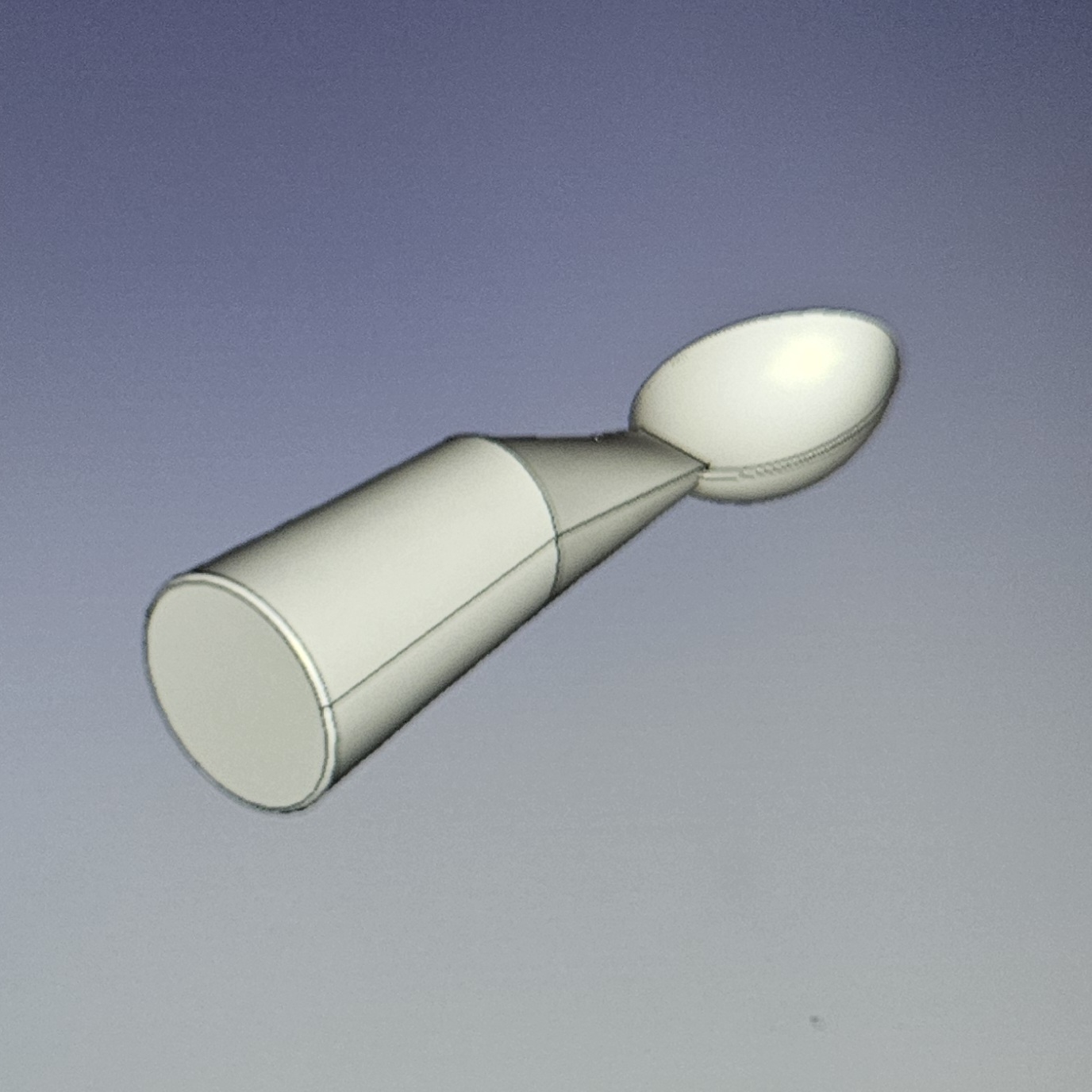

  • Conception 3D (FREECAD)

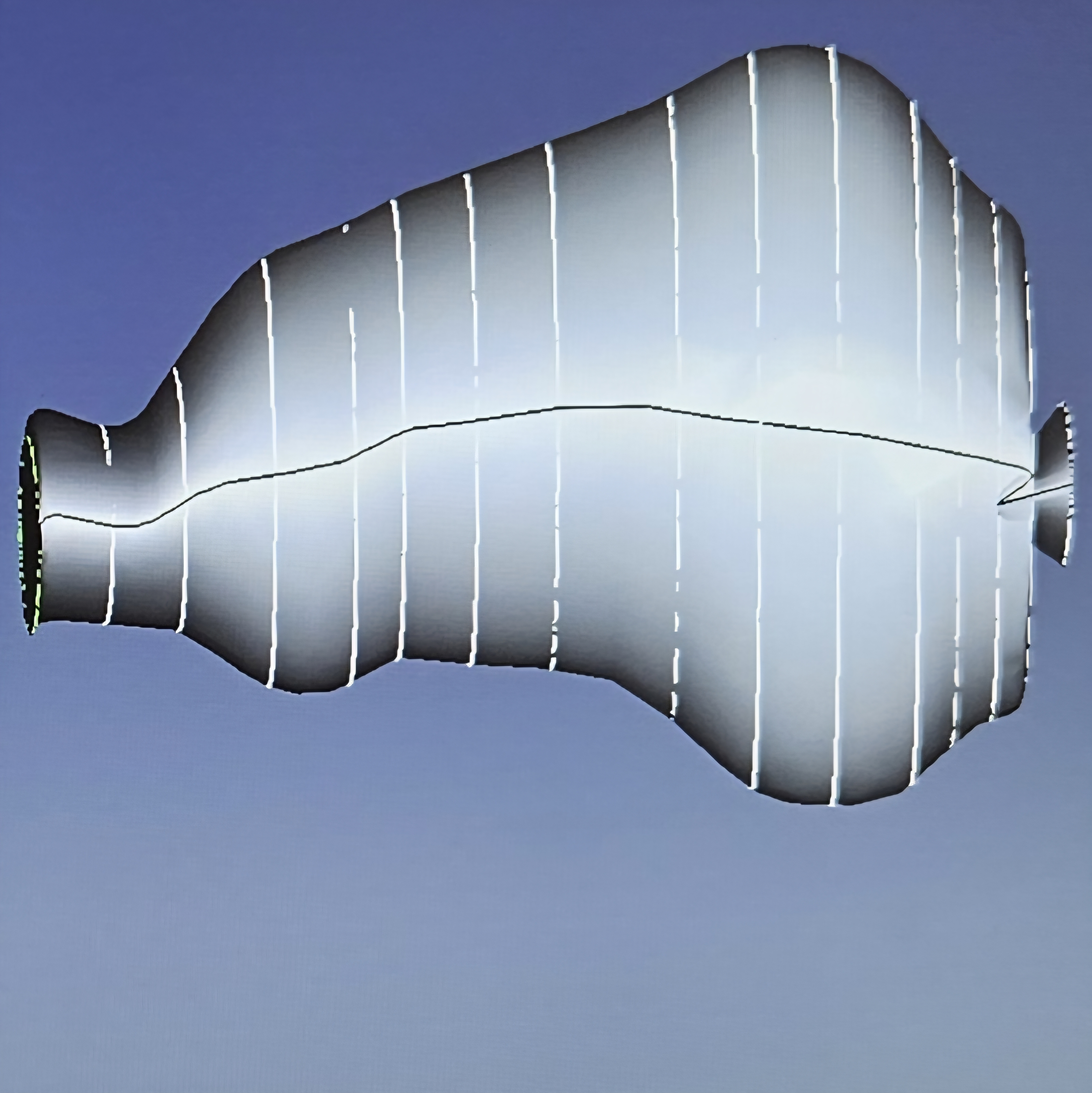

-> représentation insatisfaisante, reprise de la recherche formelle (+veille créative) et de la conception 3D

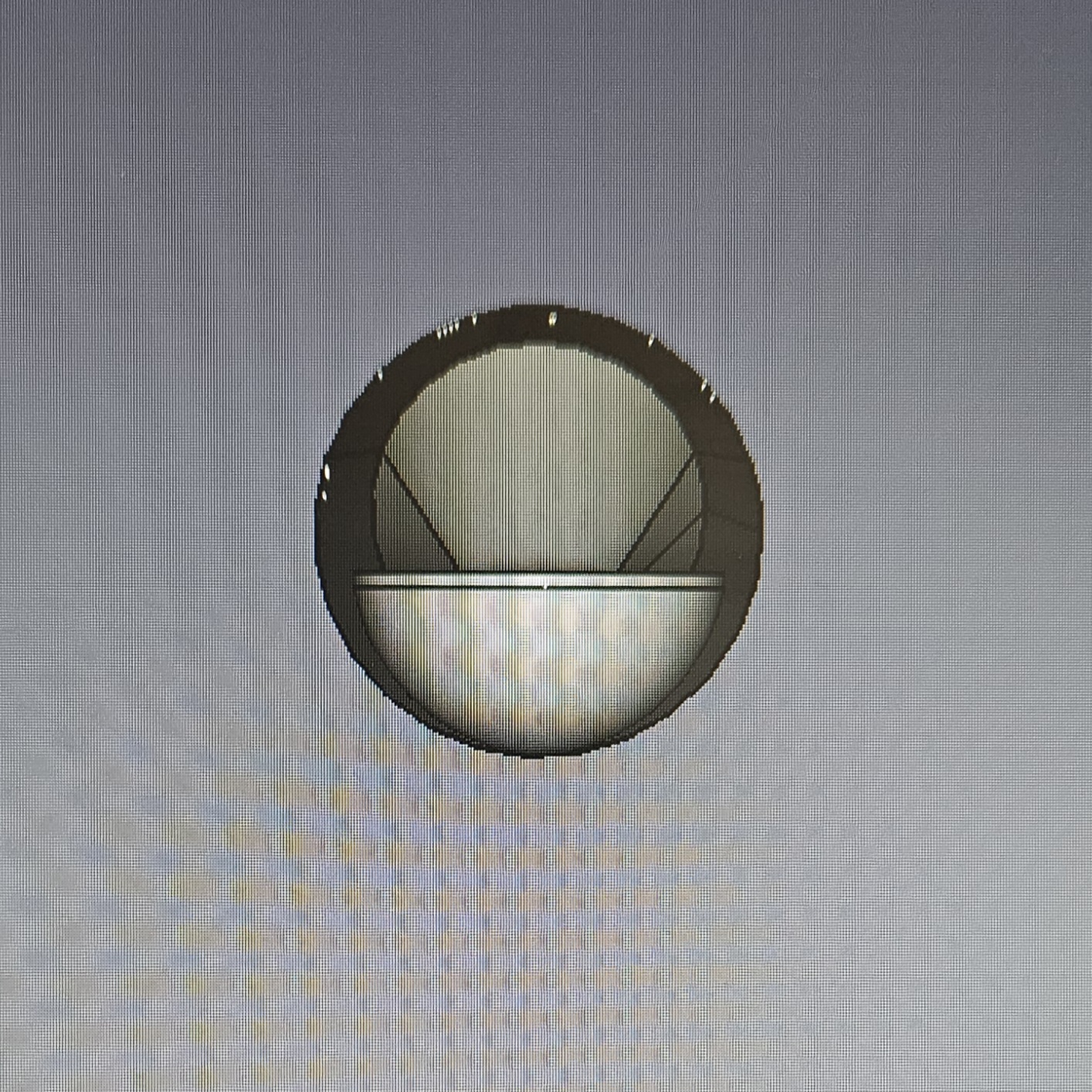

-> Pour des formes organiques/arrondies l'outil révolution de FreeCAD peut être utile mais symétrie de cet outil n'est pas utilisables pour la forme précédente d'où le retour de la recherche

Pour assurer une meilleure facilité de conception 3D, réalisation de plusieurs tutos depuis YouTube pour connaître une multitude d'outils

Reprise de la conception de la cuillère

-> forme trouvé (~inspiration de l'origami/légèrement anguleux)
    critère: forme simple, largeur de la poigne pour la préhension et trouver la place pour laisser le système de coulissement [réflexion autour du système de capuchon (option lavable plus facilement notamment en faisant une rotation) non             concluante en vue du temps pris alors concept de coulissement gardé, l'idée est d'abord d'apprendre à utiliser les outils de FreeCAD)

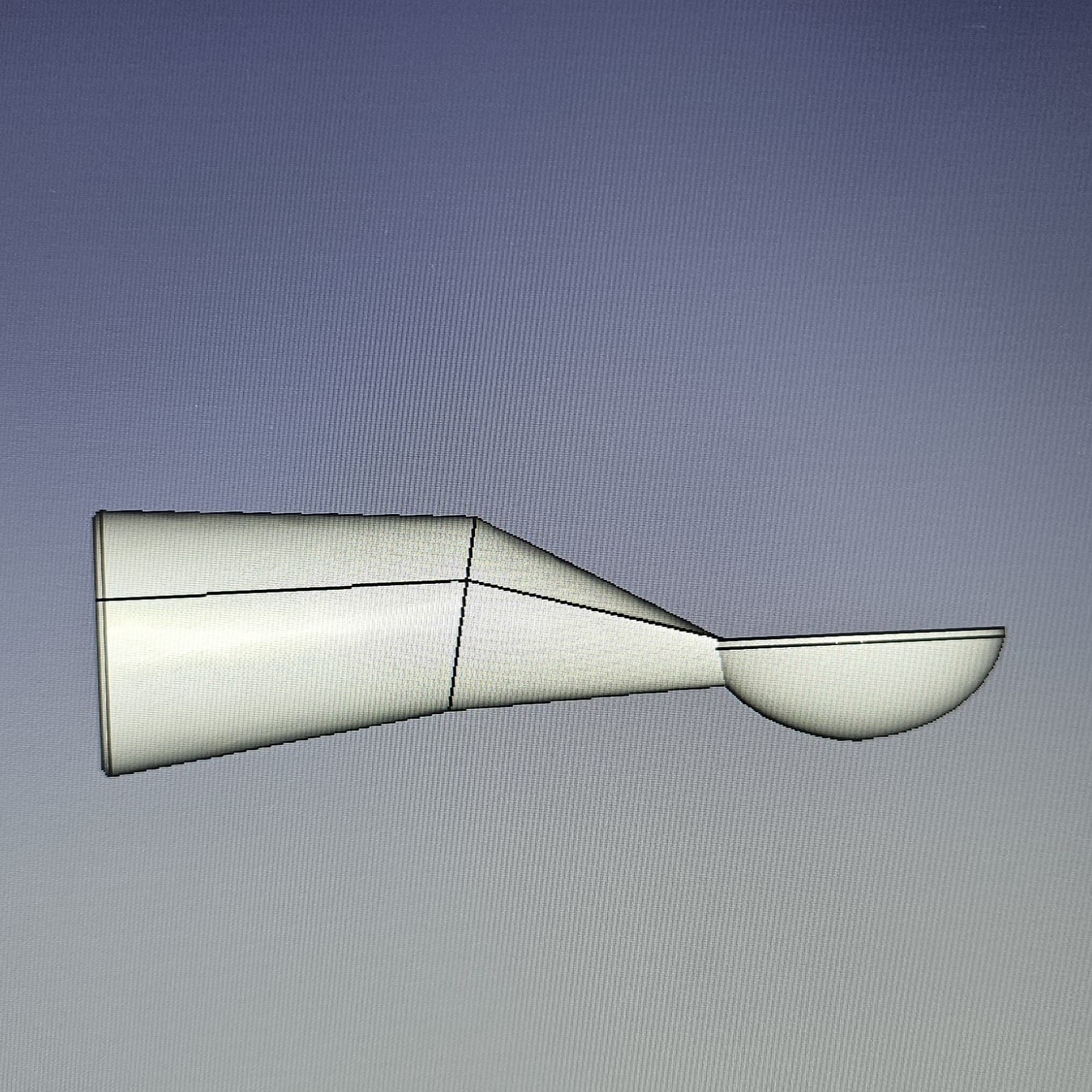

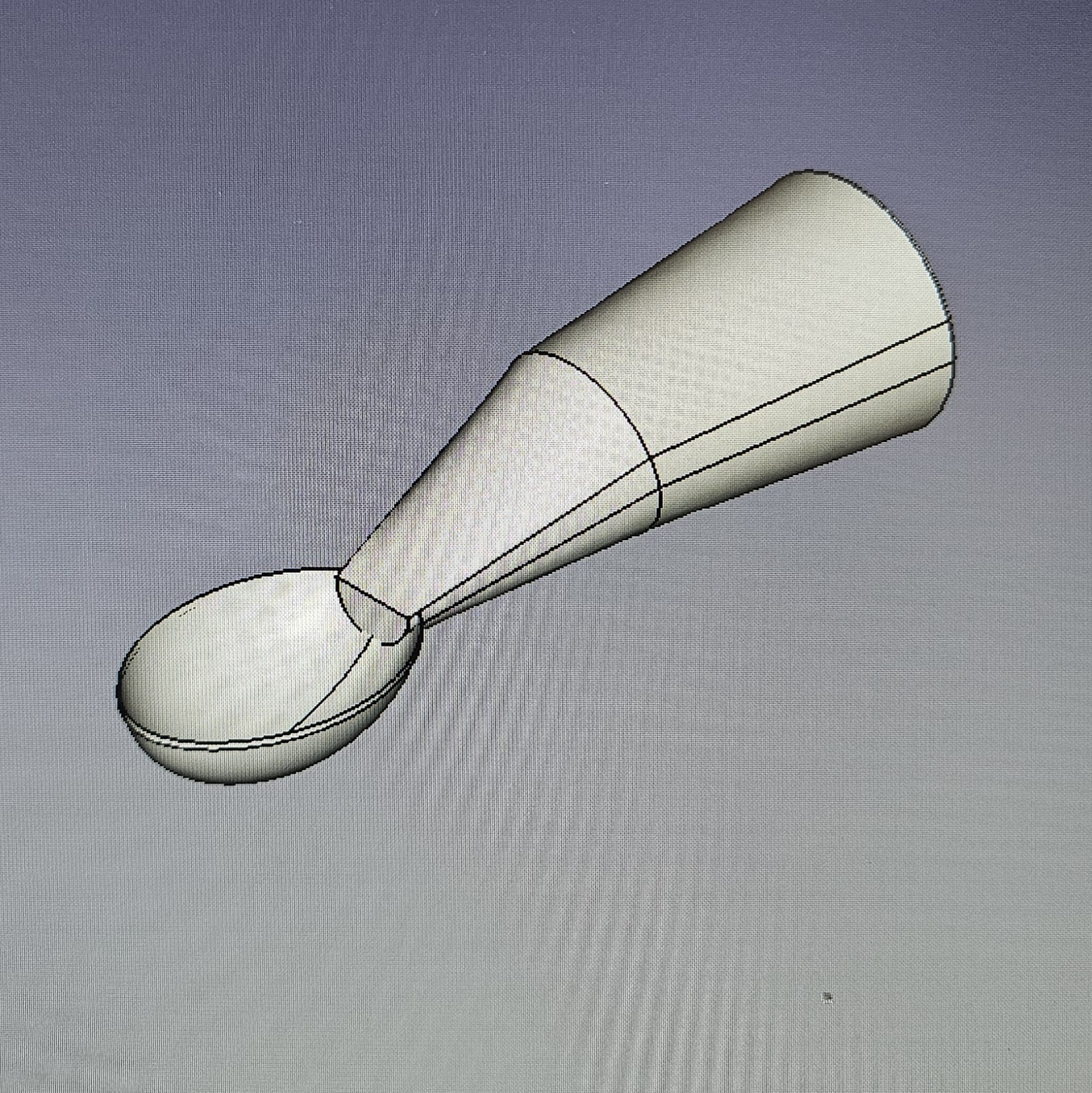

modélisation:

-> problème de taille par rapport au système de coulissement -> allonger la manche(revue rapide de la cuillère)

Conception d'un cuillère plus longue / Premier prototype

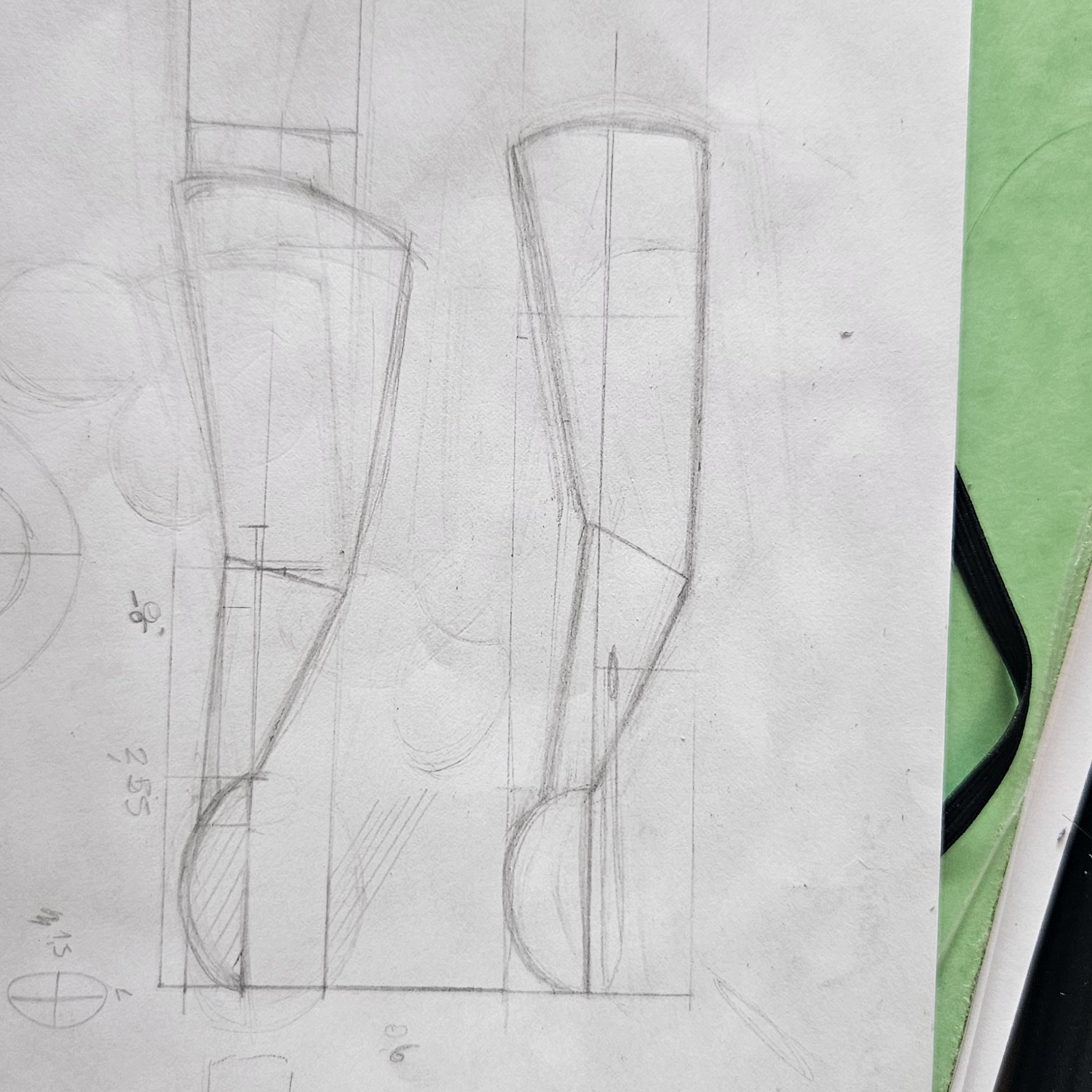

  • croquis:

cuillereprotoFINAL.FCStd

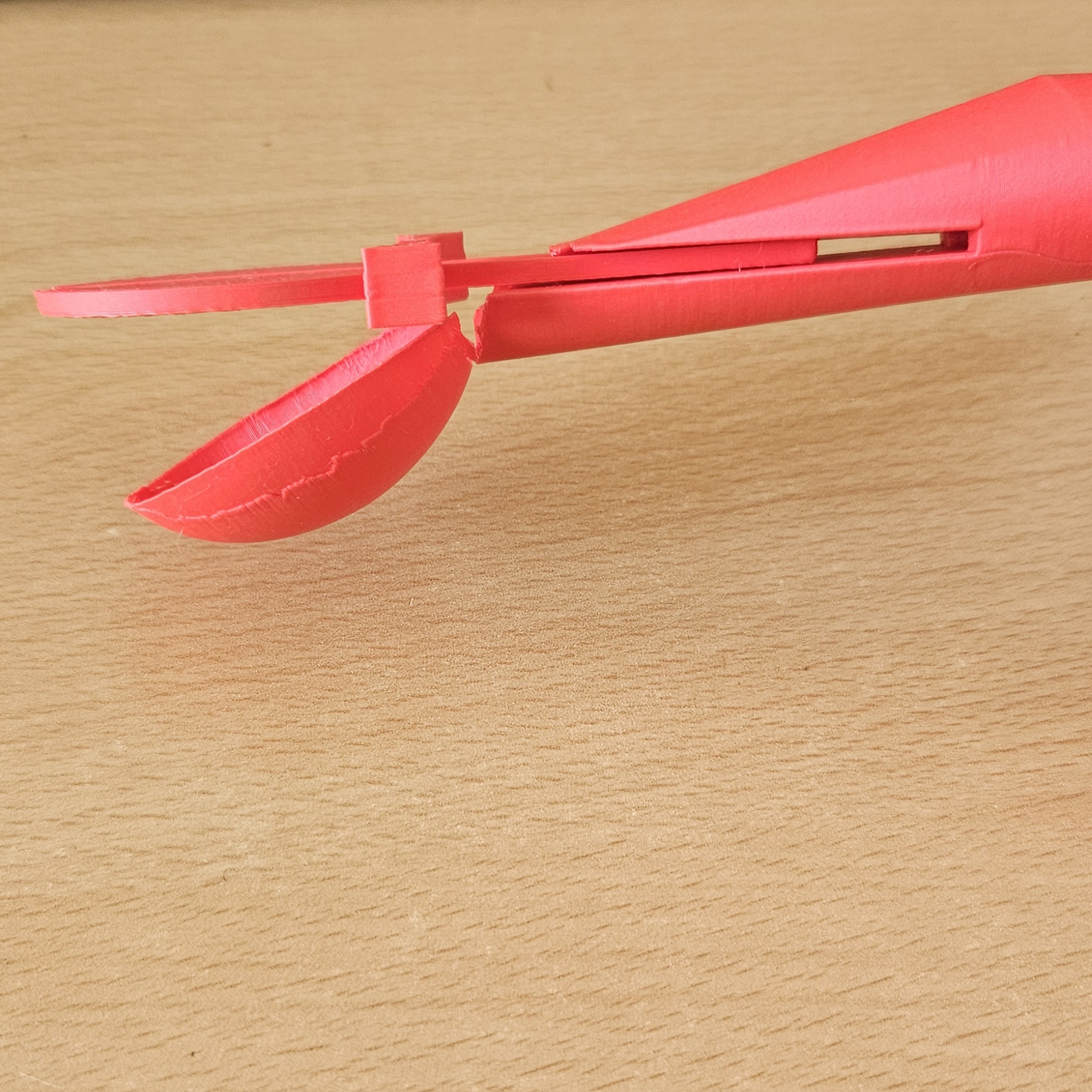

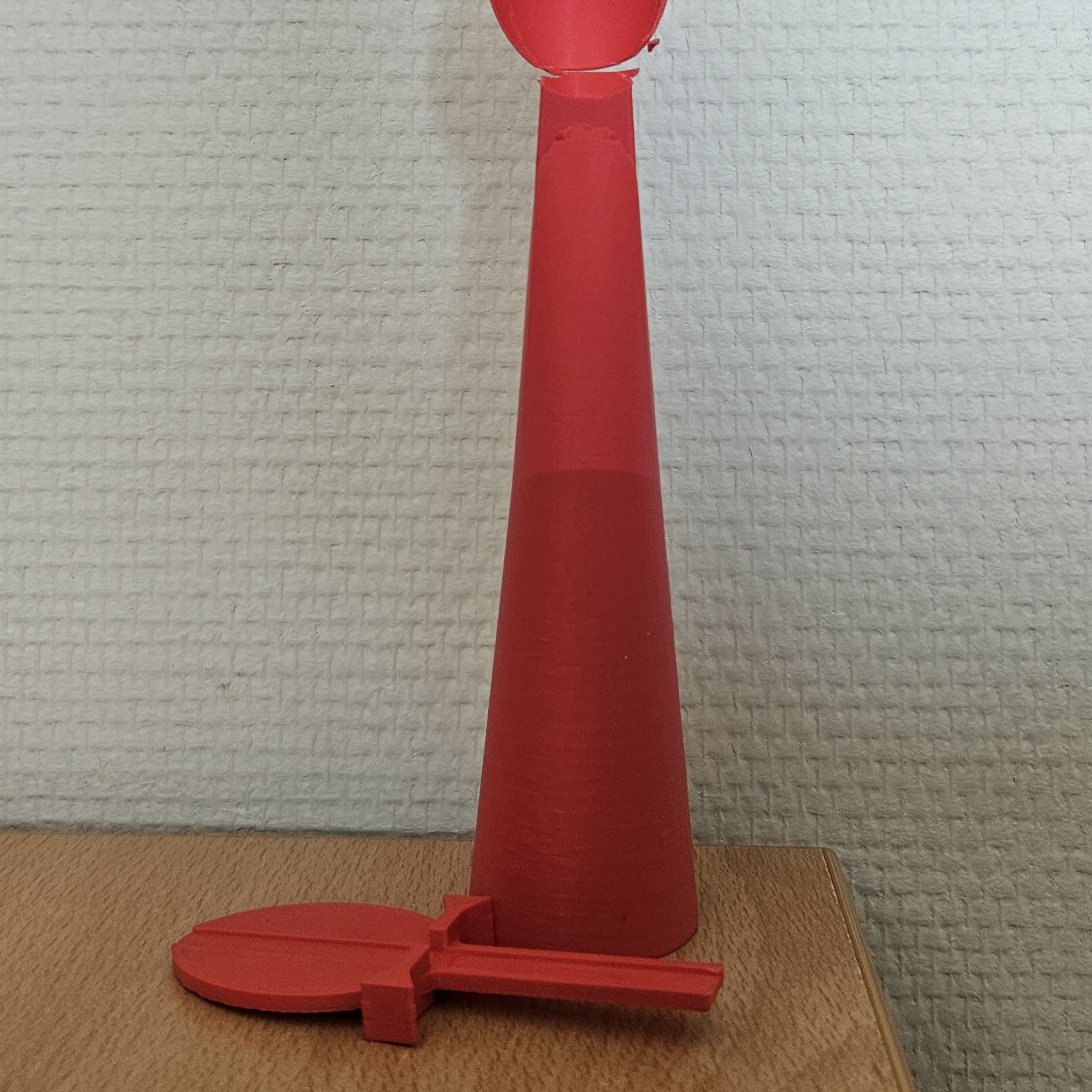

Retours:
-apparence globalement satisfaisante
-épaissir le bol qui s'est brisé très facilement
-allonger les poussoirs (bloquent le glissement)
-rallonger la partie arrière du manche pour lancer plus de place à la main
-aplanir l’arrière de la cuillère pour pouvoir la poser horizontalement ET verticalement
-le capuchon est trop épais et ne passe pas entièrement dans la fentes de la cuillère
-le système de glissement sur la cuillère, sorte de rail, est trop fin et ne fonctionne pas

Pistes:
-Recherche sur l'ergonomie pour voir au niveau de la prise en main et avoir un objet plus sérieux (lecture de publications ou articles sur l'ergonomie de l'INRS notamment):
https://www.metroergo.com/assets/uploads/medias/w/n16lvrk-1.pdf (publication sur outils à main)
-> résultats similaires que les premières recherches autour de la prise en main des couverts anti-tremblements -> pognée d'au moins 110mm, forme sphérique ou circulaire, diamètre entre 30 et 60mm, légèrement compressibles(double matière ABS/PLA?), augmenter la friction avec des rainures, une légère courbure

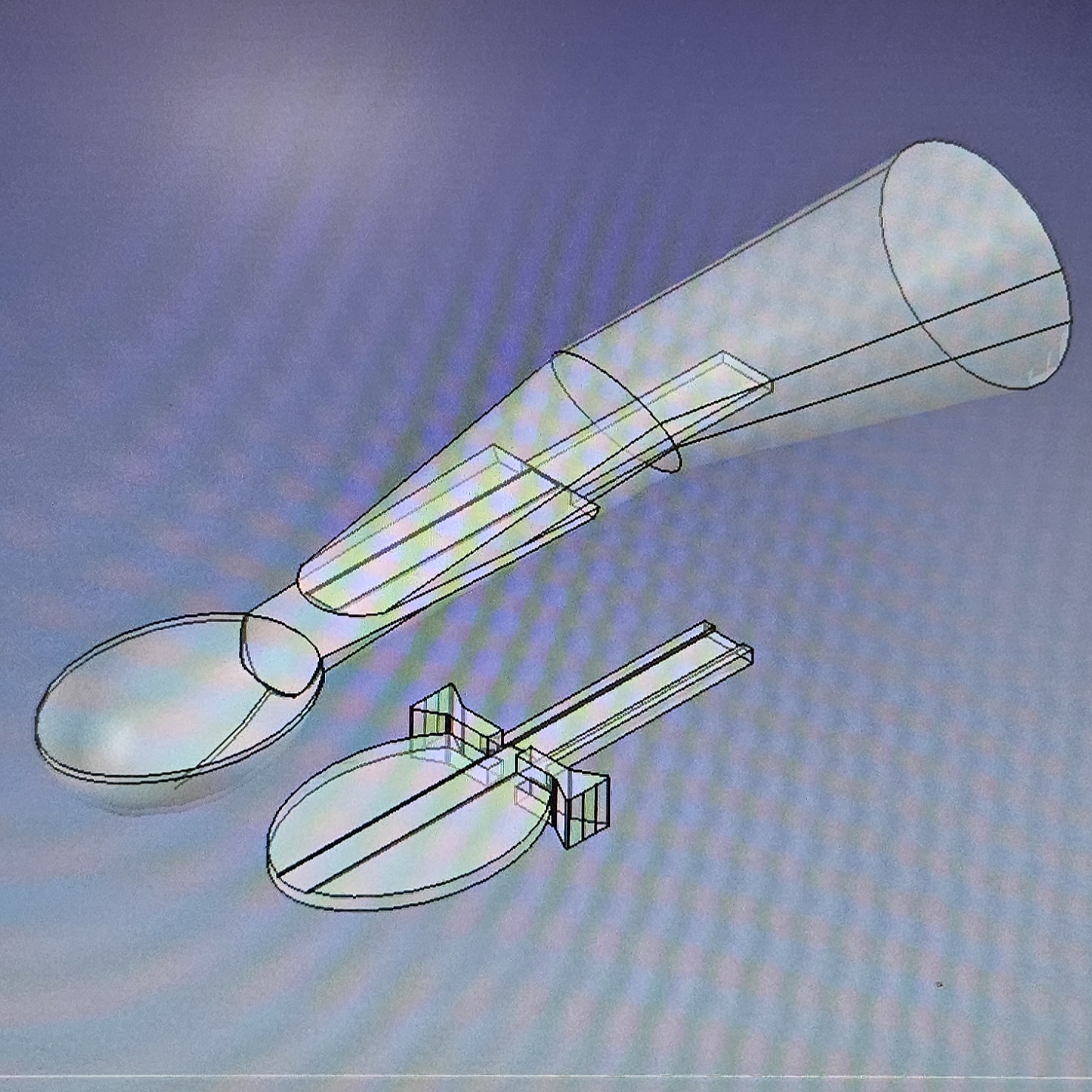

- re-conception d'un modèle 3D

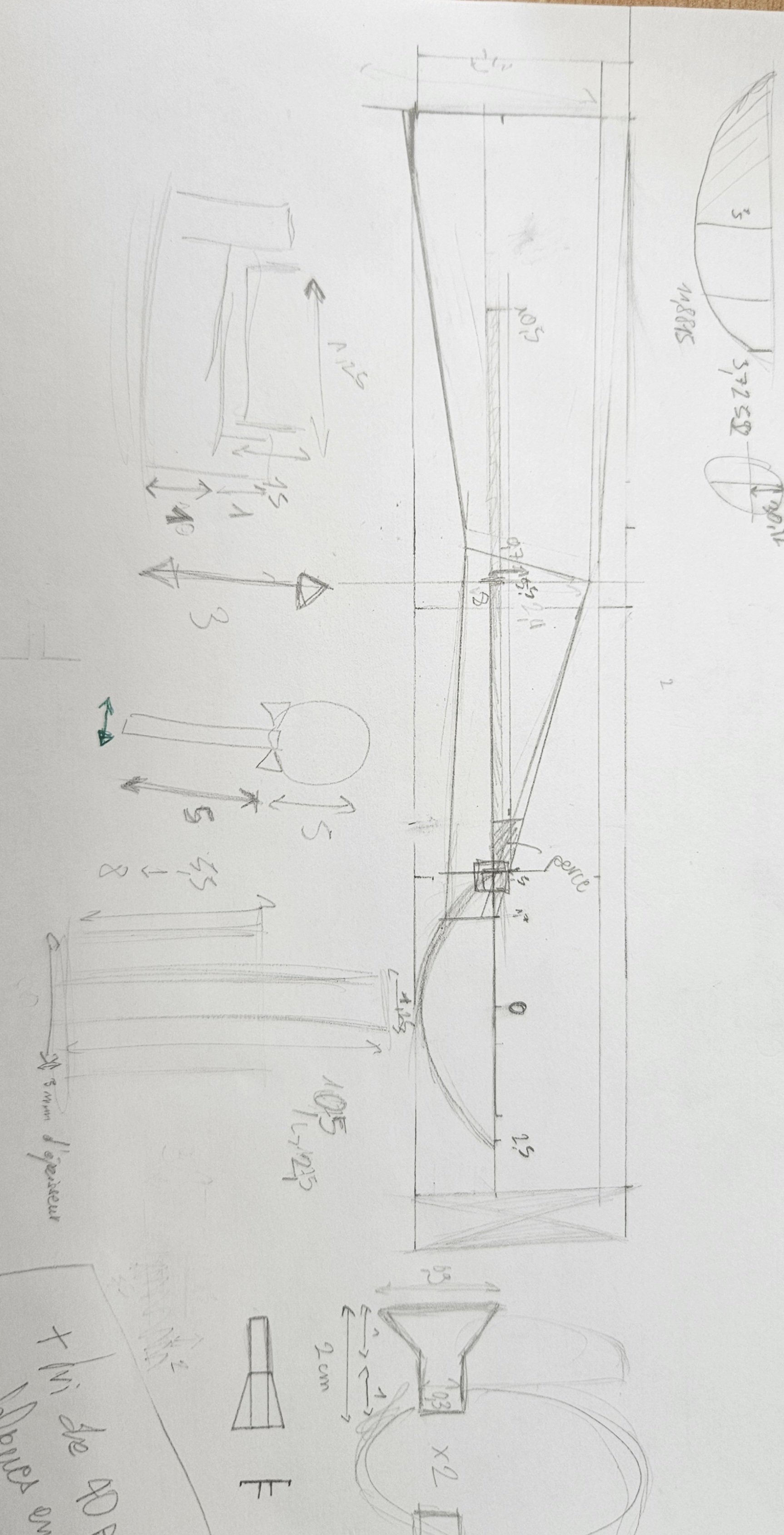

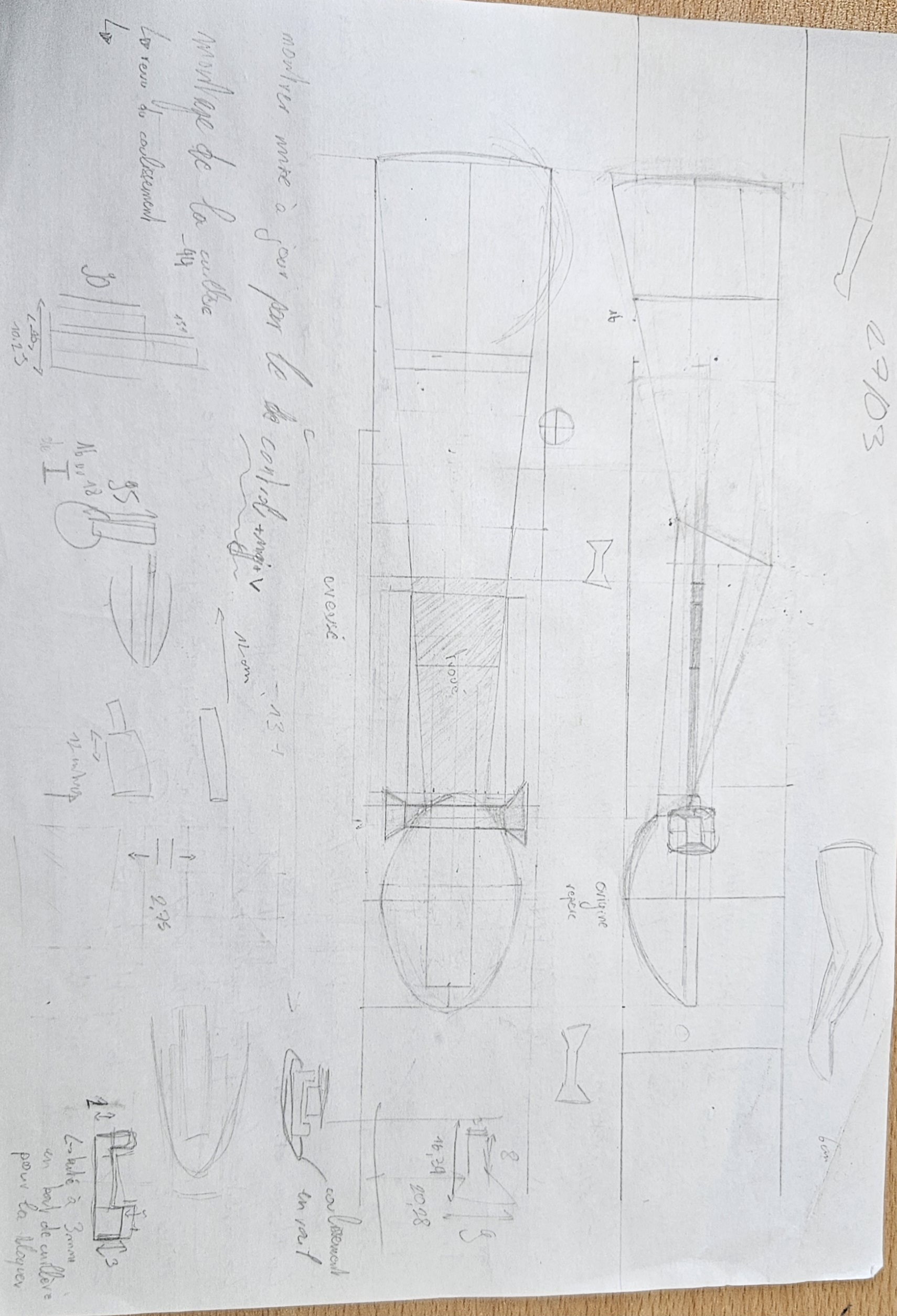

croquis:

impression:

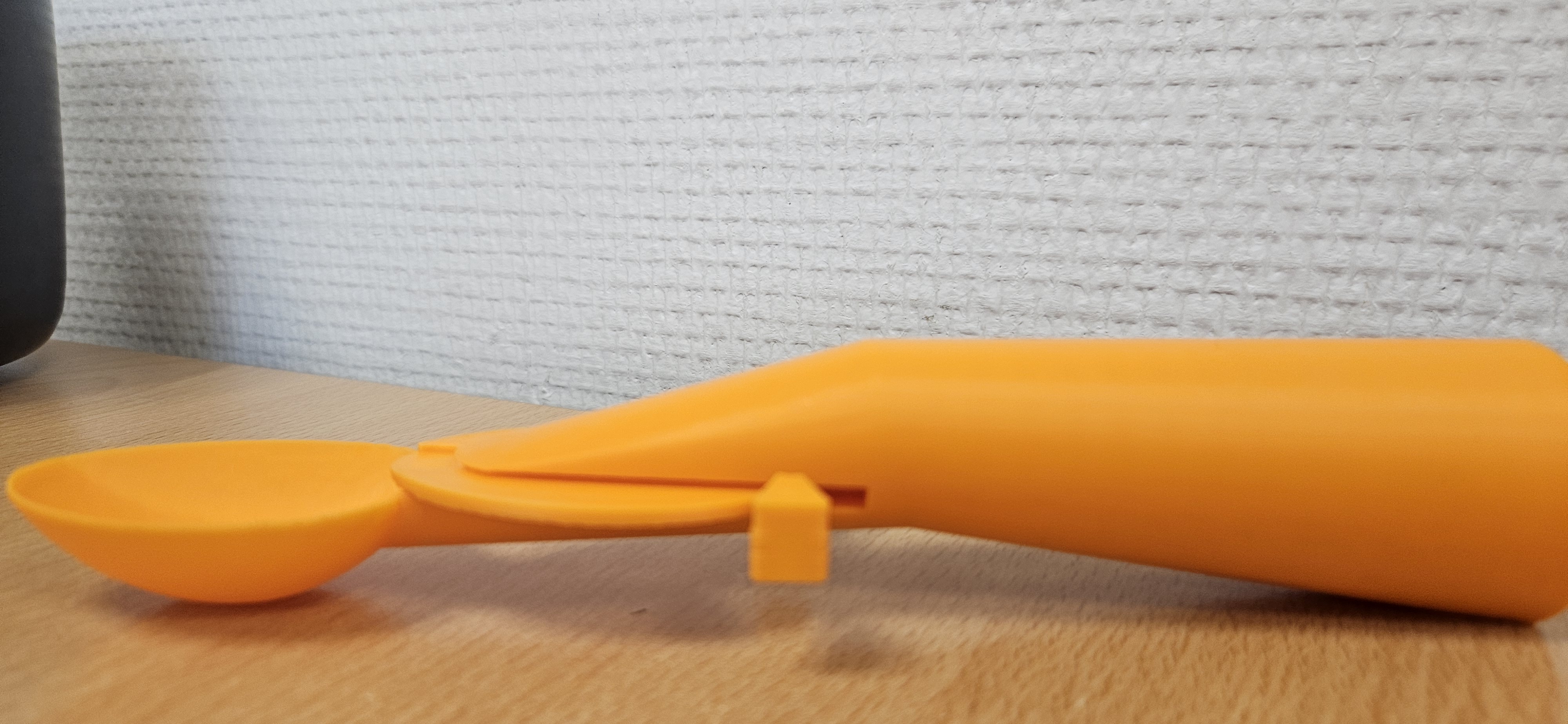

Retour du second prototype:
La cuillère et le manche n'ont aucuns défauts et le système fonctionne avec le capuchon, en revanche le capuchon glisse du rail en position de fermeture du bol et le poussoir est trop loin lorsqu'il couvre la cuillère. On constate qu'il reste 8mm entre le capuchon et la manche lorsque le capuchon ne couvre plus du tout le bol. Ainsi, on va rapprocher le poussoir vers la droite pour faciliter l'ouverture/ fermeture et cela permettra aussi de mieux faire rentrer le capuchon dans le rails et donc contrer le défaut de longueur du capuchon.
De plus, pour une impression plus propre du capuchon, poussoir levé en Z pour qu'il n'y ai pas besoin de support

Pour le poussoir, certes l'impression est plus propre mais le fait qu'il soit plus haut ne permet plus de faire buté contre le bol. Ainsi le capuchon sors du rail lorsqu'il ferme le bol.

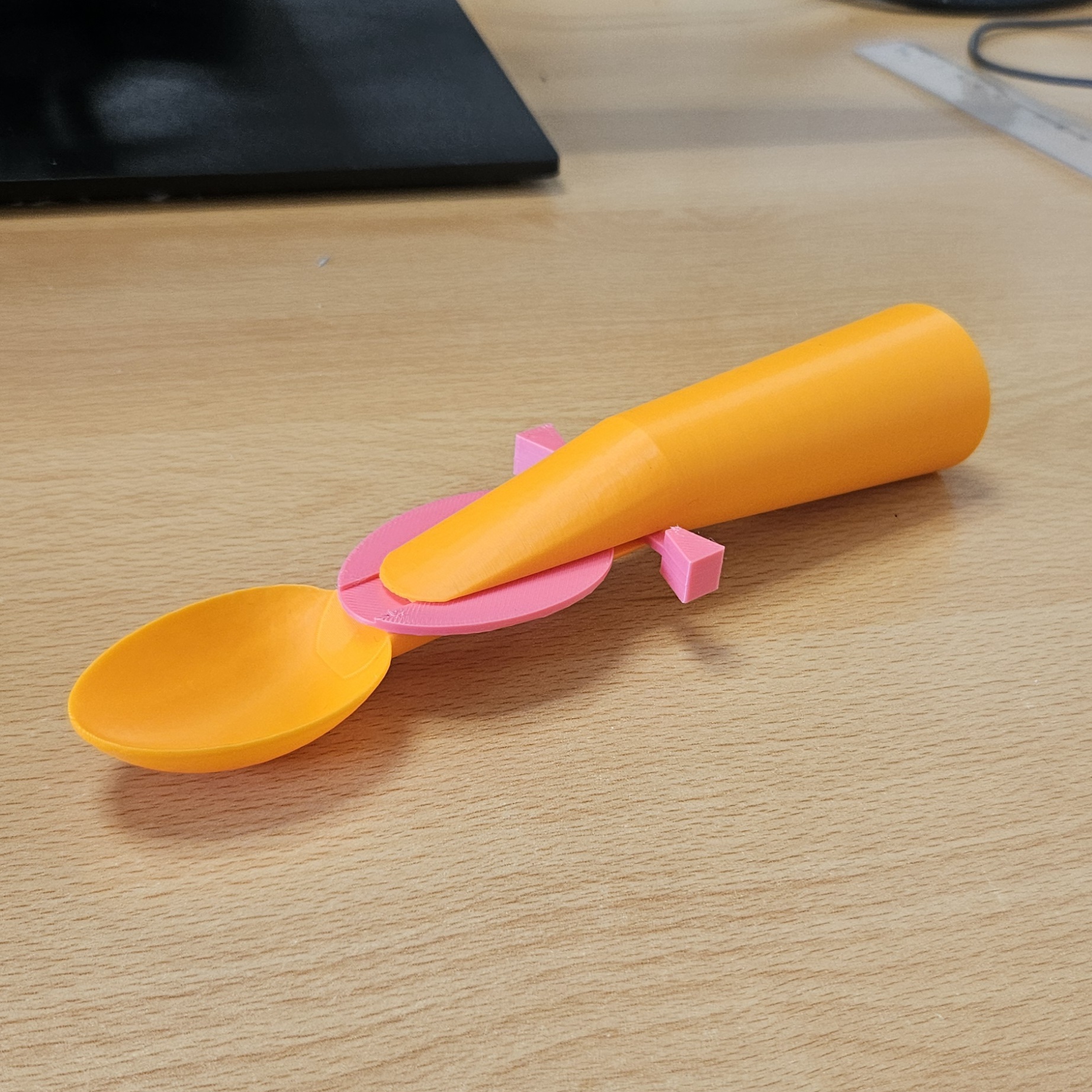

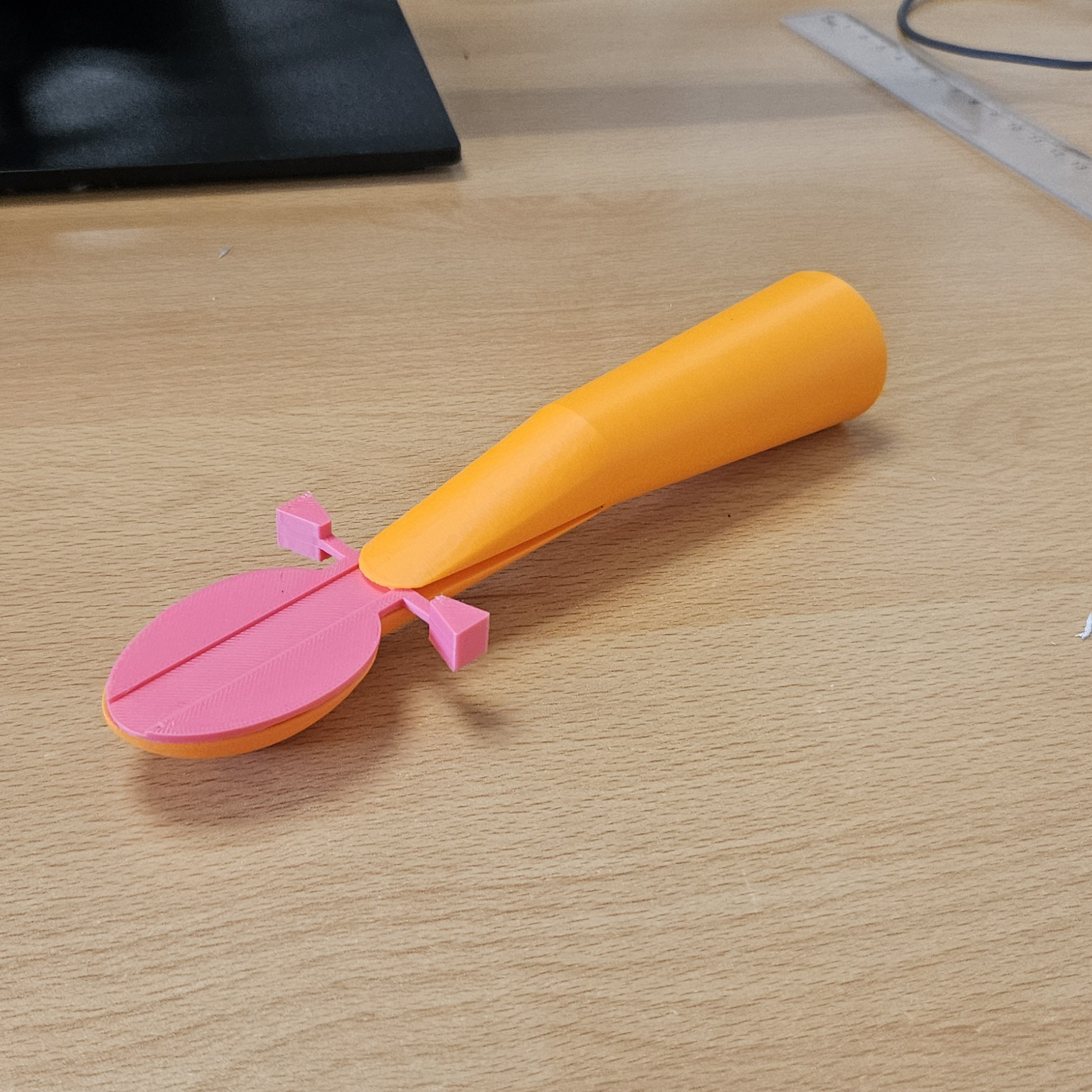

Prototype finale (fin de stage)

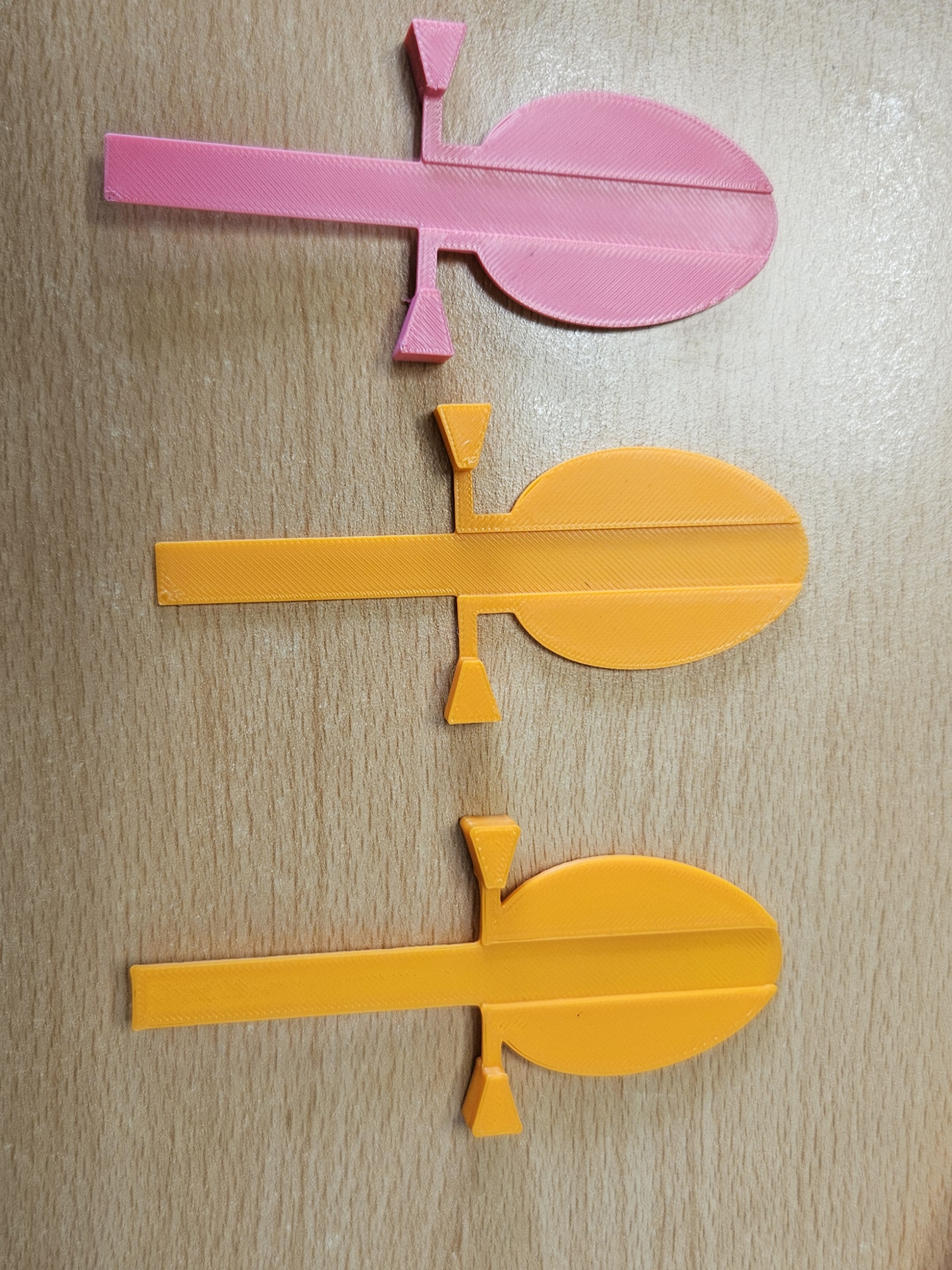

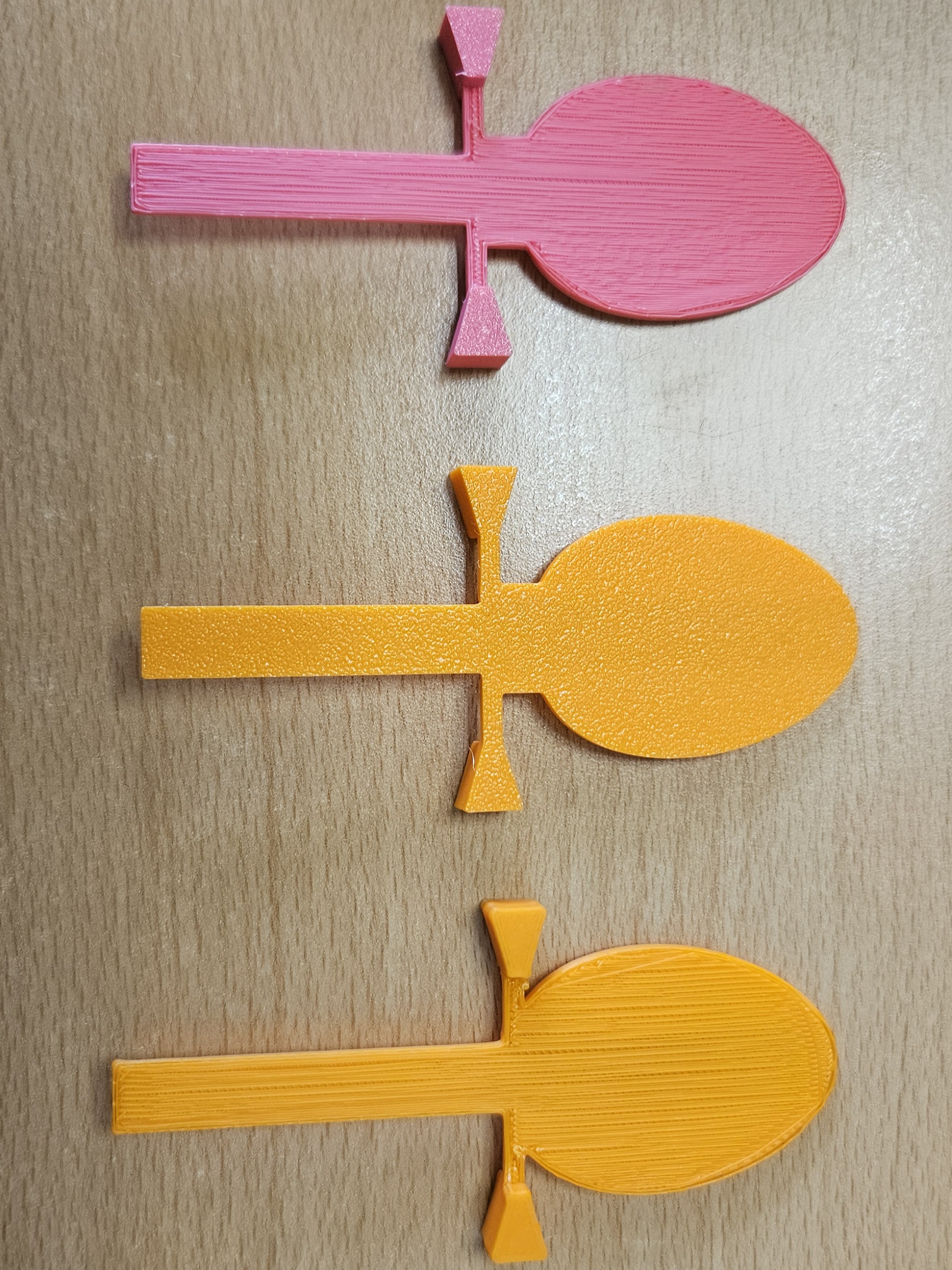

3 capuchons: un avec le poussoir trop loin(droite), un autre avec le poussoir surélevé (éviter les supports et avoir une impression plus propre) (milieu, cillereproto-capuchonV3.stl) et le dernier rose avec le poussoir rabaissé car cela permettait de bloquer le capuchon et l’empêcher de tomber (cillereproto2-capuchonV4.stl).

dernière cuillère: cillereproto2-cuillère001.stl

Projet personnel de lampe d'ambiance

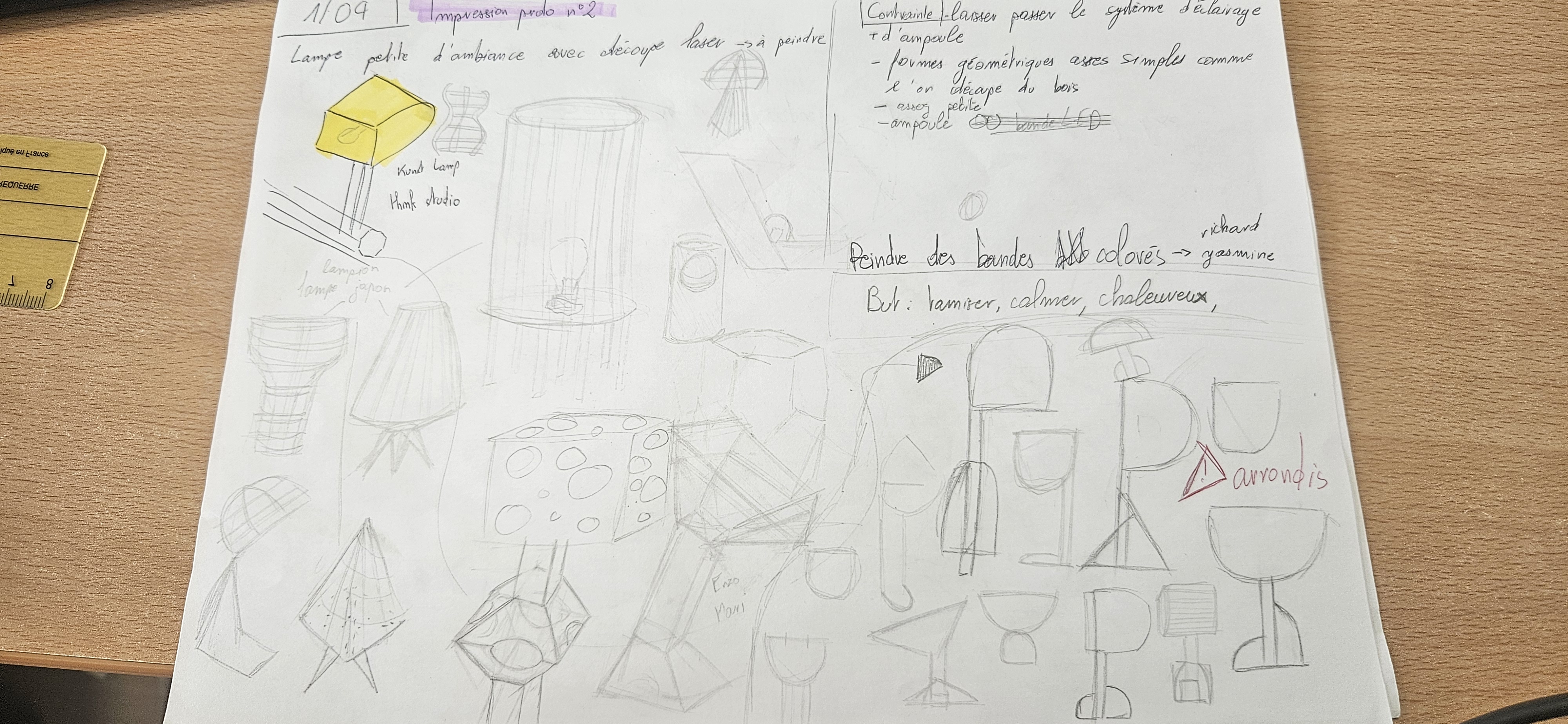

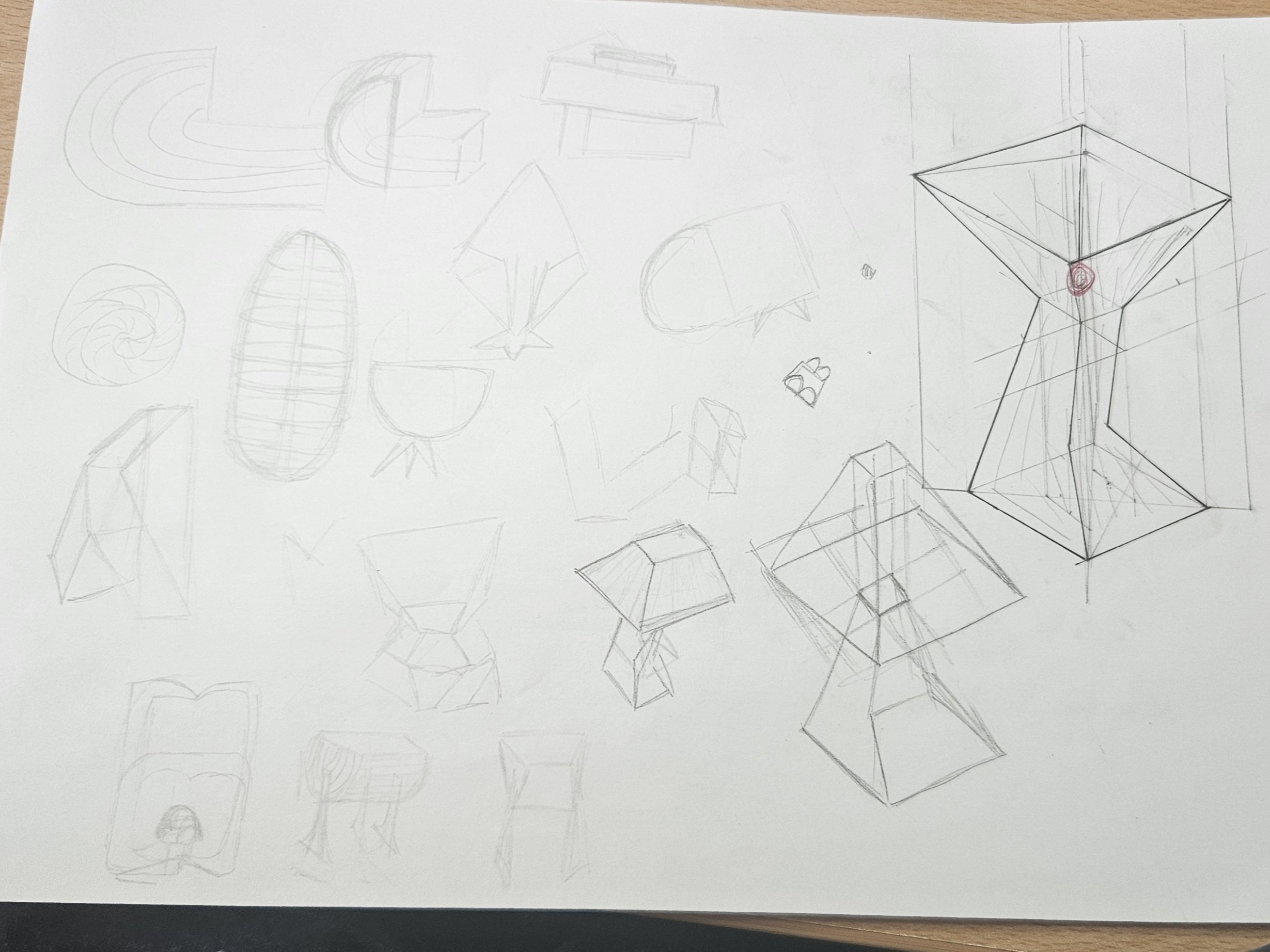

Croquis de recherches:

-> inspiration du pot à crayon d’Enzo mari

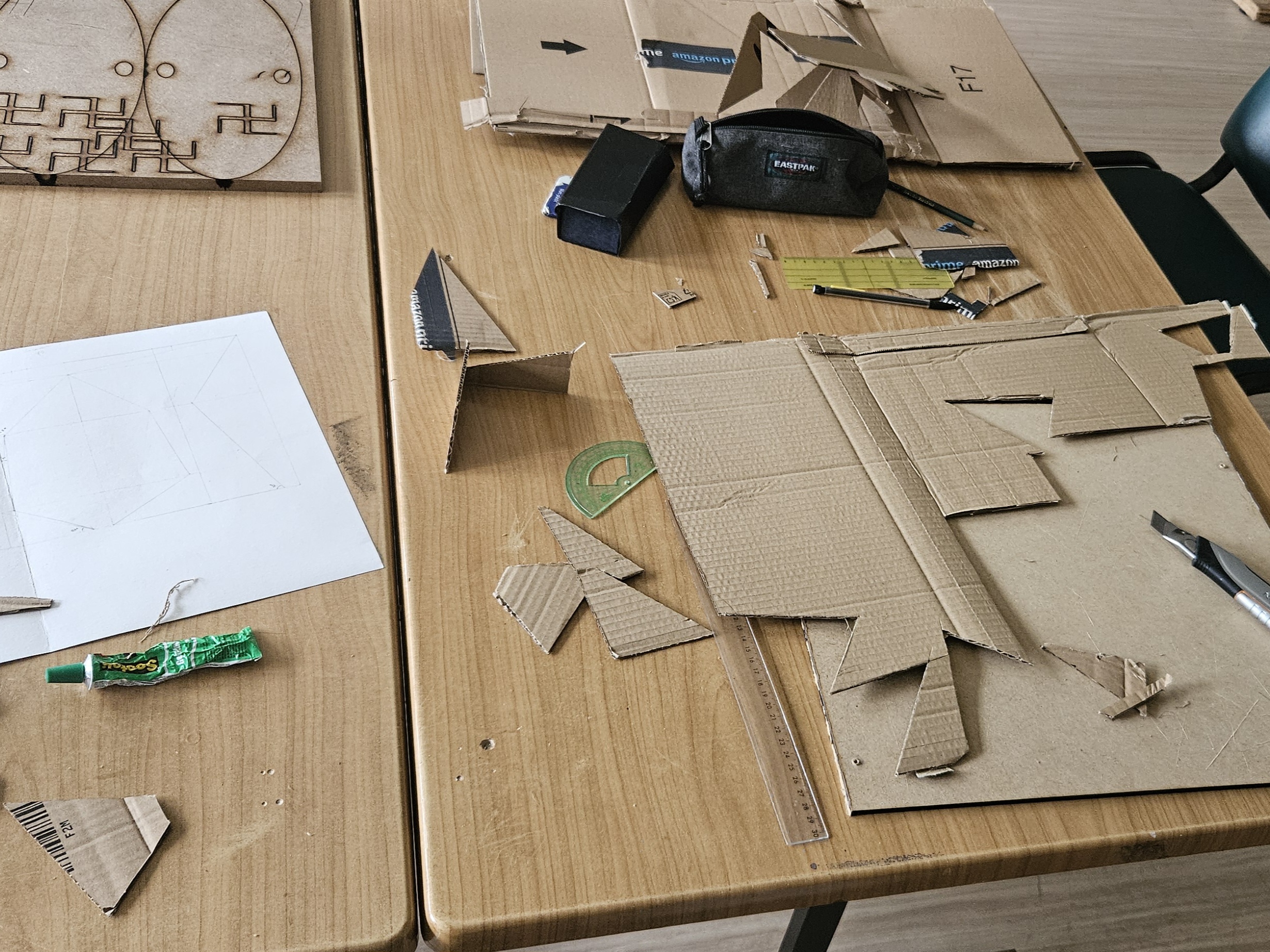

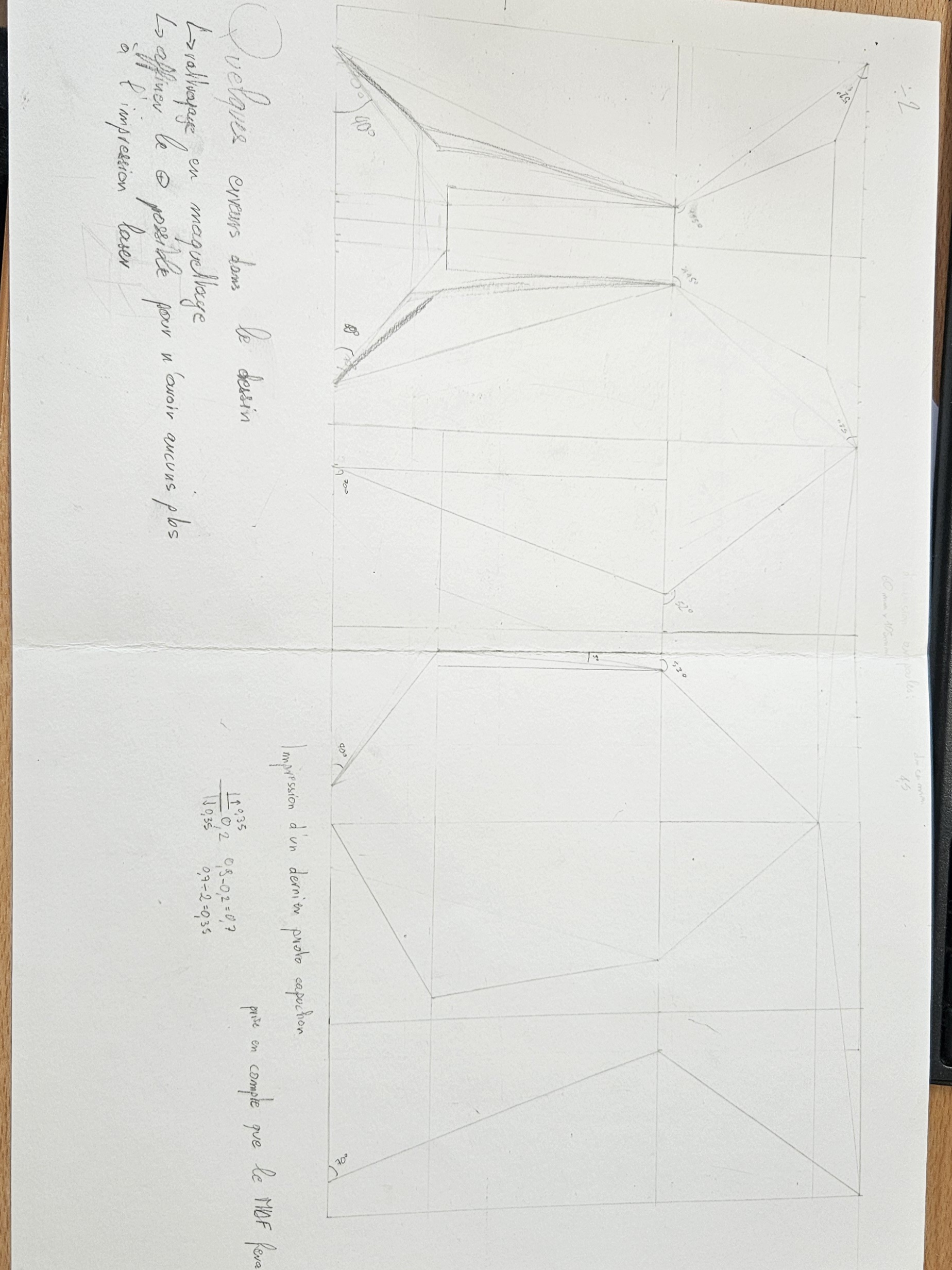

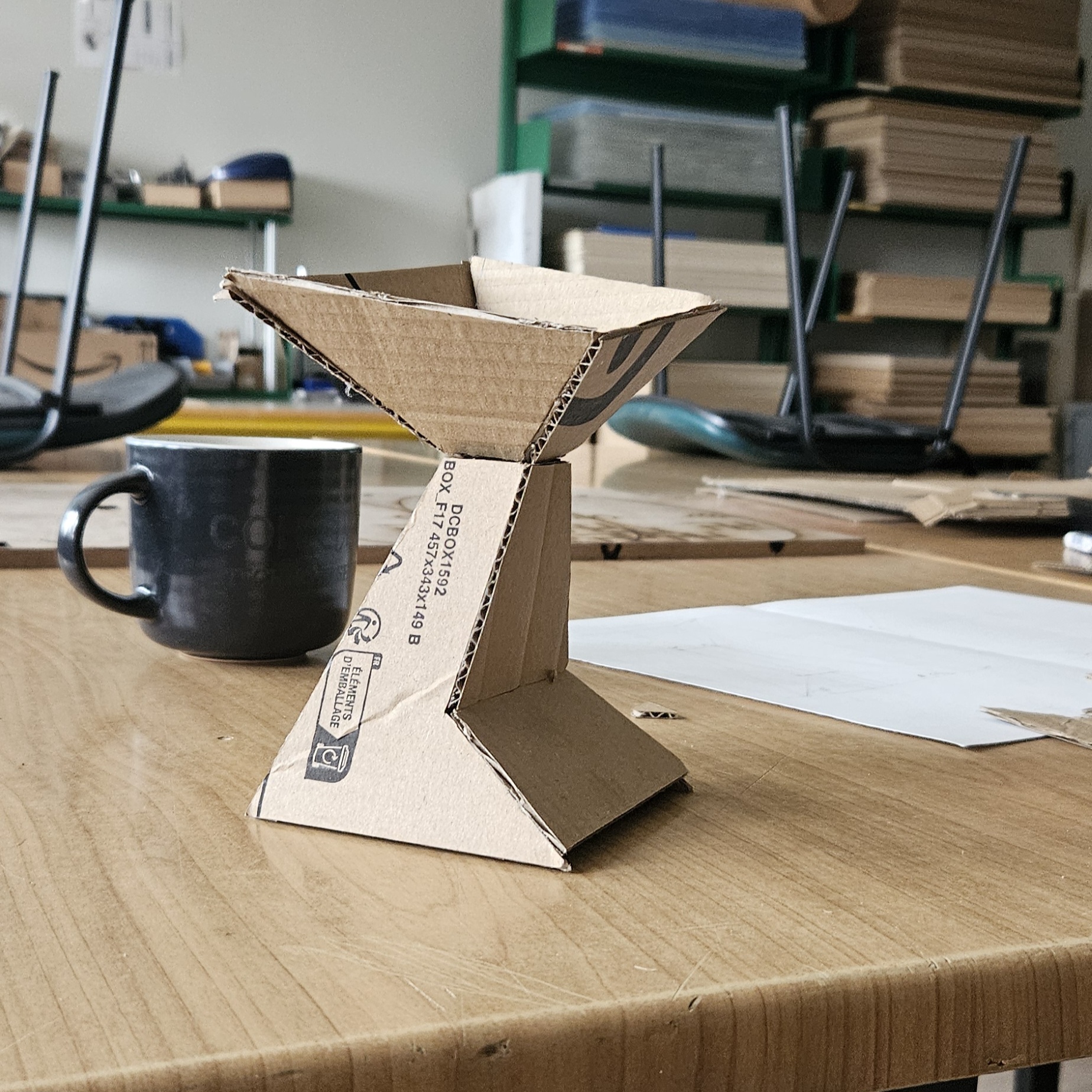

Maquettage:

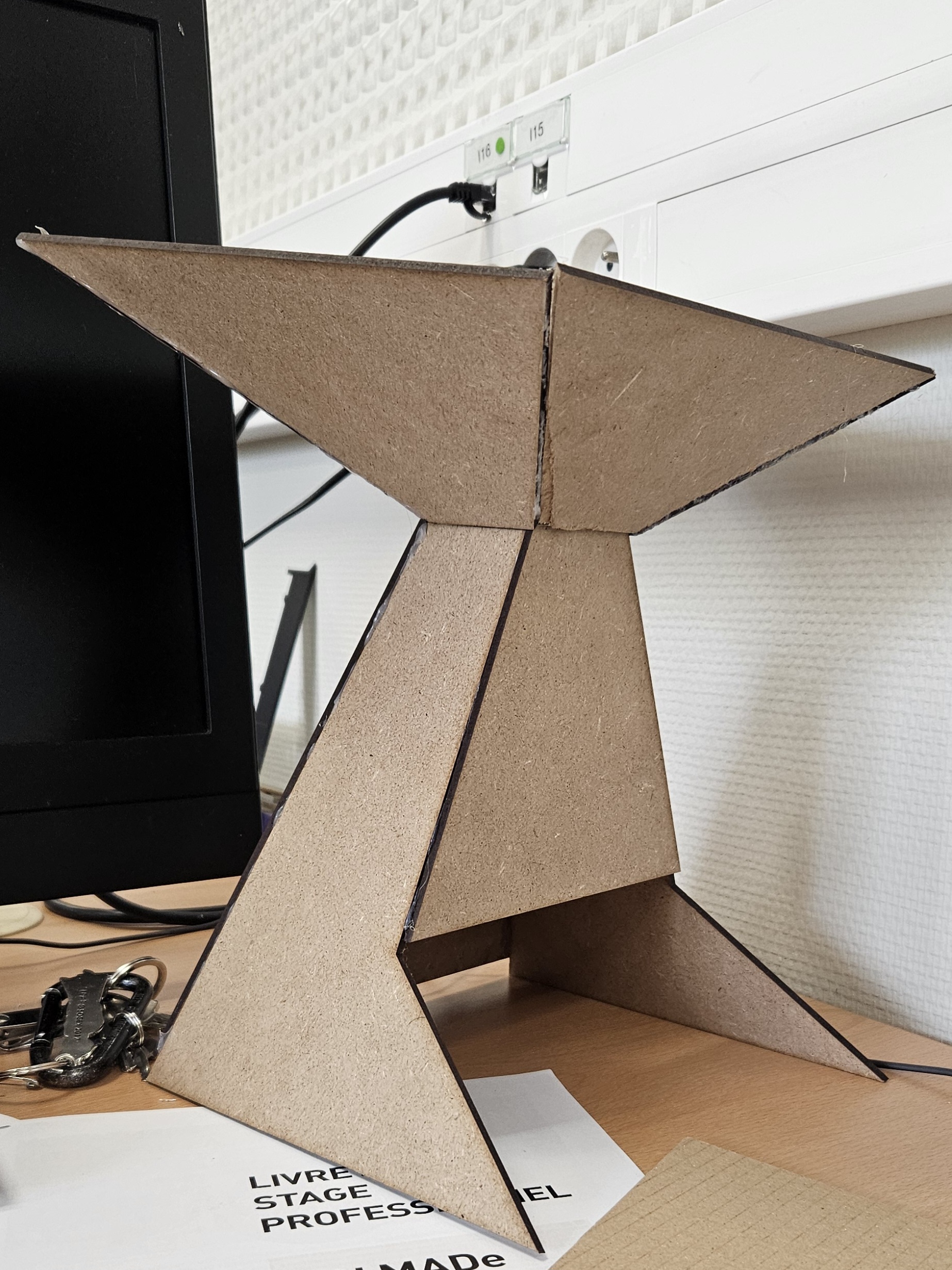

Découpe laser( en partant d’Inkscape et apprentissage d’Inkscape)
