Sloan Melniczek¶

Conception et Design / introduction à la fabrication additive¶¶

Contenu: Techniques de production d’artefact et/ou prototype
Design 3D, plan d'expérience, documentation

Projet création d'un porte-clé¶

Le choix de l'image et mise en contexte¶

Pour ce projet, le modèle choisi représente le logo de l'entreprise "Accents de Luxe", dont la mission principale est la mise en location d'accessoires haut-de-gamme en ligne. La création de cette entreprise vient d'un projet étudiant que nous menons en groupe cette année au sein de L'IUT de Bordeaux au département Techniques de Commercialisation. L'idée derrière la création de ce porte-clé avec logo est de fabriquer un prototype de goodies que l'on pourra offrir aux clients lors de l'achat de nos produits. Si vous souhaitez reproduire ce porte-clé, je vous invite à suivre ce tutoriel.
Vous pouvez retrouver le lien du site de la marque ici : [[https://www.accentsdeluxe.com]]

Ci-dessous, le logo de l'entreprise :

La réalisation¶

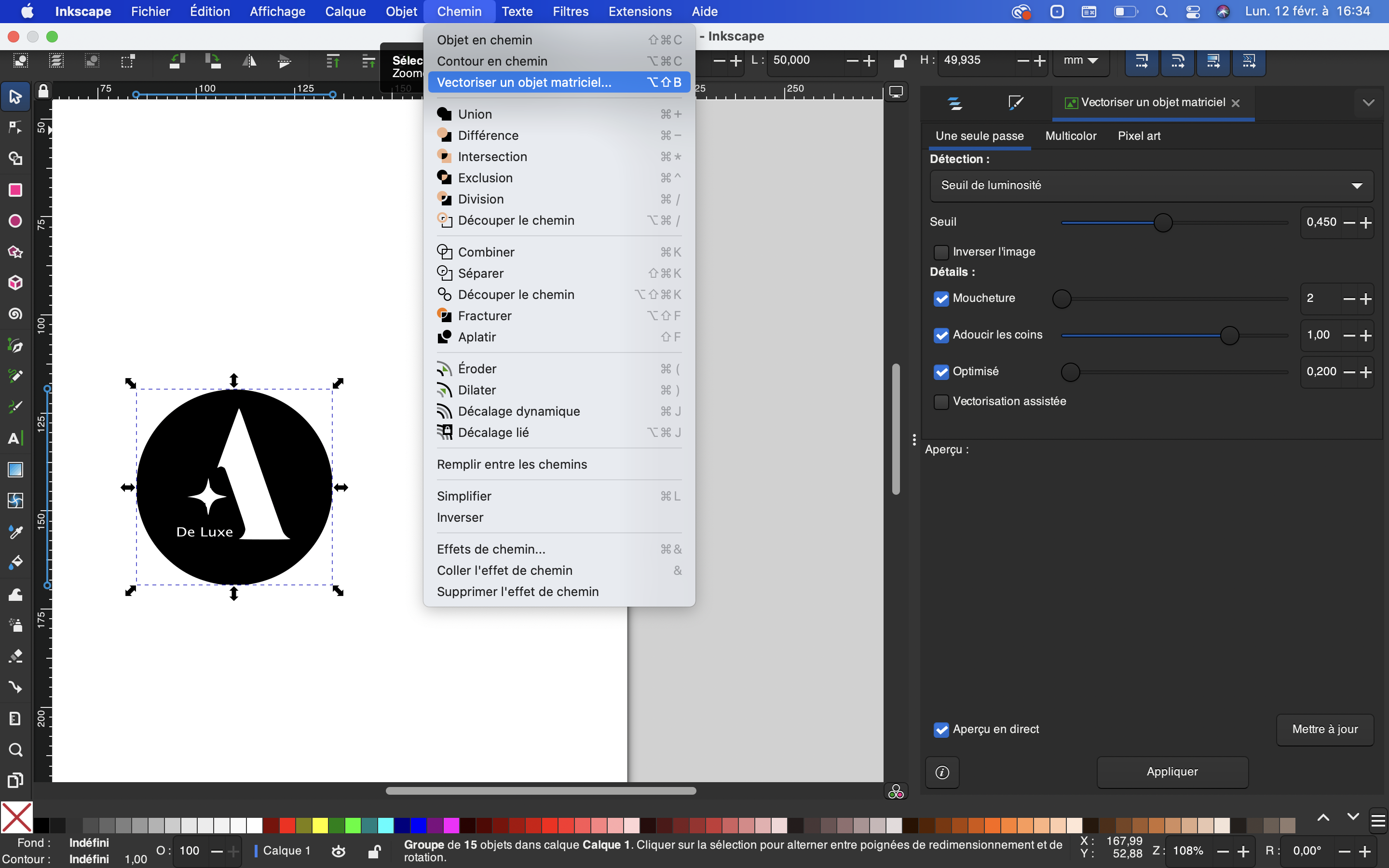

Dans un premier temps, il va vous falloir télécharger l'outil "INKSCAPE", nous allons vectoriser l'image qui est d'origine matricielle.
Une image vectorielle est créée à partir de formes géométriques alors que les images matricielles sont formés à partir de pixels.

Si vous êtes muni d'un appareil Windows, il vous suffit de suivre ces étapes :
- Importer l'image en matricielle ou vectorisé,
- Ouvrir le fichier sur l'application,
- Sélectionner l'image
- Aller sur l'onglet "chemin",
- Appuyer sur "vectoriser un objet matriciel"

Par la suite, nous trouvions que l'écriture du logo n'était pas assez lisible et trop petit donc pour l'agrandir il faut :
- Sélectionner le texte du modèle
- Effacer le texte
- Sélectionner l'outil texte
- Réécrire son texte, choisir la police, la largeur, la hauteur ainsi que la taille en millimètres et la couleur blanche
Ensuite, sélectionner les deux éléments, logo et texte, et les grouper avec la combinaison "contrôle" et "touche G".

Par la suite, sélectionner tous les éléments du logo et modifier leurs dimensions de sorte à ce qu'elles correspondent à celles d'un porte-clé, soit 5*5 cm maximum.

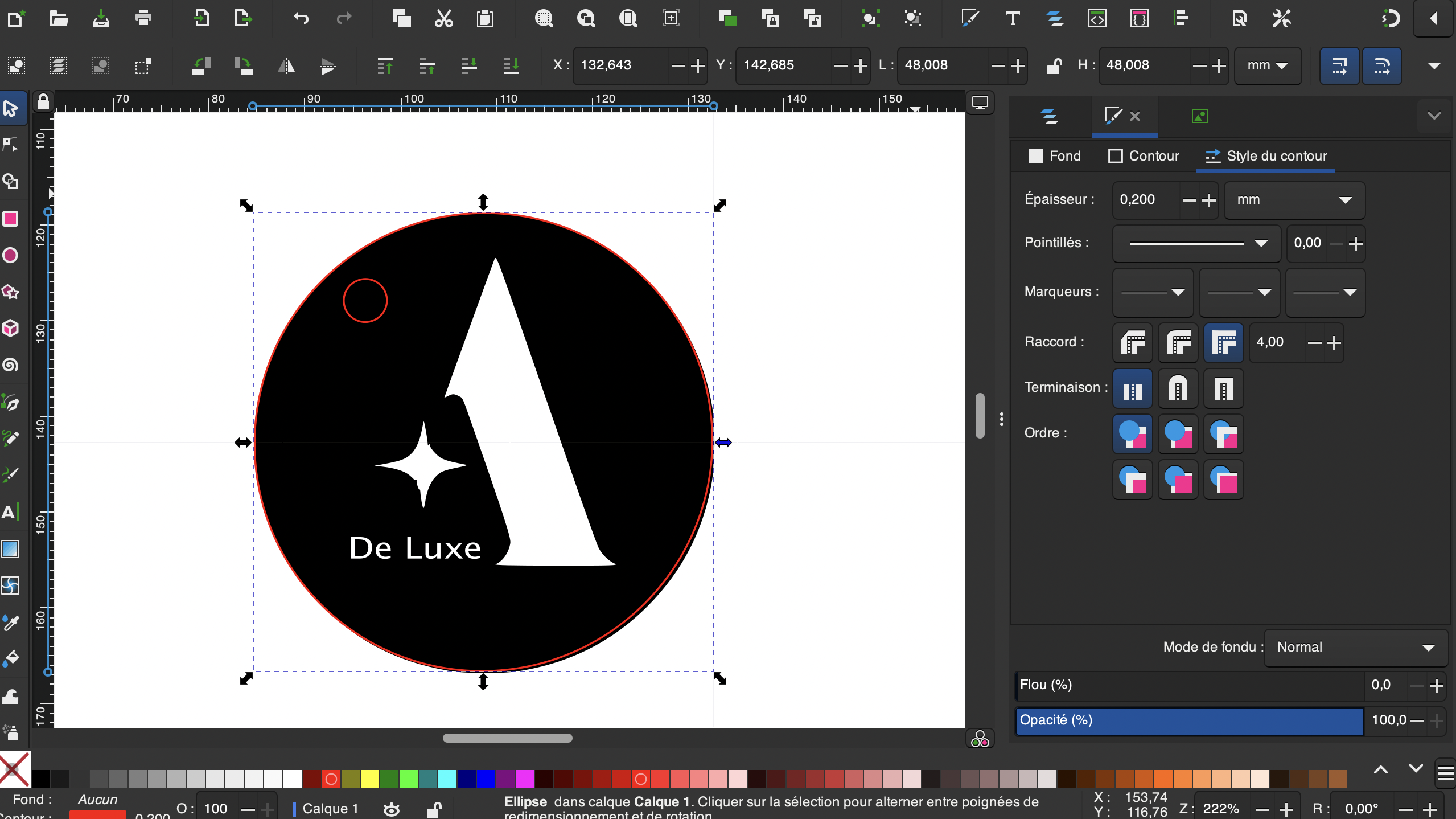

Vous allez maintenant créer le contour de découpage. Vous allez utiliser l'outil Ellipse/Arc, puis sélectionner "fond et contour".
Ensuite vous allez sélectionner "contour" et modifier le style de sélection de couleur de "TSL" vers "RVB".
Vous enlèverez ensuite le fond et appliquerez le contour. Redimensionner ce cercle en 5*5cm et mettez le en couleur rouge.

Finalement, recréer un cercle au sur le côté du logo en suivant les étapes précédentes, en guise de trou pour le porte clé
Voici le résultat attendu :

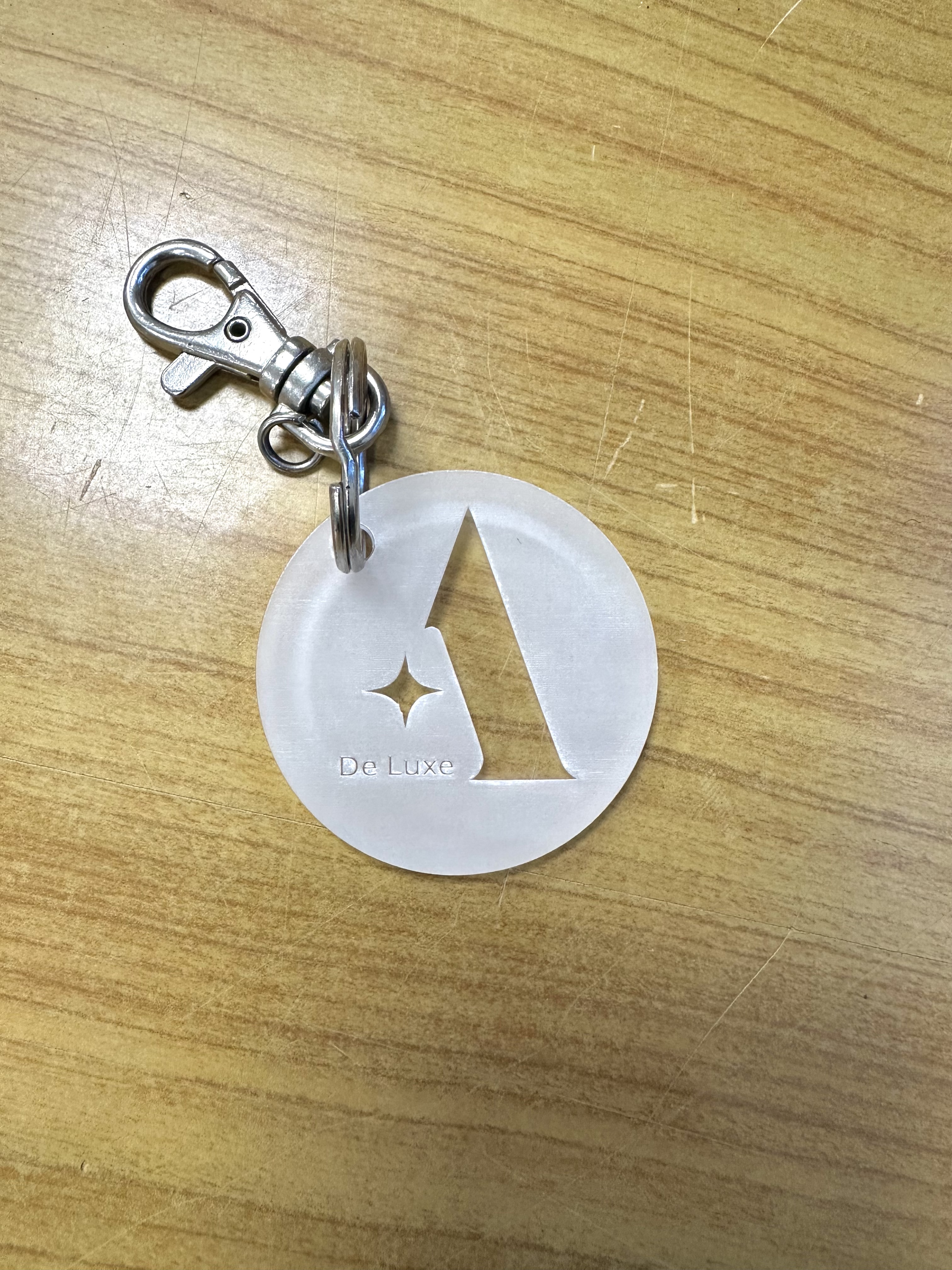

Résultat final¶

Enregistrez votre travail en "svg" via le logiciel et rendez-vous à une imprimante aux découpes laser, puis imprimez le.
Vous pouvez être fier de votre travail:

dessin.svg

Bibliographie¶

Titre	Liens
Cours de Jean-Baptiste Bonnemaison et Pierre Grange Praderas
Modèle choisi	[[https://www.accentsdeluxe.com]]
