Thermo-Fablab¶

Explication du projet¶

• Le projet est né suite à la demande de Romain Wenz, conservateur au service du patrimoine documentaire de l'Université de Bordeaux, pour surveiller la réserve d'anciens manuscrits de la faculté de médecine.
  C'est un boitier équipé d'une grappe de cinq capteurs qui permettent de connaître la température, l'humidité ainsi que leurs variations au cours du temps grâce à l'intermédiaire du logiciel Grafana (plateforme opensource de visualisation et d'analyse de données).
  Dans notre cas, on devait le refaire pour le Fablab.

Ce que les autres avant nous, on fait¶

• Il y a eu avant nous Quentin Perret, Aurélien Gautier, Théo Canaud, Habib Belaribi, Alexander Dales, Lucas Pallaro, Bastien Boineau, Loris Galland, Hugo Genillier, Théo Biron, Marc Moreeuw, Félix Boissié, Carmen Lamarque (on en oublie toujours, mais on les rajoute quand on les retrouve)

• Ce qu'ils ont fait étaient de faire la partie impression 3D (le boitier) + la carte mère, adapter l'ESP32 aux capteurs et aux piles + le câblage de la carte mère aux capteurs (la grappe), piles et l'antenne sur l'ESP32 + code C++ + programme python (sur git).

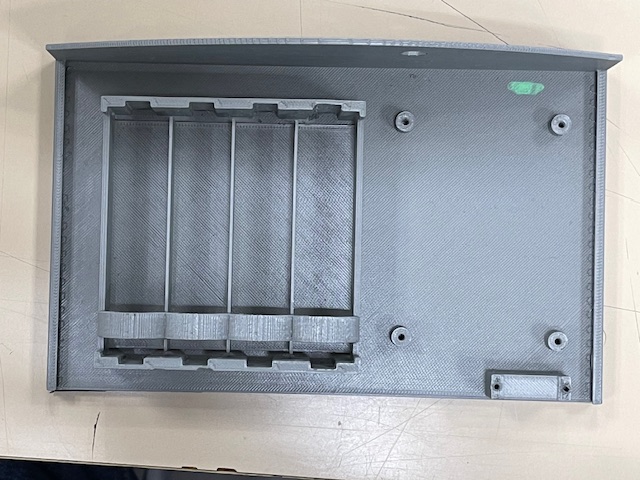

Le boitier :

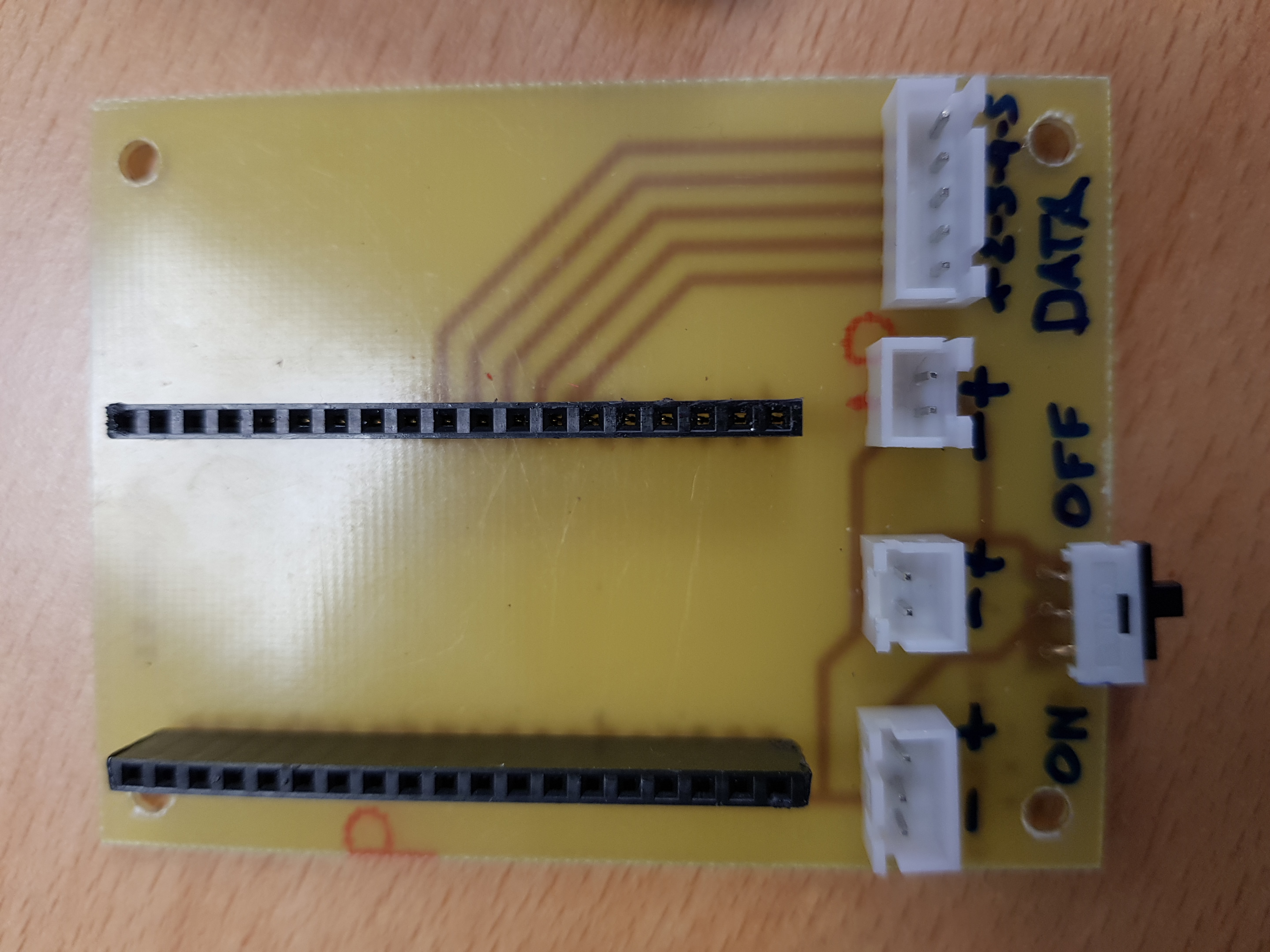

La carte mère :

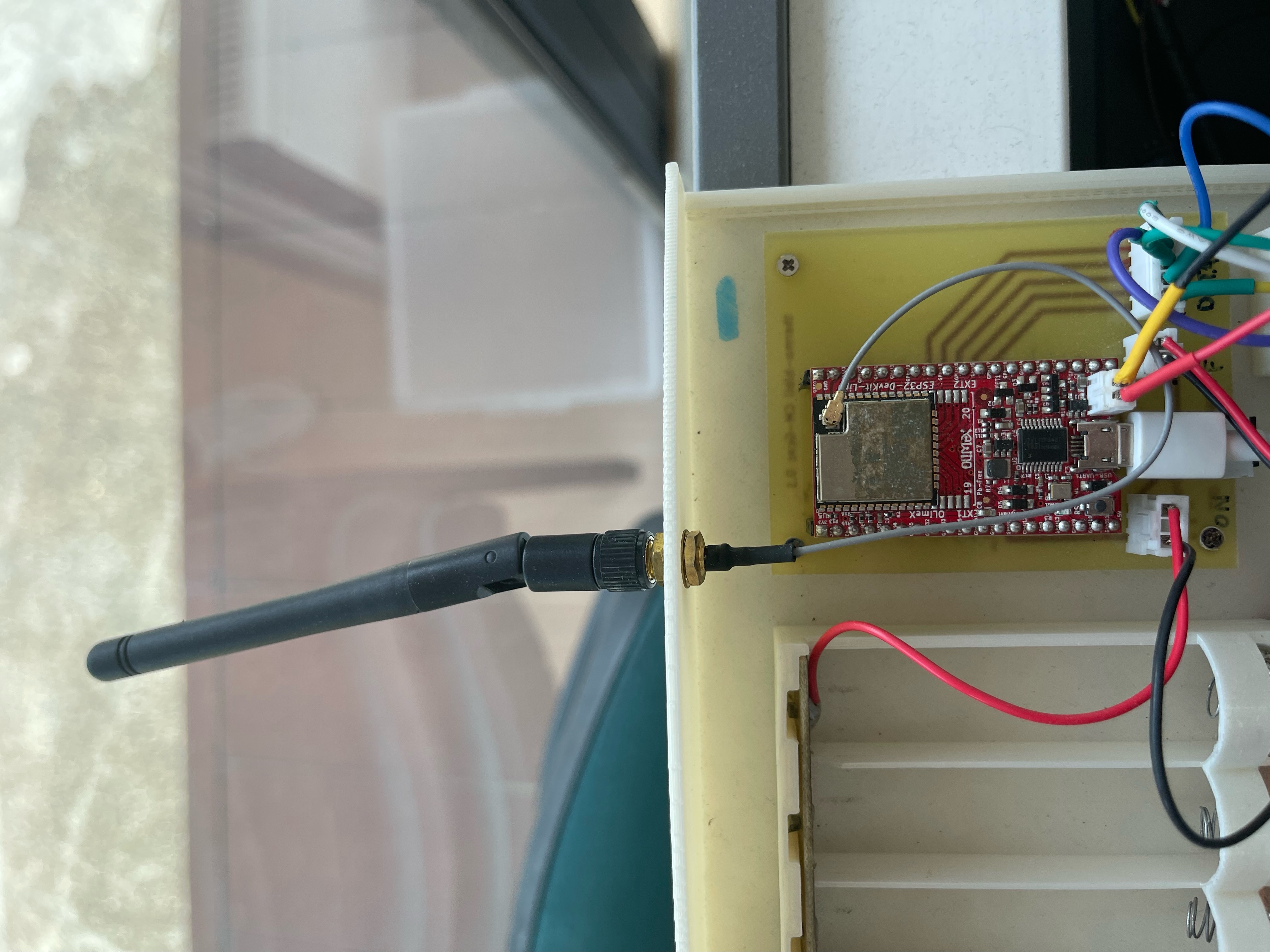

Le câblage :

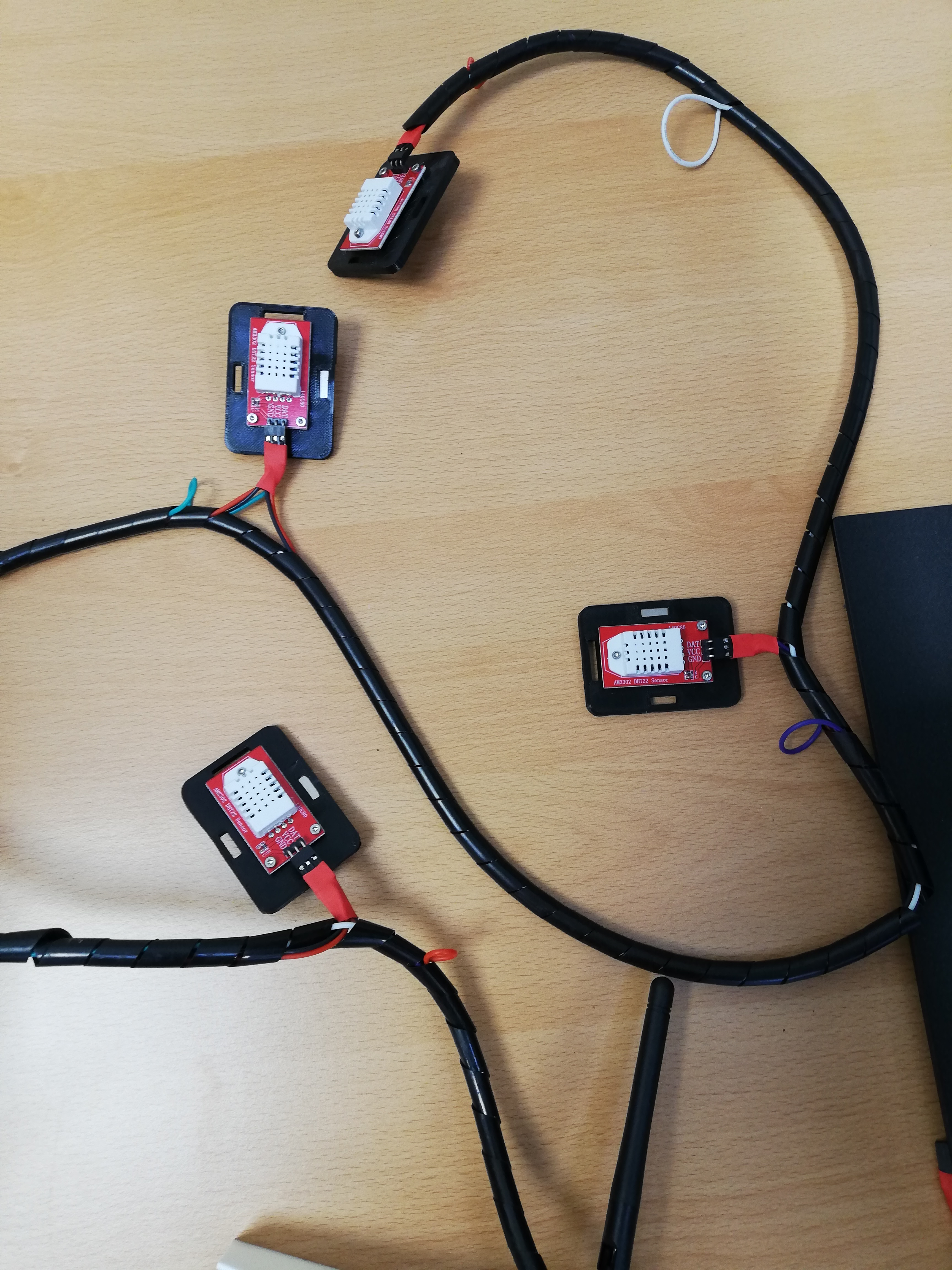

La grappe :

Ce que l'on a fait¶

• Nous, nous avons commencé le projet à partir du boitier + câblage fait et le code aussi fait, mais la partie InfluxDB (base de donnée) était à faire avec aussi le programme python à améliorer (qui tourne sur la VM), la configuration de Grafana avec le Token et amélioration du code C++.

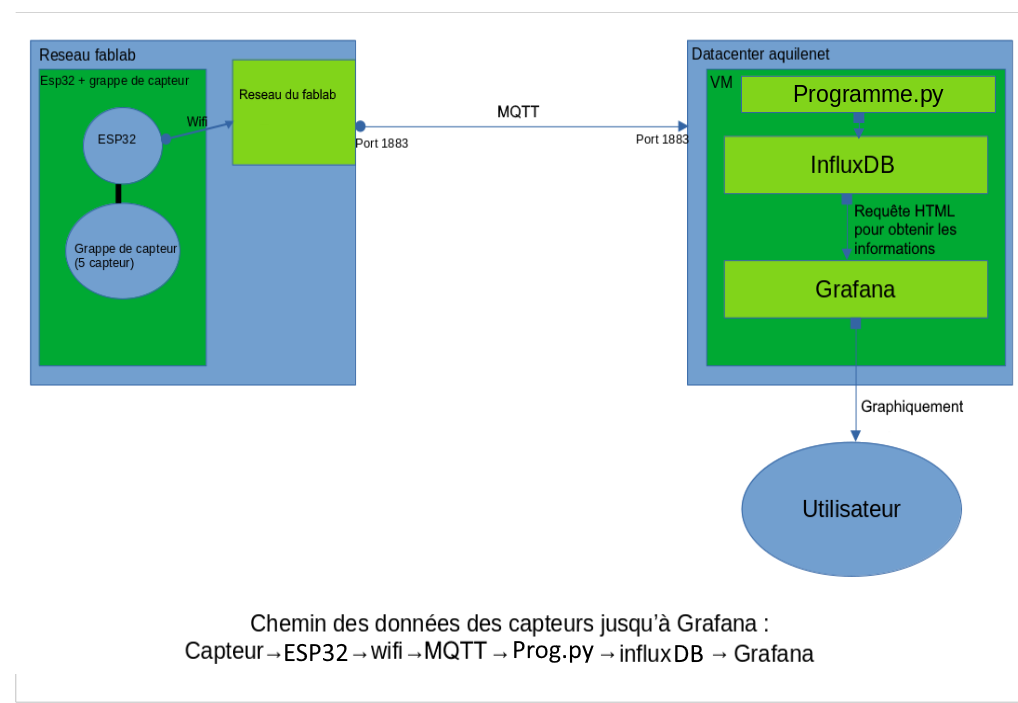

• Pour mieux comprendre le projet, nous avons fait un schéma :


• Nous avons aussi fait un Tutoriel.

Amélioration Avenir¶

• Dans le projet, on s'est arrêté au moment de l'envoi des données enregistrées en local dans le cas où la connexion MQTT n'est plus disponible, mais il ne peut y avoir que 10 données enregistrées donc pour améliorer cela (selon nous), il peut être mis en place le changement de l'ESP32 (avec plus d'espace de stockage) ou mettre en place un PID.
