William Conte¶
- Page d'exemples de mise en forme d'un page wiki :
https://projets.cohabit.fr/redmine/projects/accueil/wiki/Pr%C3%A9nom_Nom
- Page de présentation de la formation :
https://projets.cohabit.fr/redmine/projects/formation-prototypage-but-mdee-3/wiki
Contextualisation¶
Cours du 14 janvier 2024 qui traite sur l'introduction au prototypage en fablab avec une initiation à la fabrication additive. En tant qu'étudiant du BUT TC MDEE en 3ème année de l'IUT de Bordeaux, nous sommes guidées à travers les étapes de création d'un porte-clé en utilisant des outils libres et documentant notre travail.
Porte clé - William Conte & Tom Prevost¶
contraintes : 5*5 cm max
Modèle¶

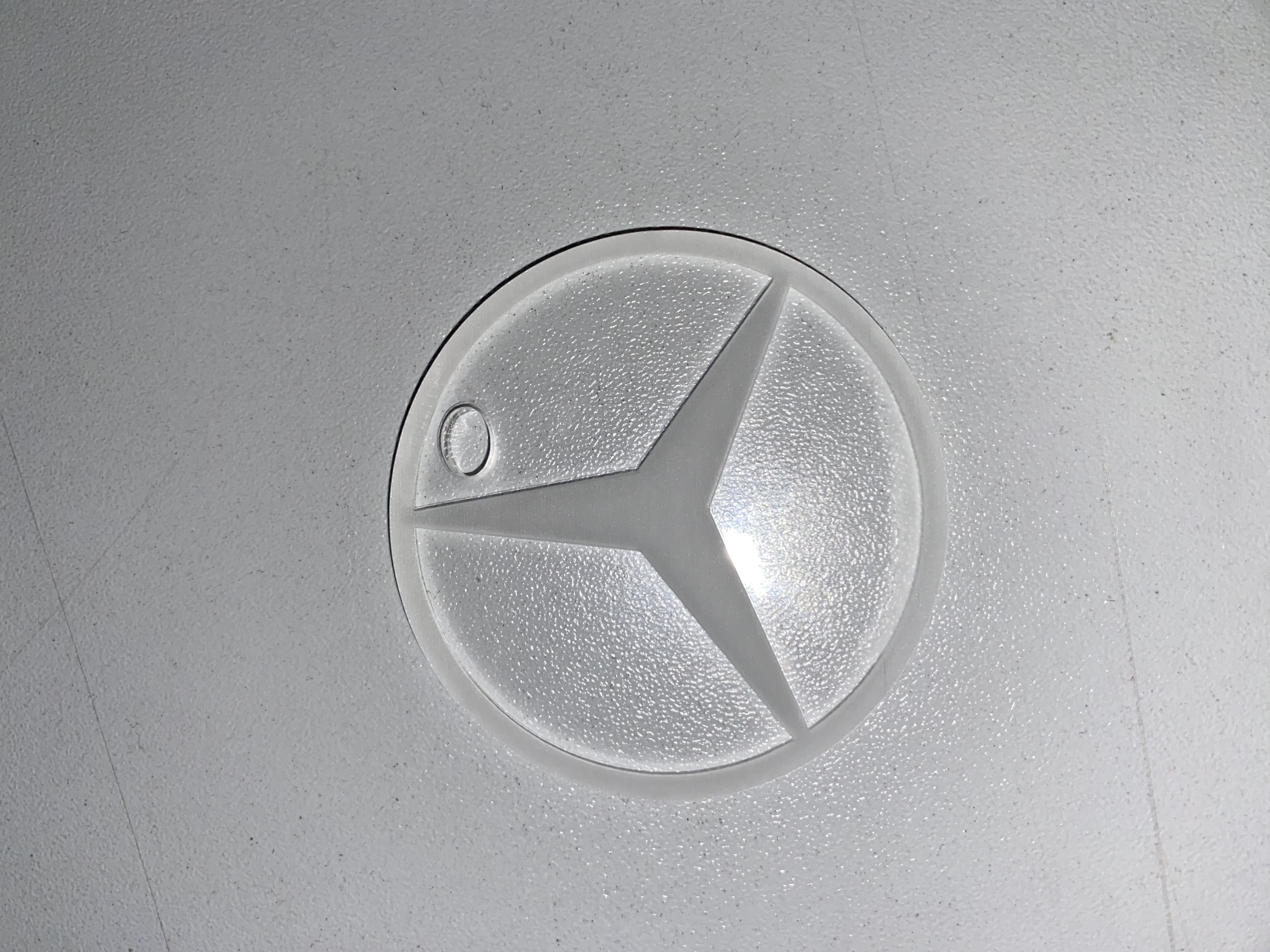

Nous avons choisi ce logo Mercedes-Benz pour en faire un porte-clé de notre luxueuse voiture.
Modèle choisi |
 |
Nous avons importé directement l'image sur Inskape.
Elle était en format matriciel et nous l'avons donc converti en vectoriel sur Inskape.
Nous avons ensuite sélectionné le logo, l'avons verrouillé et le redimensionné à 50mm.
Nous avons mis le logo en noir en sélectionnant le fond et mettant toutes les couleurs RVB à 0.
Nous avons redimensionné la page de fond grâce à : Contrôle Maj R.
Pour se faire : sélectionner l'image, aller sur "chemin" puis "vectoriser un objet matriciel".
On a ensuite choisi la détection "autotrace" et "appliquer" pour valider ce choix.
Pour déterminer les contours qui seront à découper, nous avons créé un cercle mis autour du logo Mercedes que nous avons mis en couleur rouge 255 et réduit son épaisseur à 0,200 (qui correspond à l'épaisseur de la coupe laser).
Sélectionner les deux éléments, puis "aligner et distribuer" dans la fenêtre d'outils à droite : "relativement au dernier sélectionné" et "centrer par rapport à l'axe horizontal et l'axe vertical". Cela nous a permis de centrer le cercle de découpe avec le logo afin que notre découpe soit propre et harmonieuse.
Nous avons également ajouté le même type de cercle de découpe (couleur rouge 255 et épaisseur 0,200) de taille réduite, qui nous servira de trou pour accrocher nos clés.
Externes :¶
4.*Sensibilisation aux Outils Libres*¶
- Présentation des différents logiciels libres et gratuits.
- Intégration de fonctionnalités open-source dans le design.
5.*Formation et Découpe Laser*¶
- Formation sur les principes de la découpe laser.
- Transfert du design Inkscape vers le logiciel de la découpe laser.
- Paramétrage des options de découpe en fonction des matériaux utilisés.
Conclusion¶
Cet atelier s'est avéré être une expérience enrichissante qui a considérablement élargi notre palette de possibilités en matière de fabrication. Dans le cadre de notre parcours entrepreneuriat, cela nous donne des ressources pour concevoir et rendre réelle notre idée.
