Projet de Jules Lecoq et Antoine Bos-Molinier:
Échiquier Mesures Physiques¶

Passionnés par les échecs, nous avons décidé de créer un échiquier représentant les thèmes et outils de mesure utilisés dans notre formation au BUT Mesures Physiques.

De ce fait, dès le premier cours, nous avons réfléchi aux dimensions du plateau avec la volonté de correspondre aux plateaux utilisés lors de véritables tournois. Après quelques recherches sur le site de la FIDE (Fédération internationale des échecs), les dimensions du plateau sont 40x40 cm, ce qui donne donc un quadrillage de 8 cases par 8 cases, une case correspondant à un carré de 5x5cm.

De plus,nous voulions changer l’intégralité des pièces a jouer. Cette décision à été le premier défi de la conception car nous avions envie que chaque pièce soit représentative de l'enseignement dont nous bénéficions à MP.
Nous avons finalement opté pour les changements suivants:

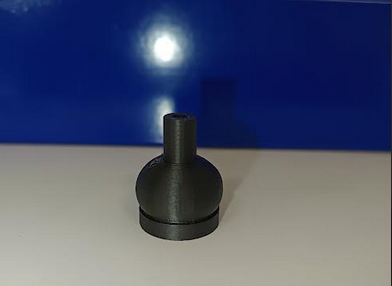

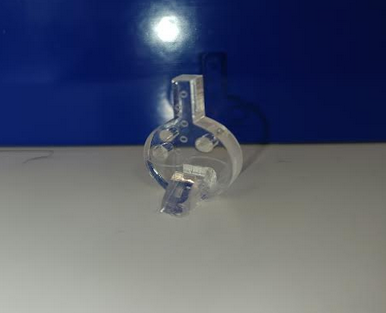

• le pion se retrouve transformé en ballon à fond rond . Cela fais écho à nos cours d' Oxydo-réduction et de Cinétique ;

• la tour devient une résistance , correspondant aux cours de Systèmes Électroniques ;

• le cavalier, quand à lui, se transforme en balance à plateau qui permet d'illustrer les mesures réalisées lors des différents Travaux pratiques.

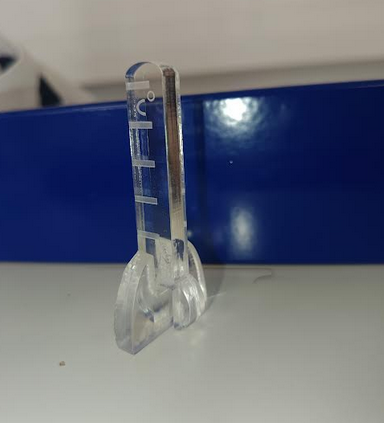

• le fou change en un thermomètre pour faire référence à nos cours de Transfert Thermique et de Thermodynamique ;

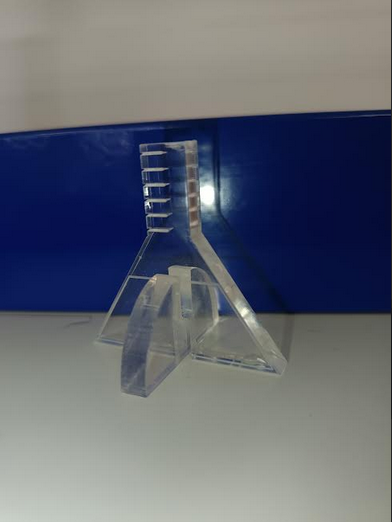

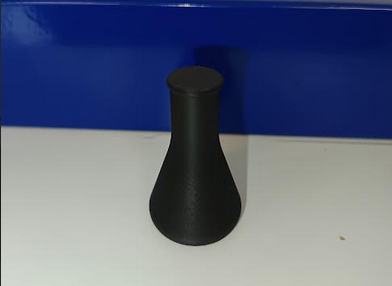

• la dame devient un erlenmeyer à col étroit pour rappeler nos cours d' Oxydo-réduction et de Cinétique ;

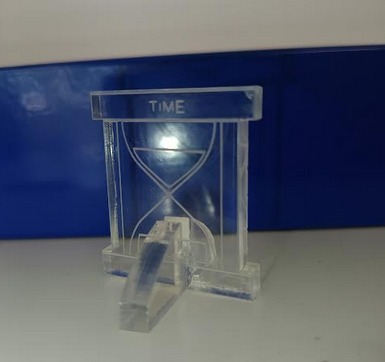

• et enfin le roi , pièce la plus importante, se transforme en sablier pour correspondre aux cours de Métrologie qui se retrouve quasiment dans chaque matière, mesures ou calculs que nous pouvons voir dans notre formation.

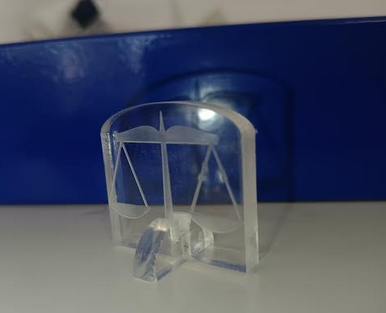

Cela étant fait, nous avons réfléchis à un moyen de différencier les pièces blanches des pièces noires et nous nous sommes tournés vers la diversité des matériaux proposés par le Fablab. Le choix final à été d'opter pour l'utilisation de PLA noir pour les pièces noires et du Plexiglas transparent pour les pièces blanches. Cela a donc impliqué d'utiliser les imprimantes 3D et la découpe laser et donc d'utiliser les logiciels pour créer les fichiers adéquats. Nous avons décider alors de séparer les tâches: Antoine se chargerait de la prise en main de Freecade pour la conception 3D et ainsi travailler sur les fichiers pour l'imprimante 3D tandis que Jules se chargerait de l'utilisation de Inkscape pour tout les fichiers de découpe laser.

Pour le plateau, nous avons décidé d'utiliser du MDF 5mm mais nous voulions aussi pouvoir transporter nos pièces où nous voulions.
Pour ce faire, nous avons eu l'idée d'une boîte de transport avec le plateau d'échecs sur la face haute et positionné de manière amovible pour pouvoir ouvrir la boîte et récupérer les pièces. Cependant, au vu de la fragilité des pièces dû aux matériaux utilisés, nous voulions également un moyen de séparer les pièces blanches et noires durant le transport en plus de limiter leur mouvement, ce qui pourrait endommager leur structure. De plus, nous voulions que la boite soit floquée du nom de notre formation et que les règles de notre jeu d'échecs soient affichées quelque part.

Nous avons donc dû répondre à tout ces difficultés pour mener à bien notre projet. Voici donc comment s'est déroulé notre réflexion et notre travail au cours des séances d'AOP.

Conception de la boîte:

Comme dit précédemment, notre boîte devait répondre à diverses attentes, les principales étant qu'elle devait être suffisamment solide pour transporter les pièces et le plateau. Pour cela, nous avons utilisé le site Boxes.py (https://boxes.hackerspace-bamberg.de/Menu) pour créer la boite.

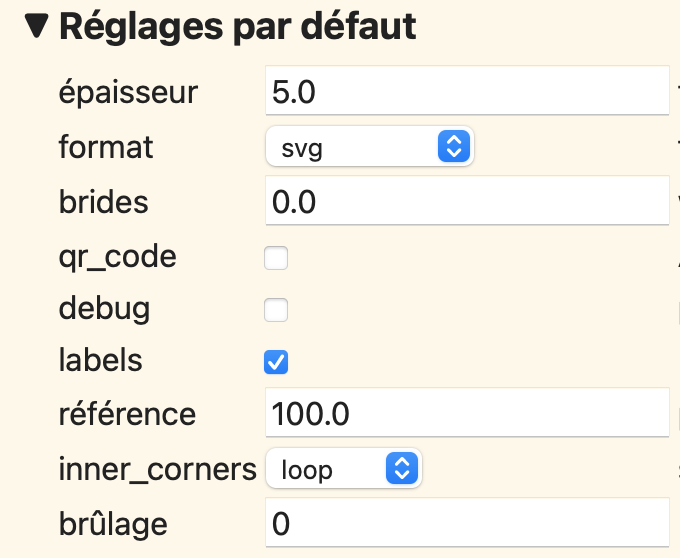

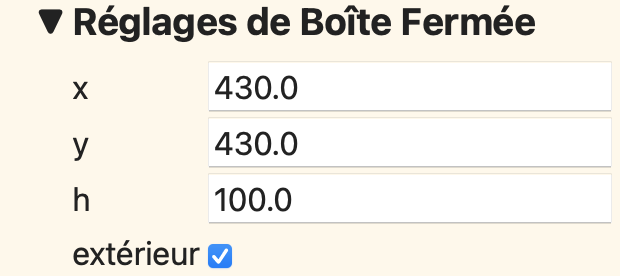

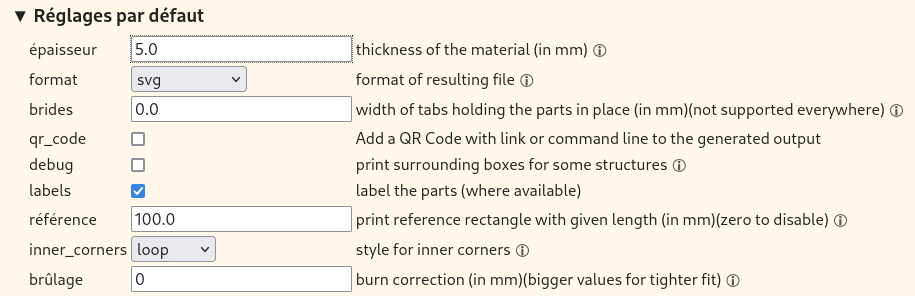

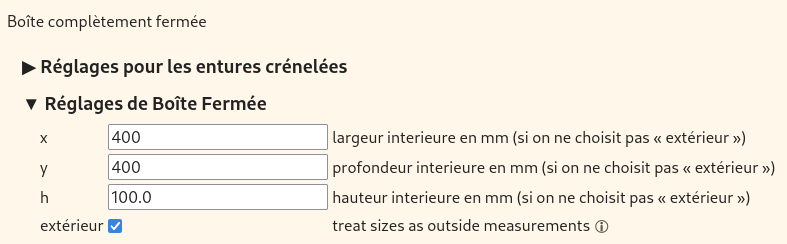

Les paramètres choisis ont été les suivants,dans l'ordre:
↳ Boîtes
‎↳ Boîte fermée
‎↳
↳

Ces paramètres ont été les finaux car ceux initialement choisis faisaient que les pièces ne pouvaient pas s’emboîter à cause d'un paramètre mal réglé qui était le brûlage (réglé sur 0.1 au lieu de 0).

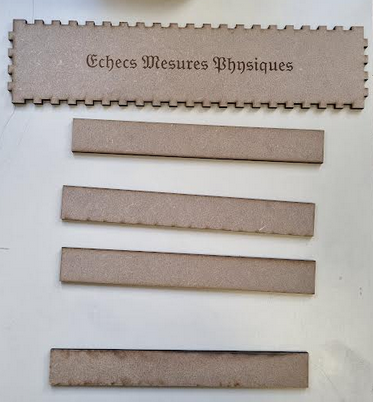

Maintenant que nous avions les fichiers de la boîte, j'ai effectué des modifications pour avoir les cotés gravés avec deux inscriptions du BUT Mesures Physiques, pour graver les règles du jeu sur le fond de la boîte mais aussi pour découper le plateau sur la même planche de MDF que les cotés, tout en laissant un peu d'espace pour permettre au plateau d'être soulevé et manipulé. Pour soutenir le plateau, nous avons opté pour un système de petites planches collées en dessous de la plaque du haut mais dépassant suffisamment pour fournir un soutien suffisant au plateau.

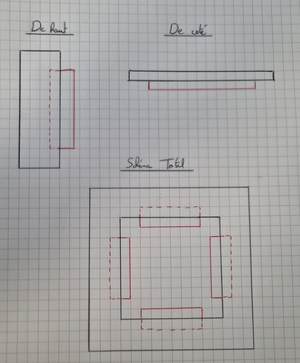

Schéma à insérer
Leurs dimensions finales seront 34O x 45 mm.

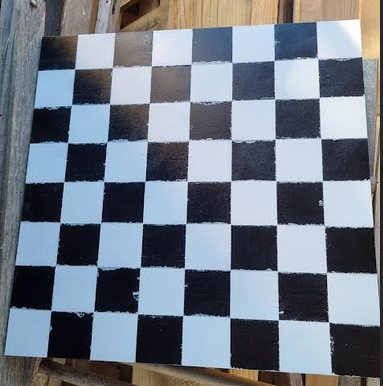

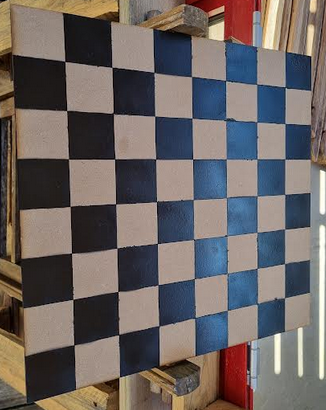

Le design du plateau d'échecs à donc été réalisé en découpant un carré de 400 x 400 mm au milieu de la face haute de la boîte et en gravant huit lignes et huit colonnes de cases de 50 x 50 mm.
Pour réaliser tout cela, nous avons eu besoin de 2 plaques de MDF 5mm fournies par le Fablab.

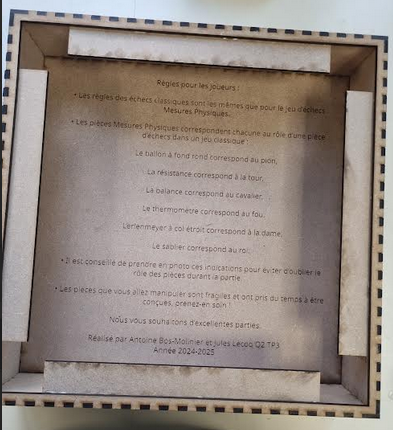

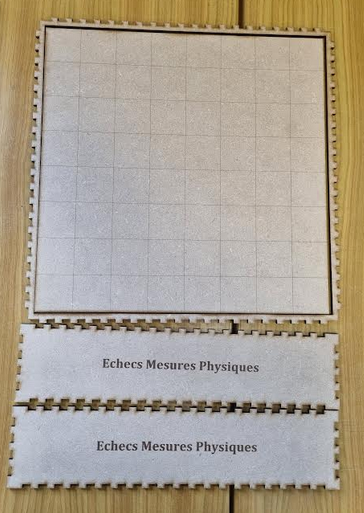

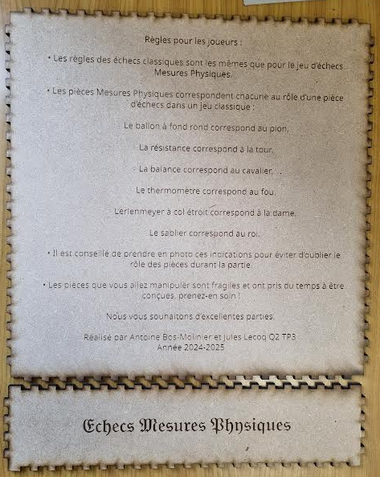

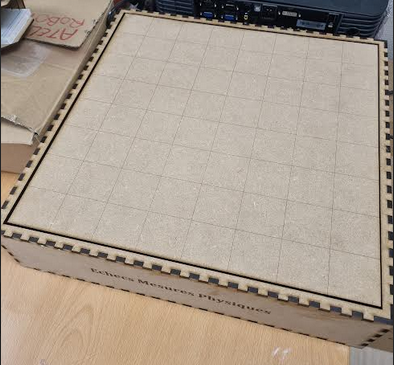

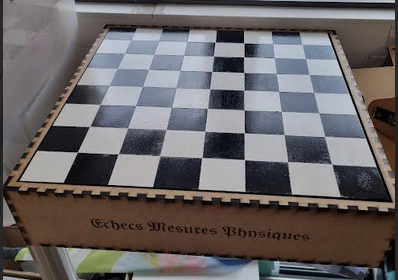

Voici les résultats en photos:
Insérer photos
La première étape de notre projet étant réalisée, passons au défi suivant.

Conception du rangement des pièces:

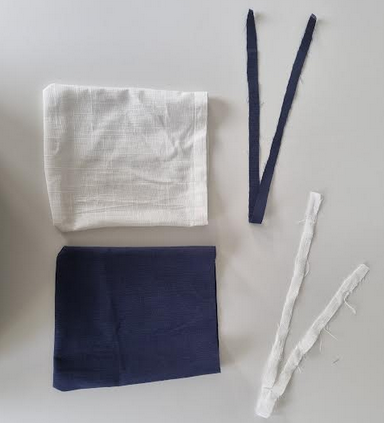

En effet, au vu de la fragilité des nos pièces à jouer, nous avons cherché un moyen de les protéger un minimum en les empêchant de trop bouger mais aussi de pouvoir distinguer et regrouper facilement les pièces de même couleur. Pour cela, nous avons utilisé une machine à coudre disponible au Fablab pour créer des sachets pour les pièces en utilisant les chutes de tissus à disposition qui se trouvaient être de couleur blanche et noire. Nous avons donc découpés quatre carrés de tissus de 200 x 200 mm, deux de chaque couleur et un lacet de 300 x 10 mm également de chaque couleur pour pouvoir fermer les sachets et ainsi éviter que les pièces ne sortent. Ne connaissant rien à la couture ni au maniement de l'appareil, nous avons du apprendre à l'utiliser grâce à la lecture du manuel et aux nombreux tutoriels disponibles sur Internet.
Voici les résultats finaux:

objectif pièce 3D:
Afin d'avoir des pièces d’échecs personnalisées, nous avions à créer ou trouver des modèles correspondant à nos instruments scientifiques. Ces modèles devaient être ressemblants, gratuits, complets et développés sur FreeCAD pour qu'on puisse les utiliser. En effet, à travers tous les modèles disponibles, très peu cochent toutes ces cases. Notre plan était clair, après avoir trouvé les documents FreeCAD il suffisait de changer les dimension de notre modèles de l'importer sous stl afin de l'ouvrir avec Orca Slicer et l'imprimer en 3D.
au bout de nos premières recherche nous avons directement trouver certain fichier comme le sablier, la balance ou la fiole jaugée sur le site Cults https://cults3d.com/fr/utilisateurs/connexion. Cependant ce ne sont pas les modèles qui ont était finis le plus tôt.

objectif pièce 3D:
Afin d'avoir des pièces d’échecs personnalisées, nous avions à créer ou trouver des modèles correspondant à nos instruments scientifiques.
Ces modèles devaient être ressemblants, gratuits, complets et développés sur FreeCAD pour qu'on puisse les utiliser. En effet, à travers tous les modèles disponibles, très peu cochent toutes ces cases.
Notre plan était clair, après avoir trouvé les documents FreeCAD il suffisait de changer les dimension de notre modèles de l'importer sous stl afin de l'ouvrir avec Orca Slicer et l'imprimer en 3D.
les dimension de nos pièces sont les suivantes:

A	B	C	D	E	F
fioles jaugées	erlenmeyer	sablier	resistance	themometre	balance
30x20mm	45x25mm	45x25mm	30x35mm	55x25mm	45x25mm

au bout de nos premières recherche nous avons directement trouver certain fichier comme le sablier, la balance ou la fiole jaugée sur le site Cults https://cults3d.com/fr/utilisateurs/connexion. Cependant ce ne sont pas les modèles qui ont était finis le plus tôt.
Nous somme arrivé a crée nos fiole jaugée sans difficulté, ce qui n'est pas le cas de nos autres pièces. en effet pour le sablier le document était trop lourd pour le modifiée se qui a menée a de nombreuse tentative raté. De plus âpres avoir régler sa taille lors de la première impression le surplus de détails a fragilisé sa structure ainsi les sablier était cassé. Nous avons donc augmenter la compacité de notre impression sur Orca slicer et cela a marcher.
