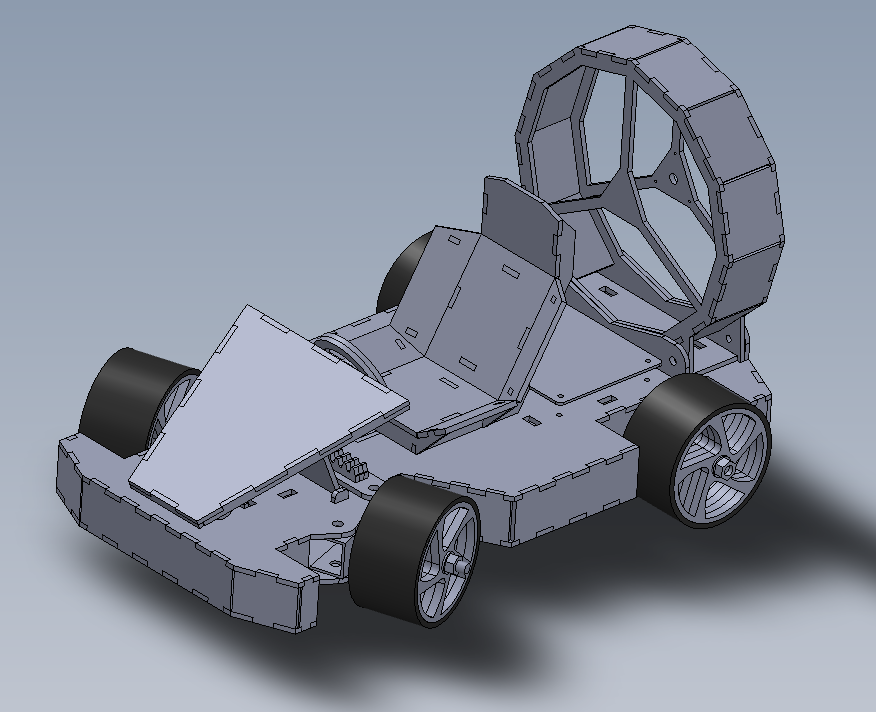

KART A HELICE

Partie Hélice du kart

Partie Sketcher :

(/!\→ Je conseille d’aligner le centre du cercle 2 et 3 sur l’axe des ordonnées avec l’un des sommets du triangle pour plus de practiciter)

Haut:

Faire un cercle 1 dans l’esquisse de diamètre 85mm

Dessiner cercle 2 en partant du centre :
  • le contraindre de 82mm de rayon

Dessiner cercle 3 tjrs du centre :

  • le contraindre de 3mm de rayon

Dessiner cercle 4 :

  • Contraindre de rayon 0.75mm
  • Contraindre son centre à 15.5mm du centre de cercle 2

Dessiner cercle 5 :

  • Contraindre de rayon 0.75mm
  • Contraindre son centre à 15.5mm du centre de cercle 2
  • Contraindre son centre à 26.847mm du centre de cercle 3

Dessiner cercle 6 :

  • Contraindre de rayon 0.75mm
  • Contraindre son centre à 15.5mm du centre de cercle 2
  • Contraindre son centre à 26.847mm du centre de cercle 3
  • Contraindre son centre à 26.847mm du centre de cercle 4

Dessiner triangle avec son centre de coordonnée (0;0) :

  • Contraindre une distance de 11.472mm entre ses arrête et son centre

Dessiner les tiges qui relie le triangle aux cercles extérieur:

  • A répéter pour les 3 sommet :

--> Créer un trait1 partant de l’origine et passant par le centre du cercle3 et le sommet du triangle normalement aligné

--> Créer 2 traits tout deux perpendiculaire à l’axe créer don une extrémiter confondu avec le trait 1 et l’autre avec l’une arrête du triangle, ils seront contraint à 3mm

Après avoir dessiner les tiges vous pouvez supprimer le triangle et simplement relier les tiges afin d’avoir la forme du triangle sans les sommet.

Supprimer le cercle 2 puis créer un arc de cercle avec l’outil “créer un arc à partir du centre” afin que 3 camemberts soit dessiner

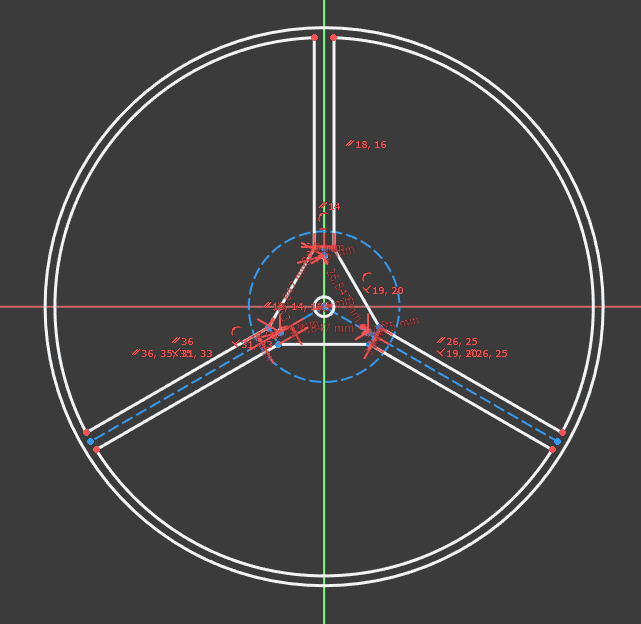

SI toutes les étapes ont été faites correctement votre sketch devrais resembler à la figure si dessous :


Partie extrusion du Sketch :

Basculer dans l’atelier part :

  • Créer une extrusion du sketch:

--> Cocher case symétrique

--> extraire de 40mm de hauteur positive

  • Créer un nouveau sketch de face :

--> Utiliser l’outils “créer une géométrie externe” et cliquer sur les 3 arc de cercle.

--> Créer un cercle de même diamètre que les arcs de cercle à l’aide de ceux-ci.

  • Extruder le cercle créer toujours en cochant “symétrique” et de hauteur positive 34mm.

Enfin faites clic gauche sur la première extrusion puis Ctrl+clic gauche sur la seconde extrusion et faite “cut” ou “soustraction” .

La Forme correspondra à l’image ci-dessous si tout à bien été fait :


Créer le point d’accroche de l’Hélice:

Créer un nouveau scketch:

  • A l’aide de l’outil créer un arc de cercle:

--> 85mm de rayon

--> 60° d’ouverture

Puis créer une contrainte de symétrie entre les deux point des extrémité de l’arc avec pour centre l’axe “Y”.

Créer ensuite un rectangle dont les dimension sont la distance entre les deux point de l’arc pour la longueur et 30mm pour la largeur.

Vous devriez fini avec la figure ci-dessous , si les étape ont bien été suivis :


/!\ Pour vous aider pour les étapes suivante je vous conseille de mesurer la distance entre le centre et l’arrête du carré la plus éloigné. (pour ma part la distance été de 104,524mm).

Après vous commencez à connaître il suffit de quitter le scketch aller dans part puis faire extruder avec la paramètre symétrie activé et une extrusion de 40mm.

Par la suite il faudra faire deux sketchs qui suivrons les mêmes étapes:

Étape 1 :

  • Créer le scketch sur un des coté du pavé créer:

--> Y créer un rectangle :

15mm de large
40mmde longueur

--> Contraindre un coins de celui-ci à être à 20mm de l’axe rouge et à x,xx mm de l’axe rouge (104.524mm pour moi).


Puis faire une extrusion sans symétrie de 40mm, puis répéter le processus pour l’autre coté.

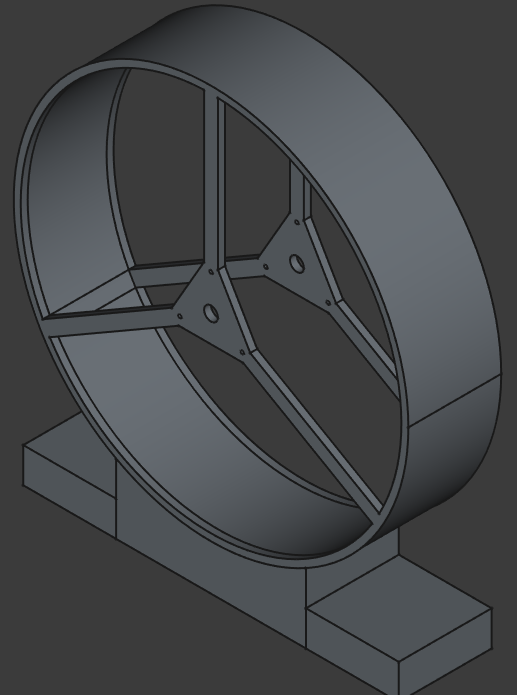

Pour Complètement finir cette partie il vous faudra fusionner toute les extrusion et après les fusionné avec la figure précedemment faite pour finir avec le figure ci dessous


Châssis du kart

Partie arrière

Créer un scketch:

  • Créer un rectangle avec trait de construction Image :

--> Dimension:

-Large de 240mm
-Long de 190mm

--> Placé son centre sur l’origine :

-Contraignez le cotés opposée à la symétrie par rapport à l’axe parallèle à ceux-ci. Image

*Créer la structure :

--> Moitié gauche :

-Avec l’outil créer une polyligne Image, faîtes 9 segment dans la partie droite du rectangle
-Puis dans l’ordre du plus haut au segment le plus bas attribuer leur les contrainte suivante :
