2024-2025 S2 Groupe 8
Plinko décapsuleur¶
Tout ce projet a été réalisé en bois et en mdf
20/02/25
création de l'idée général avec des mesures
voir image 1image1 qui correspond à l'idée générale
27/02/25
début de la modélisation sur freecad
on s'y est repris a plusieurs fois mais nous avons réussi à finir le fond de la boite (voir fondboite1)
on a aussi commencer à faire les bords de la boite (voir cotéboite1)
image cote boite
20/03/25

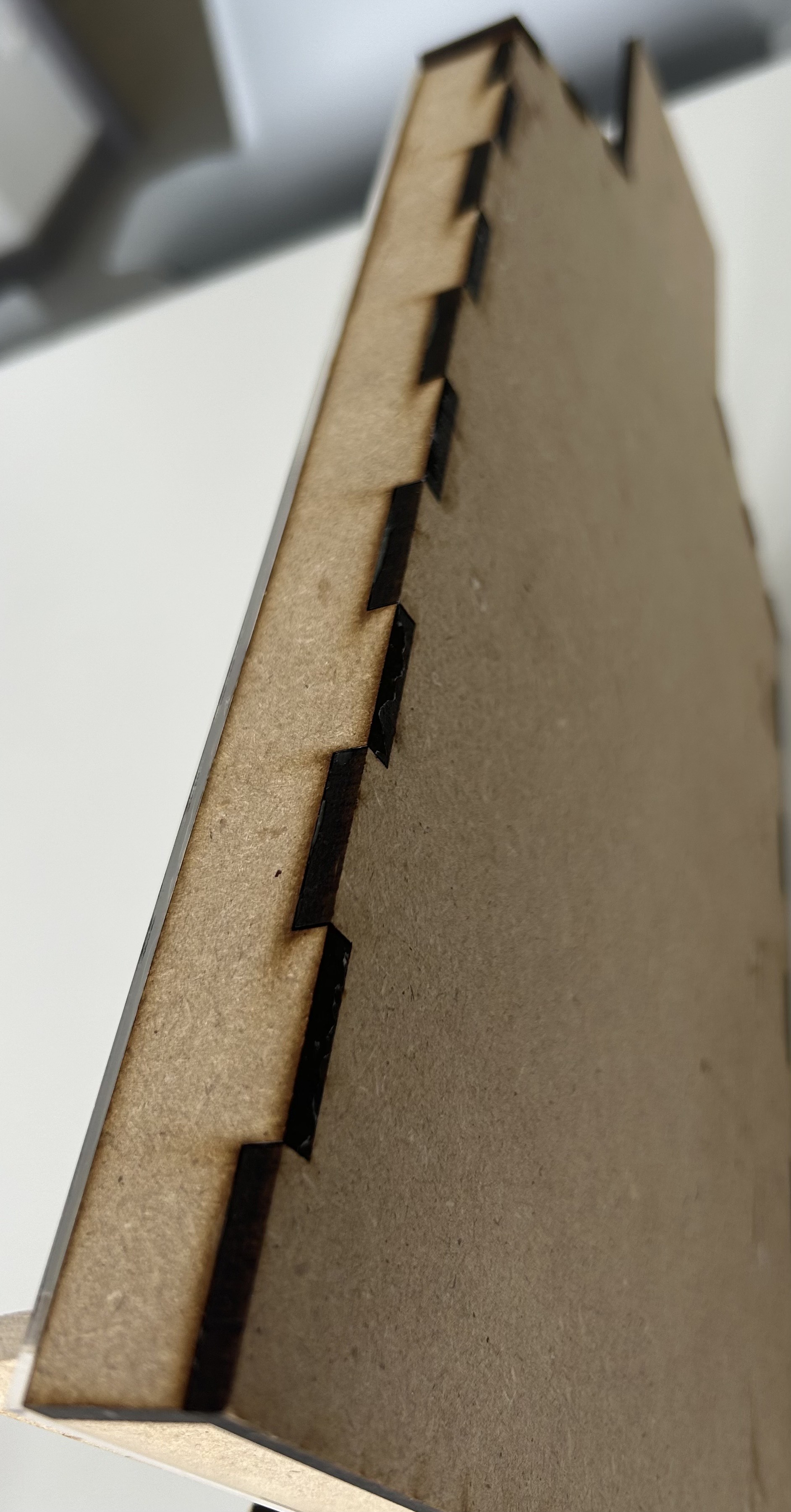

on a réfléchis a comment fixer la boite avec ses bords et on a décidé que des dents qui rejoignent entre elles avec de la colle à bois devrait fonctionner
mais on a fait face à un soucis de mises à jour sur Freecad qui nous a grandement ralenti (voir boiteintermediaire)
25/03/25
on a passé la séance à finir la boite avec les bords avec les dents.
nous l'avons découpé à la découpe laser à partir d'une planche de mdf de 5mm d'épaisseur
03/04/25
on a réfléchis à un moyen de stocker les capsules dans la boite. Pour cela nous avons crées un tiroir en bas de la boite pour que lorsqu’elle est pleine on puisse la vider en retirant le tiroir. Pour cela nous avons dessiné sur Freecad la face avant de notre boite avec une encoche pour accueillir le tiroir. La face avant sera faite en plexiglas pour pouvoir voir le parcours de la capsule dans la boite. (voir Face avant boite V2 et fondboite1)
15/05/25
Cette séance nous avons retouché la face avant pour pouvoir ensuite la découper sur une plaque de plexiglas de 3mm (Face avant plexiV2)

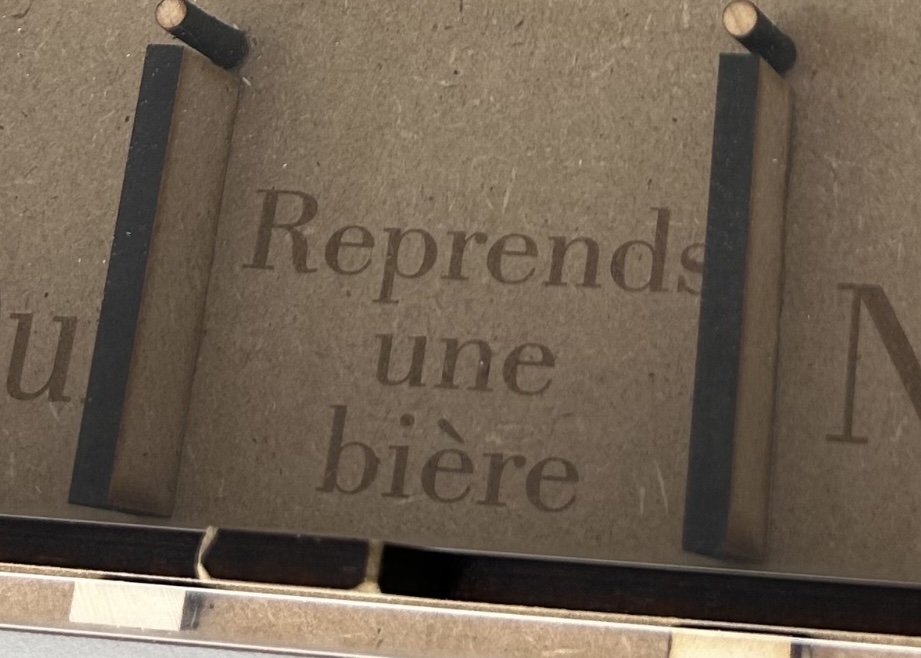

Nous avons aussi dessiné les séparations intérieur entre les 3 choix qui sont "OUI","NON" et "REPRENDS UNE BIERE" (Séparation milieu BoiteFINALE .svg)
Pour dessiner les 3 choix, sous conseil du professeur, nous avons utilisé sur de la gravure laser.
Un fichier regroupant toute la boite (la partie en mdf) à ensuite était créé pour pouvoir plus facilement la découpe (BoiteFINALE.svg)
22/05/25
Pour compléter notre projet nous avons réfléchis aux pics qui vont venir dévier la capsule. Déjà nous avons décidé de leurs placements. Ils sont représentés par des croies sur la photo si dessous.
Nous avons commencé par un pic en haut, une ligne de 2 pics, une de 3, une de 4, puis la dernière de 5 pics. Nous avons aussi ajouté 2 pics au dessus de chaque séparation de choix pour faciliter le mouvement de la capsule.
Pour faire les pics nous avons utilisé la découpe laser (pics plinko.svg). Les pics faisaient 5mm de diamètre et nous les avons découpé dans une plaque de bois d'environ 1,8cm de haut.
Nous les avons ensuite collé avec de la colle à bois aux positions que nous avions décidé plus tôt. voir photo

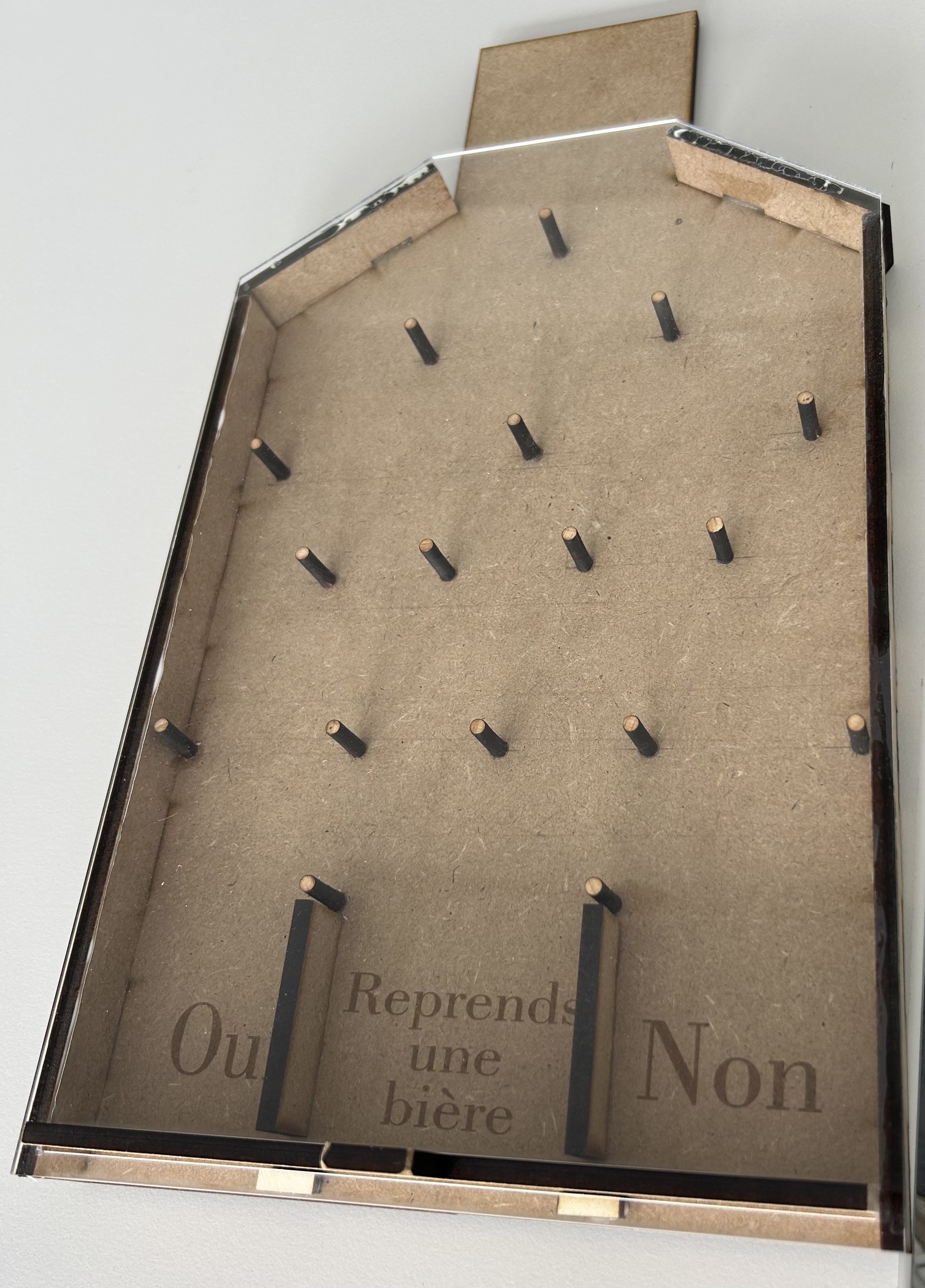

Le résultat est très satisfaisant, la capsule tombe bien aléatoirement dans les 3 choix.
05/06/25

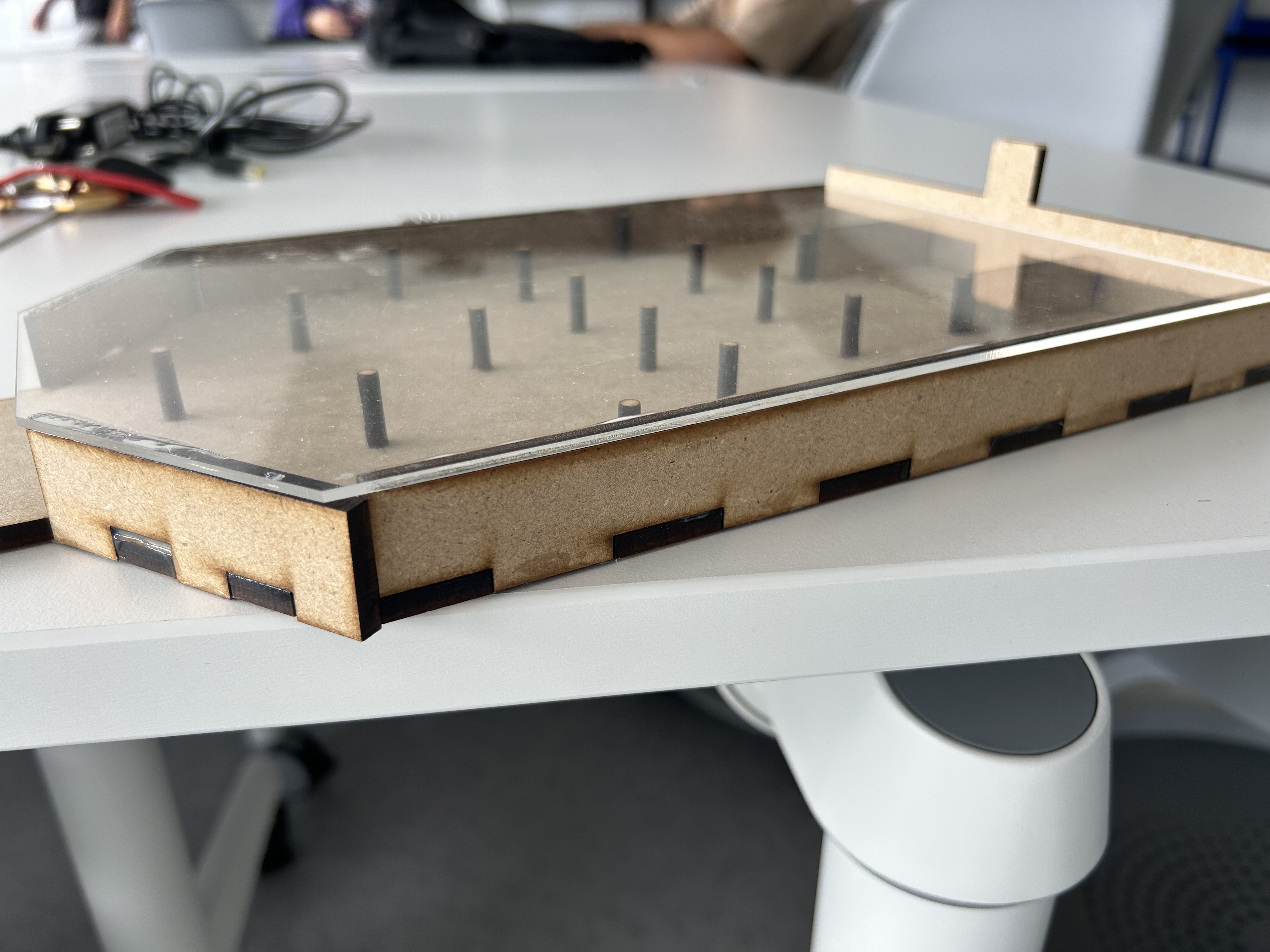

Aujourd'hui nous avons collé la vitre en plexiglass à l'avant de la boite avec de la colle à bois. Elle matche bien, pour que ce soit parfait il faudrait revoir un peu ses dimensions.

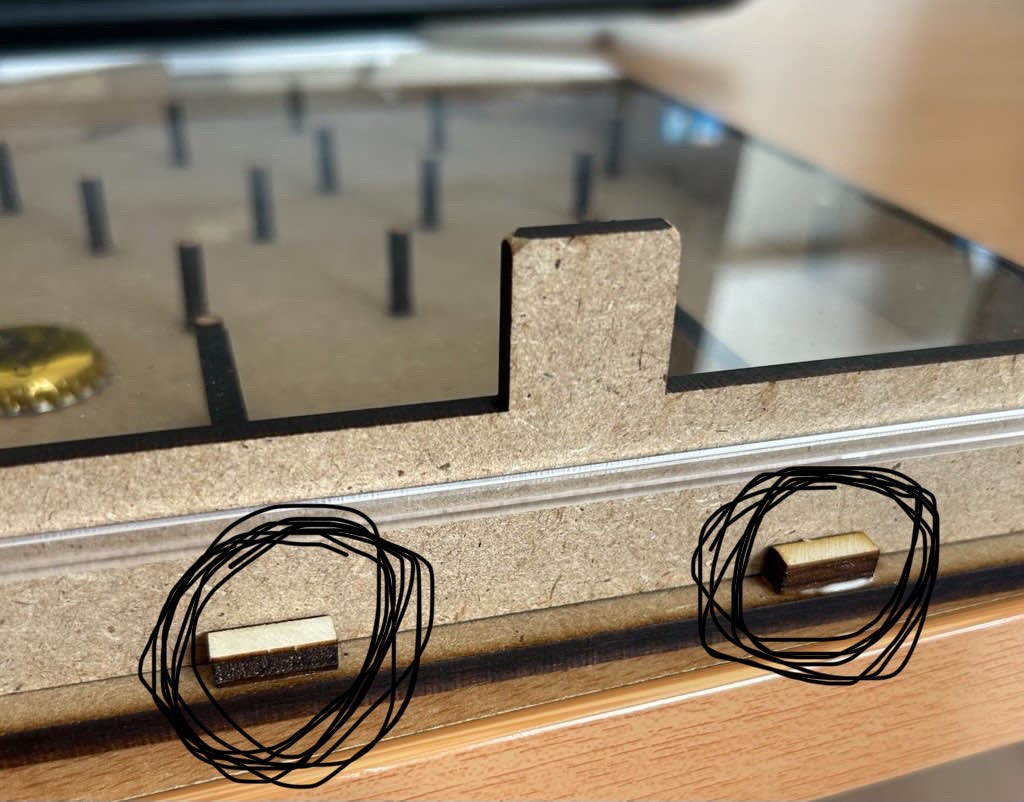

Après avoir testé plusieurs fois le plinko, on a observé que le tiroir ne tenait pas super bien quand la capsule venait taper dessus. Pour remédier à cela nous avons récupéré 2 petites chutes de bois identiques. Ce sont 2 petits rectangles d'environs 5mm sur 3mm que nous avons collé juste en dessous du tiroir au niveau des séparations.
Le projet est enfin terminé, fonctionnel et complet.
Toute la boite en mdf de 5mm | séparation milieu en mdf de 5mm | pics en bois de 1,8cm | face avant en plexi de 5mm |
BoiteFINALE.svg | Séparation milieu BoiteFINALE .svg | pics plinko.svg | Face avant BoiteFINALE.svg |
![]() |
![]() |
![]() |
![]() |
