2025-2026 S1 Groupe 1¶

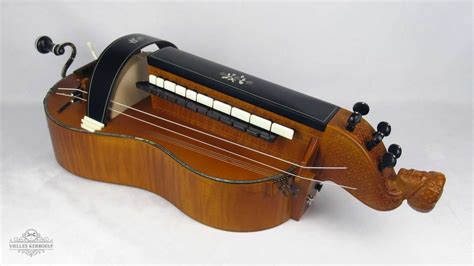

Objectif principal : recréer une vielle à roue
Objectif transitoire : faire une chifonie

Pièces à créer :

• Grande boite
• boite touches
• Roue
• l'axe de roue
• manivelle
• cordes
• touches + chevilles
• Tete + accordeurs
• chien

Etapes de réalisaton de notre projet :
0) Cotes générales + Bibliographie
1) Boite touches / cordes
1.1) Boite générale
1.2) Touches
2) Grande boite
3) Tête (avec vis d'accordage)
4) Roue + axe
5) Peaufinage

REVIREMENT : On a trouvé la création d'une vielle a roue en open source avec inclue tout les plans à la découpeuse laser + les fichier pour l'impression 3D.
On part donc sur la réalisation de ce projet.

En premier on étudie tout le matériel nécessaire. Jusqu’à maintenant, on a accès à toutes les planches nécessaires, la colle.

Liste du matériel nécessaire :

• 6 accordeurs de guitare

• 1 grand axe métallique (dimension : )
• 1 petit axe métallique (dimension : )

• 4 roulements à bille (diamètre : )
• 4 bornes terre (support corde)
• 6 rondelles 8,8 mm

• 1 écrou captif M8
• 2 écrous M3

• 10 Boulons Taille M3
• 2 boulons M3 x 20
• 48 boulons M2.5 x 10

• 12 vis 2.5 x 13
• 7 vis à bois (3,5 x 17)
• 2 vis 3.5 x 20

Cordes :

• Corde Alto G
• Corde Alto A
• Corde nylon 1,6 mm (type corde coupe bordure)
• Corde nylon 1.3 mm (type corde raquette tennis)
• Corde violoncelle G
• Corde violoncelle C

Site original : https://www.thingiverse.com/thing:4653660/files

Annexes supplémentaires :
http://lerautal.free.fr/vielle/lutherie/construire-une-chifonie.html#dimensions
https://laviellearoue.blogspot.com/p/blog-page.html
https://www.youtube.com/watch?v=BQaT_5ouEu4
https://www.youtube.com/watch?v=_x3AgJaf8nk
https://fr.wikipedia.org/wiki/Vielle_%C3%A0_roue

fichiers avec les prototypes :
